VG2440
Visualización
Guía del usuario
IMPORTANTE: Lea esta Guía de usuario para obtener información importante sobre la instalación y utilización
del producto de una forma segura, así como para registrar dicho producto para obtener servicio técnico
en caso de que sea necesario. La información de garantía contenida en esta guía del usuario describirá su
cobertura limitada proporcionada por ViewSonic® Corporation, que también podrá encontrar en el sitio web
en http://www.viewsonic.com en inglés, o en los idiomas específicos utilizando el cuadro de selección Regional
(Configuración regional) situado en la esquina superior derecha de dicho sitio. “Antes de utilizar el equipo lea
atentamente las instrucciones de este manual”
N.º de modelo: VS18464
N/P: VG2440
Gracias por elegir ViewSonic®
Como proveedor líder mundial de soluciones visuales, ViewSonic® se dedica a
superar las expectativas del mundo en lo que a evolución, innovación y simplicidad
tecnológicas se refiere. En ViewSonic®, creemos que nuestros productos tienen el
potencial necesario para impactar positivamente en el mundo y confiamos en que el
producto de ViewSonic® que ha elegido le proporcione un buen servicio.
Una vez más, ¡gracias por elegir ViewSonic®!
2
Precauciones de seguridad
Lea las siguientes precauciones de seguridad antes de usar el disposivo.
• Mantenga esta guía del usuario en un lugar seguro para utilizarla como
referencia en el futuro.
• Lea todas las advertencias y siga todas las instrucciones.
• Siéntese a una distancia mínima de 45 cm (18") del dispositivo.
• Deje al menos 10 cm (4") de distancia de seguridad alrededor del dispositivo
para garantizar una ventilación adecuada.
• Coloque el dispositivo en un área perfectamente ventilada. No coloque nada
sobre el dispositivo que impida la disipación del calor.
• No utilice el dispositivo cerca de lugares que contengan agua. Para reducir
el riesgo de incendio o descargas eléctricas, no exponga el dispositivo a la
humedad.
• Evite que el dispositivo quede expuesto a la luz directa del sol o a otras fuentes
de calor sostenidas.
• No realice la instalación cerca de ninguna fuente de calor como radiadores,
acumuladores de calor, estufas, u otros aparatos (amplificadores incluidos) que
puedan aumentar la temperatura del dispositivo a niveles peligrosos.
• Utilice un paño suave y seco para limpiar la carcasa. Para obtener más
información, consulte la sección "Mantenimiento" en la página 56.
• El aceite puede acumularse en la pantalla al tocarla. Para limpiar los puntos
grasientos de la pantalla, consulte la sección "Mantenimiento" en la página 56.
• No toque la superficie de la pantalla con objetos afilados o duros, ya que podría
dañarla.
• Cuando traslade el dispositivo, tenga cuidado de no dejar caer o golpear el
dispositivo sobre nada.
• No coloque el dispositivo sobre una superficie irregular o inestable. El dispositivo
puede caerse y provocar una lesión o un mal funcionamiento.
• No coloque ningún objeto pesado sobre el dispositivo o los cables de conexión.
• Si detecta humo, un ruido anómalo o un olor extraño, apague inmediatamente
el dispositivo y llame a su distribuidor o con ViewSonic®. Es peligroso seguir
utilizando el dispositivo.
• No obvie las provisiones de seguridad del enchufe con toma de tierra o
polarizado. Los enchufes polarizados disponen de dos clavijas, una más ancha
que la otra. Los enchufes con conexión a tierra disponen de dos clavijas, y una
tercera con conexión a tierra. La clavija ancha o el tercer diente están pensados
para su seguridad. Si el enchufe no encaja en la toma de corriente, obtenga un
adaptador y no intente forzar el enchufe en dicha toma.
3
• Cuando realice la conexión con a una toma de corriente, NO quite la
clavija de conexión a tierra. Asegúrese de que las clavijas de conexión a
tierra NUNCA SE QUITEN.
• Proteja el cable de alimentación para evitar que se pise y se perfore,
especialmente en los enchufes y en aquellos puntos donde sale de la
unidad. Asegúrese de que la toma de corriente se encuentra junto al
equipo de forma que se pueda obtener acceso a ella fácilmente.
• Utilice únicamente accesorios especificados por el fabricante.
• Cuando use un carro, tenga cuidado al mover la combinación de
carro/aparato para evitar daños por sobresalir la punta.
• Desconecte el cable de alimentación de la toma de corriente de
CA si no va a usar el dispositivo durante un período prolongado de tiempo.
• La reparación del producto deberá ser realizada el personal de servicio
técnico calificado. Será necesario reparar la unidad cuando se haya
dañado de alguna forma, como por ejemplo:
si el cable o el enchufe de alimentación está dañado
si se derrama líquido en la unidad o caen objetos en ella
si la unidad está expuesta a la humedad
si la unidad no funciona normalmente o se ha caído
• AVISO: ESCUCHAR A TRAVÉS DE AURICULARES O AUDÍFONOS CON UN VOLUMEN
ALTO DURANTE PROLONGADOS PERÍODOS PUEDE CAUSAR DAÑOS EN LA
AUDICIÓN O LA PÉRDIDA DE ESTA. Cuando use auriculares o audífonos, ajuste el
volumen a los niveles apropiados, o se podrían producir daños auditivos.
• AVISO: ¡EL MONITOR PUEDE SOBRECALENTARSE Y APAGARSE! Si el dispositivo
se apaga automáticamente, vuelva a encender el monitor. Después del reinicio,
cambie la resolución y la frecuencia de actualización del monitor. Para obtener
detalles, consulte la guía del usuario de la tarjeta gráfica.
4
Contenido
Precauciones de seguridad .......................................... 3
Introducción ................................................................ 7
Contenido del paquete ........................................................................................... 7
Descripción del producto .......................................................................................8
Configuración inicial .................................................... 9
Instalar el pedestal .................................................................................................9
Instalación en pared .............................................................................................12

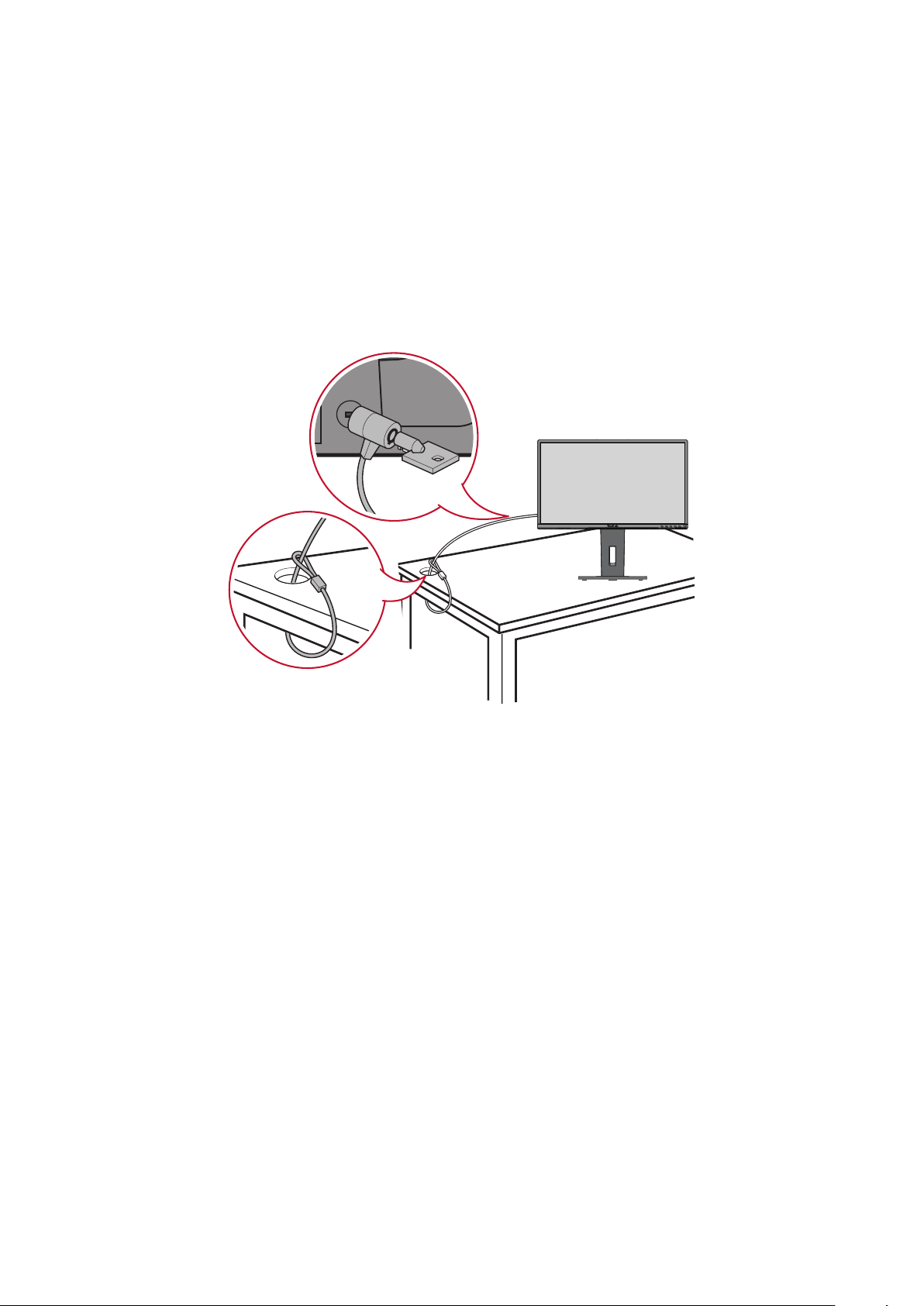

Utilizar la ranura de seguridad .............................................................................14
Realizar las conexiones .............................................. 15
Conectar la alimentación ...................................................................................... 15
Conexión de dispositivos externos .......................................................................16
Conexión HDMI ..................................................................................................... 16
DisplayPort y conexión miniDP ............................................................................. 17
Conexión VGA........................................................................................................ 18
Conexión USB ........................................................................................................ 19
Conexión de audio ................................................................................................. 20
Utilizar el monitor ..................................................... 21
Ajustar el ángulo de visión ....................................................................................21
Ajuste de la altura ................................................................................................. 21
Ajuste del ángulo de inclinación ............................................................................ 22
Ajuste de la orientación de la pantalla (giro del monitor) .................................... 22
Ajuste de ángulo de giro ....................................................................................... 24
Encender y apagar el dispositivo ..........................................................................25
Usar los botones del panel de control .................................................................. 26
Menú rápido .......................................................................................................... 26
Botones de acceso rápido ..................................................................................... 28
Definir la configuración ........................................................................................30
Operaciones generales .......................................................................................... 30
Árbol de menús OSD ............................................................................................. 33
Opciones de menú ................................................................................................ 37
5
Apéndice ................................................................... 45
Especificaciones .................................................................................................... 45
Glosario ................................................................................................................48
Solucionar problemas ........................................................................................... 54
Mantenimiento .....................................................................................................56
Precauciones generales ......................................................................................... 56
Limpiar la pantalla ................................................................................................. 56
Limpiar la carcasa .................................................................................................. 56
Renuncia de responsabilidad ................................................................................ 56
Capacidad de actualización y reparación del producto ........................................ 57
Información reglamentaria y de servicio .................... 58
Información de conformidad ................................................................................ 58
Declaración de cumplimiento de las normas FCC ................................................. 58
Declaración de Industry Canada ............................................................................ 58
Conformidad CE para países europeos ................................................................. 58
Declaración de cumplimiento de la directiva de restricción de sustancias peligro-
sas (RoHS2) ............................................................................................................ 59
Restricción de sustancias peligrosas en la India .................................................... 60
Desecho del producto al final de su período de vida ............................................ 60
Información sobre TCO ......................................................................................... 61
Información sobre los derechos de autor ............................................................62
Servicio de atención al cliente ............................................................................... 63
Garantía limitada ................................................................................................... 64
Garantía limitada en México ................................................................................. 67
6
Introducción
Contenido del paquete
• Pantalla
• Cable de alimentación
• Cable de vídeo
• Cable USB
• Guía de inicio rápido
NOTA: El cable de alimentación y los cables de vídeo incluidos en el paquete
un pueden variar en función del país. Póngase en contacto con su
revendedor local para obtener más información.
7
Descripción del producto
Vista frontal
(ViewMode)
1
234
Pantalla de visualización
Botón de encendido y
5
apagado
NOTA: Para más información sobre los botones 1(ViewMode)/2/3/4/5 y sus
funciones, consulte “Botones de acceso rápido” en la página 25.
Vista posterior
8
Ranura de
seguridad
1 2 3 4 5 6
7
8
1. AC IN 2. Audio In 3. Audio Out 4. DisplayPort
5. HDMI 6. VGA 7. USB Upstream 8. USB Downstream
8
Configuración inicial
En esta sección se proporcionan instrucciones detalladas para configurar el monitor.
NOTA: El monitor viene empaquetado en una caja fácil de usar para facilitar la
instalación.
Instalar el pedestal
1. Coloque la caja en una superficie plana y estable y abra la solapa frontal de dicha
caja para ver el contenido. Retire la bandeja superior.
2. Retire la base y el cuello del pedestal del monitor. Alinee y conecte los dos (2)
puntos del pedestal del monitor con el cuello de dicho pedestal.
3. Use el tornillo cautivo de la base del pedestal del monitor y asegúrelo al cuello de
dicho pedestal.
1
2
9
4. Alinee y deslice los ganchos superiores del pedestal del monitor en las ranuras de
1
2
montaje de dicho pedestal, tal y como se muestra en la siguiente ilustración:
NOTA: Asegúrese de que el pedestal esté seguro y que la pestaña de liberación
rápida encaje en su lugar.
10
5. Con el asa del soporte, levante el dispositivo para sacarlo de la caja y colóquelo
en posición vertical sobre una superficie plana y estable.
NOTA: Coloque siempre el dispositivo en una superficie estable. De lo contrario,
el dispositivo podría caerse y dañarse, y/o provocar lesiones personales.
11
Instalación en pared
Consulte la siguiente tabla para conocer las dimensiones estándar de los kits de
montaje en pared.
NOTA: Para uso exclusivo con el Accesorio de Sujeción para Soportes de Pared
con aprobación UL. Si desea adquirir un kit de montaje en pared o una
base de ajuste de altura, póngase en contacto con ViewSonic® o con su
distribuidor local.
Carga
máxima
14kg 100 x 100 mm 115 x 115 x 2,6 mm Ø 5 mm
NOTA: Los kits de montaje en pared se venden por separado.
1. Apague el dispositivo y desconecte todos los cables.
2. Coloque el dispositivo sobre una superficie plana y estable, con la pantalla hacia
abajo.
3. Empuje y mantenga presionada la pestaña de liberación rápida y levante con
cuidado el pedestal.
Patrón de
orificio
(AN x AL)
Panel de interfaz
(AN x AL x FO)
Orificio para
el panel
Especificación y
cantidad de los
tornillos
M4 x 10 mm
4 piezas
12
4. Tire hacia abajo ligeramente para desenganchar los ganchos y retirar el pedestal.
5. Atornille el soporte de montaje en los orificios de instalación VESA situados en la
parte posterior del dispositivo. A continuación, fíjelo con cuatro (4) tornillos (M4
x 10 mm).
100 mm
100 mm
6. Siga las instrucciones incluidas con el kit de instalación en pared para montar el
monitor en la pared.
13
Utilizar la ranura de seguridad
Para ayudar al evitar el robo del dispositivo, utilice un dispositivo de bloqueo de
ranura de seguridad para fijar el dispositivo a un objeto fijo.
Además, sujetar el monitor a una pared o a un objeto fijo mediante un cable de
seguridad puede ayudar a soportar el peso de dicho monitor para evitar que se
caiga.
A continuación figura un ejemplo de cómo colocar un dispositivo de bloqueo de
ranura de seguridad en una mesa.
14
Realizar las conexiones
Esta sección le proporciona información sobre cómo conectar el monitor con otros
equipos.
Conectar la alimentación
1. Inserte el cable de alimentación en la toma ENTRADA DE CC situada en la parte
posterior del dispositivo.
2. Conecte el enchufe del cable de alimentación a una toma de corriente.
1 2
15
Conexión de dispositivos externos
Conexión HDMI
Conecte un extremo de un cable HDMI al puerto HDMI del monitor. A continuación,
conecte el otro extremo del cable al puerto HDMI del equipo.
NOTA: El monitor cuenta con un puerto HDMI 1.4.
16
DisplayPort y conexión miniDP
Conecte un extremo del cable DisplayPort a la pantalla DisplayPort. A continuación,
enchufe el otro extremo del cable al puerto DisplayPort o mini-DP del equipo.
NOTA: Para conectar el monitor al puerto Thunderbolt (v. 1 y 2) de su Mac,
conecte el extremo mini-DP del “cable mini-DP a DisplayPort” a la salida
Thunderbolt de su Mac. A continuación, conecte el otro extremo del
cable al puerto DisplayPort del monitor.
17
Conexión VGA
Conecte un extremo de un cable VGA al puerto VGA del monitor. A continuación,
conecte el otro extremo del cable al puerto VGA del equipo.
VGA
VGA
18
Conexión USB
Conecte un extremo de un cable USB a un puerto USB del monitor. A continuación,
conecte el otro extremo del cable a un puerto USB del equipo.
NOTA: El monitor admite dos (2) tipos de puertos USB. Cuando realice las
conexiones, tenga en cuenta las pautas siguientes:
• Cuatro (4) puertos USB tipo A: Conexión para sus dispositivos
periférico Tipo A (es decir, dispositivo de almacenamiento, teclado,
ratón).
NOTA: Para usar algunos periféricos, asegúrese de que el equipo
también esté conectado al puerto USB Tipo B del monitor.
• Un (1) puerto USB Tipo B: Conecte el cable USB Tipo B macho
(cuadrado con 2 esquinas cortadas) a este puerto y, a continuación,
conecte el otro extremo del cable al puerto USB descendente del
equipo.
19
Conexión de audio
8
Enchufe el conector de audio de los auriculares o audífonos en el puerto Salida
de audio del monitor. Adicionalmente, puede conectar el monitor a una barra de
sonido mediante un cable de audio.
NOTA: El monitor también cuenta con altavoces duales.
20
Utilizar el monitor
Ajustar el ángulo de visión
Para obtener una visualización óptima, puede ajustar el ángulo de visión utilizando
cualquiera de los métodos siguientes:
Ajuste de la altura
Baje o levante el monitor a la altura que desee (de 0 a 130 mm).
NOTA: Al realizar el ajuste, presione firmemente hacia abajo a lo largo de la
trayectoria de ajuste.
21
Loading...
