PX701-4K/PX701-4KE/PX728-4K/PX748-4K

프로젝터 사용자 가이드

모델 번호 VS18244/VS18338/VS18339

모델명 :

PX701-4K/PX701-4KE/PX728-4K/PX748-4K

ViewSonic® 을 선택해주셔서 감사합니다

비주얼 솔루션을 선도하는 세계적 기업인 ViewSonic® 은 기술 발전 , 혁신 및 간편성에 대한 세계인의 요구를 기대 이상으로 총족시키는 데 전념하고 있습니다 . ViewSonic® 은 자사 제품이 전 세계에 긍정적인 영향을 미칠 수 있다고 생각하며 귀하가 선택한 ViewSonic® 제품이 귀하의 업무에 많은 도움이 될 거라고 확신합니다 .

다시 한번 ViewSonic® 을 선택해주셔서 감사합니다 !

안전 주의사항

이 프로젝터를 사용하기 전에 다음 안전 주의사항을 읽으십시오 .

• 나중에 참조할 수 있도록 이 사용 설명서를 안전한 곳에 잘 보관하십시오 .

• 모든 경고를 읽고 모든 지침을 따르십시오 .

• 환기가 제대로 이루어지도록 프로젝터 주위로 최소 50 cm(20") 의 여유 공간을 두십시오 .

• 이 프로젝터를 환기가 잘 되는 곳에 설치하십시오 . 열 방출을 방해하는 물체를 프로젝터에 올려 놓지 마십시오 .

• 프로젝터를 고르지 않거나 불안정한 표면에 올려놓지 마십시오 .

프로젝터가 넘어져 주변에 있는 사람이 부상을 입거나 장치가 오작동을 일으킬 수 있습니다 .

• 프로젝터가 좌우로 10° 이상 기울어져 있거나 앞뒤로 15° 이상 기울어져 있으면 사용하지 마십시오 .

• 작동 중에는 프로젝터 렌즈 정면을 바라보지 마십시오 . 빛 강도가 세기 때문에 시력이 손상될 수 있습니다 .

• 프로젝터가 작동 중일 때 영사 렌즈를 물건으로 가리지 마십시오 . 물건이 발열되거나 변형될 수 있습니다 .

• 프로젝터를 분해하지 마십시오 . 고압 전류가 흐르고 있으므로 맨 손으로 만질 경우 치명적일 수 있습니다 .

• 프로젝터를 옮길 때 프로젝터가 떨어지거나 다른 물건과 부딪치지 않도록 주의하십시오 .

• 프로젝터 또는 연결 케이블에 무거운 물건을 올려놓지 마십시오 .

• 프로젝터를 수직으로 세워두지 마십시오 . 프로젝터가 넘어져 주변에 있는 사람이 부상을 입거나 장치가 오작동을 일으킬 수 있습니다 .

• 프로젝터를 직사 광선 또는 기타 지속적인 열원에 노출하지 마십시오 .

프로젝터의 온도를 위험한 수준까지 높일 수 있는 라디에이터 , 난방기 , 토브 또는 기타 장치 ( 증폭기 포함 ) 등 열원 근처에 설치하지 마십시오 .

• 프로젝터 위에 액체를 올려놓지 들어가면 고장 날 수 있습니다 . 프로젝터에 물기가 묻으면 , 전원 콘센트에서 플러그를 연결 해제한 후 지역 서비스 센터에 문의해 수리를 받으십시오 .

마십시오 . 흘린 액체가 프로젝터로

• 프로젝터가 작동 중일 때 통풍구에서 온기가 느껴지거나 냄새가 풍길 수 있습니다 . 이것은 정상적인 현상으로 제품에 결함이 있는 것이 아닙니다 .

• 유극형 또는 접지형 플러그의 안전 조항을 반드시 준수하십시오 . 유극형

플러그에는 한쪽이 더 넓은 두 개의 날이 있습니다 . 접지형 플러그에는 두 개의 날 외에 세 번째 접지용 가닥이 있습니다 . 넓은 날 또는 세 번째 접지용

가닥은 사용자의 안전을 위한 조치입니다 . 플러그가 콘센트에 맞지 않으면 플러그를 억지로 콘센트에 끼우지 말고 어댑터를 사용하십시오 .

• 전원 콘센트에 연결할 때 접지용 가닥을 제거하지 마십시오 . 접지용 가닥이 제거되지 않았는지 확인하십시오 .

• 전원 코드 , 특히 플러그가 연결된 부분과 프로젝터에서 나오는 부분이 밟히거나 찍히지 않도록 보호하십시오 .

• 일부 국가에서는 전압이 불안정할 수 있습니다 . 이 프로젝터는 100 - 240V AC 에서 안전하게 작동하지만 정전되거나 ± 10V 의 과전압이 발생하면

작동하지 않을 수 있습니다 . 이와 같이 선간 전압이 불안정하거나 중단될 수 있는 곳에서는 프로젝터를 연결할 때 정전압 장치 , 과전류 차단기 , 무정전 전원 공급 장치 (UPS) 를 사용하십시오 .

• 연기 , 이상한 소음이나 냄새가 날 경우 즉시 디스플레이의 전원을 끄고 구입한 대리점이나 ViewSonic® 에 문의하십시오 . 이 경우 프로젝터를 계속 사용하면 위험할 수 있습니다 .

• 제조업체가 지정한 부착물 / 부속품만 사용하십시오 .

• 프로젝터를 장시간 사용하지 않을 때에는 AC 콘센트에서 전원 코드를 뽑아 두십시오 .

• 모든 수리는 전문 기술자에게 의뢰하십시오 .

주의 :

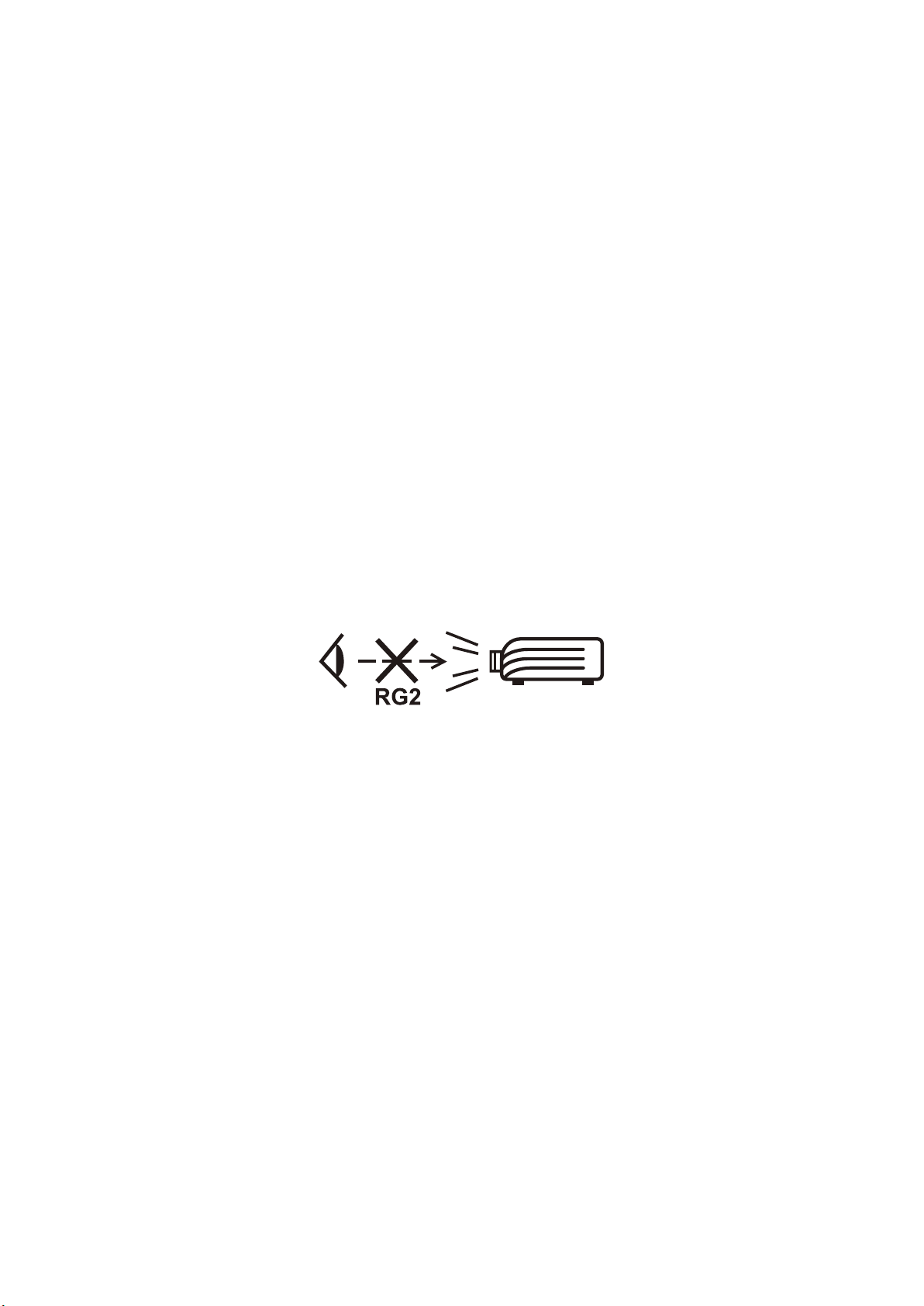

이 제품에서는 유해한 광학 방사선이 방출될 수 있습니다 . 밝은 광원과 같이 빔을 똑바로 보지 마십시오 . RG2 IEC 62471-5:2015

소개 ............................................................................ 8

패키지 구성품 .......................................................................................................8

제품 개요 ............................................................................................................... 9

프로젝터 ................................................................................................................. 9

컨트롤과 기능 .............................................................................................................. 9

연결 포트.................................................................................................................... 10

리모컨 ................................................................................................................... 11

컨트롤과 기능 ............................................................................................................ 11

리모컨 작동 범위 ....................................................................................................... 13

리모컨 배터리 교체하기 ........................................................................................... 13

초기 설정 .................................................................. 14

위치 선택 .............................................................................................................14

영사 크기 .............................................................................................................15

PX701-4K ............................................................................................................... 15

16:9 스크린의 16:9 이미지 ........................................................................................ 15

4:3 스크린의 16:9 이미지 .......................................................................................... 16

PX701-4KE/PX728-4K/PX748-4K ........................................................................... 16

16:9 스크린의 16:9 이미지 ........................................................................................ 16

4:3 스크린의 16:9 이미지 .......................................................................................... 17

프로젝터 장착 .....................................................................................................18

무단 사용 방지 ....................................................................................................19

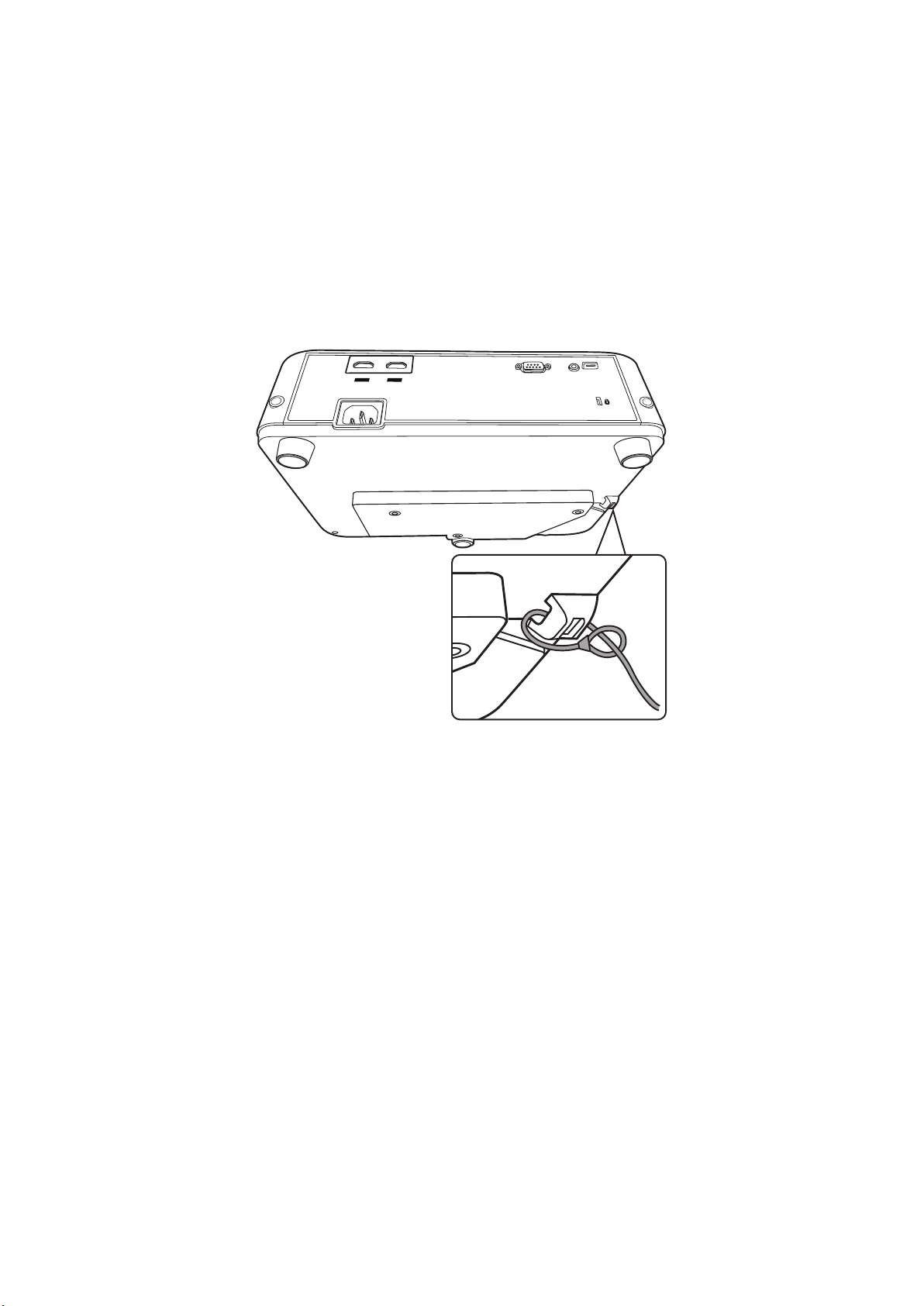

안전 슬롯 사용 ..................................................................................................... 19

암호 기능 사용 ..................................................................................................... 20

암호 설정하기 ............................................................................................................ 20

암호 변경하기 ............................................................................................................ 21

암호 기능 비활성화하기 ........................................................................................... 21

암호가 기억나지 않음 ............................................................................................... 22

암호 재호출 절차 ....................................................................................................... 22

컨트롤 키 잠금 ..................................................................................................... 23

연결하기 ................................................................... 24

전원에 연결 .........................................................................................................24

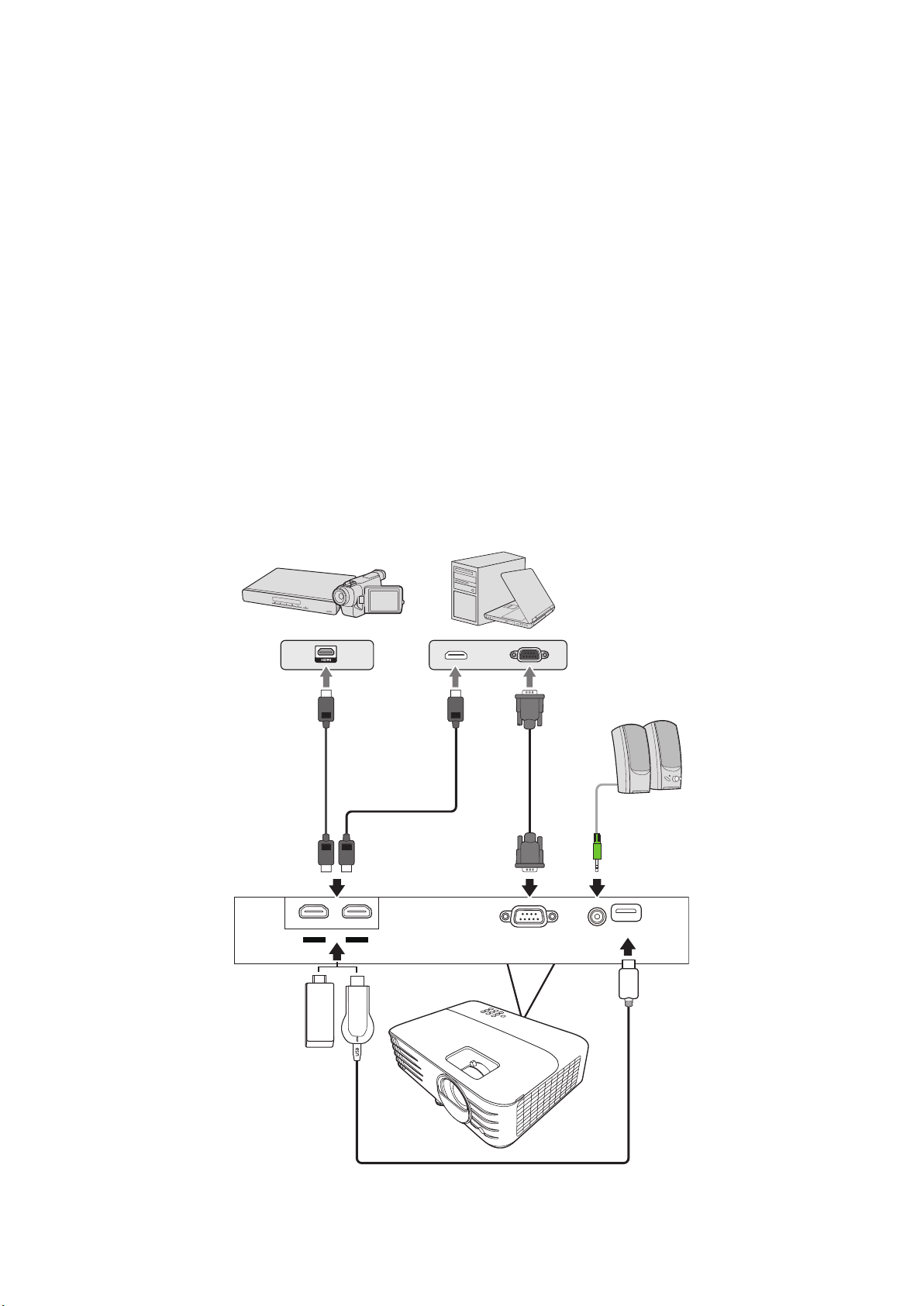

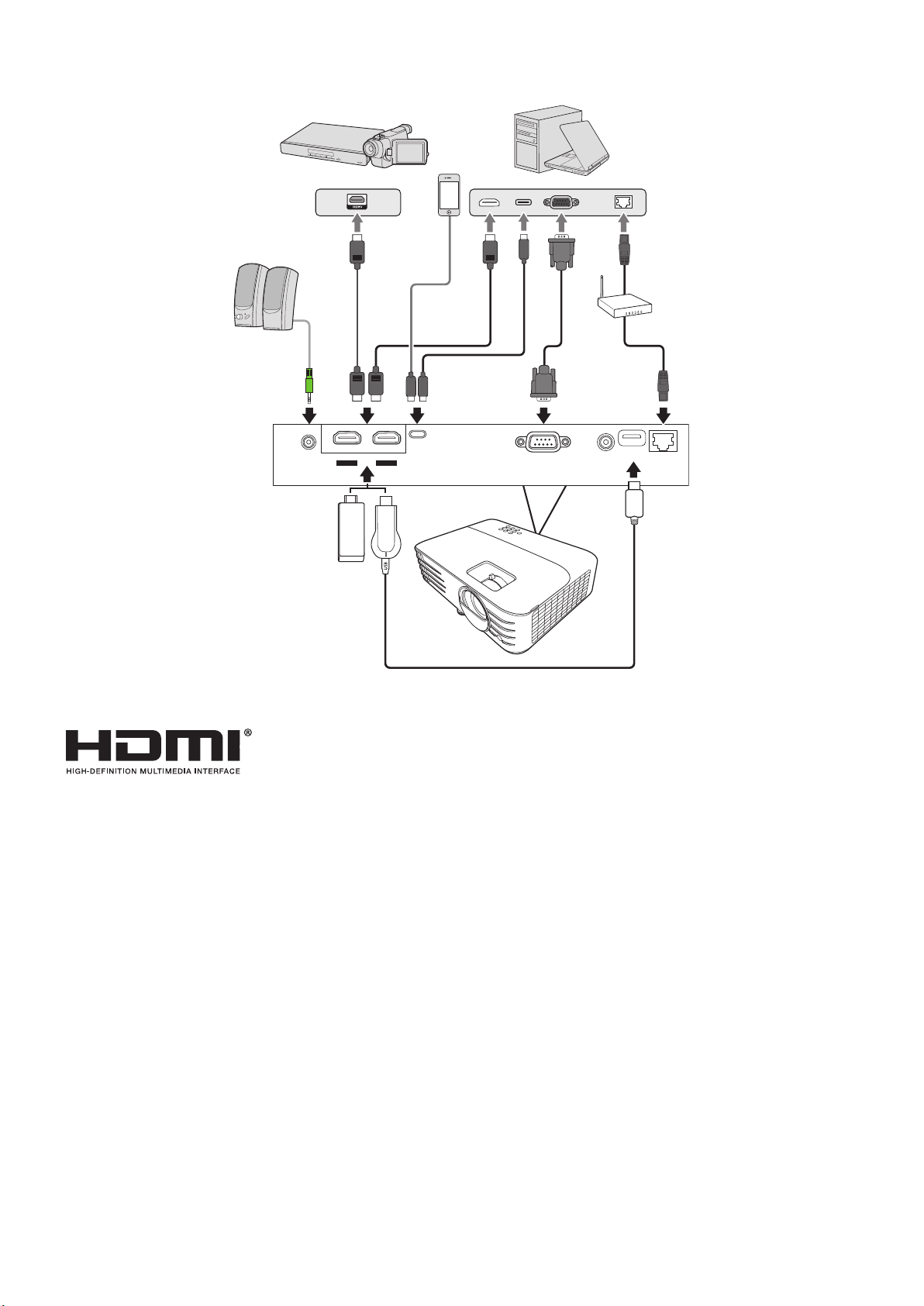

비디오/컴퓨터 소스에 연결 ............................................................................... 25

HDMI 연결 ............................................................................................................ 25

오디오에 연결 .....................................................................................................25

작동 .......................................................................... 27

프로젝터를 켜고 끄기 ........................................................................................27

프로젝터 시작하기 .............................................................................................. 27

최초 활성화 ................................................................................................................ 27

프로젝터 종료하기 .............................................................................................. 28

입력 소스 선택하기 ............................................................................................29

영사 이미지 조정하기 ........................................................................................30

프로젝터의 높이 및 영사각 조정하기 ..................................................................... 30

이미지 자동 조정하기 ............................................................................................... 30

이미지 크기 및 선명도 정밀 조정....................................................................... 30

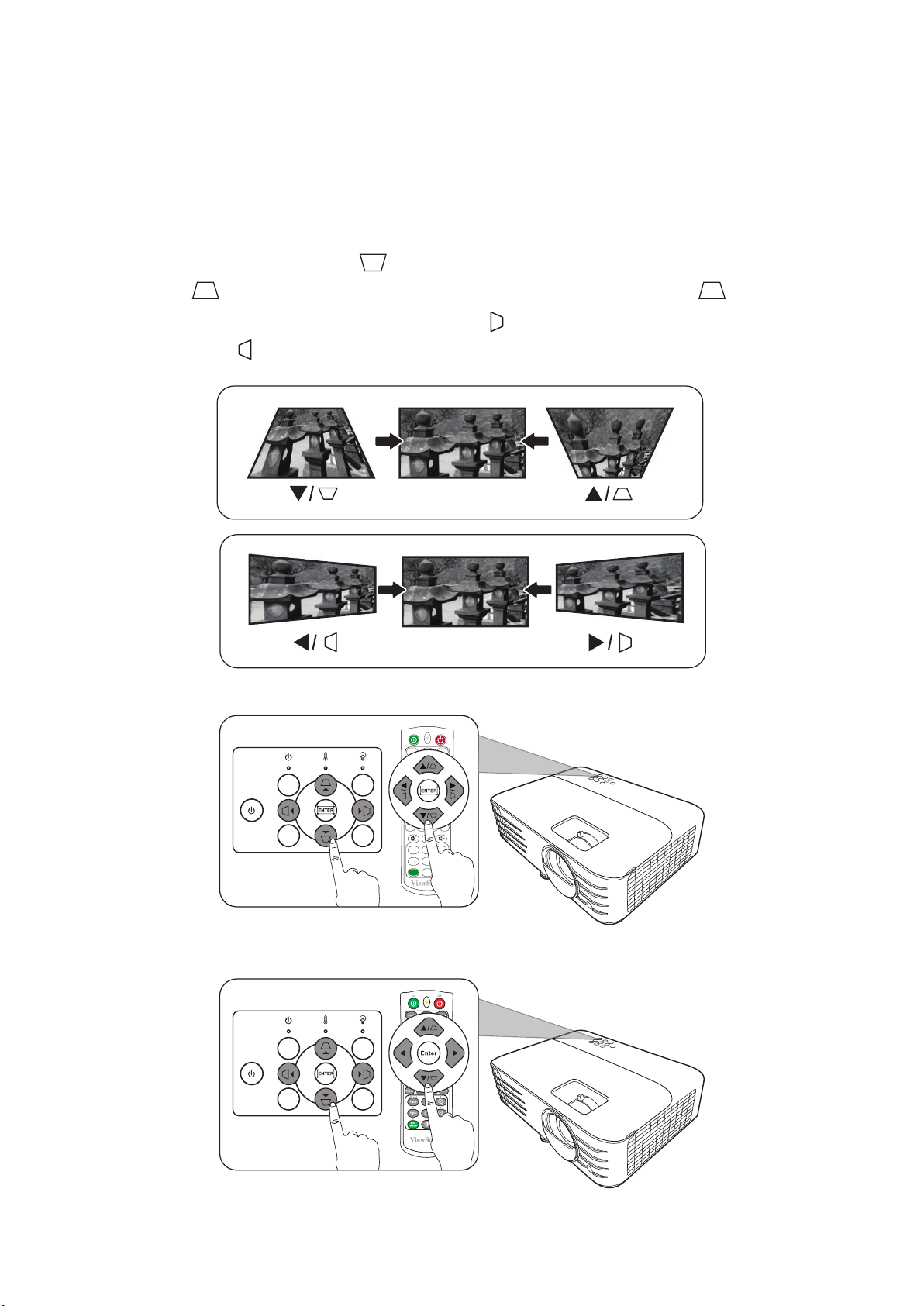

키스톤 보정하기 .................................................................................................. 31

4 모퉁이 조정하기 ............................................................................................... 32

이미지 숨기기 .....................................................................................................32

LAN 환경에서 프로젝터 제어하기 .....................................................................33

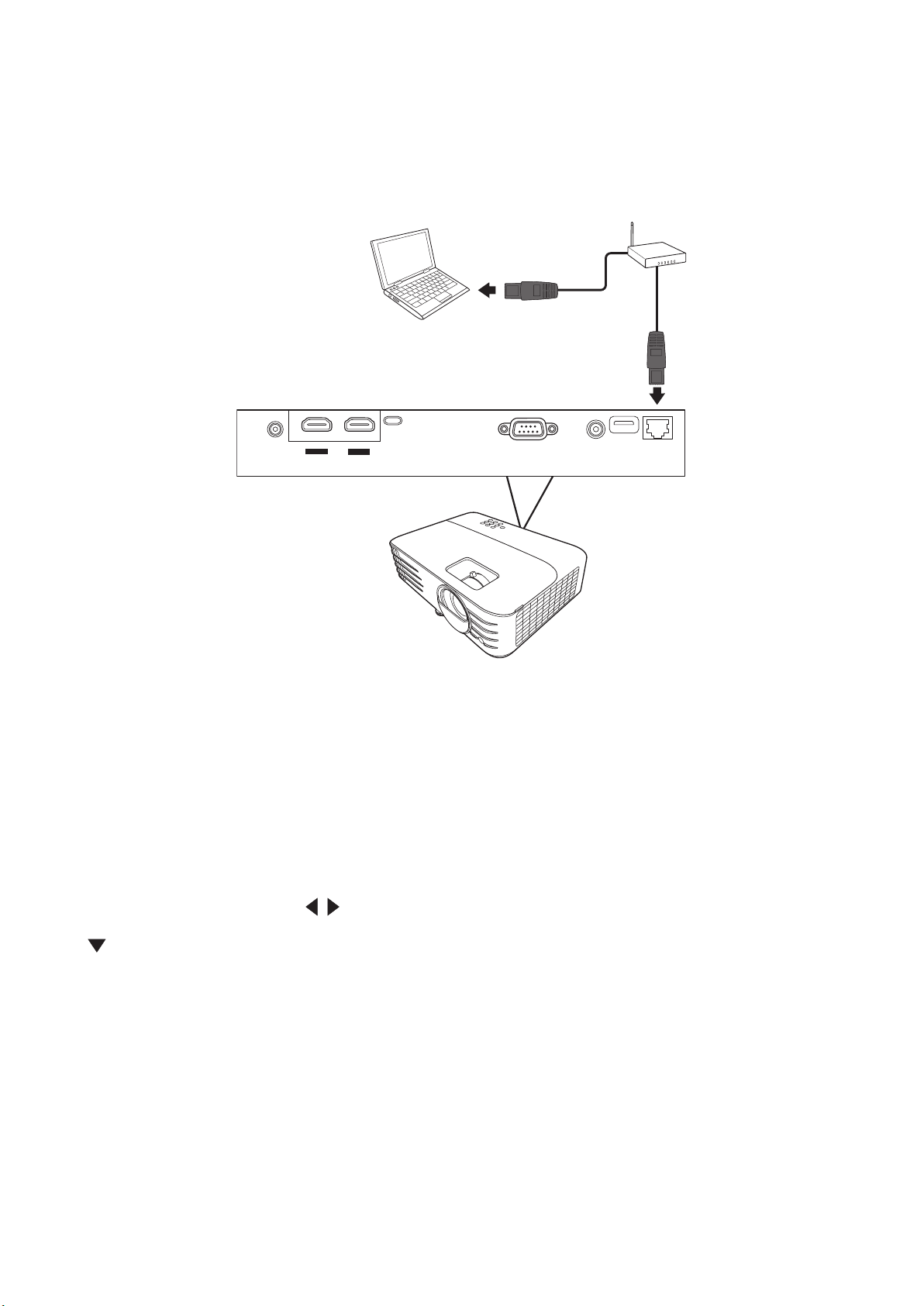

LAN 제어 설정 구성.............................................................................................. 33

메뉴 기능 .................................................................. 35

일반적인 온스크린 디스플레이(OSD) 메뉴 작동 .............................................. 35

온스크린 디스플레이(OSD) 메뉴 트리 ..............................................................36

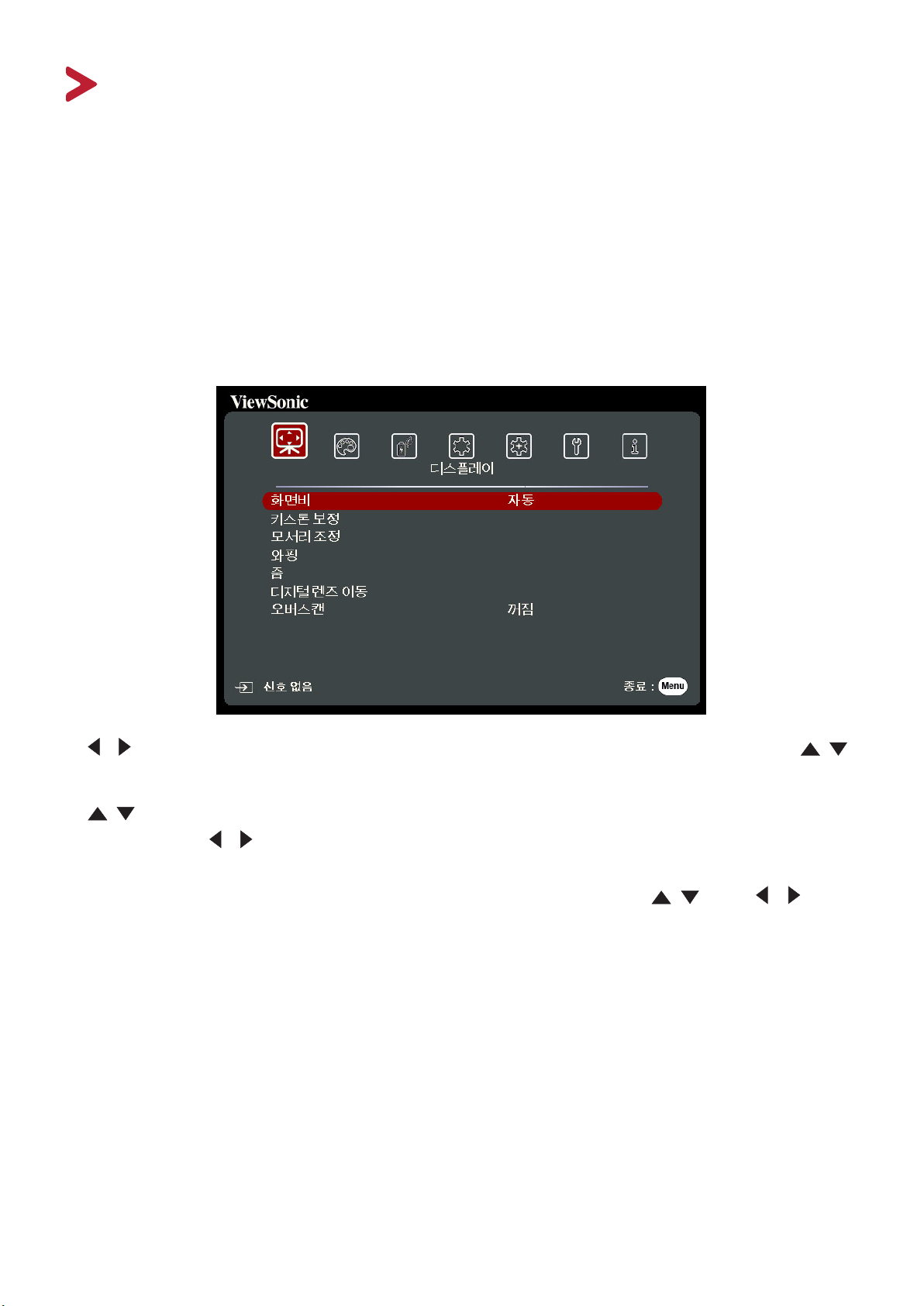

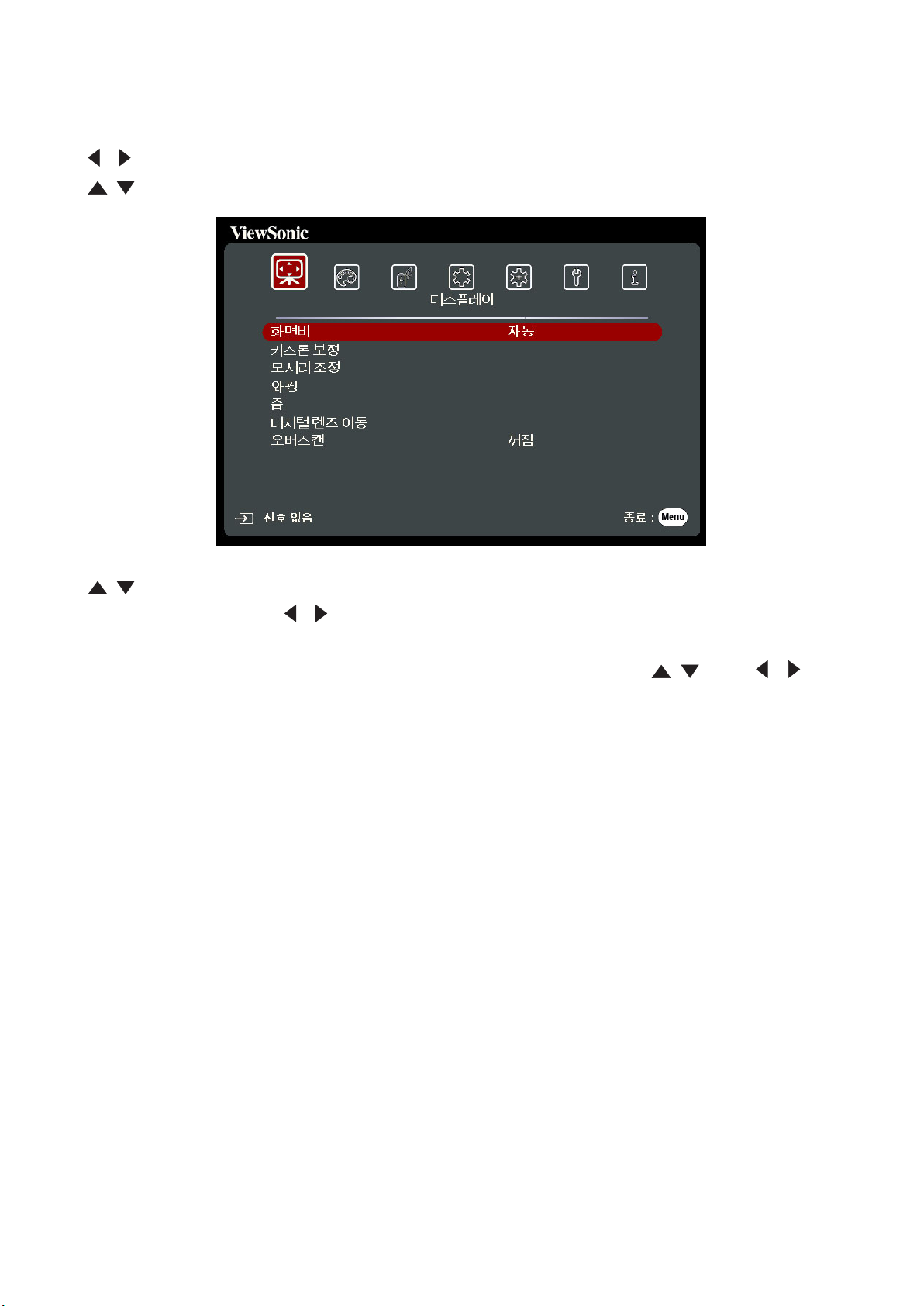

디스플레이 메뉴 .................................................................................................42

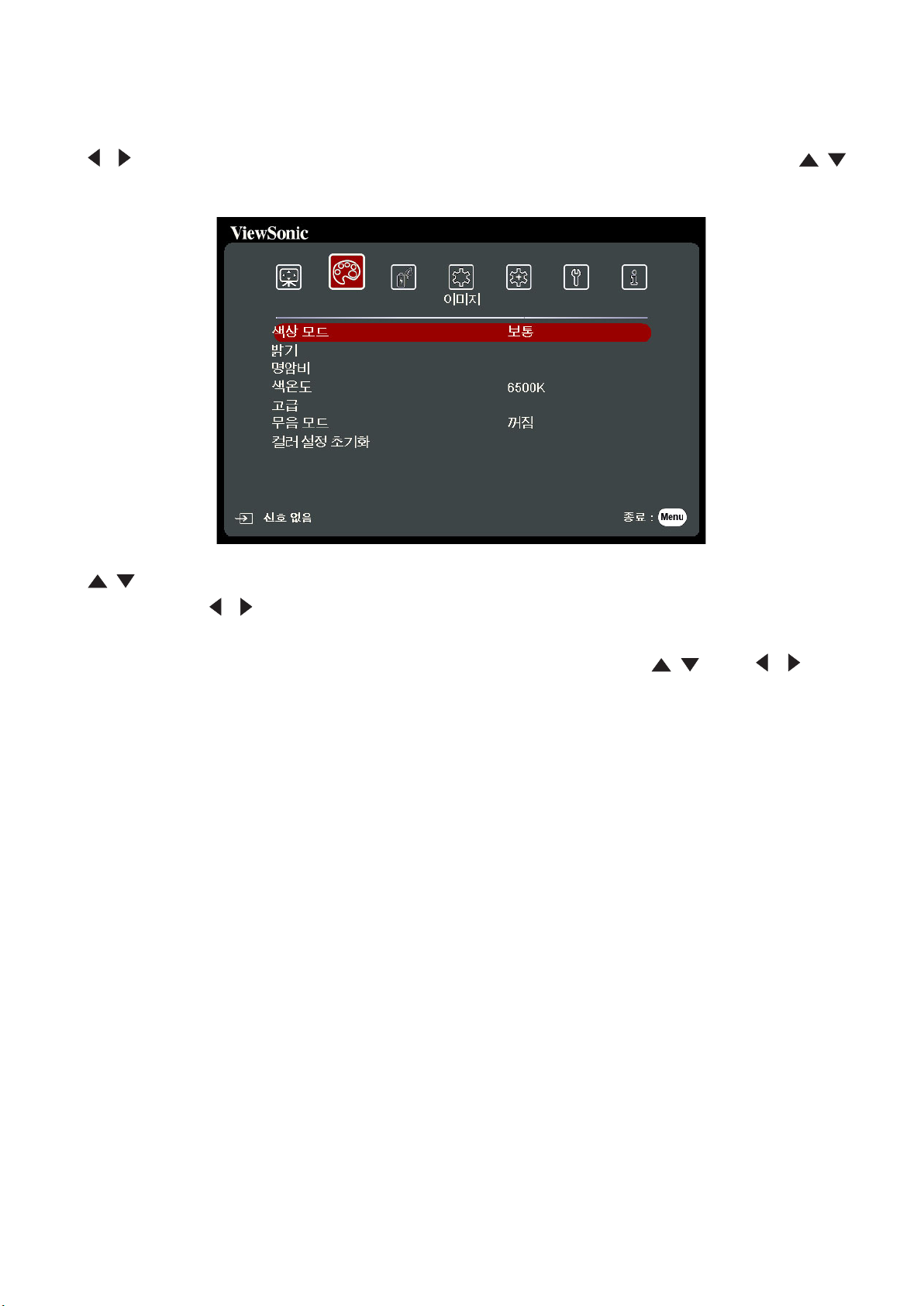

이미지 메뉴 .........................................................................................................45

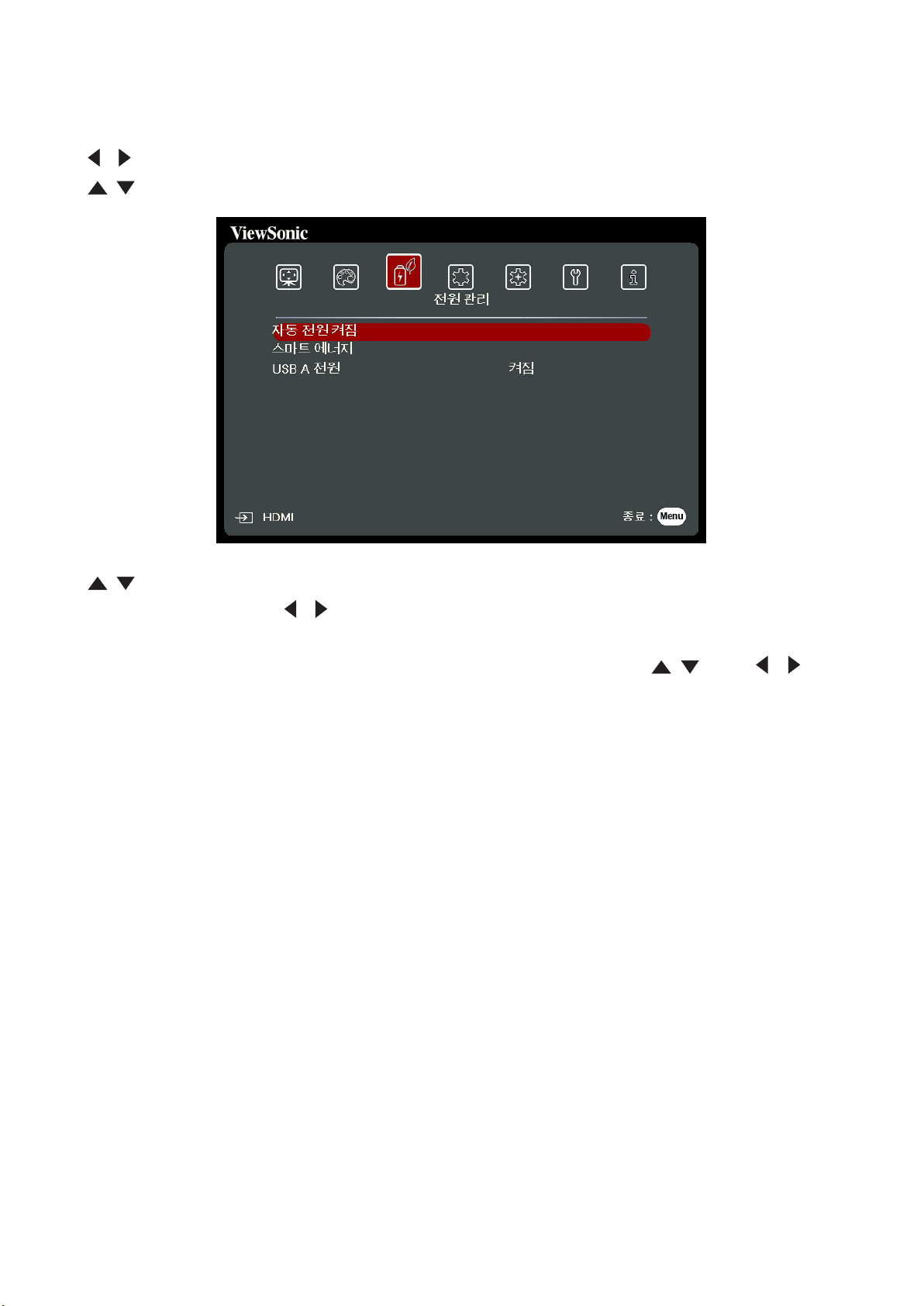

전원 관리 메뉴 ....................................................................................................49

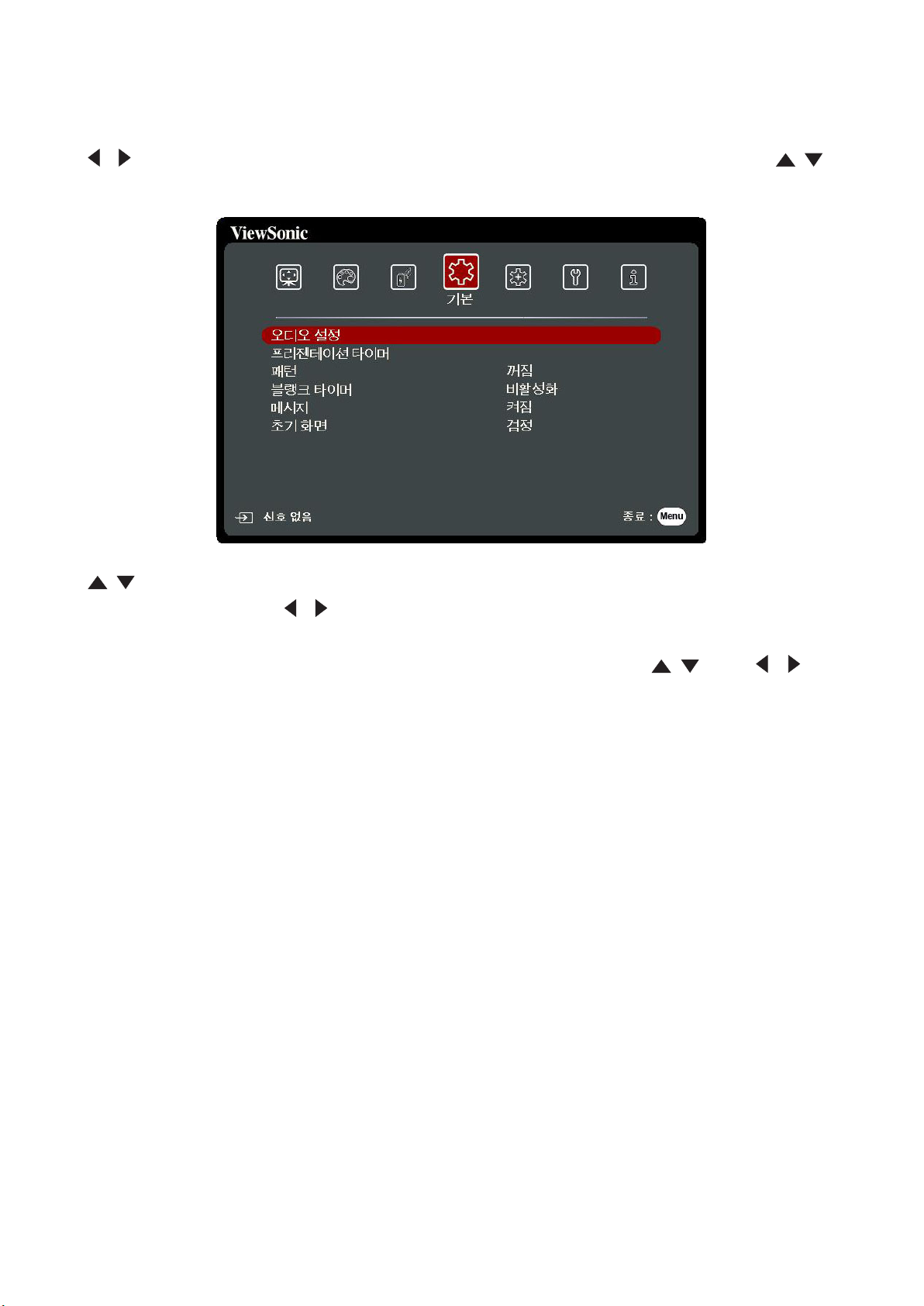

기본 메뉴 .............................................................................................................51

고급 메뉴 .............................................................................................................54

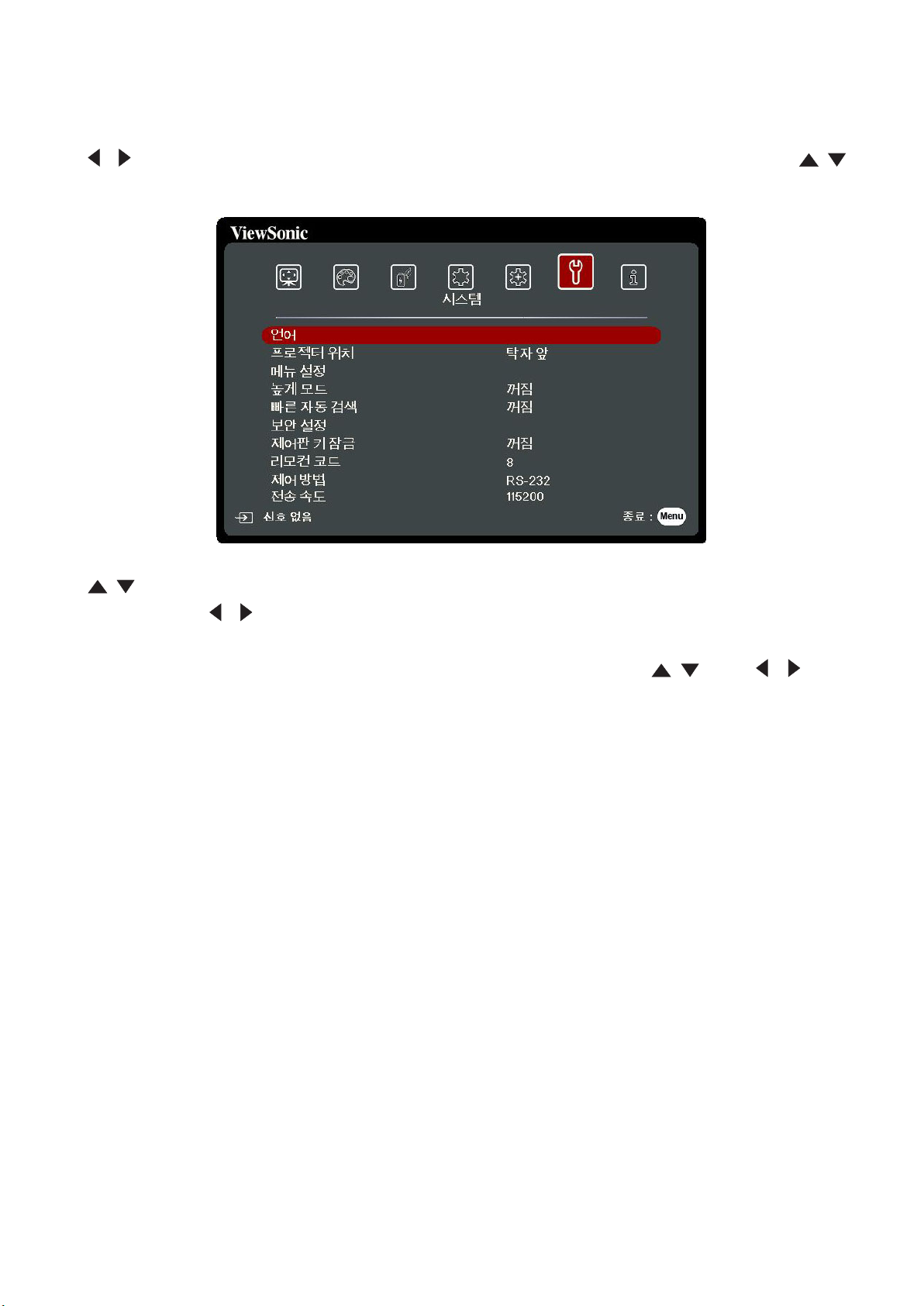

시스템 메뉴 .........................................................................................................59

정보 메뉴 .............................................................................................................61

부록 .......................................................................... 62

사양 ...................................................................................................................... 62

프로젝터 치수 ...................................................................................................... 63

타이밍 도표 .........................................................................................................63

HDMI(PC) ............................................................................................................... 63

HDMI(비디오) ....................................................................................................... 65

문제 해결 .............................................................................................................66

일반적인 문제 ...................................................................................................... 66

LED 표시등 ............................................................................................................ 67

유지 보수 .............................................................................................................68

일반 예방 조치 ..................................................................................................... 68

렌즈 청소하기 ...................................................................................................... 68

본체 청소 .............................................................................................................. 68

프로젝터 보관하기 .............................................................................................. 68

책임 거부 .............................................................................................................. 68

광원 정보 .............................................................................................................69

광원 시간 .............................................................................................................. 69

광원 수명 연장하기 ............................................................................................. 69

광원 교체 타이밍 ................................................................................................. 70

광원 교체 .............................................................................................................. 70

소개

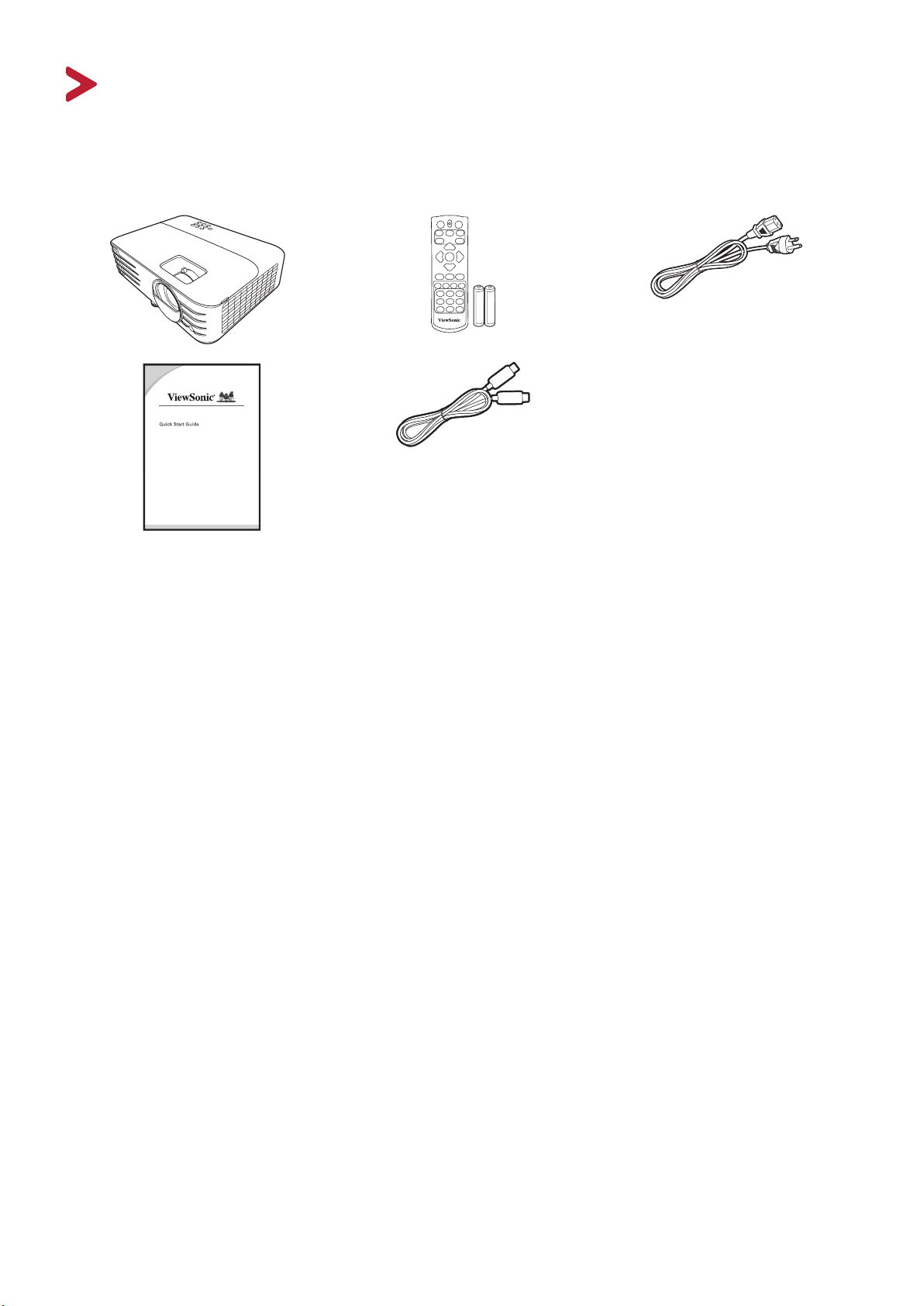

패키지 구성품

(PX728-4K/PX748-4K의 경우)

참고: 패키지에 포함되어 있는 전원 코드 및 비디오 케이블은 지역에 따라

다를 수 있습니다. 자세한 내용은 현지 대리점에 문의하십시오.

제품 개요

EXIT

SOURCE

BLANK

MODE

COLOR

프로젝터

컨트롤과 기능

온도 표시등

전원 표시등

통풍구(뜨거운 공기 배출구)

영사 렌즈

광원 표시등

초점 조정기

줌 조정기

리모컨 IR 센서

키 설명

[ ] 전원

[

/ / / ] 키스톤 키

[

/ / / ]

왼쪽/오른쪽/위/아래 Menu/Exit 온스크린 디스플레이(OSD) 메뉴를 켜거나 끌 수 있습니다. Source 입력 소스 선택 막대줄을 표시합니다. Blank 화면 이미지를 숨깁니다. Enter OSD 메뉴가 활성화될 때 선택한 온스크린 디스플레이

] 모서리 조정

[

Color Mode 색상 모드 선택 막대줄을 표시합니다.

프로젝터를 대기 모드와 전원 켜짐 간에 전환합니다.

영사각 때문에 사다리꼴이 된 이미지를 직접 바로잡을 수 있습니다.

원하는 메뉴 항목을 선택하고 온스크린 디스플레이(OSD) 메뉴가 활성화되면 원하는 조정을 합니다.

(OSD) 메뉴 항목을 실행합니다. 모서리 조정 메뉴를 표시합니다.

연결 포트

2 3 4

6 7 8



PX728-4K / PX748-4K

PX701-4K / PX701-4KE

AC 전원 코드 콘센트

천장 설치 구멍

HDMI 1

HDCP2.2

HDMI 1

HDCP2.2

HDMI 2

HDCP2.2

HDMI 2

HDCP2.2

USB-C

RS-232 RJ45AUDIO OUT

RS-232AUDIO OUT

HDMI 1

HDMI

HDCP2

RS-232

AUDIO OUT

USB 5V/1.5A OUT

(Service)

USB 5V/1.5A OUT

(Service)12V OUT

USB 5V/1.5A OUT

(Service)

안전 슬롯

안전 막대

조정기 받침대

Port (포트) 설명

[1] AUDIO OUT 오디오 신호 출력 소켓. [2] HDMI 1 HDMI 포트. [3] HDMI 2 HDMI 포트. [4] USB-C USB-C 포트. [5] RS-232 RS-232 컨트롤 포트. [6] 12V OUT 12V DC 출력 단자. [7] USB 5V/1.5A OUT (Service) 전원 공급을 위한 USB Type A 포트. [8] RJ-45 LAN 포트.

1010

리모컨

컨트롤과 기능

PX701-4K / PX701-4KE

버튼 설명

Enter

왼쪽/

오른쪽

위로/

아래로

(정보)

선택한 OSD 메뉴 항목을 적용합니다. 원하는 메뉴 항목을 선택하고 조정합니다.

온스크린 디스플레이 (OSD) 메뉴를 켜고 끄거나 이전 OSD 메뉴로 돌아갑니다.

정보 메뉴를 표시합니다.

버튼 설명

On/ Off

COMP VIDEO

HDMI

Auto Sync

Source

[ / ]

키스톤 키

대기 모드와 전원 켜짐 간에 전환합니다.

사용할 수 없음 사용할 수 없음

디스플레이를 위해 HDMI 1 또는 HDMI 2 포트의 소스를 선택합니다. 이 버튼을 다시 눌러 두 (2) 포트 간에 전환할 수 있습니다.

표시된 이미지에 가장 적합한 이미지 타이밍이 자동으로 선택됩니다.

입력 신호 선택 막대줄을 표시합니다. 영사각 때문에 사다리꼴이 된 이미지를 직접 바로잡을 수 있습니다.

Exit

Aspect

Freeze

Pattern

Blank PgUp (페이지

위로)/ PgDn (페이지 아래로)

Eco Mode

(볼륨

높이기)

(볼륨

낮추기)

(음소거)

Color Mode

메뉴 설정을 종료하고 저장합니다.

화면비 선택 막대줄을 표시합니다.

영사 이미지를 정지할 수 있습니다.

포함된 테스트 패턴을 표시합니다.

화면 이미지를 숨깁니다. 한 페이지 위로/아래로 명령에응답하는 디스플레이 소프트웨어 프로그램(연결된 PC에 위치)을작동시킵니다(예:

Microsoft PowerPoint).

참고: PC 입력 신호가

선택된 경우에만 사용할 수 있습니다.

Eco 모드를 선택합니다. 볼륨 수준을 높입니다.

볼륨 수준을 줄입니다.

음소거 켜짐 및 꺼짐 사이에서 전환할 수 있습니다.

영사 이미지 크기를 확대합니다.

영사 이미지 크기를 축소합니다.

색상 모드 선택 막대줄을 표시합니다.

PX728-4K / PX748-4K

버튼 설명

On Off

HDMI 1 HDMI 2COMP

Auto Sync

Aspect

ID Set1 2

Brightness

345

678

Eco

Mode

Blank

Pattern

Contrast

StandardGaming Sports

MovieUser

Source

Color Temp

왼쪽/

오른쪽

원하는 메뉴 항목을 선택하고 조정합니다.

위로/

아래로

(정보)

Exit

Aspect

Pattern

Blank

온스크린 디스플레이 (OSD) 메뉴를 켜고

끄거나 이전 OSD 메뉴로 돌아갑니다.

정보 메뉴를 표시합니다.

메뉴 설정을 종료하고 저장합니다.

화면비 선택 막대줄을 표시합니다.

포함된 테스트 패턴을 표시합니다.

화면 이미지를 숨깁니다. 3D 메뉴를 표시합니다.

버튼 설명

On/ Off

COMP HDMI 1

HDMI 2

Auto Sync

Source

[ / / / ] 키스톤 키

Enter

(모서리

조정)

대기 모드와 전원 켜짐 간에 전환합니다.

사용할 수 없음 디스플레이를 위해 HDMI 1 포트의 소스를 선택합니다. 디스플레이를 위해 HDMI 2 포트의 소스를 선택합니다. 표시된 이미지에 가장 적합한 이미지 타이밍이 자동으로 선택됩니다. 입력 신호 선택 막대줄을 표시합니다. 영사각 때문에 사다리꼴이 된 이미지를 직접 바로잡을 수 있습니다. 선택한 OSD 메뉴 항목을 적용합니다. 모서리 조정 메뉴를 표시합니다.

(볼륨

높이기)

(볼륨

낮추기)

(음소거)

Brightness

Contrast

Color Temp

Gaming Standard Sports

Eco Mode Movie

User

볼륨 수준을 높입니다.

볼륨 수준을 줄입니다.

음소거 켜짐 및 꺼짐 사이에서 전환할 수 있습니다.

밝기 조정 막대를 표시합니다.

명암비 조정 막대를 표시합니다.

색온도 선택 메뉴를 표시합니다.

모드를 선택합니다.

게임

모드를 선택합니다.

보통 스포츠

모드를

선택합니다. Eco 모드를 선택합니다.

영화(Rec. 709)

모드를

선택합니다.

사용자 1 또는사용자 2

모드를 선택합니다.

리모컨 작동 범위

리모컨을 올바르게 작동시키려면 다음 단계를 따르십시오.

1. 리모컨은 프로젝터의 IR 리모컨 센서와

수직으로 30도 내에 있어야 합니다.

2. 리모콘 센서와 리모콘 사이 거리는 8m(26

피트)를 넘지 않아야 합니다.

참고: 적외선(IR) 리모컨 센서의 위치에

관해서는 그림을 참조하십시오.

약 30°

리모컨 배터리 교체하기

1. 손잡이를 누르고 아래로 밀어서 리모콘 뒷면에서 배터리 덮개를 분리합니다.

2. 기존 배터리를 제거하고(필요한 경우) 2개의 AAA 배터리를 삽입하십시오.

참고: 표시된 배터리 극성을 따르십시오.

3. 수납부 바닥에 맞춰 배터리 덮개를 다시 끼우고 제자리에 밀어 넣으십시오.

참고:

• 리모컨과 배터리를 과도한 열이 발생하거나 습한 환경에 두지 마십시오.

• 배터리 제조업체가 권장하는 종류와 같거나 동등한 제품을 사용하여 교체하십시오.

• 배터리를 폐기하는 경우, 배터리 제조업체 지침과 해당 국가의 현지 환경 관할 당국 규정에 따르십시오.

• 배터리 전력이 소모되었거나 리모컨을 장기간 사용하지 않는 경우, 배터리를 빼두어야 리모컨이 손상되지 않습니다.

초기 설정

이 섹션은 프로젝터 설정을 위한 상세 지침을 제공합니다.

위치 선택

개인의 취향과 룸 레이아웃에 따라 설치 위치를 결정할 수 있습니다. 결정 시 다음을 고려하십시오.

• 스크린 크기와 위치.

• 사용 가능한 전원 콘센트의 위치.

• 프로젝터와 기타 장비 간의 위치 및 거리.

이 프로젝터는 다음과 같은 위치에 설치할 수 있도록 설계되었습니다.

1. 탁자 앞

프로젝터를 스크린 앞면 바닥 근처에 배치합니다.

2. 천장 앞

프로젝터를 스크린 앞 천장에 거꾸로 매답니다.

3. 천장 뒤

프로젝터를 스크린 뒤 천장에 거꾸로 매답니다.

참고: 특수한 후면 영사 스크린이

필요합니다.

4. 탁자 뒤

프로젝터를 스크린 뒷면 바닥 근처에 배치합니다.

참고: 특수한 후면 영사 스크린이

필요합니다.

영사 크기

참고: 이 프로젝터의 본래 디스플레이 해상도에 대해서는

第 62 頁的「부록」을 참조하십시오.

• 16:9 스크린의 16:9 이미지

(b)

(a)

(d)

(c)

(f)

(e)

• 4:3 스크린의 16:9 이미지

(b)

(a)

(d)

(c)

(f)

(e)

참고: (e) = 스크린 ; (f) = 렌즈 중앙

PX701-4K

(a)

(e)

(f)

(c)

(d)

(b)

(a)

(e)

(f)

(c)

(d)

(b)

16:9 스크린의 16:9 이미지

(a) 화면

크기

(b) 영사 거리 (c) 이미지

최소 최대 최소 최대

높이

(d) 수직 오프셋

in. mm in. mm in. mm in. mm in. mm in. mm 60 1524 78.6 1995.8 86.4 2195.4 29.4 747.2 2.9 74.7 2.9 74.7

70 1778 91.7 2328.4 100.8 2561.3 34.3 871.7 3.4 87.2 3.4 87.2 80 2032 104.8 2661.1 115.2 2927.2 39.2 996.2 3.9 99.6 3.9 99.6

90 2286 117.9 2993.7 129.6 3293.1 44.1 1120.7 4.4 112.1 4.4 112.1 100 2540 131.0 3326.3 144.1 3658.9 49.0 1245.3 4.9 124.5 4.9 124.5 110 2794 144.1 3658.9 158.5 4024.8 53.9 1369.8 5.4 137.0 5.4 137.0 120 3048 157.1 3991.6 172.9 4390.7 58.8 1494.3 5.9 149.4 5.9 149.4 130 3302 170.2 4324.2 187.3 4756.6 63.7 1618.8 6.4 161.9 6.4 161.9 140 3556 183.3 4656.8 201.7 5122.5 68.6 1743.4 6.9 174.3 6.9 174.3 150 3810 196.4 4989.5 216.1 5488.4 73.5 1867.9 7.4 186.8 7.4 186.8 160 4064 209.5 5322.1 230.5 5854.3 78.4 1992.4 7.8 199.2 7.8 199.2 170 4318 222.6 5654.7 244.9 6220.2 83.3 2116.9 8.3 211.7 8.3 211.7 180 4572 235.7 5987.4 259.3 6586.1 88.2 2241.5 8.8 224.1 8.8 224.1 190 4826 248.8 6320.0 273.7 6952.0 93.1 2366.0 9.3 236.6 9.3 236.6 200 5080 261.9 6652.6 288.1 7317.9 98.1 2490.5 9.8 249.1 9.8 249.1

4:3 스크린의 16:9 이미지

(a) 화면

크기

in. mm in. mm in. mm in. mm in. mm in. mm 60 1524 72 1831.9 79 2015.1 27.0 685.8 2.7 68.6 2.7 68.6

70 1778 84 2137.2 93 2350.9 31.5 800.1 3.2 80.0 3.2 80.0 80 2032 96 2442.5 106 2686.8 36.0 914.4 3.6 91.4 3.6 91.4

90 2286 108 2747.8 119 3022.6 40.5 1028.7 4.1 102.9 4.1 102.9 100 2540 120 3053.2 132 3358.5 45.0 1143.0 4.5 114.3 4.5 114.3 110 2794 132 3358.5 145 3694.3 49.5 1257.3 5.0 125.7 5.0 125.7 120 3048 144 3663.8 159 4030.2 54.0 1371.6 5.4 137.2 5.4 137.2 130 3302 156 3969.1 172 4366.0 58.5 1485.9 5.9 148.6 5.9 148.6 140 3556 168 4274.4 185 4701.9 63.0 1600.2 6.3 160.0 6.3 160.0 150 3810 180 4579.7 198 5037.7 67.5 1714.5 6.8 171.5 6.8 171.5 160 4064 192 4885.0 212 5373.5 72.0 1828.8 7.2 182.9 7.2 182.9 170 4318 204 5190.4 225 5709.4 76.5 1943.1 7.7 194.3 7.7 194.3 180 4572 216 5495.7 238 6045.2 81.0 2057.4 8.1 205.7 8.1 205.7 190 4826 228 5801.0 251 6381.1 85.5 2171.7 8.6 217.2 8.6 217.2 200 5080 240 6106.3 264 6716.9 90.0 2286.0 9.0 228.6 9.0 228.6

(b) 영사 거리 (c) 이미지

최소 최대 최소 최대

높이

(d) 수직 오프셋

참고: 광학 부품에는 여러 종류가 있으므로 3%의 오차가 있습니다.

프로젝터를 영구적으로 설치하기 전에 투사 크기와 거리를 물리적으로 테스트하는 것이 좋습니다.

PX701-4KE/PX728-4K/PX748-4K

16:9 스크린의 16:9 이미지

(a) 화면

크기

in. mm in. mm in. mm in. mm in. mm in. mm

60 1524 59 1496.8 77 1945.9 29 747 2.9 74.7 2.9 74.7

70 1778 69 1746.3 89 2270.2 34 872 3.4 87.2 3.4 87.2

80 2032 79 1995.8 102 2594.5 39 996 3.9 99.6 3.9 99.6

90 2286 88 2245.3 115 2918.8 44 1121 4.4 112.1 4.4 112.1 100 2540 98 2494.7 128 3243.2 49 1245 4.9 124.5 4.9 124.5 110 2794 108 2744.2 140 3567.5 54 1370 5.4 137.0 5.4 137.0 120 3048 118 2993.7 153 3891.8 59 1494 5.9 149.4 5.9 149.4 130 3302 128 3243.2 166 4216.1 64 1619 6.4 161.9 6.4 161.9 140 3556 138 3492.6 179 4540.4 69 1743 6.9 174.3 6.9 174.3 150 3810 147 3742.1 192 4864.7 74 1868 7.4 186.8 7.4 186.8 160 4064 157 3991.6 204 5189.1 78 1992 7.8 199.2 7.8 199.2 170 4318 167 4241.1 217 5513.4 83 2117 8.3 211.7 8.3 211.7 180 4572 177 4490.5 230 5837.7 88 2241 8.8 224.1 8.8 224.1 190 4826 187 4740.0 243 6162.0 93 2366 9.3 236.6 9.3 236.6 200 5080 196 4989.5 255 6486.3 98 2491 9.8 249.1 9.8 249.1

(b) 영사 거리 (c) 이미지

최소 최대 최소 최대

높이

(d) 수직 오프셋

4:3 스크린의 16:9 이미지

(a) 화면

크기

in. mm in. mm in. mm in. mm in. mm in. mm 60 1524 54 1373.9 70 1786.1 27 686 2.7 68.6 2.7 68.6

70 1778 63 1602.9 82 2083.8 32 800 3.2 80.0 3.2 80.0 80 2032 72 1831.9 94 2381.5 36 914 3.6 91.4 3.6 91.4

90 2286 81 2060.9 105 2679.1 41 1029 4.1 102.9 4.1 102.9 100 2540 90 2289.9 117 2976.8 45 1143 4.5 114.3 4.5 114.3 110 2794 99 2518.9 129 3274.5 50 1257 5.0 125.7 5.0 125.7 120 3048 108 2747.8 141 3572.2 54 1372 5.4 137.2 5.4 137.2 130 3302 117 2976.8 152 3869.9 59 1486 5.9 148.6 5.9 148.6 140 3556 126 3205.8 164 4167.6 63 1600 6.3 160.0 6.3 160.0 150 3810 135 3434.8 176 4465.2 68 1715 6.8 171.5 6.8 171.5 160 4064 144 3663.8 188 4762.9 72 1829 7.2 182.9 7.2 182.9 170 4318 153 3892.8 199 5060.6 77 1943 7.7 194.3 7.7 194.3 180 4572 162 4121.8 211 5358.3 81 2057 8.1 205.7 8.1 205.7 190 4826 171 4350.7 223 5656.0 86 2172 8.6 217.2 8.6 217.2 200 5080 180 4579.7 234 5953.6 90 2286 9.0 228.6 9.0 228.6

(b) 영사 거리 (c) 이미지

최소 최대 최소 최대

높이

(d) 수직 오프셋

참고: 광학 부품에는 여러 종류가 있으므로 3%의 오차가 있습니다.

프로젝터를 영구적으로 설치하기 전에 투사 크기와 거리를 물리적으로 테스트하는 것이 좋습니다.

프로젝터 장착

65.89

참고: 타사 제조업체의 마운트를 구매하는 경우 올바른 나사 크기를

사용하십시오. 나사 크기는 장착판의 두께에 따라 달라질 수 있습니다.

1. 안전한 설치를 위해 ViewSonic® 벽면 또는 천장 마운트를 사용하십시오.

2. 프로젝터에 마운트를 장착하는 데 사용하는 나사가 다음 사양을 충족하는지

확인하십시오.

• 나사 유형: M4 x 8

• 나사 최대 길이: 8 mm

65.89

113.54 60.01

참고:

• 프로젝터를 열원 근처에 설치하지 마십시오.

• 천장과 프로젝터의 바닥 사이에 10cm의 간격을 두십시오.

무단 사용 방지

이 프로젝터는 도난, 접근 또는 우발적인 설정 변경을 방지하기 위한 몇 가지 보안 기능이 내장되어 있습니다.

안전 슬롯 사용

프로젝터의 도난을 방지하기 위해 안전 슬롯 잠금 장치를 사용하여 프로젝터를 고정된 물체에 고정하십시오.

다음은 안전 슬롯 잠금 장치의 설치 예시입니다.

HDMI 1

HDMI 2

HDC

HDCP2.2

2.2

RS-232

AUDIO OUT

USB 5V/1.5A OUT

(Service)

참고: 프로젝터를 천장에 설치하면 안전 슬롯을 앵커로 사용할 수 있습니다.

1919

암호 기능 사용

무단 액세스나 사용을 방지하기 위해 프로젝터에는 암호 보안 옵션이 내장되어 있습니다. 암호는 OSD 메뉴에서 설정할 수 있습니다.

참고: 암호를 메모해서 안전한 장소에 보관하십시오.

암호 설정하기

1. Menu를 눌러 OSD 메뉴를 열고 다음으로 갑니다. 시스템 > 보안 설정으로

이동한 다음 Enter 키를 누릅니다.

2. 전원 잠금을 강조 표시하고

/ 를

눌러서 켜짐을 선택합니다.

3. 화살표 버튼 4개(

, , , )는 숫자 (1, 2, 3, 4)를 각각 나타냅니다 (오른쪽 그림 참조). 화살표 키를 눌러 6자리 암호를 입력합니다.

4. 새 암호를 다시 입력하여 확인하십시오. 암호 설정이 끝나면 OSD 메뉴가

보안 설정 페이지로 돌아갑니다.

5. Exit 를 눌러 OSD 메뉴를 종료합니다.

참고: 설정하면 프로젝터를 시작할 때마다 정확한 암호를 입력해야 합니다.

암호 변경하기

1. Menu를 눌러 OSD 메뉴를 열고 다음으로 갑니다. 시스템 > 보안 설정 >

암호 변경.

2. Enter를 누르면 "현재 암호 입력" 메시지가 표시됩니다.

3. 기존 암호를 입력하십시오.

 암호가 맞으면 "새 암호 입력" 메시지가 표시됩니다.  암호가 올바르지 않으면 암호 오류 메시지가 5초 동안 나타나고 "현재

암호 입력"이라는 메시지가 표시됩니다. 다시 시도하거나 Exit를 눌러 취소할 수 있습니다.

4. 새 암호를 입력하십시오.

5. 새 암호를 다시 입력하여 확인하십시오.

6. OSD 메뉴를 종료하려면 Exit를 누르십시오.

참고: 입력한 숫자는 별표(*)로 표시됩니다.

암호 기능 비활성화하기

1. Menu를 눌러 OSD 메뉴를 열고 다음으로 갑니다. 시스템 > 보안 설정 >

전원 잠금.

2. / 를 눌러 꺼짐을 선택합니다.

3. "암호 입력" 메시지가 표시됩니다. 현재 암호를 입력하십시오.

 암호가 맞으면 OSD 메뉴가 암호 페이지로 돌아가고 전원 잠금 행이

"꺼짐" 으로 표시됩니다.

 암호가 올바르지 않으면 암호 오류 메시지가 5초 동안 나타나고 "현재

암호 입력"이라는 메시지가 표시됩니다. 다시 시도하거나 Exit를 눌러 취소할 수 있습니다.

참고: 암호 기능을 다시 활성화하는 데 필요하므로 이전 암호를

보관하십시오.

2121

암호가 기억나지 않음

암호 기능이 활성화되어 있으면 프로젝터를 새로 켤 때마다 6자리 암호 입력 창이 표시됩니다. 암호를 틀리게 입력하면 오른쪽 그림과 같은 암호 오류 메시지가 5 초 동안 표시된 후에 "암호 입력" 메시지가 표시됩니다.

다시 시도하거나 기억나지 않으면 "암호 재호출 절차"를 사용하십시오.

참고: 틀린 암호를 연속 5회 입력하면 프로젝터가 바로 자동 종료됩니다.

암호 재호출 절차

1. "현재 암호 입력" 메시지가 표시되면

Auto Sync를 3초 동안 누르고 있으십시오.

스크린에 코드 번호가 표시됩니다.

2. 이 번호를 적고 프로젝터를 끄십시오.

3. 해당 제품 판매업체 또는 현지

서비스 센터에 문의하여 코드 번호를 해독하십시오. 프로젝터의 실제 구입자인지 확인하기 위해 제품 구입 증명서를 요청할 수 있습니다.

컨트롤 키 잠금

프로젝터의 컨트롤 키를 잠그면 실수(예: 아이들이 실수)로 프로젝터 설정이 변경되는 것을 방지할 수 있습니다.

참고: 제어판 키 잠금이 켜져 있으면 전원을 제외한 프로젝터의 모든 컨트롤

키가 작동하지 않습니다.

1. Menu를 눌러 OSD 메뉴를 열고 다음으로 갑니다. 시스템 > 제어판 키 잠금.

3. 예 를 선택하고 Enter를 눌러 확인합니다.

4. 패널 키 잠금을 해제하려면 프로젝터에서

/ 를 눌러 켜짐를 선택합니다.

를 3초 동안 누르십시오.

참고: 또는 리모컨에서 시스템 > 제어판 키 잠금 메뉴로 들어가 꺼짐을

선택할 수 있습니다.

연결하기

HDMI 1

HDCP2.2

HDMI 2

HDCP2.2

이 섹션은 프로젝터와 다른 장비를 연결하는 방법을 설명합니다.

전원에 연결

1. 전원 코드를 프로젝터 뒷면에 있는 AC IN 잭에 연결하십시오.

2. 전원 코드를 전원 콘센트에 연결하십시오.

참고: 프로젝터를 설치할 때 고정된 배선에 쉽게 액세스 가능한 분리

장치를 연결하거나 장치 주변에서 가까운 콘센트에 전원 플러그를 꽂으십시오. 프로젝터 작동 중 오류가 발생하면 분리 장치를 사용하여 전원 공급 장치를 끄거나 전원 플러그를 빼십시오.

비디오/컴퓨터 소스에 연결

PX701-4K / PX701-4KE

HDMI 연결

HDMI 케이블의 한쪽 끝을 비디오 장치의 HDMI 포트에 연결하십시오. 그런 다음 케이블의 다른 쪽 끝을 프로젝터의 HDMI 1 또는 HDMI 2 포트에 연결합니다.

오디오에 연결

프로젝터에 스피커가 장착되어 있지만 외부 스피커를 프로젝터의 AUDIO OUT 포트에 연결할 수도 있습니다.

참고: 오디오 출력은 프로젝터 음량 및 음소거 설정에서 제어합니다.

아래 연결 그림은 참조용입니다. 프로젝터에 있는 연결 잭은 각 프로젝터 모델에 따라 다릅니다. 일부 케이블은 프로젝터에 포함되어 있지 않을 수 있습니다. 이러한 케이블은 전자 제품 판매점에서 구입하십시오.

HDMI 1

HDCP2.2

HDMI 2

HDCP2.2

RS-232 AUDIO OUT

USB 5V/1.5A OUT

(Service)

+ 56 hidden pages

Viewsonic PX728-4K User Guide [ko]

Specifications and Main Features

Frequently Asked Questions

User Manual

패키지 구성품

제품 개요

프로젝터

컨트롤과 기능

연결 포트

컨트롤과 기능

리모컨 작동 범위

리모컨 배터리 교체하기

초기 설정

위치 선택

영사 크기

PX701-4K

16:9 스크린의 16:9 이미지

4:3 스크린의 16:9 이미지

PX701-4KE/PX728-4K/PX748-4K

16:9 스크린의 16:9 이미지

4:3 스크린의 16:9 이미지

프로젝터 장착

무단 사용 방지

안전 슬롯 사용

암호 기능 사용

암호 설정하기

암호 변경하기

암호 기능 비활성화하기

암호가 기억나지 않음

암호 재호출 절차

컨트롤 키 잠금

연결하기

전원에 연결

비디오/컴퓨터 소스에 연결

HDMI 연결

오디오에 연결
