Viewsonic PJ560DC, PJ557D, PJ560D, PJ559D, PJ559DC User Manual [ko]
...
ViewSonic
®
PJ557DC/PJ559DC/PJ560DC
DLP Projector
- User Guide
- Guide de l’utilisateur
- Bedienungsanleitung
- Guía del usuario
- Guida dell’utente
- Guia do usuário
- Användarhandbok
- Käyttöopas
- Руководство пользователя
- 使用手冊 (繁體)
- 使用手冊 (簡體)
- 사용자 안내서
모델 번호 : VS11949
VS11986
VS11990
PJ557DC/PJ559DC/PJ560DCViewSonic i
규격 준수 정보
FCC 성명
본 기기는 FCC 규정 제 15 조에 부합합니다. 본 기기는 다음 두 가지 조건 하에서 작동
됩니다: (1) 본 기기는 유해한 전파 간섭을 발생하지 않으며, (2) 본 기기는 원치 않는
동작을 일으킬 수 있는 간섭 등, 모든 전파 간섭을 수용합니다.
본 기기는 FCC 규정 제 15 조에 의거해 테스트되고 Class B 디지털 기기 기준에 부합
되는 것으로 판정되었습니다. 이러한 기준은 주거 환경에서 사용 시 발생할 수 있는 유
해한 전파 장애를 방지하기 위해 마련된 것입니다. 본 기기는 무선 주파수 에너지를 발
생, 사용 및 방출할 수 있으며, 지침과 다르게 설치하거나 사용할 경우 유해한 전파 장애
를 일으킬 수 있습니다. 그러나, 전파 장애를 일으키지 않는 특정 설치 방법의 존재를 보
장하지는 않습니다. 본 기기를 껐다가 켰을 때 본 기기가 라디오 또는 TV 수신에 심각
한 전파 장애를 일으키는 것으로 확인되면, 다음 방법으로 문제를 해결해 보십시오.
• 수신 안테나의 방향과 위치를 재조정합니다.
• 본 기기를 수신기에서 멀리 설치합니다.
• 본 기기와 수신기를 각기 다른 콘센트에 연결합니다.
• 대리점 또는 숙련된 라디오/TV 기술자에게 문의합니다.
경고: 규격에 대한 책임 부처의 명시적 승인이 없는 변경 또는 수정 행위는 사용자의 기
기에 대한 사용권을 박탈할 수 있습니다.
캐나다
• 본 Class B 디지털 기기는 캐나다 규격 ICES-003을 준수합니다.
• Cet appareil numérique de la classe B est conforme à la norme NMB-003
du Canada.
유럽 국가에 대한 CE 승인
본 장치는 “ 전자기 호환성 “ 과 관련하여 92/31/EEC 및 93/68/EEC 제 5
조에 의해 개정된 EEC 지침 2004/108/EC 및 “안전” 과 관련하여 93/68/
EEC제 13 조에 의해 개정된 2006/95/EC 의 요구사항을 준수합니다 .
다음 정보는 EU 회원 국가에만 해당됩니다.
오른쪽에 표시된 마크는 WEEE(폐전기전자제품)에 관한 Directive 2002/96/
EC 를 준수한 것으로,
이 마크가 붙은 기기는 분류되지 않은 일반 쓰레기로 폐기해서는 안 되며 지역
법규에 따라 회수 및 수거되어야합니다.
ViewSonic ii PJ557DC/PJ559DC/PJ560DC
중요 안전 지침
1. 본 지침을 반드시 읽어 보십시오.
2. 본 지침을 잘 보관하십시오.
3. 모든 경고 내용에 유의하십시오.
4. 모든 지침을 준수하십시오.
5. 본 기기를 물가에서 사용하지 마십시오.
6. 부드럽고 마른 천으로 기기를 닦아 주십시오. 잘 닦이지 않을 경우에는 “디스플레
이 청소” 부분을 참조하십시오.
7.
환기구를 막지 마십시오. 제조업체의 지침에 따라 기기를 설치하십시오.
8. 난방기, 히터, 난로 등의 열원 또는 기타 열을 발생하는 기기(앰프 포함) 근처에 설
치하지 마십시오.
9. 안전을 위해 극성 플러그 또는 접지 플러그를 사용하십시오. 극성 플러그는 한 쪽
단자가 다른 쪽 단자 보다 넓은 두 개의 단자로 이루어집니다. 접지 플러그는 두
개의 단자와 세번 째 접지 단자로 이뤄집니다. 넓은 단자와 세번 째 단자는 안전을
위한 장치입니다. 제공된 플러그가 콘센트에 맞지 않으면 전기 기술자에게 문의하
여 적합한 콘센트로 교체하십시오.
10. 전원 코드, 특히 플러그 부분이 밟히거나 눌리지 않게 설치하십시오. 전원 콘센트
의 방향에 맞춰 기기를 설치하십시오.. 전원 콘센트 가까이에 기기를 설치하여 전
원을 쉽게 연결할 수 있도록 하십시오.
11. 제조업체에서 권장하는 부착물/액세서리만 사용하십시오.
12. 제조업체에서 권장하거나 기기와 함께 판매되는 카트, 스탠드, 삼각대,
선반 또는 테이블만 사용하십시오. 기기가 설치되어 있는 카트를 이동할
때 기기가 떨어져 부상을 입지 않도록 각별한 주의를 기울여 주십시오.
13. 본 기기를 오랫동안 사용하지 않을 경우에는 플러그를 뽑아 주십시오.
14. 모든 수리는 전문 서비스 요원에게 맡기십시오. 전원 공급 코드 또는 플러그가 손
상된 경우, 액체 또는 이물질이 기기에 들어간 경우, 기기가 비 또는 물에 젖은 경
우, 기기가 정상적으로 작동하지 않거나 기기를 떨어뜨린 경우 등, 기기가 손상된
모든 경우에 수리가 필요합니다.
PJ557DC/PJ559DC/PJ560DCViewSonic iii
RoHS 지침 준수
본 제품은 유럽 의회 및 이사회에 의해 발효된 전기 전자 제품에 대한 유해 물질 사용 제
한 지침(RoHS Directive) Directive 2002/95/EC를 준수하여 설계되고 제조되었으며
유럽 기술 채택 위원회(TAC)가 규정한 유해 물질 함유량 제한을 준수합니다.
물질 규정 최대 함유량 실제 함유량
납 (Pb) 0.1%
수은 (Hg) 0.1%
카드뮴 (Cd) 0.01%
6가 크롬 (Cr6+) 0.1%
폴리브롬화 비페닐 (PBB) 0.1%
폴리브롬화 디페닐 에테르 (PBDE) 0.1%
이상에 언급된 유해 물질 중 RoHS 지침의 부속 문서에 규정된 규제 적용 예외 대상은
다음과 같습니다.
적용 예외 대상의 예:
1. 소형의 형광 램프에 함유된 수은은 램프 당 5 mg를 초과할 수 없으며, 그외의 다른
램프에 대한 내용은 언급되어 있지 않습니다.
2. 음극선관, 전자 부품, 형광 튜브, 전자 세라믹 부품의 유리에 포함된 납 (예: 압전 장치).
3. 고온 융용형 주석에 포함된 납 (85% 이상의 납을 함유한 납 합금).
4. 합금에 소량 포함된 납, 강철에 함유된 0.35% 이하의 납, 알루미늄에 함유된 0.4%이
하의 납, 구리 합금에 함유된 4% 이하의 납 허용.
< 0.1%
< 0.1%
< 0.01%
< 0.1%
< 0.1%
< 0.1%
램프 취급 주의
높은 전압 / 높은 온도 / 높은 압력
램프를 교체할 때는 먼저 프로젝터 전원을 끄고 벽면의 소켓에서 케이블을 빼십시오. 램
프가 식을 때까지 기다리십시오 (45 분 이상 걸림). 램프가 뜨거울 때 손을 대면 화상을
입을 수 있습니다. 램프는 고압 램프이기 때문에 뜨거울 때 잘못 취급하면 폭발할 수 있
습니다. 자세한 정보는 본 사용 설명서를 참조하십시오.
경고:
본 디지털 프로젝터 램프에는 적은 양의 수은이 들어 있습니다. 램프가 깨지면 파손이
발생한 곳을 적절하게 환기시키십시오. 본 램프를 폐기할 때는 환경 규제를 받을 수 있
습니다. 폐기 또는 분리 수거 정보는 지역 해당 기관이나 전자 산업 협회 (WWW.EIAE.
ORG) 에 문의하십시오.
경고:
감전 위험이 있습니다. 열지 마십시오. 수리는 공인 전문가에게 맡기십시오.
ViewSonic iv PJ557DC/PJ559DC/PJ560DC
저작권 정보
Copyright© ViewSonic© Corporation, 2007. All rights reserved.
Macintosh 및 Power Macintosh는 Apple Computer, Inc의 등록 상표입니다.
Microsoft, Windows, Windows NT, 및 Windows 로고는 미국 및 기타 국가에서
Microsoft Corporation의 등록 상표입니다.
ViewSonic, 세 마리 새가 그려진 로고, OnView, ViewMatch, 및 ViewMeter는
ViewSonic Corporation의 등록 상표입니다.
VESA는 Video Electronics Standards Association의 등록 상표입니다. DPMS 및
DDC는 VESA의 상표입니다.
PS/2,VGA 및 XGA는 International Business Machines Corporation의 등록 상표입니
다.
책임 제한: ViewSonic Corporation은 본 문서에 대한 기술적 오류, 편집상의 오류 또는
누락에 대하여 책임을 지지 않으며, 본 문서에 기인한 또는 제품의 성능 또는 사용으로
인한 부수적 또는 결과적 피해에 대하여 어떠한 책임도 지지 않습니다.
제품의 개선을 위해 ViewSonic Corporation은 예고 없이 제품 사양을 변경할 수 있습
니다. 본 문서에 수록된정보는 예고 없이 변경될 수 있습니다.
목적에 상관없이 본 문서의 어떠한 부분도 ViewSonic Corporation의 사전 서면 동의
없이 어떠한 방식으로도 복제, 재생 또는 전송될 수 없습니다.
제품 등록
향후에 필요한 다운로드 서비스 및 최신 제품 정보 서비스를 위해 www.viewsonic.com
에서 제품을 등록하십시오. ViewSonic
여 ViewSonic에 우편으로 보내거나 팩스로 보내어 제품을 등록할 수도 있습니다.
®
Wizard CD-ROM에 있는 등록 양식을 인쇄하
사용자 기록
제품명:
모델 번호:
문서 번호:
일련 번호:
구입일:
본 제품의 램프에는 수은이 함유되어 있습니다.
사용 지역, 국가 또는 연방법을 준수하여 폐기하여 주십시오.
PJ557DC/PJ559DC/PJ560DC
ViewSonic DLP Projector
VS11949/VS11986/VS11990
PJ557DC_PJ559DC_PJ560DC_UG_KRN Rev. 1B 12-24-07
__________________________________________________
__________________________________________________
목차
소개.................................................................................................1
프로젝터 기능.............................................................................................................. 1
패키지 내용 ................................................................................................................. 2
프로젝터 개요.............................................................................................................. 3
제품 사용........................................................................................5
제어판 ......................................................................................................................... 5
연결 포트..................................................................................................................... 6
리모컨 ......................................................................................................................... 7
배터리 설치 ................................................................................................................. 8
리모컨 작동 ................................................................................................................. 9
설치...............................................................................................10
프로젝터 연결............................................................................................................ 10
프로젝터 전원 켜기 / 끄기 ......................................................................................... 11
프로젝터 조정............................................................................................................ 12

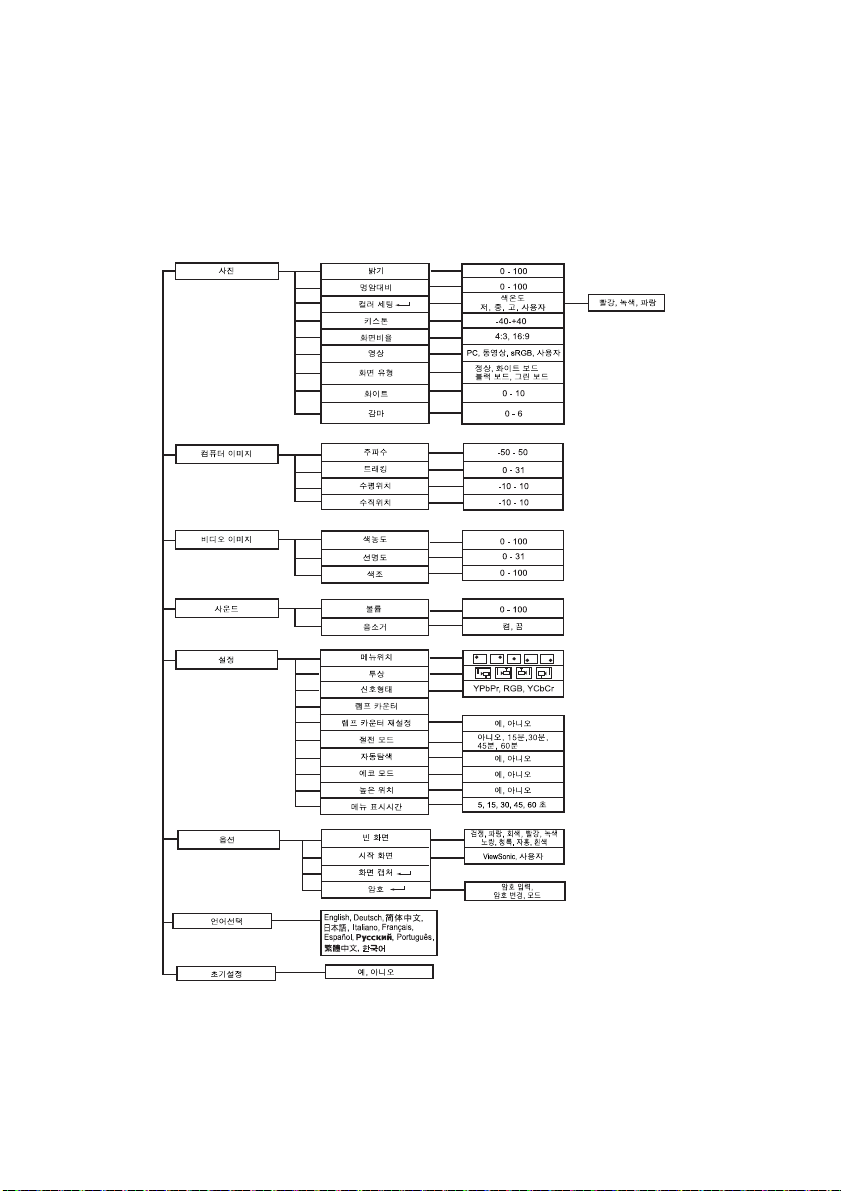

메뉴 작동......................................................................................14
유지 관리......................................................................................18
렌즈 청소................................................................................................................... 18
프로젝터 하우징 청소................................................................................................ 18
공기 필터 청소........................................................................................................... 18
램프 교체................................................................................................................... 19
사양...............................................................................................21
부록...............................................................................................22
LED 표시기 메시지.................................................................................................... 22
호환성 모드 ............................................................................................................... 23
문제 해결................................................................................................................... 24
ViewSonic PJ557DC/PJ559DC/PJ560DC
소개
*는
압축되었음을 나타냅니다
.
프로젝터 기능
이 프로젝터는 고성능 광학 엔진 영사와 사용자에게 친숙한
한 사용감을 제공합니다.
다음은 이 프로젝터에서 제공하는 기능입니다.
단일 칩 0.55" Texas Instruments DLP
®
technology
XGA(1024 x 768 픽셀)
1024 x 768 전체 화면으로 이미지 크기 자동 조정(Auto-Sync.) 및 VGA, SVGA, XGA 및
SXGA*에 대한 압축 호환성 조정
Macintosh
®
컴퓨터와 호환
NTSC, PAL, SECAM 및 HDTV와 호환
아날로그 비디오 연결용 D-Sub 15핀 단자
사용하기 편리한 다국어 온스크린 표시
고급 전자 키스톤 수정
AC 전원 코드 관련 참고
AC 전원 코드는 이 프로젝터를 사용하는 국가의 요구 사항에 부합해야 합니다. 아래 그림에서
사용자의 AC 플러그 유형을 확인하고 올바른 AC 전원 코드가 사용되고 있는지 확인하십시오
. 제공된 AC 전원 코드가 사용자의 AC 콘센트와 맞지 않으면 판매 대리점에 문의하십시오. 이
프로젝터에는 접지 유형 AC 라인 플러그가 제공됩니다. 이 플러그가 사용자의 콘센트에 맞는
지 확인하십시오. 이 접지 유형 플러그의 안전 사항을 무시
신호 간섭을 방지하려면 접지 유형 AC 라인 플러그가 장착된 비디오 소스 장치를 사용하는 것
이 좋습니다.
디자인을 통해 높은 신뢰성과 편리
하지 마십시오. 전압 변동으로 인한
ViewSonic 1 PJ557D C/PJ559DC/PJ560DC
패키지 내용
원래 배송 상자와 포장 재료를 보관해두면 장치를 다시 포장할 때 편리합니다
.
장치 보호를 위해 원래 공장에서 포장되었던 상태 그대로 다시 포장하십시오
..
액세서리와 구성 요소는 소매업체와 지역에 따라 다를 수 있습니다
.
프로젝터 포장을 풀 때 다음 구성 요소가 모두 있는지 확인하십시오.
프로젝터와 렌즈 캡 AC 전원 코드 VGA 케이블 (D-SUB - D-SUB)
컴포지트 비디오 케이블 S-Video 케이블 리모컨 (IR) 리모컨용 AAA
사용자 설명서 빠른 시작 설명서 프로젝터 가방
ViewSonic 2 PJ557D C/PJ559DC/PJ560DC
크기 배터리
프로젝터 개요
1
2 4 5 6 73
8911
12 10
9
1
8
2
9
3
10
4
11
5
12
6
13
7
앞면
렌즈 캡 AC 전원 소켓
엘리베이터 단추 스피커
렌즈 캡 스트립 제어판
영사 렌즈 줌 링
앞면 IR 리모컨 센서 초점 링
환기구 램프 커버
공기 필터 커버
ViewSonic 3 PJ557D C/PJ559DC/PJ560DC
뒷면
1
3
2
4
1
2
3
4
1
2
3
1
2
3
이 프로젝터는 천장 마운트와 함께 사용할 수 있습니다. 천장 마운트는 패키지
에
포함되지 않습니다
.
연결 포트
Kensington 잠금 장치
뒷면 IR 리모컨 센서
환기구
밑면
엘리베이터 다리
천장 마운트
상하 이동 조정 다리
ViewSonic 4 PJ557D C/PJ559DC/PJ560DC
제품 사용
1 2
3
4
568 7
1
2
3
4
5
6
7
8
제어판
LED
Lamp(램프 LED 표시기)
“LED 표시기 메시지” 를 참조하십시오.
Temp (온도 LED 표시기)
“LED 표시기 메시지” 를 참조하십시오.
단추 기능
네 방향 단추
네 방향 단추를 사용하여 항목을 선택하고 선택 사항을 조정합니다
Enter
하위 메뉴를 표시하고 메뉴 선택을 확인합니다. 색상 설정, 램프
장 기본값, 기본 메뉴 작동 시에 활성화됩니다.
Resync
프로젝터를 컴퓨터의 입력 신호와 재동기화합니다.
Power
프로젝터를 켜거나 끕니다.
Menu
온스크린 표시 메뉴를 표시하거나 종료합니다
Source
입력 소스를 수동으로 선택합니다.
.
.
카운터 재설정, 공
ViewSonic 5 PJ557D C/PJ559DC/PJ560DC
