ViewSonic DLP Projector
VS11949/VS11986/VS11990
PJ557DC_PJ559DC_PJ560DC_UG_SWD Rev. 1B 12-24-07
____________________________________________
____________________________________________
INNEHÅLL
Introduktion...................................................................................1
Projektorns funktioner ................................................................................................. 1
Vad paketet innehåller ................................................................................................ 2
Översikt....................................................................................................................... 3
Använda produkten......................................................................5
Kontrollpanel ............................................................................................................... 5
Anslutningsportar ........................................................................................................ 6
Fjärrkontroll ................................................................................................................. 7
Installera batterierna ................................................................................................... 8
Använda fjärrkontrollen ............................................................................................... 9
Installation...................................................................................10
Ansluta projektorn ..................................................................................................... 10
Slå på/av projektorn .................................................................................................. 11
Justera projektorn ..................................................................................................... 12
Använda menyerna.....................................................................14
Underhåll .....................................................................................18
Rengöring av linsen .................................................................................................. 18
Rengöring av projektorhöljet..................................................................................... 18
Rengöring av luftfiltret ............................................................................................... 18
Byte av lampa ........................................................................................................... 19
Specifikation ................................................................................21
Appendix......................................................................................22
LED-indikatormeddelanden....................................................................................... 22
Kompatibilitetslägen.................................................................................................. 23
Felsökning................................................................................................................. 24
Kundtjänst ................................................................................................................. 25
Begränsad Garanti.................................................................................................... 26
ViewSonic PJ557DC/PJ559DC/PJ560DC
Introduktion
* betyder att den är komprimerad.
Projektorns funktioner
Projektorn integrerar högpresterande optisk motor för projektion med en användarvänlig design och levererar därmed en pålitlig, lättanvänd produkt. Projektorn erbjuder följande funktioner:
Texas Instruments DLP XGA-upplösning (1024 x 768 pixlar) Automatisk bildjustering (Auto-Sync.) till 1024 x 768 fullskärm med skalad
komprimeringskompatibilitet för VGA, SVGA, XGA och SXGA*
Kompatibilitet med Macintosh Kompatibilitet med NTSC, PAL, SECAM och HDTV Uttag för D-Sub 15-pin-kontakt, för analog videoanslutning Användarvänlig skärmmeny på flera språk Avancerad elektronisk projektionskorrigering
Anmärkningar om nätsladden (växelström)
Nätsladden för växelström måste uppfylla kraven i de länder där du använder denna projektor. Kontrollera att din nätkontakt överensstämmer med bilderna nedan och att den korrekta nätsladden används. Om nätsladden inte överensstämmer med ditt vägguttag, var vänlig kontakta återförsäljaren. Denna projektor är utrustad med en jordad stickkontakt. Kontrollera att ditt vägguttag passar till kontakten. Kringgå ej säkerhetsfunktionen hos den jordade stickkontakten. Vi rekommenderar att du använder en videokälla som också är utrustad med en jordad väggkontakt för att förhindra signalstörningar på grund av spänningsförändringar.
®
-teknologi på 0,55" enkelchip
®
-datorer
ViewSonic 1 PJ557DC/PJ559DC/PJ560DC
Vad paketet innehåller
Spara originalkartongen och förpackningsmaterialet, de kan komma väl till
pass om du någon gång behöver skicka iväg enheten. För maximalt skydd bör utrustningen paketeras så som den kom packad från fabriken.
Tillbehör och komponenter kan variera mellan olika återförsäljare och
regioner.
När du packar upp projektorn ska du kontrollera att följande komponenter finns med:
Projektor med linsskydd Nätsladd för växelström VGA-kabel (D-sub till D-sub)
RCA-videokabel S-videokabel Fjärrkontroll
Bruksanvisning Snabbstartguide Transportväska för projektor
ViewSonic 2 PJ557DC/PJ559DC/PJ560DC
(Infraröd mott.)
fjärrkontroll av
AAA-typ (LR03)
Batterier till
Översikt
1
2 4 5 6 73
8911
12 10
9
1
8
2
9
3
10
4
11
5
12
6
13
7
Vy framifrån
Linsskydd Uttag för nätström Knapp för höjdjustering Högtalare Rem till linsskydd Kontrollpanel Projektionslins Zoom-ring Främre IR-sensor för fjärrkontroll Fokuseringsring Ventilationsöppningar Lampskydd Luftfilterskydd
ViewSonic 3 PJ557DC/PJ559DC/PJ560DC
Vy bakifrån
1
3
2
4
1
2
3
4
1
2
3
1
2
3
Denna projektor kan användas monterad i ett takfäste. Takfästet ingår ej i
paketet.
Anslutningsportar
Kensington-lås Bakre IR-sensor för fjärrkontroll Ventilationsöppningar
Vy underifrån
Fot för höjdjustering
Takmonteringsfästen Fot för sidojustering
ViewSonic 4 PJ557DC/PJ559DC/PJ560DC
1 2
3 4
568 7
1
2
3
4
5
6
7
8
Använda produkten
Kontrollpanel
LED
Lamp (Ljusdiodindikator för lampa) Se avsnittet “LED-indikatormeddelanden”.
Temp (Ljusdiodindikator för temperatur) Se avsnittet “LED-indikatormeddelanden”.
Knappfunktioner
Fyra riktningsknappar
De fyra riktningsknapparna används för att markera funktioner eller ändra dina markerade val.
Enter
För att gå in i undermenyer och bekräfta dina menyval. Aktiverar färginställningar, återställning av lampans räkneverk och återställning av fabriksinställningar.
Resync
Synkroniserar om projektorn till insignalen från en dator.
Power
Strömbrytare, slår av och på projektorn.
Menu
Meny-knapp. Visar eller döljer menyerna på skärmen.
Source
Manuell inställning av källa för videosignalen.
ViewSonic 5 PJ557DC/PJ559DC/PJ560DC
Anslutningsportar
1 2 3 4 5 6 7 8 9
1
2
3
4
5
6
7
8
9
Audio Out
Ljudutgång. Anslut till en högtalare eller annan ljudutrustning.
Computer Out
Datorutgång. Anslut till en datorskärm eller dyl.
Audio In
Ljudingång. Anslut ljudutgång från bildutrustning till detta uttag.
Computer In
Datoringång. Anslut bildsignal (analog RGB eller komponent-) till detta uttag.
Computer In
Datoringång. Anslut bildsignal (analog RGB eller komponent-) till detta uttag.
RS-232
När projektorn körs via en dator ansluts detta uttag till datorns RS-232C-port.
S-video
Anslut s-videosignal från bildutrustning till detta uttag.
Video
Anslut kompositvideosignal från bildutrustning till detta uttag.
SERVICE
Detta uttag är reserverat för maskinvaruuppdateringar.
ViewSonic 6 PJ557DC/PJ559DC/PJ560DC
Fjärrkontroll
1
1
2
3
4 5
6
7
8
9
11
10
2
3
4
5
6
7
8
9
10
11
Power
Strömbrytare, slår av och på projektorn.
Fyra riktningsknappar
De fyra riktningsknapparna används för att markera funktioner eller ändra dina markerade val.
Blank
-Den högra knappen fungerar som Blank Screen-funktion. Tyst. Stänger tillfälligt av ljudet helt. Tryck en gång till för att aktivera ljudet igen
MENU
Meny-knapp Visar eller döljer menyerna på skärmen.
Laser
Rikta fjärrkontrollen mot visningsskärmen. Tryck och håll denna knapp nedtryckt för att aktivera laserpekaren.
Fyra riktningsknappar (Endast i datorläge) Fungerar som datortangentbord (fyra riktningsknappar). Denna funktion
är endast tillgänglig när projektorn med en USB-kabel.
Page down (Endast i datorläge) Använd denna knapp för att bläddra nedåt. Denna funktion endast tillgänglig när projektorn ansluten till en dator med en USB­kabel.
True color
Växla vitstyrkan mellan 3 och 10.
Source
Manuell inställning av källa för videosignalen.
Page up (Endast i datorläge) Använd denna knapp för att bläddra uppåt. Denna funktion är endast tillgänglig när projektorn är ansluten till en dator med en USB-kabel.
Enter
Bekräftar ett markerat val.
Freeze
Ett tryck på "Freeze" fryser bilden på skärmen. Tryck igen för att avbryta funktionen.
ViewSonic 7 PJ557DC/PJ559DC/PJ560DC
är ansluten till en dator
är
är

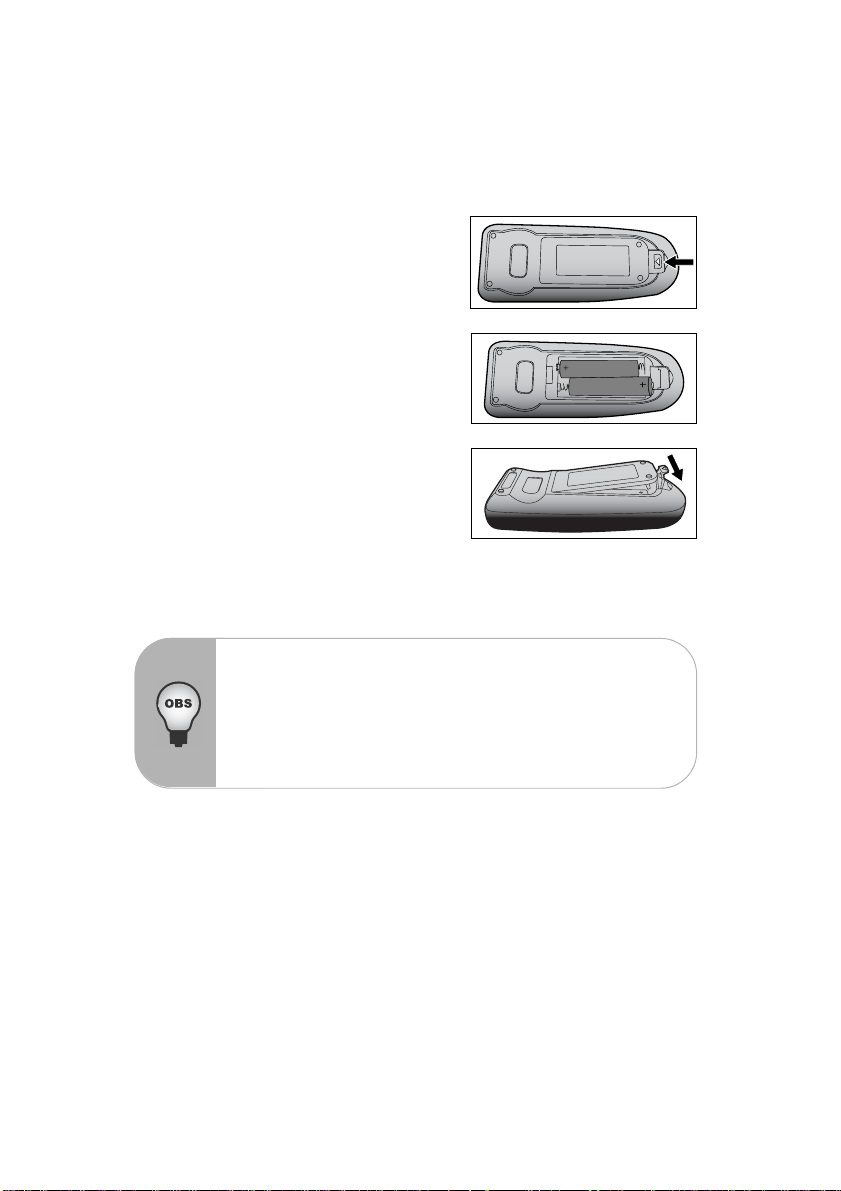

Installera batterierna
Förvara batterierna utom räckhåll för barn. De kan svälja batterierna av
misstag.
Ladda ej upp batterierna efter användning och utsätt dem inte för eld eller
vatten.
Släng inte använda batterier med hushållssoporna. Släng batterierna i
enlighet med dina lokala föreskrifter.
Fara för explosion föreligger om batterierna ersätts felaktigt. Byt endast till
batterier av den typ som rekommenderas av tillverkaren.
1. Öppna batteriluckan i riktning som på bilden.
2. Sätt i batterierna enligt diagrammet på insidan av batterifacket.
3. Stäng batterifacket genom att skjuta luckan på plats igen.
ViewSonic 8 PJ557DC/PJ559DC/PJ560DC
Använda fjärrkontrollen
10
15
7m
5m
5m
Frezze
Page down
Page up
True color
Source
Laser
Enter
10
15
7m
5m
5m
Frezze
Page down
Page up
True color
Source
Laser
Enter
Rikta ej laserpekaren direkt mot ögonen på folk (i synnerhet ej på små barn).
Det föreligger risk för skada på ögonen.
Fjärrkontrollen kan få funktionssvårigheter vid solsken eller andra starka ljus
så som fluorescerande lampor som lyser mot fjärrsensorn.
Manövrera fjärrkontrollen från en plats där fjärrsensorn är synligSe till att ej tappa den eller skaka den häftigt.Förvara fjärrkontrollen avskilt från platser med höga temperaturer och
luftfuktighet.
Blöt ej ner fjärrkontrollen med vatten och placera ej blöta föremål på den.Montera ej isär fjärrkontrollen
Peka fjärrkontrollen mot den infraröda fjärrsensorn och tryck på en knapp.
Använda projektorn framifrån
Använda projektorn bakifrån
ViewSonic 9 PJ557DC/PJ559DC/PJ560DC
Installation
1
5
2
6
3
7
4
När kablar ansluts bör nätsladdarna för både projektorn och den externa utrustningen
vara utdragna ur vägguttagen.
Figuren ovan visar en exempelanslutning. Detta betyder inte att alla dessa
enheter kan eller måste vara anslutna samtidigt.
Kablarna som följer med projektorn kan skilja sig från dem i illustrationen
ovan. De kablar som ingår baseras på den faktiska beställningens leverans.
Ansluta projektorn
VGA-kabel (D-sub till D-sub) Kabel för VGA (D-Sub) till HDTV (RCA) Ljudkabel S-videokabel Kabel för RS-232 RCA-videokabel USB-kabel
ViewSonic 10 PJ557DC/PJ559DC/PJ560DC
Slå på/av projektorn
Slå på projektorn:
1. Ta bort projektorns linsskydd.
2. Anslut nätsladden och de perifera signalkablarna.
3. Tryck på knappen för att slå på projektorn. Det tar en minut eller så för projektorn att värma upp.
4. Slå på din källa (dator, bärbar dator, DVD-spelar eller dyl.) Projektorn söker automatiskt upp källsignalen.
Om du ansluter flera källor till projektorn samtidigt, tryck på Source-
Var ning:
Slå av projektorn
1. Tryck på knappen för att stänga av projektorlampan. Meddelandet
2. Tryck på knappen igen för att bekräfta.
3. Dra ut nätsladden ur eluttaget och ur projektorn.
4. Slå inte på projektorn genast efter att den har stängts av.
knappen.
Ta bort linsskyddet innan du slår på strömbrytaren.Titta aldrig rakt in i linsen när lampan är påslagen. Detta kan skada dina
ögon. Det är särskilt viktigt att barn ej tittar in i linsen.
av? Tryck på "Power" igen."
visas på skärmen.
"Stänga
Kylfläktarna fortsätter att gå under en avkylningscykel.
När ljusdioden för "Lampa" börjar blinka har projektorn gått in i vänteläge.
Om du vill slå på projektorn igen måste du vänta till dess den har avslutat
avkylningscykeln och gått in i vänteläge. När den väl är i vänteläge trycker du på igen för att starta om projektorn.
ViewSonic 11 PJ557DC/PJ559DC/PJ560DC
Justera projektorn
För att undvika att skada projektorn bör höjdjusteringsfoten och
sidojusteringsfoten kontrolleras så att de är helt infällda innan projektorn placeras i bärväskan.
Justera projektorns höjd
Projektorn är utrustad med en fot, med vilken man kan justera bildens höjd. För att höja eller sänka bilden:
1. För att höja eller sänka bilden trycker du på knappen för höjdjustering vilket höjer eller sänker projektorns front. Släpp knappen för att låsa den justerade positionen.
2. För att jämna till bilden gentemot skärmen vrider du på foten för sidojustering.
Justera projektorns zoom och fokus
1. Fokusera bilden genom att vrida på fokuseringsringen. Det rekommenderas att fokusering görs med stillbild.
2. Justera bilden genom att vrida på zoom-ringen.
ViewSonic 12 PJ557DC/PJ559DC/PJ560DC
Justera storleken på den projicerade bilden
(M
1,2m
3,0m
2,0m
30,08
49,96
74,94
124,90
249,80
227,83
113,92
68,35
45,57
27,34
Placera projektorn i horisontell position; andra positioner kan förorsaka att
värme byggs upp vilket orsakar skada på projektorn.
Se till att hålen för värmeventilationen inte är blockerade.Använd inte projektorn i en rökig miljö. Rester av rök kan ansamlas på
kritiska delar (d.v.s. DMD, linskonstruktionen o.s.v.).
Ta hjälp av bilden och tabellen nedan för att avgöra bildskärmsstorlek och projektionsavstånd.
Projektionsavstånd
(meter)
1.2 30,08 27,34 2 49,96 45,57 3 74,94 68,35 5 124,9 113,92
10 224,80 227,83
ViewSonic 13 PJ557DC/PJ559DC/PJ560DC
Bildskärmsstorlek ( för 4:3-bildformat, diagonal vidd)
Bredbild (tum) Normal (tum)
Använda menyerna
Projektorn har flerspråkiga skärmmenyer genom vilka du kan göra bildjusteringar och en mängd andra inställningar.
ViewSonic 14 PJ557DC/PJ559DC/PJ560DC
Manövrering
1. Tryck
2. När skärmmenyn visas, använd S / T för att välja en funktion i huvudmenyn.
3. Efter att du har valt den önskade huvudmenyfunktionen trycker du X för att gå in
4. Justera inställningarna med W / X.
5. Tryck på Meny-knappen på kontrollpanelen eller MENU-knappen på
6. För att gå ur skärmmenyn, tryck Meny-knappen på kontrollpanelen eller MENU -
Meny- knappen på kontrollpanelen eller MENU- knappen på
fjärrkontrollen
i undermenyn för att göra inställningarna.
fjärrkontrollen och skärmen återgår till att visa huvudmenyn.
knappen på fjärrkontrollen igen. Skärmmenyn stängs och projektorn sparar automatiskt de nya inställningarna.
för att öppna menyn på skärmen.
Picture (Dator- / videoläge)
Brightness
Gör bilden ljusare eller mörkare.
Contrast
Anger skillnaden mellan mörka och ljusa områden.
Color Setting
Justerar färgernas temperatur Vid högre temperatur förefaller skärmen kallare; vid lägre temperatur förefaller skärmen varmare. Om du väljer "Llser" kan "Red", "Green" och "Blue" justeras.
Keystone
Korrigerar för projektionsförvrängning.
Aspect Ratio
Välj hur bilden ska passas in på skärmen:
4:3 : Insignalen från källan skalas till att passa projektionsskärmen. 16:9 : Insignalen från källan skalas till att passa bredden på skärmen.
Det finns flera optimerade fabriksinställningar för olika typer av bilder.
PC : För dator eller bärbar dator. Movie : För hemmabio. sRGB : För standardfärgerna för dator. User : Sparar egna användarinställningar.
Screen Type
Välj typ för projiceringsskärmen.
White Intensity
Ökar ljusstyrkan hos vita områden.
Gamma
Påverkar presentationen av mörka partier. Med högre gammavärde kommer mörka partier att se ljusare ut.
ViewSonic 15 PJ557DC/PJ559DC/PJ560DC
Computer Image (Datorläge)
Frequency
Justera tidspassningen för projektorn i relation till datorn.
Tracking
Justera faspassningen för projektorn i relation till datorn.
H-position (Horisontell position)
Justerar bilden åt höger eller vänster inom projektionsområdet.
V-position (Vertikal position)
Justerar bilden uppåt eller nedåt inom projektionsområdet.
Video Image (Videoläge)
Color
Justerar färgintensiteten.
Sharpness
Gör bilden skarpare eller mjukare.
Tint
Justerar färgerna mot rött eller grönt.
Sound (Dator- / videoläge)
Volume
Justerar ljudnivån.
Mute
Tyst. Stänger tillfälligt av ljudet helt.
Setting (Dator- / videoläge)
Menu Position
Välj var menyn visas på bildskärmen.
Projection
Justera bilden så att den matchar projektorns placering: upprättstående eller upp-och­ner, framför eller bakom skärmen. Invertera eller spegelvänd bilden efter behov.
Signal Type
Specificera källan till den datorsignalenhet som du vill projicera.
YPbPr : För komponentsignalerna 480p,576p,720p och 1080i. RGB : För VGA-signal YCbCr : För komponentsignalerna 480i och 576i.
Lamp Counter
Visar hur länge lampan har varit i gång (i timmar).
Lamp Counter Reset
Återställer lampans räknare till 0 timmar.
ViewSonic 16 PJ557DC/PJ559DC/PJ560DC
Power Saving
Om apparaten inte används under en viss tid stänger projektorn automatiskt av strömmen.
Auto Source
Söker automatiskt efter källa till insignal.
ECO Mode
Använd den här funktionen för att blända av lampans sken vilket sänker strömförbrukningen och ökar lampans livslängd.
High Altitude
Vändningen på hög Höjd sätt operera fläkten på full fart fortsatt till tillåta med rätt hög höjd svarat om projekt.
Filter Mode
Då ett luftfilter har anslutits som tillval måste Filterläge slås på, annars kan maskinen bli överhettad och stängs då av automatiskt.
OSD Timeout
Anger hur länge skärmmenyn visas (i sekunder, då inga funktioner används).
Option (Dator- / videoläge)
Blank Screen
Gör skärmen tillfälligt tom och välj vilken färg skärmbilden ska ha då den här funktionen är aktiverad.
Start-up Screen
Välj vilken startskärm som ska visas då projektorn slås på eller är utan insignal. "Användare" är den skärmbild som du själv har sparat.
Screen Capture
Fångar och sparar den aktuella projektionsbilden och gör till startskärm.
Password
Ange eller ändra lösenordet. När lösenordsfunktionen har lagts till krävs det att lösenord anges då projektorn slås på.
DCR (Dynamic Contrast Ratio, dynamiskt kontrastforhallande)
Med DCR (dynamiskt kontrastforhallande) aktiverat forstarks kontrastforhallandet genom att gora morka scener annu morkare. Med DCR avaktiverat atergar projektorn till normal kontrastinstallning.
*DCR paverkar lampans livslangd och ljudnivan i systemet.
Language (Dator- / videoläge)
Välj vilket språk som skärmmenyerna ska visas på.
Factory Default (Dator- / videoläge)
Återställer alla menyinställningar till fabriksinställningarna.
ViewSonic 17 PJ557DC/PJ559DC/PJ560DC
Underhåll
Stäng av projektorn och dra ur nätsladden ur vägguttaget innan du utför
underhållsarbete.
Se till att linsen är kall innan den rengörs.Använd ej rengöringsmedel eller kemikalier annat än vad som angivits ovan.
Använd ej bensen eller thinner.
Använd ej kemiska sprejer.Använd endast mjuk trasa eller linspapper.
Projektorn behöver lämpligt underhåll. Du bör hålla linsen ren eftersom eventuellt damm, smuts och fläckar kommer att projiceras på skärmen och försämra bildkvaliteten. Om andra delar behöver bytas ut, kontakta din återförsäljare eller kvalificerad servicepersonal. När du skall rengöra någon del av projektorn skall strömmen slås av och stickkontakten dras ur först.
Var ning: Öppna aldrig projektorns hölje. Farliga spänningsförhållanden råder inuti projektorn och dessa kan orsaka svår skada. Försök inte själv reparera produkten. Vänd dig till kvalificerad servicepersonal för alla reparationer.
Rengöring av linsen
Torka försiktigt av linsen med linsrengöringspapper. Rör ej vid linsen med händerna.
Rengöring av projektorhöljet
Torka av försiktigt med en mjuk trasa. Om smuts och fläckar ej enkelt kan avlägsnas, använd en mjuk trasa fuktad med vatten eller vatten och milt rengöringsmedel. Torka torrt med en mjuk, torr trasa.
Rengöring av luftfiltret
Luftfiltret, som sitter på undersidan av projektorn, bör rengöras efter var hundrade timme av användning. Om det inte rengörs med jämna mellanrum kan det täppas igen av damm och förhindra att projektorn får tillräckligt god ventilation. Detta kan orsaka överhettning och skada projektorn.
För att rengöra luftfiltret:
1. Stäng av projektorn och dra ur nätsladden ur vägguttaget.
2. Ta bort skyddet till luftfiltret så som illustrationen visar.
3. Rengör luftfiltret.
För att rengöra filtret
rekommenderas att du använder en dammsugare avsedd för datorer och annan kontorsutrustning.
Om smuts är svår att få bort eller om
4. Byt ut filtret.
5. Fäst filterskyddet på plats igen.
6. Anslut återigen sladden till projektorn.
filtret är skadat ska det bytas ut.
ViewSonic 18 PJ557DC/PJ559DC/PJ560DC
Byte av lampa
Lampan blir mycket varm efter det att projektorn har stängts av med
strömbrytaren. Om du rör vid lampan kan du bränna fingrarna. När du ersätter lampan bör du vänta minst 45 minuter för låta lampan svalna.
Rör under inga omständigheter vid lampglaset. Lampan kan explodera om
den hanteras oförsiktigt, vilket inkluderar att röra vid lampans glas.
Lampans livslängd är olika från lampa till lampa och beroende på
användningsmiljön Det finns ingen garanti att varje lampa har samma livslängd som den tidigare. Vissa lampor går sönder och har kortare livstid än vissa andra, likadana lampor.
En lampa kan explodera som ett resultat av vibrationer, stötar eller
degeneration efter timmar av användning, så den lider mot slutet av sin livslängd. Risken för explosion varierar med den miljö eller de förhållanden som projektorn och lampan har använts.
Bär skyddshandskar och glasögon då lampan lagas eller tas loss.Snabba av-/påslagningar skadar lampan och förkortar dess livslängd. Vänta
i minst fem minuter innan du stänger av projektorn efter att ha slagit på den.
Använd inte lampan i närheten av papper, tyg eller andra brännbara
material, och täck ej heller över den med sådana material. Detta kan orsaka brandfara.
Använd inte lampan i en miljö som innehåller brännbara substanser, så som
thinner. Detta kan orsaka brandfara och explosionsrisk.
Se till att området är noggrant ventilerat då lampan används i en
syreatmosfär (i luften) Om ozon andas in kan det orsaka huvudvärk, illamående, yrsel o.s.v.
Lampan innehåller metallen kvicksilver. Om lampan går sönder kommer
kvicksilvret i lampan att nå ut utanför projektorn. Lämna genast området om lampan splittras under drift och vädra ut platsen i minst 30 minuter för att undvika att kvicksilverångorna andas in. Detta kan annars vara skadligt för användarnas hälsa.
Med tiden som projektorn används kommer lampans klarhet att gradvis försämra och lampan blir mer mottaglig för skador. Vi rekommenderar att lampan byts ut när ett varningsmeddelande visas. Försök inte byta ut lampan på egen hand. Kontakta kvalificerad servicepersonal för att sköta bytet.
ViewSonic 19 PJ557DC/PJ559DC/PJ560DC
1. Stäng av projektorn.
Kassera den använda lampan enligt de lokala föreskrifterna.Kontrollera att skruvarna är ordentligt åtdragna. Skruvar som ej är helt
åtdragna kan orsaka skador och olyckor.
Eftersom lamporna är gjorda av glas bör enheten ej tappas och glaset ej
skrapas.
Återanvänd ej en gammal lampa. Detta kan göra att lampan exploderar.Se till att projektorn är avstängd och att nätsladden är utdragen innan byte
av lampan företas.
Använd ej projektorn med lampan borttagen.
2. Om projektorn har installerats i ett takfäste, ta ner projektorn ur fästet.
3. Dra ur nätsladden.
4. Lossa skruvarna på sidan av lampskyddet och ta bort det.
5. Ta bort skruvarna ur lampmodulen, lyft på handtaget och lyft ut modulen.
6. Sätt i en ny lampmodul i projektorn och dra till skruvarna.
7. Sätt tillbaka lampskyddet och dra åt skruvarna.
8. Slå på projektorn. Om lampan inte tänds efter uppvärmningen, pröva att installera om lampan.
9. Återställ lampans räkneverk. Se menyn "Inställningar".
ViewSonic 20 PJ557DC/PJ559DC/PJ560DC
Specifikation
Skärmtyp Enkel 0,55" DLP-panel Upplösning (pixlar) XGA (1024 × 768) Lins Manuell zoom (1,1x) Kontrastratio 2000:1 Skärmstorlek 27,8” – 255” Lampa PJ557DC: 180W; PJ559DC: 200W; PJ560DC: 260W Källa in / ut D-Sub 15 pin, S-video, kompositvideo, USB, RS-232, Ljud in,
Högtalare 10W (5W x 2) Videokompatibilitet NTSC 3,58, NTSC4.43
Avläsningsfrekvens Horisontell frekv. Vertik al frekv.
Brusnivå Normal: 36dB; ECO: 34dB Omgivning Användning:
Strömförsörjning Växelström 100 - 240 V, 50 - 60 Hz Strömförbrukning PJ557DC/PJ559DC: 265 W ; PJ560DC: 340W Storleksdimensioner 277 x 223 x 110 mm Vikt 2,9 kg (6,4lb) Obs: Utseende och specifikation kan ändras utan att härom meddelas i förväg.
Ljud ut.
PAL -6 0, M, N SECAM, HDTV (480i/p, 576i/p, 720p, 1080i)
31 - 79 KHz 50 - 85 Hz
Temperatur: 5°C till 35°C Luftfuktighet: 30%-85% Förvaring: Temperatur: 20°C till 60°C Luftfuktighet: 30%-85%
ViewSonic 21 PJ557DC/PJ559DC/PJ560DC
Appendix
LED-indikatormeddelanden
LED-typ Färg Status Betydelse
LAMP LED TEMP LED
LAMP LED TEMP LED
LAMP LED TEMP LED
LAMP LED TEMP LED
LAMP LED TEMP LED
LAMP LED TEMP LED
LAMP LED TEMP LED
GrönAvBlinkande-Projektorn är i vänteläge.
Grön Grön
Grön Grön
Orange
Grön
Orange Orange
Grön
Röd
Orange
Av
Fast
Blinkande
Blinkande
Projektorsystemet har problem med sin fläkt, projektorn kan ej starta.
Fast
Lampan är i god kondition och projicerar med
Fast
maximal ljusstyrka.
Fast
Lampan har tjänat ut sin livslängd och måste
Fast
snart bytas. Lampan kommer att fortsätta fungera till dess den är helt slut. Byt lampan. Om lampan är avstängd kommer ballasten ej att fungera.
Fast
Projektorn håller på att stängas av och
Fast
fläktmotorn kyler ner lampan inför avstängingen. Dra ej ur nätsladden eller stäng av strömmen innan lampans diodlampa börjar blinka. Fläktmotorn stänger av när lampan har svalnat.
Fast
Temperaturen är för hög. Lampan kommer att stängas av. Fläktmotorn kyler ned lampan.
Fast-Lampan kunde inte tändas. Om temperaturen
är för hög kommer fläktarna att kyla av lampan.
ViewSonic 22 PJ557DC/PJ559DC/PJ560DC
Kompatibilitetslägen
Dator:
Kompatibilitet Upplösning H-sync [KHz] V-sync [Hz]
VGA 640 x 480 31,5 59,9
SVGA 800 x 600 35,2 56,3
XGA 1024 x 768 48,4 60,0
SXGA 1152 x 864 64,0 70,0
1280 x 960 60,0 60,0
WXGA 1280 x 768 47,8 60,0
Video
Signal Horisontell frekvens (kHz) Vertikal frekvens (Hz)
480i 15,8 kHz 60 Hz
480p 31,5 kHz 60 Hz
576i 15,6 kHz 50 Hz 576p 31,3 kHz 50 Hz 720p 45,0 kHz 60 Hz 720p 37,5 kHz 50 Hz
1080i 33,8 kHz 60 Hz 1080i 28,1 kHz 50 Hz
1280 x 1024 64,0 60,0
1280 x 800 49,7 59,8
37,9 72,8 37,5 75,0 43,3 85,0
37,9 60,3 48,1 72,2 46,9 75,0 53,7 85,1
56,5 70,1 60,0 75,0 68,7 85,0
67,5 75,0
75,0 75,0
60,3 74,9 68,6 84,8
62,8 74,9
ViewSonic 23 PJ557DC/PJ559DC/PJ560DC
Felsökning
Läs de symptom och åtgärder som är listade här nedan innan du skickar projektorn på reparation. Om problemet kvarstår - kontakta din lokala återförsäljare eller servicecenter. Se även avsnittet "Indikatormeddelanden"
Problem med att starta
Om ljuset ej tänds:
Se till att nätsladden är säkert ansluten till projektorn och att den andra änden ansluten till ett strömförande vägguttag.
Tryck på strömbrytaren igen.
Dra ur nätsladden och vänta en kort stund, koppla sedan in den och tryck på strömbrytaren
Problem med bilden
Om "Söker efter källa" visas:
Tryck på källa för insignal.
Kontrollera att den yttre källan är påslagen och ansluten.
Vid datoranslutning, kontrollera att din bärbara dators externa videoport påslagen. Se vidare i datorns bruksanvisning.
Om bilden är ofokuserad:
Kontrollera att linsskyddet är öppet.
Justera fokus med fokuseringsringen medan skärmmenyn visas. (Bildstorleken bör ej
ändra sig. Om den gör det justerar du zoom och inte fokus.)
Kontrollera projektionslinsen och se efter om den behöver rengöras.
Om bilden flimrar eller instabil vid datoranslutning:
Tryck på knappen
Tryck på Menu -knappen på kontrollpanelen eller MENU-knappen på
fjärrkontrollen. Gå till Computer Image och justera Frequencg eller Tracking.
igen..
Source
-knappen (Källa)
Resync
på kontrollpanelen
en eller flera gånger för att välja en annan aktiv
.
är
är
Problem med fjärrkontrollen
Om fjärrkontrollen inte fungerar:
Kontrollera att ingenting blockerar fjärrkontrollens mottagare på fram- eller
baksidan av projektorn. Använd fjärrkontrollen inom dess verkningsområde.
Rikta fjärrkontrollen mot skärmen eller mot fram- eller baksidan på projektorn.
Flytta fjärrkontrollen så att den är mer direkt framför eller bakom projektorn och inte så långt åt sidan.
ViewSonic 24 PJ557DC/PJ559DC/PJ560DC
PJ557DC/PJ559DC/PJ560DCViewSonic 25
Kundtjänst
För teknisk support eller produkttjänst, se tabellen nedan eller kontakta din återförsäljare. OBS! Du behöver produktens serienummer.
Land/Område Webbsida Telefon
Sverige www.viewsoniceurope.com/se/ www.viewsoniceurope.com/uk/Support/Calldesk.htm
ViewSonic 26 PJ557DC/PJ559DC/PJ560DC
Begränsad Garanti
VIEWSONIC® PROJEKTOR
WGarantin omfattas av följande:
ViewSonic garanterar att dess produkter är fria från brister i material och utförande under garantiperioden. Om en produkt visar sig vara defekt i material eller utförande under garantiperioden kommer ViewSonic att enligt beslut efter eget bedömande att reparera eller byta ut produkten mot en likadan produkt. Utbytesprodukt eller reservdelar kan innefatta nytillverkade eller ombyggda delar eller komponenter.
Garantins livslängd:
Nord- och Sydamerika: 3 år för alla delar exklusive lampan, 3 år för arbete, 1 år för originallampan från datum för första konsumentinköp. Europa: 3 år för alla delar exklusive lampan, 3 år för arbete, 1 år för originallampan från datum för första konsumentinköp. Andra områden eller länder: Rådfråga din lokala återförsäljare eller lokala ViewSonickontor om garantiinformation. Lampgaranti är föremål för villkor och avtal, kontroll och godkännande. Gäller endast tillverkarens installerade lampa. Alla tillbehörslampor som köps separat har garanti under 90 dagar.
Garantins skyddsomfång:
Denna garanti gäller endast för första köpare/konsument.
Följande omfattas ej av garantin:
1. Produktförvilkenserienumretharheltellerdelvisutraderatsellermodierats.
2. Skada, kvalitetsförsämring eller felfunktion som beror av: a. Olycka, felaktig användning, slarv, brand, vatten, blixtnedslag, force majeure eller annat
lagahinder,ickeauktoriseradproduktmodikation,ellerunderlåtelseattföljainstruktioner
som medföljer produkten.
b. Reparationer eller försök till reparationer utförda av person som inte auktoriserats av
ViewSonic. c. Produktskada vid leverans. d. Uttag eller installation av produkten.
e.Orsakerexteriörtprodukten,såsomelspänningsuktueringarellerströmavbrott.  f.AnvändningavtillbehörellerdelarsomejuppfyllerViewSonicspecikationer.
g. Normalt slitage. h. Annan orsak som inte hänför sig till produktfel.
3. Varje produkt som uppvisar vad som kallas “fosforinbränning”, vilket sker när en statisk bild
visas på produkten under en längre tid.
4. Servicekostnader avseende uttag, installation och färdigställande.
För beställning av service:
1. Vill du ha information om hur du erhåller service under garantiperioden, kontakta ViewSonic kundtjänst (Se sidan för kundsupport). Du kommer att behöva ange produktens serienummer.
2. För att erhålla service under garanti krävs att du presenterar följande: (a) ursprunglig inköpshandling (kvitto) med datum, (b) namn, (c) adress, (d) en beskrivning av problemet och (e) produktens serienummer.
3. Se till att leverera produkten med förbetald fraktkostnad i dess originalförpackning till ViewSonic eller till ett auktoriserat servicecenter för ViewSonic.
4. För ytterligare information eller namnet på närmaste servicecenter för ViewSonic, ta kontakt med ViewSonic.
Begränsning av underförstådda garantier:
Det föreligger inga garantier, explicit eller underförstått, vilka har omfång utöver den häri givna beskrivningen, inklusive underförstådd garanti för säljbarhet och riktighet för något särskilt ändamål.
Uteslutande av skadestånd:
Viewsonic skadeståndsskyldighet är begränsad till kostnaden för reparation eller utbyte av produkten. Viewsonic skall ej hållas ansvarigt för:
1. Skada på annan egendom som förorsakas av defekter hos produkten, skador som beror
påolämplighet,förlustvidanvändningavprodukten,tidsförlust,protbortfall,förlorat
affärstillfälle, förlust av goodwill, störning i affärsförhållande eller annan kommersiell förlust, även om möjligheten till sådana skador har omtalats.
2. Andra skador, såsom olycksbetingade eller följdskador eller liknande.
3. Anspråk mot kunden från annan part.
Verkan enligt delstatslag (USA):
Denna garanti ger dig vissa speciella juridiska rättigheter. Du kan även ha andra rättigheter vilka varierar från delstat till delstat. Vissa stater medger ej inskränkningar i underförstådda garantier och/eller tillåter ej uteslutande av olycksbetingade eller följdskador. Ovannämnda begränsningar och uteslutanden gäller därför eventuellt inte i ditt fall.
Försäljning utanför USA och Kanada:
För garantiinformation om och service av viewsonic-produkter som säljs utanför USA och Kanada, ska kontakt tas med ViewSonic eller med lokal återförsäljare för ViewSonic. Garantiperioden för den här produkten i huvudlandet Kina (ej medräknat Hong Kong, Macao och Taiwan) är föremål för villkor och förhållanden för Underhållsgarantikortet.
FöranvändareiEuropaochRysslandnnsfullständigagarantivillkorpåwww.viewsoniceurope.
com under Support/Warranty Information (information om support/garanti).
4.3: Projector Warranty PRJ_LW01 Rev. 1h 06-25-07
PJ557DC/PJ559DC/PJ560DCViewSonic 27
Loading...
