简介.................................................................................................1

投影机特点 .................................................................................................................. 1

包装内容...................................................................................................................... 2

投影机概览 .................................................................................................................. 3

使用本产品.....................................................................................5

控制面板...................................................................................................................... 5

连接端口...................................................................................................................... 6

遥控器 ......................................................................................................................... 7

安装电池...................................................................................................................... 8

遥控操作...................................................................................................................... 9

安装...............................................................................................10

连接投影机 ................................................................................................................ 10

打开 / 关闭投影机 ...................................................................................................... 11

调节投影机 ................................................................................................................ 12

菜单操作.......................................................................................14

维护...............................................................................................18

清洁镜头.................................................................................................................... 18

清洁投影机外壳 ......................................................................................................... 18

清洁空气过滤器 ......................................................................................................... 18

更换灯泡.................................................................................................................... 19

规格...............................................................................................21

附录...............................................................................................22

LED 指示灯信息 ........................................................................................................ 22

兼容模式.................................................................................................................... 23

故障排除.................................................................................................................... 24

客户支持.................................................................................................................... 25

有限担保.................................................................................................................... 26

ViewSonic PJ557DC/PJ559DC/PJ560DC

简介

表示已压缩。

投影机特点

本投影机集高性能光学引擎投影及用户友好本投影机具备以下特点：

 单芯片 0.55" Texas Instruments DLP  XGA （1024 x 768 像素）  影像大小自动重新调整（自动同步）为 1024 x 768 全屏幕，缩放比例压缩兼容

VGA、 SVGA、 XGA 和 SXGA*

 兼容 Macintosh

计算机

 兼容 NTSC、 PAL 、 SECAM 和 HDTV  配备 D-Sub 15 针端子，可连接模拟视频  用户友好的多语种屏幕显示菜单  先进的电子梯形校正功能

AC 电源线相关说明

AC 电源线必须满足使用本投影机时所在国家的要求。请将您的 AC 电源插头与下面的图片进行比对，确保使用适当的 AC 电源线。如随附的 AC 电源线与您的 AC 电源插座不匹配，请与经销商联系。本投影机使用带接地连接的 AC 电源插头。请务必使用适合该插头的插座。使用这种接地型插头是出于安全目的，请勿大意。我们强烈建议您使用同样配备接地型 AC 电源插头的视频源设备，以避免电压波动导致信号干扰。

设计于一身，可靠性高，且易于使用。

技术

ViewSonic 1 J557DC/PJ559DC/PJ560DC

包装内容



请保留原装运箱及包装材料；以备日后装运投影机之需。为提供最佳保护，请将投影机按照出厂时包装方式重新包装。



附件和组件可能随经销商和地区的不同而不同。

打开投影机包装后，请清点以下项目：

投影机及镜头盖 AC 电源线 VGA 线（D-SUB 至 D-SUB）

复合视频线 S-Video 线红外遥控器遥控器用 AAA

用户手册快速使用指南投影机手提箱

ViewSonic 2 J557DC/PJ559DC/PJ560DC

型电池

投影机概览

2 4 5 6 73

8911

12 10

前视图

镜头盖 AC 电源插座

升降按钮扬声器

镜头盖吊带控制面板

投影镜头缩放环

前红外遥感器变焦环

通风孔灯罩

滤气器盖

ViewSonic 3 J557DC/PJ559DC/PJ560DC

后视图



本投影机可安装在天花板上使用。包装不含天花板安装件。

连接端口

Kensington 锁孔后红外遥感器通风孔

底视图

升降支座

吊装孔倾斜调节支座

ViewSonic 4 J557DC/PJ559DC/PJ560DC

使用本产品

1 2

3 4

568 7

控制面板

LED

Lamp （灯泡 LED 指示灯）请参阅 “LED 指示灯信息”。

Temp （温度 LED 指示灯）请参阅 “LED 指示灯信息”。

按钮功能

四向按钮

用于选择项目或调节所选项目。

Enter

进入子菜单及确认菜单选择。在色温设置、灯泡使用时数归零单操作中激活选项。

Resync

使投影机与来自计算机的输入信号重新同步。

Power

打开 / 关闭投影机。

显示或退出屏幕显示菜单。

Source

手动选择输入信号来源。

及恢复出厂设置等菜

ViewSonic 5 J557DC/PJ559DC/PJ560DC

连接端口

1 2 3 4 5 6 7 8 9

Audio Out

连接扬声器或其他音频输入设备。

Computer Out

连接计算机显示器等设备。

Audio In

连接视频设备的音频输出。

Computer In

连接影像输入信号（模拟 RGB 或分量视频）。

Computer In

连接影像输入信号（模拟 RGB 或分量视频）。

RS-232

如果需要通过计算机操控投影机，请将该端口与计算机的 RS-232C 端口相连。

S-Video

连接视频设备的 S-Video 输出。

Video

连接视频设备的复合视频输出。

SERVICE

用于固件升级。

ViewSonic 6 J557DC/PJ559DC/PJ560DC

遥控器

4 5

Power

打开 / 关闭投影机。

四向按钮

- 用于选择项目或调节所选项目。黑屏 - 右键可当作黑屏功能。临时关掉屏幕显示。再次按下可取消关掉黑屏功能。

显示或退出屏幕显示菜单。

Laser

将遥控器对准观看屏幕，按住该按钮可激活激光指向器。

四向按钮（仅用于计算机模式）用作计算机键盘（四个方向键）。该功能仅

在将投影机

连接至计算机时可用。 Left （仅用于计算机模式）

可当作鼠标右键。该功能仅影机

通过 USB 线缆连接至计算机

时可用。

ViewMatch

将白光饱和度在 3 和 10 之间切换。

Source

手动选择输入信号来源。 Right （仅用于计算机模式）

可当作鼠标左键。该功能仅在将投影机通过 USB 线缆连接至计算机时可用。

Enter

确认选择。

Freeze

暂停屏幕影像。再次按下可取消画面静止功能。

通过 USB 线缆

在将投

ViewSonic 7 J557DC/PJ559DC/PJ560DC

安装电池



请将电池置于儿童无法触及之处。误吞电池可能会导致死亡。



切勿对废旧电池充电，或将电池投于火中或水中。



请勿将废旧电池随生活垃圾一同丢弃。请遵照当地法规处理废旧电池。



更换电池不当可能会发生爆炸。请仅使用厂商推荐的同类型电池更换。

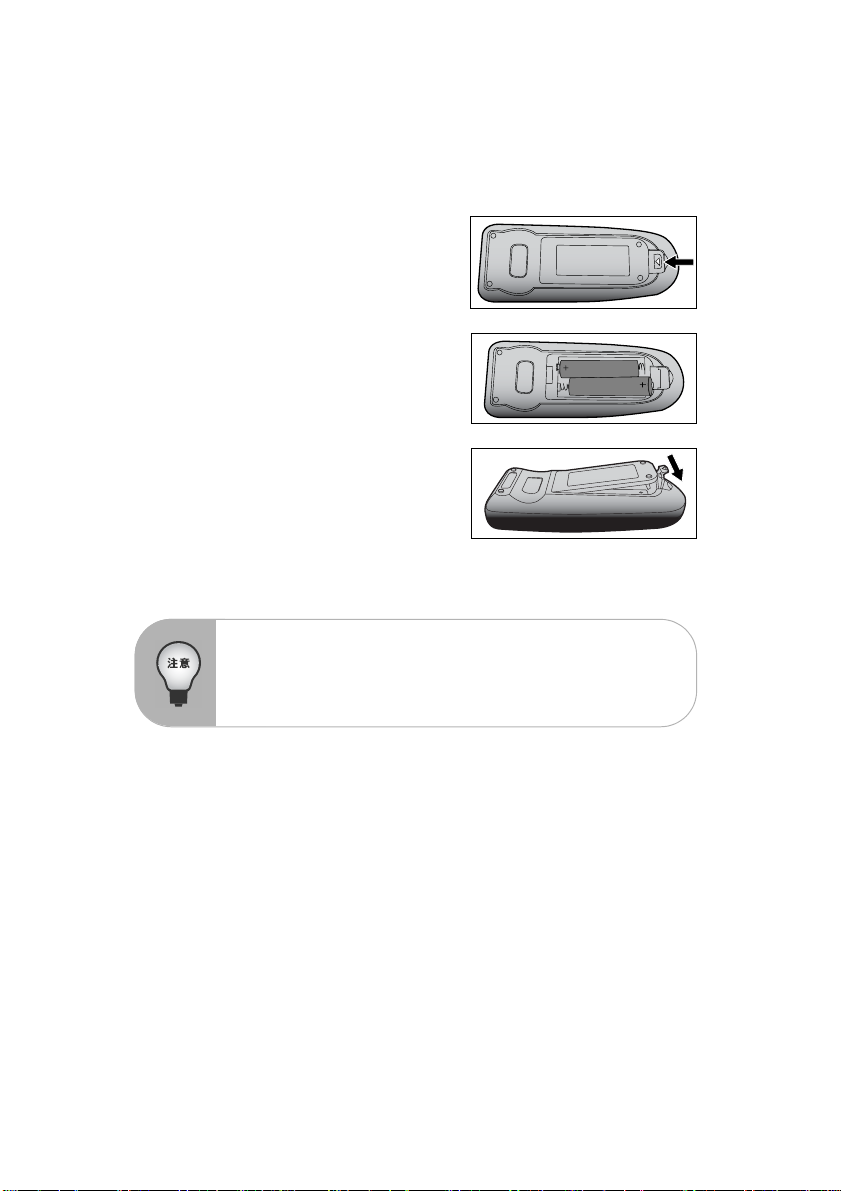

按照图示方向打开电池舱盖。

按照图示方法将电池装入电池舱内。

3. 关闭电池舱盖，固定到位。

ViewSonic 8 J557DC/PJ559DC/PJ560DC

遥控操作



切勿将激光指向器直接对准人眼（特别是小孩）。否则可能会损伤眼睛。



当日光或其他强光（如荧光灯）照射在遥感器上时，遥控器可能无法操作。



请在可以看到遥感器的位置操作遥控器。



请勿使遥控器跌落或摇晃遥控器。



请将遥控器置于远离高温或高湿度之处。



请勿使遥控器沾水或在其上放置潮湿物品。



切勿拆卸遥控器。

将遥控器对准红外遥感器按下按钮。

 前方操控投影机

 后方操控投影机

ViewSonic 9 J557DC/PJ559DC/PJ560DC

安装



连接线时，应将投影机及外围设备

的电源线从插座上拔下。



上图为示范连接，并不表明可以或必须同时连接所有这些设备。



投影机所附线材可能不同于上图所示。所附线材随实际出货向别的不同而不同。

连接投影机

VGA 线（D-SUB 至 D-SUB） VGA (D-Sub) 至 HDTV (RCA) 线

Audio 线 S-Video 线

RS-232 线复合视频线

USB 线

ViewSonic 10 J557DC/P J559 DC/PJ5 60DC

打开 / 关闭投影机

打开投影机：

取下投影机镜头盖。

连接

3.按

警告：

关闭投影机：

1.按

电源线及外围设备信号线。

按钮打开投影机。投影机需花费打开信号源（计算机、笔记本、

分钟左右暖机。

DVD

等设备）。投影机会自动检测信号源。

 如果投影机同时连接多个信号源，请按 Source 按钮。

 接通电源前，请先取下镜头盖。  灯泡亮起时，切勿直视镜头。否则会损伤眼睛。请特别注意勿让儿童直视镜

头。

按钮关闭投影机灯泡。此时屏幕会显示消息键”。再次按

按钮确认。

“关闭电源 ? 请再次按下电源

 冷却风扇会继续运转一个冷却周期。 

Lamp LED

开始闪烁时，表明投影机已进入待机模式。

 如需重新开启投影机，必须等投影机完成冷却周期并进入待机模式才行。进入

待机模式后，只需按按钮即可重新开启投影机。

断开电源插座与投影机间的请勿在关闭投影机后立即开启投影机。

电源线连接。

ViewSonic 11 J557DC/P J559 DC/PJ5 60DC

调节投影机



在将投影机放入装运箱之前，为避免损坏投影机，请务必完全收回升降支座和倾斜调节支座。

调节投影机高度

本投影机配备了一个升降支座，可调节影像高度。升高或降低影像：

要升高或降低影像，请按下升降按钮，升高或降低投影机的前部。松开按钮即可锁定调节高度。

要将屏幕上的影像调节为水平状态，请旋转倾斜调节支座，即可微调高度。

调节投影机缩放和变焦

旋转变焦环可调节影像变焦。建议执行调焦操作时使用静止图像。

滑动缩放环可调节影像。

ViewSonic 12 J557DC/P J559 DC/PJ5 60DC

调节投影影像大小

30.08

(Min.)

49.96

74.94

124.90

249.80

(Max.)

227.83

113.92

68.35

45.57

27.34

1.2m

3.0m

5.0m

10.0m

2.0m



请将投影机水平放置；其他放置方式可能会积累热量，从而损坏投影机。



请确保热量通风孔无堵塞。



切勿在烟气环境中使用投影机。烟气残留物可能会积累在重要部件上（如

DMD

、镜头组件等）。

请参照下面的图像和表格确定影像大小和投影距离。

投影距离

（米）

屏幕大小（4:3 图像比例的对角线长度）

广角（英寸）长焦（英寸）

1.2 30.08 27.34

2 49.96 45.57

3 74.94 68.35

5 124.90 113.92

10 249.80 227.83

ViewSonic 13 J557DC/P J559 DC/PJ5 60DC

菜单操作

本投影机提供多语种屏幕显示菜单，可以让您进行影像调节及更改设置变量。

ViewSonic 14 J557DC/P J559 DC/PJ5 60DC

操作方式

按下控制面板上的

屏幕显示菜单出现后，使用

选中需要的主菜单功能后，按 X 进入该功能设置的子菜单

使用

W / X

按下控制面板上若要退出屏幕显示菜单，按钮。屏幕显示菜单关闭，同时投影机自动保存新设置。

Menu 按钮或遥控器上的 MENU 按钮，

S / T

选择主菜单中的功能。

调节设置。

的 Menu 按钮

或遥控器上的 MENU 按钮，屏幕即返回到主菜单。

请再次按下控制面板上的 Menu

打开屏幕显示菜单。

。

按钮

或遥控器上的 MENU

画面（计算机 / 影像模式）

亮度

增加或减少影像亮度。

对比度

设置亮、暗区域之间的差异。

色温设置

调节色温。高温使画面偏冷；低温使画面偏暖。选择 “自定义”时，可调节 “红” 、

“绿”、“蓝”。

梯形校正

校正梯形失真。

纵横比

选择使画面适应屏幕的方式：

 4:3 ：缩放信号源以适应投影屏幕。  16:9 ：缩放信号源以适应屏幕宽度。

显示模式

本投影机提供多种适合各种影像的厂商预置显示模式。

 计算机：适合计算机或笔记本。  电影：适合家庭影院系统。  sRGB ：适合计算机的标准色彩。  自定义：记忆用户设定。

屏幕类型

选择投影屏幕的类型。

白光饱和度

增加白色区域的亮度。

灰度

该选项会显示黑色场景的表现力。灰度值越高，黑色场景越亮。

ViewSonic 15 J557DC/P J559 DC/PJ5 60DC

计算机图像（计算机模式）

频率

调节投影机相对于计算机的定时。

相位

调节投影机相对于计算机的相位。

水平位置

调节影像在投影区域内的左右位置。

垂直位置

调节影像在投影区域内的上下位置。

视频图像（视频显示）

色彩

调节色彩的饱和度。

鲜明度

锐化或柔化影像。

色相

使颜色向红色或绿色变换。

声音（计算机 / 影像模式）

音量

调节音量级别。

静音

临时切断声音输出。

设置（计算机 / 影像模式）

菜单位置

选择显示屏幕上的菜单位置。

投影

调节影像以匹配投影机定位：垂直或上下颠倒、屏幕前方或后方。相应地颠倒或翻转影像。

信号类型

指定需要投影的 Computer In 端子信号源。

 YPbPr ：分量视频 480p、 576p、 720p、 1080i 信号  RGB ：VGA 信号  YCbCr ：分量视频 480i、 576i 信号

灯泡使用时数

显示灯泡已使用的时间（小时数）。

灯泡使用时数归零

将灯泡使用时数重置为 0 小时。

ViewSonic 16 J557DC/P J559 DC/PJ5 60DC

自动关机

如果在指定时间内未执行任何操作，则自动关闭投影机电源。

自动搜索信号

自动搜索信号源。

经济模式

该功能会调低投影机的灯光输出，从而降低功耗并延长灯泡使用寿命。

高海拔

开启高海拔模式会使风扇持续全速运转，以便使投影机进行适当的高海拔冷却。滤网模式

装上选配的滤网时，务必开启 “滤网模式” ; 否则，机器将因过热而自动关机。

屏幕菜单显示时间

屏幕显示菜单处于静止状态的显示时间（秒）。

选项（计算机 / 影像模式）

黑

屏

暂时关掉屏幕，激活该功能时可选择屏幕颜色。

启动画面

选择开启投影机或无信号输入时显示的启动画面。选择“自定义”可设置为您自己捕捉的画面。

屏幕截图

截取当前投影画面作为启动画面。

密码

设置或更改密码。添加密码功能后，启动投影机时必须输入预设密码才能投影影像。

DCR （动态高对比技术）

启用 DCR 可以加深黑色屏，进一步增强对比度。禁用 DCR 将回到普通对比性能。

*DCR 会影响灯泡寿命和系统噪声性能

语言（计算机 / 影像模式）

选择屏幕显示菜单使用的语言。

恢复出厂设置（计算机 / 影像模式）

将所有菜单设置恢复为出厂设置。

ViewSonic 17 PJ557DC/PJ559DC/PJ560DC

维护



开始维护工作前，请关闭投影机并将

电源线从电源插座上拔下。



清洁前务必等待镜头冷却。



请勿使用上述药剂以外的去污剂或化学药品。切勿使用苯或稀释剂。



请勿使用化学喷雾器。



请仅使用软布或镜头纸。

投影机需要进行适当的维护。投影镜头应保持清洁，如果沾染灰尘或污迹，则会在屏幕上投影出污点，降低投影画质。如需更换任何其他部件，请与经销商或合格的维修人员联系。清洁投影机的任何部件时，请务必先关闭投影机并拔掉电源。

警告：切勿打开投影机的任何盖板。投影机内存在危险电压，可造成严重的人身伤害。切勿尝试自行维修本产品。如需维修服务，请与合格的维修人员联系。

清洁镜头

请使用镜头清洁纸轻轻擦拭镜头。切勿用手触摸镜头。

清洁投影机外壳

请用软布轻轻擦拭。如果灰尘和污迹不易清除，可使用潮湿软布、水或中性洗涤剂擦拭，然后用柔软干布擦干。

清洁空气过滤器

投影机每使用 100 小时后，应清洁一次位于投影机底部的空气过滤器。如不定期清洁空气过滤器，则其可能被灰尘堵塞，致使投影机无法正常通风，从而导致投影机过热并损坏。

清洁空气过滤器：

关闭投影机并拔下插座上的

取下空气过滤器盖板，如图所示。

清洁空气过滤器。

 建议使用为计算机及其他办公设备设

计的小型真空吸尘器清洁过滤器。

 如果灰尘难以清除或过滤器出现破

损，请予以更换。更换过滤器。装上空气过滤器盖板。重新连接投影机电源。

电源线。

ViewSonic 18 J557DC/P J559 DC/PJ5 60DC

更换灯泡



按电源按钮关闭投影机后，投影灯处于高温状态。如果触摸投影灯，可能会烫伤手指。因此在更换投影灯时，请等待至少

分钟，以便投影灯冷却下来。



切勿在任何时候触摸投影灯玻璃。投影灯可能会因操作不当（包括触摸投影灯玻璃）而爆炸。



因使用环境存在差异，不同投影灯的使用寿命可能亦不相同。我们无法保证每盏投影灯都拥有相同的使用寿命。某些投影灯可能会在较其他同类投影灯使用

时间短的情况下出现故障或达到使用寿命。



投影灯可能会因震动、撞击或老化（使用时数达到使用寿命）而爆炸。发生爆炸的风险可能随投影机和投影灯的使用环境或使用条件的不同而不同。



固定或分离投影灯时，请穿戴防护手套和防护眼镜。



快速开－关周期会损坏投影灯和减少投影灯使用寿命。开启投影机后，要等待至少

分钟以后才能关闭投影机。



请勿在纸张、布料及其他易燃物质旁边操作投影灯或将此类物质法制轨道在投影灯上。否则，可能会导致火灾。



切勿在包含易燃物质（如稀释剂）的空气中操作投影灯。否则可能会导致火灾或爆炸。



在氧气环境（空中）中操作投影灯时，请保证使用区域或房间完全通风。吸入臭氧可导致头痛、恶心、头晕眼花等症状。



投影灯内包含无机汞。一旦投影灯发生爆炸，其内的汞就会跑出投影机。如果投影灯在操作时发生破碎，请立即离开该区域，并使该区域通风至少

分

钟，以免吸入汞气。否则会使用户健康受损。

随投影机使用时间的增长，投影灯的亮度会逐渐降低，并易于损坏。如果投影机显示警告消息，我们建议您更换灯泡。请勿尝试自行更换灯泡。请联系合格的维修人员更换灯泡。

ViewSonic 19 J557DC/P J559 DC/PJ5 60DC



请遵照当地法规处理废旧投影灯。



请确保正确拧紧螺钉。未完全拧紧螺钉可能会导致人身伤害或发生事故。



由于投影灯是玻璃制品，因此请勿使其掉落或受到刮擦。



请勿使用废旧投影灯。否则可导致投影灯爆炸。



更换投影灯前，请务必关闭投影机并拔下

电源线。



未取下灯罩时，请勿使用投影机。

关闭投影机。

如投影机安装于天花板上，请先将其取下。

拔下电源线。

拧松灯罩侧的螺钉并取下灯罩。

取下灯具模组上的螺钉，拉起把手，取出模组。

将新灯具模组插入投影机内并拧紧螺钉。

放回灯罩并拧紧螺钉。

开启投影机。若过了暖机时间后灯泡仍未点亮，请尝试重新安装灯泡。

重置灯泡使用时数。请参阅 “设置”菜单。

ViewSonic 20 J557DC/P J559 DC/PJ5 60DC

规格

显示类型单芯片 0.55" DLP 面板分辨率（像素） XGA (1024 × 768) 镜头手动变焦 (1.1x) 对比度屏幕大小 30” - 250” 灯泡输入 / 输出信号源 D-Sub 15 针、 S-video、复合视频、USB、 RS-232、 Audio

扬声器视频兼容性

扫描频率水平扫描频率垂直扫描频率

噪声级别正常：36dB ；经济：34dB 环境工作时：

电源要求功耗尺寸重量注意：设计及规格如有变更，恕不另行通知。

2000:1

PJ557DC: 180W; PJ559DC: 200W; PJ560DC: 260W

In、 Audio Out 10W (5W x 2) NTSC 3.58, NTSC4.43 PAL-60, M, N SECAM, HDTV (480i/p, 576i/p, 720p, 1080i)

31 - 79 KHz 50 - 85 Hz

温度：5°C 至 35°C 湿度：30%-85% 存放时：温度：-20°C 至 60°C 湿度：30%-85%

AC 100 - 240 V, 50 - 60 Hz PJ557DC/PJ559DC:265 W ; PJ560DC:340W 277 x 223 x 110 mm

2.9 kg (6.4lb)

ViewSonic 21 J557DC/P J559 DC/PJ5 60DC

附录

LED 指示灯信息

LED 类型色彩饱和度状态含意

LAMP LED TEMP LED

绿灭

绿绿

琥珀色

绿

琥珀色琥珀色

绿红

琥珀色

灭

闪烁-投影机处于待机模式。

稳定闪烁投影机风扇存在问题，因而无法启动。

稳定稳定投影灯状态良好，正以最大亮度进行投影。

稳定稳定投影灯已到寿命极限，必须尽快更换。投影灯

会继续工作，直至出现故障。请更换投影灯。如投影灯熄灭，则表明镇流器出现故障。

稳定稳定投影机正在关闭，风扇马达正在冷却投影灯，

以便关机。Lamp LED 变为闪烁状态前，切勿拔下电源线或关闭电源。风扇马达会在投影灯冷却后关闭。

稳定闪烁温度过高。投影灯即将熄灭。风扇马达正在冷

却投影灯。

稳定-投影灯点亮失败。如果温度过高，则风扇会冷

却投影灯。

ViewSonic 22 J557DC/P J559 DC/PJ5 60DC

兼容模式

计算机：

兼容模式分辨率水平同步 [KHz] 垂直同步 [Hz]

VGA 640 x 480 31.5 59.9

37.9 72.8

37.5 75.0

43.3 85.0

SVGA 800 x 600 35.2 56.3

37.9 60.3

48.1 72.2

46.9 75.0

53.7 85.1

XGA 1024 x 768 48.4 60.0

56.5 70.1

60.0 75.0

68.7 85.0

SXGA 1152 x 864 64.0 70.0

67.5 75.0

1280 x 960 60.0 60.0

75.0 75.0

1280 x 1024 64.0 60.0

WXGA 1280 x 768 47.8 60.0

60.3 74.9

68.6 84.8

1280 x 800 49.7 59.8

62.8 74.9

影像：

信号水平扫描频率 (kHz) 垂直扫描频率 (Hz)

480i 15.8 kHz 60 Hz

480p 31.5 kHz 60 Hz

576i 15.6 kHz 50 Hz

576p 31.3 kHz 50 Hz

720p 45.0 kHz 60 Hz

720p 37.5 kHz 50 Hz

1080i 33.8 kHz 60 Hz

1080i 28.1 kHz 50 Hz

ViewSonic 23 J557DC/P J559 DC/PJ5 60DC

故障排除

将投影机送修前，请查阅下面列出的问题现象及解决方法。如果问题仍然存在，请与当地经销商或维修中心联系。另请参阅 “指示灯信息”。

启动问题

无任何灯点亮：



请确保电源线已与投影机牢固连接，且另一端

 再按一次电源按钮。 

拔下电源线，稍等片刻，然后重新插入电源线并再按一次

影像问题

如显示信号搜索中，则：



再按一次或多次 Source 按钮，

 确保已开启外部信号源且已连接。 

对于计算机连接，请确保笔记本的外部视频端口

如果影像脱焦：

 确保已打开镜头盖。 

显示屏幕显示菜单时，调节对焦环。（影像大小不应是缩放，而非对焦）。

 检查投影镜头是否清洁。

使用计算机连接时，如果影像闪烁或不稳定：



按控制面板上的 Resync 按钮

 按控制面板上的 Menu 按钮或遥控器上的 MENU 按钮，进入

率或相位

。

遥控器问题

如遥控器无法执行操作：

 确保没有任何物体阻碍投影机前部或后部的遥控接收器。在有效范围内使用遥控

器。

 将遥控器对准屏幕或投影机前部或后部。 

将遥控器移至更加正对投影机前部或后部的位置使用，

以选择其他信号源。

。

已插入电源插座内。

电源按钮。

已开启。请参阅计算机手册。

发生改变；否则表明您正调节

计算机图像

勿过于靠近侧面。

并调节

频

ViewSonic 24 J557DC/P J559 DC/PJ5 60DC

PJ557DC/PJ559DC/PJ560DCViewSonic 25

客户支持

关于技术支持或产品服务信息，请参见下表或与经销商联系。

注意信息：您需要提供产品列号。

国家/地区网站电话电子邮件

中国

香港

www.viewsonic.com.cn 800 820 3870 service.cn@cn.viewsonic.com

www.hk.viewsonic.com 852 3102 2900 service@ hk.viewsonic.com

ViewSonic 26 PJ557DC/PJ559DC/PJ560DC

有限担保

VIEWSONIC

担保涵盖的范围：

ViewSonic保证其产品在保修期之内不存在任何和工艺上的瑕疵，如果保修期内证实产品有材料或工艺方面的瑕疵，则ViewSonic将完全负责维修或以相同产品来更换。更换的产品或零件可能包括重新制造或重修整修的零件或组件。

担保有效时间：

南美与北美: 三年的所有零件保固( 除了灯泡)、三年的整体运作状况保固，以及自第一位消费者购买日起，一年的灯泡保固。歐洲: 三年的所有零件保固( 除了灯泡)、三年的整体运作状况保固，以及自第一位消费者购买日起，一年的灯泡保固。其它區域或国家: 请与当地经销商或ViewSonic联系。灯泡的担保受到条款/条件、确认及许可的限制。本保固于出厂时所安装的灯泡。其它另外购买的所有灯泡，保固期为九十天。

担保所保护对象：

本担保用于一手消费者。

担保不予保护的情形：

1. 任何序列号已被涂改、污损、或消除的产品。

2. 由于下列事项造成的损害、损伤、或故障。 a. 意外、不当使用、疏忽、火灾、浸水、电击或其它自然现象、未经授权之产品修

改、或未遵照产品所附指示操作。 b. 未获ViewSonic授权的任何人员进行修理或尝试修理。 c. 因为运送对产品造成的损坏。 d. 产品拆卸或安装。 e. 产品外部原因，例如电源不稳定或电源故障。 f. 使用的电源或零件不符合ViewSonic的规格。 g. 正常损秏。 h. 其它与产品缺点无关的原因。

3. 任何一款展示的产品都有一项通常称为「团体烧伤」，当静态图像在显示器上超长时间显示时，便会出现这种现象。

4. 移动、安装与设定的服务收费。

投影机

如何得到服务：

1. 有關如何在擔保期內獲得服務的信息，請與 ViewSonic 客戶支持聯繫（請參閱客戶支持書頁）。到時您需要提供產品的序列號。

2. 若要獲得擔保之服務，您需要提供（a）標有日期的原始購買單據、（b）您的姓名、（c）您的地址、（d）對故障的描述、（e）此產品的序列號。

3. 請以預付運費的方式將產品裝在原包裝箱內送到或運至經 ViewSonic 授權的服務中心或 ViewSonic 公司。

4. 想了解更多信息或獲取离您最近的 ViewSonic 服務中心名稱，請與 ViewSonic 公司聯繫。

默示担保的限制：

除此外叙述的(包括适销性及适合特定用途)默示担保之外，不存在任何明示或暗示的担保。

除外损害：

ViewSonic的责任限于修复或替换此产品的成本。ViewSonic对下列情形不承担任何负责：

1. 因此产品之瑕疵导致其它财产的损害、因不便利造成的损害、产品使用价值损失、时间损失、利润损失，商机损失，商誉损失，商务关系损失，或其它商业性的损失(即使已得知此等损失的可能性，也不承担任何责任)。

2. 任何意外的、衍生的或其它损害。

3. 任何其他方对客户之任何索赔。

州法律的效力：

此担保赋予您特定的法律权利，在不同州您可能还有其它权利。有些州不允许限制默示担保及/或不允许排除意外或衍生性损害，所以上述限制与排除对您不一定适用。

美国、加拿大以外地区的销售：

对于在美国和加拿大以外地区销售之ViewSonic产品的担保信息与服务，请联络ViewSonic 公司或您当地的ViewSonic经销商。中国大陆（香港、澳门、台湾地区除外）产品保修期限按照产品保修卡相关保修条款执行。对于欧洲和俄罗斯的用户，可以在 www.viewsoniceurope.com 的 Support/Warranty Information（支持/保修信息）部分了解详细的保修信息。

4.3: Projector Warranty PRJ_LW01 Rev. 1h 06-25-07

PJ557DC/PJ559DC/PJ560DCViewSonic 27

ViewSonic PJ557DC, PJ559DC, PJ560DC User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
