VIEWSONIC PJ556D User Manual

ViewSonic

PJ556D

DLP Projector

- User Guide

- Guide de l’utilisateur

- Bedienungsanleitung

- Guía del usuario

- Guida dell’utente

- Guia do usuário

- Användarhandbok

- Käyttöopas

-Pyководствопользователя

使用手冊 (繁體)

使用手冊(简体)

Model No. : VS11664

ViewSonic PJ556Di

Informations de conformité

Déclaration FCC

Cet appareil est conforme à l’article 15 des Règlements FCC. Son fonctionnement est sujet aux deux conditions suivantes: (1) Cet appareil ne doit pas provoquer d’interférences néfastes, et (2) cet appareil doit accepter toutes les interférences reçues, y compris celles pouvant provoquer un fonctionnement indésirable.

Cet équipement a été testé et déclaré conforme aux limites d’un dispositif numérique de la classe B, conformément à la partie 15 des règles de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nocives dans une installation résidentielle. Cet équipement produit, utilise et peut émettre une énergie à fréquence radio et s’il n’est pas installé et utilisé conformément aux instructions, peut provoquer des interférences nocives aux communications radio. Cependant, il n’y a aucune garantie que les interférences ne se produiront pas dans une installation particulière. Si cet équipement provoque des interférences nocives à la réception radio ou TV qu’il est possible de déterminer en mettant l’équipement en marche ou à l’

arrêt, l’utilisateur est encouragé à essayer de rectier les interférences en adoptant au moins l’une

des mesures suivantes :

• Réorienter ou déplacer l’antenne réceptrice.

• Augmenter la distance entre l’équipement et le récepteur.

• Brancher l’équipement sur une prise appartenant à un circuit autre que celui sur lequel est branché le récepteur.

• Consulter le distributeur ou un technicien radio/TV qualié.

Avertissement: Vous êtes averti que des changements ou des modications non expressément approuvés par la partie responsable de la vérication de la conformité peuvent annuler votre droit à

faire fonctionner l’équipement.

Pour le Canada

• Cet appareil numérique de Classe B est conforme à la norme canadienne ICES-003.

• Cet appareil numérique de la classe B est conforme à la

norme NMB-003 du Canada.

Conformité CE pour les pays européens

Cet appareil est conforme aux exigences de la directive EEC 89/336/EEC amendée par la 92/31/

EEC et l’article 5 de la 93/68/EEC concernant la “Compatibilité Electromagnétique” et la 73/23/EEC amendée par l’Article 13 de la 93/68/EEC concernant la “Sécurité”.

Les indications qui suivent sont destinées uniquement aux Etats membres de l’ Union Européenne:

Le symbole indiqué à droite est conforme à la directive européenne 2002/96/CE relative aux déchets d’équipements électriques et électroniques (WEEE).

Les produits qui portent ce symbole ne doivent pas être traités comme des déchets conventionnels; ils devront être traités conformément aux systèmes de récupération appropriés, conformément à la réglementation du pays ou de la zone où la mise au déchet a lieu.

iiViewSonic PJ556D

Instructions de sécurité importantes

1. Lisez ces instructions.

2. Gardez ces instructions.

3. Respectez tous les avertissements.

4. Suivez toutes les instructions.

5. N’utilisez pas cette unité à proximité de l’eau. Avertissement : Pour réduire le risque d’incendie

ou de choc électrique, n’exposez pas cet appareil à la pluie ou à l’humidité.

6. Nettoyez avec un tissu sec seulement.

7. Ne bloquez pas d’ouvertures d’aération. Installez selon les instructions du fabricant.

8. N’installez pas à proximité d’une source de chaleur tels que des radiateurs, bouches de

chauffage, fours ou autres dispositifs (y compris des amplificateurs) qui produisent de la chaleur.

9. Ne rendez pas inutile l’objectif sécuritaire la prise de type mise à terre polarisée. Une prise

polarisée a deux ches, l’une plus large que l’autre. Une prise mise à terre possède deux ches et une troisième fourche pour la mise à terre. La che large et la troisième fourche sont fournies

pour votre sécurité. Si la prise fournie ne correspond pas à votre prise murale, consultez un électricien pour remplacer la prise murale obsolète.

10. Protégez le cordon de secteur pour qu’on ne marche pas dessus ou qu’il soit pincé surtout au

niveau des prises, des réceptacles et au point où il sort de l’unité. Assurez-vous que la source d’ alimentation est proche de l’unité pour qu’elle soit facilement accessible.

11. N’utilisez que les accessoires spéciés par le fabricant.

12. Utilisez seulement avec un chariot, stand, trépied, monture ou table spécié par le

fabricant, ou vendu avec l’unité. Si vous utilisez un chariot, soyez prudent lorsque vous déplacez l’ensemble chariot/unité pour éviter des blessures ou une chute.

13. Débranchez l’unité si elle ne sera pas utilisée pour une longue période.

14. Conez tout entretient au personnel de service qualié. Une réparation est requise lorsque l’

unité a été endommagée, par exemple si le cordon a été endommagé, si un liquide a été renversé ou si des objets sont tombés dans l’unité, si l’unité a été exposé à de la pluie de l’ humidité, ne fonctionne pas normalement ou est tombée.

ViewSonic PJ556Diii

Déclaration de conformité RoHS (LSDEEE)

Ce produit a été conçu et fabriqué dans le respect de la directive 2002/95/EC du Parlement Européen et du Conseil relative à la limitation de l’utilisation de certaines substances dangereuses dans les équipements électriques et électroniques (Directive RoHS - LSDEEE) et il est déclaré respecter les valeurs de concentration maximum définies par le Comité technique d’adaptation (TAC) européen, qui sont les suivantes:

Substance

Concentration

maximale proposée

Concentration réelle

Plomb (Pb)

0,1% < 0,1%

Mercure (Hg)

0,1% < 0,1%

Cadmium (Cd)

0,01% < 0,01%

Chrome hexavalent (Cr

) 0,1% < 0,1%

Polybromobiphényle (PBB)

0,1% < 0,1%

Polybromodiphénylséthers (PBDE)

0,1% < 0,1%

Certains composants de produits mentionnés ci-dessus ne sont pas soumis à ces limitations, conformément aux dispositions de l’Annexe de la Directive RoHS (LSDEEE). Il s’agit des composants suivants:

Exemples de composants exemptés:

1. Le mercure contenu dans les lampes fluorescentes compactes ne dépassant pas 5 mg par

lampe ainsi que dans les lampes non spéciées dans l’Annexe de la Directive RoHS (LSDEEE).

2. Le plomb dans le verre des tubes cathodiques, les composants électroniques, les tubes

fluorescents et les composants électroniques en céramique (p.ex. les dispositifs piézolectriques).

Le plomb dans les soudures à haute température de fusion (c’est-à-dire les alliages à base de plomb contenant 85% ou plus de plomb en poids).

4. Le plomb en tant qu’élément d’alliage dans l’acier contenant jusqu’à 0,35 % de plomb en poids,

dans l’aluminium contenant jusqu’à 0,4 % de plomb en poids et dans les alliages de cuivre contenant jusqu’à 4 % de plomb en poids.

ivViewSonic PJ556D

Informations de copyright

La lampe dans ce produit contient du mercure. Mettez au rebut en respectant la réglementation de protection de l’environnement en vigueur.

Copyright © ViewSonic® Corporation, 2007. Tous droits réservés. Macintosh et Power Macintosh sont des marques déposées par Apple Computer, Inc. Microsoft, Windows, Windows NT et le logo de Windows sont des marques déposées par Microsoft Corporation aux États-Unis et dans d’autres pays. ViewSonic et le logo des trois oiseaux, ainsi que OnView, ViewMatch et ViewMeter sont des

marques déposées par ViewSonic Corporation. VESA est une marque déposée par Video Electronics Standards Association. DPMS et DDC sont

des marques commerciales de VESA. PS/2, VGA et XGA sont des marques commerciales déposées d’International Business Machine

Corporation. Décharge de responsabilité : La société ViewSonic Corporation ne peut être tenue pour

responsable d’erreurs techniques ou d’impression ni d’omissions dans le présent manuel ; dommages directs ou indirects résultant de la livraison, des performances ou de l’utilisation de ce produit; ViewSonic Corp. décline également toute responsabilité vis-à-vis des performances ou de l’ utilisation de ce produit.

Dans un souci amélioration constant de ses produits, ViewSonic Corporation se réserve le droit

de modier les spécications du produit sans avis préalable. Les informations contenues dans ce

document peuvent changer sans préavis. Aucune partie de ce document ne peut être copiée, reproduite ou transmise par quelque moyen

que ce soit, dans n’importe quel but, sans l’autorisation écrite préalable de ViewSonic Corporation.

Enregistrement du produit

Pour répondre à vos besoins à venir et pour recevoir toutes les informations supplémentaires au moment de leur parution, veuillez enregistrer votre produit par le biais d’Internet à l’adresse suivante: www.viewsonic.com. Le CD-ROM de l’assistant ViewSonic vous permet également d’ imprimer le formulaire d’enregistrement que vous pouvez envoyer à ViewSonic par courrier ou par télécopie.

Pour votre information

Nom du produit

Numéro du modèle : Numéro du document : Numéro de série: Date d’achat:

PJ556D ViewSonic DLP Projector VS11664 PJ556D-1_UG_FRN Rev. 1C 02-27-07

ViewSonic PJ556D1

Consignes de Sécurité

Lisez toutes ces instructions avant d’utiliser votre projecteur et conservez-les pour pouvoir les consulter ultérieurement.

1. Vériez que le voltage de fonctionnement de l’appareil est identique au voltage

de votre alimentation locale.

2. Si un liquide ou un objet solide venait à pénétrer à l’intérieur du boîtier, débranchez

l’appareil et faites-le vérier par un personnel qualié avant de continuer à

l’utiliser.

3. N’essayez pas de réparer ce produit vous-même car le fait d’ouvrir ou de retirer les

capots pourrait endommager les composant se trouvant à l’intérieur et annulerait votre garantie.

4. Ne placez pas ce produit sur un chariot, un support ou une table instable. Le

produit pourrait tomber, ce qui pourrait gravement l’endommager.

5. Débranchez l’appareil de la prise murale s’il ne doit pas être utilisé pendant

plusieurs jours. Pour débrancher le cordon, tirez sur la che. Ne tirez jamais sur

le cordon lui-même.

6. La prise murale doit se trouver à proximité de l’appareil et doit être facilement

accessible.

7. Ne placez pas le projecteur dans un endroit où le cordon risque d’être piétiné car

cela pourrait eflocher ou endommager les ls ou la prise. Faites attention à ce

qu’il n’y ait pas de risque de trébucher.

8. Ne regardez jamais dans l’objectif du projecteur quand la lampe est allumée car

la lumière vive peut vous blesser les yeux. Ne laissez jamais les enfants regarder dans l’objectif quand il est allumé.

9. Ne placez pas votre main ou des objets près des trous de ventilation. L’air qui

s’en échappe est chaud.

10. N’ouvrez jamais les couvercles du projecteur excepté le couvercle de la lampe.

Des voltages dangereux circulent à l’intérieur du projecteur pouvant provoquer des blessures graves. Excepté ce qui spécialement expliqué dans ce Manuel

de l’Utilisateur, n’essayez pas de réparer ce produit vous-même. Conez toute réparation à un personnel qualié.

11. Débranchez le projecteur de la prise murale avant de le nettoyer. Utilisez un

chiffon humide pour nettoyer le boîtier du projecteur. N’utilisez pas de nettoyants liquides ou d’aérosols.

12. Rangez les matériels d’emballage (pour le projecteur, les accessoires et les pièces

en option) hors de portée des enfants car ces sacs peuvent entraîner la mort par suffocation. Soyez particulièrement vigilants en présence de petits enfants.

2ViewSonic PJ556D

13. Pour des raisons de ventilation, le ventilateur continue de fonctionner après avoir éteint le projecteur. Ne débranchez pas le cordon d’alimentation tant que le ventilateur ne s’est pas arrêté de tourner.

14. Le projecteur est équipé de trous de ventilation (entrée) et de trous de ventilation (sortie). N’obstruez pas ou ne placez rien près de ces fentes, ou la chaleur interne risque de s’accumuler, entraînant la dégradation des images ou risquant d’endommager le projecteur.

15. Quand vous remplacez la lampe du projecteur, ne touchez jamais la nouvelle ampoule à mains nues. Les résidus invisibles laissés par la graisse de vos mains peuvent diminuer la durée de vie de l’ampoule. L’utilisation de gants non pelucheux ou de doigtiers est recommandée.

16. Ce produit doit être placé loin de toute source de chaleur, telle que radiateurs, appareils de chauffage, cuisinières ou tout autre appareil (y compris des

amplicateurs) produisant de la chaleur.

17. Ne surchargez pas les prises murales, les rallonges ou prises multiples car cela pourrait entraîner un risque d’incendie ou d’électrocution.

ViewSonic PJ556D3

Remarques sur le cordon d’alimentation CA

Le cordon d’alimentation CA doit être conforme aux exigences du pays où vous

utilisez un projecteur. Vériez le type de prise CA à l’aide du schéma ci-dessous et

utilisez le cordon d’alimentation CA adéquat. Si le cordon d’alimentation CA fourni ne correspond pas à votre prise de courant CA, contactez votre vendeur. Ce projecteur

est équipé d’une prise de cordon CA avec mise à la terre. Vériez que votre prise

secteur est adaptée à la prise du cordon. Ne supprimez la protection de cette prise avec mise à la terre. Nous recommandons fortement d’utiliser un périphérique source vidéo aussi équipé d’une prise de cordon CA avec mise à la terre pour protéger contre

les interférences de signal dûes aux uctuations du voltage.

4ViewSonic PJ556D

TABLE DES MATIÈRES

Présentation ............................................................................................................6

Caractéristiques du Projecteur ..........................................................................6

Contenu de l’Emballage ....................................................................................7

Vue d’Ensemble du Projecteur ..........................................................................8

Utiliser le Produit ..................................................................................................10

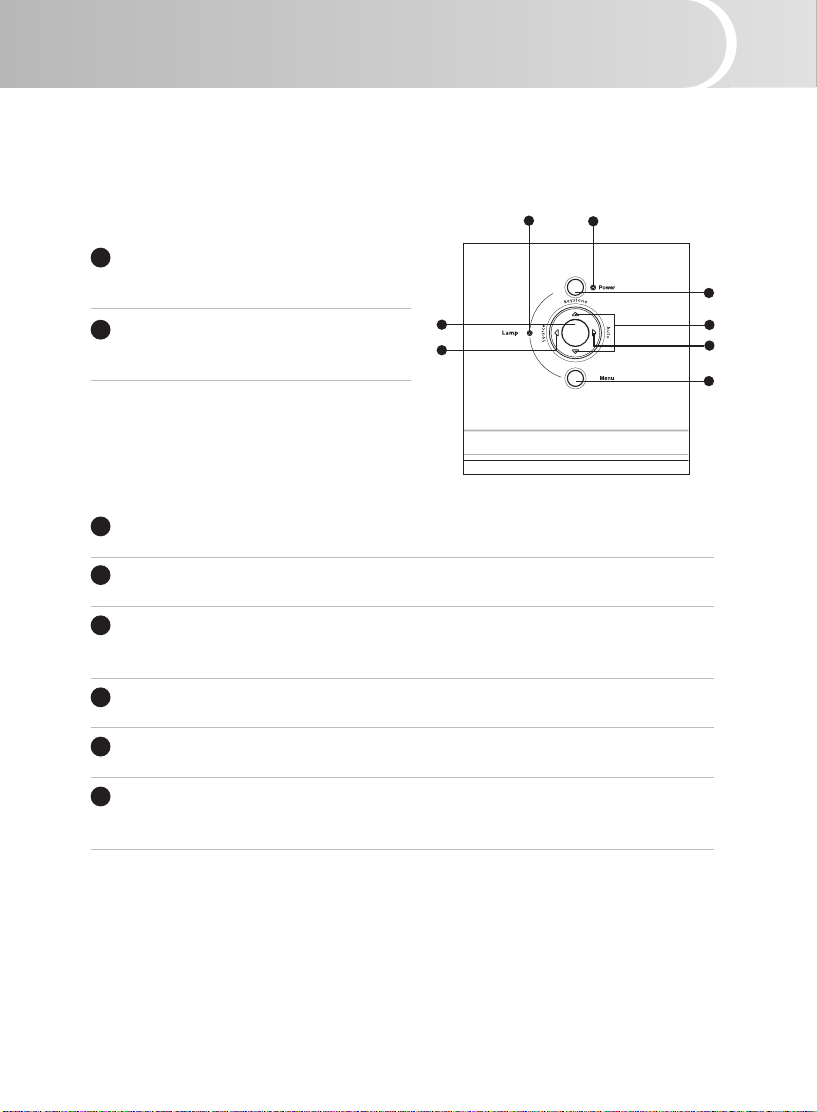

Panneau de contrôle .......................................................................................10

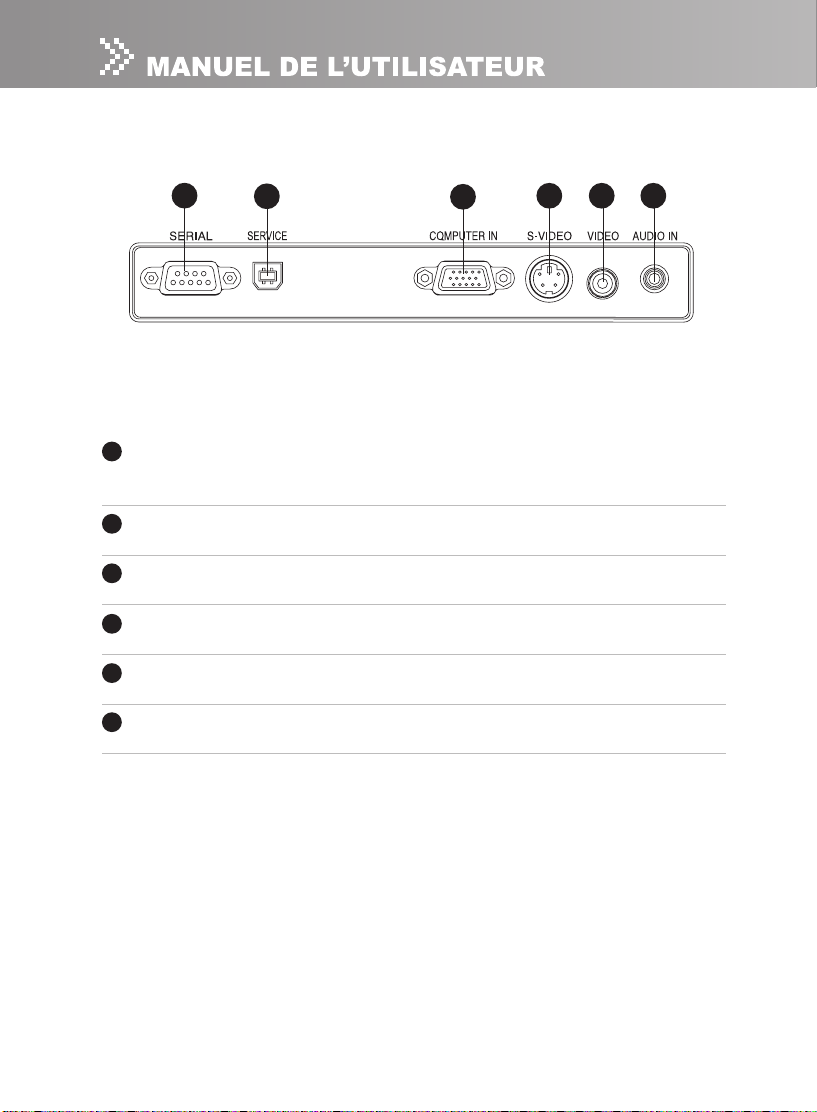

Ports de Connexion .........................................................................................11

Télécommande................................................................................................12

Utilisation de la Télécommande ......................................................................14

Installation ............................................................................................................15

Connecter le Projecteur...................................................................................15

Allumer/Eteindre le Projecteur.........................................................................16

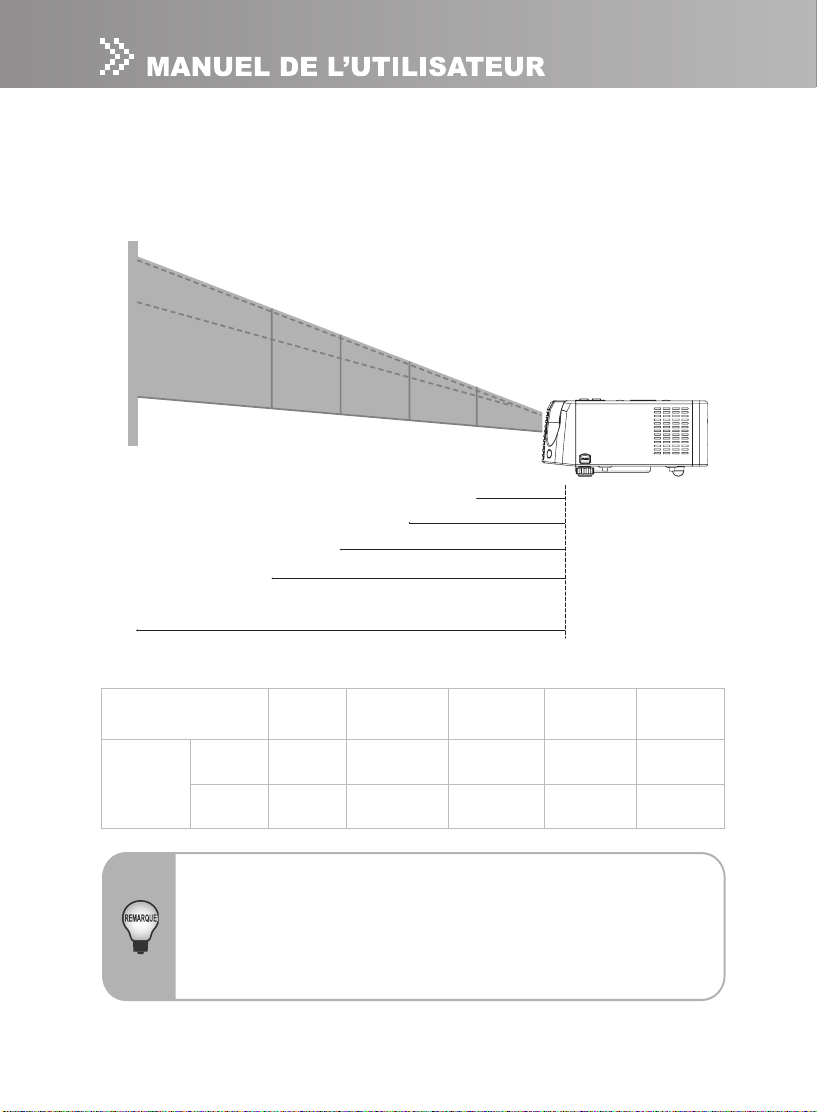

Réglage de l’image projetée............................................................................17

Opération du Menu ...............................................................................................20

Image (Mode Ordinateur / Vidéo) ....................................................................22

Vidéo (Mode Vidéo) .........................................................................................23

Afchage (Mode Ordinateur) ...........................................................................23

Langue (Mode Ordinateur / Vidéo) ..................................................................24

Avancé (Mode Ordinateur / Vidéo) ..................................................................24

Audio (Mode Ordinateur / Vidéo) .....................................................................24

Entretien ................................................................................................................25

Nettoyer l’objectif .............................................................................................25

Nettoyage du Boîtier du Projecteur .................................................................25

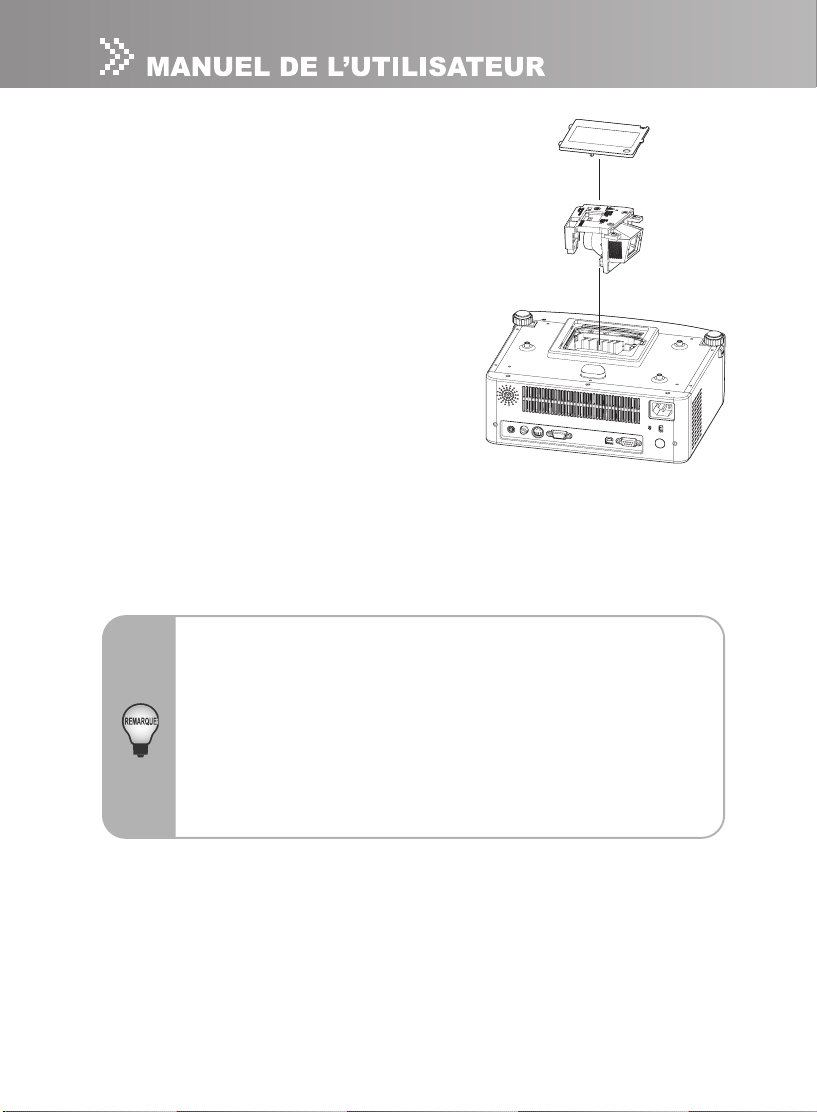

Remplacer la Lampe .......................................................................................26

Spécications .......................................................................................................28

Appendice .............................................................................................................29

Messages d’Indicateur Lumineux ....................................................................29

Modes de Compatibilité ...................................................................................30

Dépannage ......................................................................................................31

ViewSonic PJ556D5

* signie compressé.

Présentation

Caractéristiques du Projecteur

Le projecteur comporte un système de projection à moteur optique de haute

performance et un design convivial pour offrir une grande abilité et une grande

facilité d’utilisation.

Le projecteur offre les caractéristiques suivantes:

Technologie DLP® Texas Instruments à simple puce 0,55” XGA (1024 x 768 pixels) Objectif de zoom manuel 1,2X Redimensionnement auto d’image (Auto-Sync.) en plein écran 1024 x 768 avec

compatibilité de compression d’échelle pour VGA, SVGA, XGA et SXGA*

Compatible avec les ordinateurs Macintosh

Compatible avec NTSC, PAL, SECAM, et HDTV Télécommande multifonctions Terminal 15 broches D-Sub pour connectivité vidéo analogique Menu d’afchage d’écran convivial multilingue (OSD) Correction trapézoïdale électronique avancée

6ViewSonic PJ556D

Conservez le carton d’origine et autres matériels d’emballage, car ils pourront

s’avérer utiles si vous devez expédier l’appareil. Pour une plus grande protection, remballez votre appareil tel qu’il était emballé à l’origine en usine.

Les accessoires et les composants peuvent varier suivant les vendeurs et la

région.

La pile au Lithium est placée dans la télécommande. Retirez le ruban isolant

transparent en le tirant avant l’utilisation.

Contenu de l’Emballage

Quand vous déballer le projecteur, assurez-vous que vous avez tous ces composants:

Projecteur avec cache

d’objectif

Cordon d’alimentation

Câble VGA (D-SUB vers

D-SUB)

Câble vidéo composite

Câble Audio

Télécommande (IR)

avec pile au Lithium

Mallette de transport

du projecteur

Manuel de l’utilisateur

Accessoire Optionnel:

Câble VGA (D-SUB) vers HDTV (RCA)

Câble S-Vidéo

Guide Rapide

Câble RS232

Câble USB

ViewSonic PJ556D7

1 12 3 4 5 6

1 Trous de ventilation 2 Objectif de projection 3 Capte ur de télé comman de IR

avant

4 Cache de l’objectif 5 Pied Elévateur

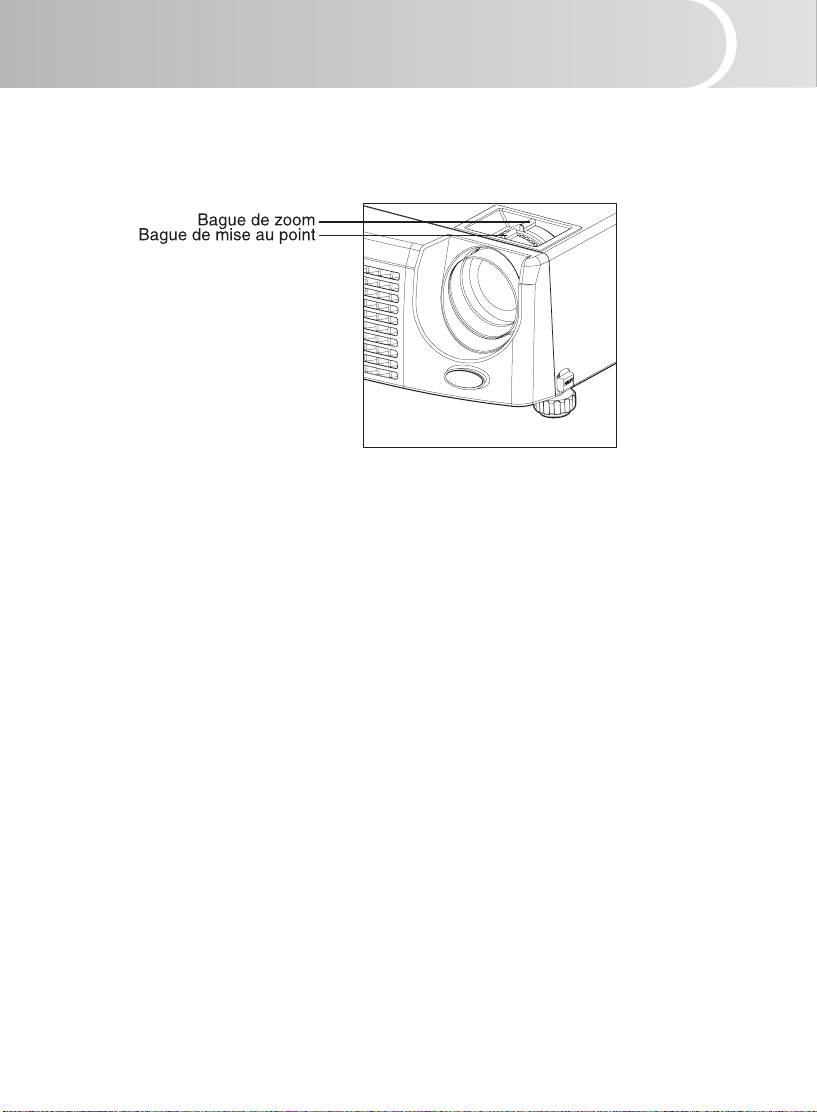

6 Bouton élévateur 7 Bague de zoom 8 Bague de mise au point 9 Panneau de contrôle

Vue d’Ensemble du Projecteur

Vue de Face

+ 28 hidden pages
