Danke für den Kauf dieses Projektors.
HINWEIS: Benutzen Sie die mit dem Projektor mitgelieferten oder angegebenen Kabel.
ACHTUNG XBevor Sie das Gerät in Betrieb nehmen, lesen Sie bitte „Benutzerhandbuch -
Sicherheitsanweisungen“. Nach dem Lesen bewahren Sie diese für ein eine spätere Referenz an
einem sicheren Ort auf.
Über dieses Handbuch
Es werden verschiedene Symbole in diesem Handbuch verwendet. Die Bedeutung dieser Symbole
wird unten beschrieben.
ACHTUNGDieses Symbol zeigt Informationen, die, wenn ignoriert, zu Verletzungen oder
ACHTUNGDieses Symbol zeigt Informationen, die, wenn ignoriert, zu Verletzungen oder zu
Bitte beziehen Sie sich auf die Seiten, die diesem Symbol folgen.
HINWEIS
• Die Informationen in diesem Handbuch können ohne Mitteilung geändert werden.
• Der Hersteller übernimmt keine Verantwortung für Fehler, die in diesem Handbuch vorkommen
können.
• Die Reproduktion, Übertragung oder die Nutzung dieses Schriftstücks oder Teile davon ist nicht
gestattet, es sei denn es liegt eine schriftliche Genehmigung vor.
Anerkennung der Warenzeichen
• VGA und XGA sind eingetragene Warenzeichen der International Business Machines Corporation.
• Apple sind eingetragene Warenzeichen von Apple Computer, Inc.
• VESA und SVGA sind Warenzeichen der Video Electronics Standards Association.
• Windows ist ein eingetragenes Warenzeichen der Microsoft Corporation.
• Internet Explorer ist ein Warenzeichen der Microsoft Corporation.
Alle anderen Warenzeichen sind Eigentum der jeweiligen Eigentümer.
sogar zum Tod durch nicht richtigen Umgang führen können.
physischen Schäden durch nicht richtigen Umgang führen können.
ViewSonic PJ552 / PJ5622
Projektormerkmale/Vorbereitungen
Projektormerkmale/Vorbereitungen
Projektormerkmale
Dieser Projektor ist so ausgelegt, dass er unterschiedliche Computersignale und auch NTSC/PAL/
SECAM-Videosignale auf eine Leinwand projiziert. Er benötigt nur wenig Platz für die Installation und
große Bilder lassen sich mühelos aus einer geringen Entfernung erzielen.
Hohe Helligkeit
Die neu entwickelte 165W UHB (Ultra High Brightness)-Lampe sorgt für eine größere Helligkeit
Ihres Bildes auf der projizierten Fläche. Das Bild kann trodzdem hell und sauber gehalten werden,
ausreichend für die Nutzung in hellen Räumen.
Wenig Geräusche
Der WISPER-Modus sorgt dafür, dass das akustische Geräusch für einen ruhigeren Betrieb reduziert wird. Es ist gut geeignet für die Nutzung in nicht so hellen Räumen, wo eine geringe Geräuschentwicklung wichtiger ist als Helligkeit.
Viele Verbindungsmöglichkeiten
Dieser Projektor verfügt über eine große Anzahl an I/O-Anschlüssen. Er kann leicht an viele Signalquellen wie z.B. an einen PC, DVD-Spieler, usw. angeschlossen werden.
Kompakte Bauweise
Auch mit seinen vielen Funktionen ist dieser Projektor extrem kompakt und schlank. Dies gibt
Ihnen mehr Flexibilität und Nutzungsmöglichkeiten, wo immer Sie möchten.
Vorbereitungen
Über den Packungsinhalt
Bitte siehe unter „Packungsinhalt“ im „Benutzerhandbuch - Schnellanleitung“ nach. Ihr Projektor sollte
mit den dort gezeigten Komponenten ausgeliefert worden sein. Kontakten Sie unverzüglich Ihren
Händler, wenn irgendetwas fehlen sollte.
HINWEIS
• Bewahren Sie die originale Verpackung für einen zukünftigen Weiterversand auf. Für das Transportieren des Projektors stellen Sie sicher, dass Sie die originale Verpackung verwenden. Seien
Sie bei den Linsenteilen besonders vorsichtig.
ViewSonic PJ552 / PJ5623
Name der Einzelteile
)
1
Name der Einzelteile
Projektor
Zoomregler (18)
Fokusring (18)
Belüftungsschlitzen (6)
Objektivkappe ( 16)
(Schiebetür)
Objektiv (16)
Ansicht vorne rechts
Fernbedienungssensor (15)
Lautsprecher
Höhenverstelltaste
(8)
Höhenverstellfuß (8)
Lampenabdeckung
(Lampe ist dahinter.)
(38)
Reglertasten (Siehe
folgende Seite.)
(5)
Anschlüsse
(Siehe unten.)
AUDIO OUT-Anschluss
(11)
AUDIO IN1-Anschluss (11)
S-VIDEO-Anschluss (12)
COMPONENT-VIDEOAnschlusse(12)
Y
C
B/PB
CR/P
R
VIDEO-Anschluss (12)
AUDIO IN1-Anschluss (11)
USB-Anschluss (21)
Unterseite
Ansicht hinten links
Anschlüsse
Filterabdeckung (40)
(Luftfilter und Einlassschlitz sind dahinter.)
HINWEIS
(*) Über den Neustartschalter: Dieser Projektor wird von einem internen Mikroprozessor gest-
euert. Es kann in Ausnahmefällen vorkommen, dass der Projektor nicht mehr richtig funktioniert, so
dass der Mikroprozessor zurückgesetzt werden muss. Drücken Sie in einer derartigen Situation den
Neustartschalter mit einem Cocktailrührstab oder einem ähnlichen Gegenstand und bevor Sie
erneut starten, lassen Sie den Projektor mindestens 10 Minuten ohne Betrieb abkühlen. Drücken
Sie den Neustartschalter nur in diesen Ausnahmefällen.
ViewSonic PJ552 / PJ5624
Name der Einzelteile
Reglertasten
LAMPEN-Anzeige ( 44)
TEMPERATUR-Anzeige ( 44)
BETRIEBS-Anzeige ( 16)
Cursortasten
S,T,W,X (22)
STANDBY/EIN-Taste ( 16)
Fernbedienung
RGB-Taste ( 17)
VIDEO-Taste ( 17)
BILDFORMAT-Taste ( 18)
HOME-Taste ( 21)
VERGRÖSSERN ( 20)
EIN-Taste
AUS-Taste
END-Taste ( 21)
STANDBILD-Taste ( 20)
POSITION-Taste ( 19)
Cursortasten
S,T,W,X(22)
ESC-Taste ( 22)
EINGANG-Taste ( 17)
FINDEN-Taste ( 18)
STANDBY/EIN-Taste ( 16)
AUTO-Taste ( 19)
LEER-Taste ( 20)
LAUTSTÄRKE-Taste ( 17)
SEITE NACH OBEN-Taste ( 21)
STUMM-Taste ( 17)
SEITE NACH UNTEN-Taste ( 21)
VERZERRUNG-Taste(19)
MENÜ-Taste(22)
EINGABE-Taste ( 22)
RÜCKSETZ-Taste ( 22)
ViewSonic PJ552 / PJ5625
Aufstellen des Projektors
Aufstellen des Projektors
ACHTUNG XStellen Sie den Projektor horizontal in einer stabilen Position auf. Fällt er herunter
oder kippt er um, könnte er Verletzungen verursachen und/oder den Projektor beschädigen. Bei
Verwendung eines beschädigten Projektors könnte einen Brand entstehen und/oder Sie einen
Stromschlag erhalten.
• Stellen Sie den Projektor nicht auf eine unstabile, schräge oder wackelnde Fläche, z.B. einen
wackligen oder abgeschrägten Ständer.
• Stellen Sie den Projektor nicht seitlich/frontal/rückseitig aufgestellt auf, außer bei der Wartung des
Luftfilters.
• Wird der Projektor bodenseitig aufgestellt, bringen Sie die zusätzliche Filterabdeckung für
bodenseitige Verwendung an. Bei Montage an der Decke oder an ähnlichen Flächen, kontaktieren
Sie Ihren Händler vor der Installation.
XStellen Sie den Projektion an einem kühlen Platz auf und achten Sie dabei auf eine ausreichende
Belüftung. Die hohe Temperatur des Projektors könnte einen Brand verursachen, Sie könnten sich
verbrennen und/oder der Projektor könnte Funktionsstörungen aufweisen.
• Verstopfen, blockieren und bedecken Sie nicht die Belüftungsschlitze des Projektors.
• Achten Sie auf einen Freiraum von 30 cm oder mehr zwischen den Seiten und anderen Objekten,
z.B. Wände.
• Stellen Sie den Projektor nicht auf einen metallenen oder einen anderen, hitzeempfindlichen
Gegenstand.
• Stellen Sie den Projektor nicht auf einen Teppich, ein Kissen oder auf Bettzeug.
• Stellen Sie den Projektor nicht in direktes Sonnenlicht oder neben einem heißen Gegenstand, z.B.
Heizgerät.
• Stellen Sie nichts gegen das Objektiv oder die Belüftungsschlitze des Projektors. Stellen Sie
nichts auf den Projektor.
• Bringen Sie nichts an, was sich ansaugt oder an der Unterseite des Projektors kleben bleibt.
Dieser Projektor verfügt auch über Belüftungsschlitze auf der Unterseite.
XStellen Sie den Projektor auf einen Platz, der nass wird. Wenn Sie den Projektor abdämpfen oder
Flüssigkeiten in ihn hinein rinnen lassen, kann ein Brand entstehen, Sie können einen Stromschlag
erhalten und/oder der Projektor kann Funktionsstörungen aufweisen.
• Stellen Sie den Projektor nicht in ein Badezimmer oder ins Freie.
• Stellen Sie nichts, was Flüssigkeiten enthält, neben den Projektor.
ACHTUNGXVermeiden Sie rauchige, feuchte oder staubige Plätze. Wenn Sie den Projektor an
einem derartigen Ort aufstellen, kann ein Brand entstehen, Sie können einen Stromschlag erhalten
und/oder der Projektor kann Funktionsstörungen aufweisen.
• Stellen Sie den Projektor nicht in der Nähe eines Luftbefeuchters, einer Raucherecke oder einer
Küche auf.
• Stellen Sie nichts, was Flüssigkeiten enthält, neben den Projektor.
XRichten Sie den Projektor so aus, dass kein Licht direkt auf den Sensor der Fernbedienung trifft.
ViewSonic PJ552 / PJ5626
Aufstellen des Projektors
Aufstellung
Legen Sie die Leinwandgröße und die Projektionsentfernung anhand der nachstehenden Abbildungen und Tabellen fest.
Die in der Tabelle aufgeführten Werte sind für eine Leinwand in normaler Größe berechnet: 1024 x
768
(a) Die Bildgröße (diagonal)
(b) Die Entfernung des Projektors zur Leinwand (±10%)
(c) Die Höhe der Leinwand (±10%)
ACHTUNG XVerstellen Sie die Projektorhöhe nicht während oder gleich nach Gebrauch. Wenn
Sie den stark erhitzten Projektor anfassen, könnten Sie sich verbrennen und/oder der Projektor
könnte Funktionsstörungen aufweisen.
ACHTUNGXWenn Sie die Höhenverstelltaste drücken, ohne den Projektor dabei festzuhalten,
könnte der Projektor herunterfallen, umkippen, Ihre Finger einquetschen und möglicherweise nicht
mehr richtig funktionieren. Um den Projektor nicht zu beschädigen und sich selber nicht zu verletzen, halten Sie immer den Projektor fest, wenn Sie die Höhenverstellfüße mit den Höhenverstelltasten einstellen.
XStellen Sie den Projektor immer horizontal auf, außer bei Schrägstellung der Höhenverstellfüße.
Verstellen Sie die Höhenverstellfüße, wenn die Oberfläche, auf der Sie den Projektor abstellen müssen uneben ist oder wenn Sie den Projektionswinkel einstellen müssen. Der Einstellungsbereich der
Höhenverstellfüße liegt zwischen 0 und 9 Grad.
Höhenverstellfuß
Höhenverstelltaste
1. Wenn sichergestellt ist, dass sich der Projektor ausreichend abgekühlt hat, drücken und halten Sie
die Höhenverstelltasten, während Sie auch den Projektor festhalten.
Auf beiden Seiten befindet sich je eine Höhenverstelltaste und ein Höhenverstellfuß.
2. Heben oder senken Sie den Projektor bis zur gewünschten Höhe und lassen Sie dann die Höhen-
verstelltasten los.
Wenn Sie die Höhenverstelltasten loslassen, rasten die Höhenverstellfüße ein.
3. Sie können die Projektorhöhe bei Bedarf auch fein einstellen, indem Sie den Höhenverstellfuß mit
der Hand drehen.
ViewSonic PJ552 / PJ5628
Aufstellen des Projektors
Filterabdeckung für bodenseitige Verwendung
ACHTUNG XErsetzen Sie die Filterabdeckung nicht während oder gleich nach Gebrauch.
Während der Projektor an eine Stromversorgung angeschlossen oder er noch ganz heiß ist, können
Sie beim Anfassen des Projektors einen Stromschlag erhalten, einen Brand verursachen, sich verbrennen und/oder den Betrieb des Projektors empfindlich stören. Vergewissern Sie sich vor dem
Anfassen des Projektors, dass er ausgeschaltet und die Netzleitung abgesteckt ist, und warten Sie
dann mindestens 45 Minuten.
Wird der Projektor bodenseitig aufgestellt, bringen Sie die zusätzliche Filterabdeckung für bodenseitige Verwendung an. Sie ist höher als die gewöhnliche Filterabdeckung, um Platz für einen Lufteinlass
zu gewährleisten. Tauschen Sie ihn wie folgt aus.
Knopf der Filterabdeckung
Filterabdeckung
Entfernen
Filterabdeckung für bodenseitige Verwendung
Knopf der Filterabdeckung
Einsetzen
1. Nachdem sichergestellt ist, dass sich der Projektor ausreichend abgekühlt hat, drehen Sie ihn
langsam um, so dass seine Objektivseite nach oben weist. Achten Sie darauf, dass der Projektor
nicht umkippt. Halten Sie den Projektor fest, während sein Objektiv nach oben weist.
2. Legen Sie einen Finger auf den Knopf der Filterabdeckung und schieben Sie die Filterabdeckung
in Pfeilrichtung, um sie zu entfernen.
3. Bringen Sie die Filterabdeckung für bodenseitige Verwendung an und rasten Sie ihn ein.
4. Drehen Sie den Projektor langsam um, so dass sein Oberteil nach oben weist.
ViewSonic PJ552 / PJ5629
Aufstellen des Projektors
Anschluss Ihrer Geräte
ACHTUNG XSchalten Sie alle Geräte aus, bevor Sie sie an den Projektor anschließen. Wenn
Sie ein mit Strom versorgtes Gerät an den Projektor anschließen, können extrem laute Geräusche
oder andere Abnormalitäten erzeugt werden, die eine Betriebsstörung und/oder Beschädigung des
Geräts und/oder des Projektors zur Folge haben.
XVerwenden Sie das Zubehörkabel oder ein für den Anschluss geeignetes Kabel. Einige Kabel
müssen mit einem Kernstück verwendet werden. Ein langes Kabel kann eine bstimmte Bildabschwächung verursachen. Erkundigen Sie sich bitte bei Ihrem Händler nach Details. Kabel, die nur
an einem Ende einen Kern besitzen, müssen mit der Kernseite an den Projektor angeschlossen
werden.
XAchten Sie darauf, Geräte mit dem richtigen Anschluss zu verbinden. Ein falscher Anschluss kann
zu einer Betriebsstörung führen und/oder das Gerät und/oder den Projektor beschädigen.
HINWEIS
• Wenn Sie einen Laptop-Computer an den Projektor anschließen, achten Sie darauf, dass der
externe RGB-Bildausgang des Laptops aktiviert ist (stellen Sie den Laptop auf CRT-Anzeige oder
auf simultane LCD- und CRT-Anzeige ein). Detaillierte Informationen dazu finden Sie in der Bedienungsanleitung des jeweiligen Laptop-Computers.
• Bringen Sie die Schrauben an den Anschlüssen an und ziehen Sie sie fest.
• Manche Computer können auf mehreren Bildschirmen anzeigen. Die Verwendung einiger dieser
Modi ist mit diesem Projektor nicht möglich.
• Für manche RGB-Signalmodi ist ein optionaler Mac-Adapter erforderlich.
• Wenn sich je nach Eingangssignal die Bildauflösung auf dem Computer ändert, kann die automatisch Einstellung einige Zeit beanspruchen und wird möglicherweise nicht fertiggestellt. In diesem
Fall wird kein Kontrollkästchen zur Wahl von “Ja/Nein” für die neue Auflösung unter Windows
angezeigt. Die Auflösung setzt sich dann auf die Originaleinstellung zurück. Es könnte ratsam
sein, die Auflösung auf anderen CRT- oder LCD-Monitoren zu ändern.
Über den Plug-and-Play-Leistungsumfang
Plug-and-Play ist ein System bestehend aus dem Computer, seinem Betriebssystem und der
peripheren Ausrüstung (d.h., Anzeigegeräte). Dieser Projektor ist mit VESA DDC 2B kompatibel.
Die Plug-and-Play-Funktion aktiviert sich beim Anschluss dieses Projektors an Computer, die VESA
DDC- (Display Data Channel) kompatibel sind.
• Nutzen Sie diese Funktion, indem Sie das RGB-Zubehörkabel mit dem RGB-Anschluss (DDC 2Bkompatibel) verbinden. Plug-and-Play funktioniert möglicherweise nicht richtig, wenn eine andere
Anschlussart verwendet wird.
• Verwenden Sie die Standardtreiber auf Ihrem Computer, denn dieser Projektor ist ein Plug-andPlay-Monitor.
ViewSonic PJ552 / PJ56210
Aufstellen des Projektors
Beispiele für die Verbindung mit einem Computer
RGB-Kabel
Stereo-Mini-
Audiokabel
* AUDIO IN1
ist mit RGB
IN1
verbunden.
RGB-Ausgang
RGB-Ausgang
Audio-
Ausgang
RS-232C-
Kabel
Audio-Ausgang
USB(A)
USBKabel
Stereo-Mini-
Audiokabel
RGB-Kabel
Mit einem Monitor (Output) verbinden
RGB in
RGB-Kabel
Mit einem Lautsprecher verbinden, der über einen Verstärker verfügt (Output)
Audio in
Stereo-Mini-
Audiokabel
ViewSonic PJ552 / PJ56211
Aufstellen des Projektors
Beispiele für die Verbindung mit einem Videorekorder/DVD-Spieler
Audio-Ausgang
Audio-Ausgang
Audio-Ausgang
Videoausgang
Videokabel
Stereo-Mini-Audiokabel
S-Video-Ausgang
S-Video-Kabel
Stereo-Mini-Audiokabel
Component-Videoausgang
Component-Videokabel
Audio-Ausgang
Stereo-Mini-Audiokabel
Component-Videoausgang
Component-Videokabel
Stereo-Mini-Audiokabel
ViewSonic PJ552 / PJ56212
Aufstellen des Projektors
Anschließen an eine Stromversorgung
ACHTUNG XSeien Sie beim Anschluss der Netzleitung besonders vorsichtig, denn falsche
oder fehlerhafte Anschluss können einen Brand verursachen und/oder Sie können einen Stromschlag erhalten.
• Verwenden Sie nur die Netzleitung, die dem Projektor mitgeliefert ist. Ist sie beschädigt, kontaktieren Sie Ihren Händler, um eine neue Netzleitung zu erhalten.
• Verbinden Sie die Netzleitung nur mit einer Steckdose, die für eine Verwendung der für die Netzleitung ausgelegten Spannung geeignet ist.
• Nehmen Sie an der Netzleitung keine Veränderungen vor. Versuchen Sie nie, den Schutzleiter
(Erde) des dreipoligen Steckers funktionslos zu machen.
Netzanschluss (AC)
Stecker der Netzleitung
1. Verbinden Sie den Stecker der Netzleitung mit dem Netzanschluss (AC) des Projektors.
2. Verbinden Sie den Netzstecker der Netzleitung mit einer Steckdose.
ViewSonic PJ552 / PJ56213
Fernbedienung
Fernbedienung
Einlegen der Batterien
ACHTUNG XGehen Sie mit den Batterien immer vorsichtig um und verwenden Sie sie nur den
Anweisungen entsprechend. Bei falscher Verwendung können Batterien explodieren, aufreißen
oder auslaufen, was Brand, Verletzungen und/oder Verschmutzung der unmittelbaren Umgebung
zur Folge haben kann.
• Verwenden Sie nur angegebene Batterien. Verwenden Sie nicht gleichzeitig Batterien unterschiedlicher Typen. Mischen Sie neue Batterien nicht mit gebrauchten Batterien.
• Achten Sie beim Einlegen einer Batterie darauf, dass die Plus- und Minuspole richtig ausgelegt
sind.
• Halten Sie Batterien fern von Kindern und Haustieren.
• Sie dürfen Batterien nicht wiederaufladen, kurzschließen, löten oder demontieren.
• Werfen Sie Batterien nicht ins Feuer oder Wasser. Bewahren Batterien an einem dunklen, kühlen
und trockenen Platz auf.
• Wenn Sie bemerken, dass eine Batterie ausläuft, wischen Sie das Ausgelaufene weg und
ersetzen Sie dann die Batterie. Wenn das Ausgelaufene am Körper oder an Kleidung klebt,
spülen Sie es sofort mit Wasser weg.

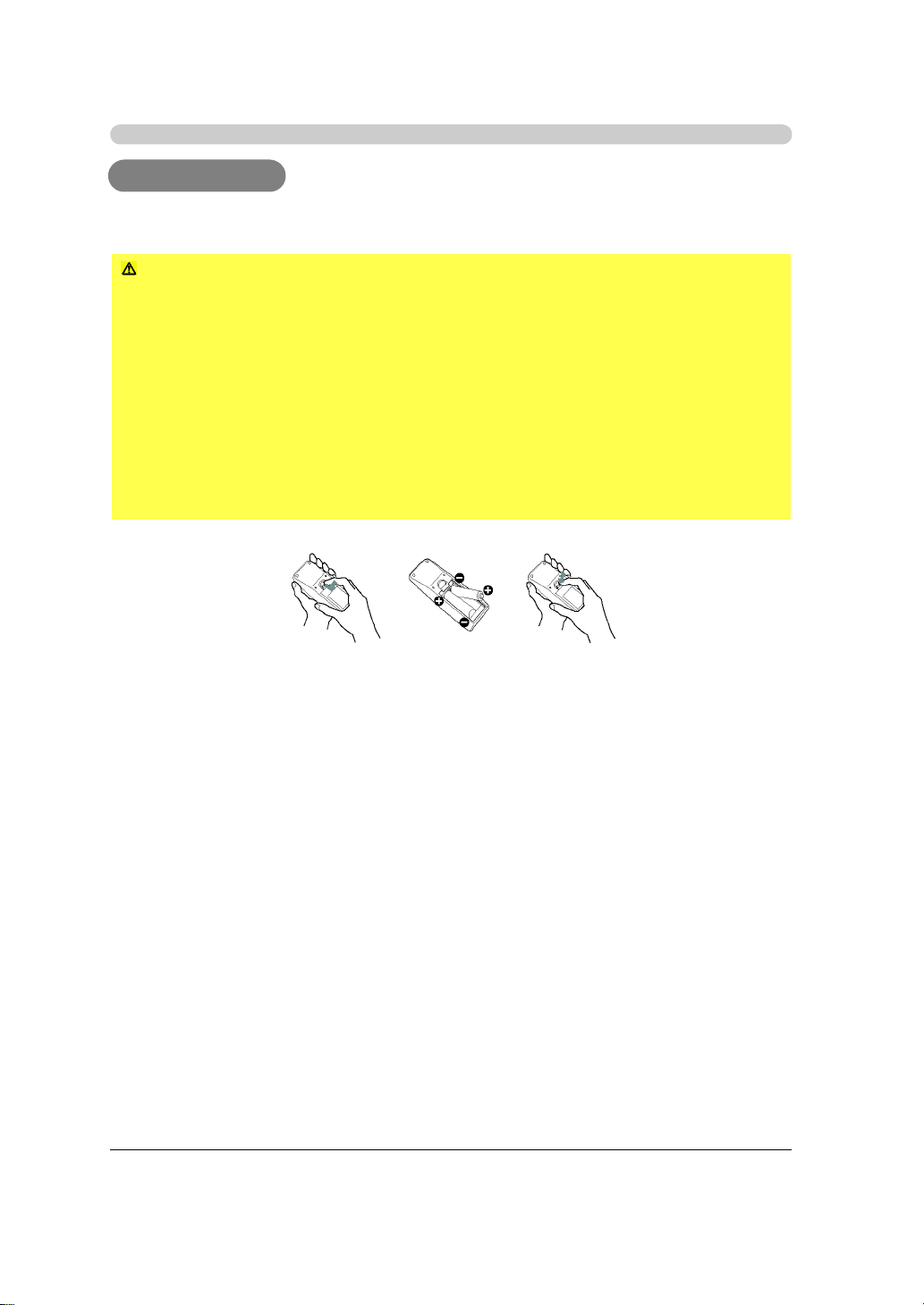

1. Nehmen Sie den Batteriefachdeckel ab.
Schieben Sie den Batteriefachdeckel in Pfeilrichtung und entfernen Sie sie.
2. Legen Sie die Batterien ein.
Legen Sie zwei AA-Batterien den Plus- und Minuspolen entsprechend ausgerichtet ein, so wie es
in der Fernbedienung abgebildet ist.
3. Schließen Sie den Batteriefachdeckel.
Schieben Sie den Batteriefachdeckel in Pfeilrichtung auf und rasten Sie ihn ein.
ViewSonic PJ552 / PJ56214
Fernbedienung
Benutzen der Fernbedienung
ACHTUNG XGehen Sie mit der Fernbedienung vorsichtig um.
• Lassen Sie die Fernbedienung nicht fallen und setzen Sie sie auch keinem heftigen Schlag oder
Stoß aus.
• Machen Sie die Fernbedienung nicht nass und legen Sie sie auch nicht auf nasse Gegenstände.
Sie könnte sonst nicht mehr richtig funktionieren.
• Nehmen Sie die Batterien aus der Fernbedienung heraus und bewahren Sie sie an einem
sicheren Platz auf, wenn Sie die Fernbedienung längere Zeit nicht benutzen werden.
• Ersetzen Sie die Batterien, sobald die Fernbedienung Betriebsstörungen aufweist.
• Wenn starkes Licht, z.B. direkte Sonnenbestrahlung oder Licht aus extremer Nähe (z.B. von einer
Wechselrichter-Leuchtstoffröhre), auf den Sensor der Fernbedienung trifft, könnte die Fernbedienung nicht funktionieren. Richten Sie den Projektor so aus, dass kein Licht direkt auf den Sensor
der Fernbedienung trifft.
Die Fernbedienung wirkt über den Sensor der Fernbedienung.
Schätzungsweise 3
Meter
• Der Wirkungsbereich der Fernbedienung beträgt 3 Meter innerhalb eines 60-Gradwinkels (30 Grad
links und rechts neben der Fernbedienung).
• Es kann auch ein Remote-Signal, das von der Leinwand, etc. reflektiert wird, verfügbar sein. Wenn
es schwierig ist, ein Remote-Signal direkt zum Sensor zu senden, versuchen Sie die Leinwandvariante.
• Da die Fernbedienung Signale mit Infrarotlicht zum Projektor sendet (Klasse 1 LED), achten Sie
darauf, die Fernbedienung in einem hindernisfreien Bereich zu verwenden, damit das Ausgangssignal der Fernbedienung zum Projektor nicht blockiert wird.
ViewSonic PJ552 / PJ56215
Ein/Ausschalten
Ein/Ausschalten
ACHTUNG XWenn das Gerät eingeschaltet ist, wird ein starkes Licht abgestrahlt. Schauen Sie
nicht in das Objektiv oder die Belüftungsschlitze des Projektors.
HINWEIS
• Schalten Sie alle Geräte aus, bevor Sie sie an den Projektor anschließen.
STANDBY/
EIN-Taste
BETRIEBSAnzeige
Netzschalter
Einschalten der Stromversorgung
1. Vergewissern Sie sich, dass die Netzleitung fest und richtig an den
Projektor und eine Steckdose angeschlossen ist.
2. Öffnen Sie die Objektivkappe und setzen Sie den Netzschalter auf
EIN.
Die Betriebsanzeige leuchtet durchgehend orange. Warten Sie jetzt
einige Sekunden, denn die Tasten werden einige Sekunden nicht
funktionieren.
3. Drücken Sie die STANDBY/EIN-Taste am Projektor oder auf der
Fernbedienung.
Die Projektorlampe schaltet sich ein und die BETRIEBS-Anzeige beginnt, grün zu blinken. Wenn
sich das Gerät ganz eingeschaltet hat, stoppt die Anzeige, hellgrün zu blinken.
Wählen Sie zur Bildanzeige ein Eingangssignal gemäß dem Abschnitt “Wählen eines Eingangssig-
17).
nals” (
(durchgehend
orange)
(Blinkt grün)
(durchgehend grün)
Ausschalten der Stromversorgung
1. Drücken Sie die STANDBY/EIN-Taste am Projektor oder auf der
Fernbedienung.
Die Meldung “Power off?” (Ausschalten?) wird ca. 5 Sekunden
lang auf der Leinwand angezeigt.
2. Drücken Sie erneut die STANDBY/EIN-Taste am Projektor oder
auf der Fernbedienung, während die Meldung zu sehen ist.
Die Projektorlampe schaltet sich aus und die BETRIEBS-Anzeige
beginnt, orange zu blinken.
Die BETRIEBS-Anzeige hört auf zu blinken und leuchtet durchgehend orange, wenn die Lampe sich vollständig abgekühlt hat.
3. Achten Sie darauf, den Netzschalter nur dann auf AUS zu setzen,
wenn die Betriebsanzeige durchgehend orange leuchtet. Die
BETRIEBS-Anzeige erlischt. Schließen Sie die Objektivkappe.
(Blinkt orange)
(durchgehend
orange)
ViewSonic PJ552 / PJ56216
Inbetriebnahme
Inbetriebnahme
Einstellen der Lautstärke
1. Drücken Sie die LAUTSTÄRKE-Taste (VOLUME) auf der Fernbedie-
nung.
Ein Dialog erscheint auf der Leinwand, der Ihnen beim Einstellen der
Lautstärke hilft.
2. Stellen Sie die Lautstärke mit den Cursortasten S/T ein.
Drücken Sie die erneut die LAUTSTÄRKE-Taste (VOLUME), um das Dialogfenster zu schließen
und den Vorgang abzuschließen. Auch wenn Sie nichts tun, verschwindet der Dialog nach wenigen Sekunden automatisch.
Vorübergehendes Stummschalten des Tons
1. Drücken Sie die STUMM-Taste (MUTE) auf der Fernbedienung.
Ein Dialogfenster wird auf dem Bildschirm erscheinen und Ihnen
anzeigen, dass Sie den Ton stumm geschaltet haben.
Um die Tonausgabe wieder einzuschalten, drücken Sie die STUMM(MUTE) oder die LAUTSTÄRKE-Taste (VOLUME).
Auch wenn Sie nichts tun, verschwindet der Dialog nach wenigen
Sekunden automatisch.
Wählen eines Eingangssignals
1. Drücken Sie die EINGANG-Taste (INPUT) auf der Fernbedienung.
Jedesmal, wenn Sie diese Taste drücken, schaltet der Projektor wie folgt
zu seinem Eingangsanschlüss.
1. Drücken Sie die RGB-Taste auf der Fernbedienung, um einen Eingang-
sanschluss für das RGB-Signal zu wählen.
Jedes Mal, wenn Sie diese Taste drücken, schaltet der Projektor wie folgt
zu seinem RGB-Eingangsanschluss.
RGB IN1 ÅÆ RGB IN2
• Wenn für den Punkt SEARCH (Finden) im Menü OPTION (
ON (Einschalten) gewählt worden ist, wird der Projektor den RGB IN1Anschluss zuerst auswählen. Wenn kein Eingang am RGB IN1-Anschluss entdeckt worden ist, wird
der Projektor den RGB IN2-Anschluss überprüfen.
36) TURN
1. Drücken Sie die VIDEO-Taste auf der Fernbedienung, um einen Eingang-
sanschluss für das Videosignal zu wählen.
Jedes Mal, wenn Sie diese Taste drücken, schaltet der Projektor wie folgt
zu seinem Video-Eingangsanschluss.
• Wenn TURN ON (Einschalten) für den Punkt SEARCH (Finden) im Menü
OPTION (
Wird kein Eingang am COMPONENT-VIDEO-Anschluss festgestellt, überprüft der Projektor die
anderen Anschlüsse.
36) gewählt wurde, wählt der Projektor zuerst den COMPONENT-VIDEO-Anschluss.
ViewSonic PJ552 / PJ56217
Inbetriebnahme
Suchen eines Eingangssignals
1. Drücken Sie die FINDEN-Taste (SEARCH) auf der Fernbedienung.
Der Projektor wird damit beginnen seine Eingangsanschlüsse zu überprüfen, um irgendwelche Eingangssignale zu finden.
Wenn dann ein Eingang gefunden ist, wird der Projektor mit dem Suchen
aufhören und das Bild anzeigen. Wenn kein Signal gefunden worden ist,
wird der Projektor in den Status zurückkehren, der vor dieser Operation
existent war.
Wählen eines Bildformats
1. Drücken Sie die BILDFORMAT-Taste (ASPECT) auf der Fernbedienung.
Jedesmal, wenn Sie diese Taste drücken, schaltet der Projektor nacheinander zu unterschiedlichen Bildformaten.
Bei einem RGB-Signal
Bei einem Video-Signal/keinem Signal
• Im NORMAL-Modus wird das ursprüngliche Signal des Bildformats beibehalten.
• Bei einem HDTV-Signal mit 1125i (1080i) oder 750p (720p) COMPONENT-VIDEO-Eingang kann
nur der Modus 16:9 gewählt werden.
• Bei Durchführung der automatischen Einstellung wird die Einstellung für das Bildformat initialisiert.
Einstellen von Zoom und Fokus
1. Stellen Sie die Bildgröße mit dem Zoomregler ein.
2. Stellen Sie das Bild mit dem Fokusring scharf.
Fokusring
Zoomregler
ViewSonic PJ552 / PJ56218
Inbetriebnahme
Verwenden der automatischen Einstellungsfunktion
1. Drücken Sie die AUTO-Taste auf der Fernbedienung.
Bei einem RGB-Signal
Die vertikale Position, die horizontale Position, die Taktphase und
die horizontale Größe werden automatisch eingestellt.
Achten Sie darauf, dass das Anwendungsfenster auf Maximalgröße eingestellt ist, bevor Sie diese Funktion einsetzen. Auch ein dunkles Bild könnte noch
falsch eingestellt sein. Nehmen Sie die Einstellung an einem hellen Bild vor.
Bei einem Video-Signal
Das für das entsprechende Eingangssignal am besten geeignete Videoformat wird automatisch
gewählt.
Diese Funktion ist nur aktiv, wenn für den Punkt VIDEO FORMAT (Videoformat) im Menü
INPUT (Eingang) (
nent-Videosignal wird der Signaltyp automatisch erkant, unabhängig von dieser Funktion.
• Die automatische Einstellung dauert ca. 10 Sekunden. Beachten Sie auch, dass dies bei einigen
Eingangssignalen nicht richtig funktionieren wird.
30) der Modus AUTO (Automatisch) ausgewählt ist. Bei einem Compo-
Einstellen der Position
1. Drücken Sie die POSITION-Taste auf der Fernbedienung.
Die Meldung “POSITION” wird auf der Leinwand angezeigt.
2. Stellen Sie die Bildposition mit den Cursortasten S/T/W/X ein.
Wenn Sie den Vorgang zurücksetzen möchten, drücken Sie
während des Vorgangs die RÜCKSETZ-Taste (RESET) auf der
Fernbedienung.
Um diesen Vorgang abzuschließen, drücken Sie erneut die POSITION-Taste. Auch wenn Sie
nichts tun, verschwindet der Dialog nach wenigen Sekunden automatisch.
• Wenn diese Funktion bei einem Videosignal ausgeführt wird, kann ein bestimmter Zusatz wie z.B.
eine Linie außerhalb des Bildes erscheinen.
Korrigieren von Bildverzerrungen
1. Drücken Sie die VERZERRUNG-Taste (KEYSTONE) auf der Fernbe-
dienung.
Ein Dialog erscheint auf der Leinwand, der Ihnen beim Korrigieren
der Verzerrung hilft.
2. Korrigieren Sie die Verzerrung mit den Cursortasten S/T.
Drücken Sie die erneut die VERZERRUNG-Taste (KEYSTONE), um
den Dialog zu schließen und den Vorgang abzuschließen. Auch wenn Sie nichts tun, verschwindet
der Dialog nach wenigen Sekunden automatisch.
• Bei einigen Eingangssignalen funktioniert dies nicht so gut.
• Der einstellbare Korrekturbereich ist je nach Eingangssignal unterschiedlich.
ViewSonic PJ552 / PJ56219
Inbetriebnahme
Verwenden der Vergrößerungsfunktion
1. Drücken Sie die EIN-Taste (ON) von VERGRÖSSERN (MAGNIFY)
auf der Fernbedienung.
Es wird “MAGNIFY” (Vergrößern) auf der Leinwand (obwohl die
Anzeige nach einigen Sekunden bei Nichtbetrieb verschwinden wird)
angezeigt und der Projektor aktiviert den Vergrößerungsmodus (MAGNIFY).
2. Stellen Sie die Zoomstufe mit den Cursortasten S/T ein.
Um den eingezoomten Bereich zu verschieben, drücken Sie die POSITION-Taste im Vergrößerungsmodus (MAGNIFY) und verschieben Sie den Bereich mit den Cursortasten S/T/W/X.
Um den Zoombereich abzuschließen, drücken Sie erneut die POSITION-Taste.
Um den Vergrößerungsmodus (MAGNIFY) zu beenden und wieder ein normales Bild auf der Leinwand anzuzeigen, drücken Sie die AUS-Taste (OFF) unter VERGRÖSSERN (MAGNIFY) auf der
Fernbedienung.
• Der Projektor beendet automatisch den Vergrößerungsmodus (MAGNIFY), wenn sich das Eingangssignal ändert oder ein Vorgang zur Änderung der Anzeigeverhältnisse (automatische Einstellung, etc.) ausgeführt wird.
• Im Vergrößerungsmodus (MAGNIFY) könnte sich die Verzerrung ändern, doch wird ihr Korrekturzustand wiederhergestellt, wenn der Projektor den Vergrößerungsmodus (MAGNIFY) beendet.
Anzeigen eines Standbildes
1. Drücken Sie die STANDBILD-Taste (FREEZE) auf der Fernbedienung.
Es wird “FREEZE” (Standbild) auf der Leinwand angezeigt und der Projektor aktiviert den Standbildmodus (FREEZE).
Um den Standbildmodus (FREEZE) zu beenden und wieder ein normales Bild auf der Leinwand anzuzeigen, drücken Sie erneut die
STANDBILD-Taste (FREEZE).
• Der Projektor beendet automatisch den Standbildmodus (FREEZE), wenn sich das Eingangssignal
ändert oder eine der Projektortasten oder die Tasten STANDBY/ON, SEARCH, RGB, VIDEO,
BLANK, AUTO, ASPECT, VOLUME, MUTE, KEYSTONE, POSITION und MENU auf der Fernbedienung gedrückt werden.
• Wenn der Projektor ein Standbild zu lange anzeigt, könnte es sich auf dem LCD einbrennen. Lassen Sie den Projektor nicht zu lange im Standbildmodus (FREEZE).
Vorübergehendes Leerschalten der Leinwand
1. Drücken Sie die LEER-Taste (BLANK) auf der Fernbedienung.
Anstelle einer Leinwand mit dem Eingangssignal wird eine leere Leinwand angezeigt. Siehe den Punkt BLANK (Leer) im Abschnitt Menü
SCREEN (Bildschirm) (
Drücken Sie erneut die LEER-Taste (BLANK), um wieder die Leinwand mit dem Eingangssignal anzuzeigen.
• Der Projektor kehrt automatisch zur Leinwand mit dem Eingangssignal zurück, wenn sich das Eingangssignal ändert oder eine der Projektortasten oder die Tasten auf der Fernbedienung gedrückt
werden.
33).
ViewSonic PJ552 / PJ56220
Inbetriebnahme
Betrieb des Computerbildschirms
ACHTUNG XFalsche Nutzung der Maus/der Tastatursteuerung kann Ihre Ausrüstung beschädi-
gen.
• Während Sie diese Funktion nutzen, verbinden Sie das Gerät nur mit einem Computer.
• Lesen Sie vor der Verbindung das Handbuch des Computers durch, mit dem Sie sich verbinden
möchten.
HINWEIS
• Es kann sein, dass es nicht möglich ist mit der Fernbedieung ein Notebook und andere Computer
mit eingebauter Maus (z.B. einem Trackball) anzusteuern. Gehen Sie bitte daher in diesem Fall
bevor Sie die Verbindung herstellen in das BIOS (System-Setup) und wählen Sie die externe
Maus. Deaktivieren Sie die eingebaute Maus. Zusätzlich kann die Maus nicht funktionieren, wenn
der Computer nicht über das entsprechende Hilfsprogramm verfügt. Siehe für mehr Details dazu
das Hardware-Handbuch Ihres Computers.
• Die USB-Steuerung kann nur mit Windows 95 OSR 2.1 oder neuer verwendet werden. Es kann
sein, dass Sie die Fernbedienung in Abhängigkeit der Konfigurationen des Computers und der
Maustreiber nicht benutzen können.
• Die USB-Steuerung kann nur für die unten aufgelisteten Funktionen benutzt werden. Sie können
keine Dinge wie z.B. das Drücken von zwei Tasten gleichzeitig ausführen (z.B. das Drücken von
zwei Tasten gleichzeitig, wenn Sie den Mauszeiger diagonal bewegen möchten).
• Diese Funktion ist nicht verfügbar während sich die Lampe aufwärmt (die POWER-Anzeige blinkt
grün) und während die Lautstärke und das Display eingestellt werden, wenn Trapezverzerrung
korrigiert wird, wenn der Zoom auf dem Bildschirm verwendet wird
USB-Maus und Tastatursteuerung
1. Verbinden Sie den USB-Anschluss des Projektors über das Mauskabel mit dem Computer.
Verfügbare FunktionBetrieb der Fernbedienung
Den Zeiger bewegenBenutzen Sie die S,T,W,XTasten.
Linker MausklickDrücken Sie die ENTER-Taste
Rechter MausklickDrücken Sie die RESET-Taste
Drücken Sie auf der Tastatur die HOME-TasteDrücken Sie die HOME-Taste
Drücken Sie auf der Tastatur die END-TasteDrücken Sie die END-Taste
Drücken Sie auf der Tastatur die PAGE UP-
Ta st e
Drücken Sie auf der Tastatur die PAGE
DOWN-Taste
Drücken Sie auf der Tastatur die ESC-TasteDrücken Sie die ESC-Taste
Drücken Sie die PAGE UP-Taste
Drücken Sie die PAGE DOWN-Taste
ViewSonic PJ552 / PJ56221
Multifunktionale Einstellungen
Multifunktionale Einstellungen
Verwenden der Menüfunktion
Dieser Projektor verfügt über folgende Menüs: PICTURE (Bild), IMAGE (Anzeige), INPUT (Eingang),
SETUP (Einrichtung), SCREEN (Bildschirm), OPTION und EASY MENU (Freundliches Menü). Jedes
dieser Menüs wird auf die gleiche Art und Weise bedient. Die Grundfunktionen dieser Menüs sind wie
folgt:
MENÜ-Taste
Cursortasten
EINGABE-Taste
RÜCKSETZ-Taste

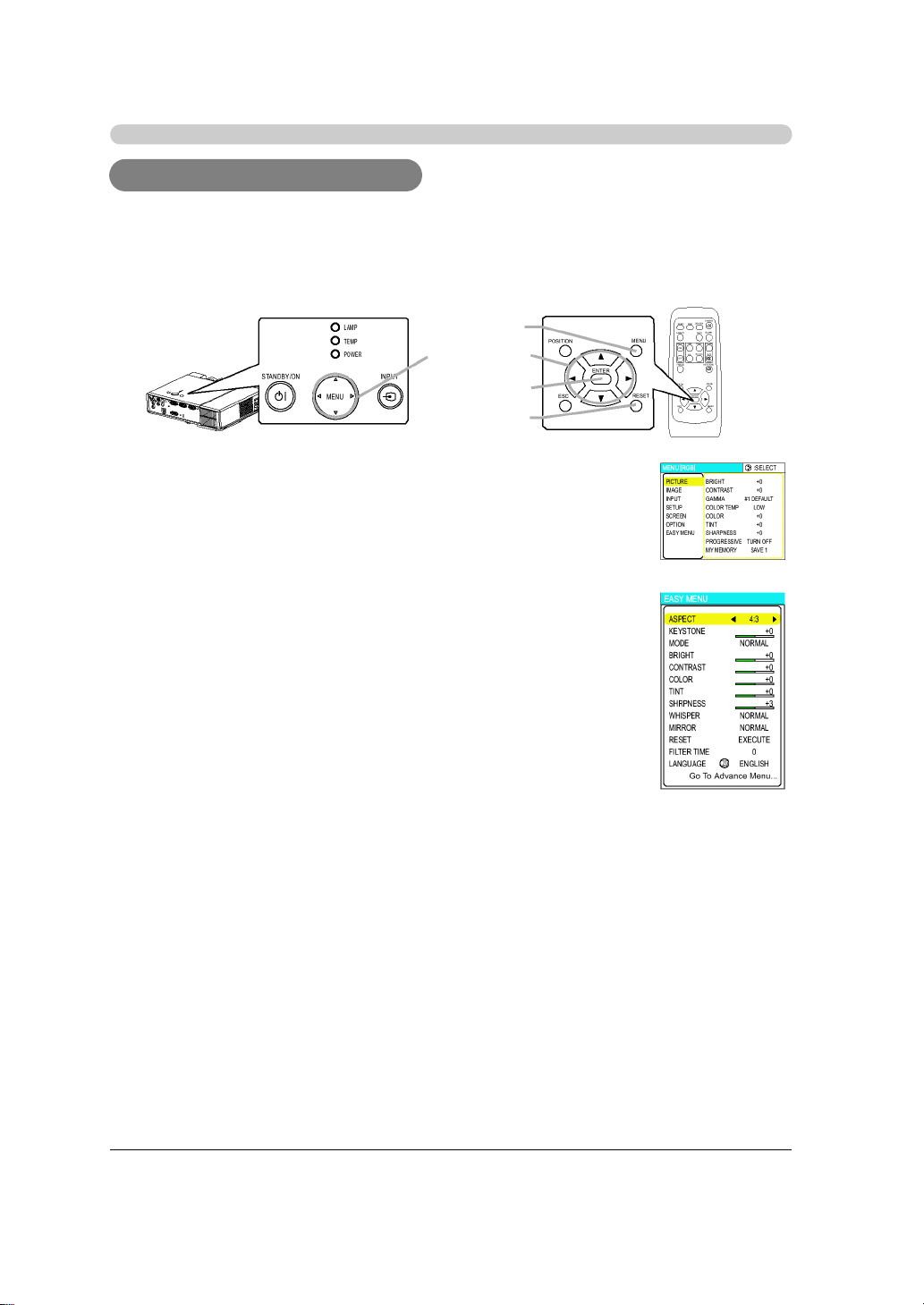

1. Drücken Sie die MENÜ-Taste (MENU) auf der Fernbedienung oder einen
der Cursortasten am Projektor.
Es wird das erweiterte MENÜ oder EASY MENU (Freundliches Menü)
angezeigt.
2. Wählen Sie ein Menü mit den Cursortasten S/T.
Bei EASY MENU (Freundliches Menü)
Wenn Sie zum erweiterten MENÜ wechseln möchten, wählen Sie “Go
to Advanced Menu” (Zum erweiterten Menü wechseln).
Bei erweitertem MENÜ
Wählen Sie das Menü PICTURE (Bild), IMAGE (Anzeige), INPUT (Eingang), SETUP (Einrichtung), SCREEN (Bildschirm) oder OPTION.
Wenn Sie zu EASY MENU (Freundliches Menü) wechseln möchten,
wählen Sie EASY MENU.
3. Drücken Sie danach die Cursor-Taste X auf dem Projektor oder auf der
Fernbedienung. Oder drücken Sie die ENTER-Taste auf der Fernbedienung, um fortzufahren.
Das ausgewählte Menü wird dann angezeigt.
4. Benutzen Sie die Cursertaste S/T, um einen Punkt für den Betrieb auszu-
wählen.
Drücken Sie danach die Cursor-Taste X auf dem Projektor oder auf der
Fernbedienung. Oder drücken Sie die ENTER-Taste auf der Fernbedienung, um fortzufahren.
Das Betriebsmenü des ausgewählten Punktes wird angezeigt.
5. Bearbeiten Sie den Punkt mit den Menücursortasten S/T.
Wenn Sie den Vorgang zurücksetzen möchten, drücken Sie während des Vorgangs die RÜCKSETZ-Taste (RESET) auf der Fernbedienung. Beachten Sie, dass Punkte, deren Funktionen gleichzeitig ausgeführt werden (z.B. LANGUAGE (Sprache), H PHASE nicht zurückgesetzt werden.)
Wenn Sie auf das vorherige Display zurückkehren möchten, drücken Sie die Cursor-Taste W auf
dem Projektor oder auf der Fernbedienung. Oder drücken Sie die ESC-Taste auf der Fernbedienung.
6. Drücken Sie erneut die MENÜ-Taste (MENU), um das Menü zu schließen und diesen Vorgang
abzuschließen.
Auch wenn Sie nichts tun, verschwindet der Dialog nach 10 Sekunden automatisch.
ADVANCED MENU
EASY MENU
ViewSonic PJ552 / PJ56222
Multifunktionale Einstellungen
Menü EASY (Freundliches)
Mit dem EASY MENU können Punkte, die in der unteren Tabelle gezeigt
werden ausgeführt werden.
Sie mit den Cursor-Tasten S/T, die sich auf dem Projektor oder auf der
Fernbedienung befinden, einen Punkt aus. Führen Sie danach den Punkt
entsprechend der folgenden Tabelle aus.
MenüpunktBeschreibung
ASPECT (Bild-
format)
KEYSTONE
(Verzerrung)
Wechseln Sie mit den Tasten W/X zu den einzelnen Bildformaten.
Siehe den Punkt ASPECT (Bildformat) im Abschnitt Menü IMAGE (Anzeige) (
28).
Korrigieren Sie mit den Tasten W/X die Bildverzerrung.
Siehe den Punkt KEYSTONE (Verzerrung) im Abschnitt Menü SETUP (Einrich-
32).
tung) (
Wechseln Sie mit den Tasten W/X zu den einzelnen Bildtypen.
Die Bildtypen sind Kombinationen eines Modus aus GAMMA und eines Modus
aus COLOR TEMP (Farbtemperatur). Wählen Sie einen Modus, der für die Projektionsquelle geeignet ist.
• Wenn GAMMA und COLOR TEMP (Farbtemp.) kombiniert von den obigen,
voreingestellten Modi abweicht, wird “CUSTOM” (Definiert) im Menü für
MODE (Modus) angezeigt. Beziehen Sie sich auf die Punkte GAMMA (
und COLOR TEMP (Farbtemp.) (
26) im Menü PICTURE (Bild).
25)
Stellen Sie mit den Tasten W/X die Helligkeit ein.
Siehe den Punkt BRIGHT (Helligkeit) im Abschnitt Menü PICTURE (Bild) (
25).
Stellen Sie mit den Tasten W/X den Kontrast ein.
Siehe den Punkt CONTRAST (Kontrast) im Abschnitt Menü PICTURE (Bild) (
25).
Stellen Sie mit den Tasten W/X die Farbintensität insgesamt ein.
Siehe den Punkt COLOR (Farbe) im Abschnitt Menü PICTURE (Bild) (
26).
Stellen Sie mit den Tasten W/X den Farbton ein.
Siehe den Punkt TINT (Farbton) im Abschnitt Menü PICTURE (Bild) (
26).
ViewSonic PJ552 / PJ56223
Multifunktionale Einstellungen
Menü EASY (Fortsetzung)
MenüpunktBeschreibung
SHARPNESS
(Bildschärfe)
WHISPER
(Leise)
MIRROR
(Spiegeln)
Stellen Sie mit den Tasten W/X die Bildschärfe ein.
Siehe den Punkt SHARPNESS (Bildschärfe) im Abschnitt Menü PICTURE (Bild)
26).
(
Schalten Sie mit den Tasten W/X den Leisemodus aus/ein.
Siehe den Punkt WHISPER (Leise) im Abschnitt Menü SETUP (Einrichtung) (
32).
Schalten Sie mit den Tasten W/X den Modus für das Spiegeln von Bildern.
Siehe den Punkt MIRROR (Spiegeln) im Abschnitt Menü SETUP (Einrichtung)
32).
(
Dieser Punkt setzt alle Punkte im EASY MENU (Freundliches Menü) zurück,
RESET (Zurück-
setzen)
außer FILTER TIME (Filterzeit) und LANGUAGE (Sprache).
Es wird zur Bestätigung ein Dialog angezeigt. Wählen Sie mit der Taste S den
Punkt RESET (Zurücksetzen), um Einstellungen zurückzusetzen.
Dieser Punkt setzt die Filterzeit zurück (welche die benutzte Zeit des Luftfilters
FILTER TIME
(Filterzeit)
misst).
Es wird zur Bestätigung ein Dialog angezeigt. Wählen Sie mit der Taste S den
Punkt RESET (Zurücksetzen), um Einstellungen zurückzusetzen.
Siehe den Punkt FILTER TIME (Filterzeit) im Abschnitt Menü OPTION (
LANGUAGE
(Sprache)
Go To Advanced
Menu (Zum
erweiterten
Bei Wahl von LANGUAGE (Sprache) können Sie die Menüsprache einstellen.
Eine Beschreibung hiezu finden Sie unter LANGUAGE (Sprache) im Menü
SCREEN (Bildschirm) (
33).
Wählen Sie “Go To Advanced Menu” (Zum erweiterten Menü wechseln), um
Zugang zu den Menüs PICTURE (Bild), IMAGE (Anzeige), INPUT (Eingabe),
SETUP (Einrichtung), SCREEN (Bildschirm) oder OPTION zu erhalten.
Menü wechseln)
37).
ViewSonic PJ552 / PJ56224
Multifunktionale Einstellungen
Menü PICTURE (Bild)
Mit dem PICTURE-Menü können die Punkte ausgeführt werden, die in der
unten aufgeführten Tabelle zu finden sind.
Wählen Sie einen Punkt mit den Cursor-Taste S/T auf dem Projektor
oder auf der Fernbedienung aus und drücken Sie die Cursor-Taste X auf
dem Projektor oder auf der Fernbedienung oder drücken Sie die ENTERTaste auf der Fernbedienung, um fortzufahren. Führen Sie danach den
Punkt entsprechend der folgenden Tabelle aus.
MenüpunktBeschreibung
BRIGHT
(Helligkeit)
CONTRAST
(Kontrast)
GAMMA
(Gamma)
Stellen Sie mit den Tasten S/T die Helligkeit ein.: Hell Ù Dunkelo
Stellen Sie mit den Tasten S/T den Kontrast ein.: Stark Ù Schwach
Schalten Sie mit den Tasten S/T den GAMMA-Modus.:
Einstellen von #1 CUSTOM, #2 CUSTOM o #3 CUSTOM
Wählen Sie einen Modus von CUSTOM (Definiert) und
drücken Sie dann die Taste X oder die EINGABE-Taste
(ENTER), um einen Dialog anzuzeigen, der Ihnen beim
Einstellen des Modus hilft.
Diese Funktion ist hilfreich, wenn Sie die Helligkeit von
bestimmten Farbtönen verändern möchten.
Wählen Sie einen Punkt mit den Tasten W/X aus und
stellen Sie die Stufe mit den Tasten S/T ein.
Sie können ein Testmuster zur Überprüfung der
Auswirkung Ihrer Einstellung anzeigen, indem Sie die EINGABE-Taste
(ENTER). Jedes Mal, wenn Sie die EINGABE-Taste (ENTER) drücken, ändert
sich das Testmuster wie folgt.
Kein Muster
Graustufe in 9 Schritten
RampGraustufe in 15 Schritten
Die acht Ausgleichbalken entsprechen den acht Farbtonstufen des Testmusters,
außer dem dunkelsten Balken ganz links. Wenn Sie den 2. Farbton von links auf
dem Testmuster einstellen möchten, verstellen Sie den Ausgleichbalken “1”. Der
dunkelste Farbton des Testmusters ganz links kann mit keinem der Ausgleichbalken eingestellt werden.
ViewSonic PJ552 / PJ56225
Multifunktionale Einstellungen
Menü PICTURE (Fortsetzung)
MenüpunktBeschreibung

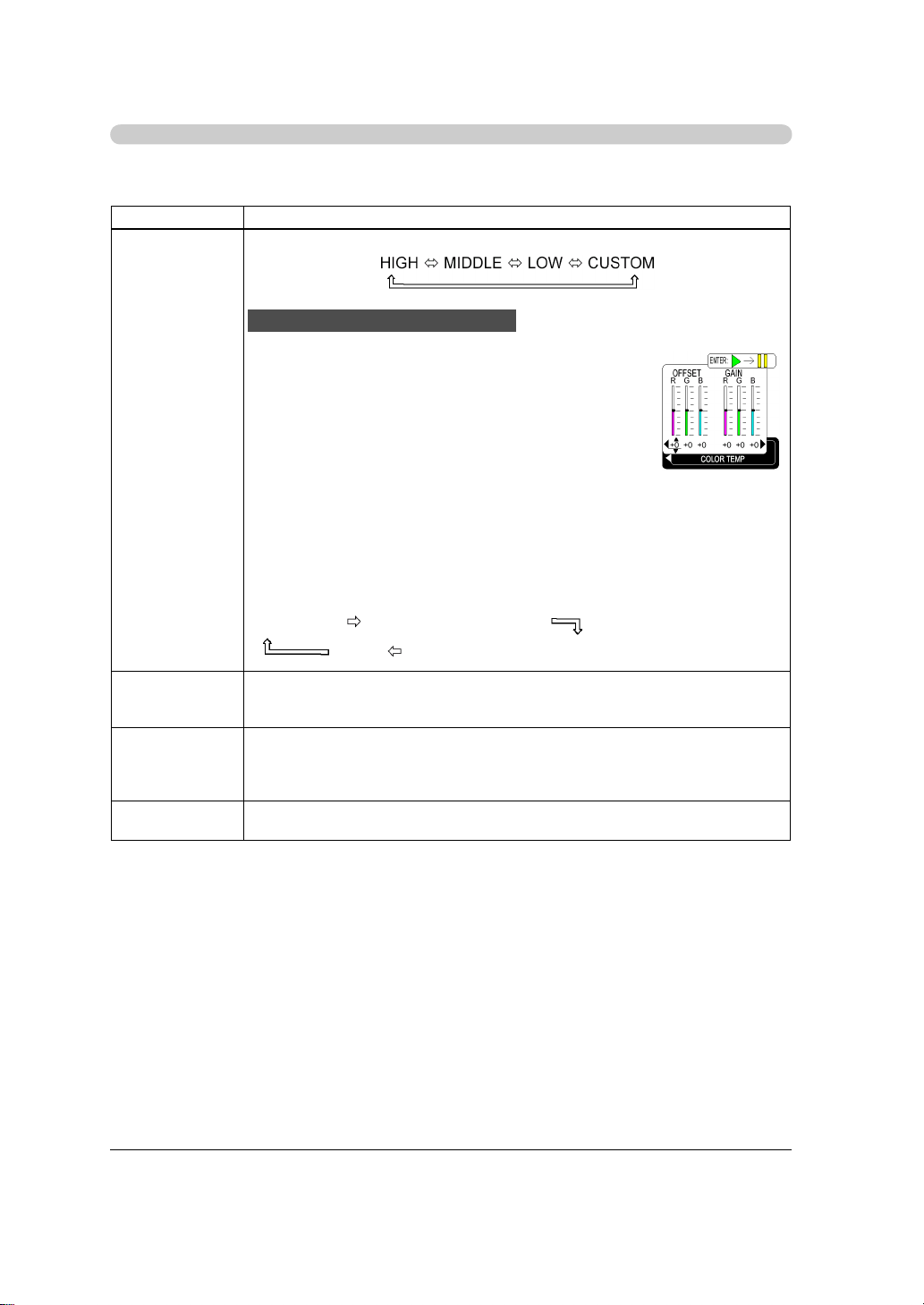

Schalten Sie mit den Tasten S/T die Farbtemperatur.
Einstellen von CUSTOM (Definiert)
Wählen Sie einen Modus von CUSTOM (Definiert) und
drücken Sie dann die Taste X oder die EINGABE-Taste
(ENTER, um einen Dialog anzuzeigen, der Ihnen beim
Einstellen von OFFSET (Ausgleichen) und/oder GAIN
(Verstärken) vom Modus CUSTOM (Definiert) hilft.
COLOR TEMP
(Farbtemp.)
Einstellungen von OFFSET (Ausgleichen) ändern die
Farbintensität insgesamt auf den Testmustern.
Einstellungen von GAIN (Verstärken) betreffen
hauptsächlich die Farbintensität der helleren Farbtöne
auf dem Testmuster.
Wählen Sie einen Punkt mit den Tasten W/X aus und stellen Sie die Stufe mit
den Tasten S/T ein.
Sie können ein Testmuster zur Überprüfung der Auswirkung Ihrer Einstellung
anzeigen, indem Sie die EINGABE-Taste (ENTER). Jedes Mal, wenn Sie die
EINGABE-Taste (ENTER) drücken, ändert sich das Testmuster wie folgt.
Kein Muster
Graustufe in 9 Schritten
RampGraustufe in 15 Schritten
COLOR (Farbe)
TINT (Farbton)
SHARPNESS
(Bildschärfe)
Stellen Sie mit den Tasten S/T die Farbintensität insgesamt ein.
Stark Ù Schwach
• Dieser Punkt kann nur bei einem Videosignal gewählt werden.
Stellen Sie mit den Tasten S/T den Farbton ein.
Grün Ù Rot
• Dieser Punkt kann nur bei einem Videosignal gewählt werden, mit Ausnahme
von SECAM-Signal.
Stellen Sie mit den Tasten S/T die Bildschärfe ein.
Stark Ù Schwach
ViewSonic PJ552 / PJ56226
Multifunktionale Einstellungen
Menü PICTURE (Fortsetzung)
MenüpunktBeschreibung
Schalten Sie mit den Tasten S/T den zunehmenden Modus.
PROGRESSIVE
(Zunehmend)
MY MEMORY
(Mein Speicher)
• Dies funktioniert nur bei einem Interlace-Signal eines VIDEO-, eines SVIDEO- oder eines COMPONENT-VIDEO-Eingangs eines 525I- (480i) oder
625I- (576i) Signals.

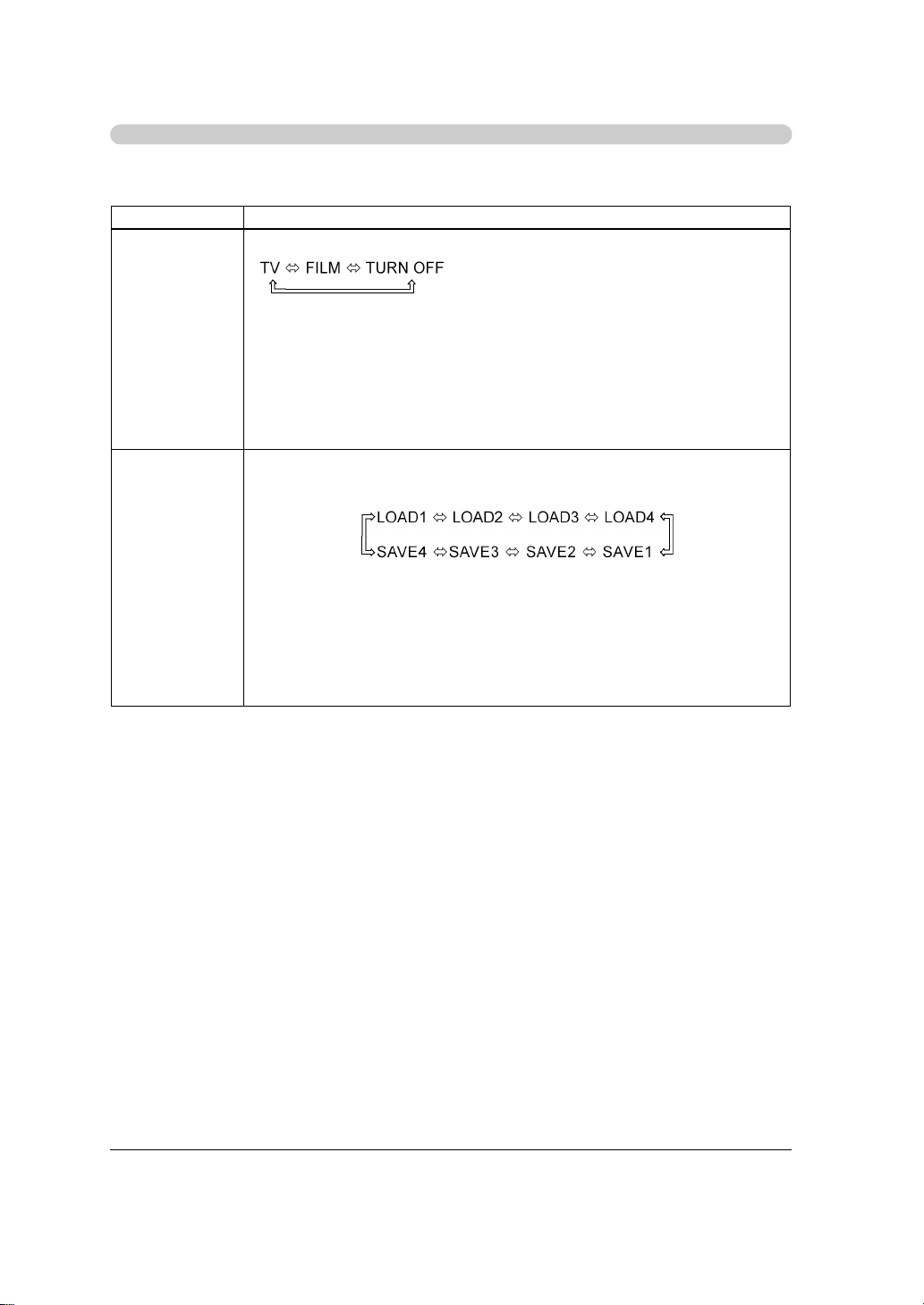

• Wenn TV oder FILM gewählt wurde, wird das Bild knuspriger. Der FILMModus ist zusätzlich.
Jedoch könnten bestimmte Bildfehler (z.B. gezackte Linie) bei sich schnell
bewegenden Objekten auftreten. Wählen Sie in diesem Fall TURN OFF (Ausschalten), auch wenn das Bild dabei an Deutlichkeit verliert.
Wählen Sie mit den Tasten S/T einen Modus von MY MEMORY (Mein Speicher) und drücken Sie dann die Taste X oder die EINGABE-Taste (ENTER),
um jede Funktion auszuführen.
Dieser Projektor verfügt über 4 numerierte Speicher für die Dateneinstellung.
Bei Ausführung von LOAD1 (Laden 1), LOAD2 (Laden 2), LOAD3 (Laden 3)
oder LOAD4 (Laden 4) werden Daten aus dem Speicher geladen, dessen Nummer mit der Nummer des Befehlskorrespondiert, und das Bild wird den Daten
entsprechend automatisch eingestellt. Bei Ausführung von SAVE1 (Speichern
den die derzeitig eingestellten Daten in dem Speicher abgelegt, dessen Nummer mit der Nummer des Befehlskorrespondiert.
ViewSonic PJ552 / PJ56227
Multifunktionale Einstellungen
Menü IMAGE (Anzeige)
Mit dem IMAGE-Menü können die Punkte ausgeführt werden, die in der
unten aufgeführten Tabelle zu finden sind.
Wählen Sie einen Punkt mit den Cursor-Taste S/T auf dem Projektor
oder auf der Fernbedienung aus und drücken Sie die Cursor-Taste X auf
dem Projektor oder auf der Fernbedienung oder drücken Sie die ENTERTaste auf der Fernbedienung, um fortzufahren. Führen Sie danach den
Punkt entsprechend der folgenden Tabelle aus.
MenüpunktBeschreibung

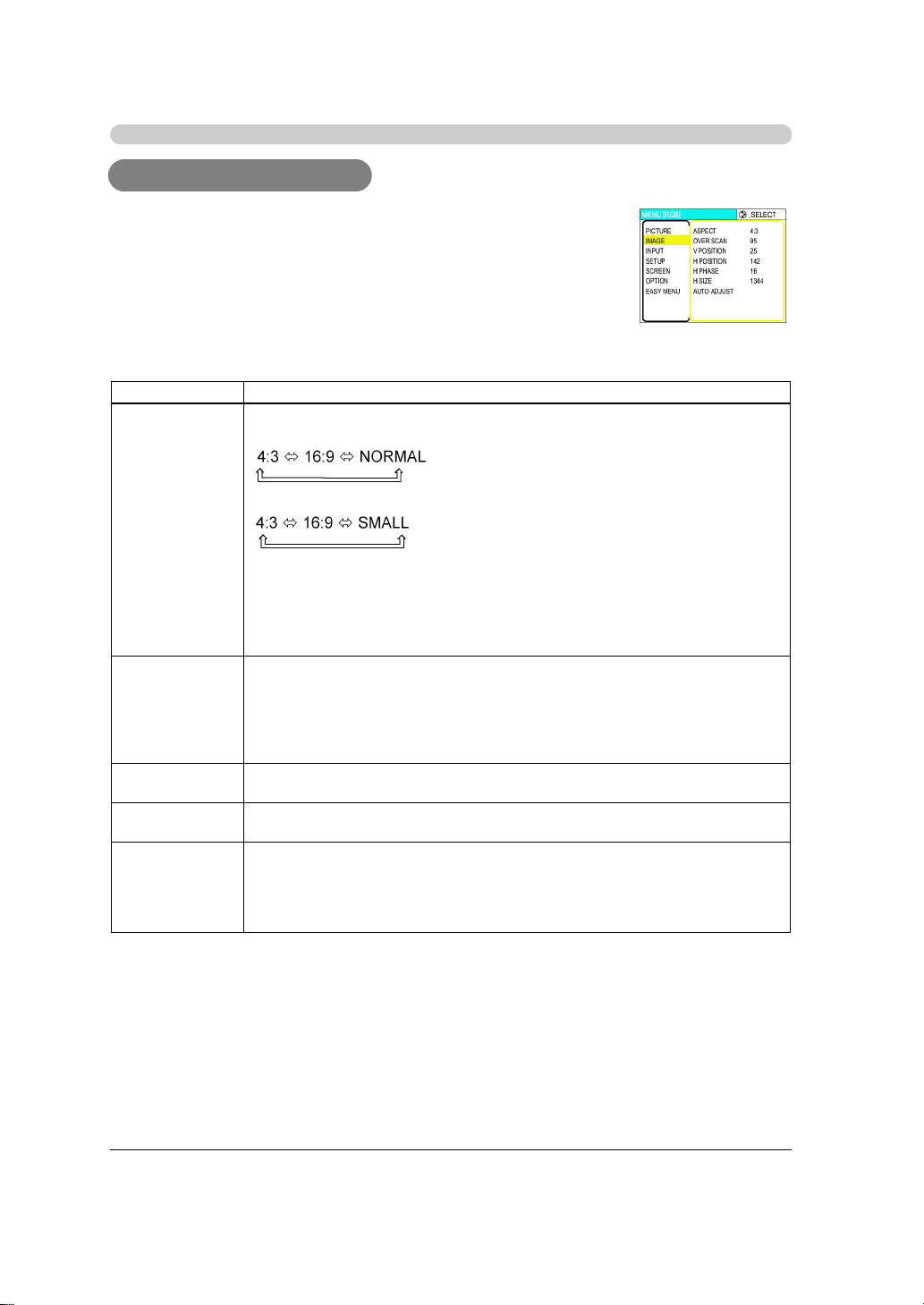

Wechseln Sie mit den Tasten S/T zu den einzelnen Bildformaten.
Bei einem RGB-Signal
Bei einem Video-Signal/keinem Signal
ASPECT
(Bildformat)
• Im NORMAL-Modus wird das ursprüngliche Signal des Bildformats beibehalten.
• Bei einem HDTV-Signal mit 1125i (1080i) oder 750p (720p) COMPONENTVIDEO-Eingang kann dieser Punkt nicht gewählt werden.
• Bei Durchführung der automatischen Einstellung wird die Einstellung für das
Bildformat initialisiert.
Stellen Sie mit den Tasten S/T das Überscanformat ein.
OVER SCAN
(Überscan)
V POSITION
(V-Position)
H POSITION
(H-Position)
H PHASE
(H-PHASE)
Groß (verkleinert das Bild) Ù Klein (vergrößert das Bild)
• Dieser Punkt kann nur bei einem Videosignal gewählt werden.
• Wenn eine zu große Einstellung gewählt wurde, kann eine bestimmte Verschlechterung im Rahmenbereich des Bildes auftreten. Wählen Sie in diesem
Fall klein.
Stellen Sie mit den Tasten S/T die vertikale Position ein.
Oben Ù Unten
Stellen Sie mit den Tasten S/T die horizontale Position ein.
Links Ù Rechts
Stellen Sie mit den Tasten S/T die horizontale Phase ein, um ein Bildflimmern
zu eliminieren.
Rechts Ù Links
• Dieser Punkt kann nur bei einem RGB-Signal oder einem Component-VideoSignal gewählt werden.
ViewSonic PJ552 / PJ56228
Multifunktionale Einstellungen
Menü IMAGE (Fortsetzung)
MenüpunktBeschreibung
Stellen Sie mit den Tasten S/T die Bildbreite ein.
Groß Ù Klein
H SIZE
(Bildbreite)
AUTO ADJUST
(Autom. ein-
stellen)
• Dieser Punkt kann nur bei einem RGB-signal gewählt werden.
• Wenn ein zu hoher Wert eingestellt wurde, wird das Bild nicht richtig
angezeigt. Setzen Sie in diesem Fall die Einstellung während dieses Vorgansgs durch Drücken der RÜCKSETZ-Taste (RESET) auf der Fernbedienung
zurück.
Bei Wahl dieses Punktes wird eine automatische Einstellung durchgeführt.
Bei einem RGB-Signal
Die vertikale Position, die horizontale Position, die Taktphase und die horizontale Größe werden automatisch eingestellt.
Achten Sie darauf, dass das Anwendungsfenster auf Maximalgröße eingestellt
ist, bevor Sie diese Funktion einsetzen. Auch ein dunkles Bild könnte noch
falsch eingestellt sein. Nehmen Sie die Einstellung an einem hellen Bild vor.
Bei einem Video-Signal
Das für das entsprechende Eingangssignal am besten geeignete Videoformat
wird automatisch gewählt.
Diese Funktion ist nur aktiv, wenn für den Punkt VIDEO FORMAT (Videoformat)
im Menü INPUT (Eingang) der Modus AUTO (Automatisch) ausgewählt ist. Bei
einem Component-Videosignal wird der Signaltyp automatisch erkant, unabhängig von dieser Funktion.
• Die automatische Einstellung dauert ca. 10 Sekunden. Beachten Sie auch,
dass dies bei einigen Eingangssignalen nicht richtig funktionieren wird.
ViewSonic PJ552 / PJ56229
Multifunktionale Einstellungen
Menü INPUT (Eingang)
Mit dem INPUT-Menü können die Punkte ausgeführt werden, die in der
unten aufgeführten Tabelle zu finden sind.
Wählen Sie einen Punkt mit den Cursor-Taste S/T auf dem Projektor oder
auf der Fernbedienung aus und drücken Sie die Cursor-Taste X auf dem
Projektor oder auf der Fernbedienung oder drücken Sie die ENTER-Taste
auf der Fernbedienung, um fortzufahren. Führen Sie danach den Punkt
entsprechend der folgenden Tabelle aus.
MenüpunktBeschreibung
Schalten Sie mit den Tasten S/T zu den einzelnen Farbräumen.
COLOR SPACE
(Farbraum)
COMPONENT
(Komponent)
VIDEO FORMAT
(Videoformat)
FRAME LOCK
(Rahmensperre)
• Dieser Punkt kann nur bei einem RGB-Signal oder einem Component-VideoSignal gewählt werden.
• Der Modus AUTO (Automatisch) wählt den optimalen Modus automatisch
aus.
• Bei einigen Eingangssignalen funktioniert der Modus AUTO (Automatisch)
nicht so gut. In diesem Fall wäre es besser, SMPTE240 oder REC709 zu
wählen.
Schalten Sie mit den Tasten S/T die Funktion vom COMPONENT-VIDEOAnschluss.
COMPONENT (Komponent) Ù SCART RGB
Bei Wahl von SCART RGB fungiert der COMPONENT-VIDEO-Anschluss als
Anschluss für einen SCART RGB-Signaleingang. Sie benötigen einen SCARTAdapter und ein SCART-Kabel für einen SCART RGB-Eingang am Projektor.
Erkundigen Sie sich bei Ihrem Händler nach Details.
Schalten Sie mit den Tasten S/T zu den einzelnen Videoformaten.
• Dieser Punkt lässt sich nur bei Videoeingang vom VIDEO-Signal oder S-
VIDEO-Anschluss ausführen. Bei einem Component-Videosignal wird der
Signaltyp automatisch erkant, unabhängig von dieser Funktion.
• Der Modus AUTO (Automatisch) wählt den optimalen Modus automatisch
aus.
• Bei einigen Eingangssignalen funktioniert der Modus AUTO (Automatisch)
nicht so gut. Wenn das Bild unstabil wird (z.B. unregelmäßiges Bild, Mangel
an Farbe), wählen Sie den Modus entsprechend dem Eingangssignal.
Schalten Sie mit den Tasten S/T die Rahmensperrfunktion ein/aus.
TURN ON (Einschalten) Ù TURN OFF (Ausschalten)
• Dieser Punkt kann nur bei einem RGB-Signal mit einer Frequenz von 50 bis
60Hz für die Modelle CP-X340 und CP-X345 oder von 50 bis 72Hz für das
Modell CP-S335 ausgeführt werden.
• Bei Wahl von TURN ON (Einschalten) werden Bewegungen gleichmäßiger
angezeigt.
• Diese Funktion kann zu einer bestimmten Verschlechterung des Bildes
führen. Wählen Sie in diesem Fall TURN OFF (Ausschalten).
ViewSonic PJ552 / PJ56230
Multifunktionale Einstellungen
Menü INPUT (Fortsetzung)
MenüpunktBeschreibung
Bei Wahl dieses Punktes erscheint ein Dialog mit dem Titel “INPUT INFORMATION” (Eingangsinfo). Er inforiert über das aktuelle Eingangssignal.
INFORMATION
(Info)
• Die Meldung “FRAME LOCK” (Rahmensperre) im Dialog bedeutet, dass die
Rahmensperrfunktion aktiviert ist (
30).
• Die Meldung “SCART RGB” bedeutet, dass der COMPONENT-VIDEO-
Anschluss als SCART RGB-Eingangsanschlüss fungiert. Siehe den Punkt
COMPONENT (Komponent) im diesem Abschnitt. (
• Dieser Punkt kann bei keinem Signal nicht ausgewählt werden.
30)
ViewSonic PJ552 / PJ56231
Multifunktionale Einstellungen
Menü SETUP (Einrichtung)
Mit dem SETUP-Menü können die Punkte ausgeführt werden, die in der
unten aufgeführten Tabelle zu finden sind.
Wählen Sie einen Punkt mit den Cursor-Taste S/T auf dem Projektor
oder auf der Fernbedienung aus und drücken Sie die Cursor-Taste X auf
dem Projektor oder auf der Fernbedienung oder drücken Sie die ENTERTaste auf der Fernbedienung, um fortzufahren. Führen Sie danach den
Punkt entsprechend der folgenden Tabelle aus.
MenüpunktBeschreibung
Korrigieren Sie mit den Tasten S/T die Bildverzerrung.
Oberer Wert Ù Unterer Wert
• Der einstellbare Bereich dieser Funktion unterscheidet sich je nach Typ des
KEYSTONE
(Verzerrung)
WHISPER
(Leise)
Eingangssignals. Die funktioniert bei einigen Signaltypen nicht so gut.
• Wenn V:INVERT (V:Invertieren) oder H&V:INVERT (H&V:Invertieren) für den
Punkt MIRROR (Spiegel) gewählt wurde und die Projektorleinwand geneigt
oder der Projektor nach unten abgewinkelt ist, funktioniert dies nicht richtig.
• Wenn mehr zur TELE-Seite eingezoomt wird, könnte diese Korrektur zu stark
sein. Diese Funktion sollte nach Möglichkeit mit einer Zoomeinstellung auf
WIDE (Breit) verwendet werden.
Schalten Sie mit den Tasten S/T den Leisemodus aus/ein.
NORMAL Ù WHISPER (Leise)
• Bei Wahl von WHISPER (Leise) werden Bildstörlinien und die Bildhelligkeit
reduziert.
Schalten Sie mit den Tasten S/T den Modus für das Spiegeln von Bildern.
MIRROR
(Spiegeln)
VOLUME
(Lautstärke)
Stellen Sie mit den Tasten S/T die Lautstärke ein.
Hoch Ù Niedrig
ViewSonic PJ552 / PJ56232
Multifunktionale Einstellungen
Menü SCREEN (Bildschirm)
Mit dem SCREEN-Menü können die Punkte ausgeführt werden, die in der
unten aufgeführten Tabelle zu finden sind.
Wählen Sie einen Punkt mit den Cursor-Taste S/T auf dem Projektor
oder auf der Fernbedienung aus und drücken Sie die Cursor-Taste X auf
dem Projektor oder auf der Fernbedienung oder drücken Sie die ENTERTaste auf der Fernbedienung, um fortzufahren. Führen Sie danach den
Punkt entsprechend der folgenden Tabelle aus.
MenüpunktBeschreibung
Schalten Sie mit den Tasten S/T zu den einzelnen OSD- (On Screen Display)
Sprachen.
LANGUAGE
(Sprache)
MENU POSITION
(Menüposition)
OSD BRIGHT
(OSD-Helligkeit)
BLANK (Leer)
Stellen Sie die Menüposition mit den Tasten S/T/W/X ein.
Um den Vorgang zu beenden, drücken Sie die MENÜ-Taste (MENU) auf der
Fernbedienung oder führen Sie 10 Sekunden lang nichts aus.
Stellen Sie mit den Tasten S/T den Helligkeitswert des OSD (On Screen Display) ein
Helligkeit Ù Dunkel
Schalten Sie mit den Tasten S/T die Modi für einen leeren Bildschirm.
Der leere Bildschirm ist eine zeitbegrenzte Funktion (
Drücken Sie der LEER-Taste (BLANK) auf der Fernbedienung angzeigt.
MyScreen (Mein Bildschirm) dient zur Festlegung eines gewünschten Bildschirms.
ORIGINAL zeigt den vorhandenen Standardbildschirm an. BLUE (Blau), WHITE
(Weiß) und BLACK (Schwarz) sind ungemusterte (einfache) Bildschirme in der
jeweiligen Farbe.
• Damit kein Nachbild zurückbleibt, wechseln MyScreen (Mein Bildschirm) und
ORIGINAL nach einigen Minuten zum schwarzen Bildschirm (BLACK).
• Für MyScreen (Mein Bildschirm) siehe den Punkt MyScreen (
20). Er wird beim
34).
ViewSonic PJ552 / PJ56233
Multifunktionale Einstellungen
Menü SCREEN (Fortsetzung)
MenüpunktBeschreibung
Schalten Sie mit den Tasten S/T die Modi für den Startbildschirm.
Der Startbildschirm wird angezeigt, wenn kein Signal oder ein ungeeignetes
Signal festgestellt wird.
MyScreen (Mein Bildschirm) dient zur Festlegung eines gewünschten Bild-
START UP
(Startbildschirm)
schirms.
ORIGINAL zeigt den vorhandenen Standardbildschirm an.
Bei Wahl von TURN OFF (Ausschalten) wird ein blauer Bildschirm (BLUE)
angezeigt.
• Damit kein Nachbild zurückbleibt, wechseln MyScreen (Mein Bildschirm) und
ORIGINAL nach einigen Minuten zum leeren Bildschirm (BLANK). Wenn
MyScreen (Mein Bildschirm) oder ORIGINAL auf BLANK (Leer) gesetzt
wurde, wird zum schwarzen Bildschirm (BLACK) gewechselt.
• MyScreen (Mein Bildschirm) ist im Punkt MyScreen unten erklärt. Die Bild-
schirme BLUE (Blau), BLACK (Schwarz) und BLANK (Leer) werden im Punkt
BLANK (Leer) erklärt (
33).
MyScreen (Mein Bildschirm) zeichnet Daten für den leeren und den Startbildschirm auf. Zeigen Sie das Eingangssignal mit dem Bild an, dass Sie aufzeichnen möchten.
1. Bei Wahl dieses Punktes erscheint ein Dialog mit dem Titel “MyScreen”
(Mein Bildschirm). Sie werden gefragt, ob Sie das Bild des aktuellen Bildschirms aufzeichnen möchten.
Warten Sie, bis das Zielbild angezeigt wird und drücken Sie dann die EINGABE-Taste (ENTER) auf der Fernbedienung. Das Bild bleibt stehen und der
Rahmen zum Aufzeichnen erscheint.
Um diesen Vorgang zu stoppen, drücken Sie die RÜCKSETZ- (RESET)
oder die ESC-Taste auf der Fernbedienung.
MyScreen (Mein
Bildschirm)
2. Stellen Sie die Rahmenposition mit den Tasten S/T/W/X ein. Schieben Sie
den Rahmen auf die Bildposition, die Sie verwenden möchten.
Drücken Sie die EINGABE-Taste (ENTER) auf der Fernbedienung, um mit
der Aufzeichnung zu beginnen.
Um den Bildschirm wiederherzustellen und zum vorherigen Dialog zurückzukehren, drücken Sie die RÜCKSETZ- (RESET) oder die ESC-Taste auf
der Fernbedienung.
Die Aufzeichnung dauert einige Minuten. Nach der Aufzeichnung werden der
aufgezeichnete Bildschirm und die Meldung “MyScreen registration is finished.”
(Aufzeichnung für Mein Bildschirm ist fertig.) einige Sekunden lang angezeigt.
Bei missglückter Aufzeichnung wird die Meldung “A capturing error has
occurred. Please try again.” (Ein Aufzeichnungsfehler ist aufgetreten. Bitte
nochmals ausführen.) angezeigt.
Schalten Sie mit den Tasten S/T die Funktion Mein Bildschirm sperren ein/aus.
MyScreen Lock
(Mein Bild-
schirm sperren)
TURN ON (Einschalten) Ù TURN OFF (Ausschalten)
Bei Wahl von TURN ON (Einschalten) kann MyScreen (Mein Bildschirm) nicht
ausgeführt werden. Aktivieren Sie diese Funktion, um den aktuellen Inhalt von
MyScreen (Mein Bildschirm) zu schützen.
ViewSonic PJ552 / PJ56234
Multifunktionale Einstellungen
Menü SCREEN (Fortsetzung)
MenüpunktBeschreibung
Schalten Sie mit den Tasten S/T die Meldungsfunktion ein/aus.
TURN ON (Einschalten) Ù TURN OFF (Ausschalten)
Bei Wahl von TURN ON (Einschalten) können folgende Meldungen angezeigt
werden.
MESSAGE
(Meldung)
“AUTO IN PROGRESS” (Automatischer Vorgang) bei automatischer Einstel-
lung
“NO INPUT IS DETECTED” (Kein Eingangssignal erkannt)
“SYNC IS OUT OF RANGE” (Sync außerhalb des Erkennungsbereichs)
„Suchen…“ (beim Suchen eines Eingangssignals)
„Löschen…“ (beim Löschen eines Eingangssignals)
Das geänderte Eingangssignal wird angezeigt
Das geänderte Bildformat wird angezeigt.
ViewSonic PJ552 / PJ56235
Multifunktionale Einstellungen
Menü OPTION
Mit dem Menü OPTION können die in der unteren Tabelle aufgeführten
Punkte ausgeführt werden.
Wählen Sie einen Punkt mit den Cursor-Tasten S/T, die sich auf dem
Projektor oder auf der Fernbedienung befinden aus und drücken Sie die
Cursor-Taste X auf dem Projektor oder auf der Fernbedienung oder
drücken Sie die ENTER-Taste auf der Fernbedienung, um fortzufahren,
mit Ausnahme der Punkte LAMP TIME und FILTER TIME. Führen Sie danach den Punkt entsprechend der folgenden Tabelle aus.
MenüpunktBeschreibung
Schalten Sie mit den Tasten S/T die Funktion der automatischen Signalsuche
ein/aus.
TURN ON (Einschalten) Ù TURN OFF (Ausschalten)
SEARCH
(Finden)
Wenn bei Wahl von TURN ON (Einschalten) kein Signal erkannt wird, werden
die Eingangsanschlüsse automatisch durchsucht. Wird ein Eingangssignal
gefunden, stoppt der Projektor die Suche und zeigt das Bild an. Wenn der Projektor kein Signal findet, kehrt er zu dem Zustand vor diesem Vorgang zurück.
Stellen Sie mit den Tasten S/T die Zeit für Countdown ein, um den Projektor
automatisch auszuschalten.
Lang (max. 99 Minuten) Ù Kurz (min. 0 Minute = DEAKTIVIERT)
AUTO OFF
(Autom. aus)
LAMP TIME
(Lampenzeit)
Bei einer Zeiteinstellung auf 0 schaltet sich der Projektor nicht automatisch aus.
Wurde die Zeit zwischen 1 und 99 eingestellt und sie verstreicht ohne dass ein
Signal oder ein ungeeignetes Signal gefunden wird, erlischt die Projektorlampe
und die Betriebsanzeige fängt an zu blinken. Siehe den Abschnitt “Ausschalten
der Stromversorgung” (
Die Lampenzeit wird ab dem letzten Rücksetzvorgang gezählt. Im Menü
OPTION wird sie als Lampennutzungszeit aufgeführt.
Wenn Sie die RÜCKSETZ-Taste (RESET) auf der Fernbedienung ca. 3
Sekunden gedrückt halten, wird ein Dialog angezeigt. Um die Lampenzeit
zurückzusetzen, wählen Sie mit der Taste S den Punkt RESET (Zurücksetzen).
RESET (Zurücksetzen) Õ CANCEL (Abbrechen)
• Setzen Sie die Lampenzeit nur zurück, wenn Sie die Lampe ausgetauscht
haben, damit richtige Meldungen für die Lampe angezeigt werden.
• Hinweise zum Lampenaustausch sind im Abschnitt „Lampe“ (
angegeben.
16).
38, 39)
ViewSonic PJ552 / PJ56236
Multifunktionale Einstellungen
Menü OPTION (Fortsetzung)
MenüpunktBeschreibung
Die Filterzeit wird ab dem letzten Rücksetzvorgang gezählt. Im Menü OPTION
wird sie als Filternutzungszeit aufgeführt.
Wenn Sie die RÜCKSETZ-Taste (RESET) auf der Fernbedienung ca. 3
Sekunden gedrückt halten, wird ein Dialog angezeigt. Um die Filterzeit zurück-
FILTER TIME
(Filterzeit)
zusetzen, wählen Sie mit der Taste S den Punkt RESET (Zurücksetzen).
RESET (Zurücksetzen) Õ CANCEL (Abbrechen)
• Setzen Sie die Filterzeit, wenn Sie den Luftfilter gereinigt oder ausgetauscht
haben, damit richtige Meldungen für den Luftfilter angezeigt werden.
• Hinweise zur Pflege des Luftfilters sind im Abschnitt „Luftfilter“ (
angegeben.
Bei Wahl dieses Punktes wird das Menü SERVICE (Wartung) angezeigt.
Wählen Sie einen Punkt mit den tasten S/T und drücken Sie die taste X oder
die EINGABE-Taste (ENTER) auf der Fernbedienung, um fortzufahren.
FAN SPEED (Lüftergeschwindigkeit)
Stellen Sie mit den Tasten S/T die Drehgeschwindigkeit der Lüfter ein. HIGH
(Hoch) ist der im Hochland, etc. verwendete Modus. Bei Wahl von HIGH (Hoch)
ist der Lärmpegel des Projektors höher.
HIGH (Hoch) Ù NORMAL
SERVICE
(Wartung)
GHOST (Geisterbild)
1. Wählen Sie einen Punkt mit den Menücursortasten W/X ein Farbelement
des Geisterbildes aus und drücken Sie die Cursortaste X oder die EINGABE-Taste (ENTER) auf der Fernbedienung, um fortzufahren.
2. Stellen Sie das ausgewählte Element mit den Tasten S/T ein, damit das
Bei Wahl von RESET (Zurücksetzen) mit der Taste S, wird diese Funktion ausgeführt. Diese Funktion setzt alle Punkte in allen Menüs auf die Ersteinstellungen zurück. Beachten Sie, dass die Punkte LAMP TIME (Lampenzeit), FILTER
TIME (Filterzeit) und LANGUAGE (Sprache) nicht zurückgesetzt werden.
RESET (Zurücksetzen) Õ CANCEL (Abbrechen)
40)
ViewSonic PJ552 / PJ56237
Wartung
Wartung
Lampe
ACHTUNG HOCHSPANNUNG HOHE TEMPERATURA HOHER DRUCK
XDer Projektor bedient sich einer Hochdruck-Quecksilberglaslampe. Die Lampe kann mit einem
lauten Knall zerplatzen oder durchbrennen, wenn sie gestoßen oder angekratzt, im heißen Zustand
angefasst wird oder sich im Laufe der Zeit abnutzt. Beachten Sie, dass jede Lampe eine individuelle
Lebenszeit besitzt, so dass einige schon kurz nach Gebrauchsbeginn zerplatzen oder durchbrennen
können. Beim Zerplatzen der Lampe kann es zudem vorkommen, dass Glassplitter
Lampengehäuse fliegt und quecksilberhaltiges Gas
aus den Belüftungsschlitzen des Projektors ent-
weicht.
XEntsorgung einer Lampe
• Dieses Produkt enthält eine Quecksilberlampe; werfen Sie sich nicht in den Hausmüll. Entsorgen
Sie sie entsprechend den Umweltschutzgesetzen.
Erkundigen Sie sich bei www.lamprecycle.org über die Wiederverwertung von Lampen (in den USA)
Erkundigen Sie sich bei der lokalen Behörde oder www.eiae.org (in den USA) oder www.epsc.ca (in
Kanada) über die Entsorgung des Produkts.
Weitere Informationen erteilt Ihnen gerne Ihr Händler.
• Wenn die Lampe zerplatzt (es entsteht dabei ein lauter Knall), ziehen Sie den Stecker
von der Steckdose ab und bestellen Sie eine Ersatzlampe bei Ihrem Händler vor Ort.
Beachten Sie, dass Glassplitter das Innere des Projektors beschädigen oder Sie beim
Entfernen verletzen können; reinigen Sie daher den Projektor nicht selber und ersetzen
Sie auch nicht die Lampe.
Ziehen Sie
Stec ker
von der
Steck-
dose ab
• Wenn die Lampe zerplatzt (es entsteht dabei ein lauter Knall), lüften Sie das Zimmer
den
und achten Sie darauf, das aus dem Projektor entweichende Gas nicht einzuatmen
oder in Augen- oder Mundnähe zu lassen.
• Schalten Sie den Projektor vor dem Lampenersatz aus und ziehen Sie die Netzleitung
ab; warten Sie dann mindestens 45 Minuten, damit die Lampe sich ausreichend
abkühlen kann. Wenn Sie eine heiße Lampe anfassen, können Sie sich verbrennen
und auch die Lampe beschädigen.
• Entfernen Sie keine Schrauben, außer die mit einem Pfeil markierten.
• Öffnen Sie nicht die Lampenabdeckung, wenn der Projektor hängend befestigt ist.
Wenn die Lampe zerbrochen ist, könnten beim Öffnen der Abdeckung Splitter herausfallen und Ihnen Schaden zufügen. Auch ist die Arbeit in hohen Bereichen gefährlich;
bitten Sie daher Ihren lokalen Händler, die Lampe auszutauschen, auch wenn sie nicht
zerbrochen ist.
• Verwenden Sie den Projektor nicht mit abgenommener Lampenabdeckung. Achten Sie
beim Lampenaustausch darauf, dass die Schrauben fest angezogen werden. Lose
Schrauben können zu Schäden oder Verletzungen führen.
• Verwenden Sie nur eine Lampe vom angegebenen Typ.
• Wenn eine Lampe gleich bei erstmaliger Verwendung zerplatzt, könnten auch elektrische Probleme in der Lampe vorliegen. Kontaktieren Sie in diesem Fall den Händler
oder den Kundendienst vor Ort.
• Vorsicht: Eine angestoßene oder zerkratzte Lampe kann während des Gebrauchs zerplatzen.
• Wenn Anzeigen oder Meldungen Sie zum Austausch der Lampe auffordern (siehe die
Abschnitte „Diesbezügliche Meldungen“ und „Bezüglich der Anzeigelampen“), tauschen
Sie die Lampe so schnell wie möglich aus. Bei längerem Gebrauch der Lampe oder bei
Überschreitung des Austauschdatums könnte sie zerplatzen. Verwenden Sie keine
alten (gebrauchten) Lampen; sie könnten zerplatzen.
in das
ViewSonic PJ552 / PJ56238
Wartung
Lampe (Fortsetzung)
Wenn Anzeigen oder Meldungen Sie zum Austausch der Lampe auffordern, tauschen Sie die Lampe
so schnell wie möglich aus.
1. Schalten Sie den Projektor aus und ziehen Sie die Netzleitung ab. Geben Sie der Lampe mindes-
tens 45 Minuten zum Abkühlen.
2. Um eine neue Lampe zu erwerben, kontaktieren Sie Ihren Händler und teilen Sie ihm die Lampen-
typnummer mit = PRJ-RLC-015. Wenn der Projektor an der Decke befestigt ist oder die Lampe
zerbrochen ist, bitten Sie den Händler, die Lampe auszutauschen.
Wenn Sie den Austausch selber vornehmen,
3. Nachdem sichergestellt ist, dass sich der Projektor ausre-
ichend abgekühlt hat, drehen Sie ihn langsam um, so
dass seine Bodenseite nach oben weist.
4. Haken Sie die Klammern der Lampenabdeckung mit
einem Minus-Schraubenzieher oder einem ähnlichen
Werkzeug aus und nehmen Sie die Lampenabdeckung
ab.
5. Lösen Sie die 2 Schrauben (mit Pfeil markiert) der Lampe
und heben Sie die Lampe vorsichtig an den Griffen hoch.
6. Fügen Sie die neue Lampe ein und ziehen Sie die zuvor
gelösten Schrauben wieder fest an, um die Lampe festzuhalten.
7. Verriegeln Sie die 2 Zungen der Lampenabdeckung am
Projektor und setzen Sie die Lampenabdeckung auf den
Projektor. Drücken Sie dann auf die Mitte der zwei Klemmen, um die Lampenabdeckung zu befestigen.
8. Drehen Sie den Projektor langsam um, so dass sein
Oberteil nach oben weist.
9. Schalten Sie den Projektor ein und setzen Sie die
Lampenzeit mit der Funktion LAMP TIME (Lampenzeit)
im Menü OPTION (
36) zurück.
Lampenabdeckung
Klammern
Mit Pfeil marki-
erte Schrauben
Klemmenmitte
Klammern
Zungen
HINWEIS
• Wurde die Lampe nach Anzeige der Meldung “THE POWER WILL TURN OFF AFTER 0hr.”
(Gerät schaltet sich nach 0 Std. aus.) ausgetauscht, stellen Sie den folgenden Vorgang innerhalb
von 10 Minuten nach dem Einschalten fertig.
• Ein falsches Zurücksetzen der Lampenzeit (Zurücksetzen ohne Austausch oder nach Austausch
nicht zurücksetzen) führt zu falschen Meldungsfunktionen.
ViewSonic PJ552 / PJ56239
Wartung

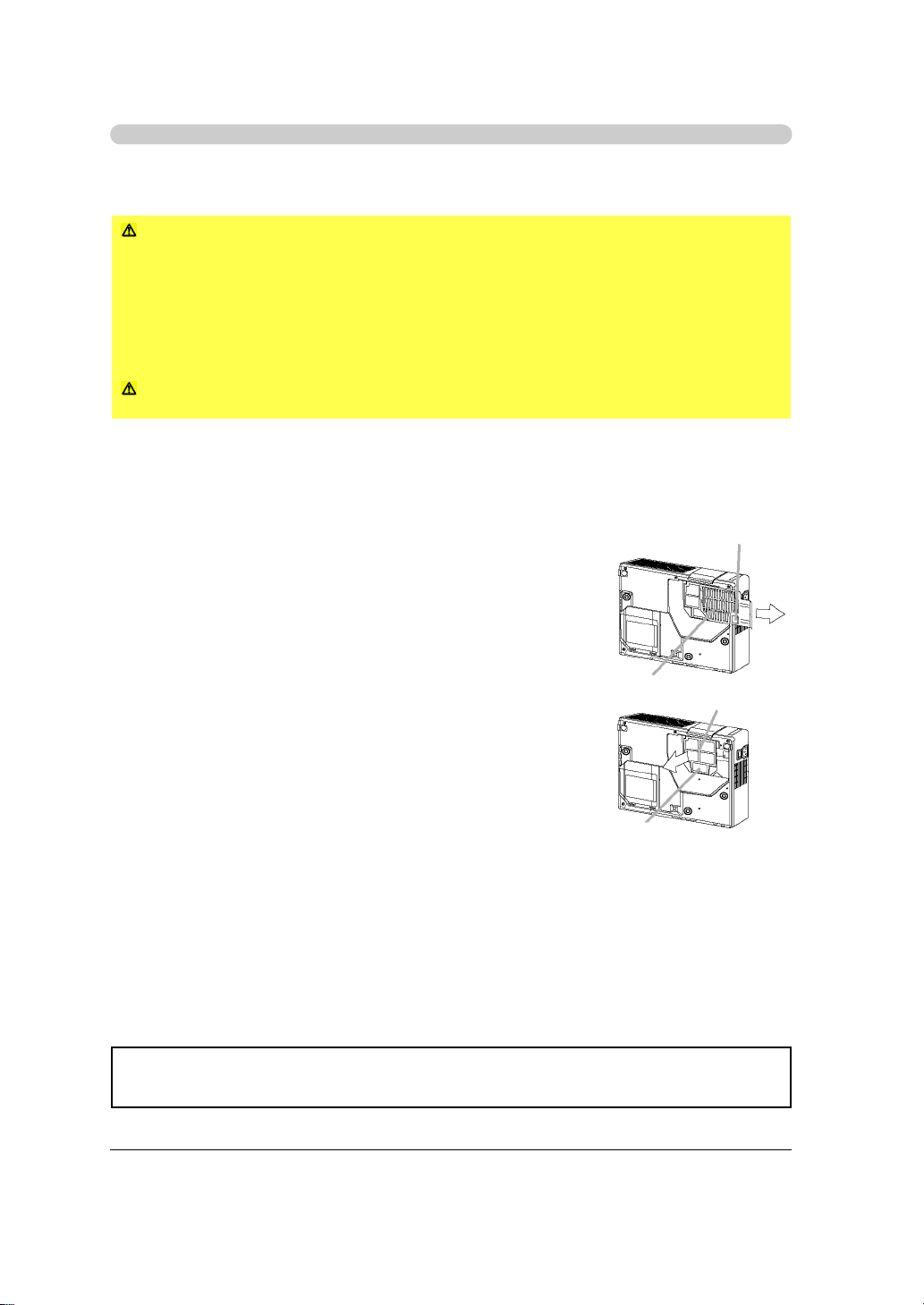

Luftfilter
ACHTUNG XVergewissern Sie sich vor der Wartung, dass der Projektor ausgeschaltet und die
Netzleitung abgesteckt ist, lassen Sie den Projektor sich ausreichend abkühlen. Wenn Sie einen
stark erhitzten Projektor warten, könnten Sie sich verbrennen und/oder der Projektor könnte Funktionsstörungen aufweisen.
XVerwenden Sie nur einen Luftfilter vom angegebenen Typ. Verwenden Sie den Projektor nicht,
wenn der Luftfilter oder die Lampenabdeckung entfernt ist.
XMachen Sie den Projektor nicht nass und lassen Sie keine Flüssigkeiten in den Projektor hineinlaufen. Es könnte ein Brand entstehen, Sie könnten einen Stromschlag erhalten und/oder der Projektor könnte nicht mehr richtig funktionieren.
ACHTUNGXErsetzen Sie den Luftfilter, wenn er beschädigt oder zu schmutzg ist und auch,
wenn Sie die Lampe austauschen.
Wenn Anzeigen oder Meldungen Sie zum Reinigen des Luftfilters auffordern, reinigen Sie den Luftfilter so schnell wie möglich aus. Verstopft sich der Luftfilter aufgrund von Staub oder Ähnlichem, steigt
die Temperatur im Innern und der Projektor schaltet sich automatisch aus, um Beschädigungen zu
vermeiden.
1. Schalten Sie den Projektor aus und ziehen Sie die Netzleitung ab.
Geben Sie dem Projektor mindestens 45 Minuten zum Abkühlen.
Nehmen Sie einen Staubsauger zur Hand.
Knopf der Filterabdeckung
2. Nachdem sichergestellt ist, dass sich der Projektor ausreichend
abgekühlt hat, drehen Sie ihn langsam um, so dass seine Objektivseite nach oben weist. Achten Sie darauf, dass der Projektor
nicht umkippt. Halten Sie den Projektor fest, während sein Objektiv nach oben weist.
3. Legen Sie einen Finger auf den Knopf der Filterabdeckung und
schieben Sie die Filterabdeckung in Pfeilrichtung, um sie zu
entfernen.
Filterabdeckung
Luftfilterknopf
4. Halten Sie den Knopf der Filterabdeckung und ziehen Sie den
Luftfilter ab.
5. Benutzen Sie bei der Öffnung des Projektors für den Luftfilter
einen Vakuumreiniger. Stellen Sie dann langsam den Projektor auf
dem Kopf.
6. Reinigen Sie den Luftfilter und die Filterabdeckung mit einem
Staubsauger. Ersetzen Sie den Luftfilter, wenn er beschädigt oder
zu schmutzig ist. Um einen neuen Luftfilter zu erwerben, fragen
Sie Ihren Händler oder ViewSonic nach der Teilnummer des Luftfilters.
Ein Luftfilter des angegebenen Typs schließt bündig mit der Ersatzlampe für diesen Projektor ab.
Luftfilter
7. Setzen Sie den gereinigten oder einen neuen Luftfilter auf und drücken Sie mit den Klammern auf
die Punkte des Wortes „PUSH“, um den Luftfilter zu befestigen.
8. Bringen Sie die Filterabdeckung wieder an und rasten Sie sie ein.
9. Drehen Sie den Projektor langsam um, so dass sein Oberteil nach oben weist.
10.Schalten Sie den Projektor ein und setzen Sie die Filterzeit mit der Funktion FILTER TIME (Fil-
terzeit) im Menü OPTION (
37) zurück.
HINWEIS
• Ein falsches Zurücksetzen der Filterzeit (Zurücksetzen ohne Austausch oder nach Austausch
nicht zurücksetzen) führt zu falschen Meldungsfunktionen.
ViewSonic PJ552 / PJ56240
Wartung
Weitere Wartungsarbeiten
ACHTUNG XVergewissern Sie sich vor der Wartung, dass der Projektor ausgeschaltet und die
Netzleitung abgesteckt ist, und lassen Sie den Projektor sich ausreichend abkühlen. Wenn Sie
einen stark erhitzten Projektor warten, könnten Sie sich verbrennen und/oder der Projektor könnte
Funktionsstörungen aufweisen.
XVersuchen Sie nie, das Innere des Projektors selber zu warten. Dies ist zu gefährlich.
XMachen Sie den Projektor nicht nass und lassen Sie keine Flüssigkeiten in den Projektor hinein-
laufen. Es könnte ein Brand entstehen, Sie könnten einen Stromschlag erhalten und/oder der Projektor könnte nicht mehr richtig funktionieren.
• Non collocare nessun contenitore con acqua, detergenti o altri prodotti chimici nelle vicinanze del
proiettore.
• Non utilizzare aerosol o spray.
ACHTUNGXPflegen Sie den Projektor den folgenden Hinweisen entsprechend auf angemess-
ene Weise. Bei falscher Pflege könnten Sie sich nicht nur verletzten, sondern auch Ungewolltes heraufbeschwören, z.B. Verfärbungen, Abblättern von Farbe, etc.
• Verwendet Sie nur die nachfolgend aufgelisteten Reinigungsmittel oder Chemikalien.
• Polieren und wischen Sie nicht mit harten Gegenständen.
Im Innern der Projektors
Um eine sichere Verwendung des Projektors zu gewährleisten, lassen Sie ihn ca. alle 2 Jahre von
Ihrem Händler reinigen und überprüfen.
Objektivpflege
Wenn das Objektiv fehlerhaft, verschmutzt oder beschlagen ist, wirkt es sich nachteilig auf die
Anzeigequalität aus. Gehen Sie mit dem Objektiv extrem vorsichtig um.
1. Schalten Sie den Projektor aus und ziehen Sie die Netzleitung ab. Lassen Sie den Projektor sich
ausreichend abkühlen.
2. Wenn sich der Projektor komplett abgekühlt hat, wischen Sie das Objektiv mit einem handelsübli-
chen Objetivreiniger sauber. Berühren Sie das Objektiv nicht mit Ihren Fingern.
Pflege des Gehäuses und der Fernbedienung
Bei falscher Pflege könnten Sie Ungewolltes heraufbeschwören, z.B. Verfärbungen, Abblättern von
Farbe, etc.
1. Schalten Sie den Projektor aus und ziehen Sie die Netzleitung ab. Lassen Sie den Projektor sich
ausreichend abkühlen.
2. Nachdem Sie sichergestellt haben, dass sich der Projektor ausreichend abgekühlt hat, wischen
Sie leicht mit Gaze oder einem weichen Tuch.
Falls starke Verschmutzungen vorliegen, tauchen Sie ein weiches Tuch in Wasser oder mit Wasser
verdünnten Neutralreiniger, wringen Sie es gut aus und wischen Sie damit über die Verschmutzungen. Wischen Sie dann leicht mit einem weichen, trockenen Tuch nach.
ViewSonic PJ552 / PJ56241
Fehlerbehebung
Fehlerbehebung
Diesbezügliche Meldungen
Wenn das Gerät eingeschaltet ist, können Meldungen wie nachstehend angezeigt werden. Wenn
eine derartige Meldung angezeigt wird, verfahren Sie so, wie nachstehend beschrieben ist. Wenn
nach der Behandlung die gleiche Meldung oder eine, die nicht nachstehend aufgelistet ist, angezeigt
wird, kontaktieren Sie Ihren Händler oder den Kundendienst.
Obwohl diese Meldungen nach mehreren Minuten automatisch verschwinden, werden Sie bei jeweiligem Einschalten des Geräts immer wieder erscheinen.
MeldungBeschreibung
Um die Leistung zu maximieren,
wird das Ersetzen der Lampe
empfohlen.
CLEAN THE AIR FILTER POWER
OFF FIRST, THEN CLEAN THE
AIR FILTER. AFTER CLEANING
THE AIR FILTER, RESET THE
FILTER TIMER.
Nach dem die Lampe 2000 Stunden in Betrieb war, wird
diese Warnmeldung angezeigt. Der Projektor wird aber
nicht ausgeschaltet werden.
Die Meldung wird für 30 Sekunden angezeigt, wenn der Projektor ausgeschaltet wird. Das Drücken irgendeiner Taste
während diese Meldung angezeigt wird, wird diese Meldung
verschwinden lassen.
Die Filterzeit hat 100 Stunden erreicht.
Bitte reinigen oder tauschen Sie den Luftfilter aus, indem Sie
sich auf den Abschnitt „Luftfilter“ beziehen. Nach der Behandlung des Luftfilters stellen Sie bitte sicher, dass Sie die Filterzeit
zurückgesetzt haben.
Es liegt kein Eingangssignal an.
Prüfen Sie die Eingangssignalverbindung und den Status der
Signalquelle.
CHECK THE AIR FLOW
Die horizontale oder vertikale Wellenlänge des Eingangssignals befindet sich außerhalb der Reaktionsparameter
dieses Geräts.
Prüfen Sie die Spezifikationen dieses Geräts oder die der Signalquelle.
Die Innentemperatur steigt an.
Schalten Sie das Gerät aus und lassen Sie es sich mindestens
20 Minuten lang abkühlen. Schalten Sie das Gerät nachdem
Überprüfung der folgenden Punkte wieder ein.
• Ist die Öffnung für die Belüftung blockiert?
• Ist der Luftfilter verschmutzt?
• Übersteigt die periphere Temperatur 35°C?
• Wenn die gleiche Anzeige nach der Behandlung angezeigt
wird, setzen Sie bitte im Menü OPTION, im Punkt SERVICE
„FAN SPEED“ auf HIGH.
ViewSonic PJ552 / PJ56242
Fehlerbehebung
Ähnliche Meldungen (Fortsetzung)
MeldungBeschreibung
CLEAN THE AIR FILTER POWER
OFF FIRST, THEN CLEAN THE
AIR FILTER. AFTER CLEANING
THE AIR FILTER, RESET THE
FILTER TIMER.
HINWEIS
• Eine Lampe hat eine endliche Produktlebensdauer. Lampen sind dadurch gekennzeichnet, dass
sie, nach vielen Stunden der Nutzung, nicht länger aufleuchten oder dass sie brechen oder explodieren, etc. Dieser Projektor ist mit einer automatischen Abschaltfunktion ausgestattet, so dass
die Stromversorgung automatisch abgeschaltet wird, wenn die Lampe eine Nutzungsdauer von
2000 Stunden erreicht hat. Bitte seien Sie sich bewusst, dass unter den Lampentypen verschiedene Produktlebenszeiten existieren, dass eine Lampe auch vor dem Ausführen der automatischen Abschaltfunktion des Projektors erlöschen kann.
Ein Vorsichtshinweis zur Reinigung des Filters.
Schalten Sie das Gerät sofort aus und reinigen bzw. ersetzen
Sie den Luftfilter entsprechend dem Abschnitt “Luftfilter” in
diesem Handbuch.
Nach dem Reinigen oder Ersetzen des Luftfilters müssen Sie
die Filterzeit zurücksetzen (
37).
ViewSonic PJ552 / PJ56243
Fehlerbehebung
Bezüglich der Anzeigelampen
Die Leucht- und Blinkmuster der BETRIEBS-, LAMPEN- und TEMPERATUR-Anzeige haben die in
der folgenden Tabelle aufgeführten Bedeutungen. Gehen Sie entsprechend den Anweisungen in der
Tabelle vor. Erscheint nach der Behandlung die gleiche Anzeige oder eine, die nicht nachstehend aufgelistet ist, kontaktieren Sie Ihren Händler oder den Kundendienst.
BETRIEBS-
Anzeige
Leuchtet
orange
Blinkt grün
Leuchtet
grün
Blinkt
orange
Blinkt rot(beliebig) (beliebig)
Blinkt rot
oder leuchtet
rot
Blinkt rot
oder leuchtet
rot
LAMPEN
-Anzeige
Ausge-
schaltet
Ausge-
schaltet
Ausge-
schaltet
Ausge-
schaltet
Leuchtet
rot
Blinkt rot
TEM-
PERA-
TUR-
Anzeige
Ausge-
schaltet
Ausge-
schaltet
Ausge-
schaltet
Ausge-
schaltet
Ausge-
schaltet
Ausge-
schaltet
Beschreibung
Der Projektor befindet sich im Standby-Zustand.
Siehe den Abschnitt “Ein/Ausschalten”.
Der Projektor wärmt sich auf.
Bitte warten Sie.
Der Projektor befindet sich in einem eingeschalteten
Zustand.
Es können normale Vorgänge ausgeführt werden.
Der Projektor kühlt sich ab.
Bitte warten Sie.
Der Projektor kühlt sich ab. Es wurde ein bestimmter
Fehler erkannt.
Warten Sie, bis die BETRIEBS-Anzeige aufhört zu blinken,
und führen Sie dann die richtige Maßnahme anhand der nachstehenden Beschreibung durch.
Die Lampe leuchtet nicht; es besteht die Möglichkeit,
dass sich eine innere Komponente erhitzt hat.
Schalten Sie das Gerät aus und lassen Sie es sich mindestens 20 Minuten lang abkühlen. Nachdem der Projektor sich
gut abgekühlt hat, prüfen Sie die folgenden Punkte und
schalten Sie ihn dann wieder ein.
• Ist die Öffnung zur Belüftung blockiert?
• Ist der Luftfilter verschmutzt?
• Übersteigt die periphere Temperatur 35°C?
Erscheint nach der Behandlung die gleiche Anzeige, tauschen
Sie die Lampe entsprechend dem Abschnitt “Lampe” aus.
Die Lampenabdeckung wurde nicht ordentlich fixiert
(angebracht).
Bitte schalten Sie die Stromversorgung ab und lassen Sie das
Gerät für mindestens 45 Minuten abkühlen. Nach der sich der
Projektor ausreichend abgekühlt hat, überprüfen Sie den Status der angebrachten Lampenabdeckung. Nach dem Sie die
möglicherweise erforderlichen Wartungsschritte ausgeführt
haben, schalten Sie die Stromversorgung wieder ein. Falls
nach der Behandlung die gleiche Anzeige wieder angezeigt
wird, kontaktieren Sie bitte Ihren Händler oder eine Servicegesellschaft.
ViewSonic PJ552 / PJ56244
Fehlerbehebung
Bezüglich der Anzeigelampen (Fortsetzung)
BETRIEBS-
Anzeige
Blinkt rot
oder leuchtet
rot
Blinkt rot
oder leuchtet
rot
Leuchtet
grün
Leuchtet
grün
LAMPEN
-Anzeige
Ausge-
schaltet
Ausge-
schaltet
Blinkt abwechselnd
Blinkt gleichzeitig rot
TEM-
PERA-
TUR-
Anzeige
Blinkt rot
Leuchtet
rot
rot
Beschreibung
Der Lüfter funktioniert nicht.
Schalten Sie das Gerät aus und lassen Sie es sich mindestens 20 Minuten lang abkühlen. Nachdem der Projektor sich
gut abgekühlt hat, prüfen Sie, ob sich keine Fremdgegenstände, etc. im Lüfter verfangen haben, und schalten Sie ihn
dann wieder ein.
Erscheint nach der Behandlung die gleiche Anzeige, kontaktieren Sie den Händler oder den Kundendienst.
Wahrscheinlich hat sich eine innere Komponente erhitzt.
Schalten Sie das Gerät aus und lassen Sie es sich mindestens 20 Minuten lang abkühlen. Nachdem der Projektor sich
gut abgekühlt hat, prüfen Sie die folgenden Punkte und
schalten Sie ihn dann wieder ein.
• Ist die Öffnung zur Belüftung blockiert?
• Ist der Luftfilter verschmutzt?
• Übersteigt die periphere Temperatur 35°C?
Wenn die gleiche Anzeige nach der Behandlung angezeigt
wird, setzen Sie bitte im Menü OPTION, im Punkt SERVICE
„FAN SPEED“ auf HIGH.
Wahrscheinlich hat sich eine innere Komponente zu stark
abgekühlt.
Betreiben Sie das Gerät innerhalb des Nutzungstemperaturbereichs (5°C bis 35°C). Schalten Sie das Gerät nach der
Behandlung wieder ein.
Es ist Zeit den Luftfilter zu reinigen
Bitte schalten Sie unverzüglich die Stromversorgung AUS und
reinigen oder tauschen Sie den Luftfilter, in dem Sie sich auf
den Abschnitt „Luftfilter“ beziehen. Nach dem Reinigen oder
Austauschen des Luftfilters, seien Sie sicher, dass Sie die Filterzeit zurückgesetzt haben. Nach der Behandlung schalten
Sie die Stromversorgung wieder EIN.
HINWEIS
• Wenn sich eine innere Komponente überhitzt hat, schaltet sich der Strom aus Sicherheitsgründen
sofort aus und auch die Anzeigelampen schalten sich aus. Drücken Sie in diesem Fall auf das
“O”-Symbol (AUS) des Netzschalters und warten Sie mindestens 45 Minuten. Nachdem der Projektor sich gut abgekühlt hat, prüfen Sie die Anbringung der Lampe und der Lampenabdeckung
und schalten Sie ihn dann wieder ein.
ViewSonic PJ552 / PJ56245
Fehlerbehebung
Phänomene, die leicht als Maschinenfehler missverstanden werden
ACHTUNG XBetreiben Sie den Projektor nie bei Auftreten von Abnormalitäten, z.B. Rauch, ver-
dächtiger Geruch, schriller Ton, beschädigte Gehäuseteile, Elemente oder Kabel, Eindringen von
Flüssigkeiten oder Fremdgegenständen, etc. Schalten Sie in diesem Fall das Gerät sofort aus und
ziehen Sie die Netzleitung von der Steckdose ab. Wenn kein Rauch oder Geruch mehr auftritt, kontaktieren Sie den Händler oder den Kundendienst.
1. Bevor Sie das Gerät reparieren lassen, überprüfen Sie die Punkte gemäß der folgenden Tabelle.
Manchmal tragen diese schon zur Problembehebung bei.
Wenn der Gerätezustand sich nicht verbessert:
2. Der Mikroprozessor des Projektors muss zurückgesetzt werden. Drücken Sie den Neustartschalter
mit einem Cocktailrührstab oder einem ähnlichen Gegenstand und der Projektor startet neu.
3. Manche Einstellungen könnten falsch sein. Führen Sie die Funktion FACTORY RESET (Werksein-
stellungen wiederherstellen) vom Menü SERVICE (Wartung) im Menü OPTION (
alle Einstellungen auf die werkseitigen Standards zurückzusetzen.
Lässt sich das Problem trotz Wartung nicht beheben, kontaktieren Sie den Händler oder den Kundendienst.
37) aus, um
PhänomenFälle, in denen kein Gerätefehler vorliegt
Die Netzleitung ist nicht angeschlossen.
Schließen Sie die Netzleitung sachgemäß an.
Der Netzschalter ist nicht eingeschaltet.
Setzen Sie den den Netzschalter auf [ | ] (Ein).
Die Hauptstromversorgung wurde während des Betriebs
unterbrochen, wie bei einem Stromausfall.
Das Gerät schaltet
sich nicht ein.
Schalten Sie das Gerät aus und lassen Sie es sich mindestens
20 Minuten lang abkühlen. Nachdem der Projektor sich ausreichend abgekühlt hat, schalten Sie ihn wieder ein.
Entweder ist keine Lampe und/oder keine Lampenabdeckung vorhanden, oder eines dieser Teile ist nicht richtig
befestigt.
Schalten Sie das Gerät aus und lassen Sie es sich mindestens
45 Minuten lang abkühlen. Nachdem der Projektor sich gut
abgekühlt hat, prüfen Sie die Anbringung der Lampe und der
Lampenabdeckung und schalten Sie ihn dann wieder ein.
Bezugssei
te
13
16
16
38,39
ViewSonic PJ552 / PJ56246
Fehlerbehebung
Phänomene, die leicht als Maschinenfehler missverstanden werden (Fortsetzung)
PhänomenFälle, in denen kein Gerätefehler vorliegt
Die Objektivkappe ist aufgesetzt.
Nehmen Sie die Objektivkappe ab.
Die Signalkabel sind nicht richtig angeschlossen.
Schließen Sie die Verbindungskabel sachgemäß an.
Die Helligkeit ist auf einen extrem niedrigen Wert eingest-
Es werden keine
Bilder angezeigt.
Die Farben sind
blass oder Der Farb-
ton stimmt nicht.
Die Bilder erscheinen
dunkel.
Die Bilder erscheinen
verschwommen.
ellt.
Setzen Sie BRIGHT (Helligkeit) mit der Menüfunktion oder der
Fernbedienung auf eine höhere Stufe.
Der Computer kann den Projektor nicht als Plug&PlayMonitor erkennen.
Stellen Sie sicher, dass der Computer einen Plug & Play-Monitor erkennen kann, indem er einen anderen Plug & Play-Monitor verwendet.
Die Farben sind nicht richtig eingestellt.
Ändern Sie das Bild durch Einstellen von COLOR TEMP
(Farbtemperatur), COLOR (Farbe), TINT (Farbton) und/oder
COLOR SPACE (Farbraum) mit den Menüfunktionen.
Die Einstellung von COLOR SPACE (Farbraum) ist
ungeeignet.
Ändern Sie die Einstellung von COLOR SPACE (Farbraum) auf
AUTO (Autom.), RGB, SMPTE240, REC709 oder REC601 ab.
Die Helligkeit und/oder der Kontrast sind auf einen extrem
niedrigen Wert eingestellt.
Setzen Sie BRIGHT (Helligkeit) und/oder CONTRAST (Kontrast) mit der Menüfunktion auf eine höhere Stufe.
Die Funktion WHISPER (Leise) ist aktiviert.
Wählen Sie NORMAL für den Punkt WHISPER (Leise) im
Menü SETUP (Einrichtung).
Die Lampe nähert sich dem Ende ihrer Lebensdauer.
Ersetzen Sie die Lampe.
Entweder ist der Fokus und/oder die horizontale Phase
nicht richtig eingestellt.
Stellen Sie den Fokus mit dem Fokusring und/oder H PHASE
mit der Menüfunktion ein.
Das Objektiv ist schmutzig oder unklar.
Reinigen Sie das Objektiv entsprechend dem Abschnitt „Objektivpflege“.
Bezugssei
te
4, 16
10
23, 25
10
23, 25, 30
30
24, 25
24, 32
38, 39
18, 28
41
HINWEIS
• Helle oder dunkle Flecken auf der Leinwand sind ein Merkmal von Flüssigkristallanzeigen (LCDs)
und deuten nicht auf einen Maschinenfehler hin.
ViewSonic PJ552 / PJ56247
Garantie und Kundendienst
Garantie und Kundendienst
Tritt mit dem Gerät ein Problem auf, beziehen Sie sich erst auf die “Fehlerbehebung” und durchlaufen
Sie die vorgeschlagenen Prüfungen. Wird das Problem dadurch nicht behoben, kontaktieren Sie den
Händler oder den Kundendienst. Dort wird Ihnen mitgeteilt, welche Garantiebedingung zutrifft.
Technische Daten
Technische Daten
HINWEIS
• Änderungen der technischen Daten sind vorbehalten.
MenüpunktSpezifikation
ProduktnameFlüssigkristallprojektor
Bildschirmgröße
FlüssigkrystallBildschirm
ObjektivZoomobjektiv F=1,7 ~ 1,9 f=21,8 ~ 26,2 mm
Lampe165W UHB
StromversorgungAC 100-120 V/2.7A, AC 220-240 V/1.5A
Stromverbrauch240W
Temperaturbereich5 ~ 35°C (Betrieb)
Abmessungen
Gewicht2.45 kg
Anschlüsse
Optionale Teile
Antriebssystem Aktivmatrix-TFT
Bildpunkte
Lampe
Luftfilter
WeiteresBitte fragen Sie Ihren Händler.
1,8 cm (0,7 Typ)
786.432 Bildpunkte (1024 horizontal x 768 vertikal)
Lampenteilenummer: PRJ-RLC-015
Luftfilterteilenummer: „Bitte kontaktieren Sie für die Luftfilterteilenummer
Ihren Händler oder ViewSonic.“
297 (B) x 65 (H) x 233 (T) mm
(ohne vorstehende Teile)
Video .............................................1
Audio-Eingang:
AUDIO IN1 ..............Stereo-Mini x 1
AUDIO IN2 ..............Stereo-Mini x 1
Audio-Ausgang:
AUDIO OUT ...........Stereo-Mini x 1
ViewSonic PJ552 / PJ56248
Technische Daten
Technische Daten (Fortsetzung)

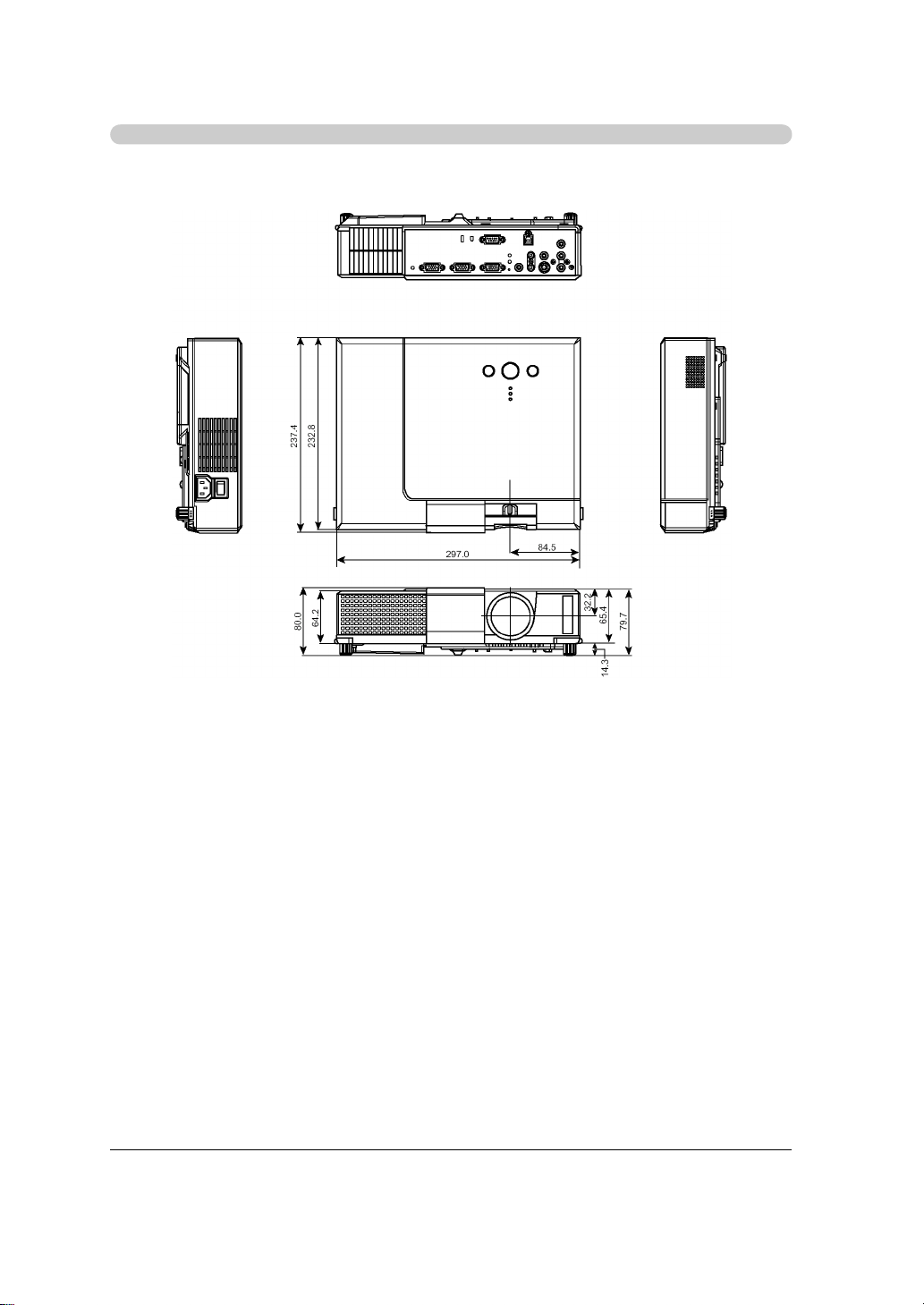

[Einheit: mm]
ViewSonic PJ552 / PJ56249
Technische Daten
Kundendienst
Für technische Unterstützung und Produktservice schauen Sie in die nachstehende Tabelle oder
wenden sich an Ihren Händler.
HINWEIS: Sie benötigen die Seriennummer des Produkts.
Land/RegionWebsiteT = Telefon
F = Fax
Deutschlandviewsoniceurope.com
Übrige deutschsprachige
Regionen in Europa
viewsoniceurope.com
T:0800 1717430
F:(0)2154 918812
Wenden Sie sich
an Ihren Fachhändler
E-Mail
service.eu@viewsoniceurope.com
service.eu@viewsoniceurope.com
ViewSonic PJ552 / PJ56250
Technische Daten
EINGESCHRÄNKTE GARANTIE
ViewSonic-Projektor
Was die Garantie abdeckt:
ViewSonic
wird. Sollte ein Produkt während der Garantiezeit Material- oder Herstellungsfehler aufweisen, wird ViewSonic nach
eigenem Ermessen eine Reparatur oder den Austausch des Produktes gegen ein gleichwertiges Produkt veranlassen.
Austauschprodukte oder Teile können aufbereitete oder erneuerte Teile oder Komponenten enthalten.
Wie lange die Garantie gilt:
ViewSonic gewährt für Projektoren vom Zeitpunkt des Erstkaufes an eine Garantie von zwei (3) Jahren auf sämtliche Teile
mit Ausnahme der Lampe, von zwei (3) Jahren auf sämtliche Arbeiten und von einem (1) Jahr auf die Lampe.
Die Lampengarantie unterliegt Klauseln und Bedingungen, Prüfungen und Gewährleistungen. Dies bezieht sich nur auf die vom
Hersteller eingebaute Lampe.
Alle Ersatzlampen, die separat erworben wurden, besitzen eine Garantie von 90 Tagen.
Wen die Garantie schützt:
Diese Garantie gilt nur für den ersten Endverbraucherkäufer.
Was die Garantie nicht abdeckt:
1.Jedes Produkt, an dem die Seriennummer unkenntlich gemacht, modifiziert oder von diesem entfernt wurde.
2.Schäden, Verschleiss oder Fehlfunktionen, die aus Folgendem resultieren:
3.Entsorgungs-, Installations- und Einrichtungsgebühren.
Wie Sie Service erhalten:
1.Für Informationen über Garantie-Serviceleistungen wenden Sie sich an den ViewSonic-Kundendienst. Sie müssen
2.Um Garantieleistungen in Anspruch zu nehmen, müssen Sie (a) den Original-Kaufbeleg mit Kaufdatum, (b) Ihren
3.Bringen oder senden Sie das Produkt frankiert und in der Originalverpackung zu / an ein autorisiertes ViewSonic-
4.Weitere Informationen oder den Namen des nächsten ViewSonic-Servicecenters erhalten Sie über ViewSonic.
Beschränkungen der gesetzlichen Gewährleistung:
ES GIBT KEINERLEI GARANTIEN, DIE ÜBER DIE HIERIN BESCHRIEBENEN HINAUSGEHEN, WEDER
AUSDRÜCKLICH NOCH IMPLIZIERT, INKLUSIVE DER GEWÄHRLEISTUNG ALLGEMEINER
GEBRAUCHSTAUGLICHKEIT UND EIGNUNG FÜR EINEN BESTIMMTEN ZWECK.
Haftungsausschluss:
VIEWSONIC HAFTUNG BESCHRÄNKT SICH AUF KOSTEN FÜR REPARATUR ODER AUSTAUSCH DES PRODUKTES.
VIEWSONIC ÜBERNIMMT KEINE HAFTUNG FÜR:
1.SCHÄDEN AN ANDEREN BESITZTÜMERN DURCH JEDWEDEN DEFEKT DES PRODUKTES, SCHÄDEN DURCH
2.JEGLICHE ANDERE SCHÄDEN, OB ZUFÄLLIGE, FOLGESCHÄDEN ODER SONSTIGE.
3.JEGLICHE FORDERUNGEN GEGEN DEN KUNDEN DURCH JEDE ANDERE PARTEI.
Auswirkung staatlicher Gesetze:
Diese Garantie verleiht Ihnen spezifische Rechtsansprüche, darüber hinaus werden Ihnen möglicherweise weitere Rechte
zugestanden, die von Staat zu Staat variieren. Einige Staaten erlauben keine Einschränkungen gesetzlicher Garantien und
/ oder erlauben keinen Ausschluss zufälliger oder Folgeschäden, so dass die oben erwähnten Einschränkungen und
Ausschlüsse für Sie möglicherweise nicht gelten.
Verkauf außerhalb der U. S. A. und Kanada:
Für Garantie-Informationen und Service zu ViewSonic-Produkten, die außerhalb der U. S. A. und Kanada verlauft wurden,
wenden Sie sich an ViewSonic oder an Ihren örtlichen ViewSonic-Händler.
®
garantiert, dass die Materialien und die Verarbeitung ihrer Produkte innnerhalb der Garantiezeit fehlerfrei sein
a. Unfälle, Missbrauch, Nachlässigkeit, Feuer, Wasser, Blitzschlag oder andere Formen höherer Gewalt,
unautorisierte Produkt-Modifikationen oder Nichtbefolgung der mit dem Produkt gelieferten
Bedienungsanleitung(en).
b. Reparatur oder versuchte Reparatur durch nicht von ViewSonic autorisierte Personen / Institutionen.
c. Jegliche Versandschäden.
d. Entsorgung oder Installation des Produktes.
e. Produktexterne Ursachen wie Stromschwankungen, Spannungsspitzen und Stromausfälle.
f. Verwendung von Zubehör oder Teilen, die nicht den Spezifikationen von ViewSonic entsprechen.
g. Normale Abnutzungs- und Verschleisserscheinungen.
h. Jegliche andere Ursachen, die nicht mit einem Produktdefekt zusammenhängen.
dazu die Seriennummer Ihres Produkts angeben.
Namen, (c) Ihre Anschrift, (d) eine Beschreibung des Problems und (e) die Seriennummer des Produkts angeben.
Servicecenter oder an ViewSonic.
UNGELEGENHEITEN, VERLUST ODER NUTZUNG DES PRODUKTES, ZEITAUSFALL, VERDIENSTAUSFALL,
VERLUST VON GESCHÄFTSCHANCEN, PRESTIGEVERLUST, BEEINTRÄCHTIGUNG GESCHÄFTLICHER
BEZIEHUNGEN ODER ANDERE WIRTSCHAFTLICHE VERLUSTE, SELBST WENN AUF DIE MÖGLICHKEIT
SOLCHER SCHÄDEN HINGEWIESEN WURDE.
Projektor-Garantie (V3.0)
ViewSonic PJ552 / PJ56251
ViewSonic Corporation
QR62541
Loading...
+ hidden pages
You need points to download manuals.
1 point = 1 manual.
You can buy points or you can get point for every manual you upload.
