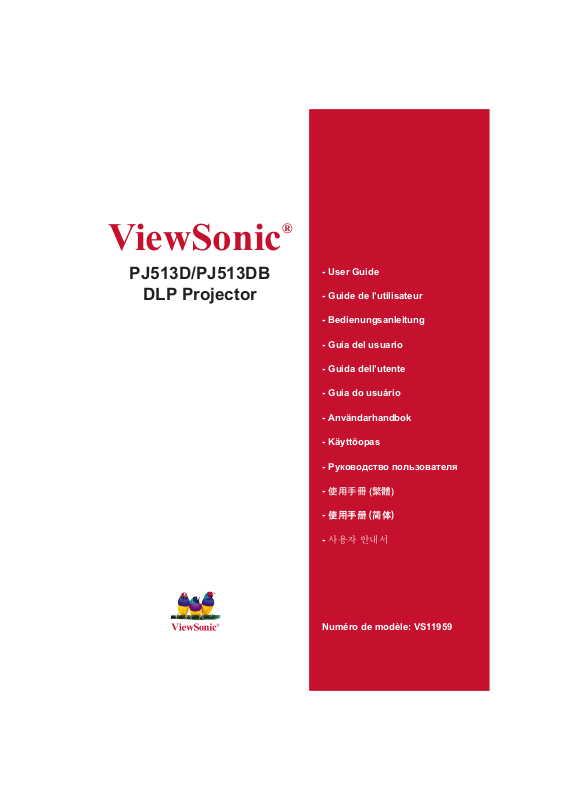

VIEWSONIC PJ513D User Manual [fr]
ViewSonic
®
PJ513D/PJ513DB
DLP Projector
Numéro de modèle: VS11959
- User Guide
- Guide de l’utilisateur
- Bedienungsanleitung
- Guía del usuario
- Guida dell’utente
- Guia do usuário
- Användarhandbok
- Käyttöopas
Ɋɭɤɨɜɨɞɫɬɜɨɩɨɥɶɡɨɜɚɬɟɥɹ
- ٺҢЙыġĩᖅᡝĪ
- ሢ၊࿁ġĩ⇷␅Ī
- ㌂㣿㧦G㞞⌊㍲
PJ513D/PJ513DBViewSonic i
Informations de Conformité
Déclaration de la FCC
Cet appareil est conforme à l’Article 15 des Réglementations de la FCC. Son opération est sujette
aux deux conditions suivantes: (1) cet appareil ne doit pas provoquer d’interférence néfaste et (2)
cet appareil doit accepter toute interférence reçue, y compris une interférence pouvant causer une
opération indésirable.
Cet équipement a été testé et estimé conforme aux limites pour un appareil numérique de
catégorie B, selon l’Article 15 des Réglementations de la FCC. Ces limites sont prévues
pour fournir une protection raisonnable contre une interférence néfaste dans une installation
résidentielle. Cet équipement produit, utilise et peut émettre une énergie de fréquence radio,
et, s’il n’est pas installé et utilisé sleon les instructions, peut causer une interférence aux
communications radio. Cependant aucune garantie n’est faite qu’une interférence ne se produira
pas dans une installation particulière. Si cet équipement provoque une interférence néfaste pour
la réception raido ou TV, ce qui peut être déterminé en éteignant puis rallumant l’équipement,
l’utilisateur est encouragé à essayer une des mesures suivantes:
• Réorientez ou relocalisez l’antenne réceptrice.
• Augmentez la distance séparant l’équipement du récepteur.
• Connectez l’équipement dans une prise sur un circuit différent de celui sur lequel le
récepteur est connecté.
• Consultez votre vendeur ou un technicien radio/TV expérimenté pour de l’aide.
Avertissement:9RXVrWHVDYHUWLTXHOHVFKDQJHPHQWVHWPRGL¿FDWLRQVQRQH[SUHVVpPHQW
approuvés par la partie responsable pour la compatibilité annulent votre droit d’opérer cet
équipement.
Pour le Canada
• This Class B digital apparatus complies with Canadian ICES-003.
• Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.
Conformité CE pour les Pays Européens
Cet appareil est conforme aux exigences de la Directive EEC 89/336/EEC amendée
par 92/31/EEC et 93/68/EEC Art.5 concernant la “Compatibilité Electromagnétique”
et 73/23/EEC amendée par 93/68/EEC Art.13 concernant la “Sécurité.”
Les informations suivantes ne sont destinées qu’aux pays membres de l’
Union Européenne:
La marque indiquée sur la droite désigne la conformité avec la Directive sur les
Equipements Electriques et Electroniques 2002/96/EC (WEEE).
La marque indique l’exigence de NE PAS se débarrasser de l’équipement comme
un déchet non-répertorié et d’utiliser les systèmes de retour et récolte sleon les
réglementations locales.
PJ513D/PJ513DBViewSonic ii
Importantes Instructions de Sécurité
1. Lisez ces instructions.
2. Conservez ces instructions.
3. Faites attention à tous les avertissements.
4. Suives toutes les instructions.
5. N’utilisez pas cette unité près de source d’eau.
6. Nettoyez avec un chiffon propre et sec. Si le Projecteur est encore sale, veuillez consulter
la section “Nettoyage de l’Ecran” dans ce guide pour plus d’instructions.
7.
1HEORTXH]DXFXQHRUL¿FHGHYHQWLODWLRQ,QVWDOOH]O¶XQLWpVHORQOHVLQVWUXFWLRQVGXIDEULFDQW
8. N’installez pas près des sources de chaleur du genre radiateurs, fours ou d’autres appareils (y
FRPSULVGHVDPSOL¿HXUVTXLSURGXLVHQWGHODFKDOHXU
1HGpIDLWHVSDVODIRQFWLRQGHVpFXULWpGHOD¿FKHSRODULVpHRXGHW\SHVRO8QH¿FKH
SRODULVpHDGHX[ODPHVGRQWXQHSOXVJUDQGHTXHO¶DXWUH8QH¿FKHGHW\SHVRODGHX[
lames et une troisième dent de sol. La lame plus large et la troisième dent sont des
FDUDFWpULVWLTXHVGHVpFXULWp6LOD¿FKHIRXUQLHQHFRQYLHQWSDVjYRWUHSULVHFRQVXOWH]XQ
électricien pour le changement de la prise obsolète.
10. Protégez le cordon électrique pour qu’il ne se fasse pas pincer ni que personne ne s’y
prenne les pieds au niveau des: Réceptacles de commodité et points de leurs sorties de
O¶XQLWp$VVXUH]YRXVTXHODSULVHpOHFWULTXHVRLWVLWXpHSURFKHGHO¶XQLWpD¿QTX¶HOOHVRLW
facilement acessible.
1¶XWLOLVH]TXHOHVDFFHVVRLUHVVSpFL¿pVSDUOHIDEULFDQW
12. N’utilisez qu’avec un plateau, un stand, un trépied, un support ou une table
VSpFL¿pHSDUOHIDEULFDQWRXYHQGXDYHFO¶XQLWp/RUVTX¶XQSODWHDXHVWXWLOLVp
faites attention en bougeant la combinaison plateau/unité pour éviter toute
blessure en raison d’une chute.
13. Débranchez l’unité lorsqu’elle n’est plus utilisée pour une longue période de temps.
3RXUWRXWHUpSDUDWLRQYHXLOOH]FRQVXOWHUXQWHFKQLFLHQGHUpSDUDWLRQTXDOL¿p8QH
réparation est requise lorsque l’unité a été endommagée du genre: si le cordon
G¶DOLPHQWDWLRQRXOD¿FKHpOHFWULTXHHVWHQGRPPDJpHVLXQSURGXLWOLTXLGHV¶HVWUpSDQGX
ou que des objets sont tombés dans l’unité, si l’unité a été exposée à la pluie ou l’humidité
ou si l’unité ne fonctionne pas normalement ou est tombée.
PJ513D/PJ513DBViewSonic iii
Déclaration de Conformité RoHS
Ce produit a été conçu et fabriqué en conformité avec la Directive 2002/95/EC du Parlement
Européen et du Conseil de l’Europe sur la restriction de l’utilisation de certaines substances
dangereuses dans les équipements électriques et électroniques (Directive RoHS) et est estimé
conforme avec les valeurs de concentration maximale émises par le Comité Européen
d’Adaptation Technique (TAC) comme indiqué ci-dessous:
Substance
Concentration
maximale Proposée
Concentration réelle
Plomb (Pb) 0.1% < 0.1%
Mercure (Hg) 0.1% < 0.1%
Cadmium (Cd) 0.01% < 0.01%
Chromium hexavalent (Cr6+) 0.1% < 0.1%
Biphényles polybrominés (PBB) 0.1% < 0.1%
Diphényles éther polybrominés (PBDE) 0.1% < 0.1%
Certains composants de produits comme indiqués ci-dessus sont exemptes de par l’Annexe des
Directives RoHS comme indiqué ci-dessous:
Exemples de composants exemptes:
/HPHUFXUHGDQVOHVODPSHVÀXRUHVFHQWHVFRPSDFWHVVDQVGpSDVVHUPJSDUODPSHHWGDQVOHV
DXWUHVODPSHVQRQVSpFL¿TXHPHQWPHQWLRQQpHVGDQVOD'LUHFWLYH5R+6
2. Le plomb dans le verre des tubes cathodiques, les composants électroniques, les tubes
ÀXRUHVFHQWVHWOHVSDUWLHVGHFpUDPLTXHpOHFWURQLTXHFRPPHOHVDSSDUHLOVSLp]RpOHFWURQLTXHV
3. Le plomb dans les soudures de type haute température (du genre alliages de plomb contenant
85% de plomb).
4. Le plomb comme élément d’alliage dans l’acier contenant jusqu’à 0,35% de plomb,
l’aluminium contenant jusqu’à 0,4% de plomb et comme alliage du cuivre contenant jusqu’à
4% de plomb.
PJ513D/PJ513DBViewSonic iv
Informations du Copyright
Copyright© ViewSonic© Corporation, 2008. Tous droits réservés.
Macintosh et Power Macintosh sont des marques de fabrique déposées d’Apple Computer, Inc.
Microsoft, Windows, Windows NT et le logo Windows sont les marques de fabrique déposées de
Microsoft Corporation aux Etats-Unis et dans les autres pays.
ViewSonic, le logo Trois Oiseaux, OnView, ViewMatch et ViewMeter sont les marques de
fabrique déposées de ViewSonic Corporation.
VESA est une marque de fabrique déposée de Video Electronics Standards Association. DPMS et
DDC sont les marques de fabrique de VESA.
PS/2, VGA et XGA sont les marques de fabrique déposées d’International Business Machines
Corporation.
Déclaration: ViewSonic Corporation n’est en aucun cas responsable pour les erreurs ou omissions
éditoriales contenues dans ce document, ni pour les possibles dommages accidentels ou
conséquentiels survenus par la mise à disposition de ce matériel ou la performance ou l’utilisation
de ce produit.
Dans un but d’amélioration continue du produit, ViewSonic Corporation se réserve le droit de
FKDQJHUOHVVSpFL¿FDWLRQVGXSURGXLWVDQVSUpDYLV/HVLQIRUPDWLRQVGDQVFHGRFXPHQWSHXYHQW
changer sans préavis.
Aucune partie de ce document ne peut être copiée, reproduite ni transmise de quelle manière que
ce soit et quel qu’en soit le motif, sans l’autorisation écrite préalable de ViewSonic Corporation.
Enregistrement du Produit
Pour satisfaire tous vos besoins futurs et pour recevoir des informations supplémentaires sur le
produit dès qu’elles deviennent disponibles, veuillez faire enregistrer votre produit sur Internet via:
ZZZYLHZVRQLFFRP/H&'520$VVLVWDQWGH9LHZ6RQLF
®
offre aussi la possibilité d’imprimer
le formulaire d’enregistrement, que vous pouvez à ViewSonic par courrie postal ou fax.
Pour Votre Référence
Nom du Produit:
Numéro de modèle:
Numéro de document:
Numéro de série:
Date d’achat:
PJ513D/DB
Projecteur DLP ViewSonic
VS11959
PJ513D/DB_UG_FRN Rev. 1B 01-30-08
_____________________________________
_____________________________________
/DODPSHGDQVFHSURGXLWFRQWLHQWGXPHUFXUH
Veuillez vous en débarrasser selon les réglementations locales, fédérales ou
nationales.
Introduction.............................................................. 1
Caractéristiques du projecteur ............................................................. 1
Contenu de l'emballage ........................................................................ 1
Vue extérieure du projecteur................................................................. 2
Contrôles et fonctions ...........................................................................3
Positionnement de votre Projecteur ......................... 7
Choisir un emplacement ...................................................................... 7
Obtenir la taille d'image projetée souhaitée.......................................... 8
Connexion .............................................................. 11
Connexion d'un ordinateur ou d'un moniteur ..................................... 11
Connexion d'appareils de source vidéo............................................... 13
Opération................................................................ 17
Démarrer ............................................................................................ 17
Changer le signal d'entrée .................................................................. 18
Réglage de l'image projetée ................................................................ 19
Agrandir et rechercher les détails
de l'image projetée .............................................................................. 20
Sélection du format d'écran ................................................................ 21
Optimisation de l'image ...................................................................... 22
Cacher l'image..................................................................................... 25
Verrouillage des touches de contrôle ................................................. 25
Figer une image .................................................................................. 26
Fonctionnement dans un environnement en haute altitude................. 26
Réglage du son.................................................................................... 27
Personnalisation de l'affichage du menu du projecteur ..................... 27
Éteindre le projecteur.......................................................................... 28
Opération du menu.............................................................................. 29
Entretien................................................................. 37
Entretien du projecteur ....................................................................... 37
Informations de la lampe ....................................................................38
Dépannage.............................................................. 44
Spécifications......................................................... 45
Spécifications du projecteur ............................................................... 45
Dimensions ......................................................................................... 46
Tableau des fréquences .......................................................................47
Table des matières
ViewSonic 1 PJ513D/PJ513DB
Introduction
Caractéristiques du projecteur
Le projecteur est équipé d'un système de projection avec un moteur optique très
performant ainsi que d'une interface conviviale pour offrir une grande fiabilité et une
grande facilité d'utilisation.
Le projecteur offre les caractéristiques suivantes.
• Une recherche automatique rapide pour accélérer le processus de détection du signal.
• Jusqu'à 11 groupes de modes prédéfinis fournissant de multiples possibilités pour
différents types de projection
• Objectif de zoom manuel de haute qualité
• Réglage automatique en appuyant sur une seule touche pour obtenir la meilleure qualité
d'image
• Correction numérique de la distorsion trapézoïdale pour rectifier les images distordues
• Contrôle de l'équilibre des couleurs réglable pour l'affichage des données/vidéos
• Lampe de projection à haute luminosité
• Capacité d'afficher 16,7 millions de couleurs
• Les menus d'affichage à l'écran (OSD) sont multilingues
• Choix du mode normal ou économique pour réduire la consommation électrique
• Un haut-parleur intégré fournit un son mono mixé lorsqu'une entrée audio est connecté
• Fonction AV puissante pour fournir une haute qualité d'image vidéo
• Compatibilité HDTV (YP
bPr)
• La luminosité de l'image projetée variera en fonction des conditions lumineuses
ambiantes, des paramètres de contraste/luminosité de la source d'entrée sélectionnée,
et est directement proportionnelle à la distance de projection.
• La luminosité de la lampe déclinera au fil du temps et pourra varier suivant les
spécifications des fabricants. C'est un fonctionnement normal et prévu..
Contenu de l'emballage
Le projecteur est livré avec les câbles requis pour une connexion à un PC ou à un
équipement vidéo. Déballez avec précaution et vérifiez d'avoir bien tous les éléments
indiqués ci-dessous. Si l'un de ces éléments est manquant, veuillez contacter votre
revendeur.
Accessoires standards
Accessoires optionnels
1. Projecteur
2. Télécommande de type carte et pile
3. Guide de démarrage rapide et CD de
l'assistant de ViewSonic
4. Câble VGA
5. Cordon d'alimentation
1. Kit de lampe de rechange
2. Sacoche souple de transport
(1)
(2)
(3)
(4)
(5)
ViewSonic 2 PJ513D/PJ513DB
Vue extérieure du projecteur
Vue de face/dessus
Vue arrière
(Voir " Connexion " en page 11 pour les détails.)
Vue de dessous
1. Panneau de contrôle externe
(Voir
" Projecteur " en page 3 pour
les détails.)
2. Ventilation (évacuation d'air chaud)
3. Capteur IR distant avant
4. Bouton de réglage rapide
5. Cache de protection de l'objectif
6. Bague de mise au point et bague de
zoom
7. Ventilation (entrée d'air froid)
8. Objectif de projection
1
2
3
4
5
6
7
8
9. Pied de réglage arrière
10. Fente de verrouillage anti-vol de
Kensington
11. Prise pour le cordon d'alimentation
CA
12. Capteur IR distant arrière
13. Interface de sortie du signal RVB
14. Interface d'entrée du signal RVB (PC)/
Vidéo composant (YPbPr/ YCbCr)
15. Interface d'entrée S-Vidéo
16. Port de contrôle RS232
17. Interface d'entrée vidéo
18. Interface audio
9
10
11
12
13
14
15
16
17
18
19. Pied de réglage rapide
20. Couvercle du compartiment à
lampe
21. Trous pour les vis de montage au
plafond
20
19
21
21
9
ViewSonic 3 PJ513D/PJ513DB
Contrôles et fonctions
Projecteur
1. Bague de mise au point
Pour ajuster la mise au point de l'image
projetée. (Voir
" Fin réglage de la taille et
de la netteté de l'image " en page 19 pour
les détails.)
2. Bague de zoom
Pour ajuster la taille de l'image. (Voir
"
Fin réglage de la taille et de la netteté de
l'image " en page 19 pour plus de détails.)
3. Alimentation/Voyant de
l'alimentation
Pour allumer/éteindre le projecteur.
Voir
" Démarrage " en page 17 et "
Éteindre le projecteur " en page 28 pour
plus de détails.
4. AUTO
Détermine automatiquement les
meilleures fréquences pour l'image
affichée. (Voir
" Réglage automatique de
l'image " en page 19
pour les détails.)
5. SOURCE
Pour afficher la barre de sélection de la
source. (Voir " Changer le signal d'entrée
" en page 18 pour les détails.)
6. MENU/QUITTER
Active le menu d'affichage à l'écran
(OSD).
Pour revenir au menu OSD précédent,
quitter et enregistrer les paramètres des
menus.
(Voir
" Utilisation des menus " en page 31
pour les détails.)
7. Voyant d'avertissement de la
température
S'allume en rouge si la température du
projecteur est trop élevée. Voir
"
Indicateurs " en page 42 pour plus de
détails.
8. Boutons Trapèze/directionnels ( /
Haut, / Bas)
Pour corriger manuellement la distorsion
des images due à l'angle de projection.
(Voir
" Correction de la distorsion
trapèzoïdale " en page 20 pour les
détails.)
9. Voyant de la lampe
Indique l'état de la lampe. S'allume ou
clignote lorsque la lampe rencontre un
problème. (Voir
" Indicateurs " en page 42
pour les détails.)
1
6
3
2
5 7
4
8
9
10
11
8
12
ViewSonic 4 PJ513D/PJ513DB
10. Gauche/INACTIF
À utiliser pour cacher l'image à l'écran.
Pour restaurer l'image, appuyez sur
n'importe quel bouton du projecteur ou
de la télécommande. (Voir
" Cacher
l'image " en page 25 pour les détails.)
11. Droit/PANEL KEY LOCK
Pour activer le verrouillage des
touches du panneau. (Voir "
Verrouillage des touches de contrôle "
en page 25
pour les détails.)
Lorsque le menu OSD est activé, les
boutons no.,8 no. 10et no11. sont
utilisés comme flèches directionnelles
pour sélectionner les éléments du
menu souhaités et effectuer des
ajustements. (Voir
" Utilisation des
menus " en page 31 pour les détails.)
12. MODE/ENTRÉE
En fonction du signal d'entrée
sélectionné, choisissez un mode de
configuration d'image disponible. (Voir
" Sélection d'un mode prédéfini " en
page 22 pour les détails.)
Active l'élément du menu d'affichage à
l'écran (OSD) sélectionné. (Voir
"
Utilisation des menus " en page 31
pour les détails.)
ViewSonic 5 PJ513D/PJ513DB
Télécommande.
1. Power
Pour allumer/éteindre le projecteur.
2. Freeze
Pour figer l'image projetée.
3. Gauche
4. INACTIF
À utiliser pour cacher l'image à l'écran.
Pour restaurer l'image, appuyez sur
n'importe quel bouton du projecteur ou de
la télécommande.
5. Boutons (+, -) DIGITAL ZOOM
Pour agrandir ou réduire la taille de
l'image projetée.
6. Menu/Quitter
Active le menu d'affichage à l'écran
(OSD).
Pour revenir au menu OSD précédent,
quitter et enregistrer les paramètres des
menus.
7. Boutons keystone/directionnels ( /
Haut, / Bas)
Pour corriger manuellement la distorsion
des images due à l'angle de projection.
8. AUTO
Détermine automatiquement les
meilleures fréquences pour l'image
affichée.
9. Droit0
Pour activer le verrouillage des touches
du panneau. (Voir " Verrouillage des
touches de contrôle " en page 25
pour les
détails.)
Lorsque le menu OSD est activé, les
boutons no.3, no. 9et no.7 sont utilisés
comme flèches directionnelles pour
sélectionner les éléments du menu
souhaités et effectuer des ajustements.
10. SOURCE
Pour afficher la barre de sélection de la
source.
11. Mode/Entrée
En fonction du signal d'entrée
sélectionné, choisissez un mode de
configuration d'image disponible.
Active l'élément du menu d'affichage à
l'écran (OSD) sélectionné. (Voir
"
Utilisation des menus " en page 31 pour
les détails.)
1
2
3
4
5
9
7
8
6
10
11
7
ViewSonic 6 PJ513D/PJ513DB
Portée effective de la télécommande
Les capteurs de la télécommande infra-rouges (IR) sont localisés à l'avant et à l'arrière
du projecteur. La télécommande doit être orientée avec un angle inférieur à 30 degrés
perpendiculairement aux capteurs IR du projecteur pour qu'elle puisse fonctionner
correctement. La distance entre la télécommande et les capteurs ne doit pas excéder 8
mètres (~ 26 pieds).
Assurez-vous qu'il n'y ait aucun obstacle entre les capteurs IR de la télécommande et
du projecteur qui risquerait de bloquer le rayon infra-rouge.
Remplacement de la pile de la télécommande
1. Sortez le support de la pile.
Veuillez suivre les instructions illustrées. Appuyez et
maintenez le bras de verrouillage tout en sortant le
support de pile.
2. Insérez la nouvelle pile dans le support. Notez
que la polarité positive doit être orienté
l'extérieur.
3. Repoussez le support dans la télécommande.
• Évitez toute chaleur et humidité excessives.
• Si la pile est mal installée, cela risque
d'endommager la pile.
• Ne remplacez la pile que par un type de pile identique ou équivalent recommandé par le
fabricant.
• Débarrassez-vous de la pile usagée selon les instructions du fabricant de la pile.
• Ne jetez jamais de pile dans le feu. Cela risque de provoquer une explosion.
• Si la pile est morte ou si vous ne voulez plus utiliser la pile pendant une période de
temps prolongée, sortez-la pour éviter qu'une fuite n'endommage la télécommande.
PUSH
• Fonctionnement du projecteur par
l'avant
A
p
p
r
o
x
.
1
5
°
A
p
p
r
o
x
.
1
5
°
• Fonctionnement du projecteur par
l'arrière
ViewSonic 7 PJ513D/PJ513DB
Positionnement de votre projecteur
Choisir un emplacement
Votre projecteur est conçu pour être installé dans un des quatre emplacements
d'installation possibles:
1. Sur le sol en face de l'écran;
2. Au plafond en face de l'écran;
3. Sur le sol à l'arriere de l'écran;
4. Au plafond à l'arriere de l'écran;
La disposition de votre pièce ou votre préférence personnelle vous aideront à décider
quel emplacement d'installation vous devez choisir. Veuillez prendre en considération
la taille et la position de votre écran, l'emplacement d'une prise électrique conforme,
ainsi que l'emplacement et la distance entre le projecteur et le reste de votre
équipement.
1. Sol avant
Sélectionnez cet emplacement avec le projecteur
placé proche du sol devant l'écran. C'est la manière
la plus commune de positionner le projecteur pour
une installation rapide et plus de portabilité.
2. Plafond avant
Sélectionnez cet emplacement avec le projecteur
suspendu au plafond à l'envers devant l'écran.
Veuillez acheter un kit de montage au plafond pour
projecteur chez votre vendeur pour installer votre
projecteur au plafond.
Configurez Plafond avant dans le menu Config.
système: de base > Position du projecteur après avoir allumé le projecteur.
3. Sol arrière
Sélectionnez cet emplacement avec le projecteur
placé proche du sol derrière l'écran.
Notez qu'un écran de projection arrière spécial est
requis.
Configurez Sol arrière dans le menu Config.
système: de base > Position du projecteur après avoir allumé le projecteur.
4. Plafond Arrière
Sélectionnez cet emplacement avec le projecteur
suspendu au plafond à l'envers derrière l'écran.
Notez qu'un écran de projection arrière spécial et
un kit de montage au plafond pour projecteur sont
requis pour ce type d'installation.
Configurez Plafond arrière dans le menu Config.
système: de base > Position du projecteur après avoir allumé le projecteur.
ViewSonic 8 PJ513D/PJ513DB
Obtenir la taille d'image projetée souhaitée
La distance entre l'objectif du projecteur et l'écran, la configuration du zoom et le
format vidéo influent sur la taille de l'image projetée.
Le format d'écran d'origine de ce projecteur est 4:3. Pour être en mesure de projeter
une image avec un format d'écran complet de 16:9 (écran large), le projecteur peut
redimensionner et échelonner une image d'écran large à la largeur du format d'origine
du projecteur. Cela génèrera une hauteur proportionnellement plus petite, équivalente à
75% de la hauteur du format d'origine du projecteur.
De ce fait, une image au format 16:9 n'utilisera pas 25% de la hauteur d'une image au
format 4:3 affichée par ce projecteur. Cela sera vu comme des barres assombries (non
éclairées) le long du sommet et de la base (respectivement 12,5% de la hauteur
verticale) de la zone d'affichage d'une projection au format 4:3 lors de l'affichage d'une
image au format 16:9 échelonné dans le centre vertical de la zone d'affichage de
projection au format 4:3.
Lors du choix de l'emplacement de votre projecteur, vous devez prendre en compte le
type d'utilisation prévu et les formats d'écran du signal d'entrée. Toutes les entrées
(autres que vidéo composite alimentée par un signal au format 16:9) seront affichées
au format 4:3 (et exigeront 33% de hauteur supplémentaire en comparaison avec une
zone de projection d'image au format 16:9).
IMPORTANT: Ne sélectionnez pas un emplacement permanent pour le projecteur pour une
projection au format 16:9 au cas où vous auriez besoin de sélectionner une entrée (autres
qu'une entrée vidéo composite alimentée par un signal au format 16:9).
Le projecteur doit toujours être placé horizontalement (par exemple sur une surface
plane comme une table) et positionné directement perpendiculaire (angle droit de 90°)
par rapport au centre horizontal de l'écran. Cela évite toute distorsion d'image
provoquée par un angle de projection (ou une projection sur des surfaces anguleuses).
Le project numérique moderne ne projette pas directement vers l'avant (comme les
anciens projecteurs à bobines). Au lieu de cela, les projecteurs numériques sont conçus
pour projeter avec un angle légèrement vers le haut par rapport au plan horizontal du
projecteur. Cela explique pourquoi ils peuvent facilement être placés sur une table et
projetteront vers l'avant et vers le haut sur un écran positionné de telle manière que le
bord inférieur de l'écran se trouve au-dessus du niveau de la table (permettant que tout
le monde dans la pièce puisse voir l'écran).
Si le projecteur est monté au plafond, il doit être monté à l'envers afin qu'il puisse
projeter avec un angle légèrement vers le bas.
Sur la figure en page
10, vous pouvez voir que ce type de projection provoque un
décalage vertical du bord inférieur de l'image projetée par rapport au plan horizontal du
projecteur. Dans le cas d'une installation au plafond, cela se produit sur le bord
supérieur de l'image projetée.
Si le projecteur est installé plus loin de l'écran, la taille de l'image projetée va
augmenter et le décalage vertical augmentera aussi proportionnellement/
Lors du choix de l'emplacement de l'écran et du projecteur, vous devrez prendre en
compte la taille de l'image projetée et la dimension du décalage vertical, qui sont
directement proportionnelles à la distance de projection.
Nous avons fourni un tableau contenant les tailles d'écran pour un format d'écran de
4:3 pour vous aider à déterminer l'emplacement idéal pour votre projecteur. Il y a deux
Format d'écran 4:3 dans une zone
d'affichage au format 4:3
Format d'écran 16:9 échelonné sur une
zone d'affichage au format 4:3
ViewSonic 9 PJ513D/PJ513DB
dimensions à prendre en considération: la distance horizontale perpendiculaire depuis
le centre de l'écran (distance de projection) et la hauteur du décalage vertical du
projecteur depuis le bord horizontal de l'écran (décalage).
Comment déterminer la position du projecteur pour
une taille d'écran donnée?
1. Sélectionnez la taille de votre écran.
2. Veuillez consulter le tableau et chercher la valeur la plus proche de la taille de votre
écran dans les colonnes de gauche indiquées
"Diagonale d'écran 4:3". Utilisez cette
valeur et dans la même rangée, regardez à droite pour trouver la distance moyenne
correspondante à partir de la valeur de l'écran dans la colonne indiquée
"Moyenne". Il
s'agit de la distance de projection.
3. Dans la même rangée, regardez dans la colonne de droite et prenez note de la valeur
du décalage vertical. Cela déterminera l'emplacement final du décalage vertical pour
le projecteur en relation avec le bord de l'écran.
4. La position recommandée pour le projecteur est alignée perpendiculairement au
centre horizontal de l'écran, selon une distance à l'écran déterminée dans l'étape 2 cidessus et un décalage de la valeur déterminée dans l'étape 3 ci-dessus.
Par exemple, si vous utilisez un écran de 120 pouces (3 m), la distance de projection
recommandée est de 4667 mm avec un décalage vertical de 183 mm.
Si vous placez le projecteur dans une position différente (de celle recommandée), vous
devrez l'incliner vers le haut ou vers le bas pour centrer l'image sur l'écran. Dans de
telles situations, une certaine distorsion d'image se produira. Utilisez la fonction
trapèze pour corriger cette distorsion.
Comment déterminer la taille d'écran recommandée
pour une distance donnée?
Cette méthode peut être utilisée si vous avez acheté ce projecteur et que vous souhaitez
savoir quelle taille d'écran ira dans votre pièce.
La taille d'écran maximale est limitée par l'espace disponible dans votre pièce.
1. Mesurez la distance entre le projecteur et le lieu de positionnement de l'écran. Il s'agit
de la distance de projection.
2. Consultez le tableau et trouvez la valeur la plus proche de votre mesure dans la
distance moyenne à partir de la colonne de l'écran indiquée
"Moyenne". Vérifiez que
votre mesure est comprise entre les distances min. et le max. listées dans l'un ou
l'autre côté de la valeur de la distance moyenne.
3. En utilisant cette valeur, regardez à gauche dans cette rangée pour y trouver la
diagonale de l'écran correspondante. Il s'agit de la taille de l'image projetée depuis le
projecteur à cette distance de projection.
4. Dans la même rangée, regardez dans la colonne de droite et prenez note de la valeur
du décalage vertical. Cela déterminera l'emplacement final de l'écran en relation avec
le plan horizontal du projecteur.
Par exemple, si vous avez mesuré une distance de projection de 4,5 m (4500 mm), la
valeur la plus proche dans la colonne des moyennes est de 4593 mm. En regardant
dans cette même rangée, vous trouverez qu'un écran de 3000 mm (3 m) est nécessaire.
Si vous pouvez uniquement obtenir des écrans de taille impériale, les tailles d'écran
listées de l'un des côtés de l'écran de 3 m sont des écrans de 9’ (2,74m) et 10’ (3m).
ViewSonic 10 PJ513D/PJ513DB
La vérification des valeurs de distance de projection min et max pour les tailles de ces
écrans indique que la distance de projection mesurée de 4,5 m devra être réduite pour
s'adapter à un écran de 9' (2,74m) ou être augmentée pour s'adapter à un écran de 10'
(3m). Le projecteur peut être réglé (en utilisant le zoom) pour afficher ces différentes
tailles d'écran à ces distances de projection. Faites attention car ces différents écrans
ont différentes valeurs de décalage vertical.
Il y a une tolérance de 3% parmi ces valeurs en raison des variations des composants
optiques. Si vous installez le projecteur de façon permanente, il est recommandé de tester
physiquement la taille et la distance de projection en utilisant le projecteur avant d'effectuer
l'installation permanente afin de pouvoir ajuster ses caractéristiques optiques. Cela vous
aidera à déterminer la position de montage exacte correspondant au meilleur emplacement
possible.
Diagonale d'écran 4:3 Distance à l'écran en mm Décalage vertical en
mm
Pieds Pouces mm Longueur min
(avec zoom
max)
Moy-
enne
Longueur max
(avec zoom
min)
4 48 1219 1778 1867 1956 73
1500 2187 2297 2406 90
5 60 1524 2222 2333 2444 91
6 72 1829 2667 2800 2933 110
2000 2916 3062 3208 120
7 84 2134 3111 3267 3422 128
8 96 2438 3556 3733 3911 146
2500 3645 3828 4010 150
9 108 2743 4000 4200 4400 165
3000 4347 4593 4812 180
10 120 3048 4444 4667 4889 183
3500 5104 5359 5614 210
12 144 3658 5334 5601 5867 219
4000 5833 6124 6416 240
15 180 4572 6667 7000 7333 274
5000 7291 7655 8020 300
18 216 5486 7999 8399 8799 329
6000 8749 9186 9624 360
25 300 7620 11111 11667 12222 457
Zoom maximum
Zoom minimum
Distance de projection
Centre de l'objectif
Écran
Décal
ViewSonic 11 PJ513D/PJ513DB
Connexion
En connectant une source de signal au projecteur, assurez-vous de:
1. Éteindre l'équipement avant d'effectuer toute connexion.
2. Utiliser les bons câbles pour chaque source.
3. Vérifier que les câbles sont insérés à fond.
Dans les connexions indiquées ci-dessous, certains câbles peuvent ne pas être founis avec le
projecteur (voir" Contenu de l'emballage " en page 1 ).. Ils sont disponibles dans le commerce
dans les magasins d'électroniques.
Connexion d'un ordinateur ou d'un moniteur
Connexion d'un ordinateur
Le projecteur fournit une interface d'entrée VGA vous permettant de le connecter à un
ordinateur de bureau ou à un portable.
Pour connecter le projecteur à un ordinateur de bureau ou à un portable:
1. Prenez le câble VGA fourni et connectez une extrémité à l'interface de sortie D-Sub
de l'ordinateur.
2. Connectez l'autre extrémité du câble VGA à l'interface d'entrée D-SUB/COMP IN du
projecteur.
3. Si vous voulez utiliser le haut-parleur du projecteur (mono mixé), utilisez un câble
audio adapté et connectez une extrémité du câble à l'interface de sortie audio et l'autre
extrémité à l'interface audio du projecteur.
Le routage final de connexion doit être comme indiqué sur la figure suivante:
De nombreux ordinateurs portables n'activent pas leurs ports vidéo externes lorsqu'ils sont
connecté à un projecteur. Généralement, un combo de touches comme FN + F3 ou CRT/LCD
allume/éteint l'affichage externe. Localisez une touche de fonction intitulée CRT/LCD ou avec
un symbole de moniteur sur le clavier du portable. Appuyez simultanément sur FN et sur la
touche de fonction indiquée. Veuillez consulter la documentation de votre portable pour
trouver la combinaison de ses touches.
Ordinateur de bureau ou portable
Câble audio
Câble VGA
ViewSonic 12 PJ513D/PJ513DB
Connexion d'un moniteur
Si vous voulez afficher votre présentation en gros plan sur un moniteur en même temps
que sur un écran, vous pouvez connecter l'interface de sortie RVB du projecteur au
moniteur à l'aide d'un câble VGA en suivant les instructions ci-dessous:
1. Connectez le projecteur à un ordinateur comme décrit dans
" Connexion d'un
ordinateur " en page 11.
2. Choisissez le câble VGA adapté (un seul fourni) et connectez une extrémité du câble à
l'interface d'entrée D-Sub du moniteur vidéo.
3. Connectez l'autre extrémité du câble VGA à l'interface d'entrée D-SUB du projecteur.
Le routage final de connexion doit être comme indiqué sur la figure suivante:
La sortie D-Sub fonctionne uniquement lorsqu'une entrée D-Sub adéquate est envoyée vers le
projecteur.
Si vous desirez utiliser cette methode de connexion lorsque le projecteur est en
mode Veille, assurez-vous que la fonction Sortie VGA active est activee dans
REGLAGES DU SYSTEME : Menu Avance.
Ordinateur de bureau ou portable
Câble VGA
Câble VGA
