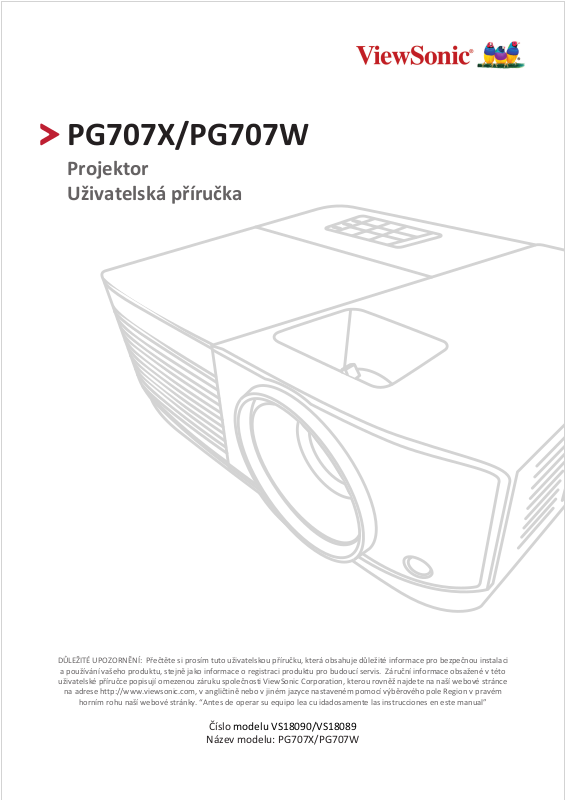

PG707X/PG707W

Projektor

Uživatelská příručka

DŮLEŽITÉ UPOZORNĚNÍ: Přečtěte si prosím tuto uživatelskou příručku, která obsahuje důležité informace pro bezpečnou instalaci

a používání vašeho produktu, stejně jako informace o registraci produktu pro budoucí servis. Záruční informace obsažené v této

uživatelské příručce popisují omezenou záruku společnosti ViewSonic Corporation, kterou rovněž najdete na naší webové stránce

na adrese http://www.viewsonic.com, v angličtině nebo v jiném jazyce nastaveném pomocí výběrového pole Region v pravém

horním rohu naší webové stránky. “Antes de operar su equipo lea cu idadosamente las instrucciones en este manual”

Číslo modelu VS18090/VS18089

Název modelu: PG707X/PG707W

Děkujeme vám, že jste si vybrali ViewSonic®

Jako světová jednička v poskytování zobrazovacích řešení se společnost ViewSonic® maximálně snaží, aby splnila a překonala očekávání zákazníků z hlediska technologického vývoje, inovací a jednoduchos. U nás ve ViewSonic® věříme, že naše produkty mají potenciál učinit svět lepším, a jsme si jis, že vámi zakoupený produkt ViewSonic® vám bude dobře a spolehlivě sloužit.

Ještě jednou vám děkujeme, že jste si vybrali ViewSonic®!

Bezpečnostní opatření - Obecná

Předtím, než začnete váš projektor používat, si prosím přečtěte následující Bezpečnostní opatření.

• Uložte tuto uživatelskou příručku na bezpečném místě pro pozdější použití.

• Přečtěte si všechna varování a dodržujte všechny pokyny.

• Kolem projektoru ponechte alespoň 50 cm (20 “) volného místa pro dostatečné odvětrávání.

• Umístěte projektor na dobře větrané místo. Nestavte na projektor nic, co by mohlo bránit rozptylu tepla.

• Nestavte projektor na nerovný nebo nestabilní povrch. Projektor by mohl spadnout a mohlo by dojít k zranění osob nebo poruše projektoru.

• Nepoužívejte projektor v případě, že je nakloněný doleva či doprava pod úhlem přesahujícím 10°, nebo dopředu či dozadu pod úhlem přesahujícím 15°.

• Během provozu projektoru se nedívejte přímo do jeho objektivu. Intenzivní světelný paprsek by mohl poškodit váš zrak.

• V době, kdy je zapnutá lampa projektoru, musí být vždy otevřena závěrka objektivu nebo odstraněna krytka objektivu.

• Během provozu projektoru neblokujte jeho objektiv žádnými předměty, protože by mohlo dojít k zahřátí a deformaci těchto předmětů nebo dokonce k požáru.

• Během provozu bývá lampa velmi horká. Před demontáží celku projekční lampy za účelem výměny počkejte přibližně 45 minut, než projektor vychladne.

• Nepoužívejte lampu po uplynutí její jmenovité životnosti. Při nadměrném používání lampy po uplynutí její jmenovité životnosti může ve výjimečných případech dojít k prasknutí lampy.

• Nikdy neprovádějte výměnu celku projekční lampy nebo jakýchkoli elektronických součástí, pokud není projektor odpojen ze sítě.

• Nepokoušejte se tento projektor demontovat. Uvnitř projektoru se vyskytuje nebezpečné vysoké napětí, které může v případě, že se dotknete součástí pod napětím, způsobit smrtelné zranění.

• Při přemísťování projektoru dávejte pozor, aby vám projektor nespadl nebo abyste s ním do něčeho nenarazili.

• Nepokládejte na projektor a připojovací kabely žádné těžké předměty.

• Nestavte projektor do svislé polohy. Mohlo by dojít k jeho převrhnutí a následnému zranění osob nebo poruše projektoru.

• Nevystavujte projektor přímému slunečnímu světlu nebo jiným zdrojům trvalého tepla. Neinstalujte projektor do blízkosti jakýchkoli zdrojů tepla (radiátory, ohřívače vzduchu, kamna nebo jiná zařízení včetně zesilovačů), které by mohly zvýšit teplotu projektoru na nebezpečnou úroveň.

• Do blízkosti projektoru ani na projektor neumísťujte žádné tekutiny. Tekutiny vylité do projektoru mohou způsobit jeho poruchu. Pokud se do projektoru dostane vlhkost, odpojte jej od zdroje energie a požádejte místní servisní středisko o opravu projektoru.

• Během provozu projektoru si můžete všimnout, že z větrací mřížky projektoru vystupuje proud teplého vzduchu a zápach. To je naprosto normální a neznamená to poruchu projektoru.

• Nepokoušejte se blokovat bezpečnostní funkce polarizované nebo uzemněné zástrčky. Polarizovaná zástrčka má dva kolíky, přičemž jeden je širší, než druhý. Uzemněná zástrčka má dva kolíky a třetí uzemňovací kontakt. Široký a třetí kolík mají bezpečnostní funkci. Pokud zástrčka nepasuje do vaší zásuvky, pořiďte si adaptér. Nepokoušejte se strkat zástrčku do zásuvky násilím.

• Při připojování do napájecí zásuvky NEODSTRAŇUJTE uzemňovací kontakt. Zajistěte prosím, aby uzemňovací kontakty nebyly NIKDY ODSTRANĚNY.

• Chraňte napájecí kabel před pošlapáním nebo přiskřípnutím, zejména u zástrčky a tam, kde vystupuje z projektoru.

• V některých zemích NENÍ elektrické napětí stabilní. Váš projektor je zkonstruován tak, aby bezpečně fungoval při napětí v rozsahu 100 až 240 V AC (stř.). Pokud však dojde k výpadkům napětí nebo napěťovým rázům ±10 V, nemusí projektor pracovat správně. V oblastech, kde může docházet ke kolísání nebo výpadkům napětí, doporučujeme připojit projektor prostřednictvím stabilizátoru napájecího napětí, zařízení pro ochranu před napěťovými špičkami nebo zdroje stálého napájení (UPS).

• Pokud se objeví kouř, neobvyklý zvuk nebo podivný zápach, okamžitě projektor vypněte a zavolejte vašemu prodejci nebo společnosti ViewSonic®. Pokračovat v používání projektoru by bylo nebezpečné.

• Používejte pouze doplňky/příslušenství specifikované výrobcem.

• Jestliže nebudete projektor delší dobu používat, odpojte napájecí kabel ze síťové zásuvky.

• Veškeré opravy přenechejte kvalifikovaným servisním technikům.

VÝSTRAHA: Možnost vyzařování nebezpečného optického záření z tohoto produktu.

Stejně jako u kteréhokoli jiného jasného světelného zdroje se nedívejte do paprsku, RG2 IEC 62471‑ 5:2015.

Bezpečnostní opatření – Montáž pod strop

Předtím, než začnete váš projektor používat, si prosím přečtěte následující

Bezpečnostní opatření.

Pokud chcete namontovat projektor pod strop, důrazně vám doporučujeme použít vhodnou sadu pro montáž projektoru pod strop a také vás prosíme o zajištění řádné a bezpečné instalace.

Jestliže použijete nevhodnou sadu pro montáž projektoru pod strop, vystavujete se nebezpečí pádu projektoru ze stropu na zem v důsledku nesprávného připevnění pomocí šroubů nesprávného průměru či délky.

Sadu pro montáž projektoru pod strop si můžete zakoupit u prodejce vašeho projektoru. Rovněž vám doporučujeme, abyste si zakoupili samostatný bezpečnostní kabel a pevně jej připevnili k bezpečnostnímu otvoru na projektoru a na základně konzoly pro montáž pod strop. Toto opatření slouží jako sekundární zabezpečení projektoru pro případ, že by se jeho připevnění k montážní konzoli uvolnilo.

Obsah

Bezpečnostní opatření - Obecná .................................. 3

Přednosti ..............................................................................................................10

Obsah balení .........................................................................................................10

Popis produktu .....................................................................................................11

Projektor ............................................................................................................... 11

Ovládací prvky a funkce .............................................................................................. 11

Připojovací porty ......................................................................................................... 12

Dálkový ovladač ..................................................................................................... 13

Ovládací prvky a funkce .............................................................................................. 13

Efektivní dosah dálkového ovladače ........................................................................... 14

Výměna baterií v dálkovém ovladači .......................................................................... 14

Počáteční nastavení .................................................. 15

Volba umístění ......................................................................................................15

Rozměry projekce .................................................................................................16

PG707X .................................................................................................................. 16

Obraz 4 : 3 na projekční ploše 4 : 3 ............................................................................. 16

Obraz 4 : 3 na projekční ploše 16 : 10 ......................................................................... 17

PG707W ................................................................................................................ 18

Obraz 16 : 10 na projekční ploše 16 : 10 ..................................................................... 18

Obraz 16 : 10 na projekční ploše 4 : 3 ......................................................................... 19

Montáž projektoru ...............................................................................................20

Zabránění neoprávněnému použití ......................................................................21

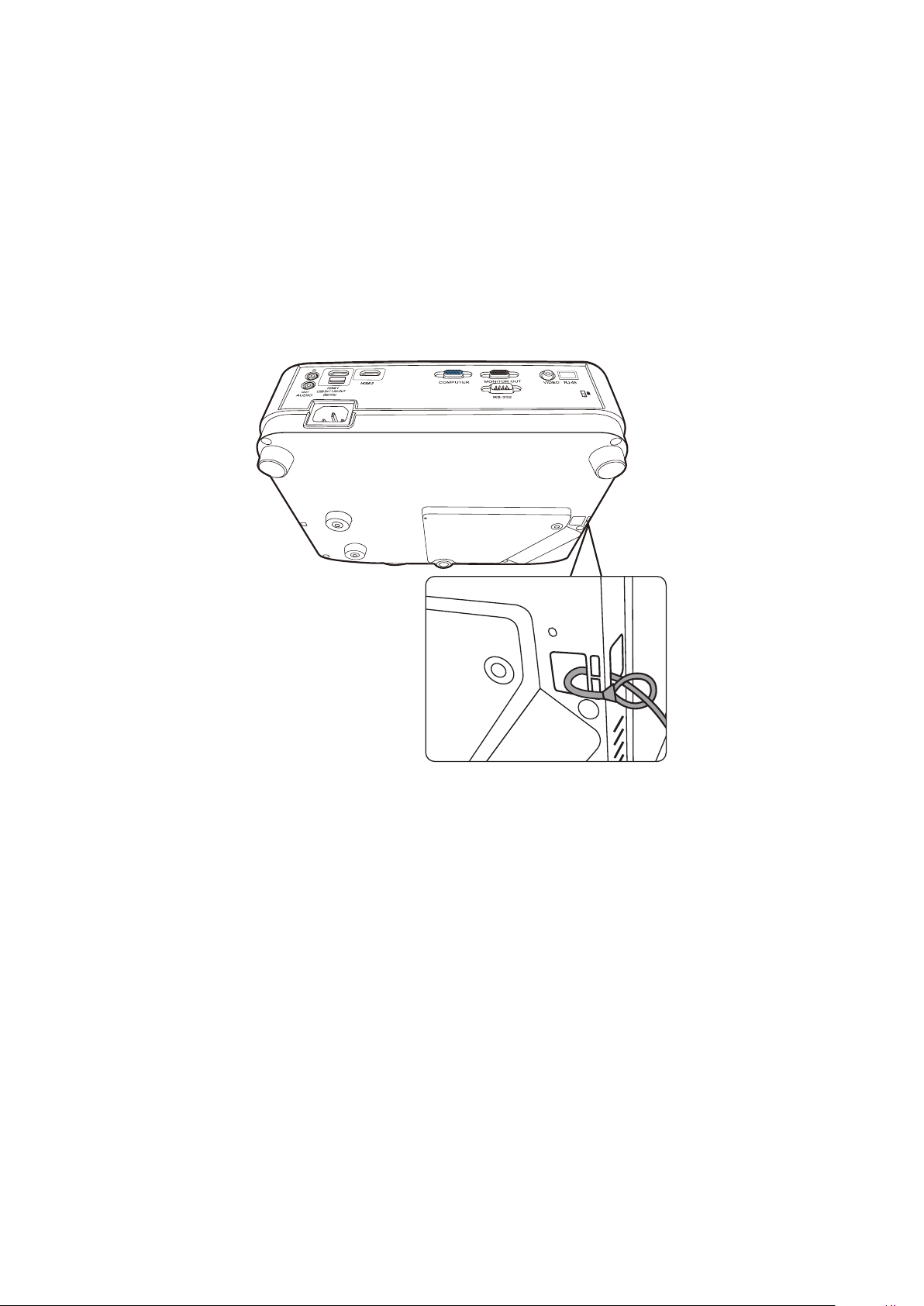

Používání bezpečnostního otvoru ......................................................................... 21

Používání funkce Heslo .......................................................................................... 22

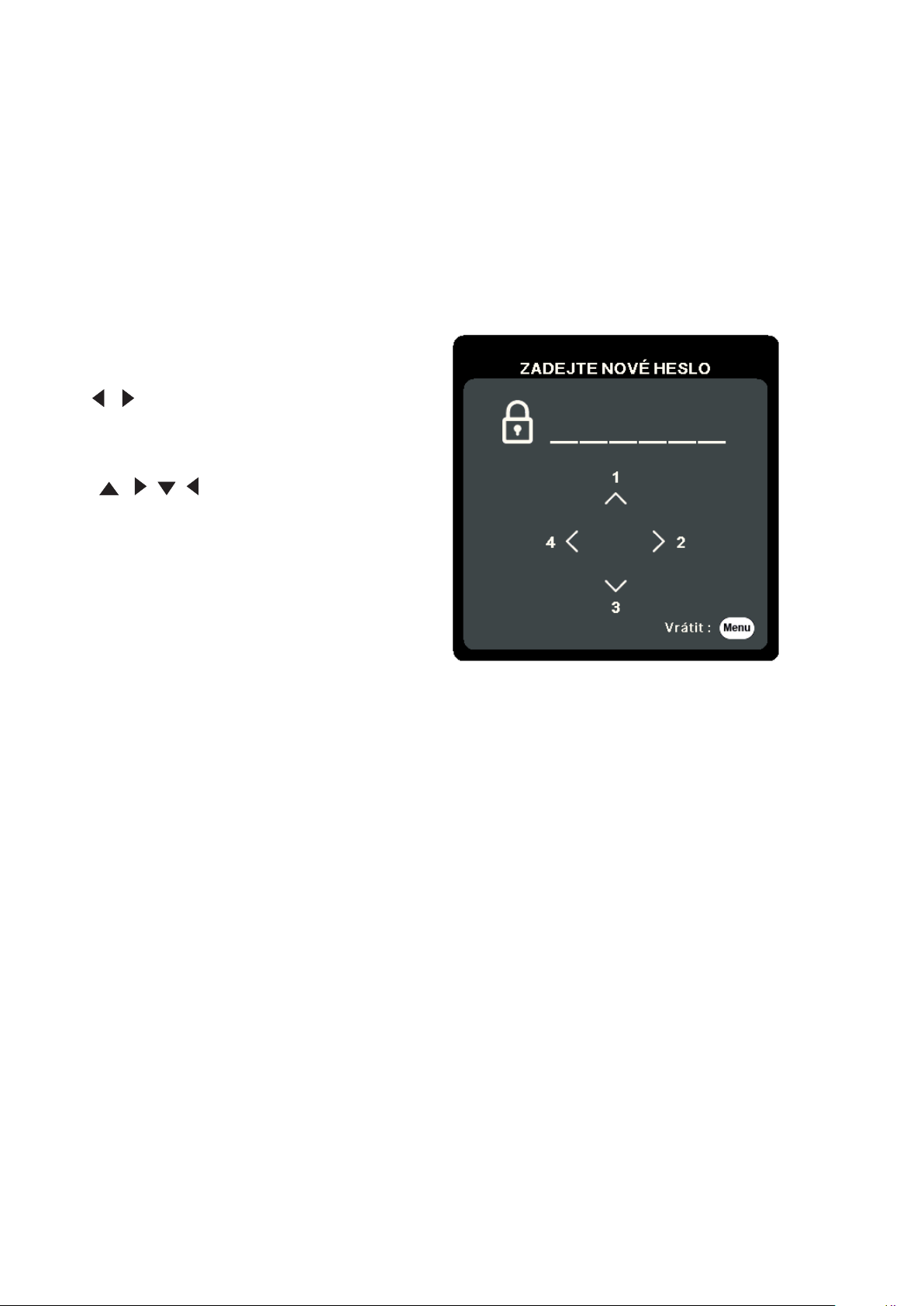

Nastavení hesla ........................................................................................................... 22

Změna hesla ................................................................................................................ 23

Zákaz funkce Heslo ...................................................................................................... 23

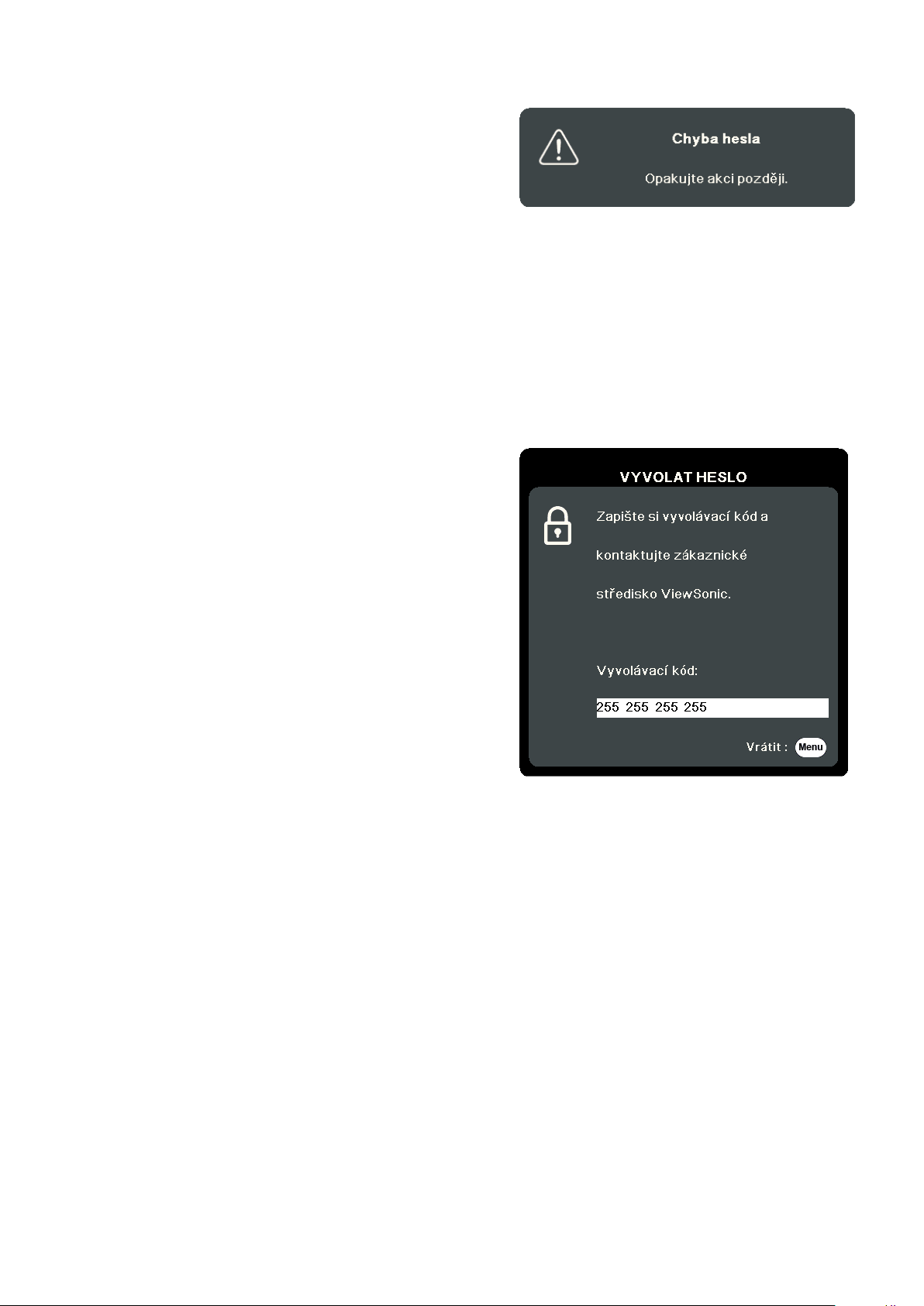

Zapomenutí hesla ....................................................................................................... 24

Postup obnovy hesla ................................................................................................... 24

Uzamknutí ovládacích tlačítek............................................................................... 25

Vytvoření připojení ................................................... 26

Připojení napájení .................................................................................................26

Připojení ke zdrojům video signálu .......................................................................27

Připojení přes HDMI .............................................................................................. 27

Připojení Kompozitní video ................................................................................... 28

Připojení ke zdrojům počítačového signálu ..........................................................29

Připojení přes VGA ................................................................................................ 29

Připojení přes výstup VGA ..................................................................................... 29

Připojení přes výstup Audio ..................................................................................30

Ovládání .................................................................... 31

Zapnutí/vypnutí projektoru ..................................................................................31

Zapnutí projektoru ................................................................................................ 31

První aktivace .............................................................................................................. 31

Vypnutí projektoru ................................................................................................ 32

Volba vstupního zdroje .........................................................................................33

Přizpůsobení promítaného obrazu .......................................................................34

Přizpůsobení výšky projektoru a úhlu projekce .......................................................... 34

Automatické přizpůsobení obrazu .............................................................................. 34

Jemné doladění velikosti a čistoty obrazu ............................................................. 34

Korekce lichoběžníkového zkreslení ...................................................................... 35

Úprava ve 4 rozích ................................................................................................. 36

Skrytí obrazu .........................................................................................................36

Ovládání projektoru prostřednictvím sítě LAN .....................................................37

Konfigurace Nastavení řízení sítě LAN ................................................................... 37

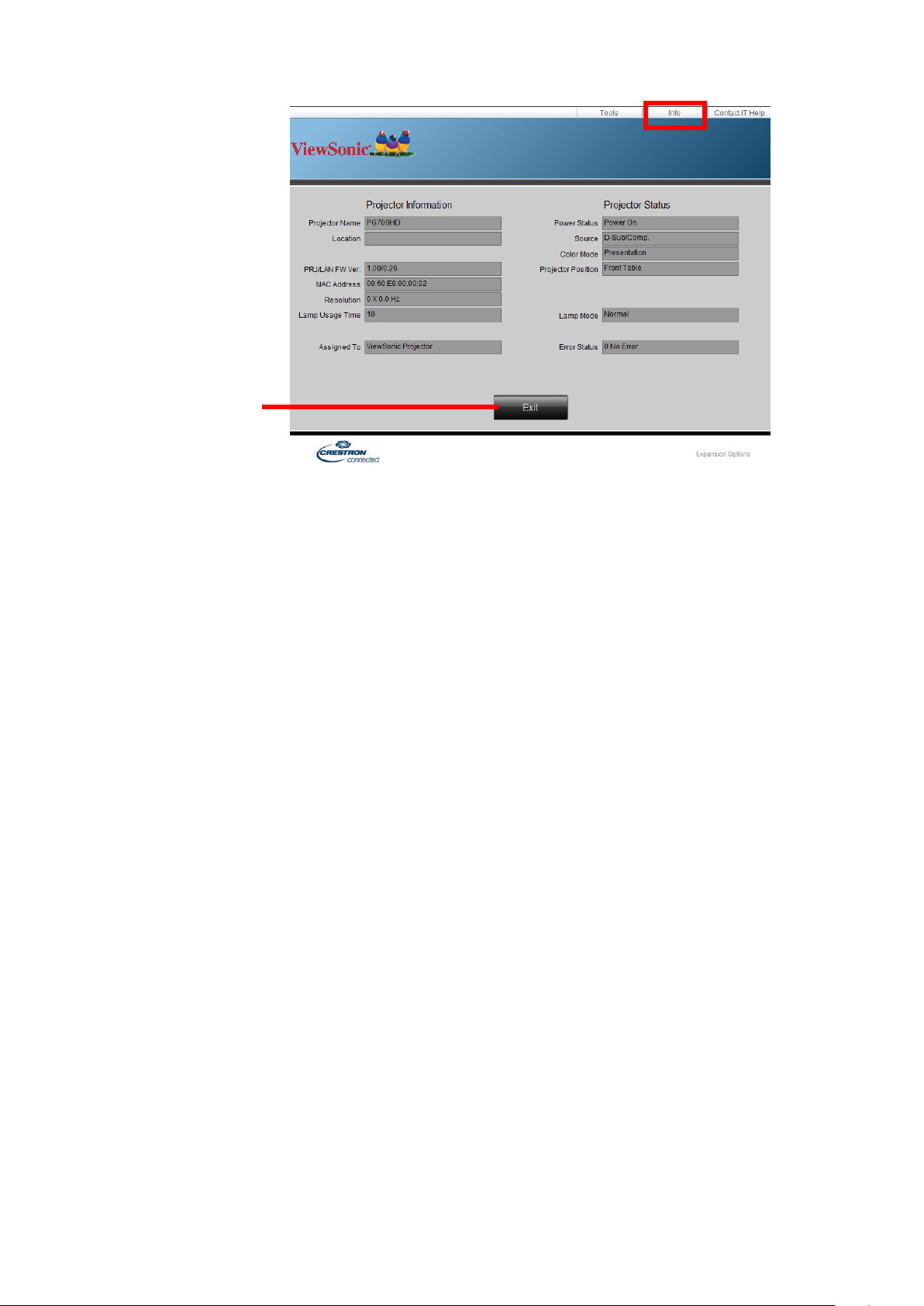

Ovládání projektoru prostřednictvím webového prohlížeče ................................ 39

Informace o Crestron e‑Control® .......................................................................... 43

Podpora formátů PJLink™, SNMP, AMX a Xpanel ................................................. 46

Funkce nabídek ......................................................... 47

Obecné ovládání nabídky na projekční ploše (OSD) .............................................47

Strom nabídky na projekční ploše (OSD) ..............................................................48

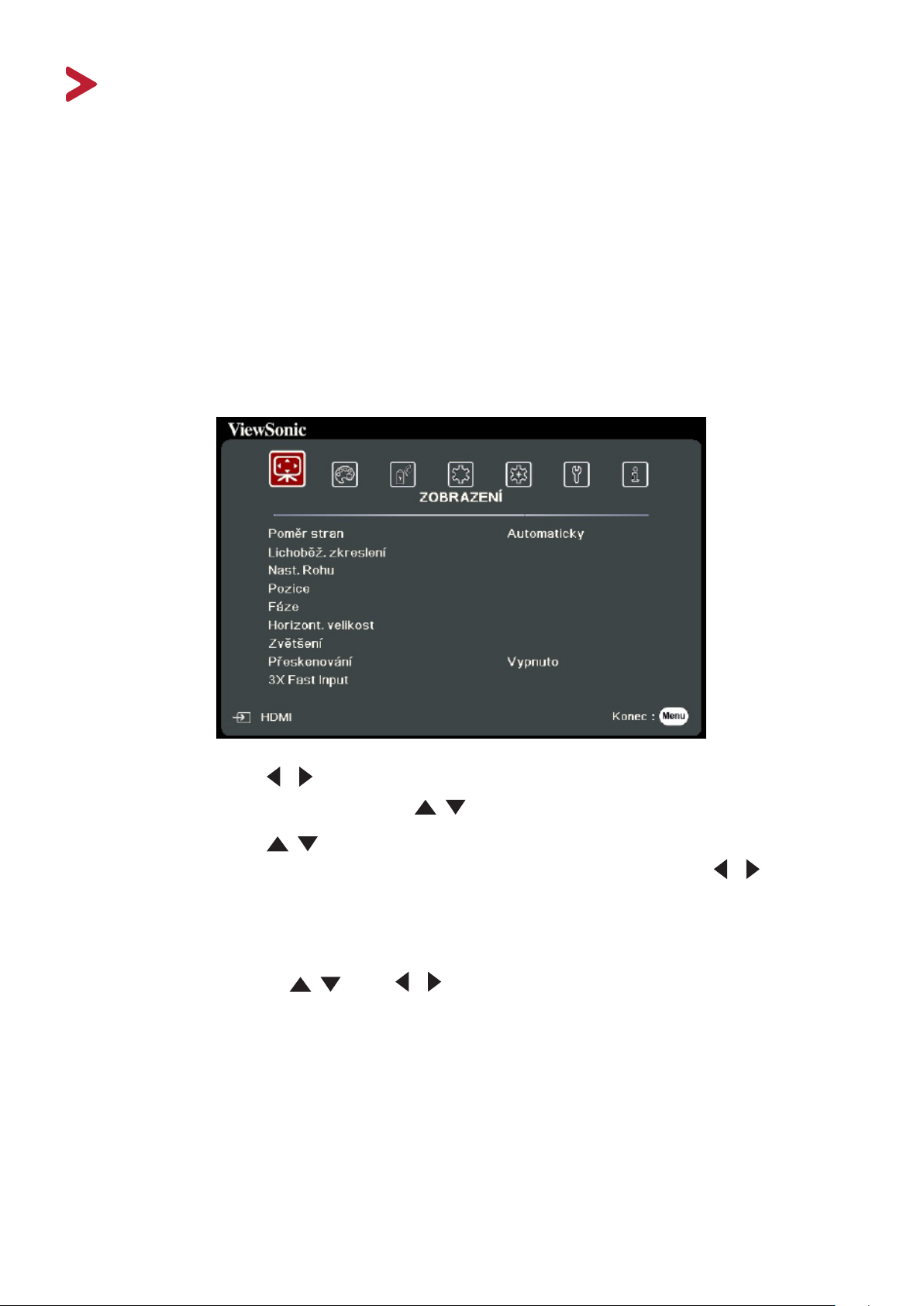

Nabídka ZOBRAZENÍ .............................................................................................54

Nabídka OBRAZ .....................................................................................................57

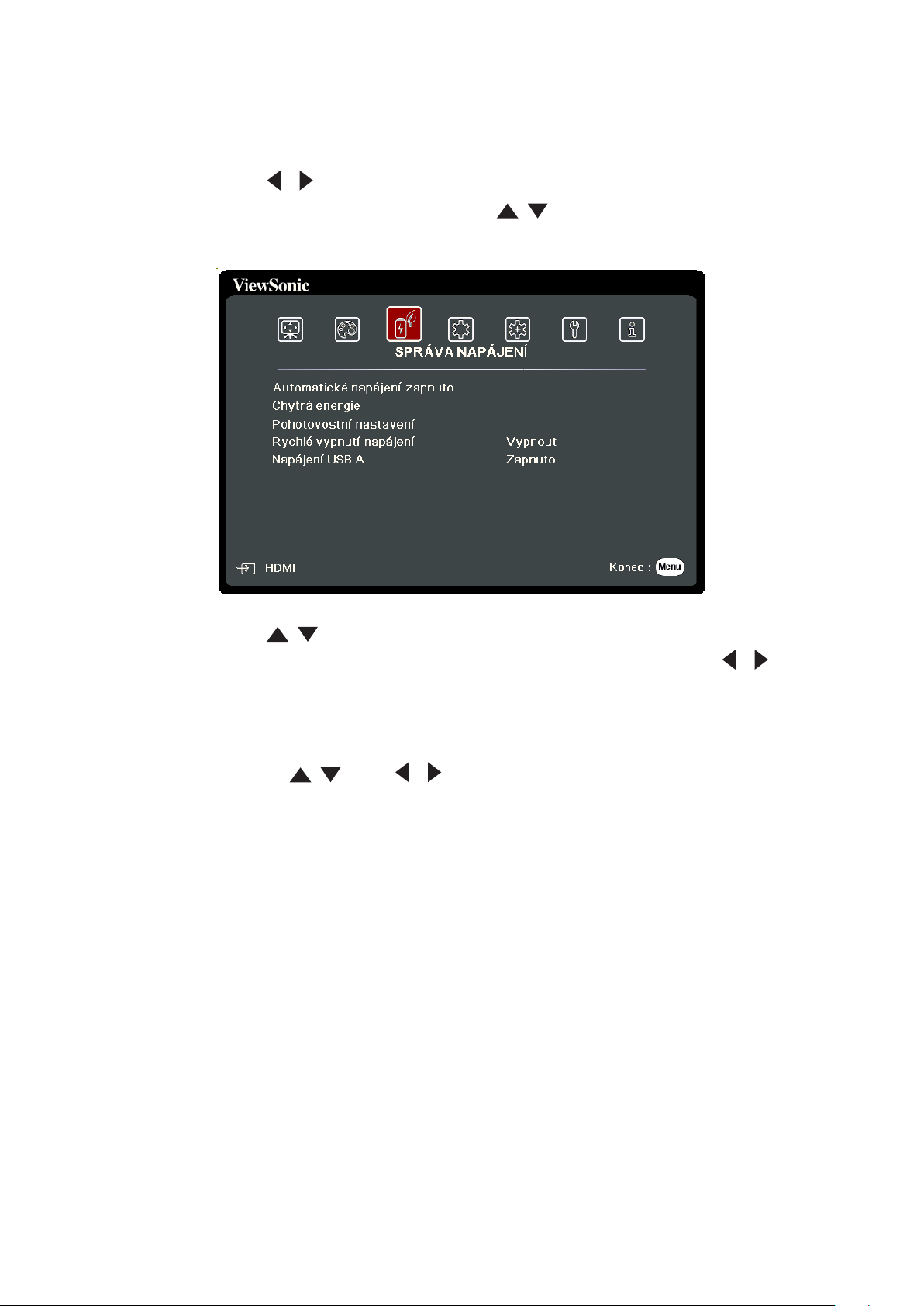

Nabídka SPRÁVA NAPÁJENÍ ..................................................................................61

Nabídka ZÁKLADNÍ................................................................................................64

Nabídka POKROČILÉ .............................................................................................67

Nabídka SYSTÉM ...................................................................................................72

Nabídka INFORMACE ............................................................................................75

Dodatek .................................................................... 76

Technické údaje ....................................................................................................76

Rozměry projektoru .............................................................................................. 77

Tabulka časování ..................................................................................................77

Analog RGB ............................................................................................................ 77

HDMI (PC) .............................................................................................................. 79

HDMI (Video) ......................................................................................................... 80

Video ..................................................................................................................... 80

Tabulka IČ ovládání ...............................................................................................81

Kód adresy ............................................................................................................82

Tabulka příkazů RS‑232 ........................................................................................83

Přiřazení pinů ........................................................................................................ 83

Rozhraní ................................................................................................................ 83

Tabulka příkazů ..................................................................................................... 83

Slovník ..................................................................................................................90

Řešení problémů ..................................................................................................93

Obecné problémy .................................................................................................. 93

LED indikátory ....................................................................................................... 94

Údržba ..................................................................................................................95

Obecná bezpečnostní opatření ............................................................................. 95

Čištění objektivu .................................................................................................... 95

Čištění pouzdra ...................................................................................................... 95

Skladování projektoru ........................................................................................... 95

Vyloučení odpovědnosti ........................................................................................ 95

Informace o světelném zdroji ...............................................................................96

Doba používání světelného zdroje ........................................................................ 96

Prodloužení životnosti světelného zdroje ............................................................. 96

Doba pro výměnu světelného zdroje .................................................................... 97

Výměna světelného zdroje .................................................................................... 97

Regulační a servisní informace .................................. 98

Informace o kompatibilitě ....................................................................................98

Prohlášení o kompatibilitě s FCC ........................................................................... 98

Prohlášení Industry Canada ................................................................................... 98

Shoda s CE pro evropské země .............................................................................. 98

Prohlášení o kompatibilitě s RoHS2 ...................................................................... 99

Omezení nebezpečných látek pro Indii ............................................................... 100

Likvidace produktu na konci jeho životnosti ....................................................... 100

Informace o autorských právech ........................................................................101

Zákaznický servis ................................................................................................. 102

Omezená záruka .................................................................................................. 103

Omezená záruka pro Mexiko .............................................................................. 106

Úvod

ViewSonic PG707X/PG707W, který se vyznačuje jasem 4 000 ANSI lumenů a kontrastním poměrem 22 000 : 1, představuje projektor s vysokým jasem a kontrastním poměrem, jenž zobrazuje nejjemnější detaily bez ohledu na intenzitu světla v okolním prostředí. Je vhodný pro jakýkoli malý až střední prostor, jako jsou zasedací místnosti nebo učebny, a disponuje několika možnostmi připojení.

Přednosti

• Skvělá životnost lampy 20 000 hodin.

• Funkce pro úsporu energie snižující spotřebu energie lampy až o 60 %, jestliže není po nastavenou dobu detekován žádný vstupní signál.

• Port USB typu A pro streamování obsahu pomocí bezdrátového HDMI modulu, poskytování napájení a aktualizaci rmwaru.

• 7 barevných režimů pro různé projekční účely.

• Časovač prezentace pro lepší správu času během prezentací.

• Nastavení LAN umožňující správu stavu projektoru ze vzdáleného počítače.

• Podpora 3D zobrazení.

• Spotřeba energie pod 0,5 W se zapnutým úsporným režimem.

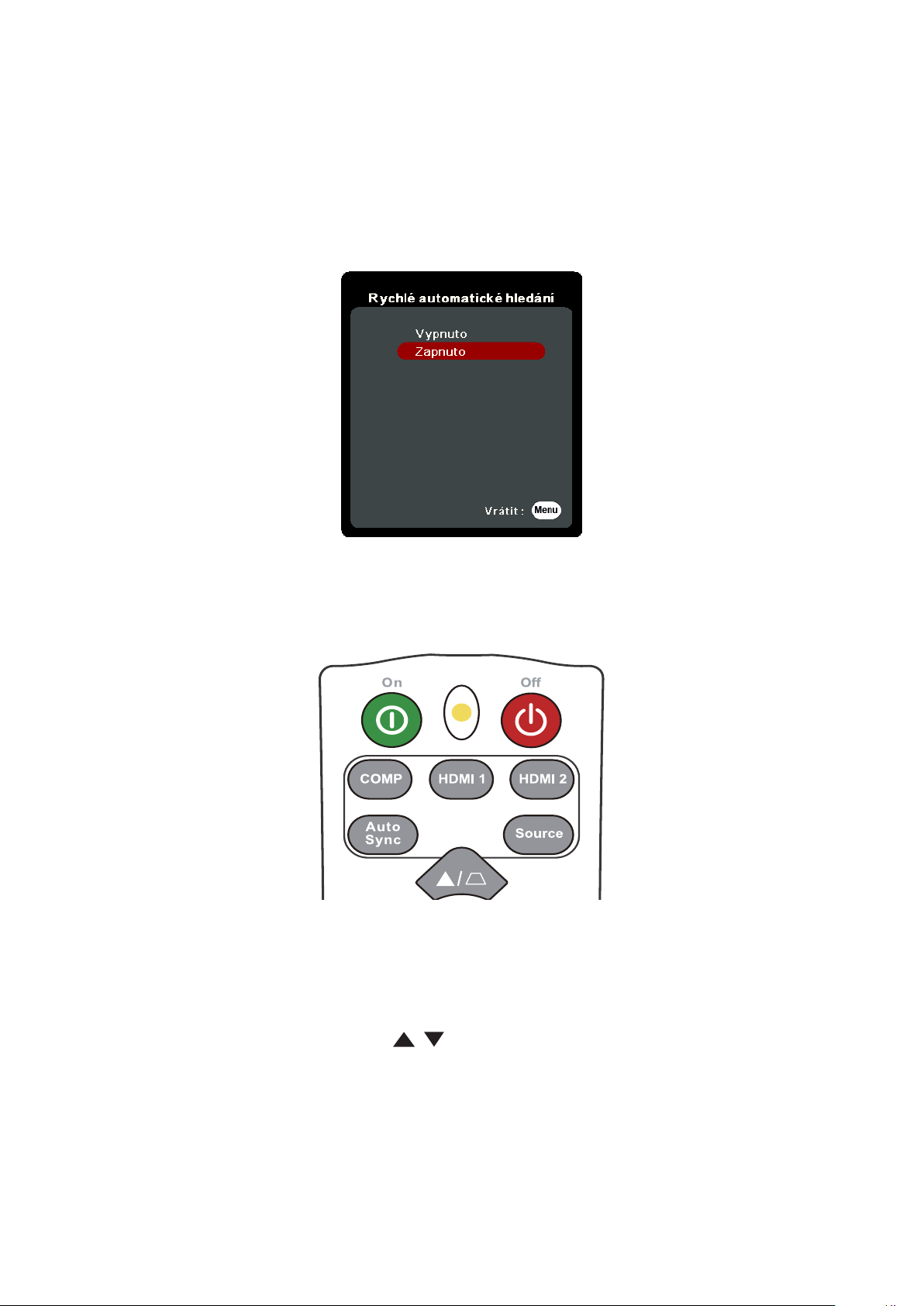

• Rychlé automacké hledání zrychlující proces detekce signálu.

• Automacké přizpůsobení jedním tlačítkem pro zobrazení nejlepší kvality obrazu (pouze pro analogový signál).

• Digitální korekce lichoběžníkového zkreslení a/nebo nastavení ve 4 rozích umožňuje úpravu zkresleného obrazu.

• Schopnost zobrazit 1,07 miliard barev.

• Vícejazyčné nabídky na projekční ploše (OSD).

• Funkce HDMI CEC (Consumer Electronics Control) umožňující synchronizaci operací zapnu/vypnu mezi projektorem a DVD přehrávačem kompabilním s CEC připojeným ke vstupu HDMI na projektoru.

Obsah balení

• Projektor

• Napájecí kabel

• Video kabel

POZNÁMKA: Dodávaný napájecí kabel a video kabely se mohou u jednotlivých zemí

lišit. Pro další informace prosím kontaktujte vašeho prodejce.

• Dálkový ovladač a baterie

• Průvodce rychlým používáním

Popis produktu

Projektor

Ovládací prvky a funkce

Ventilační otvory (odvod

horkého vzduchu)

Nastavitelná nožka

Indikátor Power (Napájení)

Indikátor Temperature (Teplota)

Indikátor Light Source (Světelný zdroj)

Zaostřovací kroužek

Kroužek zvětšení

Projekční objektiv

Snímač infračerveného dálkového ovládání

Tlačítko Popis

[ ] Power (Napájení)

[ / / / ] Tlačítka pro

korekci lichoběžníkového zkreslení

[ / / / ] Doleva/Doprava/Nahoru/Dolů

Menu (Nabídka)/Exit (Konec) Zapnutí nebo vypnutí nabídky na projekční ploše (OSD). Source (Zdroj) Zobrazení pruhu pro výběr vstupního zdroje.

(Nápověda)

Zapnutí projektoru nebo jeho přepnutí do pohotovostního režimu.

Ruční korekce zkreslení obrazu vznikajícího vlivem projekce pod úhlem.

Výběr požadovaných položek nabídky a nastavení po aktivaci nabídky na projekční ploše (OSD).

Zobrazení nabídky NÁPOVĚDA dlouhým stisknutím po

dobu 3 sekund. Blank (Prázdný) Skrytí obrazu zobrazeného na projekční ploše. Enter (Zadat) Aktivace vybrané položky nabídky na projekční ploše

(OSD), když je OSD nabídka aktivní.

Zobrazení Nast. Rohu nabídky. Color Mode (Barevný režim) Zobrazení pruhu pro výběr barevného režimu.

Připojovací porty

1 2 3 4 5 6 7 8 9 10

Konektor pro připojení

síťového napájecího

kabelu

Bezpečnostní otvor

Otvory pro montáž pod

strop

Port Popis

[1] AUDIO OUT (Audio výstup)

[2] AUDIO IN (Audio vstup)

[3] USB 5V/1.5A OUT (Výstup USB 5 V/1,5 A)

[4] HDMI 1 Port HDMI. [5] HDMI 2 Port HDMI. [6] COMPUTER (Počítač) Konektor vstupu signálu RGB (PC). [7] MONITOR OUT

(Výstup pro monitor)

Výstupní konektor audio signálu.

Vstupní konektor audio signálu.

Port USB typu A.

Konektor výstupu signálu RGB (PC).

Bezpečnostní lišta

[8] RS‑232 Ovládací port RS‑232. [9] VIDEO Port Kompozitní video. [10] RJ‑45 Port LAN.

1212

Dálkový ovladač

Ovládací prvky a funkce

Tlačítko

Zapnuto/ Vypnuto

COMP Výběr zdroje z portu

HDMI 1 Výběr zdroje z portu HDMI 1

HDMI 2 Výběr zdroje z portu HDMI 2

Auto Sync (Automatická synchronizace)

Source (Zdroj) Zobrazení pruhu pro výběr

[ / / / ] Tlačítka pro korekci lichoběžníkového zkreslení

Enter (Zadat) Aktivace vybrané položky OSD

(Úprava rohu)

Doleva/ Doprava

Nahoru/ Dolů

Popis

Zapnutí nebo přepnutí do pohotovostního režimu.

COMPUTER IN (Počítačový

vstup) pro zobrazení.

pro zobrazení.

Automatické určení nejlepšího časování obrazu pro zobrazený obraz.

zdroje signálu. Ruční korekce zkreslení obrazu

vznikajícího vlivem projekce pod úhlem.

nabídky.

Zobrazení Nast. Rohu nabídky.

Výběr požadovaných položek nabídky a provedení nastavení.

Tlačítko

Menu (Nabídka) Zapnutí/vypnutí nabídky na

(Laser)

Exit (Konec) Ukončení a uložení nastavení

Aspect (Poměr stran) Zobrazení pruhu pro výběr

Freeze (Zmrznout) Zastavení promítaného

Pattern (Vzorek) Zobrazení vestavěného

Blank (Prázdný) Skrytí obrazu zobrazeného na

PgUp (Předchozí stránka)/ PgDn (Následující stránka)

(Časovač

prezentace) Eco Mode (Úsporný

režim)

(Zvýšení

hlasitosti)

(Snížení

hlasitosti)

(Němý)

Color Mode (Barevný režim)

(INFORMACE)

Network (Síť) Zobrazení

Popis

projekční ploše (OSD) nebo návrat zpět do předchozí OSD nabídky.

Vydává viditelné laserové světlo, které slouží jako ukazovátko při prezentacích.

nabídky.

poměru stran.

obrazu.

testovacího vzorku.

projekční ploše. Ovládání programu vašeho

zobrazovacího softwaru (na připojeném PC), který reaguje na příkazy předchozí/ následující stránka (například Microsoft PowerPoint).

POZNÁMKA: Je k dispozici

pouze tehdy, když je vybrán vstupní signál z PC.

Zobrazení Časovač prezentace nabídky.

Výběr režimu Eco.

Zvýšení úrovně hlasitosti.

Snížení úrovně hlasitosti.

Zapnutí a vypnutí zvuku.

Zobrazení pruhu pro výběr barevného režimu.

Zvětšení velikosti promítaného obrazu.

Zmenšení velikosti promítaného obrazu.

Zobrazení nabídky

INFORMACE.

Nastavení řízení sítě LAN

nabídky.

Efektivní dosah dálkového ovladače

Pro zajištění správné funkce dálkového ovladače postupujte následovně:

1. Dálkový ovladač je nutno držet pod úhlem

max. 30° stupňů kolmo k snímačům infračerveného dálkového ovládání (IR) na projektoru.

2. Vzdálenost mezi dálkovým ovladačem

a snímači by neměla přesáhnout 8 m

POZNÁMKA: Umístění snímačů infračerveného

dálkového ovládání (IR) najdete na obrázku.

Výměna baterií v dálkovém ovladači

Přibližně 30°

1. Odstraňte kryt baterií v zadní čás dálkového ovladače ssknum prstového úchytu a jeho posunum dolů.

2. Vyjměte stávající baterie (pokud jsou vloženy) a vložte dvě baterie AAA.

POZNÁMKA: Dodržujte vyznačenou polaritu baterií.

3. Nasaďte kryt baterií zpět jeho vyrovnáním se základnou a zatlačením zpět do

správné polohy.

POZNÁMKA:

• Nenechávejte dálkový ovladač a baterie v prostředí s nadměrnou teplotou nebo vlhkos.

• Baterie nahraďte pouze stejným nebo ekvivalentním typem, který doporučuje výrobce baterií.

• Použité baterie zlikvidujte podle pokynů výrobce baterií a místních předpisů na ochranu životního prostředí.

• Jestliže jsou baterie vybité nebo pokud nebudete dálkový ovladač delší dobu používat, vyjměte z něj baterie, aby nedošlo k poškození dálkového ovladače.

Počáteční nastavení

V této části najdete podrobné pokyny pro nastavení vašeho projektoru.

Volba umístění

Umístění instalace je určeno osobními preferencemi a uspořádáním místnosti. Vezměte v úvahu následující:

• Velikost a pozice projekční plochy.

• Umístění vhodné napájecí zásuvky.

• Umístění a vzdálenost mezi projektorem a dalším zařízením.

Projektor je zkonstruován tak, aby mohl být nainstalován do některého z následujících umístění:

1. Přední

Projektor je postaven v blízkosti podlahy před projekční plochou.

2. Strop vpředu

Projektor je zavěšen obráceně pod strop před projekční plochou.

3. Strop vzadu

Projektor je zavěšen obráceně pod strop za projekční plochou.

POZNÁMKA: Budete potřebovat

speciální projekční plátno pro zadní projekci.

4. Zadní

Projektor je postaven v blízkosti podlahy za projekční plochou.

POZNÁMKA: Budete potřebovat

speciální projekční plátno pro zadní projekci.

Rozměry projekce

(a)

POZNÁMKA: Microso JhengHeiPřirozené (navní) rozlišení tohoto projektoru ‑ viz

„Technické údaje“ na straně 76 .

PG707X

• Obraz 4 : 3 na projekční ploše 4 : 3

(b)

(a)

(d)

(c)

(f)

(e)

(a)

• Obraz 4 : 3 na projekční ploše 16 : 10

(b)

(a)

(d)

(c)

(f)

(e)

POZNÁMKA: (e) = Projekční plocha / (f) = Střed objektivu

(e)

(f)

(c)

(d)

(b)

(e)

(f)

(c)

(d)

(b)

Obraz 4 : 3 na projekční ploše 4 : 3

(a) Velikost

(b) Projekční vzdálenost

(d) Vertikální posunutí

projekční

minimální maximální minimální maximální

obrazu

plochy

in. mm in. mm in. mm in. mm in. mm in. mm 30 762 36 923 47 1200 18 457 1,4 34,3 1,4 34 40 1016 48 1231 63 1600 24 610 1,8 45,7 1,8 46 50 1270 61 1538 79 2000 30 762 2,3 57,2 2,3 57 60 1524 73 1846 94 2400 36 914 2,7 68,6 2,7 69 70 1778 85 2154 110 2800 42 1067 3,2 80,0 3,2 80 80 2032 97 2462 126 3200 48 1219 3,6 91,4 3,6 91

90 2286 109 2769 142 3600 54 1372 4,1 102,9 4,1 103 100 2540 121 3077 157 4000 60 1524 4,5 114,3 4,5 114 110 2794 133 3385 173 4400 66 1676 5,0 125,7 5,0 126 120 3048 145 3692 189 4800 72 1829 5,4 137,2 5,4 137 130 3302 157 4000 205 5200 78 1981 5,9 148,6 5,9 149 140 3556 170 4308 220 5600 84 2134 6,3 160,0 6,3 160 150 3810 182 4615 236 6000 90 2286 6,8 171,5 6,8 171 160 4064 194 4923 252 6400 96 2438 7,2 182,9 7,2 183

(a) Velikost

(b) Projekční vzdálenost

(d) Vertikální posunutí

projekční

minimální maximální minimální maximální

obrazu

plochy

in. mm in. mm in. mm in. mm in. mm in. mm 170 4318 206 5231 268 6800 102 2591 7,7 194,3 7,7 194 180 4572 218 5538 283 7200 108 2743 8,1 205,7 8,1 206 190 4826 230 5846 299 7600 114 2896 8,6 217,2 8,6 217 200 5080 242 6154 315 8000 120 3048 9,0 228,6 9,0 229 250 6350 303 7692 394 10000 150 3810 11,3 285,8 11,3 286 300 7620 363 9231 472 12000 180 4572 13,5 342,9 13,5 343

Obraz 4 : 3 na projekční ploše 16 : 10

(a) Velikost

(b) Projekční vzdálenost

(d) Vertikální posunutí

projekční

minimální maximální minimální maximální

obrazu

plochy

in. mm in. mm in. mm in. mm in. mm in. mm

30 762 32 815 42 1060 16 404 1,2 30 1,2 30

40 1016 43 1087 56 1413 21 538 1,6 40 1,6 40

50 1270 54 1359 70 1767 26 673 2,0 50 2,0 50

60 1524 64 1631 83 2120 32 808 2,4 61 2,4 61

70 1778 75 1903 97 2473 37 942 2,8 71 2,8 71

80 2032 86 2174 111 2827 42 1077 3,2 81 3,2 81

90 2286 96 2446 125 3180 48 1212 3,6 91 3,6 91 100 2540 107 2718 139 3533 53 1346 4,0 101 4,0 101 110 2794 118 2990 153 3887 58 1481 4,4 111 4,4 111 120 3048 128 3262 167 4240 64 1615 4,8 121 4,8 121 130 3302 139 3533 181 4593 69 1750 5,2 131 5,2 131 140 3556 150 3805 195 4947 74 1885 5,6 141 5,6 141 150 3810 161 4077 209 5300 79 2019 6,0 151 6,0 151 160 4064 171 4349 223 5653 85 2154 6,4 162 6,4 162 170 4318 182 4621 236 6007 90 2289 6,8 172 6,8 172 180 4572 193 4892 250 6360 95 2423 7,2 182 7,2 182 190 4826 203 5164 264 6713 101 2558 7,6 192 7,6 192 200 5080 214 5436 278 7067 106 2692 7,9 202 7,9 202 250 6350 268 6795 348 8833 132 3365 9,9 252 9,9 252 300 7620 321 8154 417 10600 159 4039 11,9 303 11,9 303

POZNÁMKA: Z důvodu odchylek opckých komponent existuje mezi těmito

hodnotami 3% tolerance. Před trvalou instalací projektoru doporučujeme fyzicky otestovat velikost a vzdálenost projekce.

PG707W

(a)

• Obraz 16 : 10 na projekční ploše 16 : 10

• Obraz 16 : 10 na projekční ploše 4 : 3

(e)

(f)

(c)

(d)

(b)

POZNÁMKA: (e) = Projekční plocha / (f) = Střed objektivu

Obraz 16 : 10 na projekční ploše 16 : 10

(a) Velikost

(b) Projekční vzdálenost

(d) Vertikální posunutí

projekční

minimální maximální minimální maximální

obrazu

plochy

in. mm in. mm in. mm in. mm in. mm in. mm

30 762 31 779 40 1013 16 404 1,6 40,4 1,6 40

40 1016 41 1039 53 1351 21 538 2,1 53,8 2,1 54

50 1270 51 1299 66 1689 26 673 2,6 67,3 2,6 67

60 1524 61 1559 80 2026 32 808 3,2 80,8 3,2 81

70 1778 72 1818 93 2364 37 942 3,7 94,2 3,7 94

80 2032 82 2078 106 2702 42 1077 4,2 107,7 4,2 108

90 2286 92 2338 120 3039 48 1212 4,8 121,2 4,8 121 100 2540 102 2598 133 3377 53 1346 5,3 134,6 5,3 135 110 2794 112 2857 146 3715 58 1481 5,8 148,1 5,8 148 120 3048 123 3117 160 4052 64 1615 6,4 161,5 6,4 162 130 3302 133 3377 173 4390 69 1750 6,9 175,0 6,9 175 140 3556 143 3637 186 4728 74 1885 7,4 188,5 7,4 188 150 3810 153 3897 199 5066 79 2019 7,9 201,9 7,9 202 160 4064 164 4156 213 5403 85 2154 8,5 215,4 8,5 215 170 4318 174 4416 226 5741 90 2289 9,0 228,9 9,0 229 180 4572 184 4676 239 6079 95 2423 9,5 242,3 9,5 242 190 4826 194 4936 253 6416 101 2558 10,1 255,8 10,1 256 200 5080 205 5195 266 6754 106 2692 10,6 269,2 10,6 269 250 6350 256 6494 332 8443 132 3365 13,2 336,5 13,2 337 300 7620 307 7793 399 10131 159 4039 15,9 403,9 15,9 404

Obraz 16 : 10 na projekční ploše 4 : 3

(a) Velikost

(b) Projekční vzdálenost

(d) Vertikální posunutí

projekční

minimální maximální minimální maximální

obrazu

plochy

in. mm in. mm in. mm in. mm in. mm in. mm

30 762 29 735 38 956 15 381 1,5 38 1,5 38

40 1016 39 980 50 1274 20 508 2,0 51 2,0 51

50 1270 48 1225 63 1593 25 635 2,5 64 2,5 64

60 1524 58 1470 75 1912 30 762 3,0 76 3,0 76

70 1778 68 1715 88 2230 35 889 3,5 89 3,5 89

80 2032 77 1961 100 2549 40 1016 4,0 102 4,0 102

90 2286 87 2206 113 2867 45 1143 4,5 114 4,5 114 100 2540 96 2451 125 3186 50 1270 5,0 127 5,0 127 110 2794 106 2696 138 3504 55 1397 5,5 140 5,5 140 120 3048 116 2941 151 3823 60 1524 6,0 152 6,0 152 130 3302 125 3186 163 4142 65 1651 6,5 165 6,5 165 140 3556 135 3431 176 4460 70 1778 7,0 178 7,0 178 150 3810 145 3676 188 4779 75 1905 7,5 191 7,5 191 160 4064 154 3921 201 5097 80 2032 8,0 203 8,0 203 170 4318 164 4166 213 5416 85 2159 8,5 216 8,5 216 180 4572 174 4411 226 5735 90 2286 9,0 229 9,0 229 190 4826 183 4656 238 6053 95 2413 9,5 241 9,5 241 200 5080 193 4901 251 6372 100 2540 10,0 254 10,0 254 250 6350 241 6127 314 7965 125 3175 12,5 318 12,5 318 300 7620 289 7352 376 9558 150 3810 15,0 381 15,0 381

POZNÁMKA: Z důvodu odchylek opckých komponent existuje mezi těmito

hodnotami 3% tolerance. Před trvalou instalací projektoru doporučujeme fyzicky otestovat velikost a vzdálenost projekce.

Montáž projektoru

POZNÁMKA: Pokud si zakoupíte držák tře strany, použijte prosím správnou velikost

šroubů. Velikost šroubů se může lišit podle tloušťky montážní desky.

1. Pro nejbezpečnější instalaci použijte prosím držák pro montáž na stěnu nebo pod

strop značky ViewSonic®.

2. Zajistěte, aby šrouby používané pro připevnění držáku k projektoru splňovaly následující specifikace:

• Typ šroubu: M4 x 8 mm

• Maximální délka šroubu: 8 mm

199

POZNÁMKA:

• Neinstalujte projektor do blízkosti zdroje tepla.

• Mezi stropem a dolní částí projektoru zachovejte minimálně 10cm mezeru.

2020

Zabránění neoprávněnému použití

Tento projektor obsahuje několik vestavěných bezpečnostních funkcí pro zabránění krádeži, přístupu nebo náhodným změnám nastavení.

Používání bezpečnostního otvoru

Pro zvýšení ochrany projektoru před krádeží použijte zařízení pro uzamknutí k bezpečnostnímu otvoru umožňující připevnit projektor k pevnému předmětu.

Níže je uveden příklad instalace zařízení pro uzamknutí k bezpečnostnímu otvoru:

POZNÁMKA: Bezpečnostní otvor lze rovněž použít jako bezpečnostní kotvu při

montáží projektoru pod strop.

Používání funkce Heslo

Pro zvýšení zabezpečení před neautorizovaným přístupem nebo použitím nabízí projektor možnost bezpečnostního hesla. Heslo lze nastavit v nabídce na projekční ploše (OSD).

POZNÁMKA: Poznačte si své heslo a uložte jej na bezpečné místo.

Nastavení hesla

1. Ssknum tlačítka Menu (Nabídka) otevřete OSD nabídku a přejděte na:

SYSTÉM > Bezpečnostní nastav. a sskněte tlačítko Enter (Zadat).

2. Označte položku Zámek napájení

a vyberte Zapnuto stisknutím tlačítek

/ .

3. cJak je vidět na obrázku vpravo, představují čtyři tlačítka se šipkami ( , , , ) 4 číslice (1, 2, 3, 4). Pomocí tlačítek se šipkami nastavte šesticiferné heslo.

4. Pro potvrzení nového hesla jej zadejte ještě jednou. Po nastavení hesla se OSD nabídka vrátí na stránku Bezpečnostní nastav..

5. Stiskněte tlačítko Exit (Konec) pro ukončení OSD nabídky.

POZNÁMKA: Jakmile je heslo nastaveno, musíte jej zadat při každém spuštění

projektoru.

2222

Změna hesla

1. Ssknum tlačítka Menu (Nabídka) otevřete OSD nabídku a přejděte na:

SYSTÉM > Bezpečnostní nastav. > Změnit heslo.

2. Stiskněte tlačítko Enter (Zadat) – zobrazí se zpráva „ZADEJTE AKTUÁLNÍ HESLO“.

3. Zadejte staré heslo.

 Pokud je heslo správné, zobrazí se zpráva „ZADEJTE NOVÉ HESLO“.  Pokud je heslo nesprávné, zobrazí se na 5 sekund chybová zpráva pro heslo

a pak zpráva „ZADEJTE AKTUÁLNÍ HESLO“. Můžete to zkusit znovu nebo ssknout tlačítko Exit (Konec) pro zrušení.

4. Zadejte nové heslo.

5. Pro potvrzení nového hesla jej zadejte ještě jednou.

6. Pro ukončení OSD nabídky stiskněte tlačítko Exit (Konec).

POZNÁMKA: Místo zadávaných číslic se budou zobrazovat hvězdičky (*).

Zákaz funkce Heslo

1. Ssknum tlačítka Menu (Nabídka) otevřete OSD nabídku a přejděte na: SYSTÉM > Bezpečnostní nastav. > Zámek napájení.

2. Stisknutím tlačítek / vyberte Vypnuto.

3. Zobrazí se zpráva „Zadejte heslo“. Zadejte aktuální heslo.

 Pokud je heslo správné, vrá se OSD nabídka na stránku Heslo, přičemž

hodnota „Vypnuto“ je zobrazena na řádku Zámek napájení.

 Pokud je heslo nesprávné, zobrazí se na 5 sekund chybová zpráva pro heslo

a pak zpráva „ZADEJTE AKTUÁLNÍ HESLO“. Můžete to zkusit znovu nebo ssknout tlačítko Exit (Konec) pro zrušení.

POZNÁMKA: Staré heslo si prosím někam zapište, protože jej budete potřebovat pro

obnovení funkce ochrany heslem.

Zapomenutí hesla

Pokud je aktivována funkce ochrany heslem, budete vyzváni k zadání šesticiferného hesla po každém zapnutí projektoru. Pokud zadáte nesprávné heslo, zobrazí se na 5 sekund chybová zpráva uvedená na obrázku vpravo, a pak zpráva „ZADEJTE HESLO“.

Můžete zkusit zadat heslo znovu, nebo pokud si jej nepamatujete, můžete použít „Postup obnovy hesla“.

POZNÁMKA: Pokud zadáte 5krát za sebou nesprávné heslo, projektor se na krátký čas

automacky vypne.

Postup obnovy hesla

1. Když se zobrazí zpráva „ZADEJTE AKTUÁLNÍ

HESLO“, sskněte a podržte tlačítko

Auto Sync (Automatická synchronizace)

po dobu 3 sekund. Projektor zobrazí na projekční ploše zakódované číslo.

2. Zapište si toto číslo a vypněte projektor.

3. Požádejte o dekódování tohoto čísla místní

servisní středisko. Můžete být požádáni o předložení dokladu o zakoupení za účelem prokázání toho, že jste oprávněným uživatelem projektoru.

Uzamknutí ovládacích tlačítek

Uzamknutím ovládacích tlačítek na projektoru můžete zabránit neúmyslné změně nastavení (například malými dětmi).

POZNÁMKA: Když je funkce Zámek kláves panelu nastavena na Zapnuto, nebudou

fungovat žádná ovládací tlačítka na projektoru s výjimkou tlačítka

Power (Napájení).

1. Ssknum tlačítka Menu (Nabídka) otevřete OSD nabídku a přejděte na:

SYSTÉM > Zámek kláves panelu.

2. Stisknutím tlačítek / vyberte Zapnuto.

3. Vyberte Ano a stiskněte tlačítko Enter (Zadat) pro potvrzení.

4. Pro uvolnění zámku kláves panelu stiskněte a podržte tlačítko na projektoru po

dobu 3 sekund.

POZNÁMKA: Můžete rovněž pomocí dálkového ovladače otevřít nabídku SYSTÉM >

Zámek kláves panelu a vybrat Vypnuto.

Vytvoření připojení

Tato část popisuje způsob připojení projektoru k jiným zařízením.

Připojení napájení

1. Připojte napájecí kabel ke konektoru AC IN (Vstup střídavého napájení) v zadní

části projektoru.

2. Připojte napájecí kabel do napájecí zásuvky.

POZNÁMKA: Při instalaci projektoru začleňte do pevného elektrického přívodu

snadno dostupné odpojovací zařízení nebo připojte zástrčku napájecího kabelu do snadno dostupné zásuvky v blízkos přístroje. V případě poruchy během provozu projektoru vypněte zdroj energie pomocí odpojovacího zařízení nebo vytáhněte zástrčku napájecího kabelu ze zásuvky.

Připojení ke zdrojům video signálu

Připojení přes HDMI

Připojte jeden konec HDMI kabelu k portu HDMI na vašem video zařízení. Pak připojte druhý konec tohoto kabelu k portu HDMI 1 nebo HDMI 2 na vašem projektoru.

Připojení Kompozitní video

Připojte jeden konec Video kabelu k portu Video na vašem video zařízení. Pak připojte druhý konec tohoto kabelu k portu VIDEO na vašem projektoru.

Připojení ke zdrojům počítačového signálu

Připojení přes VGA

Připojte jeden konec VGA kabelu k portu VGA na vašem počítači. Pak připojte druhý konec tohoto kabelu k portu COMPUTER IN (Počítačový vstup) na vašem projektoru.

POZNÁMKA: Některé notebooky automacky nezapnou po připojení k projektoru

své externí zobrazení. Budete proto možná muset nastavit parametry projekce vašeho notebooku.

Připojení přes výstup VGA

Po provedení připojení přes VGA připojte jeden konec VGA kabelu k portu VGA na vašem monitoru. Pak připojte druhý konec tohoto kabelu k portu MONITOR OUT (Výstup pro monitor) na vašem projektoru.

Připojení přes výstup Audio

Projektor je vybaven reproduktory, k portu AUDIO OUT (Audio výstup) na tomto projektoru však můžete připojit externí reproduktory.

POZNÁMKA: Zvukový výstup je ovládán nastavením položek Hlasitost a Němý na

projektoru.

Ovládání

Zapnutí/vypnutí projektoru

Zapnutí projektoru

1. Ssknum tlačítka Power (Napájení) zapněte projektor.

2. Rozsví se lampa a přehraje se „Zapnout/vypnout tón“.

3. Indikátor Power (Napájení) bude u zapnutého projektoru svít zeleně.

POZNÁMKA:

• Pokud je projektor po předchozím použi stále horký, bude přibližně 90 sekund před zapnum lampy běžet chladicí venlátor.

• Pro prodloužení životnos projekční lampy počkejte po zapnu projektoru aspoň pět (5) minut, než jej opět vypnete.

4. Zapněte všechna připojená zařízení, jako například notebook – projektor začne vyhledávat vstupní zdroj.

POZNÁMKA: Pokud projektor detekuje vstupní zdroj, zobrazí se pruh pro výběr

zdroje. Pokud není vstupní zdroj detekován, zobrazí se zpráva „Žádný signál“.

První aktivace

Zapínáte‑li projektor poprvé, nastavte podle pokynů na projekční ploše jazyk OSD nabídky.

Vypnutí projektoru

1. Sskněte tlačítko Power (Napájení) nebo tlačítko Off (Vypnuto) – zobrazí se

potvrzovací zpráva žádající o druhé ssknu tlačítka Power (Napájení) nebo

Off (Vypnuto). Alternavně můžete ssknout jakékoli jiné tlačítko pro zrušení.

POZNÁMKA: Pokud během několika sekund po prvním ssknu nezareagujete,

zpráva zmizí.

2. Po dokončení procesu chlazení se přehraje „Zapnout/vypnout tón“.

3. Jestliže nebudete projektor delší dobu používat, odpojte napájecí kabel z napájecí

zásuvky.

POZNÁMKA:

• Z důvodu ochrany lampy nebude projektor během procesu chlazení reagovat na žádné příkazy.

• Neodpojujte napájecí kabel, dokud se projektor zcela nevypne.

Volba vstupního zdroje

Projektor lze připojit k několika zařízením současně. V jednom okamžiku lze však na celé projekční ploše zobrazit signál pouze z jednoho zařízení.

Pokud chcete, aby projektor automaticky hledal vstupní zdroj, zajistěte nastavení funkce Rychlé automatické hledání v nabídce SYSTÉM na Zapnuto.

Vstupní zdroj lze rovněž vybrat ručně stisknutím některého z tlačítek pro výběr zdroje na dálkovém ovladači nebo cyklickým procházením dostupných vstupních zdrojů.

Pro ruční výběr vstupního zdroje proveďte následující:

1. Sskněte tlačítko Source (Zdroj)– zobrazí se nabídka pro výběr zdroje.

2. Opakovaným ssknum tlačítek / vyberte požadovaný signál a sskněte tlačítko Enter (Zadat).

3. Po detekci signálu se na projekční ploše na několik sekund zobrazí informace

o vybraném zdroji.

POZNÁMKA: Pokud je k projektoru připojeno více zařízení, zopakujte kroky 1‑2 pro

vyhledání dalšího zdroje.

Přizpůsobení promítaného obrazu

Přizpůsobení výšky projektoru a úhlu projekce

Projektor je vybaven jednou (1) nastavitelnou nožkou. Nastavením nožky se změní výška projektoru a svislý úhel projekce. Opatrně nastavte nožky pro jemné doladění polohy promítaného obrazu.

Automatické přizpůsobení obrazu

V některých případech je nutno optimalizovat kvalitu obrazu. Můžete to udělat stisknutím tlačítka Auto Sync na dálkovém ovladači. Během pěti (5) sekund provede vestavěná inteligentní funkce automatického přizpůsobení optimalizaci hodnot Frekvence a Hodiny tak, aby byla zajištěna nejvyšší kvalita obrazu.

Po dokončení se v levém horním rohu na tři (3) sekundy zobrazí informace o aktuálním zdroji.

POZNÁMKA: Tato funkce je k dispozici pouze tehdy, když je vybrán vstupní zdroj PC

D‑Sub (analogový RGB / COMPUTER IN).

Jemné doladění velikosti a čistoty obrazu

Pro přizpůsobení promítaného obrazu na požadovanou velikost otočte kroužkem zvětšení.

Pro vylepšení čistoty obrazu otočte zaostřovacím kroužkem.

Korekce lichoběžníkového zkreslení

Lichoběžníkové se týká situace, kdy má promítaný obraz lichoběžníkový tvar z důvodu projekce pod úhlem. Pro jeho korekci můžete kromě přizpůsobení výšky projektoru provést rovněž následující:

1. Pomocí tlačítek korekce lichoběžníkového zkreslení na projektoru nebo na dálkovém ovladači zobrazte okno lichoběžníkového zkreslení.

2. Jakmile se zobrazí okno lichoběžníkového zkreslení, sskněte tlačítko pro korekci lichoběžníkového zkreslení v horní čás obrazu. Ssknum tlačítka

opravte lichoběžníkové zkreslení v dolní čás obrazu. Ssknum tlačítka

opravte lichoběžníkové zkreslení v pravé čás obrazu. Ssknum tlačítka

opravte lichoběžníkové zkreslení v levé čás obrazu.

Úprava ve 4 rozích

Můžete ručně upravit tvar a velikost obrazu, který nemá přesný obdélníkový tvar, na všech jeho stranách.

1. Zobrazení funkce Nast. Rohu lze provést některým z následujících způsobů:

• Sskněte tlačítko Enter (Zadat).

• Zobrazte OSD nabídku, přejděte do položky ZOBRAZENÍ > Nast. Rohu a sskněte tlačítko Enter (Zadat).

2. Pomocí tlačítek / / / vyberte roh, který chcete upravit, a sskněte tlačítko

Enter (Zadat).

3. Pomocí tlačítek / vyberte způsob úpravy, který vyhovuje vašim potřebám,

a sskněte tlačítko Enter (Zadat).

4. Podle pokynů na obrazovce ( / pro úpravu v úhlu 45 stupňů a / / /

pro úpravu v úhlu 90 stupňů) upravte ssknum tlačítek / / / tvar a velikost obrazu. Ssknum tlačítka Nabídka nebo Konec se můžete vrát zpět k předchozímu kroku. Dlouhým ssknum tlačítka Enter (Zadat) po dobu 2 sekund lze obnovit nastavení vybraného rohu.

POZNÁMKA:

• Upravením lichoběžníkového zkreslení se obnoví nastavení funkce Nast. Rohu.

• Po úpravě nastavení funkce Nast. Rohu nebudou k dispozici některé poměry stran nebo časování. Jestliže k tomu dojde, obnovte nastavení všech 4 rohů.

Skrytí obrazu

Pro obrácení plné pozornosti diváků na přednášejícího můžete stisknutím tlačítka Blank (Prázdný) na projektoru nebo na dálkovém ovladači skrýt promítaný obraz. Obraz obnovíte stisknutím libovolného tlačítka na projektoru nebo na dálkovém ovladači.

VÝSTRAHA: Nezakrývejte projekční objekv, protože by se zakrývající předmět mohl

zahřát a zdeformovat nebo dokonce způsobit požár.

Ovládání projektoru prostřednictvím sítě LAN

Tento projektor podporuje software Crestron®. Při správném nastavení v nabídce Nastavení řízení sítě LAN můžete spravovat projektor z počítače pomocí webového prohlížeče, pokud jsou počítač a projektor připojeny do stejné sítě LAN.

Konfigurace Nastavení řízení sítě LAN

• Pokud jste v prostředí s dynamickým přidělováním IP adresy (DHCP):

1. Jeden konec kabelu RJ45 připojte do vstupního konektoru RJ45 LAN na projektoru a druhý konec připojte do portu RJ45.

2. Zobrazte OSD nabídku a přejděte do nabídky POKROČILÉ >

Nastavení řízení sítě LAN. Ssknum tlačítka Enter (Zadat) zobrazte okno Nastavení řízení sítě LAN. Nebo můžete ssknout tlačítko Network (Síť) pro

přímé otevření nabídky Nastavení řízení sítě LAN.

3. Označte Nastavení LAN a sskněte tlačítko / pro výběr DHCP ZAP..

4. Ssknum tlačítka označte Uplatnit a sskněte tlačítko Enter (Zadat).

5. Počkejte prosím 15‑20 sekund a potom znovu zobrazte okno Nastavení LAN. Zobrazí se nastavení Adresa IP projektoru, Maska podsítě, Výchozí brána,

Server DNS. Zapište si adresu IP zobrazenou v řádku Adresa IP projektoru.

POZNÁMKA:

• Jestliže se položka Adresa IP projektoru stále nezobrazuje, obraťte se na správce sítě.

• Pokud nejsou kabely RJ45 správně připojeny, bude v položkách Adresa IP projektoru, Maska podsítě, Výchozí brána a Server DNS zobrazeno

0.0.0.0. Ujistěte se, že jsou kabely správně připojeny a proveďte znovu výše uvedený postup.

• Pokud se potřebujete připojit k projektoru v jeho pohotovostním režimu, nastavte položku Řízení sítě LAN v pohotovostním režimu na Zapnuto v nabídce

POKROČILÉ > Nastavení řízení sítě LAN.

• Prostředí bez dynamického přidělování IP adresy (bez DHCP):

1. Zopakujte výše uvedené kroky 1‑2.

2. Označte Nastavení LAN a sskněte tlačítko / pro výběr Statická IP.

3. U správce sítě si zjistěte nastavení položek Adresa IP projektoru, Maska podsítě,

Výchozí brána, Server DNS.

4. Ssknum tlačítek / vyberte položku, jejíž nastavení chcete změnit, a sskněte tlačítko Enter (Zadat).

5. Ssknum tlačítek / přesuňte kurzor a sskněte tlačítko / pro zadání

hodnoty.

6. Pro uložení nastavení sskněte tlačítko Enter (Zadat). Pokud nechcete nastavení uložit, sskněte tlačítko Konec.

7. Ssknum tlačítka označte Uplatnit a sskněte tlačítko Enter (Zadat).

POZNÁMKA:

• Pokud nejsou kabely RJ45 správně připojeny, bude v položkách Adresa IP projektoru, Maska podsítě, Výchozí brána, Server DNS zobrazeno

0.0.0.0. Ujistěte se, že jsou kabely správně připojeny a proveďte znovu výše uvedený postup.

• Pokud se chcete připojit k projektoru v jeho pohotovostním režimu, ujistěte se, že jste vybrali Statická IP a získali informace Adresa IP projektoru, Maska podsítě,

Výchozí brána a Server DNS v době, kdy byl projektor zapnutý.

Ovládání projektoru prostřednictvím webového prohlížeče

Jakmile máte správnou adresu IP pro projektor a projektor je zapnutý nebo v pohotovostním režimu, můžete pro ovládání tohoto projektoru použít jakýkoli počítač připojený do stejné sítě LAN.

POZNÁMKA:

• Pokud používáte Microso Internet Explorer, je vyžadována verze 7.0 nebo novější.

• Ukázky obrazovek uvedené v této příručce slouží jsou pouze ilustrační a mohou se lišit od skutečnos.

• Dbejte prosím na omezení počtu znaků, které lze zadat (včetně mezer a jiných interpunkčních znamének) v následujícím seznamu:

Kategorie Délka vstupu Maximální počet

znaků

DHCP/Ruční (‑) Adresa IP XXX.XXX.XXX.XXX

Network (Síť)

Síťová nastavení

Heslo

SNMP

E‑mail – nastavení

Nastavení SMTP

E‑mail – výstraha

Podmínka výstrahy

Maska podsítě XXX.XXX.XXX.XXX Brána XXX.XXX.XXX.XXX Server DNS XXX.XXX.XXX.XXX Zjištění zařízení AMX (‑) Správce (‑) Nové heslo 8 Potvrdit heslo 8 Sys. umístění 22 Sys. název 22 Sys. kontakt 22 Komu 40 Kopie 40 Předmět 40 Od 40 Server 30 Jméno uživatele 21 Heslo 14 Chyba venlátoru (‑) Chyba lampy (‑) Nadměrná teplota (‑) Odeslat (‑) Odeslat testovací mail (‑)

POZNÁMKA: / > < $ % + \ ‘ “ ” ’ jsou zakázány.

1. Do adresového řádku prohlížeče zadejte adresu projektoru a sskněte tlačítko Zadat.

Zobrazí se hlavní okno Síťové řízení.

2 3 4

5 6

POZNÁMKA: Přístup k Nastavení sítě, oknu E‑mail – výstraha nebo oknu Aktualizace

rmwaru Projektoru/LAN vyžaduje heslo správce. Výchozí heslo je „0000“.

2. Toto okno umožňuje upravit nastavení položek AMX a SNMP. Na řádku Zjištění zařízení AMX, když je vybráno ZAPNUTO, lze projektor detekovat pomocí

ovladačů AMX připojených ke stejné sí. Pro podrobnos o Zjištění zařízení AMX otevřete webovou stránku AMX na adrese http://www.amx.com/.

3. Pokud je váš projektor připojen k sí podporující protokol Simple Mail Transfer Protocol (SMTP), můžete jej nakongurovat pro výstrahu prostřednictvím e‑mailu při důležitých událostech.

4. Okno Crestron (e-Control)® zobrazuje uživatelské rozhraní Crestron e‑Control.

5. Aktualizace rmwaru projektoru

i. Navšvte webovou stránku ViewSonic a stáhněte si sowarovou aktualizaci

rmwaru projektoru pomocí sítě LAN: https://www.viewsonic.com.

ii. Nahrajte soubor rmwaru projektoru na webovou stránku Síťové řízení.

iii. Přečtěte si prosím zprávu Varování a sskněte tlačítko „OK“ pro potvrzení

aktualizace.

POZNÁMKA: Pokud se proces stahování nezdaří, podívejte se prosím níže na

„Sowarová aktualizace rmwaru projektoru pomocí USB“.

A. Navšvte webovou stránku ViewSonic a stáhněte si sowarovou

aktualizaci rmwaru projektoru prostřednictvím:

https://www.viewsonic.com.

B. Připojte kabel USB A k projektoru a k počítači. C. Sskněte a podržte tlačítko Power a tlačítko Nabídka na projektoru,

zamco je přístroj připojen do síťové zásuvky.

D. LED indikátor začne blikat a stahování se restartuje.

v. Sowarový program se automacky spus. Počkejte prosím několik minut na

dokončení.

vi. Po dokončení aktualizace klepněte na „Konec“.

VÝSTRAHA: Během aktualizace nevypínejte projektor ani počítač.

6. Aktualizace rmwaru LAN i. Otevřete webovou stránku ViewSonic a stáhněte si rmware LAN:

https://www.viewsonic.com.

ii. Nahrajte soubor rmwaru LAN na webovou stránku Síťové řízení.

iii. Po dokončení aktualizace rmwaru LAN prosím otevřete stránku Crestron

e-Control® a klepněte na tlačítko „info“ pro kontrolu verze rmwaru LAN.

Informace o Crestron e-Control®

1. Stránka Crestron e‑Control® nabízí různá virtuální tlačítka

pro ovládání projektoru nebo nastavení promítaného obrazu.

ii i

Můžete ssknout tlačítko /

pro zobrazení

dalších tlačítek.

i. Tato tlačítka mají stejnou funkci jako stejná tlačítka v OSD nabídkách nebo na

dálkovém ovladači.

ii. Pro přepínání mezi vstupními signály klepněte na požadovaný signál. POZNÁMKA:

• Seznam zdrojů se liší podle připojení dostupných na projektoru.

• Při použi ovládacího panelu projektoru nebo dálkového ovladače ke změně nastavení OSD nabídky může chvíli trvat, než webový prohlížeč synchronizuje tyto změny s projektorem.

2. Stránka Nástroje umožňuje spravovat projektor, kongurovat nastavení řízení sítě LAN a zabezpečit přístup vzdálených síťových operací k tomuto projektoru.

i ii iv

iii

i. Tato část se používá pouze se systémem řízení Crestron. Kontaktujte prosím

Creston nebo se podívejte do jeho uživatelské příručky pro informace o nastavení.

ii. Zde můžete zadat název projektoru a zjist informace o umístění projektoru

a správci projektoru.

iii. Zde můžete nastavit Nastavení řízení sítě LAN.

iv. Po nastavení bude dálkové ovládání tohoto projektoru zabezpečeno heslem.

v. Po nastavení bude přístup na stránku nástrojů zabezpečen heslem.

POZNÁMKA:

• Pro zamezení chyb zadávejte na stránce Nástroje pouze písmena a číslice anglické abecedy.

• Po provedení požadovaných změn sskněte tlačítko „Odeslat“ pro uložení nového nastavení projektoru.

vi. Klepnum na tlačítko „Konec“ se vráte zpět na stránku vzdáleného ovládání

projektoru prostřednictvím sítě LAN.

Dbejte prosím na omezení počtu znaků, které lze zadat (včetně mezer a jiných interpunkčních znamének). Viz následující tabulka:

Kategorie Délka vstupu Maximální počet znaků

Adresa IP 16

Crestron Control

Projektor

Síťová kongurace

Uživatelské heslo

Heslo správce

IP ID 4 Port 5 Název projektoru 22 Umístění 22 Přiřazeno komu 22 DHCP (Povoleno) (‑) Adresa IP 15 Maska podsítě 15 Výchozí brána 15 Server DNS 15 Povoleno (‑) Nové heslo 15 Potvrdit 15 Povoleno (‑) Nové heslo 15 Potvrdit 15

3. Na stránce Informace se zobrazují informace a stav projektoru.

Sskněte tlačítko „Konec“ pro návrat zpět na Vzdálené ovládání prostřednictvím sítě LAN.

4. Po výběru „Kontaktovat IT podporu“ se v pravém horním rohu obrazovky zobrazí okno HELP DESK. Budete moci odesílat zprávy administrátorům/uživatelům sowaru RoomView™, kteří jsou připojeni do stejné místní sítě.

Pro další informace navštivte http://www.crestron.com a www.crestron.com/getroomview.

Crestron RoomView

Na stránce „Upravit místnost“ zadejte adresu IP (nebo název hostitele), který se zobrazuje v OSD nápovědě projektoru, a „02“ pro IPID, „41794“ pro rezervovaný port řízení Crestron.

Otevřete prosím níže uvedenou webovou stránku pro získání uživatelské příručky RoomView™ a další informace:

http://www.crestron.com/products/roomview_connected_embedded_ projectors_devices/resources.asp

Podpora formátů PJLink™, SNMP, AMX a Xpanel

Tento projektor je kompatibilní s PJLink™, SNMP V.1, AMX nebo Xpanel V1.10. Pokud se chcete dozvědět další informace, přečtěte si jeho uživatelskou příručku nebo navštivte příslušnou webovou stránku pro ovládání a správu projektorů.

Funkce nabídek

V této části se seznámíte s nabídkou na projekční ploše (OSD) a jejími možnostmi.

Obecné ovládání nabídky na projekční ploše (OSD)

POZNÁMKA: Ukázky OSD obrazovek uvedené v této příručce jsou pouze ilustrační

a mohou se lišit od skutečnos. Některé z následujících nastavení OSD nemusí být k dispozici. Podívejte se prosím na aktuální OSD vašeho projektoru.

Tento projektor obsahuje nabídku na projekční ploše (OSD) umožňující různá přizpůsobení. Pro její otevření stiskněte tlačítko Menu (Nabídka) na projektoru nebo na dálkovém ovladači.

1. Ssknum tlačítek / vyberte hlavní nabídku. Pak sskněte tlačítko

Enter (Zadat) nebo pomocí tlačítek / otevřete seznam podnabídek.

2. Ssknum tlačítek / vyberte z nabídky možnost. Pak sskněte tlačítko

Enter (Zadat) pro zobrazení její podnabídky, nebo sskněte tlačítka / pro

úpravu/výběr nastavení.

POZNÁMKA: Některé možnos podnabídky mohou obsahovat další podnabídku. Pro

otevření příslušné podnabídky sskněte tlačítko Enter (Zadat). Pomocí tlačítek / nebo / upravte/vyberte nastavení.

Strom nabídky na projekční ploše (OSD)

Hlavní nabídka Podnabídka Možnost nabídky

ZOBRAZENÍ

Poměr stran Automaticky

4 : 3 16 : 9 16 : 10 Přirozený

Lichoběž. zkreslení Vertikální ‑40~40

Horizontální ‑40~40

Nast. Rohu Nahoře‑vpravo 45°/90°

Nahoře‑vlevo 45°/90° Dole‑vpravo 45°/90°

Dole‑vlevo 45°/90° Pozice X: ‑5~5, Y: ‑5~5 Fáze 0~31 Horizont. velikost ‑15~15 Zvětšení 0,8X~2,0X Přeskenování Vypnuto/1/2/3/4/5 3X Rychlý vstup Neaktivní

Aktivní

4848

Hlavní nabídka Podnabídka Možnost nabídky

OBRAZ

Barevný režim Nejsvětlejší

Prezentace

Standartní

Foto

Film

Uživatel 1

Uživatel 2 Jas 0~100

Kontrast ‑50~50 Teplota barev 8 000K/6 500K/5 500 K

Červená – zvýšení 0~100

Zelená – zvýšení 0~100

Modrá – zvýšení 0~100

Červená – offset ‑50~+50

Zelená – offset ‑50~+50

Modrá – offset ‑50~+50 Pokročilé Barva ‑50~50

Odstín ‑50~50

Ostrost 0~31

Gama 1,8/2,0/2,2/2,35/

2,5/Cubic/sRGB

Brilliant Color Vypnuto/1/2/3/4/

5/6/7/8/9/10 Noise Reduction 0~31 Správa barev Primární barva

Odstín

Sytost

Zesílení

Obnovit nastavení barev

Reset Zrušit

Hlavní nabídka Podnabídka Možnost nabídky

SPRÁVA NAPÁJENÍ

Automatické napájení zapnuto

Chytrá energie Automatické vypnutí Vypnout/10 min/20 min/

Pohotovostní nastavení Průchozí spojení smyčky

Rychlé vypnutí napájení Vypnout

Signál Vypnout/VGA/HDMI/

Vše CEC Vypnout/Povolit Přímé zapnutí Vypnout/Povolit

30 min Časovač spánkového

režimu

Úsporný režim Vypnout/Povolit

VGA Zvuková propust Vypnuto/Zapnuto

Vypnout/30 min/

1 hodina/2 hodiny/

3 hodiny/4 hodiny/

8 hodin/12 hodin

Vypnuto/Zapnuto

ZÁKLADNÍ

Povolit

Napájení USB A Zapnuto

Vypnuto

Nastavení zvuku Němý Vypnuto/Zapnuto

Hlasitost zvuku 0~20 Zapnout/vypnout tón

Časovač prezentace Interval časovače 1~240 m

Zobrazení časovače Vždy/1 min/2 min/

Pozice časovače Nahoře‑vlevo/

Metoda počítání časovače Zvukové připomenutí Vypnuto/Zapnuto

Vypnuto/Zapnuto

3 min/Nikdy

Dole‑vlevo/

Nahoře‑vpravo/

Dole‑vpravo

Zpět/Vpřed

Začít počítání/Vypnuto

Vzorek Vypnuto

Test. karta

Časovač prázdné obr. Vypnout/5 min/10 min/15 min/20 min/25 min/

30 min

5050

Hlavní nabídka Podnabídka Možnost nabídky

ZÁKLADNÍ

POKROČILÉ

Zpráva Vypnuto

Zapnuto

Úvodní obrazovka Černá

Modrá ViewSonic

3D nastavení 3D synchronizace Automaticky

Vypnuto

Sekvenční rám

Balení snímku

Nahoře‑Dole

Vedle sebe 3D synchronizace obráceně Vypnout/Obrátit Uložit 3D nastavení Ano/Ne

Nastavení HDMI Formát HDMI Automaticky/RGB/YUV

Nastavení řízení sítě LAN

Rozsah HDMI Automaticky/Vylepšeno/

Normální Nastavení LAN DHCP ZAP./Statická IP Adresa IP projektoru Maska podsítě Výchozí brána Server DNS Řízení sítě LAN

v pohotovostním režimu

Uplatnit

Vypnuto/Zapnuto

Hlavní nabídka Podnabídka Možnost nabídky

POKROČILÉ

Nastavení světelného zdroje

Skryté titulky Povolit skryté titulky Vypnuto/Zapnuto

Režim světelného zdroje Normální/Eco/

Dynamic Eco/

SuperEko+ Vynulování doby

používání světelného zdroje

Informace o době používání světelného zdroje

Verze titulků CC1/CC2/CC3/CC4

Reset/Zrušit

Doba používání

světelného zdroje

Normální

Eco

Dynamic Eco

SuperEko+

Ekv. hodiny zdroje světla

SYSTÉM

Obnovit nastavení Reset

Zrušit

Jazyk Výběr z několika jazyků OSD nabídky Umístění projektoru Stolek vpředu

Stolek vzadu Strop vzadu Strop vpředu

Nastavení nabídky Doba zobrazení nabídky 5 s/10 s/15 s/20 s/25 s/

30 s Pozice nabídky Střed/Nahoře‑vlevo/

Nahoře‑vpravo/

Dole‑vlevo/Dole‑vpravo

Režim velké nadm. výš. Vypnuto

Zapnuto

Rychlé automatické hledání

Vypnuto Zapnuto

Bezpečnostní nastav. Změnit heslo

Zámek napájení Vypnuto/Zapnuto

Hlavní nabídka Podnabídka Možnost nabídky

SYSTÉM

INFORMACE

Zámek kláves panelu Vypnuto

Zapnuto

Kód dálkového ovládání Metoda ovládání RS‑232

Přenosová rychlost 2 400/4 800/9 600/14 400/19 200/38 400/57 600/

Zdroj Barevný režim Rozlišení Systém barev Adresa IP Adresa MAC Verze firmware

1/2/3/4/5/6/7/8

USB

115 200

3X Rychlý vstup S/N

Nabídka ZOBRAZENÍ

1. Sskněte tlačítko Menu (Nabídka) pro zobrazení nabídky na projekční ploše

(OSD).

2. Stisknutím tlačítek / vyberte nabídku ZOBRAZENÍ. Pak stiskněte tlačítko Enter (Zadat) nebo pomocí tlačítek / otevřete nabídku ZOBRAZENÍ.

3. Ssknum tlačítek / vyberte z nabídky možnost. Pak sskněte tlačítko

Enter (Zadat) pro zobrazení její podnabídky, nebo sskněte tlačítka / pro

úpravu/výběr nastavení.

POZNÁMKA: Některé možnos podnabídky mohou obsahovat další podnabídku. Pro

otevření příslušné podnabídky sskněte tlačítko Enter (Zadat). Pomocí tlačítek / nebo / upravte/vyberte nastavení.

Možnost nabídky Popis

Poměr stran

Automaticky Změní proporcionálně měřítko obrazu tak, aby obraz odpovídal přirozenému rozlišení projektoru v jeho vodorovné šířce. Toto nastavení je vhodné pro vstupní obraz s jiným poměrem stran než 4 : 3 nebo 16 : 9, pokud chcete využít co největší část projekční plochy bez nutnosti změnit poměr stran obrazu.

4 : 3 Změní měřítko obrazu tak, aby byl obraz zobrazen uprostřed projekční plochy s poměrem stran 4 : 3. Toto nastavení je nejvhodnější pro obraz s poměrem stran 4 : 3 (např. monitory počítačů, televizory se standardním rozlišením a DVD filmy s poměrem stran 4 : 3), protože se obraz zobrazuje bez změny poměru stran.

16 : 9 Změní měřítko obrazu tak, aby byl obraz zobrazen uprostřed projekční plochy s poměrem stran 16 : 9. Toto nastavení je nejvhodnější pro obraz, který již má poměr stran 16 : 9 (např. televize s vysokým rozlišením HDTV), protože se obraz zobrazuje bez změny poměru stran.

Lichoběž. zkreslení

Nast. Rohu

Pozice

16 : 10 Změní měřítko obrazu tak, aby byl obraz zobrazen uprostřed projekční plochy s poměrem stran 16 : 10. Toto nastavení je nejvhodnější pro obraz, který již má poměr stran 16 : 10, protože se obraz zobrazuje bez změny poměru stran.

Přirozený Obraz je promítán v jeho původním rozlišení a jeho velikost je přizpůsobena ploše zobrazení. Pro vstupní signály s nižším rozlišením bude promítaný obraz zobrazen v jeho původní velikosti.

Korekce lichoběžníkového zkreslení, kdy má promítaný obraz lichoběžníkový tvar z důvodu projekce pod úhlem.

Ruční úprava tvaru a velikosti obrazu, který nemá přesný obdélníkový tvar, na všech jeho stranách.

Přizpůsobení polohy promítaného obrazu.

POZNÁMKA:

• Tato funkce je k dispozici pouze tehdy, když je vybrán vstupní signál z PC.

Fáze

• Rozsah přizpůsobení se může při různých časováních lišit.

Úprava fáze hodin pro omezení zkreslení obrazu.

POZNÁMKA: Tato funkce je k dispozici pouze tehdy, když je

vybrán vstupní signál z PC.

Možnost nabídky Popis

Horizont. velikost

Zvětšení Přeskenování

3X Rychlý vstup

Přizpůsobení horizontální šířky obrazu.

POZNÁMKA: Tato funkce je k dispozici pouze tehdy, když je

vybrán vstupní signál z PC.

Zvětšuje promítaný obraz a umožňuje pohyb po obrazu. Přizpůsobení míry přeskenování z 0 % na 5 %.

POZNÁMKA: Tato funkce je k dispozici pouze tehdy, když je

vybrán vstupní signál Kompozitní video nebo HDMI.

Tato funkce je užitečná pro redukci snímkové rychlosti. Lze dosáhnout rychlé doby odezvy při přirozeném časování. Když je povolena, následující nastavení se vrátí na přednastavené tovární hodnoty: Poměr stran, Lichoběž. zkreslení, Nast. Rohu, Pozice, Zvětšení, Přeskenování.

POZNÁMKA: Tato funkce je k dispozici pouze tehdy, když je

vybrán vstupní signál s přirozeným časováním.

Nabídka OBRAZ

1. Sskněte tlačítko Menu (Nabídka) pro zobrazení nabídky na projekční ploše

(OSD).

2. Stisknutím tlačítek / vyberte nabídku OBRAZ. Pak stiskněte tlačítko Enter (Zadat) nebo pomocí tlačítek / otevřete nabídku OBRAZ.

3. Ssknum tlačítek / vyberte z nabídky možnost. Pak sskněte tlačítko

Enter (Zadat) pro zobrazení její podnabídky, nebo sskněte tlačítka / pro

úpravu/výběr nastavení.

POZNÁMKA: Některé možnos podnabídky mohou obsahovat další podnabídku. Pro

otevření příslušné podnabídky sskněte tlačítko Enter (Zadat). Pomocí tlačítek / nebo / upravte/vyberte nastavení.

Možnost nabídky Popis

Barevný režim

Nejsvětlejší Maximalizuje jas promítaného obrazu. Tento režim je vhodný pro prostředí, kde je vyžadován velmi vysoký jas, jako např. při použití projektoru v dobře osvětlených místnostech.

Prezentace Navržen pro prezentace za denního světla pro sladění s barvami na PC a notebooku.

Standartní Navržen pro normální poměry za denního světla.

Foto Navržen pro prohlížení fotografií.

Film Pro sledování barevných filmů, videoklipů z digitálních fotoaparátů nebo DV zařízení prostřednictvím vstupu PC pro zajištění nejlepšího obrazu v temnějším (méně osvětleném) prostředí.

Jas

Kontrast

Uživatel 1/Uživatel 2 Pro načtení uživatelského nastavení. Po výběru Uživatel 1/Uživatel 2 lze provést úpravy některých podnabídek pod nabídkou OBRAZ, podle vybraného vstupního zdroje.

Čím vyšší je tato hodnota, tím je obraz jasnější. Upravte tuto možnost tak, aby černé oblasti obrazu vypadaly jako černé a aby byly zřetelnější detaily v tmavých oblastech obrazu.

Použijte pro nastavení maximální úrovně bílé po předchozím nastavení položky Jas.

Možnost nabídky Popis

Teplota barev

Pokročilé

8 000K Obraz se zobrazuje s namodralou bílou.

6 500K Obraz má normální bílý vzhled.

5 500 K Obraz se zobrazuje s načervenalou bílou.

Pro nastavení uživatelské teploty barev můžete dále přizpůsobit následující položky:

Červená – zvýšení/Zelená – zvýšení/Modrá – zvýšení Přizpůsobení úrovně kontrastu červené, zelené a modré.

Červená – offset/Zelená – offset/Modrá – offset Úprava úrovně jasu červené, zelené a modré.

Barva Nižší nastavení znamená méně syté barvy. Pokud je nastavení příliš vysoké, budou barvy příliš výrazné a mohou vypadat jako nereálné.

Odstín Čím vyšší hodnota, tím je obraz více do zelena, zatímco čím nižší hodnota, tím je obraz víc do červena.

Ostrost Vyšší hodnota znamená ostřejší obraz, zatímco nižší hodnota jemnější obraz.

Gama Gama se týká úrovně jasu pro úrovně stupnice šedé projektoru.

Brilliant Color Tato funkce využívá nový algoritmus zpracování barev a systémová vylepšení za účelem dosažení vyššího jasu, přičemž má promítaný obraz věrnější a živější barvy. Umožňuje více než 50% zvýšení jasu obrazu se středními odstíny, které jsou běžné u videa a přírodních scén, takže projektor reprodukuje obraz s reálnými a přirozenými barvami. Pokud preferujete obraz této kvality, vyberte úroveň vyhovující vašim potřebám.

Možnost nabídky Popis

Pokročilé

Obnovit nastavení barev

Noise Reduction Tato funkce potlačuje elektrický šum v obrazu způsobený různými přehrávači médií. Čím vyšší je nastavená hodnota, tím nižší je šum. (Není k dispozici, když je vstupní signál HDMI.)

Správa barev Nad správou barev byste měli uvažovat pouze u trvalých instalací v prostředí s řízenou úrovní osvětlení, jako např. v učebnách, přednáškových sálech nebo u domácího kina. Správa barev umožňuje jemnou úpravu nastavení barev, aby bylo dosaženo přesnější reprodukce barev. Vyberte nejprve Primární barva a upravte rozsah/hodnoty v Odstín, Sytost a Zesílení.

Vrátí aktuální nastavení obrazu na tovární přednastavené hodnoty.

Nabídka SPRÁVA NAPÁJENÍ

1. Sskněte tlačítko Menu (Nabídka) pro zobrazení nabídky na projekční ploše

(OSD).

2. Stisknutím tlačítek / vyberte nabídku SPRÁVA NAPÁJENÍ. Pak stiskněte tlačítko Enter (Zadat) nebo pomocí tlačítek / otevřete nabídku

SPRÁVA NAPÁJENÍ.

3. Ssknum tlačítek / vyberte z nabídky možnost. Pak sskněte tlačítko

Enter (Zadat) pro zobrazení její podnabídky, nebo sskněte tlačítka / pro

úpravu/výběr nastavení.

POZNÁMKA: Některé možnos podnabídky mohou obsahovat další podnabídku. Pro

otevření příslušné podnabídky sskněte tlačítko Enter (Zadat). Pomocí tlačítek / nebo / upravte/vyberte nastavení.

Možnost nabídky Popis

Automatické napájení zapnuto

Signál Výběr VGA/HDMI umožňuje automatické zapnutí projektoru po přivedení signálu VGA/HDMI prostřednictvím VGA/HDMI kabelu. Můžete rovněž vybrat Vše a projektor se automaticky zapne při příjmu signálu VGA nebo HDMI.

CEC Tento projektor podporuje funkci CEC (Consumer Electronics Control) pro synchronizovanou operaci zapnutí/vypnutí prostřednictvím HDMI připojení. Tj. pokud připojíte ke vstupu HDMI na projektoru zařízení, které rovněž podporuje funkci CEC, tak se po vypnutí napájení projektoru automaticky vypne rovněž napájení připojeného zařízení. Při zapnutí připojeného zařízení se rovněž automaticky zapne napájení projektoru.

POZNÁMKA:

• Aby funkce CEC fungovala správně, musí být zařízení správně připojeno ke vstupu HDMI na projektoru prostřednictvím HDMI kabelu a jeho funkce CEC musí být zapnutá.

• V závislos na připojeném zařízení nemusí funkce CEC fungovat.

Přímé zapnutí Umožňuje automatické zapnutí projektoru po připojení napájení pomocí napájecího kabelu.

Možnost nabídky Popis

Chytrá energie

Pohotovostní nastavení

Automatické vypnutí Umožňuje automatické vypnutí projektoru po nastavené době, jestliže není detekován žádný vstupní zdroj, aby se zabránilo zbytečnému opotřebení projekční lampy.

Časovač spánkového režimu Umožňuje automatické vypnutí projektoru po nastavené době, aby se zabránilo zbytečnému opotřebení projekční lampy.

Úsporný režim Snižuje spotřebu energie, pokud není detekován žádný vstupní zdroj. Když je vybráno Povolit, režim projekční lampy se v případě, že není během pěti (5) minut detekován žádný signál, změní na SuperEko+. Tím se rovněž zabrání zbytečnému opotřebení projekční lampy.

Níže uvedené funkce jsou k dispozici v pohotovostním režimu (projektor připojen, ale nezapnut).

Rychlé vypnutí napájení

Napájení USB A

Průchozí spojení smyčky VGA Když je vybráno Zapnuto, posílá projektor na výstup pouze signál přijímaný z Počítačový vstup.

Zvuková propust Když je vybráno Zapnuto, posílá projektor na výstup audio signál, když jsou konektory Audio vstup a Audio výstup správně připojeny k vhodnému zařízení.

Povolit Projektor po vypnutí nespustí proces chlazení.

Vypnout Projektor po vypnutí spustí běžný proces chlazení.

POZNÁMKA: Jestliže zkusíte znovu zapnout projektor

bezprostředně po jeho vypnu, nemusí se jej podařit úspěšně zapnout a opět se spus proces chlazení.

Při nastavení na Zapnuto může port USB typu A dodávat energii, a Metoda ovládání se automaticky přepne na RS‑232.

Nabídka ZÁKLADNÍ

1. Sskněte tlačítko Menu (Nabídka) pro zobrazení nabídky na projekční ploše

(OSD).

2. Stisknutím tlačítek / vyberte nabídku ZÁKLADNÍ. Pak stiskněte tlačítko Enter (Zadat) nebo pomocí tlačítek / otevřete nabídku ZÁKLADNÍ.

3. Ssknum tlačítek / vyberte z nabídky možnost. Pak sskněte tlačítko

Enter (Zadat) pro zobrazení její podnabídky, nebo sskněte tlačítka / pro

úpravu/výběr nastavení.

POZNÁMKA: Některé možnos podnabídky mohou obsahovat další podnabídku. Pro

otevření příslušné podnabídky sskněte tlačítko Enter (Zadat). Pomocí tlačítek / nebo / upravte/vyberte nastavení.

Možnost nabídky Popis

Nastavení zvuku

Časovač prezentace

Němý Vyberte Zapnuto pro dočasné vypnutí vnitřního reproduktoru projektoru nebo výstupu zvuku z konektoru audio výstupu.

Hlasitost zvuku Přizpůsobení úrovně hlasitosti vnitřního reproduktoru projektoru nebo hlasitosti zvuku vystupující z konektoru audio výstupu.

Zapnout/vypnout tón Zapnutí/vypnutí tónu během procesu zapínání a vypínání.

Časovač prezentace umožňuje zobrazit na projekční ploše čas prezentace, abyste měli lepší přehled o délce prezentace.

Interval časovače Nastavení časového intervalu. Pokud je již časovač zapnutý, restartuje se po každém resetování Interval časovače.

Zobrazení časovače Můžete nastavit požadovanou dobu zobrazení časovače na projekční ploše:

 Vždy: Časovač se bude na projekční ploše zobrazovat po

celou dobu prezentace.

 1 min/2 min/3 min: Časovač se bude na projekční ploše

zobrazovat poslední 1/2/3 minutu (minuty).

 Nikdy: Časovač bude po celou dobu prezentace skrytý.

Pozice časovače Nastavení pozice časovače.

Metoda počítání časovače Nastavení požadovaného směru počítání:

 Zpět: Hodnota se snižuje od přednastavené doby do 0.  Vpřed: Hodnota se zvyšuje od 0 do přednastavené doby.

Zvukové připomenutí Můžete nastavit, zda chcete aktivovat zvukové připomenutí. V případě aktivace zazní 30 sekund před uplynutím nastaveného času dvojitý zvukový signál a po vypršení nastaveného času zazní trojitý zvukový signál.

Začít počítání/Vypnuto Výběrem Začít počítání aktivujte časovač. Výběrem Vypnuto jej zrušte.

Vzorek

Pomáhá přizpůsobit velikost a zaostření obrazu, a kontroluje zkreslení promítaného obrazu.

Možnost nabídky Popis

Časovač prázdné obr.

Zpráva

Úvodní obrazovka

Umožňuje automatické navrácení obrazu promítaného projektorem po určité době, kdy na prázdné projekční ploše neprovedete žádnou akci. Pro zobrazení prázdné projekční plochy stiskněte tlačítko Prázdný na projektoru nebo na dálkovém ovladači.

POZNÁMKA: Nezakrývejte projekční objekv, protože by se

zakrývající předmět mohl zahřát a zdeformovat nebo dokonce způsobit požár.

Nastavení zpráv připomenutí, tj. zpráva „Prázdný“, Zapnuto nebo Vypnuto.

Výběr úvodní obrazovky, která se bude zobrazovat během zapínání projektoru.

Nabídka POKROČILÉ

1. Sskněte tlačítko Menu (Nabídka) pro zobrazení nabídky na projekční ploše

(OSD).

2. Stisknutím tlačítek / vyberte nabídku POKROČILÉ. Pak stiskněte tlačítko Enter (Zadat) nebo pomocí tlačítek / otevřete nabídku POKROČILÉ.

3. Ssknum tlačítek / vyberte z nabídky možnost. Pak sskněte tlačítko

Enter (Zadat) pro zobrazení její podnabídky, nebo sskněte tlačítka / pro

úpravu/výběr nastavení.

POZNÁMKA: Některé možnos podnabídky mohou obsahovat další podnabídku. Pro

otevření příslušné podnabídky sskněte tlačítko Enter (Zadat). Pomocí tlačítek / nebo / upravte/vyberte nastavení.

Možnost nabídky Popis

3D nastavení

Tento projektor je vybaven 3D funkcí, která při sledování 3D filmů, videí a sportovních událostí nabízí díky hloubce obrazu realistické zážitky. Pro sledování 3D obrazu je třeba nasadit si 3D brýle.

3D synchronizace Výchozí nastavení je Automaticky a projektor při detekci 3D obsahu automaticky vybere vhodný 3D formát. Pokud projektor nerozpozná 3D formát, vyberte 3D režim.

3D synchronizace obráceně Při výskytu inverze hloubky obrazu aktivujte tuto funkci pro odstranění problému.

Uložit 3D nastavení Uložení aktuálního 3D nastavení. 3D nastavení budou automaticky použita, pokud bude vybráno stejné rozlišení a vstupní zdroj.

POZNÁMKA: Pokud je funkce 3D synchronizace zapnutá:

Nastavení HDMI

• Úroveň jasu promítaného obrazu se sníží.

• Položky Barevný režim, Režim světelného zdroje, Zvětšení a Přeskenování nelze upravit.

Formát HDMI Výběr vhodného barevného prostoru podle nastavení barevného prostoru připojeného výstupního zařízení.

 Automacky: Nastavení projektoru na

automackou detekci nastavení barevného

prostoru vstupního signálu.  RGB: Nastavení barevného prostoru na RGB.  YUV: Nastavení barevného prostoru na YUV.

Rozsah HDMI Výběr vhodného rozsahu HDMI barev podle nastavení rozsahu barev připojeného výstupního zařízení.

 Automacky: Nastavení projektoru na

automackou detekci rozsahu HDMI vstupního

signálu.  Vylepšeno: Nastavení rozsahu HDMI barev na

0‑255.  Normální: Nastavení rozsahu HDMI barev na 16‑

235.

Možnost nabídky Popis

Nastavení řízení sítě LAN

Nastavení LAN

 DHCP ZAP.: Vyberte toto nastavení, pokud jste

v prostředí DHCP a nastavení Adresa IP projektoru,

Maska podsítě, Výchozí brána, Server DNS se

automaticky načtou.  Statická IP: Vyberte toto nastavení, pokud nejste

v prostředí DHCP a proveďte nastavení níže

uvedených položek.

Adresa IP projektoru K dispozici pouze tehdy, když

je položka Nastavení LAN

Maska podsítě

Výchozí brána

Server DNS

Řízení sítě LAN v pohotovostním režimu Umožňuje projektoru v pohotovostním režimu používat

síťovou funkci.

nastavena na Statická IP. Pomocí tlačítek / vyberte sloupec a pomocí tlačítek /

upravte hodnotu.

Uplatnit Použít tato nastavení.

Možnost nabídky Popis

Nastavení světelného zdroje

Režim světelného zdroje

 Normální: Poskytuje maximální jas lampy.  Eco: Snížení spotřeby energie lampy o 21%

a snížení jasu za účelem prodloužení životnos

lampy a snížení hlučnos venlátoru.  Dynamic Eco: Snížení spotřeby energie lampy

o max. 35% podle úrovně jasu obsahu.  SuperEko+: Snížení spotřeby energie lampy o 63%

a snížení jasu za účelem prodloužení životnos

lampy a snížení hlučnos venlátoru.

POZNÁMKA: Pro ovládání teploty lampy se každé 4

hodiny na 10 minut zapne režim Eco, jestliže je položka Režim světelného zdroje nastavena na SuperEko+.

Vynulování doby používání světelného zdroje Resetování počítadla provozu lampy po instalaci nové lampy. O výměnu lampy prosím požádejte kvalifikovaného technika.

Informace o době používání světelného zdroje

 Doba používání světelného zdroje: Zobrazení

počtu hodin používání lampy.  Ekv. hodiny zdroje světla: Zobrazení celkové

životnos lampy. Způsob výpočtu ekvivalentních

hodin světelného zdroje je následující:

Celkové (ekvivalentní) hodiny světelného zdroje =

3,33 x (počet hodin provozu v režimu Normální)

+ 2 x (počet hodin provozu v režimu Eco) + 1,33 x

(počet hodin provozu v režimu Dynamic Eco) + 1 x

(počet hodin provozu v režimu SuperEko+)

Možnost nabídky Popis

Skryté titulky

Obnovit nastavení

Povolit skryté titulky Tato funkce se aktivuje, když zvolený vstupní signál obsahuje skryté titulky.

POZNÁMKA:

• Titulky: Zobrazení dialogů, komentářů nebo zvukových efektů na projekční ploše v textové podobě u televizních pořadů nebo videa (v přehledech televizních programů bývají obvykle označeny jako „CC“).

• Tato funkce je k dispozici pouze tehdy, když je vybrán vstupní signál Kompozitní video a jeho systémový formát je NTSC.

Verze titulků Titulky zobrazíte volbou CC1, CC2, CC3 nebo CC4 (volbou CC1 se zobrazí titulky v primárním jazyce vaší zeměpisné oblasti).

Vrátí všechna nastavení na tovární přednastavené hodnoty. Při použití Obnovit nastavenívšak zůstanou následující nastavení zachována: Lichoběž. zkreslení, Nast. Rohu, Zvětšení, Napájení USB A, Jazyk, Umístění projektoru, Nastavení LAN, Režim velké nadm. výš., Bezpečnostní nastav., Kód dálkového ovládání, Metoda ovládání a Přenosová rychlost.

Nabídka SYSTÉM

1. Sskněte tlačítko Menu (Nabídka) pro zobrazení nabídky na projekční ploše

(OSD).

2. Stisknutím tlačítek / vyberte nabídku SYSTÉM. Pak stiskněte tlačítko Enter (Zadat) nebo pomocí tlačítek / otevřete nabídku SYSTÉM.

3. Ssknum tlačítek / vyberte z nabídky možnost. Pak sskněte tlačítko

Enter (Zadat) pro zobrazení její podnabídky, nebo sskněte tlačítka / pro

úpravu/výběr nastavení.

POZNÁMKA: Některé možnos podnabídky mohou obsahovat další podnabídku. Pro

otevření příslušné podnabídky sskněte tlačítko Enter (Zadat). Pomocí tlačítek / nebo / upravte/vyberte nastavení.

Možnost nabídky Popis

Jazyk Umístění projektoru Nastavení nabídky

Režim velké nadm. výš.

Nastavení jazyka nabídky na projekční ploše (OSD). Výběr správné pozice projektoru. Doba zobrazení nabídky

Nastavení doby, po kterou zůstane OSD nabídka po posledním použití aktivní.

Pozice nabídky Nastavení pozice OSD nabídky.

Doporučujeme použít Režim velké nadm. výš. v prostředí s nadmořskou výškou 1 500 m až 3 000 m a teplotou okolí v rozsahu 5 °C ‑ 25 °C.

POZNÁMKA:

• Nepoužívejte Režim velké nadm. výš. v prostředí s nadmořskou výškou 0 až 1 499 m a teplotou v rozsahu 5 °C až 35 °C. V případě jeho použi bude projektor nadměrně ochlazován.

• Používání „Režimu velké nadm. výš.“ může způsobovat vyšší provozní hlučnost, protože je zvýšena rychlost venlátoru pro zlepšení chlazení a výkonu.

Rychlé automatické hledání

Bezpečnostní nastav. Zámek kláves panelu Kód dálkového ovládání

Umožňuje nastavit projektor na automatické vyhledávání signálů.

Viz „Používání funkce Heslo“ na straně 22. Uzamknutí ovládacích tlačítek na projektoru. Nastavení kódu dálkového ovládání pro tento projektor

(rozsah 1~8). Pokud je současně v provozu několik sousedních projektorů, může přepnu kódů zabránit

rušení z jiných dálkových ovladačů. Po nastavení kódu dálkového ovládání přepněte dálkový ovladač na stejné ID, aby jím bylo možné ovládat tento projektor. Pro přepnu kódu pro dálkové ovládání sskněte současně tlačítko ID set (Nastavení ID) a numerické tlačítko odpovídající kódu dálkového ovládání na dobu minimálně 5 sekund. Počáteční kód je nastaven na 1. Když je kód přepnutý na 8, může dálkový ovladač ovládat každý projektor.

POZNÁMKA: Pokud jsou na projektoru a na dálkovém

ovladači nastaveny odlišné kódy, nebude na dálkové ovládání žádná odezva. Pokud tato situace nastane, zobrazí se zpráva připomínající přepnu kódu dálkového ovládání.

Možnost nabídky Popis

Metoda ovládání

Přenosová rychlost

Umožňuje vybrat preferovaný port ovládání: prostřednictvím portu RS‑232 nebo portu USB.

Když vyberete USB, položka Napájení USB A bude automaticky přepnuta na Vypnuto.

Volba stejné přenosové rychlosti, jakou používá počítač,

abyste mohli připojit projektor vhodným kabelem RS‑232 a ovládat jej příkazy RS‑232.

Nabídka INFORMACE

1. Sskněte tlačítko Menu (Nabídka) pro zobrazení nabídky na projekční ploše

(OSD).

2. Stisknutím tlačítek / vyberte nabídku INFORMACE a zobrazte její obsah.

Možnost nabídky Popis

Zdroj Barevný režim Rozlišení Systém barev Adresa IP Adresa MAC Verze firmware 3X Rychlý vstup S/N

Zobrazení aktuálního vstupního zdroje. Zobrazení režimu vybraného v nabídce OBRAZ. Zobrazení přirozeného rozlišení vstupního signálu. Zobrazení formátu vstupního systému. Zobrazení adresy IP projektoru. Zobrazení adresy MAC projektoru. Zobrazení aktuální verze firmwaru. Zobrazení informace o tom, zda je funkce aktivní. Zobrazení sériového čísla projektoru.

Dodatek

Technické údaje

Položka Kategorie PG707X PG707W

Projektor Typ DLP lampa

Velikost

30”~300”

zobrazení

Jas (lumenů) 4 000 ANSI

Projekční

poměr

1,51 ~ 1,97 (78” ±3 %

ve vzdálenosti 2,4 m)

1,21 ~ 1,57 (87” ±3 %

ve vzdálenosti 2,26 m)

Objektiv 1,3x ±2 % optický zoom

Typ lampy UHP 203W E20.7i

Systém

Jednočipový DMD

zobrazení

Vstupní signál VGA fh: 15 k ~ 102 kHz, fv: 48 ~ 120 Hz, Rychlost pixelů:

170 MHz

HDMI fh: 15 k ~ 102 kHz, fv: 23 ~ 120 Hz, Rychlost pixelů:

170 MHz

Rozlišení Přirozený 1024 x 768 1280 x 800 Napájecí

adaptér

Vstupní napětí AC (stříd.) 100‑240 V, 50/60 Hz (automatické

přepínání)

Provozní podmínky

Teplota 0 °C až 40 °C (32 °F až 104 °F)

Vlhkost

0% až 90% (nekondenzující)

vzduchu

Skladovací podmínky

Nadmořská

výška Teplota ‑20 °C až 60 °C (nekondenzující) Vlhkost

0 až 1 499 m při 5 °C až 35 °C

1 500 až 3 000 m při 5 °C až 25°C

0% až 90% (nekondenzující)

vzduchu

Nadmořská

0 až 1 219 m při ‑20°C až 30°C

výška

Rozměry Fyzické

(Š x V x H)

294 x 110 x 218 mm

(11,6” x 4,3” x 8,6”) Hmotnost Fyzická 2,3 kg (5,1 lbs) Úsporné režimy Zapnuto

255 W (typicky)

Vypnuto < 0,5W (pohotovostní režim)

Používejte prosím pouze napájecí adaptér od ViewSonic® nebo autorizovaný zdroj.

Testovací podmínky se řídí normami EEI.

Rozměry projektoru

294 mm (Š) x 110 mm (V) x 218 mm (H)

218 mm

294 mm

110

Tabulka časování

Analog RGB

Obnovovací

Rozlišení Režim

720 x 400 720 x 400_70 70,087 31,469 28,3221

VGA_60 59,94 31,469 25,175 Podporováno Podporováno Podporováno

640 x 480

800 x 600

1024 x 768

VGA_72 72,809 37,861 31,5 VGA_75 75 37,5 31,5

VGA_85 85,008 43,269 36 SVGA_60 60,317 37,879 40 Podporováno Podporováno Podporováno SVGA_72 72,188 48,077 50 SVGA_75 75 46,875 49,5 SVGA_85 85,061 53,674 56,25

SVGA_120 (snížení

zatemnění)

XGA_60 60,004 48,363 65 Podporováno Podporováno Podporováno

XGA_70 70,069 56,476 75

XGA_75 75,029 60,023 78,75

XGA_85 84,997 68,667 94,5

XGA_120 (snížení

zatemnění)

frekvence

(Hz)

119,854 77,425 83 Podporováno

119,989 97,551 115,5 Podporováno

Horizontální

frekvence

(kHz)

Hodiny

(MHz)

60 mm

3D synchronizace

Sekvenční rám Nahoře-Dole Vedle sebe

90 mm

1152 x 864 1152 x 864_75 75 67,5 108

1024 x 576 Časování NB 60 35,82 46,966

1024 x 600 Časování NB 64,995 41,467 51,419

1280 x 720 1280 x 720_60 60 45 74,25 Podporováno Podporováno Podporováno 1280 x 768 1280 x 768_60 59,87 47,776 79,5 Podporováno Podporováno Podporováno

Obnovovací

Rozlišení Režim

WXGA_60 59,81 49,702 83,5 Podporováno Podporováno Podporováno WXGA_75 74,934 62,795 106,5

1280 x 800

1280 x 1024

1280 x 960

1360 x 768 1360 x 768_60 60,015 47,712 85,5 Podporováno Podporováno

1440 x 900 WXGA+_60 59,887 55,935 106,5 Podporováno Podporováno 1400 x 1050 SXGA+_60 59,978 65,317 121,75 Podporováno Podporováno 1600 x 1200 UXGA 60 75 162 Podporováno Podporováno 1680 x 1050 1680 x 1050_60 59,954 65,29 146,25 Podporováno Podporováno

640 x 480 při 67Hz MAC13 66,667 35 30,24

832 x 624 při 75 Hz MAC16 74,546 49,722 57,28 1024 x 768 při 75 Hz MAC19 74,93 60,241 80 1152 x 870 při 75 Hz MAC21 75,06 68,68 100

1920 x 1080 (VESA) 1920 x 1080_60 60 67,5 148,5

WXGA_85 84,88 71,554 122,5

WXGA_120 (snížení

zatemnění)

SXGA_60 60,02 63,981 108 Podporováno Podporováno SXGA_75 75,025 79,976 135 SXGA_85 85,024 91,146 157,5

1280 x 960_60 60 60 108 Podporováno Podporováno

1 280 x 960_85 85,002 85,938 148,5

frekvence

(Hz)

119,909 101,563 146,25 Podporováno

Horizontální

frekvence

(kHz)

Hodiny

(MHz)

3D synchronizace

Sekvenční rám Nahoře-Dole Vedle sebe

HDMI (PC)

Obnovovací

Rozlišení Režim

VGA_60 59,94 31,469 25,175 Podporováno Podporováno Podporováno

640 x 480

720 x 400 720 x 400_70 70,087 31,469 28,3221

800 x 600

1024 x 768

1152 x 864 1152 x 864_75 75 67,5 108 1024 x 576 Časování NB 60 35,82 46,966 1024 x 600 Časování NB 64,995 41,467 51,419 1280 x 720 1280 x 720_60 60 45 74,25 Podporováno Podporováno Podporováno 1280 x 768 1280 x 768_60 59,87 47,776 79,5 Podporováno Podporováno Podporováno

1280 x 800

1280 x 1024

1280 x 960

1360 x 768 1360 x 768_60 60,015 47,712 85,5 Podporováno Podporováno

640 x 480 při 67Hz MAC13 66,667 35 30,24

832 x 624 při 75 Hz MAC16 74,546 49,722 57,28 1024 x 768 při 75 Hz MAC19 74,93 60,241 80 1152 x 870 při 75 Hz MAC21 75,06 68,68 100

1920 x 1080 (VESA) 1920 x 1080_60 60 67,5 148,5

VGA_72 72,809 37,861 31,5 VGA_75 75 37,5 31,5 VGA_85 85,008 43,269 36

SVGA_60 60,317 37,879 40 Podporováno Podporováno Podporováno SVGA_72 72,188 48,077 50 SVGA_75 75 46,875 49,5 SVGA_85 85,061 53,674 56,25

SVGA_120 (snížení

zatemnění)

XGA_60 60,004 48,363 65 Podporováno Podporováno Podporováno XGA_70 70,069 56,476 75 XGA_75 75,029 60,023 78,75 XGA_85 84,997 68,667 94,5

XGA_120 (snížení

zatemnění)

WXGA_60 59,81 49,702 83,5 Podporováno Podporováno Podporováno WXGA_75 74,934 62,795 106,5 WXGA_85 84,88 71,554 122,5

WXGA_120 (snížení

zatemnění)

SXGA_60 60,02 63,981 108 Podporováno Podporováno SXGA_75 75,025 79,976 135 SXGA_85 85,024 91,146 157,5

1280 x 960_60 60 60 108 Podporováno Podporováno

1 280 x 960_85 85,002 85,938 148,5

frekvence

(Hz)

119,854 77,425 83 Podporováno

119,989 97,551 115,5 Podporováno

119,909 101,563 146,25 Podporováno

Horizontální

frekvence

(kHz)

Hodiny

(MHz)

3D synchronizace

Sekvenční rám Nahoře-Dole Vedle sebe

HDMI (Video)

Video režim

480i 720 (1 440) x 480 15,73 59,94 27 Podporováno

480p 720 x 480 31,47 59,94 27 Podporováno Podporováno Podporováno

576i 720 (1 440) x 576 15,63 50 27 Podporováno

576p 720 x 576 31,25 50 27 Podporováno Podporováno Podporováno 720/50p 1280 x 720 37,5 50 74,25 Podporováno Podporováno 720/60p 1280 x 720 45 60 74,25 Podporováno Podporováno

1 080/50i 1920 x 1080 28,13 50 74,25 Podporováno

1 080/60i 1920 x 1080 33,75 60 74,25 Podporováno 1 080/24P 1920 x 1080 27 24 74,25 Podporováno Podporováno 1 080/50P 1920 x 1080 56,25 50 148,5 Podporováno Podporováno 1 080/60P 1920 x 1080 67,5 60 148,5 Podporováno Podporováno

Rozlišení

Horizontální

frekvence

(kHz)

Vertikální frekvence

(Hz)

Bodová

frekvence

(MHz)

3D synchronizace

Sekvenční rám Balení snímku Nahoře-Dole Vedle sebe

Video

Video režim Horizontální frekvence

(kHz)

NTSC 15,73 60 3,58 Podporováno

Vertikální frekvence

(Hz)

Frekvence nosné vlny

(MHz)

3D synchronizace

Sekvenční rám

PAL 15,63 50 4,43 Podporováno

SECAM 15,63 50 4,25 nebo 4,41 Podporováno

PAL‑M 15,73 60 3,58 Podporováno

PAL‑N 15,63 50 3,58 Podporováno

PAL‑60 15,73 60 4,43 Podporováno

NTSC4,43 15,73 60 4,43 Podporováno

Tabulka IČ ovládání

Tlačítko Formát Byte 1 Byte 2 Byte 3 Byte 4

Zapnuto

Vypnuto

COMP NEC‑F2 83 F4 41 BE

HDMI/HDMI 1 NEC‑F2 83 F4 58 A7

HDMI 2 NEC‑F2 83 F4 59 A6

Auto Sync (Automatická synchronizace) NEC‑F2 83 F4 8 F7

Source (Zdroj) NEC‑F2 83 F4 40 BF

Nahoru/

Doleva/

Zadat/ NEC‑F2 83 F4 15 EA

Doprava/

Dolů/

Menu (Nabídka) NEC‑F2 83 F4 30 CF

(INFORMACE)

NEC‑F2 83 F4 4F B0

NEC‑F2 83 F4 4E B1

NEC‑F2 83 F4 0B F4 NEC‑F2 83 F4 0E F1

NEC‑F2 83 F4 0F F0

NEC‑F2 83 F4 0C F3

NEC‑F2 83 F4 97 68

Exit (Konec) NEC‑F2 83 F4 28 D7

Aspect (Poměr stran) NEC‑F2 83 F4 13 EC

Freeze (Zmrznout) NEC‑F2 83 F4 03 FC

Pattern (Vzorek) NEC‑F2 83 F4 55 AA

Blank (Prázdný) NEC‑F2 83 F4 7 F8

PgUp (Předchozí stránka) NEC‑F2 83 F4 06 F9

PgDn (Následující stránka) NEC‑F2 83 F4 05 FA

(Němý)

(Snížení hlasitosti)

(Zvýšení hlasitosti)

(Zvětšení)

(Zmenšení)

Eco Mode (Režim Eco) NEC‑F2 83 F4 2B D4

NEC‑F2 83 F4 14 EB

NEC‑F2 83 F4 83 7C

NEC‑F2 83 F4 82 7D

NEC‑F2 83 F4 67 98

NEC‑F2 83 F4 68 97

Color Mode (Barevný režim) NEC‑F2 83 F4 10 EF

Network (Síť) NEC X3 F4 69 96

(Časovač prezentace)

NEC X3 F4 27 D8

8181

Kód adresy

Kód 1 83F4 Kód 2 93F4 Kód 3 A3F4 Kód 4 B3F4 Kód 5 C3F4 Kód 6 D3F4 Kód 7 E3F4 Kód 8 F3F4

Tabulka příkazů RS-232

Přiřazení pinů

Pin Popis Pin Popis

1 3 5 7 9

TX GND RTSZ

2 4 6 8

RX NC NC

CTSZ

Rozhraní

Protokol RS-232

Přenosová rychlost Délka dat Kontrola parity Stop bit Řízení toku dat

115 200 bps (výchozí)

8 bit Není 1 bit Není

Tabulka příkazů

Funkce Typ Akce Příkaz

Power (Napájení) Zápis ZAPNUTO 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x00 0x00 0x5D Power (Napájení) Zápis VYPNUTO 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x01 0x00 0x5E

Power (Napájení) Zápis ON/OFF (Zapnutí/

vypnutí) Power (Napájení) Čtení Stav 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x00 0x5E Obnovit nastavení Zápis Obnovit nastavení 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x02 0x00 0x5F Obnovit nastavení

barev Úvodní obrazovka Zápis Černá 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0A 0x00 0x67 Úvodní obrazovka Zápis Modrá 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0A 0x01 0x68 Úvodní obrazovka Zápis ViewSonic 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0A 0x02 0x69 Úvodní obrazovka Čtení Stav 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x0A 0x68 Rychlé vypnutí

napájení Rychlé vypnutí

napájení Režim velké nadm.

výš. Režim velké nadm.

výš.

Zápis Obnovit nastavení

barev

Zápis VYPNUTO 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0B 0x00 0x68

Zápis ZAPNUTO 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0B 0x01 0x69

Čtení Stav 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x0B 0x69

Zápis VYPNUTO 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0C 0x00 0x69

Zápis ZAPNUTO 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0C 0x01 0x6A

Čtení Stav 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x0C 0x6A

0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x34 0x00 0x91

0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x2A 0x00 0x87

Funkce Typ Akce Příkaz

Režim světelného zdroje

Zpráva Zápis VYPNUTO 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x27 0x00 0x84 Zpráva Zápis ZAPNUTO 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x27 0x01 0x85 Zpráva Čtení Stav 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x27 0x85 Umístění projektoru Zápis Stolek vpředu 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x00 0x00 0x5E Umístění projektoru Zápis Stolek vzadu 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x00 0x01 0x5F Umístění projektoru Zápis Strop vzadu 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x00 0x02 0x60 Umístění projektoru Zápis Strop vpředu 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x00 0x03 0x61 Umístění projektoru Čtení Stav 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x00 0x5F 3D synchronizace Zápis VYPNUTO 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x20 0x00 0x7E 3D synchronizace Zápis Automaticky 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x20 0x01 0x7F 3D synchronizace Zápis Sekvenční rám 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x20 0x02 0x80 3D synchronizace Zápis Balení snímku 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x20 0x03 0x81 3D synchronizace Zápis Nahoře‑Dole 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x20 0x04 0x82 3D synchronizace Zápis Vedle sebe 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x20 0x05 0x83 3D synchronizace Čtení Stav 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x20 0x7F 3D synchronizace

obráceně 3D synchronizace

obráceně Kontrast Zápis Snížení 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x02 0x00 0x60 Kontrast Zápis Zvýšení 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x02 0x01 0x61 Kontrast Čtení Získání hodnoty 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x02 0x61 Jas Zápis Snížení 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x03 0x00 0x61 Jas Zápis Zvýšení 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x03 0x01 0x62 Jas Čtení Získání hodnoty 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x03 0x62 Poměr stran Zápis Automaticky 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x04 0x00 0x62 Poměr stran Zápis 4 : 3 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x04 0x02 0x64 Poměr stran Zápis 16 : 9 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x04 0x03 0x65 Poměr stran Zápis 16:10 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x04 0x04 0x66 Poměr stran Zápis Přirozený 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x04 0x09 0x6B Poměr stran Zápis Cyklus 0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x31 0x00 0x90 Poměr stran Čtení Získání hodnoty 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x04 0x63

Zápis Normální 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x10 0x00 0x6D

Zápis Eco 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x10 0x01 0x6E

Zápis Dynamic Eco 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x10 0x02 0x6F

Zápis SuperEko+ 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x10 0x03 0x70

Čtení Stav 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x10 0x6E

Zápis VYPNUTO 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x21 0x00 0x7F

Zápis ZAPNUTO 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x21 0x01 0x80

Čtení Stav 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x21 0x80

Funkce Typ Akce Příkaz

Automatické přizpůsobení

Horizontální pozice Zápis Posunutí doprava 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x06 0x01 0x65 Horizontální pozice Zápis Posunutí doleva 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x06 0x00 0x64 Horizontální pozice Čtení Získání hodnoty 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x06 0x65 Vertikální pozice Zápis Posunutí nahoru 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x07 0x00 0x65 Vertikální pozice Zápis Posunutí dolů 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x07 0x01 0x66 Vertikální pozice Čtení Získání hodnoty 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x07 0x66 Teplota barev Zápis 5 500 K 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x08 0x00 0x66 Teplota barev Zápis 6 500 K 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x08 0x01 0x67 Teplota barev Zápis 8 000 K 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x08 0x03 0x69 Teplota barev Čtení Získání hodnoty 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x08 0x67 Teplota barev –

Červená – zvýšení Teplota barev –

Zelená – zvýšení Teplota barev –

Modrá – zvýšení Teplota barev –

Červená – offset Teplota barev –

Zelená – offset Teplota barev –

Zelená – zvýšení Teplota barev –

Zelená – offset Teplota barev –

Modrá – offset Teplota barev –

Modrá – offset

Zápis Provedení 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x05 0x00 0x63

Zápis Snížení 0x06 0x14 0x00 0x05 0x00 0x34 0x12 0x3A 0x00 0x00 0x99

Zápis Zvýšení 0x06 0x14 0x00 0x05 0x00 0x34 0x12 0x3A 0x00 0x01 0x9A

Čtení Získání hodnoty 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x3B 0x9A

Zápis Snížení 0x06 0x14 0x00 0x05 0x00 0x34 0x12 0x3A 0x01 0x00 0x9A

Zápis Zvýšení 0x06 0x14 0x00 0x05 0x00 0x34 0x12 0x3A 0x01 0x01 0x9B

Čtení Získání hodnoty 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x3C 0x9B

Zápis Snížení 0x06 0x14 0x00 0x05 0x00 0x34 0x12 0x3A 0x02 0x00 0x9B

Zápis Zvýšení 0x06 0x14 0x00 0x05 0x00 0x34 0x12 0x3A 0x02 0x01 0x9C

Čtení Získání hodnoty 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x3D 0x9C

Zápis Snížení 0x06 0x14 0x00 0x05 0x00 0x34 0x12 0x3E 0x00 0x00 0x9D

Zápis Zvýšení 0x06 0x14 0x00 0x05 0x00 0x34 0x12 0x3E 0x00 0x01 0x9E

Čtení Získání hodnoty 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x3F 0x9E

Zápis Snížení 0x06 0x14 0x00 0x05 0x00 0x34 0x12 0x3E 0x01 0x00 0x9E

Zápis Zvýšení 0x06 0x14 0x00 0x05 0x00 0x34 0x12 0x3E 0x01 0x01 0x9F

Čtení Získání hodnoty 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x40 0x9F

Zápis Snížení 0x06 0x14 0x00 0x05 0x00 0x34 0x12 0x3E 0x02 0x00 0x9F

Zápis Zvýšení 0x06 0x14 0x00 0x05 0x00 0x34 0x12 0x3E 0x02 0x01 0xA0

Funkce Typ Akce Příkaz

Teplota barev – Modrá – offset

Blank (Prázdný) Zápis ZAPNUTO 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x09 0x01 0x68 Blank (Prázdný) Zápis VYPNUTO 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x09 0x00 0x67 Blank (Prázdný) Čtení Stav 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x09 0x68 Lichoběž. zkreslení ‑

Vertikální Lichoběž. zkreslení ‑

Vertikální Barevný režim Zápis Nejsvětlejší 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0B 0x00 0x69 Barevný režim Zápis Film 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0B 0x01 0x6A Barevný režim Zápis Standardní 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0B 0x04 0x6D Barevný režim Zápis Foto 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0B 0x13 0x7C Barevný režim Zápis Prezentace 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0B 0x14 0x7D Barevný režim Zápis Cyklus 0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x33 0x00 0x92 Barevný režim Zápis Uživatel 1 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0B 0x18 0x81 Barevný režim Zápis Uživatel 2 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0B 0x19 0x82 Barevný režim Čtení Stav 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x0B 0x6A Obnovit aktuální

nastavení barev Primární barva Zápis R 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x10 0x00 0x6E Primární barva Zápis G 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x10 0x01 0x6F Primární barva Zápis B 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x10 0x02 0x70 Primární barva Zápis C 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x10 0x03 0x71 Primární barva Zápis M 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x10 0x04 0x72 Primární barva Zápis Y 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x10 0x05 0x73 Primární barva Čtení Stav 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x10 0x6F Zabarvení/Odstín Zápis Snížení 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x11 0x00 0x6F Zabarvení/Odstín Zápis Zvýšení 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x11 0x01 0x70 Zabarvení/Odstín Čtení Získání hodnoty 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x11 0x70 Sytost Zápis Snížení 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x12 0x00 0x70 Sytost Zápis Zvýšení 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x12 0x01 0x71 Sytost Čtení Získání hodnoty 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x12 0x71 Zesílení Zápis Snížení 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x13 0x00 0x71 Zesílení Zápis Zvýšení 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x13 0x01 0x72 Zesílení Čtení Získání hodnoty 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x13 0x72 Ostrost Zápis Snížení 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0E 0x00 0x6C Ostrost Zápis Zvýšení 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0E 0x01 0x6D Ostrost Čtení Získání hodnoty 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x0E 0x6D Zmrznout Zápis ZAPNUTO 0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x00 0x01 0x60 Zmrznout Zápis VYPNUTO 0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x00 0x00 0x5F Zmrznout Čtení Stav 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x13 0x00 0x60

Čtení Získání hodnoty 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x41 0xA0

Zápis Snížení 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0A 0x00 0x68

Zápis Zvýšení 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0A 0x01 0x69

Čtení Získání hodnoty 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x0A 0x69

Zápis Reset 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x2A 0x00 0x87

Funkce Typ Akce Příkaz

Vstup zdroje Zápis D‑Sub / Comp. 1 0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x01 0x00 0x60 Vstup zdroje Zápis D‑Sub / Comp. 2 0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x01 0x08 0x68 Vstup zdroje Zápis HDMI 1 0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x01 0x03 0x63 Vstup zdroje Zápis HDMI 2 0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x01 0x07 0x67 Vstup zdroje Zápis Kompozitní video 0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x01 0x05 0x65 Vstup zdroje Čtení Stav 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x13 0x01 0x61 Rychlé automatické

hledání Rychlé automatické

hledání Němý Zápis ZAPNUTO 0x06 0x14 0x00 0x04 0x00 0x34 0x14 0x00 0x01 0x61 Němý Zápis VYPNUTO 0x06 0x14 0x00 0x04 0x00 0x34 0x14 0x00 0x00 0x60 Němý Čtení Stav 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x14 0x00 0x61 Hlasitost Zápis Zvýšení 0x06 0x14 0x00 0x04 0x00 0x34 0x14 0x01 0x00 0x61 Hlasitost Zápis Snížení 0x06 0x14 0x00 0x04 0x00 0x34 0x14 0x02 0x00 0x62 Hlasitost Zápis Zápis hodnoty 0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x2A 0x11 0x9A Hlasitost Čtení Získání hodnoty 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x14 0x03 0x64 Jazyk Zápis English 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x00 0x61 Jazyk Zápis Français 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x01 0x62 Jazyk Zápis Deutsch 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x02 0x63 Jazyk Zápis Italiano 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x03 0x64 Jazyk Zápis Español 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x04 0x65 Jazyk Zápis РУССКИЙ 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x05 0x66 Jazyk Zápis Jazyk Zápis Jazyk Zápis Jazyk Zápis Jazyk Zápis Švédština 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x0a 0x6B Jazyk Zápis Holandština 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x0b 0x6C Jazyk Zápis Turečtina 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x0c 0x6D Jazyk Zápis Čeština 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x0d 0x6E Jazyk Zápis Portugalština 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x0e 0x6F Jazyk Zápis Thajština 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x0f 0x70 Jazyk Zápis Polština 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x10 0x71 Jazyk Zápis Finština 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x11 0x72 Jazyk Zápis Arabština 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x12 0x73 Jazyk Zápis Indonézie 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x13 0x74 Jazyk Zápis Hindština 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x14 0x75 Jazyk Zápis Vietnamština 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x15 0x76 Jazyk Zápis Řečtina 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x16 0x77 Jazyk Čtení Stav 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x15 0x00 0x62

Zápis ZAPNUTO 0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x02 0x01 0x62

Zápis VYPNUTO 0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x02 0x00 0x61

Čtení Stav 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x13 0x02 0x62

繁體中文

简体中文

日本語

한국어한국어

0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x06 0x67 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x07 0x68 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x08 0x69 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x09 0x6A

Funkce Typ Akce Příkaz

Doba používání světelného zdroje

Formát HDMI Zápis RGB 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x28 0x00 0x85 Formát HDMI Zápis YUV 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x28 0x01 0x86 Formát HDMI Zápis Automaticky 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x28 0x02 0x87 Formát HDMI Čtení Stav 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x28 0x86 Rozsah HDMI Zápis Vylepšeno 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x29 0x00 0x86 Rozsah HDMI Zápis Normální 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x29 0x01 0x87 Rozsah HDMI Zápis Automaticky 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x29 0x02 0x88 Rozsah HDMI Čtení Stav 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x29 0x87 CEC Zápis VYPNUTO 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x2B 0x00 0x88 CEC Zápis ZAPNUTO 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x2B 0x01 0x89 CEC Čtení Stav 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x2B 0x89 Chybový stav Čtení Stav 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x0C 0x0D 0x66 Brilliant Color Zápis VYPNUTO 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x00 0x6D Brilliant Color Zápis Barva 1 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x01 0x6E Brilliant Color Zápis Barva 2 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x02 0x6F Brilliant Color Zápis Barva 3 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x03 0x70 Brilliant Color Zápis Barva 4 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x04 0x71 Brilliant Color Zápis Barva 5 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x05 0x72 Brilliant Color Zápis Barva 6 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x06 0x73 Brilliant Color Zápis Barva 7 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x07 0x74 Brilliant Color Zápis Barva 8 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x08 0x75 Brilliant Color Zápis Barva 9 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x09 0x76 Brilliant Color Zápis Barva 10 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x0A 0x77 Brilliant Color Čtení Stav 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x0F 0x6E Kód dálkového

ovládání Kód dálkového

ovládání

Zápis Resetovat na NULU 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x01 0x00 0x62

Čtení Získat dobu

použitelnosti

Zápis kód 1 0x06 0x14 0x00 0x04 0x00 0x34 0x0C 0x48 0x00 0xA0

Zápis kód 2 0x06 0x14 0x00 0x04 0x00 0x34 0x0C 0x48 0x01 0xA1

Zápis kód 3 0x06 0x14 0x00 0x04 0x00 0x34 0x0C 0x48 0x02 0xA2

Zápis kód 4 0x06 0x14 0x00 0x04 0x00 0x34 0x0C 0x48 0x03 0xA3

Zápis kód 5 0x06 0x14 0x00 0x04 0x00 0x34 0x0C 0x48 0x04 0xA4

Zápis kód 6 0x06 0x14 0x00 0x04 0x00 0x34 0x0C 0x48 0x05 0xA5

Zápis kód 7 0x06 0x14 0x00 0x04 0x00 0x34 0x0C 0x48 0x06 0xA6

Zápis kód 8 0x06 0x14 0x00 0x04 0x00 0x34 0x0C 0x48 0x07 0xA7

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x15 0x01 0x63

Funkce Typ Akce Příkaz

Kód dálkového ovládání

Přeskenování Zápis VYPNUTO 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x33 0x00 0x90 Přeskenování Zápis Hodnota 1 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x33 0x01 0x91 Přeskenování Zápis Hodnota 2 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x33 0x02 0x92 Přeskenování Zápis Hodnota 3 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x33 0x03 0x93 Přeskenování Zápis Hodnota 4 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x33 0x04 0x94 Přeskenování Zápis Hodnota 5 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x33 0x05 0x95 Přeskenování Čtení Získání hodnoty 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x33 0x91 Dálkový klíč Zápis Nabídka 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x0F 0x61 Dálkový klíč Zápis Konec 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x13 0x65 Dálkový klíč Zápis Nahoře 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x0B 0x5D Dálkový klíč Zápis Dole 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x0C 0x5E Dálkový klíč Zápis Doleva 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x0D 0x5F Dálkový klíč Zápis Doprava 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x0E 0x60 Dálkový klíč Zápis Zdroj 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x04 0x56 Dálkový klíč Zápis Zadat 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x15 0x67 Dálkový klíč Zápis Automaticky 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x08 0x5A AMX Zápis Odezva AMX AMX Provozní teplota Čtení Získání hodnoty 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x15 0x03 0x65 Cyklus režimu

světelného zdroje

Čtení Stav 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x0C 0x48 0xA1

Zápis Cyklus režimu

světelného zdroje

0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x36 0x00 0x95

Slovník

Tato část popisuje standardní slovník pojmů používaných u modelů projektorů. Všechny pojmy jsou uvedeny v abecedním pořadí.

POZNÁMKA: Některé pojmy nemusí platit pro váš projektor.

Auto Sync (Automatická synchronizace)

Vestavěná inteligentní funkce pro automatické přizpůsobení, která provádí optimalizaci hodnot Frekvence a Hodiny tak, aby byla zajištěna nejvyšší kvalita obrazu.

Barevný režim

Projektor má přednastaveno několik předdefinovaných barevných režimů pro přizpůsobení potřebám provozu, prostředí a vstupního zdroje.

Barva

Přizpůsobení sytosti barev.

Blank (Prázdný)

Volitelné dočasné skrytí obrazu zobrazeného na projekční ploše, aby byla upoutána pozornost posluchačů.

CEC (Consumer Electronics Control)

Synchronizace operace zapnutí/vypnutí prostřednictvím HDMI připojení. Tj. pokud připojíte ke vstupu HDMI na projektoru zařízení, které rovněž podporuje funkci CEC, tak se po vypnutí napájení projektoru automaticky vypne rovněž napájení připojeného zařízení. Při zapnutí připojeného zařízení se rovněž automaticky zapne napájení projektoru.

Gama

Umožňuje uživateli ručně vybrat křivku stupnice šedé projektoru.

INFORMACE

Zobrazuje režim časování (vstup video signálu), číslo modelu projektoru, sériové číslo a URL webové stránky ViewSonic®.

Jas

Přizpůsobení úrovní jasu obrazu na projekční ploše.

Kontrast

Přizpůsobení rozdílu mezi pozadím obrazu (úroveň černé) a popředím obrazu (úroveň bílé).

Kroužek zvětšení

Ruční přizpůsobení velikosti promítaného obrazu.

Lichoběž. zkreslení

Zkreslení obrazu způsobené jeho projekcí na úhlový povrch. Lze jej přizpůsobit vertikálně prostřednictvím tlačítek pro korekci lichoběžníkového

zkreslení [ / / / ].

Nastavení světelného zdroje

Informace o světelném zdroji projektoru a jeho nastavení lze zobrazit a upravit pomocí položky „Informace o době používání světelného zdroje“ nebo položky „Režim světelného zdroje“.

Nejsvětlejší Režim

Maximalizuje jas promítaného obrazu. Tento režim je ideální pro prostředí, kde je vyžadován velmi vysoký jas, např. při použití projektoru v dobře osvětlených místnostech.

Ostrost

Přizpůsobení kvality obrazu.

Poměr stran

Týká se poměru šířky obrazu k jeho výšce.

Přeskenování

Týká se oříznutí obrazu na obrazovce vašeho monitoru. Nastavení na vašem

monitoru zvětšuje obsah filmu, takže nemůžete vidět nejzazší okraje filmu.

Režim Film

Barevný režim vhodný pro přehrávání barevných filmů, videoklipů z digitálních fotoaparátů nebo DV zařízení prostřednictvím vstupu PC. Nejlepší pro prostředí s malým množstvím světla.

Režim velké nadm. výš.

Volitelný režim pro uživatele, kteří žijí v prostředí s nadmořskou výškou 1 500 m až 3 000 m a teplotou v rozmezí 5 °C až 25 °C. Jeho aktivace vylepší chlazení a výkon projektoru.

Rozsah HDMI

Umožňuje uživateli vybrat rozsah HDMI stupnice šedé 0~255 (vylepšený rozsah), 16~235 (normální rozsah) nebo Automaticky podle detekovaného typu signálu.

RS-232

Standardní kód pro přenos dat se sériovou komunikací používaný pro připojení k jiným zařízením nebo ovladači přes sériový port nebo port LAN.

Standardní režim

Barevný režim navržený pro normální divácké prostředí za denního světla.

Teplota barev

Umožňuje uživatelům vybrat konkrétní nastavení teploty barev pro další vylepšení jejich diváckých zážitků.

Výchozí hodnota projektoru

8 000 K 6 500 K

5 500 K

Umístění projektoru

Promítaný obraz lze přizpůsobit na základě umístění instalace projektoru, tj. instalace pod strop nebo instalace pro zadní projekci.

Výběr vstupu

Přepínání mezi různými možnostmi vstupu, které jsou u projektoru k dispozici.

Vzorek

Promítá mřížku pro usnadnění přizpůsobení obrazu a jemné ladění.

Originální stav projektoru

Obraz se zobrazuje s namodralou bílou. Výchozí teplota barev. Obraz má normální bílý vzhled. Doporučeno pro obecné použití.

Obraz se zobrazuje s načervenalou bílou.

Zaostřovací kroužek

Ruční vylepšení čistoty promítaného obrazu.

Řešení problémů

Obecné problémy

Tato část popisuje některé obecné problémy, se kterými se můžete během používání tohoto projektoru setkat.

Problém Možná řešení

Projektor se nezapne • Zajistěte, aby byl napájecí kabel správně připojen

k projektoru a do napájecí zásuvky.

• Pokud proces chlazení neskončil, počkejte prosím na jeho dokončení a pak zkuste projektor znovu zapnout.

• Pokud výše uvedené nefunguje, zkuste jinou napájecí zásuvku nebo jiné elektrické zařízení ve stejné napájecí zásuvce.

Nezobrazuje se žádný obraz • Zajistěte, aby byl správně připojen kabel zdroje video

signálu a aby byl tento zdroj video signálu zapnutý.

• Pokud není vstupní zdroj vybrán automacky, vyberte správný zdroj pomocí tlačítka Zdroj na projektoru nebo na dálkovém ovladači.

Obraz je rozmazaný • Nastavení Zaostřovacího kroužku pomůže správně

zaostřit projekční objekv.

• Zajistěte, aby byly projektor a projekční plocha ve správné vzájemné poloze. Pokud je to nutné, upravte výšku projektoru, stejně jako úhel a směr projekce.

Dálkový ovladač nefunguje • Zajistěte, aby nebyly mezi dálkovým ovladačem

a projektorem žádné překážky a aby byly ve vzdálenos maximálně 8 m od sebe.

• Baterie mohou být vybité ‑ zkontrolujte je prosím a v případě potřeby je vyměňte.

LED indikátory

Indikátor Stav a popis

Power (Napájení)

Zeleně

bliká Zelená Vypnuto Vypnuto Zapínání projektoru Zelená Vypnuto Vypnuto Normální provoz

Zeleně

bliká

Červená Vypnuto Vypnuto Stahování

Zelená Zelená Zelená Vypalování obrazu vypnuto

Vypnuto Vypnuto Pohotovostní režim

Vypnuto Vypnuto Normální ochlazování při vypínání

Lampa

Zeleně

bliká

Vypnuto Vypnuto Červená Chyba světelného zdroje při normálním provozu

Zelená Vypnuto Červená Chyba při spouštění barevného kolečka

Vypnuto Červená Chyba chlazení při první rozsvícení zdroje světla

Zahřívání/Chlazení

Vypnuto Červená Vypnuto Chyba ventilátoru 1 (skutečná rychlost ventilátoru se liší

od požadované rychlosti).

Vypnuto Červená Červená Chyba ventilátoru 2 (skutečná rychlost ventilátoru se liší

od požadované rychlosti).

Vypnuto Červená Zelená Chyba ventilátoru 3 (skutečná rychlost ventilátoru se liší

od požadované rychlosti).

Vypnuto Červená Oranžová Chyba ventilátoru 4 (skutečná rychlost ventilátoru se liší

od požadované rychlosti).

Červeně

bliká

Červeně

bliká

Červená Červená Červená Chyba rozpojení teplotního snímače 1 (dálková dioda má

Červená Červená Zelená Chyba rozpojení teplotního snímače 2 (dálková dioda má

Zelená Červená Červená Chyba zkratování teplotního snímače 1 (dálková dioda

Vypnuto Červená Zelená Chyba zkratování teplotního snímače 2 (dálková dioda

Oranžová Červená Červená Chyba teploty 1 (příliš vysoká teplota).

Červená Vypnuto Chyba ventilátoru 5 (skutečná rychlost ventilátoru se liší

od požadované rychlosti).

Červeně

bliká

Vypnuto Chyba ventilátoru 6 (skutečná rychlost ventilátoru se liší

od požadované rychlosti).

stav rozpojeného obvodu).

má stav rozpojeného obvodu).

Oranžová Červená Zelená Chyba teploty 2 (příliš vysoká teplota).

Vypnuto Zelená Červená Chyba připojení obvodu ventilátoru IC č. 1 I2C.

Údržba

Obecná bezpečnostní opatření

• Zajistěte, aby byl projektor vypnutý a napájecí kabel odpojený z napájecí zásuvky.

• Nikdy neodstraňujte žádné součás projektoru. Pokud potřebujete vyměnit jakýkoli díl projektoru, kontaktujte společnost ViewSonic® nebo jejího distributora.

• Nikdy nestříkejte ani nelijte žádnou tekunu přímo na pouzdro přístroje.

• S projektorem zacházejte opatrně, protože na projektoru tmavší barvy může být v případě odření poškození viditelnější, než na projektoru světlejší barvy.

Čištění objektivu

• Pro odstranění prachu použijte nádobku se stlačeným vzduchem.

• Pokud není objekv stále čistý, použijte papír na čištění objekvů nebo navlhčete jemný hadřík v prostředku na čištění objekvů a jemně otřete povrch objekvu.

VÝSTRAHA: Objekv nikdy nečistěte materiály s brusným účinkem.

Čištění pouzdra

• Pro odstranění nečistot a prachu používejte jemný a suchý hadřík bez chuchvalců.

• Pokud není pouzdro stále čisté, naneste malé množství slabého čiscího prostředku bez čpavku a lihu, který nemá brusný účinek, na čistý jemný hadřík bez chuchvalců a očistěte povrch.

VÝSTRAHA: Nikdy nepoužívejte vosk, líh, benzín, ředidlo nebo jiné chemické čiscí

prostředky.

Skladování projektoru

Pokud chcete projektor na delší dobu uskladnit:

• Zajistěte, aby byla teplota a vlhkost místa pro uskladnění v doporučeném rozsahu.

• Zatáhněte kompletně nastavitelné nožky.

• Vyjměte baterie z dálkového ovladače.

• Zabalte projektor do původního nebo jiného vhodného obalu.

Vyloučení odpovědnosti

• Společnost ViewSonic® nedoporučuje používat pro čištění objekvu nebo pouzdra jakýchkoli čiscích prostředků založených na čpavku nebo lihu. Bylo hlášeno, že některé chemické čiscí prostředky poškozují objekv a/nebo pouzdro projektoru.

• Společnost ViewSonic® nenese odpovědnost za poškození způsobení použim čiscích prostředků založených na čpavku nebo lihu.

Informace o světelném zdroji

Tato část vám umožní lépe porozumět světelnému zdroji.

Doba používání světelného zdroje

Během provozu projektoru se pomocí vestavěného časovače automaticky počítá doba používání světelného zdroje (v hodinách).

Zjištění počtu hodin provozu světelného zdroje:

1. Stisknutím tlačítka Menu (Nabídka) otevřete OSD nabídku a přejděte na: Pokročilé > Nastavení světelného zdroje >

Informace o době používání světelného zdroje.

2. Stiskněte tlačítko Zadat ‑ zobrazí se okno

Informace o době používání světelného zdroje:

3. Stisknutím tlačítka Exit (Konec) ukončete nabídku.

Prodloužení životnosti světelného zdroje

Pro prodloužení životnosti světelného zdroje můžete v OSD nabídce upravit následující položky.

Nastavení položky Režim světelného zdroje

Nastavení projektoru do režimu Eco, Dynamic Eco, nebo SuperEko+ snižuje hlučnost systému, spotřebu energie a prodlužuje provozní životnost světelného zdroje.

Režim světelného zdroje Popis

Normální Poskytuje maximální jas lampy.

Eco

Dynamic Eco

SuperEko+

Snížení spotřeby energie lampy o 21 % a snížení jasu a hlučnosti ventilátoru.

Snížení spotřeby energie lampy o max. 35 % podle úrovně jasu v obsahu.

Snížení spotřeby energie lampy o 63% a snížení jasu pro prodloužení životnosti lampy a snížení hlučnosti ventilátoru.

Pro nastavení položky Režim světelného zdroje otevřete OSD nabídku a přejděte na: Pokročilé > Nastavení světelného zdroje > Režim světelného zdroje a stisknutím tlačítek / proveďte výběr a stiskněte tlačítko Enter.

Nastavení automatického vypnutí

Umožňuje automatické vypnutí projektoru po nastavené době, jestliže není detekován žádný vstupní zdroj.

Otevřete OSD nabídku a přejděte na: SPRÁVA NAPÁJENÍ > Chytrá energie > Automatické vypnutí a stisknutím tlačítek

funkci zakažte nebo nastavte čas.

Doba pro výměnu světelného zdroje

Když se rozsvítí indikátor Light Source (Světelný zdroj), nainstalujte novou lampu nebo se obraťte na vašeho prodejce.

VÝSTRAHA: Stará lampa může způsobit poruchu funkce projektoru a v ojedinělých

případech může i explodovat.

Výměna světelného zdroje

Doporučujeme vypnout napájení, odpojit projektor z napájecí zásuvky a kontaktovat kvalifikovaného servisního technika s žádostí o výměnu lampy.

Regulační a servisní informace

Informace o kompatibilitě

V této části jsou uvedeny všechny související regulační požadavky a prohlášení. Pro ověření příslušného použití se podívejte na typové štítky a související značky na přístroji.

Prohlášení o kompatibilitě s FCC

Toto zařízení vyhovuje části 15 Předpisů FCC. Provoz je podmíněn splněním následujících dvou podmínek: (1) toto zařízení nesmí způsobovat nežádoucí rušení a (2) toto zařízení musí být odolné vůči jakémukoliv přijatému rušení včetně toho, které může způsobovat jeho nežádoucí provoz. Testy prokázaly, že toto zařízení splňuje limity pro digitální zařízení Třídy B podle části 15 Předpisů FCC.

Tyto limity jsou stanoveny tak, aby poskytovaly přiměřenou ochranu proti škodlivému vzájemnému rušení při instalaci v obytných budovách. Toto zařízení generuje, používá a může vyzařovat vysokofrekvenční energii, a pokud není nainstalováno a používáno v souladu s pokyny, může způsobovat nežádoucí rušení rádiové komunikace. Neexistuje však žádná záruka, že při konkrétní instalaci nebude k rušení docházet. Pokud zařízení způsobuje nežádoucí rušení příjmu rozhlasu nebo televize, které může být potvrzeno vypnutím a zapnutím tohoto zařízení, může se uživatel pokusit napravit toto rušení některým z následujících opatření:

• Změnou orientace nebo přemístěním přijímací antény.

• Zvětšením vzdálenosti mezi zařízením a přijímačem.

• Připojením zařízení do zásuvky v jiném okruhu, než ve kterém je zapojen rušený přijímač.

• Konzultací problému s prodejcem nebo zkušeným opravářem radiopřijímačů/ televizorů.

VAROVÁNÍ: Upozorňujeme vás, že jakékoli změny nebo úpravy, které nejsou

výslovně schváleny stranou odpovědnou za kompabilitu, mohou způsobit odebrání oprávnění používat toto zařízení.

Prohlášení Industry Canada

CAN ICES‑3 (B)/NMB‑3(B)

Shoda s CE pro evropské země

Toto zařízení vyhovuje Směrnici o elektromagnetické kompatibilitě 2014/30/EU a Směrnici o nízkonapěťových zařízeních 2014/35/EU.

Následující informace platí pouze pro členské země EU:

Značka zobrazená vpravo označuje kompatibilitu se Směrnicí o odpadních elektrických a elektronických zařízeních 2012/19/EU (OEEZ). Tato značka uvádí požadavek NELIKVIDOVAT zařízení jako netříděný komunální odpad, ale využít systémy pro sběr a likvidaci odpadu podle místních zákonů.

Prohlášení o kompatibilitě s RoHS2

Tento produkt byl navržen a vyroben v souladu se Směrnicí 2011/65/EU Evropského parlamentu a Rady pro zamezení používání určitých nebezpečných látek v elektrických a elektronických zařízeních (Směrnice RoHS2) a je považován za produkt, který vyhovuje maximálním hodnotám koncentrací vydaným výborem European Technical Adaptation Committee (TAC) a uvedeným níže:

Látka Navržená maximální

koncentrace

Kadmium (Cd) 0,01% <0,01 % Olovo (Pb) 0,1% <0,1% Rtuť (Hg) 0,1% <0,1% Šestimocný chróm (Cr6+) 0,1% <0,1% Polybromované bifenyly (PBB) 0,1% <0,1% Estery polybromovaných difenylů (PBDE) 0,1% <0,1% Bis (2‑Ethylhexyl) ftalát (DEHP) 0,1% <0,1% Benzyl butyl ftalát (BBP) 0,1% <0,1% Dibutyl ftalát (DBP) 0,1% <0,1% Diisobutyl ftalát (DIBP) 0,1% <0,1%

Skutečná

koncentrace

Některé uvedené výše komponenty produktů jsou osvobozeny podle Přílohy III Směrnic RoHS2, jak je uvedeno níže:

• Rtuť v zářivkách se studenou katodou a zářivkách s externí elektrodou (CCFL a EEFL) pro speciální účely nepřesahující (na zářivku):

» Malá délka (500 mm): maximálně 3,5 mg na zářivku. » Střední délka (> 500 mm a < 1 500 mm): maximálně 5 mg na zářivku. » Velká délka (> 1 500 mm): maximálně 13 mg na zářivku.

• Olovo ve skle obrazovek.

• Olovo ve skle zářivek nepřesahující 0,2 % podle hmotnosti.

• Olovo jako prvek slitiny v hliníku obsahujícím až 0,4 % olova podle hmotnosti.

• Měděná slitina obsahující až 4 % olova podle hmotnosti.

• Olovo v pájkách s vysokou teplotou tavení (tj. slitiny založené na olovu obsahující 85 % nebo více olova podle hmotnosti).

• Elektrické a elektronické komponenty obsahující olovo ve skle nebo keramice jiné, než dielektrická keramika v kondenzátorech, např. piezoelektronická zařízení, nebo ve skle či keramice pojivových směsí.

Omezení nebezpečných látek pro Indii

Prohlášení o omezení nebezpečných látek (Indie). Tento produkt splňuje „India E‑waste Rule 2011“ (Indická pravidla pro elektronický odpad z roku 2011), která zakazují používání olova, rtuti, šestimocného chrómu, polybromovaných bifenylů nebo éterů polybromovaných difenylů v koncentracích přesahujících 0,1 % hmotnosti a 0,01 % hmotnosti pro kadmium, kromě výjimek stanovených v Plánu 2 těchto Pravidel.

Likvidace produktu na konci jeho životnosti

Společnost ViewSonic® chrání životní prostředí a snaží se podporovat ekologickou práci a život. Děkujeme vám za podporu chytřejších a ekologičtějších produktů. Další informace naleznete na webových stránkách společnosti ViewSonic®.

USA a Kanada:

http://www.viewsonic.com/company/green/recycle‑program/

Evropa:

http://www.viewsoniceurope.com/uk/support/recycling‑information/

100

Viewsonic PG707X User Guide [cs]

Specifications and Main Features

Frequently Asked Questions

User Manual

Bezpečnostní opatření - Obecná

Přednosti

Obsah balení

Popis produktu

Projektor

Ovládací prvky a funkce

Připojovací porty

Dálkový ovladač

Ovládací prvky a funkce

Efektivní dosah dálkového ovladače

Výměna baterií v dálkovém ovladači

Počáteční nastavení

Volba umístění

Rozměry projekce

PG707X

Obraz 4 : 3 na projekční ploše 4 : 3

Obraz 4 : 3 na projekční ploše 16 : 10

PG707W

Obraz 16 : 10 na projekční ploše 16 : 10

Obraz 16 : 10 na projekční ploše 4 : 3

Montáž projektoru

Zabránění neoprávněnému použití

Používání bezpečnostního otvoru

Používání funkce Heslo

Nastavení hesla

Změna hesla

Zákaz funkce Heslo

Zapomenutí hesla

Postup obnovy hesla

Uzamknutí ovládacích tlačítek

Vytvoření připojení

Připojení napájení

Připojení ke zdrojům video signálu

Připojení přes HDMI

Připojení Kompozitní video

Připojení ke zdrojům počítačového signálu

Připojení přes VGA

Připojení přes výstup VGA

Připojení přes výstup Audio

Ovládání

Zapnutí/vypnutí projektoru

Zapnutí projektoru

První aktivace

Vypnutí projektoru

Volba vstupního zdroje

Přizpůsobení promítaného obrazu

Přizpůsobení výšky projektoru a úhlu projekce

Automatické přizpůsobení obrazu

Jemné doladění velikosti a čistoty obrazu

Korekce lichoběžníkového zkreslení

Úprava ve 4 rozích

Skrytí obrazu

Ovládání projektoru prostřednictvím sítě LAN

Konfigurace Nastavení řízení sítě LAN

Ovládání projektoru prostřednictvím webového prohlížeče

Informace o Crestron e-Control®

Podpora formátů PJLink™, SNMP, AMX a Xpanel

Funkce nabídek

Obecné ovládání nabídky na projekční ploše (OSD)

Strom nabídky na projekční ploše (OSD)

Nabídka ZOBRAZENÍ

Nabídka OBRAZ

Nabídka SPRÁVA NAPÁJENÍ

Nabídka ZÁKLADNÍ

Nabídka POKROČILÉ

Nabídka SYSTÉM

Nabídka INFORMACE

Dodatek

Technické údaje

Rozměry projektoru

Tabulka časování

Analog RGB

HDMI (PC)

HDMI (Video)

Video

Tabulka IČ ovládání
