PG707X/PG707W

Проектор Руководство пользователя

ВАЖНО! Прочтите это Руководство пользователя, чтобы узнать важные сведения о том, как устанавливать

и безопасно использовать это изделие, а также как зарегистрировать его для обслуживания в будущем.

Приведенная в этом Руководстве пользователя информация о гарантийном обслуживании описывает

случаи, на которые распространяется ограниченная гарантия корпорации ViewSonic. Эта информация также

опубликована на нашем веб-сайте http://www.viewsonic.com на английском и на других языках, которые

можно выбрать в окне "Регион" в правом верхнем углу главной страницы нашего веб-сайта. “Antes de operar

su equipo lea cu idadosamente las instrucciones en este manual”

Номер модели: VS18090/VS18089

Название модели: PG707X/PG707W

Благодарим вас за выбор ViewSonic®!

Как ведущий мировой поставщик визуальных решений, компания ViewSonic® стремится превосходить ожидания пользователей во всех странах в плане технологического совершенства, инноваций и простоты. В компании ViewSonic® мы считаем, что наши изделия могут положительно повлиять на мир, и мы уверены, что выбранное вами изделие ViewSonic® будет служить вам надежно и долго.

Еще раз благодарим вас за выбор ViewSonic®!

Меры безопасности - общие сведения

Перед использованием проектора изучите следующие Меры безопасности.

• Сохраните это Руководство пользователя в надежном месте для наведения справок в будущем.

• Прочитайте все предупреждения и выполняйте все инструкции.

• Обеспечьте минимум 20" (50 см) свободного пространства вокруг проектора для надлежащей вентиляции.

• Установите проектор в хорошо проветриваемом помещении. Ничего не кладите на проектор, чтобы не мешать выводу тепла из него.

• Не ставьте проектор на неровную или неустойчивую поверхность. Проектор может упасть, причинив травму пользователю, или выйти из строя.

• Не наклоняйте проектор под углом более 10° влево или вправо и под углом 15° вперед или назад.

• Не смотрите в объектив во время работы проектора. Мощный луч света опасен для глаз.

• При включении лампы проектора обязательно открывайте затвор объектива или снимайте его крышку.

• Когда проектор работает, не загораживайте объектив никакими предметами, так как это может привести к их нагреванию и деформации, а также к возгоранию.

• Во время работы лампа проектора очень сильно нагревается. Перед заменой лампы нужно дать проектору остыть в течение приблизительно 45 минут.

• Не используйте лампы с истекшим номинальным сроком службы. При использовании сверх установленного срока службы лампа может разбиться, хотя такое бывает редко.

• Запрещается заменять лампу и другие электронные компоненты, не вынув сначала вилку шнура питания проектора из розетки.

• Не пытайтесь разбирать этот проектор. Внутри проектора - опасное для жизни высокое напряжение, которое может стать причиной смерти при случайном контакте с деталями, находящимися под напряжением.

• Переносите проектор осторожно, чтобы не уронить и не ударить его.

• Не кладите тяжелые предметы на проектор и соединительные кабели.

• Не устанавливайте проектор вертикально на торец. Это может вызвать падение и повреждение проектора или причинить травму пользователю.

• Не подвергайте проектор воздействию прямого солнечного света или других источников непрерывного тепла. Не устанавливайте его рядом с источниками тепла, такими как батареи отопления или нагревательные приборы, кухонные плиты и другие устройства (в том числе усилители), из-за чего температура проектора может возрасти до опасного уровня.

• Не ставьте емкости с жидкостью на проектор или рядом с ним. Попадание жидкости внутрь корпуса может привести к выходу проектора из строя. В случае попадания жидкости внутрь проектора отсоедините его от источника питания и обратитесь в местный сервисный центр для технического обслуживания.

• Во время работы проектора вы можете ощутить поток теплого воздуха со специфическим запахом из вентиляционной решетки проектора. Это нормальное явление и не является неисправностью.

• Помните, что поляризованная вилка или вилка с контактом заземления обеспечивает вашу безопасность. В поляризованной вилке есть два ножевых контакта, один из которых шире другого. У вилки с контактом заземления есть два ножевых контакта и заземляющий штыревой контакт. Широкий ножевой контакт и третий ножевой контакт обеспечивают вашу безопасность. Если вилка не подходит к вашей розетке, то купите переходник и не прикладывайте силу, чтобы вставить вилку в розетку.

• При подключении к розетке НЕ удаляйте заземляющий контактный вывод. Следите за тем, чтобы заземляющие контактные выводы ВСЕГДА БЫЛИ НА МЕСТЕ.

• Защитите шнур питания, чтобы на него нельзя было зацепиться или наступить на него, особое внимание уделите вилке и точке выхода шнура питания из корпуса протектора.

• В некоторых странах напряжение в сети НЕ стабильно. Этот проектор рассчитан на безотказную эксплуатацию при напряжении сети питания перем. тока от 100 до 240 В, однако пропадание питания и скачки напряжения свыше ±10 В могут вывести проектор из строя. Поэтому при опасности сбоев питания или скачков напряжения советуем подключать проектор через стабилизатор напряжения, фильтр от скачков напряжения или источник бесперебойного питания (ИБП).

• Заметив дым, необычный шум или странный запах, немедленно выключите проектор и обратитесь к продавцу или в компанию ViewSonic®. Продолжать пользоваться проектором опасно.

• Используйте только дополнительные принадлежности, которые указаны изготовителем.

• Вынимайте вилку шнура питания от розетки, если проектор подолгу не используется.

• Все виды технического обслуживания должны проводить специалисты сервисного центра.

ВНИМАНИЕ! Это устройство испускает опасное видимое излучение. Как и при

использовании любого источника яркого света, не смотрите прямо на испускаемый луч света. RG2 IEC 62471-5:2015.

Меры безопасности - крепление на потолке

Перед использованием проектора изучите следующие Меры безопасности.

Если вы собираетесь закрепить проектор на потолке, то мы настоятельно советуем использовать правильно подобранный комплект для потолочного крепления проектора, а также проверить безопасность и надежность крепления.

Использование неподходящего комплекта для потолочного крепления опасно, так как проектор может упасть с потолка из-за неправильного крепления или применения шурупов неподходящего диаметра или длины.

Комплект для потолочного крепления проектора можно купить в том же магазине, где был куплен проектор. Мы советуем дополнительно купить специальный защитный тросик и надежно прикрепить один его конец к расположенному на корпусе проектора разъему для защиты от кражи, а другой - к скобе кронштейна потолочного крепления. Помимо защиты от кражи, этот тросик позволит предотвратить падение проектора в случае ослабления затяжки шурупов крепежного кронштейна.

Содержание

Меры безопасности - общие сведения ..................... 3

Характеристики ...................................................................................................10

Комплект поставки .............................................................................................10

Общие сведения об устройстве .........................................................................11

Проектор .............................................................................................................. 11

Органы управления и их назначение ...................................................................... 11

Разъемы ..................................................................................................................... 12

Пульт ДУ ............................................................................................................... 13

Органы управления и их назначение ...................................................................... 13

Зона действия пульта ДУ .......................................................................................... 14

Замена батареек в пульте ДУ ................................................................................... 14

Первоначальная настройка ..................................... 15

Выбор места для установки ...............................................................................15

Проекционные размеры ....................................................................................16

PG707X .................................................................................................................. 16

Изображение формата 4:3 на экране формата 4:3 ................................................ 16

Изображение формата 4:3 на экране формата 16:10 ............................................ 17

PG707W ................................................................................................................ 18

Изображение формата 16:10 на экране формата 16:10 ........................................ 18

Изображение формата 16:10 на экране формата 4:3 ............................................ 19

Монтаж проектора .............................................................................................20

Предотвращение несанкционированного использования .............................21

Использование гнезда для защиты .................................................................... 21

Использование функции защиты паролем ....................................................... 22

Установка пароля ...................................................................................................... 22

Изменение пароля .................................................................................................... 23

Отключение функции защиты паролем .................................................................. 23

Если забудете пароль................................................................................................ 24

Процедура восстановления пароля ......................................................................... 24

Блокировка кнопок управления ......................................................................... 25

Подключения ........................................................... 26

Подключение к сети питания .............................................................................26

Подключение источникам видеосигнала .........................................................27

Подключение через разъем HDMI ..................................................................... 27

Подключение композитного видеосигнала ...................................................... 28

Подключение к компьютеру ..............................................................................29

Подключение сигнала VGA ................................................................................. 29

Подключение выходного сигнала VGA .............................................................. 29

Подключение к звуковому устройству ..............................................................30

Эксплуатация ........................................................... 31

Включение и выключение проектора ...............................................................31

Включение проектора ......................................................................................... 31

Первая активация ...................................................................................................... 31

Выключение проектора ...................................................................................... 32

Выбор источника входного сигнала ..................................................................33

Регулировка проецируемого изображения .....................................................34

Регулировка высоты проектора и угла проецирования ......................................... 34

Автоматическая настройка изображения ............................................................... 34

Точная настройка размера и резкости изображения ....................................... 34

Коррекция трапецеидальных искажений ......................................................... 35

Регулировка по 4 углам ....................................................................................... 36

Скрытие изображения ........................................................................................36

Управление проектором по локальной сети ....................................................37

Настройка параметров Настр. упр. по ЛС .......................................................... 37

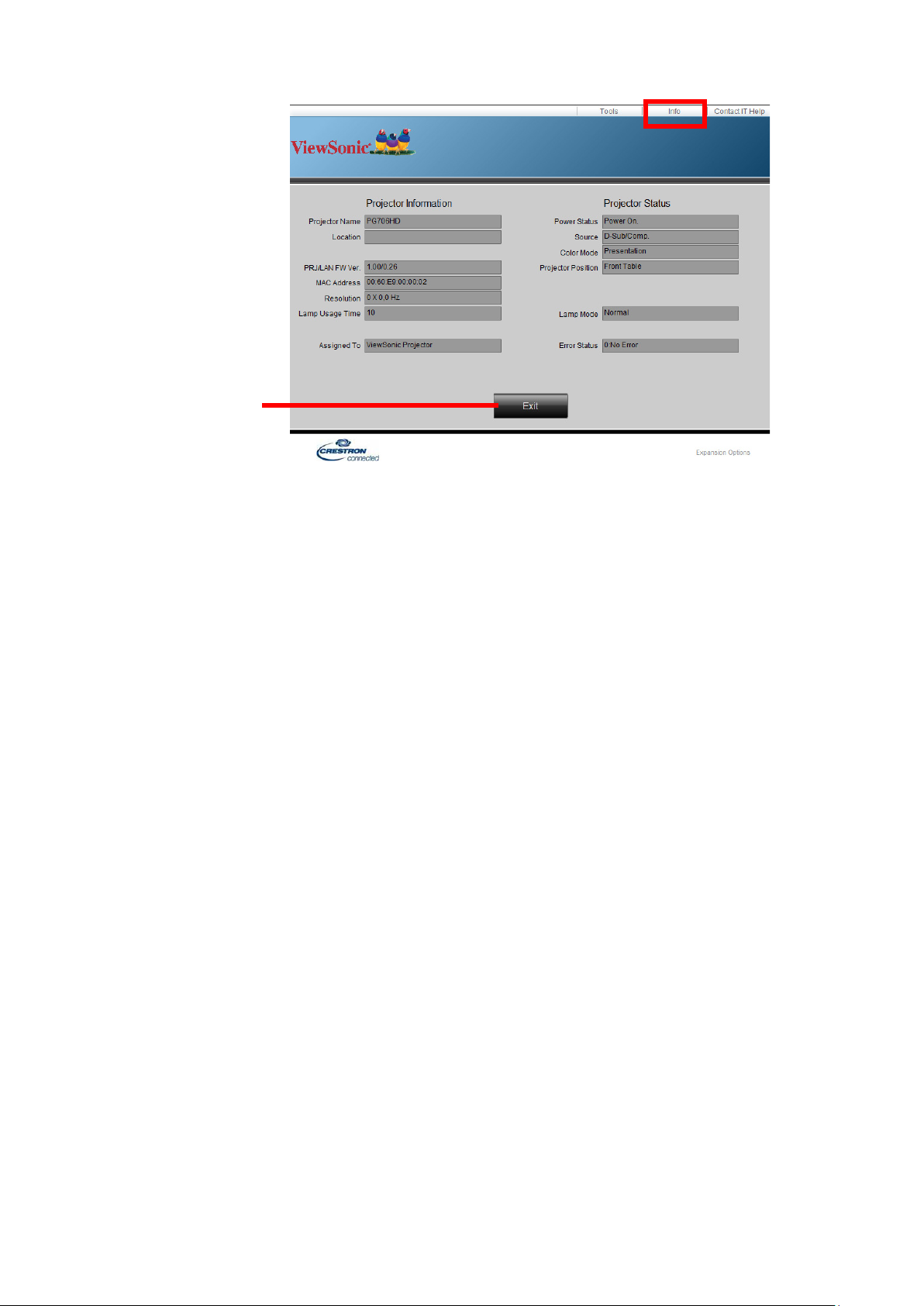

Управление проектором с помощью веб-браузера ......................................... 39

Сведения о системе управления Crestron e-Control® ....................................... 43

Поддерживаются форматы PJLink™, SNMP, AMX и Xpanel ............................... 46

Функции меню ......................................................... 47

Общий порядок работы с экранным меню ......................................................47

Дерево экранных меню ......................................................................................48

Меню ДИСПЛЕЙ ..................................................................................................54

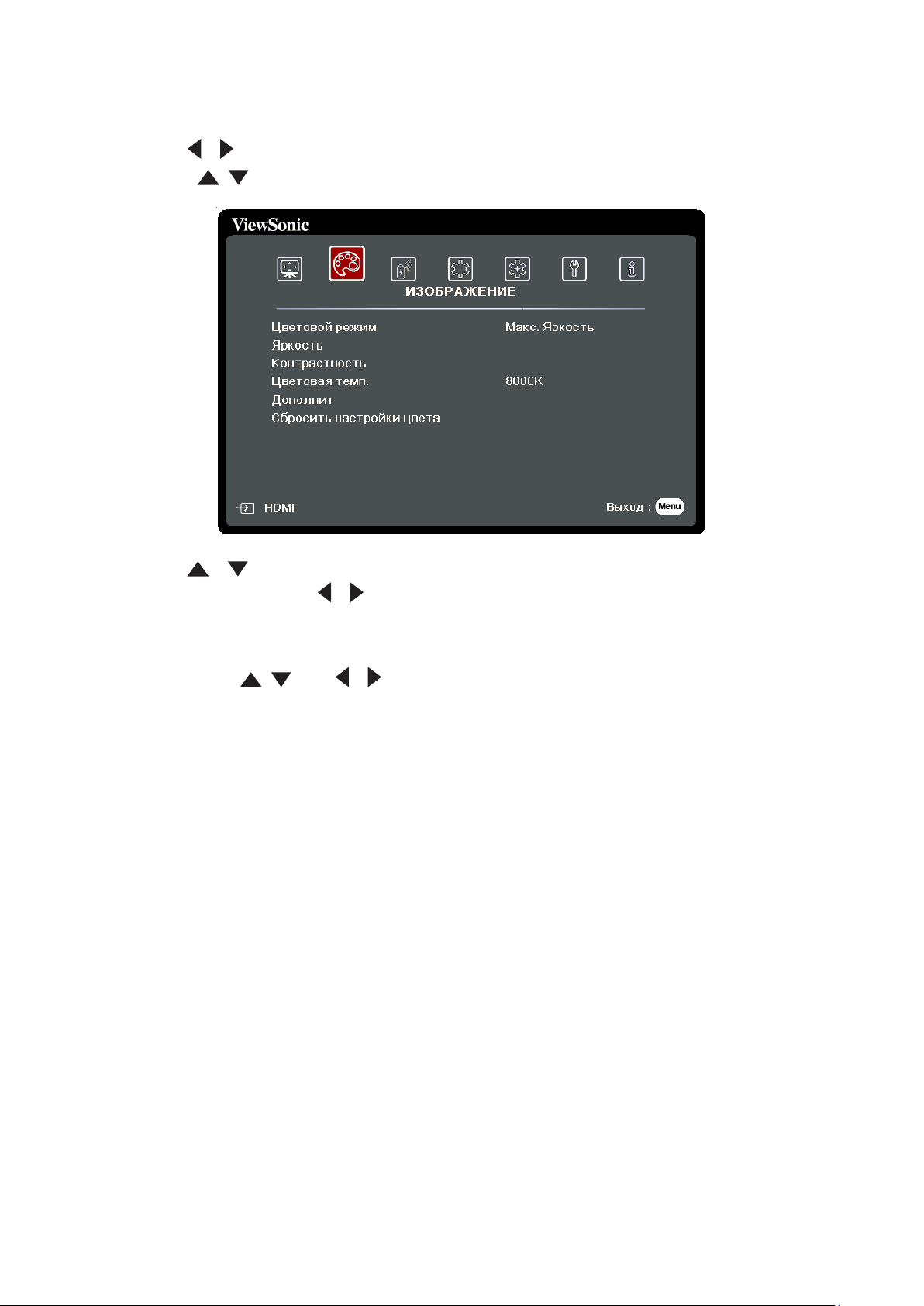

Меню ИЗОБРАЖЕНИЕ .........................................................................................57

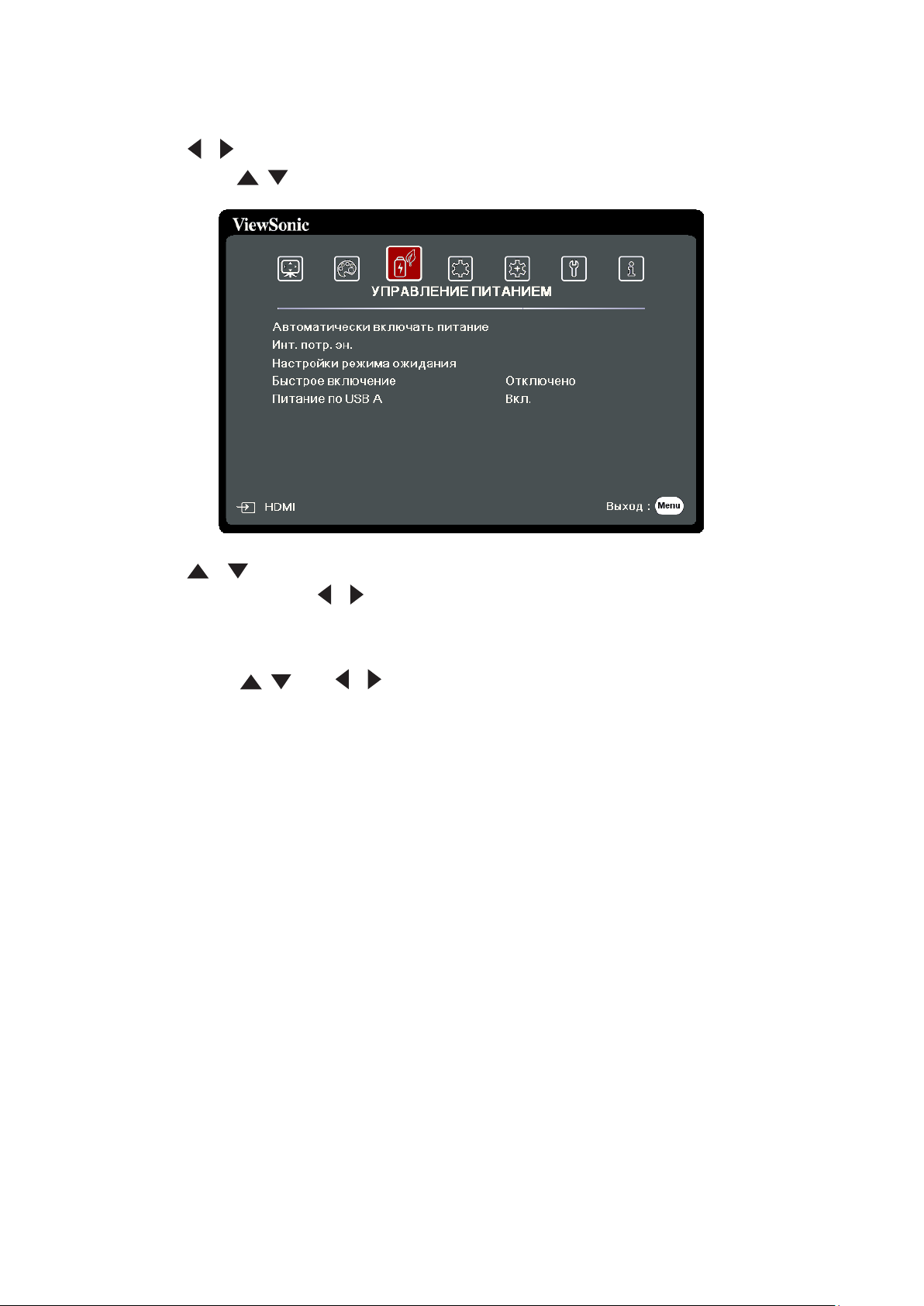

Меню УПРАВЛЕНИЕ ПИТАНИЕМ ........................................................................61

Меню ОСНОВНЫЕ ...............................................................................................64

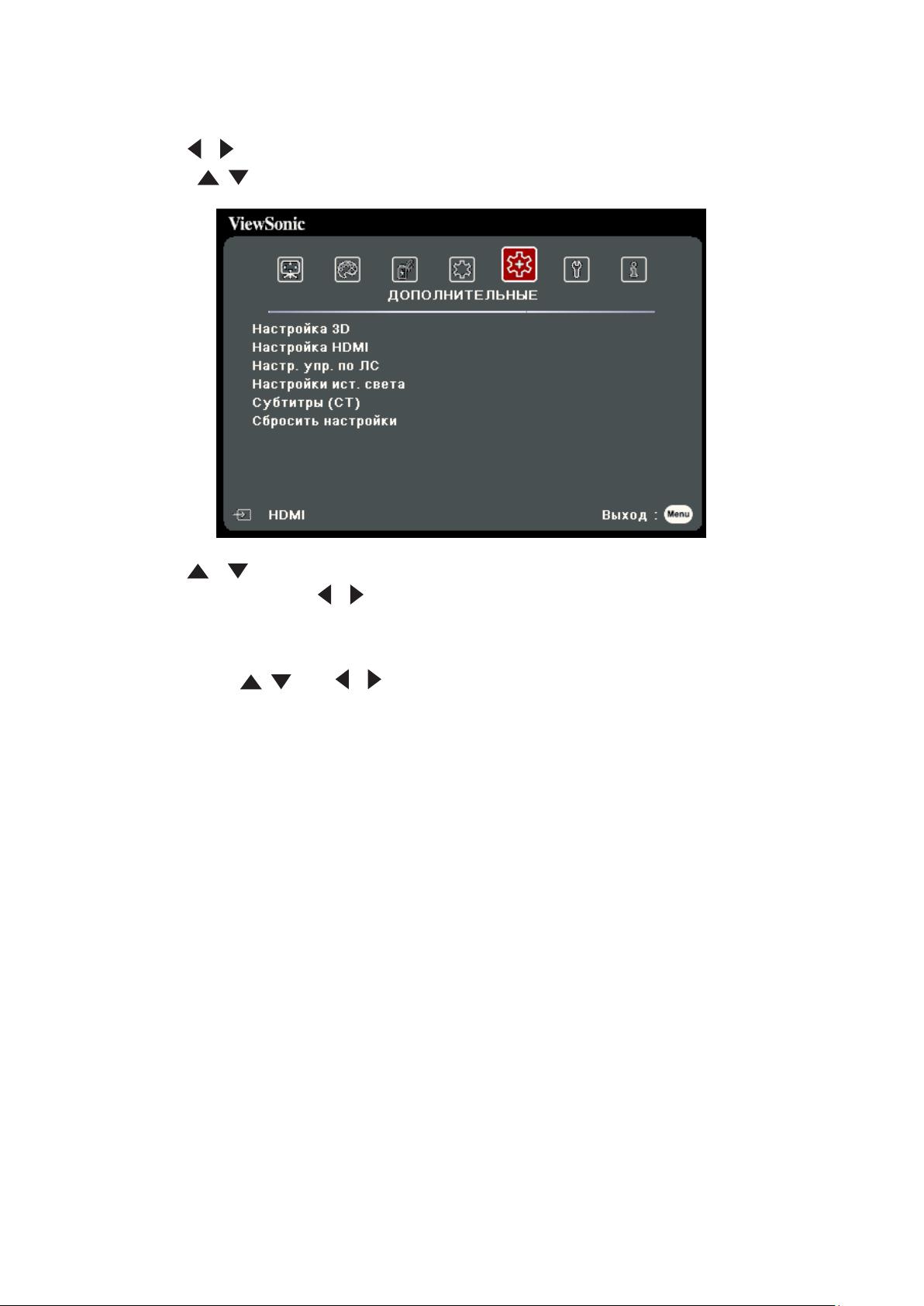

Меню ДОПОЛНИТЕЛЬНЫЕ .................................................................................67

Меню СИСТЕМА ..................................................................................................72

Меню ИНФОРМАЦИЯ .........................................................................................75

Приложение ............................................................ 76

Технические характеристики .............................................................................76

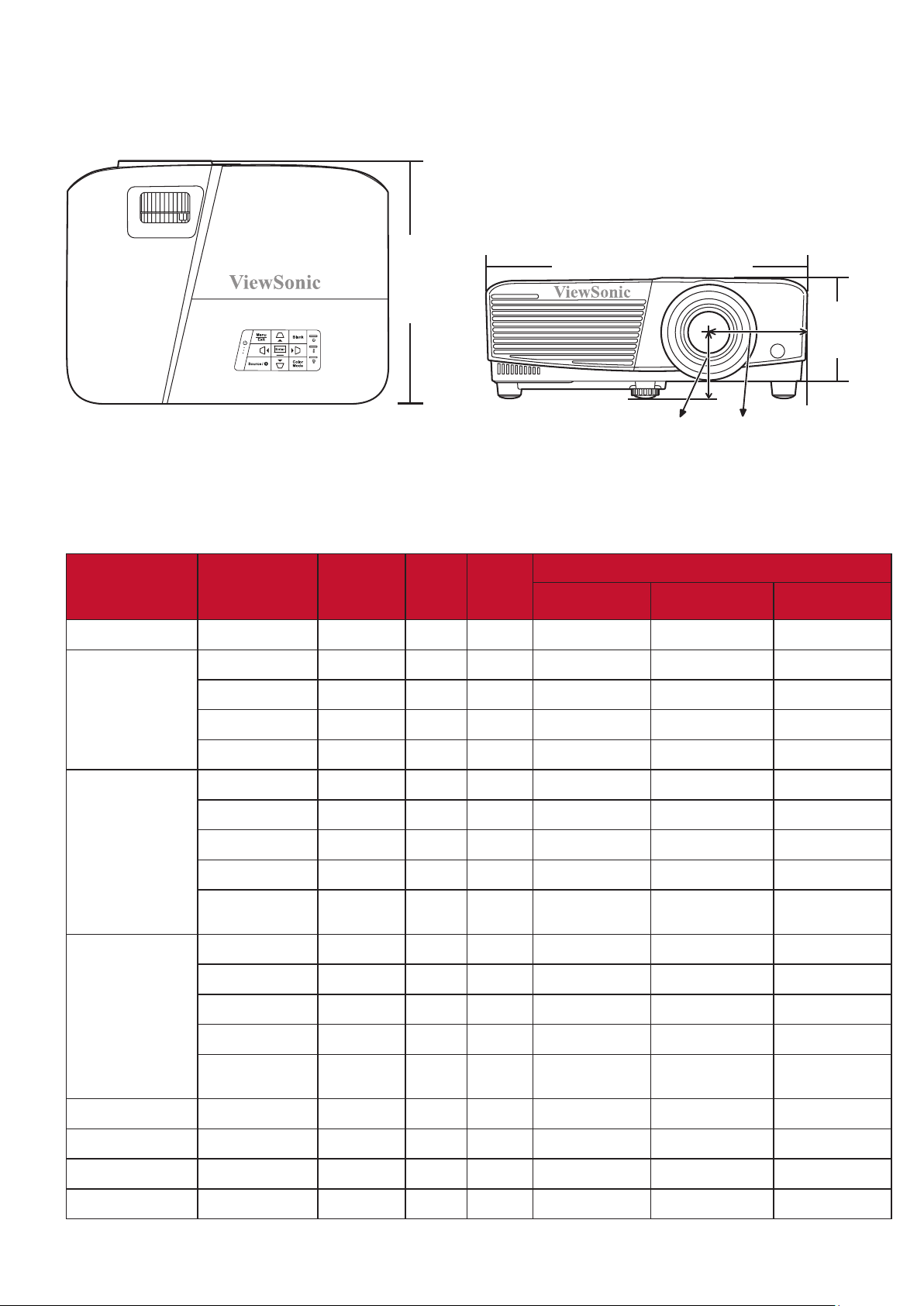

Размеры проектора ............................................................................................. 77

Поддерживаемые режимы синхронизации .....................................................77

Аналоговый RGB .................................................................................................. 77

HDMI (режим ПК) ................................................................................................. 79

HDMI (Видео) ....................................................................................................... 80

Видео .................................................................................................................... 80

Таблица кодов ИК-управления ..........................................................................81

Код адреса ...........................................................................................................82

Таблица команд RS-232 ......................................................................................83

Назначение контактов ......................................................................................... 83

Интерфейс ............................................................................................................ 83

Таблица команд ................................................................................................... 83

Список терминов ................................................................................................90

Устранение неполадок .......................................................................................93

Проблемы общего характера ............................................................................. 93

Индикаторы ......................................................................................................... 94

Обслуживание .....................................................................................................95

Общие меры безопасности ................................................................................ 95

Чистка объектива ................................................................................................. 95

Чистка корпуса ..................................................................................................... 95

Хранение проектора ............................................................................................ 95

Отказ от ответственности .................................................................................... 95

Информация об источнике света.......................................................................96

Наработка источника света ................................................................................. 96

Продление срока службы источника света ....................................................... 96

Сроки замены источника света .......................................................................... 97

Замена источника света ...................................................................................... 97

Нормативная информация и информация по

обслуживанию ......................................................... 98

Информация о соответствии требованиям ......................................................98

Заявление о соответствии требованиям Федеральной Комиссии по связи

(ФКС) США ............................................................................................................ 98

Заявление о соответствии требованиям Министерства промышленности

Канады:................................................................................................................. 98

Соответствие требованиям CE для стран Европы ............................................. 98

Заявление о соответствии требованиям Директивы RoHS2 ............................ 99

Установленные в Индии ограничения на содержание опасных веществ .... 100

Утилизация продукта и окончание срока его службы .................................... 100

Информация об авторских правах ..................................................................101

Обслуживание клиентов ................................................................................... 102

Ограниченная гарантия ..................................................................................... 103

Ограниченная гарантия: Мексика .................................................................... 106

Введение

Проектор ViewSonic PG707X/PG707W обеспечивают высокую яркость 4000 люмен ANSI, коэффициент контрастности 22000:1 и превосходную детализацию независимо от освещенности помещения. Он поддерживает разные способы подключения и подходит для использования в помещениях небольшой и средней площади, таких как переговорная комната или учебная аудитория.

Характеристики

• Очень долгий срок службы лампы - 20.000 часов.

• Функция энергосбережения, уменьшающая энергопотребление лампы на 60%, если в течение заданного времени не будет обнаружен входной сигнал.

• Через разъем USB Type A, подключив адаптер беспроводной связи, можно в потоковом режиме воспроизводить содержимое с HDMI-источника, а также подавать питание и обновлять встроенное ПО.

• 7 цветовых режимов для разных целей проецирования.

• Таймер презентации для лучшего контроля времени во время презентации.

• Настр. ЛС, позволяющие управлять состоянием проектора с удаленного компьютера.

• Поддерживается отображение 3D.

• Когда включен режим энергосбережения, потребляется менее 0,5 Вт электроэнергии.

• Быстрый автопоиск позволяет быстрее обнаруживать источник входного сигнала.

• Автоподстройка нажатием одной кнопки обеспечивает наилучшее качество отображения (только для аналогового сигнала).

• Цифровая коррекция трапецеидальных искажений и/или регулировка по 4 углам для исправления искаженных изображений.

• Возможность отображения 1,07 млрд цветов.

• Экранные меню на нескольких языках.

• Функция HDMI CEC (Consumer Electronics Control - Управление бытовой электронной аппаратурой) позволяет синхронно включать/выключать питание проектора и совместимого со стандартом CEC проигрывателя DVD-дисков, подключенного к входному разъему HDMI проектора.

Комплект поставки

• Проектор

• Шнур питания

• Видеокабель

ПРИМЕЧАНИЕ: Входящие в комплект поставки шнур питания и видеокабели могут

отличаться в зависимости от вашей страны. За дополнительными сведениями обратитесь к местному продавцу.

• Пульт ДУ и батарейки

• Краткое руководство

Общие сведения об устройстве

Проектор

Органы управления и их назначение

Индикатор питания

Индикатор температуры

Индикатор источника света

Вентиляционное отверстие (выпуск горячего воздуха)

Ножка регулировки

Проекционный объектив

Кнопка Описание

[ ] Питание

Попеременное переключение проектора между режимами ожидания и включения питания.

[ / / / ] Кнопки коррекции трапецеидальных искажений

[ / / / ] Влево/Вправо/Вверх/Вниз

Ручная коррекция искажений изображения, возникающих при проецировании не под прямым углом к экрану.

Выбор нужных пунктов меню и регулировка значений параметров, когда активировано экранное меню.

Кольцо фокусировки

Кольцо масштабирования

Приемник ИК-сигнала от пульта ДУ

Menu/Exit Включение или выключение экранного меню. Source Отображение панели выбора источника входного

сигнала.

(Справка)

Отображение меню СПРАВКА после нажатия и

удержания в течение 3 секунд. Blank Скрытие изображения с экрана. Enter Активация выбранного пункта экранного меню, когда

активировано экранное меню.

Отображение меню Рег. углов.

Color Mode Отображение панели выбора цветового режима.

Разъемы

1 2 3 4 5 6 7 8 9 10



Разъем сетевого шнура питания

Гнездо замка защиты

Отверстия для крепления на потолке

Разъем Описание

[1] AUDIO OUT Разъем выходного звукового сигнала. [2] AUDIO IN Разъем входного звукового сигнала. [3] USB 5V/1.5A OUT Разъем USB Type A. [4] HDMI 1 Разъем HDMI. [5] HDMI 2 Разъем HDMI. [6] COMPUTER Разъем входного сигнала RGB (ПК).

[7] MONITOR OUT Разъем выходного сигнала RGB (ПК). [8] RS-232 Разъем управления RS-232.

[9] VIDEO Разъем композитного видео. [10] RJ-45 Порт локальной сети.

Защитная скоба

1212

Пульт ДУ

Органы управления и их назначение

Кнопка Описание

On/ Off

COMP

HDMI 1

HDMI 2

Auto Sync

Source

[ / / / ] Кнопки коррекции трапецеидальных искажений Enter

Попеременное переключение между режимами ожидания и включения питания.

Выбор разъема COMPUTER IN в качестве источника входного сигнала для отображения.

Выбор разъема HDMI 1 в качестве источника входного сигнала для отображения.

Выбор разъема HDMI 2 в качестве источника входного сигнала для отображения.

Автоматическое определение оптимальных частот синхронизации проецируемого изображения.

Отображение панели выбора источника входного сигнала.

Ручная коррекция искажений изображения, возникающих при проецировании не под прямым углом к экрану.

Активация выбранного пункта экранного меню.

Кнопка Описание

(Регулировка

углов)

Влево/ Вправо

Вверх/ Вниз

(Лазер)

Exit

Aspect

Freeze

Pattern

Blank

PgUp (На стр. вверх)/ PgDn (На стр. вниз)

(Таймер презентации) Eco Mode

(Увеличение

громкости)

(Уменьшение

громкости)

(Отключение

звука) Color Mode

(ИНФОРМАЦИЯ) Network

Отображение меню Рег. углов.

Выбор нужных элементов меню и настройка значений параметров.

Включение/выключение экранного меню или возврат к предыдущему экранному меню.

Лазерная указка для применения во время презентаций.

Выход с сохранением настроек меню.

Отображение панели выбора соотношения сторон.

Приостановка ("стоп-кадр") проецируемого изображения.

Отображение встроенного тестового образца.

Скрытие изображения с экрана.

Активация программы вашего дисплея (на подключенном ПК) для реакции на команды вверх/вниз (как в Microsoft PowerPoint).

ПРИМЕЧАНИЕ: Доступно

Отображение меню Таймер презентации.

Выбор режима Eco. Увеличение уровня

громкости.

Уменьшение уровня громкости.

Попеременное включение и отключение звука.

Отображение панели выбора цветового режима.

Увеличение размера проецируемого изображения.

Уменьшение размера проецируемого изображения.

Отображение меню ИНФОРМАЦИЯ.

Отображение меню Настр. упр. по ЛС.

только при выборе ПК в качестве входного сигнала.

Зона действия пульта ДУ

Для правильной работы пульта ДУ соблюдайте следующие правила:

1. Пульт ДУ нужно направлять на датчик(-и)

ИК-сигнала проектора под углом не более 30 градусов.

2. Расстояние между датчиком(-ами) и пультом

ДУ должно быть не более 8 метров (26 футов).

ПРИМЕЧАНИЕ: Расположение датчика(-ов)

Примерно

30°

инфракрасных (ИК) сигналов дистанционного управления см. на рисунке.

Замена батареек в пульте ДУ

1. Снимите крышку отсека батареек снизу пульта ДУ, нажав выступ и сдвинув его

вниз.

2. Извлеките (при необходимости) две имеющиеся батарейки типа AAA и вместо них

вставьте новые батарейки.

ПРИМЕЧАНИЕ: соблюдайте полярность батареек, как показано.

3. Установите крышку на место. Для этого совместите ее с корпусом и задвиньте в

прежнее положение.

ПРИМЕЧАНИЕ:

• Не оставляйте пульт ДУ и батарейки в местах с очень высокой температурой

или влажностью.

• Для замены используйте только такие же или аналогичные батарейки,

рекомендованные их изготовителем.

• Выбрасывайте использованные батарейки в соответствии с инструкцией

изготовителя и местными экологическими нормами.

• Извлекайте разряженные батарейки из пульта ДУ, чтобы не повредить его, а

также при длительном перерыве в использовании пульта ДУ.

Первоначальная настройка

В этом разделе приводятся подробные инструкции по настройке вашего проектора.

Выбор места для установки

Выберите место для установки в зависимости от ваших предпочтений и конфигурации помещения. Учитывайте следующее:

• Размер и положение экрана.

• Расположение подходящей розетки питания.

• Расположение и расстояние между проектором и другим оборудованием.

Предусмотрены следующие места установки проектора:

1. Спер. - стол

Проектор устанавливается на полу перед экраном.

2. Спер. - потолок

Проектор подвешивается вверх дном на потолке перед экраном.

3. Сзади на потол

Проектор подвешивается вверх дном на потолке за экраном.

ПРИМЕЧАНИЕ: Для этого варианта

требуется специальный экран для проецирования сзади.

4. Сзади на столе

Проектор устанавливается на полу или на столе за экраном.

ПРИМЕЧАНИЕ: Для этого варианта

требуется специальный экран для проецирования сзади.

Проекционные размеры

(a)

ПРИМЕЧАНИЕ: Физическое экранное разрешение вывода этого проектора см. в

разделе “Технические характеристики” на стр. 76.

PG707X

• Изображение формата 4:3 на экране формата 4:3

(b)

(a)

(d)

(c)

(f)

(e)

(a)

• Изображение формата 4:3 на экране формата 16:10

(b)

(a)

(d)

(c)

(f)

(e)

ПРИМЕЧАНИЕ: (e) = экран / (f) = центр объектива

Изображение формата 4:3 на экране формата 4:3

(e)

(f)

(c)

(d)

(b)

(e)

(f)

(c)

(d)

(b)

(a) Размер

экрана

(b) Проекционное

расстояние

изображения

(d) Вертикальное

смещение

минимум максимум минимум максимум

дюйм мм дюйм мм дюйм мм дюйм мм дюйм мм дюйм мм

30 762 36 923 47 1200 18 457 1,4 34,3 1,4 34 40 1016 48 1231 63 1600 24 610 1,8 45,7 1,8 46 50 1270 61 1538 79 2000 30 762 2,3 57,2 2,3 57 60 1524 73 1846 94 2400 36 914 2,7 68,6 2,7 69 70 1778 85 2154 110 2800 42 1067 3,2 80,0 3,2 80 80 2032 97 2462 126 3200 48 1219 3,6 91,4 3,6 91

90 2286 109 2769 142 3600 54 1372 4,1 102,9 4,1 103 100 2540 121 3077 157 4000 60 1524 4,5 114,3 4,5 114 110 2794 133 3385 173 4400 66 1676 5,0 125,7 5,0 126 120 3048 145 3692 189 4800 72 1829 5,4 137,2 5,4 137 130 3302 157 4000 205 5200 78 1981 5,9 148,6 5,9 149 140 3556 170 4308 220 5600 84 2134 6,3 160,0 6,3 160 150 3810 182 4615 236 6000 90 2286 6,8 171,5 6,8 171 160 4064 194 4923 252 6400 96 2438 7,2 182,9 7,2 183 170 4318 206 5231 268 6800 102 2591 7,7 194,3 7,7 194

(a) Размер

экрана

дюйм мм дюйм мм дюйм мм дюйм мм дюйм мм дюйм мм

180 4572 218 5538 283 7200 108 2743 8,1 205,7 8,1 206 190 4826 230 5846 299 7600 114 2896 8,6 217,2 8,6 217 200 5080 242 6154 315 8000 120 3048 9,0 228,6 9,0 229 250 6350 303 7692 394 10000 150 3810 11,3 285,8 11,3 286 300 7620 363 9231 472 12000 180 4572 13,5 342,9 13,5 343

(b) Проекционное

расстояние

минимум максимум минимум максимум

изображения

(d) Вертикальное

смещение

Изображение формата 4:3 на экране формата 16:10

(a) Размер

экрана

дюйм мм дюйм мм дюйм мм дюйм мм дюйм мм дюйм мм

30 762 32 815 42 1060 16 404 1,2 30 1,2 30

40 1016 43 1087 56 1413 21 538 1,6 40 1,6 40

50 1270 54 1359 70 1767 26 673 2,0 50 2,0 50

60 1524 64 1631 83 2120 32 808 2,4 61 2,4 61

70 1778 75 1903 97 2473 37 942 2,8 71 2,8 71

80 2032 86 2174 111 2827 42 1077 3,2 81 3,2 81

90 2286 96 2446 125 3180 48 1212 3,6 91 3,6 91 100 2540 107 2718 139 3533 53 1346 4,0 101 4,0 101 110 2794 118 2990 153 3887 58 1481 4,4 111 4,4 111 120 3048 128 3262 167 4240 64 1615 4,8 121 4,8 121 130 3302 139 3533 181 4593 69 1750 5,2 131 5,2 131 140 3556 150 3805 195 4947 74 1885 5,6 141 5,6 141 150 3810 161 4077 209 5300 79 2019 6,0 151 6,0 151 160 4064 171 4349 223 5653 85 2154 6,4 162 6,4 162 170 4318 182 4621 236 6007 90 2289 6,8 172 6,8 172 180 4572 193 4892 250 6360 95 2423 7,2 182 7,2 182 190 4826 203 5164 264 6713 101 2558 7,6 192 7,6 192 200 5080 214 5436 278 7067 106 2692 7,9 202 7,9 202 250 6350 268 6795 348 8833 132 3365 9,9 252 9,9 252 300 7620 321 8154 417 10600 159 4039 11,9 303 11,9 303

(b) Проекционное

расстояние

минимум максимум минимум максимум

изображения

(d) Вертикальное

смещение

ПРИМЕЧАНИЕ: Размеры приводятся с допуском в 3% с учетом отклонений

характеристик оптических компонентов. Советуем физически измерить размер проецирования и расстояние перед установкой проектора.

PG707W

(a)

• Изображение формата 16:10 на экране формата 16:10

• Изображение формата 16:10 на экране формата 4:3

(c)

(d)

(e)

(f)

(b)

ПРИМЕЧАНИЕ: (e) = экран / (f) = центр объектива

Изображение формата 16:10 на экране формата 16:10

(a) Размер

экрана

дюйм мм дюйм мм дюйм мм дюйм мм дюйм мм дюйм мм

30 762 31 779 40 1013 16 404 1,6 40,4 1,6 40

40 1016 41 1039 53 1351 21 538 2,1 53,8 2,1 54

50 1270 51 1299 66 1689 26 673 2,6 67,3 2,6 67

60 1524 61 1559 80 2026 32 808 3,2 80,8 3,2 81

70 1778 72 1818 93 2364 37 942 3,7 94,2 3,7 94

80 2032 82 2078 106 2702 42 1077 4,2 107,7 4,2 108

90 2286 92 2338 120 3039 48 1212 4,8 121,2 4,8 121 100 2540 102 2598 133 3377 53 1346 5,3 134,6 5,3 135 110 2794 112 2857 146 3715 58 1481 5,8 148,1 5,8 148 120 3048 123 3117 160 4052 64 1615 6,4 161,5 6,4 162

130 3302 133 3377 173 4390 69 1750 6,9 175,0 6,9 175 140 3556 143 3637 186 4728 74 1885 7,4 188,5 7,4 188 150 3810 153 3897 199 5066 79 2019 7,9 201,9 7,9 202 160 4064 164 4156 213 5403 85 2154 8,5 215,4 8,5 215 170 4318 174 4416 226 5741 90 2289 9,0 228,9 9,0 229 180 4572 184 4676 239 6079 95 2423 9,5 242,3 9,5 242 190 4826 194 4936 253 6416 101 2558 10,1 255,8 10,1 256 200 5080 205 5195 266 6754 106 2692 10,6 269,2 10,6 269 250 6350 256 6494 332 8443 132 3365 13,2 336,5 13,2 337 300 7620 307 7793 399 10131 159 4039 15,9 403,9 15,9 404

(b) Проекционное

расстояние

изображения

(d) Вертикальное

смещение

минимум максимум минимум максимум

Изображение формата 16:10 на экране формата 4:3

(a) Размер

экрана

дюйм мм дюйм мм дюйм мм дюйм мм дюйм мм дюйм мм

30 762 29 735 38 956 15 381 1,5 38 1,5 38

40 1016 39 980 50 1274 20 508 2,0 51 2,0 51

50 1270 48 1225 63 1593 25 635 2,5 64 2,5 64

60 1524 58 1470 75 1912 30 762 3,0 76 3,0 76

70 1778 68 1715 88 2230 35 889 3,5 89 3,5 89

80 2032 77 1961 100 2549 40 1016 4,0 102 4,0 102

90 2286 87 2206 113 2867 45 1143 4,5 114 4,5 114 100 2540 96 2451 125 3186 50 1270 5,0 127 5,0 127 110 2794 106 2696 138 3504 55 1397 5,5 140 5,5 140 120 3048 116 2941 151 3823 60 1524 6,0 152 6,0 152 130 3302 125 3186 163 4142 65 1651 6,5 165 6,5 165 140 3556 135 3431 176 4460 70 1778 7,0 178 7,0 178 150 3810 145 3676 188 4779 75 1905 7,5 191 7,5 191 160 4064 154 3921 201 5097 80 2032 8,0 203 8,0 203 170 4318 164 4166 213 5416 85 2159 8,5 216 8,5 216 180 4572 174 4411 226 5735 90 2286 9,0 229 9,0 229 190 4826 183 4656 238 6053 95 2413 9,5 241 9,5 241 200 5080 193 4901 251 6372 100 2540 10,0 254 10,0 254 250 6350 241 6127 314 7965 125 3175 12,5 318 12,5 318 300 7620 289 7352 376 9558 150 3810 15,0 381 15,0 381

(b) Проекционное

расстояние

минимум максимум минимум максимум

изображения

(d) Вертикальное

смещение

ПРИМЕЧАНИЕ: Размеры приводятся с допуском в 3% с учетом отклонений

Монтаж проектора

ПРИМЕЧАНИЕ: Если вы купили сторонний монтажный комплект, то используйте

винты правильного размера. Размер винтов варьируется в зависимости от толщины монтажной пластины.

1. Для обеспечения максимально надежной установки используйте комплект

настенного или потолочного монтажа производства ViewSonic®.

2. Убедитесь в том, что винты, используемые для крепления проектора, имеют

следующие характеристики:

• Тип винта: M4 x 8 мм

• Максимальная длина винта: 8 мм

199

ПРИМЕЧАНИЕ:

• Не устанавливайте проектор вблизи источников тепла.

• Между дном проектора и потолком оставляйте зазор минимум 10 см.

2020

Предотвращение несанкционированного использования

В проекторе есть несколько встроенных средств защиты для предотвращения кражи, несанкционированного доступа и случайного изменения настроек.

Использование гнезда для защиты

Для предотвращения кражи проектора установите блокирующее приспособление в гнездо защиты для прикрепления проектора к неподвижному объекту.

Ниже показан пример установки блокирующего приспособления в гнездо защиты:

ПРИМЕЧАНИЕ: Это гнездо защиты можно также использовать как якорь для

безопасности при установке проектора на потолке.

Использование функции защиты паролем

Для предотвращения несанкционированного доступа или использования проектора доступ к нему можно защитить паролем. Пароль можно установить с помощью экранного меню.

ПРИМЕЧАНИЕ: Запишите пароль и сохраните его в надежном мечте.

Установка пароля

1. Нажмите Menu для открытия экранного меню и выберите: СИСТЕМА >

Настройки безопасн. и нажмите Enter.

2. Выделите пункт Блокировка при включении и

выберите Вкл. нажатием / .

3. Как показано на рисунке справа, четыре кнопки со стрелками ( , ,

, ) соответствуют 4 цифрам (1, 2, 3, 4). Нажимая кнопки со стрелками, введите пароль из шести цифр.

4. Повторно введите новый пароль для подтверждения. После установки пароля снова откроется экранное меню на странице Настройки безопасн.

5. Нажмите Exit для выхода из экранного меню.

ПРИМЕЧАНИЕ: После установки пароля его нужно будет вводить каждый раз при

запуске проектора.

2222

Изменение пароля

1. Нажмите Menu для открытия экранного меню и выберите: СИСТЕМА >

Настройки безопасн. > Изменить пароль.

2. Нажмите Enter, в результате появится сообщение "ВВЕДИТЕ ТЕКУЩИЙ ПАРОЛЬ".

3. Введите старый пароль.

 Если будет введен правильный пароль, то появится сообщение

"ВВЕДИТЕ НОВЫЙ ПАРОЛЬ".

 Если будет введен неправильный пароль, то на 5 секунд появится

сообщение об ошибке пароля, а затем появится сообщение "ВВЕДИТЕ ТЕКУЩИЙ ПАРОЛЬ". Повторите попытку или нажмите Exit для отмены.

4. Введите новый пароль.

5. Повторно введите новый пароль для подтверждения.

6. Для выхода из экранного меню нажмите Exit.

ПРИМЕЧАНИЕ: Во время ввода цифры отображаются в виде звездочек (*).

Отключение функции защиты паролем

1. Нажмите Menu для открытия экранного меню и выберите: СИСТЕМА >

Настройки безопасн. > Блокировка при включении.

2. Нажатием / выберите Выкл.

3. Появится сообщение "ВВЕДИТЕ ПАРОЛЬ". Введите текущий пароль.

 Если ввести неверный пароль, то снова откроется экранное меню

на странице Пароль с выделенным вариантом Выкл. в строке Блокировка при включении.

 Если будет введен неправильный пароль, то на 5 секунд появится

ПРИМЕЧАНИЕ: Сохраните старый пароль, так как он понадобится для повторной

активации функции защиты паролем.

Если забудете пароль

Если включена защита паролем, то при каждом включении проектора будет выводиться запрос на ввод шестизначного пароля. Если вы введете неверный пароль, то в течение 5 секунд будет отображаться показанное на рисунке справа сообщение об ошибке ввода пароля, а затем появится сообщение "ВВЕДИТЕ ПАРОЛЬ".

Повторите попытку, а если не вспомните пароль, то используйте "Процедуру восстановления пароля".

ПРИМЕЧАНИЕ: Если вы введете неверный пароль 5 раз подряд, то проектор

автоматически выключится на короткое время.

Процедура восстановления пароля

1. Когда появится сообщение "ВВЕДИТЕ

ТЕКУЩИЙ ПАРОЛЬ", нажмите и 3 секунды удерживайте Auto Sync. На экране проектора появится закодированное число.

2. Запишите это число и выключите проектор.

3. Для раскодирования этого числа обратитесь

в местный сервисный центр. Для подтверждения права владения проектором вам, возможно, потребуется предъявить документ о его покупке.

Блокировка кнопок управления

Блокировкой кнопок управления на проекторе можно предотвратить случайное изменение настроек проектора (например, детьми).

ПРИМЕЧАНИЕ: При включенной функции Блокировка клавиш панели никакие

кнопки управления на проекторе не работают, за исключением

Питание.

1. Нажмите Menu для открытия экранного меню и выберите: СИСТЕМА >

Блокировка клавиш панели.

2. Нажатием / выберите Вкл.

3. Выберите Да и нажмите Enter для подтверждения.

4. Чтобы разблокировать кнопки на панели, на проекторе нажмите и 3 секунды удерживайте кнопку .

ПРИМЕЧАНИЕ: Можно также с пульта ДУ открыть меню СИСТЕМА >

Блокировка клавиш панели и выбрать Выкл.

Подключения

В этом разделе описывается порядок подключения проектора к другому оборудованию.

Подключение к сети питания

1. Подключите шнур питания к разъему AC IN на задней панели проектора.

2. Вилку шнура питания вставьте в розетку питания.

ПРИМЕЧАНИЕ: При установке проектора нужно либо подсоединять вилку шнура

питания к электророзетке через находящийся рядом с проектором размыкатель, либо устанавливать проектор рядом с розеткой питания. При возникновении неполадок в работе проектора отсоедините вилку шнура питания от сети электропитания либо отключите питание размыкателем.

Подключение источникам видеосигнала

Подключение через разъем HDMI

Один конец кабеля HDMI подключите к разъему HDMI на видеоустройстве. Затем другой конец кабеля подключите к разъему HDMI 1 или HDMI 2 проектора.

Подключение композитного видеосигнала

Один конец видеокабеля подключите к разъему Видео на видеоустройстве. Затем другой конец кабеля подключите к разъему VIDEO вашего проектора.

Подключение к компьютеру

Подключение сигнала VGA

Один конец кабеля VGA подключите к разъему VGA компьютера. Затем другой конец кабеля подключите к разъему COMPUTER IN проектора.

ПРИМЕЧАНИЕ: У некоторых ноутбуков вывод на внешние дисплеи не включается

автоматически при подключении к проектору. Возможно, вам придется на своем ноутбуке настроить параметры проецирования.

Подключение выходного сигнала VGA

Установив подключение VGA, один конец кабеля VGA подключите к разъему VGA вашего монитора. Затем другой конец кабеля подключите к разъему MONITOR OUT вашего проектора.

Подключение к звуковому устройству

Проектор оборудован динамиками, но вы можете также подключить внешние динамики к разъему AUDIO OUT проектора.

ПРИМЕЧАНИЕ: Для управления выводом звука используются параметры

Громкость и Отключение звука проектора.

Эксплуатация

Включение и выключение проектора

Включение проектора

1. Для включения проектора нажмите кнопку Питание.

2. Загорится лампа, и прозвучит "Звук вкл./выкл. пит.".

3. Когда проектор включен, индикатор питания непрерывно горит Зеленым.

ПРИМЕЧАНИЕ:

• Если проектор еще не остыл после предыдущего использования, то перед включением лампы запустится охлаждающий вентилятор на 90 секунд.

• Чтобы продлить срок службы лампы, после включения проектора подождите минимум 5 (пять) минут, прежде чем его выключить.

4. Включите все подключенное оборудование, например, ноутбук, после чего

проектор начнет поиск источника входного сигнала.

ПРИМЕЧАНИЕ: Если проектор обнаружит источник входного сигнала, то появится

панель выбора источника входного сигнала. Если источник входного сигнала не будет обнаружен, то появится сообщение "Нет сигнала".

Первая активация

При первом включении проектора выберите язык экранных меню, следуя отображаемым указаниям.

Выключение проектора

1. Нажмите кнопку Питание или Off, после чего появится сообщение подтверждения

с предложением еще раз нажать кнопку Питание или Off. Вы можете также нажать любую другую кнопку для отмены.

ПРИМЕЧАНИЕ: Если вы не ответите на запрос в течение нескольких секунд после

первого нажатия, то это сообщение исчезнет.

2. После завершения процесса охлаждения прозвучит "Звук вкл./выкл. пит.".

3. Выньте вилку шнура питания из розетки, если не собираетесь пользоваться

проектором в течение длительного времени.

ПРИМЕЧАНИЕ:

• В целях защиты лампы проектор не будет реагировать на команды во время процесса охлаждения.

• Не вынимайте вилку шнура питания из розетки до полного выключения проектора.

Выбор источника входного сигнала

Проектор можно подключить к нескольким устройствам одновременно. Но вывод изображения во весь экран возможен только от одного источника.

Если хотите, чтобы проектор автоматически искал источник входного сигнала, то для функции Быстрый автопоиск в меню СИСТЕМА выберите Вкл.

Можно также вручную выбрать Источник вх. сигнала, нажав на пульте ДУ одну из кнопок выбора источника входного сигнала или циклически переключаясь между доступными источниками входного сигнала.

Чтобы вручную выбрать источник входного сигнала, выполните следующее:

1. Нажмите Source, в результате появится меню выбора источника.

2. Нажимайте / , пока не выделите нужный сигнал, затем нажмите Enter.

3. После обнаружения выбранного источника информация о нем будет несколько

секунд отображаться на экране. ПРИМЕЧАНИЕ: Если к проектору подключено несколько устройств, то для поиска

другого источника повторите шаги 1-2.

Регулировка проецируемого изображения

Регулировка высоты проектора и угла проецирования

У проектора есть 1 (одна) регулировочная ножка. Поворачивая эту ножку, можно регулировать высоту проектора и вертикальный угол проецирования. Медленно поворачивайте эту ножку, чтобы точно настроить положение проецируемого изображения.

Автоматическая настройка изображения

В некоторых случаях может возникнуть необходимость улучшить качество изображения. Для этого на пульте ДУ нажмите Auto Sync. В течение 5 (пяти) секунд встроенная функция "Интеллектуальная автонастройка" отрегулирует значения частоты и синхронизации, чтобы обеспечить максимально высокое качество изображения.

После завершения в верхнем левом углу на 3 (три) секунды появится информация о текущем источнике.

ПРИМЕЧАНИЕ: Эта функция доступна только при выборе входного сигнала от ПК

через разъем D-Sub (аналоговый RGB/COMPUTER IN).

Точная настройка размера и резкости изображения

Поворачивая кольцо трансфокатора, отрегулируйте размер проецируемого изображения.

Отрегулируйте резкость изображения, поворачивая кольцо фокусировки.

Коррекция трапецеидальных искажений

Трапецеидальные искажения изображения возникают при проецировании не под прямым углом к экрану. Для их коррекции, помимо регулировки высоты проектора, можно также:

1. На проекторе или пульте ДУ нажать кнопки коррекции трапецеидальных

искажений, чтобы показать страницу коррекции трапецеидальных искажений.

2. После того, как откроется страница коррекции трапецеидальных искажений,

нажмите для коррекции трапецеидальных искажений в верхней части изображения. Для корректировки трапецеидальных искажений в нижней части изображения нажмите . Для корректировки трапецеидальных искажений в правой части изображения нажмите . Для коррекции трапецеидальных искажений в левой части изображения нажмите .

Регулировка по 4 углам

Вы можете вручную регулировать форму и размер неравномерно вытянутого прямоугольного изображения со всех сторон.

1. Чтобы показать страницу Рег. углов, выполните одно из следующих действий:

• Нажмите Enter.

• Откройте экранное меню, выберите меню ДИСПЛЕЙ > Рег. углов и нажмите

Enter.

2. Нажатием / / / выберите угол, который хотите отрегулировать, и затем

нажмите Enter.

3. Нажатием / выберите подходящий способ регулировки и нажмите Enter.

4. В соответствии с обозначением на экране ( / для регулировки под углом

45 градусов и / / / для регулировки под углом 90 градусов), нажатием кнопок / / / отрегулируйте форму и размер изображения. Для возврата на предыдущий шаг можно нажимать Menu или Exit. Если нажать Enter и удерживать в течение 2 секунд, то будут сброшены настройки выбранного вами угла.

ПРИМЕЧАНИЕ:

• В результате регулировки трапецеидальных искажений будут сброшены настройки параметра Рег. углов.

• После изменения значений параметра Рег. углов некоторые варианты формата (соотношения сторон) экрана или частоты развертки станут недоступны. Когда это произойдет, сбросьте настройки для всех 4 углов.

Скрытие изображения

Чтобы привлечь все внимание аудитории к докладчику, можно скрыть изображение с экрана, нажав Blank на проекторе или на пульте ДУ. Для восстановления изображения нажмите любую кнопку на проекторе или на пульте ДУ.

ВНИМАНИЕ! Не закрывайте проекционный объектив никакими предметами, так

как это может привести к их нагреванию и деформированию или даже вызвать возгорание.

Управление проектором по локальной сети

Проектор поддерживает использование ПО Crestron®. Правильно выбрав значения параметров в меню Настр. упр. по ЛС, можно управлять проектором с компьютера через веб-браузер, когда компьютер и проектор правильно подключены к одной и той же локальной сети.

Настройка параметров Настр. упр. по ЛС

• При использовании протокола DHCP:

1. Один конец кабеля RJ45 подключите к входному разъему RJ45 ЛВС на проекторе, а

другой конец - к разъему RJ45.

2. Откройте экранное меню и перейдите к меню ДОПОЛНИТЕЛЬНЫЕ >

Настр. упр. по ЛС. Нажмите Enter, чтобы открыть страницу Настр. упр. по ЛС. Или

нажмите Network, чтобы сразу открыть меню Настр. упр. по ЛС.

3. Выделите пункт Настройки локальной сети и нажатием / выберите

ВКЛ. DHCP.

4. Нажмите , чтобы выделить Применить, а затем нажмите Enter.

5. Подождите примерно 15-20 секунд и затем снова откройте страницу

Настройки локальной сети. На экране появятся настройки IP-адрес проектора, Маска подсети, Шлюз по умолчанию и Сервер DNS. Запишите IP адрес,

показанный в строке IP-адрес проектора.

ПРИМЕЧАНИЕ:

• Если IP-адрес проектора все равно не появится, то обратитесь к администратору сети.

• В случае неправильного подключения кабелей RJ45 для параметров IP-адрес проектора, Маска подсети, Шлюз по умолчанию и Сервер DNS будут показаны значения 0.0.0.0. Проверьте правильность подключения кабелей и повторите описанные выше действия.

• Если хотите подключаться к проектору, когда он находится в режиме ожидания, то для параметра Упр. по ЛС в реж. ожид. установите значение

Вкл. в меню ДОПОЛНИТЕЛЬНЫЕ > Настр. упр. по ЛС.

• Если протокол DHCP не используется:

1. Повторите описанные выше шаги 1-2.

2. Выделите пункт Настройки локальной сети и нажатием / выберите

Статический IP-адрес.

3. Узнайте у администратора сети данные для параметров IP-адрес проектора,

Маска подсети, Шлюз по умолчанию, Сервер DNS.

4. Нажмите / , чтобы выбрать элемент, который хотите изменить, и затем

нажмите Enter.

5. Нажатием кнопок / перемещайте курсор, а затем нажатием кнопок /

введите нужное значение.

6. Для сохранения настроек нажмите Enter. Если не хотите сохранять настройки, то

нажмите Exit.

7. Нажмите , чтобы выделить Применить, а затем нажмите Enter.

ПРИМЕЧАНИЕ:

• В случае неправильного подключения кабелей с RJ45 для параметров IP-адрес проектора, Маска подсети, Шлюз по умолчанию, Сервер DNS будут показаны значения 0.0.0.0. Проверьте правильность подключения кабелей и повторите описанные выше действия.

• Если хотите подключиться к проектору, находящемуся в режиме ожидания, то выберите Статический IP-адрес и введите значения параметров IP-адрес проектора, Маска подсети, Шлюз по умолчанию и Сервер DNS, когда проектор включен.

Управление проектором с помощью веб-браузера

Узнав правильный IP-адрес для проектора, находящегося в режиме ожидания, вы сможете управлять проектором с помощью любого компьютера, подключенного к той же локальной сети.

ПРИМЕЧАНИЕ:

• Вам понадобится Microsoft Internet Explorer версии 7.0 или выше.

• В этом руководстве снимки экранов приведены только для примера и могут отличаться от реальных.

• Обратите внимание на указанные в следующей таблице ограничения по длине (пробелы и знаки препинания также учитываются):

Элемент категории Длина Максимальное

число знаков

DHCP/Manual (DHCP/вручную) (не применимо) IP Address (IP-адрес) XXX.XXX.XXX.XXX Subnet Mask (Маска подсети) XXX.XXX.XXX.XXX

Network Settings (Настройки сети)

Email Alert (Уведомление по эл. почте)

Network (Сеть)

Password (Пароль)

SNMP

Email Setting (Настройка эл. почты)

SMTP Setting (Настройка SMTP)

Alert Condition (Условие для отправки уведомления)

Gateway (Шлюз) XXX.XXX.XXX.XXX DNS Server (Сервер DNS) XXX.XXX.XXX.XXX AMX device discover (Обнаружение устройств AMX) Administrator (Администратор) (не применимо) New Password (Новый пароль) 8 Confirm Password (Подтвердите пароль) SysLocation 22 SysName 22 SysContact 22 To (Кому) 40 Cc (Копия) 40 Subject (Тема) 40 From (От) 40 Server (Сервер) 30 User Name (Имя пользователя) Password (Пароль) 14 Fan Error (Ошибка вентилятора) Lamp Error (Ошибка лампы) (не применимо) Over Temperature (Перегрев) (не применимо) Submit (Отправить) (не применимо) Issue Test Mail (Создать пробное письмо)

(не применимо)

ПРИМЕЧАНИЕ: Знаки / > < $ % + \ ‘ “ ” ’ запрещены.

1. Введите адрес проектора в адресной строке браузера и нажмите Enter.

Откроется главная страница Управление по сети.

2 3 4

5 6

ПРИМЕЧАНИЕ: Для доступа к страницам Network Settings (Настройки сети), Email

Alert (Уведомление по эл. почте) или Projector/LAN Firmware Update (Обновление встроенного ПО проектора/локальной сети) нужно ввести пароль администратора. По умолчанию для пароля задано значение "0000".

2. На этой странице можно регулировать значения параметров AMX и SNMP. Когда

в строке AMX device discover (Обнаружение устройств AMX) выбран вариант ON (ВКЛ.), проектор может обнаруживаться контроллерами AMX, подключенными к той же сети. Подробнее о функции AMX Device Discovery (Обнаружение устройств

AMX) см. на веб-сайте AMX http://www.amx.com/.

3. Если проектор подключен к сети, поддерживающей протокол Simple Mail Transfer

Protocol (SMTP), то его можно настроить так, чтобы проектор уведомлял вас по эл. почте о важных событиях.

4. На странице Crestron (e-Control)® откроется пользовательский интерфейс Crestron

e-Control.

5. Обновление встроенного ПО проектора i. Для загрузки обновления встроенного ПО проектора по локальной сети

зайдите на веб-сайт ViewSonic: https://www.viewsonic.com.

ii. Выгрузите файл встроенного ПО проектора на веб-сайт управления по сети.

iii. Прочитайте предупреждающее сообщение и для подтверждения обновления

нажмите кнопку "OK" (ОК).

ПРИМЕЧАНИЕ: В случае сбоя процесса загрузки см. ниже раздел "Обновление

встроенного ПО проектора по USB".

A. Для загрузки обновления встроенного ПО проектора зайдите на веб-

сайт ViewSonic: https://www.viewsonic.com.

B. Подключите кабель USB A к проектору и компьютеру. C. На подключенном к розетке питания проекторе непрерывно

нажимайте кнопки Питание и Menu.

D. Светодиодный индикатор замигает, и процесс загрузки начнется

заново.

v. Программа запустится автоматически. Подождите несколько минут до

завершения.

vi. Когда обновление завершится, нажмите "Exit" (Выход).

ВНИМАНИЕ! Во время обновления не выключайте проектор и компьютер.

6. Обновление встроенного ПО локальной сети i. Для загрузки встроенного ПО локальной сети зайдите на веб-сайт ViewSonic:

https://www.viewsonic.com.

ii. Выгрузите файл встроенного ПО локальной сети на веб-сайт управления по

сети.

iii. По окончании обновления встроенного ПО локальной сети перейдите на

страницу Crestron e-Control® и нажмите кнопку "Info" (сведения), чтобы узнать версию встроенного ПО локальной сети.

Сведения о системе управления Crestron e-Control®

1. На странице Crestron e-Control® есть виртуальные кнопки для управления

проектором и настройки параметров проецируемого изображения.

ii i

Можно нажать

/ , чтобы

показать другие кнопки.

i. Эти кнопки действуют так же, как кнопки в экранных меню или на пульте ДУ.

ii. Для переключения между источниками входного сигнала нажимайте нужный

сигнал.

ПРИМЕЧАНИЕ:

• Перечень источников может варьируется в зависимости от доступных подключений проектора.

• Если для изменения настроек экранного меню используется панель управления проектором или пульт ДУ, то изменения, сделанные в браузере, вступят в силу в проекторе через некоторое время.

2. Страница Tools (Инструменты) позволяет управлять проектором, настраивать

параметры локальной сети и безопасный доступ для удаленного управления проектором.

i ii iv

iii

i. Этот раздел используется только с системой управления Crestron. Порядок

настройки см. на сайте компании Crestron или в руководстве пользователя.

ii. Вы можете присвоить имя проектору, чтобы следить за местоположением

проектора и ответственного лица.

iii. Вы можете отрегулировать Настр. упр. по ЛС.

iv. После настройки параметров доступ к удаленному управлению проектором по

сети будет защищен паролем.

v. После настройки параметров доступ к странице Tools (Инструменты) будет

защищен паролем.

ПРИМЕЧАНИЕ:

• Во избежание ошибок на странице Tools (Инструменты) вводите только английские буквы и цифры.

• Настроив параметры, нажмите кнопку "Send" (Отправить), чтобы сохранить данные для проектора.

vi. Для возврата на страницу удаленного управления по сети нажмите кнопку

"Exit" (Выход).

Обратите внимание на указанные в следующей таблице ограничения по длине (пробелы и знаки препинания также учитываются):

Элемент категории Длина Максимальное число

знаков

Crestron Control (Управление Crestron)

Projector (Проектор)

Network Configuration (Конфигурация сети)

User Password (Пароль пользователя)

Admin Password (Пароль администратора)

IP Address (IP-адрес) 16 IP ID 4 Port (Разъем) 5 Projector Name (Имя проектора) Location (Место) 22 Assigned To (Кому присвоено) 22 DHCP (Enabled) (Протокол DHCP (включен)) IP Address (IP-адрес) 15 Subnet Mask (Маска подсети) 15 Default Gateway (Шлюз по умолчанию) DNS Server (Сервер DNS) 15 Enabled (Включено) (не применимо) New Password (Новый пароль) 15 Confirm (Подтвердить) 15 Enabled (Включено) (не применимо) New Password (Новый пароль) 15 Confirm (Подтвердить) 15

(не применимо)

3. На странице Info (Сведения) показываются сведения и состояние проектора.

Для возврата на страницу удаленного управления по сети нажмите кнопку "Exit" (Выход).

4. После нажатия кнопки "Contact IT Help" (Обратиться к ИТ-администратору) в

верхнем правом углу экрана появится окно HELP DESK (СЛУЖБА ПОДДЕРЖКИ). Вы сможете отправлять сообщения администраторам/пользователям программы RoomView™, подключенным к той же самой локальной сети.

Дополнительные сведения см. здесь: http://www.crestron.com и

www.crestron.com/getroomview.

Crestron RoomView

На странице "Edit Room" (Монтажная) введите IP Address (IP-адрес) (или имя хостсистемы), указанный в экранном меню проектора, для IPID введите "02", а для зарезервированного порта управления Crestron - "41794".

Для загрузки Руководства пользователя RoomView™ и просмотра дополнительной информации зайдите на следующий веб-сайт:

http://www.crestron.com/products/roomview_connected_embedded_projectors_ devices/resources.asp

Поддерживаются форматы PJLink™, SNMP, AMX и Xpanel

Этот проектор совместим с PJLink™, SNMP V.1, AMX и Xpanel V1.10. Подробные сведения об управлении проектором см. в его руководстве пользователя или на веб-сайте.

Функции меню

Этот раздел познакомит вас с экранным меню и его параметрами.

Общий порядок работы с экранным меню

ПРИМЕЧАНИЕ: В этом руководстве снимки экранов приведены только для

примера и могут отличаться от реальных. Некоторые из следующих параметров экранного меню могут быть недоступны. См. реальное экранное меню проектора.

В проекторе предусмотрена система экранных меню для выполнения различных регулировок. Для доступа к меню нажмите Menu на проекторе или пульте ДУ.

1. Нажатием / выберите главное меню. Затем нажмите Enter или нажимайте

/ для доступа к списку подменю.

2. Нажатием / выберите пункт меню. Затем нажмите Enter для показа его

подменю либо нажмите / для настройки значения/выбора параметра.

ПРИМЕЧАНИЕ: У некоторых подменю могут быть свои собственные подменю.

Для входа в соответствующее подменю нажмите Enter. Нажатием

/ или / настройте значение/выберите параметр.

Дерево экранных меню

Главное меню Подменю Параметр меню

ДИСПЛЕЙ Формат Авто

4:3 16:9 16:10 Собственный

Трапецеидальность

Рег. углов Справа сверху 45°/90°

Положение X: -5 ~ 5, Y: - 5 ~ 5 Фаза 0~31 Размер по

горизонт. Масштаб 0,8X ~ 2,0X Переразвертка Выкл./1/2/3/4/5 3X Fast Input Неактивный

Вертикально -40~40 Горизонтально -40~40

Слева сверху 45°/90° Справа снизу 45°/90° Слева снизу 45°/90°

-15~15

Aктивный

4848

Главное меню Подменю Параметр меню

ИЗОБРАЖЕНИЕ Цветовой режим Макс. Яркость

Презентация Стандарт Фото Фильм Пользовательский 1 Пользовательский 2

Яркость 0~100 Контрастность -50~50 Цветовая темп. 8000K/6500K/5500K

Усил. кр. 0~100 Усил. зел. 0~100 Усил. син. 0~100 Смещ. кр. -50~+50 Смещ. зел. -50~+50 Смещ. син. -50~+50

Дополнит Цвет -50~50

Оттенок -50~50 Резкость 0~31 Гамма 1,8/2,0/2,2/2,35/

2,5/Cubic/sRGB

Brilliantcolor Выкл./1/2/3/4/

5/6/7/8/9/10 Noise Reduction 0~31 Управление цветом Основной цвет

Оттенок

Сбросить настройки цвета

Насыщенность

Усиление Сброс Отмена

Главное меню Подменю Параметр меню

Автоматически

включать питание

Инт. потр. эн. Автоотключение Отключено/10 мин/

Настройки режима ожидания

Сигнал Отключено/VGA/HDMI/

Все CEC Отключено/Включить Прямое включение

питания

Таймер сна Отключено/30 мин/

Режим энергосбережения

Транзитное подключение VGA

Транзитная передача звука

Отключено/Включить

20 мин/30 мин

1 час/2 час/3 час/4 час/

8 час/12 час

Отключено/Включить

Выкл./Вкл.

Быстрое включение

Питание по USB A Вкл.

ОСНОВНЫЕ Настройки звука Отключение звука Выкл./Вкл.

Таймер презентации

Отключено Включить

Выкл.

Громкость звука 0~20 Звук вкл./выкл. пит. Выкл./Вкл. Интервал таймера 1~240 мин Дисплей таймера Всегда/1 мин/2 мин/

3 мин/Никогда Положение таймера

Способ отсчета таймера Звуковое

напоминание

Слева сверху/Слева снизу/

Справа сверху/Справа снизу

Назад/Прямой отсчет

Выкл./Вкл.

Начать подсчет/Выкл.

Образец Выкл.

Тест карты

Таймер пустого экрана

Отключено/5 мин/10 мин/15 мин/20 мин/ 25 мин/30 мин

5050

Главное меню Подменю Параметр меню

ОСНОВНЫЕ Сообщение Выкл.

Вкл.

Начальный экран Черный

Синий ViewSonic

ДОПОЛНИТЕЛЬНЫЕ

Настройки 3D Синхр. 3D Авто

Выкл.

Черед. Кадров

Упаковка кадров

Верхнее/нижнее

Совмещ. по гор. Синхр. 3D -

Инвертировать Сохранить настройки 3DДа/НЕТ

Настройка HDMI Формат HDMI Авто/RGB/YUV

Диапазон HDMI Авто/Улучшенный/

Настр. упр. по ЛС Настройки локальной

сети

Отключено/

Инвертировать

Обычный

ВКЛ. DHCP/Статический

IP-адрес IP-адрес проектора Маска подсети Шлюз по умолчанию Сервер DNS Упр. по ЛС в реж.

ожид. Применить

Выкл./Вкл.

Главное меню Подменю Параметр меню

ДОПОЛНИТЕЛЬНЫЕ

Настройки ист. света

Субтитры (СТ) Включить СТ Выкл./Вкл.

Сбросить настройки

Режим ист. света Обычный/Eco/

Dynamic Eco/

Супер эко+ Сбр. счетчик нараб.

ист. света Информация о

наработке ист. света

Версия СТ СТ1/СТ2/СТ3/СТ4

Сброс Отмена

Сброс/Отмена

Время использования

источника света

Обычный

Eco

Dynamic Eco

Супер эко+

Эквив. нараб. ист. света

СИСТЕМА Язык Выбор многоязычного экранного меню

Положение проектора

Настройки меню Время вывода меню 5 с/10 с/15 с/20 с/25 с/

Режим высокогорья

Быстрый автопоиск Выкл.

Спер. - стол Сзади на столе Сзади на потол Спер. - потолок

30 с Положение меню В центре/Слева сверху/

Справа сверху/

Слева снизу/

Справа снизу Выкл. Вкл.

Вкл.

Настройки безопасн.

Изменить пароль Блокировка при

включении

Выкл./Вкл.

Главное меню Подменю Параметр меню

СИСТЕМА Блокировка

клавиш панели

Код пульта ДУ 1/2/3/4/5/6/7/8 Метод контроля RS-232

Скорость передачи 2400/4800/9600/14400/19200/38400/57600/

ИНФОРМАЦИЯ Источник

Цветовой режим Разрешение Система цвета IP-адрес MAC-адрес Версия

встроенного ПО

Выкл. Вкл.

USB

115200

3X Fast Input S/N

Меню ДИСПЛЕЙ

1. Нажмите кнопку Menu, чтобы открыть экранное меню.

2. Нажатием / выберите меню ДИСПЛЕЙ. Затем нажмите Enter или нажимайте / для доступа к меню ДИСПЛЕЙ.

3. Нажатием / выберите пункт меню. Затем нажмите Enter для показа его

подменю либо нажмите / для настройки значения/выбора параметра.

ПРИМЕЧАНИЕ: У некоторых подменю могут быть свои собственные подменю.

Для входа в соответствующее подменю нажмите Enter. Нажатием

/ или / настройте значение/выберите параметр.

Параметр меню Описание

Формат

Авто Масштабирует изображение пропорционально собственному разрешению проектора для отображения по во всю ширину по горизонтали. Эта функция полезна, если изображение на входе имеет формат 4:3 или 16:9 и его нужно изменить так, чтобы максимально использовать площадь экрана, не изменяя при этом формат изображения.

4:3 Изображение масштабируется для отображения по центру экрана с соотношением сторон 4:3. Этот режим лучше всего подходит для изображений с соотношением сторон 4:3 (компьютерные мониторы, телевизоры стандартной четкости и DVD-фильмы в формате 4:3), так как формат кадра при этом не изменяется.

16:9 Изображение масштабируется для отображения по центру экрана с соотношением сторон 16:9. Этот режим лучше всего подходит для изображений, уже имеющих формат 16:9, например, для телевизоров высокой четкости, так как формат кадра при этом не изменяется.

Трапецеидальность

Рег. углов

Положение

16:10 Изображение масштабируется для отображения по центру экрана с соотношением сторон 16:10. Этот вариант лучше всего подходит для изображений, уже имеющих соотношение сторон 16:10, так как в этом случае они отображаются без геометрических искажений.

Собственный Изображение проецируется с исходным разрешением так, чтобы занять область отображения. При использовании входных сигналов с более низким разрешением проецируемое изображение будет отображаться в исходном размере.

Коррекция трапецеидальных искажений изображения изза проецирования не под прямым углом к экрану.

Регулировка формы и размера неравномерно вытянутого прямоугольного изображения.

Регулировка положения проецируемого изображения.

ПРИМЕЧАНИЕ:

• Эта функция доступна только в том случае, когда в качестве источника входного сигнала выбран ПК.

• Диапазон регулировки может быть разным для разных частот развертки.

Параметр меню Описание

Фаза

Размер по горизонт.

Масштаб

Переразвертка

3X Fast Input

Регулировка фазы синхронизации для уменьшения искажения изображения.

ПРИМЕЧАНИЕ: Эта функция доступна только в том случае,

когда в качестве источника входного сигнала выбран ПК.

Настройка ширины изображения по горизонтали.

ПРИМЕЧАНИЕ: Эта функция доступна только в том случае,

когда в качестве источника входного сигнала выбран ПК.

Увеличение проецируемого изображения и возможность навигации по нему.

Регулировка степени переразвертки в диапазоне от 0% до 5%.

ПРИМЕЧАНИЕ: Эта функция доступна только тогда, когда в

качестве источника входного сигнала выбран сигнал композитного видео или HDMI.

Эта функция используется для нужного уменьшения частоты кадров. Обеспечивается малое время реакции в базовых режимах синхронизации. После включения для следующих настроек будут восстановлены заводские предустановленные значения: Формат, Трапецеидальность, Рег. углов, Положение, Масштаб, Переразвертка.

ПРИМЕЧАНИЕ: Эта функция доступна только в том случае,

когда в качестве источника входного сигнала выбран базовый режим синхронизации.

Меню ИЗОБРАЖЕНИЕ

1. Нажмите кнопку Menu, чтобы открыть экранное меню.

2. Нажатием / выберите меню ИЗОБРАЖЕНИЕ. Затем нажмите Enter или нажимайте / для доступа к меню ИЗОБРАЖЕНИЕ.

3. Нажатием / выберите пункт меню. Затем нажмите Enter для показа его

подменю либо нажмите / для настройки значения/выбора параметра.

ПРИМЕЧАНИЕ: У некоторых подменю могут быть свои собственные подменю.

Для входа в соответствующее подменю нажмите Enter. Нажатием

/ или / настройте значение/выберите параметр.

Параметр меню Описание

Цветовой режим

Макс. Яркость Максимально высокая яркость проецируемого изображения. Этот режим удобен, если требуется сверхвысокая яркость изображения, например, при использовании проектора в хорошо освещенном помещении.

Презентация Предназначен для проведения презентаций при дневном освещении для точной передачи цветов с ПК и ноутбука.

Стандарт Предназначен для нормальных условий работы при дневном освещении.

Фото Предназначен для просмотра фотографий.

Фильм Подходит для просмотра цветных фильмов и видеозаписей с цифровых камер и цифровых видеоустройств в темных (слабо освещенных) помещениях, когда в качестве источника видеосигнала выбран ПК.

Яркость

Контрастность

Пользовательский 1/Пользовательский 2 Применение пользовательских настроек. После выбора варианта Пользовательский 1/Пользовательский 2 некоторые подменю в меню ИЗОБРАЖЕНИЕ можно настраивать в соответствии с выбранным входным сигналом.

Чем больше значение, тем ярче изображение. При регулировке этого параметра темные области изображения будут выглядеть как черные, а детали в темных участках будут видны лучше.

Используйте эту регулировку для настройки порогового уровня белого после регулировки параметра Яркость.

Параметр меню Описание

Цветовая темп.

Дополнит

8000K Изображения приобретают голубовато-белый оттенок.

6500K Изображения сохраняют нормальный уровень белого.

5500K Изображения приобретают красновато-белый оттенок.

Для настройки нужной цветовой температуры можно также отрегулировать следующие параметры:

Усил. кр./Усил. зел./Усил. син. Регулировка уровней контрастности красного, зеленого и синего цветов.

Смещ. кр./Смещ. зел./Смещ. син. Регулировка уровней яркости красного, зеленого и синего цветов.

Цвет Меньшие значения создают менее насыщенные цвета. При установке слишком высокого значения цвета становятся чересчур интенсивными и неестественными.

Оттенок Чем выше значение, тем больше зеленого цвета будет в изображении; чем ниже значение, тем больше красного цвета будет в изображении.

Резкость При повышении значения изображение становится более резким, а при уменьшении - более мягким.

Гамма Гамма - это уровень яркости отображаемых проектором оттенков серого.

Brilliantcolor Эта функция использует новый алгоритм обработки цвета и усовершенствованные системные возможности для повышения яркости и отображения более естественных, более живых цветов в проецируемом изображении. Она более чем на 50% повышает яркость средне окрашенных изображений, типичных для видео и обычной съемки, в результате проектор воспроизводит изображения с реалистичными и естественными цветами. Если вы предпочитаете изображения с таким качеством, то выберите подходящий уровень.

Параметр меню Описание

Дополнит

Сбросить настройки цвета

Noise Reduction Эта функция уменьшает электрические помехи на изображении, вызванные разными медиаплеерами. Чем выше значение этого параметра, тем меньше помех. (Недоступно при выборе HDMI в качестве входного сигнала.)

Управление цветом Управление цветом требуется только в случае стационарной установки с регулируемыми уровнями освещения (в залах заседаний, лекционных залах или в домашних кинотеатрах). Управление цветом позволяет детально регулировать цвета для более точной цветопередачи. Сначала выберите Основной цвет и затем отрегулируйте диапазон/значение для параметров Оттенок, Насыщенность и Усиление.

Восстановление исходных заводских значений для параметров текущего изображения.

Меню УПРАВЛЕНИЕ ПИТАНИЕМ

1. Нажмите кнопку Menu, чтобы открыть экранное меню.

2. Нажатием / выберите меню УПРАВЛЕНИЕ ПИТАНИЕМ. Затем нажмите Enter или нажимайте / для доступа к меню УПРАВЛЕНИЕ ПИТАНИЕМ.

3. Нажатием / выберите пункт меню. Затем нажмите Enter для показа его

подменю либо нажмите / для настройки значения/выбора параметра.

ПРИМЕЧАНИЕ: У некоторых подменю могут быть свои собственные подменю.

Для входа в соответствующее подменю нажмите Enter. Нажатием

/ или / настройте значение/выберите параметр.

Параметр меню Описание

Автоматически включать питание

Сигнал Если выбрать вариант VGA/HDMI, то проектор будет автоматически включаться при подаче сигнала VGA/HDMI по кабелю VGA/HDMI. Вы можете также выбрать Все, и тогда проектор будет включаться автоматически при появлении на входе сигнала VGA или HDMI.

CEC Этот проектор поддерживает функцию CEC (Consumer Electronics Control - Управление бытовой электронной аппаратурой) для синхронного включения/выключения питания путем подачи команды через разъем HDMI. Если устройство, также поддерживающее функцию CEC, подключено к входному разъему HDMI проектора, то при выключении питания проектора также будет автоматически выключаться и питание этого подключенного устройства. При включении питания подключенного устройства автоматически включится и питание проектора.

ПРИМЕЧАНИЕ:

Инт. потр. эн.

• Для правильной работы функции CEC нужно правильно подключить устройство к входному разъему HDMI проектора с помощью кабеля HDMI и включить в этом устройстве функцию CEC.

• Функция CEC может работать не со всеми подключенными устройствами.

Прямое включение питания При выборе этого варианта проектор автоматически включится, как только будет подано напряжение по шнуру питания.

Автоотключение Эта функция позволяет автоматически выключать проектор, если по истечении заданного интервала времени не будет обнаружено никакого входного сигнала, и за счет этого сократить время непроизводительной работы лампы.

Таймер сна Эта функция позволяет автоматически выключать проектор по истечении заданного интервала времени и за счет этого сократить время непроизводительной работы лампы.

Режим энергосбережения Снижается энергопотребление, если не обнаружен источник входного сигнала. Если выбрать вариант Включить, то режим лампы проектора изменится на режим Супер эко+ после того, как в течение 5 минут не будет обнаружен ни один источник входного сигнала. Это также помогает сократить время непроизводительной работы лампы.

Параметр меню Описание

Настройки режима ожидания

Быстрое включение

Описанные ниже функции доступны в режиме ожидания (проектор подсоединен к розетке, но не включен).

Транзитное подключение VGA Если выбрать Вкл., то проектор будет выводить только сигнал, получаемый со входа COMPUTER IN.

Транзитная передача звука Если выбрать Вкл., то проектор будет выводить звуковой сигнал, когда кабели от разъемов AUDIO IN и AUDIO OUT правильно подключены к соответствующему устройству.

Включить После выключения проектор не перейдет в режим охлаждения.

Отключено После выключения проектор перейдет в нормальный режим охлаждения.

ПРИМЕЧАНИЕ: Если попытаться перезапустить проектор сразу

после его выключения, то проектор может не включиться, а вместо этого снова будет выполнена процедура охлаждения.

Питание по USB A

Если выбрать Вкл., то через разъем USB Type A будет подаваться питание, а Метод контроля автоматически переключится на RS-232.

Меню ОСНОВНЫЕ

1. Нажмите кнопку Menu, чтобы открыть экранное меню.

2. Нажатием / выберите меню ОСНОВНЫЕ. Затем нажмите Enter или нажимайте / для доступа к меню ОСНОВНЫЕ.

3. Нажатием / выберите пункт меню. Затем нажмите Enter для показа его

подменю либо нажмите / для настройки значения/выбора параметра.

ПРИМЕЧАНИЕ: У некоторых подменю могут быть свои собственные подменю.

Для входа в соответствующее подменю нажмите Enter. Нажатием

/ или / настройте значение/выберите параметр.

Параметр меню Описание

Настройки звука

Таймер презентации

Отключение звука Выберите Вкл., чтобы временно отключить внутренний динамик проектора или громкость звука, выводимого через гнездо звукового выхода.

Громкость звука Регулировка уровня громкости внутреннего динамика проектора или громкости звука, выводимого через гнездо звукового выхода.

Звук вкл./выкл. пит. Включение/выключение рингтона во время процедуры запуска и выключения.

Таймер презентации показывает на экране длительность презентации, чтобы выступающий мог лучше контролировать свое время.

Интервал таймера Установка периода времени. Если таймер уже включен, то он начнет отсчет с нуля при сбросе параметра Интервал таймера.

Дисплей таймера Выберите, нужно ли показывать таймер на экране в течение одного из следующих периодов времени:

 Всегда: Таймер отображается на экране в течение всей

презентации.

 1 мин/2 мин/3 мин: Таймер отображается на экране в

течение последних 1/2/3 минут.

 Никогда: Таймер не отображается на экране в течение

всей презентации.

Положение таймера Установка положения таймера на экране.

Способ отсчета таймера Установка нужного направления отсвета:

 Назад: Значение уменьшается с установленного

времени до 0.

 Прямой отсчет: Значение увеличивается с 0 до

установленного времени.

Звуковое напоминание Выберите, нужно ли активировать звуковое напоминание. Если включить его, то за 30 секунд до установленного времени таймера дважды прозвучит прерывистый звуковой сигнал, а по истечении установленного времени он прозвучит три раза.

Начать подсчет/Выкл. Выберите Начать подсчет, чтобы активировать таймер. Выберите Выкл., чтобы отменить его.

Параметр меню Описание

Образец

Таймер пустого экрана

Сообщение

Начальный экран

Помогает фокусировать проецируемое изображение и настраивать его размер, а также проверять, не искажено ли оно.

Проектор автоматически восстановит изображение по прошествии периода времени, в течение которого на пустом экране не было никаких действий. Для отображения пустого экрана нажмите Blank на проекторе или на пульте ДУ.

ПРИМЕЧАНИЕ: Не закрывайте проекционный объектив

никакими предметами, так как это может привести к их нагреванию и деформированию или даже вызвать возгорание.

Включение или отключение отображения напоминающих сообщений, например, о пустом экране.

Выберите, какая экранная заставка должна появляться при запуске проектора.

Меню ДОПОЛНИТЕЛЬНЫЕ

1. Нажмите кнопку Menu, чтобы открыть экранное меню.

2. Нажатием / выберите меню ДОПОЛНИТЕЛЬНЫЕ. Затем нажмите Enter или

нажимайте / для доступа к меню ДОПОЛНИТЕЛЬНЫЕ.

3. Нажатием / выберите пункт меню. Затем нажмите Enter для показа его

подменю либо нажмите / для настройки значения/выбора параметра.

ПРИМЕЧАНИЕ: У некоторых подменю могут быть свои собственные подменю.

Для входа в соответствующее подменю нажмите Enter. Нажатием

/ или / настройте значение/выберите параметр.

Параметр меню Описание

Настройки 3D

В этом проекторе реализована функция 3D, обеспечивающая максимально реалистичное объемное отображение при просмотре 3D-фильмов, видеозаписей и спортивных передач. Для просмотра объемных изображений нужно надевать специальные 3D-очки.

Синхр. 3D По умолчанию установлен параметр Авто, и когда проектор обнаружит 3D-содержимое, он автоматически выберет подходящий формат 3D. Если проектор не сможет распознать формат 3D, то выберите режим 3D.

Синхр. 3D - Инвертировать Если заметите инверсию глубины представления изображения, то для устранения проблемы включите эту функцию.

Сохранить настройки 3D Сохранение настроек 3D. Настройки 3D будут автоматически применены при выборе того же разрешения и источника входного сигнала.

Настройка HDMI

ПРИМЕЧАНИЕ: Когда включена функция Синхр. 3D:

• Уровень яркости проецируемого изображения уменьшится.

• Регулировка параметров Цветовой режим, Режим ист. света, Масштаб и Переразвертка невозможна.

Формат HDMI Выберите подходящий вариант цветового пространства в соответствии с настройкой цветового пространства подключенного устройства вывода.

 Авто: Проектор будет автоматически определять тип

цветового пространства входного сигнала.

 RGB: Для цветового пространства выбирается вариант

RGB.

 YUV: Для цветового пространства выбирается вариант

YUV.

Диапазон HDMI Выберите подходящий цветовой диапазон HDMI в соответствии с настройкой цветового диапазона подключенного устройства вывода.

 Авто: Проектор будет автоматически определять

диапазон HDMI входного сигнала.

 Улучшенный: Для цветового диапазона HDMI

выбирается диапазон 0 - 255.

 Обычный: Для цветового диапазона HDMI выбирается

диапазон 16 - 235.

Параметр меню Описание

Настр. упр. по ЛС

Настройки локальной сети

 ВКЛ. DHCP: Выберите этот вариант, если вы находитесь

в среде DHCP, и настройки IP-адрес проектора,

Маска подсети, Шлюз по умолчанию, Сервер DNS будут автоматически установлены.

 Статический IP-адрес: Выберите этот вариант, если

вы находитесь не в среде DHCP, и отрегулируйте следующие настройки.

IP-адрес проектора Этот параметр доступен только Маска подсети

Шлюз по умолчанию Сервер DNS

Упр. по ЛС в реж. ожид. Находящимся в режиме ожидания проектором можно

управлять по сети.

тогда, когда для параметра Настройки локальной сети установлено значение Статический IP-адрес. Используйте / для выбора столбца и используйте / для регулировки значения.

Применить Активация настроек.

Параметр меню Описание

Настройки ист. света

Режим ист. света

 Обычный: Максимальная яркость лампы.  Eco: Энергопотребление лампы снижается на 21%,

яркость уменьшается для продления срока службы лампы и уменьшения шума от вентилятора.

 Dynamic Eco: Энергопотребление лампы снижается на

35% в зависимости от уровня яркости содержимого.

 Супер эко+: Энергопотребление лампы снижается

на 63%, яркость уменьшается для продления срока службы лампы и уменьшения шума от вентилятора.

ПРИМЕЧАНИЕ: Для управления температуры лампы режим Eco

будет включаться на 10 минут через каждые 4 часа, когда для параметра Режим ист. света установлено значение Супер эко+.

Сбр. счетчик нараб. ист. света Сброс таймера лампы после установки новой лампы. Для замены лампы обратитесь в сервисный центр.

Информация о наработке ист. света

 Время использования источника света: Отображается

количество часов использования лампы.

Субтитры (СТ)

 Эквив. нараб. ист. света: Отображается общий срок

службы лампы. Расчет эквивалентного значения времени наработки лампы в часах производится следующим образом: Общая (эквивал.) наработка источника света в часах = 3,33 x (кол-во часов работы в режиме Обычный) + 2 x (кол-во часов работы в режиме Eco) + 1,33 x (кол-во часов работы в режиме Dynamic Eco) + 1 x (кол-во часов работы в режиме Супер эко+)

Включить СТ Эта функция активируется, если в выбранном входном сигнале передаются скрытые титры.

ПРИМЕЧАНИЕ:

• Титры: На экране в виде титров отображаются диалоги, дикторский текст и звуковые эффекты ТВ-программ и видеозаписей, содержащих скрытые титры (в программах ТВ-передач обычно обозначаются буквами "CC").

• Эта функция доступна только в том случае, если в качестве входного сигнала выбрано композитное видео, а для ТВ-системы выбран вариант NTSC.

Версия СТ Для просмотра титров выберите вариант СТ1, СТ2, СТ3 или СТ4 (при выборе варианта СТ1 титры отображаются на основном языке вашего региона).

Параметр меню Описание

Сбросить настройки

Восстановление заводских значений для всех параметров. При использовании функции Сбросить настройки будут сохранены следующие настройки: Трапецеидальность, Рег. углов, Масштаб, Питание по USB A, Язык, Положение проектора, Настройки локальной сети, Режим высокогорья, Настройки безопасн., Код пульта ДУ, Метод контроля и Скорость передачи.

Меню СИСТЕМА

1. Нажмите кнопку Menu, чтобы открыть экранное меню.

2. Нажатием / выберите меню СИСТЕМА. Затем нажмите Enter или нажимайте / для доступа к меню СИСТЕМА.

3. Нажатием / выберите пункт меню. Затем нажмите Enter для показа его

подменю либо нажмите / для настройки значения/выбора параметра.

ПРИМЕЧАНИЕ: У некоторых подменю могут быть свои собственные подменю.

Для входа в соответствующее подменю нажмите Enter. Нажатием

/ или / настройте значение/выберите параметр.

Параметр меню Описание

Язык Положение

проектора Настройки меню

Режим высокогорья

Выбор языка для экранных меню. Выберите надлежащее положение для проектора.

Время вывода меню Выбор длительности отображения экранного меню после вашего последнего действия с проектором.

Положение меню Выбор положения экранного меню.

При работе на высоте 1500-3000 м над уровнем моря и при температуре окружающей среды 5°C-25°C советуем использовать Режим высокогорья.

ПРИМЕЧАНИЕ:

• Не используйте Режим высокогорья на высоте от 0 до 1499 м и при температуре от 5°C до 35°C, иначе проектор переохладится.

• Использование "Режим высокогорья" может вызвать повышение уровня рабочего шума, так как частота вращения вентилятора будет уменьшена для улучшения охлаждения и производительности.

Быстрый автопоиск Настройки безопасн.

Блокировка клавиш панели

Код пульта ДУ

Позволяет проектору автоматически искать сигналы. См. раздел «Использование функции защиты паролем» на

стр. 22. Блокировка кнопок управления на проекторе.

Установка кода дистанционного управления для этого проектора (от 1 до 8). Когда рядом друг с другом одновременно работают несколько проекторов, то переключение кодов может предотвратить прием сигналов от других пультов ДУ. Установив код проектора, переключитесь

на этот код для дистанционного управления этим проектором. Чтобы переключить код для пульта ДУ, нажмите и не менее 5 секунд удерживайте одновременно ID set и кнопку с цифрой, соответствующей коду пульта ДУ. Изначально установлен код 1. Если для кода установить значение 8, то пульт ДУ сможет управлять каждым проектором.

ПРИМЕЧАНИЕ: Если для проектора и пульта ДУ установлены

разные коды, то проектор не будет реагировать на команды с пульта ДУ. Когда это произойдет, будет показано сообщение, напоминающее о необходимости переключить код для пульта ДУ.

Параметр меню Описание

Метод контроля

Скорость передачи

Вы можете выбрать предпочтительный разъем управления: RS-232 или USB. Если выбрать USB, то для параметра Питание

по USB A будет автоматически установлено значение Выкл. Выбирается такая же скорость передачи данных (в бодах),

что и в компьютере, чтобы вы могли подключить проектор с помощью подходящего кабеля RS-232 и управлять проектором, вводя команды RS-232.

Меню ИНФОРМАЦИЯ

1. Нажмите кнопку Menu, чтобы открыть экранное меню.

2. Нажатием / выберите меню ИНФОРМАЦИЯ и просмотрите его содержимое.

Параметр меню Описание

Источник Цветовой режим

Разрешение

Система цвета IP-адрес MAC-адрес Версия встроенного ПО

3X Fast Input S/N

Отображается текущий источник входного сигнала. Отображается режим, выбранный в меню

ИЗОБРАЖЕНИЕ. Отображается собственное (физическое)

разрешение источника входного сигнала. Отображается формат системы на входе. Отображается IP-адрес проектора. Отображается MAC-адрес проектора. Отображается текущая версия микропрограммы

("прошивки"). Отображение того, активирована функция или нет. Отображение серийного номера этого проектора.

Приложение

Технические характеристики

Элемент Категория PG707X PG707W

Проектор Тип DLP-лампа

Размер экрана 30" ~ 300"

Яркость

4000 ANSI

(люмен)

Коэффициент

расстояния

1,51~1,97

(78"±3% при 2,4 м)

1,21~1,57

(87"±3% при 2,26 м)

проекции Объектив 1,3 x ±2% Оптическое увеличение

Тип лампы UHP 203W E20.7i

Входной сигнал

Проекционная

система

VGA fh: 15~102 кГц, fv: 48~120 Гц,

Однокристальное цифровое микрозеркальное

устройство (DMD)

Частота пикселей: 170 МГц

HDMI fh: 15~102 кГц, fv: 23~120 Гц,

Частота пикселей: 170 МГц

Разрешение Собственный 1024 x 768 1280 x 800 Адаптер

питания

Входное

напряжение

100-240 В перем. тока, 50/60 Гц

(авт. переключение)

Условия эксплуатации

Температура От 0°C до 40°C (от 32°F до 104°F)

Влажность От 0% до 90% (без образования конденсата)

Высота 0~1499 м при температуре от 5°C до 35°C

1500-3000 м при температуре от 5°C до 25°C

Условия хранения

Температура От -20°C до 60°C (без образования конденсата)

Влажность От 0% до 90% (без образования конденсата)

Высота 0-1219 м при температуре от -20°C до 30°C

Размеры Физические

(Ш x В x Г)

294 x 110 x 218 мм

(11,6" x 4,3" x 8,6") Вес Физический 2,3 кг (5,1 фунта) Режимы энер-

госбережения

Используйте адаптер питания только от компании ViewSonic® или из авторизованного

источника.

Условия тестирования соответствуют стандартам EEI.

Вкл.

255 Вт (тип.)

Выкл. < 0,5 Вт (режим ожидания)

Размеры проектора

294 мм (Ш) x 110 мм (В) x 218 мм (Г)



294 мм

218 мм

110 мм

60 мм

90 мм

Поддерживаемые режимы синхронизации

Аналоговый RGB

Разрешение Режим Частота

обновления

(Гц)

720 x 400 720 x 400_70 70,087 31,469 28,3221

640 x 480 VGA_60 59,94 31,469 25,175 Поддерживается Поддерживается Поддерживается

VGA_72 72,809 37,861 31,5

VGA_75 75 37,5 31,5

VGA_85 85,008 43,269 36

800 x 600 SVGA_60 60,317 37,879 40 Поддерживается Поддерживается Поддерживается

SVGA_72 72,188 48,077 50

SVGA_75 75 46,875 49,5

SVGA_85 85,061 53,674 56,25

Частота

строк

(кГц)

Тактовая

частота

(МГц)

Синхр. 3D

Черед. Кадров Верхнее/нижнее Совмещ. по гор.

SVGA_120

(Reduce Blanking)

1024 x 768 XGA_60 60,004 48,363 65 Поддерживается Поддерживается Поддерживается

XGA_70 70,069 56,476 75

XGA_75 75,029 60,023 78,75

XGA_85 84,997 68,667 94,5

XGA_120

(Reduce Blanking)

1152 x 864 1152 x 864_75 75 67,5 108

1024 x 576 Режим синхр. NB 60 35,82 46,966

1024 x 600 Режим синхр. NB 64,995 41,467 51,419

1280 x 720 1280 x 720_60 60 45 74,25 Поддерживается Поддерживается Поддерживается

119,854 77,425 83 Поддерживается

119,989 97,551 115,5 Поддерживается

Разрешение Режим Частота

обновления

(Гц)

1280 x 768 1280 x 768_60 59,87 47,776 79,5 Поддерживается Поддерживается Поддерживается

1280 x 800 WXGA_60 59,81 49,702 83,5 Поддерживается Поддерживается Поддерживается

WXGA_75 74,934 62,795 106,5

WXGA_85 84,88 71,554 122,5

Частота

строк

(кГц)

Тактовая

частота

(МГц)

Синхр. 3D

Черед. Кадров Верхнее/нижнее Совмещ. по гор.

WXGA_120

(Reduce Blanking)

1280 x 1024 SXGA_60 60,02 63,981 108 Поддерживается Поддерживается

SXGA_75 75,025 79,976 135

SXGA_85 85,024 91,146 157,5

1280 x 960 1280 x 960_60 60 60 108 Поддерживается Поддерживается

1280 x 960_85 85,002 85,938 148,5

1360 x 768 1360 x 768_60 60,015 47,712 85,5 Поддерживается Поддерживается

1440 x 900 WXGA+_60 59,887 55,935 106,5 Поддерживается Поддерживается

1400 x 1050 SXGA+_60 59,978 65,317 121,75 Поддерживается Поддерживается

1600 x 1200 UXGA 60 75 162 Поддерживается Поддерживается

1680 x 1050 1680 x 1050_60 59,954 65,29 146,25 Поддерживается Поддерживается

640 x 480 при 67 Гц MAC13 66,667 35 30,24

832 x 624 при 75 Гц MAC16 74,546 49,722 57,28

1024 x 768 при

75 Гц

1152 x 870 при

75 Гц

1920 x 1080 (VESA) 1920 x 1080_60 60 67,5 148,5

MAC19 74,93 60,241 80

MAC21 75,06 68,68 100

119,909 101,563 146,25 Поддерживается

HDMI (режим ПК)

Разрешение Режим Частота

обновления

(Гц)

640 x 480 VGA_60 59,94 31,469 25,175 Поддерживается Поддерживается Поддерживается

VGA_72 72,809 37,861 31,5

VGA_75 75 37,5 31,5

VGA_85 85,008 43,269 36

720 x 400 720 x 400_70 70,087 31,469 28,3221

800 x 600 SVGA_60 60,317 37,879 40 Поддерживается Поддерживается Поддерживается

SVGA_72 72,188 48,077 50

SVGA_75 75 46,875 49,5

SVGA_85 85,061 53,674 56,25

SVGA_120

(Reduce Blanking)

1024 x 768 XGA_60 60,004 48,363 65 Поддерживается Поддерживается Поддерживается

XGA_70 70,069 56,476 75

XGA_75 75,029 60,023 78,75

119,854 77,425 83 Поддерживается

Частота

строк

(кГц)

Тактовая

частота

(МГц)

Синхр. 3D

Черед. Кадров Верхнее/нижнее Совмещ. по гор.

XGA_85 84,997 68,667 94,5

XGA_120

(Reduce Blanking)

1152 x 864 1152 x 864_75 75 67,5 108

1024 x 576 Режим синхр. NB 60 35,82 46,966

1024 x 600 Режим синхр. NB 64,995 41,467 51,419

1280 x 720 1280 x 720_60 60 45 74,25 Поддерживается Поддерживается Поддерживается

1280 x 768 1280 x 768_60 59,87 47,776 79,5 Поддерживается Поддерживается Поддерживается

1280 x 800 WXGA_60 59,81 49,702 83,5 Поддерживается Поддерживается Поддерживается

WXGA_75 74,934 62,795 106,5

WXGA_85 84,88 71,554 122,5

WXGA_120

(Reduce Blanking)

1280 x 1024 SXGA_60 60,02 63,981 108 Поддерживается Поддерживается

SXGA_75 75,025 79,976 135

SXGA_85 85,024 91,146 157,5

1280 x 960 1280 x 960_60 60 60 108 Поддерживается Поддерживается

119,989 97,551 115,5 Поддерживается

119,909 101,563 146,25 Поддерживается

1280 x 960_85 85,002 85,938 148,5

1360 x 768 1360 x 768_60 60,015 47,712 85,5 Поддерживается Поддерживается

1440 x 900 WXGA+_60 59,887 55,935 106,5 Поддерживается Поддерживается

1400 x 1050 SXGA+_60 59,978 65,317 121,75 Поддерживается Поддерживается

1600 x 1200 UXGA 60 75 162 Поддерживается Поддерживается

Разрешение Режим Частота

обновления

(Гц)

1680 x 1050 1680 x 1050_60 59,954 65,29 146,25 Поддерживается Поддерживается

640 x 480 при 67 Гц MAC13 66,667 35 30,24

832 x 624 при 75 Гц MAC16 74,546 49,722 57,28

Частота

строк

(кГц)

Тактовая

частота

(МГц)

Синхр. 3D

Черед. Кадров Верхнее/нижнее Совмещ. по гор.

1024 x 768 при

75 Гц

1152 x 870 при

75 Гц

1920 x 1080 (VESA) 1920 x 1080_60 60 67,5 148,5

MAC19 74,93 60,241 80

MAC21 75,06 68,68 100

HDMI (Видео)

Режим

Видео

480i 720(1440) x 480 15,73 59,94 27 Поддерживается

480p 720 x 480 31,47 59,94 27 Поддерживается Поддерживается Поддерживается

576i 720(1440) x 576 15,63 50 27 Поддерживается

576p 720 x 576 31,25 50 27 Поддерживается Поддерживается Поддерживается

720/50p 1280 x 720 37,5 50 74,25 Поддерживается Поддерживается

720/60p 1280 x 720 45 60 74,25 Поддерживается Поддерживается

1080/50i 1920 x 1080 28,13 50 74,25 Поддерживается

Разрешение Частота

строк

(кГц)

Частота

кадров

(Гц)

Tактовая

частота

развертки

(МГц)

Черед. Кадров Упаковка

кадров

Синхр. 3D

Верхнее/

нижнее

Совмещ. по гор.

1080/60i 1920 x 1080 33,75 60 74,25 Поддерживается

1080/24P 1920 x 1080 27 24 74,25 Поддерживается Поддерживается

1080/50P 1920 x 1080 56,25 50 148,5 Поддерживается Поддерживается

1080/60P 1920 x 1080 67,5 60 148,5 Поддерживается Поддерживается

Видео

Режим Видео Частота строк

(кГц)

NTSC 15,73 60 3,58 Поддерживается

PAL 15,63 50 4,43 Поддерживается

SECAM 15,63 50 4,25 или 4,41 Поддерживается

PAL-M 15,73 60 3,58 Поддерживается

PAL-N 15,63 50 3,58 Поддерживается

PAL-60 15,73 60 4,43 Поддерживается

NTSC4,43 15,73 60 4,43 Поддерживается

Частота кадров

(Гц)

Частота поднесущей

(МГц)

Синхр. 3D

Черед. Кадров

Таблица кодов ИК-управления

Кнопка Формат Байт 1 Байт 2 Байт 3 Байт 4

Off

COMP NEC-F2 83 F4 41 BE

HDMI/HDMI 1 NEC-F2 83 F4 58 A7

HDMI 2 NEC-F2 83 F4 59 A6

Auto Sync NEC-F2 83 F4 8 F7

Source NEC-F2 83 F4 40 BF

Вверх/

Влево/

Enter/

Вправо/

Вниз/

Menu NEC-F2 83 F4 30 CF

(ИНФОРМАЦИЯ)

NEC-F2 83 F4 4F B0

NEC-F2 83 F4 4E B1

NEC-F2 83 F4 0B F4 NEC-F2 83 F4 0E F1

NEC-F2 83 F4 15 EA NEC-F2 83 F4 0F F0

NEC-F2 83 F4 0C F3

NEC-F2 83 F4 97 68

Exit NEC-F2 83 F4 28 D7 Aspect NEC-F2 83 F4 13 EC Freeze NEC-F2 83 F4 03 FC

Pattern NEC-F2 83 F4 55 AA

Blank NEC-F2 83 F4 7 F8 PgUp NEC-F2 83 F4 06 F9

PgDn NEC-F2 83 F4 05 FA

(Отключение звука)

(Уменьшение громкости)

(Увеличение громкости)

(Крупнее)

(Мельче)

Eco Mode NEC-F2 83 F4 2B D4

NEC-F2 83 F4 14 EB

NEC-F2 83 F4 83 7C

NEC-F2 83 F4 82 7D

NEC-F2 83 F4 67 98

NEC-F2 83 F4 68 97

Color Mode NEC-F2 83 F4 10 EF

Network NEC X3 F4 69 96

(Таймер презентации)

NEC X3 F4 27 D8

8181

Код адреса

Код 1 83F4 Код 2 93F4 Код 3 A3F4 Код 4 B3F4 Код 5 C3F4 Код 6 D3F4 Код 7 E3F4 Код 8 F3F4

Таблица команд RS-232

Назначение контактов

Контакт Описание Контакт Описание

1 НЗ 2 ПРМ 3 ПРД 4 НЗ 5 ЗЕМЛЯ 6 НЗ 7 Запрос на передачу 8 Сброс передачи 9 НЗ

Интерфейс

Протокол RS-232

Скорость передачи 115200 бит/с (по умолчанию) Размерность данных 8 бит Контроль четности Нет Стоповый бит 1 бит Управление потоком Нет

Таблица команд

Функция Тип Действие Команда

Питание Запись ВКЛ. 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x00 0x00 0x5D Питание Запись ВЫКЛ. 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x01 0x00 0x5E

Питание Запись ВКЛ./ВЫКЛ. 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x34 0x00 0x91 Питание Чтение Состояние 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x00 0x5E Сбросить настройки Запись Сбросить

настройки

Сбросить настройки цвета

Начальный экран Запись Черный 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0A 0x00 0x67 Начальный экран Запись Синий 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0A 0x01 0x68 Начальный экран Запись ViewSonic 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0A 0x02 0x69 Начальный экран Чтение Состояние 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x0A 0x68 Быстрое включение Запись ВЫКЛ. 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0B 0x00 0x68

Запись Сбросить

настройки цвета

0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x02 0x00 0x5F

0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x2A 0x00 0x87

Быстрое включение Запись ВКЛ. 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0B 0x01 0x69 Быстрое включение Чтение Состояние 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x0B 0x69 Режим высокогорья Запись ВЫКЛ. 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0C 0x00 0x69 Режим высокогорья Запись ВКЛ. 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0C 0x01 0x6A Режим высокогорья Чтение Состояние 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x0C 0x6A Режим ист. света Запись Обычный 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x10 0x00 0x6D Режим ист. света Запись Eco 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x10 0x01 0x6E Режим ист. света Запись Dynamic Eco 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x10 0x02 0x6F

Функция Тип Действие Команда

Режим ист. света Запись Супер эко+ 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x10 0x03 0x70 Режим ист. света Чтение Состояние 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x10 0x6E Сообщение Запись ВЫКЛ. 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x27 0x00 0x84 Сообщение Запись ВКЛ. 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x27 0x01 0x85 Сообщение Чтение Состояние 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x27 0x85 Положение проектора Запись Спер. - стол 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x00 0x00 0x5E Положение проектора Запись Сзади на столе 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x00 0x01 0x5F Положение проектора Запись Сзади на потол 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x00 0x02 0x60 Положение проектора Запись Спер. - потолок 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x00 0x03 0x61 Положение проектора Чтение Состояние 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x00 0x5F Синхр. 3D Запись ВЫКЛ. 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x20 0x00 0x7E Синхр. 3D Запись Авто 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x20 0x01 0x7F Синхр. 3D Запись Черед. Кадров 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x20 0x02 0x80 Синхр. 3D Запись Упаковка

кадров

Синхр. 3D Запись Верхнее/

нижнее Синхр. 3D Запись Совмещ. по гор. 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x20 0x05 0x83 Синхр. 3D Чтение Состояние 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x20 0x7F Синхр. 3D -

Инвертировать Синхр. 3D -

Инвертировать Контрастность Запись Уменьшить 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x02 0x00 0x60 Контрастность Запись Увеличить 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x02 0x01 0x61 Контрастность Чтение Получить

Яркость Запись Уменьшить 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x03 0x00 0x61 Яркость Запись Увеличить 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x03 0x01 0x62

Запись ВЫКЛ. 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x21 0x00 0x7F

Запись ВКЛ. 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x21 0x01 0x80

Чтение Состояние 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x21 0x80

значение

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x20 0x03 0x81

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x20 0x04 0x82

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x02 0x61

Яркость Чтение Получить

значение Формат Запись Авто 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x04 0x00 0x62 Формат Запись 4:3 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x04 0x02 0x64 Формат Запись 16:9 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x04 0x03 0x65 Формат Запись 16:10 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x04 0x04 0x66 Формат Запись Собственный 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x04 0x09 0x6B Формат Запись Цикл 0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x31 0x00 0x90 Формат Чтение Получить

значение

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x03 0x62

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x04 0x63

Функция Тип Действие Команда

Авторегулировка Запись Выполнить 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x05 0x00 0x63 Положение по

горизонтали Положение по

вертикали Положение по

вертикали Цветовая температура Запись 5500K 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x08 0x00 0x66 Цветовая температура Запись 6500K 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x08 0x01 0x67 Цветовая температура Запись 8000K 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x08 0x03 0x69 Цветовая температура Чтение Получить

Цветовая температура Усил. кр.

Запись Сдвиг вправо 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x06 0x01 0x65

Запись Сдвиг влево 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x06 0x00 0x64

Чтение Получить

значение

Запись Сдвиг вверх 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x07 0x00 0x65

Запись Сдвиг вниз 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x07 0x01 0x66

Чтение Получить

значение

Запись Уменьшить 0x06 0x14 0x00 0x05 0x00 0x34 0x12 0x3A 0x00 0x00 0x99

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x06 0x65

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x07 0x66

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x08 0x67

Цветовая температура Усил. кр.

Цветовая температура Усил. зел.

Цветовая температура Усил. син.

Цветовая температура Смещ. кр.

Запись Увеличить 0x06 0x14 0x00 0x05 0x00 0x34 0x12 0x3A 0x00 0x01 0x9A

Чтение Получить

значение

Запись Уменьшить 0x06 0x14 0x00 0x05 0x00 0x34 0x12 0x3A 0x01 0x00 0x9A

Запись Увеличить 0x06 0x14 0x00 0x05 0x00 0x34 0x12 0x3A 0x01 0x01 0x9B

Чтение Получить

значение

Запись Уменьшить 0x06 0x14 0x00 0x05 0x00 0x34 0x12 0x3A 0x02 0x00 0x9B

Запись Увеличить 0x06 0x14 0x00 0x05 0x00 0x34 0x12 0x3A 0x02 0x01 0x9C

Чтение Получить

значение

Запись Уменьшить 0x06 0x14 0x00 0x05 0x00 0x34 0x12 0x3E 0x00 0x00 0x9D

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x3B 0x9A

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x3C 0x9B

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x3D 0x9C

Цветовая температура Смещ. кр.

Цветовая температура Смещ. зел.

Запись Увеличить 0x06 0x14 0x00 0x05 0x00 0x34 0x12 0x3E 0x00 0x01 0x9E

Чтение Получить

значение

Запись Уменьшить 0x06 0x14 0x00 0x05 0x00 0x34 0x12 0x3E 0x01 0x00 0x9E

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x3F 0x9E

Функция Тип Действие Команда

Цветовая температура Усил. зел.

Цветовая температура Смещ. зел.

Цветовая температура Смещ. син.

Пустой экран Запись ВКЛ. 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x09 0x01 0x68 Пустой экран Запись ВЫКЛ. 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x09 0x00 0x67 Пустой экран Чтение Состояние 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x09 0x68 Корр. трапец. искаж. по

верт. Корр. трапец. искаж. по

верт.

Запись Увеличить 0x06 0x14 0x00 0x05 0x00 0x34 0x12 0x3E 0x01 0x01 0x9F

Чтение Получить

значение

Запись Уменьшить 0x06 0x14 0x00 0x05 0x00 0x34 0x12 0x3E 0x02 0x00 0x9F

Запись Увеличить 0x06 0x14 0x00 0x05 0x00 0x34 0x12 0x3E 0x02 0x01 0xA0

Чтение Получить

значение

Запись Уменьшить 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0A 0x00 0x68

Запись Увеличить 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0A 0x01 0x69

Чтение Получить

значение

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x40 0x9F

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x41 0xA0

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x0A 0x69

Цветовой режим Запись Макс. Яркость 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0B 0x00 0x69 Цветовой режим Запись Фильм 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0B 0x01 0x6A Цветовой режим Запись Стандарт 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0B 0x04 0x6D Цветовой режим Запись Фото 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0B 0x13 0x7C Цветовой режим Запись Презентация 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0B 0x14 0x7D Цветовой режим Запись Цикл 0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x33 0x00 0x92 Цветовой режим Запись Пользов. 1 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0B 0x18 0x81 Цветовой режим Запись Пользов. 2 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0B 0x19 0x82 Цветовой режим Чтение Состояние 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x0B 0x6A Сбросить текущие

настр. цвета Основной цвет Запись R 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x10 0x00 0x6E Основной цвет Запись G 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x10 0x01 0x6F Основной цвет Запись B 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x10 0x02 0x70 Основной цвет Запись C 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x10 0x03 0x71 Основной цвет Запись M 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x10 0x04 0x72 Основной цвет Запись Y 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x10 0x05 0x73

Запись Сброс 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x2A 0x00 0x87

Основной цвет Чтение Состояние 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x10 0x6F Оттенок/тон Запись Уменьшить 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x11 0x00 0x6F Оттенок/тон Запись Увеличить 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x11 0x01 0x70 Оттенок/тон Чтение Получить

значение Насыщенность Запись Уменьшить 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x12 0x00 0x70

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x11 0x70

Функция Тип Действие Команда

Насыщенность Запись Увеличить 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x12 0x01 0x71 Насыщенность Чтение Получить

значение Усиление Запись Уменьшить 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x13 0x00 0x71 Усиление Запись Увеличить 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x13 0x01 0x72 Усиление Чтение Получить

значение Резкость Запись Уменьшить 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0E 0x00 0x6C Резкость Запись Увеличить 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0E 0x01 0x6D Резкость Чтение Получить

значение Freeze Запись ВКЛ. 0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x00 0x01 0x60 Freeze Запись ВЫКЛ. 0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x00 0x00 0x5F Freeze Чтение Состояние 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x13 0x00 0x60 Источник вх. сигнала Запись D-Sub / Comp. 1 0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x01 0x00 0x60 Источник вх. сигнала Запись D-Sub / Comp. 2 0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x01 0x08 0x68 Источник вх. сигнала Запись HDMI 1 0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x01 0x03 0x63 Источник вх. сигнала Запись HDMI 2 0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x01 0x07 0x67

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x12 0x71

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x13 0x72

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x0E 0x6D

Источник вх. сигнала Запись Композитный

видеосигнал Источник вх. сигнала Чтение Состояние 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x13 0x01 0x61 Быстрый автопоиск Запись ВКЛ. 0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x02 0x01 0x62 Быстрый автопоиск Запись ВЫКЛ. 0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x02 0x00 0x61 Быстрый автопоиск Чтение Состояние 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x13 0x02 0x62 Отключение звука Запись ВКЛ. 0x06 0x14 0x00 0x04 0x00 0x34 0x14 0x00 0x01 0x61 Отключение звука Запись ВЫКЛ. 0x06 0x14 0x00 0x04 0x00 0x34 0x14 0x00 0x00 0x60 Отключение звука Чтение Состояние 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x14 0x00 0x61 Громкость Запись Увеличить 0x06 0x14 0x00 0x04 0x00 0x34 0x14 0x01 0x00 0x61 Громкость Запись Уменьшить 0x06 0x14 0x00 0x04 0x00 0x34 0x14 0x02 0x00 0x62 Громкость Запись Записать

значение Громкость Чтение Получить

значение Язык Запись English 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x00 0x61 Язык Запись Français 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x01 0x62

0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x01 0x05 0x65

0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x2A 0x11 0x9A

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x14 0x03 0x64

Язык Запись Deutsch 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x02 0x63 Язык Запись Italiano 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x03 0x64 Язык Запись Español 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x04 0x65 Язык Запись РУССКИЙ 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x05 0x66 Язык Запись

繁體中文

0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x06 0x67

Функция Тип Действие Команда

Язык Запись Язык Запись Язык Запись Язык Запись Svenska 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x0a 0x6B Язык Запись Nederlands 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x0b 0x6C Язык Запись Türkçe 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x0c 0x6D Язык Запись Čeština 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x0d 0x6E Язык Запись Português 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x0e 0x6F Язык Запись Язык Запись Polski 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x10 0x71 Язык Запись Suomi 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x11 0x72 Язык Запись Язык Запись Индонезия 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x13 0x74 Язык Запись Язык Запись Tiếng Việt 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x15 0x76 Язык Запись Ελληνικά 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x16 0x77

简体中文

日本語

한국어한국어

ไทย

ةيبرعلا



0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x07 0x68 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x08 0x69 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x09 0x6A

0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x0f 0x70

0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x12 0x73

0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x14 0x75

Язык Чтение Состояние 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x15 0x00 0x62 Время использования

источника света Время использования

источника света Формат HDMI Запись RGB 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x28 0x00 0x85 Формат HDMI Запись YUV 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x28 0x01 0x86 Формат HDMI Запись Авто 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x28 0x02 0x87 Формат HDMI Чтение Состояние 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x28 0x86 Диапазон HDMI Запись Улучшенный 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x29 0x00 0x86 Диапазон HDMI Запись Обычный 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x29 0x01 0x87 Диапазон HDMI Запись Авто 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x29 0x02 0x88 Диапазон HDMI Чтение Состояние 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x29 0x87 CEC Запись ВЫКЛ. 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x2B 0x00 0x88 CEC Запись ВКЛ. 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x2B 0x01 0x89 CEC Чтение Состояние 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x2B 0x89 Состояние ошибки Чтение Состояние 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x0C 0x0D 0x66

Запись Сбросить в

НОЛЬ

Чтение Получить время

исп. лампы

0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x01 0x00 0x62

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x15 0x01 0x63

Brilliant Color Запись ВЫКЛ. 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x00 0x6D Brilliant Color Запись Цвет 1 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x01 0x6E Brilliant Color Запись Цвет 2 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x02 0x6F Brilliant Color Запись Цвет 3 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x03 0x70 Brilliant Color Запись Цвет 4 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x04 0x71 Brilliant Color Запись Цвет 5 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x05 0x72

Функция Тип Действие Команда

Brilliant Color Запись Цвет 6 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x06 0x73 Brilliant Color Запись Цвет 7 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x07 0x74 Brilliant Color Запись Цвет 8 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x08 0x75 Brilliant Color Запись Цвет 9 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x09 0x76 Brilliant Color Запись Цвет 10 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x0A 0x77 Brilliant Color Чтение Состояние 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x0F 0x6E Код пульта ДУ Запись Код 1 0x06 0x14 0x00 0x04 0x00 0x34 0x0C 0x48 0x00 0xA0 Код пульта ДУ Запись Код 2 0x06 0x14 0x00 0x04 0x00 0x34 0x0C 0x48 0x01 0xA1 Код пульта ДУ Запись Код 3 0x06 0x14 0x00 0x04 0x00 0x34 0x0C 0x48 0x02 0xA2 Код пульта ДУ Запись Код 4 0x06 0x14 0x00 0x04 0x00 0x34 0x0C 0x48 0x03 0xA3 Код пульта ДУ Запись Код 5 0x06 0x14 0x00 0x04 0x00 0x34 0x0C 0x48 0x04 0xA4 Код пульта ДУ Запись Код 6 0x06 0x14 0x00 0x04 0x00 0x34 0x0C 0x48 0x05 0xA5 Код пульта ДУ Запись Код 7 0x06 0x14 0x00 0x04 0x00 0x34 0x0C 0x48 0x06 0xA6 Код пульта ДУ Запись Код 8 0x06 0x14 0x00 0x04 0x00 0x34 0x0C 0x48 0x07 0xA7 Код пульта ДУ Чтение Состояние 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x0C 0x48 0xA1 Переразвертка Запись ВЫКЛ. 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x33 0x00 0x90 Переразвертка Запись Значение 1 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x33 0x01 0x91 Переразвертка Запись Значение 2 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x33 0x02 0x92 Переразвертка Запись Значение 3 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x33 0x03 0x93 Переразвертка Запись Значение 4 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x33 0x04 0x94 Переразвертка Запись Значение 5 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x33 0x05 0x95 Переразвертка Чтение Получить

значение Клавиша ДУ Запись Меню 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x0F 0x61 Клавиша ДУ Запись Выход 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x13 0x65 Клавиша ДУ Запись Вверх 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x0B 0x5D Клавиша ДУ Запись Вниз 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x0C 0x5E Клавиша ДУ Запись Влево 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x0D 0x5F Клавиша ДУ Запись Вправо 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x0E 0x60 Клавиша ДУ Запись Источник 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x04 0x56 Клавиша ДУ Запись Ввод 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x15 0x67 Клавиша ДУ Запись Авто 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x08 0x5A

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x33 0x91

AMX Запись Ответ AMX AMX Температура при

работе Режим источника света -

цикл

Чтение Получить

значение

Запись Режим

источника

света - цикл

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x15 0x03 0x65

0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x36 0x00 0x95

Список терминов

В этом разделе приводится список стандартных терминов, используемых в моделях проекторов. Все термины перечислены в алфавитном порядке.

ПРИМЕЧАНИЕ: Некоторые термины могут не быть не применимы к вашему

проектору.

Формат

Отношение ширины изображения к его высоте.

Auto Sync

Встроенная интеллектуальная функция автоматической регулировки, которая подстраивает значения частоты и тактовой частоты для обеспечения наилучшего качества изображения.

Blank

Временное скрытие изображения с экрана для концентрации внимания аудитории (при необходимости).

Режим Макс. Яркость Повышает до максимума яркость проецируемого изображения. Этот режим идеально подходит, если требуется максимально высокая яркость изображения, например, при использовании проектора в хорошо освещенном помещении.

Яркость

Регулировка уровней яркости экранного изображения.

CEC (Consumer Electronics Control - Управление бытовой электронной аппаратурой)

Синхронизация операций включения/выключения питания через HDMIподключение. Если устройство, также поддерживающее функцию CEC, подключено к входному разъему HDMI проектора, то при выключении питания проектора также будет автоматически выключаться и питание этого подключенного устройства. При включении питания подключенного устройства автоматически включится и питание проектора.

Цвет

Регулировка насыщенности цвета.

Цветовой режим

В проекторе есть несколько предустановок цветовых режимов для разных условий эксплуатации и источников входного сигнала.

Цветовая темп.

Пользователи могут выбрать конкретные настройки цветовой температуры в соответствии со своими потребностями.

Значение, используемое проектором по умолчанию

8000K

6500K

5500K

Контрастность

Регулировка разности между задним планом (уровень чёрного) и передним планом (уровень белого) изображения.

Кольцо фокусировки

Ручное повышение резкости проецируемого изображения.

Исходное состояние проектора

Изображения приобретают голубовато-белый оттенок.

Цветовая температура по умолчанию. Изображения сохраняют нормальный уровень белого. Рекомендуется для обычных вариантов применения.

Изображения приобретают красновато-белый оттенок.

Гамма

Пользователь может вручную выбрать для проектора кривую градаций серого.

Диапазон HDMI

Пользователь может выбрать диапазон градаций серого HDMI: 0~255 (расширенный диапазон) , 16~235 (обычный диапазон) или Авто в зависимости от типа обнаруженного сигнала.

Режим высокогорья

Дополнительный режим для использования на высоте от 1500 до 3000 м над уровнем моря и при температуре от 5° C до 25° C. Активация этого режима улучшит охлаждение и производительность проектора.

ИНФОРМАЦИЯ

Отображается режим синхронизации (входной видеосигнал), номер модели проектора, серийный номер и URL-адрес веб-сайта ViewSonic®.

Выбор входа

Поочередное переключение между разными источниками входного сигнала, доступными для проектора.

Трапецеидальность

Искажение изображения из-за проецирования не под прямым углом к поверхности. Вертикальные искажения можно исправить нажатием [ / /

/ ] Кнопок коррекции трапецеидальных искажений.

Настройки ист. света

Информацию об источнике света проектора можно просмотреть в разделе "Информация о наработке ист. света", а настройки можно отрегулировать в разделе "Режим ист. света".

Режим Фильм

Цветовой режим, подходящий для воспроизведения цветных фильмов, видеозаписей с цифровых камер или камер DV через вход с ПК. Лучше всего подходит для слабоосвещенных помещений.

Переразвертка

Обрезанное изображение на экране монитора. Изображение фильма масштабируется так, чтобы на экране не были видны полосы по краям.

Образец

Проецирование сетки, помогающей регулировать и точно настраивать изображение.

Положение проектора

Проецируемое изображение можно регулировать в зависимости от места установки проектора (например, на потолке или сзади проекционного экрана).

RS-232

Стандартный код для последовательной передачи данных, используемый для подключения к другим устройствам или контроллеру через последовательный порт или порт локальной сети.

Резкость

Регулировка качества изображения.

Стандартный режим

Цветовой режим, предназначенный для обычных условий просмотра при естественном освещении.

Кольцо масштабирования

Ручная регулировка размера проецируемого изображения.

Устранение неполадок

Проблемы общего характера

В этом разделе описываются некоторые проблемы общего характера, которые могут возникнуть при использовании проектора.

Проблема Возможные решения

Проектор не включается • Убедитесь в том, что шнур питания правильно

подключен к проектору и розетке питания.

• Если процесс охлаждения не завершился, то дождитесь его завершения и затем снова попробуйте включить проектор.

• Если описанные выше действия не помогут, то попробуйте подключиться к другой розетке или другому электрическому устройству с такой же розеткой питания.

Нет изображения • Убедитесь в том, что кабель от источника видео

правильно подключен и что источник видео включен.

• Если источник входного сигнала не был выбран автоматически, то выберите правильный источник нажатием кнопки Source на проекторе или на пульте ДУ.

Изображение размыто • Отрегулируйте резкость проецируемого

изображения вращением Кольца фокусировки.

• Убедитесь в том, что проектор и экран выровнены. При необходимости отрегулируйте высоту проектора, а также угол и направление проецирования.

Не работает пульт ДУ • Убедитесь в том, что между пультом ДУ и

проектором нет препятствий и что расстояние между ними не превышает 8 м (26 футов).

• Возможно, батарейки разрядились; проверьте их и при необходимости замените.

Индикаторы

Свечение Состояние и описание

Питание

Мигает

зеленым

Зеленый Выкл. Выкл. Включение питания Зеленый Выкл. Выкл. Обычный режим работы

Мигает

зеленым

Красный Выкл. Выкл. Загрузка Зеленый Зеленый Зеленый Выгорание выкл.

Мигает

зеленым

Выкл. Выкл. Красный Ошибка источника света во время обычной работы

Зеленый Выкл. Красный Сбой при запуске цветового колеса

Выкл. Красный Выкл. Ошибка вентилятора 1 (фактическая скорость

Выкл. Красный Красный Ошибка вентилятора 2 (фактическая скорость

Выкл. Красный Зеленый Ошибка вентилятора 3 (фактическая скорость

Выкл. Красный Оранже-

Мигает

красным

Выкл. Выкл. Режим ожидания

Выкл. Выкл. Обычное охлаждение после выключения питания

Лампа

Выкл. Красный Первый источник света - горит, ошибка охлаждения

Нагрев/охлаждение

вращения вентилятора выше заданной).

вращения вентилятора выше заданной). Ошибка вентилятора 4 (фактическая скорость

вый

Красный Выкл. Ошибка вентилятора 5 (фактическая скорость

вращения вентилятора выше заданной).

Мигает

красным

Красный Красный Красный Ошибка теплового датчика 1, обрыв в цепи (обрыв в

Красный Красный Зеленый Ошибка теплового датчика 2, обрыв в цепи (обрыв в

Зеленый Красный Красный Ошибка теплового датчика 1, короткое замыкание в

Выкл. Красный Зеленый Ошибка теплового датчика 2, короткое замыкание в

Оранжевый Красный Красный Температура 1, ошибка (температура выше предельной). Оранжевый Красный Зеленый Температура 2, ошибка (температура выше предельной).

Выкл. Зеленый Красный Вентилятор IC #1 I2C, ошибка связи.

Мигает

красным

Выкл. Ошибка вентилятора 6 (фактическая скорость

вращения вентилятора выше заданной).

цепи диода).

цепи (обрыв в цепи диода).

Обслуживание

Общие меры безопасности

• Обязательно выключите проектор и выньте вилку шнура питания из розетки.

• Запрещается извлекать какие-либо детали из проектора. При необходимости замены любых деталей проектора обращайтесь в компанию ViewSonic® или к продавцу.

• Запрещается распылять или проливать любые жидкости непосредственно на корпус.

• Обращайтесь с проектором бережно, так как на темном корпусе проектора повреждения краски более заметны, чем на светлом корпусе.

Чистка объектива

• Для удаления пыли используйте баллончик со сжатым воздухом.

• Если объектив останется недостаточно чистым, то очистите поверхность специальной салфеткой для чистки объективов и осторожно протрите мягкой тканью, смоченной чистящим средством для объективов.

ВНИМАНИЕ! Запрещается чистить объектив абразивными материалами.

Чистка корпуса

• Для удаления пыли или грязи используйте мягкую безворсовую ткань.

• Если корпус останется недостаточно чистым, то смочите чистую мягкую безворсовую ткань небольшим количеством слабого неабразивного чистящего средства, не содержащего аммиака и спирта, и протрите поверхность.

ВНИМАНИЕ! Запрещается использовать воск, спирт, бензин, растворитель и

другие химические моющие средства.

Хранение проектора

При необходимости длительного хранения проектора соблюдайте следующие правила:

• Убедитесь в том, что температура и влажность в месте хранения находятся в рекомендуемом диапазоне.

• Полностью вдвиньте регулировочную ножку внутрь корпуса.

• Извлеките батарейку из пульта ДУ.

• Упакуйте проектор в его оригинальную или аналогичную коробку.

Отказ от ответственности

• ViewSonic® не рекомендует для чистки объектива или корпуса использовать любые чистящие средства, содержащие аммиак или спирт. Известно, что некоторые химические чистящие средства повреждают объектив и/или корпус проектора.

• ViewSonic® не будет отвечать за повреждения, вызванные применением любых чистящих средств, содержащих аммиак или спирт.

Информация об источнике света

Этот раздел поможет вам больше узнать об источнике света вашего проектора.

Наработка источника света

Во время работы проектора встроенный таймер автоматически подсчитывает продолжительность использования источника света (в часах).

Чтобы узнать наработку источника света (в часах):

1. Нажмите Menu для открытия экранного меню и выберите: Дополнит >

Настройки ист. света > Информация о наработке ист. света.

2. Нажмите Enter, в результате появится страница

Информация о наработке ист. света:

3. Для выхода из меню нажмите Exit.

Продление срока службы источника света

Для продления срока службы источника света можно в экранном меню настроить следующие параметры:

Настройка параметра Режим ист. света

Перевод проектора в режим Eco, Dynamic Eco, или Супер эко+ уменьшает шум системы и энергопотребление, а также продлевает срок службы источника света.

Режим ист. света Описание

Обычный Максимальная яркость лампы. Eco Энергопотребление лампы снижается на 21%, уменьшаются

яркость и уровень шума вентилятора.

Dynamic Eco Энергопотребление лампы снижается на 35% в зависимости

от уровня яркости содержимого.

Супер эко+ Энергопотребление лампы снижается на 63%, уменьшается

яркость для продления срока службы лампы и уменьшения шума от вентилятора.

Для установки Режим ист. света откройте экранное меню и выберите: Дополнит > Настройки ист. света > Режим ист. света и нажмите / для выбора, затем нажмите Enter.

Настройка Автоотключение

Эта функция позволяет автоматически выключать проектор, если по истечении заданного периода времени не будет обнаружено никакого источника входного сигнала.

Откройте экранное меню и выберите: УПРАВЛЕНИЕ ПИТАНИЕМ > Инт. потр. эн. > Автоотключение, затем нажмите / для отключения или настройки времени.

Сроки замены источника света

Когда загорится Индикатор источника света, установите новую лампу или обратитесь к продавцу.

ВНИМАНИЕ! Использование старой лампы может вызвать нарушение

нормальной работы проектора, а в некоторых случаях может привести к взрыву лампы.

Замена источника света

Советуем выключить питание, отсоединить проектор от розетки и обратиться к специалисту по обслуживанию для замены лампы.

Нормативная информация и информация по обслуживанию

Информация о соответствии требованиям

В этом разделе приводятся сведения о соблюдении всех применимых требований и заявления о соответствии нормативным требованиям. Соответствующие подтвержденные заявления относятся к надписям на шильдиках и соответствующей маркировке на устройстве.

Заявление о соответствии требованиям Федеральной Комиссии по связи (ФКС) США

Это устройство соответствует нормам, изложенным в Части 15 Правил ФКС. Эксплуатация допускается при соблюдении следующих двух условий: (1) это устройство не должно создавать вредные помехи, и (2) это устройство должно работать в условиях помех от других источников, включая помехи, которые могут вызвать сбои в работе. Это устройство протестировано и признано соответствующим ограничениям, установленным для цифровых устройств Класса B, изложенным в Части 15 Правил ФКС.

Эти ограничения призваны обеспечить надлежащую защиту от вредного воздействия при использовании в жилых помещениях. Это оборудование генерирует, использует и способно излучать высокочастотную энергию, а при несоблюдении инструкций во время установки и эксплуатации может создавать недопустимые помехи для радиосвязи. Однако не гарантируется невозможность возникновения помех в некоторых случаях установки. Если это устройство все же создает помехи приему радиоили телевизионных сигналов (это можно определить его выключением и повторным включением), то можно попытаться устранить помехи одним из следующих способов:

• Переориентируйте или переместите приемную антенну.

• Увеличьте расстояние между данным оборудованием и приемником.

• Подключите данное оборудование к сетевой розетке другой цепи питания, а не к той, к которой подключен приемник.

• Обратитесь за помощью к продавцу или специалисту по телевизионной или радиотехнике.

ПРЕДУПРЕЖДЕНИЕ: Учтите, что любые изменения или модификации, не

одобренные в прямой форме организацией, ответственной за соответствие нормам, могут лишить пользователя права на эксплуатацию этого оборудования.

Заявление о соответствии требованиям Министерства промышленности Канады:

CAN ICES-3 (B)/NMB-3(B)

Соответствие требованиям CE для стран Европы

Это устройство отвечает требованиям Директивы 2014/30/EU в отношении электромагнитной совместимости и Директивы 2014/35/EU в отношении низковольтного оборудования.

Следующая информация относится только к странам Европейского союза:

Показанный справа знак обозначает соответствие требованиям Директивы 2012/19/EU по утилизации отслужившего электротехнического и электронного оборудования (Waste Electrical and Electronic Equipment, WEEE). Этот знак указывает на то, что данное оборудование НЕЛЬЗЯ выбрасывать вместе с обычным несортированным бытовым мусором, а нужно сдавать на переработку в соответствии с местными законами.

Заявление о соответствии требованиям Директивы RoHS2

Это устройство спроектировано и изготовлено в соответствии с требованиями Директивы 2011/65/EU Европейского Парламента и Совета Европы по ограничению использования определенных видов вредных и опасных веществ в электрическом и электронном оборудовании (RoHS2) и признано отвечающим требованиям норматива по значениям предельно допустимой концентрации (ПДК), изданного Европейским Техническим консультативным комитетом (TAC), а именно:

Вещество Норма ПДК Фактическая

концентрация

Кадмий (Cd) 0,01% < 0,01% Свинец (Pb) 0,1% < 0,1% Ртуть (Hg) 0,1% < 0,1% Шестивалентный хром (Cr6+) 0,1% < 0,1% Многобромистый бифенил (PBB) 0,1% < 0,1% Многобромистый дифениловый эфир (PBDE) 0,1% < 0,1% Бис (2 этилгексиловый эфир) фталевой

кислоты (DEHP) Бензилбутилфталат (BBP) 0,1% < 0,1%

Дибутилфталат (DBP) 0,1% < 0,1% Диизобутилфталат (DIBP) 0,1% < 0,1%

0,1% < 0,1%

Эти нормативы не применяются к некоторым указанным ниже компонентам устройств согласно Приложению III к Директиве RoHS2:

• Содержание ртути в люминесцентных лампах с холодным катодом и люминесцентных лампах специального назначения с наружным электродом не превышает (для одной лампы):

» Короткие (500 мм): макс. 3,5 мг для одной лампы. » Средние (> 500 мм и 1500 мм): макс. 5 мг для одной лампы. » Длинные (> 1500 мм): макс. 13 мг для одной лампы.

• Содержание свинца в стекле электронно-лучевых трубок.

• Содержание свинца в стекле люминесцентных лампах не превышает 0,2% на единицу веса.

• Содержание свинца как легирующего элемента в алюминиевом сплаве не превышает 0,4% на единицу веса.

• Содержание меди в сплаве не превышает 4% на единицу веса.

• Свинец в припоях с высокой температурой плавления (например, в сплавах с содержанием свинца 85% и более на единицу веса).

• Электрические и электронные компоненты, содержащие свинец в стекле или керамике, кроме диэлектрической керамики в конденсаторах, например, в пьезоэлектрических устройствах или стеклянных или керамических матричных соединениях.

Установленные в Индии ограничения на содержание опасных веществ

Заявление о соответствии ограничениям на содержание опасных веществ (Индия). Этот продукт отвечает "Правилам утилизации электронных отходов в Индии (2011)" и запретам на использование свинца, ртути, гексавалентного хрома, полиброминированного бифенила или многобромистых дифениловых эфиров в концентрации, превышающей массовую долю 0,1% и массовую долю 0,01% для кадмия, кроме исключений, указанных в Перечне 2 этих Правил.

Утилизация продукта и окончание срока его службы

ViewSonic® заботится об охране окружающей среды и привержена экологичным методам работы и стилю жизни. Благодарим вам за то, что вы разделяете наше стремление использовать компьютеры более разумно и ответственно, заботясь об экологии. Дополнительные сведения см. на веб-сайте ViewSonic®.

США и Канада:

http://www.viewsonic.com/company/green/recycle-program/

Европа:

http://www.viewsoniceurope.com/uk/support/recycling-information/

100

ViewSonic PG707W User manual

Specifications and Main Features

Frequently Asked Questions

User Manual

Меры безопасности - общие сведения

Характеристики

Комплект поставки

Общие сведения об устройстве

Проектор

Органы управления и их назначение

Разъемы

Пульт ДУ

Органы управления и их назначение

Зона действия пульта ДУ

Замена батареек в пульте ДУ

Первоначальная настройка

Выбор места для установки

Проекционные размеры

PG707X

Изображение формата 4:3 на экране формата 4:3

Изображение формата 4:3 на экране формата 16:10

PG707W

Изображение формата 16:10 на экране формата 16:10

Изображение формата 16:10 на экране формата 4:3

Монтаж проектора

Предотвращение несанкционированного использования

Использование гнезда для защиты

Использование функции защиты паролем

Установка пароля

Изменение пароля

Отключение функции защиты паролем

Если забудете пароль

Процедура восстановления пароля

Блокировка кнопок управления

Подключения

Подключение к сети питания

Подключение источникам видеосигнала

Подключение через разъем HDMI

Подключение композитного видеосигнала

Подключение к компьютеру

Подключение сигнала VGA

Подключение выходного сигнала VGA

Подключение к звуковому устройству

Эксплуатация

Включение и выключение проектора

Включение проектора

Первая активация

Выключение проектора

Выбор источника входного сигнала

Регулировка проецируемого изображения

Регулировка высоты проектора и угла проецирования

Автоматическая настройка изображения

Точная настройка размера и резкости изображения

Коррекция трапецеидальных искажений

Регулировка по 4 углам

Скрытие изображения

Управление проектором по локальной сети

Настройка параметров Настр. упр. по ЛС

Управление проектором с помощью веб-браузера

Сведения о системе управления Crestron e-Control®

Поддерживаются форматы PJLink™, SNMP, AMX и Xpanel

Функции меню

Общий порядок работы с экранным меню

Дерево экранных меню

Меню ДИСПЛЕЙ

Меню ИЗОБРАЖЕНИЕ

Меню УПРАВЛЕНИЕ ПИТАНИЕМ

Меню ОСНОВНЫЕ

Меню ДОПОЛНИТЕЛЬНЫЕ

Меню СИСТЕМА

Меню ИНФОРМАЦИЯ

Приложение

Технические характеристики

Размеры проектора

Поддерживаемые режимы синхронизации

Аналоговый RGB

HDMI (режим ПК)

HDMI (Видео)

Видео

Таблица кодов ИК-управления
