恭喜您购买了 ViewSonic Tablet PC V1100 。V1100 是功能完备的 PC,具有
TM
内置 WAN 、 LAN 以及 Wi-Fi
理和存取重 要的业务 信息和个人信息。另 外,您还 可收发 电子邮 件以及接
入 Internet。
本使用 手册将帮助您 设置 V1100, 并向您 介绍多种功能。
要点! 请您保 留 原始包装 箱 和 所 有包装 材料 ,以备 日 后运输 之 用。
包装内容
如果 您的 “包装内容”中缺少 下面列表中的任何 内容,或者 存在 技术支
持问题,返还产品前请联 系 ViewSoni c 。请参阅本手册 的 “客户支持”
表 格。
无线连通性。使用 V1100,您可以组合 管
• Tablet PC V1100
• 触控笔
• 电源线
• 防尘罩
• 迷你 USB 键盘
• 使用手册位于 C:\Tablet_PC\UG
• Tablet PC V1100 标准电池
• 触控笔 系链
• 电源适配器
• 迷你 VGA 适配器
• 系统恢复光 盘
• V1100 快速入门 指南
附件
Tablet PC V1100 提供多种 可选附件以改进 使用功能,其中 包括:
• Tablet PC Dock
• 电池充电器
• 坚固型便携箱
• 附加电池 (标 准型 和增强型 )
想了解有关 详细信息或要购买附件, 请按 本使用 手册 “客户支持”表中所
列信息, 访问 ViewSonic 网 站, 然后单 击 Accessories (附件)。
• 触控笔
• 防护 握套
• 交流适配器和电源线
ViewSonic Tablet PC V1100 2
Page 7
注意事项
• 要达到最佳收视效果,须距离屏幕
38 到 45 cm。
• 请勿用手指碰触屏幕。因为皮肤油
脂很难擦净。
• 切勿取下后盖。 V1100 内部装有高
压部件。如果碰触这些部件,您可
能会受到严重伤害。
• 请勿使屏幕受到日光直射或其它热
源辐射。屏幕应背对阳光,以减少
反光。
• 请务必小心操作 V1100 ;对跌坏的
V1100 不予保修。
• 请勿在下雨、潮湿或者极冷的环境
下操作 V1100。
• 请勿在屏幕、视频电缆或电源线上
面放置任何重物。
• 如果出现冒烟、异常噪音或有异
味,请立即关闭 V1100 ,然后电话
通知经销商或 ViewSoni c 。
• 仅可使用 V1100 随附的交流 / 直流
电源适配器。
首次使用 V1100 的注意事项
要开始使用 V1100 ,请 执行以下操 作:
1 按照 “快速入门 指南 ”所 示将 V1100 连接到交流适配器。有关详细 信
息,请参阅本 使用手册中基本设置
2 确保 V1100 关闭 并且 Tablet PC 已装 上 电池。电池首次充电时间长 达
2.5 小时。 一旦电池充满电,在使用 V1100 时电池 也会充电。但不 建议
这样做。有关 详细信息,请参阅电池电源管理
3 要熟悉 V1100 的功能和部件,请参阅 V1100 功能
4 有关使用 V1100 的详细 信息,请参阅 Microsoft “ 帮助”或 者“指南”。
单 击 Start (开始) > All Programs(所有程序) > Get Going with Tablet
PC (开始使用 Tablet PC)。
一节。
一节和连接电池组 。
一节。
5 如需查 看 “使用 手册”, 请访问硬盘 目录 C:\Tablet_PC\UG 。
ViewSonic Tablet PC V1100 3
Page 8
V1100 功能
内含软件
• Windows® XP Tablet PC 版本包 括:
®
•Microsoft
• Microsoft Outlook Express
• Microsoft Windows Media Player
• Adobe Acrobat Reader
• Microsoft eBook Reader
®
• Citrix
ICA® Client
性能特点
高性能处理器
V1100 配备 866 MHz Intel® Pentium III 可移 动处理器。
大硬盘驱动器
V1100 配备 20 GB 硬盘驱动器。
高级图形引擎
V1100 配备高性能图形所用的 集成式 AGP-bus 2D/3D 视频处理器。 同 时,
视频 芯片综合硬件加速 重放功能,带给您流 畅的 MPEG 视频 感受。3D 图形
性能 令 PC 游戏栩栩如生 。
Internet Explorer
可扩展性
本系统提 供一个 SDRAM 扩展 槽( 最高 达 512 MB ),用户能随着对系统需
求的增加, 方便地提高系统性能。
色彩明亮的 LCD 触摸屏显示器
本系统配备 10.4 英寸 TFT XVGA 触摸屏显示器面板,文字清 晰、色彩鲜明。
纵向模式或横向模式
V1100 可以采 用纵向或横向两种 模式。
ViewSonic Tablet PC V1100 4
Page 9
音频性能
本 系统配备内部录音和重放 功能,包 括 3D(三 维)音频、 64-voice DirectSound
通道 支持以及内置硬件音波表 。
无线局域网、快速以太网以及调制解调器连通性
V1100 提供 内置 802.11b Wi-Fi 局域网适配器、快速以太网适配器以及 56K
调制解调器用于 网络接入 。
802.11b 内部天线
内置 802.11b 无线局域网天线用于从 802.11b 接入 点传 输和接收数据 。
附加的扩展和连通性
V1100 提供 完整的 I/O 端口,包括两个 通用串 行总 线 (USB) 端口、麦克风
和音频输出插孔 、外部 VGA 端口 、 FireWire 端口 以及 Tablet PC Dock 的
28 针连接器 (可选) 。V1100 还包 括 Type II PC 卡槽 (PMCIA v2.1) 、
Compact Flash 以及用于 附加扩展的 CF 卡槽 。
ViewSonic Tablet PC V1100 5
Page 10
基本设置
保密键
开始菜单
日志
输入面板
(键盘)
电源 LED
硬盘 LED
电池充电状态
LED
内置麦克风
LCD 显示器
电源
打开 / 关闭
旋转
ESC 键
功能
Enter
方向键
内置立体声扬声器
图 1 :前视图
LCD 显示器 V1100 配备 10.4 英寸 触摸屏 XVGA TFT 显示器。
内置麦克风 您可以用内置麦克风 录音, 还能使用 语音功能应
用程序。
电源打开 / 关闭按钮 电源打开 / 关闭按钮用 于开启系统,如果设备 在一
段时间内不使用,也会 自动 进入待机状态。快速按
此键可开启系统或 退出待机状态。按住此键至少
3-4 秒钟就会关闭系统。可以 更改这些设 置。有关
详细信息,请参阅本使用 手册中 Windows XP 电源
一节。
管理
旋转按钮 用于自 动将 屏幕位 置转为 纵向或横向。
ViewSonic Tablet PC V1100 6
Page 11
ESC 按钮 与标 准 键 盘 上 的 ESC 键具 有 相同 的功能。
功能按钮 用于 使用前操 作板(如上 图所 示)上的 一些用户 设
置按钮的辅助 功能。
Enter 按钮 与标 准 键 盘 上 的 Enter 键具 有 相同 的功能。
方向键 用于上 、下、左 、右移 动光标 。
保密键按钮 与按标准 键盘 上的 Ctrl-Alt-Delete 具有 相同的功能。
开始菜单按钮 用于 启动 Windows “开始”菜 单。
日志按钮 用于 启动 “日志 ”功能。
输入面板按钮 用于 启动手写 输入 面板或使用触控笔进 行键 盘输
入的屏幕软 键盘。
电源 LED “打开”时灯呈绿 色,待机状态则 闪烁绿 色。
硬盘驱动器 LED 硬盘驱动器读 或写 时灯 闪烁绿 色。
电池充电 LED 正在充电时灯呈红 色,充满电时关闭。
内置扬声器 内置扬声器提供立体 声。
ViewSonic Tablet PC V1100 7
Page 12
背部、顶部以及侧面的特点
USB 端口
(顶部)
FireWire 端口
内存扩展槽
迷你 VGA
端口
USB 端口
(侧面)
麦克风输入
插孔
音频- 输出
插孔
调制解调
器端口
快速以太
网端口
通风栅
PC 卡槽 / 弹出
CF (Compact
Flash) 卡槽
保密槽
活动触控笔
插座
电池组锁销
电池组
硬盘舱
底座安装端口
复位
电源插孔 (直流 - 输入)
图 2 :后视图
保密槽 使您可以保护 Tablet PC 以防 失窃 。
FireWire 端口 IEEE 1394 firewire 端口能连接各种符合 1394 即插
即用 标准的装置。
ViewSonic Tablet PC V1100 8
Page 13
USB 端口 (2) 两个通用 串 行 总 线 (USB) 端口 使 V1100 能连接各种
USB 设备。 这些端口符合 USB v1.1 即插即用标 准。
通风栅 这些通 风栅使 冷却空 气在热调节系统 中循环。
PC 卡槽 (PCMCIA) 和卡弹出按钮
如下 所示,将 PC 卡 (PCMCIA) 插入 PC 卡 槽中,使
其卡 紧。按 弹出按钮 松开卡。
CF (Compact Flash) 卡槽
接 受专用 CF 卡接 口的装置。 如下 所示, 将 CF 卡
插入 CF 卡 槽中,使 其卡 紧。按 弹出按钮 松开卡。
活动触控笔 设计了 活 动触控 笔 ,以用 于数字化 屏幕。将触控 笔
在应用程序的图 标上单 击或 双击,可 在图形应用程
序中画 图、选择菜 单项或者 选择虚拟键 盘上 的字母
和数字 。
ViewSonic Tablet PC V1100 9
Page 14
电池组锁销 用于松开电池组。有关 详细信息, 请参阅本使用 手
册中移除电池组
一节。
电池组 电池组是 V1100 的内置电源。有关 详细信息, 请参
阅本使用 手册中电池电源管理
一节。
硬盘舱 您可以更换 硬盘驱动器 (HD) 。要更换 HD ,请取下
下图所 示的螺钉 和 HD 舱盖 。拉紧当前所 用硬盘驱
动器的塑料带 。取下适配器。适配器 (扩展的 IDE
连接器)与 HD 插针 配接在一起 。将 适配器放在 新
的 HD 上 。小心地将连接着 适配器的新 HD 放入
HD 舱。
硬盘舱盖
螺钉
底座安装端口 底座安装 端口 用 于将 V1100 连接到可选 Tablet PC
Dock 上。有关 详细信息, 请参阅本使用 手册客户
表中所列 信息,访问 ViewSonic 网 站 。 然 后单
支持
击 Accessories (附件)。
(
电源插孔
直流 - 输入)交流适配器用于为 V1100 提供 电源,同 时还自 动
为 电池充电。使用时,交流适配器连接到直 流
输入 。
内存扩展槽 最多达 512 MB 模块的单 一 SODIMM 槽。
迷你 VGA 端口 模拟 VGA 输出端口将 V1100 连接到外部监视 器或
投影器。
音频输出插孔 可将立体声 耳机或外部扬声器连接到音频输出
插孔。
ViewSonic Tablet PC V1100 10
Page 15
麦克风输入插孔 将麦克风连接到 麦克风输 入插孔。
调制解调器端口 RJ-11 调制解调器端口让 您能使用标 准电话 电缆 连
接传真 和调制解调器功能所 用的外部电话插孔 。内
置 56 Kbps 的调制解调器与 V.90 兼 容。
快速以太网端口 快速以太网端口 能 经由 RJ-45 电 缆 连接网络 集 线
器。快速以太网端口符合 100BASE-TX 传 输协议 。
复位按钮 用于 复 位 系统。
交流适配器
直流输入
连接器
LED
交流适配器
交流插头
交流电源电缆
图 3 :交流适配器
直流输入连接器 直流输 入连接器 插入 V1100 上的电源插孔 。
LED V1100 插入交流电源时,LED 适配器顶部的指示灯
呈绿色。
交流适配器 适配器为 V1100 将 交流电 (AC) 转换成直 流电 (DC) 。
交流插头 三相交流 插头插入交流 壁装电源插座 。
ViewSonic Tablet PC V1100 11
Page 16
LED 状态指示器
V1100 顶部的 LED 状态指示灯 显示 V1100 的操 作状态。 V1100 LED 状态
指示灯 包括:
电源指示灯 LED
• 绿灯 - 表示 设备电源打开。
• 灯灭 - 表示 设备电源关闭。
硬盘驱动器 (HDD) 存取 LED
• 闪烁绿色 - 表示硬盘驱动器 正在被存取。
电池充电指示灯 LED
• 红色 - 表示 V1100 正在充电。
• 关闭 - 表示电池已 经充满电。
显示器
V1100 使用高性能 10.4 英寸有源矩阵 TFT 面板,以 1024 x 768 的 分 辨 率 显
示数百万种颜 色。
谨记: 请勿在 LCD 面板上放 置重物 。这样 可能损坏 显示器。
延长 TFT 显示器的装置使用期限
遵照以下规定 尽量延长显示器的使用期限。
1 将 “亮度” 设为最低的舒 适 设置。
2 在桌面 上工作时, 将 V1100 连接到外部监视 器 并停用内部显示器。
3 如要使用交流电源, 而 且未连接外部监视 器,不使用时 变 更为 “挂 起
模式”。
调整显示器亮度
要调整显示器亮度,单 击 Start (开始) > Control Panel (控制面板) - 切
换到 本使用 手册下 一节 中显示的 Classic View (标准视图) > 单 击 Tablet &
Pen Settings ( Tablet & Pen 设置) > Display (显示器)。移 动 Screen
Brightness (屏幕亮度)下方 的滑 块。
ViewSonic Tablet PC V1100 12
Page 17
XP 控制面板
在 XP 上运行 V1100 有 两种方法可以查 看“控 制 面 板”,如 下 所 示:
Category View(类别视图)和 Classic View(标准视图)。
单击此处切
换到 Classic
View (标准
视图)
图 4 :Category View (类别视图)
单击此处切换到
Category View
(类别视图)
图 5 :Classic View (标准视图)
ViewSonic Tablet PC V1100 13
Page 18
音频功能
有几种 调整 Windows ® 音频功能的方法:从任务栏 中 的扬声器图标或者从
下一页 显示的控制面板。
从任务栏中的扬声器图标
请执行下 列一个操作 :
1 单击 Windows 任务 栏 中 的扬声器图 标 (Volume) , 如图 所示。会出 现带
有滑 块的 Volume (音量)控制屏幕。按住滑 块并移 动以提高或降低 音
量。单击 Mute (静 音)暂 时关闭扬声器,不更改 音量设 置。
注意: 要将 扬声器图 标添 加到 任务 栏 , 请参阅 下 一页 。
滑块
扬声器图标
图 6:扬声器图标
2 双击任务栏中 的扬声器图 标 (Volume) 。会出 现 如下带有 更多控制选项的
“音量控制”屏幕,包 括 Volume Control(音量控制)、Wave、Wavetable、
Line In、以及 CD Audio (音频)。
按住滑 块并移 动以增加或减少 选择 的控制。也 可调整每个控制选项中扬声
器之 间的 Balance (平衡 )。 选 择 Mute All (全部静 音)或 Mute individual
(单个静音)以暂时关闭扬声器,不 更改 音量设 置。
ViewSonic Tablet PC V1100 14
Page 19
从控制面板
请执行下 列一个操作 :
1 单击 Windows
®
Start (开始)按钮。双击 Control Panel (控制面板) >,
双击 Sounds and Audio Devices (声音与音频装置)。会出现以下屏幕。
如果没 有出现 Sounds and Audio Devices (声音与音频装置)图标,请
转到步骤 2 。
2 切换到 Control Panel (控制面板)
下的 Category View (类别视图)并
单击 Sounds (声音) 、 Speech (语音)以及 Audio Devices (音频装
置) 。单击 Sounds and Audio Devices (声音与音频装置)。会出现以下
Sounds and Audio Devices Properties (声音与音频装置属性)屏幕。按
住滑块 并左右移动以降 低或提高音量。
单击此处将扬
声器图标放入
Windows 任
务栏
前一页的 Volume
Control (音量控
制)屏幕
录制声音
在 开始使用系统内置的麦克风 录音时, 请确保在距 离 麦克风 20 cm(8 英寸 )
的范围 内讲话 。
您将需 要使用音频处理软件启动内置麦克风:例 如 , Microsoft Sound
Recorder 。要存取录声,请单 击 Windows Start (开始)> All Programs ( 所
有程序) > Accessories(附件) > Entertainment(娱乐) > Sound Recorder
(录音机)。
ViewSonic Tablet PC V1100 15
Page 20
调制解调器
V1100 配备 56 Kbps V.90 内部传真 / 调制解调器。 这样 ,您就 能通过标 准
电话 线接入 网络以及收发 电子邮 件。
连接调制解调器
1
将 电话 线的一端插入位于 V1100 侧面的调制解调器端口 。请参阅本 使
用手册中 的后视图
。
2 将电话 线的另一端插入 模拟 电话壁 装电源插座 。
警告: 内部调制解调器用于 模 拟 电 话 线, 也称 为 POTS (Plain Old Telephone
Service) 线。本 调制解调器不可直 接连接到数字 电话 线,如那些常用 于营 业
办公室中 的电话 线。您可获得与数字 电话线 兼容的模 拟变换器。
快速以太网网络适配器
V1100 配备 10/100BASE-T 以太网网络适配器。这样,您 就可以 在局域网
中存取和 传输 数据。
连接网络
1
将 网络电缆 的一端 连接到快速以太网端口 (位于 V1100 的侧面),将
连接器与端口 卡紧 。
2 将电缆 的另一端 连接到以太网插座插孔 或者 网络上 的集 线器或 UTP 集
中 器上 的 RJ-45 端口 。
网络布线限制
100BASE-T 网络应该符合下 列限制 :
• 电缆 线最 长应该 不超 过 100 m ( 328 英尺)。
®
• 对于 100 Mbps 的操 作,请使用 5 型布线和接 头。请参阅 Windows
中有关网络软件安装、配置以及 操作的说 明。
手册
802.11b Wi-Fi 局域网适配器
全新 V1100 配备内置 802.11b 无线局域网适配器。 这样,您 就可以用无线
方式存取和 传输 数据到 802.11b 存取点。有关将无线 802.11b 适配器连接
到网络的 说 明, 请咨询 网络管理 员 。
ViewSonic Tablet PC V1100 16
Page 21
电池电源管理
LCD 显示器、中央处理器以及硬盘驱动器是消耗 电源的主 要部件。了解电
源管理有助于在电池 必须重 新充电之前 能有更 长的工作时间。
锂离子电池
没 有交流插座 时, V1100 使用可 移 动的 4 单 元 锂电池组提供 电源。
处理提示
• 请勿接触电池连接器的金属端 。
• 请勿将电池组暴露在低于 0 °C (32 °F) 或 者高 于 60 °C (140 °F) 的环境
中。 这样做可能会 损坏电池组。
电池充电和充电时间
首次使用 V1100 时 ,给电池充电时请关闭设备,充电时间最长需要
2.5 小时。
谨记: 如果未完全充电就 使用 V1100 ,会缩短电池的使用期限。
电池组连接到 V1100 后,按照“快速入门指南”中的说 明,将交流适配器
连接到 V1100 和电源插座 。
如果设 备插入 到交流插座中 ,使用 V1100 时,电池会继续充电。电池充满
电后,电池充电指示器关闭。
要点: 外出前确 保有足 够 的充电时间。
检查电池电量

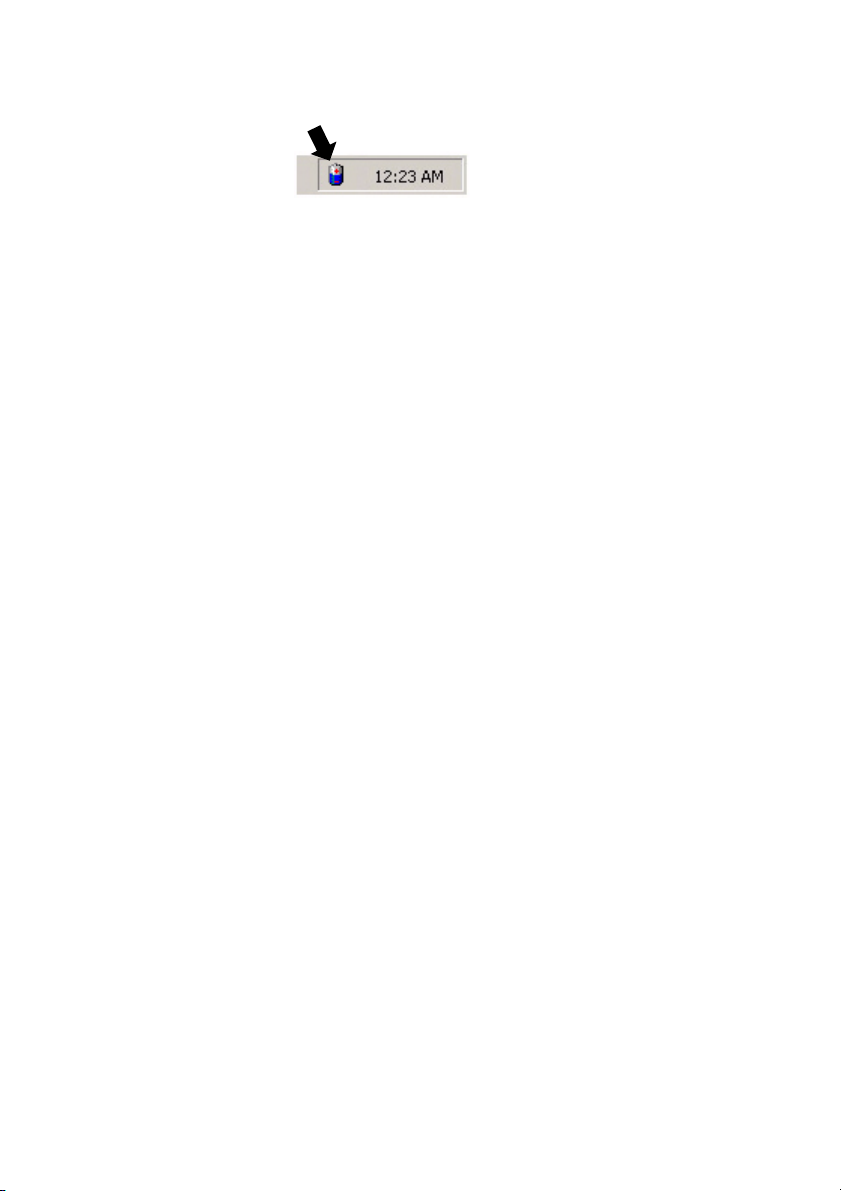

您可在任务栏右下 角的 Windows ® 电池状态指示器中检查剩余 电量。当设
备采 用电池电源运行而 不是通过交流适配器利 用外部电源时,才 会出现
“电池状态”图标 。
ViewSonic Tablet PC V1100 17
Page 22
可通过单击 Windows“控制面板”中的“电源选项”图标 存取电源电量计 。
图 7 :电池电源指示器
延长电池使用期限和周期
有几种 延长电池的使用期限的方 法。
• 将电池组存 放在室温 中。温 度越 高消耗 电池电量的速 率就越快。
• 妥善利用电源管理功能。“保存到磁盘”通过将当前 系统内容存放到 此
功能保留的硬盘空间来 节省 大部分的电量。
• 如果没有连接装置,请 禁用并 行和串 行端口 。
• 不使用时从卡 槽中弹出 PC 卡。即使没 有 插入的 PC 卡,仍会 消耗少 许
电量。
电池警告
低电警告
电池电量 降 到 6% 时出 现低 电状 况 。 此时, 绿色电源 LED 指示 灯 闪烁,而
且系统 每隔 16 秒嗡鸣 一声。
极低电警告
电量 降到 3% 时出 现 “ 极低 电警告”。电源 LED 指示 灯 闪烁, 而且 系统 每
隔 4 秒 嗡鸣一声。
当 V1100 发出 低电警告时,您有 5 到 10 秒的时间保存 当前工作。
注意: 在待机悬挂模式 中 ,充满电的电池会在 大 约 3 天或 72 小 时后失 去 电
量。在 存放 时,电池电量将在 1 - 2 个月 后耗尽 。
ViewSonic Tablet PC V1100 18
Page 23
取下电池组
要取下电池组
1 将 Tablet PC 正 面朝 下 放 置柔 软的 平 面 上 ,可以在 桌面 上 铺 一 条毛巾 。
谨记 :请勿刮伤 LCD 显示器屏幕。
2 按下 “电池锁销 ”,小心地从 Tablet PC 取下 “电池组”。
Tablet PC
电池组
电池锁销
ViewSonic Tablet PC V1100 19
Page 24
连接电池组
要连接电池组
1 将 Tablet PC 正面朝 下 放在稳 固的平 面 上。
2 请仔 细地将“电池组”与 Tablet PC 的右 侧面对齐 ,并向 左滑以 便锁定。
ViewSonic Tablet PC V1100 20
Page 25
Windows XP 电源管理
除 V1100 内置电源管理 BIOS 实 用程序外,Windows ®XP 也提供 类似的电
源管理功能。要使用此 功能,单击 Windows Start (开始) 按钮 > Control
Panel(控制面板)> Performance and Maintenance (性能与维护)> Power
Options (电源选项)。会出现以下 Power Options Properties (电源选项属
性)屏幕。
Windows 电源管理让 您可以输 入 显示器和硬盘的 超 时 值 。 也 可 在 出 现 电量
不足或电量极低 时使 V1100 自 动进入 待机模式或自 行关闭。有关节电功能
的详细 信息,请参阅 Windows 手册 或在 线帮助 。
图 8 :电源选项属性面板
注意: V1100 的 BIOS 支持 Windows APM 和 ACPI 模式。此插 图显示
Windows ACPI 对话框。有关 如何使用 Windows ACPI 设置或 者使用
Windows 电源管理功能的详细 信息,请参阅 Windows 手册。
ViewSonic Tablet PC V1100 21
Page 26
节能选项
电池电量到 达临界 低 点( 3% 残存)时,系统会进入两种 节能模式 之一:
• 待机模式
• 休眠模式 - 保存到磁盘
待机模式
在 待机模式中 ,硬件装置 (如 显示器面板和硬盘)都 会关闭以保存能量。
单击 Start (开始) > 选择 Turn Off Computer (关机) > ,单击 Stand By (待
机) 。要再 次使用 V1100 ,按 Power On (电源打开)按钮。
保存到磁盘 - 休眠模式
在此 模式下,电源关闭前所 有系统数据 都会保存到硬盘。休眠模式下,电
池电量消耗很少 。
系统恢复之前所有内容所需 的时间取决于 V1100 上 安装的 RAM 大小 。恢 复
时间可能在 5 到 20 秒之 间。
要启动休眠功能,单击 Enable hibernation (开始冬眠)选项下的 Start (开
始) > Control Panel (控制面板) > Performance and Maintenance ( 性能
与维护)> Power Options (电源选项)> Hibernate Option (休眠选项)>
OK (确定)。
电源打开 / 电源管理按钮
V1100 电源 On/Off (打开 / 关闭)按钮提 供两种功能:打开 设 备和使 设 备
进入待机状态 (系统电源管理)。要开启 V1100 电源,按 Power On (电
源打开)按钮。
要使 V1100 处于 待机(也称 作深 度睡 眠)状态,而且绿色电源 LED 闪烁,
请 执行以下 一个操 作 :
• 单击 电源按钮,如果 电源打开按钮未设为 “待机”,单击 Windows Start
(开始)按钮 > Control Panel ( 控制面板) > Power Options (电源选
项) > Advanced (高级)。在 “电池”栏 下方 ,选择设 备进入 待机状态
前 要用的时间。电源 LED 正在 闪烁 绿 色。或 者 ,
• 单击 Start (开始) > Turn Off Computer (关闭计算机) > Stand By
( 待机) 。
要从 待机 / 深 度睡 眠中唤醒 系统 (绿 色电源 LED 稳 定亮起 的黑屏),按
Power On (电源打开)按钮。
ViewSonic Tablet PC V1100 22
Page 27
桥接电池功能
您可 给 V1100 上 的电池组充电,而不 必 关闭 设备和保存 当前日 期。 让 系统
进入待机状态 (Start > OFF > Stand By )。确定电源 LED 闪烁。现在 您可更
换电池组,而 不会 损失 任何数据。
要点 :仅有 5 秒钟 时间 给 电池组充电。
使用软件
V1100 具有多种 独特性能,包 括 触控屏幕、虚拟键 盘以及旋转屏幕。某 些
功能可能需 要执行一 次安装才 能正 常运作。
触摸屏幕校准
虽 然触摸屏幕 在 出 厂 时已 经校准,但有时仍 需重 新校准 V1100 屏幕以 达 到
更高的准 确度。
触摸屏幕是 LCD 显示器 最外层的 薄膜, 它可 对 屏幕 表 面的机 械压力做出
反应。使用触控笔 控制屏幕上 的光标 。如果 您注意到触控笔 尖接触点与光
标不 符,可 重新校准触摸屏幕。
ViewSonic Tablet PC V1100 23
Page 28
校准触摸屏幕
1 单击 Windows Start(开始)按钮 > Control Panel(控制面板) > Switch
to Classic View(切换到标准视图) > Tablet and Pen Setting( Tablet and
Pen 设置)。 在 Settings (设置)选项卡下,单击 Calibrate (校准)然
后按照 屏幕上的说 明操作,如下所 示。
图 9:触摸屏幕校准
2 单击十 字 准线中 部的触控笔 。滚轮 会移 动到屏幕上 的其它 位 置。
3 再次单击 十字准线 中 央的触控笔 。重复 此操作 数次,直到屏幕 返回到校
准应用程序。
4 单击 OK (确定)。退 出应用程序时, 重 新校准 即 可 生 效。无 须重 新启
动 V1100 。
ViewSonic Tablet PC V1100 24
Page 29
屏幕旋转
要 想从纵向模式旋转 切换 到横向模式或 者进行 相反 的 操作, 请按 Tablet PC
前面的 Rotate (旋转)按钮。请参阅本使用手册前面的 Front View (前视
图)说 明。
待机后继续执行的安全性
如果 启用 Windows ® Standby (待机)后继续执行的安全性功能,从挂 起 状
态唤醒 计算 机后,系统将 提示您使用机械键 盘输入 密码。
禁用密码提示
1 按 Start (开始) > Control Panel ( 控制面板) > Switch to Classic View
(切换到标准视图) 。 双击 Power Options (电源选项)
Options Properties (电源选项属性)窗口打开。单击 Advanced (高级)
选项卡,如 下所 示。
2 不选 ‘Prompt for password ...’ (‘密码提示 ... ’ )栏。按 OK(确定)退出。
图标 。 Power
清除此框
图 10 :Power Options Properties (电源选项属性)窗口
ViewSonic Tablet PC V1100 25
Page 30
升级内存
升级系统内存
系统内存容量增加后,许多 应用程序会加快运行速度。 V1100 提供 了一个
扩展插槽 ,位于系统背部。系统主 板已经预 装了 256 MB 内存。可添 加“ 小
型 外线双列直插 式内存模块”(通常称为 SODIMM )以增加内存容量。模
块容量可以是 16 MB 、32 MB、64 MB、128 MB、256 MB,或 者 512 MB。
注意: 您的 V1100 产品 已使用 市场 上多种 内存 产品测试 过。 然而 并 非 所 有
内存模块都兼 容。访 问 www.viewsonic.com 获 取兼 容 V1100 模块的列表 。
安装新的内存模块
升级 V1100 内存是 一个需要 小心处理的过程。 请认 真遵循 以下说 明安装或
者请合格技术 人员 安装内存。如果在此过程 中由于误操作而导致产品损
坏,制 造商概不 负责。
警告:
• 当计算机处 于 挂起 模式或节能模式时, 更换 内存可能会 对 V1100 造成 永
久性损坏 。请确认更换内存 前先关闭电源,拔下交流电源线并 取下电池。
• 请勿触摸内存模块的金属接点 边缘以 避免 静电 释 放 可能造 成 的危害。
要安装新的模块
1
关闭 V1100 电源。拔下交流电源线和所 有连接到系统的电缆 / 装置。取
下电池组。有关详细 信息,请参阅 移除电池组
一 节。
2 请将手置 于大 型金属 物体片刻以 释 放静电。
3 将 V1100 正面向下 放在柔软的 平面 上。谨记 :请勿刮伤 LCD 显示器
屏幕。
ViewSonic Tablet PC V1100 26
Page 31
4 如下 所示,找 到 Tablet PC 背部的内存扩展 槽盖。取下 螺钉。 从系统 中
拉开内存 口。
内存扩展槽盖
螺钉
注意: 请注意已取出模块 上 的 槽口 。 槽口 的不 对 称布局使模块 只 能单
方向 插入插槽。替 换模块 槽口很 相似,可 帮助您 将其正确放入插槽。
5 要安装新模块,将其插入内存 插槽 。模 块 只能以单 方 向 插入 。将模块以
约 30 度的 倾角斜插入空的内存 插槽。 然后 牢固地按下,使接点 边缘完
全插入 到接收插槽 。
图 11:安装内存模块
6 轻轻旋动模块直 到插座两 旁的锁 销卡入 到位 。(您将感 觉 到模块于 空位
的吻合 )
7 将内存槽盖 和螺钉 归 位 。现 在 完成 了内存升级。
ViewSonic Tablet PC V1100 27
Page 32
故障诊断
原始检查单
首先 检查下列 项目:
• 检查取下所 有外部装置后是否仍 存在 问题。
• 检查交流适配器上 的绿 色指示灯 是否 亮起 。
• 检查电源线是否 完全且牢 固地 接入 了壁 装插座 和 V1100。
• 检查 V1100 电源指示器是否 开启。
• 检查是否 有错误或松散 的电缆 连接。确认 连接器电线的锁销稳固地插入
插座。
• 如果 USB 光驱、扫描仪 或打印机 之 类的外 设 连接后工作不 正 常,那么外
设可能存 在问题。 请首先咨询 有关装置的制造商 。
• 也许能 直接与软件 供应商 联系以解决某 些软件的问题。
• 并非 所有外 设都是 即插即用的。可能 在预先开启 并连接外 设后, 需要 重
新启动系统。
系统恢复
1 插入外部 USB 键 盘。如果您需 要恢复 操 作系统, 重新启动或开启 V1100 。
会出现 ViewSonic 小 鸟徽标,然后 迅速消 失。
2 小鸟徽 标 消失后屏幕 变 成 空白 , 反复按 F10 直到系统恢复过程开始。按
照屏幕 上的说 明 进行 操作。
ViewSonic Tablet PC V1100 28
Page 33
音频问题
扬声器无输出
• 音频输出可能被设置 成静 音。 双击任务栏上 的扬声器图 标查 看 是否 设 置
为静音。
• 多数音频问题与软件有关。
无法录制声音
检查静音设 置- 双击右 下角 任务栏上的扬声器图标 ,查看麦克风是否 被设
置为静 音。
1 在 Volume Control (音量控制)屏幕 中 ,单 击 Options (选项) 并 选 择
Properties (属性)。
2 选择 Recording (录制) 并 单击 OK (确定)。
3 单击 OK(确定)按钮后,会出现 录音音量控制面板。查看设 置确认 “静
音”选项未被 选中 。
硬盘问题
旋转
如果硬盘驱动器不旋转,可能 就需要维修 或 更换。
• 检查硬盘驱动器指示灯 LED 以确认 是 否 转速不足。打开文件。存取文件
时,LED 灯短暂 亮起。如果文件未打开或 LED 灯 未亮起 ,表示可能有硬
盘旋转问题。
• 请回 想 您的 V1100 是否遭 受过 静 电或 物理 冲击 。 如果是 这样,可能您已
经损坏了硬盘。
ViewSonic Tablet PC V1100 29
Page 34
异常声音
如果硬盘 发出异常的嘎嘎 声 :
• 请尽快备份 文件。
• 确认噪音 确实来 自硬盘而非 其它部 位。
驱动器已满
如果硬盘驱动器已 经达到 最大容量 :
• 请将不再 需 要使用的文档 或程序 移至 备用存储媒 体 (例如 软盘、刻 录 光
盘或者 磁带等等 ), 或 者卸载 不再 使用的程序。
• 许多 浏览 器会在硬盘上 存 储 文件作为高速缓 冲 存储 器以加速执行进程。
有关减少 高速缓存容量或者 删除临 时 Internet 文件方 面的说 明,请查看
程序的在 线帮助 。
• 经常清空回 收站 以维持可用磁盘空间。如果将 文件移 动至 回 收站 ,除非
清空回收站 ,否则 Windows
件,双击 桌 面上 的 Recycle Bin (回收站) 图标 > File (文件) > Empty
Recycle Bin (清空回收站)。
驱动器运行缓慢
如果 硬盘 读 取文件时间变长 :
若是您使用硬盘已有一段 时间,文件可能会 变得分 散。要 修正 潜在文件 分
散,单 击 Start (开始) > All Programs (所有程序) > Accessories (附件)
> System Tools (系统工具) > Disk Defragmenter (磁盘碎片整理工具)执
行磁盘碎片 整理。
®
不会真正删除 文件。要删除回收站中的文
问题显示
空 (黑)屏
系统开启电源时, 如果显示器面板 仍为 空 白 (黑屏) :
确认 V1100 未处 于节电模式 (待机)。在此模式下,关闭显示器 (而非
系统)以节能。常亮的绿 色电源 LED 表 示系统开启但 是显示器处于 待机
状态。
请按电源按钮唤醒 系统。有关 详细信息, 请参阅电源打开 / 电源管理按钮
一节。
ViewSonic Tablet PC V1100 30
Page 35
屏幕显示难以辨识
显示器分辨率应设为 800 x 600 以获得 最佳 视觉 效果 。如果连接了外部显
示器,可选择 Category View (类别视图) 或者 Classic View (标准视图)
项更改分 辨率 。有关两种视 图的详细 信息,请参阅 XP 控制面板
从 “类别视图”中
一节。
1 单击 Start(开始)Pick a category(选择类别)下的 > Control Panel(控
制面板) >,单击 Appearance and Themes (外观与主题) > Change the
screen resolution (更改屏幕分辨率) > Settings (设置)选项卡 >
Advanced(高级) > Adapter(适配器)选项卡 > 单击 List of Modes(模
式列表)。出现 屏幕分 辨率列表 。
2 从列表中选 择分 辨 率 ,然后 > 单 击 OK (确定)三次。 退 出 Appearance
and Themes (外观与主题)。
从 “标准视图”中
1 单击 Start (开始)> 单击 Control Panel(控制面板)> 双击 Display(显
)
示器)图标 。会出现 Display Properties (显示器属性
屏幕。
2 单击 Settings (设置) 选项卡 > Advanced (高级) > Adapter (适配器)
选项卡 > List All Modes (所有模式列表)。选择一种分辨 率 , 然 后 > 单
击 OK (确定) 三次。 退出 Control Panel (控制面板)。
屏幕闪烁
在开启电源或是关闭 操作期间,显示器出现几 次闪烁是 正常的。
Bios 问题
“ CMOS 校验和故障”信息
如果在 开机过程中 显示“CMOS 校验和故障 ” (CMOS Checksum Failure)
信息:
• 请与 ViewSonic 客户支持联 系。请参阅本手册中 的 “客户支持”一 节。
• CMOS 电池的使用期限依据 使用情况从三 年 到五年 不等 。
ViewSonic Tablet PC V1100 31
Page 36
内存问题
未识别出增加的内存
如果开机屏幕未显示安装了附加内存 :
• 可能是某些品牌 的内存模块与您的系统不 兼容。请访 问 www.viewsonic.com
获取兼 容 SODIMM 的列表 。
• 内存模块可能未正确安装。请返回到内存一 节,查看本操 作的详细资 料 。
• 内存模块可能有缺陷 。
内存不足错误信息
如果操 作时 OS 发 出 “内存不足”错误信息 :
®
• 这通常是与软件或 Windows
• 关闭所 有非 使用中 的应用程序。这样 会释放一些 已分 配的内存。
• 您可能需 要安装附加内存模块。请参阅 “内存升级”一 节的说 明。
有关的问题。
调制解调器问题
连接障碍
• 确保禁用 “ 呼叫等待”。
• 过量的线路噪 音会引起 连接中断 。要检查线路噪 音,请 连接正规电 话听
筒 并拨 打电 话。 如果 听 到异常 噪 音, 试 用不 同线 路 连接调制解调器,或
者与 当地电 话维修公司 联系。
• 确保 RJ-11 电缆 ( 从 调制解调器连 至 电 话 线的电 缆 )已 牢固地 连接调制
解调器的 RJ-11 插孔 与电话 线插槽 。
• 试用不 同的电 话线,以查 看问题是 否仍然存 在。
• 确认电 话线有 拨号音。
ViewSonic Tablet PC V1100 32
Page 37
网络适配器问题
适配器无应答
如果以太网适配器似乎 无法工作 :
• 确认电 缆两端的 物理连接 正常。
• 集线器或集中 器可能 没有 正常工作。检查是 否有 其它连接到同一集 线器
或集中 器的工作站正在使用中 。
100 Mbps 无应答模式
如果 以太网适配器 在 100 Mbps 传 输模式下似乎 无法工作 :
• 确认您使用的 集线器支持 100 Mbps 操作模式。
• 确认您的 RJ-45 电缆符合 100BASE-T 要求 。
• 确认以太网连接到支持 100BASE-T 模式的集 线器端口 ,而不是 10BASE-T
模式。 集线器可能 同 时 具 有 10BASE-T 与 100BASE-T 两种插槽 。
ViewSonic Tablet PC V1100 33
Page 38
PC 或 Compact Flash 卡问题
PC 卡 (PCMCIA) 无法工作
• 确认您已 经正确安装了卡的驱动程序。
• 确认卡 片正确插入。
• 参考卡的使用 手册或 联系 供应商 以 进行故障诊断 。
未识别出 PC 卡
• 取出后重 新插入 PC 卡。
• 确认卡 没有 IRQ (中断 请求 )冲突 。请参阅 Windows
取解 决 IRQ 冲突 的 详细 信息。
• 重新启动 V1100 以查看 问题是否仍然 存在 。
• 卡也许 有缺陷 。如果 可能,在另一个 系统上试 用此 卡。
取出 PC 卡会锁定 Windows
如果取出 PC 卡后, Windows 出现 故障或冻结 :
确认 PC 卡 在取出 之前没有 被使用。单击任务栏右下 角的 PC 卡图标,选 择
想要停 用的卡, 然后单 击 OK ( 确定)。几秒钟 后, Windows 会提示您取
出卡。
®
在线 帮助,以 获
效能问题
过热
如果 V1100 变烫 :
• 在高温 操作 环境下, 35 °C (95 °F) 以上 , V1100 的外壳底 部可能会达 到
49 °C (120 °F)。
• 确认通 风口未堵塞 。
• 过度使用处理器的某些 程序会提高 V1100 的温 度,以至于 V1100 会自 动
减 慢 CPU 时 钟 以保护 自 身 免受 热 力 损 害 。
ViewSonic Tablet PC V1100 34
Page 39
程序速度缓慢
如果程序停止 或运行非 常缓慢 :
• 按下保密键 按钮 (CTRL+ALT+DEL) 后,单击 “任务管理器”,查看应
用程序是否仍 有响 应。
• 重新启动 V1100。
• 当 Windows 在后台 处理 其它过度使用 CPU 的程序时,这 可能是正 常的。
• 可能正在 运行的应用程序过多。试 着 关闭一些 应用程序或增加可用的系
统内存以获得 更 高的性能。
• 处理器会由于 系统不能调节内部 散 热 而产生 过热。 确认 V1100 的通 风栅
未阻塞 。
电源、启动及电池问题
启动时关闭电源
V1100 电源开启的同 时 马上 关闭 :
电池电量可能过低 。电路 会防止 功率 完全耗尽 ,因为这并 不适合 锂离子电
池。重 新试 用前请 使用电源适配器充电几小 时。
电池使用期限缩短
电池使用期限将 会越来越 短:
• 电池使用期有限,只有 约 500 次充电周期。如果 您的电池已 经 使用了 一
二年以上 , 那么就应 该更换 。
®
• 在 BIOS 或 Windows
电源管理中设 定更 高的节电模式。
充电失败
电池没 有充电:
• 确认交流适配器已 插入可用电源。
• 插入交流适配器时, V1100 上的电池充电指示 灯 LED 应亮起 。
• 确认电池模块完全 插入相应空间,而 且电源锁销 处 于锁定 位置。
• 如果在极高 温度下 进行充电 操作,电池可能无法充电。
ViewSonic Tablet PC V1100 35
Page 40
打印问题
文件打印失败
打印机不打印:
• 确认打印机电 缆连接 牢 固,而 且打印机已开启。
• 运行打印机自 检程序,查看 是否报 告存在任何 问题。
• 查看 打印机是否 显示任何 错误信息。可能发生 卡纸 。
• 确认您已 经安装了打印机的驱动程序。
• 先开启和连接打印机,然 后重 新启动系统。
®
• 参考 Windows
求帮助。大 多数使用 并行 端口或 串行 端口的打印机问题都 与软件有关。
在线 帮助 或打印机 手册 ,或 者 与打印机 供 应商 联 系以 寻
屏幕打印失败
打印机不打印屏幕所 显示的内容:
• 如果打印机打印出奇怪 的 符号 , 这 可能是打印机内存缓 冲区 中 有无用信
息的结果。取 消所 有打印机任务,然 后关闭打印机电源开关以清除 内存
缓冲区 。重 新开启打印机电源,并再 次试着 打印。
• 确认您已 经 安装了正确 的打印机驱动程序。
USB 问题
USB 故障
USB 设备似乎 无法工作 :
• 确认您已 经安装了必 要的 设备驱动程序。
• 请联系 设备 供应商 以获 取 其它 帮助。
ViewSonic Tablet PC V1100 36
Page 41
附录
技术规格
处理器 处理器
核心逻辑芯片组
存储容量 硬盘驱动器 20 GB 存储容量
系统内存 内存类型 与 DRAM PC133 兼容
操作系统
LCD
图形 多重监视器
无线局域网 主机接口
调制解调器 型号
音频 兼容 AC-97 Rev. 2.1
端口 一个迷你 VGA 15 针 CRT 连接器
扩展插槽 内存
显示面板 10.4 英寸 XVGA active-matrix TFT 显示器能够显示高
显示器
通道
频带
数据速率
加密
符合规范
传输速度
PCMCIA
Compact Flash
®
Intel
Pentium III 移动式超低电压处理器
866 MHz
Intel 830MG ICH3
256 MB
Microsoft Windows
达数百万种的颜色
同步 LCD/ 外部显示器显示
支持双重独立 LCD 与外部显示器显示
Mini-PCI
美国和加拿大为 11
2.400 - 2.4835 GHz (受当地规范所限)
11 Mbps
5.5 Mbps
1 Mbps
64 位 / 128 位 WEP 加密
IEEE 802.11b,符合 Wi-Fi
Intel V.90 Modem
用于下载数据的 V.90 / K56 缆线,速度可达
56 Kbps
V.34, V.17, V.29 支持协议
集成式内部立体声扬声器
集成式全双工麦克风
一个立体声音频输出插孔及一个麦克风输入插孔
一个兼容 IEEE 1394 的端口
两个 USB 连接器
一个标准电话插孔 (RJ-11)
一个标准网络连接器 (RJ-45)
一个 直流输入连接器
一个用于可选底座的对接连接器
一个开放式 SODIMM 插槽,支持高达 512 MB 技术的
SODIMM 模块
一个带有热插拔支持的 CardBus Type II
一个 Compact Flash Type II 插槽
®
XP Tablet PC 版
ViewSonic Tablet PC V1100 37
Page 42
电源 主电池
交流适配器
BIOS
实际规格 尺寸
重量
环境 温度
湿度
海拔高度
规范 UL、 cUL/CSA、 FCC/ICS、 EMC/CE、 BSMI、 VCCI、
注意:产品规格如有变更,恕不另行通知。
Li-Ion 4 电池 , 11.1 V
3900 mAh
100-240 VAC @ 50-60 Hz
12 VDC 4.16 A
Phoenix Technologies 版本 4.06
L x W x D:
288.0 mm x 250.5 mm x 28.5 mm
11.3" x 9.9" x 1.1"
1.5 kg
3.4 磅
0 °C 到 +40 °C (操作时)
-20 °C 到 +60 °C (存放时)
10% 到 95% 非冷凝 (操作与存放时)
0 到 +3,000 m (操作时)
0 到 +12,000 m (非操作时)
CCC/CCIB、 PSB、 C-tick、 CB。
按钮定义
按钮 主要 次要
开始菜单 开始菜单 转到主页
日志 日志 提高音量
输入面板 (键盘) 键盘 降低音量
旋转 旋转 打开邮件
保密键
电源
Ctrl-Alt-Del 键无
电源
无
ESC 键 ESC 键 Alt+ESC 键
Fn 功能
功能
Enter ENTER
无
Alt+TAB 键
上 向上键 上一页
下 向下键 下一页
左 左
右 右
Shift+TAB 键
TAB 键
ViewSonic Tablet PC V1100 38
Page 43
客户支持
关于技术支持或产品服务信息,请参阅下表或与经销商联系。
注意:您需要提供产品序列号。
国家 / 地区 网站 T = 电话
F = 传真
中国
viewsonic.com.cn T: (0800) 820-3870
F: (021) 62375373
电子邮件
service.cn@
viewsonic.com
ViewSonic Tablet PC V1100 39
Page 44
清洁与维护
• 确认已关闭 V1100 的电源。
• 切勿将任何液体直接喷洒或倾倒在屏幕或外壳上。
• 切勿将 V1100 浸入任何液体。
清洁屏幕
1
用干净、柔软、不起毛的布擦拭屏幕。这样就可除去灰尘和其它微粒。
2 如果还不干净,请将少量不含氨、不含酒精的玻璃清洁剂涂在干净、柔
软、不起毛的布上,然后擦拭屏幕。
清洁外壳
1
使用柔软的干布。
2 如果还不干净,将少量不含氨、不含酒精的温和非磨蚀性清洁剂涂在干
净、柔软、不起毛的布上,然后擦拭表面。
免责声明
ViewSonic® 建议不要使用含氨或者酒精的清洁剂清洁屏幕或是外壳。已发
现一些化学清洁剂对 V1100 的屏幕和 / 或机箱会造成损坏。ViewSonic 对因
使用含氨或含酒精的清洁剂而导致的损坏不承担任何责任。
ViewSonic Tablet PC V1100 40
Page 45
有限担保
Tabl et PC 产品
担保范围:
ViewSonic
明出现材料或工艺方面的缺陷,ViewSonic 将按其单方面的决定修复此产品或以同型产品替换此产品。替
换产品或部件可能包含重新制造或整修的部件或组件。ViewSonic 不为产品随附的第三方软件提供担保。
有关担保的详细信息,请参阅产品随附的 EULA 。ViewSonic 不保证软件符合用户要求或者软件的操作不
中断或不发生错误。 ViewSonic 及其供应商拒绝承担所有担保及条件:无论明示还是暗示的担保,包括但
不限于适销性和特殊目的的适用性及非侵权的暗示担保。
担保有效期 * :
ViewSonic Tablet PC 的所有部件 (除软件外)的担保期为自第一客户购买之日起一 (1) 年,所有服务的
担保期为自第一客户购买之日起一 (1) 年。
* 欧洲:欧洲国家的所有部件 (除软件外)的有限担保期为自第一客户购买之日起二 (2) 年,所有服务的
担保期为自第一客户购买之日起两 (2) 年。
担保保护对象:
此担保仅对第一购买者有效。
不在担保范围内的项目:
1. 软件
2. 任何序列号被损毁、涂改或擦除的产品。
3. 由于下列原因造成的产品损坏、损伤或故障:
4. 搬运、安装和设置服务费用。
如何获取 服务:
1. 有关在担保期内获得服务的信息,请与 ViewSonic 客户支持部门联系。您需要提供产品的序列号。
2. 要想获取担保服务,您需要提供 (a) 标有日期的原始购买单据、 (b) 您的姓名、 (c) 您的地址、 (d) 对
3. 以预付运费的方式将产品装在原包装箱内送到或运至 ViewSonic 或经 ViewSonic 授权的服务中心。
4. 有关其他信息或离您最近的 ViewSonic 服务中心的名称,请与 ViewSonic 联系。
暗示担保的限制:
除了此文中描述的担保,不提供任何其它明示或暗示的担保,包括适销性和特殊目的的适用性暗示担保。
损失免责条款:
ViewSonic 的责任仅限于承担修复或替换产品的费用。 ViewSonic 将不负责承担:
1. 由此产品缺陷引起的任何财产损失、由于本 产品的不便 引起的损失、使用本 产品引起的损失、数据损
2. 任何其它损失、无论是否 意外的、必 然性的或其它损失。
3. 任何他方对客户提出的索赔 。
(美国)州法律的效力:
此担保为您提供特定的法律 权利 ,但您可能因为所在州 的不同而享 有不同的权利 。某些州 不允许 暗示担保
限制和 / 或不允许 意外或必 然性损失免 责,所以上 述限制和免 责条款 可能不适用于您。
美国和加拿大以外地区销售的产品:
对于在 美国和 加拿大以外地 区销 售 的 ViewSonic 产品,要获取担保信息和服务,请与 ViewSonic 或您的
当地的 ViewSonic 代理商联系。
ViewSonic Tablet PC 担保 (2.0 版) 发布日期: 2001-10-15
®
担保 Tablet PC 产品在担保期内无材料和工艺方面的缺陷。如果 Tablet PC 产品在担保期证
a. 意外事故、使用错误、疏忽、失火、水灾、闪电或其它自然灾害、未经授权的产品修改或未遵循
随产品提供的说明而造成的损坏。
b. 被未经 ViewSonic 授权的人员修复或试图修复过。
c. 损坏或造成任何程序、数据或可移动存储媒体的丢失。
d. 修复或替换期间出现软件或数据丢失。
e. 由于运输造成的损坏。
f. 移除或安装产品造成的损坏。
g. 产品以外的原因导致的损坏,例如电源波动或断电。
h. 使用不符合 ViewSonic 规格的供应品或部件。
i. 正常磨损。
j. 与产品缺陷无关的其它原因。
问题的说明、 (e) 产品序列号。
失、时 间损失、利润损失、商业机会的损失、商誉损失、业务关系的损失或其他商业损失,即便已被
告知会 造成这样 的损失时 ViewSonic 也 不负责。
ViewSonic Tablet PC V1100 41
Page 46
安全条例
谨记:电源插座 应安装在设备 附近且便 于取用。
谨记:使用正确接 地的电源线 。请务必 使用为各 国认 证合格的交流 电缆 。国际认 证标准 示例如下:
美国.................UL
加拿大.............CSA
德国.................VDE
关于选择电源线的重要注意事项
本设 备的 全套电源 线组附于包装中,它 选用于不同的销 售目的地所在国,您 必须使用此电源 线以 防电 击。
美国和加拿大适用
In the United States and Canada the male plug is NEMA5-15 style (shown above), UL Listed, and CSA
Labeled. For units which are mounted on a desk or table, type SVT or SJT cord sets may be used. For
units which sit on the floor, only SJT type cord sets may be used. The cord set must be selected
according to the current rating for your unit. Please consult the table below for the selection criteria for
power cords used in the United States and Canada.
Cord Type Size of Conductors in Cord Maximum Current Rating of Unit
SJT 18 AWG
SVT 18 AWG
欧洲国家适用
In Europe you must use a cord set which is appropriate for the receptacles in your country. The cord set is HAR-Certified,
and a special mark that will appear on the outer sheath, or on the insulation of one of the inner conductors.
适用于英国的交流插头电缆注意事项
FOR YOUR SAFETY PLEASE READ THE FOLLOWING TEXT CAREFULLY.
IF THE FITTED MOULDED PLUG IS UNSUITABLE FOR THE SOCKET OUTLET THEN THE PLUG SHOULD BE
CUT OFF AND DISPOSED OF SAFELY.
THERE IS A DANGER OF SEVERE ELECTRICAL SHOCK IF THE CUT OFF PLUG IS INSERTED INTO AN
APPROPRIATE SOCKET.
If a new plug is to be fitted, please observe the wiring code as shown below.
If in any doubt, please consult a qualified electrician.
WARNING: THIS APPLIANCE MUST BE EARTHED.
IMPORTANT: The wires in this mains lead are coloured in accordance with the following code:
Green-and-Yellow: Earth
Blue: Neutral
Brown: Live
If the coloured wires of the mains lead of this appliance do not correspond with the coloured markings identifying the
terminals in your plug, proceed as follows:
The wire which is coloured GREEN-AND-YELLOW must be connected to the terminal in the plug which is marked by
the letter E or by the Earth symbol or coloured GREEN or GREEN-AND-YELLOW.
The wire which is coloured BLUE must be connected to the terminal in the plug which is marked with the letter N or
coloured BLACK. The wire which is coloured BROWN must be connected to the terminal in the plug which is marked
with the letter L or coloured RED.
If you have any questions concerning which proper power cord to use, please consult with the dealer from whom you
have purchased the product.
瑞士................. SEV
英国................. BASE/BS
日 本................. Electric Appliance Control Act
16 AWG
14 AWG
17 AWG
10 Amps
12 Amps
12 Amps
10 Amps
12 Amps
ViewSonic Tablet PC V1100 42
Page 47
安全与规范注意事项
Radio Frequency Interference (RFI) Compliance
United States Compliance Notice
This equipment has been tested and found to comply with the limits for a
Class B digital device, pursuant to Part 15 of the Federal Communications
Commission (FCC) Rules. These limits are designed to provide reasonable
protection against harmful interference in a residential installation. This
equipment generates, uses, and can radiate radio frequency energy and, if not
installed and used in accordance with the instructions, may cause harmful
interference to radio communications. However, there is no guarantee that
interference will not occur in a particular installation. If this equipment does
cause harmful interference to radio or television reception, which can be
determined by turning the equipment off and on, the user is encouraged to try to
correct the interference by one or more of the following measures:
• Increase the separation between the equipment and the receiver.
• Connect the equipment into an outlet on a circuit different from that to which
the receiver is connected.
• Consult the dealer or an experienced radio or television technician for help.
This device complies with Part 15 (B), Part 15(C) and Part 68 of the FCC Rules.
Operation is subject to the following two conditions: 1) this device may not
cause harmful interference and 2) this device must accept any interference
received, including interference that may cause undesired operation.
Canadian Compliance Notice
This device complies with IC-RSS210 and IC-CS03 of the Canadian RF &
Telecom requirements.
English - This digital apparatus does not exceed the Canada ICES-003 Class B
limits for radio noise emissions from digital apparatus as set out in the radio
interference regulations of the Canadian Department of Communications.
Français - Le present appareil numerique nemet pas de bruits radioelectriques
depassant les limites applicables aux appareils numeriques de Canada ICES-003
Class B prescrites dans le reglement sur le brouillage radioelectrique edicte par
le Ministere des Communications du Canada.
ViewSonic Tablet PC V1100 43
Page 48
European Compliance Notice
Products with the CE Marking comply with both the EMC Directive (89/336/
EEC) and the Low Voltage Directive (73/23/EEC) issued by the Commission of
the European Community.
Compliance with these directives implies conformity to the following European
Norms:
• EN55022 (CISPR 22) Radio Frequency Interference
• EN50082 (IEC801-2, IEC801-3, IEC801-4) Electro-magnetic Immunity
• EN60950 (IEC950) Product Safety
This device complies with the requirement set out in the Council (European
Parliament) Directive on the Approximation of the Laws of the Member States
relating to Electromagnetic Compatibility of Radio and Telecom device (1999/
5/EC).
Japanese Compliance Notice
This is a Class B product based on the standard of the Voluntary Control
Council for Interference from information Technology Equipment (VCCI). If
this is used near a radio or television receiver in a domestic environment, it
might cause radio interference. Install and use the equipment according to the
instruction manual.
This device complies with JATE (Japan Approvals Institute for
Telecommunications Equipment) requirement under authority of Ministry of
Telecommunications.
ViewSonic Tablet PC V1100 44
Page 49
安全声明
电池安全声明
• 电池组只能和本装置一起使用。
• 请勿拆卸电池组。
• 切勿将电池组丢弃在火中或水中。
• 为避免火灾或烫伤的危险,或是避免损坏电池组,请勿用金属物体碰触
电池接点。
• 处理损坏的或泄漏的电池时,务必非常小心。如果不小心接触到电解
液,立即用肥皂和清水冲洗接触部位。如果接触到眼部,立即用清水冲
洗眼部 15 分钟,并及时就医。
• 如果周围环境温度超过 45 °C ( 113 °F),请勿给电池组充电。
• 要获取替换电池,请联系当地经销商。
• 请勿将电池组暴露于高温 (高于 60 °C, 140 °F)的存放环境。
• 丢弃电池组时,请与当地废品处理者咨询关于电池的处理和回收限制
规定。
锂电池警告
本计算机包含锂电池,为时钟和日历电路供电。
如果用错误的方法更换电池,会有爆炸的危险。只能使用制造商推荐的相
同或同型电池替换。遵照制造商的指示或当地法规丢弃使用过的电池。
供电安全注意事项
本装置所附电源只适用于本装置。只能使用制造商推荐的相同或同型电源
替换。
ViewSonic Tablet PC V1100 45
Page 50
ViewSonic Corporation
