PA500S/PA503S/PA500X/PA503X/ PA503W/PA503SP/PA503XP DLP Projektor

Bedienungsanleitung

Modell Nr. VS16955/VS16905/VS16956/VS16909/

VS16907/VS16905/VS16909

Informationen zur Einhaltung von Normen und Bestimmungen

FCC Erklärung

Dieses Gerät erfüllt die Anforderungen gemäß Abschnitt 15 der FCC Bestimmungen. Für den Betrieb sind folgende Bedingungen zu beachten: (1) das Gerät darf keine schädlichen Interferenzen erzeugen und muss (2) empfangene Interferenzen aufnehmen, obwohl diese zu Betriebsstörungen führen können.

Dieses Gerät wurde getestet und entspricht den Grenzwerten digitaler Geräte der Klasse B (siehe Abschnitt 15 der FCC-Bestimmungen). Diese Grenzwerte bieten einen ausreichenden Schutz gegen Interferenzen bei häuslichen Installationen. Das Gerät erzeugt und verwendet hochfrequente Schwingungen und kann sie ausstrahlen. Wenn es nicht nach den Anweisungen des Herstellers aufgestellt und betrieben wird, können Störungen im Radio- und Fernsehempfang auftreten. In Ausnahmefällen können bestimmte Installationen aber dennoch Störungen verursachen. Sollte der Radio- und Fernsehempfang beeinträchtigt sein, was durch Ein- und  Störung durch eine oder mehrere der folgenden Maßnahmen:

y Richten Sie die Empfangsantenne neu aus. y Vergrößern Sie den Abstand zwischen Gerät und Empfänger. y Stecken Sie den Netzstecker des Geräts in eine andere Steckdose, damit das

Gerät und der Empfänger an verschiedene Stromkreise angeschlossen sind.

Bitten Sie Ihren Händler oder einen erfahrenen Radio- bzw. Fernsehtechniker um Hilfe.

Warnung: Sie werden darauf hingewiesen, dass Geräte, an denen nicht von der für die Einhaltung der Bestimmungen verantwortlichen Stelle ausdrücklich gebilligte Änderungen vorgenommen wurden, vom Benutzer nicht betrieben werden dürfen.

Für Kanada

y Dieses digitale Gerät der Klasse A entspricht der Kanadischen ICES-003.

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

CE Konformität für europäische Länder

Das Gerät entspricht der EMV Richtlinie 2014/30/EU und der Niederspannungsrichtline 2014/35/EU.

Die folgenden Informationen gelten nur für EU-Mitgliedsstaaten:

Das Zeichen entspricht der Elektro- und Elektronikgeräte-Abfall-Richtlinie 2012/19/EU (WEEE).

Das Zeichen zeigt an, dass dieses Gerät einschließlich leerer oder entsorgter Batterien oder Akkus NICHT als unsortierter Haushaltsmüll entsorgt werden darf, sondern die verfügbaren Rücknahme- und Sammelsysteme verwendet werden sollen.

Falls auf den in diesem Gerät enthaltenen Batterien, Akkus und Knopfzellen die chemischen Hg, Cd, oder Pb dargestellt sind, bedeutet dies, dass die Batterie einen Schwermetallanteil von 0,0005% Quecksilber oder mehr als 0,002% Kadmium oder mehr als 0,004% Blei enthält.

Wichtige Sicherheitshinweise

1. Lesen Sie diese Hinweise.

2. Bewahren Sie diese Hinweise auf.

3. Beachten Sie alle Warnungen.

4. Folgen Sie allen Anweisungen

5. Verwenden Sie dieses Gerät nicht in der Nähe von Wasser.

6. Mit einem weichen, trockenen Tuch reinigen.

7. Nicht die Lüftungsschlitze blockieren. Das Gerät gemäß den Herstelleranweisungen installieren.

8. Nicht in der Nähe von Hitzequellen wie z.B. Heizkörperen, Heizrippen, Öfen oder anderen wärmeerzeugenden Geräten (einschließlich Verstärkern) aufstellen.

9. Nicht die Sicherungseinrichtung des polarisierten oder geerdeten Steckers manipulieren. Ein polarisierter Stecker besitzt zwei Kontakte, wobei einer etwas breiter als der andere ist. Ein geerdeter Stecker besitzt zwei Kontakte und einen dritten Erdungsstift. Der breite Kontakt und der dritte Stift dienen Ihrer Sicherheit. Falls der beiliegende Stecker nicht in die Steckdose passt, wenden Sie sich an einen Elektriker, um die Steckdose auswechseln zu lassen.

10. Schützen Sie das Stromkabel vor Tritten oder Verbiegungen, speziell an den Steckern. an Mehrfachsteckdosen und an dem Punkt, an dem es aus dem Gerät heraustritt. Stellen Sie sicher, dass sich die Steckdose in der Nähe des 

11. Verwenden Sie nur Anhänge/Zubehör, das vom Hersteller getestet wurde.

12. Verwenden Sie nur einen den Herstelleranweisungen entsprechenden oder mit dem Gerät angebotenen Wagen, Ständer, Stativ, Regal oder Tisch. Wenn ein Wagen verwendet wird, ist Vorsicht beim Bewegen der Wagen/Einheit Kombination geboten, um Verletzungen durch Umkippen zu vermeiden.

13. Ziehen Sie das Netzkabel aus der Steckdose heraus, wenn das Gerät über längere Zeit nicht verwendet wird.

! "#$&'*-

ren. Nehmen Sie Kontakt mit dem Kundendienst auf, wenn das Gerät in irgendeiner Weise beschädigt wurde, z.B.: Wenn das Stromkabel oder der Stecker beschädigt ist, Flüssigkeit in das Gerät eingedrungen ist oder Gegenstände in das Gerät hineingefallen sind, wenn das Gerät Regen oder Feuchtigkeit ausgesetzt war oder wenn das Gerät nicht richtig funktioniert oder fallengelassen wurde.

Erklärung zur RoHS2 Konformität

Dieses Produkt wurde gemäß den Anforderungen der EG-Richtlinie 2011/65/EU zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (RoHS2-Richtlinie) entworfen und hergestellt und hat sich als mit den maximalen Konzentrationswerten, die der europäischen Ausschuss für die technische Anpassung (Technical Adaptation Committee; TAC) festgelegt hat, wie folgt konform erwiesen:

Substanz

Blei (Pb) 0,1% < 0,1% Quecksilber (Hg) 0,1% < 0,1% Kadmium (Cd) 0,01% < 0,01% Sechswertiges Chrom (Cr6+) 0,1% < 0,1% Polybromierte Biphenyle (PBB) 0,1% < 0,1% Polybromierte Diphenylether (PBDE) 0,1% < 0,1%

Manche Produktkomponenten sind im Anhang III der RoHS2-Richtlinie wie unten beschrieben ausgenommen: Beispiele von ausgenommenen Komponenten:

1. Quecksilber in Kaltkathodenlampen und Leuchtröhren mit externen Elektroden (CCFL und EEFL) für spezielle Zwecke überschreitet nicht (pro Lampe):

(1) Geringe Länge (≦500 mm): maximal 3,5 mg pro Lampe. (2) Mittlere Länge (＞500 mm und ≦1.500 mm): maximal 5 mg pro Lampe. (3) Große Länge (＞1.500 mm): maximal 13 mg pro Lampe.

2. Blei im Glas von Kathodenstrahlröhren.

3. Blei im Glas der Leuchtröhren übersteigt nicht 0,2 % nach Gewicht.

4. Blei als Legierungselement in Aluminium mit bis zu 0,4 % Blei nach Gewicht.

5. Kupferlegierung mit bis zu 4 % Blei nach Gewicht.

6. Blei in Lötmetallen mit hoher Schmelztemperatur (d. h. Legierungen auf Bleibasis

mit 85 % nach Gewicht oder mehr Blei).

7. Elektrische und elektronische Komponenten mit Blei in Glas oder Keramik mit Ausnahme von dielektrischer Keramik in Kondensatoren, z. B. piezoelektrischen Geräten, oder in Glas- oder Keramik-Matrix-Verbindungen.

Vorgeschlagene

Maximumkonzentration

Gemessene Konzentration

iii

Copyright © ViewSonic® Corporation, 2018. Alle Rechte vorbehalten. Macintosh und Power Macintosh sind registrierte Markenzeichen von Apple Inc. Microsoft, Windows, Windows NT und das Windows Logo sind registrierte Markenzeichen der Microsoft Corporation in den Vereinigten Staaten und anderen Ländern. ViewSonic, das Drei Vögel Logo, OnView, ViewMatch und ViewMeter sind registrierte Markenzeichen der ViewSonic Corporation. VESA ist ein registriertes Markenzeichen der Video Electronics Standards Association. DPMS und DDC sind Markenzeichen von VESA. PS/2, VGA und XGA sind registrierte Markenzeichen der International Business Machines Corporation. Haftungsausschluss: Die ViewSonic Corporation haftet weder für technische bzw. redaktionelle Fehler oder Auslassungen, noch für zufällige oder Folgeschäden, die aus der Lieferung dieses Materials oder der Leistung oder dem Gebrauch dieses Produktes entstehen. Im Interesse einer kontinuierlichen Produktverbesserung behält sich ViewSonic =$>?>*>zunehmen. Die Informationen in diesem Dokument können ohne vorherige Ankündigung geändert werden. Kein Teil dieses Dokuments darf in irgendeiner Form für irgendeinen Zweck ohne vorherige schriftliche Zustimmung der ViewSonic Corporation kopiert, reproduziert oder übertragen werden.

Produktregistrierung

Bitte besuchen Sie die ViewSonic-Internetseiten Ihrer Region und registrieren Sie Ihr Produkt online; so bleiben Sie über künftige Vorgaben zu Ihrem Produkt auf dem Laufenden und erhalten zusätzliche Informationen automatisch. Durch die Registrierung Ihres Produktes bleiben Sie bei sämtlichen Kundendienstbelangen stets auf dem neuesten Stand. Bitte drucken Sie diese Bedienungsanleitung aus, füllen Sie den Abschnitt „Für Ihre Unterlagen“ aus. @J#Y'[\

Für Ihre Unterlagen

Produktname: PA500S/PA503S/PA500X/PA503X/PA503W/PA503SP/

PA503XP ViewSonic DLP Projector

Modellnummer: VS16955/VS16905/VS16956/VS16909/VS16907/

VS16905/VS16909

Dokumentennummer: PA500S/PA503S/PA500X/PA503X/PA503W/PA503SP/

PA503XP_UG_DEU Rev. 1A 05-11-18

Seriennummer: ________________________________________ Kaufdatum: ________________________________________

Produktentsorgung am Ende der Produktlebenszeit

Die Lampe in diesem Produkt enthält Quecksilber, das Sie und die Umwelt gefährden kann. Bitte seien Sie entsprechend vorsichtig und entsorgen Sie die Lampe gemäß den Gesetzen auf Landes- oder Bundesebene. ]#^>`its- und Lebensweise. Vielen Dank, dass Sie einen Beitrag zu einem intelligenteren, umweltfreundlicheren Umgang mit EDV-Produkten leisten. Weitere Einzelheiten #]#\@ USA und Kanada: http://www.viewsonic.com/company/green/recycle-program/ Europa: http://www.viewsoniceurope.com/eu/support/call-desk/ Taiwan: http://recycle.epa.gov.tw/recycle/index2.aspx

Inhalt

Wichtige

Sicherheitshinweise..........2

Einleitung..........................5

Leistungsmerkmale..............................5

Lieferumfang........................................5

Bedienelemente und Funktionen.......... 6

Aufstellen des

Projektors .......................11

Auswählen des Standortes .................11

Projektionsgrößen .............................. 12

Verbindungen.................16

Anschließen eines Computers oder

Monitors............................................. 17

Anschließen von Videoquellgeräten ..18 Wiedergabe von Ton über den

Projektor.............................................20

Bedienung .......................21

Einschalten des Projektors ................. 21

Verwendung der Menüs..................... 22

Verwendung der Passwortfunktion.... 23

Wechseln des Eingangssignals ..........25

Einstellen des projizierten Bildes....... 26

Vergrößerung des Bildes und

Suche nach Details.............................27

Auswahl des Bildformats...................27

Optimierung der Bildqualität .............29

Einstellen des Präsentations-Timers ..32

Ausblenden des Bildes.......................34

Sperren der Bedientasten ...................34

Verwendung des Projektors an

hohen Orten........................................ 34

Verwendung der CEC-Funktion........ 35

Verwendung der 3D-Funktionen ....... 35

Verwendung des Projektors im

Standbymodus ................................... 36

Einstellung des Tons.......................... 36

Ausschalten des Projektors................ 37

Menübedienung ................................. 38

Wartung..........................48

Pflege des Projektors ......................... 48

Verwendung des Staubfilters

(optionales Zubehör).......................... 49

Lampeninformationen ....................... 50

Fehleranalyse..................54

Technische Daten ...........55

Abmessungen..................................... 55

Deckenmontage ................................. 55

IR-Steuerungstabelle ......................... 56

RS232-Befehlstabelle ........................ 57

Timingtabelle..................................... 67

Technische Daten des Projektors....... 71

Informationen zum

Urheberrecht ..................73

Wichtige Sicherheitshinweise

Der Projektor wurde so entwickelt und getestet, dass er die neuesten Normen für Sicherheit bei Geräten der Informationstechnologie erfüllt. Um die Sicherheit dieses Produktes zu gewährleisten, müssen Sie jedoch die in diesem Handbuch und auf dem Produkt vermerkten Anweisungen befolgen.

Sicherheitshinweise

1. Lesen Sie vor Inbetriebnahme des Projektors dieses Handbuch. Bewahren Sie es

auf, um bei Bedarf darauf zurückgreifen zu können.

2. Sehen Sie während des Betriebs nicht direkt in die Projektorlinse. Durch das helle

Licht können Ihre Augen geschädigt werden.

3. Wartungsarbeiten nur von Fachpersonal ausführen lassen.

4. Öffnen Sie immer die Blende der Linse oder entfernen Sie die Schutzkappe von

der Linse, wenn die Projektorlampe eingeschaltet ist.

5. In manchen Ländern ist die Netzspannung NICHT stabil. Dieser Projektor kann innerhalb eines Bereichs von 100 bis 240 Volt Wechselstrom betrieben werden. Er kann jedoch bei Stromausfällen oder Spannungsschwankungen von ±10 Volt ausfallen. An Orten mit Stromausfällen oder instabiler Netzspannung sollten Sie

daher in Verbindung mit dem Projektor einen Stromstabilisator, einen Überspannungsschutz oder eine unterbrechungsfreie Stromversorgung (USV) installieren.

6. Sorgen Sie dafür, dass die Projektionslinse bei Betrieb frei ist, da andernfalls Beschädigungen durch Wärme entstehen können oder Brandgefahr besteht. Um die Lampe vorübergehend auszuschalten, drücken Sie am Projektor oder auf der Fernbedienung auf die Taste BLANK.

7. Die Lampe wird während des Betriebs extrem heiß. Lassen Sie bei einem Lampenwechsel zunächst den Projektor ca. 45 Minuten lang abkühlen, bevor Sie das Lampenelement entfernen.

8. Benutzen Sie die Lampe nicht weiter, nachdem die Nennstandzeit der Lampe erreicht wurde. Übermäßige Nutzung der Lampen über die angegebene Lebensdauer hinaus kann in seltenen Fällen zum Zerbrechen führen.

9. Wechseln Sie erst dann das Lampenmodul oder andere elektronische Komponenten aus, wenn der Projektor vom Netz getrennt ist.

10. Sorgen Sie für einen sicheren und stabilen Stand des Gerätes. Andernfalls kann es herunterfallen und beschädigt werden.

11. Versuchen Sie niemals den Projektor auseinanderzubauen. Im Inneren des Gerätes stehen Teile unter Spannung. Der Kontakt mit diesen Teilen kann zu lebensgefährlichen Verletzungen führen. Die Lampe ist das einzige vom Benutzer zu wartende Teil und mit einer abnehmbaren Abdeckung versehen.

Andere Abdeckungen dürfen unter keinen Umständen geöffnet oder entfernt werden. Wenden Sie sich für Reparaturen an einen entsprechend qualifizierten professionellen Kundendienst.

12. Stellen Sie den Projektor nicht an folgenden Standorten auf:

- Orte mit unzureichender Belüftung oder unzureichendem Platz. Der Abstand zur Wand muss mindestens 50 cm betragen, und die Belüftung des Projektors darf nicht behindert sein.

- Orte mit sehr hohen Temperaturen, z.B. in Kraftfahrzeugen mit verschlossenen Fenstern und Türen.

- Orte mit sehr hoher Luftfeuchtigkeit oder hoher Konzentration von Staub und Zigarettenrauch. Hierdurch können optische Bauteile verunreinigt, die Nutzungsdauer des Projektors verringert und das Bild verdunkelt werden.

- Orte in der Nähe von Feuermeldern.

- Orte mit Temperaturen über 40°C / 104°F.

- Orte in einer Höhe von über 3000 m (10000 Fuß).

13. Blockieren Sie nicht die Belüftungsöffnungen. Wenn die Belüftungsöffnungen blockiert sind, kann Überhitzung im Projektor zu einem Brand führen.

- Stellen Sie den Projektor nicht auf eine Decke, auf Bettzeug oder auf eine andere weiche Oberfläche.

- Bedecken Sie den Projektor nicht mit einem Tuch oder einem anderen Gegenstand.

- In der Nähe des Projektors dürfen sich keine leicht entflammbaren Stoffe befinden.

14. Stellen Sie den Projektor für den Betrieb immer auf einer ebenen, waagerechten Fläche auf.

- Verwenden Sie das Gerät nicht auf unebenen Flächen mit einer Neigung von mehr als 10 Grad (nach rechts/links) bzw. 15 Grad (nach vorne/hinten). Die Verwendung des Projektors auf nicht waagerechten Flächen kann zu Fehlfunktionen oder Beschädigungen der Lampe führen.

15. Stellen Sie das Gerät nicht senkrecht auf eine Seite. Andernfalls kann der Projektor umfallen und beschädigt werden oder Verletzungen verursachen.

16. Treten Sie nicht auf den Projektor, und stellen Sie nichts auf das Gerät. Andernfalls können Schäden am Projektor sowie Unfälle und Verletzungen die Folge sein.

17. Stellen Sie keine Flüssigkeiten auf den Projektor oder in seine Nähe. Wenn Flüssigkeiten in das Projektorinnere eindringen, kann dies zu Fehlfunktionen des Projektors führen. Wenn Flüssigkeit in den Projektor eingedrungen ist, trennen Sie das Netzkabel von der Steckdose, und setzen Sie sich mit dem lokalen Kundendienst in Verbindung, um den Projektor reparieren zu lassen.

18. Dieser Projektor kann Bilder umgedreht anzeigen, so dass er auch an der Decke montiert werden kann.

Die Deckenmontage des Projektors muss fachgerecht unter Verwendung eines geeigneten Deckenmontagesatzes erfolgen.

19. Während das Gerät in Betrieb ist, treten möglicherweise aus dem Belüftungsgitter heiße Luft oder auffallende Gerüche aus. Dies ist normal und weist nicht auf einen Defekt des Gerätes hin.

20. Verwenden Sie die Sicherheitsleiste nicht für den Transport oder die Installation. Sie sollte mit einem im Handel erhältlichen Anti-Diebstahl-Kabel verwendet werden.

21. ACHTUNG Möglicherweise gefährliche optische Strahlung könnte von diesem Produkt emittiert werden. Schauen Sie nicht auf die eingeschaltete Lampe. Könnte schädlich für die Augen sein. Risikogruppe 2. Wie bei jeder hellen Lichtquelle nicht in den Strahl blicken, RG2 IEC 62471-5:201

Warnhinweis

• DIESES GERÄT MUSS GEERDET WERDEN.

• Wenn Sie die Einheit installieren, fügen Sie einen einfach zugänglichen Schalter in die fixierte Verkabelung ein oder stecken Sie den Netzstecker in eine leicht zugängliche Steckdose in der Nähe der Einheit. Wenn während der Bedienung der Einheit ein Fehler auftritt, schalten Sie das Gerät mit dem Schalter aus oder ziehen Sie den Stecker aus der Steckdose.

Sicherheitsanweisungen für die Deckenmontage des Projektors

Damit der Betrieb des Projektors reibungslos verläuft und Verletzungen an Personen sowie Sachschäden vermieden werden, müssen Sie mit dem folgenden Sicherheitsaspekt vertraut sein.

Wenn Sie den Projektor an der Decke befestigen möchten, sollten Sie unbedingt einen gut passenden Deckenmontagesatz verwenden und sicherstellen, dass dieser fachgerecht und sicher installiert wurde.

Falls Sie für den Projektor einen ungeeigneten Deckenmontagesatz verwenden, besteht die Gefahr, dass der Projektor aufgrund einer unsachgemäßen Befestigung mit falschen/zu kurzen Schrauben von der Decke fällt.

Der Deckenmontagesatz für den Projektor ist im selben Fachgeschäft erhältlich, in dem Sie auch den Projektor erworben haben. Wir empfehlen, dass Sie außerdem ein separates Sicherheitskabel kaufen und dieses ordnungsgemäß in der Aussparung für das KensingtonSchloss am Projektor und an der Grundplatte des Deckenmontagegestells anbringen. Neben dem Diebstahlschutz bietet dies einen Fallschutz, sollte sich der Projektor aus seiner Befestigung am Montagegestell lösen.

Einleitung

Leistungsmerkmale

Der Projektor vereint optische Hochleistungsprojektion und benutzerfreundliches Design und bietet daher hohe Zuverlässigkeit und optimale Bedienbarkeit.

Einige Funktionen könnten an Ihrem Projektor nicht verfügbar sein. Die Leistung könnte je nach Modellausstattung variieren.

• Energiesparfunktion zur Verringerung des Stromverbrauchs der Lampe um bis zu 70%, wenn für einen bestimmten Zeitraum kein Eingangssignal entdeckt werden kann.

• Präsentations-Timer für eine bessere Kontrolle der Zeit während Präsentationen

• Unterstützt 3D-Anzeige

• Farbverwaltung zur freien Einstellung von Farben

• Weniger als 0,5 W Stromverbrauch, wenn der Energiesparmodus aktiviert ist

• Bildschirmfarben-Korrekturfunktion zur Projektion auf Oberflächen in unterschiedlichen Farben

• Schnelle automatische Suche zur schnelleren Erkennung von Signalen

• Auswählbare Farbmodi für unterschiedliche Projektionszwecke

• Beste Bildqualität durch automatische Einstellung mit einem Tastendruck (nur für Analogsignal)

• Digitale Schrägprojektionskorrektur zur Korrektur verzerrter Bilder

• Einstellbare Farbverwaltungsregelung für Daten-/Videoanzeige

• Fähigkeit zur Anzeige von 1,07 Milliarden Farben

• OSD (On-Screen Display)-Menüs in mehreren Sprachen

• Umschalten zwischen Normal- und Sparmodus für geringeren Stromverbrauch

• Kompatibel mit Component-HDTV (YP

• Die HDMI CEC (Consumer Electronics Control) Funktion ermöglich ein synchronisiertes EIN/AUS schalten zwischen dem Projektor und einem an den HDMIEingang des Projektors angeschlossenen CEC-kompatiblen DVD Players

Die Helligkeit des projizierten Bildes variiert je nach der Umgebungshelligkeit sowie den ausgewählten Einstellungen für den Kontrast und die Helligkeit des Eingangssignals und steht in direkter Relation zum Projektionsabstand.

Die Helligkeit der Lampe nimmt mit der Zeit ab und kann von den Herstellerangaben abweichen. Dies ist normal und ein erwartetes Verhalten.

bPr)

Lieferumfang

1. Projektor

2. Netzkabel

3. Kurzanleitung

4. Fernbedienung und Batterien

5. VGA-Kabel

6. Ersatzlampe (optional) (Bitte kontaktieren Sie Fachpersonal, um die Lampe

auszuwechseln)

7. Tragetasche (optional)

8. Staubfilter (optional)

Bedienelemente und Funktionen

Fokusring

Betriebskontrollleuchte

Lampenkontrollleuchte

Temperaturkontrollleuchte

Zoomring

Projektor

•Ein/Aus

Schaltet den Projektor in den Standbymodus oder EIN.

• / (Keystone-Tasten)

Dient der manuellen Korrektur von Bildverzerrungen, die durch den Projektionswinkel hervorgerufen werden.

• Links/ Rechts/ Auf/ Ab

Wählen Sie hiermit die gewünschten Menüelemente aus und nehmen Sie Änderungen vor, wenn das OSD-Menü aktiviert ist.

•Menu

Aktiviert das On-Screen Display (OSD)Menü.

•Exit

Wechselt zum vorherigen OSD-Menü zurück, schließt das Menü und speichert die Menüeinstellungen.

• Source

Zeigt die Quellenauswahlleiste an.

• (Hilfe)

Zeigt das HILFE Menü durch 3-sekündiges Drücken an.

•Blank

Blendet das Bildschirmbild aus.

•Enter

Führt den im On-Screen Display (OSD)Menü ausgewählten Menübefehl aus, wenn das OSD-Menü aktiviert ist.

•Color Mode

Wählt einen verfügbaren Bildeinrichtungsmodus aus.

• (Volume +)

Erhöht die Lautstärkestufe.

• (Volume -)

Verringert die Lautstärkestufe.

Fernbedienung

Wenn Sie die Tasten für die Fernsteuerung der Maus verwenden möchten (Page Up, Page Down), siehe

„Verwendung der Remote PgUp/PgDn Funktion“ auf Seite 9 für weitere

Einzelheiten.

•On/Off

Schaltet den Projektor in den Standbymodus oder EIN.

•COMP

Wählt die Quelle vom Computer In Anschluss für die Anzeige.

•VIDEO Wählt die Quelle vom VIDEO oder

S-VIDEO Anschluss für die Anzeige.

•HDMI

Wählt die Quelle vom HDMI Anschluss für die Anzeige.

• Auto Sync

Ermittelt automatisch das beste Bildtiming für das dargestellte Bild.

• Source

Zeigt die Quellenauswahlleiste an.

• / (Keystone-Tasten)

Dient der manuellen Korrektur von Bildverzerrungen, die durch den Projektionswinkel hervorgerufen werden.

•Enter

Führt den im On-Screen Display (OSD)-Menü ausgewählten Menübefehl aus.

• Links/ Rechts/ Auf/ Ab

Wählen Sie hiermit die gewünschten Menüelemente aus und nehmen Sie Änderungen vor.

•Menu

Aktiviert das On-Screen Display (OSD)-Menü.

• (Informationen) Zeigt das Menü INFORMATIONEN an.

•Eco Mode

Zeigt die Lampenmodus-Auswahlleiste an.

•Exit

Beendet und speichert die Menüeinstellungen.

• Aspect

Zeigt die Bildformatauswahlleiste an.

• Freeze

Friert das Bildschirmbild ein.

• Pattern

• (Volume +)

Erhöht die Lautstärkestufe.

• (Volume -)

Verringert die Lautstärkestufe.

• (Ton aus)

Schaltet den Ton des Projektors ein und aus.

Zeigt das eingebettete Testmuster an.

•Blank

Blendet das Bildschirmbild aus.

• PgUp (Page Up)/PgDn (Page Down)

Dient dem Steuern eines Anzeigeprogramms (auf einem angeschlossenen PC), das auf Bild-Auf-

• (Zoom +)

Vergrößert das projizierte Bild.

• (Zoom -)

Verkleinert das projizierte Bild.

•Color Mode

Zeigt die Farbmodus-Auswahlleiste an.

und Bild-Ab-Befehle reagiert (z. B. Microsoft PowerPoint).

Nur verfügbar, wenn ein PC Eingangssignal ausgewählt ist.

Fernbedienungscode

Dem Projektor können 8 unterschiedliche Fernbedienungscodes zugewiesen werden, 1 bis

8. Wenn mehrere in der Nähe befindliche Projektoren gleichzeitig in Betrieb sind, können Sie durch Wechseln des Fernbedienungscodes verhindern, dass es zu Störungen durch andere Fernbedienungen kommt. Stellen Sie erst den Fernbedienungscode für den Projektor und dann den für die Fernbedienung ein.

Wenn Sie den Code für den Projektor ändern möchten, wählen Sie im SYSTEM > Fernbedienungscode Menü aus 1 bis 8.

Wenn Sie den Code für die Fernbedienung ändern möchten, drücken Sie im OSD des Projektors 5 Sekunden oder länger auf ID set und die Zifferntaste, die dem Codeset der Fernbedienung entspricht. Der Startcode ist 1. Wenn der Code auf 8 geändert wird, kann die Fernbedienung jeden Projektor steuern.

Wenn für den Projektor und die Fernbedienung unterschiedliche Codes eingestellt werden, reagiert die Fernbedienung nicht. Wenn dies geschieht, wird eine Meldung angezeigt, um Sie daran zu erinnern, den Code für die Fernbedienung zu wechseln.

Verwendung der Remote PgUp/PgDn Funktion

0°

Die Fähigkeit, den Computer per Fernbedienung zu steuern, gibt Ihnen mehr Flexibilität bei Präsentationen.

1. Stellen Sie das Eingangssignal auf PC-Signal.

2. Schließen Sie den Projektor mit einem USB-Kabel an einen PC oder ein Notebook an, bevor Sie die Fernbedienung an Stelle der Computermaus verwenden. Siehe

„Anschließen eines Computers oder Monitors“ auf Seite 17 für weitere Einzelheiten.

3. Drücken Sie zum Steuern eines Anzeigeprogramms (auf einem angeschlossenen PC), das auf „Seite nach oben“- und „Seite nach unten“-Befehle reagiert (z. B. Microsoft PowerPoint), auf PgUp/PgDn.

Effektive Reichweite der Fernbedienung

Achten Sie auf die Abbildungen über die Lage der Infrarot (IR) Fernbedienungssensoren. Die Fernbedienung muss mit einer maximalen Abweichung von 30 Grad senkrecht auf die IRFernbedienungssensoren des Projektors gerichtet werden. Der Abstand zwischen der Fernbedienung und den Sensoren darf nicht mehr als 8 Meter (~ 26 Fuß) betragen.

Stellen Sie sicher, dass sich zwischen der Fernbedienung und den IR-Sensoren keine Hindernisse befinden, die den Infrarot-Lichtstrahl blockieren könnten.

Wechseln der Batterien in der Fernbedienung

1. Zum Öffnen des Batteriefaches drehen Sie die Unterseite der Fernbedienung nach oben, drücken Sie auf die Fingergriffstelle der Abdeckung und schieben Sie die Abdeckung in Pfeilrichtung (siehe Abbildung) nach unten.

2. Entnehmen Sie die eingelegten Batterien und legen Sie zwei AAA-Batterien ein. Achten Sie dabei auf die Polung der Batterien, die auf dem Boden des Batteriefaches dargestellt wird. Der Pluspol muss in Richtung des Pluszeichens (+) weisen, der Minuspol in Richtung des Minuszeichens (–).

3. Schließen Sie die Abdeckung wieder, indem Sie sie am Gehäuse ausrichten und durch Schieben schließen. Stoppen Sie, wenn sie einrastet.

WARNUNG

• Setzen Sie die Fernbedienung und die Batterien nicht extremer Hitze oder hoher

Luftfeuchtigkeit aus, wie z.B. in einer Küche, einem Bad, einer Sauna, einem Solarium oder einem geschlossenen Auto.

• Verwenden Sie ausschließlich Batterien vom selben Typ oder gleichwertige, vom

Batteriehersteller empfohlene Modelle.

• Entsorgen Sie Altbatterien gemäß den Hinweisen des Herstellers und den örtlich

geltenden Vorschriften.

• Werfen Sie Batterien niemals ins Feuer. Es besteht sonst Explosionsgefahr.

• Wenn die Batterien leer sind oder die Fernbedienung für längere Zeit nicht verwendet wird,

entfernen Sie die Batterien, um zu verhindern, dass sie auslaufen und die Fernbedienung beschädigen.

Aufstellen des Projektors

Auswählen des Standortes

Die Raumaufteilung und Ihre persönlichen Vorlieben sind dabei die entscheidenden Kriterien. Beachten Sie bei der Standortwahl außerdem die Größe und Position der Leinwand, den Ort einer geeigneten Netzsteckdose sowie den Abstand zwischen Projektor und sonstigen angeschlossenen Geräten.

Der Projektor kann in einer der folgenden Positionen installiert werden.

1. Tisch vorne

Bei dieser Variante wird der Projektor in Bodennähe vor der Leinwand positioniert. Diese Variante wird am häufigsten verwendet und ist für einen schnellen Auf- und Abbau am besten geeignet.

2. Decke vorne

Bei dieser Variante wird der Projektor mit der Oberseite nach unten vor der Leinwand an der Decke befestigt.

Kaufen Sie bei Ihrem Händler den Deckenmontagesatz, wenn Sie den Projektor an der Decke befestigen möchten.

Stellen Sie Decke vorne im SYSTEM > Projektorposition Menü ein, nachdem Sie den Projektor eingeschaltet haben.

3. Decke hinten

Bei dieser Variante wird der Projektor mit der Oberseite nach unten hinter der Leinwand an der Decke befestigt.

Beachten Sie, dass für diese Variante eine spezielle Leinwand für rückwärtige Projektion sowie der Deckenmontagesatz erforderlich ist.

Stellen Sie Decke hinten im SYSTEM > Projektorposition Menü ein, nachdem Sie den Projektor eingeschaltet haben.

4. Tisch hinten

(a)

(d)

(c)

(b)

(e)

(f)

(a)

(c)

(b)

(e)

(f)

(d)

(f): Mitte der Objektivlinse(e): Bildschirm

• 4:3-Bild auf einer 4:3-Leinwand

• 4:3-Bild auf einer 16:10-Leinwand

(a)

(d)

(c)

(b)

(e)

(f)

Bei dieser Variante wird der Projektor in Bodennähe hinter der Leinwand positioniert.

Beachten Sie, dass für diese Variante eine spezielle Leinwand für rückwärtige Projektion erforderlich ist.

Stellen Sie Tisch hinten im SYSTEM > Projektorposition Menü ein, nachdem Sie den Projektor eingeschaltet haben.

Projektionsgrößen

Im Folgenden bezieht sich „Leinwand“ auf die Projektionsfläche, normalerweise eine mit einer Halterung oder einem Ständer befestigte Leinwandfläche.

Siehe „Technische Daten des Projektors“ auf Seite 71 für die native Anzeigeauflösung auf diesem Projektor.

PA500S/PA503S/PA500X/PA503X/PA503SP/PA503XP

(a)

(e)

(c)

(d)

(f)

(b)

(a)

Bildschirmgröße

Zoll mm Zoll mm Zoll mm Zoll mm Zoll mm Zoll mm

60 1524 94 2385 103 2623 36 914 3,6 91,4 3,6 91 70 1778 110 2782 120 3060 42 1067 4,2 106,7 4,2 107 80 2032 125 3179 138 3497 48 1219 4,8 121,9 4,8 122

90 2286 141 3577 155 3935 54 1372 5,4 137,2 5,4 137 100 2540 156 3974 172 4372 60 1524 6,0 152,4 6,0 152 110 2794 172 4372 189 4809 66 1676 6,6 167,6 6,6 168 120 3048 188 4769 207 5246 72 1829 7,2 182,9 7,2 183 130 3302 203 5167 224 5683 78 1981 7,8 198,1 7,8 198 140 3556 219 5564 241 6121 84 2134 8,4 213,4 8,4 213 150 3810 235 5962 258 6558 90 2286 9,0 228,6 9,0 229 160 4064 250 6359 275 6995 96 2438 9,6 243,8 9,6 244 170 4318 266 6756 293 7432 102 2591 10,2 259,1 10,2 259 180 4572 282 7154 310 7869 108 2743 10,8 274,3 10,8 274

(b) Projektionsabstand

min. max. min. max.

4:3-Bild auf einer 4:3-Leinwand

(d) Vertikaler Versatz

(a)

Bildschirmgröße

Zoll mm Zoll mm Zoll mm Zoll mm Zoll mm Zoll mm

60 1524 83 2106 91 2317 32 808 3,2 81 3,2 81

70 1778 97 2457 106 2703 37 942 3,7 94 3,7 94

80 2032 111 2809 122 3089 42 1077 4,2 108 4,2 108

90 2286 124 3160 137 3476 48 1212 4,8 121 4,8 121 100 2540 138 3511 152 3862 53 1346 5,3 135 5,3 135 110 2794 152 3862 167 4248 58 1481 5,8 148 5,8 148 120 3048 166 4213 182 4634 64 1615 6,4 162 6,4 162 130 3302 180 4564 198 5020 69 1750 6,9 175 6,9 175 140 3556 194 4915 213 5406 74 1885 7,4 188 7,4 188 150 3810 207 5266 228 5793 79 2019 7,9 202 7,9 202 160 4064 221 5617 243 6179 85 2154 8,5 215 8,5 215 170 4318 235 5968 258 6565 90 2289 9,0 229 9,0 229 180 4572 249 6319 274 6951 95 2423 9,5 242 9,5 242

(b) Projektionsabstand

min. max. min. max.

4:3-Bild auf einer 16:10-Leinwand

(d) Vertikaler Versatz

PA503W

(a)

(c)

(b)

(e)

(f)

(d)

(a)

(c)

(b)

(e)

(f)

(d)

(f): Mitte der Objektivlinse(e): Bildschirm

• 16:10-Bild auf einer 16:10-Leinwand

• 16:10-Bild auf einer 4:3-Leinwand

(a)

(d)

(c)

(a)

Bildschirmgröße

Zoll mm Zoll mm Zoll mm Zoll mm Zoll mm Zoll mm

60 1524 79 2000 87 2200 32 808 0,0 0 0,0 0

70 1778 92 2333 101 2567 37 942 0,0 0 0,0 0

80 2032 105 2667 115 2933 42 1077 0,0 0 0,0 0

90 2286 118 3000 130 3300 48 1212 0,0 0 0,0 0 100 2540 131 3333 144 3667 53 1346 0,0 0 0,0 0 110 2794 144 3667 159 4033 58 1481 0,0 0 0,0 0 120 3048 157 4000 173 4400 64 1615 0,0 0 0,0 0 130 3302 171 4333 188 4767 69 1750 0,0 0 0,0 0 140 3556 184 4667 202 5133 74 1885 0,0 0 0,0 0 150 3810 197 5000 217 5500 79 2019 0,0 0 0,0 0 160 4064 210 5333 231 5867 85 2154 0,0 0 0,0 0 170 4318 223 5667 245 6233 90 2289 0,0 0 0,0 0 180 4572 236 6000 260 6600 95 2423 0,0 0 0,0 0

(b)

(f)

(e)

(a)

(e)

(f)

(c)

(d)

(b)

16:10-Bild auf einer 16:10-Leinwand

(b) Projektionsabstand

min. max. min. max.

(d) Vertikaler Versatz

(a)

Bildschirmgröße

Zoll mm Zoll mm Zoll mm Zoll mm Zoll mm Zoll mm

60 1524 74 1887 82 2075 30 762 0,0 0 0,0 0

70 1778 87 2201 95 2421 35 889 0,0 0 0,0 0

80 2032 99 2516 109 2767 40 1016 0,0 0 0,0 0

90 2286 111 2830 123 3113 45 1143 0,0 0 0,0 0 100 2540 124 3145 136 3459 50 1270 0,0 0 0,0 0 110 2794 136 3459 150 3805 55 1397 0,0 0 0,0 0 120 3048 149 3774 163 4151 60 1524 0,0 0 0,0 0 130 3302 161 4088 177 4497 65 1651 0,0 0 0,0 0 140 3556 173 4403 191 4843 70 1778 0,0 0 0,0 0 150 3810 186 4717 204 5189 75 1905 0,0 0 0,0 0 160 4064 198 5031 218 5535 80 2032 0,0 0 0,0 0 170 4318 210 5346 232 5881 85 2159 0,0 0 0,0 0 180 4572 223 5660 245 6226 90 2286 0,0 0 0,0 0

Aufgrund von Unterschieden in den optischen Komponenten können diese Zahlen um 3% abweichen. Wenn Sie den Projektor dauerhaft montieren möchten, ist es empfehlenswert vor dem Anbringen Projektionsgröße und -abstand mit dem Projektor an Ort und Stelle zu testen, um die optischen Eigenschaften des jeweiligen Projektors zu berücksichtigen. So können Sie die ideale Montageposition für Ihre spezielle Raumsituation ermitteln.

(b) Projektionsabstand

min. max. min. max.

16:10-Bild auf einer 4:3-Leinwand

(d) Vertikaler Versatz

Ve rb i n du n ge n

PA500S/PA500X

Gehen Sie beim Anschließen einer Signalquelle an den Projektor folgendermaßen vor:

1. Schalten Sie alle Geräte aus, bevor Sie mit dem Anschließen beginnen.

2. Verwenden Sie für jede Quelle das passende Kabel.

3. Stellen Sie sicher, dass Sie die Kabel fest angeschlossen haben.

Die für die folgenden Anschlussmöglichkeiten benötigten Kabel sind eventuell nicht alle im Lieferumfang dieses Projektors enthalten (siehe „Lieferumfang“ auf Seite 5). Kabel können über den Elektrofachhandel bezogen werden.

Die folgenden Illustrationen der Anschlüsse dienen lediglich der Veranschaulichung. Die am Projektor zur Verfügung stehenden Anschlüsse können sich von Modell zu Modell unterscheiden.

Detaillierte Informationen über Verbindungsmethoden finden Sie auf den Seiten 17-20.

PA503X/PA503S/PA503W

PA503SP/PA503XP

*USB Typ A Anschluss unterstützt 5V/1,5A Ausgangsleistung für HDMI Dongle-Ladung.

Anschließen eines Computers oder Monitors

Anschließen eines Computers

1. Schließen Sie das eine Ende des mitgelieferten VGA-Kabels an den D-Sub-Ausgang des Computers an.

2. Schließen Sie das andere Ende des VGA-Kabels an den Computer 1 oder Computer 2 Signaleingang des Projektors an.

3. Wenn Sie von der Fern-Maussteuerungsfunktion Gebrauch machen möchten, schließen Sie das größere Ende eines USB-Kabels an den USB-Anschluss des Computers und das kleinere Ende an den Mini USB-Anschluss des Projektors an. Siehe „Verwendung der Remote PgUp/PgDn Funktion“ auf Seite 9 für weitere Einzelheiten.

Bei einigen Notebooks werden externe Videoanschlüsse nicht aktiviert, wenn sie an einen Projektor angeschlossen werden. Mit einer Tastenkombination wie z. B. FN + F3 oder der CRT/ LCD-Taste wird die externe Anzeige ein- bzw. ausgeschaltet. Suchen Sie nach einer Funktionstaste mit der Aufschrift Strg/LCD oder einem Monitor-Symbol auf der Tastatur des Notebooks. Drücken Sie gleichzeitig die Funktionstaste Fn und die Taste mit dem Symbol. Informationen zu den Tastenkombinationen Ihres Notebooks finden Sie in der Dokumentation zum Notebook.

Anschließen eines Monitors

Wenn Sie eine Präsentation sowohl auf einem Monitor als auch auf der Leinwand ansehen möchten, können Sie an den Monitor Out-Signal-Ausgang des Projektor einen externen Monitor unter Verwendung eines VGA-Kabels anschließen. Gehen Sie dabei folgendermaßen vor:

1. Schließen Sie den Projektor an einen Computer wie unter „Anschließen eines

Computers“ auf Seite 17 beschrieben an.

2. Nehmen Sie ein geeignetes VGA-Kabel zur Hand (es ist nur eines im Lieferumfang enthalten) und schließen Sie ein Ende des Kabels an den D-SubEingang des Monitors an.

Oder, wenn der Monitor eine DVI-Eingangsbuchse besitzt, schließen Sie das DVIEnde eines VGA-zu-DVI-A-Kabels an die DVI-Eingangsbuchse des Monitors an.

3. Schließen Sie das andere Ende des Kabels an den Monitor Out-Anschluss des Projektors an.

Der Ausgang Monitor Out funktioniert nur, wenn eine Verbindung mit Computer 1 am Projektor besteht. Um diese Verbindungsmethode im Standbymodus zu verwenden, schalten Sie die Funktion Aktiver VGA-Ausgang im Menü ENERGIEVERWALTUNG > StandbyEinstellungen ein.

Anschließen von Videoquellgeräten

Sie können Ihren Projektor an verschiedene Geräte anschließen, die als Videoquelle dienen, sofern diese über einen der folgenden Ausgänge verfügen:

• HDMI

• Component-Video

• Video (Composite)

Für den Anschluss des Projektors an ein Gerät, das als Videoquelle dienen soll, wird nur eine der obigen Anschlussmethoden benötigt, allerdings bietet jede davon im Hinblick auf die Videoqualität ein anderes Niveau. Meistens hängt die gewählte Methode von der Verfügbarkeit passender Ausgänge am Projektor und der Videoquelle ab. Die Methoden werden im Folgenden beschrieben:

Beste Videoqualität

Die beste zur Verfügung stehende Verbindungsmethode ist HDMI. Wenn das Quellgerät mit einem HDMI-Anschluss ausgestattet ist, können Sie eine nicht komprimierte digitale Videoqualität genießen.

Unter „Anschließen an ein HDMI-Gerät“ auf Seite 19 erfahren Sie u.a., wie Sie den Projektor an ein HDMI-Quellgerät anschließen.

Wenn keine HDMI-Quelle zur Verfügung steht, ist das nächstbeste Videosignal Component-Video (nicht zu verwechseln mit Composite-Video). Digitale TV-Tuner und DVD-Player verfügen über einen nativen Component-Video-Ausgang. Wenn Ihr Gerät damit ausgestattet ist, sollten Sie diese Verbindungsmethode der Composite-VideoVerbindung vorziehen.

Unter „Anschließen eines Component-Video-Quellgerätes“ auf Seite 19 erfahren Sie, wie Sie den Projektor an ein Component-Video-Gerät anschließen können.

Schlechteste Videoqualität

Das analoge Composite-Video bietet zwar eine völlig akzeptable Qualität für Ihren Projektor, das Ergebnis ist jedoch nicht optimal. Von den hier beschriebenen Methoden bietet Composite-Video die schlechteste Videoqualität.

Unter „Anschließen eines Composite-Video-Quellgerätes“ auf Seite 20 erfahren Sie, wie Sie den Projektor an ein Composite Videogerät anschließen.

Anschließen von Audiogeräten

Sie können während einer Präsentation den Projektorlautsprecher (gemischtes Mono) verwenden und zudem separate verstärkte Lautsprecher an die Audioausgangsbuchse des Projektors anschließen. Der Audioausgang wird über die Lautstärke- und Ton aus Einstellungen des Projektors gesteuert.

Anschließen an ein HDMI-Gerät

Verwenden Sie ein HDMI-Kabel, wenn Sie eine Verbindung zwischen dem Projektor und HDMI-Geräten herstellen.

1. Schließen Sie das eine Ende eines HDMI-Kabels an den HDMI-Ausgang des Videoquellgerätes an.

2. Schließen Sie das andere Ende des Kabels an den HDMI-Eingang des Projektors an.

Im unwahrscheinlichen Fall, dass Sie den Projektor über den HDMI-Eingang des Projektors an einen DVD-Player anschließen und das projizierte Bild falsche Farben aufweist, ändern Sie den Farbbereich nach YUV. Siehe „HDMI Eingangseinstellungen ändern“ auf Seite 25 für weitere Einzelheiten.

Anschließen eines Component-Video-Quellgerätes

Prüfen Sie, ob das Gerät, das als Videoquelle dienen soll, über freie Component-VideoAusgänge verfügt:

• Wenn dies der Fall ist, können Sie mit dieser Anleitung fortfahren.

• Andernfalls müssen Sie erneut überdenken, welche Methode zum Anschluss des

Gerätes in Frage kommt.

1. Schließen Sie ein Ende eines VGA (D-Sub)-Component Adapterkabels mit den 3 Cinchsteckern an die Component-Video-Ausgänge der Videoquelle an. Schieben Sie die farblich gekennzeichneten Stecker in die entsprechend farblich gekennzeichneten Buchsen ein: Grün in Grün, Blau in Blau und Rot in Rot.

2. Schließen Sie das andere Ende des VGA (D-Sub)-Component Adapterkabels (mit einem D-Sub-Stecker) an die Buchse Computer 1 oder Computer 2 des Projektors an.

Wenn das ausgewählte Videobild nicht angezeigt wird, obwohl der Projektor eingeschaltet und die richtige Videoquelle ausgewählt wurde, prüfen Sie, ob das Gerät, das als Videoquelle dient, eingeschaltet ist und ordnungsgemäß funktioniert. Prüfen Sie auch, ob die Signalkabel ordnungsgemäß angeschlossen wurden.

Anschließen eines Composite-Video-Quellgerätes

Prüfen Sie, ob das Gerät, das als Videoquelle dienen soll, über freie Composite-VideoAusgänge verfügt:

• Wenn dies der Fall ist, können Sie mit dieser Anleitung fortfahren.

• Andernfalls müssen Sie erneut überdenken, welche Methode zum Anschluss des

Gerätes in Frage kommt.

1. Schließen Sie ein Ende eines Videokabels an den Composite-Video-Ausgang des Gerätes an, das als Videoquelle dient.

2. Schließen Sie das andere Ende des Videokabels an den Video-Anschluss des Projektors an.

Sie brauchen dieses Gerät nur dann über eine Composite-Video-Verbindung anzuschließen, wenn der Component-Videoeingang nicht verfügbar ist. Siehe „Anschließen von

Videoquellgeräten“ auf Seite 18 für Einzelheiten.

Wiedergabe von Ton über den Projektor

Sie können während einer Präsentation den Projektorlautsprecher verwenden und zudem separate verstärkte Lautsprecher an die Audio Out Buchse des Projektors anschließen.

Bedienung

Einschalten des Projektors

1. Verbinden Sie das Netzkabel mit dem Projektor und mit der Steckdose. Schalten Sie die Netzsteckdose ein (sofern ein entsprechender Schalter vorhanden ist).

2. Drücken Sie auf Ein/Aus, um den Projektor zu starten. Wenn die Lampe aufleuchtet, hören Sie einen „Strom-Ein-Signalton“. Die Betriebskontrollleuchte bleibt blau, solange der Projektor eingeschaltet ist.

Drehen Sie ggf. am Fokusring, um die Schärfe des Bildes einzustellen.

Wenn der Projektor nach der letzten Verwendung noch warm ist, wird zunächst das Kühlgebläse für ca. 90 Sekunden aktiviert, bevor die Lampe eingeschaltet wird.

Um die Lampe zu schonen und ihre Lebensdauer zu verlängern, sollten Sie nach Einschalten des Projektors mindestens 5 Minuten warten, bevor Sie ihn wieder ausschalten.

Wenn Sie den Signalton deaktivieren möchten, siehe „Ausschalten von Ton Ein/Aus“ auf Seite

36 für weitere Einzelheiten.

3. Wenn Sie den Projektor zum ersten Mal einschalten, wählen Sie nach der Anzeige der Anweisungen auf dem Bildschirm eine Sprache für das OSD-Menü aus.

4. Schalten Sie alle angeschlossenen Geräte ein.

5. Der Projektor sucht nach Eingangssignalen. Das gerade geprüfte Eingangssignal wird in der oberen linken Ecke der Leinwand angezeigt. Erkennt der Projektor kein gültiges Signal, wird die Meldung „Kein Signal“ solange angezeigt, bis ein Eingangssignal gefunden wurde.

Sie können auch auf Source drücken, um Ihr gewünschtes Eingangssignal auszuwählen. Siehe „Wechseln des Eingangssignals“ auf Seite 25 für weitere Einzelheiten.

Wenn die Frequenz/Auflösung des Eingangssignals den Betriebsbereich des Projektors überschreitet, wird die Meldung „Bereich überschritten“ auf einer leeren Leinwand angezeigt. Wechseln Sie zu einem Eingangssignal, das mit der Auflösung des Projektors kompatibel ist, oder legen Sie für das Eingangssignal eine niedrigere Einstellung fest. Siehe „Timingtabelle“

auf Seite 67 für weitere Einzelheiten.

Verwendung der Menüs

Aktuelles Eingangssignal

Hauptmenüsymbol

Untermenü

Markierung

Zur vorherigen Seite zurückkehren oder beenden.

Status

Der Projektor ist mit On-Screen Display (OSD)-Menüs ausgestattet, über die Sie verschiedene Anpassungen und Einstellungen vornehmen können.

Die folgenden OSD-Bildschirmabbildungen dienen lediglich zur Veranschaulichung und können sich vom tatsächlichen Bildschirm unterscheiden.

Es folgt ein Überblick über das OSD-Menü.

Bitte wählen Sie zuerst Ihre Sprache aus, um die OSD-Menüs zu verwenden.

1. Drücken Sie auf Menu, um das

OSD-Menü zu aktivieren.

2. Verwenden Sie / , um das Menü SYSTEM zu markieren.

3. Drücken Sie auf , um Sprache zu

markieren, und drücken Sie anschließend auf Enter.

4. Verwenden Sie / / / , um eine bevorzugte Sprache auszuwählen.

5. Drücken Sie auf Enter, um zum Hauptmenü zurückzukehren und auf Menu, um das OSD-Menü zu verlassen.

Verwendung der Passwortfunktion

Aus Sicherheitsgründen und zur Verhinderung unberechtigter Nutzung besitzt der Projektor eine Funktion für einen Passwortschutz. Das Passwort kann im On-Screen Display (OSD)Menü festgelegt werden. Detaillierte Informationen zur Bedienung des OSD-Menüs finden Sie unter „Verwendung der Menüs“ auf Seite 22.

Es ist sehr unpraktisch, wenn Sie die Passwortfunktion aktivieren und anschließend das Passwort vergessen. Notieren Sie sich deshalb das Passwort und bewahren Sie die Notiz an einem sicheren Ort auf.

Einstellen eines Passwortes

Nachdem ein Passwort festgelegt und die Einschaltsperre aktiviert wurde, kann der Projektor nur dann eingesetzt werden, wenn bei jedem Einschalten das richtige Passwort eingegeben wird.

1. Öffnen Sie das OSD-Menü und gehen Sie zum Menü SYSTEM > Sicherheitseinstell.

2. Drücken Sie auf Enter. Es wird dann die Seite Sicherheitseinstell. angezeigt.

3. Markieren Sie Einschaltsperre und wählen Sie Ein aus, indem Sie auf / drücken.

4. Wie rechts abgebildet, stehen die vier Pfeiltasten ( , , , ) jeweils für 4 Stellen (1, 2, 3, 4). Drücken Sie je nach dem Passwort, das Sie einstellen möchten, die Pfeiltasten, um das sechsstellige Passwort einzugeben.

5. Bestätigen Sie das neue Passwort, indem Sie es erneut eingeben. Nachdem das Passwort eingestellt wurde, kehrt das OSD-Menü zur Seite Sicherheitseinstell. zurück.

6. Um das OSD zu verlassen, drücken Sie auf Exit.

Wenn Sie das Passwort vergessen haben

Wenn die Passwortfunktion aktiviert wurde, werden Sie aufgefordert, das sechsstellige Passwort immer dann einzugeben, wenn Sie den Projektor einschalten. Bei Eingabe eines falschen Passwortes wird die rechts abgebildete Passwort-Fehlermeldung 5 Sekunden lang angezeigt, gefolgt von der Meldung „PASSWORT EINGEBEN“. Sie können es erneut versuchen, indem Sie ein weiteres sechsstelliges Passwort eingeben. Wenn Sie das Passwort nicht in diesem Handbuch notiert haben und sich überhaupt nicht daran erinnern können, leiten Sie einen Passwortrückruf ein. Siehe

„Einleitung eines Passwortrückrufes“ auf Seite 24 für weitere Einzelheiten.

Wenn Sie 5 Mal in Folge ein falsches Passwort eingeben, wird der Projektor automatisch nach kurzer Zeit ausgeschaltet.

Einleitung eines Passwortrückrufes

1. Drücken Sie 3 Sekunden lang auf der Fernbedienung auf Auto Sync. Auf dem Display des Projektors wird eine kodierte Nummer angezeigt.

2. Notieren Sie die Nummer und schalten Sie den Projektor aus.

3. Wenden Sie sich an ein Servicezentrum vor Ort, um die Nummer zu dekodieren. Sie werden u.U. aufgefordert, anhand eines Kaufbeleges nachzuweisen, dass Sie zur Nutzung des Projektors berechtigt sind.

„XXX“ in den obigen Abbildungen sind Nummern, welche sich von Modell zu Modell unterscheiden.

Änderung des Passwortes

1. Öffnen Sie das OSD-Menü und wechseln Sie zum Menü SYSTEM > Sicherheitseinstell. > Passwort ändern.

2. Drücken Sie auf Enter. Die Meldung „AKTUELLES PASSWORT EINGEBEN“ wird angezeigt.

3. Geben Sie das alte Passwort ein.

• Wenn das Passwort richtig ist, wird eine weitere Meldung „NEUES

PASSWORT EINGEBEN“ angezeigt.

• Wenn das Passwort nicht richtig ist, wird die Passwort-Fehlermeldung

5 Sekunden lang angezeigt. Anschließend wird die Meldung „AKTUELLES PASSWORT EINGEBEN“ angezeigt, damit Sie es erneut versuchen können. Sie können auf Exit drücken, um abzubrechen, oder es mit einem anderen Passwort versuchen.

4. Geben Sie ein neues Passwort ein.

5. Bestätigen Sie das neue Passwort, indem Sie es erneut eingeben.

6. Sie haben dem Projektor damit erfolgreich ein neues Passwort zugewiesen. Vergessen Sie nicht, das neue Passwort einzugeben, wenn Sie den Projektor das nächste Mal starten.

7. Um das OSD zu verlassen, drücken Sie auf Exit.

Die eingegebenen Stellen werden auf dem Display als Sternchen angezeigt. Notieren Sie sich das Passwort und bewahren Sie die Notiz an einem sicheren Ort auf.

Deaktivierung der Passwort-Funktion

1. Öffnen Sie das OSD-Menü und wechseln Sie zum Menü SYSTEM > Sicherheitseinstell. > Einschaltsperre.

2. Drücken Sie auf / , um Aus auszuwählen.

3. Die Meldung „PASSWORT EINGEBEN“ wird angezeigt. Geben Sie das aktuelle Passwort ein.

• Wenn das Passwort nicht korrekt ist, geht das OSD-Menü zur Seite

Sicherheitseinstell. zurück, wobei „Aus“ in der Zeile von Einschaltsperre angezeigt wird. Beim nächsten Einschalten des Projektors brauchen Sie das Passwort nicht mehr einzugeben.

• Wenn das Passwort nicht richtig ist, wird die Passwort-Fehlermeldung

Beachten Sie, dass die Passwort-Funktion zwar deaktiviert ist, Sie das alte Passwort jedoch für den Fall bereithalten sollten, dass Sie die Passwort-Funktion durch Eingabe des alten Passwortes wieder reaktivieren müssen.

Wechseln des Eingangssignals

Der Projektor kann an mehrere Geräte gleichzeitig angeschlossen werden. Allerdings kann nur das Signal eines der Geräte als Vollbild angezeigt werden.

Stellen Sie sicher, dass die Funktion Schnelle Auto-Suche im Menü SYSTEM auf Ein gestellt ist, wenn der Projektor automatisch nach den Signalen suchen soll.

Sie können das gewünschte Signal auch manuell auswählen, indem Sie auf eine der Quellenauswahltasten auf der Fernbedienung drücken oder der Reihe nach durch die verfügbaren Eingangssignale gehen.

1. Drücken Sie auf Source. Eine Quellenauswahlleiste wird angezeigt.

2. Drücken Sie wiederholt auf / bis das gewünschte Signal ausgewählt ist. Drücken Sie dann auf Enter.

Sobald eine Quelle entdeckt wurde, werden auf dem Bildschirm für ein paar Sekunden Informationen über sie angezeigt. Wenn mehrere Geräte an den Projektor angeschlossen sind, wiederholen Sie die Schritte 1-2, um nach einem weiteren Signal zu suchen.

Siehe „Technische Daten des Projektors“ auf Seite 71 für die native Anzeigeauflösung auf diesem Projektor. Um bestmögliche Anzeigeergebnisse zu erzielen, sollten Sie nach Möglichkeit ein Eingangssignal auswählen und verwenden, das diese Auflösung ausgeben kann. Andere Auflösungen werden, entsprechend der Einstellung für das „Bildformat“, auf den Projektor angepasst, wobei es zu Verzerrungen und zum Verschwimmen des Bildes kommen kann. Siehe „Auswahl des Bildformats“ auf Seite 27 für weitere Einzelheiten.

HDMI Eingangseinstellungen ändern

Falls Sie den Projektor an ein Gerät (wie z.B. einem DVD oder Blu-ray Player) über den HDMI Eingang des Projektors anschließen möchten und die projizierte Bild falsche Farben anzeigt, ändern Sie bitte den Farbraum auf einen Bereich, der dem Farbraum des Ausgabegerätes entspricht.

Gehen Sie folgendermaßen vor:

1. Öffnen Sie das OSD-Menü und gehen Sie zum Menü ERWEITERT > HDMI- Einstellungen.

2. Drücken Sie auf Enter.

3. Markieren Sie HDMI-Format und drücken Sie auf / zur Auswahl eines Farbraums, welcher der Farbraumeinstellung des angeschlossenen Ausgabegerätes entspricht.

• RGB: Stellt den Farbraum auf RGB ein.

• YUV: Stellt den Farbraum auf YUV ein.

• Auto: Stellt den Projektor auf die automatische Erkennung der

Farbraumeinstellung des Eingangssignals ein.

4. Markieren Sie HDMI-Bereich und drücken Sie auf / zur Auswahl eines HDMI Farbraums, welcher der Farbbereichseinstellung des angeschlossenen Ausgabegerätes entspricht.

• Verbessert: Stellt den HDMI Farbbereich auf 0 – 255 ein.

• Normal: Stellt den HDMI Farbbereich auf 16 – 235 ein.

• Auto: Stellt den Projektor auf die automatische Erkennung des HDMI Bereichs

des Eingangssignals ein.

Diese Funktion steht nur zur Verfügung, wenn der HDMI-Eingang verwendet wird.

Lesen Sie die Dokumentation des Gerätes, um mehr über den Farbraum und den HDMI Bereich zu erfahren.

Einstellen des projizierten Bildes

Einstellung des Projektionswinkels

Der Projektor besitzt einen Einstellfuß. Er verändert die Bildhöhe und den vertikalen Projektionswinkel. Schrauben Sie den Einstellfuß an, um den Winkel so einzustellen, dass sich das Bild an der gewünschten Stelle befindet.

Wenn der Projektor nicht auf einer ebenen Fläche steht oder die Leinwand und der Projektor nicht senkrecht zueinander ausgerichtet sind, entsteht eine Schrägprojektion des Bildes. Um dies zu korrigieren, lesen Sie „Korrektur der Schrägprojektion“ auf Seite 27 für weitere Einzelheiten.

Blicken Sie während des Betriebs nicht direkt in die Projektorlinse. Durch das intensive Licht können Ihre Augen möglicherweise geschädigt werden.

Automatische Einstellung des Bildes

In manchen Fällen müssen Sie möglicherweise die Bildqualität optimieren. Drücken Sie dazu auf Auto Sync auf der Fernbedienung. Innerhalb von 5 Sekunden stellt die integrierte intelligente Funktion für die automatische Einstellung die Werte für Frequenz und Takt auf die beste Bildqualität ein.

Die Informationen zur aktuellen Quelle werden 3 Sekunden lang in der linken oberen Ecke des Bildschirmes angezeigt.

Während Automatische Einstellung aktiv ist, wird das ViewSonic Logo angezeigt.

Diese Funktion steht nur zur Verfügung, wenn PC D-Sub Eingangssignal (analoges RGB) ausgewählt ist.

Feinabstimmung der Bildschärfe

1. Stellen Sie die gewünschte Bildgröße mit dem Zoomrad ein.

2. Stellen Sie bei Bedarf durch Drehen des Fokusrings die Bildschärfe ein.

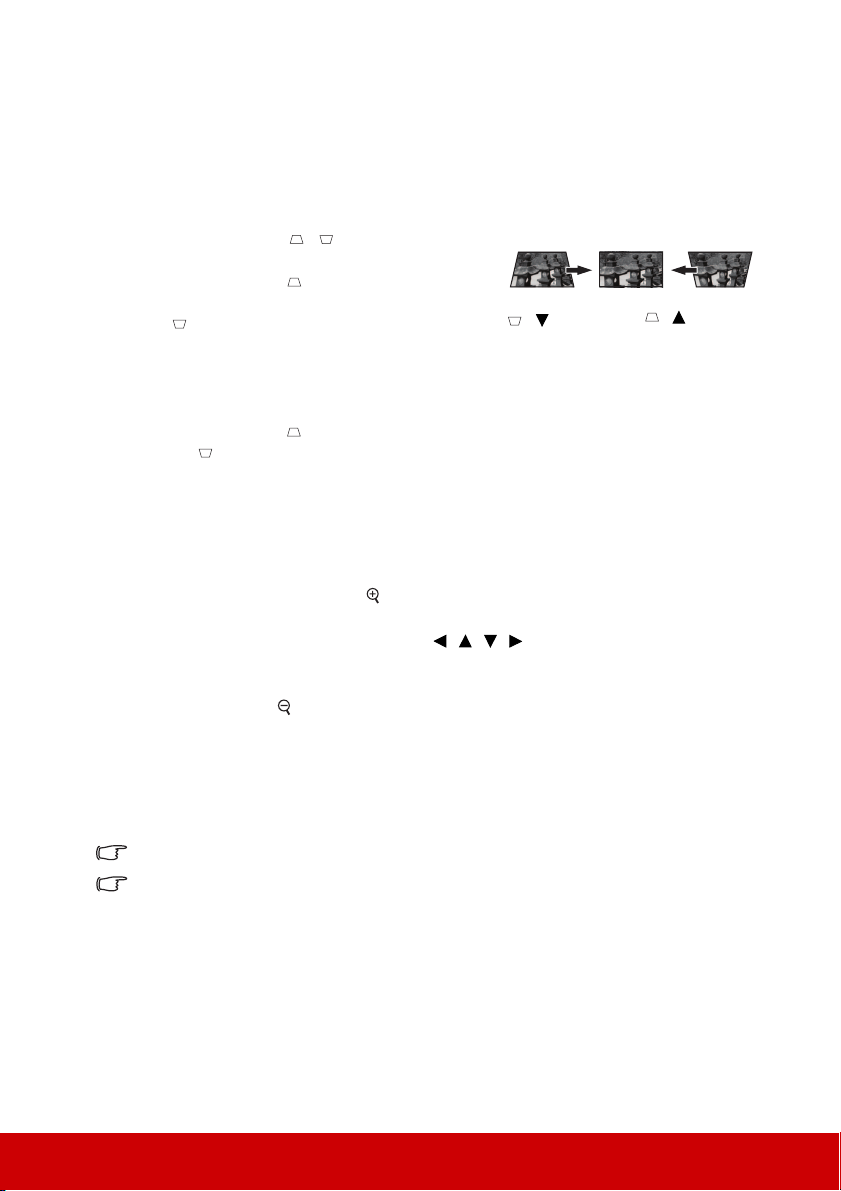

Korrektur der Schrägprojektion

Drücken Sie auf

Bei einer Schrägprojektion sieht das projizierte Bild aufgrund einer gewinkelten Projektion wie ein Trapez aus.

Um dies zu korrigieren, können Sie neben der Höheneinstellung des Projektors auch einen der folgenden manuellen Schritte durchführen.

• Verwendung der Fernbedienung

1. Drücken Sie auf / , um die Seite

Schrägpositionskorrektur anzuzeigen.

2. Drücken Sie auf , um die Schrägposition oben im Bild zu korrigieren. Drücken Sie auf

, um die Schrägposition unten im Bild zu

korrigieren.

• OSD-Menü verwenden

1. Öffnen Sie das OSD-Menü und gehen Sie zum Menü

2. Drücken Sie auf Enter.

3. Drücken Sie auf , um die Schrägposition oben im Bild zu korrigieren. Drücken Sie auf , um die Schrägposition unten im Bild zu korrigieren.

DISPLAY > Schrägposition.

Vergrößerung des Bildes und Suche nach Details

Wenn Sie mehr Details im projizierten Bild anzeigen möchten, vergrößern Sie das Bild. Verwenden Sie die Richtungspfeiltasten, um im Bild zu navigieren.

• Verwendung der Fernbedienung

1. Drücken Sie wiederholt auf auf der Fernbedienung, um das Bild auf die gewünschte Größe zu vergrößern.

2. Drücken Sie auf die Richtungstasten ( , , , ), um das Bild zu steuern.

3. Wenn Sie das Bild verkleinern möchten, drücken Sie auf der Fernbedienung auf Auto Sync, um das Bild auf die ursprüngliche Größe zurückzusetzen. Oder drücken Sie

wiederholt auf .

• OSD-Menü verwenden

1. Öffnen Sie das OSD-Menü und gehen Sie zum Menü

2. Drücken Sie auf Enter. Die Zoomleiste wird angezeigt.

3. Wiederholen Sie die Schritte 2-3 im Abschnitt Verwendung der Fernbedienung weiter oben.

Dieser anpassbare Bereich könnte je nach Seitenverhältnis variieren.

Das Bild kann nur verschoben werden, nachdem es vergrößert wurde. Sie können das Bild weiter vergrößern, um noch mehr Details anzuzeigen.

DISPLAY > Zoom.

Auswahl des Bildformats

Das „Bildformat“ beschreibt, in welchem Verhältnis die Breite und die Höhe des Bildes zueinander stehen.

Dank digitaler Signalverarbeitung sind digitale Anzeigegeräte wie dieser Projektor in der Lage, das Bild dynamisch zu dehnen und zu skalieren und dadurch ein Bildformat zu erzeugen, das von dem des Eingangssignals abweicht.

So ändern Sie das Format des projizierten Bildes (unabhängig vom Bildformat der Quelle):

1. Öffnen Sie das OSD-Menü und gehen Sie zum Menü

DISPLAY > Bildformat.

2. Drücken Sie auf Enter.

3. Drücken Sie auf / , um das Bildformat auszuwählen, das dem Format des Videosignals bzw. Ihren Anzeigebedürfnissen entspricht.

Über das Bildformat

1. Auto: Skaliert ein Bild proportional, um es an die native Auflösung des Projektors in horizontaler Breite anzupassen. Diese Funktion eignet sich für das eingehende Bild, wenn es weder das Format 4:3 noch 16:9 besitzt und Sie die Leinwand möglichst gut nutzen möchten, ohne das Bildformat ändern zu müssen.

2. 4:3: Skaliert ein Bild so, dass es in der Mitte der Leinwand in einem Bildformat von 4:3 projiziert wird. Diese Einstellung eignet sich besonders für Bilder im 4:3Bildformat, beispielsweise für Computermonitore, herkömmliche Fernsehbilder und 4:3-DVD-Filme, da sich bei solchen Bildern keine Änderung des Bildformates ergibt.

3. 16:9 (PA500S/PA503S/PA503SP/PA500X/PA503X/PA503XP): Skaliert ein Bild so, dass es in der Mitte der Leinwand in einem Bildformat von 16:9 projiziert wird. Diese Einstellung eignet sich vor allem für Bilder, die bereits im Format 16:9 vorliegen (z. B. HDTV), da sich bei solchen Bildern keine Änderung des Seitenverhältnisses ergibt.

4. 16:10 (PA503W): Skaliert ein Bild so, dass es in der Mitte der Leinwand in einem Bildformat von 16:10 projiziert wird. Dies eignet sich für Bilder, die bereits das Bildformat 16:10 besitzen, da sie ohne Änderung des Bildformates angezeigt werden.

5. Panorama (PA503W): Skaliert ein Bild proportional, um es an die native Auflösung des Projektors in vertikaler Höhe anzupassen und füllt den Bildschirm in einer nichtlinearen Weise.

6. 2,35:1: Skaliert ein Bild so, dass es in der Mitte der Leinwand ohne Änderung des Seitenverhältnisses in einem Bildformat von 2,35:1 projiziert wird.

7. Anamorph (PA503W): Skaliert ein Bild im Seitenverhältnis 2,35:1 so, dass es die Leinwand ausfüllt.

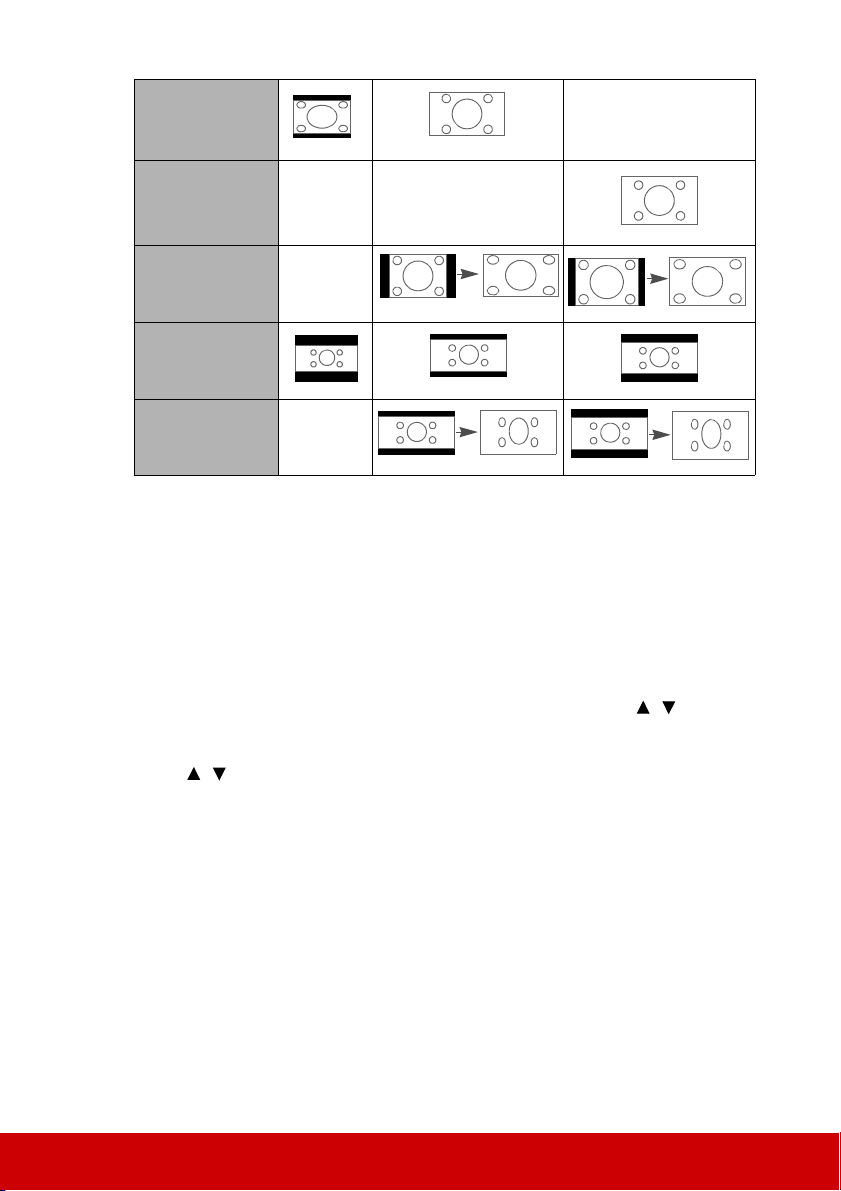

Die unten stehende Tabelle zeigt die Effekte der Seitenverhältniseinstellungen bei Projektoren mit unterschiedlichen nativen Auflösungen. Siehe „Technische Daten des

Projektors“ auf Seite 71 für die native Anzeigeauflösung dieses Projektors.

In den folgenden Bildern sind die schwarz markierten Bereiche nicht aktiv und die weiß markierten aktiv. In diesen nicht ausgefüllten schwarzen Bereichen können OSD-Menüs angezeigt werden.

Seitenverhältnisein

stellung

Auto

4:3

Wenn das native Seitenverhältnis Ihres Projektors wie folgt

ist...

4:3 16:9 16:10

16:9 Nicht verfügbar

16:10

Panorama

2,35:1

Anamorph

Nicht

verfügbar

Nicht

verfügbar

Nicht

verfügbar

Nicht verfügbar

Optimierung der Bildqualität

Auswahl des Bildmodus

Im Projektor sind bereits verschiedene vordefinierte Anwendungsmodi eingestellt, so dass Sie den für Ihre Betriebsumgebung und den Bildtyp Ihres Eingangssignals geeigneten Modus auswählen können.

Um einen für Ihre Zwecke geeigneten Betriebsmodus auszuwählen, können Sie einen der folgenden Schritte durchführen.

• Drücken Sie auf Color Mode zur Anzeige der Auswahlleiste und auf / zur

Auswahl eines gewünschten Modus oder wiederholt auf Color Mode.

• Rufen Sie das BILD > Farbmodus Menü auf und drücken Sie auf Enter. Drücken Sie

auf / zur Auswahl eines gewünschten Modus.

Bildmodi für unterschiedliche Arten von Signalen

Die für verschiedene Signaltypen verfügbaren Bildmodi sind im Folgenden aufgeführt.

1. Max. Helligkeit-Modus: Maximiert die Helligkeit des projizierten Bildes. Dieser Modus eignet sich für Umgebungen, in denen eine besonders hohe Helligkeit erforderlich ist, beispielsweise in hell beleuchteten Räumen.

2. Präsentation-Modus: Eignet sich für Präsentationen bei Tageslicht und passt die Farben auf die des PCs oder Notebooks an.

3. Standard-Modus: Eignet sich für normale Situationen unter Tageslichtbedingungen.

4. Foto-Modus: Eignet sich für die Anzeige von Fotos.

5. Film-Modus: Eignet sich für das Abspielen farbintensiver Filme und Videoclips aus Digitalkameras oder DVs über den PC-Eingang, wenn die Umgebung abgedunkelt ist (wenig Licht).

Verwendung von Bildschirmfarbe

-30

+80

Wenn Sie ein Bild auf eine farbige Oberfläche projizieren, z. B. eine Wand, die nicht weiß ist, können Sie mit der Funktion Bildschirmfarbe die Farbe des projizierten Bildes anpassen, um zu vermeiden, dass sich Quellbild und projiziertes Bild farblich unterscheiden.

Um diese Funktion zu verwenden, wechseln Sie zum Menü DISPLAY > Bildschirmfarbe und drücken Sie auf Enter. Drücken Sie auf / zur Auswahl einer Farbe, die der Farbe der Projektionsoberfläche am ähnlichsten ist. Sie können unter mehreren voreingestellten Farben auswählen: Weiß, Grün und Schultafel . Die Effekte dieser Einstellungen können sich je nach Modell unterscheiden.

Diese Funktion steht nur für PC-Timings von einem VGA- oder HDMI-Eingangssignal zur Verfügung.

Feinabstimmung der Bildqualität in den Benutzermodi

Entsprechend des ermittelten Signaltyps stehen einige benutzerdefinierbare Funktionen zur Verfügung. Sie können diese Funktionen nach Bedarf anpassen.

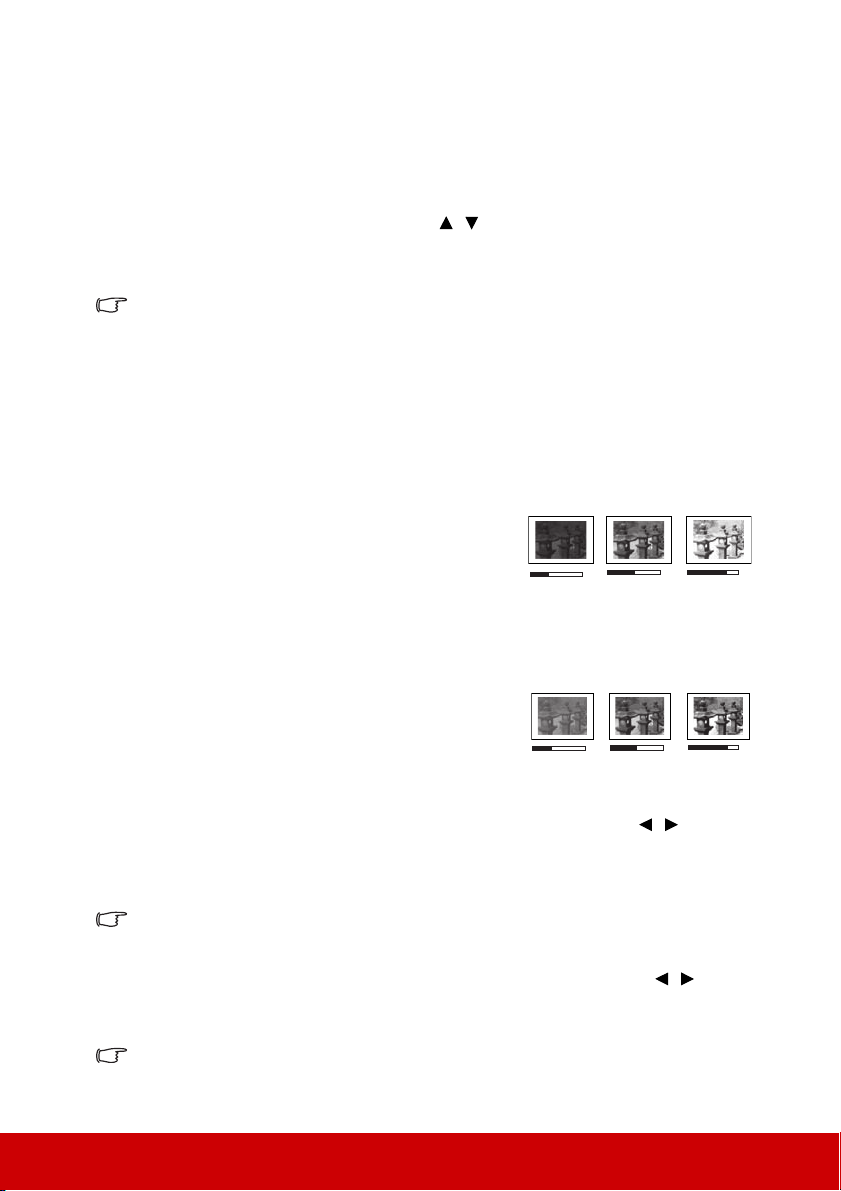

Einstellung von Helligkeit

Rufen Sie das BILD > Helligkeit Menü auf und drücken Sie auf Enter.

Je höher der Wert ist, desto heller wird das Bild. Je geringer die Einstellung ist, desto dunkler erscheint das Bild. Stellen Sie die Helligkeit so ein, dass die schwarzen Bildbereiche gerade satt schwarz wirken und in dunklen Bildbereichen dennoch Details zu erkennen sind.

Einstellung von Kontrast

Rufen Sie das BILD > Kontrast Menü auf und drücken Sie auf Enter.

Je höher der Wert ist, desto größer wird der Kontrast. Stellen Sie hiermit den maximalen Weiß-Anteil ein, nachdem Sie die Einstellung Helligkeit unter Berücksichtigung der ausgewählten Eingangsquelle und der räumlichen Gegebenheiten angepasst haben.

Einstellung von Farbe

Rufen Sie das BILD > Erweitert > Farbe Menü auf und drücken Sie auf / .

Bei einer niedrigeren Einstellung werden weniger gesättigte Farben angezeigt. Bei einer zu hohen Einstellung erscheinen die Farben auf dem Bild übertrieben, so dass das Bild unrealistisch wirkt.

Diese Funktion ist nur verfügbar, wenn das Eingangssignal Video, YPbPr oder YCbCr ist.

Einstellung von Farbton

Rufen Sie das BILD > Erweitert > Farbton Menü auf und drücken Sie auf / .

Je höher der Wert ist, desto intensiver wird die Grüntönung des Bildes. Je niedriger der Wert ist, desto intensiver wird die Rottönung des Bildes.

Diese Funktion ist nur verfügbar, wenn das Eingangssignal Video, YPbPr oder YCbCr ist.

-30

+40

Einstellung von Bildschärfe

Rufen Sie das BILD > Erweitert > Bildschärfe Menü auf und drücken Sie auf / .

Je höher der Wert ist, desto schärfer wird das Bild. Je niedriger der Wert ist, desto verschwommener wird das Bild.

Diese Funktion ist nur verfügbar, wenn das Eingangssignal Video, YPbPr oder YCbCr ist.

Einstellung von Brilliant Color

Rufen Sie das BILD > Erweitert > Brilliant Color Menü auf und drücken Sie auf / .

Für diese Funktion wird ein neuer Algorithmus für die Farbverarbeitung und Verbesserungen der Systemstufe verwendet, um eine bessere Helligkeit bei gleichzeitig naturgetreueren und lebhafteren Farben im projizierten Bild zu erzielen. Dies ermöglicht eine um 50% stärkere Helligkeit in Mitteltonbildern, die in Videos und Naturszenen häufig vorkommen. Der Projektor gibt dann Bilder in realistischeren und naturgetreueren Farben wieder. Wenn Sie Bilder mit dieser Qualität bevorzugen, wählen Sie eine Stufe, die zu Ihren Ansprüchen passt. Wenn Sie dies nicht benötigen, wählen Sie Aus.

Bildstörungen verringern

Rufen Sie das BILD > Erweitert > Noise Reduction Menü auf und drücken Sie auf / .

Diese Funktion reduziert die elektrischen Bildstörungen, die durch unterschiedliche Medien-Player hervorgerufen werden können. Je höher die Einstellung ist, desto weniger Störungen gibt es.

Diese Funktion steht nur zur Verfügung, wenn ein PC- oder Videoeingangssignal ausgewählt ist.

Gamma-Einstellung auswählen

Rufen Sie das BILD > Erweitert > Gamma Menü auf und drücken Sie auf / .

Gamma beschreibt die Beziehung zwischen Eingangsquelle und Bildhelligkeit.

Auswahl einer Farbtemperatur

Rufen Sie das BILD > Farbtemp. Menü auf und drücken Sie auf / .

Die Optionen, die für die Farbtemperatur zur Verfügung stehen, können sich je nach ausgewähltem Signaltyp unterscheiden.

1. Kühl: Die höchste Farbtemperatur Kühl lässt das Bild am stärksten bläulich-weiß von allen Einstellungen erscheinen.

2. Normal: Behält das normale Weiß bei.

3. Warm: Lässt Bilder rötlich-weiß erscheinen.

Bevorzugte Farbtemperatur einstellen

1. Rufen Sie das BILD > Farbtemp. Menü auf und drücken Sie auf Enter.

2. Drücken Sie auf / zur Auswahl von Kühl, Normal oder Warm und drücken Sie auf Enter.

3. Drücken Sie auf / , um das zu ändernde Element zu markieren und ändern Sie die Werte durch Drücken von /

• Rot Plus/Grün Plus/Blau Plus: Einstellung der Kontraststufen von Rot, Grün

und Blau.

• Rot Minus/Grün Minus/Blau Minus: Einstellung der Helligkeitsstufen von

Rot, Grün und Blau.

ROT

BLAU

GRÜN

Gelb

Zyan

Magenta

Diese Funktion steht nur für PC-Timings von einem VGA- oder HDMIEingangssignal zur Verfügung.

Farbverwaltung

Nur bei einer permanenten Installation mit einstellbaren Lichtstufen, z.B. in einem Konferenzraum, einem Vorlesungsraum oder einem Heimtheater, sollte die Farbverwaltung eingesetzt werden. Die Farbverwaltung ermöglicht eine feine Einstellung der Farbe für eine besser Farbwiedergabe, falls dies erforderlich ist.

Wenn Sie sich eine Test-Disc mit unterschiedlichen Farbtestmustern zugelegt haben, können Sie die Farbwiedergabe auf Monitoren, Fernsehern, Projektoren usw. testen. Sie können jedes Bild auf der Disc auf die Leinwand projizieren und anschließend zum Menü

Farbverwaltung wechseln, um Änderungen vorzunehmen.

So ändern Sie die Einstellungen:

1. Öffnen Sie das OSD-Menü und wechseln Sie zum Menü BILD > Erweitert > Farbverwaltung.

2. Drücken Sie auf Enter. Es wird dann die Seite Farbverwaltung angezeigt.

3. Markieren Sie Primärfarben, und drücken Sie auf / , um eine Farbe unter Rot, Gelb, Grün, Zyan, Blau und Magenta auszuwählen.

4. Drücken Sie auf , um Farbton zu markieren, und drücken Sie auf / , um den Bereich auszuwählen. Wenn Sie den Bereich erhöhen, werden Farben mit eingeschlossen, die aus mehr Teilen benachbarter Farben bestehen.

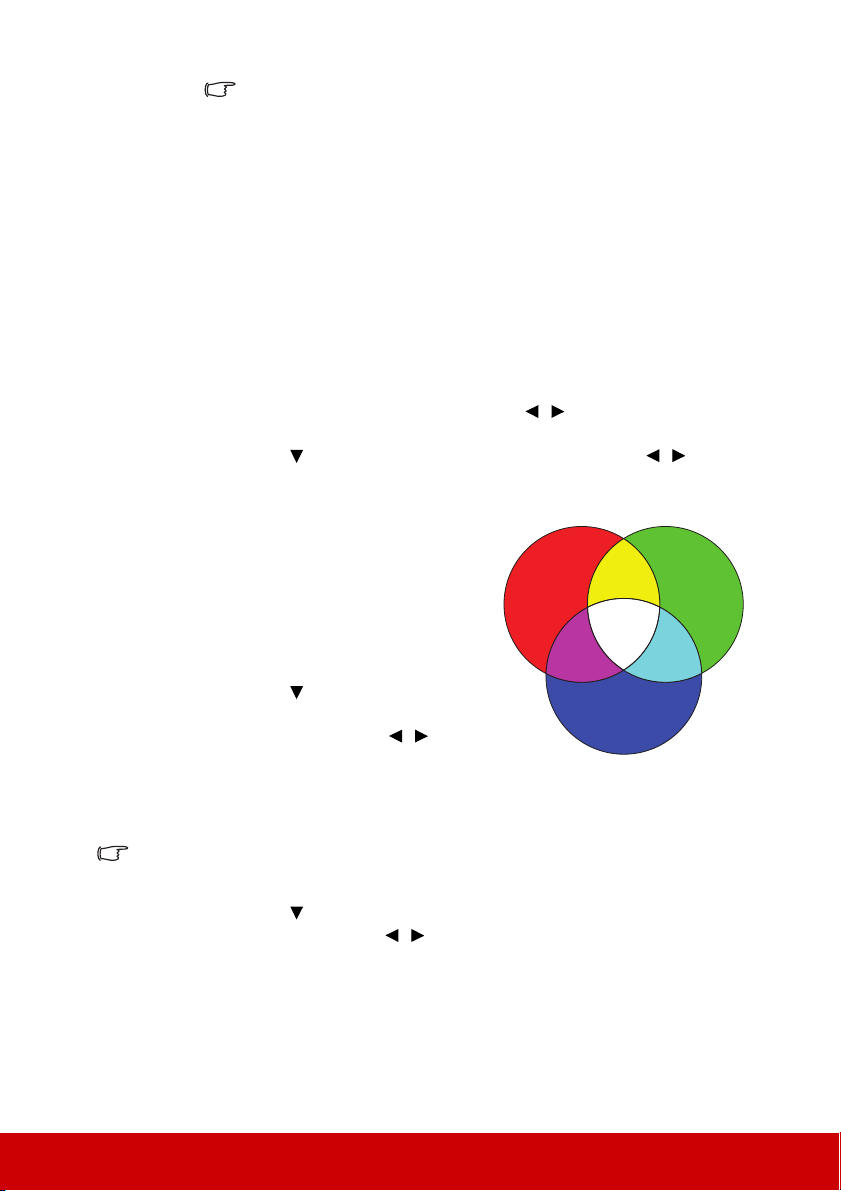

Sehen Sie die Abbildung rechts, um zu erkennen, wie die Farben in Beziehung zueinander stehen.

Wenn Sie z.B. Rot auswählen und als Bereich 0 einstellen, wird im projizierten Bild nur reines Rot ausgewählt. Wenn Sie den Bereich erweitern, werden Rottöne in der Nähe zu Gelb und Magenta mit eingeschlossen.

5. Drücken Sie auf , um Sättigung zu markieren. Stellen Sie die Werte dann ganz

nach Bedarf ein, indem Sie auf / drücken. Jede Einstellung wird direkt auf dem Bild sichtbar sein.

Wenn Sie z.B. Rot auswählen und als Wert 0 einstellen, wird nur die Sättigung von reinem Rot betroffen.

Sättigung ist die Menge dieser Farbe in einem Videobild. Niedrigere Einstellungen erzeugen weniger gesättigte Farben; eine Einstellung von „0“ entfernt die Farbe komplett aus dem Bild. Wenn die Sättigung zu hoch ist, erscheint die Farbe zu stark und unnatürlich.

6. Drücken Sie auf , um Zunahme zu markieren. Stellen Sie die Werte dann ganz nach Bedarf ein, indem Sie auf / drücken. Die Kontraststufe der Primärfarbe, die

Sie ausgewählt haben, wird dann verändert. Jede Einstellung wird direkt auf dem Bild sichtbar sein.

7. Wiederholen Sie die Schritte 3 bis 6 für weitere Farbeinstellungen.

8. Stellen Sie sicher, dass Sie alle gewünschten Einstellungen vorgenommen haben.

Einstellen des Präsentations-Timers

Der Präsentations-Timer kann die verbleibende Präsentationszeit anzeigen, um Ihnen das Zeitmanagement während Präsentationen zu erleichtern. Gehen Sie wie folgt vor, um diese Funktion zu nutzen:

1. Wechseln Sie zum Menü STANDARD > Präsentations-Timer.

2. Drücken Sie auf Enter, um die Seite Präsentations-Timer anzuzeigen.

3. Markieren Sie Timer Periode und legen Sie die Dauer fest, indem Sie auf / drücken. Das Intervall kann auf eine Dauer von 1 bis 5 Minuten in Abständen von 1 Minute und von 5 bis 240 Minuten in Abständen von 5 Minuten eingestellt werden.

Wenn der Timer bereits aktiviert ist, wird er neu gestartet, nachdem das Timer Periode geändert wurde.

4. Drücken Sie auf , um Timer Display zu markieren, und legen Sie fest, ob der Timer auf dem Bildschirm angezeigt werden soll, indem Sie auf

Auswahl Beschreibung

Immer

1 min/2 min/3 min

Niemals Blendet den Timer während der Präsentation aus.

5. Drücken Sie auf , um Timer Position zu markieren. Stellen Sie die Position des Timers ein, indem Sie auf /

Oben links Unten links Oben rechts Unten rechts

6. Drücken Sie auf , um Timer-Zählmethode zu markieren. Wählen Sie die gewünschte Richtung für das Zählen aus, indem Sie auf / drücken.

Auswahl Beschreibung Raufzählen Zählt von 0 zur eingestellten Zeit herauf. Runterzählen Zählt von der eingestellten Zeit auf 0 herab.

Zeigt den Timer während der Präsentation auf der Leinwand an. Zeigt den Timer während der letzten 1/2/3 Minuten auf der Leinwand an.

drücken.

/ drücken.

7. Drücken Sie auf , um Erinnerungs-Signalton zu markieren, und bestimmen Sie, ob Sie Erinnerung für Signalton aktivieren möchten, indem Sie auf / drücken.

Wenn Sie Ein auswählen, ertönt während der letzten 30 Sekunden eines Countdowns/

-ups ein doppelter Signalton. Ein dreifacher Signalton ist zu hören, wenn der Timer abgelaufen ist.

8. Um den Präsentationstimer zu aktivieren, drücken Sie auf und auf / , um Zählen beginnen zu markieren. Drücken Sie dann auf Enter.

9. Eine Bestätigungsmeldung wird angezeigt. Markieren Sie Ja und drücken Sie auf Enter, um zu bestätigen. Es erscheint die Meldung „Timer eingeschaltet“ auf dem Bildschirm. Der Timer beginnt mit dem Countdown, wenn er aktiviert ist.

Um den Timer zu beenden, gehen Sie folgendermaßen vor:

1. Wechseln Sie zum Menü STANDARD > Präsentations-Timer.

2. Markieren Sie Aus. Drücken Sie auf Enter. Eine Bestätigungsmeldung wird angezeigt.

3. Markieren Sie Ja und drücken Sie auf Enter, um zu bestätigen. Es erscheint die Meldung „Timer ausgeschaltet“ auf dem Bildschirm.

Ausblenden des Bildes

Um die Aufmerksamkeit des Publikums auf den Vortragenden zu lenken, können Sie mit der Taste Blank auf dem Projektor oder auf der Fernbedienung das Projektionsbild ausblenden. Drücken Sie auf eine beliebige Taste am Projektor oder auf der Fernbedienung, um das Bild wieder einzublenden. Wenn das Projektionsbild ausgeblendet ist, wird im rechten unteren Leinwandbereich das Wort „BLANK“ angezeigt.

Sie können die Wartezeit im STANDARD das Bild nach einen gewissen Zeitraum wieder anzeigt, wenn keine Aktion auf dem leeren Bildschirm ausgeführt wird.

Wenn Blank gedrückt wurde, wechselt der Projektor automatisch in den Modus SuperEco.

ACHTUNG Sorgen Sie dafür, dass die Projektorlinse frei ist, da sich andernfalls die sich auf der Linse

befindenden Objekte erhitzen oder verformen können oder Brandgefahr besteht.

> Timer Menü einstellen, damit der Projektor

Sperren der Bedientasten

Wenn die Bedientasten auf dem Projektor gesperrt sind, können Sie vermeiden, dass Projektoreinstellungen aus Versehen (z.B. von Kindern) geändert werden. Wenn

Bedientastenfeldsperre aktiviert ist, kann auf dem Projektor nur die Taste Ein/Aus bedient werden.

1. Wechseln Sie zum Menü SYSTEM

2. Drücken Sie auf Enter und drücken Sie auf / , um Ein auszuwählen.

3. Eine Bestätigungsmeldung wird angezeigt. Wählen Sie zur Bestätigung Ja aus.

Um die Bedientastenfeldsperre aufzuheben, drücken Sie 3 Sekunden lang auf am Projektor.

Sie können die Fernbedienung auch verwenden, um zum Menü SYSTEM Bedientastenfeldsperre zu wechseln, und um Aus auszuwählen.

Wenn die Bedienfeldtastensperre aktiviert ist, sind die Tasten auf der Fernbedienung weiterhin funktional.

Wenn Sie auf Ein/Aus drücken, um den Projektor auszuschalten, ohne vorher die Bedienfeldtastensperre zu deaktivieren, ist das Bedienfeld beim nächsten Einschalten weiterhin gesperrt.

> Bedientastenfeldsperre .

Verwendung des Projektors an hohen Orten

Es wird empfohlen, den Höhenmodus zu verwenden, wenn Sie den Projektor an einem Ort 1500 m-3000 m über dem Meeresspiegel mit einer Temperatur von 0°C-30°C benutzen.

ACHTUNG Verwenden Sie den Höhenmodus nicht, wenn die Höhe des Ortes zwischen 0 m und 1499 m

und die Temperatur zwischen 0°C und 35°C liegt. Der Projektor würde dann unter diesen Bedingungen zu stark gekühlt werden.

So aktivieren Sie den Höhenmodus:

1. Öffnen Sie das OSD-Menü und gehen Sie zum Menü SYSTEM > Höhenmodus.

2. Drücken Sie auf Enter und drücken Sie auf / , um Ein auszuwählen. Eine Bestätigungsmeldung wird angezeigt.

3. Markieren Sie Ja und drücken Sie auf Enter.

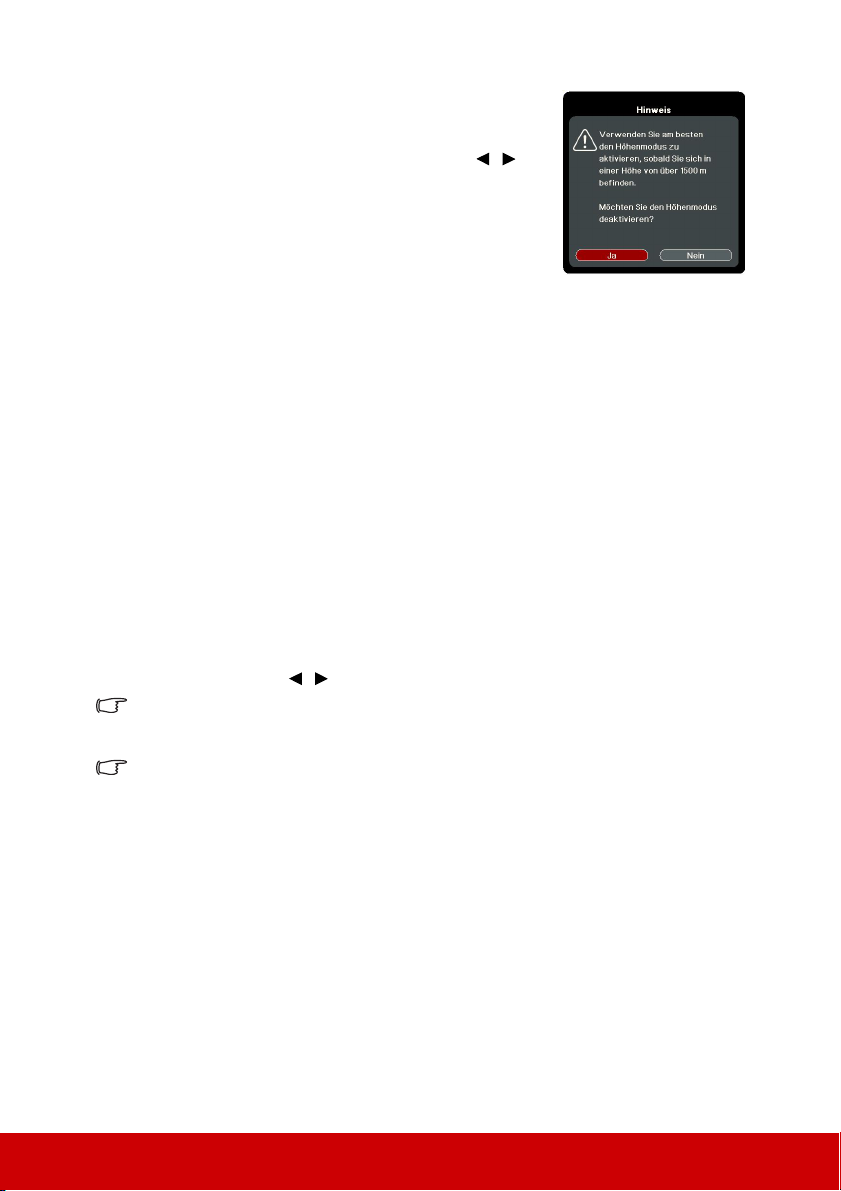

Die Verwendung von „Höhenmodus“ führt möglicherweise zu verstärkter Geräuschentwicklung aufgrund der höheren Lüftergeschwindigkeit, die für die Kühlung und Leistung des Systems erforderlich ist.

Wenn Sie diesen Projektor unter anderen als den oben genannten extremen Bedingungen einsetzen, wird unter Umständen die automatische Abschaltfunktion aktiviert, um den Projektor vor Überhitzung zu schützen. In diesen Fällen sollten Sie nach Höhenmodus wechseln, um zu verhindern, dass die Abschaltfunktion aktiviert wird. Es wird hiermit jedoch nicht gewährleistet, dass dieser Projektor unter extremen Bedingungen jeglicher Art betrieben werden kann.

Verwendung der CEC-Funktion

Dieser Projektor unterstützt die CEC (Consumer Electronics Control) Funktion für das synchronisierte Ein-/Ausschalten über eine HDMI-Verbindung. D.h., wenn ein Gerät ebenfalls die CEC-Funktion unterstützt und an den HDMI-Eingang des Projektors angeschlossen ist, das angeschlossene Gerät beim Ausschalten des Projektors automatisch mit ausgeschaltet wird. Wenn das angeschlossene Gerät eingeschaltet wird, schaltet sich der Projektor automatisch ein.

Aktivierung der CEC-Funktion:

1. Öffnen Sie das OSD-Menü und wechseln Sie zum Menü ENERGIEVERWALTUNG > Gerät autom. einschalten > CEC.

2. Drücken Sie auf / , um Aktivieren auszuwählen.

Damit die CEC-Funktion richtig funktioniert, stellen Sie sicher, dass das Gerät über ein HDMIKabel an den HDMI-Eingangsanschluss des Projektors angeschlossen und dass die CECFunktion aktiviert ist.

Je nach angeschlossenem Gerät könnte die CEC-Funktion möglicherweise nicht funktionieren.

Verwendung der 3D-Funktionen

Dieser Projektor besitzt eine 3D-Funktion, mit welcher Sie Filme, Videos und Sportsendungen auf noch realistischere Weise in 3D genießen können. In den angezeigten Bildern wird eine deutliche Tiefenwirkung erzeugt. Zum Ansehen dieser 3D-Bilder müssen Sie eine besondere 3D-Brille tragen.

Wenn das 3D-Signal von einem HDMI 1.4a kompatiblen Gerät stammt, erkennt der Projektor das Signal für die 3D-Synchronisierung Informationen und projiziert Bilder automatisch im 3D-Format, nachdem sie erkannt wurden. In anderen Fällen müssen Sie möglicherweise manuell ein 3D-Synchronisierung Format für den Projektor auswählen, um 3D-Bilder korrekt anzuzeigen.

1. Wechseln Sie zum Menü ERWEITERT > 3D-Einstellungen.

2. Drücken Sie auf Enter. Die Seite 3D-Einstellungen wird angezeigt.

3. Markieren Sie 3D-Synchronisierung und drücken Sie auf Enter.

4. Drücken Sie auf zur Auswahl einer 3D-Synchronisierung Einstellung und drücken Sie anschließend zur Bestätigung auf Enter.

Wenn die Funktion 3D-Synchronisierung aktiviert ist:

• Die Helligkeit des projizierten Bildes nimmt ab.

• Der Farbmodus kann nicht eingestellt werden.

• Die Zoom Funktion kann Bilder nur bis zu bestimmten Größen vergrößern.

Wenn Sie eine Umkehrung der 3D-Bildtiefe feststellen, stellen Sie die 3D-Synchronisierung umkehren Funktion auf „Umkehren“, um das Problem zu beheben.

Verwendung des Projektors im Standbymodus

Einige der Projektorfunktionen stehen im Standbymodus (angeschlossen, aber nicht eingeschaltet) zur Verfügung. Um diese Funktionen zu verwenden, achten Sie auf die richtigen Kabelverbindungen. Informationen über Verbindungsmethoden finden Sie im Kapitel Verbindungen.

Aktiver VGA-Ausgang Bei der Auswahl von Ein aus ENERGIEVERWALTUNG > Standby-Einstellungen >

Aktiver VGA-Ausgang wird ein VGA-Signal ausgegeben, wenn Geräte an die Computer 1 und Monitor Out Anschlüsse angeschlossen wurden. Der Projektor gibt nur das Signal aus, das über Computer 1 empfangen wird.

Aktives Audio aus Bei der Auswahl von Ein aus ENERGIEVERWALTUNG > Standby-Einstellungen >

Aktives Audio aus wird ein Audiosignal ausgegeben, wenn ein Gerät an die Audio In und Audio Out Anschlüsse angeschlossen wurde.

Einstellung des Tons

Die im Folgenden vorgenommenen Einstellungen beziehen sich auf den Lautsprecher des Projektors. Stellen Sie sicher, dass Sie eine ordnungsgemäße Verbindung mit dem Audioeingang/-ausgang des Projektors hergestellt haben. Siehe „Verbindungen“ auf Seite

16 für weitere Einzelheiten.

Ausschalten des Tons

1. Öffnen Sie das OSD-Menü und wechseln Sie zum Menü STANDARD > Audioeinstellungen > Ton aus.

2. Drücken Sie auf / , um Ein auszuwählen.

Einstellen der Lautstärke

1. Öffnen Sie das OSD-Menü und wechseln Sie zum Menü STANDARD > Audioeinstellungen > Audiolautstärke.

2. Drücken Sie auf / zur Auswahl eines gewünschten Lautstärkepegels.

Falls verfügbar, können Sie auf der Fernbedienung auf // drücken, um die Lautstärke des Projektors einzustellen.

Ausschalten von Ton Ein/Aus

1. Öffnen Sie das OSD-Menü und wechseln Sie zum Menü STANDARD > Audioeinstellungen > Ton Ein/Aus.

2. Drücken Sie auf / , um Aus auszuwählen.

Die einzige Möglichkeit zum Ändern von Ton Ein/Aus ist das Einstellen von Ein oder Aus hier. Ausschalten des Tons oder Änderung der Tonstufe hat keinen Einfluss auf den Ton Ein/Aus.

Ausschalten des Projektors

1. Drücken Sie auf Ein/Aus oder Off. Es wird eine Bestätigungsmeldung eingeblendet.

Wenn Sie die Meldung nicht innerhalb einiger Sekunden bestätigen, wird sie wieder ausgeblendet.

2. Drücken Sie erneut auf Ein/Aus oder

Off.

3. Nachdem der Kühlvorgang beendet wurde, ertönt ein „Strom-Aus-Signalton“. Trennen Sie das Netzkabel von der Netzsteckdose, wenn Sie beabsichtigen, den Projektor über einen längeren Zeitraum nicht zu verwenden.

Wenn Sie den Signalton deaktivieren möchten, siehe „Ausschalten von Ton Ein/Aus“ auf Seite

36 für weitere Einzelheiten.

ACHTUNG

• Zum Schutz der Lampe reagiert der Projektor während der Kühlphase nicht auf weitere

Befehle.

• Ziehen Sie das Netzkabel erst ab, wenn der Projektor vollständig heruntergefahren wurde.

Menübedienung

Menüsystem

Beachten Sie, dass die On-Screen Display (OSD)-Menüs je nach ausgewähltem Signaltyp variieren.

Die Menüoptionen stehen zur Verfügung, wenn der Projektor mindestens ein gültiges Signal erkennt. Wenn kein Gerät an den Projektor angeschlossen ist oder kein Signal erkannt wird, ist nur begrenzter Zugriff auf Menüoptionen möglich.

*Die OSD-Einstellungen variieren je nach verwendetem Projektormodell.

Hauptmenü Untermenü Optionen

DISPLAY


Bildschirmfarbe

Bildformat*

Schrägposition

Position Phase H-Größe Zoom Overscan Aus/1/2/3/4/5 3X Fast Input Inaktiv/Aktiv

Farbmodus

Helligkeit Kontrast

Warm

Farbtemp.

Erweitert

Farbeinstellung rücksetzen Zurücksetzen/Abbrechen

Normal Kühl Farbe Farbton Bildschärfe

Gamma

Brilliant Color Aus/1/2/3/4/5/6/7/8/9/10 Noise Reduction

Farbverwaltung

Aus/Schultafel /Grün/Weiß

Auto/4:3/16:9/16:10/Panorama/2,35:1/ Anamorph

Vertikal

Max. Helligkeit/Präsentation/Standard/ Foto/Film

Rot Plus/Grün Plus/Blau Plus/Rot Minus/Grün Minus/Blau Minus

C1/C2/C3/C4/C5/C6/C7/C8/G1/G2/G3/ G4/G5/sRGB/DICOM SIM

Primärfarben Farbton Sättigung Zunahme

Hauptmenü Untermenü Optionen

Signal* Deaktiviert/VGA/HDMI/Alle CEC* Deaktiviert/Aktivieren Direkt Strom Ein Aus/Ein

Autom. Abschaltung

Sleeptimer

Energiesparen Aktivieren/Deaktiviert Aktiver VGA-Ausgang Aus/Ein Aktives Audio aus Aus/Ein

Ton aus Ein/Aus Audiolautstärke Ton Ein/Aus Ein/Aus Timer Periode 1~240 m

Timer Display

Timer Position

Timer-Zählmethode Runterzählen/Raufzählen Erinnerungs-Signalton Ein/Aus Zählen beginnen/Aus

Deaktiviert/10 min/20 min/ 30 min

Deaktiviert/30 min/1 Std/2 Std/3 Std/4 Std/8 Std/12 Std

Immer/1 min/2 min/3 min/ Niemals

Oben links/Unten links/Oben rechts/Unten rechts

Aus/Testkarte/Notizblock/ Weltkarte/Notenlinien/ Trellisdiagramm

Deaktiviert/5 min/10 min/ 15 min/20 min/25 min/30 min

Schwarz /Blau /ViewSonic/ Aus

3. ENERGIEVERWALTUNG

4. STANDARD

Gerät autom. einschalten

Smart Energy

StandbyEinstellungen

Int. Neustart Deaktiviert/Aktivieren Schnellabschaltung Deaktiviert/Aktivieren

Audioeinstellungen

PräsentationsTimer

Muster*

Timer

Meldung Ein/Aus

Startbild*

Hauptmenü Untermenü Optionen

Auto/Aus/Frame Sequential/FramePacking/Oben-Unten/ Seite-an-Seite

Deaktiviert/Umkehren

Auto/Verbessert/ Normal

Normal/Eco/Dynamic Eco/SuperEco

Zurücksetzen/ Abbrechen

Mehrsprachiges OSDMenü Auswahl

Tisch vorne/Tisch hinten/Decke hinten/ Decke vorne

5 s/10 s/15 s/20 s/25 s/ 30 s

Mitte/Oben links/Oben rechts/Unten links/ Unten rechts

Aus/Ein

115200/2400/4800/9600/ 14400/19200/38400/ 57600

ERWEITERT

6. SYSTEM

3D-Synchronisierung

3D-Einstellungen

3D-Synchronisierung umkehren

HDMIEinstellungen*

Lampeneinstellungen

Filtereinstellungen

DCR Ein/Aus

Verd. Untertitel*

Einstellungen rücksetzen

Sprache

Projektorposition

Menüeinstellungen

Höhenmodus Ein/Aus Schnelle Auto-Suche Aus/Ein Sicherheitsein-

stell. Bedientasten-

feldsperre Fernbedienungscode 1/2/3/4/5/6/7/8

Baud Rate (Baudrate)

HDMI-Format Auto/RGB/YUV

HDMI-Bereich

Lampenmodus

Lampenstunden zurücksetzen Lampenstunden Filtermodus Ein/Aus Filterstunden

zurücksetzen Filterstunden

Verd. Untert. aktiviert Ein/Aus Untert.-Version CC1/CC2/CC3/CC4

Menü Anzeigezeit

Menüposition

Passwort ändern Einschaltsperre Aus/Ein

Hauptmenü Untermenü Optionen

• Quelle

INFORMATIONEN

• Farbmodus

• Auflösung

• Farbsystem

• Firmware-Version

• 3X Fast Input

• S/N

Beschreibung für jedes Menü

1. DISPLAY-Menü

Funktion Beschreibung

Bildschirmfarbe

Bildformat

Schrägposition

Position

Phase

H-Größe

Zoom

Overscan

3X Fast Input

Siehe „Verwendung von Bildschirmfarbe“ auf Seite 30 für weitere Einzelheiten.

Siehe „Auswahl des Bildformats“ auf Seite 27 für weitere Einzelheiten.

Siehe „Korrektur der Schrägprojektion“ auf Seite 27 für weitere Einzelheiten.

Zeigt die Seite zur Anpassung der Position an. Verschieben Sie das projizierte Bild mit den Richtungspfeiltasten. Die im unteren Bereich der Seite angezeigten Werte ändern sich bei jedem Tastendruck, bis der Höchst- oder Mindestwert erreicht ist.

Diese Funktion steht nur zur Verfügung, wenn ein PCEingangssignal ausgewählt ist.

Der Anpassungsbereich könnte je nach Timing variieren.

Dient der Anpassung der Phase des Taktsignals, um Bildverzerrungen zu verringern.

Diese Funktion steht nur zur Verfügung, wenn ein PC-Eingangssignal ausgewählt ist.

Passt die Breite des Bildes an.

Diese Funktion steht nur zur Verfügung, wenn ein PCEingangssignal ausgewählt ist.

Siehe „Vergrößerung des Bildes und Suche nach Details“ auf

Seite 27 für weitere Einzelheiten.

Passt die Overscan Rate von 0% auf 5% an.

Diese Funktion steht nur zur Verfügung, wenn ein Composite Video oder HDMI-Eingangssignal ausgewählt ist.

Wenn Sie Ja auswählen, wird die Funktion aktiviert. Diese Funtion ist vorteilhafter gegenüber der Bildratenverringerung. Bei nativem Timing kann eine schnellere Reaktionszeit erzielt werden. Wenn aktiviert, werden die folgenden Einstellungen auf die Standardwerte zurückgesetzt: Bildformat, Schrägposition, Position, Zoom, Overscan.

Diese Funktion steht nur zur Verfügung, wenn ein natives Timin Eingangssignal ausgewählt ist.

Funktion Beschreibung

2. BILD-Menü

Farbmodus

Helligkeit

Kontrast

Farbtemp.

Erweitert

Farbeinstellung rücksetzen

Siehe „Auswahl des Bildmodus“ auf Seite 29 für weitere Einzelheiten.

Siehe „Einstellung von Helligkeit“ auf Seite 30 für weitere Einzelheiten.

Siehe „Einstellung von Kontrast“ auf Seite 30 für weitere Einzelheiten.

Siehe „Auswahl einer Farbtemperatur“ auf Seite 31 und

„Bevorzugte Farbtemperatur einstellen“ auf Seite 31 für

weitere Einzelheiten.

Farbe

Siehe „Einstellung von Farbe“ auf Seite 30 für weitere Einzelheiten.

Farbton

Siehe „Einstellung von Farbton“ auf Seite 30 für weitere Einzelheiten.

Bildschärfe

Siehe „Einstellung von Bildschärfe“ auf Seite 31 für weitere Einzelheiten.

Gamma

Siehe „Gamma-Einstellung auswählen“ auf Seite 31 für weitere Einzelheiten.

Brilliant Color

Siehe „Einstellung von Brilliant Color“ auf Seite 31 für weitere Einzelheiten.

Noise Reduction

Siehe „Bildstörungen verringern“ auf Seite 31 für weitere Einzelheiten.

Farbverwaltung

Siehe„Farbverwaltung“ auf Seite 32 für weitere Einzelheiten.

Setzt alle Farbeinstellungen auf die werkseitig eingestellten Werte zurück.

Funktion Beschreibung

3. ENERGIEVERWALTUNG-Menü

Signal

Die Auswahl von VGA ermöglicht dem Projektor sich automatisch einzuschalten, wenn das VGA Signal über das VGA Kabel geführt wird.

Gerät autom. einschalten

CEC

Siehe „Verwendung der CEC-Funktion“ auf Seite 35 für weitere Einzelheiten.

Direkt Strom Ein

Die Auswahl von Ein ermöglicht die automatische Einschaltung des Projektors, sobald dieser über das Netzkabel mit Strom versorgt wird.

Autom. Abschaltung

Siehe „Einstellung Autom. Abschaltung“ auf Seite 51 für weitere Einzelheiten.

Sleeptimer

Smart Energy

Siehe „Einstellung Sleeptimer“ auf Seite 51 für weitere Einzelheiten.

Energiesparen

Siehe „Einstellung Energiesparen“ auf Seite 51 für weitere Einzelheiten.

StandbyEinstellungen

Siehe „Verwendung des Projektors im Standbymodus“ auf

Seite 36 für weitere Einzelheiten.

Wenn Sie Aktivieren auswählen, können Sie den Projektor innerhalb von 120 Sekunden nach dem Ausschalten sofort wieder einschalten. Nach 120 Sekunden wird der Projektor, falls er nicht wieder eingeschaltet wurde, direkt den Standbymodus aufrufen.

Int. Neustart

Der Aufruf dieser Funktion benötigt etwas Zeit. Stellen Sie sicher, dass der Projektor länger als 4 Minuten eingeschaltet ist. Falls der Projektor mit der Funktion Int. Neustart fortgesetzt wird, kann diese Funktion sofort ausgeführt werden.

Wenn Aktivieren ausgewählt ist, wird die Schnellabschaltung Funktion automatisch auf „Aktivieren“ eingestellt.

Die Auswahl von Aktivieren aktiviert diese Funktion und der Projektor wird nach dem Herunterfahren den Abkühlvorgang

Schnellabschaltung

nicht starten. Die Auswahl von Deaktiviert deaktiviert diese Funktion und der Projektor wird nach dem Herunterfahren den normalen Abkühlvorgang starten.

Wenn Sie versuchen, den Projektor nach dem Herunterfahren sofort wieder zu starten, könnte er sich nicht einschalten lassen und wird den Abkühlvorgang erneut ausführen.

Wenn Deaktiviert ausgewählt ist, wird die Int. Neustart Funktion automatisch ausgeschaltet.

4. STANDARD-Menü

5. ERWEITERT-Menü

Funktion Beschreibung

Audioeinstellungen

PräsentationsTimer

Siehe „Einstellung des Tons“ auf Seite 36 für weitere Einzelheiten.

Siehe „Einstellen des Präsentations-Timers“ auf Seite 33 für weitere Einzelheiten.

Der Projektor kann mehrere Testmuster anzeigen. Dies hilft

Muster

Ihnen bei der Einstellung der Bildgröße und der Bildschärfe, so dass Sie sicherstellen können, dass das projizierte Bild nicht verzerrt erscheint.

Timer

Siehe „Ausblenden des Bildes“ auf Seite 34 für weitere Einzelheiten.

Wenn Sie Ein auswählen, werden auf dem Bildschirm

Meldung

aktuelle Informationen angezeigt, sobald der Projektor ein Signal erkennt bzw. nach diesem sucht.

Startbild

3DEinstellungen

HDMIEinstellungen

Hiermit können Sie festlegen, welches Logo-Bild beim Einschalten des Projektors angezeigt wird.

Siehe „Je nach angeschlossenem Gerät könnte die CEC-

Funktion möglicherweise nicht funktionieren.“ auf Seite 35

für weitere Einzelheiten.

Siehe „HDMI Eingangseinstellungen ändern“ auf Seite 25 für weitere Einzelheiten.

Lampenmodus

Siehe „Einstellung Lampenmodus“ auf Seite 51 für weitere Einzelheiten.

Lampenstunden zurücksetzen

Lampeneinstellungen

Stellt den Lampentimer zurück, nachdem die neue Lampe installiert wurde. Wenden Sie sich bitte an Fachpersonal, um die Lampe zu wechseln.

Lampenstunden

Siehe „Lampenbetriebssystem“ auf Seite 50, um zu erfahren, wie die Gesamtbetriebsstunden berechnet werden.

Filtereinstellungen

Siehe „Verwendung des Staubfilters (optionales Zubehör)“

auf Seite 49 für weitere Einzelheiten.

Aktiviert oder deaktiviert die DCR (Dynamic Contrast Ratio)Funktion. Wenn Sie Ein auswählen, wird die Funktion aktiviert und der Projektor wechselt den Lampenmodus automatisch je nach entdecktem Eingangsbild.

DCR

Diese Funktion steht nur für PC-Timings von einem VGA- oder HDMI-Eingangssignal zur Verfügung.

Nach der Aktivierung von DCR kann häufiges Wechseln des Lampenmodus die Nutzungsdauer der Lampe verkürzen und zu Störgeräuschen während der Bedienung führen.

5. ERWEITERT-Menü

6. SYSTEM-Menü

Funktion Beschreibung

Verd. Untert. aktiviert

Aktiviert die Funktion durch Auswahl von Ein, wenn das ausgewählte Eingangssignal verdeckte Untertitel überträgt.

• Untertitel: Eine Bildschirmanzeige von Dialogen, Erzählungen und Soundeffekten in TV-Sendungen und Videos, die verdeckt sind (und in der Regel in

Verd. Untertitel

Fernsehprogrammen mit "CC" gekennzeichnet sind).

Diese Funktion steht nur zur Verfügung, wenn ein Composite-Video-Eingangssignal ausgewählt und dessen Systemformat NTSC ist.

Untert.-Version

Um Untertitel anzuzeigen, wählen Sie CC1, CC2, CC3 oder CC4 (CC1 zeigt Untertitel in der vorherrschenden Sprache Ihrer Region an).

Hiermit setzen Sie alle Einstellungen auf die werksseitig eingestellten Werte zurück.

Einstellungen rücksetzen

Die folgenden Einstellungen bleiben unverändert: Schrägposition, Phase, H-Größe, Overscan, Sprache, Projektorposition, Höhenmodus, Sicherheitseinstell., Fernbedienungscode, 3D-Synchronisierung, Filtermodus, HDMI-Einstellungen.

Legt die Sprache des On-Screen Display (OSD)-Menüs fest.

Sprache

Siehe „Verwendung der Menüs“ auf Seite 22 für weitere Einzelheiten.

Projektorposition

Siehe „Auswählen des Standortes“ auf Seite 11 für weitere Einzelheiten.

Menü Anzeigezeit

Hiermit können Sie festlegen, für wie lange das OSD-Menü nach der letzten Tastenbetätigung aktiviert bleibt. Mögliche

Menüeinstellungen

Werte reichen von 5 bis 30 Sekunden, in Abständen von je 5 Sekunden.

Menüposition

Dient der Einstellung der On-Screen Display (OSD)Menüposition.

Ein Modus für den Betrieb an hohen Orten. Siehe

Höhenmodus

„Verwendung des Projektors an hohen Orten“ auf Seite 34 für

weitere Einzelheiten.

Schnelle AutoSuche

Sicherheitseinstell.

Bedientastenfeldsperre

Siehe „Wechseln des Eingangssignals“ auf Seite 25 für weitere Einzelheiten.

Siehe „Verwendung der Passwortfunktion“ auf Seite 23 für weitere Einzelheiten.

Siehe „Sperren der Bedientasten“ auf Seite 34 für weitere Einzelheiten.

Funktion Beschreibung

6. SYSTEM-Menü

7. INFORMATIONEN-Menü

Fernbedienungscode

Siehe „Fernbedienungscode“ auf Seite 8 für weitere Einzelheiten.

Baud Rate (Baudrate)

Wählt eine Baudrate aus, die mit der des Computers übereinstimmt, so dass Sie eine Verbindung zum Projektor über ein passendes RS-232-Kabel herstellen und den Projektor mit RS232 Befehlen steuern können.

Quelle

Zeigt die aktuelle Signalquelle an.

Farbmodus Zeigt den ausgewählten Modus im Menü BILD an.

Auflösung

Zeigt die native Auflösung des Eingangssignals an.

Farbsystem

Zeigt das Eingangssystemformat an.

Firmware-Version

Zeigt die aktuelle Firmware Version.

3X Fast Input

Zeigt, ob die Funktion aktiviert ist oder nicht.

S/N

Zeigt die Seriennummer für diesen Projektor.

Wartung

Pflege des Projektors

Sie müssen das Objektiv bzw. den Filter (optionales Zubehör) regelmäßig reinigen.

Entfernen Sie keine Bauteile des Projektors. Kontaktieren Sie Ihren Händler, wenn ein Teil des Projektors ausgetauscht werden muss.

Reinigung der Objektivlinse

Reinigen Sie die Projektionslinse von Staub oder anderen Verschmutzungen.

• Zum Entfernen von Staub sollten Sie eine Druckluft-Sprühdose verwenden.

• Bei anderen Verschmutzungen wischen Sie die Linsenoberfläche vorsichtig mit einem Optikreinigungstuch oder einem mit Objektivreiniger angefeuchteten weichen Tuch ab.

ACHTUNG Verwenden Sie keinesfalls scheuernde Materialien.

Reinigen des Projektorgehäuses

Schalten Sie den Projektor vor der Reinigung des Gehäuses wie unter „Ausschalten des

Projektors“ auf Seite 37 beschrieben aus und ziehen Sie das Stromkabel ab.

• Entfernen Sie Schmutz oder Staub mit einem weichen, fusselfreien Tuch.

• Um hartnäckige Verschmutzungen oder Flecken zu entfernen, befeuchten Sie ein weiches Tuch mit Wasser und einem pH-neutralen Reinigungsmittel. Wischen Sie anschließend das Gehäuse damit ab.

ACHTUNG Verwenden Sie auf keinen Fall Wachs, Alkohol, Benzol, Verdünner oder andere chemische

Reinigungsmittel. Diese Mittel können das Gehäuse beschädigen.

Lagerung des Projektors

Wenn Sie den Projektor über längere Zeit einlagern müssen, gehen Sie wie folgt vor:

• Vergewissern Sie sich, dass die Temperatur und Feuchte des Lagerortes innerhalb des für den Projektor empfohlenen Bereiches liegen. Lesen Sie die relevanten Angaben unter „Technische Daten“ auf Seite 55 oder wenden Sie sich bezüglich des Bereiches an Ihren Händler.

• Klappen Sie den Einstellfuß ein.

• Nehmen Sie die Batterie aus der Fernbedienung.

• Verpacken Sie den Projektor in der Originalverpackung oder einer entsprechenden Verpackung.

Transportieren des Projektors

Es wird empfohlen, den Projektor in der Originalverpackung oder einer entsprechenden Verpackung zu transportieren.

Verwendung des Staubfilters (optionales Zubehör)

ACHTUNG

• Es wird empfohlen, dass der Staubfilter alle 100 Stunden nach der Installation des Staubfilters gereinigt wird.

• Schalten Sie den Projektor aus und trennen Sie ihn von der Stromversorgung, bevor Sie den Filter installieren oder entfernen.

• Wenn der Projektor an der Decke montiert oder nicht einfach zugänglich ist, achten Sie besonders auf Ihre Sicherheit, wenn Sie den Staubfilter austauschen.

Installation des Staubfilters

1. Schalten Sie den Projektor aus und

trennen Sie ihn von der Stromquelle.

2. Richten Sie den Filter wie mit den

Pfeilen rechts dargestellt an den Projektorschlitzen aus und fügen Sie ihn ein.

3. Ziehen Sie die Befestigungsschraube

des Staubfilters an.

Erstmalige Installation:

4. Öffnen Sie das OSD-Menü und wechseln Sie zum Menü ERWEITERT >

Filtereinstellungen.

5. Drücken Sie auf Enter. Es wird dann die Seite Filtereinstellungen angezeigt.

6. Markieren Sie Filtermodus, und drücken Sie auf / , um Ein auszuwählen. Der

Filtertimer startet mit der Zählung.

Stellen Sie Filtermodus nur auf Ein, wenn Sie den Projektor benutzen, nachdem der Staubfilter (optionales Zubehör) richtig angebracht wurde. Anderenfalls wird die Lebensdauer der Lampe verkürzt.

Filterstunden Informationen abrufen

1. Öffnen Sie das OSD-Menü und wechseln Sie zum Menü ERWEITERT >

Filtereinstellungen.

2. Drücken Sie auf Enter. Die Seite Filtereinstellungen wird angezeigt.

3. Die Informationen über Filterstunden werden im Menü angezeigt.

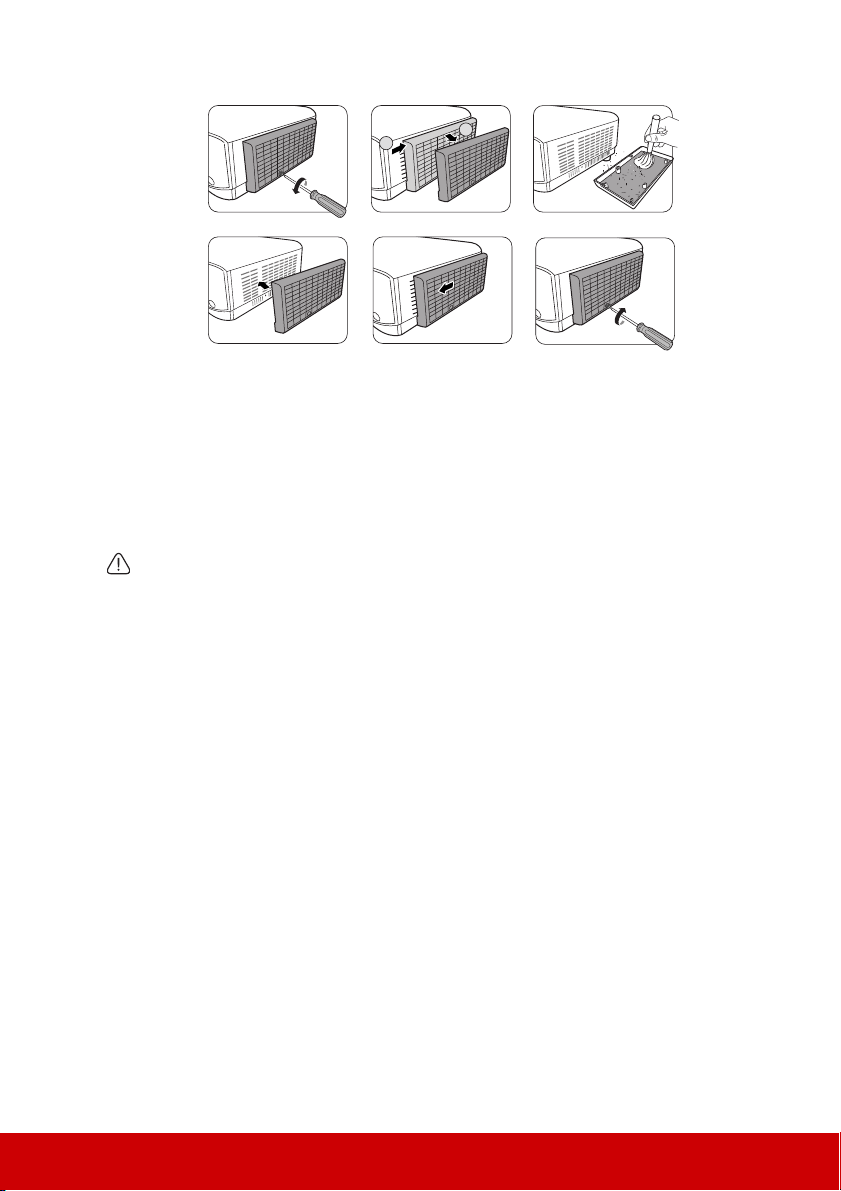

Reinigung des Staubfilters

1. Schalten Sie den Projektor aus und trennen Sie ihn von der Stromquelle.

2. Lösen Sie die Befestigungsschraube des Staubfilters.

3. Verwenden Sie einen Staubsauger oder eine weiche Bürste, um den Staub auf dem

Filter zu entfernen.

4. Setzen Sie den Staubfilter wieder auf.

Setzen Sie den Filter-Timer zurück

5. Öffnen Sie das OSD-Menü und wechseln Sie zum Menü ERWEITERT >

Filtereinstellungen.

6. Drücken Sie auf Enter. Es wird dann die Seite Filtereinstellungen angezeigt.

7. Markieren Sie Filterstunden zurücksetzen und drücken Sie auf Enter. Eine

Warnmeldung wird angezeigt, in der Sie gefragt werden, ob Sie den Filter-Timer zurücksetzen möchten.

8. Markieren Sie Zurücksetzen und drücken Sie auf Enter.

ACHTUNG

Vergessen Sie nicht, Filtermodus auf Aus im ERWEITERT > Filtereinstellungen Menü zu stellen, wenn der Projektor mit entferntem Staubfilter verwendet wird. Die Einstellung von Filtermodus auf Aus stellt den Filter-Timer nicht zurück. Der Timer wird mit der Zählung fortfahren, wenn Sie den Filter wieder anbringen und Filtermodus auf Ein stellen.

Lampeninformationen

Lampenbetriebssystem

Wenn der Projektor in Betrieb ist, wird die Betriebszeit der Lampe automatisch vom integrierten Timer (in Stunden) berechnet.

So holen Sie Informationen über Lampenbetriebsstunden ein:

1. Öffnen Sie das OSD-Menü, und gehen Sie zum Menü ERWEITERT >

Lampeneinstellungen.

2. Drücken Sie auf Enter. Es wird dann die Seite Lampeneinstellungen angezeigt.

3. Die Informationen über Lampenstunden werden im Menü angezeigt.

4. Um das Menü zu verlassen, drücken Sie auf Exit.

Lampenbetriebszeit verlängern

Die Projektionslampe ist ein Verschleißteil. Um die Lampenbetriebsdauer nach Möglichkeit zu verlängern, können Sie folgende Einstellungen im OSD-Menü vornehmen.

Einstellung Lampenmodus

Wenn Sie den Projektor in den Eco/Dynamic Eco/SuperEco Modus einstellen werden Systemgeräusche und der Stromverbrauch verringert, sowie die Betriebsdauer der Lampe verlängert.

Lampenmodus Beschreibung

Normal Bietet volle Helligkeit der Lampe.

Eco

Dynamic Eco

SuperEco

Es wird nicht empfohlen, den SuperEco Modus über einen längeren Zeitraum zu verwenden.

Um den Lampenmodus einzustellen, wechseln Sie zum Menü ERWEITERT > Lampeneinstellungen > Lampenmodus und drücken Sie auf / zur Auswahl. Oder

drücken Sie zur Auswahl auf der Fernbedienung auf Eco Mode.

Verringert den Stromverbrauch der Lampe um 30% und verringert die Helligkeit, um die Betriebsdauer der Lampe zu verlängern und das Geräusch des Lüfters zu verringern.

Verringert den Stromverbrauch je nach Helligkeitseinstellung des Inhalts um bis zu 70%.

Verringert den Stromverbrauch der Lampe um 70% und verringert die Helligkeit, um die Betriebsdauer der Lampe zu verlängern und das Geräusch des Lüfters zu verringern.

Einstellung Autom. Abschaltung

Durch diese Funktion kann sich der Projektor automatisch ausschalten, wenn nach einem festgelegten Zeitraum keine Eingangsquelle erkannt wird, um die Betriebsdauer der Lampe nicht unnötig zu verkürzen.

1. Öffnen Sie das OSD-Menü und wechseln Sie zum Menü

ENERGIEVERWALTUNG > Smart Energy.

2. Drücken Sie auf Enter. Es wird dann die Seite Smart Energy angezeigt.

3. Markieren Sie Autom. Abschaltung und drücken Sie auf / .

4. Wenn Ihnen die voreingestellten Zeitspannen nicht gefallen, wählen Sie Deaktiviert

aus. Der Projektor wird dann nicht automatisch nach einer bestimmten Zeit ausgeschaltet.

Einstellung Sleeptimer

Durch diese Funktion kann sich der Projektor nach einem festgelegten Zeitraum automatisch ausschalten, um die Betriebsdauer der Lampe nicht unnötig zu verkürzen.

1. Öffnen Sie das OSD-Menü und wechseln Sie zum Menü

ENERGIEVERWALTUNG > Smart Energy.

2. Drücken Sie auf Enter. Es wird dann die Seite Smart Energy angezeigt.

3. Markieren Sie Sleeptimer und drücken Sie auf / .

4. Wenn Ihnen die voreingestellten Zeitspannen nicht gefallen, wählen Sie Deaktiviert

aus. Der Projektor wird dann nicht automatisch nach einer bestimmten Zeit ausgeschaltet.

Einstellung Energiesparen

Der Projektor verringert den Stromverbrauch, wenn nach 5 Minuten keine Eingangsquelle erkannt wird, um die Betriebsdauer der Lampe nicht unnötig zu verkürzen. Sie können zudem entscheiden, ob der Projektor nach einer bestimmten Zeitdauer automatisch ausgeschaltet werden soll.

1. Öffnen Sie das OSD-Menü und wechseln Sie zum Menü

ENERGIEVERWALTUNG > Smart Energy.

2. Drücken Sie auf Enter. Es wird dann die Seite Smart Energy angezeigt.

3. Markieren Sie Energiesparen und drücken Sie auf / .

4. Wenn Aktivieren ausgewählt ist, wird die Projektorlampe in den Eco

Modus wechseln, wenn 5 Minuten lang kein Signal erkannt wurde.

Die Lampenleistung wird in den SuperEco Modus wechseln, wenn 20 Minuten lang kein Signal erkannt wurde.

Zeit des Lampenaustausches

Bitte installieren Sie eine neue Lampe oder wenden Sie sich an Ihren Händler, wenn Lampenkontrollleuchte aufleuchtet. Eine verbrauchte Lampe kann zu einer Fehlfunktion des Projektors führen und in manchen Fällen sogar explodieren.

ACHTUNG Die Lampenkontrollleuchte und Temperaturkontrollleuchte leuchten auf, wenn die Lampe zu

heiß wird. Schalten Sie den Projektor aus, und lassen Sie ihn ca. 45 Minuten abkühlen. Falls die Lampenkontrollleuchte oder Temperaturkontrollleuchte beim Wiedereinschalten des Projektors immer noch leuchtet, wenden Sie sich an Ihren Händler. Siehe „Signalleuchten“ auf

Seite 53 für weitere Einzelheiten.

Lampe auswechseln

Schalten Sie den Projektor aus und ziehen Sie das Netzkabel aus der Steckdose. Bitte kontaktieren Sie Fachpersonal, um die Lampe auszuwechseln.

Signalleuchten

Signalleuchte Status und Beschreibung

Blau

Blinkend

Blau Aus Aus

Blau Aus Aus Blau

Blinkend

Rot Aus Aus

Blau Blau Blau

Blau

Blinkend

Aus Aus Rot

Blau Aus Rot

Aus Rot Aus

Aus Rot Rot

Aus Rot Blau

Aus Rot Violett

Rot Rot Rot

Rot Rot Blau

Blau Rot Rot

Aus Rot Blau

Violett Rot Rot

Violett Rot Blau

Aus Blau Rot

Aus Aus

Aus Rot

Betriebsanzeigen

Standbymodus

Einschalten Normalbetrieb

Normale Abkühlung beim Ausschalten (3 Sek.)

Herunterladend Burn-in aus

Lampenanzeigen

Erste Lampe-Fehler beim Abkühlen (60 Sek.)

Lampenfehler im normalen Betrieb (30 Sek.) CW Start fehlgeschlagen (30 Sek.)

Thermale Ereignisse

Lüfter 1 Fehler (die Lüftergeschwindigkeit liegt +

25% unter der gewünschten Geschwindigkeit.)

Lüfter 2 Fehler (die Lüftergeschwindigkeit liegt +

25% unter der gewünschten Geschwindigkeit.)

Lüfter 3 Fehler (die Lüftergeschwindigkeit liegt +

25% unter der gewünschten Geschwindigkeit.)

Lüfter 4 Fehler (die Lüftergeschwindigkeit liegt +

25% unter der gewünschten Geschwindigkeit.)

Thermalsensor 1 Leerlauf Fehler (die Remote-Diode hat einen offenen Stromkreis.)

Thermalsensor 2 Leerlauf Fehler (die Remote-Diode hat einen offenen Stromkreis.)

Thermalsensor 1 Kurzschluss Fehler (die RemoteDiode hat einen Kurzschluss.)

Thermalsensor 2 Kurzschluss Fehler (die RemoteDiode hat einen Kurzschluss.)

Temperatur 1 Fehler (Temperaturlimit überschritten) Temperatur 2 Fehler (Temperaturlimit überschritten) Lüfter IC #1 I2C Verbindungsfehler

Fehleranalyse

Der Projektor lässt sich nicht einschalten.

Ursache Lösung

Über das Netzkabel wird kein Strom zugeführt.

Sie versuchen, den Projektor während der Kühlphase wieder einzuschalten.

Kein Bild

Ursache Lösung

Die Videoquelle ist nicht eingeschaltet oder nicht ordnungsgemäß angeschlossen.

Der Projektor wurde nicht korrekt mit dem Eingangssignalgerät verbunden.

Das Eingangssignal wurde nicht richtig ausgewählt.

Unscharfes Bild

Ursache Lösung

Die Objektivlinse ist nicht korrekt fokussiert.

Der Projektor und die Leinwand sind nicht korrekt ausgerichtet.

Die Fernbedienung funktioniert nicht

Ursache Lösung

Die Batterie ist leer. Tauschen Sie die Batterie aus. Zwischen Fernbedienung und Projektor

befindet sich ein Hindernis. Sie befinden sich zu weit vom Projektor

entfernt. Der Fernbedienungscode am Projektor und

der Fernbedienung sind nicht identisch.

Stecken Sie das Netzkabel in den Netzanschluss am Projektor und in die Steckdose. Wenn die Steckdose über einen Schalter verfügt, stellen Sie sicher, dass sie eingeschaltet ist.

Warten Sie, bis die Kühlphase abgeschlossen ist.

Schalten Sie die Videoquelle an und vergewissern Sie sich, dass das Signalkabel ordnungsgemäß angeschlossen ist.

Prüfen Sie die Verbindung.

Wählen Sie mit der Taste Source am Projektor oder auf der Fernbedienung das richtige Eingangssignal aus.

Stellen Sie den Fokus der Objektivlinse mit dem Fokusrad ein.

Stellen Sie gegebenenfalls Projektionswinkel und richtung sowie die Höhe des Projektors ein.

Entfernen Sie das Hindernis.

Stehen Sie nicht weiter als 8 Meter (26 Fuß) vom Projektor entfernt.

Passen Sie den Fernbedienungscode an.

Technische Daten

218

110

294

Einheit: mm

89,77

60,3

Schrauben für Deckenmontage: M4 x 8 (Max. L = 8 mm)

Einheit: mm

Abmessungen

294 mm (B) x 110 mm (H) x 218 mm (T) (ohne Auswölbungen)

Deckenmontage

199

IR-Steuerungstabelle

Taste Format Byte1 Byte2 Byte3 Byte4 PgDn NEC X3 F4 05 FA PgUp NEC X3 F4 06 F9 Blank NEC X3 F4 07 F8

Auto Sync NEC X3 F4 08 F7

Oben NEC X3 F4 0B F4 Unten NEC X3 F4 0C F3

Links NECX3F40EF1

Rechts NEC X3 F4 0F F0

Color Mode NEC X3 F4 10 EF

Enter NEC X3 F4 15 EA

Exit NEC X3 F4 28 D7

D. ECO

(Eco mode)

Menu NEC X3 F4 30 CF

Source NECX3F440BF Pattern NEC X3 F4 55 AA

HDMI NEC X3 F4 58 A7

Volume+ NEC X3 F4 82 7D

Volume- NEC X3 F4 83 7C

VGA1 NEC X3 F4 41 be

Gerät EIN NEC X3 F4 4F A0

Abschaltung NEC X3 F4 4E A1

Informationen NEC X3 F4 97 68

Zoom + NEC X3 F4 67 98

Zoom - NEC X3 F4 68 97 VIDEO NEC X3 F4 9F 60

MUTE NEC X3 F4 14 EB ASPECT NEC 83 F4 13 EC FREEZE NEC X3 F4 03 FC

NECX3F42BD4

Adresscode

Code 1 83F4

Code 2 93F4

Code 3 A3F4

Code 4 B3F4

Code 5 C3F4

Code 6 D3F4

Code 7 E3F4

Code 8 F3F4

RS232-Befehlstabelle

Pol Beschreibung Pol Beschreibung

1NC2RX

3TX4NC

5GND6NC

7RTSZ8CTSZ

9NC

Baudrate 115200 Bit/s (Standard)

Datenlänge 8 Bit

Paritätsprüfung Kein

Stopp-Bit 1 Bit

Fluss-Steuerung Kein

RS-232-Protokoll

<RS232-Befehlstabelle>

Funktion Status Aktion Befehl

Einschalten 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x00 0x00 0x5D

Ausschalten 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x01 0x00 0x5E

Betriebsstatus

(Ein/Aus)

Ausführen 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x02 0x00 0x5F

Ausführen 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x2A 0x00 0x87

Startbild schwarz

Startbild blau 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0A 0x01 0x68

Startbild

ViewSonic

Startbild aus 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0A 0x04 0x6B

Schnellab-

schaltung Aus

Schnellab-

schaltung Ein

Schnellab-

schaltung Sta-

tus

Höhenmodus

Aus

Höhenmodus

Ein

Höhenmodus

Status

Normal 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x10 0x00 0x6D

Eco 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x10 0x01 0x6E

Dynamic Eco 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x10 0x02 0x6F

SuperEco 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x10 0x03 0x70

Lampenmodus

Status

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x00 0x5E

0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0A 0x00 0x67

0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0A 0x02 0x69

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x0A 0x68

0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0B 0x00 0x68

0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0B 0x01 0x69

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x0B 0x69

0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0C 0x00 0x69

0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0C 0x01 0x6A

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x0C 0x6A

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x10 0x6E

Netzschalter

Alle Einst.

zurücksetzen

Farbeinstel-

lungen

zurücksetzen

Startbild

Schnellab-

schaltung

Höhenmodus

Lampenmo-

dus

Sch-

reiben

Lesen

Sch-

reiben

Lesen Startbild Status

Sch-

reiben

Lesen

Sch-

reiben

Lesen

Sch-

reiben

Lesen

Meldung

Projektorpo-

sition

3D-Synchro-

nisierung

3D-Synchro-

nisierung

umkehren

Kontrast

Helligkeit

Sch-

reiben

Lesen Meldung Status

Sch-

reiben

Lesen

Sch-

reiben

Lesen

Sch-

reiben

Lesen

Sch-

reiben

Lesen

Sch-

reiben

Lesen Helligkeit

Meldung Aus 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x27 0x00 0x84

Meldung Ein 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x27 0x01 0x85

Tisch vorne 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x00 0x00 0x5E

Tisch hinten 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x00 0x01 0x5F

Decke hinten 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x00 0x02 0x60

Decke vorne 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x00 0x03 0x61

Projektorposi-

tion Status

AUS 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x20 0x00 0x7E

Auto 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x20 0x01 0x7F

Frame

Sequential

Frame-Packing 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x20 0x03 0x81

Oben-Unten 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x20 0x04 0x82

Seite-an-Seite 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x20 0x05 0x83

3D Synchr.

Status

Aus 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x21 0x00 0x7F

Ein 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x21 0x01 0x80

3D Synchr.-

Umkehren

Status

Kontrastverrin-

gerung

Kontraster-

höhung

Kontrastver-

hältnis

Helligkeit

verringern

Helligkeit

erhöhen

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x27 0x85

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x00 0x5F

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x20 0x02 0x80

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x20 0x7F

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x21 0x80

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x02 0x00 0x60

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x02 0x01 0x61

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x02 0x61

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x03 0x00 0x61

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x03 0x01 0x62

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x03 0x62

Bildformat

Auto-

Einstellung

Horizontale

Position

Vertikale

Position

Farbtem-

peratur

Blank

Seitenverhältni s Automatisch

Bildformat 4:3 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x04 0x02 0x64

Bildformat 16:9 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x04 0x03 0x65

Bildformat

Sch-

reiben

Lesen Bildformat

Sch-

reiben

Lesen

Sch-

reiben

Lesen

Sch-

reiben

Lesen

Sch-

reiben

Lesen Leer Status

16:10

Bildformat Anamorph

Bildformat

2,35:1

Seitenverhältnis Panorama

Ausführen 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x05 0x00 0x63

Horizontale

Position nach

rechts

Horizontale

Position nach

links

Horizontale

Position

Vertik ale

Position nach

oben

Vertik ale

Position nach

unten

Vertik ale

Position lesen

Farbtemperatur

Warm

Farbtemperatur

Normal

Farbtemperatur

Kühl

Farbtemperatur

Status

Leer ein 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x09 0x01 0x68

Leer aus 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x09 0x00 0x67

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x04 0x00 0x62

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x04 0x04 0x66

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x04 0x05 0x67

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x04 0x07 0x69

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x04 0x08 0x6A

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x04 0x63

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x06 0x01 0x65

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x06 0x00 0x64

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x06 0x65

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x07 0x00 0x65

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x07 0x01 0x66

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x07 0x66

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x08 0x00 0x66

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x08 0x01 0x67

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x08 0x03 0x69

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x08 0x67

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x09 0x68

Schrägposi-

tion - Vertikal

Farbmodus

Primärfarben

Farbton

Sättigung

Zunahme

Sch-

reiben

Lesen

Sch-

reiben

Lesen

Sch-

reiben

Lesen

Sch-

reiben

Lesen Farbton

Sch-

reiben

Lesen Sättigung

Sch-

reiben

Lesen Zunahme

Verringern 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0A 0x00 0x68

Erhöhen 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0A 0x01 0x69

Schrägposition

Status

Max. Helligkeit 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0B 0x00 0x69

Film 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0B 0x01 0x6A

Foto 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0B 0x13 0x7C

Standard 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0B 0x04 0x6D

Präsentation 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0B 0x14 0x7D

Standardmodus

Status

Primärfarbe R 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x10 0x00 0x6E

Primärfarbe G 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x10 0x01 0x6F

Primärfarbe B 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x10 0x02 0x70

Primärfarbe C 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x10 0x03 0x71

Primärfarbe M 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x10 0x04 0x72

Primärfarbe Y 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x10 0x05 0x73

Primärfarbe

Status

Farbtonab-

nahme

Farbtonzu-

nahme

Sättigungsab-

nahme

Sättigungszu-

nahme

Schwächerer

Zuwachs

Stärkerer Zuwachs

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x0A 0x69

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x0B 0x6A

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x10 0x6F

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x11 0x00 0x6F

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x11 0x01 0x70

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x11 0x70

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x12 0x00 0x70

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x12 0x01 0x71

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x12 0x71

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x13 0x00 0x71

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x13 0x01 0x72

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x13 0x72

Freeze

Quellenein-

gang

Schnelle

Auto-Suche

Ton aus

Lautstärke

Sch-

reiben

Lesen

Sch-

reiben

Lesen Source

Sch-

reiben

Lesen

Sch-

reiben

Lesen Ton aus Status

Sch-

reiben

Lesen Lautstärke

Standbild ein 0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x00 0x01 0x60

Standbild aus 0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x00 0x00 0x5F

Standbild

Status

Eingangsquelle

VGA

Eingangsquelle

VGA2

Eingangsquelle

HDMI

Eingangsquelle

Composite

Schnelle Auto-

Suche ein

Schnelle Auto-

Suche aus

Schnelle Auto-

Suche Status

Ton aus aktiviert

Ton aus

deaktiviert

Lautstärke

erhöhen

Lautstärke verringern

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x13 0x00 0x60

0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x01 0x00 0x60

0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x01 0x08 0x68

0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x01 0x03 0x63

0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x01 0x05 0x65

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x13 0x01 0x61

0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x02 0x01 0x62

0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x02 0x00 0x61

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x13 0x02 0x62

0x06 0x14 0x00 0x04 0x00 0x34 0x14 0x00 0x01 0x61

0x06 0x14 0x00 0x04 0x00 0x34 0x14 0x00 0x00 0x60

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x14 0x00 0x61

0x06 0x14 0x00 0x04 0x00 0x34 0x14 0x01 0x00 0x61

0x06 0x14 0x00 0x04 0x00 0x34 0x14 0x02 0x00 0x62

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x14 0x03 0x64

0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x00 0x61

Tiếng Việt

0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x01 0x62

0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x02 0x63

0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x03 0x64

0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x04 0x65

0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x05 0x66

0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x06 0x67

0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x07 0x68

0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x08 0x69

0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x09 0x6A

Sprache

Lampenzeit

Sch-

reiben

Lesen Sprache

Sch-

reiben

Lesen

Nutzungsdauer

von Lampe

zurücksetzen

Lampennutzu-

ngsdauer

0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x0a 0x6B

0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x0b 0x6C

0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x0c 0x6D

0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x0d 0x6E

0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x0e 0x6F

0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x0f 0x70

0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x10 0x71

0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x11 0x72

0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x12 0x73

0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x13 0x74

0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x14 0x75

0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x15 0x76

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x15 0x00 0x62

0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x01 0x00 0x62

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x15 0x01 0x63

Sch-

HDMI Format

HDMI

Bereich

CEC

Fehlerstatus Lesen

Brilliant Color

reiben

Lesen

Sch-

reiben

Lesen

Sch-

reiben

Lesen CEC Status

Sch-

reiben

Lesen

RGB 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x28 0x00 0x85

YUV 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x28 0x01 0x86

Auto 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x28 0x02 0x87

HDMI

Formatstatus

Erweitert 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x29 0x00 0x86

Normal 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x29 0x01 0x87

Auto 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x29 0x02 0x88

HDMI

Bereichsstatus

Aus 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x2B 0x00 0x88

Ein 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x2B 0x01 0x89

Lesefehler

Status

Brilliant Color 0 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x00 0x6D

Brilliant Color 1 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x01 0x6E

Brilliant Color 2 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x02 0x6F

Brilliant Color 3 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x03 0x70

Brilliant Color 4 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x04 0x71

Brilliant Color 5 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x05 0x72

Brilliant Color 6 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x06 0x73

Brilliant Color 7 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x07 0x74

Brilliant Color 8 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x08 0x75

Brilliant Color 9 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x09 0x76

Brilliant Color

Status

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x28 0x86

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x29 0x87

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x2B 0x89

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x0C 0x0D 0x66

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x0A 0x77

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x0F 0x6E

Fernbedi-

enungscode

Bildschirm-

farbe

Overscan

Sch-

reiben

Lesen

Sch-

reiben

Lesen

Sch-

reiben

Lesen

Code 1 0x06 0x14 0x00 0x04 0x00 0x34 0x0C 0x48 0x00 0xA0

Code 2 0x06 0x14 0x00 0x04 0x00 0x34 0x0C 0x48 0x01 0xA1

Code 3 0x06 0x14 0x00 0x04 0x00 0x34 0x0C 0x48 0x02 0xA2

Code 4 0x06 0x14 0x00 0x04 0x00 0x34 0x0C 0x48 0x03 0xA3

Code 5 0x06 0x14 0x00 0x04 0x00 0x34 0x0C 0x48 0x04 0xA4

Code 6 0x06 0x14 0x00 0x04 0x00 0x34 0x0C 0x48 0x05 0xA5

Code 7 0x06 0x14 0x00 0x04 0x00 0x34 0x0C 0x48 0x06 0xA6

Code 8 0x06 0x14 0x00 0x04 0x00 0x34 0x0C 0x48 0x07 0xA7

Fernbedi-

enungscode

Status

Bildschirmfarbe

Aus

Schultafel 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x32 0x01 0x90

Grün 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x32 0x02 0x91

Weiß 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x32 0x03 0x92

Bildschirmfarbe

Status

Overscan Aus 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x33 0x00 0x90

Overscan 1 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x33 0x01 0x91

Overscan 2 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x33 0x02 0x92

Overscan 3 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x33 0x03 0x93

Overscan 4 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x33 0x04 0x94

Overscan 5 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x33 0x05 0x95

Overscan

Status

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x0C 0x048 0xA1

0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x32 0x00 0x8F

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x32 0x90

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x33 0x91

Fernbedi-

enungstaste

Sch-

reiben

Menü 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x0F 0x61

Exit 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x13 0x65

Oben 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x0B 0x5D

Unten 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x0C 0x5E

Links 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x0D 0x5F

Rechts 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x0E 0x60

Source 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x04 0x56

Enter 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x15 0x67

Auto 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x08 0x5A

Timingtabelle

Analog RGB

Signal Auflösung (Punkte) Bildformat Bildwiederholfrequenz (Hz)

VGA 640 x 480 4:3 60/72/75/85

SVGA 800 x 600 4:3 60/72/75/85

XGA

WXGA

Quad-VGA 1280 x 960 4:3 60/85

SXGA 1280 x 1024 5:4 60

WXGA 1366 x 768 16:9 59,7

SXGA+ 1400 x 1050 4:3 60

WXGA+ 1440 x 900 16:10 60

UXGA 1600 x 1200 4:3 60

HD 1280 x 720 16:9 60

WUXGA 1920 x 1200 16:10 60

MAC 13" 640 x 480 4:3 67

1024 x 768 4:3 60/70/75/85

1152 x 864 4:3 75

1280 x 768 15:9 60

1280 x 800 16:10 60/75/85

1360 x 768 16:9 60

MAC 16" 832 x 624 4:3 75

MAC 19" 1024 x 768 4:3 75

MAC 21" 1152 x 870 4:3 75

HDTV (1080p) 1920 x 1080 16:9 60

HDMI

Signal Auflösung (Punkte) Bildformat

VGA 640 x 480 4:3 60

SVGA 800 x 600 4:3 60

XGA 1024 x 768 4:3 60

1280 x 768 15:9 60

WXGA

Quad-VGA 1280 x 960 4:3 60

SXGA 1280 x 1024 5:4 60

WXGA 1366 x 768 16:9 59,7

SXGA+ 1400 x 1050 4:3 60

WXGA+ 1440 x 900 16:10 60

HDTV (1080p) 1920 x 1080 16:9 50 / 60

HDTV (1080i) 1920 x 1080 16:9 50 / 60

HDTV (720p) 1280 x 720 16:9 50 / 60

SDTV (480p) 720 x 480 4:3 / 16:9 60

SDTV (576p) 720 x 576 4:3 / 16:9 50

SDTV (480i) 720 x 480 4:3 / 16:9 60

1280 x 800 16:10 60

1360 x 768 16:9 60

Bildwiederholfrequenz

(Hz)

SDTV (576i) 720 x 576 4:3 / 16:9 50

3D (HDMI Signal enthalten)

Signal Auflösung (Punkte) Bildformat

SVGA 800 x 600 4:3 60* / 120**

XGA 1024 x 768 4:3 60* / 120**

HD 1280 x 720 16:9 50* / 60* / 120**

WXGA 1280 x 800 16:9 60* / 120**

für Videosignal

Signal Auflösung (Punkte) Bildformat

SDTV (480i)*** 720 x 480 4:3 / 16:9 60

50 Hz und 60 Hz Signale werden für

* Formate unterstützt.

** 120 Hz Signale werden nur für das Frame Sequential Format unterstützt.

*** Das Videosignal (SDTV 480i) wird nur für das Frame Sequential Format unterstützt.

Seite-an-Seite, Oben-Unten

Bildwiederholfrequenz

und

Frame Sequential

HDMI 3D

Frame-Packing Format

Signal Auflösung (Punkte) Bildformat

1080p 1920 x 1080 16:9 23,98/24

720p 1280 x 720 16:9 50/59,94/60

Bildwiederholfrequenz

(Hz)

Seite-an-Seite Format

Signal Auflösung (Punkte) Bildformat

1080i 1920 x 1080 16:9 50/59,94/60

720p 1280 x 720 16:9 50/59,94/60

Oben-Unten Format

Signal Auflösung (Punkte) Bildformat

1080p 1920 x 1080 16:9 23,98/24

720p 1280 x 720 16:9 50/59,94/60

Bildwiederholfrequenz

(Hz)

Bildwiederholfrequenz

(Hz)

Component-Video

Signal Auflösung (Punkte) Bildformat

HDTV (1080p) 1920 x 1080 16:9 50 / 60

HDTV (1080i) 1920 x 1080 16:9 50 / 60

HDTV (720p) 1280 x 720 16:9 50 / 60

SDTV (480p) 720 x 480 4:3 / 16:9 60

SDTV (576p) 720 x 576 4:3 / 16:9 50

SDTV (480i) 720 x 480 4:3 / 16:9 60

SDTV (576i) 720 x 576 4:3 / 16:9 50

Bildwiederholfrequenz

(Hz)

Composite-Video

Signal Bildformat Bildwiederholfrequenz (Hz)

NTSC 4:3 60

PAL 4: 3 5 0

PAL60 4:3 60

SECAM 4:3 50

Technische Daten des Projektors

Alle Daten können ohne Bekanntmachung geändert werden.

In Ihrer Region sind nicht alle Modelle verfügbar.

Modellname PA500S PA503S PA503SP PA500X PA503X PA503XP PA503W

Produktspezifikation

Auflösung 0,55" SVGA

Projektionsverhältnis

Anzeigesystem 1-CHIP DMD Lampentyp

(800 x 600)

1,96~2,15 1,55~1,7

190 W (RCL-108)

Eingangsanschluss

RGB-Eingang 2 Component

Eingang S-Video Composite

Eingang Audioeingang 1 Cinch R&L Mini USB 1 (Firmware Upgrade) HDMI (1.4a) - 1 2 - 1 2 1 HDMI/MHL

-1 - 1

geteilt mit RGB-Eingang

Ausgangsanschluss

RGB-Ausgang 1 USB-A (5V/1,5A) - 1 - 1 Audioausgang 1 Lautsprecher 2W

Bedienfeld

Serielle RS-232Steuerung

LAN IR-Empfänger 1 (Vorderseite)

9-polig x 1

Mechanisches

Nettogewicht 2,3 Kg (5,1 lbs)

Elektrische Daten

Stromquelle AC 100–240 V, 50–60 Hz Stromverbrauch STD: 280 W (Max); < 0,5 W (Standby)

Umgebungsbedingungen

Betriebstemperatur

0°C–40°C auf Meereshöhe

0,55" XGA

(1024 x 768)

0,65” WXGA (1280 x 800)

190 W

(RCL-109)

Betriebshöhe 0–1499 m bei 0°C–35°C

1500–3000 m bei 0°C–30°C

(mit Höhenmodus ein)

Relative Luftfeuchtigkeit bei Betrieb

10%–90% (nicht kondensierend)

Informationen zum Urheberrecht

Copyright © 2017. Alle Rechte vorbehalten. Dieses Handbuch darf ohne vorherige schriftliche Genehmigung durch die ViewSonic Corporation weder ganz noch auszugsweise und in keiner Form und mit keinem Hilfsmittel, weder elektronisch noch mechanisch, magnetisch, optisch, chemisch, von Hand oder auf sonstige Weise, aufgezeichnet, kopiert, übertragen, abgeschrieben, in Datenabrufsystemen gespeichert oder in andere Sprachen oder Maschinensprachen übersetzt werden.

Haftungsausschluss

Die ViewSonic Corporation lehnt jegliche impliziten und expliziten Haftungs- und Garantieansprüche hinsichtlich der Inhalte dieses Dokumentes und insbesondere der Marktfähigkeit und der Eignung für einen bestimmten Zweck ab. Des Weiteren behält sich die ViewSonic Corporation inhaltliche Änderungen ohne weitere Benachrichtigung vor.

*DLP und Digital Micromirror Device (DMD) sind Marken von Texas Instruments. Alle anderen Marken sind Eigentum der jeweiligen Inhaber.

Kundendienst

Für technische Unterstützung und Produktservice schauen Sie in die nachstehende Tabelle oder wenden sich an Ihren Händler.

HINWEIS: Sie benötigen die Seriennummer des Produkts.

Land/Region Website Telefone E-mail

Deutschland

Österreich

Schweiz (Deutsch)

www.viewsoniceurope.com/ de/

www.viewsoniceurope.com/ eu/support/call-desk/

service_deu@ viewsoniceurope.com

service_at@viewsoniceurope. com

service_ch@ viewsoniceurope.com

Eingeschränkte Garantie

ViewSonic® Projektor

Garantieumfang:

ViewSonic gewährleistet, dass die Produkte während des Garantiezeitraums frei von Material-und Herstellungsfehlern sind. Wenn ein Produkt während des Garantiezeitraums Material- oder Herstellungsfehler aufweist, wird ViewSonic nach eigenem Ermessen das Produkt entweder reparieren oder durch ein vergleichbares Produkt ersetzen. Ersatzprodukte oder -teile können reparierte oder überholte Teile und Komponenten enthalten.

Eingeschränkte dreijährige (3-jährige) allgemeine Garantie

Gemäß der stärker eingeschränkten einjährigen (1-jährigen) unten angegebenen Garantie, Nord- und Südamerika: Drei (3) Jahre Garantie auf alle Teile mit Ausnahme der Lampe, drei (3) Jahre auf Verarbeitung und ein (1) Jahr auf die Originallampe ab Originalkaufdatum. Andere Regionen bzw. Länder: Die Informationen zur Garantie erfahren Sie von Ihrem Händler oder lokalen ViewSonic-Büro.

Eingeschränkte einjährige (1-jährige) Garantie bei intensivem Gebrauch:

Bei intensivem Gebrauch, bei dem der Projektors durchschnittlich mehr als vierzehn (14) Stunden pro Tag verwendet wird, Nord- und Südamerika: Ein (1) Jahr Garantie auf alle Teile mit Ausnahme der Lampe, ein (1) Jahr auf Verarbeitung und neunzig (90) Tage auf die Originallampe ab Originalkaufdatum; Europa: Ein (1) Jahr Garantie auf alle Teile mit Ausnahme der Lampe, ein (1) Jahr auf Verarbeitung und neunzig (90) Tage auf die Originallampe ab Originalkaufdatum. Andere Regionen bzw. Länder: Die Informationen zur Garantie erfahren Sie von Ihrem Händler oder lokalen ViewSonic-Büro.  und Genehmigung. Die Garantie gilt nur für die vom Hersteller installierte Lampe. Für alle getrennt gekauften Zubehörlampen gilt eine Garantie von 90 Tage.

Die Garantie gilt für folgende Personen:

Diese Garantie gilt nur für den Ersterwerb durch den Endverbraucher.

In folgenden Fällen wird keine Garantie übernommen:

1. Bei Produkten, deren Seriennummer unkenntlich gemacht, geändert oder entfernt wurde.

2. Bei Schäden, Beeinträchtigungen oder Fehlfunktionen mit folgenden Ursachen:

a. Unfall, missbräuchliche Verwendung, Fahrlässigkeit, Feuer, Wasser, Blitzschlag

oder andere Naturereignisse, unerlaubte Änderungen am Produkt, Nichtbefolgen

der dem Produkt beiliegenden Anweisungen.  c. Betrieb des Produktes zu anderen als den normalen vorgesehenen Zwecken

oder außerhalb der normalen Betriebsbedingungen. d. Reparatur oder der Versuch einer Reparatur durch nicht von ViewSonic

autorisierte Personen. e. Durch den Transport verursachte Schäden am Produkt. f. Abbau oder Aufstellen des Produkts. g. Nicht im Produkt selbst liegende Ursachen wie Stromschwankungen oder

Stromausfall. h. Verwendung von Ersatzteilen, die nicht den technischen Daten von ViewSonic

entsprechen. i. Normale Abnutzung und Verschleiß. j. Andere Gründe, die nicht in Zusammenhang mit einem Fehler am Produkt

stehen.

3. Kosten für den Abbau, den Aufbau und die Einrichtung durch den Kundendienst.

Inanspruchnahme des Kundendienstes:

1. Informationen zu Wartungsleistungen im Rahmen der Garantie erhalten Sie beim Kundendienst von ViewSonic (siehe “Kundenunterstützung”). Halten Sie die Seriennummer des Produkts bereit.

2. Wenn Sie im Rahmen der Garantie Wartungsleistungen in Anspruch nehmen möchten, müssen Sie (a) den mit Datum verse henen Kaufbeleg, (b) Ihren Namen, (c) Ihre dresse, (d) eine Beschreibung des Problems und (e) die Seriennummer des Produkts vorlegen.

3. Bringen Sie das Produkt in der Originalverpackung zu einem von ViewSonic autorisierten Kundendienstzentrum oder zu ViewSonic. Die Versandkosten werden von Ihnen getragen.

4. Weitere Informationen oder die Adresse eines Kundendienstzentrums von ViewSonic in Ihrer Nähe erhalten Sie von ViewS onic.

Einschränkung stillschweigender Garantien:

Abgesehen von den in dieser Dokumentation aufgeführten Gewährleistungsansprüchen werden alle weiteren impliziten oderexpliziten Garantieansprüche, einschliesslich der impliziten Garantie der Marktgängigkeit und der eignung für einenbestimmten Zweck, ausgeschlossen.

Ausschluss von Schadensersatzansprüchen:

Die Haftung von viewsonic ist auf die Kosten für die Reparatur oder den Ersatz des Produkts beschränkt. Viewsonicübernimmt keine Haftung für:

1. Sachschäden, die durch Produktfehler verursacht wurden, Schäden durch Hindernisse, Verlust des Produkts, Zeitverlust,entgangenen Gewinn, entgangene Geschäfte, Vertrauensschäden, Störungen von Geschäftsbeziehungen sowie anderewirtschaftliche Verluste, auch bei Kenntnis der Möglichkeit solcher Schäden.

2. Jegliche andere neben-, folge- oder sonstige schäden.

3. Ansprüche gegen den Kunden durch Dritte.

Auswirkung lokaler Gesetze:

 andere Rechte, die je nach örtlicher Autorität variieren können. Einige lokale Regierungen erlauben keine Beschränkung implizierter Garantien und/oder die Ausnahme nahmen für Sie möglicherweise nicht gelten.

Verkäufe außerhalb der USA und Kanadas:

Informationen über Garantie- und Dienstleistungen für ViewSonic-Produkte, die außerhalb der USA und Kanadas verkauft wurden, erhalten Sie direkt von ViewSonic oder einem ViewSonic-Händler vor Ort. Die Garantiefrist für dieses Produkt in Festlandchina (Hong Kong, Macao und Taiwan nicht eingeschlossen) unterliegt den Bestimmungen und Bedingungen auf der Wartungs- und Garantiekarte. Details zur angebotenen Garantie für Benutzer in Europa und Russland sind in der 

Projector Warranty Term Template In UG VSC_TEMP_2005

Viewsonic PA500S, PA500X, PA503X, PA503W, PA503SP User guide

Specifications and Main Features

Frequently Asked Questions

User Manual

Inhalt

Wichtige Sicherheitshinweise

Sicherheitshinweise

Sicherheitsanweisungen für die Deckenmontage des Projektors

Einleitung

Leistungsmerkmale

Lieferumfang

Bedienelemente und Funktionen

Projektor

Fernbedienung

Aufstellen des Projektors

Auswählen des Standortes

Projektionsgrößen

PA500S/PA503S/PA500X/PA503X/PA503SP/PA503XP

PA503W

Ve rb i n du n ge n

Anschließen eines Computers oder Monitors

Anschließen eines Computers

Anschließen eines Monitors

Anschließen von Videoquellgeräten

Anschließen an ein HDMI-Gerät

Anschließen eines Component-Video-Quellgerätes

Anschließen eines Composite-Video-Quellgerätes

Wiedergabe von Ton über den Projektor

Bedienung

Einschalten des Projektors

Verwendung der Menüs

Verwendung der Passwortfunktion

Einstellen eines Passwortes

Wenn Sie das Passwort vergessen haben

Einleitung eines Passwortrückrufes

Änderung des Passwortes

Deaktivierung der Passwort-Funktion

Wechseln des Eingangssignals

Einstellen des projizierten Bildes

Einstellung des Projektionswinkels

Automatische Einstellung des Bildes

Feinabstimmung der Bildschärfe

Korrektur der Schrägprojektion

Vergrößerung des Bildes und Suche nach Details

Auswahl des Bildformats

Optimierung der Bildqualität

Auswahl des Bildmodus

Verwendung von Bildschirmfarbe

Feinabstimmung der Bildqualität in den Benutzermodi

Einstellen des Präsentations-Timers

Ausblenden des Bildes

Sperren der Bedientasten

Verwendung des Projektors an hohen Orten

Verwendung der CEC-Funktion

Verwendung der 3D-Funktionen

Verwendung des Projektors im Standbymodus

Einstellung des Tons

Ausschalten des Projektors

Menübedienung

Menüsystem

Beschreibung für jedes Menü

Wartung

Pflege des Projektors

Reinigung der Objektivlinse

Reinigen des Projektorgehäuses

Lagerung des Projektors

Transportieren des Projektors

Verwendung des Staubfilters (optionales Zubehör)

Lampeninformationen

Lampenbetriebssystem

Lampenbetriebszeit verlängern

Zeit des Lampenaustausches

Lampe auswechseln

Signalleuchten

Fehleranalyse

Technische Daten

Abmessungen

Deckenmontage

IR-Steuerungstabelle

Adresscode
