ViewSonic ND4210w User Guide [de]

Copyright © ViewSonic® Corporation, 2006. Alle Rechte vorbehalten.

ViewSonic und das Drei-Vögel-Logo sind eingetragene Handelsmarken der ViewSonic Corporation.

Tivella und das Tivella-Logo sind Handelsmarken der Tivella Inc.

Cisco ist eine eingetragene Handelsmarke; dieses Dokument enthält eventuell
Dienstleistungsmarken der Cisco Systems, Inc. und/oder ihrer Zweigstellen in den USA und
anderen Ländern.

Firmennamen und Handelsmarken sind Eigentum der jeweiligen Firmen.

Haftungsausschluss: ViewSonic Corporation haftet weder für hierin enthaltene technische oder
sprachliche Mängel und Auslassungen noch für beiläufige Schäden oder Folgeschäden, die
durch dieses Material oder die Leistung bzw. Nutzung dieses Produkts entstehen.

Im Interesse der kontinuierlichen Weiterentwicklung der Produkte behält sich die ViewSonic
Corporation das Recht vor, die Produktspezifikationen ohne Ankündigung zu ändern.
Änderungen der Informationen in diesem Dokument sind vorbehalten.

Kein Teil dieses Dokuments darf ohne schriftliche Genehmigung der ViewSonic Corporation mit
irgendwelchen Mitteln, zu irgendwelchem Zweck kopiert, vervielfältig oder übertragen werden.

Produktregistrierung

Um Ihren zukünftigen Anforderungen gerecht zu werden und aktuelle Produktinformationen zu
erhalten, registrieren Sie bitte Ihr Produkt über das Internet: www.viewsonic.com. Sie erhalten
das ViewSonic-Produkt eventuell zusammen mit einer CD-ROM, die ein Registrierungsformular
enthält, welches Sie ausdrucken und dann per Post an die ViewSonic Corporation schicken
oder faxen können.

Für Ihre Unterlagen

Modellname:
Modellnummer:
Dokumentennummer:
Seriennummer:
Kaufdatum:

ND4210w
VS11571
ND4210w_UG_DEU_REV 1A 11 SEPTEMBER 2006
_______________
_______________

Produktentsorgung am Ende der Produktlebensdauer

ViewSonic nimmt die Erhaltung unserer Umwelt ernst. Bitte entsorgen Sie das Produkt
ordnungsgemäß, wenn seine Lebensdauer abgelaufen ist. Informieren Sie sich bei Ihrem lokalen
Müllentsorgungsunternehmen über eine angemessene Entsorgung.

ViewSonic ND4210w i

Inhaltsverzeichnis

EINFÜHRUNG

Inhalt des Lieferkartons . . . . . . . . . . . . . . . . . . . . . . . . . 1

Optionales Zubehör . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Anforderungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Zwei Betriebsmodi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Allein operierend . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Über TAS verwaltet . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Zwei Kommunikationsmodi . . . . . . . . . . . . . . . . . . . . . . . 3

Leistungsmerkmale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Vorderseite . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Rückseite . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Fernbedienung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

EINRICHTEN DES NETZWERK-ANZEIGEGERÄTES

Mit einem Switch oder Router verbinden . . . . . . . . . . . . 7

Den PC manuell mit einer IP konfigurieren . . . . . . . . . . . 9

Externe Lautsprecher anschließen (optional) . . . . . . . . . 9

Das Netzwerk-Anzeigegerät einschalten . . . . . . . . . . . . 9

Batterien in die Fernbedienung einlegen . . . . . . . . . . . .10

Anmelden . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

MANAGEMENT

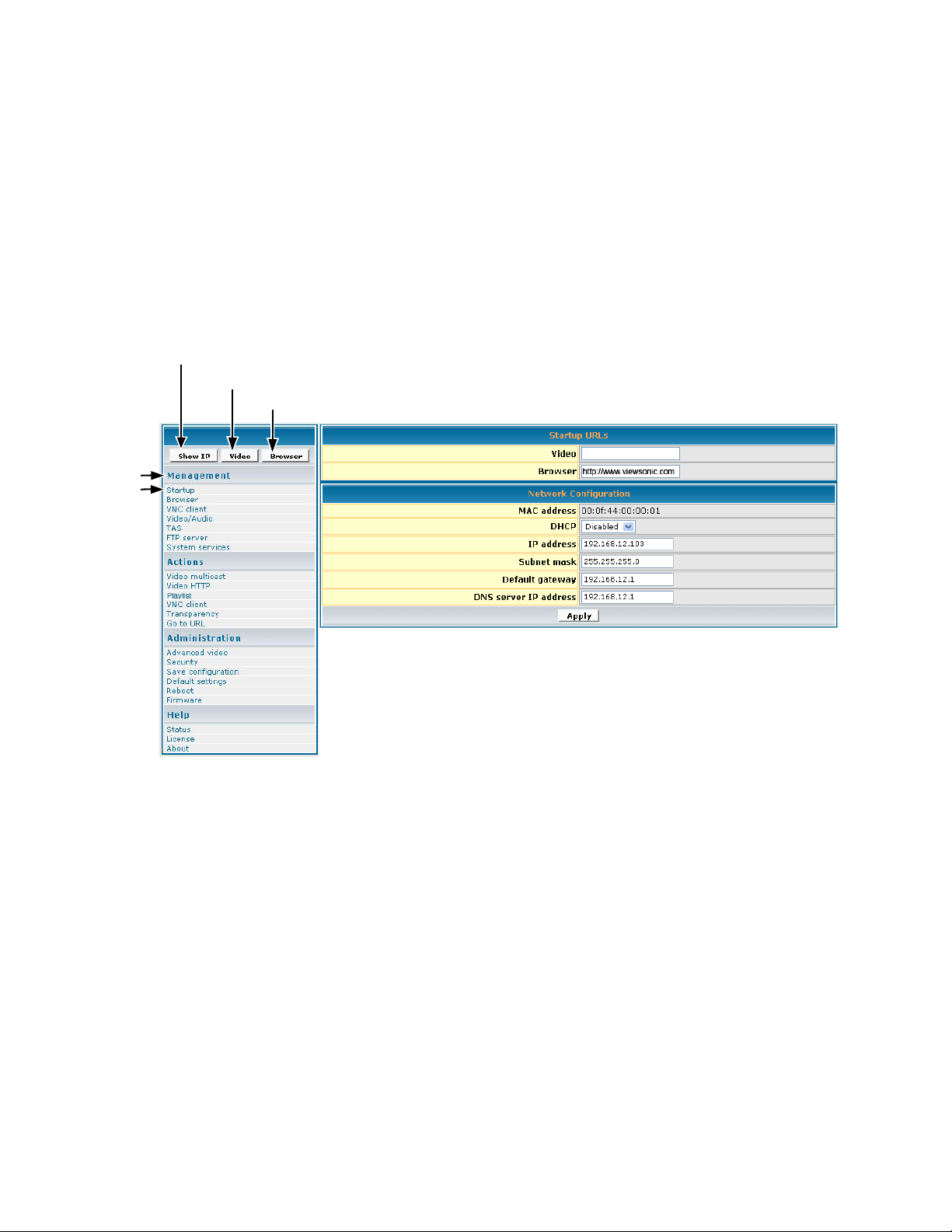

Starten der URL-/Netzwerkkonfiguration . . . . . . . . . . . .11

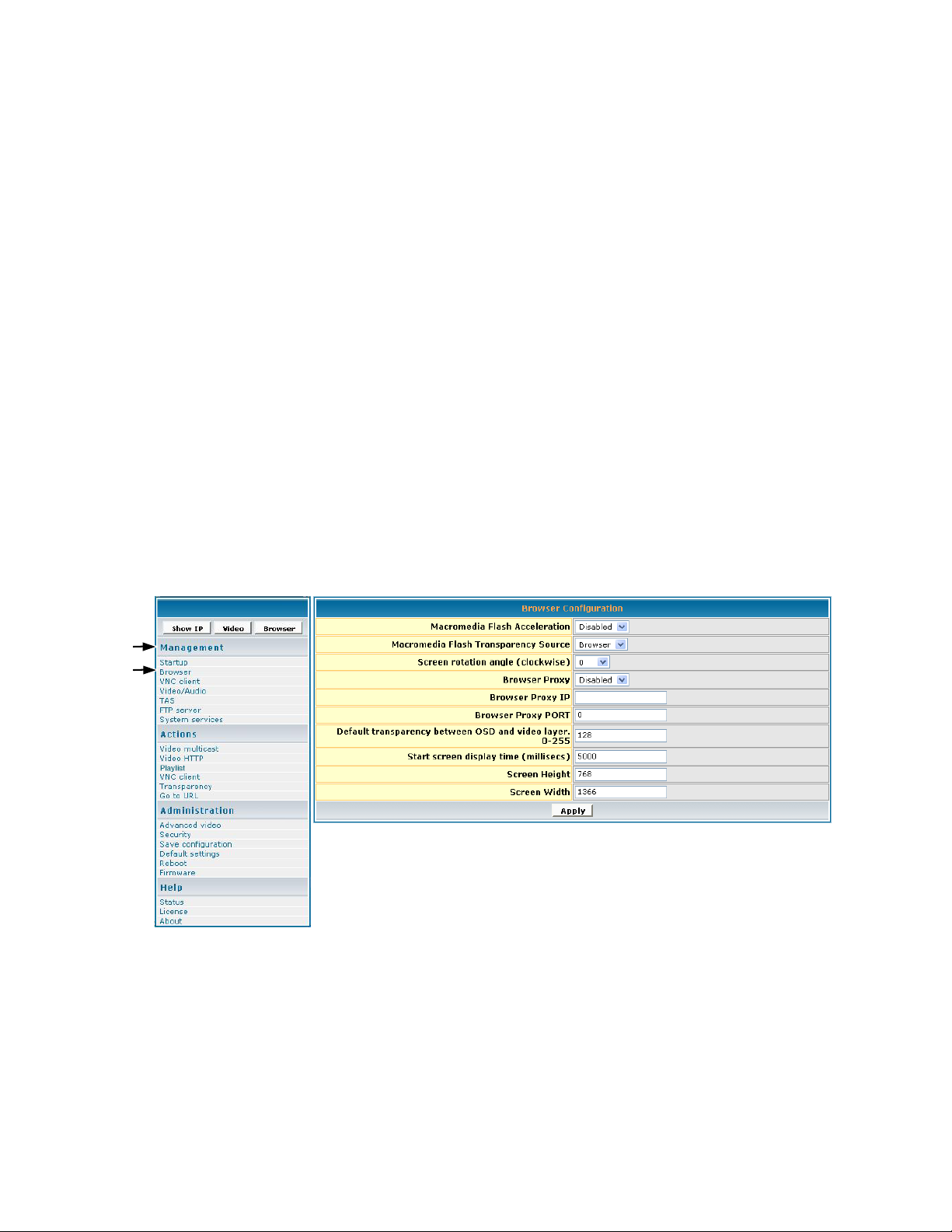

Browserkonfiguration . . . . . . . . . . . . . . . . . . . . . . . . . . .12

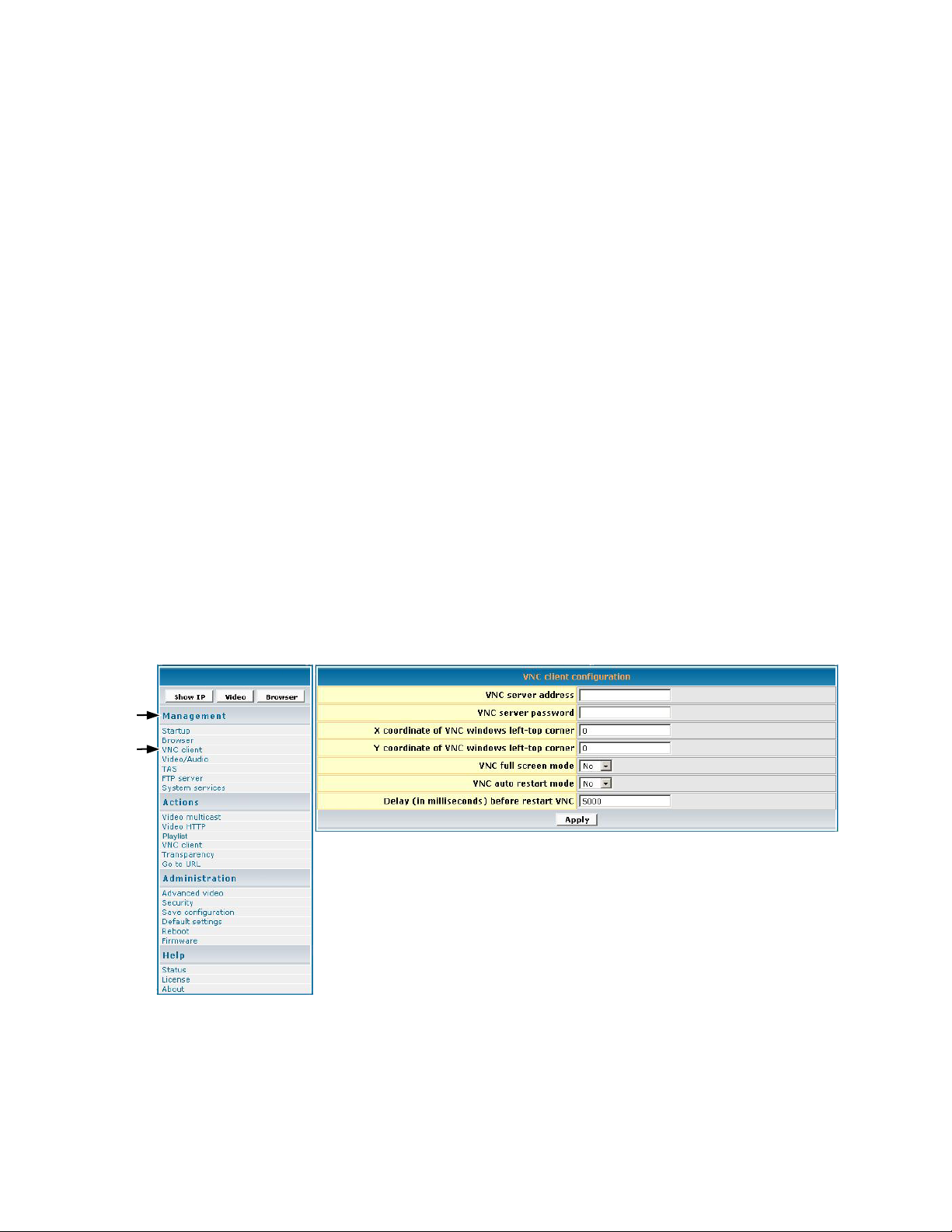

VNC-Client . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

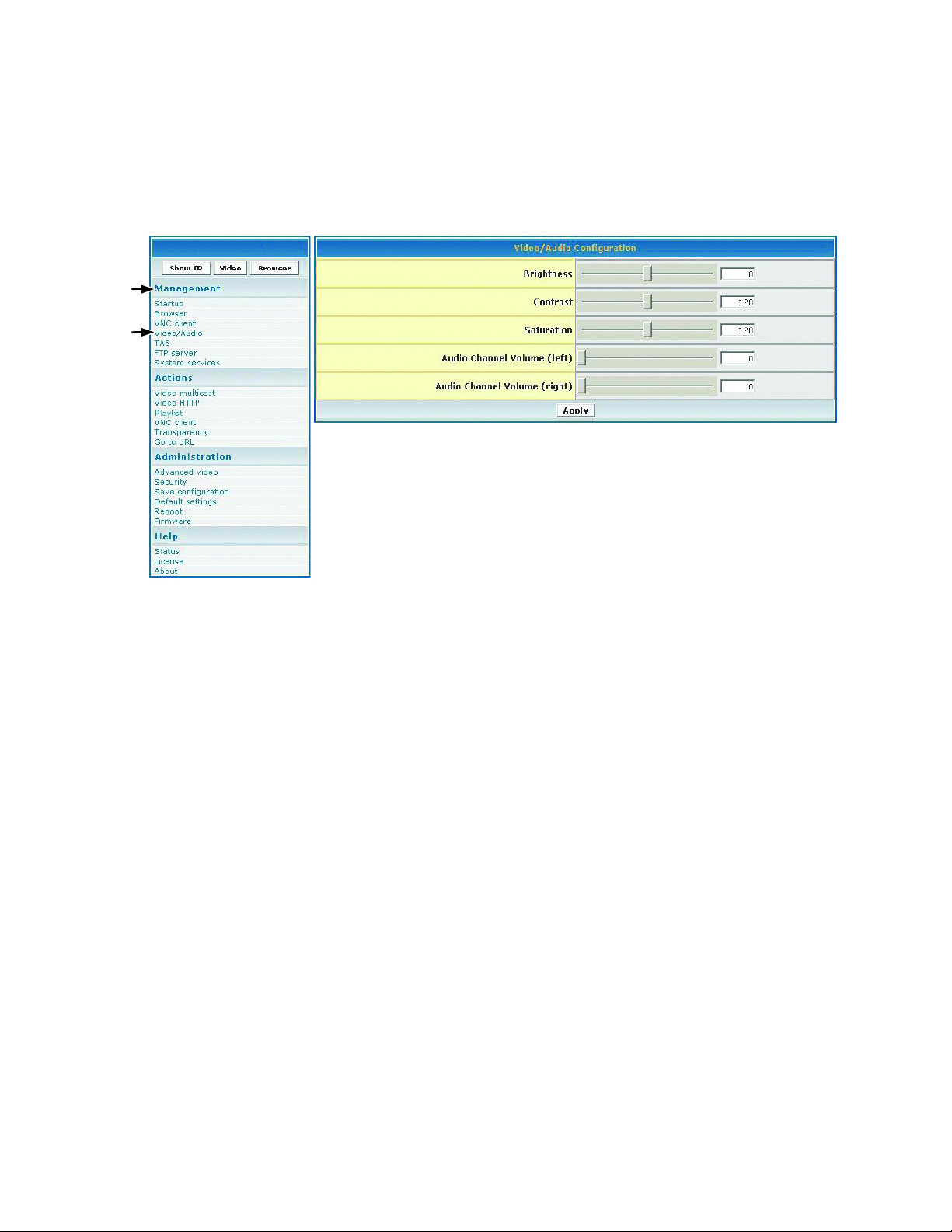

Video/Audio-Konfiguration . . . . . . . . . . . . . . . . . . . . . . .15

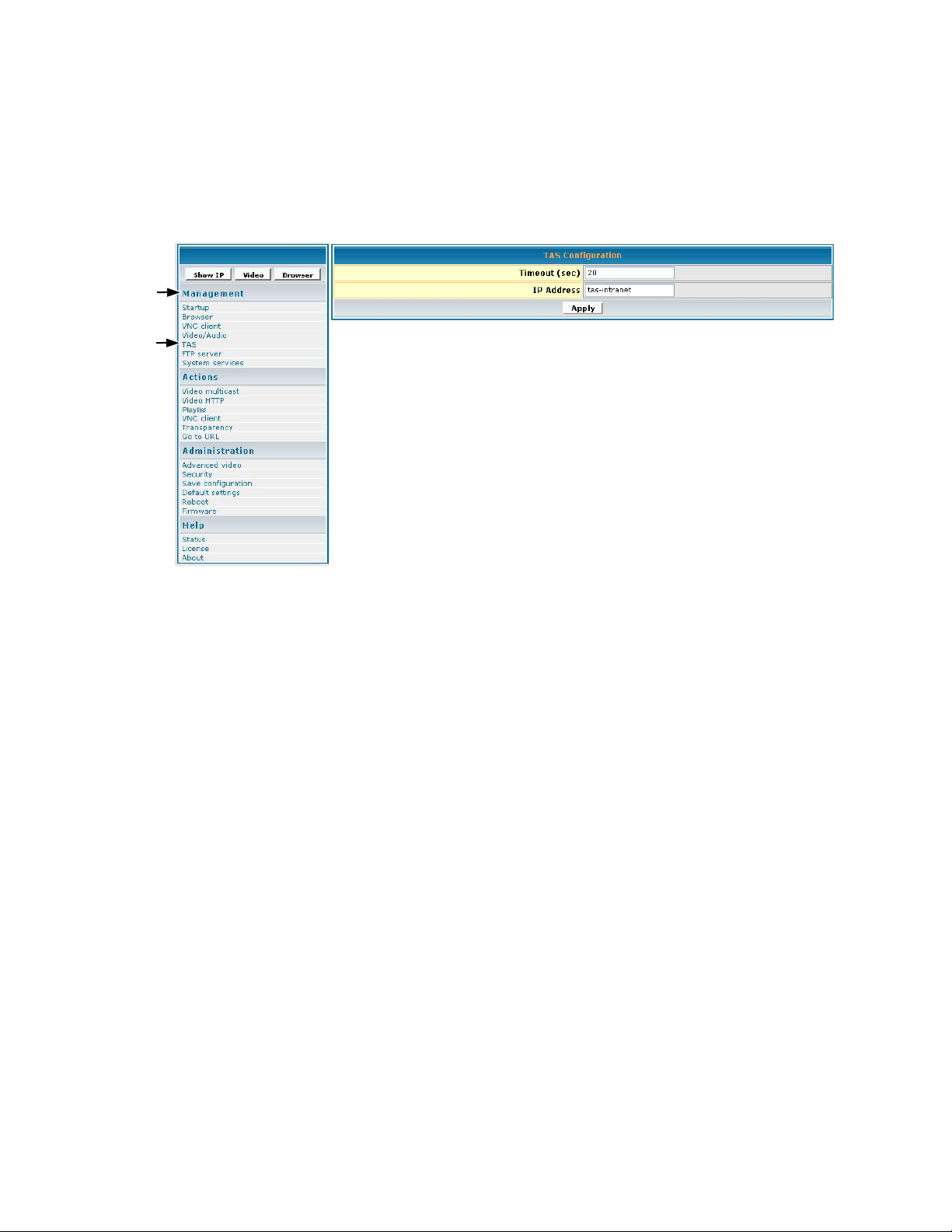

TAS-Konfiguration . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

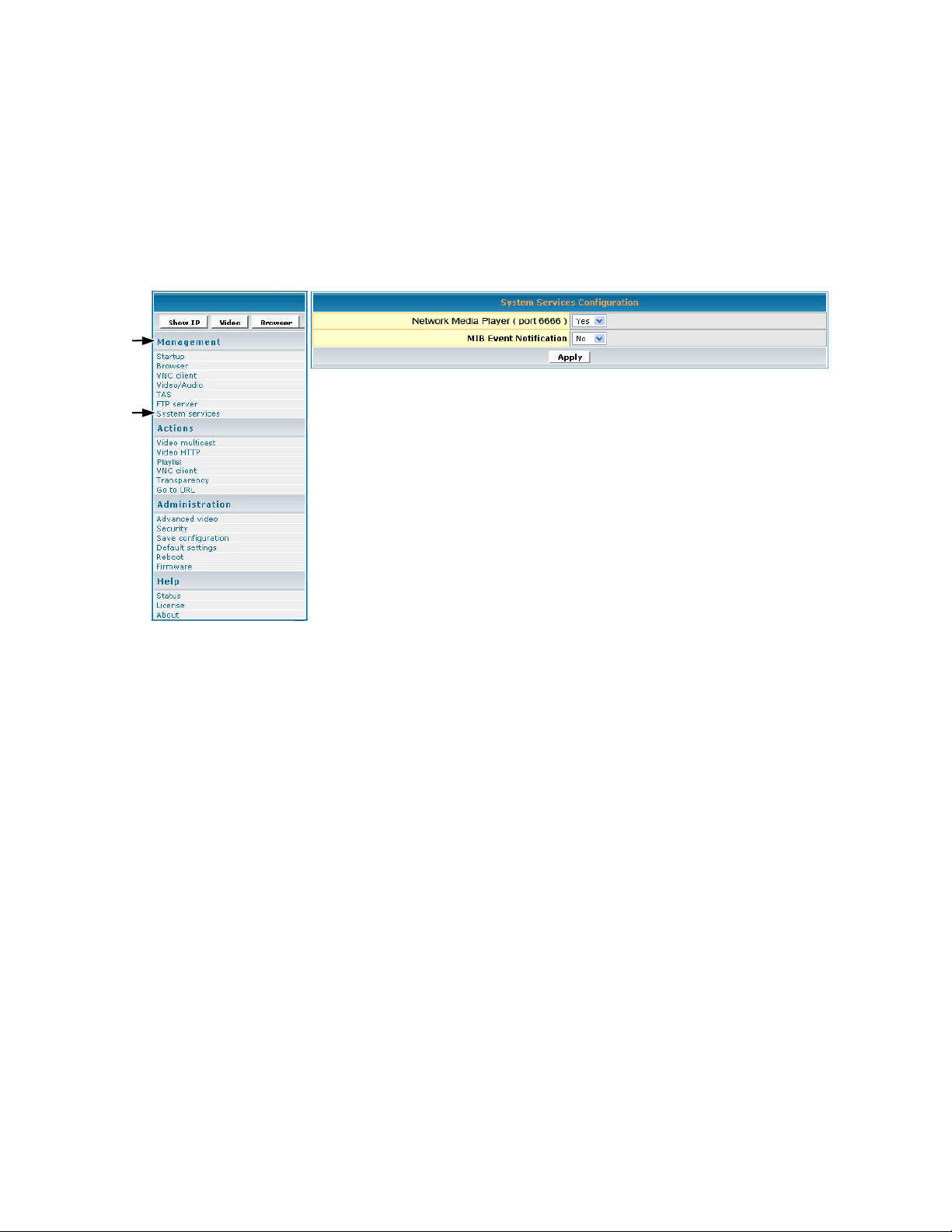

Systemdienstkonfiguration . . . . . . . . . . . . . . . . . . . . . . .17

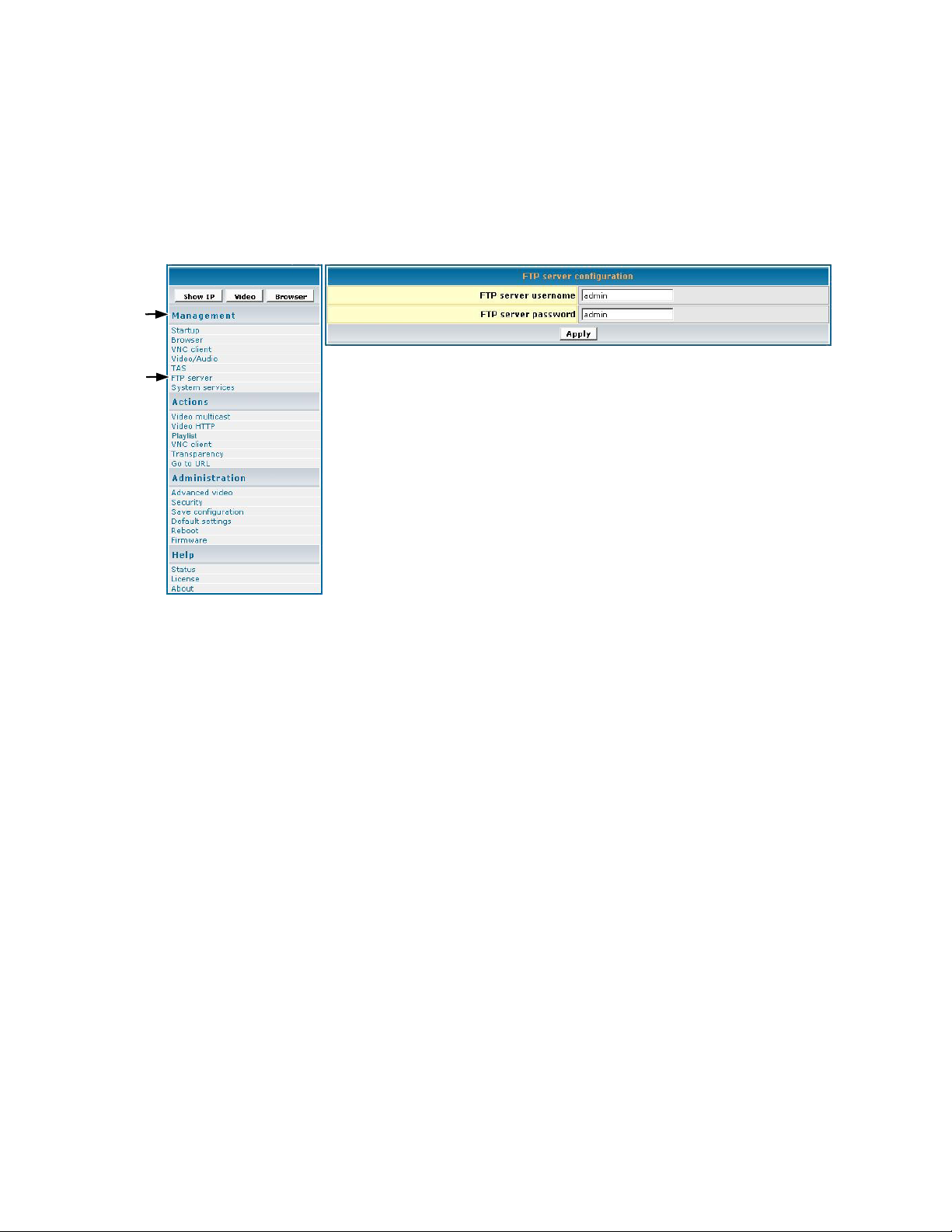

FTP-Server . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18

ViewSonic ND4210w iii

AKTIONEN

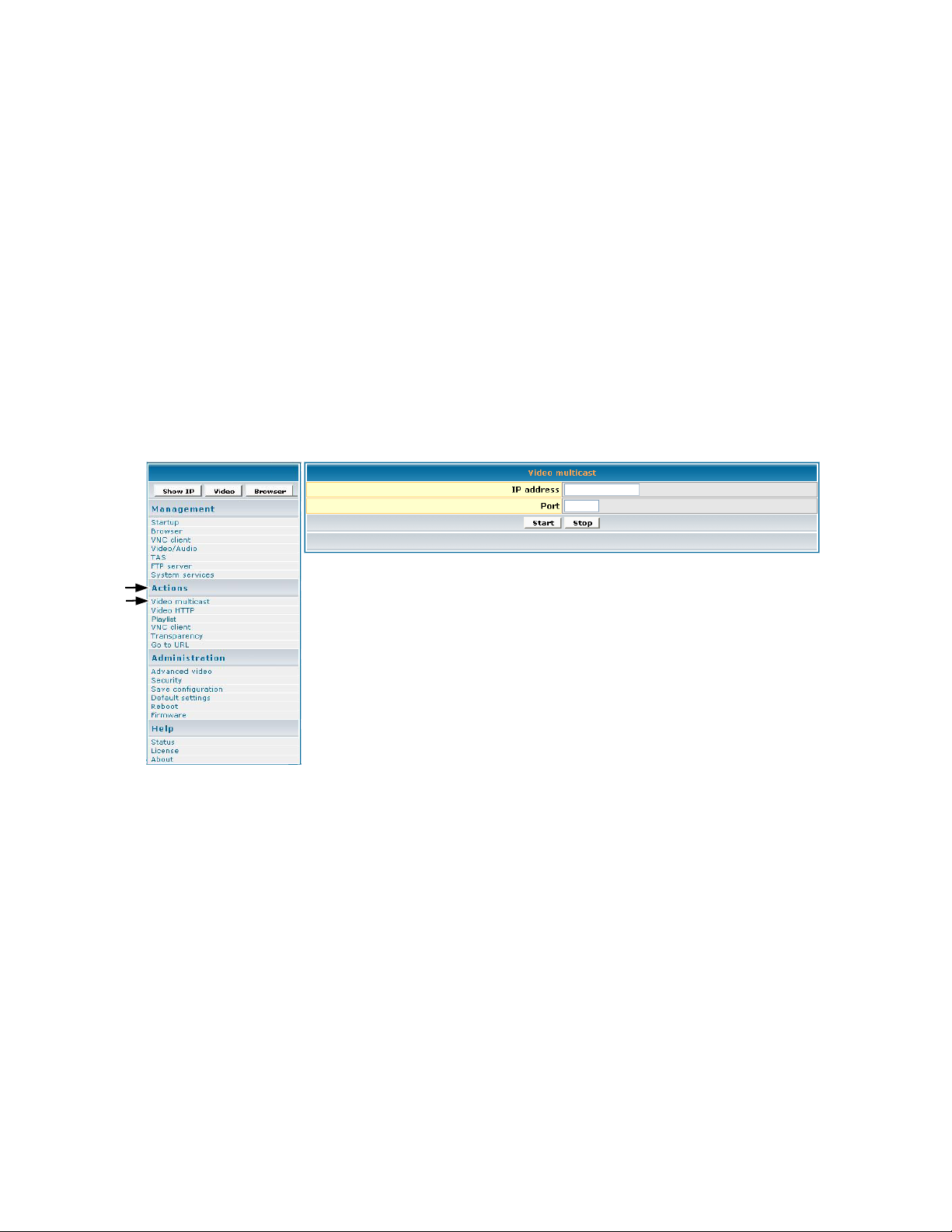

Video Multicast . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

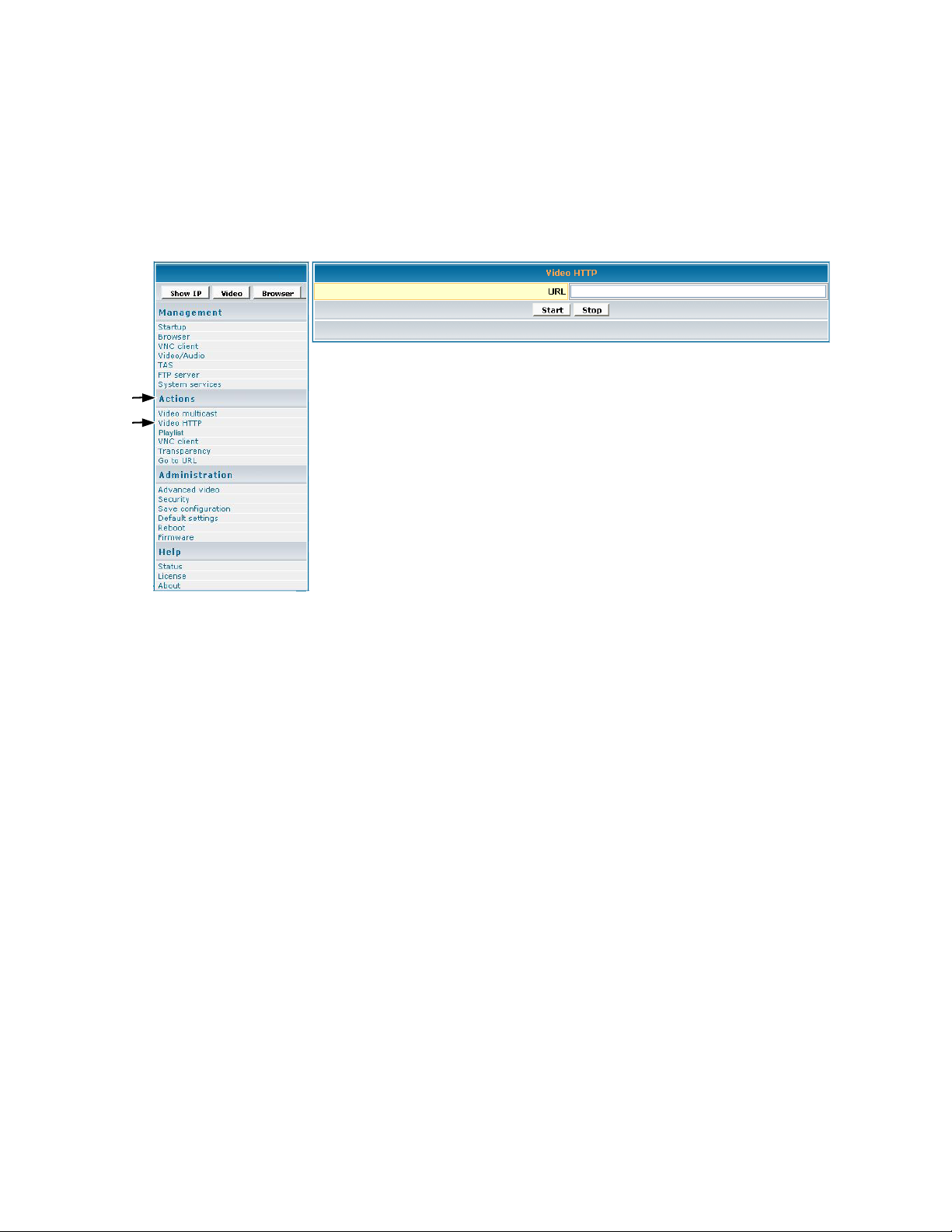

Video HTTP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Wiedergabeliste . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

VNC-Client . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Transparenz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Wechseln zu URL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

ADMINISTRATION

Erweiterte Videokonfiguration . . . . . . . . . . . . . . . . . . . . 25

Sicherheit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Konfiguration speichern . . . . . . . . . . . . . . . . . . . . . . . . 27

Standardeinstellungen . . . . . . . . . . . . . . . . . . . . . . . . . 27

Neu starten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Firmware aktualisieren . . . . . . . . . . . . . . . . . . . . . . . . . 28

HILFE

Status . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Lizenz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Info . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

ANHANG

Dialogfenster . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

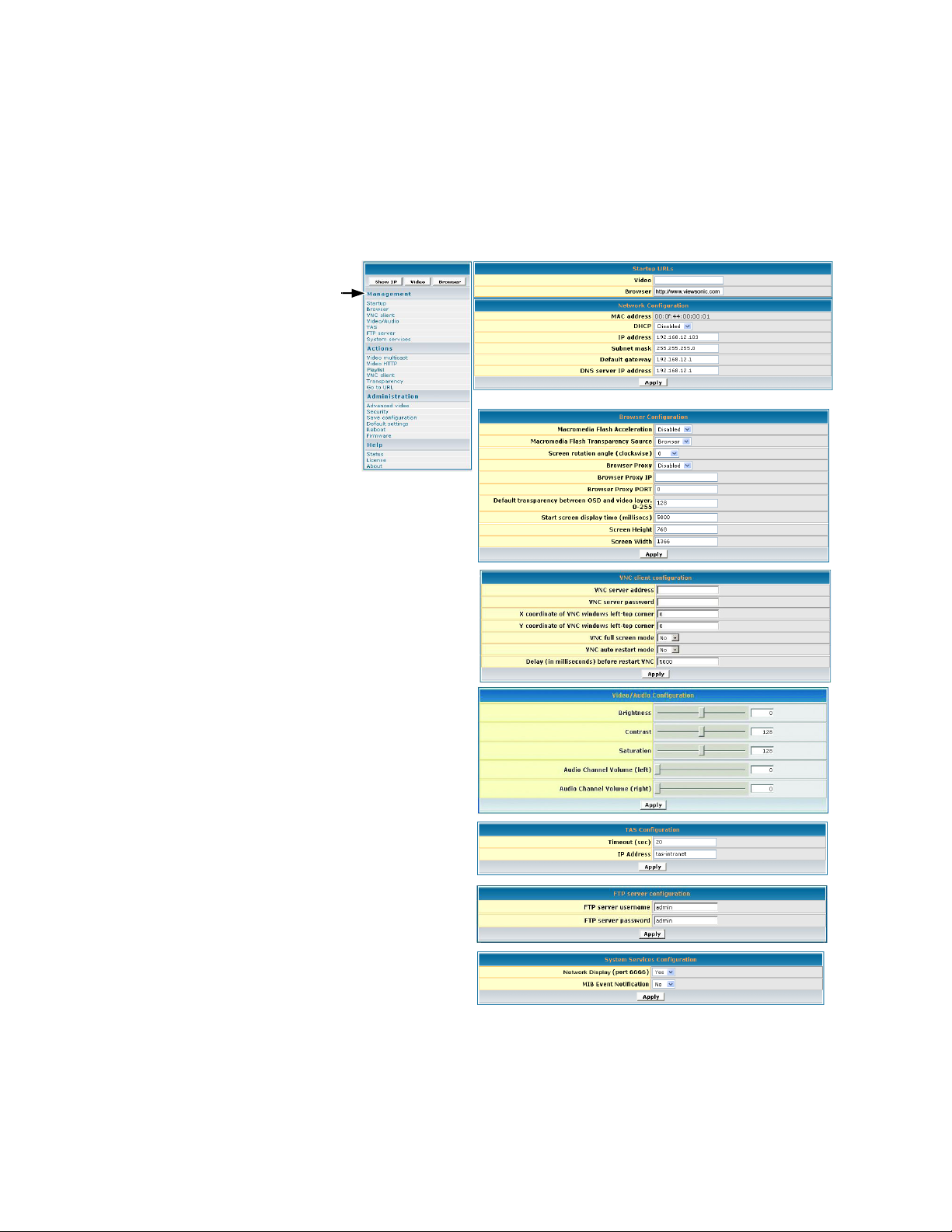

Management . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

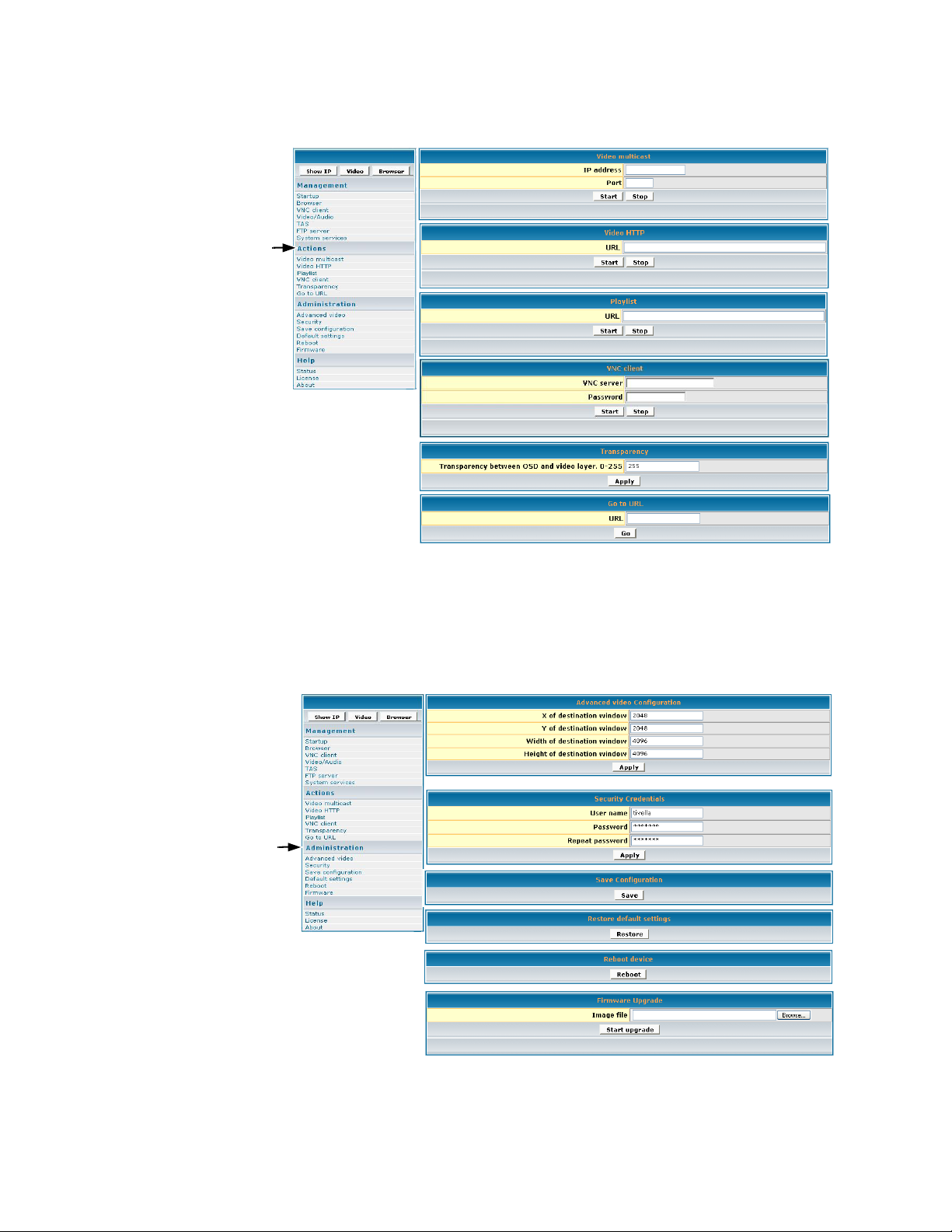

Actions [Aktionen] . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Administration . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Help [Hilfe] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Kundendienst . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Konformitäts- und Sicherheitshinweise . . . . . . . . . . . . . 35

Haftungsausschluss bei Datenverlust . . . . . . . . . . . . . . 36

Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Beschränkte Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . 39

ViewSonic ND4210w iv

EINFÜHRUNG

Wir bedanken uns, dass Sie sich für das ViewSonic® Netzwerk-Anzeigegerät entschieden
haben. Dieser Abschnitt enthält eine Einführung in das ND4210w Netzwerk-Anzeigegerät.

INHALT DES LIEFERKARTONS

Prüfen Sie, ob alle folgenden Artikel angeliefert wurden:

Benutzerhandbuch

Fernbedienung

mit zwei AA-Batterien

ND4210w Netzwerk-Anzeigegerät

mit abnehmbaren Lautsprechern

Schnellstartanleitung

Für unterschiedliche

Regionen ausgelegte

Netzleitungen

OPTIONALES ZUBEHÖR

Das Wandmontagezubehör ist bei viewsonic.com erhältlich

ANFORDERUNGEN

Das ND4210w Netzwerk-Anzeigegerät benötigt Folgendes:

• ViewSonic ND4210w Netzwerk-Anzeigegerät, an eine Netzstromquelle angeschlossen,

und eine Netzwerk- oder Internetverbindung

• Streaming-Video-Server und/oder Live-Codiergerät

ViewSonic ND4210w 1

ZWEI BETRIEBSMODI

LLEIN OPERIEREND

A

Diese Konfiguration ermöglicht es dem ND4210w Netzwerk-Anzeigegerät, als unabhängiges, von
einem Server gesteuertes Netzwerkgerät zu funktionieren.

Ethernet-Kabel

Ethernet-Kabel

ND4210w

Netzwerk-Anzeigegerät

ÜBER TAS VERWALTET

Switch oder

Router

PC

Sie können Tivella Administration Server (TAS) von Tivella (www.tivella.com oder einem Tivella­Händler/Wiedererkäufer) kaufen. Sie sollten einen TAS-Server verwenden, um mehrere
Netzwerk-Anzeigegeräte remote konfigurieren und verwalten zu können. TAS erlaubt eine
zentralisierte Zeitplanung von Videovorführungen auf mehreren Netzwerk-Anzeigegeräten
sowie Verwaltung und übergangslose Betreibung einer Cisco

®

ACNS Content Distribution

Networking-Infrastruktur, sofern eine installiert ist. Diese Konfiguration senkt stark die
Wartungskosten, wenn TAS und das Netzwerk-Anzeigegerät mit dem Netzwerk (LAN/WAN)
verbunden werden, wobei TAS als Manager für mehrere Netzwerk-Anzeigegeräte fungiert.

ND4210w

Netzwerk-Anzeigegerät

Switch oder Router

TAS

PC für die
Steuerung
des TAS

ViewSonic ND4210w 2

ZWEI KOMMUNIKATIONSMODI

Das ND4210w Netzwerk-Anzeigegerät verfügt über zwei Kommunikationsmodi: Eine HTTP­Web-Schnittstelle und eine erweiterte Telnet Befehlszeilenschnittstelle. Dieses Dokument legt
den Schwerpunkt auf die Web-Schnittstelle.

LEISTUNGSMERKMALE

• Integriertes Display für A/V IP-Delivery

• Mehrere Netzwerk-Anzeigegeräte können mit unterschiedlichen IP-Adressen in Reihe

verbunden werden

• Unterstützt eine Zeitplanung unterschiedlicher Videoinhalte für mehrere Anzeigegeräte

• Benötigt weder zusätzlichen einen externen PC oder eine Set-Top-Box mit Switch

• Remote-Verwaltungskontrolle und Statusberichterstattung

• MPEG A/V-Dekodierung, MPEG 1/2/4, WMV9, Macromedia Flash

• Auto-MDIX (keine Crossover-Verkabelung)

• Leistungsstarke Kombination von Sigma Design
eine gleichmäßig Wiedergabe

• Lässt sich mit optionalem Zubehör an eine Wand montieren

• Verwendet die Tivella

®

Content Management Software

®

EM8621L und Freescale® MPC8247 für

• Geräte lassen sich praktisch von überall aus über eine Netzwerk- oder Internetverbindung
fernsteuern

• Die drahtlose Ethernet-Unterstützung macht die Verkabelung mit einem existierenden
Netzwerk überflüssig

• Die Remote-Verwaltung ermöglicht es Ihnen, den Bildschirm einzustellen und wichtige
Informationen anzuzeigen, ohne direkt vor dem Gerät stehen zu müssen

• Netzwerk-bereit, mühelose Installation

• Lokale Inhaltspufferung oder -speicherung auf einer Festplatte oder optionalen CF-Karte

ViewSonic ND4210w 3

VORDERSEITE

Abnehmbarer

Lautsprecher

Abnehmbarer

Lautsprecher

VOL + erhöht die Lautstärke

VOL – verringert die Lautstärke

MENU zeigt die IP-Adresse auf dem Bildschirm an

INPUT schaltet die Anzeige von Video,
zu Browser oder 50/50 Transparenz

POWER schaltet den
Bildschirm/den Ton aus

CH ändert den Stream-Kanal
(in Entwicklung)

CH ändert den Stream-Kanal
(in Entwicklung)

ViewSonic ND4210w 4

RÜCKSEITE

ViewSonic ND4210w 5

FERNBEDIENUNG

Netzschalter
Ein/Standby

IP anzeigen

ViewSonic ND4210w 6

EINRICHTEN DES NETZWERK­ANZEIGEGERÄTES

1. MIT EINEM SWITCH ODER ROUTER VERBINDEN

Verbinden Sie das Netzwerk-Anzeigegerät über ein RJ-45 Ethernet-Kabel mit einem
Switch oder Router. Fragen Sie Ihren IT-Administrator nach einem Code für den Switch
oder Router. Verbinden Sie die Netzleitung mit dem Netzwerk-Anzeigegerät und einer
Netzquelle, z.B. einer Wandsteckdose.

ND4210w Netzwerk-Anzeigegerät

RJ-45 Ethernet­Kabel

RJ-45 Ethernet-Kabel

Netzleitung

Switch oder Router

PC

ViewSonic ND4210w 7

Mehrere Netzwerk-Anzeigegeräte anschließen (optional)

Sie können mehrere Netzwerk-Anzeigegeräte in Reihe anschließen. Die zwei integrierten
Ethernet-Anschlüsse machen die ViewSonic Netzwerk-Anzeigegeräte einmalig, da keine
separaten Netzwerkschalter oder PCs für jedes Netzwerk-Anzeigegerätbenötigt werden. Der
Medieninhalt auf jedem Netzwerk-Anzeigegerät kann zeitlich getrennt eingeplant werden, wenn
die Anzeigegeräte mit einem externen Server verbunden sind.

Verbinden Sie ein anderes RJ-45 Ethernet-Kabel mit dem Ethernet-Anschluss eines anderen
Netzwerk-Anzeigegerätes. Sie können einen der zwei Ethernet-Anschlüsse eines Gerätes mit
einem der zwei Ethernet-Anschlüsse eines anderen Gerätes verbinden.

Rückseite

Ethernet-Kabel mit

Ethernet-Anschlüssen

Ethernet-Kabel mit

Ethernet-Anschlüssen

ViewSonic ND4210w 8

2. DEN PC MANUELL MIT EINER IP KONFIGURIEREN

Klicken Sie unter Windows XP auf die Windows Start-Schaltfläche oder klicken mit der

rechten Maustaste auf Netzwerkumgebung und wählen Eigenschaften. Klicken Sie
anschließend mit der rechten Maustaste auf die Ihrem Netzwerkadapter zugeordnete

Netzwerkverbindung und wählen dann Eigenschaften. Klicken Sie auf Internet Protocol
(TCP/IP) und dann auf Eigenschaften.

Geben Sie eine statische IP-Adresse wie z.B. 192.168.12.x in dem selben Bereich wie die

des NMP-500 ein. Wenn Sie statt Windows ein anderes Betriebssystem verwenden, dann

schauen Sie bitte im Benutzerhandbuch Ihres Betriebssystems nach bzw. fragen Ihren
Netzwerk-Administrators, um die nötigen Informationen zur Änderung der
Netzwerkeinstellungen zu erfahren.

3. EXTERNE LAUTSPRECHER ANSCHLIEßEN (OPTIONAL)

4. D

Lautsprecher

Rückseite des

Netzwerk-Anzeigegerätes

Lautsprecher

AS NETZWERK-ANZEIGEGERÄT EINSCHALTEN

Netzschalter

ViewSonic ND4210w 9

5. BATTERIEN IN DIE FERNBEDIENUNG EINLEGEN

Entfernen Sie die hintere Abdeckung von der Fernbedienung, siehe unten. Legen Sie zwei
AA-Batterien in die Fernbedienung ein. Richten Sie das positive Ende der Batterie mit dem
positiven Ende des Batteriefachs aus. Bringen Sie die Abdeckung wieder an die
Fernbedienung an.

6. ANMELDEN

Öffnen Sie einen Webbrowser, z.B. Internet Explorer. Tippen Sie in das URL-Adressfeld
die Standard-IP-Adresse des ND4210w (192.168.12.100) ein und drücken Sie dann die
Eingabetaste. Sie werden aufgefordert, einen Benutzernamen und das Kennwort
einzugeben. Der Standard-Benutzername "admin" und das Kennwort "admin" erscheinen
automatisch in den entsprechenden Feldern. Klicken Sie auf OK. Das Fenster Network

Configuration [Netzwerkkonfiguration], siehe nächste Seite, wird geöffnet. Hinweis:
Das Netzwerk-Anzeigegerät meldet Sie nach fünf Minuten Inaktivität ab.

Wir empfehlen Ihnen, die werkseitig eingestellte IP-Adresse sowie den Anmeldenamen
und das Kennwort aus Sicherheitsgründen zu ändern Weitere Informationen finden Sie

im Abschnitt Sicherheit in diesem Benutzerhandbuch.

Nach einer erfolgreichen Anmeldung öffnet sich das Fenster Network Configuration
[Netzwerkkonfiguration], siehe nächste Seite. Hinweis: Das ND4210w meldet Sie

automatisch nach fünf Minuten Inaktivität ab.

Wenn Sie statt Windows ein anderes Betriebssystem verwenden und die
Netzwerkeinstellungen ändern möchten, dann schauen Sie bitte im Benutzerhandbuch
Ihres Betriebssystems nach bzw. fragen Sie Ihren Netzwerk-Administrator nach den
benötigten Informationen.

ViewSonic ND4210w 10
