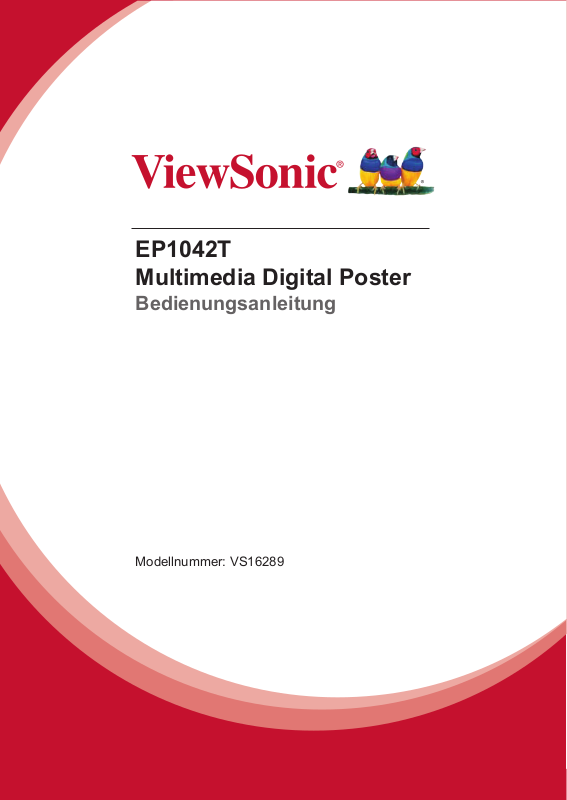

ViewSonic EP1042T User Manual [de]

EP1042T Multimedia Digital Poster

Bedienungsanleitung

Modellnummer: VS16289

Vielen Dank, dass Sie sich für

ViewSonic entschieden haben

Mit mehr als 25 Jahren als weltweit führender Anbieter visueller Lösungen verfolgt ViewSonic das Ziel, die Erwartungen der Welt an Technologieentwicklung, Innovation und Einfachheit zu übertreffen. Wir bei ViewSonic glauben, dass unsere Produkte das Potenzial besitzen, einen positiven Einfluss auf die Welt zu haben; und wir sind uns sicher, dass Ihnen das von Ihnen gewählte ViewSonicProdukt gute Dienste leisten wird.

Wir möchten Ihnen nochmals dafür danken, dass Sie sich für ViewSonic entschieden haben!

Informationen zur Konformität

FCC-Erklärung

Dieses Gerät erfüllt alle Anforderungen des Teils 15 der FCC-Bestimmungen. Der Betrieb muss die folgenden zwei Bedingungen erfüllen: (1) Das Gerät darf keine schädlichen Interferenzen verursachen, und (2) das Gerät muss alle empfangenen Interferenzen inklusive der Interferenzen, die eventuell einen unerwünschten Betrieb verursachen, annehmen. Dieses Gerät wurde geprüft und erfüllt die Anforderungen für Digitalgeräte der Klasse B gemäß Teil 15 der FCC-Richtlinien. Diese Richtlinien sollen einen angemessenen Schutz gegen Empfangsstörungen im Wohnbereich gewährleisten. Dieses Gerät erzeugt, verwendet und kann Hochfrequenzenergie abstrahlen, und kann, sofern es nicht in Übereinstimmung mit diesen Anweisungen installiert und betrieben wird, Rundfunkstörungen verursachen. Es kann jedoch

nicht garantiert werden, dass bei einer spezischen Installation keine Störungen auftreten. Sollte

dieses Gerät Störungen im Rundfunk- und Fernsehempfang verursachen, was durch Aus- oder Einschalten des Gerätes überprüft werden kann, wird dem Benutzer empfohlen, die Störungen durch eine oder mehrere der folgenden Maßnahmen zu beheben.

• Neuausrichtung oder Neuplatzierung der Empfangsantenne.

• Vergrößern des Abstands zwischen Gerät und Empfänger.

• Anschluss des Gerätes an eine Steckdose, die an einen anderen Stromkreis als der

Empfänger angeschlossen ist.

• Hinzuziehen des Händlers oder eines erfahrenen Rundfunk- und Fernsehtechnikers.

Warnung: Nehmen Sie bitte zur Kenntnis, dass Ihr Betriebsbefugnis für dieses Gerät durch Änderungen oder Modikationen des Gerätes ohne ausdrückliche Zustimmung von der für die

Einhaltung zuständigen Seite ungültig werden kann.

Für Kanada

• Dieses digitale Gerät der Klasse B entspricht der Kanadischen ICES-003.

• Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

CE-Konformität für europäische Länder

Dieses Gerät stimmt mit der EMV-Richtlinie 2004/108/EG und der Niederspannungsrichtlinie 2006/95/EG überein.

Folgende Informationen gelten nur für EU-Mitgliedstaaten:

Die rechts gezeigte Kennzeichnung erfolgt in Übereinstimmung mit der Richtlinie zur

Entsorgung elektrischer und elektronischer Altgeräte 2002/96/EG (WEEE). Das Kennzeichen gibt an, dass das Gerät NICHT mit dem unsortierten Hausmüll entsorgt

werden darf, sondern entsprechend örtlicher Gesetze an Rückgabe- und Sammelsysteme übergeben werden muss.

Falls die bei diesem Gerät enthaltenen Batterien, Akkumulatoren und Knopfzellen die

chemischen Symbole Hg, Cd oder Pb aufweisen, bedeutet dies, dass die Batterie/der Akku mehr als 0,0005 % Quecksilber, 0,002 % Kadmium oder 0,004 % Blei enthält.

RoHS2-Konformitätserklärung

Dieses Produkt wurde gemäß den Anforderungen der EG-Richtlinie 2011/65/EU

zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (RoHS2-Richtlinie) entworfen und hergestellt und hat sich als mit den maximalen Konzentrationswerten, die der europäischen Ausschuss für die technische Anpassung (Technical Adaptation Committee; TAC) festgelegt hat, wie folgt konform erwiesen:

Substanz

Blei (Pb) 0,1% < 0,1%

Quecksilber (Hg) 0,1% < 0,1%

Cadmium (Cd) 0,01% < 0,01%

Sechswertiges Chrom (Cr6+) 0,1% < 0,1%

Polybromierte Biphenyle (PBB) 0,1% < 0,1%

Polybromierte Diphenylether (PBDE) 0,1% < 0,1%

Vorgeschlagene maximale

Konzentration

Tatsächliche

Konzentration

Manche Produktkomponenten sind im Anhang III der RoHS2-Richtlinie wie unten beschrieben ausgenommen:

Beispiele von ausgenommenen Komponenten:

1. Quecksilber in Kaltkathodenlampen und Leuchtröhren mit externen Elektroden (CCFL und EEFL) für spezielle Zwecke überschreitet nicht (pro Lampe):

(1) Geringe Länge (≦500 mm): maximal 3,5 mg pro Lampe. (2) Mittlere Länge (＞500 mm und ≦1.500 mm): maximal 5 mg pro Lampe.

(3) Große Länge (＞1.500 mm): maximal 13 mg pro Lampe.

2. Blei im Glas von Kathodenstrahlröhren.

3. Blei im Glas der Leuchtröhren übersteigt nicht 0,2 % nach Gewicht.

4. Blei als Legierungselement in Aluminium mit bis zu 0,4 % Blei nach Gewicht.

5. Kupferlegierung mit bis zu 4 % Blei nach Gewicht.

6. Blei in Lötmetallen mit hoher Schmelztemperatur (d. h. Legierungen auf Bleibasis mit

85 % nach Gewicht oder mehr Blei).

7. Elektrische und elektronische Komponenten mit Blei in Glas oder Keramik mit Ausnahme von dielektrischer Keramik in Kondensatoren, z. B. piezoelektrischen Geräten, oder in Glas- oder Keramik-Matrix-Verbindungen.

Urheberrechtsinformationen

ViewSonic Corporation. Haftungsausschluss: Die ViewSonic Corporation haftet nicht für technische oder

redaktionelle Fehler oder Irrtümer in diesem Dokument, ferner nicht für beiläug

entstandene oder Folgeschäden aufgrund der Bereitstellung dieses Materials oder der Leistung oder Verwendung dieses Produkts. Im Interesse laufender Produktverbesserungen behält sich die ViewSonic Corporation das Recht vor, Produktdaten unangekündigt zu ändern. Die Informationen in diesem Dokument gelten daher vorbehaltlich Änderungen. Kein Teil dieses Dokuments darf ohne vorherige schriftliche Genehmigung seitens der ViewSonic Corporation kopiert, reproduziert oder übertragen werden.

und das Drei-Vögel-Logo sind eingetragene Marken der ViewSonic

Für Ihre Unterlagen

Produktbezeichnung:

Modellnummer:

Dokumentbezeichnung:

Seriennummer:

Kaufdatum:

Entsorgung des Produkts am Ende der Produktlebensdauer

ViewSonic respektiert die Umwelt und engagiert sich dafür, umweltfreundlich zu

arbeiten und zu leben. Vielen Dank, dass auch Sie sich an einem intelligenteren, umweltfreundlicheren Computing-Ansatz beteiligen.

USA und Kanada: http://www.viewsonic.com/company/green/recycle-program/ Europa: http://www.viewsoniceurope.com/uk/support/recycling-information/ Taiwan: http://recycle.epa.gov.tw/recycle/index2.aspx

EP1042T

ViewSonic Network Media Player

VS16289

EP1042T_UG_DEU Rev. 1A 06-30-16

_________________________________________ _________________________________________

iii

Inhalt

1. Anleitung ........................................................................... 1

1.1. Merkmale ................................................................... 1

1.2. Verpackungsinhalt ..................................................... 2

1.3. Geräteansichten und -merkmale ............................... 3

1.4. Montage und Installation ............................................ 4

2. Gerät kongurieren ........................................................... 6

2.1. Systemanschlüsse ..................................................... 6

2.2. Grundeinstellungen .................................................... 7

2.3. Gerät mit dem Netzwerk verbinden ........................... 8

2.4. Zeitzoneneinstellungen .............................................11

2.5. Inhaltseinstellungen ................................................. 12

2.6. Player-Informationen ............................................... 13

2.7. Inhaltskonguration – AppStart ................................ 14

2.8. Inhaltskonguration – FailSafe ................................ 14

2.9. Inhaltskonguration – EasyPlay ............................... 15

2.10. Anzeigeeinstellungen ............................................. 18

2.11. Toneinstellungen .................................................... 20

2.12. Zugangskonguration – Playername ..................... 22

2.13. Zugangskonguration – Sicherheit ........................ 23

2.14. Zeitplankonguration – Zeit und Datum ................. 24

2.15. Zeitplankonguration – Zeitserver ......................... 25

2.16. Zeitplankonguration – Neustart planen ................ 26

2.17. Systemkonguration – Firmware-Aktualisierungen 27

2.18. Systemkonguration – Erweiterungsspeicher ........ 28

2.19. Systemkonguration – Rücksetzen auf

Werkseinstellungen ................................................ 30

2.20. Systemkonguration – Energiesparfunktion .......... 31

2.21. Systemkonguration –

Automatische Wiederherstellung .............................................. 31

2.22. Systemkonguration – CEC ................................... 32

2.23. Systemkonguration –

Speichererweiterung mittels SD-Karte .................... 32

2.24. Haftungsausschluss ............................................... 32

3. Inhaltsverwaltung ............................................................ 32

4. Authoring in HTML5 ........................................................ 33

5. Arbeiten mit SMIL ............................................................ 33

5.1. Eingangsquelle ........................................................ 33

5.2. www.a-smil.org für Entwickler .................................. 33

6. Technische Daten ........................................................... 34

6.1. Spezikationen ........................................................ 34

7. Problemlösung ................................................................ 36

1. Anleitung

1.1. Merkmale

EP1042T

10,1-Zoll-Multitouch-Breitbild-LCD-Monitor mit

•

Stereolautsprechern

Unterstützung von HTML5-Widgets für dynamische Inhalte

• (W3C-Widgets-Standard)

Full-HD-1080p-Hardwaredekodierung (Netzbetrieb) von

• MPEG-, H.264- und VC-1-Medienformaten

8 GB interner, lokaler EMMC-Speicher und microSD-

•

Kartensteckplatz

Eingebaute Antenne für b/g/n-2,4-GHz-Netzwerk, Bluetooth

•

und Ethernet integriert

Unterstützt vollumfänglich POPAI-Bildschirm-

• Medienformatstandards, Prole S1 bis S12 und E1 bis E8

Kompatibel mit mehreren Drittanbietersoftwarelösungen

• Branchenweit führende W3C-SMIL-Unterstützung für

•

Entwickler LED-Hintergrundbeleuchtung

•

Integrierte Kamera

• Power-over-Ethernet 13 W

•

Programmierbare LED-Lichtleisten an der Seite

•

1.2. Verpackungsinhalt

Hauptgerät Netzteil

(mit verschiedenen

Netzsteckern)

Displayständer Software-

Netzkabel-

und microSD-

Kartenhalterungen

Schnellstartanleitung

Software-CD

Hinweis: Für die Systemeinrichtung wird eine USB-Maus benötigt.

1.3. Geräteansichten und -merkmale

Webcam

LED (EP1042T)

Reservierter Erweiterungsanschluss

ADB

Ständerschraubenloch

Ausgang

Micro SD

USB

Rücksetztaste

WandmontageSchraubenloch

VESA-Befestigung (MIS-D75)

Schraubenspezikationen: M4 x 4 mm

Lautsprecher

BetriebsanzeigeLED

EthernetAudioausgang

GleichspannungseingangHDMI-

1.4. Montage und Installation

Montageoption 1: [VESA-Befestigung]

Unterstützter VESA-Standard: VESA MIS-D75 (75 x 75 mm) Unterstützte Schraube: M4 x 4 mm (ohne Berücksichtigung der Dicke der

Montageplatte)

Montageoption 2: [Rückseitige Abdeckung]

(Netzkabel- / SD-Kartenhalterungen dürfen bei Bestätigung über die rückseitige Abdeckung NICHT installiert sein)

Lösen Sie die Schraube der rückseitigen Abdeckung zum Entfernen der rückseitigen Abdeckung

Rückseitige Abdeckung installieren:Die Höhe des Gewindekopfs darf

3 mm nicht übersteigen

Führen Sie Netz- und Netzwerkkabel

von unten in das Schild, bevor Sie das Schild an der rückseitigen Abdeckung montieren

Bitte befolgen Sie bei Installation an einer eingerückten Wand oder in einem

angepassten Gehäuse/Rahmen die nachstehende Installationsanleitung zur

Gewährleistung von ausreichend Platz für die Luftzirkulation:

Mindestens 40 mm zur Wand

Mindestens 40 mm zur Wand, für besseren Luftstrom

VESAHalterung

verwenden

Vorderansicht

Seitenansicht

Netz-/Netzwerkkabel sichern SD-Karte sichern

Netzstecker

einstecken

Halterung an Anschluss befestigen

Tischständer installieren

Verschrauben Sie einfach den mitgelieferten Tischständer am Ständerschraubenloch.

Unterstützt Hoch-/Querformat.

SD-Kartenhalterung einstecken

Querformat

Hochformat

SD-Kartenhalterung befestigen

2. Gerät kongurieren

2.1. Systemanschlüsse

1. Schließen Sie das Netzteil an, um das Gerät mit Strom zu versorgen. Nach etwa 35 Sekunden wird auf dem Monitor die Boot-Animation wie

nachstehend abgebildet angezeigt:

2. Der Boot-Vorgang des Players dauert ungefähr 60 Sekunden. Nach Abschluss des Boot-Vorgangs bleibt das Digitalplakat im Menü

Basic settings (Grundeinstellungen), wenn noch kein Inhaltsdienst

konguriert wurde (d. h. beim ersten Hochfahren eines brandneuen

Geräts oder nach einer Rücksetzung auf die Werkseinstellungen).

Schließen Sie eine USB-Maus an, um mit dem Kongurieren des

Digitalplakats zu beginnen. Falls Sie bereits Inhalte für das Digitalplakat festgelegt haben, startet die Wiedergabe der Inhalte automatisch 15 Sekunden nach dem Hochfahren.

Hinweis: Sie können während der Wiedergabe jederzeit das Menüsystem

aufrufen, indem Sie eine USB-Maus anschließen und die linke Maustaste wie abgebildet im Eckbereich 10 Sekunden lang gedrückt halten.

* Sie werden nach einem Kennwort gefragt, falls ein Kennwort

konguriert wurde.

2.2. Grundeinstellungen

Sie müssen eine USB-Maus an das Digitalplakat anschließen, um Einstellungen zu kongurieren.

Die Grundeinstellungen ermöglichen es, drei wichtige Einstellungen für Beschilderungsanwendungen zu konfigurieren: Network (Netzwerk), Time zone (Zeitzone) und Content (Inhalt).

Jedes Mal, wenn das Menü „Basic settings (Grundeinstellungen)” aufgerufen wird, startet das Digitalplakat die Wiedergabe automatisch nach 15 Sekunden, wenn zuvor bereits Inhaltsdienste konfiguriert wurden. Die

automatische Wiedergabe kann durch Klicken auf die Schaltäche während

des Herunterzählens abgebrochen werden.

Um das Menü Advanced Setting (Erweiterte Einstellungen) aufzurufen, klicken Sie auf die Schaltäche Advanced (Erweitert).

2.3. Gerät mit dem Netzwerk verbinden

Drahtlosverbindung

1. Klicken Sie auf die Einstellung Wireless LAN (WLAN). Die

Kongurationsschnittstelle für Drahtlosverbindungen wird aufgerufen.

2. Klicken Sie wie nachstehend dargestellt auf die Schaltäche ON/

OFF (EIN/AUS), um die Drahtlosschnittstelle zu aktivieren (Ethernet wird getrennt, wenn das Digitalplakat eine Verbindung zu einem Drahtlosnetzwerk herstellt).
