ViewSonic E96f+ User Manual

ViewSonic

E96f+/E96f+B/E96f+SB

CRT Monitor

®

- User Guide

- Guide de l’utilisateur

- Bedienungsanleitung

- Guía del usuario

- Guida dell’utente

- Guia do usuário

- Användarhandbok

- Käyttöopas

- Podręcznik użytkownika

- Руководство пользователя

- 使用手冊

- 使用手冊

-

ViewSonic

®

Mallin numero: VS10794

Sisällysluettelo

Hyväksyntä ..................................................................................................... 1

Important Safety Instructions .......................................................................... 2

Copyright-tiedot ............................................................................................... 3

Tuotteen rekisterönti ....................................................................................... 3

Aluksi

Pakkauksen sisältö ......................................................................................... 4

Varotoimet ...................................................................................................... 4

Pika+asennus ................................................................................................. 5

Näytöon käyttö

Ajastustilan määrittäminen ............................................................................. 6

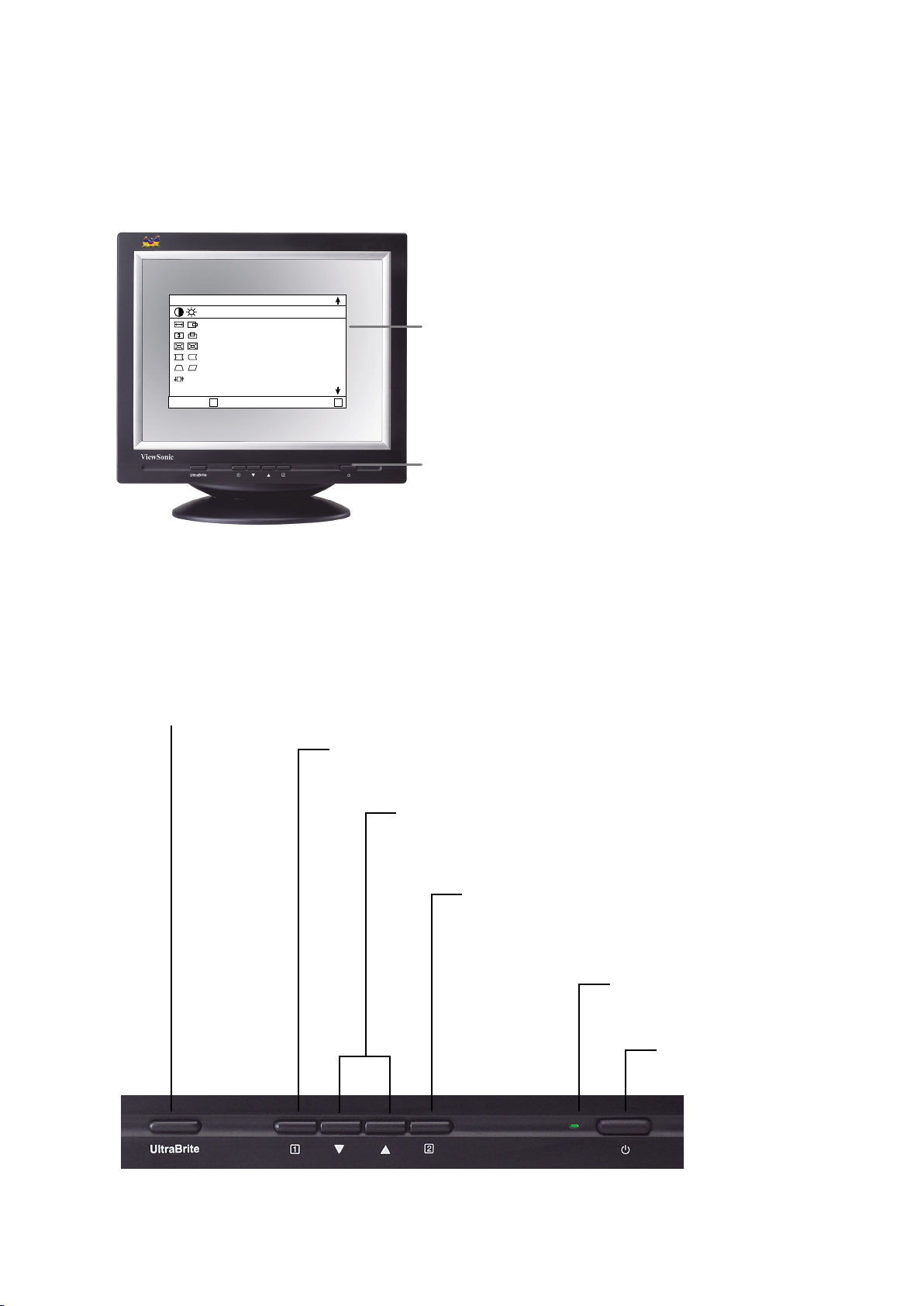

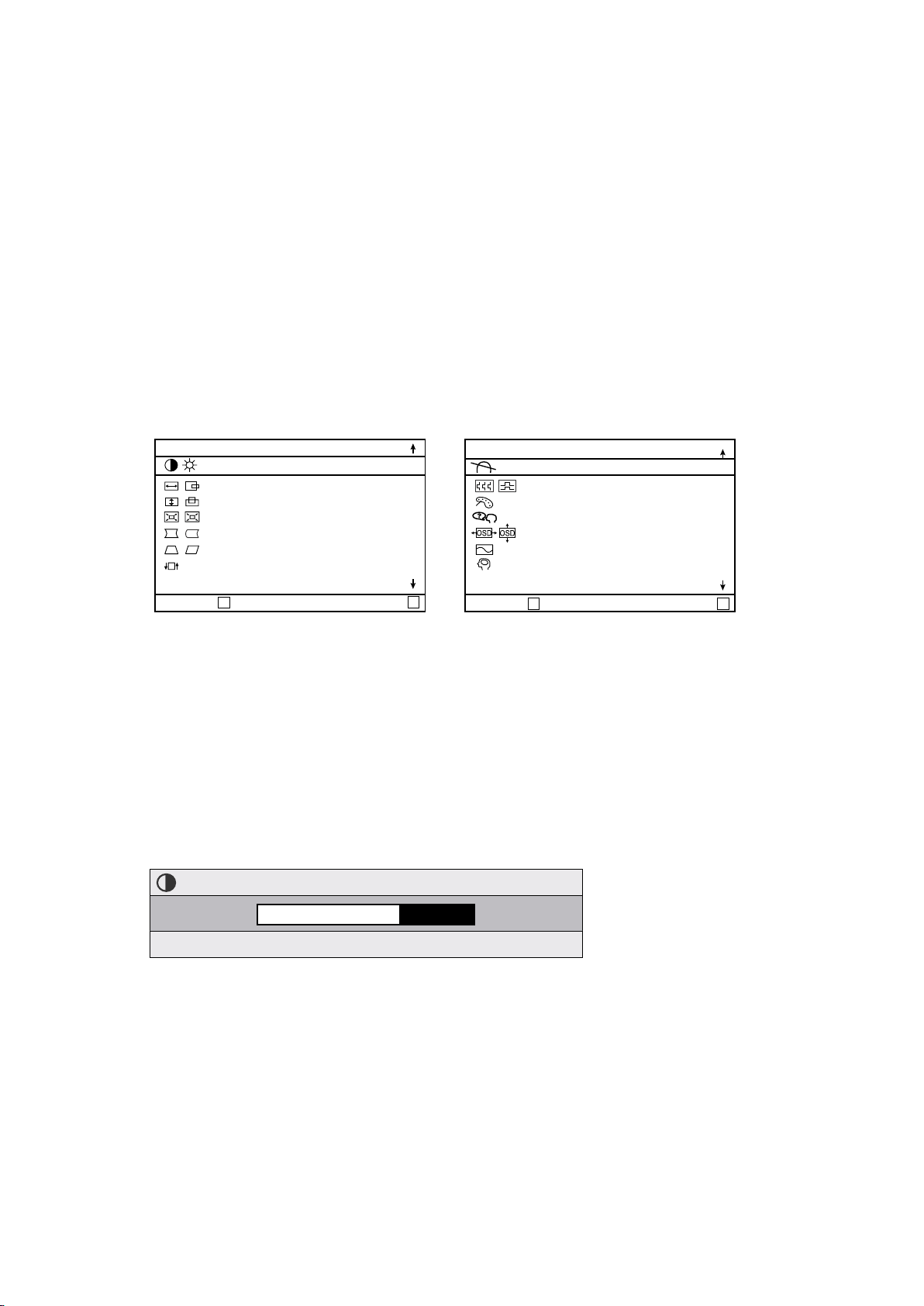

Näytön kuvan säätäminen .............................................................................. 7

OSD Lock-asetukset (OSD+lukitusasetukset) ................................................ 8

Päävalikon (Main Menu) säätimet .................................................................. 9

Muut tiedot

Tekniset tiedot ................................................................................................ 11

Vianmääritys .................................................................................................. 12

Asiakastuki ..................................................................................................... 13

Näytön puhdistaminen ................................................................................... 14

Rajoitettu takuu ............................................................................................... 15

ViewSonic E96f+/E96f+B/E96f+SB

Hyväksyntä

Yhdysvaltoja varten

Tämä laite on testattu ja todettu olevan FCC:n sääntöjen kohdan 15 digitaalilaitteiden
luokituksen B mukainen. Nämä rajat on suunniteltu antamaan kotikäytössä riittävän suojan
vahingollisia sivuvaikutuksia vastaan. Tämä laite tuottaa, käyttää ja voi säteillä radiotaajuista
energiaa ja jos sitä ei ole asennettu tai käytetä ohjeiden mukaisesti, se voi aiheuttaa häiriöitä
radioliikenteeseen. Ei ole kuitenkaan takeita siitä ettei yksittäisessä asennuksessa esiintyisi
häiriöitä. Jos laite aiheuttaa häiriöitä radio- tai tv-lähetyksiin, ne voidaan varmistaa
kytkemällä laite pois päältä ja takaisin päälle. Häiriöiden poistamiseksi suositellaan seuraavia
toimenpiteitä:

• Vaihda vastaanottimen antennin asentoa ja paikkaa.

• Siirrä laite kauemmaksi vastaanottimesta.

• Liitä laite pistorasiaan, joka kuuluu eri piiriin kuin vastaanottimen pistorasia.

• Ota yhteyttä myyjään tai kokeneeseen radio/TV-asentajaan.

FCC-varoitus

Varmistaaksesi jatkuvan FCC-sopivuuden, käytä maadoitettua virtajohtoa ja kaapeleita,
jotka ovat laitteen mukana tai erillisesti määritelty. Samoin mikä tahansa luvaton muutos
tai modifikaatio, jota ei ole vastuussaolevan osapuolen taholta erikseen hyväksytty, saattaa
mitätöidä käyttäjän oikeuden käyttää tätä laitetta.

Kanadaa varten

Tämä luokan B digitaalinen laite täyttää kaikki Kanadan häiriötä aiheuttavia laitteita
koskevat säädökset.

Cet appareil numéique de la Classe B repecte toutes les exigences du Règlement sur le
matériel brouilleur du Canada.

CE sopivuussääntöjä Euroopan maille

CE-hyväksytty

Tämä laite on EEC direktiivin 89/336/EEC vaatimusten mukainen, kuten
kohdissa 92/31/EEC ja 93/68/EEC Art.5 elektromagneetista yhteensopivuutta
koskien on määritelty sekä direktiivin 73/23/EEC mukainen kuten kohdassa
93/68/EEC Art.13 turvallisuutta koskien on määritelty.

User Information for all Countries

Notice: Use the cables which are included with the unit or specified.

ViewSonic

E96f+/E96f+B/E96f+SB

1

Important Safety Instructions

1. Lue nämä ohjeet.

2. Säilytä nämä ohjeet.

3. Ota huomioon kaikki varoitukset.

4. Noudata kaikkia ohjeita.

5. Älä käytä tätä laitetta veden lähellä. Varoitus: Tulipalon tai sähköiskun vaaran

vähentämiseksi älä altista tätä laitetta sateelle tai kosteudelle.

6. Puhdistetaan vain kuivalla kankaalla.

7. Älä tuki ilma-aukkoja. Asenna valmistajan ohjeiden mukaisesti.

8. Älä asenna laitetta lähelle lämpölähteitä kuten esimerkiksi läm pöpatteria,

lämpörekisteriä tai uunia sekä muita laitteita (kaiuttimet mukaanlukien) jotka tuottavat
lämpöä.

9. Älä jätä huomiotta polarisoidun tai maadoitetun pistokkeen turvarakennetta.

Polarisoidussa pistokkeessa on kaksi terää joista toinen on leveämpi. Maadoitetussa
pistokkeessa on kaksi terää ja kolmas pistoke, joka on maadoitusta varten. Leveä terä ja
kolmas piikki on turvatae. Jos pistoke ei sovi sähkörasiaasi, ota yhteyttä sähkömieheen,
joka vaihtaa sähkörasian pistokkeeseen sopivaksi.

10 Varmista että virtajohdon yli ei kävellä tai ettei sitä puristeta varsinkaan pistoke- ja

liitinkohdista, sekä laitteesta ulostulevista kohdista. Varmista että virtalähde on lähellä
laitetta helposti saavutettavissa.

Käytä ainoastaan valmistajan määrittelemiä liitännäisiä/apulaitteita.

11.

12. Käytä ainoastaan rattaiden, jalustan, kolmijalan, kannattimen tai pöydän

kanssa, joka on valmistajan määrittelemä. Käyttäessäsi rattaita, ole varovainen
liikuteltaessa laite/ratasyhdistelmää, jotta välttyisit vahingolta sen kaatuessa.

13. Irroita laitteen virtajohto, jos et käytä sitä pitkään aikaan.

14. Ota yhteyttä ainoastaan valtuutettuun huoltoon. Sinun tulee ottaa yhteyttä huoltoon,

jos laite vahingoittuu esimerkiksi virtajohto tai pistoke vahingoittuu, nestettä kaatuu
laitteen päälle tai tavaroita kaatuu laitteeseen, laite joutuu sateeseen tai kostuu, ei toimi
normaalisti tai putoaa.

ViewSonic

E96f+/E96f+B/E96f+SB

2

Copyright-tiedot

Copyright© ViewSonic® Corporation, 2006. Kaikki oikeudet pidätetään.
Macintosh ja Power Macintosh ovat Apple Computer, Inc:n rekisteröityjä tavaramerkkejä.
Microsoft, Windows, Windows NT ja Windows logo ovat Microsoft Corporationin

rekisteröityjä tavaramerkkejä Yhdysvalloissa ja muissa maissa.
ViewSonic, kolmen linnun logo, OnView, ViewMatch ja ViewMeter ovat ViewSonic

Corporationin rekisteröityjä tavaramerkkejä.
VESA on Video Electronics Standards Associationin rekisteröity tavaramerkki. DPMS ja

DDC ovat VESA:n tavaramerkkejä.
ENERGY STAR

tavaramerkki.
Vastuuvapauslauseke: ViewSonic Corporation ei ole vastuussa tämän oppaan teknisistä

tai painovirheistä tai puutteista eikä satunnaisista tai välillisistä vahingoista, jotka johtuvat
tämän materiaalin toimittamisesta tai tämän tuotteen toimivuudesta tai käytöstä.

Jatkuvan tuotekehittelyn johdosta ViewSonic Corporation pidättää oikeuden muuttaa tuotteen
teknisiä tietoja ilman eri ilmoitusta. Tämän asiakirjan sisältämiin tietoihin voidaan tehdä
muutoksia ilman eri ilmoitusta.

®

on U.S. Environmental Protection Agencyn (EPA) rekisteröity

Tämän asiakirjan osia ei saa kopioida, jäljentää tai välittää millään tavalla mihinkään
tarkoitukseen ilman ViewSonic Coprorationin etukäteen antamaa kirjallista lupaa.

Tuotteen rekisteröinti

Rekisteröi tuotteesi ViewSonicin internet-sivuilla, jotka sisältävät lisätietoja tuotteesta ja

®

tietoja uusista ja tulevista tuotteista osoitteessa: www.viewsonic.com. ViewSonic
CD-levyltä voi tulostaa rekisteröintilomakkeen, jonka voi joko postittaa tai lähettää faksilla
ViewSoniciin.

Talleta seuraavat tiedot

Tuotteen nimi: E96f+/E96f+B/E96f+SB
ViewSonic 19” CRT Monitor
Mallin numero: VS10794
Dokumentin numero: E96f+/E96f+B/E96f+SB-1_UG_FIN Rev. 1E 01-17-06
Sarjanumero: __________________________________________
Ostopäivä: __________________________________________

Tuotteen hävittäminen käyttöiän päätyttyä

Wizard

Ympäristönsuojelu on tärkeää ViewSonicille. Hävitä tämä tuote oikein käyttöiän päätyttyä.
Kysy paikalliselta jätehuoltoyhtiöltä lisätietoja tuotteen hävittämisestä oikealla tavalla.

ViewSonic

E96f+/E96f+B/E96f+SB

3

Aluksi

Onneksi olkoon ViewSonic® -värinäytön hankkimisen johdosta.

Tärkeää! Säilytä alkuperäinen laatikko ja pakkausmateriaali myöhempää tarvetta varten.
HUOMAA: Sana ”Windows” tässä käyttöoppaassa viittaa seuraaviin Microsoftin

käyttöjärjestelmiin: Windows 95, Windows NT, Windows 98, Windows 2000, Windows Me
(Millennium) ja Windows XP.

Pakkauksen sisältö

Tuotepakkauksen sisältö:

• Värinäyttö

• DB-15 näyttökaapeli

• Virtajohto

• ViewSonic Wizard CD-ROM

• Kiire Alku Johdattaa (Quick Start Guide)

HUOMAA: CD-levyn pakkaus sisältää pikaoppaan ja CD-levyllä on käyttöoppaan PDF­tiedostot ja INF/ICM-näytön optimointitiedostot. INF tiedosto varmistaa yhteensopivuuden
Windows-käyttöjärjestelmien kanssa ja ICM-tiedosto (Image Color Matching) varmistaa
näytön värien tarkkuuden. ViewSonic suosittelee molempien tiedostojen asennusta.

Varotoimet

• Näyttöä on parasta katsella vähintään

45.72 cm:n etäisyydeltä.

• Näyttöä ei saa koskettaa sormilla.
Ihosta lähtevä rasva on vaikea poistaa.

• Takakantta ei saa koskaan irrottaa.
Näytön sisällä on korkeajännitteisiä
osia. Näiden osien koskettaminen voi
aiheuttaa vakavan loukkaantumisen.

• Vältä altistamasta näyttöä suoralle
a u r i n g o n v a l o l l e t a i m u u l l e
lämm önl ähteelle, mukaan lukien
avotuli. Näytön on oltava suunnattuna
poispäin suorasta auringonvalosta
häikäisyn estämiseksi.

• Käsittele näyttöä aina varovasti sitä
siirtäessäsi.

• N ä y t t ö o n s i j o i t e t t av a h y v i n
ilmastoituun tilaan. Älä aseta näytön
päälle mitään, mikä estää lämmön
riittävän haihtumisen.

• Varmista, että näytön ympärillä oleva
alue on puhdas ja kuiva.

• Näyttöä ei saa pitää magneettien,
moottorien, muuntajien, kaiuttimien tai
televisioiden lähellä.

• Näytön, näyttökaapelin tai virtajohdon
päälle ei saa asettaa painavia esineitä.

• Jos näytöstä tulee savua, epätavallisia
ääniä tai outoa hajua, katkaise heti
virta näytöstä ja soita jälleenmyyjälle
tai ViewSonicille. Näytön käytön
jatkaminen näissä olosuhteissa on
vaarallista.

ViewSonic

E96f+/E96f+B/E96f+SB

4

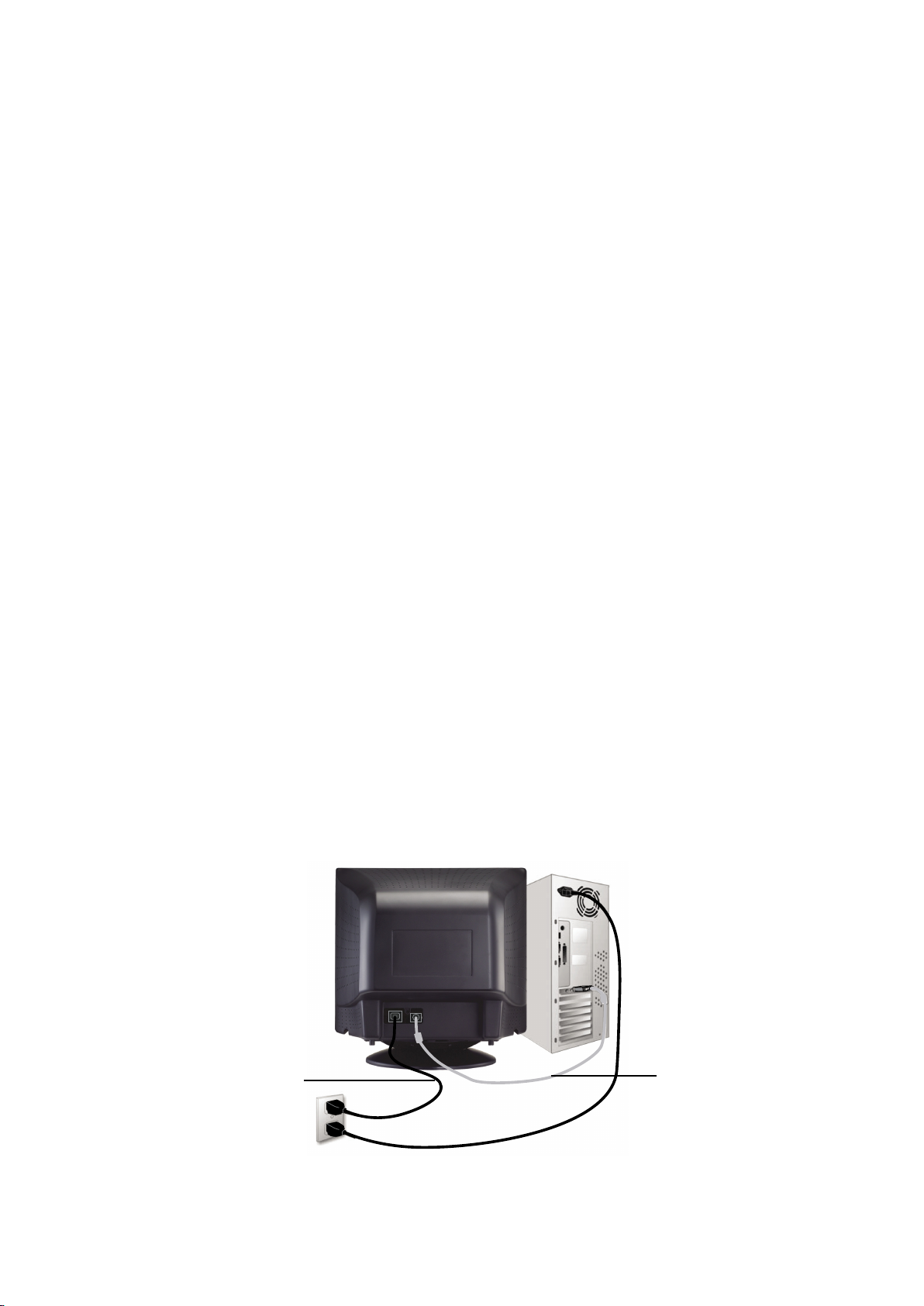

Pika-asennus

1. Virtajohton kytkeminen

Kytke virtajohto kunnolla maadoitettuun

vaihtovirtapistorasiaan.

2. Näyttökaapelin kytkeminen

• Varmis ta, et tä sek ä näy tön et tä

tietokoneen virta on pois päältä.

• Näyt tök aapel in kiin nit t äm inen

tietokoneeseen.

Macintosh

®

käyttäjille: G3:a vanhempiin
malleihin tarvitaan Macintosh-sovitin.
Liitä sovitin tietokoneeseen ja kytke
näyttökaapeli sovittimeen.

Voit tilata ViewSonicin

®

Macintosh­sovittimen ViewSonicilta. Katso ”
Asiakastuki” sivulla 13.

3. Vi rran kytk emine n nä yttöö n ja
tietokoneseen

Kytke virta ensin näyttöön ja sitten

tietokoneeseen. Tämä järjestys (näyttö
ennen tietokonetta) on erittäin tärkeä.

H uomautus: Tä ss ä v a i he es sa

Windowskäyttäjät voivat saada viestin,
jossa pyydetää n asentamaa n INF­tiedosto.

4. Asenna näytön optimointitiedostot
(INF- ja ICM-tiedostot)

(1) Aseta ViewSonic Wizardin CD-levy

tietokoneen CD-levyasemaan.

Huomautus: Jos tietokoneessa ei ole

CD- asemaa, katso kohtaa ”Asiakastuki”

sivulla 13.

Odota, kunnes CD-levy käynnistyy

automaattisesti.

Huomautus: Jos CD-levy ei käynnisty

automaat tis est i: kak soi sna psa uta
CD -l ev yn ku va ketta Wi nd ow si n
Resurssienhallinnassa ja kaksoisnapsauta
viewsonic.exetiedostoa.

Noudata näyttöön tulevia ohjeita.

5. Windows: Ajastuksen määrittäminen
tila (tarkkuus ja virkistystaajuus)

Esimerkiksi: 1024 X 768 @ 85Hz.
Katso tarkkuuden ja virkistystaajuuden

m u u t tamis ta k o s k e v i a ohje it a
grafiikkakortin käyttöoppaasta.

Asennus on valmis. Nauti uudesta

ViewSonic-värinäytöstäsi.

Asiakaspalvelutarpeita varten: tulosta

tämä käyttöopas ja kirjoita sarjanumero
kohtaan ”Säilytettäviä tietoja” sivulla 3.
(Katso tietoja näytön takaa.)

To register your product go online to
Rekisteröi tuotteesi Internetissä

osoitteessa www.viewsonic.com.
ViewSonic Wizard CD-levyltä voit

myös tulostaa rekisteröintilomakkeen,
jonka voit lähettää postissa tai faksilla
ViewSonicille.

®

Näyttöjohto

näytöstä

tietokoneeseen

Vaihtovirtapistorasia

ViewSonic

E96f+/E96f+B/E96f+SB

Ti eto konee n
virtajohto

5

Näytön käyttö

Ajastustilan määrittäminen

Näyttötilan asettaminen on tärkeää, jotta kuvan laatu voidaan maksimoida ja silmien
väsyminen on mahdollisimman vähäistä. Näyttötila muodostuu resoluutiosta (esimerkiksi
1024 x 768) ja virkistystaajuudesta (tai vaakataajuudesta, esimerkiksi 85 Hz). Näyttötilan
asettamisen jälkeen käytä OSD-säätimiä näyttökuvan säätöön.

Saat parhaan kuvan laadun asettamalla näytön ajastustilaksi:

VESA 1280 x 1024 @ 75 Hz.

TNäyttötilan asettaminen:

1. Aseta resoluutio: Napsauta hiiren oikealla painikkeella Windowsin työpöytää >

Ominaisuudet > Asetukset > säädä resoluutio.

2. Aseta virkistystaajuus: Katso lisätietoja tietokoneen grafiikkakortin käyttöoppaasta.

Varoitus: Älä aseta tietokoneen grafiikkakortin virkistystaajuutta 85Hz/1280 x 1024@75Hz

korkeammaksi; koska suurempi virkistystaajuus saattaa pysyvästi vahingoittaa CRT display­näyttöä.

ViewSonic

E96f+/E96f+B/E96f+SB

6

Näytön kuvan säätäminen

M A I N M E N U 1

E X I T

:

S E L E C T :

C O NT RA ST /B R IG HT NE SS

H. S IZ E / P OS IT IO N
V.

S IZ E / P OS IT IO N
ZO OM
PI NC US HIO N / BA LA NC E
TR AP EZ OID / P AR AL LE L
TI L

T

1

2

Etupaneelin painikkeilla voit tuoda esiin ja säätää OSD-asetuksia, jotka näkyvät näytössä.
OSD-säätimien selitykset ovat seuraavan sivun ylälaidassa ja määritelmät ovat kohdassa
“Päävalikon (Main Menu) säätimet” sivulla 9.

Päävalikko jossa
OSD-säätimet

Alla lähikuva näytön

e tupaneelista

Vaihtaa moodeille normaali, UltraBrite 3x ja UltraBrite 5x.
“Normaali : Teksti /Taulukko” : Kun valitset tämän kirkkaustason asetuksen seuraavat- ja

taulukko-sovellutukset esitetään standardilla 120 nitin CRT-kirkkaudella.
“Ultrabrite 3x : Grafiikka/Peli” : Kun valitset tämän UltraBriteTM-asetuksen graafiset

sovellutukset ja pelit esitetään optimilla näyttösuorituksella aina 260 nitin kirkkauteen saakka.
“Ultrabrite 5x : Video/Elokuva/DVD” : Kun valitset tämän UltraBriteTM-asetuksen

optimoidut videoesitys-sovellukset esitetään aina 450 nitin kirkkauteen saakka.

Näyttää päävalikon tai poistuu ohjausnäytöltä ja säästää
säädöt.

• Siirtyy valikon valintojen välillä ja säätää esillä
olevaa säädintä.

• Näyttää korostettuna olevan säätimen
ohjausnäytön.

• Vaihtaa joillakin näytöillä myös kahden
säätimen välillä.

Virta- valo
Vihreä = PÄÄLLÄ
Oranssi = virransäästö

Virta-kytkin

ViewSonic

E96f+/E96f+B/E96f+SB

7

OSD Lock -asetukset (OSDlukitusasetukset)

M A I N M E N U 1

E X I T :

S E L E C T :

C O NT RA ST / B R I GH TN ES S

H. S I ZE / P O SI T IO N
V.

SI Z E / P OS I TI O N
ZOO M
PIN C U SH I O N / B A LA N C E
TRA P E ZO I D / PAR AL L EL
TIL

T

1

2

M A I N M E N U 2

E X I T :

S E L E C T :

D U GA US S

H/V MO I R E
VIE W M ATC H C OL O

R
LAN G U AG E
OSD P OS I T IO N
VIE W M ET E R
MEM O R

Y RE C A LL

1

2

EXIT : 1 BRIGHTNESS : 2

CONTRAST

Voit käyttää näyttökuvan (OSD) lukitustoimintoa (OSD LOCK) kuva-asetusten ei-toivottujen
muutosten välttämiseksi.

• OSD Lock (näytön kuvan lukitus): Paina ja pidä alhaalla näytön LOCK” (näyttökuva

lukittu) tulee näkyviin lyhyeksi aikaa osoittamaan, että näyttökuvan asetukset on lukittu.
etupuolella olevia painikkeita [1] 10 sekunnin ajan. Sanoma ”OSD

• OSD Unlock (näytön kuvan lukituksen poisto): Paina ja pidä alhaalla painikkeita

[1] 10 sekunnin ajan. Sanoma ”OSD UNLOCK” (näyttökuvan lukitus poistettu) tulee
näkyviin lyhyeksi aikaa osoittamaan, että näyttökuvanasetusten lukitus on poistettu.

Näytön kuvan säätäminen:

1. Tuo esille päävalikko (Main Menu) painamalla painiketta [1].

2. Valitse säädettävä ominaisuus painamalla näytön etupaneelin nuolinäppäimiä, jolloin

valinta siirtyy vaihtoehtojen läpi. Kun haluamasi ominaisuus näkyy korostettuna, paina
painiketta [2].

Huomautus: Jotkin päävalikon (Main Menu) säätimet näkyvät pareina, kuten Contrast/
Brightness (kontrasti/kirkkaus). Näytön asetusnäyttö (esimerkki on alla kohdassa 3).
Siirry parin toiseen ominaisuuteen painamalla painiketta [2].

3. Säädä valittua ominaisuutta, kuten alla olevassa esimerkissä CONTRAST (kontrasti),

painamalla nuolinäppäimiä.

4. Tallenna säätöjen asetukset ja sulje valikko painamalla painiketta [1] kahdesti.

ViewSonic

E96f+/E96f+B/E96f+SB

8

Päävalikon (Main Menu) säätimet

Säädä alla kuvattuja valikon kohteita käyttämällä ylös- ja alaspainikkeita ▲ ja ▼.

Säädin Selitys

__________________________________________________________________________________

Contrast (kontrasti) säätää näytön kuvan taustan (mustan tason)
ja edustan (valkoisen tason) välistä eroa.

Brightness (kirkkaus) säätää näytön kuvan taustan mustaa tasoa.

Zoom (zoomaus) suurentaa ja pienentää koko näytön kuvaa.

Horizontal Position (sijainti vaakasuunnassa) siirtää näytön

kuvaa vasemmalle tai oikealle.

Horizontal Size (vaakakoko) säätää näytön kuvan leveyttä.

Vertical Position (sijainti pystysuunnassa) siirtää näytön

kuvaa ylös- tai alaspäin.

Vertical Size (pystykoko) säätää näytön kuvan korkeutta.

Pincu s hio n ( tyy nyvä äri s tym ä ) käyristää näytön k uvan

pystyreunoja.

Pin Ba la n ce (k uv an ta ip um a) k äy ri st ää näytö n ku va n
pystyreunoja vasemmalle tai oikealle.

Trapezoid (kuvan pystyreunojen yhdensuuntaisuus) säätää
näyttökuvan ylä- ja alareunan saman pituisiksi.

Parallel (rinnakkainen) kallistaa näytön kuvan pystyreunoja,
kunnes ne ovat samansuuntaiset.

OSD Position (kuvaruutunäytön sijainti), jonka avulla voit
liikuttaa kuvaruutuvalikoita ja ohjausnäyttöjä.

Rotates (kuvan kierto) kääntää koko näytön kuvaa.

ViewSonic

E96f+/E96f+B/E96f+SB

9

Säädin Selitys

__________________________________________________________________________________

Deg a us s ( ma g ne to in n in po is t o) poist aa ker ää ntyne et
magneettiset kentät, jotka voivat aiheuttaa epäsäännöllisiä värejä
näytön kuvien reunoissa. Voit poistaa magnetoinnin kahdella
eri tavalla: automaattisesti kytkemällä näytön virran päälle tai
manuaalisesti valitsemalla valikosta magnetoinnin poiston säätimen
(Degauss).

Kun magnetoinnin poisto on valittu valikosta, poista näytön
magnetointi manuaalisesti painamalla painiketta [2].

Tärkeä: Älä käytä magnetoinnin poistoa toistuvasti. Tämä voi
vahingoittaa näyttöä. Odota vähintään 20 minuuttia, ennen kuin
valitset tämän säätimen uudelleen.

ViewMatch® Color (Viewmatch-väri) tarjoaa useita väriasetuksia:
kolme esimääritettyä värilämpötilaa ja käyttäjän värin (User Color),
jonka avulla voit säätää punaista (R) ja sinistä (B) HUOMAUTUS:
Vihreä (G) on kiinteä. Tehtaan asetus tälle tuotteelle on 9300 K (9300

°

Kelvin).

9300K — Lisää sinistä näytön kuvaan viileämpisävyisen valkoisen

aikaansaamiseksi (käytetään useimpien toimistotilojen
loistevalaistuksessa).

6500K — Lisää punaista näytön kuvaan lämpimämmän valkoisen

ja syvemmän punaisen saamiseksi.

5000K— Lisää sinistä ja vihreää näytön kuvaan tummemman

värin aikaansaamiseksi.
User Color (käyttäjäväri)—
Yksilölliset säädöt punaista ja sinistä varten. Huomautus: Vihreä
on kiinteä.

Language (k i e l i ) valinnan avulla voit valita valikoissa ja
ohjausnäytöissä käytetyn kielen.

H. Moire (vaakaläike) vähentä pystysuuntaisia häiriökuvioita, jotka
näyttävät aaltoilulta, laineilta tai häiritseviltä taustavärikuvioilta.
Tällaiset häiriökuviot näkyvät selvimmin katsottaessa kuvia, joissa
on tiheä viivoitusta tai tarkkoja yksityiskohtia sisältäviä kuvioita.

V. Moire (pystyläike) vähentä vaakasuuntaisia häiriökuvioita, jotka
näyttävät aaltoilulta, laineilta tai häiritseviltä taustavärikuvioilta.
Tällaiset häiriökuviot näkyvät selvimmin katsottaessa kuvia, joissa
on tiheä viivoitusta tai tarkkoja yksityiskohtia sisältäviä kuvioita.

ViewMeter näyttää tietokoneen grafiikkakortilta tulevat (juova- ja
kenttä-) taajuudet.

Memo r y R e ca l l (m uis tis ta p a la u tu s ) palauttaa säädöt
alkuperäisiin tehdasasetuksiin, jos näyttö toimii tässä käyttöoppaassa
mainitussa tehdasasetteisessa ajastustilassa.

Poikkeus: Tämä säädin ei vaikuta muutoksiin, jotka on tehty User
Color (käyttäjän väri) -säätimellä.

ViewSonic

E96f+/E96f+B/E96f+SB

10

Mutt tiedot

Tekniset tiedot

Kaatodisädekuva
putki

Tulosignaali

Yhteensopivuus

Tarkkuus

Virta

Näyttöalue

Typpi
Pisteväli

Fosfori
Lasipinta

Näyttö
Synkr

PC
Macintosh

Suositus ja tuettu 1600 x 1200 @ 60 Hz

Jännite 100-240 VAC

Oletus
Täysi pyyhkäisy

1

19”(18.0” diagonaalinäyttöalue). 90O poikkeama, 22.5 mm Neck

0.20 mm vaakasuora, 0.13 mm pystysuora ja,

0.25 mm diagonaalinen pisteväli
Keskiitkä lyhyt P22 RGB-hohtoaika
TM~53.6%, hälkäisemätön, jeokasta,atpm

RGB analoginen (0.7/1.0 Vp-p, 75 Ohms)
fH:30-86 kHz, fv:50-160 Hz

TTL Sync.

VGA korkeintaan 1792 x 1344

1280 x 1024 @ 75 Hz
1024x 768 @ 75, 85 Hz
800 x 600 @ 85 Hz
640 x 480 @ 60, 85 Hz
640 x 400 @ 70 Hz
1280 x 1024 @ 60 Hz
1024 x 768 @ 75 Hz (Mac)
1152 x 870 @ 75 Hz (Mac)

50/60 (+/-3) Hz

352 mm(H) x 264 mm(V)
360 mm(H) x 270 mm(V)

Käyttöolosuhteet

Säilytysolosuhteet

Mitat

Paino

Määräykset

Eksponentti
aiheuttaja
KeuhkotautiTapa

1

. G3:a vanhemmissa Macintosh+malleissa tarvitaan Macintosh+sovitin. Voit tilata ViewSonic® Macintosh sovittimen

asiakaspalvelusta. Pidä tuotteen sarjanumero esillä, kun otat yhteyttä.

Huomautus : Täma tuote on suunniteltu käytettäväksi sen pllonuoliskon magneettisissa kentissä jossa se on ostettu.

Lämpötila
Kosteus
Korkes
merenpinnasta

Lämpötila
Kosteus
Korkes
merenpinnasta

Fyysiset
(näyttö)

Netto 18.0 kg / 39.68 naulaa (vain näyttö)

Ylle
Antaa yösija
Irti

0O C to 40O C (32O F to 104O F)
5% to 95% (ei tiivistymistä)
Korkeintaan 3 000 metriin saakka (10 000 jalkaan)

-40O C to 60O C (-40O F to 140O F)
5% to 95% (ei tiivistymistä)
Korkeintaan 12 000 metriin saakka (40 000 jalkaan)t

445 mm (L) x 424 mm (K) x 465 mm (S)

17.6” (L) x 16.7” (K) x 18.3” (S)

BSMI, CCC, PSB
CE, GS, ERGO, MPR II, GOST-R & Hygienic, SASO
UL/cUL, FCC-B, ICES-B, DHHS, NOM, TUV-S

< = 55 W (Typical for G mode)
< = 4 W (Oranssi LED)
< = 2 W

ViewSonic

E96f+/E96f+B/E96f+SB

11

Vianmääritys

Ei virtaa

• Varmista, että virtapainike (tai kytkin) on kytketty päälle.

• Varmista, että vaihtovirtajohto on kytketty oikein näytön takaosaan ja virtalähteeseen.

• Kytke toinen sähkölaite (esim. radio) virtalähteeseen tarkistaaksesi, että pistorasiassa on
oikea jännite.

Virta on päällä, mutta näytössä ei ole kuvaa

• Varmista, että näytön mukana toimitettu näyttökaapeli on tiukasti kiinni näytön
lähtöportissa tietokoneen takana. Jos näyttökaapelin toinen pää ei ole pysyvästi kiinni
näytössä, kiinnitä se tiukasti näyttöön.

• Säädä kirkkautta ja kontrastia.

• Tarkista, tarvitaanko sovitinta signaalin jatkuvuuden säilyttämiseksi grafiikkakortin ja
näytön välillä.

Välkyntä

• Näyttö ei saa tarpeeksi virtaa. Kytke näyttö toiseen pistorasiaan. Jos käytössä on
ylijännitesuoja, vähennä pistorasioihin kytkettyjä laitteita.

• Tarkista päävalikon ViewMeterista, että virkistystaajuus (kenttätaajuus) on 75 Hz tai
korkeampi. Katso ”Tekniset tiedot” sivulla 11.

• Poista näyttöä ympäröivältä alueelta kaikki laitteet, joita ympäröi magneettikenttä, kuten
radiot, ylijännitesuojat, suojaamattomat kaiuttimet, neonvalot, vaihtovirtamuuntajat,
tuulettimet jne.

• Varmista, että tietokoneesi grafiikkakortti voi käyttää lomittamatonta tilaa halutuilla
taajuuksilla. Jotta saisit grafiikkakortin tukemaan korkeampia virkistystaajuuksia, yritä
valita vähemmän värejä tai valitse pienemmät tarkkuudet.

Väärät tai epätavalliset värit

• Jos jokin väreistä (punainen, vihreä tai sininen) puuttuu, tarkista, onko näyttökaapeli
kytketty kunnolla. Kaapeliliittimen löystyneet tai katkenneet nastat voivat aiheuttaa
huonon yhteyden.

• Yhdistä näyttö toiseen tietokoneeseen.

• Valitse magnetoinnin poisto (Degauss) päävalikosta (Main Menu). Suorita tämä vain
kerran.

• Jos grafiikkakortti on vanha, ota yhteys ViewSonicin® asiakastukeen.

Koko näytön kuva vierii pystysuunnassa

• Varmista, että näytön syöttösignaalit ovat näytön määritettyjen taajuuksien rajoissa.

• Kokeile näyttöä toisessa virtalähteessä, tietokoneessa tai toisen grafiikkakortin kanssa.

• Kytke näyttökaapeli kunnolla kiinni.

Säätöpainikkeet eivät toimi

• Paina vain yhtä kerrallaan.

ViewSonic

E96f+/E96f+B/E96f+SB

12

Asiakastuki

Jos tarvitset teknistä tukea tai tuotepalvelua, katso osoitetietoja alla olevasta taulukosta tai
ota yhteyttä jälleenmyyjään.

Huomautus: Tarvitset tuotteen sarjanumeron, kun otat yhteyttä.

Maa/alue Web-sivusto

Suomi www.viewsoniceurope.com P= 09 2311 3413 [e-mail]

P = Puhelin
F = Faksi

Sähköposti

ViewSonic

E96f+/E96f+B/E96f+SB

13

Näytön puhdistaminen

• Varmista, että näytöstä on katkaistu virta.

• Älä koskaan suihkuta tai kaada nestettä suoraan näytön tai sen kotelon päälle.

Puhdista näyttö seuraavasti:

1. Pyyhi näyttö puhtaalla, pehmeällä ja nukkaamattomalla liinalla. Tämä poistaa pölyn ja

muut roskat.

2. Jos näyttö ei tule puhtaaksi, kaada pieni määrä lasinpuhdistusainetta,joka ei sisällä

ammoniakkia tai alkoholia, puhtaalle, pehmeälle ja nukkaamattomalle liinalle ja pyyhi
näyttö liinalla puhtaaksi.

Puhdista kotelo seuraavasti:

1. Käytä pehmeää, puhdasta liinaa.

2. Jos kotelo ei tule näin puhtaaksi, kaada pieni määrä mietoa hankaamatonta pesuainetta (ei

ammoniakkia tai alkoholia sisältävää) puhtaalle, pehmeälle ja nukkaamattomalle liinalle
ja pyyhi kotelon pinta liinalla puhtaaksi.

Vastuuvapautuslauseke:

ViewSonic

®

ei suosittele ammoniakin tai alkoholipohjaisten puhdistusaineiden käyttöä
näyttöruudun tai kotelon puhdistukseen. Joidenkin kemiallisten puhdistusaineiden on
ilmoitettu vahingoittavan näytön ruutua ja/tai koteloa.

®

ViewSonic

ei ole vastuussa vahingoista, jotka aiheutuvat ammoniakin tai alkoholipohjaisten

puhdistusaineiden käytöstä.

ViewSonic

E96f+/E96f+B/E96f+SB

14

Rajoitettu takuu

VIEWSONIC CRT-NÄYTÖT

Mitä takuu kattaa:

ViewSonic
osoittautuu olevan materiaalivika tai työn laadusta johtuva vika takuuaikana, ViewSonic

®

takaa, että sen tuotteissa ei ilmene materiaalivikoja tai työn laadusta johtuvia vikoja takuuaikana. Jos tuotteessa

®

korjaa tuotteen tai korvaa sen
samanveroisella tuotteella oman harkintansa mukaan. Vaihtotuote tai vaihto-osat voivat sisältä uudelleen valmistettuja tai
uusittuja osia tai komponentteja.

Kuinka kauan takuu on voimassa:

ViewSonic

®

Monitori-tuotteilla on kolmen (3) vuoden takuu johon kuuluvat kaikki muut osat paitsi näyttöputki,

sekä kolmen (3) vuoden takuu työlle lukien tuotteen ensimmäisestä asiakasostopäivästä lähtien.

Ketä takuu suojaa:

Tämä takuu on voimassa vain tuotteen ensimmäiselle ostajalle.

Mitä tämä takuu ei kata:

1. Tuotetta, jonka sarjanumero on hangattu pois, muutettu tai poistettu.

2. Vahinkoja, vaurioita tai viallista toimintaa, joka aiheutuu seuraavista tekijöistä:

a. Onnettomuus, vä rinkäyttö, huolimattomuus, tulipalo, vesi, salama tai muut luonnonilmiöt, luvaton tuotteen muuntelu

tai tuotteen mukana toimitettujen ohjeiden laiminlyönti.

b. Muiden kuin ViewSonic® in valtuuttamien henkilöiden tekemät korjaukset tai korjausyritykset.
c. Tuotteen vahingoittuminen kuljetuksen aikana.
d. Tuotteen poisto tai asennus.
e. Tuotteen ulkoiset tekijät, kuten sähkövirran vaihtelut tai katkeaminen.
f. Muiden kuin ViewSonic®in teknisiä erittelyjä vastaavien osien tai tarvikkeiden käyttö.
g. Normaali kuluminen.
h. Mikä tahansa muu syy, joka ei liity tuotteen tekovikaan.

3. Tuotteet joissa ilmenee ns. “kuvan palamis”-tila, joka on seurausta siitä että liikkumaton kuva on ollut näytöllä liian

pitkään.

4. Poiston, asennuksen ja käyttö n asetuksen palvelumaksut.

Kuinka saat palvelua:

1. Pyyd tietoja takuunalaisesta huollosta ottamalla yhteytt ViewSonic® in asiakastukeen. Sinun on annettava tuotteen

sarjanumero.

2. Takuunalaisen huollon saamiseksi sinun on annettava seuraavat tiedot: (a) alkuperäinen päivätty ostotosite, (b) nimesi, (c)

osoitteesi, (d) ongelman kuvaus ja (e) tuotteen sarjanumero.

3. Vie tai lähetä tuote rahti maksettuna alkuperäisessä pakkauksessa valtuutettuun ViewSonic® huoltokeskukseen tai

ViewSonic

4. Pyydä lisätietoja tai lähimmän ViewSonic® -huoltokeskuksen osoite ViewSonic® ilta.

®

ille

Implisiittisiä takuita koskeva rajoitus:

Tässä kuvatun takuun lisäksi ei ole olemassa mitä n muita takuita, ei ilmaistuja eikä oletettuja, mukaan lukien oletettu takuu
myytävyydestä ja sopivuudesta johonkin tiettyyn tarkoitukseen.

Vahinkojen poissulkeminen:

ViewSonic

®

in Vastuu Rajoittuu Tuotteen Korjauksen Tai Korvauksen Hintaan.

ViewSonic® Ei Ole Vastuussa Seuraavista:

1. Toiseen Tuotteeseen Kohdistuva Vahinko, Joka Aiheutuu Tuotteen Valmistusviasta,vahingot, Jotka Perustuvat

Epämukavuuteen, Tuotteen Käytön Menetykseen, Ajan Menetykseen, Voittojen Menetykseen, Liikemahdollisuuden
Menetykseen, Liikearvon Menetykseen, Liikesuhteiden Keskeytykseen Tai Muuhun Kaupalliseen Menetykseen, Vaikka
Sellaisten Vahinkojen Mahdollisuudesta Olisi Ilmoitettu.

2. Mitkä N Muut Vahingot, Joko Satunnaiset, Seurannaiset Tai Muunlaiset.

3. Mikä N Asiakasta Tai Kolmatta Osapuolta Vastaan Esitetty Korvausvaatimus.

Valtion lain voimassaolo:

Tämä takuu antaa sinulle tietyt lailliset oikeudet. Sinulla voi olla myös muita oikeuksia, jotka vaihtelevat hallintoalueittain.
Joillakin hallintoalueilla ei sallita oletettujen takuiden rajoituksia ja/tai satunnaisten tai seurannaisten vahinkojen poissulkua,
joten yllä olevat rajoitukset ja poissulkemiset eivät välttämättä koske sinua.

Myynti USA: n ja Kanadan ulkopuolella:

Pyydä takuutietoja ja huoltoa ViewSonic
ViewSonic

®

iin tai paikalliseen ViewSonic® in jälleenmyyjään.

®

in USA:n ja Kanadan ulkopuolella myydyille tuotteille ottamalla yhteyttä

Warranty_VSMON Rev. 1c 1 of 1

4.3: ViewSonic CRT Monitor Warranty Release Date: 03-31-05

ViewSonic

E96f+/E96f+B/E96f+SB

15

ViewSonic

®
