CDE4320 Affichage commercial

Manuel utilisateur

Modèle N° VS17890

Merci d'avoir choisi ViewSonic

En tant que leader mondial de solutions visuelles, ViewSonic se consacre à dépasser les attentes du monde en matière d’évolution technologique, d’innovation et de simplicité. Chez ViewSonic, nous pensons que nos produits peuvent avoir un impact positif dans le monde et nous sommes convaincus que le produit ViewSonic que vous avez choisi vous servira correctement.

Une fois de plus, merci d’avoir choisi ViewSonic !

Informations de conformité

Cette section aborde toutes les exigences et déclarations relatives aux réglementations. Les applications correspondantes confirmées doivent correspondre aux étiquettes de la plaque signalétique et aux marquages associés sur l'appareil.

Déclaration de la FCC

Cet appareil est conforme à l'alinéa 15 du règlement de la FCC. Son utilisation est soumise aux deux conditions suivantes : (1) cet appareil ne doit pas causer d’interférence nuisible et (2) cet appareil doit accepter toutes les interférences reçues, y compris les interférences pouvant causer un fonctionnement non souhaité.

REMARQUE : Cet équipement a été testé et déclaré conforme aux limites pour un appareil numérique de classe B, conformément à la section 15 de la réglementation de la FCC. Ces limitations ont été conçues pour garantir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre des radiofréquences et, s'il n'est pas installé et utilisé conformément aux instructions, peut provoquer des interférences nuisibles aux communications radio. Cependant, nous ne pouvons garantir que des interférences ne se produiront pas dans une installation particulière. Si cet appareil cause des interférences nuisibles à la réception de la radio ou de la télévision, ce que vous pouvez facilement observer en éteignant et en rallumant l’appareil, nous vous encourageons à prendre une ou plusieurs des mesures correctives suivantes :

• Modifier l'orientation ou la position de l'antenne de réception.

• Augmenter l'espace entre l’équipement et le récepteur.

• Brancher l’équipement sur une autre prise ou un autre circuit que celle/celui sur laquelle/lequel le récepteur est branché.

• Consulter le revendeur ou un technicien radio/télévision expérimenté pour obtenir de l’aide.

Avertissement : Tout changement ou modification non expressément approuvé par les autorités responsables de la conformité peut révoquer le droit de l'utilisateur à employer l'appareil en question.

CAN ICES-3 (B)/NMB-3(B) Conformité à la CE pour les pays européens

Cet appareil est conforme à la directive EMC 2014/30/UE et à la directive sur les basses tensions 2014/35/UE.

AVERTISSEMENT : Cet équipement est conforme à la Classe B de la norme EN55032. Dans un

environnement résidentiel, cet équipement peut causer des interférences radio.

Les informations suivantes sont uniquement pour les pays de l'UE :

La marque présentée à droite est conforme à la directive 2012/19/UE relative aux Déchets d’équipements électriques et électroniques (DEEE). La marque indique l’obligation de ne PAS mettre l’équipement au rebut comme un déchet ménager non trié, mais d’utiliser les systèmes de retour et de collecte conformément aux lois locales.

Déclaration de conformité RoHS2

Ce produit a été conçu et fabriqué conformément à la directive 2011/65/UE du Parlement et du Conseil Européens concernant la restriction d'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques (directive RoHS2) et est réputé respecter les valeurs de concentration maximale émises par le Comité européen d’ Adaptation Technique (TAC), comme indiqué ci-dessous :

Substance

Plomb (Pb) 0,1% < 0,1% Mercure (Hg) 0,1% < 0,1%

Cadmium (Cd) 0,01% < 0,01% Chrome hexavalent (Cr6+) 0,1% < 0,1% Biphényles polybromés (PBB) 0,1% < 0,1% Diphényléthers polybromés (PBDE) 0,1% < 0,1% Phtalate de bis (2-éthylhéxyl) (DEHP) 0,1% < 0,1% Phtalate de butyle benzyle (BBP) 0,1% < 0,1% Phtalate de dibutyle (DBP) 0,1% < 0,1% Phtalate de diisobutyl (DIBP) 0,1% < 0,1%

Concentration maximale proposée

Concentration réelle

Certains composants des produits mentionnés ci-dessus sont exemptés de l'annexe III des directives RoHS2, comme indiqué ci-dessous : Voici des exemples de composants exemptés :

1. Le plomb en tant qu'élément d'alliage dans l'aluminium contenant jusqu'à 0,4 % de plomb en poids

2. L’alliage de cuivre contenant jusqu'à 4 % de plomb en poids

3. Le plomb dans les soudures à haute température de fusion (c.-à-d. les alliages à base de plomb contenant 85 % ou plus de plomb en poids)

4. Les composants électriques et électroniques contenant du plomb dans un verre ou une céramique autres que les céramiques diélectriques des condensateurs, par ex. les dispositifs piézoélectroniques, ou dans un composé à matrice de verre ou de céramique

Déclaration ENERGY STAR

ENERGY STAR® est un programme volontaire de l'Environmental Protection Agency des ÉtatsUnis qui aide les entreprises et les particuliers à économiser de l'argent et à protéger notre climat grâce à une efficacité énergétique supérieure. Les produits homologués ENERGY STAR® réduisent les émissions de gaz à effet de serre en suivant des directives strictes en matière d'efficacité énergétique établies par la U.S. Environmental Protection Agency (« Agence américaine de protection de l’environnement »).

En tant que partenaire ENERGY STAR®, ViewSonic est déterminé à respecter les directives ENERGY STAR® et à utiliser le logo ENERGY STAR® sur tous les modèles homologués.

Le logo suivant apparaît sur tous les modèles homologués ENERGY STAR® :

REMARQUE : Les fonctions d'économie d'énergie réduisent considérablement la consommation d'énergie lorsque le produit n'est pas utilisé. L'économie d'énergie permet à l'appareil de passer automatiquement en mode "Veille" à faible consommation électrique après une période d'inactivité définie. Les fonctions d'économie d'énergie basculent également le mode en Veille ou Arrêt dans les 5 minutes suivant la déconnexion de l'ordinateur hôte. Veuillez noter que tout changement dans les réglages d'économie d'énergie augmentera la consommation d'énergie.

Consignes de sécurité

POUR DES PERFORMANCES OPTIMALES, VEUILLEZ NOTER LES CONSIGNES SUIVANTES QUAND VOUS RÉGLEZ ET UTILISEZ LE MONITEUR COULEUR LCD :

• NE RETIREZ PAS L'ARRIÈRE DU BOÎTIER DU MONITEUR. Aucune pièce réparable par l'utilisateur ne se trouve à l'intérieur. Ouvrir ou retirer les couvercles peut vous exposer à un danger de décharge électrique ou à d'autres dangers. Pour tout entretien, veuillez vous

adresser à du personnel qualié.

• Ne pas laisser couler de liquide dans le boîtier et ne pas utiliser votre moniteur à proximité de l'eau.

• Ne pas insérer d'objets d'aucune sorte par les ouvertures du boîtier, ils pourraient entrer en contact avec des points à haut voltage, ce qui peut être nuisible ou fatal ou pourrait provoquer des électrocutions, des incendies ou des pannes de l'équipement.

• Ne placez aucun objet lourd sur le cordon d'alimentation. Un cordon endommagé pourrait provoquer des électrocutions ou des incendies.

• Ne pas placer cet appareil sur un chariot, un support ou une table en pente ou instable, le moniteur pourrait tomber et être sérieusement endommagé.

• Ne placez aucun objet sur le dessus du moniteur et ne pas utiliser le moniteur à l'extérieur.

• L'intérieur du tube uorescent situé dans le moniteur LCD contient du mercure. Veuillez suivre les lois ou les règlements de votre municipalité pour jeter correctement ce tube.

• Ne pliez pas le cordon d'alimentation.

• Ne pas utiliser le moniteur dans les endroits très chauds, humides, poussiéreux ou gras.

• Si l'écran ou la vitre sont cassés, ne pas entrer en contact avec le cristal liquide et manipuler avec précaution.

• Laissez une aération adéquate autour du moniteur, de manière à ce que la chaleur puisse se dissiper correctement. Ne pas bloquer les ouvertures d'aération et ne pas placer le moniteur à proximité d'un radiateur ou d'autres sources de chaleur. Ne rien placer sur le dessus du moniteur.

• Le connecteur du câble d'alimentation est le moyen principal qui permet de déconnecter le système de l'alimentation. Le moniteur doit être installé à proximité d'une prise murale facilement accessible.

• Manipulez avec soin pendant le transport. Conservez les matériels d'emballage pour un transport ultérieur.

• Veuillez nettoyer les orices du boîtier arrière pour évacuer la saleté et la poussière au moins

une fois par an, en raison de la abilité de l'ensemble.

• Si vous utilisez le ventilateur en continu, il est recommandé d'essuyer les orices au moins une fois par mois.

• Lors de l'installation des piles dans la télécommande :

- Alignez les piles en respectant les indications (+) et (-) à l'intérieur du boîtier.

- Alignez d'abord l'indication (-) de la pile à l'intérieur du boîtier.

• L'utilisation d'un casque ou d'écouteurs autres que ceux spéciés peut entraîner une perte auditive en raison des pressions acoustiques excessives.

• HDMI, HDMI High-Denition Multimedia Interface et le logo HDMI sont des marques commerciales ou des marques commerciales déposées de HDMI Licensing Administrator, Inc. aux Etats-Unis et dans d'autres pays.

iii

ATTENTION :

Débranchez immédiatement votre moniteur de la prise murale et contactez un personnel de dépannage qualifié dans les conditions suivantes :

• Lorsque le cordon d'alimentation ou la che sont endommagés.

• Si du liquide a été renversé ou si des objets sont tombés à l'intérieur du moniteur.

• Si le moniteur a été exposé à la pluie ou à de l'eau.

• Si le moniteur est tombé ou si le boîtier a été endommagé.

• Si le moniteur ne fonctionne pas correctement en suivant les instructions d'utilisation.

Conseils d'Utilisation

ATTENTION :

• Pour des performances optimales, laissez 20 minutes de préchau󰀨e.

• Laissez reposer vos yeux périodiquement en xant votre regard sur un objet à une distance de 1,5 m minimum. Clignez des yeux régulièrement.

• Positionnez le moniteur à un angle de 90 degrés par rapport aux fenêtres et autres sources

d'éclairage an de réduire l'éblouissement et les reets.

• Nettoyez la surface du moniteur LCD avec un chi󰀨on non-abrasif et sans peluches. Évitez d'utiliser une solution de nettoyage ou un nettoyant pour vitres !

• Réglez la luminosité, le contraste et la netteté du moniteur pour améliorer la lisibilité.

• Évitez d'a󰀩cher des motifs xes sur l'écran pendant de longues périodes pour éviter la

persistance de l'image (après les e󰀨ets d'image).

• E󰀨ectuez régulièrement des bilans de santé pour vos yeux.

Ergonomie

Pour profiter au maximum des avantages ergonomiques, nous recommandons les points suivants :

• Utilisez les contrôles préréglés de la Taille et de la Position avec les signaux standard.

• Utilisez les paramètres de Couleur préréglés.

• Utilisez des signaux non entrelacés.

• Ne pas utiliser la couleur bleue primaire sur un fond sombre, car cela peut être di󰀩cile à regarder et peut provoquer une fatigue visuelle en raison du manque de contraste.

Table des matières

1. Déballage et installation....................... 1

1.1. Déballage ....................................... 1

1.2. Contenu de la boîte ........................ 1

1.3. Remarques sur l'installation ........... 1

1.4. Montage sur un mur ....................... 2

1.4.1. Grille VESA .......................... 2

2. Désignation et fonction des pièces .... 4

2.1. Panneau de contrôle ...................... 4

2.2. Bornes d'entrée / sortie .................. 5

2.3. Télécommande .............................. 6

2.3.1. Fonctions générales ............. 6

2.3.2. Insertion de piles dans la

télécommande. .................... 7

2.3.3. Manipulation de la

télécommande ..................... 7

2.3.4. Portée de fonctionnement de

la télécommande .................. 7

3. Branchement d'équipements

externes ................................................. 8

3.1. Branchement d'équipements

externes (DVD / VCR / VCD) ......... 8

3.1.1. Utilisation de l'entrée vidéo

HDMI .................................... 8

3.2. Connexion d'un PC ........................ 8

3.2.1. Utilisation de l'entrée DVI ..... 8

3.2.2. Utilisation de l'entrée HDMI.. 8

3.3. Branchement d'équipements

audio .............................................. 9

3.3.1. Branchement d'un appareil

audio externe ....................... 9

3.4. Connexion IR Pass-through

(infrarouge traversante) ............... 10

3.5. Connexion IR Pass-through

(infrarouge traversante) ............... 10

4. Fonctionnement ...................................11

4.1. Mise en service et réglage initial ...11

4.1.1. Bienvenue ...........................11

4.1.2. Ethernet ..............................11

4.1.3. Date & Time

(Date et heure) ....................11

4.2. Regarder la source vidéo

connectée ......................................11

5. Lanceur ................................................ 12

5.1. Setting (Paramètre) ...................... 12

5.2. Ethernet ........................................ 12

5.2.1. DHCP ................................. 12

5.2.2. Static IP (IP statique) ......... 12

5.3. Device (Appareil) .......................... 13

5.3.1. General Settings

(Paramètres généraux) ...... 13

5.3.2. Source Settings

(Réglages de la source) ..... 14

5.3.3. Security (Sécurité) ............. 14

5.3.4. Clear storage (Supprimer le

contenu du stockage) ......... 14

5.3.5. Reset (Réinitialiser) ............ 15

5.3.6. Import & Export

(Importer et Exporter) ......... 15

5.3.7. Clone ................................. 15

5.3.8. Backlight (Rétroéclairage) .. 15

5.4. System (Système) ........................ 16

5.4.1. Date & time (Date et

heure) ................................ 16

5.4.2. About (À propos) ............... 16

6. Menu OSD ............................................ 17

6.1. Settings (Paramètres) ................. 17

6.1.1. Picture menu (Menu

Image) ................................ 17

6.1.2. Screen menu

(Menu Écran) ..................... 18

6.1.3. Audio menu

(Menu Audio) ...................... 18

6.1.4. Time (Heure) ...................... 19

6.1.5. Advanced (Avancée) .......... 20

6.1.6. About (À propos) ................ 21

7. Formats multimédia supportés ......... 22

8. Mode d'entrée ..................................... 26

9. Nettoyage et dépannage .................... 29

9.1. Nettoyage ..................................... 29

9.2. Dépannage ................................... 30

10. Caractéristiques techniques.............. 31

11. Protocole RS232 ................................. 33

11.1. Introduction .................................. 33

11.2. Description ................................... 33

11.2.1. Spécications

matérielles ........................ 33

11.2.2. Réglage de la

communication ................. 33

11.2.3. Référence de message de

commande........................ 33

11.3. Protocole ...................................... 34

11.3.1. Listing Set-Function .......... 34

11.3.2. Listing Get-Function ......... 38

11.3.3. Mode télécommande

traversant ......................... 42

12. Autres informations ............................ 44

Assistance à la clientèle ....................... 44

Garantie limitée..................................... 45

Garantie limitée du Mexique ................. 47

Informations de copyright

déposées de ViewSonic® Corporation. Macintosh et Power Macintosh sont des marques commerciales déposées de Apple Inc. Microsoft, Windows et le logo Windows sont des marques commerciales déposées de Microsoft

Corporation aux États-Unis et dans d'autres pays. VESA est une marque déposée de Video Electronics Standards Association. DPMS, DisplayPort et

DDC sont des marques déposées de VESA. Clause de non-responsabilité : ViewSonic® Corporation ne saurait être tenu responsable des

erreurs ou omissions techniques ou éditoriales contenues dans le présent document, ni des dommages directs ou indirects résultant de la fourniture de ce matériel ou des performances ou de l'utilisation de ce produit.

Dans un but d'amélioration continue du produit, ViewSonic® Corporation se réserve le droit de modifier les spécifications du produit sans préavis. Les indications contenues dans ce document peuvent évoluer sans préavis.

Aucune partie de ce document ne peut être copiée, reproduite ou transmise de quelque façon que ce soit, quelle qu'en soit la raison, sans la permission écrite préalable de ViewSonic® Corporation.

Enregistrement du produit

Pour répondre à vos besoins futurs et pour recevoir des informations supplémentaires sur le produit dès qu'elles sont disponibles, veuillez enregistrer votre produit sur Internet à l'adresse suivante : www.viewsonic.com.

Pour votre information

Nom du produit :

Numéro de modèle :

Numéro de document :

Numéro de série : Date d'achat :

Mise au rebut en n de vie du produit

CDE4320

A󰀩chage commercial ViewSonic

VS17890 CDE4320_UG_FRN Rev. 1A 08-12-19

ViewSonic® respecte l'environnement et se consacre au travail et à la vie dans le respect de l'écologie. Merci de faire partie d'une informatique plus intelligente et plus écologique. Veuillez visiter le site Web de ViewSonic® pour plus d'informations.

USA et Canada : http://www.viewsonic.com/company/green/recycle-program/ Europe : http://www.viewsoniceurope.com/eu/support/call-desk/ Taiwan : https://recycle.epa.gov.tw/

1. Déballage et installation

1.1. Déballage

• Ce produit est emballé dans un carton, avec les accessoires standard.

• Tous les autres accessoires optionnels seront emballés séparément.

• En raison de la taille et du poids de cet écran, il est recommandé d'être deux personnes pour le déplacer.

• Une fois le carton ouvert, assurez-vous que le contenu est complet et en bon état.

1.2. Contenu de la boîte

Veuillez vérier que vous avez reçu les éléments suivants au titre du contenu de votre emballage :

• Écran LCD

• Télécommande avec piles AAA

• Guide de démarrage rapide

• Cordon d’alimentation (1,8 m)

• Câble RS232 (1,8 m)

• Câble HDMI (1,8 m)

* The supplied power cord varies depending on destination.

Remote Control

and AAA Batteries

CDE4320

Commercial Display

Quick Start Guide

RS232LANUSB 2USB 1

HDMI 2 DVI-D AUDIO-IN AUDIO-IOUT SPDIF IR-IN IR-OUT

(ARC) HDMI 1

REMARQUES

For EU For China

For North America For UK

HDMI Cable Quick Start Guide

RS232 Cable

• Dans toutes les autres zones, veuillez utiliser un cordon d'alimentation qui correspond à la tension alternative de la prise secteur, et qui a été reconnu conforme aux normes de sécurité du pays en question.

• Conservez la boîte et les matériaux d'emballage en cas d'expédition future de l'écran.

1.3. Remarques sur l'installation

• En raison de la forte consommation électrique, utilisez toujours exclusivement la che conçue pour ce produit. Si un prolongateur s'avère nécessaire, veuillez consulter votre agent de maintenance.

• Le produit doit être installé sur une surface plane pour éviter tout basculement. La distance entre l'arrière de l'appareil et le mur doit être préservée pour une bonne ventilation. Évitez d'installer le produit dans la

cuisine, la salle de bain ou dans tout autre endroit à forte humidité an de ne pas raccourcir la durée de

vie des composants électroniques.

• Le produit ne peut fonctionner normalement qu'en dessous de 3 000 m d'altitude. Dans les installations à des altitudes supérieures à 3 000 m, certaines anomalies peuvent être ressenties.

1.4. Montage sur un mur

Pour monter cet écran sur un mur, vous devrez obtenir un kit de montage mural standard (disponible dans le commerce). Nous vous recommandons d'utiliser une interface de montage conforme à la norme UL1678 en Amérique du Nord.

Feuille de Protection

Grille VESA

Table

1. Étendez une feuille de protection sur une table, celle qui était enroulée autour de l'écran lors de

l'emballage, sous la surface de l'écran an de ne pas rayer la surface de celui-ci.

2. Assurez-vous d'avoir tous les accessoires pour le montage de cet écran (montage mural, montage au plafond, support de table, etc.)

3. Suivez les instructions fournies avec le kit de montage de base. Le fait de ne pas respecter les bonnes procédures de montage peut provoquer des dommages à l'appareil ou à l'installateur. La garantie du produit ne couvre pas les dommages provoqués par une installation inappropriée.

4. Pour le kit de montage mural, utilisez des vis de montage M6 (ayant une longueur de 25 mm de plus que l'épaisseur du support de montage) et serrez-les fermement.

5. Poids de l'appareil sans la base = 10,5 Kg. L'équipement et ses moyens de montage associés restent

xés pendant le test. A utiliser seulement avec un support de montage mural listé UL avec un poids/une

charge minimum de: 10,5 Kg.

6. Le mode portrait n’est pas autorisé.

1.4.1. Grille VESA

Modèle Grille Vesa

CDE4320 400(H) x 200(V) mm

Attention :

Pour empêcher l'écran de tomber :

• Pour une installation au mur ou au plafond, nous vous recommandons d'installer l'écran avec des supports métalliques disponibles dans le commerce. Pour obtenir des instructions détaillées sur l'installation, reportez-vous au guide fourni avec le support correspondant.

• Pour réduire le risque de blessures et de dommages résultant d'une chute de l'écran en cas de tremblement de terre ou de toute autre catastrophe naturelle, n'oubliez pas de consulter le fabricant du support quant à l'emplacement d'installation.

Besoins en ventilation pour le positionnement du boîtier

Pour permettre à la chaleur de se dissiper, laissez de l'espace par rapport aux objets alentours, comme indiqué sur le schéma ci-dessous.

100 mm

100 mm 100 mm

100 mm

REMARQUES

Lors de l'installation de l'écran sur un mur, faites le correctement. Nous déclinons toute responsabilité pour

les installations qui ne sont pas e󰀨ectuées par un technicien professionnel.

2. Désignation et fonction des pièces

2.1. Panneau de contrôle

Appuyez sur la touche pour accéder au menu de sélection de la source du signal et pour sélectionner

la source du signal. Sert à conrmer l’opération dans les opérations du MENU.

◄/► : Sert à régler le volume. Dans le menu OSD, appuyez sur la touche ◄/► pour régler la valeur de

l’élément sélectionné.

▲/▼ : Dans le menu OSD, appuyez sur la touche ▲/▼ pour sélectionner un élément.

Appuyez sur la touche pour accéder au menu principal, l’opération dans le menu SOURCE est

conrmée.

Appuyez sur pour activer ou désactiver l’a󰀩chage.

2.2. Bornes d'entrée / sortie

RS232LANUSB 2USB 1

1 2 3 4 5

HDMI 2 DVI-D AUDIO-IN AUDIO-IOUT SPDIF IR-IN IR-OUT

(ARC)

HDMI 1

INTERRUPTEUR D'ALIMENTATION SECTEUR

Active/Désactive l'alimentation secteur.

ENTRÉE CA

Entrée d'alimentation CA de la prise secteur.

PORT USB

Connectez votre périphérique de stockage USB

ENTRÉE RS232

Sortie / Entrée réseau RS232C pour la fonction de connexion en boucle.

ENTRÉE HDMI

Entrée audio / vidéo HDMI.

ENTRÉE DVI-D

Entrée vidéo DVI-D.

ENTRÉE LIGNE PC

Entrée audio depuis la source DVI (casque stéréo 3,5 mm).

SORTIE AUDIO

Sortie audio vers l'appareil AV externe.

SORTIE IR / ENTRÉE IR

Entrée / sortie du signal IR pour la fonction de connexion en boucle.

REMARQUES

• Le capteur de télécommande de cet écran cesse de fonctionner si la prise [

ENTRÉE IR

connectée.

• Pour contrôler à distance votre appareil A/V via cet écran , reportez-vous à la page 14 pour la connexion IR Pass Through (Traversante).

] est

/ / / / / / /

2.3. Télécommande

2.3.1. Fonctions générales

4 3

6 8

Bouton [ ]

Marche/Arrêt

Bouton [INPUT (ENTRÉE)]

Sélection de la source d'entrée

Bouton [

P.MODE

]

Menu de réglage de l’image pour HDMI/DVI

Bouton [

S.MODE

]

Menu de réglage audio pour HDMI/DVI

Boutons [NUMERIC (NUMÉRIQUES)]

Clavier numérique

Bouton [ASPECT]

Réglage du rapport d'aspect pour HDMI/DVI

Bouton [VOL +/-]

Volume +/- 1

Bouton [SLEEP (VEILLE)]

Rétroéclairage activé/désactivé

Bouton [ ]

Muet

Bouton [ ]

Rétroéclairage +/- 1

Bouton [ ]

Retour à l'écran d'accueil du lecteur intégré

Boutons [MENU]

Menu paramétrage

Bouton [

◄/►/▲/▼/

OK]

Touches Haut/Bas/Droite/Gauche/OK

Bouton [INFO]

Informations canal

Bouton [ ]

Retourner à la page précédente

Bouton [

]

Commandes multimédia

Bouton [F1]

Capture d'écran

Les chiers seront enregistrés dans le lecteur intégré sous l'emplacement System les\Screenshots\ (Fichiers système\Captures d'écran\)

Bouton [F2]

Gel d'écran

Bouton [ON/OFF] (MARCHE/ARRÊT)

Marche/Arrêt

2.3.2. Insertion de piles dans la télécommande.

La télécommande est alimentée par deux piles AAA de 1,5V.

Pour installer ou changer les piles:

1. Enfoncez et faites coulisser le couvercle pour l'ouvrir.

2. Alignez les piles en respectant les indications (+) et (-) à l'intérieur du logement.

3. Remettez le capot.

Attention :

Une utilisation incorrecte des piles peut provoquer des fuites ou un éclatement. Assurez-vous de suivre ces instructions :

• Insérez les piles de taille "AAA" en faisant correspondre les signes (+) et (-) de chaque pile avec les signes (+) et (-) du logement à piles.

• Ne mélangez pas des types de piles di󰀨érents.

• Ne mélangez pas des piles neuves avec des piles usagées. Cela peut raccourcir leur durée de vie ou provoquer une fuite des piles.

• Retirez les piles usées immédiatement pour éviter une fuite de l'acide des piles dans le logement à piles. Ne touchez pas l'acide des piles ainsi exposé, car il peut endommager votre peau.

REMARQUE

: Si la télécommande ne doit pas être utilisée pendant une longue période, retirez les piles.

2.3.3. Manipulation de la télécommande

• Ne la soumettez pas à des chocs violents.

• Ne laissez pas de l'eau ni d'autres liquides se renverser sur la télécommande. Si jamais la télécommande est mouillée, séchez-la immédiatement.

• Évitez de l'exposer à la chaleur et à la vapeur d'eau.

• Hormis pour installer les piles, n'ouvrez pas la télécommande.

2.3.4. Portée de fonctionnement de la télécommande

Pointez l'avant de la télécommande en direction du capteur de cet écran lorsque vous appuyez sur un bouton.

Utilisez la télécommande à une distance de moins de 8 m/26 pi du capteur de cet écran, et un angle horizontal et vertical de moins de 30 degrés.

REMARQUE

: La télécommande peut ne pas fonctionner

correctement si le capteur de la télécommande de cet écran est en plein soleil ou soumis à une forte illumination, ou quand il y a un obstacle sur la voie de transmission du signal.

3030

3. Branchement d'équipements externes

DVD / VCR / VCD

HDMI Out

[HDMI IN]

PC LINE IN

VGA IN

[VGA IN]

[VGA AUDIO IN]

VG A Out

D-Sub 15 pin

Audio Out

HDMI 1

(ARC)

HDMI 2

3.1. Branchement d'équipements externes (DVD / VCR / VCD)

3.1.1. Utilisation de l'entrée vidéo HDMI

DVD / VCR / VCD

HDMI 1

HDMI 2

(ARC)

[HDMI IN]

3.2. Connexion d'un PC

HDMI Out

3.2.1. Utilisation de l'entrée DVI

DVI-D

[DVI IN]

3.2.2. Utilisation de l'entrée HDMI

HDMI 1

(ARC)

HDMI 2

DVI Out

[HDMI IN]

HDMI Out

3.3. Branchement d'équipements audio

HDMI Out

[HDMI IN]

HDMI 1

(ARC)

HDMI 2

3.3.1. Branchement d'un appareil audio externe

[AUDIO OUT] Audio In

AUDIO OUT

AUDIO-IOUT

Stereo Ampliﬁer

3.4. Connexion IR Pass-through (infrarouge traversante)

External

IR Receiver

DISPLAY 1 DISPLAY 2

[IR IN]

REMARQUE

[IR IN]

[IR OUT]

Le capteur de télécommande de cet écran cesse de fonctionner si la prise [ENTRÉE IR] est connectée.

3.5. Connexion IR Pass-through (infrarouge traversante)

[IR OUT]

DVD / VCR / VCD

[IR IN]

(DVD / VCR / VCD)

Remote Control

4. Fonctionnement

REMARQUE

4.1. Mise en service et réglage initial

4.1.1. Bienvenue

Sélectionnez votre langue et appuyez sur « Next (Suivant) » .

: Les boutons de commande

décrits dans cette section sont principalement sur la télécommande, sauf indication contraire.

4.1.3. Date & Time (Date et heure)

Activez « Network-provided time » (Heure fournie par le réseau) pour synchroniser l'heure avec le réseau et sélectionnez le fuseau horaire.

4.2. Regarder la source vidéo connectée

1. Appuyez sur le bouton

2. Appuyez sur le bouton ou pour choisir un appareil, puis appuyez sur le bouton OK.

INPUT (ENTRÉE)

4.1.2. Ethernet

Appuyez sur le bouton « Next (Suivant) » pour la

page suivante, et celle-ci s'a󰀩che.

1. Type de connexion : DHCP / IP statique

2. Adresse IP

3. Masque réseau

4. Adresse DNS

5. Passerelle Vous pouvez également appuyer sur « Back »

(Retour) pour revenir à la page précédente.

5. Lanceur

Appuyez sur le bouton HOME (ACCUEIL) de la

télécommande pour a󰀩cher l’écran du lanceur.

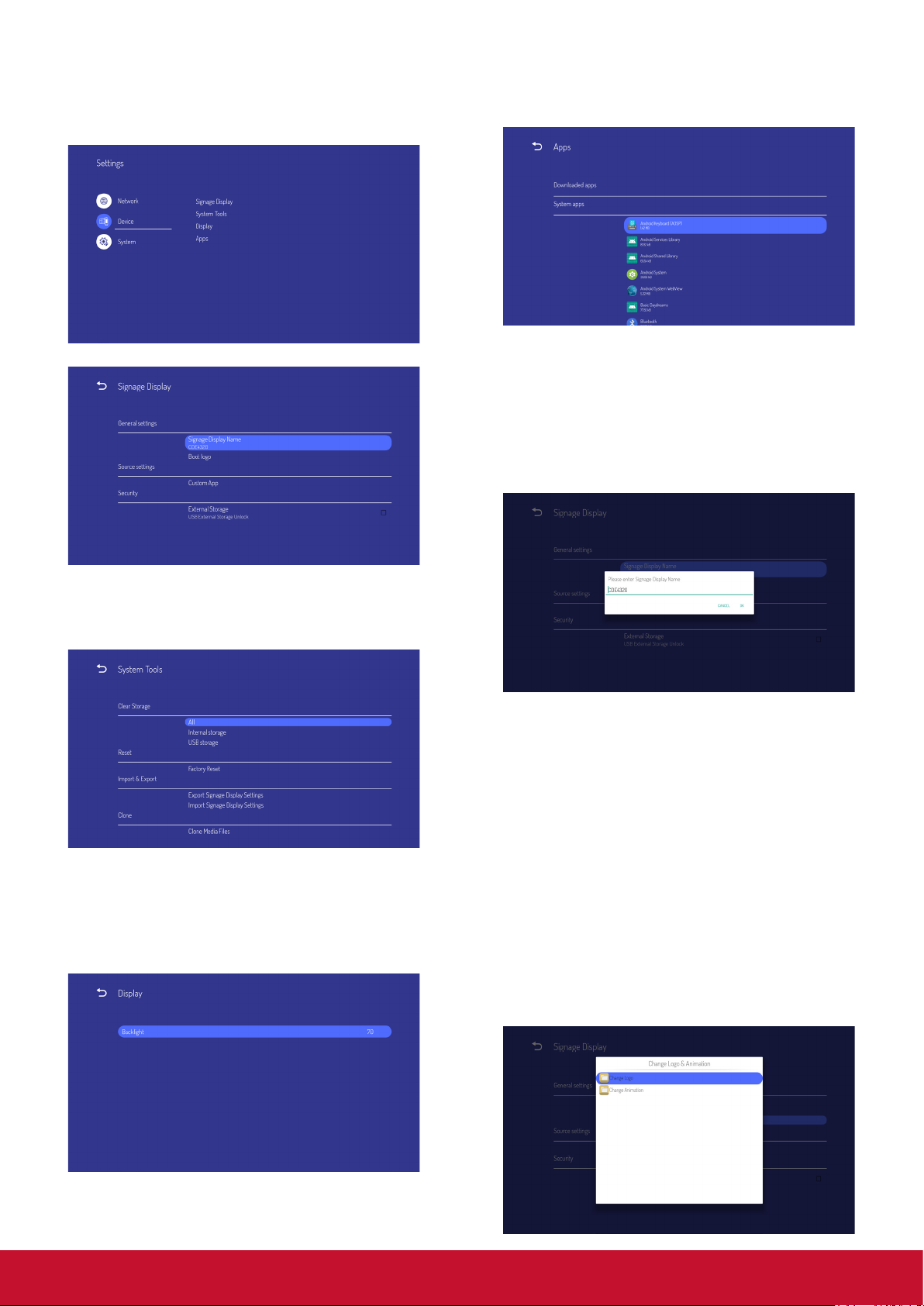

5.1. Setting (Paramètre)

Éléments principaux : (1) Network (Réseau) (2) Device (Appareil) (3) System (Système)

5.2.1. DHCP

Mode DHCP :

(1) Impossible de modier l'adresse IP, le

masque réseau, l'adresse DNS et la passerelle.

(2) Si la connexion réussit, la conguration

réseau actuelle s'a󰀩che.

5.2.2. Static IP (IP statique)

En mode IP Statique, l'utilisateur peut entrer l'adresse IP, le masque réseau, l'adresse DNS et la passerelle.

5.2. Ethernet

Activez / Désactivez pour activer / désactiver Ethernet Après avoir activé Ethernet, les paramètres

s'a󰀩chent :

(1) Type de connexion (Type de connexion

disponible : DHCP/IP statique) A. DHCP B. IP statique C. Adresse IP D. Masque réseau E. Adresse DNS F. Passerelle (2) Adresse Mac

Remarque

Limitation d'entrée des adresse IP, masque réseau, adresse DNS et adresse passerelle. (1)Format :

I. chi󰀨re 0-9

II. Point décimal “.”

5.3. Device (Appareil)

Divisé en 4 groupes : Signage Display (A󰀩chage)/

System Tools (Outils système)/Display (Écran)/ Apps (Applications)

(4) Apps (Applications)

A. A󰀩cher les informations sur les

applications

(1) Signage Display (A󰀩chage)

A. General settings (Paramètres généraux) B. Source settings (Réglages de la source) C. Security (Sécurité) (2) System Tools (Outils système)

A. Clear storage

(Supprimer le contenu du stockage) B. Reset (Réinitialiser) C. Import & Export (Importer et exporter) D. Clone (Cloner) (3) Display (Écran)

5.3.1. General Settings (Paramètres généraux)

1. Signage Display Name (Nom de l'a󰀩chage) Congurer le nom de l'a󰀩chage

Remarque

Limitation d'entrée : (1) longueur : 36 caractères maxi (2) format : aucune limite

2. Boot Logo (Logo démarrage)

1) Menu OSD pour contrôler le fonctionnement de l'activation/désactivation du logo au démarrage RCU (Télécommande) : MENU -> Advanced (Avancé) -> Boot on logo (Logo au démarrage) ->

On/O󰀨/User (Activé/Désactivé/Utilisateur).

En mode utilisateur, l'utilisateur peut choisir son

logo au démarrage et son chier d'animation.

Remarque

(1) Fichier du logo au démarrage : Prend en

(2) Nom du chier d'animation au démarrage :

(3) A󰀩che une fenêtre pour que l'utilisateur

charge les chiers JPG

bootanimation.zip

choisisse un chier dans le périphérique

USB. Aucun problème de priorité.

A. Backlight (Rétroéclairage)

5.3.2. Source Settings (Réglages de la source)

1. Custom App (Application personnalisée)

L'utilisateur peut congurer l'application pour la

source du client. Remarque

(1) A󰀩che uniquement les applications

installées par l'utilisateur.

(2) N'a󰀩che pas les applications pré-installées

par le système

Si vous congurez l'APK client, PD ouvre

l'application client lors du basculement de la source vers le mode Client.

Si vous ne congurez pas l'APK client, PD a󰀩che

l’écran du lanceur lors du basculement de la source vers le mode Client.

L’utilisateur peut sélectionner un apk installé par le client dans la liste et appuyer sur le bouton SAVE

(ENREGISTRER) pour stocker la conguration.

Après conguration, le nom de l'application s'a󰀩che

Présentation de la fonction

(1) Save (Enregistrer) Sélectionnez l'application et appuyez sur la

touche Enregistrer pour l'enregistrer. (2) Forget (Oublier) Appuyez sur la touche Forget (Oublier)

pour e󰀨acer les données précédemment

stockées (3) Cancel (Annuler)

Aucune modication, fermer directement la

fenêtre En l'absence d'apk installée par le client, la

liste est vide.

5.3.3. Security (Sécurité)

1. Stockage externe Activé: Verrouillage du stockage USB externe. Désactivé : Déverrouillage du stockage USB externe.

Remarque

Le stockage USB externe doit être rebranché après le déverrouillage du stockage externe.

5.3.4. Clear storage (Supprimer le contenu du

Le but est d'e󰀨acer toutes les données dans les

dossiers viewsonic. Divisé en 4 modes : (1) Supprimer tous les dossiers viewsonic (2) Supprimer uniquement le dossier

(3) Supprimer uniquement le dossier

stockage)

viewsonic du stockage interne.

viewsonic du stockage USB.

5.3.5. Reset (Réinitialiser)

La réinitialisation d'usine permet de récupérer les paramètres d'usine par défaut.

Appuyez sur OK pour exécuter la fonction de réinitialisation automatiquement.

5.3.6. Import & Export (Importer et Exporter)

La fonction d'importation et d'exportation des

paramètres de l’a󰀩chage.

Remarques

(1) vs_setting.db (Nom du chier enregistré :

(2) Enregistrer vers le dossier viewsonic du

5.3.6.1 Export Signage Display Settings

Exporte vers le dossier viewsonic de l'USB (1) Exporter vs_setting.db. Inclure le

(2) Exporter un apk tiers vers viewsonic/app/

vs_setting.db)

stockage

(Exporter les paramètres d'a󰀩chage)

paramètre OSD, les paramètres Android

hormis “Nom de l'a󰀩chage” et “Logo de

démarrage”

5.3.6.2 Import Signage Display Settings

(Importer les paramètres d'a󰀩chage)

Importe vs_setting.db depuis le dossier viewsonic de l'USB. (1) Importer vs_setting.db. Inclure le paramètre

OSD, les paramètres Android hormis “Nom

de l'a󰀩chage” et “Logo de démarrage”

(2) Installer automatiquement un apk tiers

depuis viewsonic/app.

5.3.7. Clone

Clone le chier multimédia depuis le dossier

viewsonic interne.

1. Le nom du dossier cloné sous le dossier AutoPlayFiles

2. Cloner la source

(1) Stockage interne AutoPlayFiles (2) USB Fichier sous la racine

3. Emplacement cible

(1) Stockage interne Enregistrer dans /AutoPlayFiles/ (2) USB Enregistrer vers la racine

Remarque

Si aucun dossier viewsonic n'existe sur l'USB, il est créé automatiquement.

5.3.8. Backlight (Rétroéclairage)

L’utilisateur peut dénir le rétroéclairage du

panneau.

5.4. System (Système)

Système comprend 2 éléments : Date et heure ; À propos.

5.4.1. Date & time (Date et heure)

Pour régler l’heure de mise en marche/arrêt automatique et le fuseau horaire.

5.4.2. About (À propos)

Infos principales dans À propos : (1) Mises à jour locales du système (2) Mises à jour en ligne du système (3) Infos légales (4) Version Android (5) Version du noyau (6) Numéro de version

5.4.2.2. Mises à jour en ligne du système

La mise à jour en ligne du système permet de sélectionner (1) Mise à jour automatique : Lorsque

l’a󰀩chage est mis hors tension, le système

recherche automatiquement une nouvelle version depuis le serveur OTA. Si une nouvelle version est trouvée, le système se met à jour automatiquement. Une fois la mise à jour terminée, le système s’éteint.

(2) Dénir un horaire : L'utilisateur peut régler

l’heure de mise à jour.

(3) Mise à jour manuelle : L’utilisateur

peut mettre à jour le package OTA manuellement.

5.4.2.1 Local System updates (Mises à jour locales du système)

Recherche automatiquement update.zip dans

le stockage USB. S'a󰀩che dans une liste pour

sélection par l'utilisateur si elle est trouvée

Remarque

(1) Prend uniquement en charge Image

(2) le nom du chier doit être update.zip

(3) le chier doit se trouver dans le répertoire

Après avoir sélectionné le chier update.zip, l’a󰀩chage redémarre et lance la mise à jour.

complète Android.

racine du stockage.

6. Menu OSD

6.1. Settings (Paramètres)

Une vue d'ensemble de la structure de l'a󰀩chage

sur écran (OSD) est indiquée ci-dessous. Vous pouvez l'utiliser comme référence pour ajuster davantage votre écran.

Navigation dans le menu OSD à l'aide de la télécommande :

1. Appuyez sur le bouton

pour a󰀩cher le

menu OSD.

2. Appuyez sur le bouton [ ] [ ] [ ] ou [ ] pour

sélectionner son élément de menu ou pour ajuster sa valeur. Appuyez sur le bouton OK

pour conrmer.

3. Appuyez sur le bouton [ ] pour revenir au

niveau de menu précédent.

4. Appuyez sur le bouton

pour quitter le

menu OSD.

Navigation dans le menu OSD à l'aide des boutons de commande de l'écran :

6.1.1. Picture menu (Menu Image)

Brightness (Luminosité)

Règle la luminosité générale de l'écran pour l'image et l'arrière-plan.

Contrast (Contraste)

Règle le rapport de contraste de l'image pour le signal d'entrée.

Sharpness (Netteté)

Cette fonction est numériquement capable de conserver un image nette à tout moment.

Gamma selection (Sélection gamma)

Sélectionne un gamma d’a󰀩chage. Cela se réfère

à la courbe de performance de luminosité de l'entrée du signal. Choisissez parmi {2.2} / {2.3} / {2.4}.

1. Appuyez sur le bouton [ ] pour a󰀩cher le

menu OSD.

2. Appuyez sur le bouton [◄/►] ou [▲/►] pour

sélectionner un élément du menu ou régler sa valeur.

3. Appuyez sur le bouton [ ] pour accéder au

menu de sélection de la source du signal et pour sélectionner la source du signal. Elle sert

à conrmer l’opération dans le MENU.

4. Appuyez sur le bouton [ ] pour activer ou

désactiver l’a󰀩chage.

Color temperature (Température de couleur)

Il sert à régler la température de couleur. L'image devient rougeâtre lorsque la température

de couleur diminue, et devient bleuâtre lorsque la température de couleur augmente.

CCT

Cool (Froid) Normal Warm (Chaud)

0,279 ±

0,005

0,292 ±

0,005

0,283 ±

0,005

0,298 ±

0,005

0,299 ±

0,005

0,315 ±

0,005

Picture Mode (Mode Image)

Sélectionnez un paramètre d'image prédéni.

Overscan (Surbalayage)

Pour changer la zone d'a󰀩chage l'image. ON (Activé) : Réglez zone d'a󰀩chage à environ 95 %. OFF (Désactivé) : Réglez zone d'a󰀩chage à

environ 100%.

RGB Range (Plage RVB)

Sélectionnez le mode d'a󰀩chage du signal HDMI

ou DVI en fonction de leur format de signal et en fonction de leur appareil source.

• {Auto} - Détection automatique du format du signal.

• {Full Range (Plage complète)} - affichage d'un signal qui utilise les 256 niveaux (du niveau 0 au 255).

• {Limited Range (Plage limitée)} - affichage d'un signal qui utilise de 16 à 235 niveaux sur 256 niveaux pour R, V et B.

Flicker Free (Sans papillotement)

Activez/désactivez la fonction anti-scintillement.

Screen reset (Réinitialisation écran)

Réinitialise tous les réglages du menu Écran aux valeurs préréglées en usine.

6.1.3. Audio menu (Menu Audio)

Blue light lter (Filtre lumière bleue)

Réduisez les perturbations de la lumière bleue sur la vue, pour protéger votre vision. Vous pouvez

régler le ltre de lumière bleue comme souhaité.

Picture reset (Réinitialisation image)

Réinitialise tous les paramètres dans le menu Image.

Sélectionnez "Yes (Oui)" et appuyez sur le bouton "SET (DÉFINIR)" pour restaurer les données préréglées en usine. Appuyez sur le bouton [ ] pour annuler et revenir au menu précédent.

6.1.2. Screen menu (Menu Écran)

Zoom mode (Mode zoom)

HDMI, DVI : {

21:9

{

}

Full (Plein)

} / {

4:3

Real (Réel)

} / {

} /

Il n’y a aucune fonction avec l’interface utilisateur Android.

Full (Plein)

Ce mode permet de restituer les bonnes proportions des images transmises en 16:9 en les affichant en plein écran.

4:3

L'image est reproduite au format 4:3, une bande noire apparaît de chaque côté de l'image.

Real (Réel)

Ce mode affiche l'image pixel par pixel sur l'écran sans réduire la taille de l'image initiale.

21:9

L'image est reproduite au format 21:9 avec une bande noire en haut et en bas.

Balance (Balance)

Ajustez pour accentuer la balance de sortie audio gauche ou droite.

Treble (Aigus)

Ajustez pour augmenter ou diminuer les aigus.

Bass (Graves)

Ajustez pour augmenter ou diminuer les graves.

Volume

Ajustez pour augmenter ou diminuer le niveau de sortie audio.

Minimum volume (Volume minimal)

Réglez votre propre limite pour le volume minimal.

Maximum volume (Volume maximal)

Réglez votre propre limite pour le volume maximum. Ceci empêche la lecture à un niveau de volume trop élevé.

Mute (Muet)

Active/désactive la fonction Muet.

Audio out volume (line out) (Volume de la sortie audio (Sortie ligne))

Ajustez pour augmenter ou diminuer le niveau de la sortie ligne.

Audio Out Sync (Synchro de sortie audio)

Active/désactive la possibilité de régler le volume de la sortie audio (sortie ligne) pour synchroniser avec les haut-parleurs internes.

DVI Audio in (Entrée audio DVI)

Sélectionnez la source d’entrée audio. Analog (Analogique) :audio depuis entrée audio Digital (Numérique) : audio depuis audio DVI.

Audio reset (Réinitialisation audio)

Réinitialise tous les réglages du menu Audio aux valeurs préréglées en usine.

6.1.4. Time (Heure)

O󰀨 Timer (Minuteur arrêt)

Règle automatiquement l'heure de mise hors tension (en heures).

Date and time (Date et heure)

Réglez la date et l'heure actuelles de l'horloge interne de l'écran.

Liste de calendriers : Vous pouvez dénir 7

calendriers.

• Enable (Activé): Activer/désactiver le calendrier. Si l'heure de début / de fin est en conflit ou vide, l'entrée est vide ou l'heure est en conflit avec une autre liste de calendriers, vous ne pouvez pas activer le calendrier.

• Start time (Heure de début) : Réglez l'heure de début.

• End time (Heure de fin) : Réglez l'heure de fin.

• Input (Entrée) : La plateforme passe à cette source de sélection automatiquement après avoir activé le calendrier.

• Days of the week (Jour de la semaine) : Réglez dimanche, lundi, mardi, mercredi, jeudi, vendredi, samedi.

• Every week (Chaque semaine) : Réglez le cycle.

• Back (Arrière) : Ne modifie pas les données du calendrier.

• Save (Enregistrer) : Enregistrer les données du calendrier.

Slideshow interval (Intervalle du diaporama)

Dénition de l’intervalle du diaporama photo pour

la lecture automatique USB.

OSD turn o󰀨 (Extinction de l'OSD)

Dénissez le laps de temps pendant lequel le menu OSD (a󰀩chage à l'écran) reste à l'écran.

Les choix sont : {Arrêt, 5 ~ 120} secondes.

*{0󰀨 (Arrêt)} ne disparaît pas automatiquement.

Schedule (Programmation)

Cette fonction vous permet de programmer jusqu'à

7 (sept) intervalles de temps planiés di󰀨érents

pour que l'écran s'active.

Information OSD (Informations OSD)

Réglez le laps de temps pendant lequel les

informations OSD sont a󰀩chées dans le coin

supérieur gauche de l'écran.

Les informations OSD s'a󰀩chent lorsque le signal d'entrée est modié.

Les informations OSD restent à l'écran avec la sélection {O󰀨 (désactivé)}. Les choix sont : {1 ~ 60} secondes.

Time reset (Réinitialisation de l’heure)

Réinitialise tous les réglages du menu Time (Heure) aux valeurs préréglées en usine.

6.1.5. Advanced (Avancée)

Panel saving (Économiseur d'écran)

Choisissez d'activer les fonctions d'économiseur d'écran pour réduire le risque de « persistance de l'image » ou d'« image fantôme ».

• {Saving (Économie)} - Sélectionnez {On (Activé)} et la luminosité de l'image est réduite à un niveau approprié. Le réglage de la luminosité dans le menu Image est indisponible si cette option est sélectionnée.

• {Burn-in Protection Interval (Intervalle de protection contre la brûlure)} - Sélectionnez l’intervalle de temps ({Auto} / {10 ~ 900} secondes/ {Off (Arrêt)}) pour que l’affichage réduise le phénomène de « persistance d’image ».

Power Save (Economie d'énergie)

Mode 1 [TCP désactivé, WOL activé, auto désactivé]

Mode 2 [TCP désactivé, WOL activé, auto activé/ désactivé]

Mode 3 [TCP activé, WOL désactivé, auto activé/ désactivé]

Modes d'économie d'énergie Mode 1 : Alimentation CC coupée -> Mise hors

tension. DEL : Rouge. Économie d'énergie -> Mise hors tension, DEL : Rouge

Mode 2 : Alimentation CC coupée -> Mise hors tension, DEL : Rouge. Économie d'énergie -> Passe en économie d'énergie. DEL : Orange. Peut sortir du mode veille.

Mode 3 : Alimentation CC coupée -> Rétroéclairage désactivé, DEL : Rouge Économie d'énergie -> Rétroéclairage désactivé, DEL : Orange. Peut sortir du mode veille.

Boot on source (Source au démarrage)

Choisissez de sélectionner la source au démarrage. Entrée :sélectionne la source d'entrée au démarrage.

Boot on Logo (Logo au démarrage)

Choisissez d'activer ou de désactiver l'image du Logo à la mise en marche de votre écran.

Les choix sont :

• {Off (Arrêt)}

• {On (Marche)} (Par défaut)

• {User (Utilisateur)}

1. Si Logo est réglé sur ON (Activé), le logo ViewSonic et le logo ViewSonic de l'animation

s'a󰀩chent.

2. Si Logo est réglé sur OFF (Désactivé), ni le logo ViewSonic ni le logo ViewSonic de

l'animation ne s'a󰀩chent.

3. Si Logo est réglé sur USER (UTILISATEUR), l'option de logo personnalisé dans les réglages

n'est pas dénie, il n'y a pas de logo de

démarrage lors de la mise sous tension.

4. Si Logo est réglé sur USER (UTILISATEUR), l'option de logo personnalisé dans les réglages

est dénie, un logo personnalisé apparait lors

de la mise sous tension.

Auto signal detection (Détection de signal automatique)

Choisissez pour laisser l'écran détecter et

a󰀩cher automatiquement les sources de signaux

disponibles.

•{O󰀨 (Désactivé)} - Une fois qu'un signal est

connecté, il peut seulement être sélectionné manuellement. Aucun signal, réglez l'écran

pour qu'il a󰀩che l'image automatiquement

conformément à l'ordre de recherche de chaque option.

No signal standby (Veille en l’absence de signal)

Dénissez la période de temps pour passer en

mode veille lorsqu’aucun signal n’est présent.

Eco Mode (Mode Éco)

Règle cet écran pour réduire la consommation électrique automatiquement.

Power LED light (Voyant DEL d’alimentation)

Choisissez d'activer ou de désactiver l'indicateur DEL d'alimentation. Choisissez {On (Activé)} pour une utilisation normale.

HDMI with One Wire (HDMI avec un câble)

Contrôle CEC.

• {Off (Désactivé)} - Désactive CEC. (Par défaut)

• {On (Activé)} - Active CEC.

USB Cloning (Clonage USB)

Enregistrez la conguration du menu OSD dans

une clé USB.

USB Auto Play (Lecture automatique USB)

Réglé sur ON (Activé), l’écran copie le chier

multimédia du stockage externe vers le

stockage interne puis lit le chier multimédia

automatiquement.

Switch on state (État de mise en marche)

Sélectionne le statut de l'écran utilisé la prochaine fois où vous brancherez le cordon d'alimentation.

• {Power off (Mise hors tension)} - L'écran reste éteint quand le cordon d'alimentation est branché à une prise murale.

• {Forced on (Marche forcée)} - L'écran s'allume quand le cordon d'alimentation est branché à une prise murale.

• {Last status (Dernier état)} - L'affichage revient à l'état d'alimentation précédent

Factory reset (Réinitialisation d'usine)

Réinitialise tous les paramètres des menus OSD de {Picture (Image)}, {Screen (Écran)}, {Audio}, {Time (Heure)}, et {Advanced (Avancé)} aux valeurs préréglées en usine.

Advanced option reset (Réinitialisation option avancée)

Réinitialise tous les réglages du menu Advanced (Avancé) aux valeurs préréglées en usine.

6.1.6. About (À propos)

WOL

Choisissez d'activer ou de désactiver la fonction de sortie de veille LAN.

Choisissez parmi : {O󰀨 (Arrêt)} / {On (Marche)}

Monitor ID (ID du moniteur)

Réglez le numéro d'identication pour commander l'a󰀩chage via la connexion RS232C. Chaque écran doit avoir un numéro d'identication unique

lorsque plusieurs écrans sont connectés. La plage de l'ID du moniteur est comprise entre 1 et 98. 99 est réservé pour tous les écrans.

Language (Langue)

Sélectionnez la langue utilisée dans le menu OSD. Les choix sont : English/Deutsch/

Français/Italiano/Español/ Pyccкий/Polski/Türkçe/

繁體中文

简体中文

Heat status (Statut de chaleur)

Cette fonction vous permet de vérier l'état

thermique à tout moment.

Monitor information (Informations moniteur)

A󰀩che des informations sur votre écran, telles

que le numéro de modèle, le numéro de série, les heures de fonctionnement et la version logicielle.

7. Formats multimédia supportés

Formats Codec multimédia USB

Type Type de fichier Codec Capacité

Photo : Ligne de référence Résolution : 1920 x 1080 Remarque : La limitation de la résolution maximale dépend de la taille de la DRAM (jusqu'à 15360 x 8640)

Photo : Progressif Résolution : 1024 x 768 Remarque : La limitation de la résolution maximale dépend de la taille de la DRAM (jusqu'à 7000 x 7000)

Photo : Non entrelacé Résolution : 1920 x 1080 Remarque : La limitation de la résolution maximale dépend de la taille de la DRAM (jusqu'à 15360 x 8640)

Photo : Entrelacé Résolution : 1920 x 1080 Remarque : La limitation de la résolution maximale dépend de la taille de la DRAM (jusqu'à 15360 x 8640)

Résolution : 15360 x 8640 Remarque : La limitation de la résolution maximale dépend de la taille de la DRAM (jusqu'à 15360 x 8640)

Résolution : 4096 x 2160@60fps Débit binaire : 100Mbps Profil : .Profile 0 (420, 8 bits) .Profile 2 (420, 10 bits)

Résolution : 4096 x 2160@60fps Débit binaire : 100Mbps Profil : Principal/Principal 10 Profil, Niveau élevé @Level 5.1

Résolution : 1080P@30fps Débit binaire : 30Mbps Profil : MP@HL


Vidéo

JPEG

PNG

BMP

MKV (.mkv)

WebM (.webm)

MP4 (.mp4, .mov)

3GPP (.3gpp, 3pg)

Flux de transport MPEG

(.ts, .trp, tp) MKV (.mkv)

Flux de programme

MPEG (.DAT, .VOB,

.MPG, .MPEG)

Flux de transport MPEG

(.ts, .trp, .tp)

MP4 (.mp4, .mov)

3GPP (.sgpp, .3gp)

AVI (.avi)

MKV (.mkv)

VP9

HEVC/H.265

MPEG1/2

Vidéo

MP4 (.mp4, .mov)

3GPP (.3gpp, 3gp)

AVI (.avi)

MKV (.mkv)

DivX (.divx) MP4 (.mp4)

AVI (.avi)

MKV (.mkv)

FLV (.flv)

MP4 (.mp4, .mov)

3GPP (.3gpp)

AVI (.avi)

MKV (.mkv)

FLV (.flv)

MP4 (.mp4, .mov)

3GPP (.3gpp)

Flux de transport MPEG

(.ts, .trp, .tp)

ASF (.asf)

WMV (.wmv)

AVI (.avi)

MKV (.mkv)

Flux de transport MPEG

(.ts, .trp, tp)

MP4 (.mp4, .mov)

3GPP (.3gpp, 3pg)

Flux de transport MPEG

(.ts, .trp, tp) MKV (.mkv)

ASF (.asf)

AVI (.avi)

MKV (.mkv)

WMV (.wmv)

ASF (.asf)

AVI (.avi)

MKV (.mkv)

WMV (.wmv)

Flux de transport MPEG

(.ts, .trp, tp) MKV (.mkv)

AVI (.avi)

3GPP (.3gpp, 3pg)

MP4 (.mp4, .mov)

MKV (.mkv)

MPEG4

DviX 3.11, DivX 4.12,

DivX 5.x,

DivX 6, XviD

Sorenson

H.263

H.264

MVC

AVS

AVS+

WMV3

VC1

Motion JPEG

Résolution : 1080P@30fps Débit binaire : 40Mbit/s Profil : .Simple Profile .Advanced Simple Profile@Level 5 . GMC n'est pas pris en charge

Résolution : 1080P@30fps Débit binaire : 40Mbps

Résolution : 4096 x 2160@60fps Débit binaire : 135Mbps Profil : Profil principal et élevé jusqu’au niveau 5.2

Résolution : 1080P@60fps Débit binaire : 135Mbps

Résolution : 4096 x 2160@60fps Débit binaire : 50Mbps Profil :

Jizhun profile @ Level 6.0

Résolution : 1080P@60fps Débit binaire : 50 Mbit/s Profil : Profil de diffusion @Level 6.0.1.08.60

Résolution : 1080P@30fps Débit binaire : 40Mbps

Résolution : 2048 x 1024@30fps Débit binaire : 40Mbps Profil : Profil avancé @Level 3 . Profil simple . Profil principal

Résolution : 1280 x 720@30fps Débit binaire : 40Mbps

Vidéo

Audio

MKV (.mkv)

WebM (.webm)

RM (.rm, .rmvb)

MKV (.mkv) MP3 (.mp3)

AVI (.avi)

ASF (.asf)

DivX (.divx)

Matroska (.mkv, .mka)

MP4 (.mp4, .mov, m4a)

Flux de programme MPEG (.ts, .trp, .tp) Flux de programme

MPEG (.DAT, .VOB,

.MPG, .MPEG)

FLV (.flv)

WAV (.wav)

AAC (.aac)

AVI (.avi)

Matroska (.mkv, mka)

DivX (.divx)

3GPP (.sgpp, .3gp)

MP4 (.mp4, .mov, m4a)

Flux de transport MPEG

(.ts, .trp, .tp)

Flux de programme

MPEG (.DAT, .VOB,

.MPG, .MPEG)

FLV (.flv)

RM (.rm, .rmvb, .ra)

WAV (.wav)

ASF (.wma, .wnv, .asf)

AVI (.avi)

Matroska (.mkv, .mka)

WAV (.wav)

Matroska (.mkv, .mka)

WebM (.webm)

3GPP (.3gpp)

MP4 (.mp4, .mov, .m4a)

VP8

RV30/RV40

MPEG 1/2

Layer 1

MPEG 1/2

Layer 2

MPEG1/2/2.5

Layer 3

AAC,HEAAC

WMA

WMA 10

Pro M0

WMA 10

Pro M1

WMA 10

Pro M2

VORBIS

Résolution : 1920 x 1080@30fps Débit binaire : 50Mbps

Résolution : 1080P@60fps Débit binaire : 40Mbps

Taux d'échantillonnage : 16KHz ~ 48KHz

Canal : Jusqu’à 2

Débit binaire : 32Kbps ~ 448Kbps Taux d'échantillonnage : 16KHz ~ 48KHz

Canal : Jusqu’à 2

Débit binaire : 8Kbps ~ 448Kbps

Taux d'échantillonnage : 8KHz ~ 48KHz

Canal : Jusqu’à 2

Débit binaire : 8Kbps ~ 320Kbps

Taux d'échantillonnage : 8KHz ~ 48KHz

Canal : Jusqu’à 5.1

Débit binaire : AAC-LC : 12kbps ~ 576kbps V1: 5kbps ~ 288kbps V2:3kbps ~ 144kbps

Taux d'échantillonnage : 8KHz ~ 48KHz

Canal : Jusqu’à 2

Débit binaire : 128bps ~ 320Kbps Remarque : WMA7, WMA8, WMA9 Standard

Taux d'échantillonnage : 8KHz ~ 48KHz

Canal : Jusqu’à 2

Débit binaire : < 192 kbit/s Taux d'échantillonnage : 8KHz ~ 48KHz

Canal : Jusqu’à 5.1

Débit binaire : < 384 kbit/s Taux d'échantillonnage : 8KHz ~ 96KHz

Canal : Jusqu’à 5.1

Débit binaire : < 768 kbit/s

Taux d'échantillonnage : Jusqu’à 48 KHz Canal : Jusqu’à 2

Remarque : Prend en charge le décodage stéréo uniquement

Audio

WAV (.wav)

AVI (.avi)

Matroska (.mkv, .mka)

3GPP (.3gpp, .3gp)

MP4 (.mp4, .mov, m4a)

Flux de transport MPEG

(.ts, .trp, .tp)

Flux de programme

MPEG (.DAT, .VOB,

.MPG, .MPEG)

WAV (.wav)

AVI (.avi)

Matroska (.mkv, .mka)

3GPP (.3gpp, .3gp)

MP4 (.mp4, .mov, m4a)

Matroska (.mkv, .mka)

RM (.rm, .rmvb, .ra)

Matroska (.mkv, .mka) FLAC

Flux de transport MPEG

(.ts, .trp, .tp)

Matroska (.mkv, .mka) OPUS

LPCM

IMA-ADPCM MS0ADPCM

G711 A/

mu-law

LBR (cook)

DRA

Taux d'échantillonnage : 8KHz ~ 48KHz Canal : Mono, Stéréo, 5.1 Débit binaire : 64 Kbit/s ~ 1,5 Mbit/s

Taux d'échantillonnage : 8KHz ~ 48KHz

Canal : Jusqu’à 2

Débit binaire : 32Kbps ~ 384Kbps Taux d'échantillonnage : 8KHz

Canal : 1 Débit binaire : 64 Kbit/s

Taux d'échantillonnage : 8KHz, 11,025KHz, 22,05KHz, 44,1KHz

Canal : Jusqu’à 5.1

Débit binaire : 6 Kbit/s ~ 128 Kbit/s Taux d'échantillonnage : 8KHz ~ 96KHz

Canal : Jusqu’à 7.1

Débit binaire : < 1,6 Mbit/s Taux d'échantillonnage : 8KHz ~ 96KHz

Canal : Jusqu’à 7.1

Débit binaire : < 6 Mbit/s Taux d'échantillonnage : 8KHz ~ 48KHz

Canal : Jusqu’à 6

Débit binaire : 6 Kbit/s ~ 510 Kbit/s

La résolution est un type de conception de référence, au lieu d’une limitation matérielle, car elle dépend de la taille de la DRAM et des performances

Plus la résolution est élevée, plus la taille de la DRAM est grande

Plus la résolution est élevée, moins les performances sont bonnes, car une durée plus longue

est nécessaire pour a󰀩cher une image

Le choix d’un décodeur matériel JPEG/PNG peut être déni. La résolution maximale du décodeur matériel Jpeg est 16360 x 16360

Le décodeur BMP est un décodeur logiciel. La limitation de la résolution maximale dépend de la taille de la DRAM

8. Mode d'entrée

Résolution graphique :

Standard

Résolution

Résolution active Taux de

rafraîchissement

Pixels H Lignes V

640 480

720 400

800 600

832 624

(Fréquence V/Hz)

59,941 31,469 25,175 VESA

67,670 35,000 30,240 MAC

72,810 37,861 31,500 VESA

75,000 37,500 31,500 VESA

70,080 31,467 28,320 IBM

85,038 37,927 35,500 VESA

56,250 35,156 36,000 VESA

60,317 37,879 40,000 VESA

72,188 48,077 50,000 VESA

75,000 46,875 49,500 VESA

74,550 49,725 57,283 VESA

74,550 49,722 57,284 MAC

60,004 48,363 65,000 VESA

Fréquence H

(KHz)

Taux de

pixels (MHz)

Support

pour mode

DVI

70,069 56,476 75,000 VESA

1024

1152 864

1152 870

1280 720 59,860 44,772 74,500 CVT

1280 960 60,000 60,000 108,000 VESA

1280 1024

1366 768 59,790 47,712 85,500 CVT

1360 768

768

74,930 80,000 60,241 MAC

75,029 60,023 78,750 VESA

60,053 54,348 80,000 VESA

70,016 63,995 94,201 VESA

75,000 67,500 108,000 VESA

75,060 68,681 100,000 MAC

75,061 68,681 100,000 VESA

60,002 63,981 108,000 VESA

60,013 63,974 108,500 VESA

75,024 79,976 134,999 VESA

60,015 47,712 85,500 VESE

84,880 68,688 125,250 CVT

59,887 55,935 106,500 VESA

1440 900

59,901 55,469 88,750 VESA

1680 1050 59,954 65,290 146,250 VESA

60,000 75,000 162,000 VESA

DVI

Résolution HD :

Standard

Résolution

Vidéo

1600 1200

1920 1080 60,000 67,500 148,500 VESA

1920 1200 59,950 74,038 154,000 VESA

3840 2160

Résolution active Taux de

Pixels H Lignes V

720 480

480i

1440 480 59,939 15,734 27,000 EIA-861D

70,000 87,500 189,000 VESA

75,000 93,750 202,500 VESA

23,976 53,946 296,703 VESA

24,000 54,000 297,000 VESA

25,000 56,250 297,000 VESA

29,970 67,430 296,703 VESA

30,000 297,000 67,500 VESA

rafraîchissement (Fréquence V/Hz)

59,939 15,734 13,500 EIA-861D

60,000 15,750 13,513 EIA-861D

Fréquence

H (KHz)

Taux de

pixels (MHz)

Support

pour mode

HDMI

576i

480p

576p

720p

1080i

1440 480 60,000 15,750 27,027 EIA-861D

720 576 50,000 15,625 13,500 EIA-861D

1440 576 50,000 15,625 27,000 EIA-861D

720 480 59,941 31,469 27,000 EIA-861D

720 480 60,000 31,500 27,027 EIA-861D

720 576 50,000 31,250 27,000 EIA-861D

1440 576 50,000 31,250 54,000 EIA-861D

1280 720 59,940 44,955 74,176 EIA-861D

1280 720 60,000 45,000 74,250 EIA-861D

1920 1080 50,000 28,125 74,250 EIA-861D

1920 1080 59,940 33,716 74,175 EIA-861D

1920 1080 60,000 33,750 74,250 EIA-861D

1920 1080 23,976 26,973 74,175 EIA-861D

1920 1080 24,000 27,000 74,250 EIA-861D

1920 1080 25,000 28,125 74,250 EIA-861D

1080p

1920 1080 29,970 33,716 74,176 EIA-861D

1920 1080 30,000 33,750 74,250 EIA-861D

1920 1080 50,000 56,250 148,500 EIA-861D

1920 1080 59,940 67,432 148,350 EIA-861D

1920 1080 60,000 67,500 148,500 EIA-861D

3840 2160 23,976 53,946 296,703

3840 2160 24,000 54,000 297,000

3840 2160 25,000 56,250 297,000

HDMI

3840 2160 29,970 67,430 296,703

3840 2160 30,000 67,500 297,000

3840 2160 50,000 112,500 594,000

3840 2160 60,000 135,000 594,000

• La qualité du texte PC est optimale en mode HD 1080 (1920 × 1080, 60 Hz).

• Votre écran d'affichage PC peut varier selon le fabricant (et selon votre version de Windows).

• Consultez le manuel d'utilisation votre ordinateur pour obtenir des informations sur la raccordement de votre PC à un écran.

• Si un mode de sélection des fréquences verticale et horizontale existe, sélectionnez 60 Hz (vertical) et 31,5 KHz (horizontal). Dans certains cas, des signaux anormaux (comme des bandes) peuvent apparaître sur l'écran lorsque l'alimentation de l'ordinateur est éteinte (ou si l'ordinateur est débranché). Le cas échéant, appuyez sur le bouton [INPUT (ENTRÉE)] pour passer en mode vidéo. Assurez-vous également que le PC est connecté.

• Lorsque les signaux synchrones horizontaux semblent irréguliers en mode RGB, vérifiez que le PC n'est pas en mode d'économie d'énergie ou que les câbles sont bien branchés.

• Le tableau des paramètres d'affichage est conforme aux normes IBM/VESA, et basé sur l'entrée analogique.

• Le mode de prise en charge DVI est considéré comme identique au mode de prise en charge PC.

• La meilleure synchronisation pour la fréquence verticale de chaque mode est 60 Hz.

9. Nettoyage et dépannage

9.1. Nettoyage

Lors de l'utilisation de l'écran

• Ne mettez pas les mains, le visage ou des objets près des trous de ventilation de l'écran. Le haut de l'écran est généralement très chaud en raison de la température élevée de l'air qui sort par les trous de ventilation. Des brûlures ou des blessures peuvent survenir si des parties du corps sont amenées trop près. Le fait de placer un objet dans la partie supérieure de l'écran peut également entraîner pour l'objet des dommages liés à la chaleur, ainsi que pour l'écran lui-même.

• Veillez à débrancher tous les câbles avant de déplacer l'écran. Le déplacement de l'écran avec ses câbles attachés peut endommager les câbles et donc provoquer un incendie ou de choc électrique.

• Débranchez le cordon d'alimentation de la prise secteur par mesure de sécurité avant d'e󰀨ectuer tout type de nettoyage ou toute procédure de maintenance.

Instructions de nettoyage du panneau avant

• La face avant de l'écran a été spécialement traitée. Essuyez doucement la surface avec un linge de

nettoyage ou avec un chi󰀨on doux non pelucheux.

• Si la surface est sale, trempez un chi󰀨on doux non pelucheux dans un détergent doux. Essorez le chi󰀨on pour enlever l'excès de liquide. Essuyez la surface de l'écran pour enlever la saleté. Ensuite, utilisez un chi󰀨on sec du même type pour le sécher.

• Veillez à ne pas rayer ou heurter la surface de l'écran avec les doigts ou avec des objets durs de quelque nature.

• N'utilisez pas de substances volatiles tels que vaporisateurs, solvants et diluants.

Instructions de nettoyage du boîtier

• Si le boîtier est sale, essuyez-le avec un chi󰀨on doux et sec.

• Si le boîtier est extrêmement sale, trempez un chi󰀨on doux non pelucheux dans un détergent doux.

Essorez le chi󰀨on pour enlever le plus d'humidité possible. Essuyez le boîtier Utilisez un autre chi󰀨on

sec pour essuyer jusqu'à ce que la surface soit sèche.

• Veillez à ne pas laisser l'eau ou le détergent entrer en contact avec la surface de l'écran. Si de l'eau ou de l'humidité pénètre dans l'appareil, des problèmes de fonctionnement, des risques électriques et des électrocutions peuvent en résulter.

• Veillez à ne pas rayer ou heurter le boîtier avec les doigts ou avec des objets durs de quelque nature.

• N'utilisez pas de substances volatiles tels que vaporisateurs, solvants et diluants sur le boîtier.

• Ne placez aucun objet en caoutchouc ou en PVC près du boîtier pendant des périodes de temps prolongées.

9.2. Dépannage

Problèmes Causes possibles Solutions L’indicateur d’alimentation ne

s’allume pas

L’indicateur d’alimentation est allumé, mais aucune image ne

s’a󰀩che

Image saccadée ou présentant des ondulations

Écran sombre ou

extrêmement lumineux

Di󰀨érence de couleur

A. Le moniteur n’est pas sous

tension

A. Le câble vidéo est débranché ou

mal branché

B. Aucune entrée de signal vidéo

A. Un appareil électrique interfère

avec les signaux vidéo ;

5. A. Luminosité/contraste élevé(e) ou bas(se)

A. Saturation chromatique

incorrecte ;

B. Valeurs RVB ou température de

couleur incorrectes

A. Vériez si le cordon

d’alimentation est branché et allumez le moniteur.

A. Branchez ou remplacez le

câble vidéo et assurez-vous de son raccordement approprié et correct ;

B. Vériez la source du signal et

vériez si le raccordement est

correct à l’extrémité de sortie.

A. Éteignez l’appareil électrique ou

déplacez le moniteur.

6. A. Vériez les réglages de luminosité/contraste ou restaurez-les aux réglages par défaut.

A. Vériez la saturation

chromatique ;

B. Réglez les valeurs RVB ou

réinitialisez la température de couleur ;

C. Restaurer aux valeurs d'usine

par défaut.

Distorsion d’image Pas de son

A. Rapport d’aspect incorrect ; A. Réinitialisez le rapport d’aspect. A. Le câble audio est débranché ou

mal branché ;

B. Mode Mute (Muet) activé

A. Assurez-vous du raccordement

correct à l’extrémité d’entrée ;

B. Réinitialisez le volume.

10. Caractéristiques techniques

A󰀩chage :

Élément Caractéristiques

Taille de l'écran (zone active) 109 cm Rapport D’Aspect 16:9 Nombre de pixels 3840 (H) x 2160 (V) Finesse de pixel 0,492(H) x 0,492(V) [mm] Couleurs a󰀩chables 10 bits, 1,07 milliard de couleurs Luminosité 350 cd/m² Taux de contraste (Typique) 1100:1 Angle de vue 178 degrés

Bornes d'entrée/sortie :

Élément Caractéristiques

10W (G) + 10W (D) [RMS]/8Ω

Sortie haut-parleur Haut-parleurs internes

Sortie audio RCA D/G x 1 0,5V [rms] (Normal) / 2 voies (G+D)

Entrée audio

RS232C

RJ-45

Entrée HDMI

Entrée DVI-D Prise DVI-D x 1 RVB numérique : TMDS (Vidéo) Entrée/Sortie IR 3,5 mm x 2 IR traversant ou IR en série Entrée USB USB x 2 (Type A) USB 2.0, Lecture multimédia et port de service

Prise téléphone 3,5 mm x 1

Prise D-Sub x 1 (9 broches)

Prise RJ-45 x 1 (8 broches)

Prise HDMI x 2 (Type A) (19 broches)

Système 1 voie 1 haut-parleur 82 dB/W/M/160 Hz ~ 13 KHz

0,5V [rms] (Normal) / 2 voies (G+D)

TXD + RXD (1:1)

Port LAN 10/100

RGB numérique : TMDS (Vidéo + Audio) MAX: Vidéo : 720p, 1080p, 4K à 60 Hz

Audio : 48 KHz / 2 Voies (G+D)

Prise en charge de LPCM uniquement

Général :

Élément Caractéristiques

Connecteur d’alimentation 100 - 240 V~, 50/60 Hz, 1,5 A Consommation électrique (maxi.) 85 W Consommation électrique (typ.) 70 W Consommation électrique (en veille et éteint) <0,5 W (RS232 actif) Dimensions (sans support) [L x H x P] 969,9 x 558,3 x 84,6 mm Poids (sans support) 10,5 Kg Poids brut (sans support) 15,4 Kg

Conditions ambiantes :

Élément Caractéristiques

Température

Humidité

Altitude

Fonctionnement 0 ~ 40°C En stockage -10 ~ 60°C Fonctionnement 20 ~ 80% HR (sans condensation) En stockage 10 ~ 80% HR (sans condensation) Fonctionnement 0 ~ 5 000 m En stockage 0 ~ 9 000 m

Haut-parleur interne :

Élément Caractéristiques

Type 1 voie 1 haut-parleur Entrée 10 W (RMS) Impédance 8Ω Pression sonore de sortie Réponse en fréquence

82 dB/W/M 160 Hz ~ 13 KHz

11. Protocole RS232

11.1. Introduction

Ce document décrit les spécications de l'interface matérielle et les protocoles logiciels de la communication

d'interface RS232 entre ViewSonic Commercial TV / Digital Signage et PC ou autre unité de commande avec protocole RS232.

Le protocole contient trois sections de commande :

• Set-Function

• Get-Function

• Mode télécommande traversant * Dans le document ci-dessous, "PC" représente toutes les unités de commande qui peuvent envoyer ou

recevoir la commande de protocole RS232.

11.2. Description

11.2.1. Spécifications matérielles

Port de communication Viewsonic TV à l'arrière : (1) Type de connecteur : DSUB 9 broches mâle (2) Assignation des Broches

DSUB mâle 9 broches (vue extérieure)

[Cas spécial] connecteur barillet 2,5mm

11.2.2. Réglage de la communication

# Broche Signal Remarque

1 NC 2 RXD Entrée vers Commercial TV ou DS 3 TXD Sortie de Commercial TV ou DS 4 NC 5 GND 6 NC 7 NC 8 NC 9 NC Trame GND

* Utilisation d'un câble croisé (null modem) requise pour l'utilisation avec un PC

# Broche Signal Remarque

Conseil TXD Sortie de Commercial TV ou DS Bague RXD Entrée vers Commercial TV ou DS Manchon GND

- Choix du débit en bauds : 9600bit/s (xe)

- Bits de données : 8 bits (xe)

- Parité : Aucune (xe)

- Bits d’Arrêt : 1 (xe)

11.2.3. Référence de message de commande

Le PC envoie au moniteur un paquet de commande suivi d'un "CR (Retour Chariot)". Chaque fois que le PC envoie une commande de contrôle au moniteur, le moniteur doit répondre comme suit :

1. Si le message est reçu correctement, il envoie "+" (02Bh) suivi de "CR" (00Dh)

2. Si le message est reçu incorrectement, il envoie "-" (02Dh) suivi de "CR" (00Dh)

11.3. Protocole

11.3.1. Listing Set-Function

Le PC peut contrôler le téléviseur / l'a󰀩chage pour des actions spéciques. La commande Set-Function vous permet de contrôler le comportement du téléviseur / de l'a󰀩chage sur un site distant via le port RS232.

Le format du paquet Set-Function est composé de 9 octets.

Description de Set-Function : Longueur : ID TV/DS

Type de commande

Commande : Valeur[1~3] : CR

Total d'octets du message hors "CR".

Identication pour chaque téléviseur / a󰀩chage (01~98; la valeur par défaut est 01)

Si on veut régler tous les paramètres TV/DS, utilisez l’ID TV/DS « 99 », il n'y a pas de commande

L'ID TV/DS peut être réglé via le menu OSD pour chaque téléviseur / a󰀩chage.

Identie le type de commande,

“s” (0x73h) : Commande Set (Régler) “+” (0x2Bh) : Réponse de commande valide “-“ (0x2Dh) : Réponse de commande invalide

Code de commande de fonction : Code ASCII d'un octet.

ASCII trois octets qui dénit la valeur.

0x0D

Reply (Répondre)

sur cette fonction.

Format de Set-Function Envoyer : (Type de commande = "s")

Nom Longueur ID Type de commande Commande Valeur1 Valeur2 Valeur3 CR

Nombre

d'octets

Ordre des

octets

REMARQUE

Réponse : (Type de commande=”+” ou “-”)

Nom Longueur ID Type de commande CR

Nombre

d'octets

Ordre des

octets

REMARQUE

1. La réponse pour la commande "Power on (Mise sous tension)" est l'exception pour VT2405LED-1 et VT3205LED. Il s'agit de 0x322B0D ( 2+<CR>).

1 octet 2 octet 1 octet 1 octet 1 octet 1 octet 1 octet 1 octet

1 2~3 4 5 6 7 8 9

: Pour VT2405LED-1 et VT3205LED, la commande dénie “Power on (Mise en marche)” est

l'exception

1 octet 2 octet 1 octet 1 octet

1 2~3 4 5

2. Lorsque le PC applique une commande à tous les a󰀩chages (ID=99), seul l'ensemble # 1 doit répondre

par le nom ID=1.

Exemple 1 : Régler la luminosité sur 76 pour TV-02 et cette commande est valide Envoyer (Format hexadécimal)

Nom Longueur ID Type de commande Commande Valeur1 Valeur2 Valeur3 CR

Hex 0x38

Répondre (Format hexadécimal)

Nom Longueur ID Type de commande CR

Hex 0x34

0x30 0x32

0x73 0x24 0x30 0x37 0x36 0x0D

0x2B 0x0D

Exemple 2 : Régler la luminosité sur 176 pour TV-02 et cette commande est NON valide (Format hexadécimal)

Nom Longueur ID Type de commande Commande Valeur1 Valeur2 Valeur3 CR

Hex 0x38

0x30 0x32

0x73 0x24 0x31 0x37 0x36 0x0D

Répondre (Format hexadécimal)

Nom Longueur ID

Hex 0x34

0x30 0x32

Type de

commande

0x2D 0x0D

Tableau de la fonction Set :

Fonction de base

Fonction Set Longueur ID Commande Commande Plage de valeurs Commentaires

Type

(ASCII)

Mise sous tension

/arrêt (veille)

Entrée Select 8 s “ 22 000: TV

*3.2.1

8 s ! 21 000: VEILLE

Code

(ASCII)

Code (Hex)

(Trois octets ASCII)

001: ALLUMÉ

001: AV 002: S-Vidéo 003: YPbPr 004: HDMI1 014: HDMI2 024: HDMI3 034: HDMI4

1. La commande de mise sous tension via LAN ne peut fonctionner que dans un certain mode. Consultez

le GU de l'a󰀩chage pour

plus de détails.

2. L'option « WOL par adresse MAC » peut être utilisée comme alternative.

1. Pas besoin d'USB

2. Pour le cas de deux autres sources identiques, le 2nd numérique est utilisé pour indiquer l'extension.

3. L'HEX de 00A est 30 30

41.

*3.1.1

*3.2.1

005: DVI 006: VGA1 016: VGA2 026: VGA3

007: PC enchable

(OPS/SDM)/HDBT

008: Mémoire interne 009: DP/Type-C

00A: Intégré/ Principal (Android)

Luminosité 8 s $ 24 000 ~ 100

900:Luminosité moins (-1) 901: Luminosité plus (+1)

*3.1.1

Rétroéclairage

*3.2.0

8 A B 42 000 ~ 100 1. Pour les plates-formes

Android dont le mode principal est contrôlé par le rétroéclairage et les autres sources qui sont contrôlées par la luminosité.

2. Dérivé du calibrage des couleurs.

*3.2.0

Verrouillage d'alimentation

8 s 4 34 000: Déverrouiller

001: Verrouiller

Volume 8 s 5 35 000 ~ 100

900: Volume

bas(-1)

901: Volume

plus(+1)

Muet 8 s 6 36 000: Désactivé

001: Activé(muet)

Bouton de verrouillage Verrouillage du menu

Chi󰀨re

*3.1.1

Pavé numérique

*3.1.1

8 s 8 38 000: Déverrouiller

001: Verrouiller

8 s > 3E 000: Déverrouiller

001: Verrouiller

8 s @ 40 000~009 8 s A 41 000: HAUT

001: BAS

002: GAUCHE

003: DROITE

004: ENTER

005: ENTRÉE

006: MENU/

(QUITTER)

007: QUITTER Télécommande 8 s B 42 000: Désactiver

001: Activer

002: Traversant

Restaurer les

8 s ~ 7E 000 Retour au réglage d'usine paramètres par défaut

* Voir la note en détails

Désactivé : La télécommande n'a pas de fonction Activé : La télécommande commande normalement

Traversant : L'a󰀩chage

transmet le code de la télécommande vers l'appareil connecté via le port RS232, mais ne réagit pas lui-même.

Fonction facultative

Fonction Set Longueur ID Commande Commande Plage de valeurs Commentaires

Type

(ASCII)

Code

(ASCII)

Code (Hex)

(Trois octets

ASCII) Contraste 8 s # 23 000 ~ 100 Netteté 8 s % 25 000 ~ 100 Couleur 8 s & 26 000 ~ 100 Teinte 8 s ‘ 27 000 ~ 100

Rétroéclairage activé_ désactivé

*3.2.3

8 s ( 28 000: Désactiver

001: Activer

Mode couleur 8 s ) 29 000: Normal

001: Chaud 002: Froid 003: Personnel

Son ambiophonique

8 s - 2D 000: Désactiver

001: Activer

Graves 8 s . 2E 000 ~ 100 Aigus 8 s / 2F 000 ~ 100 Balance 8 s 0 30 000 ~ 100 050 est central Taille de

l'image

8 s 1 31 000: PLEIN(16:9)

001: NORMAL

(4:3)

002: RÉEL (1:1)

*3.1.0

Langue

d'a󰀩chage à

l'écran

8 s 2 32 000: English

001: Français

002: Espagnol

Peut être étendue pour plus de langues prises en charge par modèle

Date : Année 8 s V 56 Y17 ~ Y99 2 derniers chi󰀨res

(20)17~(20)99 Date : Mois 8 s V 56 M01 ~ M12 2 chi󰀨res Date : Jour 8 s V 56 D01 ~ D31 2 chi󰀨res Heure :

8 s W 57 H00 ~ H23 Format 24 h. 2 chi󰀨res.

Heure Heure : Min 8 s W 57 M00 ~ M59 2 chi󰀨res Heure : Sec 8 s W 57 S00 ~ S59 2 chi󰀨res

11.3.2. Listing Get-Function

Le PC peut interroger le téléviseur / l'a󰀩chage pour des informations spéciques. Le format du paquet Get-Function est constitué de 9 octets, ce qui est similaire à la structure du paquet de Set-Function. Notez que l'octet “Value (Valeur)” est toujours = 000

Description de Get-Function : Longueur : ID TV/DS

Type de commande Identie le type de commande,

Commande : Valeur[1~3] : CR

0x0D

Format de Get-Function Envoyer : (Type de commande = "g")

Nom Longueur ID Type de commande Commande Valeur1 Valeur2 Valeur3 CR

Nombre

d'octets

Ordre des

octets

Total d'octets du message hors "CR".

Identication pour chaque téléviseur / a󰀩chage (01~98; la valeur par défaut est 01).

“g” (0x67h) : Obtenir commande “r” (0x72h) : Réponse de commande valide “-“ (0x2Dh) : Réponse de commande invalide

Code de commande de fonction : Code ASCII d'un octet.

ASCII trois octets qui dénit la valeur.

1 octet 2 octet 1 octet 1 octet 1 octet 1 octet 1 octet 1 octet

1 2~3 4 5 6 7 8 9

REMARQUE

Réponse : (Type de commande=”r” ou “-”)

Si la commande est valide, Type de commande=”r”

Nom Longueur ID Type de commande Commande Valeur1 Valeur2 Valeur3 CR

Nombre

d'octets

Ordre des

octets

REMARQUE

Si la commande est Non valide, Type de commande=”-”

Nom Longueur ID Type de commande CR

Nombre

d'octets

Ordre des

octets

: "Power STBY status (état alim VEILLE)" est l'exception pour VT2405LED-1 et VT3205LED.

1 octet 2 octet 1 octet 1 octet 1 octet 1 octet 1 octet 1 octet

1 2~3 4 5 6 7 8 9

: La réponse pour la commande "Power STBY status (état alim VEILLE)" est l'exception

pour VT2405LED-1 et VT3205LED. Il s'agit de 0x36 72 6C 30 30 30 0D ( 6rl000<CR>).

1 octet 2 octet 1 octet 1 octet

1 2~3 4 5

Exemple 1 : Obtenir la luminosité de TV-05 et cette commande est valide. La valeur de luminosité est

67. Envoyer (Format hexadécimal)

Nom Longueur ID Type de commande Commande Valeur1 Valeur2 Valeur3 CR

Hex 0x38

0x30 0x35

0x67 0x62 0x30 0x30 0x30 0x0D

Répondre (Format hexadécimal)

Nom Longueur ID Type de commande Commande Valeur1 Valeur2 Valeur3 CR

Hex 0x38

Exemple 2 : Obtenir la luminosité de TV-05 mais cette ID de commande de luminosité est erroné et est NON valide dans le tableau des commandes.

Envoyer (Format hexadécimal)

Nom Longueur ID Type de commande Commande Valeur1 Valeur2 Valeur3 CR

Hex 0x38

Répondre (Format hexadécimal)

Nom Longueur ID Type de commande CR

Hex 0x34

0x30 0x35

0x72 0x62 0x30 0x36 0x37 0x0D

0x67 0XD3 0x30 0x30 0x30 0x0D

0x2D 0x0D

Tableau de la fonction Get :

Fonction de base

Fonction Get Longueur ID Commande

Type

(ASCII) Code

Obtenir rétro-

8 g b 62 000 ~ 100 Luminosité

Obtenir rétroéclairage

*3.2.0

8 a B 42 000 ~ 100 1. Pour les plates-

Commande Plage de

réponse

(ASCII)

Code (Hex)

(Trois octets

ASCII)

Commentaires

formes Android dont le mode principal est contrôlé par le rétroéclairage et les autres sources qui sont contrôlées par la luminosité.

2. Dérivé du calibrage des couleurs.

*3.2.0

Obtenir rétro-

8 g f 66 000 ~ 100 Volume Obtenir rétro-Muet 8 g g 67 000: Désactiver

001: Marche

(muet)

Obtenir rétroSélection entrée

Obtenir rétro-état d'alimentation :

8 g j 6A 000~

100~

8 g l 6C 001: ALLUMÉ

000: VEILLE ALLUMÉ/VEILLE Obtenir rétroTélécommande

S g n 6E 000: Désactiver

001: Activer

002: Traversant Verrouillage Obteniralimentation Verrouillage Obtenir-bouton

8 g o 6F 000:

Déverrouiller

001: Verrouiller

8 g p 70 000:

Déverrouiller

001: Verrouiller Verrouillage Obtenir-menu)

8 g q 71 000:

Déverrouiller

001: Verrouiller

1. 1er chi󰀨re pour la détection du signal :

0 signie “pas de

signal” ;

1 signie “signal

détecté”.

2. 2

ème

et 3

ème

chi󰀨re :

Consultez le tableau Set-function

Obtient le statut du mode RCU

Obtenir rétro-ACK 8 g z 7A 000 Cette commande

est utilisée pour tester le lien de communication.

Obtenir rétroThermique

8 g 0 30 000 ~100:

0 ~ +100 deg C

-01 ~ -99:

-1 ~ -99 deg C

Obtenirheures de fonctionnement

*3.2.0

8 g 1 31 000 1. Heures

accumulées avec un nombre entier à 6

chi󰀨res (000 001 ~

999 999)

*3.2.0

2. Ne peut pas être réinitialisé lors de la mise à jour du FW et de la réinitialisation d'usine

*3.2.2

3. Réponse dans le nouveau format

*3.2.0

Obtenir-nom d'appareil

Obtenir-adresse MAC

32 octets

8 g 4 34 000 Réponse dans le

nouveau format 32 octets

8 g 5 35 000 (pour le modèle avec

LAN) Réponse dans le nouveau format

*3.2.0

Obtenir-adresse IP

*3.2.0

32 octets

8 g 6 36 000 (pour le modèle avec

LAN) Réponse dans le nouveau format

*3.2.0

Obtenirnuméro série

*3.2.0

Obtenir-version

*3.2.0

32 octets

8 g 7 37 000 Réponse dans le

nouveau format 32 octets

8 g 8 38 000 Réponse dans le

nouveau format 32 octets

Fonction facultative

Fonction Get Longueur ID Commande

Commande Plage de réponse Commentaires

Type

Obtenir rétro-

(ASCII) Code

(ASCII)

8 g a 61 000 ~ 100

Code

(Hex)

(Trois octets

ASCII)

Contraste Obtenir rétro-

8 g c 63 000 ~ 100 Netteté Obtenir rétro-

8 g d 64 000 ~ 100 Couleur Get-Teinte 8 g e 65 000 ~ 100

Obtenir

8 g h 68 000: O󰀨

rétroéclairage activé_ désactivé

Obtenir rétro-

*3.2.3

8 g 2 32 Y00~Y00 2 derniers chi󰀨res Date : Année Obtenir rétro-

8 g 2 32 M00~M00 2 chi󰀨res Date : Mois Obtenir

8 g 2 32 D00~M00 2 chi󰀨res rétroDate :

Jour

Obtenir

8 g 3 33 H00~H00 Format 24 h. 2 rétro- Heure : Heure Obtenir rétro-

8 g 3 33 M00~M00 2 chi󰀨res Heure : Min Obtenir rétro-

8 g 3 33 S00~S00 2 chi󰀨res Heure : Sec

11.3.3. Mode télécommande traversant

(Désactiver) 001: On (Activer)

(20)17~(20)99

chi󰀨res

Lorsque le PC règle le téléviseur / l'a󰀩chage en télécommande traversant, le téléviseur / l'a󰀩chage envoie

un paquet de 7 octets (suivi de "CR") en réponse à l'activation du bouton de la télécommande. Notez que

dans ce mode, la télécommande n'a aucun e󰀨et sur la fonction téléviseur / a󰀩chage. Par exemple: "Volume +" ne modie pas le volume sur l'écran LCD mais envoie seulement le code "Volume +" au PC via

le port RS232.

Format de la fonction IR traversant Réponse : (Type de commande = "p")

Nom Longueur ID

Type de

commande

Code1

télécommande

(MSB)

Code2

télécommande

(LSB)

Nombre d'octets 1 octet 2 octet 1 octet 1 octet 1 octet 1 octet

Ordre des octets 1 2~3 4 5 6 7

Exemple 1 : Télécommande traversante lorsque la touche "VOL+" est enfoncée pour envoi TV-05 Send (Format hexadécimal)

Nom Longueur ID

Hex 0x36

0x30 0x35

Type de

commande

Commande Valeur1 CR

0x70 0x31 0x30 0x0D

Clé Code (HEX)

1 01 2 02 3 03 4 04 5 05 6 06 7 07 8 08 9 09 0 0A

- 0B RAPPEL (DERNIER) 0C INFO (AFFICHAGE) 0D

0E ASPECT (ZOOM, TAILLE) 0F VOLUME PLUS (+) 10 VOLUME MOINS (-) 11 MUET 12 CHAÎNE/PAGE PLUS (+)/

LUMINOSITÉ+ CHAÎNE/PAGE MOINS (-)/

LUMINOSITÉALIMENTATION 15 SOURCES (ENTRÉES) 16

SOMMEIL 19 MENU 1A HAUT 1B BAS 1C GAUCHE (-) 1D DROITE (+) 1E OK (ENTRER, DÉFINIR) 1F QUITTER 20

ROUGE ■ (F1) 2C VERT ■ (F2) 2D JAUNE ■ (F3) 2E BLEU ■ (F4) 2F

17 18

21 22 23 24 25 26 27 28 29 2A

REMARQUE

1. Ce code traversant IR est di󰀨érent du code de

la touche de télécommande.

2. Ordre spécial des commandes pour la touche POWER (ALIMENTATION) en mode traversant IR.

2-1. Lorsque le téléviseur / l'a󰀩chage est

éteint et reçoit le code d'alimentation IR :

Le téléviseur / l'a󰀩chage s'allume, puis

transmet le code POWER à l'hôte via RS232.

2-2. Lorsque le téléviseur / l'a󰀩chage est

allumé et reçoit le code d'alimentation

IR : Le téléviseur / l'a󰀩chage transfère

le code POWER à l'hôte via RS232, puis s'éteint.

2-3. Lorsque SET-Verrouillage alimentation

est activé, le téléviseur / l'a󰀩chage ne

répond pas à un appui sur la touche POWER.

3. Le code VOLUME PLUS et VOLUME MOINS est émis de façon répétée lorsque vous maintenez les touches enfoncées.

12. Autres informations

Assistance à la clientèle

Pour de l’assistance technique ou un service sur les produits, consultez le tableau ci-dessous ou contactez votre revendeur.

REMARQUE : Vous aurez besoin du numéro de série du produit.

Pays/Région Site Internet Pays/Région Site Internet

Asie Pacique et Afrique

Australia www.viewsonic.com/au/ Bangladesh www.viewsonic.com/bd/

中国 (China)

Hong Kong (English) www.viewsonic.com/hk-en/ India www.viewsonic.com/in/

Indonesia www.viewsonic.com/id/ Israel www.viewsonic.com/il/

日本 (Japan)

Malaysia www.viewsonic.com/my/ Middle East www.viewsonic.com/me/

Myanmar www.viewsonic.com/mm/ Nepal www.viewsonic.com/np/

New Zealand www.viewsonic.com/nz/ Pakistan www.viewsonic.com/pk/

Philippines www.viewsonic.com/ph/ Singapore www.viewsonic.com/sg/

臺灣 (Taiwan)

Việt Nam www.viewsonic.com/vn/ South Africa & Mauritius www.viewsonic.com/za/

Americas

United States www.viewsonic.com/us Canada www.viewsonic.com/us

www.viewsonic.com.cn

www.viewsonic.com/jp/ Korea www.viewsonic.com/kr/

www.viewsonic.com/tw/

香港 (繁體中文)

ประเทศไทย

www.viewsonic.com/hk/

www.viewsonic.com/th/

Latin America www.viewsonic.com/la

Europe

Europe www.viewsonic.com/eu/ France www.viewsonic.com/fr/

Deutschland www.viewsonic.com/de/ Қазақстан www.viewsonic.com/kz/

Россия www.viewsonic.com/ru/ España www.viewsonic.com/es/

Türkiye www.viewsonic.com/tr/ Україна www.viewsonic.com/ua/

United Kingdom www.viewsonic.com/uk/

Garantie limitée

Affichage commercial LCD ViewSonic

Ce que la garantie couvre :

ViewSonic garantit que ses produits sont exempts de défauts matériels et de fabrication, dans le cadre d'une utilisation normale, pendant la période de garantie. Si un produit présente un défaut matériel ou de fabrication pendant la période de garantie, ViewSonic pourra, à sa seule discrétion, réparer le produit ou le remplacer par un produit similaire. Le produit de remplacement ou les pièces peuvent comporter des pièces ou des composants recyclés ou remis à neuf.

Ce que la garantie protège :

Cette garantie est uniquement valable pour le premier acquéreur.

Ce que la garantie ne couvre pas :

1. Tout produit sur lequel le numéro de série a été endommagé, modifié ou supprimé.

2. Les dommages, détériorations ou dysfonctionnements résultant de : a. Accident, mauvaise utilisation, négligence, incendie, inondation, foudre ou autres catastrophes

naturelles, modification du produit non autorisée ou non-respect des instructions fournies avec le

produit. b. Tout dommage du produit dû au transport. c. Retrait ou installation du produit. d. Causes externes au produit, telles que variations ou pannes électriques. e. Utilisation de fournitures ou de pièces ne respectant pas les spécifications de ViewSonic. f. Usure normale. g. Toute autre cause sans rapport avec un défaut du produit.

3. Tout produit présentant un état communément appelé « brûlure d'image », résultant de l'affichage d'une image statique sur le produit pendant une longue période.

4. Frais de retrait, d'installation, de transport aller, d'assurance et de service d'installation.

Comment en bénéficier :

1. Pour toute information concernant les services sous garantie, veuillez contacter le service d'assistance client ViewSonic (Veuillez consulter la page Assistance Client). Vous devrez fournir le numéro de série de votre produit.

2. Pour bénéficier de la garantie, vous devrez fournir (a) le reçu de vente daté original, (b) votre nom, (c) votre adresse, (d) une description du problème et (e) le numéro de série du produit.

3. Amener ou expédier le produit franco de port dans l'emballage d'origine à un centre de service agréé ViewSonic ou à ViewSonic.

4. Pour de plus amples informations ou le nom du centre de services ViewSonic le plus proche, veuillez contacter ViewSonic.

4.3: A󰀩chage commercial LCD ViewSonic Page 1 sur 2 CD_LW01 Rév. 1a 11-02-09

Limitation des garanties implicites :

Il n'existe aucune garantie, explicite ou implicite, s'étendant au-delà de la description contenue dans le présent document, y compris la garantie implicite de qualité marchande et d'adéquation à un usage particulier.

Exclusion de dommages :

La responsabilité de ViewSonic est limitée au coût de réparation ou de remplacement du produit. ViewSonic ne saurait être tenu responsable de :

1. Dommages à d'autres biens causés par un défaut dans le produit, dommages résultant d'une gêne, perte d'usage du produit, perte de temps, perte de profits, perte d'opportunités commerciales, perte de clientèle, interférence dans les relations commerciales ou toute autre perte commerciale, même si le client a été averti de la possibilité de tels dommages.

2. Tout autre dommage, indirect, consécutif ou autre.

3. Tout plainte contre le client émanant de toute autre partie.

4. Réparation ou tentative de réparation par une personne non autorisée par ViewSonic.

Effet de la loi d'État :

Cette garantie vous donne des droits légaux spéciques et vous pouvez également avoir d'autres droits,

variant d'un état à l'autre. Certains états n'autorisent pas les limitations sur les garanties implicites et/ou n'autorisent pas l'exclusion des dommages indirects ou consécutifs, par conséquent les limitations et exclusions mentionnées ci-dessus peuvent ne pas s'appliquer à vous.

Ventes hors des États-Unis et du Canada :

Pour des informations et des services de garantie sur les produits ViewSonic vendus hors des États-Unis et du Canada, veuillez contacter ViewSonic ou votre revendeur ViewSonic local. La période de garantie de ce produit en Chine continentale (Hong Kong, Macao et Taïwan exclus) est soumise aux termes de la Carte de Garantie et de Maintenance. Pour les utilisateurs en Europe et en Russie, des informations détaillées sur la garantie proposée peuvent être trouvés à l'adresse www.viewsoniceurope.com, dans la rubrique Support/Informations sur la Garantie.

4.3: A󰀩chage commercial LCD ViewSonic Page 2 sur 2 CD_LW01 Rév. 1a 11-02-09

Viewsonic CDE4320 User Guide [fr]

Specifications and Main Features

Frequently Asked Questions

User Manual
