CDE4320 Pantalla comercial

Guía del usuario

IMPORTANTE: Lea esta Guía de usuario para obtener información importante sobre la instalación y utilización del producto de una forma segura, así como para registrar dicho producto para obtener servicio técnico en caso de que sea necesario. La información de garantía contenida en esta Guía de usuario describirá su cobertura limitada proporcionada por ViewSonic Corporation, que también podrá encontrar en el sitio Web en http://www.viewsonic.com en inglés, o en los idiomas específicos utilizando el cuadro de selección regional situado en la esquina superior derecha de dicho sitio. “Antes de utilizar el equipo lea atentamente las instrucciones de este manual”

Nº de modelo: VS17890

Gracias por elegir ViewSonic

Como proveedor líder mundial de soluciones visuales, ViewSonic se dedica a superar las expectativas del mundo en lo que a evolución, innovación y

simplicidad tecnológicas se reere. En ViewSonic, creemos que nuestros

productos tienen el potencial necesario para impactar positivamente en

el mundo y conamos en que el producto de ViewSonic que ha elegido le

proporcione un buen servicio.

Una vez más, ¡gracias por elegir ViewSonic!

Información de conformidad

En esta sección se tratan todos los requisitos y declaraciones relacionados con las normativas. Las aplicaciones correspondientes confirmadas se referirán a las etiquetas de la placa de identificación y al marcado correspondiente de la unidad.

Declaración FCC

Este dispositivo cumple con la Parte 15 de las Reglas de la FCC. El funcionamiento está sujeto a las siguientes dos condiciones: (1) este dispositivo no deberá causar interferencias perjudiciales y (2) este dispositivo deberá aceptar cualquier interferencia que reciba, incluidas interferencias que puedan causar un funcionamiento no deseado.

NOTA: Este equipo se ha probado y se ha demostrado que cumple los límites de un dispositivo digital de Clase B, de acuerdo con el Apartado 15 de la normativa FCC. Estos límites se diseñaron para proporcionar una protección razonable contra las interferencias perjudiciales en una instalación residencial. Este equipo genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se instala y utiliza conforme a las instrucciones, puede causar interferencias perjudiciales para las comunicaciones de radio. Sin embargo, no se puede garantizar que la interferencia no ocurrirá en una instalación en particular. En el caso de que el equipo causara interferencias perjudiciales para la recepción de radio o TV, lo que puede determinarse encendiendo y apagando dicho equipo, se sugiere que el usuario lleve a cabo una o varias de las siguientes medidas para corregir dichas interferencias:

• Reorientar o reubicar la antena receptora.

• Aumentar la separación entre el equipo y el receptor.

• Conectar el equipo a una toma de corriente de un circuito diferente al que está conectado el receptor.

• Si es necesario, consultar al proveedor o a un técnico especialista en radio/televisión.

Advertencia: Se advierte que los cambios o modificaciones no aprobados expresamente por la parte responsable del cumplimiento anularán la autorización para utilizar el equipo.

CAN ICES-3 (B)/NMB-3(B) Conformidad CE para países europeos

El dispositivo cumple la Directiva EMC 2014/30/UE y la Directiva de baja tensión 2014/35/UE.

ADVERTENCIA: Este equipo cumple la Clase B de EN55032. En un entorno residencial, este

equipo puede causar interferencias de radio.

La siguiente información solo se aplica a los estados miembros de la Unión Europea:

La marca mostrada a la derecha cumple la directiva sobre el desecho de equipos eléctricos y electrónicos 2012/19/UE (WEEE).La marca indica la necesidad de NO arrojar el equipo a la basura municipal no clasificada. En su lugar, debe utilizar los sistemas de retorno y reciclaje disponibles.

Declaración de cumplimiento de la directiva de restricción de sustancias peligrosas (RoHS2)

Este producto ha sido diseñado y fabricado cumpliendo la Directiva 2011/65/UE del Parlamento Europeo y el Consejo para la restricción del uso de ciertas sustancias peligrosas en equipos eléctricos y electrónicos (Directiva RoHS2) y se considera que cumple con los valores de concentración máximos publicados por el European Technical Adaptation Committee (Comité Europeo de Adaptaciones Técnicas) (TAC) tal y como se muestra a continuación:

Sustancia

Plomo (Pb) 0,1% < 0,1% Mercurio (Hg) 0,1% < 0,1% Cadmio (Cd) 0,01% < 0,01% Cromo hexavalente (Cr6+) 0,1% < 0,1% Bifenilos polibromados (PBB) 0,1% < 0,1% Éteres de difenílicos polibromados (PBDE) 0,1% < 0,1% Bis (2-etilhexil) ftalato (DEHP) 0,1% < 0,1% Ftalato de butilo y bencilo (BBP) 0,1% < 0,1% Ftalato de butilo (DBP) 0,1% < 0,1% Ftalato de disobutilo (DIBP) 0,1% < 0,1%

Concentración máxima propuesta

Concentración real

Ciertos componentes de productos indicados anteriormente están exentos en el Anexo III de las directivas RoHS2 tal y como se indica a continuación: Ejemplos de componentes exentos:

1. Plomo como elemento de aleación en aluminio que contiene hasta un 0,4 % de plomo en peso

2. Aleación de cobre que contiene hasta 4 % de plomo en peso

3. Plomo de soldadores de alta temperatura (por ejemplo aleaciones basadas en plomo que contengan el 85 % en peso o más plomo)

4. Componentes eléctricos y electrónicos que contienen plomo en vidrio o cerámica distinta la cerámica del dieléctrico de los condensadores, por ejemplo dispositivos piezoeléctricos, o en un compuesto de matriz de cerámica o vidrio

Declaración ENERGY STAR

ENERGY STAR® es un programa voluntario de la Agencia de Protección Ambiental de los Estados Unidos que ayuda a empresas e personas a ahorrar dinero y proteger nuestro clima a través de una eficiencia energética superior. Los productos con la homologación ENERGY STAR® utilizan menos energía y evitan emisiones de gas invernadero cumpliendo las estrictas pautas de eficiencia energética establecidas por la Agencia de Protección del Medio Ambiente de EE.UU.

Como socia de ENERGY STAR®, ViewSonic está decidida a cumplir con las directrices de ENERGY STAR® y a marcar todos los modelos certificados con el logotipo ENERGY STAR®.

Todos los modelos con certificación ENERGY STAR® incluyen el siguiente logotipo:

NOTA: Las características de gestión de energía reducen significativamente el consumo de electricidad cuando no se está utilizando el producto. La gestión de energía permite que el dispositivo entre automáticamente en un modo de "espera" de baja potencia una vez transcurrido un período definido de inactividad determinado. Además, las funciones de gestión de energía también entran en modo espera o en modo desconexión en un plazo de 5 minutos después de desconectarse de un equipo central. Tenga en cuenta que cualquier cambio que realice en la configuración de energía aumentará el consumo de energía.

Precauciones de seguridad

PARA OBTENER EL MÁXIMO RENDIMIENTO, TENGA EN CUENTA LO SIGUIENTE CUANDO CONFIGURE Y UTILICE EL MONITOR EN COLOR LCD:

• NO RETIRE LA TAPA POSTERIOR DEL MONITOR. En el interior no hay ninguna pieza que necesite mantenimiento por parte del usuario y si abre o quita las tapas puede quedar expuesto a voltajes peligrosos y a otros riesgos. La reparación del producto deberá ser

realizada el personal de servicio técnico calicado.

• No vierta ningún líquido en la caja ni use el monitor cerca del agua.

• No inserte objetos de ningún tipo en las ranuras de la caja, ya que podrían tocar puntos de voltaje peligrosos, lo que podría resultar dañino o fatal o causar una descarga eléctrica, fuego o una avería del equipo.

• No coloque ningún objeto pesado sobre el cable de alimentación. Los daños en el cable pueden causar descargas o fuego.

• No sitúe este producto en una carretilla, soporte o mesa inclinados o inestables, ya que el monitor podría caer y producirse daños graves en el mismo.

• No sitúe ningún objeto sobre el monitor y no use el monitor en exteriores.

• El interior del tubo uorescente que se encuentra dentro del monitor LCD contiene mercurio. Siga las normas o reglas locales para desechar dicho tupo adecuadamente.

• No doble el cable de alimentación.

• No use el monitor en áreas de altas temperaturas, húmedas, polvorientas o en las que haya aceite.

• Si el monitor o el cristal se rompe, no toque el cristal líquido y manipúlelo con cuidado.

• Deje un espacio de ventilación adecuado alrededor del monitor de forma que el calor se pueda disipar sin problemas. No bloquee las aberturas de ventilación ni sitúe el monitor cerca de un radiador u otra fuente de calor. No coloque ningún objeto sobre el monitor.

• El conector del cable de alimentación es el método principal para desconectar el sistema del suministro de alimentación. El monitor se debe instalar cerca de una toma de corriente eléctrica y se debe tener acceso a ella fácilmente.

• Tenga cuidado al transportarlo. Guarde el embalaje para el transporte.

• Para garantizar la abilidad del producto, al menos una vez al año, limpie los oricios situados en la carcasa posterior para hacer desaparecer el polvo y la suciedad.

• Si utiliza el ventilador de refrigeración de forma continua, es recomendable limpiar los oricios al menos una vez al mes.

• Cuando instale las pilas del mando a distancia:- Alinee las pilas conforme a las indicaciones (+) y (−) que se encuentran dentro del compartimento.

- Alinee la indicación (-) de las pilas antes de insertarlas en el compartimento.

• El uso de otros auriculares o audífonos que no sean los especicados puede producir pérdida de audición debido a las presiones de sonido excesivas.

• Los términos HDMI, HDMI High-Denition Multimedia Interface y el logotipo de HDMI son marcas comerciales o marcas registradas de HDMI Licensing Administrator, Inc. en Estados Unidos y otros países.

iii

PRECAUCIÓN:

Desenchufe inmediatamente su monitor de la toma de la pared y pida servicio técnico a personal de servicio cualificado en las siguientes condiciones:

• Cuando el cable o el enchufe de la fuente de alimentación esté dañado.

• Se ha derramado líquido o han caído objetos sobre el monitor.

• Si el monitor ha estado expuesto a lluvia o agua.

• Si el monitor se ha caído o la caja ha recibido daños.

• El monitor no funciona con normalidad y, sin embargo, se han seguido las instrucciones de funcionamiento.

Uso Recomendado

PRECAUCIÓN:

• Para un rendimiento óptimo, permita que caliente durante 20 minutos.

• Descanse sus ojos periódicamente enfocando un objeto situado a, al menos, 5 pies de distancia. Parpadee a menudo.

• Coloque el monitor de manera que forme un ángulo de 90° respecto a las ventanas y otras

fuentes de luz para minimizar el resplandor y los reejos.

• Limpie la supercie del monitor LCD con un paño sin pelusas y no abrasivo. ¡Evite utilizar cualquier tipo de solución de limpieza o limpiacristales!

• Ajuste los controles de brillo, contraste y nitidez del monitor para mejorar la legibilidad.

• Intente no mostrar patrones jos en el monitor durante prolongados períodos de tiempo para evitar la persistencia de la imagen (efectos de imagen residente).

• Sométase a una revisión de los ojos regularmente.

Ergonomía

Para aprovechar al máximo las ventajas de la ergonomía, le recomendamos que lleve a cabo las siguientes operaciones:

• Use los controles de Posición y Tamaño precongurados con señales estándar.

• Use la Conguración de Color precongurada.

• Utilice señales no entrelazadas.

• No use como color principal el azul con un fondo oscuro, ya que es difícil de ver y puede

producir fatiga en los ojos debido al contraste insuciente.

Tabla de contenido

1. Desembalaje e instalación ................... 1

1.1. Desembalaje .................................. 1

1.2. Contenido del paquete ................... 1

1.3. Notas de instalación ....................... 1

1.4. Instalar el aparato en la pared ....... 2

1.4.1. Cuadrícula VESA ................. 2

2. Partes y funciones ................................ 4

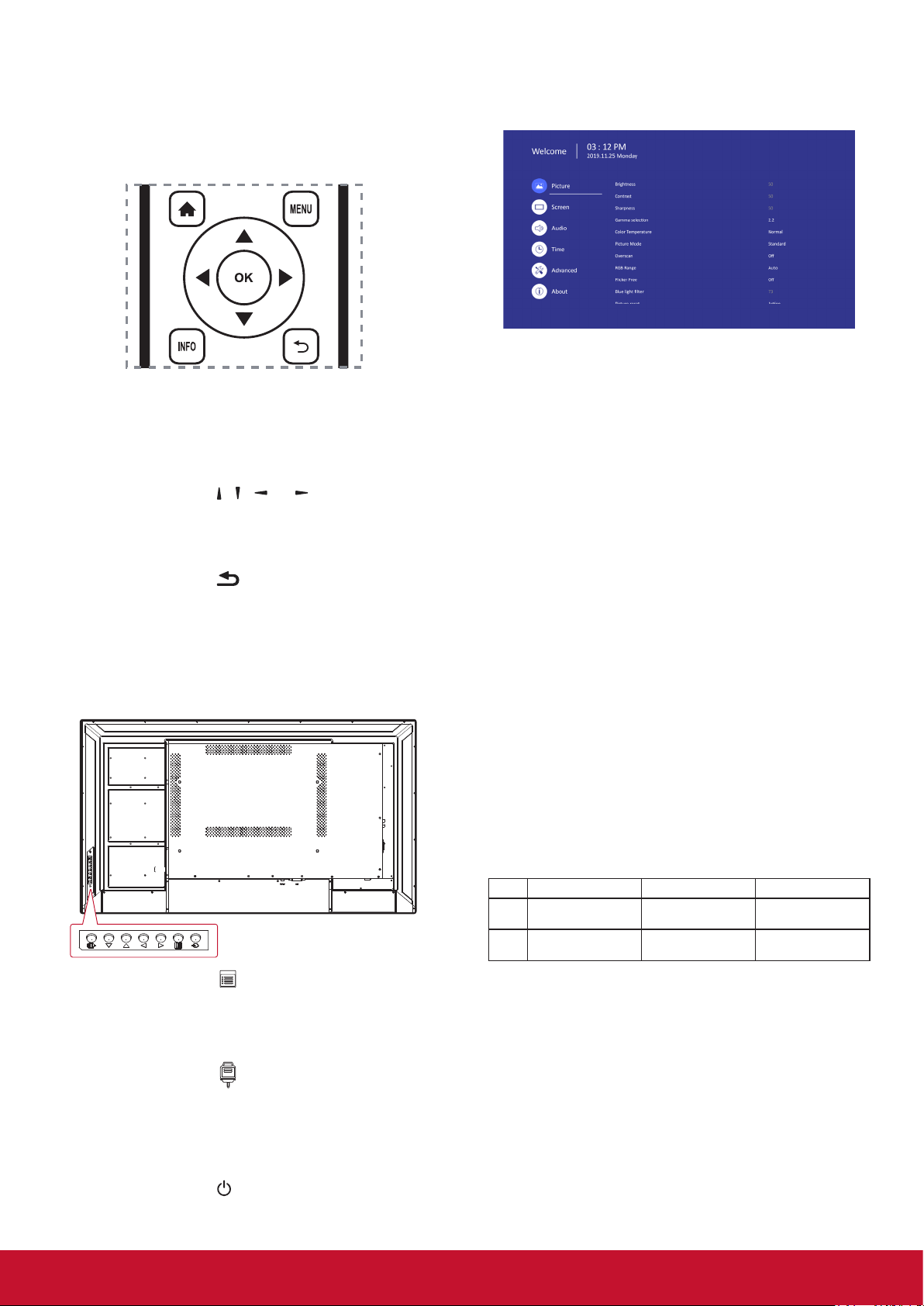

2.1. Panel de control ............................. 4

2.2. Terminales de entrada y salida ...... 5

2.3. Mando a distancia .......................... 6

2.3.1. Funciones generales ............ 6

2.3.2. Inserción de las pilas en el

mando a distancia ................ 7

2.3.3. Usar el mando a distancia ... 7

2.3.4. Alcance de funcionamiento

del mando a distancia .......... 7

3. Conectar equipos externos ................. 8

3.1. Conectar un equipo externo

(DVD/VCR/VCD) ............................ 8

3.1.1. Utilizar la entrada de vídeo

HDMI .................................... 8

3.2. Conectar su PC .............................. 8

3.2.1. Utilizar la entrada DVI .......... 8

3.2.2. Utilizar la entrada HDMI ....... 8

3.3. Conectar un equipo de audio ......... 9

3.3.1. Conectar un dispositivo de

audio externo ....................... 9

3.4. Conexión Paso a través IR .......... 10

3.5. Conexión Paso a través IR .......... 10

4. Funcionamiento ...................................11

4.1. Inicio y conguración inicial ...........11

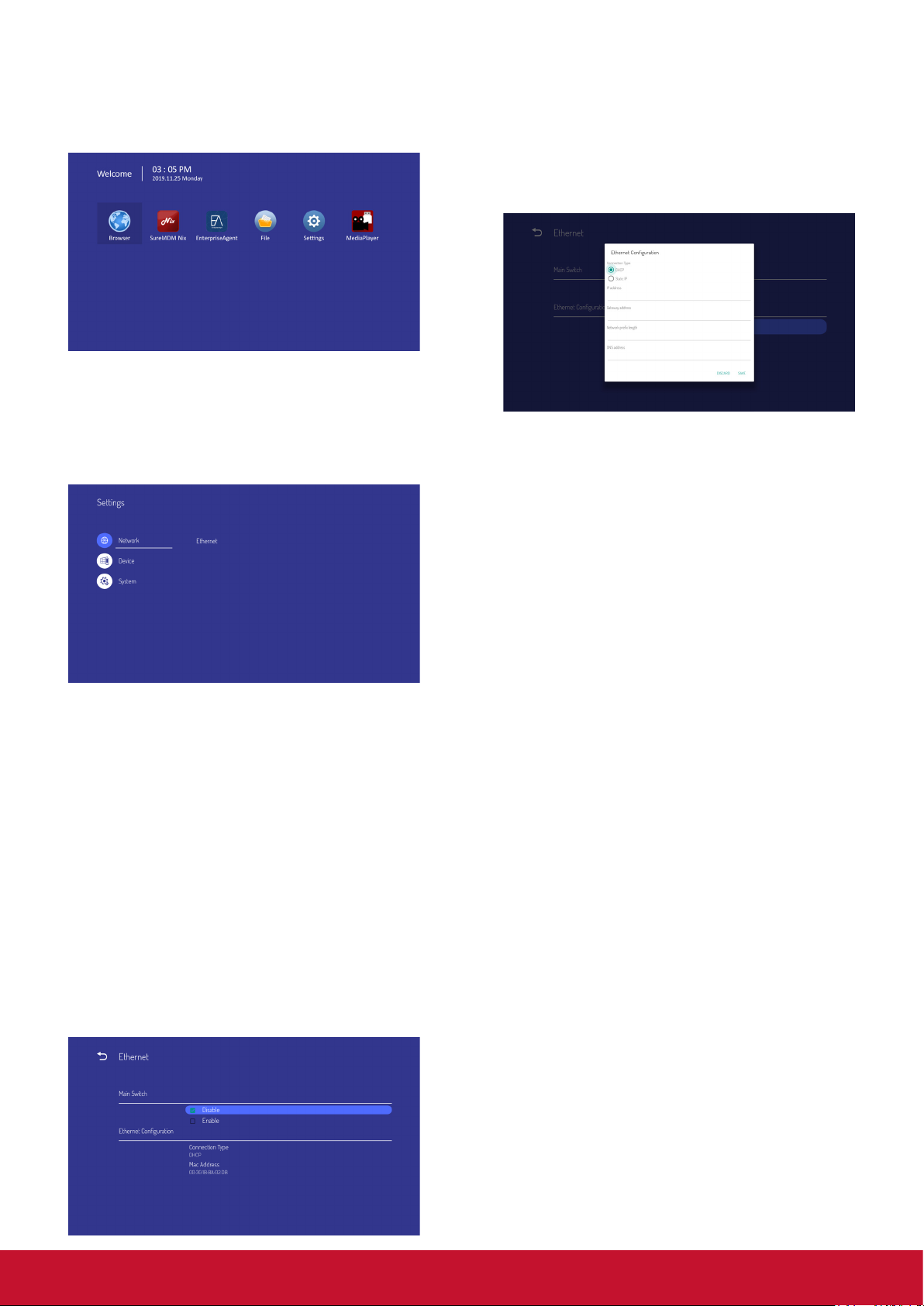

4.1.1. Welcome (Bienvenido) ........11

4.1.2. Ethernet ..............................11

4.1.3. Date & Time

(Fecha y hora) .....................11

4.2. Ver la fuente de vídeo

conectada ......................................11

5. Programa de inicio ............................. 12

5.1. Setting (Conguración) ................ 12

5.2. Ethernet ........................................ 12

5.2.1. DHCP ................................. 12

5.2.2. Static IP (Dirección IP

estática) ............................. 12

5.3. Device (Dispositivo) ..................... 13

5.3.1. General Settings

(Conguración general) ..... 13

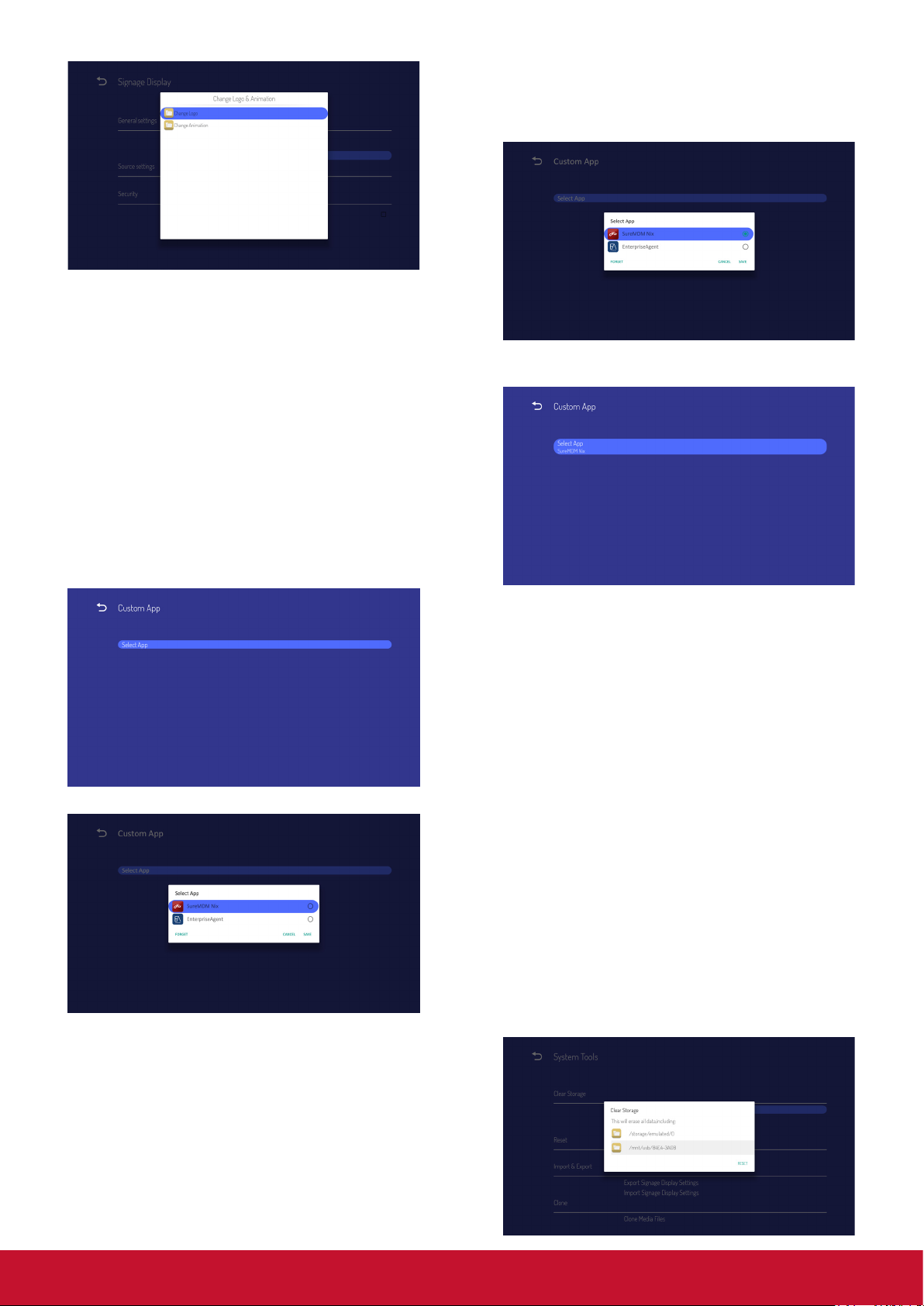

5.3.2. Source Settings

(Conguración de fuente) .. 14

5.3.3. Security (Seguridad) .......... 14

5.3.4. Clear Storage (Borrar

almacenamiento) ............... 14

5.3.5. Reset (Restaurar) .............. 15

5.3.6. Import & Export

(Importar y exportar) .......... 15

5.3.7. Clone (Clonar) .................... 15

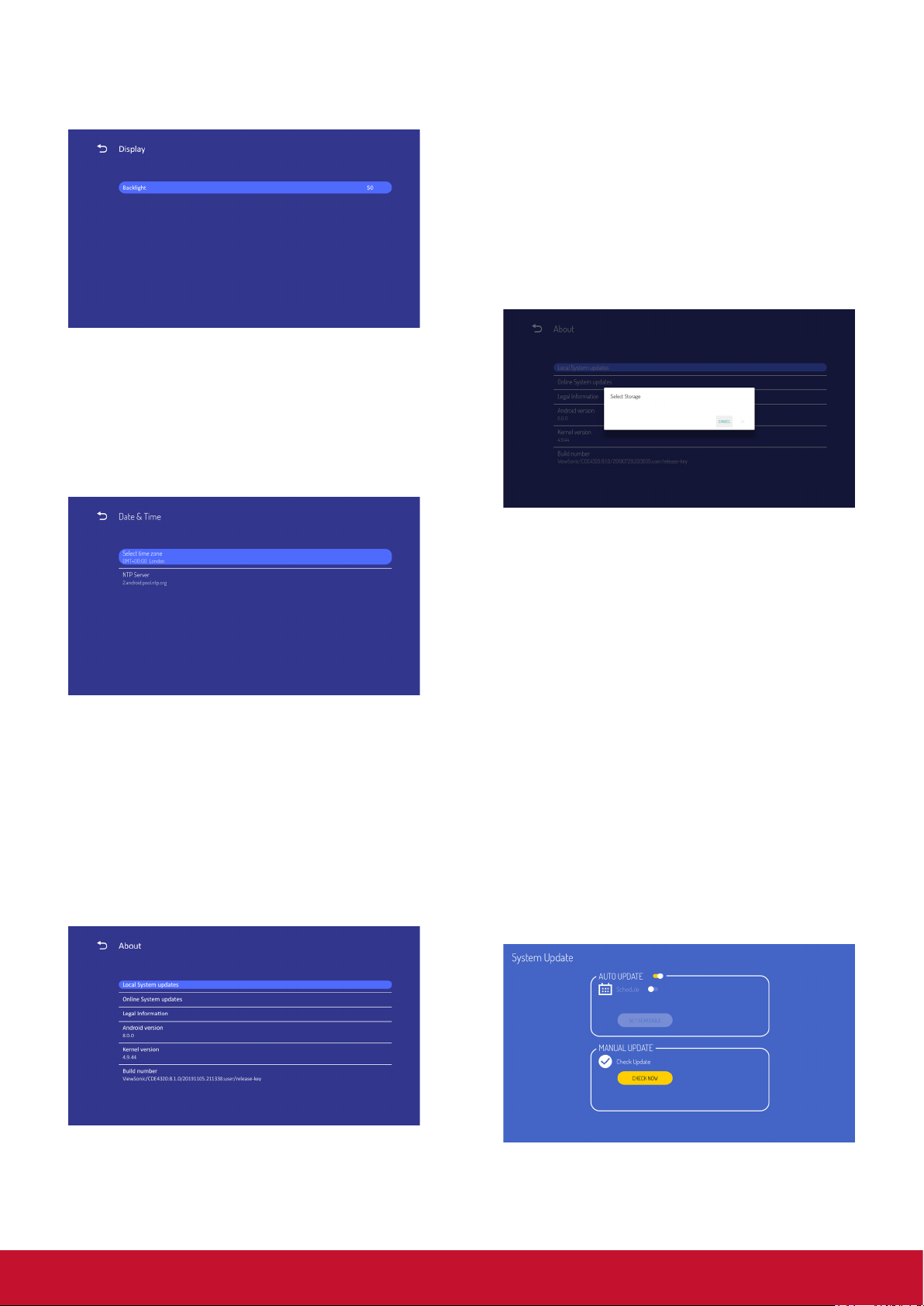

5.3.8. Backlight

(Retroiluminación) .............. 16

5.4. System (Sistema) ......................... 16

5.4.1. Date & time

(Fecha y hora) ................... 16

5.4.2. About (Acerca de) .............. 16

6. Menú OSD ............................................ 17

6.1. Settings (Conguración) ............... 17

6.1.1. Picture (Imagen) Menú ...... 17

6.1.2. Menú Screen (Pantalla) ..... 18

6.1.3. Menú Audio ........................ 18

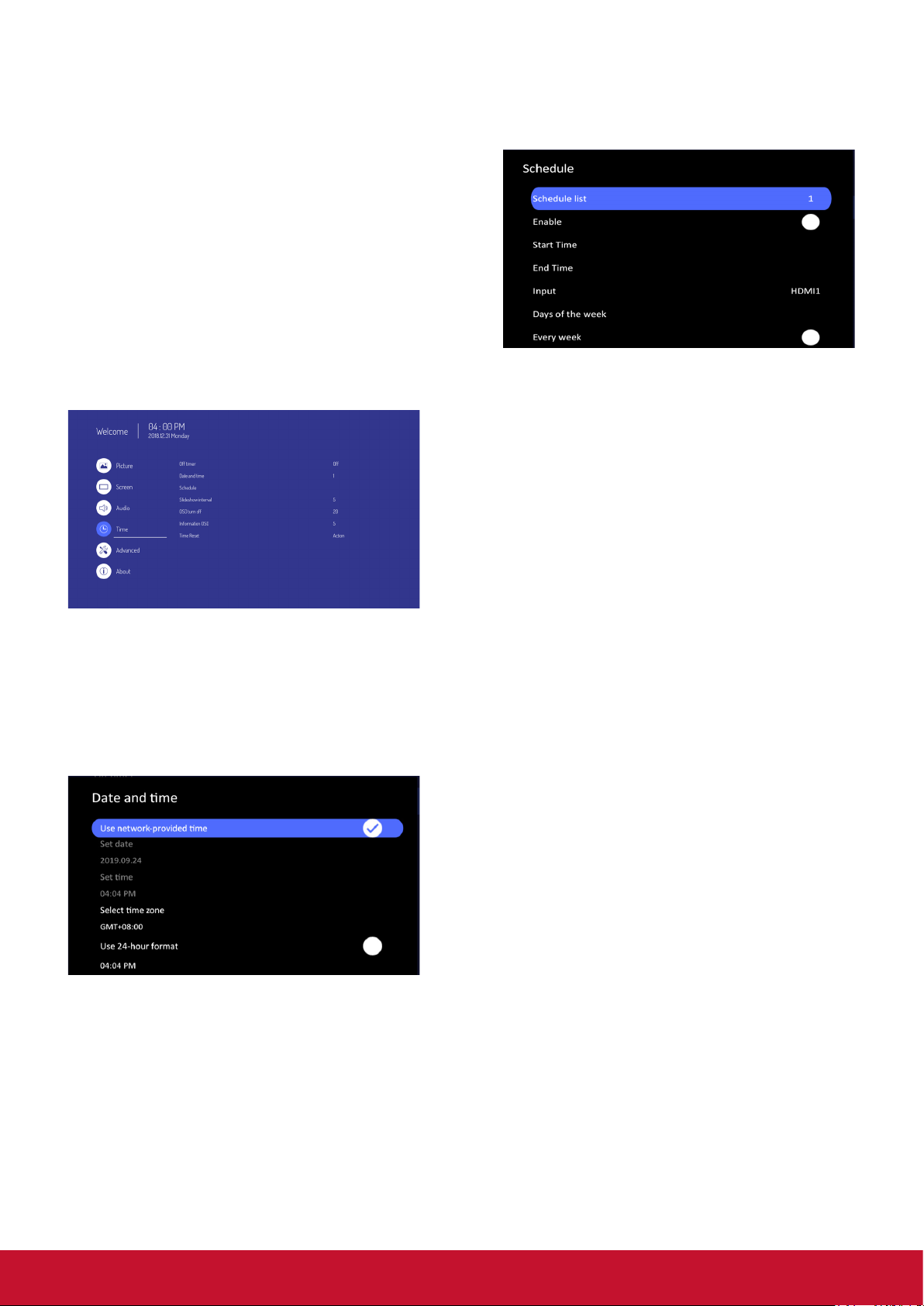

6.1.4. Time (Hora) ........................ 19

6.1.5. Advanced (Avanzada) ........ 20

6.1.6. About (Acerca de) .............. 21

7. Formatos multimedia compatibles ... 22

8. Modo de entrada ................................. 26

9. Limpieza y solución de problemas ... 29

9.1. Limpieza ....................................... 29

9.2. Solucionar problemas .................. 30

10. Especicacionestécnicas ................. 31

11. Protocolo RS232 ................................. 33

11.1. Introducción .................................. 33

11.2. Descripción .................................. 33

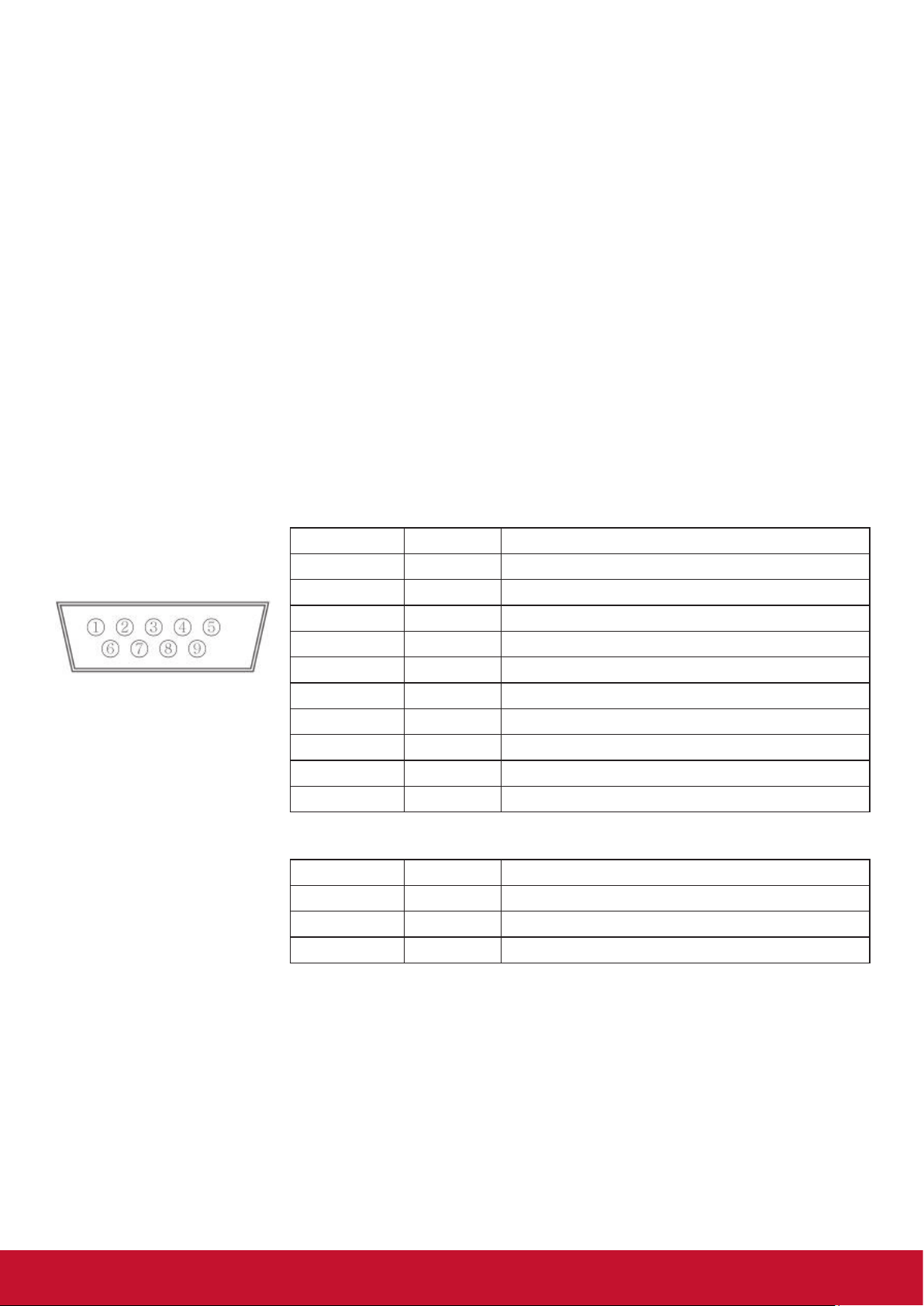

11.2.1. Especicaciones del

hardware ............................ 33

11.2.2. Conguración de

comunicación ..................... 33

11.2.3. Referencia de mensajes de

comando ............................ 33

11.3. Protocol (Protocolo) ..................... 34

11.3.1. Lista Establecer función (funciones programadas) ... 34

11.3.2. Lista de Get-Function ....... 38

11.3.3. Modo de paso mediante

mando a distancia .............. 42

12. Otra información ................................. 44

Servicio de atención al cliente .............. 44

Garantía limitada .................................. 45

Garantía limitada en México ................. 47

Información sobre los derechos de autor

registradas de ViewSonic® Corporation. Macintosh y Power Macintosh son marcas registradas de Apple Inc. Microsoft, Windows y el logotipo de Windows son marcas registradas de Microsoft Corporation en

los Estados Unidos y otros países. VESA es una marca comercial registrada de Video Electronics Standards Association. DPMS,

DisplayPort y DDC son marcas registradas de VESA. Exclusión de garantía: ViewSonic® Corporation no asumirá ninguan responsabilidad por los errores

u omisiones técnicos o editoriales contenidos en este documento; ni por daños incidentales o consecuentes que resulten del suministro de este material, o el rendimiento o uso de este producto.

En aras de la mejora continua del producto, ViewSonic® Corporation se reserva el derecho de cambiar las especificaciones del producto sin previo aviso. La información presente en este documento puede cambiar sin previo aviso.

Este documento no debe ser copiado, reproducido o transmitido total o parcialmente por ningún medio y para ningún propósito sin permiso escrito de ViewSonic® Corporation.

Registro del producto

Para satisfacer sus necesidades futuras y recibir información adicional del producto a medida que esté disponible, registre su producto en Internet en: www.viewsonic.com.

Para sus registros

Nombre del producto:

Número de modelo: Número de documento: Número de serie: Fecha de compra:

Eliminacióndelproductoalnaldesuvidaútil.

ViewSonic®respeta el medio ambiente está comprometido para trabajar y vivir de forma ecológica. Gracias por formar parte de Smarter, Greener Computing. Visite el sitio web de ViewSonic®para obtener más información.

CDE4320 Pantalla comercial de ViewSonic VS17890 CDE4320_UG_ESP Rev. 1A 08-12-19

EE.UU. y Canadá: http://www.viewsonic.com/company/green/recycle-program/ Europa: http://www.viewsoniceurope.com/eu/support/call-desk/ Taiwán: https://recycle.epa.gov.tw/

1. Desembalaje e instalación

1.1. Desembalaje

• Este producto está empaquetado en una caja de cartón junto con sus accesorios estándar.

• Cualquier otro accesorio opcional se incluye en paquetes independientes.

• Debido al tamaño y peso de esta pantalla, es recomendable que la muevan dos personas.

• Después de abrir la caja de cartón, asegúrese de que el contenido se encuentra en buen estado y no falta nada.

1.2. Contenido del paquete

Compruebe que ha recibido los siguientes artículos con el contenido del paquete:

• Pantalla LCD

• Mando a distancia y pilas AAA

• Guía rápida de inicio

• Cable de alimentación (1,8 m)

• Cable RS232 (1,8 m)

• Cable HDMI (1,8 m)

* The supplied power cord varies depending on destination.

Remote Control

and AAA Batteries

CDE4320

Commercial Display

Quick Start Guide

RS232LANUSB 2USB 1

HDMI 2 DVI-D AUDIO-IN AUDIO-IOUT SPDIF IR-IN IR-OUT

(ARC) HDMI 1

NOTAS

For EU For China

For North America For UK

HDMI Cable Quick Start Guide

RS232 Cable

• Asegúrese de que, sea cual sea la región de uso, utiliza un cable de alimentación conforme al voltaje de CA de la toma de corriente y que ha sido aprobado por las normativas de seguridad de un país concreto y cumple dichas normativas.

• Conserve la caja del paquete y el material de embalaje para transportar la pantalla.

1.3. Notas de instalación

• Debido al alto consumo de energía, utilice siempre el enchufe exclusivamente diseñado para este producto. Si necesita una línea de prolongación, consulte a su agente de servicio técnico.

• El producto se debe instalar en una supercie plana para evitar que se vuelque. Se debe mantener la distancia entre la parte posterior del producto y la pared para conseguir la ventilación adecuada. No instale el producto en la cocina, en el baño o en cualquier otro lugar en el que haya mucha humedad. Si lo hace, el período de vida útil de los componentes electrónicos puede reducirse.

• El producto solamente funcionará con normalidad a una altitud inferior a 3000 metros. En lugares cuya altitud sea superior a 3000 metros se pueden experimentar algunas anomalías.

1.4. Instalar el aparato en la pared

Para instalar esta pantalla en la pared, debe adquirir el kit estándar para instalación en pared (disponible en cualquier tienda especializada). Es recomendable utilizar una interfaz de instalación que cumpla el estándar UL1678 norteamericano.

Lámina protectora

Cuadrícula

VESA

Tabla

1. Extienda una lámina protectora sobre una mesa, por ejemplo la que envolvía a la pantalla en el paquete,

debajo de la supercie de la pantalla de forma que esta no se arañe.

2. Asegúrese de que tiene todos los accesorios para instalar esta pantalla (soporte para pared, soporte para techo, pedestales para mesa, etc.).

3. Siga las instrucciones incluidas con el juego de instalación en pared. Sí nos sigue los procedimientos de instalación correctos, se pueden producir daños en el equipo o el usuario o instalador puede sufrir lesiones. La garantía del producto no cubre daños causados por una instalación inadecuada.

4. Para el kit de instalación en pared, utilice tornillos de instalación de tipo M6 (con una longitud de 25 mm superior al grosor del soporte de instalación) y apriételos de forma segura.

5. Peso de la unidad sin base= 10,5 kg. El equipo y sus medios de instalación asociados siguen estando seguros durante la prueba. Solamente para uso con el soporte de instalación en pared homologado por UL que tenga el peso y la carga mínimos. 10,5 Kg.

6. La orientación vertical no se permite.

1.4.1. Cuadrícula VESA

Modelo Cuadrícula VESA

CDE4320 400 (H) x 200 (V) mm

Precaución:

Para evitar que la pantalla se caiga:

• Si instala la pantalla en la pared o en el techo, es recomendable hacerlo con soportes metálicos que puede adquirir en cualquier tienda especializada. Para obtener instrucciones de instalación detalladas, consulte la guía incluida con el soporte correspondiente.

• Para reducir la probabilidad de lesiones y daños provocados por la caída de la pantalla en caso de un terremoto u otros desastres naturales, pregunte al fabricante del soporte cuál es la ubicación de instalación más adecuada.

Requisitos de ventilación para ubicar el aparato

Para permitir la disipación del calor, deje un espacio suciente entre los objetos de alrededor tal y como se

muestra en el diagrama siguiente.

100 mm

100 mm 100 mm

100 mm

NOTAS

Cuando instale la pantalla en la pared, realice la instalación de forma segura. No asumimos ninguna responsabilidad por instalaciones no realizadas por un técnico profesional.

2. Partes y funciones

2.1. Panel de control

Presione el botón para entrar en el menú de selección de fuente de señal y para seleccionar la

fuente de señal. Se utiliza para conrmar la operación en las operaciones de MENÚ.

◄/►: Se utiliza para ajustar el volumen. En el menú OSD, presione el botón ◄/► para ajustar el valor

del elemento seleccionado.

▲/▼: En el menú OSD, presione el botónb ▲ / ▼ para seleccionar un elemento.

Presione el botón para entrar en el menú principal y conrmar la operación en el menú SOURCE

(FUENTE).

Presione para encender o apagar la pantalla.

2.2. Terminales de entrada y salida

1 2 3 4 5

RS232LANUSB 2USB 1

HDMI 2 DVI-D AUDIO-IN AUDIO-IOUT SPDIF IR-IN IR-OUT

(ARC)

HDMI 1

CONMUTADOR DE ALIMENTACIÓN PRINCIPAL

Encienda o apague la alimentación principal.

ENTRADA DE CA

Entrada de alimentación de CA de la toma de corriente.

Puerto USB

Conecte su dispositivo de almacenamiento USB.

ENTRADA RS232

Salida y entrada de red RS232C para la función de derivación.

ENTRADA HDMI

Entrada de audio y vídeo HDMI.

ENTRADA DVI-D

Entrada de vídeo DVI-D.

ENTRADA DE LÍNEA DE PC

Entrada de audio desde la fuente DVI (conector estéreo de 3,5 mm).

SALIDA DE AUDIO

Salida de audio al dispositivo de AV externo.

SALIDA IR / ENTRADA IR

Salida y entrada de la señal IR para la función de derivación.

NOTAS

• El sensor del mando a distancia de esta pantalla dejará de funcionar si se enchufa el conector

ENTRADA IR

[

• Para controlar remotamente el dispositivo de A/ V a través de esta pantalla, consulte la página 14 para obtener información sobre la conexión Paso a través IR.

/ / / / / / /

2.3. Mando a distancia

2.3.1. Funciones generales

4 3

6 8

Botón [ ]

Encendido/Apagado

Botón [INPUT] (ENTRADA)

Selección de fuente de entrada

Botón [P.MODE] (MODO P.)

Menú de ajuste de imagen para HDMI/DVI

Botón [S.MODE] (MODO S.)

Menú de ajuste de audio para HDMI/DVI

Botones [NUMÉRICOS]

Teclado numérico

Botón [ASPECT] (ASPECTO)

Ajuste de la relación de aspecto para HDMI/DVI

Botón [VOL +/-]

Volumen +/- 1

Botón [SLEEP] (SUSPENDER)

Activación y desactivación de la retroiluminación

Botón [ ]

Mute (Silencio)

Botón [ ]

Retroiluminación +/- 1

Botón [ ]

Volver a la pantalla de inicio del reproductor incorporado

Botones [MENU] (MENÚ)

Menú de conguración

Botón [

◄/►/▲/▼/

OK] (ACEPTAR)

Arriba/Abajo/Izquierda/Derecha

Botón [INFO]

Información del canal

Botón [ ]

Volver a la página anterior

Botón [

]

Control multimedia

Botón [F1]

Captura de pantalla Los archivos se guardarían el reproductor

incorporado bajo la ruta de acceso System les\ Screenshots\ (Archivos del sistema\Capturas de pantalla\

Botón [F2]

Congelar pantalla

Botón [ON/OFF] (ACTIVAR/DESACTIVAR)

Encendido/Apagado

2.3.2. Inserción de las pilas en el mando a distancia

El mando a distancia recibe alimentación a través de dos pilas de tipo AAA de 1,5 V.

Para instalar o quitar las pilas:

1. Presione y, a continuación, deslice la tapa para abrirla.

2. Alinee las pilas conforme a las indicaciones (+) y

(−) que se encuentran dentro del compartimento

de dichas pilas.

3. Vuelva a colocar la tapa.

Precaución:

El uso incorrecto de pilas puede provocar fugas. Asegúrese de seguir las instrucciones que se indican a continuación:

• Coloque pilas de tipo “AAA” haciendo coincidir los signos (+) y (–) de cada una de ellas con los signos (+) y (–) del compartimento de las mismas.

• No mezcle tipos diferentes de pilas.

• No mezcle pilas nuevas y usadas, ya que se reducirá el período de vida útil de las mismas o se producirán fugas en ellas.

• Quite las pilas gastadas inmediatamente para evitar fugas del líquido en el compartimento de las mismas. No toque el ácido de las pilas expuesto ya que puede dañar su piel.

NOTA

: Si piensa que no va a utilizar el mando a distancia durante un prolongado período de tiempo, quite

las pilas.

2.3.3. Usar el mando a distancia

• No lo someta a impactos fuertes.

• No derrame agua ni ningún otro líquido sobre el mando a distancia. Si el mando a distancia se moja, límpielo con un paño seco inmediatamente.

• Evite la exposición al calor y al vapor.

• No abra el mando a distancia excepto para instalar las pilas.

2.3.4. Alcance de funcionamiento del mando a distancia

Apunte con la parte delantera del mando a distancia al sensor de control remoto de esta pantalla cuando presione un botón.

Utilice el mando a distancia a una distancia no superior a 8 (26 pies) del sensor de esta pantalla con un ángulo horizontal y vertical inferior a 30 grados.

NOTA

: El mando a distancia puede no funcionar

correctamente cuando la luz directa del sol o una luz intensa incide sobre el sensor del mando a distancia que se encuentra en esta pantalla, o cuando hay un obstáculo en la trayectoria de la trasmisión de la señal.

3030

3. Conectar equipos externos

DVD / VCR / VCD

HDMI Out

[HDMI IN]

PC LINE IN

VGA IN

[VGA IN]

[VGA AUDIO IN]

VG A Out

D-Sub 15 pin

Audio Out

HDMI 1

(ARC)

HDMI 2

3.1. Conectar un equipo externo (DVD/VCR/VCD)

3.1.1. Utilizar la entrada de vídeo HDMI

HDMI 1

HDMI 2

(ARC)

[HDMI IN]

3.2. Conectar su PC

DVD / VCR / VCD

HDMI Out

3.2.1. Utilizar la entrada DVI

DVI-D

[DVI IN]

3.2.2. Utilizar la entrada HDMI

HDMI 1

HDMI 2

(ARC)

DVI Out

[HDMI IN]

HDMI Out

3.3. Conectar un equipo de audio

HDMI Out

[HDMI IN]

HDMI 1 (ARC)

HDMI 2

3.3.1. Conectar un dispositivo de audio externo

[AUDIO OUT] Audio In

AUDIO OUT

AUDIO-IOUT

Stereo Ampliﬁer

3.4. ConexiónPasoatravésIR

External

IR Receiver

DISPLAY 1 DISPLAY 2

[IR IN]

NOTA

[IR IN]

[IR OUT]

El sensor del mando a distancia de esta pantalla dejará de funcionar si se enchufa el conector [ENTRADA IR].

3.5. ConexiónPasoatravésIR

[IR OUT]

DVD / VCR / VCD

[IR IN]

(DVD / VCR / VCD)

Remote Control

+ 39 hidden pages

Viewsonic CDE4320 User Guide [es]

Specifications and Main Features

Frequently Asked Questions

User Manual
