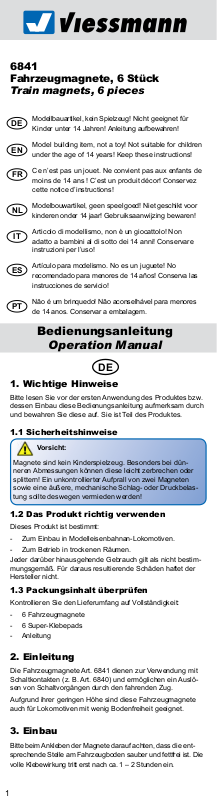

Viessmann 6841 Operation Manual
6841
Fahrzeugmagnete, 6 Stück
Train magnets, 6 pieces
Modellbauartikel, kein Spielzeug! Nicht geeignet für
DE
Kinder unter 14 Jahren! Anleitung aufbewahren!
Model building item, not a toy! Not suitable for children
EN
under the age of 14 years! Keep these instructions!
Ce n’est pas un jouet. Ne convient pas aux enfants de
FR
moins de 14 ans ! C’est un produit décor! Conservez
cette notice d’instructions!
Modelbouwartikel, geen speelgoed! Niet geschikt voor
NL
kinderen onder 14 jaar! Gebruiksaanwijzing bewaren!
Articolo di modellismo, non è un giocattolo! Non
IT
adatto a bambini al di sotto dei 14 anni! Conservare
instruzioni per l’uso!
Artículo para modelismo. No es un juguete! No
ES
recomendado para menores de 14 años! Conserva las
instrucciones de servicio!
Não é um brinquedo! Não aconselhável para menores
PT
de 14 anos. Conservar a embalagem.
Bedienungsanleitung
Operation Manual
DE
1. Wichtige Hinweise
Bitte lesen Sie vor der ersten Anwendung des Produktes bzw.
dessen Einbau diese Bedienungsanleitung aufmerksam durch
und bewahren Sie diese auf. Sie ist Teil des Produktes.
1.1 Sicherheitshinweise
Vorsicht:
Magnete sind kein Kinderspielzeug. Besonders bei dünneren Abmessungen können diese leicht zerbrechen oder
splittern! Ein unkontrollierter Aufprall von zwei Magneten
sowie eine äußere, mechanische Schlag- oder Druckbelastung sollte deswegen vermieden werden!
1.2 Das Produkt richtig verwenden
Dieses Produkt ist bestimmt:
- Zum Einbau in Modelleisenbahnan-Lokomotiven.
- Zum Betrieb in trockenen Räumen.
Jeder darüber hinausgehende Gebrauch gilt als nicht bestim-
mungsgemäß. Für daraus resultierende Schäden haftet der
Hersteller nicht.
1.3 Packungsinhalt überprüfen
Kontrollieren Sie den Lieferumfang auf Vollständigkeit:
- 6 Fahrzeugmagnete
- 6 Super-Klebepads
- Anleitung
2. Einleitung
Die Fahrzeugmagnete Art. 6841 dienen zur Verwendung mit
Schaltkontakten (z. B. Art. 6840) und ermöglichen ein Auslösen von Schaltvorgängen durch den fahrenden Zug.
Aufgrund ihrer geringen Höhe sind diese Fahrzeugmagnete
auch für Lokomotiven mit wenig Bodenfreiheit geeignet.
3. Einbau
Bitte beim Ankleben der Magnete darauf achten, dass die entsprechende Stelle am Fahrzeugboden sauber und fettfrei ist. Die
volle Klebewirkung tritt erst nach ca. 1 – 2 Stunden ein.
1
4. Betrieb
Beim Zugbetrieb mit Fahrzeugmagneten und Schaltkontakten
ist darauf zu achten, dass das Fahrzeug nicht unmittelbar über
einem solchen zum Stehen kommt. Der so entstehende Dauerkontakt könnte zu einem Verschmoren von elektromagnetischen Antriebsspulen führen.
Der Abstand zwischen Schaltkontakt und Magnet muss zwischen 2 und 5 Millimetern betragen. Dies ist notwendig, um
eine ausreichende Magnetwirkung ohne Magnetisierung des
Gleiskörpers (Märklin C-Gleis) sicherzustellen. Sollte die Magnetkraft nicht ausreichen, können 2 Magnete hintereinander
montiert werden.
Weitere Informationen zum Betrieb mit Schaltkontakten entnehmen Sie bitte der jeweiligen Anleitung.
Abb. 1
Fig. 1
Abb. 2
Abb. 3
Entsorgen Sie dieses Produkt nicht über den
(unsortierten) Hausmüll, sondern führen Sie
es der Wiederverwertung zu.
Änderungen vorbehalten. Keine Haftung für Druckfehler und
Irrtümer.
Die aktuelle Version der Anleitung nden Sie auf der Viessmann Homepage unter der Artikelnummer.
Fig. 2
Fig. 3
