Projecteur double 135 mm
Code : 217552
Cette notice fait partie du produit. Elle contient des informations
importantes concernant son utilisation. Tenez-en compte, même si
vous transmettez le produit à un tiers.
Conservez cette notice pour tout report ultérieur !
NOTICE
Conrad sur INTERNET
www.conrad.fr
Note de l’éditeur
Cette notice est une publication de la société Conrad, 59800 Lille/France.
Tous droits réservés, y compris la traduction. Toute reproduction, quel que soit
le type (p.ex. photocopies, microfilms ou saisie dans des traitements de texte
électronique) est soumise à une autorisation préalable écrite de l’éditeur.
Reproduction, même partielle, interdite.
Cette notice est conforme à l’état du produit au moment de l’impression.
Données techniques et conditionnement soumis à modifications sans
avis préalable.
© Copyright 2001 par Conrad. Imprimé en CEE. XXX/08-05/YR
Version 08/05
Nous vous remercions pour l’achat de ce
projecteur de modèle réduit de chemin de fer.
Ce projecteur de haute qualité est facile à
monter.
Ce projecteur est un accessoire qui plaît et qui
est d’un prix abordable.
L’équipe de modélisme Conrad vous souhaite
beaucoup de plaisir dans le montage de ce
projecteur.
Lisez impérativement l’information de
montage avant de commencer à le monter !
Consignes de sécurité
Attention : ce produit contient de très petites
pièces qui peuvent être avalées par des
enfants ! Mettez ce projecteur hors de portée
des enfants de moins de 14 ans.
Les composants électriques et électroniques
contenus dans ce projecteur ne doivent être
2 11
13. Puis passez les extrémités
des fils libres par le haut au
travers de l’adaptateur (1)
(schéma 6), passez
l’adaptateur jusqu’au mât et
emboîtez-le. Le cas
échéant, fixez-le avec de la
colle.
14. Pour l’encastrement, un
trou de 5,5 mm de diamètre
suffit. Passez les câbles,
enfoncez la griffe de
fixation et branchez.
(schéma 7).
alimentés que par de petites tensions par l’intermédiaire d’un transformateur attesté et
conforme.
Ce projecteur est aussi sensible à la chaleur,
il ne se réchauffe qu’un peu pendant la
soudure. Les fers à souder fournissent de la
chaleur jusqu’à 400°C. Ils ne doivent jamais
être laissés sans surveillance. Tenez-les à
l’écart des matériaux inflammables. Utilisez
un support résistant à la chaleur lors de toute
soudure.
N’effectuez toutes les interventions de branchement uniquement hors tension ! Les
sources d’alimentation doivent être protégées
de sorte qu’il n’y ait pas d’incendie de câbles
dans le cas d’un court-circuit. N’utilisez que
des transformateurs standards et conformes à
la norme VDE.
Si une résistance est prévue sur un câble
d’alimentation, elle est nécessaire pour le
fonctionnement correct. En cas de
10 3
branchement sans celle-ci, l’ampoule se
détruira. La résistance ne doit pas être
enrobée avec du matériel de gainage, étant
donné qu’elle ne contient pas de refroidissement suffisant.
(1) 1 griffe de fixation/
1 adaptateur
(2) 1 mât
(3) 1 pied de projecteur
(4) 2 boîtiers
(5) 2 supports d’ampoule
(6) 2 ampoules avec câble
d’alimentation type : T1,
Ø 3,2 mm, 16 V, 30 mA,
claire, 2 câbles
(7) 2 réflecteurs
Outils nécessaires pour le montage
Préparez les outils suivants :
• Une pince plate et une pincette pointue
n’y ait pas de petits nœuds dans les
câbles et faites en sorte à ce qu’il reste un
nœud suffisamment grand entre les
boîtiers (4) et le pied du projecteur (3).
(schéma 5).
11. Torsadez les extrémités des câbles d’une
ampoule et passez celles-ci par le haut,
au travers du mât peint (5).
12. Passez les câbles par le mât (2), et
emboîtez le pied du projecteur (3) dans le
mât. Attention : ne tenez pas le mât en
son milieu en raison du risque de cassure.
Posez la surface inférieure sur une
surface, tenez la partie supérieure de
l’autre main et enfoncez le support de
l’autre main. (vous pouvez le fixer
éventuellement avec de la colle).
4 9
9. Si les boîtiers se tournent à partir de sa
position inclinée dans un autre angle,
procédez avec précaution : pour éviter que
les câbles ne se déchirent, tournez-les
lentement et veillez à ce que les câbles
puissent bouger librement dans le pied. Ne
serrez pas les câbles. S’il y a un petit nœud
entre les boîtiers et le pied du projecteur ,
vous pouvez bouger sans problème les
boîtiers dans leurs encastrements et les
orienter dans la position que vous
souhaitez, tout en plaçant vers le haut les
ailettes de refroidissement des boîtiers (4).
10. Puis passez les extrémités libres des fils
des ampoules/spots (6) par
paire par le bas en
traversant les orifices ronds
respectifs du pied du
projecteur (3), puis par le
haut ,au travers du petit
orifice central angulaire
vers le bas. Veillez à ce qu’il
Montage
1. Avant de commencer le montage, peignez
le mât (2) dans une nuance de couleur qui
est ressemblante aux parties plastiques
teintées vert de gris. Attention : le mât est
de construction fine. Il peut facilement se
casser. C’est pourquoi il convient de le
prendre par l’extrémité inférieure ou
supérieure. Pendant que la couleur du mât
peint sèche, vous pouvez monter les deux
projecteurs (étapes 2 à 10)
2. Insérez les supports des ampoules (5) par
leurs plus petites extrémités
dans les boîtiers des
projecteurs (4) et enfoncezles jusqu’à la butée (par
exemple au moyen d’une
allumette). (schéma 1).
8 5

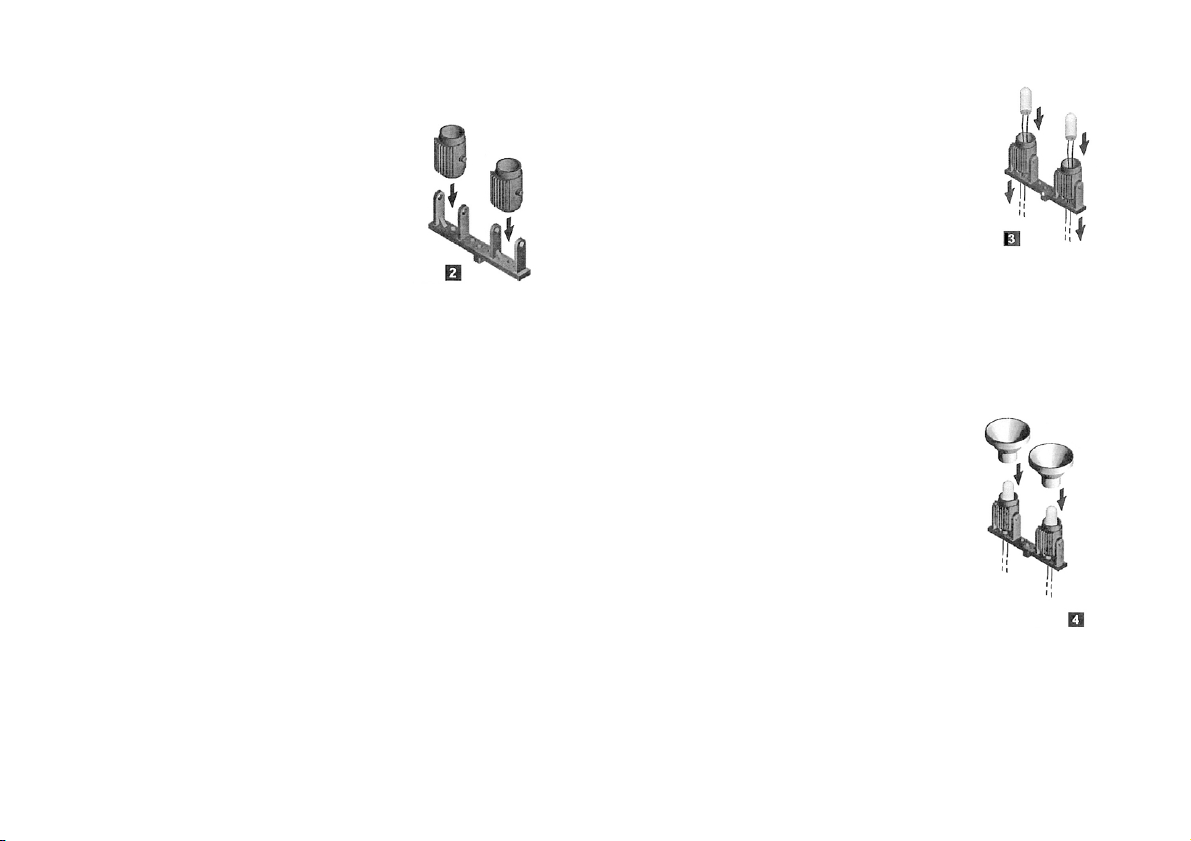

3. Emboîtez les boîtier des projecteurs (4) au
moyen des tiges latérales
dans les orifices des bras du
pied du projecteur (3). Faites
attention à ne pas trop
écarter ses bras et à ne pas
les casser (schéma 2).
4. Tournez les boîtiers des projecteurs (4) de
sorte que les grands orifices soient en haut,
et que les petits orifices se trouvent au
dessus des orifices, au centre du pied du
projecteur (3).
5. Dénouez les câbles des ampoules/spots (6)
et redressez-les entre les deux doigts en
les étirant légèrement. Evitez les torsions et
les nœuds dans les câbles !
6. Passez les extrémités libres
des câble d’une
ampoule/spot par le haut,
dans l’orifice d’un support
d’une ampoule (5) dans le
boîtier (4) et par le pied du
projecteur (3). (schéma 3).
7. Tirez doucement les câbles vers le bas
jusqu’à ce que les ampoules/spots (6) se
posent sur leurs supports (5) dans leurs
boîtiers (4).
8. Les réflecteurs (7) sont
maintenant insérés dans les
grands orifices des boîtiers.
Enfoncez-les doucement
jusqu’à la butée d’arrêt/de
sécurité (schéma 4).
6 7
