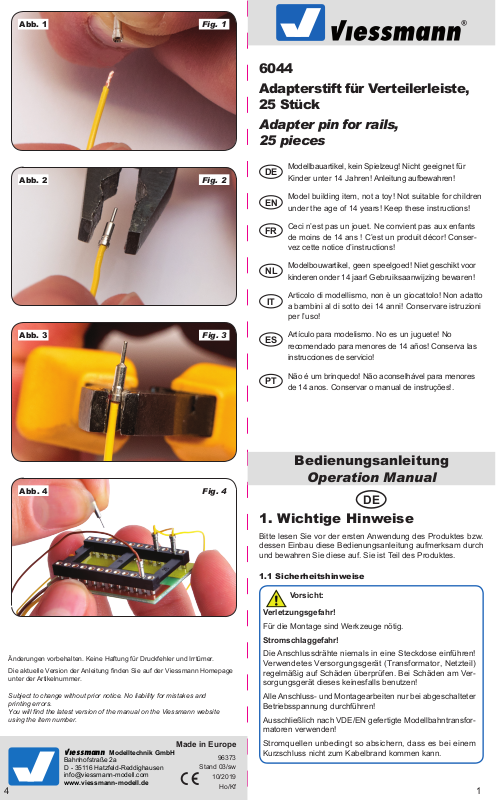

Viessmann 6044 Operation Manual
Abb. 1
Viessmann
hnik GmbH
www.viessmann-modell.de
Abb. 2
Abb. 3
Fig. 1
Fig. 2
Fig. 3
6044
Adapterstift für Verteilerleiste,
25 Stück
Adapter pin for rails,
25 pieces
Modellbauartikel, kein Spielzeug! Nicht geeignet für
DE
Kinder unter 14 Jahren! Anleitung aufbewahren!
Model building item, not a toy! Not suitable for children
EN
under the age of 14 years! Keep these instructions!
Ceci n’est pas un jouet. Ne convient pas aux enfants
FR
de moins de 14 ans ! C’est un produit décor! Conservez cette notice d’instructions!
Modelbouwartikel, geen speelgoed! Niet geschikt voor
NL
kinderen onder 14 jaar! Gebruiksaanwijzing bewaren!
Articolo di modellismo, non è un giocattolo! Non adatto
IT
a bambini al di sotto dei 14 anni! Conservare istruzioni
per l’uso!
Artículo para modelismo. No es un juguete! No
ES
recomendado para menores de 14 años! Conserva las
instrucciones de servicio!
Não é um brinquedo! Não aconselhável para menores
PT
de 14 anos. Conservar o manual de instruções!.
Abb. 4
Änderungen vorbehalten. Keine Haftung für Druckfehler und Irrtümer.
Die aktuelle Version der Anleitung finden Sie auf der Viessmann Homepage
unter der Artikelnummer.
Subject to change without prior notice. No liability for mistakes and
printing errors.
You will find the latest version of the manual on the Viessmann website
using the item number.
Modelltec
Bahnhofstraße 2a
D - 35116 Hatzfeld-Reddighausen
info@viessmann-modell.com
Fig. 4
Made in Europe
96373
Stand 03/sw
10/2019
Ho/Kf
Bedienungsanleitung
Operation Manual
DE
1. Wichtige Hinweise
Bitte lesen Sie vor der ersten Anwendung des Produktes bzw.
dessen Einbau diese Bedienungsanleitung aufmerksam durch
und bewahren Sie diese auf. Sie ist Teil des Produktes.
1.1 Sicherheitshinweise
Vorsicht:
Verletzungsgefahr!
Für die Montage sind Werkzeuge nötig.
Stromschlaggefahr!
Die Anschlussdrähte niemals in eine Steckdose einführen!
Verwendetes Versorgungsgerät (Transformator, Netzteil)
regelmäßig auf Schäden überprüfen. Bei Schäden am Ver
sorgungsgerät dieses keinesfalls benutzen!
Alle Anschluss- und Montagearbeiten nur bei abgeschalteter
Betriebsspannung durchführen!
Ausschließlich nach VDE/EN gefertigte Modellbahntransformatoren verwenden!
Stromquellen unbedingt so absichern, dass es bei einem
Kurzschluss nicht zum Kabelbrand kommen kann.
-
14
DE
1.2 Das Produkt richtig verwenden
Dieses Produkt ist bestimmt:
- Zum Einbau in Modelleisenbahnanlagen und Dioramen.
- Zur Verwendung mit der Viessmann Steck-Verteilerleiste Art.
6049 oder der Verteilerleiste mit Powermodul Art. 5205.
- Zum Betrieb in trockenen Räumen.
Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Für daraus resultierende Schäden haftet der
Hersteller nicht.
1.3 Packungsinhalt überprüfen
Kontrollieren Sie den Lieferumfang auf Vollständigkeit:
- 25 Adapterstifte
- Anleitung
2. Einleitung
Zum Ausrüsten dünner Kabel und Litzen, um diese steckbar zu
machen, z. B. in Verbindung mit der Viessmann Steck-Verteilerleiste Art. 6049 oder der Verteilerleiste mit Powermodul Art.
5205. Mithilfe der Adapterstifte lassen sich auch sehr dünne
Kabel ohne Widerstände und Dioden einstecken.
3. Montage
- Einen Stift aus der Verpackung nehmen.
- 0,5 cm des Kabelendes abisolieren.
- Abisoliertes Kabelende in die Stiftöffnung stecken (Abb. 1).
- Stiftöffnung mit einer Kombinations- oder Flachzange zusammenpressen (Abb. 2, 3).
- Diese Arbeitsschritte für jedes weitere Kabel wiederholen.
- Die Stifte in die Verteilerleiste einstecken (Abb. 4).
EN
1. Important information
Please read this manual completely and attentively before using
the product for the first time. Keep this manual. It is part of the
product.
1.1 Safety instructions
Caution:
Risk of injury!
Tools are required for installation.
Electrical hazard!
Never put the connecting wires into a power socket! Regularly
examine the transformer for damage. In case of any damage,
do not use the transformer!
Make sure that the power supply is switched off when you
mount the device and connect the cables!
Only use VDE/EN tested special model train transformers
for the power supply!
The power sources must be protected to prevent the risk of
burning cables.
1.2 Using the product for its correct purpose
This product is intended:
- For installation in model train layouts and dioramas.
- For connection to an authorized model train transformer
(e. g. item 5200).
- For operation in dry rooms only.
Using the product for any other purpose is not approved and is
considered inappropriate. The manufacturer is not responsible
for any damage resulting from the improper use of this product.
1.3 Checking the package contents
Check the contents of the package for completeness:
- 25 adapter pins
- Manual
Abbildungen siehe Seite 4. / gures please see page 4.
2. Introduction
To equip thin cables and litz wires to make them pluggable,
e. g. in connection with Viessmann plug-in rail item 6049 or
power module with distribution strip item 5205. By using adapter
pins even very thin wires without resistors and diodes can be
plugged in. The wires are inserted into the adapter pin.
3. Mounting
- Remove a pin from the packaging.
- Insulate 0,5 cm of the cable end.
- Insert the insulated cable end into the pin opening (fig. 1).
- Press the pin opening with a combination or flat-nose plier
together (fig. 2, 3).
- Repeat these steps for each additional cable.
- Insert the pins into the rail (fig. 4).
32
