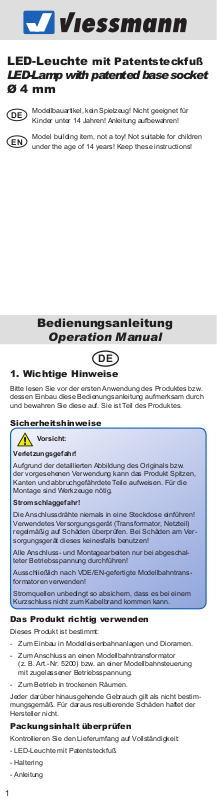

Viessmann 6038 User guide [ml]

LED-Leuchte mit Patentsteckfuß

LED-Lamp with patented base socket

Ø 4 mm

Modellbauartikel, kein Spielzeug! Nicht geeignet für

DE

Kinder unter 14 Jahren! Anleitung aufbewahren!

Model building item, not a toy! Not suitable for children

EN

under the age of 14 years! Keep these instructions!

Bedienungsanleitung

Operation Manual

DE

1. Wichtige Hinweise

Bitte lesen Sie vor der ersten Anwendung des Produktes bzw.
dessen Einbau diese Bedienungsanleitung aufmerksam durch
und bewahren Sie diese auf. Sie ist Teil des Produktes.

Sicherheitshinweise

Vorsicht:

Verletzungsgefahr!

Aufgrund der detaillierten Abbildung des Originals bzw.
der vorgesehenen Verwendung kann das Produkt Spitzen,
Kanten und abbruchgefährdete Teile aufweisen. Für die
Montage sind Werkzeuge nötig.

Stromschlaggefahr!
Die Anschlussdrähte niemals in eine Steckdose einführen!

Verwendetes Versorgungsgerät (Transformator, Netzteil)
regelmäßig auf Schäden überprüfen. Bei Schäden am Ver­sorgungsgerät dieses keinesfalls benutzen!

Alle Anschluss- und Montagearbeiten nur bei abgeschal­teter Betriebsspannung durchführen!

Ausschließlich nach VDE/EN-gefertigte Modellbahntrans­formatoren verwenden!

Stromquellen unbedingt so absichern, dass es bei einem
Kurzschluss nicht zum Kabelbrand kommen kann.

Das Produkt richtig verwenden

Dieses Produkt ist bestimmt:

- Zum Einbau in Modelleisenbahnanlagen und Dioramen.

- Zum Anschluss an einen Modellbahntransformator
(z. B. Art.-Nr. 5200) bzw. an einer Modellbahnsteuerung
mit zugelassener Betriebsspannung.

- Zum Betrieb in trockenen Räumen.

Jeder darüber hinausgehende Gebrauch gilt als nicht bestim­mungsgemäß. Für daraus resultierende Schäden haftet der
Hersteller nicht.

Packungsinhalt überprüfen

Kontrollieren Sie den Lieferumfang auf Vollständigkeit:

- LED-Leuchte mit Patentsteckfuß

- Haltering

- Anleitung

1

Abb. 1 Abb. 2g. 1 g. 2

4 mm

2. Einleitung

Diese Leuchte erzeugt durch die SMD-LED ein zum Lampen­modell passendes Licht. Stromaufnahme und Wärmeent­wicklung sind sehr gering. Die Lebensdauer der LED ist prak­tisch unbegrenzt, so dass ein Wechsel des Leuchtmittels ent­fällt.

3. Einbau

- Leuchte vorsichtig aus der Verpackung nehmen.

- Vor dem Einbau auf Funktion prüfen.

- Am Einbauort ein Loch (Ø 4 mm) zur Montage bohren

(Abb. 1).

Vorsicht:

Widerstand und Diode an den Enden der Anschlussdrähte
sind für die Funktion erforderlich. Keinesfalls entfernen
(Abb. 3)! Widerstände nicht mit Isolationsmaterial umhüllen,
da sonst keine ausreichende Kühlung möglich ist!

- Steckfuß der Leuchte mit den Anschlusskabeln von oben in

die Bohrung (Abb. 2) stecken. Falls erforderlich, Haltering
von unten auf den Steckfuß stecken.

Lassen Sie beim Anschließen der Kabel unterhalb der Leuchte
eine Schleife von ca. 2-3 cm Länge, damit Sie die Leuchte bei
evtl. Arbeiten aus der Montagebohrung ziehen und umlegen
können.

4. Anschluss

Schließen Sie die LED-Leuchte an den Lichtausgang eines
Modellbahntransformators (z. B. Art.-Nr. 5200) an (Abb. 3 oder
Abb. 4).

Gleichspannung: Verbinden Sie die Diode (rotes Bauteil mit
schwarzer Markierung) mit dem Plus-Pol des Netzteils.

Wechselspannung: Bei Betrieb mit Wechselspannung kann
es zu leichtem Flackern kommen. Daher empfehlen wir den
Betrieb mit dem Viessmann-Powermodul Art.-Nr. 5215
(Abb. 4). Ein Powermodul ist ausreichend für ca. 100
LED-Leuchten oder Strahler. Verbinden Sie die Diode des
Anschlusskabels mit der braunen Ausgangsbuchse (Abb. 3).

Abb. 3

Abb. 4

LED-Leuchte mit
Patentsteckfuß/

LED-lamp with
patented base socket

2

Diode

braun/schwarz

brown/black

gelb/schwarz yellow/black

diode

Widerstand

resistor

Diode und Widerstand nicht abschneiden.

Never cut off diode and resistor.

5215

16 V~

16 V~

Diode

diode

rt bn

zu den Decodern

E

viessmann

Powermodul

Braune Massebuchsen

nicht koppeln !

max. 24 V~

ge bn

gelb

yellow

braun/brown

Widerstand

resistor

z. B. 5200

e. g. 5200

16 V

5200

Lichttransformator

10 V

Sekundär

Primär

0-10-16 V~

230 V~

Primär 230 V 50 - 60 Hz
Sekundär max. 3,25 A52 VA

ta 25°CIP 40

0 V

Nur für trockene Räume

Gefertigt nach
VDE 0570
EN 61558

TIPP: Powermodul 5215

● Verhindert Flackern bei Wechselstrom.

● Annähernd doppelte Helligkeit gegenüber

reinem Wechselstrombetrieb.

TIP: Power module 5215

● Offers flickering-free lighting by using AC power.

● Nearly double brightness is possible.

g. 3

+

10-16 V AC~
14-24 V DC=
13-24 V

Digitalsignal
digital signal

–

g. 4

T

5215
