Lanterne à gaz, voie H0
Code : 210142
Cette notice fait partie du produit. Elle contient des informations
importantes concernant son utilisation. Tenez-en compte, même si
vous transmettez le produit à un tiers.
Conservez cette notice pour tout report ultérieur !
Note de l’éditeur
Cette notice est une publication de la société Conrad, 59800 Lille/France.
Tous droits réservés, y compris la traduction. Toute reproduction, quel que soit
le type (p.ex. photocopies, microfilms ou saisie dans des traitements de texte
électronique) est soumise à une autorisation préalable écrite de l’éditeur.
Reproduction, même partielle, interdite.
Cette notice est conforme à l’état du produit au moment de l’impression.
Données techniques et conditionnement soumis à modifications sans
avis préalable.
© Copyright 2001 par Conrad. Imprimé en CEE. XXX/06-11/JV
Page 2
- Non-respect du mode d’emploi ou du schéma de connexion.
- Utilisation d’une tension non adaptée.
- Inversion des sens de polarité.
- Mauvaise manipulation entraînant l’endommagement du lampadaire.
- Utilisation de fusibles défectueux et non adaptés.
Dans tous ces cas, la réparation ou le remplacement du produit est à
votre charge.
2 7
Page 3
Garantie
Du fait que le montage de cette lanterne ne dépend pas de nous, nous
nous dégageons de toute responsabilité en cas de mauvais fonction
nement de la lanterne. Seuls les composants non montés sont garantis
en fonction des caractéristiques techniques indiqués dans la notice.
Toutes les indications de montage doivent être respectées.
Nous nous dégageons de toute responsabilité au cas où l’utilisation
de ce lampadaire entraîne l’endommagement d’autres pièces de votre
maquette. Nous décidons des éventuelles améliorations à apporter, de la
livraison de pièces de rechange ou du remboursement de l’article.
Nous ne prendrons aucune autre disposition.
La garantie expire et aucune réparation ne sera acceptée pour les cas
suivants :
- Soudage avec de l’étain à souder, de la pâte à souder contenant des
acides.
- Mauvaise qualité des soudures, du collage ou du montage.
- Modification effectuée sur le lampadaire.
- Mauvaise manipulation des composants et mauvais montage.
- Utilisation de composants non adaptés, mauvaise qualité du dénudage
des fils électriques.
- Utilisation de composants non fournis avec le kit.
- Endommagement des pistes conductrices ou mauvais soudages.
- Mauvais branchement des fils électriques entraînant le dysfonction
nement du lampadaire.
- Surcharge de composants.
- Endommagement causé par une tierce personne.
Branchement sur transfo 12-16V DC/AC ou fonctionnement à piles
-
Introduction
Merci !
Vous avez choisi un kit de la marque Uolkner Electronic.
- Ces kits sont de très bonne qualité et simples à monter. Vous appré
cierez très certainement la qualité des pièces de ce kit.
- Ces kits sont parfaits pour décorer votre réseau ferroviaire. De plus, ils
sont proposés à un prix très raisonnable. Très souvent, des produits
d’une qualité semblable coûtent beaucoup plus chers. Le montage de
ce kit ne vous prendra pas plus d’une demi-heure.
Nous espérons que vous prendrez beaucoup de plaisir lors du montage
de ce kit.
Testez et vérifiez ce kit complètement. Au cas où il n’est pas complet,
merci de nous le renvoyer.
-
Contenu
1 mât de lampadaire avec câble de raccordement
1 pied
1 culot pour lampe
1 globe
1 câble de raccordement, marron, avec résistance
-
1 mini lampe incandescente
6 3
Page 4

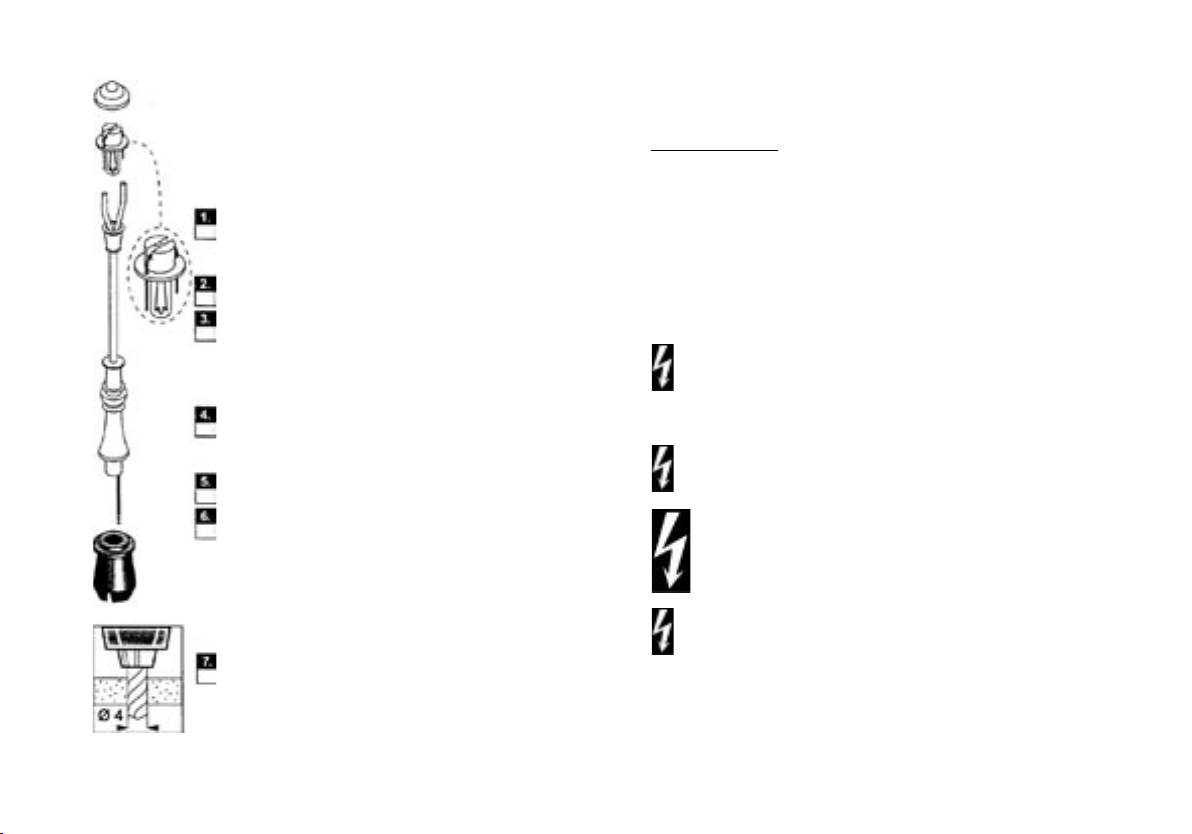

Montage
Faites passer les fils électriques le long du mât
du lampadaire.
Écartez les fils, un vers la gauche et un autre
vers la droite.
La longueur des fils entre les fils et la lampe
doit être de 6 mm. Afin d’éviter tout problème
de contact, saisissez les fils électriques à l’aide
de la pincette et vérifiez qu’ils coulissent bien
dans le mât.
Une fois la lampe reliée aux fils électriques,
encastrez-la avec le globe sur l’extrémité du mât
avec précaution.
Placez le couvercle à l’extrémité.
Sur le câble marron, une résistance est intégrée.
Ce câble doit être dénudé à 25 mm. Enfoncez ce
fils électrique du pied du mât vers le haut jusqu’à
ce que la partie dénudée soit invisible. Nous vous
recommandons de fixer le câble à l’extrémité du
tuyau à l’aide d’une colle séchage rapide.
Placez-le mât sur le pied de fixation et le lampa
daire sera prêt à l’emploi.
Information concernant le montage.
À lire attentivement !
Outillage nécessaire
Ayez les outils suivants à portée de main :
-Pince coupante oblique
-Pince plate
-Pincette
-Colle séchage rapide
Consignes de sécurité
Les composants électriques et électroniques fournis dans ce set
ne peuvent être utilisés qu’avec des tensions peu élevées ou
des transformateurs adaptés. Ces composants sont sensibles
à la chaleur et ne doivent en aucun cas être chauffés avant le
soudage. Attention, ne pas chauffer !
Ce kit contient des pièces qui peuvent être avalées par les enfants.
Ne laissez pas des enfants de moins de trois ans à portée de ce
kit et sans surveillance lors du montage.
Tous les branchements doivent
les composants ne soient travers
qu’il n’y ait pas de risque de court-circuit. N’utilisez que les
transformateurs VDE.
La résistance du câble de raccordement est nécessaire pour la
lampe. Sans elle, la lampe serait endommag
-
Ne pas entourer la résistance d’une matière isolante. Celle-ci
n’arrive pas à refroidir correctement.
être effectués avant que
és par du courant. Vérifiez
ée lors de l’utilisation.
