INSTRUKCJA OBSŁUGI
Moduł dźwiękowy Dzwony kościelne moduł
prefabrykowany Viessmann 5560
Nr produktu: 1491181
1. WAŻNE INFORMACJE ................................................................................................................ 2
2. WSTĘP ...................................................................................................................................... 3
3. MONTAŻ .................................................................................................................................. 3
4. POŁĄCZENIE ............................................................................................................................. 4
5. DZIAŁANIE .............................................................................................................................. 10
6. NOTATKI................................................................................................................................. 11
7. ROZWIĄZYWANIE PROBLEMÓW ............................................................................................. 11
8. DANE TECHNICZNE.................................................................................................................. 12
1. Ważne informacje
Przed pierwszym użyciem produktu należy dokładnie przeczytać niniejszą instrukcję.
Zachowaj tę instrukcję. Jest częścią produktu.
Uwaga: ryzyko obrażeń!
Ze względu na szczegółową reprodukcję oryginału i zamierzonego zastosowania, ten produkt
może mieć szczyty, krawędzie i łamliwe części. Do instalacji wymagane są narzędzia.
Zagrożenie elektryczne! Nigdy nie wkładaj kabli połączeniowych do gniazdka elektrycznego!
Regularnie sprawdzaj transformator pod kątem uszkodzeń. W przypadku uszkodzenia nie
wolno używać transformatora! Upewnij się, że zasilanie jest wyłączone podczas montażu
urządzenia i podłączania kabli! Do zasilania należy używać wyłącznie testowanych
transformatorów VDE / EN! Źródła zasilania muszą być zabezpieczone, aby uniknąć ryzyka
poparzenia kabli.
1.2 Korzystanie z produktu zgodnie z przeznaczeniem
Ten produkt jest przeznaczony:
- Do montażu w modelach układów kolejowych i dioramach.
- Do podłączenia do autoryzowanego modelu transformatora kolejowego (np. Nr art. 5200).
- Do pracy tylko w suchych pomieszczeniach. Używanie produktu do jakichkolwiek innych
celów nie jest zatwierdzone i jest uważane za nieprawidłowe. Producent nie ponosi
odpowiedzialności za szkody wynikłe z niewłaściwego użytkowania tego produktu.
1.3 Sprawdzanie zawartości opakowania
Sprawdź zawartość pakietu pod kątem kompletności:
- Moduł dźwiękowy
- Materiał montażowy (2 śruby, 6 wtyczek)
- Podręcznik
2. Wstęp
Ciesz się małymi światami wszystkimi zmysłami. Układy modeli pociągów i dioramy stają się
jeszcze bardziej realistyczne i żywe dzięki odpowiedniemu dźwiękowi tła. Dostępne są
moduły dźwiękowe Viessmann z dźwiękami dopasowanymi do różnych tematów. Są bardzo
kompaktowe, natychmiast sprawne i łatwe do zainstalowania dzięki zintegrowanemu
głośnikowi. Oczywiście głośność można regulować. Dźwięki modułów są integralną częścią i
nie można ich wymienić.
2.1 Sterowanie zsynchronizowane
Różne moduły są wyposażone w wejście sterujące lub wyjście sterujące, dzięki czemu mogą
generować dźwięki synchronizowane ruchem odpowiednie dla odpowiednich modeli serii
eMotion. W standardowym trybie pracy bez sterowania zsynchronizowanego moduł będzie
odtwarzał odpowiedni szum tła w pętli. Jeśli moduł odbiera impuls synchronizujący
emitowany z odpowiedniego artykułu eMotion, odtwarza szum tła zgodnie z ruchami tego
modelu funkcjonalnego. W przypadku niektórych modeli specjalnych, np. sol. helikopter,
sam moduł dźwiękowy steruje modelem funkcjonalnym. Dlatego konkretny moduł
dźwiękowy jest wyposażony w dodatkowe zsynchronizowane wyjście, które umożliwia
synchronizację dźwięków i ruchów (np. Uruchomienie silnika, początek wirnika, ruch
obrotowy, ...). Informacje na temat połączenia znajdują się w rozdziale 4.
3. Montaż
Zamocuj moduł za pomocą dołączonych śrub. Aby zapewnić optymalne odtwarzanie dźwięku
przez moduł, zwróć uwagę na następujące wskazówki:
1. Głośnik jest zintegrowaną częścią modułu. Górna powierzchnia modułu musi być zawsze
Rys. 1 Montaż modułu dźwiękowego
Nie przykrywać modułu ani nie
umieszczać go pod pokrywą.
odsłonięta, aby umożliwić dobre rozproszenie dźwięku.
2. Moduł dźwiękowy musi być zawsze dostosowany do kierunku widza, więc proszę nie
montować do góry nogami pod układem.
3. Moduł dźwiękowy powinien być zainstalowany w pobliżu odpowiedniego modelu
funkcjonalnego na twoim układzie. Możesz zainstalować moduł na samym układzie, np. sol.
w budynku. W ten sposób możesz uzyskać lepszy dźwięk i optymalną zgodność między
źródłem dźwięku widzialnego i słyszalnego.
4. Połączenie
Montaż kabli: Ze względu na niski pobór prądu można stosować cienkie kable, które można
łatwo ukryć. Zaleca się stosowanie przekroju 0,14 mm² (np. Viessmann nr art. 6860 - 6869
lub 68603 - 68693).
Moduł dźwiękowy nie ma włącznika / wyłącznika. Jeśli chcesz wyłączyć lub odłączyć moduł
dźwiękowy od zasilania, możesz dodać przełącznik w jednym z dwóch przewodów
zasilających (brązowy lub żółty), patrz rys.
2. Zwróć uwagę na instrukcje bezpieczeństwa wymienione powyżej. Podłącz moduł
dźwiękowy do źródła zasilania zgodnie z rys. 2)
4.1 Podłączenie zsynchronizowanego wejścia (tylko moduły dźwiękowe nr pozycji 5570,
Rys. 2 Podłączenie zasilacza
Podłączenie modułów dźwiękowych nr art. 5556, 5557, 5559 i 5560 jest inny.
Przestrzegać wzorów połączeń w dodatkowych instrukcjach
5572, 5574) W tym rozdziale opisano, jak podłączyć odpowiedni element eMotion
wyposażony w wyjście sterujące dźwiękami synchronizowanymi ruchem do modułów
dźwiękowych z odpowiednim wejściem.
Wskazówka: Najbardziej efektywny efekt uzyskasz, umieszczając element eMotion
uwalniający noi-se w module dźwiękowym jak najbliżej.
- Wyłącz zasilanie elementu eMotion i modułu dźwiękowego.

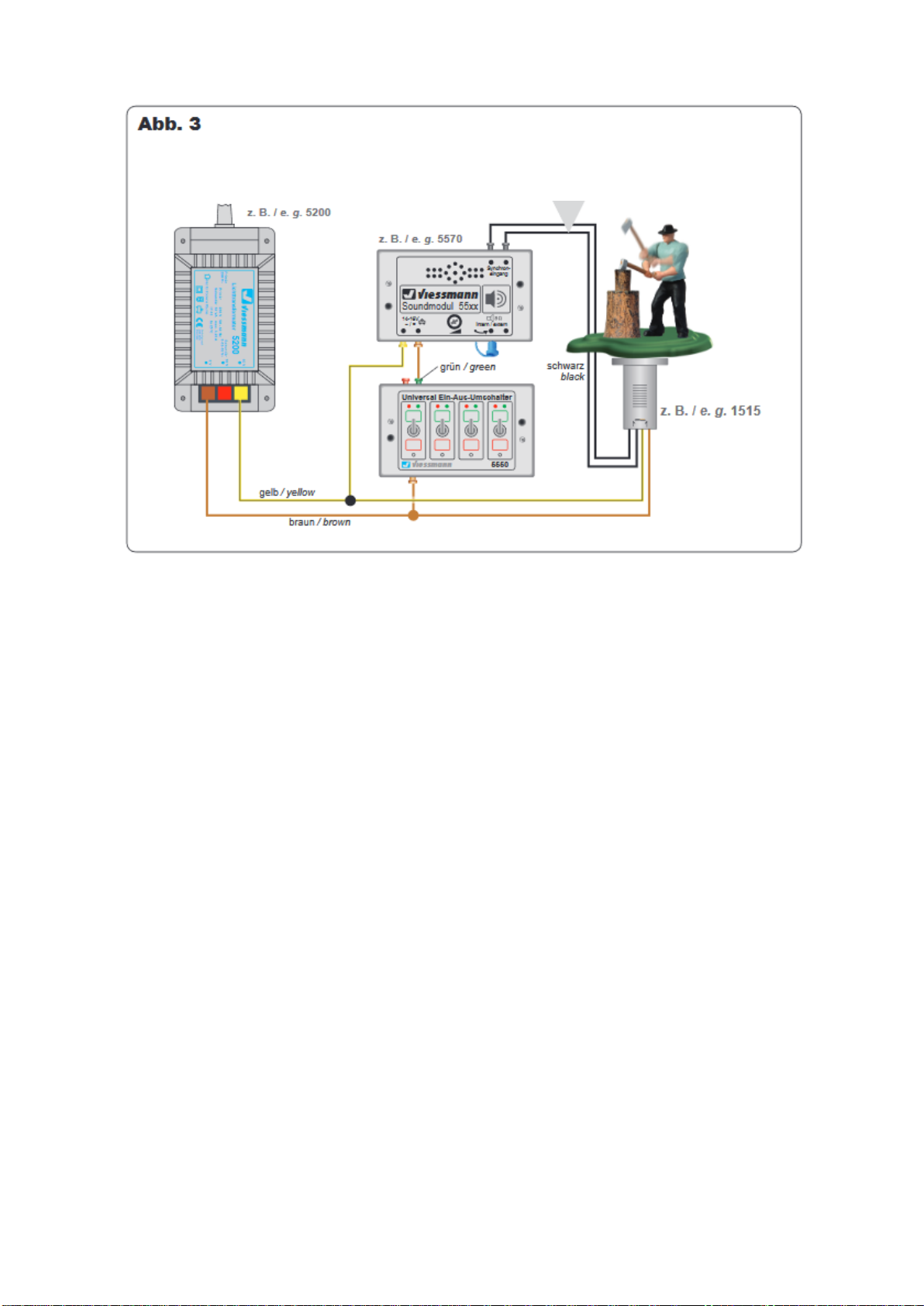

- Podłącz dwa czarne przewody sterujące elementu eMotion do dwóch zsynchronizowanych
gniazd wejściowych modułu dźwiękowego (patrz rys. 3)
4.2 Podłączenie zsynchronizowanego wyjścia (tylko moduły dźwiękowe nr art. 5556, 5557,
Uwaga: Najpierw podłącz przewody sterujące (czarne), aby uniknąć zwarcia.
(Rys. 3)
5573) W przypadku tych modułów dźwiękowych sam moduł dźwiękowy steruje modelem
funkcjonalnym. Dlatego należy wziąć pod uwagę odpowiednie liczby:
Moduł dźwiękowy nr art. 5556 na nr art. 5100, 5700 lub 5900 (rys. 4), moduł dźwiękowy nr
art. 5557 na nr art. 5164 (rys. 5), moduł dźwiękowy nr art. 5556 na nr art. 5104 lub 5107 (rys.
6) i moduł dźwiękowy nr art. 5573 na nr art. 5119 (rys. 7). 5556/5557: Potrzebujesz
włącznika, aby włączyć / wyłączyć model, a także moduł dźwiękowy. Przełącznik jest
podłączony do gniazd połączeniowych „wejście synchroniczne”. Viessmann zaleca
uniwersalny wyłącznik on-off nr art. 5550.
Rys. 4 Okablowanie jest ważne tylko dla numeru pozycji. 5100/5700/5900 do modułu
dźwiękowego nr art. 5556
Praca z napięciem stałym:
Podłączyć synchroniczne wejście do bieguna źródła napięcia. Podłącz wejście
synchroniczne do bieguna źródła napięcia / brązowy / żółty / zielony DC: Podłącz
„Wejście synchroniczne” do bieguna zasilacza. Podłącz „wejście synchroniczne” do
bieguna zasilacza
Rys. 5 Okablowanie jest ważne tylko dla numeru pozycji. 5164 „Helikopter” do modułu
dźwiękowego nr art. 5557
Rys. 7 Okablowanie jest ważne tylko dla numeru pozycji. 1591 „Rżenie
konia” do modułu dźwiękowego nr art. 5573
Rys. 8 Podłączenie modułów dźwiękowych bez funkcji synchronicznej:
4.3 Podłączenie modułów dźwiękowych bez funkcji synchronicznej Moduły dźwiękowe nr
art. 5559 i 5560 nie mają funkcji synchronizacji (rys. 8). Wejście synchroniczne służy do
włączania i wyłączania dźwięku.
4.4 Podłączenie zewnętrznego głośnika Moduł dźwiękowy jest wyposażony w wyjście dla
zewnętrznego głośnika o wartości elektrycznej co najmniej impedancji 8 omów i mocy 1/2
wata (można go kupić w specjalistycznym handlu elektronicznym). W przypadku podłączenia
głośnika zewnętrznego wbudowany głośnik zostanie wyłączony.
1. Proszę wyciągnąć krótki niebieski kabel z modułu dźwiękowego z gniazda tuż obok niego.
Rys. 9 Podłączenie zewnętrznego głośnika
2. Odizoluj niebieski kabel, aby uniknąć kontaktu z innymi kablami.
3. Zamontuj zewnętrzny głośnik w odpowiednim miejscu.
4. Zainstaluj dwa przewody zewnętrznego głośnika do modułu dźwiękowego.
5. Podłącz dwa przewody do dwóch gniazd zgodnie z rys. 9-ci
Do połączenia można użyć wtyczek i gniazd, np. g. Nr pozycji Viessmann 6875 (wtyczka
pomarańczowa) i nr art. 6884 (gniazdo pomarańczowe)
5. Działanie
Jeśli zasilacz jest włączony, moduł dźwiękowy będzie odtwarzał swoje zintegrowane efekty
dźwiękowe w sposób ciągły w pętli lub synchronicznie z ruchami
(z wyjątkiem pozycji nr 5556, 5557, 5559 i 5560). Moduły dźwiękowe wyposażone w
zsynchronizowane wyjście sterują modelem funkcjonalnym. Włącz je lub wyłącz za pomocą
przełącznika on-off. Moduły dźwiękowe wyposażone w zsynchronizowane wejście są
kontrolowane przez modele. W tym przypadku przełącznik nie jest konieczny (patrz także
rozdział 4.1).
Item-No. 5556 - 5557 - 5559 - 5560 Aby odtworzyć dźwięk, potrzebny jest jeden impuls do
wejścia synchronicznego. Po ustawieniu impulsu sekwencja dzwonienia bariery z numerem
przedmiotu. 5556 działa przez ok. 5 sekund, niezależnie od czasu trwania impulsu. 5557
najpierw rozpoczyna się akustyczna sekwencja startowa helikoptera, a następnie dźwięk
wirnika. Po otwarciu przełącznika sekwencja wybiegania jest zakończona. 5559 i 5560 dźwięk
rozpoczyna się i jest odtwarzany w sposób ciągły, dopóki sygnał jest podawany na wejście
synchroniczne. Dźwięk zatrzymuje się dopiero po przerwaniu sygnału.
Użyj małego śrubokręta!
Rys. 10
6. Notatki
7. Rozwiązywanie problemów
Każdy produkt Viessmann jest produkowany zgodnie z wysokim standardem jakości i
kontrolowany przed dostawą. Jeśli jednak wystąpią jakiekolwiek problemy, najpierw sprawdź
zasilanie i okablowanie.
Jeśli produkt jest uszkodzony, włóż go do oryginalnego opakowania i zanieś do swojego
specjalistycznego sprzedawcy lub wyślij bezpośrednio do serwisu Viessmann (adres patrz
poniżej
Przykłady błędów:
- Brak dźwięku z modułu.
- Brak dźwięku z zewnętrznego głośnika.
Rozwiązywanie problemów:
- Obróć poti w prawo.
- Upewnij się, że mała niebieska wtyczka w obudowie modułu dźwiękowego jest wyciągnięta
z gniazda i odizolowana Podłącz zewnętrzny głośnik, jak pokazano na rys. 9 na stronie 9.
- Istnieją moduły dźwiękowe, np. g. Nr art. 5570 i 5557 (patrz rys. 3 i 5), które odtwarzają
tylko dźwięk, jeśli odbierają sygnał z przewodów sterujących elementu eMotion.
Zagwarantować połączenie.
8. Dane techniczne
Wymiary: 88 x 53 x 22 mm
Waga: ok. 50 g
Napięcie robocze: 14–16 V AC / DC
Prąd pracy: ok. 150 mA
Izolacja: IP20
Temperatura / wilgotność (praca): 0 - 40 ° C
Temperatura / wilgotność (przechowywanie): -10 - 60 ° C
Najnowszą wersję instrukcji można znaleźć na stronie głównej firmy Viessmann,
wprowadzając numer pozycji.
