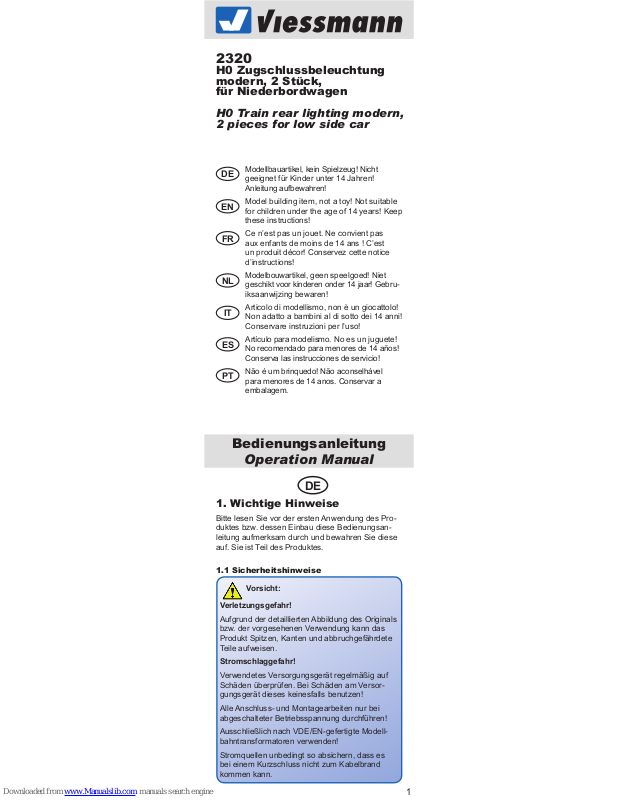

Page 1
1. Wichtige Hinweise
Bitte lesen Sie vor der ersten Anwendung des Produktes bzw. dessen Einbau diese Bedienungsanleitung aufmerksam durch und bewahren Sie diese
auf. Sie ist Teil des Produktes.
1.1 Sicherheitshinweise
Vorsicht:
Verletzungsgefahr!
Aufgrund der detaillierten Abbildung des Originals
bzw. der vorgesehenen Verwendung kann das
Produkt Spitzen, Kanten und abbruchgefährdete
Teile aufweisen.
Stromschlaggefahr!
Verwendetes Versorgungsgerät regelmäßig auf
Schäden überprüfen. Bei Schäden am Versorgungsgerät dieses keinesfalls benutzen!
Alle Anschluss- und Montagearbeiten nur bei
abgeschalteter Betriebsspannung durchführen!
Ausschließlich nach VDE/EN-gefertigte Modellbahntransformatoren verwenden!
Stromquellen unbedingt so absichern, dass es
bei einem Kurzschluss nicht zum Kabelbrand
kommen kann.
Bedienungsanleitung
Operation Manual
Modellbauartikel, kein Spielzeug! Nicht
geeignet für Kinder unter 14 Jahren!
Anleitung aufbewahren!
Model building item, not a toy! Not suitable
for children under the age of 14 years! Keep
these instructions!
Ce n’est pas un jouet. Ne convient pas
aux enfants de moins de 14 ans ! C’est
un produit décor! Conservez cette notice
d’instructions!
Modelbouwartikel, geen speelgoed! Niet
geschikt voor kinderen onder 14 jaar! Gebruiksaanwijzing bewaren!
Articolo di modellismo, non è un giocattolo!
Non adatto a bambini al di sotto dei 14 anni!
Conservare instruzioni per l’uso!
Artículo para modelismo. No es un juguete!
No recomendado para menores de 14 años!
Conserva las instrucciones de servicio!
Não é um brinquedo! Não aconselhável
para menores de 14 anos. Conservar a
embalagem.
DE
EN
FR
NL
IT
ES
PT
DE
1
2320
H0 Zugschlussbeleuchtung
modern, 2 Stück,
für Niederbordwagen
H0 Train rear lighting modern,
2 pieces for low side car
Page 2
1.2 Das Produkt richtig verwenden
Dieses Produkt ist bestimmt:
- Zum Einbau in die Art-Nr. 2310, 2311, 2315,
2316 2680 und 2681.
- Zum Anschluss an eine Modellbahnsteuerung
mit zugelassener Betriebsspannung.
- Zum Betrieb in trockenen Räumen.
Jeder darüber hinausgehende Gebrauch gilt als
nicht bestimmungsgemäß. Für daraus resultierende Schäden haftet der Hersteller nicht.
1.3 Packungsinhalt überprüfen
Kontrollieren Sie den Lieferumfang auf
Vollständigkeit:
- Zugschlussbeleuchtungen modern, 2 Stück
- Anleitung
2. Einleitung
Diese Zugschlussbeleuchtung ist ausschließlich
geeignet für die H0 Niederbordwagen Art.-Nr. 2310,
2311, 2315, 2316 und H0 Zweiwege-UNIMOG mit
Schubrahmen und Fahrleitungsbauwagen Art.-Nr.
2680 und 2681.
3. Einbau und Anschluss
- Zugschlussbeleuchtung aus der Verpackung
nehmen.
- Gemäß Abb. 1 aufstecken.
Beachten Sie, dass das Lampengehäuse unbedingt
wie in Abb. 1 und 2 beschrieben aufgesteckt werden muss. Andernfalls sind rotes und weißes Licht
vertauscht und die mechanische Befestigung ist
unzureichend.
Achtung: Der Art. 2320 verfügt nicht über Vorwiderstände.
2
Fig. 1
Abb. 1
weiße
LED
white
LED
rote
LED
red
LED
weiße
LED
white
LED
rote
LED
red
LED
Fig. 2
Abb. 2
Diese Aussparungen müssen zueinander zeigen.
These openings must face each other.
Page 3
1. Important information
Please read this manual completely and attentively
before using the product for the first time. Keep this
manual. It is part of the product.
1.1 Safety instructions
Caution:
Risk of injury!
Due to the detailed reproduction of the original and
the intended use, this product can have peaks,
edges and breakable parts.
Electrical hazard!
Regularly examine the transformer for damage. In
case of any damage, do not use the transformer!
Make sure that the power supply is switched
off when you mount the device and connect the
cables!
Only use VDE/EN tested special model train
transformers for the power supply!
The power sources must be protected to prevent
the risk of burning cables.
1.2 Using the product for its correct
purpose
This product is intended:
- For installation only in item-No. 2310, 2311, 2315,
2316, 2680 and 2681.
- For operation in dry rooms only.
Using the product for any other purpose is not
approved and is considered incorrect. The manufacturer is not responsible for any damage resulting
from the improper use of this product.
1.3 Checking the package contents
Check the contents of the package for completeness:
- Train rear lighting modern, 2 pieces
- Manual
2. Introduction
The train rear lighting is only suitable for low side
cars item-No. 2310, 2311, 2315, 2316 and the UNIMOG with low side car item-No. 2680 and 2681.
3. Mounting and connection
- Remove train rear lighting from the package.
- Insert as shown in fig. 1.
Please note, that the lamp housing must be inserted
as described in fig. 1 and 2. Otherwise, the red and
the white light are interchanged and the mechanical
fixation is insufficient.
Attention: Item-No. 2320 does not have any
serial resistors.
3
EN
Page 4
Viessmann
Modelltechnik GmbH
Bahnhofstraße 2a
D - 35116 Hatzfeld-Reddighausen
www.viessmann-modell.de
96375
Stand 01/sw
07/2017
Ad/Pic
Made in Europe
4
Entsorgen Sie dieses Produkt nicht
über den (unsortierten) Hausmüll,
sondern führen Sie es der Wiederverwertung zu.
Do not dispose this product through
(unsorted) general trash, but supply
it to the recycling.
Änderungen, die dem technischen Fortschritt
dienen, vorbehalten. Für Druckfehler und Irrtümer
keine Haftung.
Die aktuelle Version der Anleitung finden Sie auf der
Viessmann-Homepage unter der Artikelnummer.
Subject to change without prior notice. No liability
for mistakes or printing errors.
The latest version of the manual can be looked up
at the Viessmann homepage entering the item-No.
4. Warranty
The warranty period is 2 years starting from the date
of purchase. Should a fault occur during this period
please contact our service department (service@
viessmann-modell.com). If necessary send the item
to the Viessmann service department for checking
and repair. If we nd a material or production fault to
be the cause of the failure the item will be repaired
free of charge or replaced.
Expressively excluded from any warranty claims
and liability are damages of the item and consequential damages due to inappropriate handling,
disregarding the instructions of this manual, inappropriate use of the model, unauthorized disassem-
bling, construction modications and use of force,
overheating and similar.
5. Technische Daten
Maximaler Dauerstrom: 20 mA
5. Technical data
Maximum continuous current: 20 mA
4. Gewährleistung
Der Gewährleistungszeitraum beträgt 2 Jahre ab
Kaufdatum. Tritt in dieser Zeit ein Fehler auf und
Sie finden die Fehlerursache nicht, nehmen Sie bitte Kontakt mit uns auf (service@viessmann-modell.
com). Senden Sie uns den Artikel zur Kontrolle bzw.
Reparatur bitte erst nach Rücksprache zu. Wird
nach Überprüfung des Artikels ein Herstell- oder
Materialfehler festgestellt, wird er kostenlos instand
gesetzt oder ausgetauscht.
Von der Gewährleistung und Haftung ausgeschlossen sind Beschädigungen des Artikels sowie Folgeschäden, die durch unsachgemäße Behandlung,
Nichtbeachten der Bedienungsanleitung, nicht bestimmungsgemäßen Gebrauch, eigenmächtigen
Eingriff, bauliche Veränderungen, Gewalteinwirkung, Überhitzung u. ä. verursacht werden.
