Videx MTPX-MF User Manual

1

User Manual

Operating Voltage:
Current consumption:
Operating frequency:
Read range:
Reader Data Output:

Cable distance:
Backlight , Buzzer ON/OFF:
Green LED:
Red LED:
Tamper protection:
Operating Temperatures:
Protection standard:
Dimensions (mm):

9 to 14V DC
Max. 130 mA
13,56 MHZ
1 to 3 cm
Wiegand 26, 34, 42, 58, 24, 32, 40,
56 bit
50m
yes
externally controlled
externally controlled
When Opened or Dismantled

-20°C to +50°C
IP65
92 L x 51 W x 25 H

- Mifare Card Serial Number Reader

- Reads Mifare Classic, Ultralight and Desfire

Alimentazione:
Consumo:
Freq. del sistema operativo:
Distanza di lettura della tessera:
Protocolo di communicazione:

Distanza cavo:
Retroilluminazione , Cicalino
ON/OFF:
LED verde:
LED rosso:
Protezione allarme:
Temperatura di funzione:
Indice di protezione IP:
Dimensione (mm):

9 a 14V DC
Massimo 130 mA
13,56 MHZ
1 a 3 cm
Wiegand 26, 34, 42, 58, 24, 32, 40,
56 bit
50m

Si
controllato esternamente
controllato esternamente
Se aperto o smontato

-20°C a +50°C
IP65
92 L x 51 l x 25 A

- Lettore di tessere numerate Mifare

- Lettura del Mifare Classic, Ultralight e Desfire

Alimentation:
Consommation:
Fréquence d'opération:
Distance de lecture du badge:
Protocole de communication:

Distance de câble:
Rétroéclairage, Avertisseur
sonore ACTIVÉ/DÉSACTIVÉ:
LED vert:
LED rouge:
Protection anti-sabotage:
Temp.de fonctionnement:
Indice de protection IP:
Dimensions (mm):

9 à 14V DC
Maximum 130 mA
13,56 MHZ
1 à 3 cm
Wiegand 26, 34, 42, 58, 24, 32, 40,
56 bit
50m

Oui
contrôle externe
contrôle externe
Lorsqu'il est ouvert ou démonté

-20°C à +50°C
IP65
92 L x 51 l x 25 H

- Lecteur de carte de série numéroté Mifare

- Lecture de Mifare Classic, Ultralight et Desfire

Alimentación:
Consumo:
Frecuencia de operación:

Distancia de lectura de la tarjeta:

Protocolo de comucación:

Distancia del cable:
Retroiluminado, Buzzer ON/OFF
LED verde:
LED rojo:
Protección contra la
manipulación:
Temp. de funcionamiento:
Indice de protección IP:
Dimensiones (mm):

9 a 14V DC
Max. 130 mA
13,56 MHZ
1 a 3 cm
Wiegand 26, 34, 42, 58, 24, 32, 40,
56 bit
50m
Si
controlado externamente
controlado externamente

Cuando se abre o se desmonta

-20°C a +50°C
IP65
92 L x 51 l x 25 A

- Lector de tarjeta de serie numerada Mifare.

- Lectura de Mifare Classic, Ultralight y Desfire

Spannungsversorgung:
Stromaufnahme:
Betriebsfrequenz:
Leseentfernung:
Datenausgabe Leser:

Kabellänge:
Backlight, Summer AN/AUS:
Grüne LED:
Rote LED:
Sabotageschutz:

Betriebstemperatur:
Schutzklasse:
Abmessungen (in mm):

9 bis 14V DC
Maximal 130 mA
13,56 MHZ
1 bis 3 cm
Wiegand 26, 34, 42, 58, 24, 32, 40,
56 bit
50m
Ja
externe Steuerung
exterme Steuerung
Bei gewaltsamer Öffnung oder
Ausbrechen

-20°C bis + 50°C
IP65
92L x 51B x 25T

- Mifare-Seriennummerleser

- Liest Mifare Classic, Ultralight und Desfire
Werking spanning:

Stroom opname:
Werking frequency:
Lees afstand:
Data Output:

Kabelafstand:
Achtergrondverlichting , Zoemer
AAN/UIT:
Groene LED:
Rode LED:
Tamperbeveiliging:
Werking Temperaturen:
Bescherming standaard:
Afmetingen (mm)

9 - 14V DC
Max. 130 mA
13,56 MHZ
1 - 3 cm
Wiegand 26, 34, 42, 58, 24, 32, 40,
56 bit
50m

Ja
extern aangestuurd
extern aangestuurd
In geopende of gedemonteerde staat

-20°C - +50°C
IP65
92 L x 51 B x 25 H

- Mifare Lezer

- Leest Mifare Classic, Ultralight en Desfire

Merkmale

Specificaties

Specifications

Spécifications

Specifiche

Especificación

UK

FR IT

ES

DE NL

MTPX-MF Surface Mount Mifare Reader

2

Cable

Ø6.0

30mm

+12V

gnd
d0
d1
xx
xx
xx
xx

Mounting/ Montage/ Installazione/ Montaje/ Montage/ Montage

- The reader should not be mounted against metal surface. If there is an installation where the metal surface cannot be avoided, isolation base between
the reader and the metal must be used. The thickness of the isolation base should be determined with test.

- Le lecteur ne doit pas être monté sur une surface de métal. Si une installation n'a d'autre possibilité que de monter sur une surface de métal, la base
d'isolation entre le métal et le lecteur doit être utilisée. L'épaisseur de la base d'isolation doit être déterminée par test.

- Il lettore non deve essere montato su superficie mettaliche. Se un installazione non ha altre possibilitá, la base d'isolamento tra il lettore e la superfice
mettalica deve essere utilizzata. Lo spessore di questa base d'isolamento puo essere determinata solo con test.

- El lector no tiene que ir montado sobre una superficie de metal. Si en una instalación no hay otro remedio que montarlo sobre una superficie de metal, se
tiene que utilizar la base de aislamiento entre el metal y el lector. El grosor de la base de aislamiento tiene que estar determinada por pruebas.

- Der Leser sollte nicht auf metallischem Untergrund montiert werden. Ist die Montage auf metallischem Untergrund unvermeidbar, muss eine
Isolierschicht zwischen Leser und Metalluntergrund angebracht werden. Die Stärke der Isolierschicht muss durch Tests ermittelt werden.

- De lezer mag niet worden gemonteerd tegen een metalen ondergrond. Als er een situatie is waarbij men toch op een metalen oppervlak moet installeren
dan dient men de lezer te isoleren van de ondergrond. De dikte van de isolatie moet ruim voldoende zijn, een test moet bepalen of het voldoende is.

Colour/ Couleur/ Colore/ Color/ Farbe/ Kleur

Connection/ Connexion/
Connessione/ Conexión/
Anschluss/ Aansluiting

Red/ Rouge/ Rosso/ Rojo/ Rot/ Rood

Black/ Noir/ Nero/ Negro/ Schwarz/ Zwart

White/ Blanc/ Bianco/ Blanco/ Weiß/ Wit

Yellow/ Jaune/ Giallo/ Amarillo/ Gelb/ Geel

Green/ Vert/ Verde/ Verde/ Grün/ Groen

Orange/ Orange/ Arancione/ Naranja/ Orange/ Oranje

Led Green ­Led Red -

GND
12 VDC

D0
D1

Data0

Data1

Led Green -

Led Red ­GND

12 VDC

White

Green

Orange

Black

Red

Yellow

Grey
Blue

Tamper

Tamper

Grey/ Gris/ Grigio/ Gris/ Grau/ Grijs

Blue/ Bleu/ Blu/ Azul/ Blau/ Blauw

Tamper

Tamper

Wiegand

Tamper

12V DC

LED Green -

D1/ data

D0/ clock

LED Red -

GND

Tamper

Tamper Switch

Tamper Switch

Switch d'autoprotection

Switch d'autoprotection

Interruttore antimanomissione

Interruttore antimanomissione

Interruptor antisabotaje

Interruptor antisabotaje

Sabotage schakelaar

Sabotage schakelaarSabotageschalter

Sabotageschalter

9-14V DC 9-14V CC 9-14V DC 9-14V CC 9-14V DC 9-14V DC

ground terre

terra tierra

Erdung

aarde

Grüne LED

Rote LED

Datenleitung 1

Datenleitung 0

Green LED -

Red LED -

Data 1

Data 0

données 0

données 1

LED rouge -

LED vert -

Led rosso -

Led verde -

Data 1

Data 0

Datos 1

Datos 0

Led rojo -

Led verde -

Data 1

Data 0

Rode LED -

Groene LED -

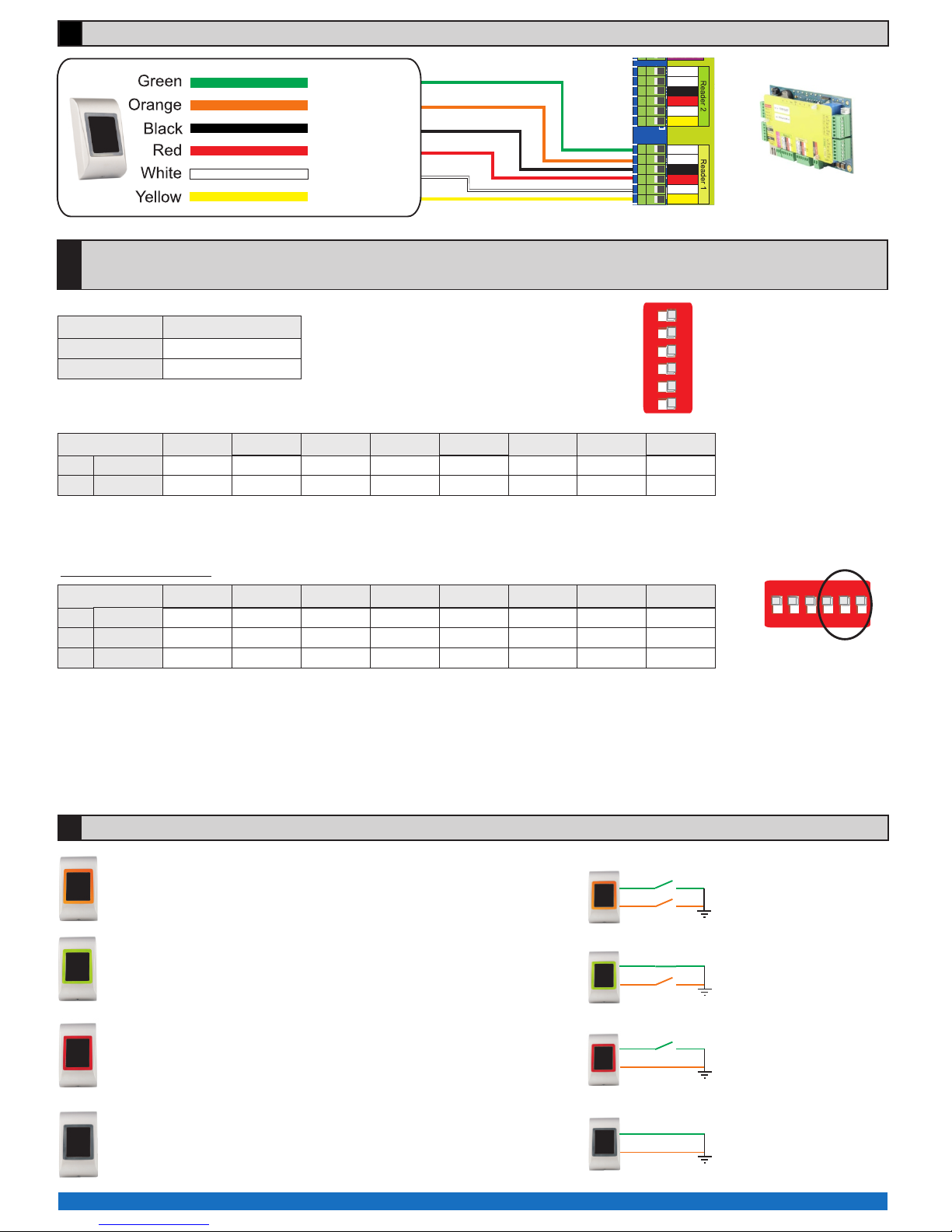

Wiring / Câblage / Cablaggio / Cableado / Verdrahtung / Verdrahtung

Wiegand

1 (M3 x 6mm)

51mm

92mm

25mm

LD16

R55

C28

L11

C18

C33

R9

R45

LD14

R46

ZD3

C29

L9

LD13

R14

ZD4

C32

L7

C27

L6

ZD5

R3

R4

L8

R47

FUSE1

IC8

IC7

R1

C6

ZD2

LD15

R13

ZD1

R2

+12V

A

+12V

led2

A

D0 D1

led2

D1

A

led1

A

GND led1 D0

GND

R2

Free Led 1

Free Led 2

GND

12V out

D0
D1

Free Led 1

Free Led 2

GND

12V out

D0
D1

D0
D1

Led Green ­Led Red ­GND

12 VDC

EWS

max. 50m

3

WIEGAND Connection/ Connexion/ Connessione/ Conexión/ Anschluss/ Aansluiting

Wiegand selection

Default: Wiegand 26bit

Use the Dipswitchs no: 4, 5 and 6 to select the desired Wiegand Output

Utiliser les Dipswitch n° : 4, 5 et 6 pour sélectionner la sortie Wiegand souhaitée
Usa Dipswitch n.: 4, 5 e 6 per selezionare l'uscita Wiegand desiderata
Utilice el Dipswitch DIP número: 4, 5 y 6 para seleccionar la salida Wiegand deseada
Benützen Sie den Dipswitch 4, 5 oder 6 um das gewünschte Wiegand Output zu wählen
Gebruik Dipswitch nr. 4, 5 en 6 voor de selectie van de gewenste Wiegand-uitgang

Convert

UID

3
3

W 26bit

W 34bit

W 42bit W 58bit

W 24bit

W 32bit W 40bit

W 56bit

YES

YES

ON

OFF

NO

NO

NO

NO NO

NO

NO

NO

NO

NO NO

NO

NO

NO

Dipswitch

1

2

Backlight ON/OFF

Function

Buzzer ON/OFF

DIPSWITCH configuration/ Configuration de Dipswitch/ Configurazione Dipswitch/
Configuración del Dipswitch/ Dipswitch Konfiguration/ Dipswitchconfiguratie

Note: The conversion from 7byte ID to 4 byte ID is only possible with cards that have 7 byte ID Number. Those are: Mifare plus,
Desfire and Ultralight.

Note: All changes can be made live, without power cycling.

ON

1 2

3

4

5

6

1.Backlight ON/OFF

2.Buzzer ON/OFF

3. Convert UID

4.W1-Wiegand1

5.W2-Wiegand2

6.No Parity(OFF=Send Parity) (ON=No Parity)

ON

1 234

5

6

Jumper

4
5
6

W 26bit

W 34bit

W 42bit W 58bit

W 24bit

W 32bit W 40bit

W 56bit

ON

ON

ON

ONON

ON

ON

ON

OFF

OFF

OFF

OFF

OFFOFF

OFF

OFF

OFF

OFF

OFF

OFF ON

ONON

ON

Wiegand 1

Wiegand 2

No Parity

Tricolor LED/ Témoin tricolore/ LED tricolore/ LED tricolor/ Dreifarbige LED/ Driekleurige LED

LG-

LR-

LG-

LR-

LG-

LR-

LG-

LR-

gnd

gnd

gnd

gnd

Orange(Idle Mode): LG- and LR- not connected

Orange (Mode veille): LG- et LR- ne sont pas connectés
Arancione: “LG-”(filo verde) e “LR-”(filo arancione) non collegati
Naranja (Modo reposo): LG- y LR- no están conectados
Orange (Standby): LG- (grünes Kabel) und LR- (orangefarbenes Kabel) sind nicht mit Masse verbunden
Oranje ( vrije stand ): draden LG en LR zijn niet aangesloten.

Green: LG-(green wire) connected to GND

Vert: LG- (câble vert) connecté à GND
Verde: “LG-”(filo verde) collegato a GND
Verde: LG- (cable verde) conectado a GND
Grün: LG- (grünes Kabel) ist mit der Masse verbunden
Groen: LG- ( groene draad ) verbonden met massa.

Red: LR-(orange wire) connected to GND

Rouge: LR-(câble orange) connecté à GND
Rosso: “LR-”(filo arancione) collegato a GND
Rojo: LR-(cable naranja) conectado a GND
Rot: LR- (orangefarbenes Kabel) ist mit der Masse verbunden
Rood: LR- ( rode draad ) verbonden met massa.

No light: LG-(green wire) and LR-(orange wire) connected to GND

Sans lumière: LG-(câble vert) et LR-(câble orange) connectés à GN D
Nessuna luce: “LG-”(filo verde) e “LR-”(filo arancione) collegati a GN D
Sin luz: LG-(cable verde) y LR-(cable naranja) conectado a GND
LED aus: LG- (grünes Kabel) und LR- (orangefarbenes Kabel) sind mit der Masse verbunden
Geen verlichting: LG- (groene draad ) en LR ( oranje draad ) verbonden met massa

ver. c2

4

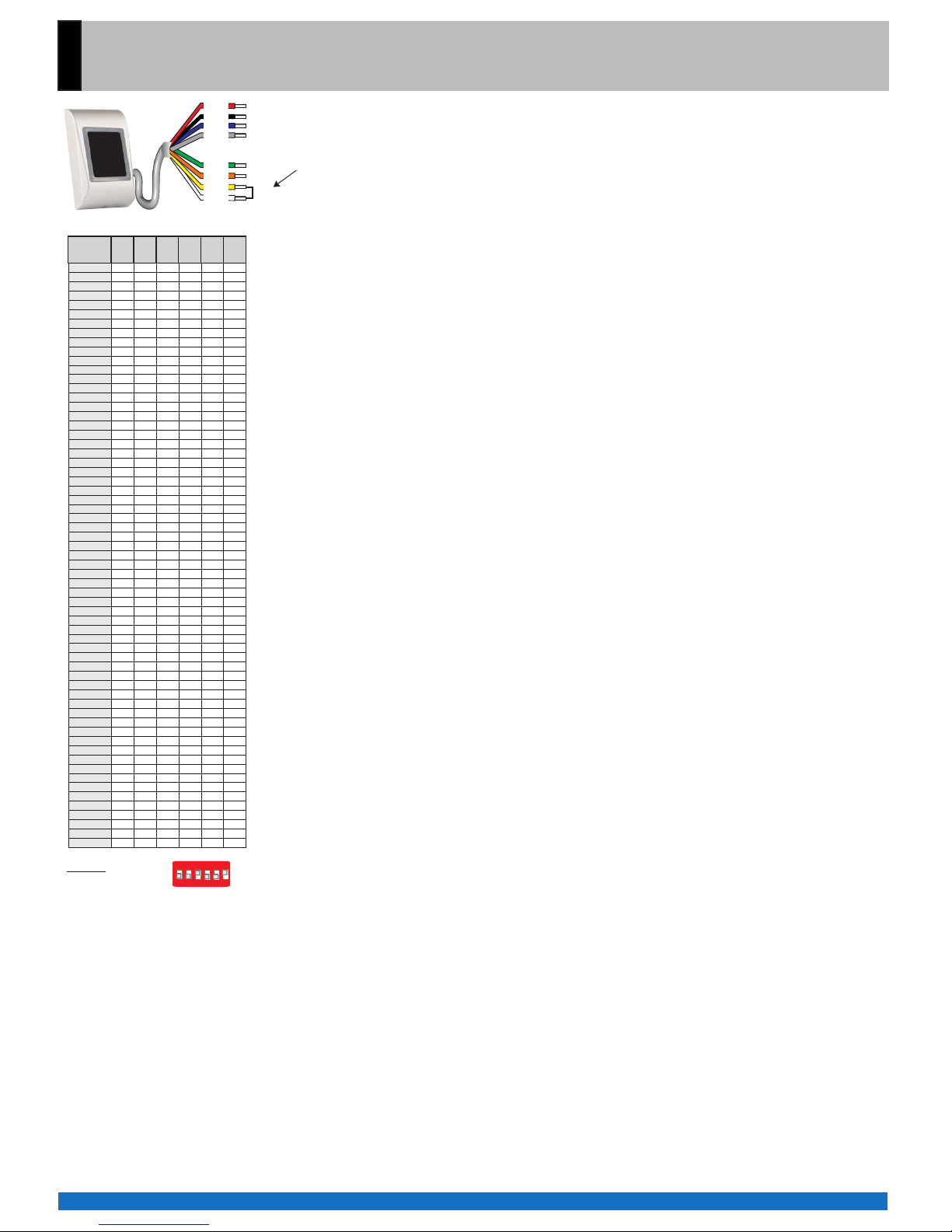

Setting a reader to send fixed site code/ Réglage d'un lecteur pour l'envoi de code site fixé/

Impostazione di un lettore per l'invio di un codice sito fisso/ Ajuste del lector para el envio del Código Sitio fijo
Einstellung des Lesers, einen festen Standortcode zu senden/ Een lezer instellen voor het verzenden van een vaste locatiecode

D1
D0

Yellow

Red

Black
Blue

Grey

Green

Orange

White

.

Turn the power OFF.

Make short connection between the wires(terminals) D1 and D0.
Set the dipswitch for desired Site Code in binary according to the table bellow.
With 6 Dipswitch positions you can set Site Code from 1-63

Turn the power ON.

The reader will start beeping every second. This means setting has been done and saved.

Turn the power OFF.

Remove the short connection between D1 and D0 and set your dipswitch to match
desired settings for wiegand, card type, for normal use.

Couper l'alimentation.
Faire une connexion courte entre les fils (terminaux) D1 et D0.
Régler le dipswitch sur le Code Site souhaité en binaire suivant l'indication du tableau ci-dessous.
Avec 6 positions de Dipswitch vous pouvez régler le code site de 1-63.

Allumer l'alimentation.

Le lecteur commencera à émettre des bips et à clignoter chaque segonde (rouge/vert). Ceci signifie que le réglage a été fait et
sauvegardé.
Couper l'alimentation.
Retirer le circuit court entre le D1 et D0 et régler votre dipswitch afin de correspondre aux réglages souhaités pour le Wiegand,
le rétro -éclairage, le buzzer, le type de carte et pour l'utilisation normale.

Spegnere l'alimentazione.

Cortocircuitare i terminali dei fili D1 e D0.
Impostare il dip switch per il codice sito desiderato in binario in base alla tabella sottostante.
Avendo a disposizione 6 posizioni del dip switch è possibile impostare il codice sito da 1-63.

Accendere l'alimentazione.

Il lettore emette un allarme acustico e lampeggia una volta al secondo (rosso/verde). Ciò significa che l'impostazione è stata
eseguita e salvata.

Spegnere l'alimentazione.

Rimuovere il cortocircuito tra D1 e D0 e impostare il dip switch in modo che corrisponda alle impostazioni desiderate per
Wiegand, controluce, cicalino, tipo di scheda, per il normale utilizzo.

Desconectar la alimentación.

Hacer una conexión corta entre los hilos (terminales) D1 y D0.
Ajustar el dipswitch sobre el Código Sitio deseado en binario siguiendo las indicaciones de la tabla abajo.
Con 6 posiciones de Dipswitch puede ajustar el código sitio del 1-63.

Encender la alimentación.

El lector empezará a emitir bips y a parpadear cada segundo (rojo/verde). Esto significa que el ajuste se ha realizado y
guardado.

Desconectar la alimentación.

Quitar el circuito corto entre el D1 y D0 y ajustar su dipswitch con el fin de conseguir los ajustes deseados para el Wiegand, el
rétro-iluminado, el buzzer, el tipo de tarjeta y para el uso normal.

Schalten Sie die Stromversorgung AUS.

Machen Sie einen kurzen Anschluß zwischen den Anschlußklemmen D1 und D0.
DIP Schalter für den gewünschten Standortcode auf binär entsprechend der untenstehenden Tabelle einstellen.
Mit 6 DIP Schalter-Positionen können Sie den Standortcode von 1-63 einstellen.

Schalten Sie die Stromversorgung AN.

Der Leser piept und blinkt im Sekundentakt (rot/grün). Das bedeutet, dass die Einstellung gemacht und gespeichert wurde.

Schalten Sie die Stromversorgung AUS.

Entfernen Sie die kurze Verbindung zwischen D1 und D0 und stellen Sie den DIP Schalter auf die gewünschten Einstellungen
für Wiegand , Hintergrundbeleuchtung, Summer, Kartentyp, für die Normalanwendung.

Schakel de stroom UIT.

Breng een korte verbinding tot stand tussen draden(aansluitingen) D1 en D0.
Zet de dipschakelaar voor de gewenste Locatiecode in binair, in overeenstemming met de onderstaande tabel.
Met 6 standen van de dipschakelaar kunt u de Locatiecode instellen van 1-63.

Schakel de stroom IN.

De lezer begint iedere seconde te piepen en te knipperen(rood/groen). Dit betekent dat de instelling is voltooid en opgeslagen.

Schakel de stroom UIT.

Verwijder de korte verbinding tussen D1 en D0, en stel de dipschakelaar zo in dat hij afgestemd is op de gewenste instelingen
voor wiegand , achtergrondverlichting, zoemer en kaardtype, voor normaal gebruik.

short connection

Circuit court
corto circuito
Circuito corto
Kurze Verbindung
korte verbinding

To remove previously set Site Code, repeat the setup procedure with dipswitch binary position of all zeros. (all dipswitches should be in OFF position) Note: This will Not set a
site code of value zero”0” but will clear any site code previously set, thus setting the reader to send the full card numbers and disabling the “fixed site code” option. This
feature works only with Wiegand 24, 26, 32 and 34 bit. The Fixed Site Code changes only the first byte of the message.

Pour retirer préalablement le réglage du Code Site, répétez la procédure d'installation avec la position du dipswitch binaire sur tous les zéros.(tous les dipswitchs doivent être mis sur la position OFF)
Note: Ceci ne réglera pas un Code Site à la valeur zéro "0" mais cela éliminera tout code site préalablement installé, réglant ainsi le lecteur pour l'envoie de numéros de carte entiers et déshabilitant
l'option du "code site fixe". Cette caractéristique travaille uniquement avec les Wiegand 24, 26, 32 et 34 bit. Le Code Site fixe change uniquement le premier octet du message.

Per rimuovere un codice sito precedentemente impostato, ripetere la procedura di installazione con la posizione binaria dei dip switch a zero. (tutti i dip switch devono essere in posizione OFF) Nota:
Quanto sopra non imposterà un codice sito al valore zero "0", ma eliminerà l'eventuale codice del sito precedentemente impostato, configurando così il lettore per inviare i numeri di scheda completi e
disabilitando l'opzione "codice sito fisso". Tale funzione opera solo con Wiegand 24, 26, 32 e 34 bit. Il Codice Sito fisso modifica solo il primo byte del messaggio.

Para eliminar previamente el ajuste del Código Sitio, repetir el proceso de instalación con la posición del dipswitch binario sobre todos los ceros. (todos los dipswitchs tienen que estar puestos en
posición OFF) Nota: Eso no ajustará un código sitio al valor cero "0" pero eliminará todo código sitio instalado anteriormente, ajustando por lo tanto el lector para el envío de numéros de tarjeta
enteros y deshabilitando la opción del "códgio sitio fijo". Esta característica funciona sólo con los Wiegand 24, 26, 32 y 34 bit. El Código Sitio fijo cambia sólo el primer byte del mensaje.

Um einen früheren Standortcode zu löschen, wiederholen sie die Einrichtungsprozedur mit dem DIP Schalter in Bitposition auf allen Nullen (alle DIP Schalter sollten in AU S (OFF) Stellung stehen).
Anmerkung: Diese Prozedur setzt den Standortcode NIC HT auf Null (0), sondern löscht samtliche frühere Standorteinstellungen. Der Leser sendet die vollen Kartennummern und deaktiviert die
"fester Standort"-Option. Diese Funktion funktioniert nur mit Wiegand 24, 26, 32 und 34 Bit. Der feste Standortcode verändert nur den ersten Byte der Nachricht.

Om een eerder ingestelde Locatiecode te verwijderen, herhaalt u de installatiepocedure met de dipschakelaar op een binaire stand van allemaal nullen. (alle dipsschakelaars moeten UIT staan)
Opmerking: hiermee wordt geen locatiecode met een waarde van "0" ingesteld, maar worden alle eerder ingestelde locatiecodes gewist, om de lezer in te stellen voor de verzending van volledige
kaartnummers en om de optie "vaste locatiecode” uit te schakelen. Deze functie werkt alleen met Wiegand 24, 26, 32 en 34 bits. De vaste locatiecode verandert alleen de eerste byte van het bericht.

1
0
1
0
1
0
1
0
1
0
1
0
1
0
1
0
1
0
1
0
1
0
1
0
1
0
1
0
1
0
1
0
1
0
1
0
1
0
1
0
1
0
1
0
1
0
1
0
1
0
1
0
1
0
1
0
1
0
1
0
1
0
1

SW1 SW 2 SW3 SW4

SIT E C ODE

SW5 S W6

0
1
1
0
0
1
1
0
0
1
1
0
0
1
1
0
0
1
1
0
0
1
1
0
0
1
1
0
0
1
1
0
0
1
1
0
0
1
1
0
0
1
1
0
0
1
1
0
0
1
1
0
0
1
1
0
0
1
1
0
0
1
1

0
0
0
1
1
1
1
0
0
0
0
1
1
1
1
0
0
0
0
1
1
1
1
0
0
0
0
1
1
1
1
0
0
0
0
1
1
1
1
0
0
0
0
1
1
1
1
0
0
0
0
1
1
1
1
0
0
0
0
1
1
1
1

0
0
0
0
0
0
0
1
1
1
1
1
1
1
1
0
0
0
0
0
0
0
0
1
1
1
1
1
1
1
1
0
0
0
0
0
0
0
0
1
1
1
1
1
1
1
1
0
0
0
0
0
0
0
0
1
1
1
1
1
1
1
1

0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1

0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1

01
02
03
04
05
06
07
08
09
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63

1- ON
0- OFF

Example:
Site Code: 09 (001001)

OFF-OFF-ON-OFF-OFF-ON

ON

1 234

5

6
