Victron Energy MultiPlus Compact User Manual [en, fr, nl, de]

MultiPlus Compact

EN

Manual

Handleiding

Manuel

Anleitung

Manual

NL

FR

DE

ES

Appendix

12 | 2000 | 80-30 230V
24 | 2000 | 50-30 230V

Copyrights  2008 Victron Energy B.V.

This publication or parts thereof may not be reproduced in any form, by any method, for
any purpose.

For conditions of use and permission to use this manual for publication in other than the
English language, contact Victron Energy B.V.

VICTRON ENERGY B.V. MAKES NO WARRANTY, EITHER EXPRESSED OR
IMPLIED, INCLUDING BUT NOT LIMITED TO ANY IMPLIED WARRANTIES OF
MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE, REGARDING
THESE VICTRON ENERGY PRODUCTS AND MAKES SUCH VICTRON ENERGY
PRODUCTS AVAILABLE SOLELY ON AN “AS IS” BASIS.

IN NO EVENT SHALL VICTRON ENERGY B.V. BE LIABLE TO ANYONE FOR
SPECIAL, COLLATERAL, INCIDENTAL, OR CONSEQUENTIAL DAMAGES IN
CONNECTION WITH OR ARISING OUT OF PURCHASE OR USE OF THESE
VICTRON ENERGY PRODUCTS. THE SOLE AND EXCLUSIVE LIABILITY TO
VICTRON ENERGY B.V., REGARDLESS OF THE FORM OF ACTION, SHALL NOT
EXCEED THE PURCHASE PRICE OF THE VICTRON ENERGY PRODUCTS
DESCRIBED HERE IN.

Victron Energy B.V. reserves the right to revise and improve its products as it sees fit.
This publication describes the state of this product at the time of its publication and may
not reflect the product at all times in the future

All Rights Reserved

EN NL FR DE ES Appendix

1. SAFETY INSTRUCTIONS

General

Please familiarize yourself with the safety features and instructions by first
reading the documentation supplied with this product before using the equipment.
This product has been designed and tested in accordance with international
standards. The equipment must be used exclusively for the purpose for which it
was designed.

WARNING: ELECTRIC SHOCK HAZARD.

The product is used in conjunction with a permanent energy source (battery).
Input and/or output terminals may still be dangerously energized, even when the
equipment is switched off. Always switch off the AC supply and the battery before
carrying out maintenance or servicing the product.

The product has no internal user-serviceable components. Do not remove the
front plate or operate the product if any panels have been removed. All servicing
must be undertaken by qualified personnel.

Never use the product where there is a risk of gas or dust explosions. Consult the
battery manufacturer's information to ascertain that the product is intended for
use in conjunction with the battery. Always comply with the battery
manufacturer's safety instructions.

WARNING: Do not lift heavy loads without assistance.

Installation

Read the installation instructions in the installation manual before installing the equipment.

This is a Safety Class I product (supplied with a protective grounding terminal).

Uninterruptible protective grounding must be provided at the AC input and/or output
terminals. Alternatively the grounding point located externally on the product may be
used. Whenever it is likely that the grounding protection has been damaged, the product

must be turned off and secured against unintended operation; please contact qualified
service staff.

Ensure that the DC and AC input cables are fused and fitted with circuit breakers. Never
replace a safety component with a different Typ. Consult the manual to determine the correct
component.

Before applying power, ensure that the available power source matches the configuration
settings of the product as described in the manual.

1

Ensure that the equipment is used under the correct ambient conditions. Never operate the
product in a wet or dusty environment. Ensure there is adequate free space for ventilation
around the product and check that the ventilation vents are not blocked.

Ensure that the required system voltage does not exceed the product's capacity.

Transport and Storage

Ensure that the mains power and battery leads have been disconnected before storing or
transporting the product.

No liability can be accepted for any transport damage if the equipment is shipped in non­original packaging.

Store the product in a dry environment; the storage temperature must be between -20°C and
60°C.

Consult the battery manufacturer's manual in respect of transport, storage, charging,
recharging and disposal of the battery.

2

2. DESCRIPTION

2.1 General

Multi Compact -functional

The MultiPlus Compact gets its name from the multiple functions it can perform. It
is a powerful true sine wave inverter, a sophisticated battery charger that features
adaptive charge technology and a high-speed AC transfer switch in a single
compact enclosure. Beside these primary functions, however, the MultiPlus
Compact has several advanced features that provide a range of new applications
as outlined below.

Uninterrupted AC power

In the event of a grid failure, or shore or generator power being disconnected, the
inverter within the Multi Compact is automatically activated and takes over supply
to the connected loads. This happens so fast (less than 20 milliseconds) that
computers and other electronic equipment will continue to operate without
disruption.

PowerControl – Dealing with limited generator or shore side power

With a Phoenix Multi Control Panel a maximum generator or shore current can be
set. The Multi Compact will then take account of other AC loads and use
whatever is extra for charging, thus preventing the generator or shore supply
from being overloaded.

PowerAssist – Boosting the capacity of shore or generator power

This feature takes the principle of PowerControl to a further dimension allowing the
MultiPlus Compact to supplement the capacity of the alternative source. Where peak
power is so often required only for a limited period, it is possible to reduce the size of
generator needed or conversely enable more to be achieved from the typically limited
shore connection. When the load reduces, the spare power is used to recharge the
battery.

EN NL FR DE ES Appendix

3

2.2 Battery charger

Adaptive 4-stage charging characteristics: bulk – absorption – float – storage

The microprocessor-driven adaptive battery management system can be adjusted for various
types of batteries. The adaptive function automatically adapts the charging process to battery
use.

The right amount of charge: variable absorption time

In the event of slight battery discharge, absorption is kept short to prevent overcharging and
excessive gas formation. After deep discharging, the absorption time is automatically
extended in order to fully charge the battery.

Preventing damage due to excessive gassing: the BatterySafe mode

If, in order to quickly charge a battery, a high charge current in combination with a high
absorption voltage has been chosen, damage due to excessive gassing will be prevented by
automatically limiting the rate of voltage increase once the gassing voltage has been
reached.

Less maintenance and aging when the battery is not in use: the Storage mode

The Storage mode kicks in whenever the battery has not been subjected to discharge during
24 hours. In the Storage mode float voltage is reduced to 2,2V/cell (13,2V for 12V battery) to
minimise gassing and corrosion of the positive plates. Once a week the voltage is raised
back to the absorption level to ‘equalize’ the battery. This feature prevents stratification of the
electrolyte and sulphation, a major cause of early battery failure.

Two DC outputs for charging two batteries

The main DC terminal can supply the full output current. The second output, intended for
charging a starter battery, is limited to 4A and has a slightly lower output voltage.

Increasing service life of the battery: temperature compensation
The temperature sensor (supplied with the product) serves to reduce charging voltage when
battery temperature rises. This is particularly important for maintenance-free batteries, which
could otherwise dry out by overcharging.

More on batteries and charging

Our book ‘Energy Unlimited’ offers further information on batteries and battery charging, and
is available free of charge on our website (see www.victronenergy.com -> Support &
Downloads’ -> General Technical Information). For more information on adaptive charging,
please also refer to the General Technical Information our website.

4

3. OPERATION

EN NL FR DE ES Appendix

3.1 On/Off/Charger Only Switch

When switched to "on", the product is fully functional. The inverter will come into
operation and the LED "inverter on" will light up.

An AC voltage connected to the "AC in" terminal will be switched through to the
"AC out" terminal, if within specifications. The inverter will switch off, the "mains
on" LED will light up and the charger commences charging. The "bulk",
"absorption" or "float" LEDs will light up, depending on the charger mode.
If the voltage at the "AC-in" terminal is not within specifacations, the inverter will
switch on.
When the switch is switched to "charger only", only the battery charger of the
Phoenix Multi will operate (if mains voltage is present). In this mode input voltage
also is switched through to the "AC out" terminal.

NOTE: When only the charger function is required, ensure that the switch is
switched to "charger only". This prevents the inverter from being switched on if
the mains voltage is lost, thus preventing your batteries from running flat.

3.2 Remote control

Remote control is possible with a 3-way switch or with a Multi Control panel.
The Multi Control panel has a simple rotary knob with which the maximum current
of the AC input can be set: see PowerControl and PowerAssist in Section 2.

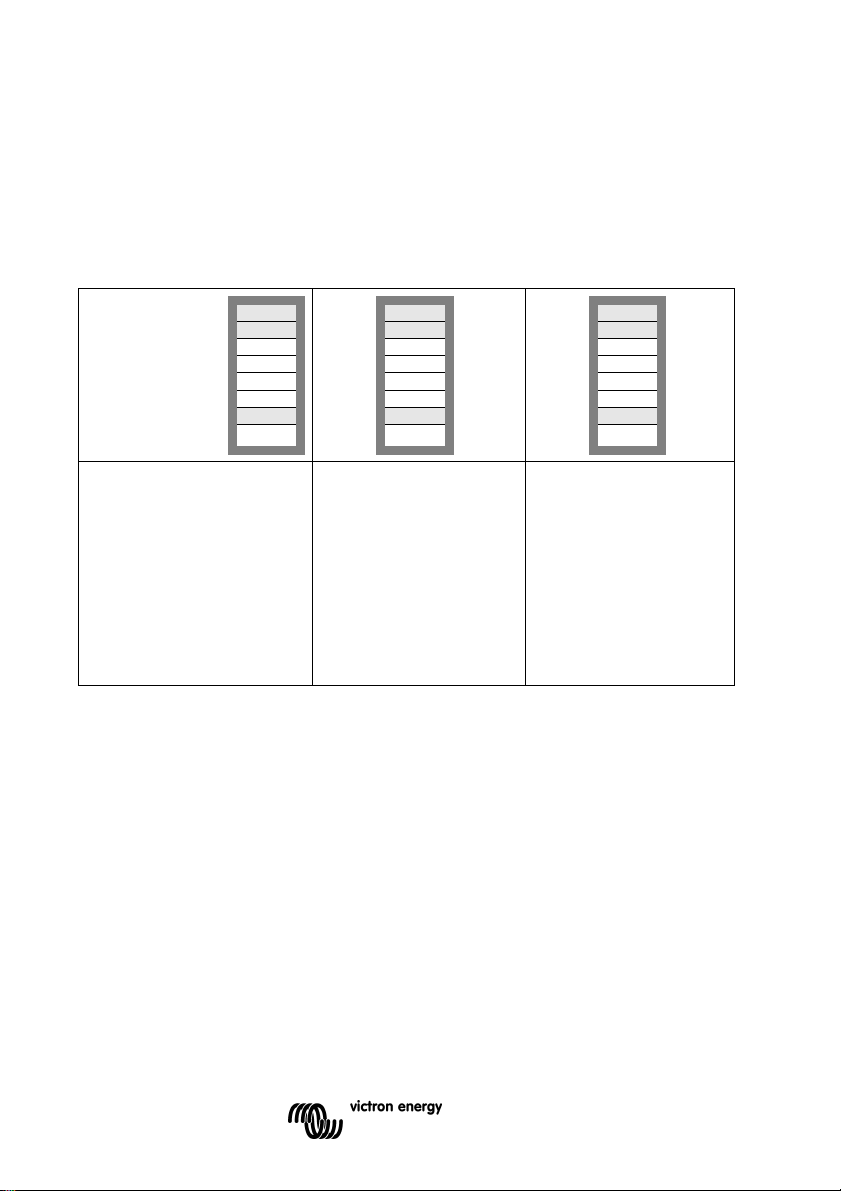

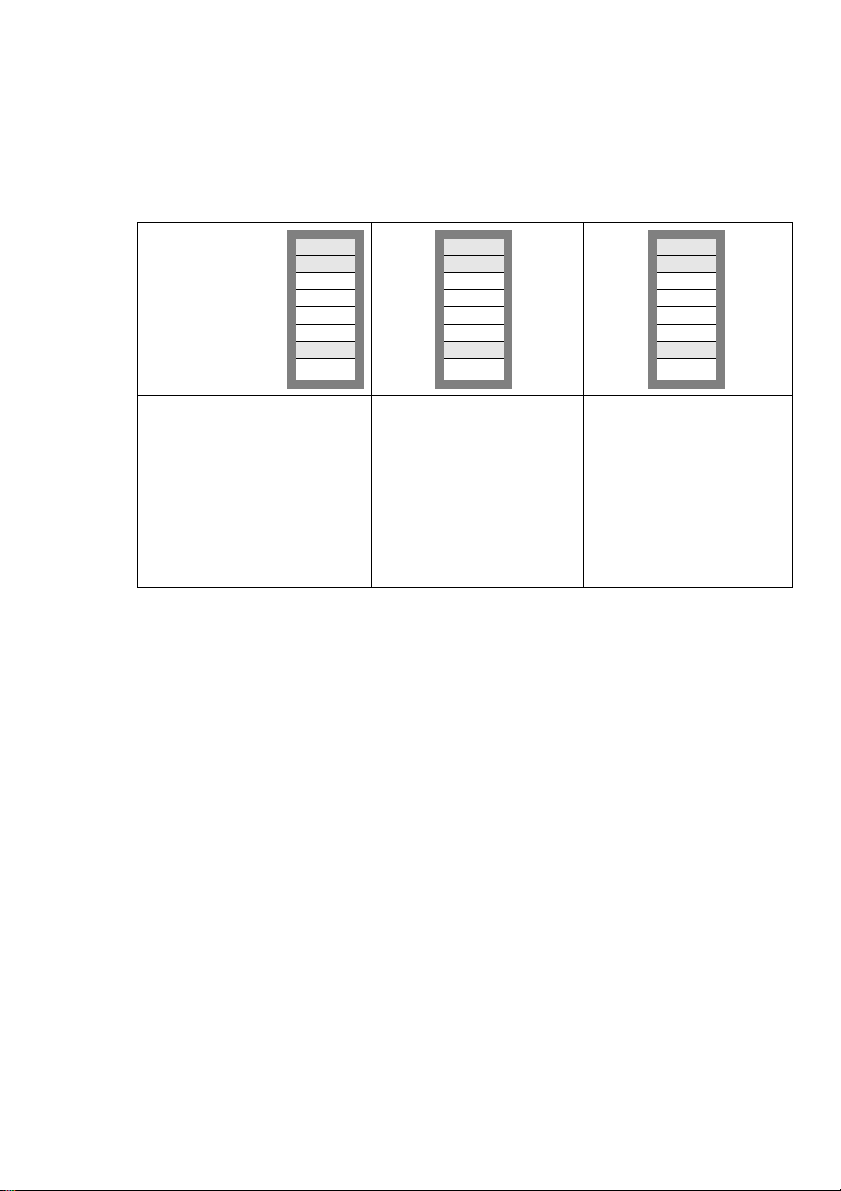

For the appropriate DIP switch settings, see sect. 5.5.1.

3.3 Equalisation and forced absorption

3.3.1 Equalisation

Traction batteries may require regular equalisation charging. In the equalisation mode,
the MultiPlus will charge with increased voltage for one hour (1V above the absorption
voltage for a 12V battery, 2V for a 24V battery). The charging current is then limited to
1/4 of the set value. The “bulk” and “absorption” LEDs flash intermittently.

3.3.2 Forced absorption

Under certain circumstances, it can be desirable to charge the battery for a fixed time
at absorption voltage level. In Forced Absorption mode, the MultiPlus will charge at the
normal absorption voltage level during the set maximum absorption time. The “absorption”
LED will be ‘on’.

Equalisation mode supplies a higher charging voltage than most DC
consuming devices can cope with. These devices must be disconnected
before additional charging takes place.

5

3.3.3 Activating equalisation or forced absorption

The MultiPlus can be put into both these states from the remote panel as well as with the
front panel switch, provided that all switches (front, remote and panel) are set to “on” and no
switches are set to “charger only”.
In order to put the MultiPlus in this state, the procedure below should be followed.

If the switch is not in the required position after following this procedure, it can be switched
over quickly once. This will not change the charging state.

NOTE: Switching from “on” to “charger only” and vice versa, as described below, must be done quickly.
The switch must be toggled such that the intermediate position is 'skipped', as it were. If the switch
remains in the “off” position even for a short time, the device may be turned off. In that case, the
procedure must be restarted at step 1. A certain degree of familiarisation is required when using the front
switch on the Compact in particular. When using the remote panel, this is less critical.

Procedure:

1. Check whether all switches (i.e. front switch, remote switch or remote panel switch if present)
are in the “on” position.

2. Activating equalisation or forced absorption is only meaningful if the normal charging cycle is
completed (charger is in 'Float').

3. To activate:
a. Switch rapidly from “on” to “charger only” and leave the switch in this position for ½ to 2
seconds.
b. Switch rapidly back from “charger only” to “on” and leave the switch in this position for ½ to
2 seconds.
c. Switch once more rapidly from “on” to “charger only” and leave the switch in this position.

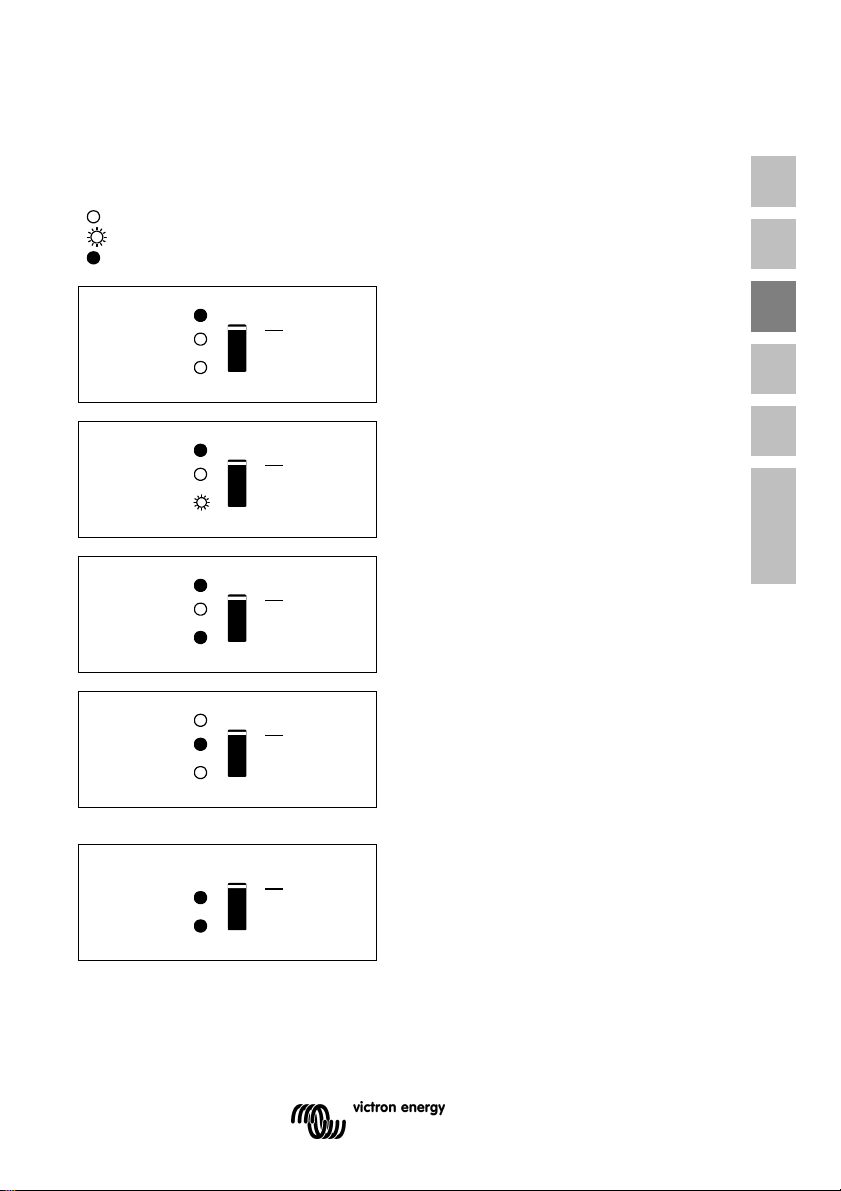

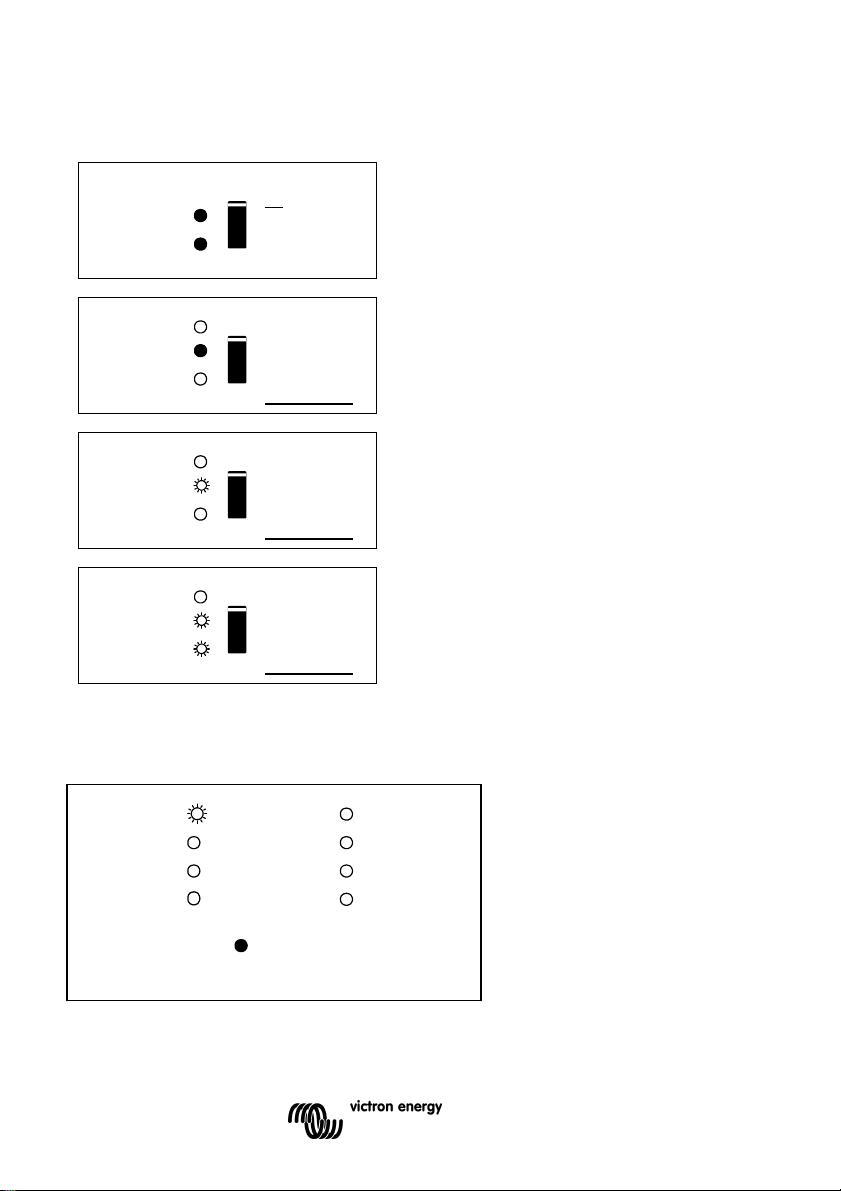

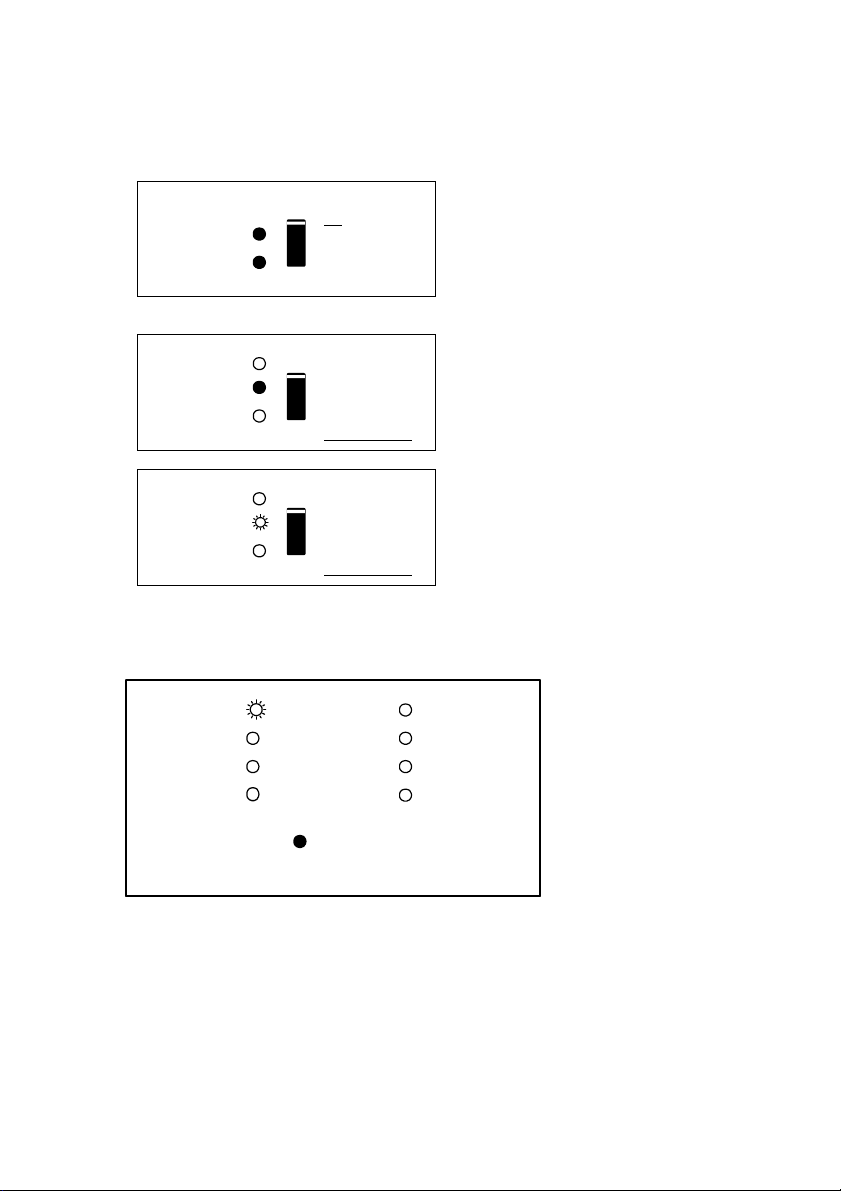

4. On the MultiPlus the three LEDs “Inverter”, “Charger” and “Alarm” will now flash 5 times.
If a MultiControl panel is connected, on the panel the LEDs “bulk”, “absorption” and “float” will
also flash 5 times.

5. Subsequently, on the MultiPlus the LEDs “Bulk”, “Absorption” and “Float” will each light during
2 seconds.
If a MultiControl panel is connected, on the panel the LEDs “bulk”, “absorption” and “float” will
also each light during 2 seconds.

6. a. If the switch on the MultiPlus is set to “on” while the “Bulk” LED lights, the charger will switch
to equalisation.
Similarly, if the switch on the MultiControl panel is set to “on” while the “Bulk” LED lights, the
charger will switch to equalisation.
b. If the switch on the MultiPlus is set to “on” while the “Absorption” LED lights, the charger will
switch to forced absorption.
Similarly, if the switch on the MultiControl panel is set to “on” while the “Absorption” LED lights,
the charger will switch to forced absorption.
c. If the switch on the MultiPlus is set to “on” after the three LED sequence has finished, the
charger will switch to “Float”.
Similarly, if the switch on the MultiControl panel is set to “on” after the three LED sequence
has finished, the charger will switch to “float”.
d. If the switch is has not been moved, the MultiPlus will remain in ‘charger only’ mode and
switch to “Float”.

6

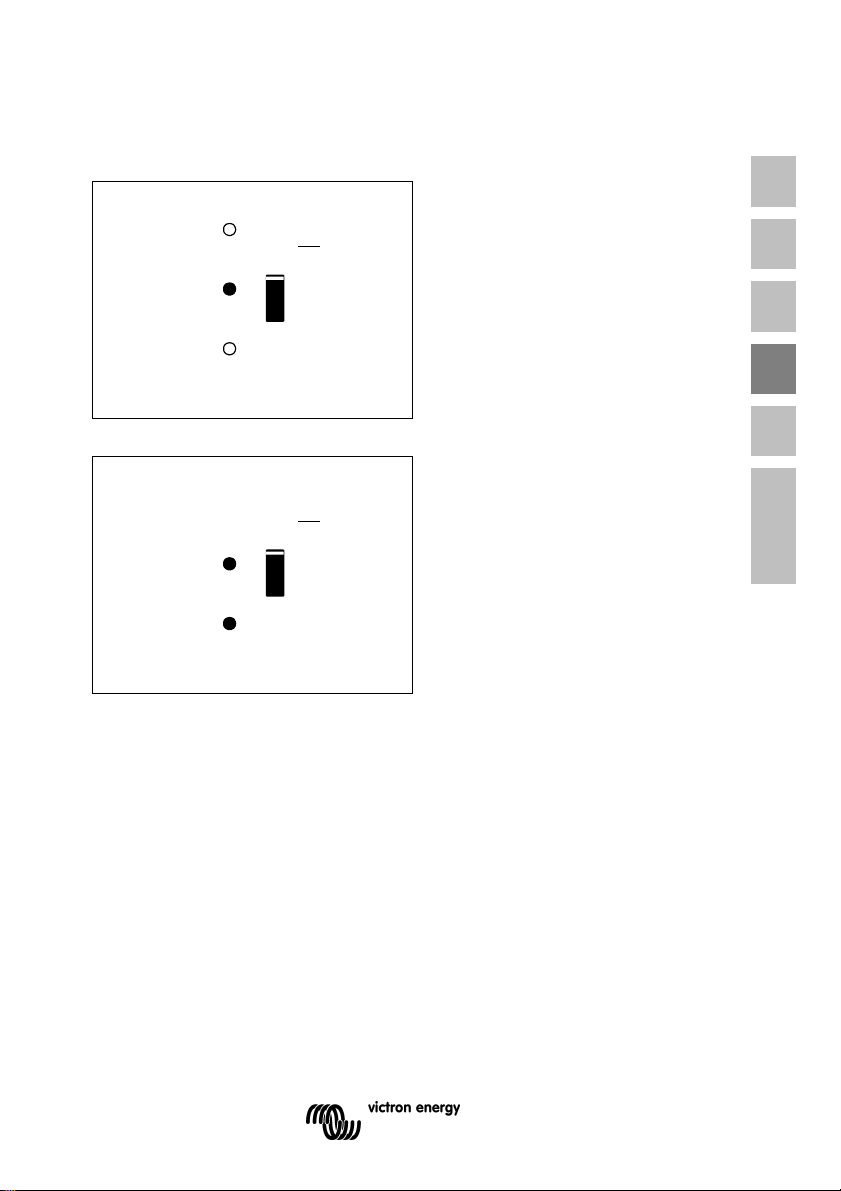

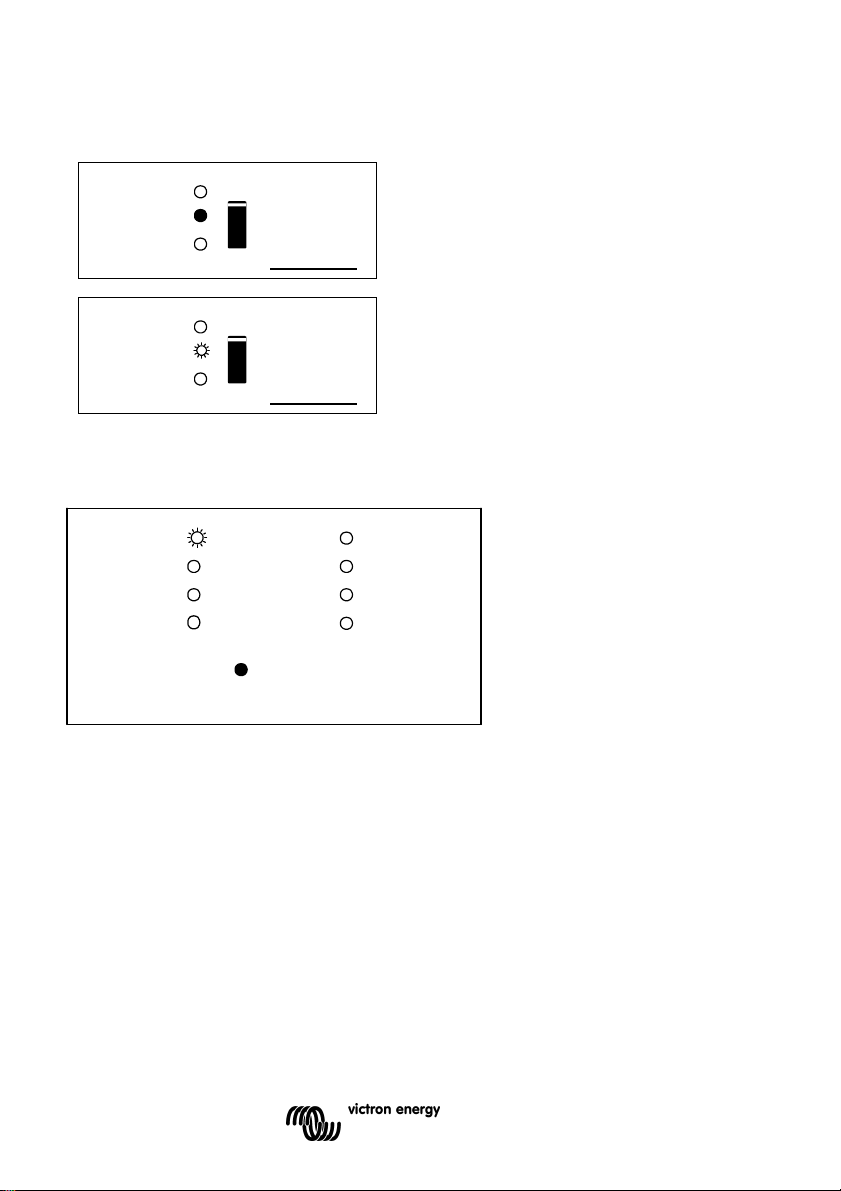

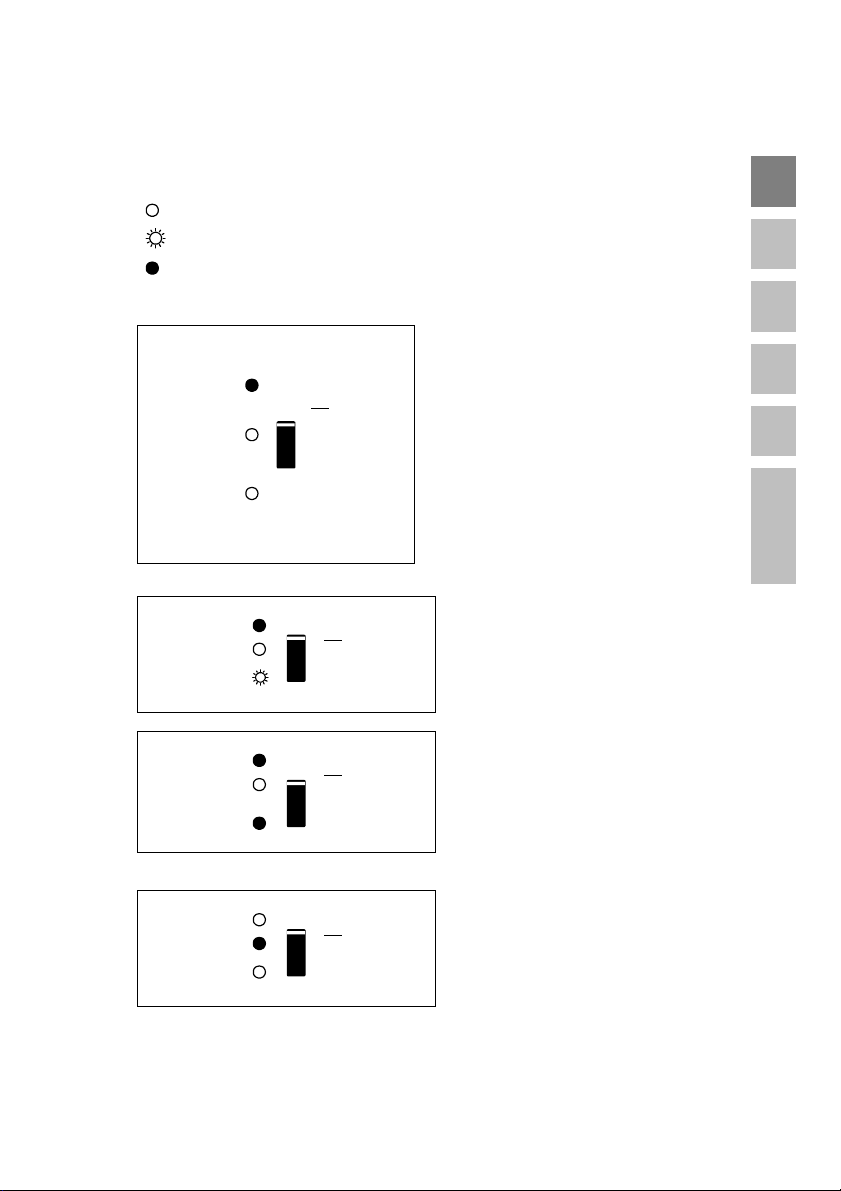

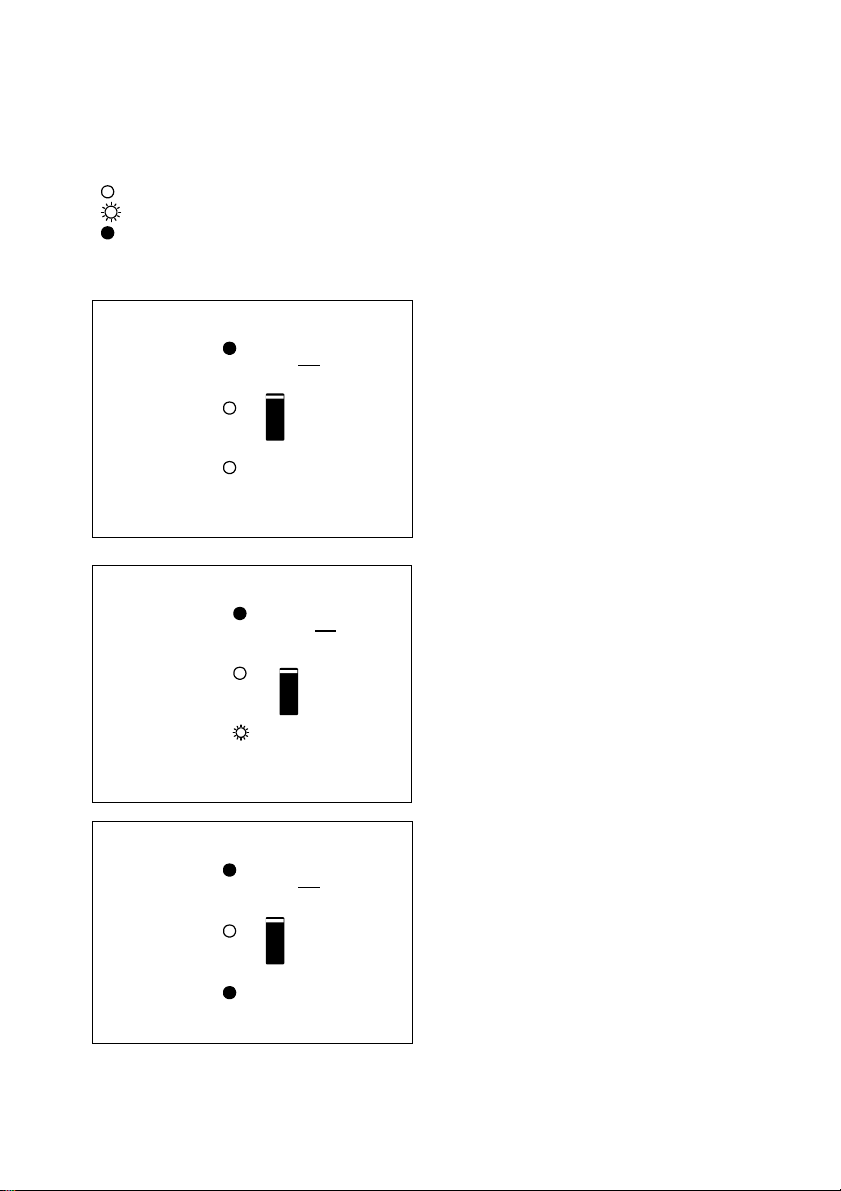

3.4 LED Indications

LED off
LED flashes

LED illuminated

Inverter

inverter

charger

alarm

inverter
charger

alarm

inverter
charger

alarm

Charger

inverter
charger

alarm

on

off

charger only

on

off

charger only

on

off

charger only

on

off

charger only

EN NL FR DE ES Appendix

The inverter is switched on and
supplies power to the load. Battery
operation.

The inverter is switched on and supplies
power to the load.
Pre alarm: overload, or
battery voltage low, or
inverter temperature high

The inverter is switched off.
Alarm: overload, or
battery voltage low, or
inverter temperature hig, or
DC ripple voltage on battery
terminal was too high.

The AC input voltage is switched through
and the charger operates in bulk or
absorption mode.

7

inverter
charger

alarm

inverter
charger

alarm

inverter
charger

alarm

Remote Control panel (optional)

Power Control and PowerAssist indication

inverter on
overload
low battery
temperature

on

off

charger only

on

off

charger only

on

off

charger only

The AC input voltage is switched through
and the charger is switched off.
The battery charger can not reach battery
end voltage (bulk protection mode).

The AC input voltage is switched through
and the charger operates in bulk or
absorption mode.

The AC input voltage is switched through
and the charger operates in float mode.

mains on
bulk
absorption
float

on

off

Note: When the LED’s “overload” and “low battery” are on simultaneously, the Multi(Plus) or
Inverter Compact has switched off due to excessive DC ripple voltage.

8

charger only

4. INSTALLATION

This product should be installed by a qualified electrician.

4.1 Location

The product must be installed in a dry and well-ventilated area, as close as
possible to the batteries. There should be a clear space of at least 10cm around
the appliance for cooling.

Excessively high ambient temperature will result in the following:
Reduced service life.
Reduced charging current.
Reduced peak capacity, or shutdown of the inverter.
Never mount the appliance directly above the batteries.

The product is suitable for wall mounting. For mounting see appendix A.
The appliance can be mounted horizontally as well as vertically; vertical mounting
is preferable. The vertical position offers optimum cooling.

The interior of the product must remain accessible after installation.

Try and keep the distance between the product and the battery to a minimum in
order to minimize cable voltage losses.

For safety purposes, this product should be installed in a heat-resistant
environment if it is used with equipment where a substantial amount of
power is to be converted. You should prevent the presence of e.g.
chemicals, synthetic components, curtains or other textiles, etc., in the
immediate vicinity.

EN NL FR DE ES Appendix

9

4.2 Connection of Battery cables

In order to fully utilize the full capacity of the product, batteries with sufficient capacity and
battery cables with sufficient cross section should be used. See table.

24/2000 12/2000
Recommended
cross section (mm2)
 6 m 50 70

24/2000 12/2000
Recommended
battery capacity (Ah)

Remark: Internal resistance is the important factor when working with low capacity batteries.
Please consult your supplier or the relevant sections of our book “electricity on board”,
downloadable from our website.

Procedure

Proceed as follows to connect the battery cables:

Use an insulated box spanner in order to avoid shorting the battery.
Avoid shorting the battery cables.

Connect the battery cables: the + (red) on the left and the - (black) on the right, to the
battery see appendix A.
Reverse polarity connection (+ to – and – to +) will cause damage to the product. (Safety
fuse inside the Multi Compact can be damaged)
Secure the nuts tightly in order to reduce the contact resistance as much as possible.

200 – 500 350 – 1000

10

4.3 Connection of the AC cabling

This is a Safety Class I product (supplied with a protective grounding
terminal). Uninterruptible protective grounding must be provided

at the AC input and/or output terminals and/or chassis grounding
point located externally on the product.

The MultiPlus is provided with a ground relay (relay H, see appendix
B) that automatically connects the Neutral output to the chassis if
no external AC supply is available. If an external AC supply is
provided, the ground relay H will open before the input safety relay
closes. This ensures the correct operation of an earth leakage circuit
breaker that is connected to the output.
─ In a fixed installation, an uninterruptable grounding can be

secured by means of the grounding wire of the AC input.
Otherwise the casing must be grounded.

─ In a mobile installation (for example, with a shore current plug),

interrupting the shore connection will simultaneously disconnect
the grounding connection. In that case, the casing must be
connected to the chassis (of the vehicle) or to the hull or

grounding plate (of the boat).
In case of a boat, direct connection to the shore ground is not
recommended because of potential galvanic corrosion. The solution to
this is using an isolation transformer.

The mains -input & output terminal connector can be found on the bottom of the Multi
Compact, see appendix A.

• AC-in
The AC input must be protected by a fuse or magnetic circuit breaker rated

• at 30A or less, and cable cross-section must be sized accordingly. If the input

• AC supply is rated at a lower value, the fuse or magnetic circuit breaker should be

• down sized accordingly.

• AC-out

With its PowerAssist feature the Multi can add up to 2kVA (that is 2000 / 230 = 9A)

• to the output during periods of peak power requirement. Together with a maximum

• input current of 30A this means that the output can supply up to 30 + 9 = 39A.

An earth leakage circuit breaker and a fuse or circuit breaker rated to support

• the expected load must be included in series with the output, and cable cross­section must be sized accordingly. The maximum rating of the fuse or circuit

breaker is 40A.

EN NL FR DE ES Appendix

11

4.4 Optional Connections

A number of optional connections are possible:
Undo the four screws at the front of the enclosure and remove the front panel.

4.4.1 Second Battery

The MultiPlus Compact has a connection (+) for charging a starter battery. For connection
see appendix A.

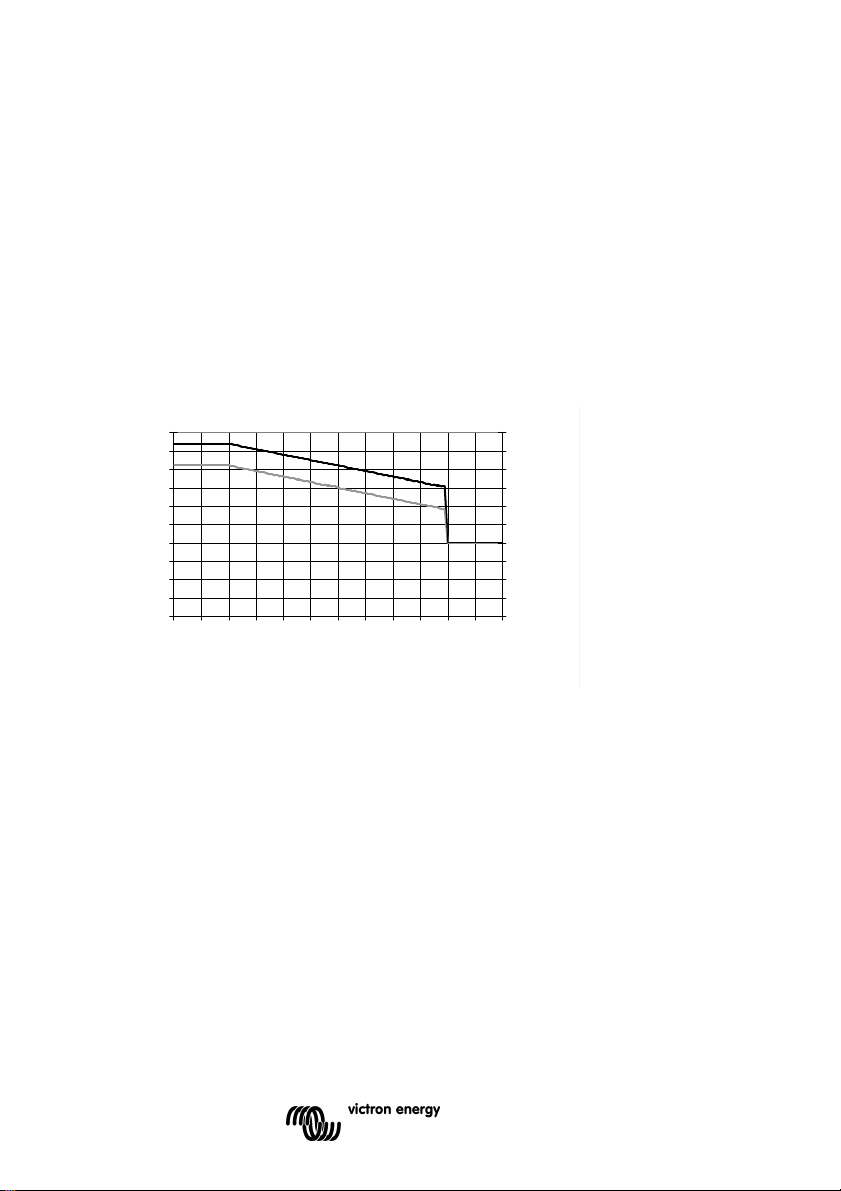

4.4.2 Temperature Sensor

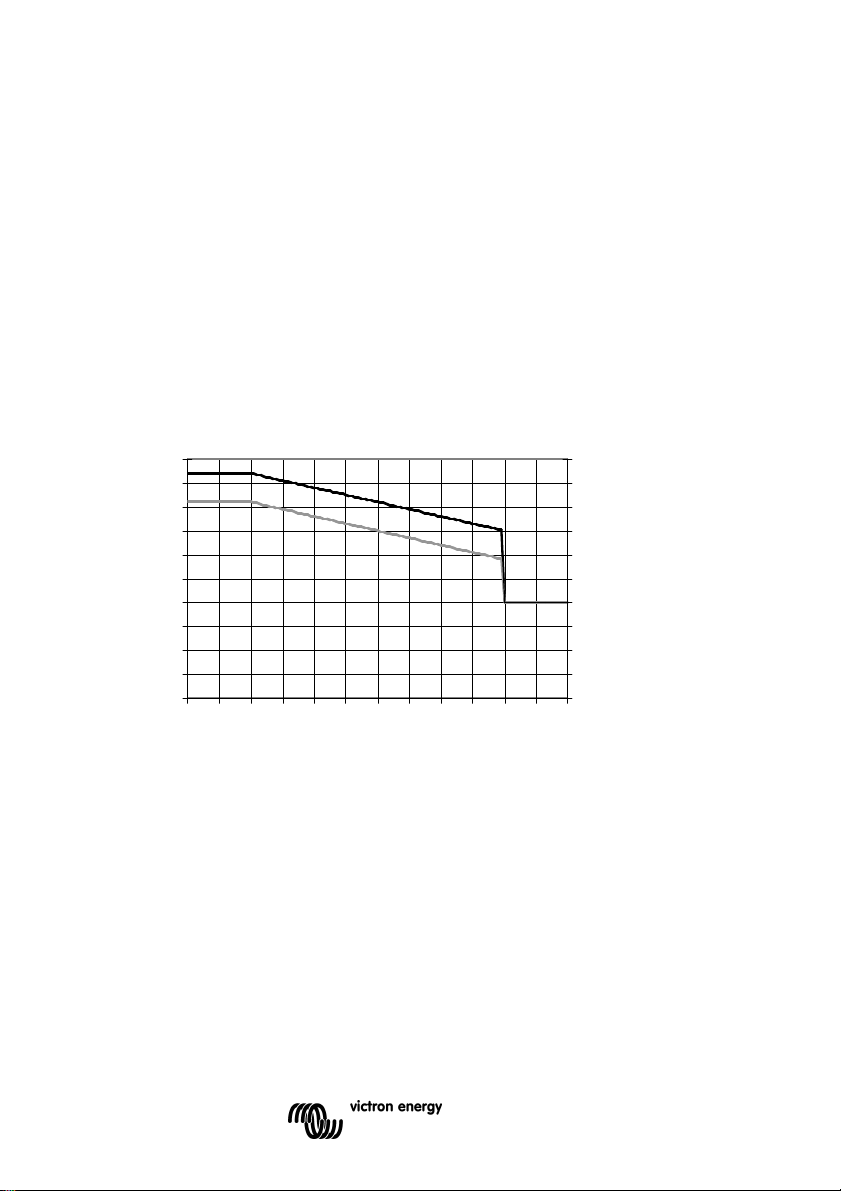

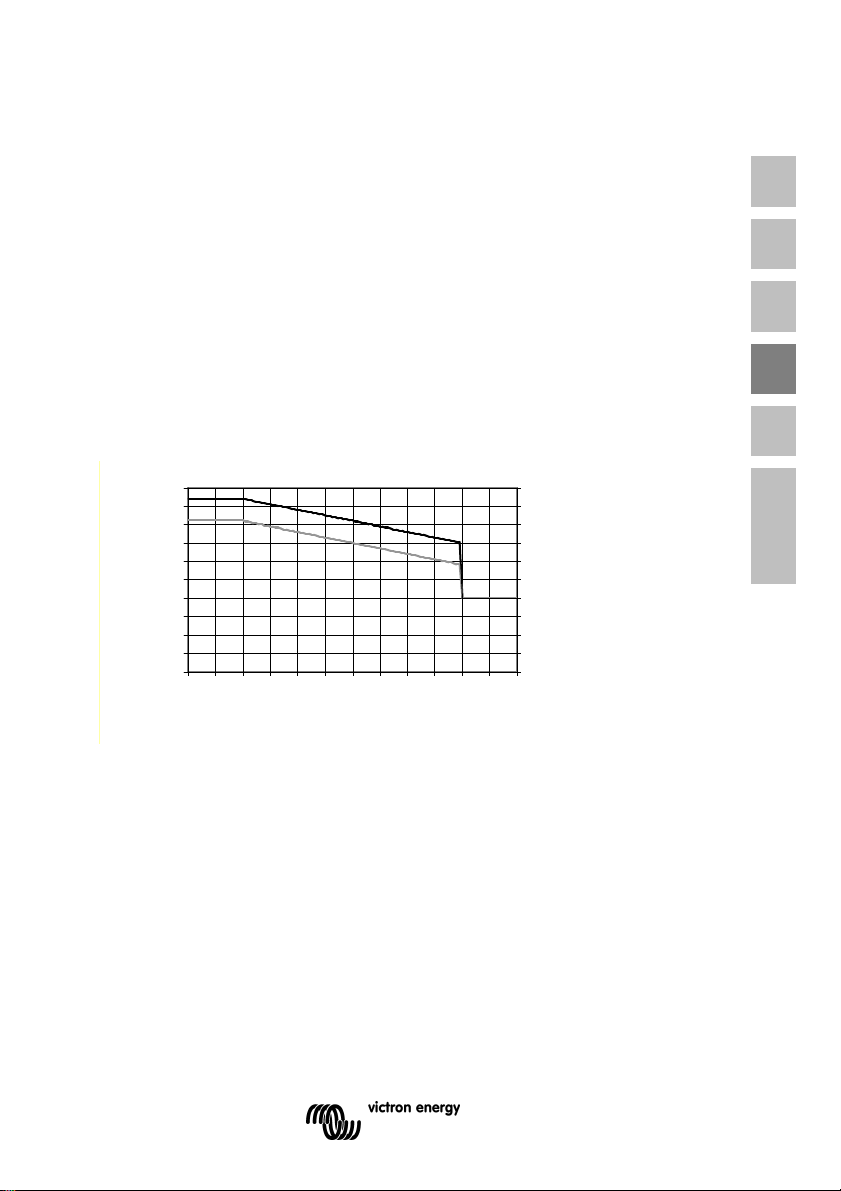

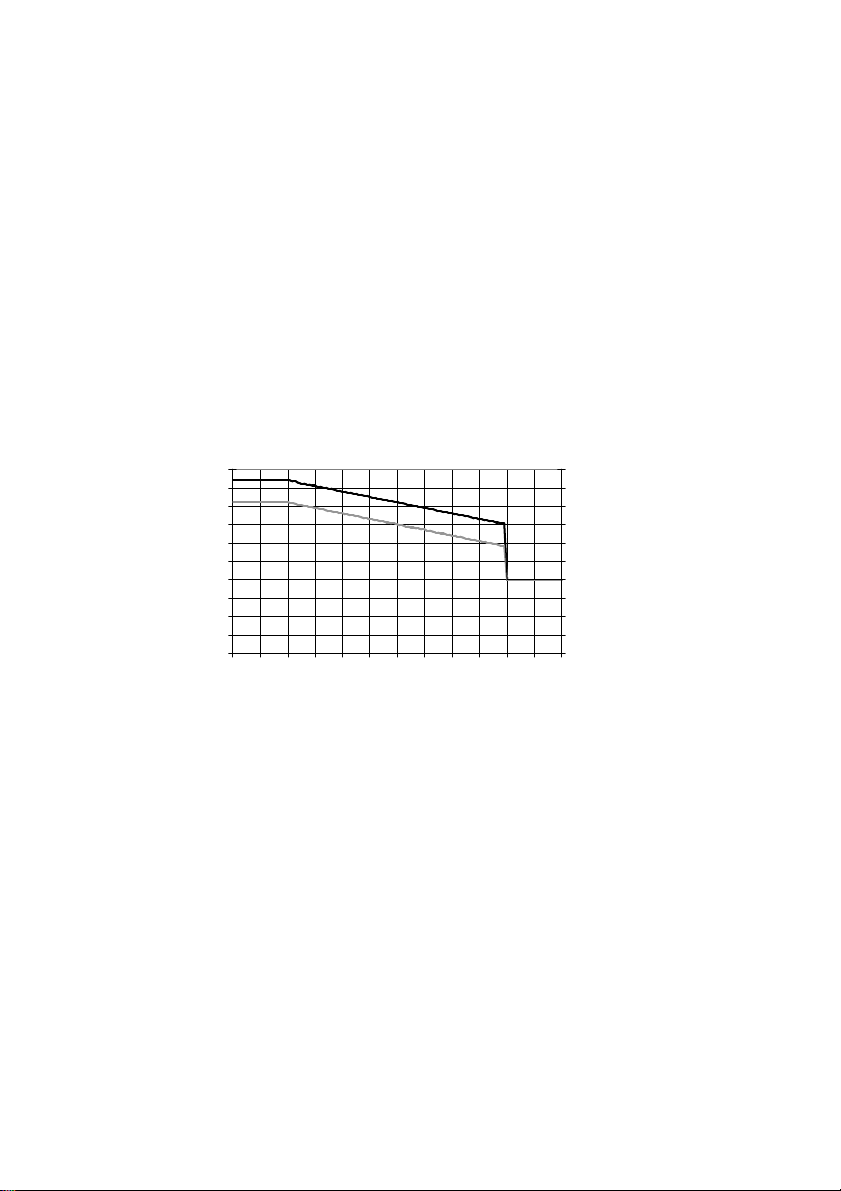

The temperature sensor supplied with the product may be used for temperature­compensated charging. The sensor is insulated and must be mounted on the batteries minus
pole. Default output voltages for Float and Absorption are at 25°C. In adjust mode
temperature compensation is disabled.

15.0

14.5

14.0

13.5

13.0

12.5

Volts

12.0

11.5

11.0

10.5

10.0
0 5 10 15 20 25 30 35 40 45 50 55 60

Battery temperature

4.4.3 Remote Control panel & remote on/off switch

30
29
28
27
26

Volts

25
24
23
22
21
20

The product can be remotely controlled in two ways:

- With an external 3-way switch

- With a Multi Control Panel

Please see section 5.5.1. for appropriate DIP switch settings.

4.4.4. Programmable relay

The MultiPlus is equipped with a multi-functional relay that by default is programmed as an
alarm relay. The relay can be programmed for all kinds of other applications however, for
example to start a generator (VEConfigure software needed).
Near the connection terminals an LED illuminates when the relay is activated (refer to S, see
appendix A).

12

4.4.5 Parallel Connection

The MultiPlus can be connected in parallel with several identical devices. To this
end, a connection is established between the devices by means of standard
RJ45 UTP cables. The system (one or more Multis plus optional control panel)
will require subsequent configuration (see Section 5).
In the event of connecting MultiPlus units in parallel, the following requirements
must be met:

•

A maximum of six units connected in parallel.

•

Only identical devices may be connected in parallel.

•

The DC connection cables to the devices must be of equal length and cross-section.

•

If a positive and a negative DC distribution point is used, the cross-section of the
connection between the batteries and the DC distribution point must at least equal the
sum of the required cross-sections of the connections between the distribution point
and the MultiPlus units.

•

Place the MultiPlus units close to each other, but allow at least 10 cm for ventilation
purposes under, above and beside the units.

•

UTP cables must be connected directly from one unit to the other (and to the remote
panel). Connection/splitter boxes are not permitted.

•

A battery-temperature sensor need only be connected to one unit in the system. If the
temperature of several batteries is to be measured, you can also connect the sensors
of other MultiPlus units in the system (with a maximum of one sensor per MultiPlus).
Temperature compensation during battery charging responds to the sensor indicating
the highest temperature.

•

Voltage sensing must be connected to the master (see Section 5.5.1.4).

•

If more than three units are connected in parallel in one system, a dongle is required
(see Section 5).

•

Only one remote control means (panel or switch) can be connected to the system.

4.4.6 Three-phase operation

The MultiPlus can also be used in 3-phase configuration. To this end, a connection
between the devices is made by means of standard RJ45 UTP cables (the same as
for parallel operation). The system (Multis plus an optional control panel) will require
subsequently configuration (see Section 5).
Pre-requisites: see Section 4.4.6.

EN NL FR DE ES Appendix

13

5. CONFIGURATION

5.1 Standard settings: ready for use

On delivery, the MultiPlus is set to standard factory values. In general, these settings are
suitable for single-unit operation.

Warning: Possibly, the standard battery charging voltage is not suitable for your
batteries. Refer to the manufacturer's documentation, or to your battery supplier.

Standard MultiPlus factory settings

Inverter frequency 50 Hz
Input frequency range 45 - 65 Hz
Input voltage range 180 - 265 VAC
Inverter voltage 230 VAC
Stand-alone / parallel / 3-phase stand-alone
Search mode off
Ground relay on
Charger on/ off on
Battery charge curve four-stage adaptive with BatterySafe mode
Charge current 75% of the maximum charge current
Battery type Victron Gel Deep Discharge (also suitable for Victron AGM

Automatic equalisation charging off
Absorption voltage 14.4 / 28.8v
Absorption time up to 8 hours (depending on bulk time)
Float voltage 13.8 / 27.6V
Storage voltage 13.2 / 26.4V (not adjustable)
Repeated absorption time 1 hour
Absorption repeat interval 7 days
Bulk protection on
AC input current limit 16A (= adjustable current limit for PowerControl and

UPS feature on
Dynamic current limiter off
WeakAC off
BoostFactor 2
Multi-functional relay alarm function
PowerAssist on

Settings may only be changed by a qualified engineer
Carefully read the instructions before changes are made.
Batteries should be placed in a dry and well-ventilated area during charging.

Deep Discharge)

PowerAssist functions)

14

5.2 Explanation of settings

Settings that are not self-explanatory are described briefly below. For further
information, please refer to the help files in the software configuration programs
(see Section 5.3).

Inverter frequency

Output frequency if no AC is present at the input.
Adjustability: 50Hz; 60Hz

Input frequency range

Input frequency range accepted by the MultiPlus. The MultiPlus synchronises
within this range with the AC input frequency. The output frequency is then equal
to the input frequency.
Adjustability: 45 – 65 Hz; 45 – 55 Hz; 55 – 65 Hz

Input voltage range

Voltage range accepted by the MultiPlus. The MultiPlus synchronises within this
range with the AC input voltage. The output voltage is then equal to the input
voltage.
Adjustability:
Lower limit: 180 - 230V
Upper limit: 230 - 270V

Inverter voltage

Output voltage of the MultiPlus in battery operation.
Adjustability: 210 – 245V

Stand-alone / parallel operation / 2-3 phase setting

Using several devices, it is possible to:
increase total inverter power (several devices in parallel)
create a split-phase system
create a 3-phase system.

The standard product settings are for standalone operation. For parallel, three phase
or split phase operation see section 4.6.6 and 4.6.7.

Search Mode (Applicable in stand-alone configuration only)
If search mode is ‘on’, the power consumption in no-load operation is decreased by
approx. 70%. In this mode the Compact, when operating in inverter mode, is switched
off in case of no load or very low load, and switches on every two seconds for a short
period. If the output current exceeds a set level, the inverter will continue to operate. If
not, the inverter will shut down again.
The Search Mode can be set with a DIP switch.
The Search Mode “shut down” and “remain on” load levels can be set with VEConfigure.
The standard settings are:
Shut down: 40 Watt (linear load)
Turn on: 100 Watt (linear load)

EN NL FR DE ES Appendix

15

AES (Automatic Economy Switch)

Instead of the search mode, the AES can also be chosen (with help of VEConfigure only).
If this setting is turned ‘on’, the power consumption in no-load operation and with low loads is
decreased by approx. 20%, by slightly 'narrowing' the sinusoidal voltage. Not adjustable with
DIP switches. Applicable in stand-alone configuration only.

Ground relay (see appendix B)

With this relay (H), the neutral conductor of the AC output is grounded to the chassis when
the back feed safety relay is open. This ensures the correct operation of earth leakage circuit
breakers in the output.
If a non-grounded output is required during inverter operation, this function must be turned
off. (See also Section 4.5)
Not adjustable with DIP switches.

Battery charge curve

The standard setting is ‘Four-stage adaptive with BatterySafe mode’. See Section 2 for a
description.
This is the recommended charge curve. See the help files in the software configuration
programs for other features.

Battery type

The standard setting is the most suitable for Victron Gel Deep Discharge, Gel Exide A200,
and tubular plate stationary batteries (OPzS). This setting can also be used for many other
batteries: e.g. Victron AGM Deep Discharge and other AGM batteries, and many types of
flat-plate open batteries. Four charging voltages can be set with DIP switches.

Automatic equalisation charging

This setting is intended for tubular plate traction batteries. During absorption the voltage limit
increases to 2,83V/cell (34V for a 24V battery) once the charge current has tapered down to
less than 10% of the set maximum current.
Not adjustable with DIP switches.
See ’tubular plate traction battery charge curve’ in VEConfigure.

Absorption time

The absortion time depends on the bulk time (adaptive charge curve), so that the battery is
optimally charged. If the ‘fixed’ charging characteristic is selected, the absorption time is
fixed. For most batteries, a maximum absorption time of eight hours is suitable. If an extra
high absorption voltage is selected for rapid charging (only possible for open, flooded
batteries!), four hours is preferable. With DIP switches, a time of eight or four hours can be
set. For the adaptive charge curve, this determines the maximum absorption time.

Storage voltage, Repeated Absorption Time, Absorption Repeat Interval

See Section 2. Not adjustable with DIP switches.

16

Bulk Protection

When this setting is ‘on’, the bulk charging time is limited to 10 hours. A longer
charging time could indicate a system error (e.g. a battery cell short-circuit). Not
adjustable with DIP switches.

AC input current limit

These are the current limit settings at which PowerControl and PowerAssist come
into operation. The factory setting is 16A.
See Section 2, the book 'Energy Unlimited', or the many descriptions of this
unique feature on our website www.victronenergy.com .

Remark: lowest allowable current setting for PowerAssist: 2,7A.

(2,7A per unit in case of parallel operation)

UPS feature

If this setting is ‘on’ and AC on the input fails, the MultiPlus switches to inverter
operation practically without interruption. The MultiPlus can therefore be used as
an Uninterruptible Power Supply (UPS) for sensitive equipment such as
computers or communication systems.
The output voltage of some small generator sets is too unstable and distorted for
using this setting* – the MultiPlus would continually switch to inverter operation.
For this reason, the setting can be turned off. The MultiPlus will then respond less
quickly to AC input voltage deviations. The switchover time to inverter operation
is consequently slightly longer, but most equipment (most computers, clocks or
household equipment) is not adversely impacted.
Recommendation: Turn the UPS feature off if the MultiPlus fails to synchronise, or
continually switches back to inverter operation.

*In general, the UPS setting can be left ‘on’ if the MultiPlus is connected to a generator
with a ‘synchronous AVR regulated alternator’.
The UPS mode may have to be set to ‘off’ if the MultiPlus is connected to a generator
with a ‘synchronous capacitor regulated alternator’ or an asynchronous alternator.

Dynamic current limiter

Intended for generators, the AC voltage being generated by means of a static inverter
(so-called ‘inverter’ generators). In these generators, rpm is down-controlled if the load
is low: this reduces noise, fuel consumption and pollution. A disadvantage is that the
output voltage will drop severely or even completely fail in the event of a sudden load
increase. More load can only be supplied after the engine is up to speed.
If this setting is ‘on’, the MultiPlus will start supplying extra power at a low generator
output level and gradually allow the generator to supply more, until the set current limit
is reached. This allows the generator engine to get up to speed.
This setting is also often used for ‘classic’ generators that respond slowly to sudden
load variation.

EN NL FR DE ES Appendix

17

WeakAC

Strong distortion of the input voltage can result in the charger hardly operating or not
operating at all. If WeakAC is set, the charger will also accept a strongly distorted voltage, at
the cost of greater distortion of the input current.
Recommendation: Turn WeakAC on if the charger is hardly charging or not charging at all
(which is quite rare!). Also turn on the dynamic current limiter simultaneously, and reduce the
maximum charging current to prevent overloading the generator if necessary.
Not adjustable with DIP switches.

BoostFactor

Change this setting only after consulting with Victron Energy or with an engineer trained by
Victron Energy!
Not adjustable with DIP switches.

Programmable relay

By default, the multi-functional relay is set as an alarm relay, i.e. the relay will de-energise in
the event of an alarm or a pre-alarm (inverter almost too hot, ripple on the input almost too
high, battery voltage almost too low).
Not adjustable with DIP switches.
Near the connection terminals an LED illuminates when the relay is activated (refer to S, see
appendix A).

18

5.3 Configuration by computer

All settings can be changed by means of a computer or with a VE.Net panel
(except for the multi-functional relay and the VirtualSwitch when using VE.Net).
Some settings can be changed with DIP switches (see Section 5.2).

For changing settings with the computer, the following is required:

• VEConfigureII software: can be downloaded free of charge at

www.victronenergy.com.

• A RJ45 UTP cable and the MK2.2b RS485-to-RS232 interface. If the
computer has no RS232 connection, but does have USB, a RS232-to-USB

interface cable is needed. Both are available from Victron Energy.

5.3.1 VE.Bus Quick Configure Setup

VE.Bus Quick Configure Setup is a software program with which one Compact

unit or systems with a maximum of three Compact units (parallel or three phase
operation) can be configured in a simple manner. VEConfigureII forms part of this
program.
The software free can be downloaded free of charge at www.victronenergy.com.
For connection to the computer, a RJ45 UTP cable and the MK2.2b RS485-to­RS232 interface is required.
If the computer has no RS232 connection, but does have USB, a RS232-to-USB

interface cable is needed. Both are available from Victron Energy.

5.3.2 VE.Bus System Configurator and dongle

For configuring advanced applications and/or systems with four or more Multis,
VE.Bus System Configurator software must be used. The software can be
downloaded free of charge at www.victronenergy.com . VEConfigureII forms part of
this program.
The system can be configured without a dongle, and will be fully functional during 15
minutes (as a demonstration facility). For permanent use, a dongle – available at
additional charge – is required.
For connection to the computer, a RJ45 UTP cable and the MK2.2b RS485-to-RS232
interface is required.
If the computer has no RS232 connection, but does have USB, a RS232-to-USB

interface cable is needed. Both are available from Victron Energy.

5.4 Configuration with a VE.Net panel

To this end, a VE.Net panel and the VE.Net to VE.Bus converter are required.
With VE.Net you can set all parameters, with the exception of the multi-functional relay
and the VirtualSwitch.

EN NL FR DE ES Appendix

19

5.5 Configuration with DIP switches

Some settings can be changed with DIP switches

Procedure:
a) Turn the Compact on, preferably without load and without AC voltage on the inputs. The
Compact will then operate in inverter mode.
b) Set the dipswitches as required.
c) Store the settings by moving Dip switch 8 to “on” and back to “off”.

5.5.1. DIP switch 1 and 2

Default setting: to operate the product with the “On/Off/Charger Only” switch
ds 1: “off”
ds 2: “on”

The default setting is required when using the “On/Off/Charger Only” switch in the front
panel.

Setting for remote operation with a Multi Control Panel:
ds 1: “on”
ds 2: “off”

This setting is required when a Multi Control Panel is connected.
The Multi Control panel must be connected to one of the two RJ48 sockets B, see appendix
A.

Setting for remote operation with a 3-way switch:
ds 1: “off”
ds 2: “off”

This setting is required when a 3-way switch is connected.
The 3-way switch must be wired to terminal L, see appendix A.

Only one remote control can be connected, i.e. either a switch or a remote control
panel.
In both cases the switch on the product itself should be “on”.

5.5.2. DIP switch 3 to 7

These DIP switches can be used to set:

- Battery charge voltage and Absorption time

- Inverter frequency

- Search mode

- AC input current limit 16A or 30A

20

ds3-ds4: Setting charge voltages

ds3-ds4

dS3=off
dS4=off
(default)

dS3=on
dS4=off

dS3=off
dS4=on

dS3=on
dS4=on

Absorption
voltage

14.4

28.8

57.6

14.1

28.2

56.4

14.7

29.4

58.8

15.0

30.0

60.0

Float
voltage

13.8

27.6

55.2

13.8

27.6

55.2

13.8

27.6

55.2

13.8

27.6

55.2

Storage
Voltage

13.2

26.4

52.8

13.2

26.4

52.8

13.2

26.4

52.8

13.2

26.4

52.8

Absorption
Time
(hours)

8

8

5

6

Suitable for

Gel Victron Deep
Discharge
Gel Exide A200
AGM Victron Deep
Discharge
Gel Victron Long
Life (OPzV)
Gel Exide A600
(OPzV)
Gel MK battery
AGM Victron Deep
Discharge
Tubular plate or
OPzS batteries in
semi-float mode
AGM spiral cell

Tubular plate or
OPzS batteries in
cyclic mode

Batteries with high antimony content can typically be charged with a lower absorption
voltage than batteries with low antimony content. (Please refer to our book “Electricity
on Board” downloadable from our website www.victronenergy.com for details and
suggestions about charging batteries). Contact your battery supplier for the correct
charge voltages and change (with VE-configure) the voltage settings if required.
The default charge current setting is 75% of the maximum charge current. This current
will be too high for most applications.
For most battery types the optimal charge current is 0.1-0.2x the battery capacity.

ds5: Inverter frequency off = 50Hz on = 60Hz

ds6: Search Mode off = off on = on

ds7: AC input current limit off = 16 Amp on = 30 Amp

Store the settings by moving Dip switch 8 to “on” and back to “off”.

EN NL FR DE ES Appendix

21

5.5.3 Exemplary settings

Example 1 is the factory setting

ds-1 off
ds-2 Panel option on
ds-3 Ch. voltage off
ds-4 Ch. voltage off
ds-5 Frequency off
ds-6 Search mode off
ds-7 AC-in Limit off
ds-8 Store setting

→ ←

ds-1 off
ds-2 on
ds-3 off
ds-4 on
ds-5 off
ds-6 off
ds-7 on
ds-8

→ ←

ds-1 on
ds-2 off
ds-3 on
ds-4 on
ds-5 on
ds-6 on
ds-7 off
ds-8

→ ←

Example 1: (factory setting)
1 No panel or remote
switch connected
2 No panel or remote
switch connected
3, 4 GEL 14.4 V
5 Frequency: 50Hz
6 Search mode off
7 AC-in Limit 16 Amp
8 store setting: off→ on→ off

Example 2
1 No panel or remote
switch connected
2 No panel or remote
switch connected
3,4 AGM 14,7V
5 Frequency: 50Hz
6 Search mode off
7 AC-in Limit
8 store setting: off→ on→ off

30 Amp

Example 3
1 Panel or remote
switch connected
2 Panel or remote
switch connected
3, 4 Tubular plate 15V
5 Frequency: 60Hz
6 Search mode on
7 AC-in Limit
8 store setting: off→ on→ off

16 Amp

Store the settings (ds-3 to ds-7) by changing switch ds-8 from ‘off’ to ‘on’, and then back to
‘off’.
The LED’s ‘charger’ and ‘alarm’ will flash to indicate acceptance of the settings.

6 Maintenance

The Compact does not require specific maintenance. It will suffice to check all connections
once a year. Avoid moisture and oil/soot/vapours, and keep the device clean.

22

7. TROUBLE SHOOTING TABLE

Proceed as follows for quick detection of common faults.
DC loads must be disconnected from the batteries and the AC loads must be
disconnected from the inverter before the inverter and/ or battery charger is
tested.

Consult your Victron Energy dealer if the fault cannot be resolved.

Problem Cause Solution
The inverter fails
to operate when
switched on.
The inverter fails
to operate

The alarm LED
flashes.

The alarm LED
flashes

The alarm LED
flashes.

The alarm LED
flashes.

The alarm LED
flashes
intermittantly.

The alarm LED is
on

The battery voltage is too
high or too low.

Processor in no function­mode.

Pre-alarm alt. 1. The DC
input voltage is low.

Pre-alarm alt. 2. The
ambient temperature is too
high.
Pre-alarm alt. 3. The load
on the inverter is higher
than the nominal load.
Pre-alarm alt. 4. Voltage
ripple on the DC input
exceeds 1.25Vrms.

Pre-alarm alt. 5. Low
battery voltage and
excessive load.

The inverter did cut out
following a pre-alarm.

Ensure that the battery
voltage is within the correct
value.
Disconnect mains voltage.
Switch Front switch off,
wait 4 seconds
Switch front switch on.
Charge the battery or
check the battery
connections.
Place the inverter in a cool
and well-ventilated room,
or reduce the load.
Reduce the load.

Check the battery cables
and terminals.
Check the battery capacity;
increase if necessary.
Charge the batteries,
reduce the load or install
batteries with a higher
capacity. Use shorter
and/or thicker battery
cables.
Check the table for the
appropriate course of
action.

EN NL FR DE ES Appendix

23

If the Multi now charges normally,

Problem Cause Solution
The charger is not
functioning

The battery is not
being charged fully.

The battery is
overcharged.

The AC input voltage or frequency
is out of range.

The thermal circuit breaker has
tripped.

Incorrect charging current. Set the charging current at

A defective battery connection. Check the battery terminals.
The absorption voltage has been

set to an incorrect value.
The float voltage has been set to

an incorrect value.

The internal DC fuse is defective. Inverter is damaged.
The absorption voltage has been

set to an incorrect value.
The float voltage has been set to

an incorrect value.
A defective battery. Replace the battery.

Ensure that the input voltage is
between 185 Vac and 265 Vac,
and that the frequency matches
the setting.

Reset the 30 A thermal circuit
breaker.

between 0.1 and 0.2x battery
capacity.

Adjust the absorption voltage to
the correct value.

Adjust the float voltage to the
correct value.

Adjust the absorption voltage to
the correct value.

Adjust the float voltage to the
correct value.

Battery charge
current drops to 0
when the absorption
voltage is reached

24

The battery is too small. Reduce the charging current or

The battery is too hot. Connect a temperature sensor.
Alt. 1: Battery overtemperature

(> 50°C)

Alt 2: Battery temperature sensor
faulty

use a battery with a higher
capacity.

- Allow battery to cool down

- Place battery in a cool
environment

- Check for shorted cells
Unplug battery temperature
sensor from the Multi.
Reset the Multi by switching it off,
then wait for 4 seconds and
switch it on again

the battery temperature sensor is
faulty and needs to be replaced

8. TECHNICAL DATA

MultiPlus

PowerControl / PowerAssist Yes Yes
Transfer switch (A) 30 30
Minimum PowerAssist current (A) 2,7 2,7
INVERTER
Input voltage range (V DC) 9,5 – 17 19 – 33

Output

Cont. output power at 25 °C (VA) (5) 2000 2000
Cont. output power at 25 °C (W) 1600 1600
Cont. output power at 40 °C (W) 1450 1450
Peak power (W) 3500 4000
Maximum efficiency (%) 93 94
Zero-load power (W) 10 10
Zero load power in search mode (W) 3 3
CHARGER

AC Input

Charge voltage 'absorption' (V DC) 14,4 / 28,8
Charge voltage 'float' (V DC) 13,8 / 27,6
Storage mode (V DC) 13,2 / 26,4
Charge current house battery (A) (4) 80 50
Charge current starter battery (A) 4
Battery temperature sensor yes
GENERAL
Multi purpose relay (6) yes
Protection (2) a - g

Common Characteristics

ENCLOSURE

Common Characteristics

Battery-connection Bolts M8
230 V AC-connection WAGO CAGE CLAMP® connector 6 mm², 10 AWG
Weight (kg) 12
Dimensions (hxwxd in mm) 520 x 255 x 125
STANDARDS
Safety EN 60335-1, EN 60335-2-29
Emission / Immunity EN55014-1, EN 55014-2, EN 61000-3-3

12/2000/80-30

230V

Input voltage range: 187-265 VAC

Input frequency: 45 – 65 Hz Power factor: 1

Operating temp. range: -20 to +50°C (fan assisted

cooling) Humidity (non condensing) : max 95%

Material & Colour: aluminium (blue RAL 5012)

24/2000/50-30

230V

Output voltage: 230 VAC ± 2%

Frequency: 50 Hz ± 0,1% (1)

28,8
27,6
26,4

Protection category: IP 21

EN NL FR DE ES Appendix

25

1) Can be adjusted to 60Hz and to 240V

2) Protection
a. Output short circuit
b. Overload
c. Battery voltage too high
d. Battery voltage too low
e. Temperature too high

g. Input voltage ripple too high

3) Non linear load, crest factor 3:1

4) At 25 °C ambient

5) Multi purpose relay which can be set for general alarm, DC undervoltage or genset start signal function

f. 230VAC on inverter output

26

1.VEILIGHEIDSVOORSCHRIFTEN

Algemeen

Lees eerst de bij dit product geleverde documentatie, zodat u bekend bent met de
veiligheidsaanduidingen en aanwijzingen voordat u de apparatuur in gebruik neemt.
Dit product is ontworpen en getest overeenkomstig internationale normen. De apparatuur
dient uitsluitend voor de bestemde toepassing te worden gebruikt.

WAARSCHUWING: KANS OP ELEKTRISCHE SCHOKKEN.

Het product wordt gebruikt in combinatie met een permanente energiebron. (accu) Zelfs
als de apparatuur is uitgeschakeld, kan een gevaarlijke elektrische spanning optreden bij
de in -en/ of uitgangsklemmen. Schakel altijd de wisselstroomvoeding en de accu uit voor
het plegen van onderhoud.

Het product bevat geen interne onderdelen die door de gebruiker kunnen worden
onderhouden. Verwijder het paneel aan de voorkant niet en stel het product pas in
werking als alle panelen zijn gemonteerd. Al het onderhoud dient door gekwalificeerd
personeel te worden uitgevoerd.

Gebruik het product nooit op plaatsen waar gas -of stofexplosies kunnen optreden.
Raadpleeg de gegevens van de fabrikant van de accu om u ervan te verzekeren dat het
product bestemd is voor gebruik in combinatie met de accu. De veiligheidsvoorschriften
van de fabrikant van de accu dienen altijd te worden opgevolgd.

WAARSCHUWING: til geen zware lasten zonder hulp.

Installatie

Lees de installatievoorschriften in de bedieningshandleiding voordat u de apparatuur
inschakelt.

Dit is een product uit veiligheidsklasse I. (dat wordt geleverd met een aardklem ter beveiliging)

De in -en/ of uitgangsklemmen van de wisselstroom moeten zijn voorzien van een
ononderbreekbare aarding ter beveiliging. Aan de buitenkant van het product bevindt
zich een extra aardingspunt. Als het aannemelijk is dat de aardbeveiliging is beschadigd,

moet het product buiten werking worden gesteld en worden beveiligd tegen iedere
onopzettelijke inwerkingstelling; neem contact op met gekwalificeerd onderhoudspersoneel.

Zorg ervoor dat de aansluitkabels zijn voorzien van zekeringen en stroomonderbrekers.
Vervang een beveiligingsonderdeel nooit door een ander Typ. Raadpleeg de handleiding voor
het juiste onderdeel.

Controleer voordat u het apparaat inschakelt, dat de beschikbare spanningsbron overeenkomt
met de configuratie-instellingen van het product zoals beschreven in de handleiding.

EN NL FR DE ES Appendix

1

Zorg ervoor dat de apparatuur onder de juiste bedrijfsomstandigheden wordt gebruikt. Stel het
product nooit in bedrijf in de regen of in een stoffige omgeving. Zorg ervoor dat er altijd
voldoende vrije ruimte rondom het product is voor ventilatie en dat de ventilatie-openingen
niet zijn geblokkeerd.

Verzeker u ervan dat de vereiste spanning niet hoger is dan de maximale ingangsspanning
van de MultiPlus.

Vervoer en opslag

Zorg ervoor dat de netspanning en accukabels zijn losgekoppeld bij opslag of vervoer van het
product.

Er kan geen aansprakelijkheid worden aanvaard voor transportschade indien de apparatuur
wordt vervoerd in een andere dan de originele verpakking.

Sla het product op in een droge omgeving; de opslagtemperatuur moet tussen de –20°C en
60°C liggen.

Raadpleeg de handleiding van de fabrikant van de accu met betrekking tot vervoer, opslag,
opladen, herladen en verwijderen van de accu.

2

2. BESCHRIJVING

2.1 Algemeen

Multi Compact functioneel

De basis van de MultiPlus Compact is een zeer krachtige sinusomvormer, acculader en
omschakelautomaat in een compacte behuizing. Daarnaast heeft de MultiPlus Compact
een groot aantal vaak unieke mogelijkheden, o.a. PowerControl en PowerAssist.

Automatisch en onderbrekingsvrij omschakelen

In geval van een netspanningstoring of wanneer het aggregaat wordt uitgeschakeld zal
de Multi Compact overschakelen van laderbedrijf op omvormerbedrijf en de voeding van
de aangesloten apparaten overnemen. Dit gaat zo snel dat computers en andere
elektronische apparaten ongestoord blijven functioneren.

PowerControl – Maximaal benutten van beperkte walstroom

Met het Multi Control bedieningspaneel kan een maximale wal- of aggregaatstroom
ingesteld worden. De Multi Compact houdt dan rekening met andere stroomverbruikers
en gebruikt voor het laden alleen de stroom die nog ‘over’ is.

PowerAssist – Doe meer met uw aggregaat of walstroom: de unieke “meehelp”
functie van de MultiPlus Compact

Met PowerAssist kunt U nog een stap verder gaan. De MultiPlus Compact werkt parallel
met het aggregaat of de walaansluiting en verdubbelt het beschikbare vermogen. Tijdelijk
te weinig stroom? De MultiPlus Compact haalt extra energie uit de accu en helpt mee! Nog
stroom over? De MultiPlus Compact maakt er gebruik van om de accu te laden. U stelt de
walstroom in met een simpele draaiknop op het Phoenix Multi Control paneel.
Opm 1: Igv parallel bedrijf met een generator mag het vermogen van de generator niet
minder zijn dan het vermogen van de MultiPlus Compact. (voorbeeld: een generator geschikt
voor parallel bedrijf met een MultiPlus Compact 12/2000/80 moet een vermogen van minstens
2000VA hebben)
Opm 2: De uitgangsspanning van een generator kan sterk vervormd zijn. In dat geval moet
de “AC waveform check” uitgezet worden.

EN NL FR DE ES Appendix

3

2.2 Acculader

Adaptieve 4-traps laadkarakteristieken: bulk – absorption – float – storage

Het adaptieve accubeheersysteem, aangedreven door een microprocessor, kan worden
ingesteld voor verschillende soorten accu's. De adaptieve functie past het laadproces
automatisch aan het accugebruik aan.

De juiste hoeveelheid lading: variabele absorptietijd

Bij geringe ontlading van de accu wordt de absorptie kort gehouden om overlading en
overmatig gassen te voorkomen. Na een diepe ontlading wordt de absorptietijd automatisch
verlengd om de accu volledig te laden.

Schade wegens overmatige gasvorming voorkomen: begrensde spanningsstijging

Indien, om de laadtijd te verkorten, gekozen wordt voor een hoge laadstroom in combinatie
met een hoge absorptiespanning, dan wordt schade wegens overmatige gasvorming worden
voorkomen door de stijgingssnelheid van de spanning automatisch te voorkomen wanneer de
gasspanning is bereikt.

Minder onderhoud en veroudering wanneer de accu niet wordt gebruikt: de Opslag­functie

De Opslag-functie wordt geactiveerd wanneer de accu gedurende 24 uur niet wordt ontladen.
In dat geval wordt de drijfspanning verminderd tot 2,2V/cel (13,2V voor 12V accu) om
gasvorming en corrosie van de positieve platen te voorkomen. Eens per week wordt de
spanning opnieuw verhoogd tot absorptieniveau om de accu weer 'bij te laden'. Dit voorkomt
stratificatie van het elektrolyt en sulfatering, een voorname oorzaak van vroege
accustoringen.

Twee DC-uitgangen om twee accu's te laden

De eerste DC-aansluitklem kan de volle uitgangsstroom leveren. De tweede uitgang, bedoeld
voor het laden van een startaccu, is begrensd op 4A en heeft een iets lagere
uitgangsspanning.

Verhoogde levensduur van de accu: temperatuurcompensatie
De temperatuursensor (meegeleverd bij het product) dient om de laadspanning te
verminderen wanneer de accutemperatuur toeneemt. Dit is bijzonder belangrijk voor
onderhoudsvrije accu’s, die anders mogelijk door overladen uitdrogen.

Meer over accu's en laden

In ons boek ‘Altijd Stroom’ kunt u meer lezen over accu’s en het laden van accu’s (gratis
verkrijgbaar op onze website www.victronenergy.com -> Support & Downloads’ -> Algemene
Technische Informatie). Voor meer informatie over de adaptieve laadkarakteristiek verwijzen
wij u naar ‘Algemene Technische Informatie’ op onze website

4

3. BEDIENING

3.1 On/off/charger only schakelaar

Wanneer de schakelaar op “on” wordt geschakeld werkt het apparaat volledig.
De omvormer zal aanschakelen en de LED “inverter on” zal gaan branden.
Als er op de “AC-in” aansluiting spanning wordt aangesloten zal deze na controle en
goedkeur worden doorgeschakeld naar de “AC-out” aansluiting. De omvormer wordt
uitgeschakeld, de gele LED “charger” zal branden en de lader treedt in werking.
Afhankelijk van de laadmode die op dat moment van toepassing is zal de gele LED
branden (bulk en of absorption) of de gele LED knippert (float).
Als de spanning op de “AC-in” aansluiting wordt afgekeurd zal de omvormer worden
ingeschakeld.
Wanneer de schakelaar op “charger only” wordt gezet zal alleen de acculader van de
Multi Compact aanschakelen indien er netspanning aanwezig is. Deze spanning wordt
doorgeschakeld naar de “AC-out” aansluiting.

TIP: Als u uw Multi Compact gebruikt op een schip zorg er dan voor dat, als u het schip
verlaat, de schakelaar in de positie “charger only” wordt gezet. Hiermee voorkomt u dat
bij het wegvallen van de netspanning de omvormer inschakelt en uw accu’s leeg raken.

3.2 Afstandsbediening

De Multi Compact kan optioneel met het Multi Control paneel worden bediend. Met dit
paneel kunt u status en of alarmen van Multi Compact aflezen.
Omdat de beschikbare walstroom vaak beperkt is, kan men met het paneel de maximale
laadstroom instellen. De Multi Compact beperkt het eigen verbruik voor het laden wanneer de
totale walstroom over het ingestelde maximum dreigt te gaan.
Het laadgedeelte van de Multi Compact kan buiten werking worden gesteld. Dit kan door
middel van een instelling (VE-configure) of door gebruik te maken van het Multi Control
paneel (AC ingangsstroom op 0 zetten).
Voor de juiste DIP switch instellingen, zie §5.5.1.

3.3 Speciale laad-mode Equalizing

Het dient de aanbeveling dat bepaalde Typ accuen eens in de maand extra nageladen te
worden. In de Equalizing modus gaat de Multi Compact gedurende een uur met een
verhoogde spanning laden (1V boven de Absorptionspanning voor een 12V accu, 2V voor
een 24V accu). De laadstroom is dan begrensd op 1/4 van de ingestelde waarde.
Indien er een Multi Control aangesloten heeft zal het “bulk” en “absorption” LED afwisselend
gaan knipperen.

De Equalizing modus geeft een hogere laadspanning dan de meeste
gelijkstroomverbruikers aankunnen. Deze moeten worden losgekoppeld voordat
er extra wordt nageladen.

EN NL FR DE ES Appendix

5

Forced absorption

In sommige omstandigheden kan het wenselijk zijn om de accu voor een vaste tijd met een
Absorption spanning te laden. In de Forced Absorption modus gaat de Multi Compact
gedurende de ingestelde maximale absorption tijd met de normale Absorption spanning
laden. De gele led Charger brandt.

De Multi Compact is zowel vanaf het remote control, als met de frontschakelaar in deze
toestanden te brengen. Voorwaarde is wel dat alle schakelaars (front, remote control ) op de
stand “on” staan en dat er niet een schakelaar op de stand “charger only” staat.
Om de Multi Compact in deze toestand te brengen dient u de stappen te volgen zoals hierna
beschreven.

LET OP: het omschakelen van “on” naar “charger only” en andersom zoals hieronder
beschreven dient op een snelle manier te gebeuren. De schakelaar moet zodanig
omgeschakeld worden dat de middenstand als het ware ‘overgeslagen’ wordt. Als de
desbetreffende schakelaar ook maar even in de stand “off” blijft staan loopt u het risico dat het
apparaat uitgezet wordt. In dat geval dient u weer bij stap 1. te beginnen. Met name bij
gebruik van de front schakelaar is enige oefening gewenst. Bij gebruik van het remote control
is dit geen probleem.

Indien na deze stappen de schakelaar niet in de gewenste positie staat “on” kan de
schakelaar eenvoudig nog eenmaal snel omgeschakeld worden naar “charger only”.
Dit zal de laadtoestand niet wijzigen.

1. Let erop dat alle schakelaars (dus front schakelaar, remote schakelaar of
remote control schakelaar voor zover aanwezig) in de stand “on” staan.

2. Zorg ervoor dat de Phoenix Multi Compact laadt. (Er dient dus een AC­ingangsspanning te zijn, controleer of de gele LED “charger” brandt.)

3. Zet de schakelaar achtereenvolgens op “charger only”, “on” en “charger only”.
Let op: het omschakelen zelf moet snel gebeuren maar de tijd tussen het
omschakelen moet liggen tussen 1/2 seconde en 2 seconden.

4. De groene LED “on= bulk”, gele LED “charger=absorption” en rode LED
“alarm=float” LED zullen nu 5 keer knipperen. Daarna zullen achtereenvolgens
de “bulk”, “absorption” en “float” LED elk gedurende 2 seconden branden.

• Indien de schakelaar tijdens het branden van de LED “groen=bulk” naar

“on” gezet wordt, wordt de lader in 'Equalizing' gezet.

• Indien de schakelaar tijdens het branden van de LED “geel=absorption”

naar “on” gezet wordt, wordt de lader in 'Forced Absorption' gezet.

• Indien er niet geschakeld wordt in voorgaande lader gaat over op “float”

mode.

6

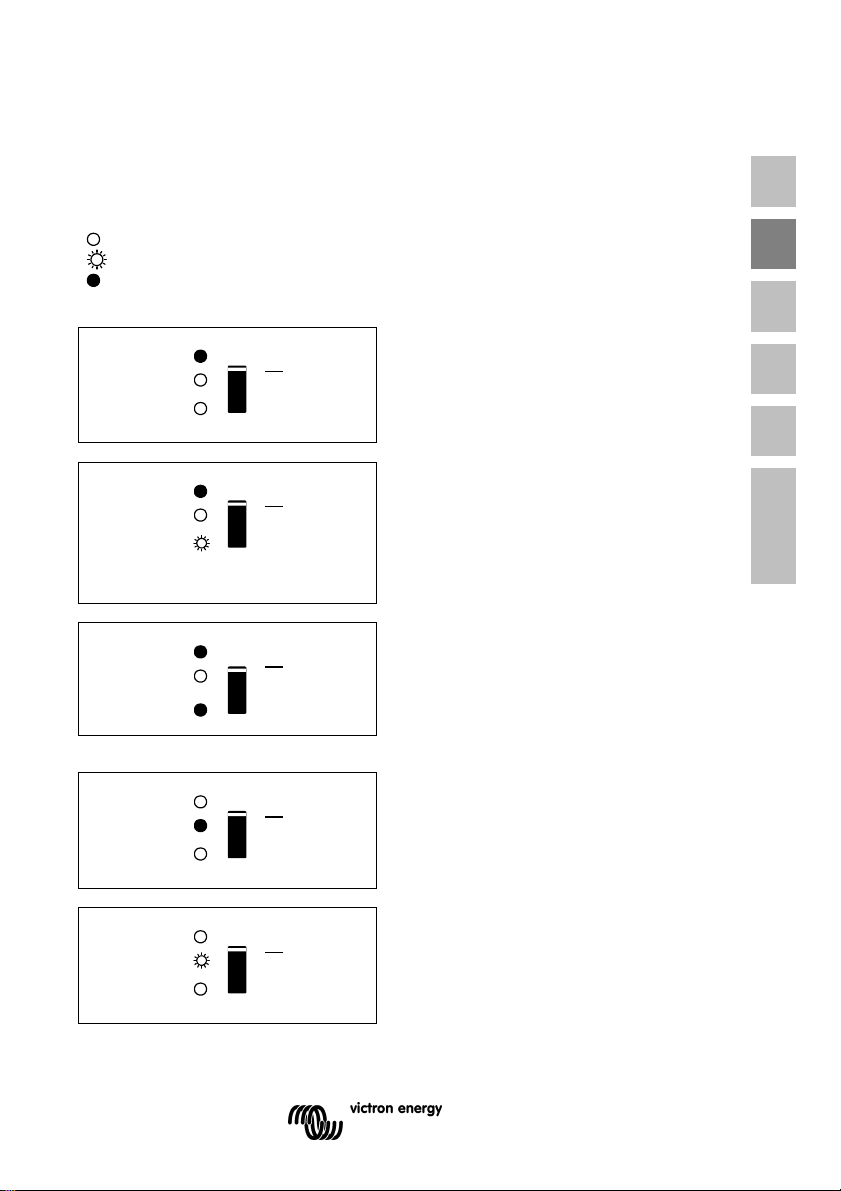

3.4 LED aanduidingen

LED uit
LED knippert

LED brandt

Omvormer

inverter
charger

alarm

inverter
charger

alarm

inverter
charger

alarm

Acculader

inverter
charger

alarm

inverter
charger

alarm

on

off

charger only

on

off

charger only

on

off
charger only

on

off

charger only

on

off

charger only

Accu bedrijf. De omvormer staat aan en
levert vermogen aan de belasting.

De omvormer is ingeschakeld en
levert vermogen aan de belasting.
Voor-alarm: overbelasting, of
accu spanning te laag, of
omvormer temperatuur hoog

De omvormer is uitgeschakeld.
Alarm: overbelasting, of
accu spanning te laag, of
omvormer temperatuur te hoog, of
DC rimpelspanning was te hoog

(slechte verbinding!).

De netspanning is doorgeschakeld en de
lader laadt in de bulk mode en of
absorption mode.

De netspanning is doorgeschakeld en de
lader laadt in de float mode.

EN NL FR DE ES Appendix

7

inverter
charger

alarm

inverter
charger

alarm

inverter
charger

alarm

inverter
charger

alarm

Remote Control panel indicatie (optioneel)

PowerControl en PowerAssist indicatie

inverter on
overload
low battery
temperature

on

off

charger only

on

off

charger only

on

off

charger only

on

off

charger only

De netspanning is doorgeschakeld en de
en de lader is uitgeschakeld.
De lader kan niet in een bepaalde tijd zijn
eindwaarde (accu spanning) bereiken.
Lader staat in bulk protection Mode.

De netspanning is doorgeschakeld en de
lader staat in bulk of absorption mode.

De netspanning is doorgeschakeld en de
lader staat in float mode.

De netspanning is doorgeschakeld en er is
een vooralarm: overbelast of de lader is
warm.

mains on
bulk
absorption
float

on

off

Opm: Wanneer de LED’s “overload” en “low battery” tegelijk branden is apparaat
uitgeschakeld tgv te hoge rimpel op de gelijkspanning.

8

charger only

4. INSTALLATIE

Dit product mag alleen door een gekwalificeerde elektrotechnicus worden
geïnstalleerd.

4.1 Locatie

De Multi Compact dient in een droge, goed geventileerde ruimte te worden geïnstalleerd
zo dicht mogelijk bij de accu’s. Rondom het apparaat dient een ruimte van tenminste
10cm te worden vrijgehouden voor koeling.

Een te hoge omgevingstemperatuur heeft de volgende consequenties:
Kortere levensduur.
Lagere laadstroom.
Lager piek vermogen of geheel afschakelen van de omvormer.
Plaats het apparaat nooit direct boven de accu’s.

De Multi Compact is geschikt voor wandmontage. Voor de montage zijn aan de
achterzijde van de behuizing gaten en een beugelbevestiging aangebracht, zie Appendix
A .
Het apparaat kan zowel horizontaal als verticaal gemonteerd worden maar verticaal
monteren is de beste montage. In deze positie is de koeling namelijk optimaal.

De binnenzijde van het apparaat dient ook na installatie goed bereikbaar te
blijven.

Zorg ervoor dat de aansluitkabels zijn voorzien van zekeringen en stroomonderbrekers. Houd
de afstand tussen de Multi Compact en de accu zo kort mogelijk om het spanningsverlies over
de kabels tot een minimum te beperken.

In alle apparatuur waarin sprake is van het omvormen van een groot elektrisch
vermogen, moet uit voorzorg dit product in een hittebestendige omgeving
geïnstalleerd worden. Voorkom daarom de aanwezigheid van bijvoorbeeld
chemicaliën, kunststof onderdelen, gordijnen of ander textiel, etc. in de directe
omgeving.

EN NL FR DE ES Appendix

9

4.2 Aansluiten accukabels

Om de capaciteit van de Multi Compact volledig te kunnen benutten dient uitsluitend gebruik
te worden gemaakt van accu’s met voldoende capaciteit en van accukabels met de juiste
dikte. Zie tabel.

24/2000 12/2000
Aanbevolen
kabeldikte (mm2)
 6 m 50 70

24/2000 12/2000
Aanbevolen
accucapaciteit (Ah)

Opmerking: Interne weerstand is een belangrijke factor als U werkt met lage capacitiet accu’s.
Raadpleeg uw leverancier of relevante secties uit onze boek “electriciteit aan boord”,
downloadbaar van onze website.

Om het gevaar van kortsluiting van de accu te voorkomen, dient u een
geïsoleerde pijpsleutel te gebruiken.
Voorkom kortsluiting van de accukabels.

200 – 500 350 – 1000

10

4.3 Aansluiten AC kabels

Dit is een product uit veiligheidsklasse I. (dat wordt geleverd met een aardklem
ter beveiliging) De in - en/ of uitgangsklemmen en/of het aard punt aan de

buitenkant van het product moeten zijn voorzien van een
ononderbreekbare aarding ter beveiliging.

De MultiPlus Compact: is voorzien van een aard relais (zie appendix B) dat de N
uitgang automatisch met de behuizing verbint wanneer geen externe
wisselspanning voeding beschikbaar is. Wanneer een externe

wisselspanning voeding wordt aangeboden zal het aard relais openen voordat
het ingang veiligheids relais sluit (zie appendix B). Dit is om goede werking van
een op de uitgang aangesloten aardlekschakelaar te verzekeren.

- In een vaste installatie kan een ononderbreekbare aarding vezekerd worden
met de aard draad van de wisselspanning ingang. Zoniet, dan dan moet de
behuizing geaard worden.

- In een mobiele installatie (bijvoorbeeld met walstroom stekker) zal
onderbreking van de walaansluiting tegelijk ook de aard verbinding verbreken. In
dat geval moet de behuizing verbonden worden met het chassis (van het
voertuig) of met de romp of aardplaat (van de boot).

- Op boten is de hierboven beschreven verbinding met de aarde van de
walaansluiting i. h. a. niet aan te bevelen i. v. m. galavanische corrosie.
De oplossing hiervoor is plaatsing van een isolatie tranformator.

De Multi Compact is voorzien van in en uitgang connector aan de onderkant, zie appendix A.

• De AC voeding dient aangesloten te worden op de “AC-in” klemmenstrook.
De AC voeding dient beveiligd te worden met een zekering van ten hoogste 30A, en de
kabel doorsnede dient hiervoor geschikt te zijn.
Indien de AC voeding een lagere waarde heeft, dient een bijpassende lagere zekering
gekozen te worden.

• De AC uitgangs kabel dient aangesloten te worden op het “AC-out” klemmen blok
Mbv de PowerAssist functionaliteit kan de Multi 2kVA (dwz 2000 / 230 = 9A) toevoegen
aan de uitgang wanneer veel vermogen wordt gevraagd. De uitgangsstroom kan dus
oplopen tot 30 + 9 = 39A. In serie met de uitgang dient een op de belasting aangepaste
aardlekschakelaar en zekering geplaatst te worden. De maximaal toegestane waarde is
40A.

EN NL FR DE ES Appendix

11

4.4 Aansluitopties

Naast de standaardaansluitingen kunnen er nog een aantal opties worden aangesloten.

4.4.1 Startaccu

De Multi Compact heeft een aansluiting voor het laden van een startaccu. Zie voor het
aansluiten appendix A.

4.4.2 Temperatuursensor

Voor temperatuur gecompenseerd laden kan de bijgeleverde temperatuursensor worden
aangesloten (zie Appendix A). De sensor is geïsoleerd en moet op de min pool van de accu
worden gemonteerd. De standaard uitgangsspanningen voor Float en Absorptie zijn 25°C.
Reduced Float spanning volgt de Float spanning en Raised Absorptie spanning volgt
Absorptie spanning. In de instel mode werkt de temperatuur compensatie niet.

Volts

15.0

14.5

14.0

13.5

13.0

12.5

12.0

11.5

11.0

10.5

10.0

30
29
28
27
26
25
24
23
22
21
20

Volts

0 5 10 15 20 25 30 35 40 45 50 55 60

Battery temperature

4.4.3 Afstandsbediening

Het product kan op afstand bediend worden op twee manieren:

- Met een externe driewegschakelaar

- Met een Multi Control Panel

Zie §5.5.1. voor de juiste DIP switch instellingen.

4.4.4 Programmeerbaar relais

De MultiPlus heeft is voorzien van een multifunctioneel relais, dat standaard is
geprogrammeerd als alarm relais. Het relais kan echter voor allerlei andere toepassingen
geprogrammeerd worden, bijvoorbeeld als start relais voor een aggregaat.
Een LED vlakbij de aansluitklemmen zal gaan branden zodra het relais geactiveerd is (zie S,
appendix A).

12

4.4.5 Parallel schakelen (zie appendix C)

De MultiPlus is parallel te schakelen met meerdere identieke apparaten. Hiertoe wordt
een verbinding tussen de apparaten gemaakt met behulp van standaard UTP CAT-5
kabels (UTP Patch leads). Het systeem (apparaten samen met eventueel een
bedieningspaneel) dient hierna geconfigureerd te worden (zie hoofdstuk 5).
Bij parallel schakelen moet aan de volgende voorwaarden voldaan worden:
Maximaal zes units parallel.
Schakel alleen identieke apparaten qua type en vermogen parallel.
De DC aansluitkabels naar de apparaten moeten allemaal even lang zijn en dezelfde
doorsnede hebben.
Indien een plus en min DC distributiepunt wordt gebruikt, moet de doorsnede van de
aansluiting tussen de accu’s en het DC distributiepunt minstens gelijk zijn aan de som
van de vereiste doorsneden van de aansluitingen tussen het distributiepunt en de
MultiPlus’s.
Plaats de MultiPlus’s dicht bij elkaar maar zorg voor minimaal 10 cm ventilatieruimte
onder, boven en opzij van de units.
De UTP kabels dienen steeds direct van de ene unit op een andere unit aangesloten te
worden (en op het remote paneel).
Er mag geen gebruik gemaakt worden van aansluit/splitter boxen.
Op het systeem hoeft maar bij één unit een accu-temperatuursensor aangesloten te
worden. Indien U de temperatuur van meerdere accu’s wilt meten kunt U ook de
sensoren van andere MultiPlus’s in het systeem aansluiten (max. 1 sensor per MultiPlus).
De temperatuur compensatie tijdens acculaden reageert dan op de sensor die de hoogste
temperatuur meet.
Voltage sense moet op de ‘Master’ aangesloten worden (zie paragraaf 5.5.1.4).
Bij meer dan 3 units parallel in één systeem is een ‘dongle’ vereist. (zie hoofdstuk 5).
Er kan maar één afstandsbediening (paneel of schakelaar) op het systeem aangesloten
worden.

4.4.6 Drie-fase configuratie (zie appendix D)

De MultiPlus kan ook gebruikt worden in een 3-fase net. Hiertoe wordt een verbinding tussen
de apparaten gemaakt met behulp van standaard UTP CAT-5 kabels (dezelfde als voor
parallel bedrijf). Het systeem (apparaten samen met eventueel een paneel) dient hierna
geconfigureerd te worden (zie hoofdstuk 5).
Voorwaarden: zie paragraaf 4.4.6

EN NL FR DE ES Appendix

13

5. INSTELLINGEN

Het wijzigen van de instellingen mag alleen worden uitgevoerd door een
gekwalificeerde elektrotechnicus.
Lees voor het wijzigen goed de instructies.

5.1 Standaard instellingen: klaar voor gebruik

De MultiPlus wordt geleverd met standaard instellingen. Deze zijn in het algemeen geschikt
voor toepassing van 1 apparaat.
Er hoeft dan niets ingesteld te worden.
Waarschuwing: mogelijk is de standaard acculaadspanning niet geschikt voor uw accu’s!
Raadpleeg de documentatie van uw accu’s of vraag advies bij uw accu leverancier!

MultiPlus standaard fabrieksinstellingen

Omvormer frequentie 50 Hz
Input frequency range 45 – 65 Hz
Input voltage range 180 -265 VAC
Omvormer spanning 230 VAC
Stand alone / parallel / 3-fase stand alone
Search mode off
Ground relay on
Lader on/ off on
Laad karakteristieken vier traps Adaptive met BatterySafe mode
Laadstroom 75% van de maximum laadstroom
Accu type Victron Gel Deep Discharge (ook geschikt

Automatisch egalisatie laden off
Absorption spanning 14.4/ 28.8V
Absorption tijd tot 8 uur (afhankelijk van bulk tijd)
Float spanning 13.8 / 27.6V
Storage spanning 13,2 / 26,4V (niet instelbaar)
Herhaalde Absorption Tijd 1 uur
Herhaald Absorption Interval 7 dagen
Bulk Beveiliging on
AC in stroomgrens 16A (= instelbare stroomgrens tbv

UPS function on
Dynamic current limiter off
WeakAC off
BoostFactor 2
Multifunctioneel relais alarm functie
PowerAssist on

Tijdens het laden moeten accu’s in een droge, goed geventileerde ruimte staan.

voor Victron AGM Deep Discharge)

PowerControl en PowerAssist functies)

14

5.2 Verklaring instellingen

Hieronder volgt een korte verklaring van de instellingen voor zover die niet
vanzelfsprekend zijn. Meer informatie is te vinden
in de help files van de software configuratie programma’s (zie paragraaf 5.3).

Omvormer frequentie

Uitgangsfrequentie wanneer er geen AC op de ingang aanwezig is.
Instelbaar: 50Hz; 60Hz

Input frequency range

Ingang frequentie bereik dat door de MultiPlus geaccepteerd wordt. De MultiPlus
synchroniseert binnen dit bereik met de frequentie van de op de AC ingang aanwezige
spanning. De frequentie op de uitgang is dan gelijk aan de frequentie op de ingang.
Instelbaar: 45 – 65 Hz; 45 – 55 Hz; 55 – 65 Hz

Input voltage range

Spanning bereik dat door de MultiPlus geaccepteerd wordt. De MultiPlus synchroniseert
binnen dit bereik met de op AC ingang aanwezige spanning. De spanning op de uitgang
is dan gelijk aan de spanning op de ingang.
Instelbaar:
Ondergrens 180 - 230V
Bovengrens 230 - 270V

Omvormer spanning

Uitgangsspanning van de MultiPlus bij accu bedrijf.
Instelbaar: 210 – 245V

Stand alone / parallel operation

Met meerdere apparaten is het mogelijk om:

- het totale omvormer vermogen te vergroten (meerdere apparaten parallel)

- een 3-fase systeem te maken

Hiertoe moeten de apparaten onderling verbonden worden met RJ45 UTP bekabeling.
Daarnaast moeten de apparaten geconfigureerd worden.

Search mode

Met de search mode wordt het nullast stroomverbruik met ongeveer 70% verlaagd. De search
mode houdt in dat de MultiPlus uitschakelt wanneer er geen belasting is of wanneer deze heel
laag is. Iedere 2 seconden zal de MultiPlus even aan schakelen. Als de belasting dan de
ingestelde waarde overschrijdt blijft de Multi aan. Zo niet, dan gaat de Multi weer uit.
De ‘uit’ en ‘aan’ belasting niveau’s kunnen ingesteld worden met VEConfigure.
De fabrieksinstelling is:
‘UIT’: 40 Watt
‘AAN’: 100 Watt
Instelbaar met DIP switches. Uitsluitend toepasbaar in stand alone configuratie.

EN NL FR DE ES Appendix

15

AES (Automatic Economy Switch)

In plaats van ‘search mode’ kan ook de AES gekozen worden.
Wanneer deze instelling op ‘on’ gezet wordt het stroomverbruik bij nullast en lage belasting
met ca. 20% verlaagt, door de sinusspanning wat te ‘versmallen’.
Niet instelbaar met DIP switches.
Uitsluitend toepasbaar in stand alone configuratie.

Ground relay (zie appendix B)

Met dit relais (H) wordt de nul geleider van de AC uitgang aan de kast geaard wanneer de
teruglever veiligheidsrelais in de AC ingangen open is. Dit om de correcte werking van
aardlek schakelaars in de uitgang te verzekeren.
Indien een niet geaarde uitgang gewenst is tijdens omvormer bedrijf, moet deze functie uit
gezet worden.
Niet instelbaar met DIP switches.

Laad karakteristieken

De standaard instelling is ‘vier traps Adaptive met BatterySafe mode’. Zie hoofdstuk 2 voor
een beschrijving.
Dit is de beste laad karakteristiek. Zie de help files van de software configuratie programma’s
voor andere mogelijkheden.

Accu type

De standaard instelling is meest geschikt voor Victron Gel Deep Discharge, Gel Exide A200,
en buisjes plaat stationaire accu’s (tubular plate stationary batteries (OPzS)). Deze instelling
kan ook voor vele andere accu’s gebruikt worden: bijvoorbeeld Victron AGM Deep Discharge
en andere AGM accu’s, en vele soorten vlakke plaat open accu’s.
Met DIP switches kunnen vier laadspanningen ingesteld worden.

Automatisch egalisatie laden

Deze instelling is bedoeld voor buisjesplaat tractie accu’s. Bij deze instelling wordt de
maximale absorptie spannig verhoogd tot 2,83V/cel (34V voor een 24V accu) nadat tijdens
absorptie laden de stroom is gedaald tot minder dan 10% van de ingestelde maximum
stroom.
Niet instelbaar met DIP switches.
Zie ’tubular plate traction battery charge curve’ in VEConfigure.

Absorption tijd

Deze is afhankelijk van de bulk tijd (Adaptive laad karakteristiek), zodat de accu optimaal
geladen wordt. Indien voor de ‘fixed’ laad karakteristiek gekozen wordt is de absorption tijd
vast. Voor de meeste accu’s is 8 uur maximum absorption tijd geschikt. Indien t.b.v snel laden
een extra hoge absorptie spanning is gekozen (kan alleen bij open accu’s!) is 4 uur beter.

Storage spanning, Herhaalde Absorption Tijd, Herhaald Absorption Interval

Zie hoofdstuk 2
Niet instelbaar met DIP switches.

16

Bulk Beveiliging

Wanneer deze instelling op ‘on’ staat wordt de bulk laadtijd begrensd op max. 10 uur. Een
langere laadtijd zou kunnen duiden op een systeem fout (bijvoorbeeld een kortgesloten
accu cel).
Niet instelbaar met DIP switches.

AC-in stroombegrenzing

Dit is de stroomgrens instelling waarbij PowerControl en PowerAssist in werking treden.
Instelling bereik: van 2,7A tot 30A.
De fabrieksinstelling is 16A
Zie hoofdstuk 2, het boek ‘Altijd Stroom’, of de vele beschrijvingen van deze unieke
functie op onze web site www.victronenergy.com.

UPS function

Wanneer deze instelling op ‘on’ staat schakelt de MultiPlus praktisch zonder onderbreking
naar omvormerbedrijf wanneer de AC op de ingang wegvalt. De MultiPlus is dan toe te
passen als Uninterruptible Power Supply (UPS of onderbrekingsvrije voeding) voor
gevoelige apparatuur zoals computers of communicatie systemen.
De uitgangsspanning van sommige kleine aggregaten is te instabiel en te vervormd voor
gebruik van deze instelling: de MultiPlus zou voortdurend omschakelen naar omvormer
bedrijf. Daarom kan er voor gekozen worden om deze instelling uit te zetten. Dan
reageert de MultiPlus minder snel op afwijkingen van de spanning op AC-in-1 of AC-in-2.
Hierdoor wordt de omschakeltijd naar omvormer bedrijf wat langer, maar de meeste
apparatuur ( de meeste computers, klokken van huishoudelijke apparatuur) ondervindt
hier geen hinder van.
Advies: UPS function uit zetten wanneer de MultiPlus niet wil synchroniseren of voortdurend
terugschakelt naar omvormer bedrijf.

Dynamic current limiter

Bedoeld voor generatoren waarbij de wisselspanning wordt opgewekt met behulp van een
statische omvormer (zogenaamde ‘inverter’ generatoren). Bij deze generatoren wordt het
toerental teruggeregeld wanneer de belasting laag is: dat beperkt lawaai, brandstof verbruik
en vervuiling. Nadeel is dat de uitgangsspanning sterk zal zakken of zelfs helemaal wegvalt
bij een plotselinge verhoging van de belasting. Meer belasting kan pas geleverd worden nadat
de motor op toeren is.
Wanneer deze instelling op ‘on’ gezet wordt zal de MultiPlus beginnen met bijleveren op een
lage stroom en de bijlevergrens geleidelijk verhogen naar de ingestelde stroom. Hierdoor
krijgt de motor van de generator de tijd om op toeren te komen.
Deze instelling wordt ook vaak toegepast bij ‘klassieke’ generatoren die traag reageren op
plotselinge belasting variaties.

EN NL FR DE ES Appendix

17

WeakAC

De ingangsstroom van de lader van de MultiPlus is sinusvormig (PF=1 bedrijf). Sterke
vervorming van de ingangsspanning kan tot gevolg hebben dat de lader niet of nauwelijks
werkt. Wanneer WeakAC wordt aangezet accepteert de lader ook een sterk vervormde
spanning, ten koste van meer vervorming van de opgenomen stroom.
Advies: WeakAC aanzetten wanneer de lader niet of nauwelijks laadt (dit komt overigens
zelden voor!). Zet tegelijk ook de ’dynamic current limiter’ aan en reduceer desnoods de
maximale laadstoom om overbelasting van de generator te voorkomen.
Niet instelbaar met DIP switches.

BoostFactor

Deze instelling alleen wijzigen na overleg met Victron Energy of een door Victron Energy
getrainde installateur!
Niet instelbaar met DIP switches.

Programmeerbaar relais

Het multifunctionele relais is standaard ingesteld als alarm relais, d.w.z. dat het relais afvalt
i.g.v. een alarm of een voor-alarm (omvormer bijna te warm, rimpel op de ingang bijna te
hoog, accuspanning bijna te laag).
Niet instelbaar met DIP switches.
Een LED vlakbij de aansluitklemmen zal gaan branden zodra het relais geactiveerd is (zie S,
appendix A).

18

5.3 Instellingen wijzigen met een computer

Alle instellingen kunnen met behulp van een computer of met een VE.Net paneel worden
gewijzigd (uitzondering VE.Net: het multifunctionele relais en de VirtualSwitch).
Veel gebruikte instellingen kunnen gewijzigd worden door middel van dipswitches, zie
par. 5.5.

Voor het wijzigen van instellingen met de computer heeft u het volgende nodig:
VEConfigureII software. U kunt de VEConfigureII software gratis downloaden van

www.victronenergy.com.

Een UTP kabel en de MK2.2b RS-485 naar RS232 interface. Indien uw computer geen
RS232 aansluiting heeft, maar wel USB, heeft u ook een RS232 naar USB interface
kabel nodig.
Beide zijn verkrijgbaar bij Victron Energy.

5.3.1 VE.Bus Quick Configure Setup

VE.Bus Quick Configure Setup is een software programma waarmee systemen met

maximaal 3 Multis (parallel of drie fase bedrijf) op eenvoudige wijze geconfigureerd
kunnen worden. VEConfigureII maakt deel uit van dit programma.
U kunt de software gratis downloaden van www.victronenergy.com.
Voor aansluiting op uw computer heeft u een UTP kabel en de MK2.2b RS485 naar
RS232 interface nodig.
Indien uw computer geen RS232 aansluiting heeft, maar wel USB, heeft u ook een
RS232 naar USB interface kabel nodig.
Beide zijn verkrijgbaar bij Victron Energy.

5.3.2 VE.Bus System Configurator en dongle

Voor het configureren van geavanceerde toepassingen en/of systemen met 4 Multis of meer
moet de software VE.Bus System Configurator gebruikt worden. U kunt de software
downloaden van www.victronenergy.com. VEConfigureII maakt deel uit van dit programma.
U kunt het systeem zonder dongle configureren, en gedurende 15 minuten gebruiken
(demonstratie faciliteit). Voor permanent gebruik is een dongle noodzakelijk, deze is
verkrijgbaar tegen meerprijs.
Voor aansluiting op uw computer heeft u een UTP kabel en de MK2.2b RS-485 naar RS232
interface nodig.
Indien uw computer geen RS232 aansluiting heeft, maar wel USB, heeft u ook een RS232
naar USB interface kabel nodig.
Beide zijn verkrijgbaar bij Victron Energy.

5.4 Instellen met een VE.Net paneel

Hiervoor heeft U een VE.Net paneel en de ‘VE.Net to VE.Bus converter’ nodig.
Met VE.Net kunt u alle parameters instellen, met uitzondering van het multifunctionele relais
en de VirtualSwitch.

EN NL FR DE ES Appendix

19

5.5 Instellen met DIP switches

Een aantal instellingen kan gewijzigd worden door middel van DIP switches

Dit gaat als volgt:

a) Schakel de MultiPlus aan, bij voorkeur zonder belasting en zonder wisselspanning op de
ingangen. De MultiPlus werkt dan in omvormer bedrijf.
b) Stel de dipswitches in zoals gewenst.
c) Sla de instellingen op in het microprocessor geheugen door DIP switch 8 ‘on’ en daarna
weer ‘off’ te schakelen.

5.5.1. DIP switch 1 en 2

Standaard instelling: om het product te gebruiken met de “On/Off/Charger Only”
schakelaar op het frontpaneel
ds 1: “off”
ds 2: “on”

De standaard instelling is vereist wanneer u de “On/Off/Charger Only” schakelaar op het
frontpaneel gebruikt.

Instelling voor het op afstand gebruiken middels een Multi Control Panel:
ds 1: “on”
ds 2: “off”

Deze instelling is vereist wanneer een Multi Control Panel is verbonden.
Het Multi Control Panel moet verbonden zijn met één van de twee RJ48 sockets B, zie bijlage
A.

Instelling voor het op afstand gebruiken middels een 3-way switch:
ds 1: “off”
ds 2: “off”

Deze instelling is vereist wanneer een 3-way switch is verbonden.
De 3-way switch moet aangesloten zijn met klem L, zie bijlage A.

Er kan maar één apparaat op afstand verbonden zijn, bijv. een switch of paneel.
In beide gevallen dient de schakelaar op het apparaat zelf op “on” te staan.

5.5.2 DIP switch 3 tot 7

Met deze DIP switches kunnen de volgende instellingen gedaan worden:

20

- Laadspanning

- Omvormer frequentie

- Search mode uit of aan

- AC ingangsstroom instellen op 16A of 30A

dS3=off

ds3-ds4: laadspanning

ds3-ds4

dS4=off
(fabrieks
instelling)

Absorptie
spanning

14.4

28.8

57.6

dS3=on
dS4=off

dS3=off
dS4=on

dS3=on
dS4=on

1

De optimale absorption spanning van vlakke plaat loodzuur accu’s hang af van mechanische en
chemische eigenschappen. Accu's met een hoog antimoon gehalte kunnen in het algemeen geladen
worden met een lagere absorption spanning dan accu's met een laag antimoon gehalte. (Zie het boek
"Electriciteit aan boord van jachten" op www.victronenergy.com). De lader staat standaard ingesteld voor
het laden van gel accu’s zoals de Sonnenschein/Exide Dryfit A200 accu. Vraag bij gebruik van andere
typen accu’s aan uw acculeverancier de juiste laadspanningen en laat zonodig de Phoenix Multi Compact
hierop (met behulp van VEConfigure) aanpassen. De Laadstroom staat ingesteld op 75% van nominale
laadstroom. Vaak is dit een te hoge laadstroom. De meeste accu’s dienen geladen te worden met een
stroom van 0.1 tot 0.2x de capaciteit.

14.1

28.2

56.4

14.7

29.4

58.8

15.0

30.0

60.0

Float
spanning

13.8

27.6

55.2

13.8

27.6

55.2

13.8

27.6

55.2

13.8

27.6

55.2

Storage
spanning

13.2

26.4

52.8

13.2

26.4

52.8

13.2

26.4

52.8

13.2

26.4

52.8

Absorptie
tijd (uren)

8

8

5

6

Bedoeld voor

Gel Victron Deep
Discharge
Gel Exide A200
AGM Victron Deep
Discharge

Gel Victron Long
Life (OPzV)
Gel Exide A600
(OPzV)
Gel MK battery
AGM Victron Deep
Discharge
Buisjes plaat OPzS
accu’s in semi-float
mode
AGM spiral cell

Buisjes plaat tractie
accu’s of OPzS
accu’s in cyclic
mode

ds5: omvormer frequentie off = 50Hz on = 60Hz

ds 6: Search mode off = uit on = aan

ds 7: AC ingang stroom berenzing: off = 16A on = 30A

Sla de instellingen op in het microprocessor geheugen door DIP switch 8 ‘on’ en daarna weer
‘off’ te schakelen.

EN NL FR DE ES Appendix

21

5.5.3 Voorbeelden

Hieronder enkele voorbeelden van DIP switch instellingen voor stand alone bedrijf
Voorbeeld 1 is de fabrieksinstelling

Belangrijk: Wanneer een paneel is aangesloten wordt de stroomgrens van AC ingang
bepaald door het paneel, en niet door de in de Phoenix Multi opgeslagen waarde.

DS-1 off
DS-2 Paneel on
DS-3 Laadspanning off
DS-4 Laadspanning off
DS-5 Frequentie off
DS-6 Search mode: off
DS-7 AC-in grens off
DS-8 Opslaan

Voorbeeld 1: (fabrieksinstelling)
1 Geen paneel of
afstandsschakelaar
verbonden
2 Geen paneel of
afstandsschakelaar
verbonden
3, 4 GEL 14.4 V
5 Frequentie: 50Hz
6 Search Mode off
7 AC-in grens 16A
8 opslaan: off→ on→ off

→ ←

DS-1 off
DS-2 on
DS-3 off
DS-4 on
DS-5 off
DS-6 off
DS-7 on
DS-8

Voorbeeld 2:
1 Geen paneel of
afstandsschakelaar
verbonden
2 Geen paneel of
afstandsschakelaar
verbonden
3,4 AGM 14,7V
5 Frequentie: 50Hz
6 Search Mode off
7 AC-in grens
8 opslaan: off→ on→ off

→ ←

30A

DS-1 on
DS-2 off
DS-3 on
DS-4 on
DS-5 on
DS-6 on
DS-7 off
DS-8

Voorbeeld 3:
1 Paneel of
afstandsschakelaar
verbonden
2 Paneel of
afstandsschakelaar
verbonden
3, 4 Buisjes plaat 15V
5 Frequentie: 60Hz
6 Search Mode on
7 AC-in grens
8 opslaan: off→ on→ off

→ ←

16A

Sla de instellingen op in het microprocessor geheugen door DIP switch 8 ‘on’ en daarna weer
‘off’ te schakelen.
Bij acceptatie van de settings zullen de ‘Charger’en ‘Alarm’ LED’s knipperen.

6 Onderhoud

De Phoenix Multi Compact vereist geen specifiek onderhoud. Het volstaat alle verbindingen
eenmaal per jaar te controleren. Voorkom dat de Phoenix Multi Compact vochtig wordt en
houd het apparaat schoon.

22

7. FOUTZOEKSCHEMA

Met behulp van onderstaande stappen kunnen de meest voorkomende storingen snel
worden opgespoord.
Voordat testen met de omvormer en/ of acculader worden uitgevoerd dienen de DC­belastingen te worden losgekoppeld van de accu’s en de AC-apparatuur dient te worden
losgekoppeld van de omvormer.

Indien de fout niet opgelost kan worden, raadpleeg uw Victron Energy distributeur.

Probleem Oorzaak Oplossing
De omvormer
werkt niet
wanneer deze
wordt
ingeschakeld
De omvormer
werkt niet

De LED “alarm”
knippert.

De LED “alarm”
knippert.

De LED “alarm”
knippert.

De LED “alarm”
knippert.

De LED “lalarm”
brandt.

De accuspanning is te hoog of
te laag.

Processor staat in uit-mode Ontkoppel de netspanning.

Voor-alarm, alt. 1: de
accuspanning is laag.

Voor-alarm, alt. 2: de belasting
op de omvormer is hoger dan
de nominale belasting.
Voor-alarm, alt. 3: lage
accuspanning en te hoge
belasting.

Voor-alarm, alt. 3:
rimpelspanning op de DC­aansluiting overschrijdt
1,25Vrms.

De omvormer is uitgeschakeld
als gevolg van voortduring van
een van bovenstaande voor­alarm omstandigheden.

Zorg dat de accuspanning
binnen de juiste waarde is.

Schakel de omvormer uit.
Wacht 4 seconden.
Schakel de omvormer weer
aan.
Laad de accu op of controleer
de accu aansluitingen.

Ontkoppel een deel van de
belasting.

Laad de accu’s op, ontkoppel
een deel van de belasting of
plaats accu’s met een hogere
capaciteit. Monteer kortere en/
of dikkere accukabels.
Controleer de dynamo.
Controleer de accukabels en
accuaansluitingen. Wees er
zeker van dat de
accucapaciteit voldoende is,
verhoog deze eventueel.
Zie de bovenstaande
oplossingen

EN NL FR DE ES Appendix

23

een hogere

Probleem Oorzaak Oplossing
De lader werkt
niet

De accu wordt niet
volledig opgeladen.
Een slechte accuaansluiting. Controleer de accuaansluitingen.

De absorptionspanning is op een

De floatspanning is op een

De capaciteit van de accu is te

De interne DC zekering is kapot. Omvormer is defect.
De accu wordt

overladen.
De floatspanning is op een

Een slechte accu. Vervang de accu.

De netspanning of –frequentie is
buiten het bereik.

De thermische onderbreker is
geactiveerd.

Verkeerde laadstroom. Stel de laadstroom in tussen 0,1

verkeerde waarde ingesteld.

verkeerde waarde ingesteld.

groot.

De absorptionspanning is op een
verkeerde waarde ingesteld.

verkeerde waarde ingesteld.

Zorg dat de netspanning
tussen 185 VAC en 265 VAC
komt te liggen en dat de
frequentie overeenkomt met de
instelling.

Reset de 30A thermische
onderbreker.

en 0,2x de accucapaciteit.

Regel de absorptionspanning af
op een goede waarde.

Regel de floatspanning af op een
goede waarde.
Sluit een accu aan met een
kleinere capaciteit en verhoog de
laadstroominstelling.

Regel de absorptionspanning af
op een goede waarde.

Regel de floatspanning af op een
goede waarde.

Een te kleine accu. Reduceer de laadstroom of

De accu staat te warm. Sluit een temperatuursensor aan.
De laadstroom zakt

terug naar 0 zodra
de absrptie fase
ingaat

De accu temperatuur sensor is

24

De accu is oververhit (>50°C) - Plaats de accu in een koelere

stuk

gebruik een accu met
capaciteit.

ruimte

- Verlaag de laadstroom

- Kijk of een van de accucellen
een interne sluitng heeft
Maak het stekkertje van de
temperatuur sensor in de Multi
los.
Reset de Multi door deze uit te
schakelen en na minstens 4
seconden wachten weer aan te
zetten.
Indien de laad functie nu weer
goed is moet de temperatuur
sensor vervangen worden.

8. TECHNISCHE SPECIFICATIES

MultiPlus

PowerControl / PowerAssist ja ja
Maximale doorschakelstroom (A)) 30 30
Minimum PowerAssist stroom (A) 2,7 2,7

OMVORMER

Ingangsspanningsbereik (V DC) 9,5 – 17 19 – 33

Uitgang (1)

Continu vermogen bij 25°C (VA) (3) 2000 2000
Continu vermogen bij 25°C (W) 1600 1600
Continu vermogen bij 40°C (W) 1450 1450
Piek vermogen (W) 3500 4000
Maximaal rendement (%) 93 94
Nullast (W) 10 10
Search mode 3 3
LADER

AC Ingang

Laadspanning 'absorption' (V DC) 14,4 / 28,8
Laadspanning 'float' (V DC) 13,8 / 27,6
Laadspanning 'opslag' (V DC) 13,2 / 26,4
Laadstroom accessoire accu (A) (4) 80 50
Laadstroom startaccu (A) 4
Temperatuur sensor ja
ALGEMEEN
Programmeerbaar relais (5) ja
Beveiligingen (2) a - g

Algemeen

BEHUIZING

Algemeen

Accu-aansluiting M8 bouten
230 V AC-aansluiting WAGO CAGE CLAMP® connector 6 mm², 10 AWG
Gewicht (kg) 12
Afmetingen (hxbxd in mm) 520 x 255 x 125
NORMEN
Veiligheid EN 60335-1, EN 60335-2-29
Emissie / Immuniteit EN55014-1, EN 55014-2, EN 61000-3-3

12/2000/80-30

230V

Uitgangsspanning: 230 VAC ± 2%

Ingangspanning: 187-265 VAC Frequentie: 45-65Hz

Temperatuur bereik: -20 tot +50°C

Vocht (niet condenserend): max 95%

Materiaal & kleur: aluminium (blauw RAL 5012)

24/2000/50-30

230V

Frequentie: 50 Hz ± 0,1%

Power factor: 1

28,8
27,6
26,4

Beschermklasse: IP 21

EN NL FR DE ES Appendix

25

1) Kan worden ingesteld op 60Hz en op 240V

2) Beveiligingen
a. Kortsluiting
b. Overbelasting
c. Accuspanning te hoog
d. Accuspanning te laag
e. Temperatuur te hoog
f. Wisselspanning op de uitgang
g. Ingangsspanning met een te hoge rimpel

3) Niet lineaire belasting, crest faktor 3:1

4) Bij 25°C omgevingstemperatuur

5) Relais instelbaar als algemeen alarm relais, onderspanning alarm of start relais voor een aggregaat

1 CONSIGNES DE SECURITE

Généralités

Lisez toute la documentation fournie avec l'appareil afin de vous familiariser avec les
règles de sécurité avant toute utilisation.
Ce produit a été conçu et testé selon les normes internationales. Cet appareil ne doit être
utilisé que pour l'application à laquelle il est destiné.

ATTENTION : DANGER DE CHOC ELECTRIQUE.

L'appareil est utilisé conjointement avec une source d'énergie permanente (batterie).
Même lorsque l'appareil est hors tension, une tension dangereuse peut être présente sur
les bornes d'entrée et de sortie. Toujours débrancher l'alimentation de courant alternatif
et la batterie avant toute manipulation d'entretien.

Cet appareil ne comprend aucun élément interne pouvant être réparé ou entretenu par
l'utilisateur. Ne jamais retirer le panneau frontal et ne jamais mettre l'appareil en service si
tous les panneaux ne sont pas montés. Tout entretien doit être effectué par un personnel
qualifié.

Ne jamais utiliser l'appareil là où des explosions de gaz ou de poussière peuvent se
produire. Consulter les indications du fabriquant des batteries pour vous assurer de la
compatibilité des batteries avec l'appareil. Les consignes de sécurité du fabriquant des
batteries doivent toujours être respectées.

ATTENTION : Ne jamais soulever de charges lourdes sans aide.

Installation

Lisez attentivement les consignes d'installation avant de mettre l'appareil en service.

Ce produit est classé dans la classe de sécurité I (livré avec prise mise à la terre). Une mise

à la terre permanente doit être réalisée sur les bornes d'entrée et/ou de sortie du
courant alternatif, ou sur la borne de mise à la terre externe.

Si vous suspectez la protection par prise de terre d'être endommagée, l'appareil doit être mis
hors tension et protégé contre toute mise en service involontaire. Adressez-vous à une
personne qualifiée.

Assurez-vous que tous les câbles de raccordement sont équipés de fusibles et disjoncteurs.
Ne jamais remplacer les protections par d'autres d'un Typ différent. Consultez les manuels
pour utiliser protections appropriées.

Avant de mettre l'appareil en service, contrôlez que la source de courant corresponde à la
configuration de l'appareil tel que décrite dans le manuel.

Assurez-vous que l'appareil est utilisé dans les conditions ambiantes correctes. Ne jamais
utiliser l'appareil dans un environnement humide ou poussiéreux.

EN NL FR DE ES Appendix

1

Conservez toujours suffisamment d'espace libre autour de l'appareil pour la ventilation et
assurez-vous que les orifices de ventilation ne sont pas obstrués.

Assurez-vous que la puissance souhaitée ne soit pas supérieure à la capacité de l'appareil.

Transport et stockage

Assurez-vous que les câbles de secteur et de batterie sont déconnectés pour le transport et
le stockage.

Aucune responsabilité ne sera acceptée pour dommages de transport si l'appareil est
transporté dans un autre emballage que celui d'origine.

Stockez l'appareil dans un endroit sec ; la température de stockage doit être comprise entre –
20°C et +60°C.

Consultez le mode d'emploi des batteries en ce qui concerne le transport, le stockage, la
charge et la mise au rebut des batteries.

2

2. DESCRIPTION

2.1 Généralités

Multifonctions

Le Multi Compact doit son nom aux nombreuses fonctions qu'il assure : il rassemble un
convertisseur sinusoïdal puissant, un chargeur sophistiqué à technologie de charge
adaptative et un commutateur de transfert ultra rapide. En plus de ces fonctions de base
le Multi Compact offre de nombreuses caractéristiques avancées décrites ci-dessous, qui
ouvrent la voie vers des applications nouvelles.

Alimentation AC ininterrompue

En cas de coupure secteur ou de déconnexion du quai ou du groupe, le convertisseur du
Multi Compact reprend automatiquement l'alimentation du réseau en sortie. Ce transfert
est si rapide (moins de 20 millisecondes) que le fonctionnement d’ordinateurs ou d’autres
équipements électroniques sensibles raccordés ne seront pas perturbés.

PowerControl – La parade aux puissances limitées du quai ou d'un groupe

Le Multi Compact comporte un chargeur de batterie très puissant qui demande de fortes
intensités aux branchements à quai (près de 8 A en 230 Vac par Multi Compact). Le
tableau de commande Phoenix Multi Control (PMV) permet de limiter la puissance à
fournir par le quai. Le Multi Compact prend alors en compte la demande de puissance AC
en sortie et n'utilisera que l'excédent pour la charge, évitant ainsi toute surcharge du quai
ou d'un groupe électrogène.

PowerAssist – Davantage de puissance que le quai ou le groupe

PowerAssist est une fonction supplémentaire qui distingue le MultiPlus Compact du Multi
Compact. Le MultiPlus travaille en parallèle avec la source d’alimentation (groupe
électrogène, prise de quai…) et permet de doubler la puissance disponible : lorsque la limite
fixée (voir PowerControl) est dépassée le convertisseur du MultiPlus fournit le complément à
partir de la batterie. Il est ainsi possible de faire face à des surcharges momentanées.
Toute puissance excédentaire disponible en entrée est automatiquement utilisée pour la
(re)charge de la batterie.
Note 1: The rating of the generator should be 75% or higher compared to the VA rating of the
MultiPlus Compact. (for ex: a genset of at least 1500 VA will be required to operate in parallel
with a Multi Compact 12/2000/80.
Note 2: The output waveform of a generator can be heavily distorted. In that case the “AC
waveform check” should be disabled.

EN NL FR DE ES Appendix

3

2.2 Chargeur de batterie

Caractéristiques de charge adaptative en 4 étapes : bulk – absorption – float – veille

Le système de gestion de batterie adaptative contrôlé par microprocesseur peut être réglé
pour divers types de batteries. La fonction « adaptative » adapte automatiquement le
processus de charge à l'utilisation de la batterie.

La bonne dose de charge : durée d'absorption variable

Dans le cas d'un léger déchargement de batterie, l'absorption est maintenue réduite afin
d'empêcher une surcharge et une formation de gaz excessive. Après un déchargement
important, le temps d'absorption est automatiquement élevé afin de charger complètement la
batterie.

Prévention des détériorations dues au gazage : Le mode BatterySafe

Si, pour recharger rapidement une batterie, une puissance de charge élevée est associée à
une tension d'absorption élevée, la détérioration due à un gazage excessif sera évité en
limitant automatiquement la progression de la tension, dès que la tension de gazage a été
atteinte.

Moins d'entretien et de vieillissement si la batterie n'est pas utilisée : mode veille

Le mode veille se déclenche lorsque la batterie n'a pas été sollicitée pendant 24 heures. En
mode veille, la tension float est réduite à 2,2 V / cellule (13,2 V pour une batterie de 12 V)
pour minimiser le gazage et la corrosion des plaques positives. Une fois par semaine, la
tension est relevée au niveau d'absorption pour « égaliser » la batterie. Ce procédé empêche
la stratification de l'électrolyte et la sulfatation, causes majeures du vieillissement prématuré
des batteries.

Deux sorties CC pour le chargement de deux batteries

La borne principale CC peut fournir la totalité du courant de sortie. La seconde sortie, prévue
pour la charge d'une batterie de démarrage, est limitée à 4 A et sa tension de sortie est
légèrement inférieure.

Augmentation de la durée de vie de la batterie : compensation de température
La sonde de température, qui est fournie avec le produit, sert à réduire la tension de charge
quand la température de la batterie augmente. Ceci est particulièrement important pour les
batteries sans entretien qui pourraient se dessécher suite à une surcharge.

Plus d'infos sur les batteries et leur charge

Notre livre « Énergie sans limites » donne de plus amples informations sur les batteries et
leur charge. Il est disponible gratuitement sur notre site Web (voir www.victronenergy.com ->
Support et Téléchargements -> Infos techniques générales). Pour plus d'informations sur les
caractéristiques de charge adaptive, veuillez vous référer à la section "Infos techniques
générales" sur notre site Web.

4

3. UTILISATION

3.1 Commutateur On/Off/charger only

Lorsque le commutateur est positionné sur “On” l'appareil fonctionne intégralement.
Le convertisseur est mis en marche et la LED “inverter on” s'allume

Si l'entrée “AC-in” est mise sous tension, l'appareil redirige cette tension sur la sortie “AC­out” si elle est à l’intérieur des limites paramétrées. Le convertisseur est arrêté, la LED
“charger” s'allume et le chargeur se met en marche. Selon le mode de charge du moment
la LED sera allumée permanente (“bulk”, “absorption”), ou en clignotant (“float”).
Si la tension sur “AC-in” est incorrecte elle sera déconnectée et le convertisseur est mis
en marche.
Lorsque le commutateur est positionné sur “charger only” seul le chargeur sera en
service si le courant secteur est présent. Cette tension est également dirigée sur la sortie
“AC-out”.

CONSEIL : Si vous utilisez le Phoenix Multi Compact sur un bateau ou d’une manière
générale sans surveillance, assurez-vous que le commutateur soit en position “charger
only”.
Ceci empêchera la mise en marche du convertisseur en cas de panne secteur, ce qui
viderait les batteries.

3.2 Commande à distance

Il est possible de contrôler l'appareil à distance avec un interrupteur à trois positions ou avec
un tableau de commande Multi Control.
Le tableau de commande MultiPlus Control dispose d'un simple sélecteur rotatif, avec lequel il
est possible de régler le courant maximum de l'entrée CA: Pour configurer correctement les
interrupteurs DIP, consultez la section 5.5.1.

3.3 Mode de charge spécial : égalisation

3.3.1 Égalisation

Les batteries de traction nécessitent une charge d’égalisation régulière. En mode égalisation,
le MultiPlus charge pendant une heure avec une tension surélevée (1 V au-dessus de la
tension d'absorption pour une batterie 12 V et 2 V pour une batterie 24 V). Le courant de
charge est alors limité à 1/4 de la valeur définie. Les LEDs “bulk” et “Absorption”

clignotent par intermitence.

Le mode d'égalisation fournit une tension de charge plus élevée que celle que
peuvent supporter la plupart des appareils consommateurs de CC. Ces derniers
doivent être débranchés avant de commencer un cycle d'égalisation.

3.3.2 Absorption forcée

Dans certaines circonstances, il peut être souhaitable de charger la batterie pendant une
durée précise et à une tension d’absorption particulière. En mode absorption forcée, le
MultiPlus charge à la tension d'absorption normale pendant la durée maximum d'absorption
définie. La LED « Absorption » est allumée.

EN NL FR DE ES Appendix

5

3.3.3 Activation de l'égalisation ou de l'absorption forcée

Le MultiPlus peut être mis sur ces deux positions aussi bien depuis le contrôle à distance que
depuis l’interrupteur du panneau frontal, ce qui fait que tous les interrupteurs (frontal, à
distance et du tableau) sont mis sur “on”, et qu’aucun d’entre eux n'est mis sur “charger only”.
Pour placer le MultiPlus dans cet état, il faut procéder comme suit.

Après le déroulement de cette procédure, si l’interrupteur n'est pas dans la position souhaitée,
il peut être basculé encore une fois rapidement. Cela ne modifiera pas l'état de charge.

REMARQUE: Le basculement de « on » à « charger only » et vice versa, tel qu'il est décrit ci-dessous, doit
être exécuté rapidement. L’interrupteur doit être actionné de manière à ce que la position intermédiaire soit
« ignorée ». Si l’interrupteur reste sur la position “off”, même pour un laps de temps réduit, l’appareil risque
de s’éteindre. Dans ce cas, il faut recommencer la procédure depuis l’étape 1. Un certain degré de
familiarisation est nécessaire pour l'utilisation de l’interrupteur frontal en particulier sur le Compact. Lors de
l'utilisation du tableau de commande à distance, c'est moins important.

Procédure:

1. Vérifier que tous les interrupteurs (c’est à dire, interrupteur frontal, à distance ou du tableau de
commande à distance s’il y en a) sont en position “on”.

2. L'activation de l'égalisation ou l'absorption forcée n'a de sens que si le cycle de charge normal est
terminé (le chargeur est en mode « float »).

3. Pour l’activer:
a. Changer rapidement du mode « on » à « charger only » et laisser l’interrupteur dans cette position entre
1/2 et 2 secondes.
b. Changer rapidement en sens inverse et passer de « chargeur only » à « on », et laissez l’interrupteur
dans cette position pendant environ 1/2 seconde et 2.
c. Changer une nouvelle fois rapidement de "on" à "charger only" et laisser l’interrupteur dans cette
position.

4. Sur les MultiPlus, les trois LEDs « Convertisseur", « Chargeur » et « Alarme » clignoteront maintenant 5
fois.
Si un tableau de contrôle MultiControl est connecté, les trois LEDs de ce tableau “Bulk”, “Absorption” et
“Float” vont aussi clignoter 5 fois.

5. Par la suite, sur le MultiPlus, les LEDs “Bulk”, “Absorption” et “Float” vont chacune s’allumer pendant 2
secondes.
Si un tableau de contrôle MultiControl est connecté, les trois LEDs de ce tableau “Bulk”, “Absorption” et
“Float” vont aussi s’allumer pendant 2 secondes.

6.
a. Si l’interrupteur du MultiPlus est configuré sur « on » alors que la LED « Bulk » est allumée, le chargeur
va commuter sur l’égalisation.
De même, si l’interrupteur du tableau de contrôle du MultiControl est configuré sur « on » alors que la LED
« Bulk » est allumée, le chargeur va commuter en mode égalisation.
b. Si l’interrupteur du MultiPlus est configuré sur « on » alors que la LED « Absorption » est allumée, le
chargeur va commuter en mode absorption.
De même, si l’interrupteur du tableau de contrôle du MultiControl est configuré sur « on » alors que la LED
« Absorption » est allumée, le chargeur va commuter en mode absorption forcée.
c. Si l’interrupteur du MultiPlus est configuré sur « on » après la fin de la séquence des trois LEDs, le
chargeur va commuter en mode « Float ».
De même, si l’interrupteur du tableau de contrôle du MultiControl est configuré sur « on » après la fin de la
séquence des trois LEDs, le chargeur va commuter en mode « Float ».
d. Si l’interrupteur n’a pas été bougé, le MultiPlus restera en mode « charger only » et commutera en mode
"Float"

6

3.4 Indications et signification des voyants LED

LED éteinte
LED clignotante

LED allumée

Convertisseur

inverter
charger

alarm

inverter
charger

alarm

inverter
charger

alarm

inverter
charger

alarm

inverter
charger

alarm

on

off

charger only

on

off

charger only

on

off

charger only

on

off

charger only

on

off

charger only

Le convertisseur est en marche et
alimente les utilisations.
Fonctionnement sur batterie.

Le convertisseur est en marche et
alimente les utilisations.
Pré alarme : Surcharge
Tension batterie basse
Température convertisseur

Le convertisseur est arrêté.
Alarme : Tension batterie trop basse
Température convertisseur
Surcharge
Ondulation résiduelle sur batterie
Trop forte

La tension réseau est transférée et le
chargeur fonctionne en mode bulk ou
absorption.

La tension réseau est transférée et le
chargeur est arrêté.
Le chargeur ne parvient pas à atteindre la
tension de fin de charge
(Mode protection).

(mauvais raccordement !).

EN NL FR DE ES Appendix

7

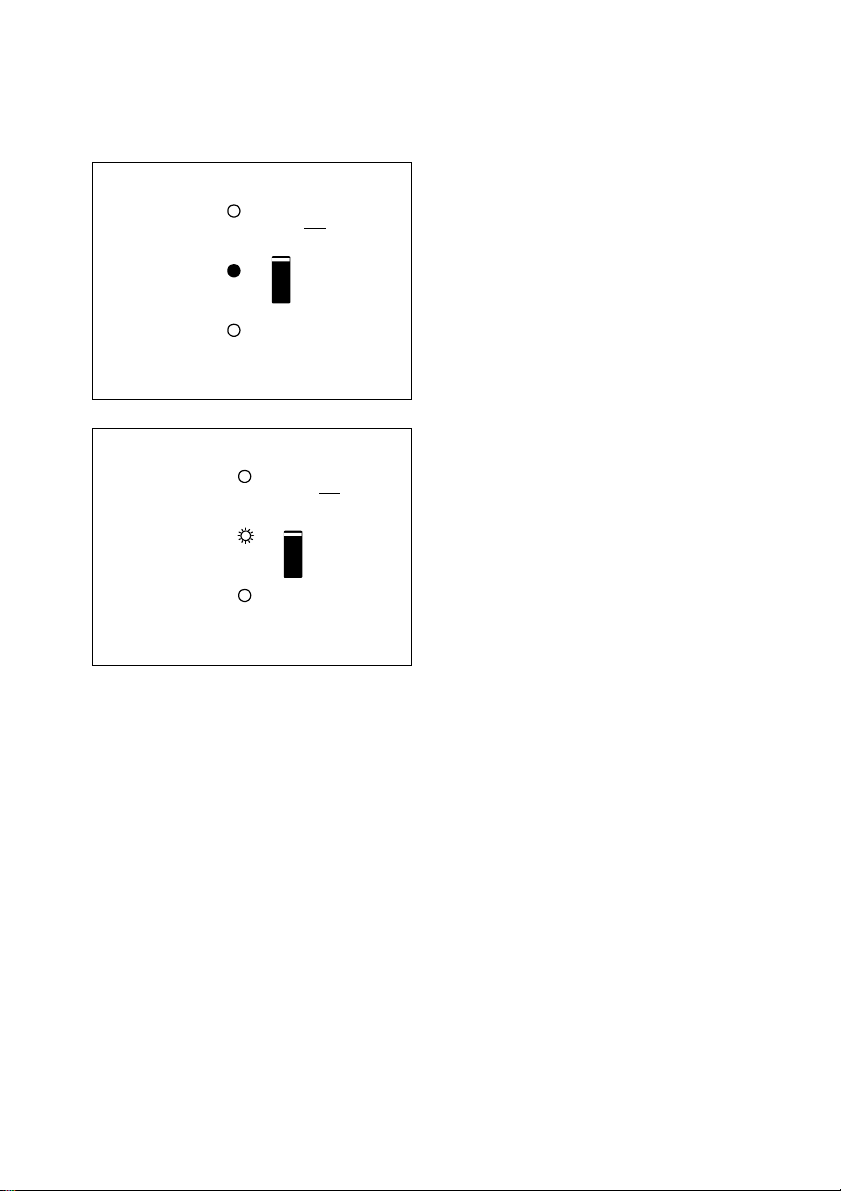

inverter
charger

alarm

inverter
charger

alarm

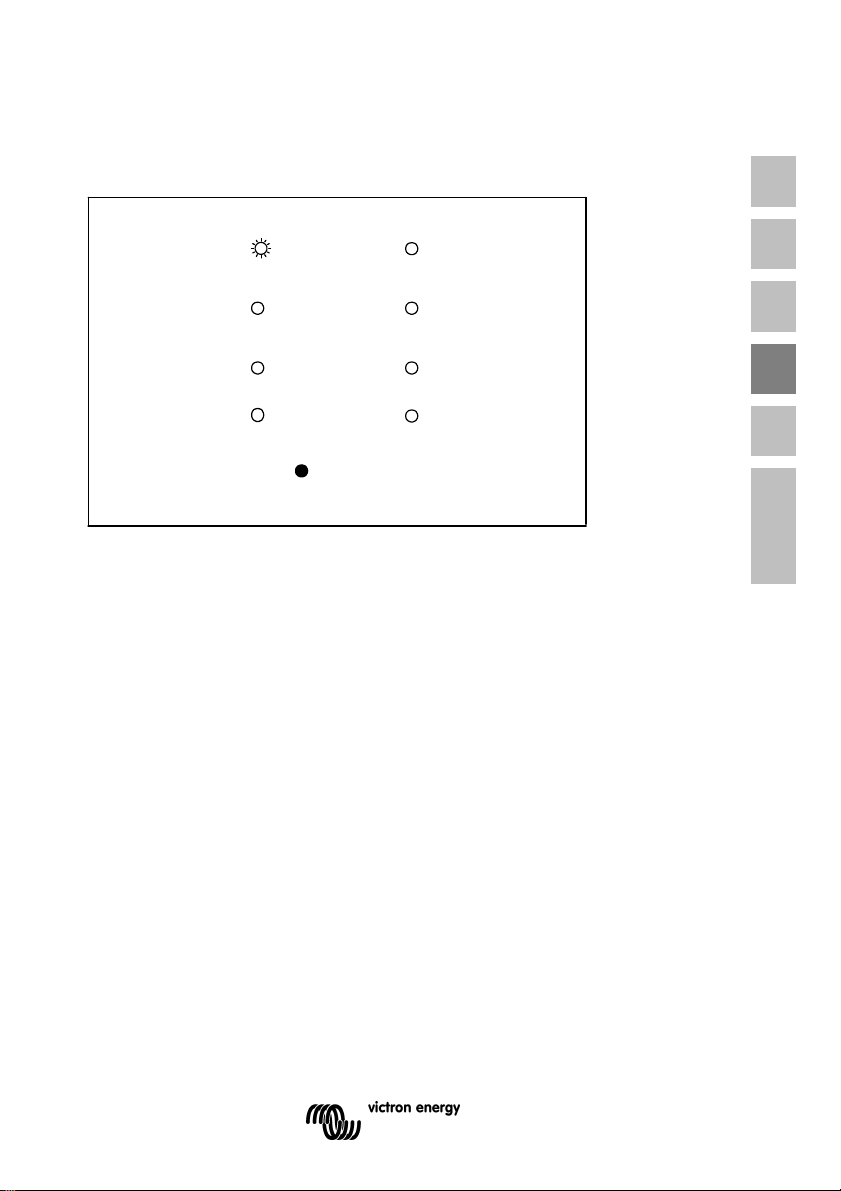

Indications du tableau Phoenix Multi Control (option)

PowerControl

inverter on
overload
low battery
temperature

on

off

charger only

on

off

charger only

La tension réseau est transférée et le
chargeur fonctionne en mode bulk ou
absorption.

La tension réseau est transférée et le
chargeur fonctionne en mode float.

mains on
bulk
absorption
float

on

off

Note: When the LED’s “overload” and “low battery” are on simultaneously, the Multi(Plus) or
Inverter Compact has switched off due to excessive DC ripple voltage.

8

charger only

4. INSTALLATION

Le Phoenix Multi Compact doit être installé par un technicien qualifié.

4.1 Emplacement

Le Phoenix Multi Compact doit être installé dans un endroit sec et bien ventilé, le plus
près possible des batteries. Ménagez autour de l'appareil un espace minimum de 10 cm
pour son refroidissement.

Une température ambiante trop élevée aura pour conséquences :
Moindre durée de vie.
Courant de charge réduit.
Puissance de pointe réduite ou un arrêt total du convertisseur.
Ne jamais placer l'appareil directement au-dessus des batteries.

Le Phoenix Multi Compact est prévu pour montage mural. Voir appendice Error!
Reference source not found.A.
L'appareil peut être monté horizontalement ou verticalement, mais le montage vertical est
préférable. Le refroidissement est meilleur dans cette position.

L'intérieur de l'appareil doit rester accessible même après installation.

Assurez-vous que les câbles de branchement soient équipés de fusibles et disjoncteur.
Maintenir la distance entre le Phoenix Multi Compact et les batteries aussi courte que
possible afin de réduire les pertes de tension dans les câbles.

Pour des raisons de sécurité cet appareil doit être installé dans un
environnement résistant à la chaleur. Ne pas utiliser l’appareil à
proximité de produits chimiques, carburants, objets en matière
plastique, matières textiles, ou toute autre matière sensible à la
chaleur.

EN NL FR DE ES Appendix

9

4.2 Raccordement des câbles de batterie

Pour bénéficier de la puissance maximale de l’appareil, il faut l’utiliser avec des câbles de
section suffisante et des batteries de capacité suffisante. Voir tableaux.

24/2000 12/2000
Section minimale des
câbles batterie (mm²)
 6 m 50 70

24/2000 12/2000
Capacité de batterie
recommandée (Ah)

Remarque : la résistance interne est déterminante si vous utilisez des batteries de petite
capacité. Consultez votre fournisseur ou les chapitres correspondants dans notre livre
"l'Electricité à Bord", en téléchargement libre sur notre site Web.

Danger de courts-circuits :
Utilisez exclusivement des outils isolés.
Ne pas mettre les câbles batterie en contact entre eux.

200 – 500 350 – 1000

10

4.3 Connexion des câbles AC

Ce produit est issu de la classe sécurité I. (livré avec une prise de mise à la terre
de protection). Une liaison permanente à la terre doit être réalisée au niveau

de la ou des prises de raccordement AC ou sur la borne de raccordement
situé sur l’extérieur du boîtier. Voir les instructions suivantes :

Le MultiPlus Compact est équipé d’un relais de mise à la terre (voir appendice

2) qui relie automatiquement le neutre de sortie (N) à la terre en cas
d’absence d’alimentation AC sur l’entrée. Dès qu’une alimentation AC est
présente sur l’entrée le relais de mise à la terre s’ouvre avant la fermeture du
relais de sécurité en entrée. Ce dispositif permet d’assurer le bon
fonctionnement d’un disjoncteur différentiel en sortie.

- Dans une installation fixe avec neutre identifié une liaison permanente à la
terre pourra être réalisée avec le conducteur de terre de l’alimentation AC. Dans
le cas contraire c’est le boîtier qu’il faut relier à la terre.

- Dans une installation mobile (par exemple avec prise de quai, où la position du
neutre est incertaine) la coupure de l’alimentation en entrée coupera également
la liaison à la terre. Dans ce cas le boîtier doit être relié au châssis (du véhicule)
ou à la coque ou plaque de masse (du navire).

- La liaison à la terre du quai décrite ci-dessus est en général déconseillée en
vue des risques de corrosion galvanique. Une bonne solution sera la mise en
place d’un transformateur d’isolement.

EN NL FR DE ES Appendix

11

4.4 Raccordements en option

Un certain nombre de connexions optionnelles sont possibles :
Dévisser les quatre vis sur la partie avant du boîtier et enlever le panneau frontal.

4.4.1 Batterie auxiliaire

Le MultiPlus Compact est équipé d'une connexion (+) pour la charge d'une batterie de
démarrage. Pour le raccordement, voir l'annexe A.

4.4.2 Sonde de température

La sonde de température livrée avec l'appareil peut être utilisée pour corriger la charge en
fonction de la température. La sonde est isolée et doit être montée sur le pôle négatif de la
batterie. Les tensions de sortie par défaut pour les modes Float et Absorption sont à 25º C.
En mode réglages, la correction de température est désactivée.

15.0

14.5

14.0

13.5

13.0

12.5

Volts

12.0

11.5

11.0

10.5

10.0
0 5 10 15 20 25 30 35 40 45 50 55 60

Battery temperature

4.4.3 Tableau de bord à distance et interrupteur on/off à distance

30
29
28
27
26

Volts

25
24
23
22
21
20

L'appareil peut être contrôlé à distance de deux façons :

- Avec un interrupteur externe à trois voies

- Avec un tableau de contrôle Multi

Consultez la section 5.5.1 pour configurer correctement les interrupteurs DIP.

4.4.4. Relais programmable

Le MultiPlus est équipé d'un relais multifonction, qui est programmé par défaut comme relais
d'alarme. Néanmoins, le relais peut être programmé pour tous types d'applications, par
exemple pour démarrer un générateur (Logiciel VEConfigure requis).
Une LED est éclairée à côté des cosses de connexion lorsque le relais est activé (voir S
annexe A).

12

4.4.5 Connexion en parallèle

Le MultiPlus peut être connecté en parallèle avec plusieurs appareils identiques. Pour ce
faire, une connexion est établie entre les appareils par l'intermédiaire de câbles standard
RJ-45 UTP. Le système (un ou plusieurs MultiPlus avec un tableau de commande en
option) devra être configuré en conséquence (voir la section 5).
Dans le cas de MultiPlus connectés en parallèle, les conditions suivantes doivent être
respectées :

- Six appareils maxima peuvent être connectés en parallèle.

- Seuls des appareils identiques doivent être connectés en parallèle.

- Les câbles de raccordement CC entre les appareils doivent être de longueur égale et de section
identique.

- Si un point de distribution CC positif et négatif est utilisé, la section de la connexion entre les
batteries et le point de distribution CC doit être au moins égale à la somme des sections requises pour
les connexions entre le point de distribution et les MultiPlus.

- Placez les MultiPlus à proximité les uns des autres, mais conservez au moins 10 cm d'espace libre
pour la ventilation, en dessous, au-dessus et sur les côtés.

- Les câbles UTP doivent être branchés directement d’un appareil à l’autre (et au tableau de
commande à distance). Les boîtiers de connexion/séparation ne sont pas autorisés.

- Une sonde de température de batterie n’a besoin d’être raccordée qu’à un appareil du système. Si la
température de plusieurs batteries doit être mesurée, vous pouvez également raccorder les sondes
des autres MultiPlus du système (avec au maximum une sonde par MultiPlus). La correction de
température pendant la charge de la batterie intervient lorsque la sonde indique la plus haute
température.

- La sonde de tension doit être raccordée au convertisseur maître (voir la section 5.5.1.4).

- Si plus de trois appareils sont connectés en parallèle dans un système, une clé électronique (dongle)
est nécessaire (voir la section 5).

- Un seul moyen de commande à distance (tableau ou interrupteur) peut être raccordé au système.

4.4.6 Fonctionnement triphasé (voir annexe D)

Le MultiPlus peut être également utilisé dans une configuration triphasée. Pour ce faire, une
connexion est établie entre les appareils par l'intermédiaire de câbles standard RJ-45 UTP
(comme pour le fonctionnement en parallèle). Le système (des MultiPlus avec un tableau de
commande en option) devra être configuré en conséquence (voir la section 5).
Conditions préalables: voir Section 4.4.5.

EN NL FR DE ES Appendix

13

5. CONFIGURATION

5.1 Réglages standard: prêt à l'emploi

À la livraison, le MultiPlus est configuré avec les valeurs d'usine standard. En général, ces
réglages sont adaptés au fonctionnement d'un seul appareil.

Attention: il est possible que la tension de charge des batteries par défaut ne soit pas
adaptée à vos batteries ! Consulter la documentation du fabricant ou le fournisseur des
batteries !

Réglages d'usine standard du MultiPlus

Fréquence du convertisseur 50 Hz
Plage de fréquence d'entrée 45 - 65 Hz
Plage de tension d'alimentation 180 - 265 V CA
Tension du convertisseur 230 V CA
Indépendant / Parallèle / Triphasé indépendant
Mode Recherche off
Relais de terre on
Chargeur on/ off on
Courbe de charge de la batterie adaptative en quatre étapes avec le mode BatterySafe
Courrant de charge 75 % du courant de charge maximum
Gel Victron Deep Discharge (valable aussi

Charge d'égalisation automatique off
Tension d'absorption 14.4 / 28.8 V
Durée d'absorption jusqu'à 8 heures (en fonction de la durée Bulk)
Tension float 13,8 / 27,6 V
Tension de veille 13.2 / 26.4 V (non réglable)
Durée d'absorption répétée 1 heure
Intervalle de répétition d'absorption 7 jours
Protection Bulk on
Limite de courant d'entrée CA 16 A (= limite de courant réglable pour les fonctions

Fonction UPS on
Limiteur de courant dynamique off
WeakAC off
BoostFactor 2
PowerAssist on
Relais programmable Fonction d'alarme

La modification des réglages doit être effectuée par un électricien qualifié.
Lire attentivement les instructions avant d'effectuer les changements.
Les batteries doivent être placées dans un endroit sec et bien aéré lors du
chargement.

pour Victron AGM Deep Discharge)

PowerControl et PowerAssist)

14

5.2 Explication des réglages

Les réglages non explicites sont brièvement décrits ci-dessous. Pour de plus amples
informations, consulter les fichiers d'aide du logiciel de configuration (voir la section 5.3).

Fréquence du convertisseur

Fréquence de sortie si aucune tension CA n'est présente sur l'entrée.
Réglage : 50 Hz; 60 Hz

Plage de fréquence d'entrée

Plage de la fréquence d'entrée acceptée par le MultiPlus. Le MultiPlus se synchronise
avec la fréquence d'entrée CA selon cette plage. La fréquence de sortie est alors égale à
la fréquence d'entrée.
Réglage : 45 – 65 Hz; 45 – 55 Hz; 55 – 65 Hz.

Plage de tension d'alimentation

Plage de la tension acceptée par le MultiPlus. Le MultiPlus se synchronise avec la
tension d'entrée CA selon cette plage. La tension de sortie est alors égale à la tension
d'entrée.
Réglage:
Limite inférieure : 180 – 230 V.
Limite supérieure : 230 – 270 V.

Tension du convertisseur

La tension de sortie du MultiPlus en mode batterie.
Réglage : 210 – 245 V.

Configuration Indépendante / en parallèle / bi-triphasée

En utilisant plusieurs appareils, il est possible de:
Augmenter la puissance totale du convertisseur (plusieurs appareils en parallèle).
Créer un système par phase auxiliaire.
Créer un système triphasé.

Les configurations standard du produit sont prévues pour un fonctionnement indépendant.
Pour un fonctionnement en parallèle, triphasé ou séparé, voir la section 4.4.5 et 4.4.6.

Mode Recherche (Search Mode) (Applicable uniquement pour une configuration
indépendante)
Si le mode Recherche est en position « on », la consommation de puissance en
fonctionnement de non charge se réduit d’environ 70 %. Grâce à ce mode quand le Compact
fonctionne en mode convertisseur, il est arrêté en cas d'absence de charge ou de charge très
faible, puis mis en marche toutes les deux secondes pour une courte période. Si le courant de
charge dépasse le niveau défini, le convertisseur continue à fonctionner. Dans le cas
contraire, le convertisseur s'arrête à nouveau.
Le mode Recherche peut être configuré avec un interrupteur DIP.
Les niveaux de charge du mode Recherche « shut down » (déconnecté) et « remain on »
(allumé) peuvent être configurés avec VEConfigure.
La configuration standard est:
Déconnecté : 40 Watt (charge linéaire)
Allumé: 100 Watt (charge linéaire)

15

EN NL FR DE ES Appendix

AES (Automatic Economy Switch – Interrupteur Automatique Économique)

Au lieu du mode Recherche, le mode AES peut aussi être choisi (à l’aide de VEConfigure
seulement).
Si ce réglage est défini sur « on », la consommation électrique en fonctionnement sans
charge et avec des charges faibles est réduite d'environ 20 %, en « rétrécissant » légèrement
la tension sinusoïdale.
Ce paramètre n'est pas réglable par des interrupteurs DIP.
Applicable uniquement à une configuration indépendante.

Relais de terre (voir l'annexe B)

Avec ce relais (H), le conducteur neutre de la sortie CA est mis à la terre au châssis, lorsque
le relais de réalimentation/sécurité est ouvert. Cela permet le fonctionnement correct des
interrupteurs différentiels sur la sortie.
Si une sortie non reliée à la terre est requise pendant le fonctionnement du convertisseur,
cette fonction doit être désactivée. (Voir également la section 4.5.)
Ce paramètre n'est pas réglable par des interrupteurs DIP.

Courbe de charge de la batterie

La configuration standard est « adaptative en quatre étapes avec le mode BatterySafe ». Voir
la section 2 pour une description.
C'est la courbe de charge recommandée. Consulter les fichiers d'aide du logiciel de
configuration pour en savoir plus sur les autres fonctionnalités.

Type de batterie

Le réglage standard est le plus adapté aux batteries Victron Gel Deep Discharge, Gel Exide
A200 et aux batteries fixes à plaques tubulaires (OPzS). Ce réglage peut être également
utilisé pour beaucoup d'autres batteries : par exemple Victron AGM Deep Discharge et autres
batteries AGM, ainsi que de nombreux types de batterie ouverte à plaques planes. Les
interrupteurs DIP permettent de configurer quatre tensions de charge.

Charge d'égalisation automatique

Cette configuration est destinée aux batteries de traction à plaques tubulaires. Pendant
l’absorption, la limite de tension augmente à 2,83 V/ cellule (34 V pour les batteries de 24 V)
une fois que le courant de charge est réduit à moins de 10 % du courant maximum configuré.
Ce paramètre n'est pas réglable par des interrupteurs DIP.
Voir la « courbe de charge des batteries de traction à plaque tubulaire » dans VeConfigure.

Durée d'absorption

Elle dépend de la durée Bulk (courbe de charge adaptative) pour que la batterie soit chargée
de manière optimale. Si la caractéristique de charge « fixe » est sélectionnée, la durée
d'absorption est fixe. Pour la plupart des batteries, une durée d'absorption maximale de huit
heures est adaptée. Si une tension d'absorption élevée supplémentaire est sélectionnée pour
une charge rapide (possible uniquement pour les batteries ouvertes et à électrolyte liquide !),
quatre heures sont préférables. Avec les interrupteurs DIP, il est possible de configurer huit
ou quatre heures. Pour la courbe de charge adaptative, ce paramètre détermine la durée
d'absorption maximale.

Tension de veille, Durée d'Absorption Répétée, Intervalle de Répétition d'Absorption

Voir la Section 2. Ce paramètre n'est pas réglable avec des interrupteurs DIP.

16

Protection Bulk

Lorsque ce paramètre est défini sur « on », la durée de la charge Bulk est limitée à 10
heures. Un temps de charge supérieur peut indiquer une erreur système (par exemple le
court-circuit d'une cellule de batterie). Ce paramètre n'est pas réglable par des
interrupteurs DIP.

Limite de courant d'entrée CA

Il s'agit de la configuration de la limite de courant qui déclenche l'activation des fonctions
PowerControl et PowerAssist. Le réglage standard est 12 A.
Voir Section 2, le livre « Énergie Sans Limites » ou les nombreuses descriptions de cette
fonction unique sur notre site web www.victronenergy.com.
Remarque: configuration de courant permise la plus faible pour PowerAssist: 2,7A.
(2,7 A par appareil en cas de fonctionnement parallèle)

Fonction UPS

Si ce paramètre est défini sur « on » et que la tension d'entrée CA est défaillante, le
MultiPlus bascule en mode convertisseur pratiquement sans interruption. Le MultiPlus
peut alors être utilisé comme un système d'alimentation sans coupure (UPS) pour les
équipements sensibles, comme les ordinateurs ou les systèmes de communication.
La tension de sortie d’un petit groupe élèctrogène est trop instable ou déformée pour
utiliser cette configuration* – le MultiPlus commuterait continuellement en mode
convertisseur. Pour cette raison, ce paramètre peut être désactivé. Le MultiPlus répondra
alors plus lentement aux écarts de la tension d'entrée CA. Le temps de basculement en
mode convertisseur est donc légèrement plus long, mais cela ne cause aucun impact
négatif pour la plupart des équipements (ordinateurs, horloges ou appareils ménagers).
Recommandation : Désactiver la fonction UPS si le MultiPlus échoue à se synchroniser ou s’il
bascule en permanence en mode convertisseur.

*En général, la configuration UPS peut être laissée sur « on » si le MultiPlus est raccordé à un
générateur avec un « alternateur synchrone AVR » (AVR – Régulateur de tension
automatique).
Le mode UPS pourra être configuré sur « off » si le MultiPlus est raccordé à un générateur
avec un « alternateur régulé par un compensateur synchrone " ou un alternateur asynchrone.

Limiteur de courant dynamique

Conçue pour les groupes électrogènes, la tension CA est générée au moyen d'un
convertisseur statique (appelé groupe électrogène convertisseur). Dans ces groupes, la
vitesse de rotation est contrôlée si la charge est faible : cela réduit le bruit, la consommation
de carburant et la pollution. Un des inconvénients est que la tension de sortie chutera
fortement, ou même sera totalement coupée, dans le cas d'une augmentation brusque de la
charge. Une charge supérieure peut être fournie uniquement après que le moteur a accéléré
sa vitesse.
Si ce paramètre est défini sur « on », le MultiPlus commencera à délivrer plus de puissance à
un faible niveau de sortie du générateur et permettra graduellement à ce dernier d'alimenter
plus, jusqu'à ce que la limite de courant définie soit atteinte. Cela permet au moteur du
groupe électrogène d'accélérer sa vitesse.
Ce paramètre est également souvent utilisé pour les groupes électrogènes « classiques » qui
répondent lentement aux variations brusques de charge.

EN NL FR DE ES Appendix

17

WeakAC (courant alternatif faible)

Une forte déformation de la tension d'entrée peut faire que le chargeur fonctionne moins bien
ou même plus du tout. Si WeakAC est activé, le chargeur acceptera également une tension
fortement déformée, au prix d'une déformation plus importante du courant d'entrée.
Recommandation: activer WeakAC si le chargeur charge mal ou pas du tout (ce qui est plutôt
rare !). De même, activer simultanément le limiteur de courant dynamique et réduire le
courant de charge maximal pour empêcher la surcharge du groupe électrogène si nécessaire.
Ce paramètre n'est pas réglable par des interrupteurs DIP.

BoostFactor

Modifier ce réglage uniquement après avoir consulté Victron Energy ou un technicien formé
par Victron Energy!
Ce paramètre n'est pas réglable par des interrupteurs DIP.

Relais programmable

Par défaut, le relais programmable est configuré comme relais d'alarme, c'est-à-dire que le
relais est désamorcé dans le cas d'une alarme ou d'une préalarme (convertisseur presque
trop chaud, ondulation d'entrée presque trop élevée, tension de batterie presque trop faible).
Ce paramètre n'est pas réglable par des interrupteurs DIP.
Une LED est éclairée à côté des cosses de connexion lorsque le relais est activé (voir S
annexe A).

Logiciel VEConfigure.

Avec un logiciel VEConfigure, le relais peut aussi être programmé dans d’autres buts, comme
par exemple pour fournir un signal de démarrage du générateur

Avec VEConfigure, plusieurs modes d’applications spéciaux de fonctionnement peuvent être
programmés.

Exemple: Une maison ou un bureau connecté au réseau de distribution public, installé avec
des panneaux solaires à stockage d’énergie dans des batteries.
Les batteries sont utilisées pour empêcher un renvoi de l’alimentation au réseau. Pendant la
journée, l’énergie solaire superflue est stockée dans les batteries. Cette énergie est ensuite
utilisée le soir et pendant la nuit. Un manque d’énergie est compensé par le réseau. Le
MultiPlus transforme la tension CC de la batterie en CA. La puissance est toujours inférieure
ou égale à la consommation d’énergie, et pour autant, un renvoi d'alimentation au réseau n'a
pas lieu. En cas de défaillance du réseau, le MultiPlus isole les locaux de celui-ci et ces
derniers deviennent alors autonomes (autosuffisants). Dans ce sens, une installation
d’énergie solaire ou une microcentrale énergétique pour l'électricité et le chauffage peut être
utilisée pour des raisons d’économies dans des zones ayant un réseau peu fiable et/ou des
conditions de renvoi d’énergie financièrement défavorables.

18

5.3 Configuration par ordinateur

Tous les réglages peuvent être modifiés par ordinateur ou via un tableau de commande
VE.Net (à l'exception du relais multifonction et du VirtualSwitch lors de l’utilisation de
VE.Net).
Certains réglages peuvent être changés avec les commutateurs DIP (voir Section 5.2).

Pour modifier les réglages par ordinateur, les conditions suivantes sont requises:

- Logiciel VEConfigureII: peut être téléchargé gratuitement sur notre site
www.victronenergy.com.

- Un câble RJ-45 UTP et la carte d'interface MK2.2b RS-485/RS-232. Si votre ordinateur
ne dispose pas de connexion RS-232, mais qu'il dispose d'un port USB, vous aurez
également besoin d'un câble d'interface RS-232/USB.
Les deux sont disponibles chez Victron Energy.

5.3.1 VE.Bus Quick Configure Setup
VE.Bus Quick Configure Setup est un logiciel qui permet de configurer, de manière

simple, un Compact ou des systèmes avec un maximum de trois Compacts (en parallèle
ou en configuration triphasée). VEConfigureII fait partie de ce programme.
Ce logiciel peut être téléchargé gratuitement sur notre site www.victronenergy.com.
Pour un raccordement à votre ordinateur, un câble RJ-45 UTP et la carte d'interface
MK2.2b RS-485/RS-232 sont requis.
Si votre ordinateur ne dispose pas de connexion RS-232, mais qu'il dispose d'un port
USB, un câble d'interface RS-232/USB sera également nécessaire. Les deux sont
disponibles chez Victron Energy.

5.3.2 VE.Bus System Configurator et clé électronique (dongle)

Pour configurer des applications avancées et/ou des systèmes avec quatre MultiPlus ou plus,
il est nécessaire d'utiliser le logiciel VE.Bus System Configurator. Le logiciel peut être
téléchargé gratuitement sur notre site www.victronenergy.com. VEConfigureII fait partie de ce
programme.
Vous pouvez configurer le système sans clé électronique et l'utiliser pendant 15 minutes (en
mode démonstration). Pour une utilisation permanente, une clé électronique - disponible avec
un coût supplémentaire - est nécessaire.
Pour un raccordement à votre ordinateur, un câble RJ-45 UTP et la carte d'interface MK2.2b
RS-485/RS-232 sont requis.
Si votre ordinateur ne dispose pas de connexion RS-232, mais qu'il dispose d'un port USB,
un câble d'interface RS-232/USB sera également nécessaire. Les deux sont disponibles
chez Victron Energy.

5.4 Configuration avec un tableau de commande VE.Net

Pour ce faire, un tableau de commande VE.Net et le convertisseur VE.Net - VE.Bus sont
requis.
Avec VE.Net, vous pouvez configurer tous les paramètres, à l'exception du relais
multifonction et du VirtualSwitch.

EN NL FR DE ES Appendix

19

5.5 Configuration avec les interrupteurs DIP

Certains réglages peuvent être changés avec les interrupteurs DIP.

Procédure:
a) Mettre le Compact en marche, de préférence déchargé et sans tension CA sur les entrées.
Le Compact fonctionne alors en mode convertisseur.
b) Régler les interrupteurs DIP tel que requis.
c) Sauvegarder les réglages en tournant l’interrupteur Dip 8 sur « on » et ensuite revenir sur
« off ».

5.5.1. Interrupteur DIP 1 et 2

Réglage par défaut : pour faire fonctionner le produit avec l'interrupteur
"On/Off/Charger Only".
ds 1 : “off”
ds 2 : “on”

La configuration par défaut est nécessaire pour utiliser l'interrupteur "On/Off/Charger Only" du
panneau avant.

Configuration pour un fonctionnement à distance avec un tableau de commande Multi :
ds 1 : “on”
ds 2 : “off”

Cette configuration est nécessaire quand un tableau de commande Multi est connecté.
Le tableau de commande Multi Control doit être raccordé à l’un des deux connecteurs RJ48
prises B, voir l’annexe A.

Configuration pour un fonctionnement à distance avec un interrupteur 3 voies :
ds 1 : “off”
ds 2 : “off”

Cette configuration est nécessaire quand un interrupteur 3 voies est connecté.
Cet interrupteur 3 voies doit être raccordé à la borne L, voir annexe A.

Un seul contrôle à distance peut être connecté, c'est-à-dire, un interrupteur ou un
tableau de commande à distance.
Dans les deux cas, l'interrupteur sur le produit lui-même devrait être sur "on".

5.5.2. Interrupteur DIP 3 à 7

Ces interrupteurs DIP peuvent être utilisés pour configurer:

- La tension de charge de la batterie et le temps d’absorption

- Fréquence du convertisseur

- Mode Recherche

- Limite de courant d’entrée 16 A ou 30 A.

20

ds3-ds4 : Configuration des tensions de charge

ds3-ds4

dS3 = off
dS4=off
(standard)

dS3=on
dS4=off

dS3 = off
dS4=on

dS3=on
dS4=on

Tension
Absorption

14.4

28.8

57.6

14.1

28.2

56.4

14.7

29.4

58.8

15.0

30.0

60.0

Tension
Float

13.8

27.6

55.2

13.8

27.6

55.2

13.8

27.6

55.2

13.8

27.6

55.2

Tension
Veille

13.2

26.4

52.8

13.2

26.4

52.8

13.2

26.4

52.8

13.2

26.4

52.8

Temps
Absorption
(heures)

8

8

5

6

Convient pour

Gel Victron Deep
Discharge
Gel Exide A200
AGM Victron
Deep Discharge
Gel Victron Long
Life (OPzV)
Gel Exide A600
(OPzV)
Batterie Gel MK
AGM Victron
Deep Discharge
Batteries de
traction à
plaques
tubulaires ou
OPzS en mode
semi-float
AGM Spiral Cell
Batteries de
traction à
plaques
tubulaires ou
OPzS en mode
cyclique

Les batteries ayant un contenu antimoine élevé peuvent être chargés de manière habituelle
avec une tension d’absorption plus faible que celles qui ont un contenu antimoine faible.
(Merci de se rapporter à notre livre « Électricité à Bord », téléchargeable sur notre site
www.victronenergy.com pour plus de détails et suggestions sur les chargements de
batteries). Contacter le fournisseur de batterie pour des tensions de charges adaptées et
changer la configuration de la tension (avec VEConfigure) si cela est nécessaire.
La configuration du courant de charge par défaut est de 75 % du courant de charge
maximum. Le courant sera trop élevé pour la plupart des applications.
Pour la plupart des types de batterie le courant de charge optimum est 0.1-0.2 fois la capacité
de la batterie.

ds5 : Fréquence du convertisseur off = 50 Hz on = 60 Hz

ds6 : Mode Recherche off = off on = on

ds7 : Limite de courant d'entrée CA off = 16 Amp on = 30 Amp

Sauvegarder les réglages en tournant l’interrupteur Dip 8 sur « on » et ensuite revenir sur
« off ».

EN NL FR DE ES Appendix

21

5.5.3 Exemples de configuration

L'exemple 1 illustre le réglage d'usine (puisque les réglages d'usine sont effectués par
ordinateur, tous les interrupteurs DIP d'un nouvel appareil sont réglés sur « off », sauf pour
DS-2).

DS-1 option tableau
DS-2 option tableau
DS-3 Tension de charge off
DS-4 Tension de charge off
DS-5 Fréquence
DS-6 Mode Recherche off
ds-7 Limite AC-in
DS-8 Configuration Veille

Exemple 1 : (configuration d’usine)
1 Aucun tableau de contrôle ou
interrupteur à distance
connecté
2 Aucun tableau de contrôle ou
interrupteur à distance
connecté
3, 4 GEL 14.4 V
5 Fréquence : 50 Hz
6 Mode Recherche off
7 Limite AC-in 16 Amp
8 Configuration veille : off→ on→ off

off
on

off

off

→ ←

DS-1 off
DS-2 on
DS-3 off
DS-4 on
DS-5 off
DS-6 off
DS-7 on
DS-8

→ ←

Exemple 2
1 Aucun tableau de contrôle
ou interrupteur à distance
connecté
2 Aucun tableau de contrôle
ou interrupteur à distance
connecté
3,4 AGM 14,7 V
5 Fréquence : 50 Hz
6 Mode Recherche off
7 Limite AC-in 30 Amp
8 Configuration veille :
off→ on→ off

DS-1 on
DS-2 off
DS-3 on
DS-4 on
DS-5 on
DS-6 on
DS-7 off
DS-8

Exemple 3
1 Aucun tableau de
contrôle
ou interrupteur à
distance connecté
2 Aucun tableau de
contrôle ou interrupteur à
distance connecté
3, 4 Plaque tubulaire 15 V
5 Fréquence : 60Hz
6 Mode Recherche on
7
8 Configuration veille :
off→ on→ off

→ ←

Limite AC-in 16 Amp

Sauvegarder les configurations (DS3-DS7) en changeant l’interrupteur ds-8 de off à on, et
ensuite remettre sur off.
Les LEDs ‘chargeur’ et ‘alarme’ vont clignoter pour indiquer que les réglages ont été
acceptés.

6. MAINTENANCE

Le Compact ne nécessite aucune maintenance particulière. Il suffit de vérifier les
raccordements une fois par an. Éviter l'humidité et l'huile/suie/vapeur, et conserver l'appareil
propre.

22

7. TABLEAU DE RÉSOLUTION DES PANNES

Faire comme suit pour une détection rapide des pannes fréquentes.
Les charges CC doivent être déconnectées des batteries et les charges CA doit être
déconnectées du convertisseur avant que le convertisseur et/ou le chargeur de batterie
ne soit testé.

Consulter le fournisseur Victron Energy si la panne ne peut pas être résolue.

Problème

Le convertisseur
ne fonctionne pas
correctement
quand il est
allumé.

Le convertisseur a
du mal à
fonctionner.

La LED alarme
clignote.

La LED alarme
clignote.

La LED alarme
clignote.

La LED alarme
clignote

La LED alarme
clignote par
intermittence.

La LED alarme
est allumée

Cause

La tension de batterie est trop
élevée ou trop faible.

Le processeur n’est pas en
mode fonctionnement.

Préalarme alt : 1. La tension
d’entrée CC est faible.

Préalarme alt : 2. La
température ambiante est trop
élevée.

Préalarme alt : 3. La charge du
convertisseur est plus élevée
que la charge nominale.

Préalarme alt : 4. La tension
d'ondulation sur l’entrée CC
dépasse 1,5 V rms.

Préalarme alt : 5. La tension
de batterie est faible et la
charge est trop élevée.

Le convertisseur a coupé la
préalarme suivante.

Solution

S'assurer que la tension de
batterie correspond à la valeur
correcte.

Déconnecter la tension secteur.
Commuter l’interrupteur off,
attendre 4 secondes.
Commuter l’interrupteur sur on.

Charger la batterie ou vérifier les
raccordements de batterie.

Installer le convertisseur dans un
environnement frais et bien
ventilé ou réduire la charge.

Réduire la charge.

Vérifier les raccordements et les
bornes de la batterie.
Vérifier la capacité de batterie :
augmenter si nécessaire.

Charger les batteries, réduire la
charge, ou installer des batteries
d'une capacité supérieure.
Installer des câbles de batterie
plus courts et/ou plus épais.

Vérifier le tableau pour le mode
d’action approprié.

EN NL FR DE ES Appendix

23

l'entrée CA n'est pas dans la plage

charge de la batterie

Problème Cause Solution
Le chargeur ne
fonctionne pas.

La batterie n'est pas
complètement
chargée.

La batterie est
surchargée.

La tension ou la fréquence de

définie.

Le disjoncteur thermique s’est
déclenché.

Courant de charge incorrect. Régler le courant de charge sur

Connexion de la batterie
défaillante.
La tension d'absorption a été
définie sur une valeur incorrecte.

La tension float a été définie sur
une valeur incorrecte.

Le fusible interne CC est
défectueux.
La tension d'absorption a été
définie sur une valeur incorrecte.

La tension float a été définie sur
une valeur incorrecte.
Batterie défaillante. Remplacer la batterie.

Vérifier que la tension d’entrée
est bien entre 185 V CA et 265 V
CA, et que la fréquence
correspond à la configuration.

Reconfigurer le disjoncteur
thermique de 16 A.

une valeur entre 0,1 et 0.2 fois la
capacité de la batterie.
Vérifiez les bornes de la batterie.

Régler la tension d'absorption sur
une valeur correcte.

Régler la tension float sur une
valeur correcte.

Convertisseur endommagé.

Régler la tension d'absorption sur
une valeur correcte.

Régler la tension float sur une
valeur correcte.

La batterie est trop petite. Réduire le courant de charge ou

La batterie est trop chaude. Connecter une sonde de

Le courant de

est passé à 0 quand
la tension
d’absorption est
atteinte.

24

Alt. 1: Surtempérature batterie
(> 50° C).

Alt 2 : Sonde de température de
batterie défectueuse.

utiliser une batterie avec une
capacité supérieure.

température.

- Laisser refroidir la batterie

- Installer la batterie dans un
environnement frais.

- Rechercher les cellules court­circuitées.
Débrancher la sonde de
température de la batterie du
MultiPlus.
Reconfigurer le MultiPlus en le
commutant sur off, puis attendre
4 secondes et commuter encore
sur on.
Si maintenant le MultiPlus charge
normalement, la sonde de
température de la batterie est
défectueuse et doit être changée.

Courant minimum Power Assist (A)

2,7 2,7

Puissance de sortie cont. à 25

C (VA) (3)

2000 2000

Puissance de sortie continue à 25 º (W)

1600 1600

recherche (W)

Tension

de charge 'absorption' (V CC)

14,4 / 28,8

28,8

Mode veille (V CC)

13,2 / 26,4

26,4

Protection (2)

a - g

Poids (kg)

12

Dimens

ions (H x L x P en mm)

520 x 255 x 125

8. CARACTERISTIQUES TECHNIQUES

MultiPlus

PowerControl / PowerAssist Oui
Commutateur de transfert (A) 30 30

CONVERTISSEUR

Plage de tension d'entrée (V CC)

Sortie

Puissance de sortie continue à 40°C (W)
Puissance de pointe (W)
Efficacité maximale (%)
Puissance de charge zéro (W)
Puissance de charge zéro en mode

CHARGEUR

Entrée CA

Tension de charge 'float' (V CC)

Courant de charge batterie maison (A) (4)
Courant de charge batterie démarrage (A)
Sonde de température de batterie

GÉNÉRAL
Relais programmable (5)

12/2000/80-30

230V

9,5 – 17 19 – 33

Tension de sortie : 230 VCA ± 2%

Fréquence : 50 Hz ± 0,1% (1)

1450 1450
3500 4000

93 94
10 10

3 3

Plage de tension d'alimentation : 187-265 VCA

Fréquence d'entrée : 45 – 65 Hz

13,8 / 27,6

80 50

24/2000/50-30

230V

Oui

Facteur de puissance: 1

27,6

4

Oui

Oui

EN NL FR DE ES Appendix

Caractéristiques communes

BOÎTIER

Caractéristiques communes

Raccordement batterie
Connexion 230 V CA

NORMES

Sécurité
Émission/Immunité

Plage de Température de fonctionnement : -20 à

+50° C (refroidissement par ventilateur)

Humidité (échappement libre) : maxi 95%

Plage de Température de fonctionnement : -20 à

+50° C (refroidissement par ventilateur)

Humidité (échappement libre) : maxi 95%

M8

WAGO CAGE CLAMP® connector 6 mm², 10 AWG

EN 60335-1, EN 60335-2-29

EN55014-1, EN 55014-2, EN 61000-3-3

25

1) Peut être réglé sur 60 Hz et 240 V

2) Protection

a. Court-circuit de sortie

b. Surcharge

c. Tension de batterie trop élevée

c. Tension de batterie trop faible

e. Température trop élevée

f. 230 V CA sur sortie convertisseur

g. Ondulation de tension d'entrée trop élevée

3) Charge non linéaire, facteur de crête 3:1

4) À une atmosphère de 25º C

5) Relais programmable qui peut être configuré en alarme générale, sous-tension CC ou en fonction de

signal du démarrage groupe électrogène.

26

1. SICHTERHEITSHINWEISE

Allgemein

Lesen sie bitte zunächst die mitgelieferte Dokumentation sorgfältig durch. Machen Sie
sich mit den Sicherheitshinweisen und den zugehörigen Anweisungen vertraut bevor
Sie das Produkt in Betrieb nehmen.
Das Produkt wurde in Übereinstimmung mit den geltenden internationalen Vorschriften
entwickelt, gebaut und erprobt.
Nutzen Sie das Gerät ausschließlich für den vorgesehen Anwendungsbereich.

WARNUNG: ES BESTEHT STROMSCHLAG GEFAHR.

Das Produkt wird zusammen mit einer ständigen Energiequelle (Batterie) genutzt. Auch
wenn die Geräte ausgeschaltet sind, kann an den Eingangs / Ausgangs – Anschlüssen
Spannung anliegen. Schalten Sie immer den Wechselstrom – Eingang aus, und lösen
Sie die Batterieanschlüsse bevor Sie mit Wartungsarbeiten beginnen.

Das Produkt enthält keine wartungsbedürftigen Teile. Öffnen Sie die Frontplatte nicht,
und nehmen Sie das Gerät nur in Betrieb, wenn alle Gehäusepaneele fest eingebaut
sind. Wartungsarbeiten sollten ausschließlich durch qualifiziertes Servicepersonal
ausgeführt werden.

Nutzen Sie das Gerät niemals an Orten wo Gefahr für Staub und/oder Gas Explosionen
besteht. Beachten Sie die Herstellerangaben der Batterie um sicher zu sein, dass die
gewählte Batterie für den Betrieb mit dem Gerät geeignet ist. Die Sicherheitsempfehlungen
des Herstellers sollten immer beachtet werden.

WARNHINWEIS: Heben sie schwere Gräte nie ohne Hilfe.

Einbau

Lesen die Herstelleranweisungen vor Beginn der Einbauarbeiten.

Dieses Gerät gehört zur Sicherheitsklasse I (aus Sicherheitsgründen mit
Erdungsanschlüssen). Die Wechselstromanschlüsse müssen aus Sicherheitsgründen

mit nicht abschaltbaren Erdungsanschlüssen versehen sein. Ein Weiterer
Erdungsanschluss ist außen am Gehäuse angebracht. Falls der Verdacht besteht, dass

die Erdung des Gerätes beschädigt ist, sollte es abgeschaltet werden. Dabei ist
sicherzustellen, dass es nicht unbeabsichtigt wieder eingeschaltet werden kann. Nehmen
Sie Kontakt mit dem qualifiziertem Service-Fachmann auf.

Sorgen Sie dafür, dass die Anschlusskabel mit Sicherungen und Unterbrechungsschaltern
ausgerüstet sind. Tauschen Sie Schutzkomponenten nie gegen solche anderer Bauart aus.
Lesen Sie die das Handbuch zur korrekten Bestimmung von Ersatzteilen.

Vor dem Einschalten sollten Sie prüfen, ob die Stromquelle den im Handbuch spezifizierten
Angaben für das Produkt entspricht.

EN NL FR DE ES Appendix

1

Stellen Sie sicher, dass das Gerät im Rahmen korrekter Betriebsbedingungen betrieben
wird. Betreiben Sie es nie in nasser oder staubiger Umgebung. Gewährleisten Sie immer
genügend Lüftungsfreiraum um das Gerät herum, und blockieren Sie nicht die
Lüftungsöffnungen. Installieren Sie das Gerät in einer hitzbeständigen Umgebung. Stellen
Sie deshalb sicher, dass sich weder Chemikalien, brennbare Kunststoffe, Vorhänge oder
andere Textilien in unmittelbarer Nähe zum Einbauort befinden.

Stellen Sie sicher, dass das Gerät im Rahmen korrekter Betriebsbedingungen betrieben
wird. Betreiben Sie es nie in nasser oder staubiger Umgebung. Gewährleisten Sie immer
genügend Lüftungsfreiraum um das Gerät herum, und blockieren Sie nicht die
Lüftungsöffnungen. Installieren Sie das Gerät in einer hitzbeständigen Umgebung. Stellen
Sie deshalb sicher, dass sich weder Chemikalien, brennbare Kunststoffe, Vorhänge oder
andere Textilien in unmittelbarer Nähe zum Einbauort befinden.

Vergewissern Sie sich, dass die erforderliche Systemspannung die Leistungsgrenzen
dieses Produktes nicht übersteigt

Transport und Lagerung

Gewährleisten Sie dass bei Transport und Lagerung des Produktes die Netz-Zuleitungen
und Batteriekabel abgeklemmt sind.

Für Transport der Geräte in anderen als den Originalverpackungen kann keine Haftung
übernommen werden.

Lagern Sie das Produkt in trockenen Räumen bei Temperaturen zwischen –20°C und 60°C.

Beachten Sie hinsichtlich Transport, Lagerung und Entsorgung die Hinweise des
Batterieherstellers.

2

2. BESCHREIBUNG

2.1 Allgemeines

MultiPlus Compact-Funktionalitäten

Der Name MultiPlus Compact bezeichnet die vielfältigen Leistungsbereiche, die das
Gerät abdecken kann. Ein leistungsstarker Sinus Wechselrichter, ein hervorragendes
Batterieladegerät mit anpassungsfähiger Ladetechnologie und ein praktisch
unterbrechungsfreier Wechselstrom – Übergangsschaltgerät zusammengefasst in
einem kompakten Gehäuse. Neben diesen Haupt-Funktionen hat das MultiPlus
Compact weitere fortschrittliche Leistungsmerkmale, die neue Anwendungsfelder wie
nachstehend beschrieben eröffnen.

Automatische und unterbrechungsfreie Umschaltung

Bei einer Unterbrechung der Stromversorgung oder beim Abschalten des Generators
schaltet MultPlus sofort in den Wechselrichterbetrieb und versorgt so die
angeschlossenen Verbraucher. Das geschieht so schnell (weniger als 20
Millisekunden), dass z.B. der Betrieb von Computern oder anderem elektronischen
Gerät störungsfrei weiterläuft (Unterbrechungsfreie Leistungsversorgung – UPS
Funktionalität).

Parallel- und Dreiphasenbetrieb

Bis zu sechs Geräte können parallel geschaltet werden um höhere Ausgangsleistung
zu erhalten.
Ebenso ist Dreiphasenbetrieb möglich.

PowerControl – größtmögliche Nutzung bei begrenztem Generator- oder Landstrom
Über das Multi Control Paneel kann ein maximaler Land- oder Generatorstrom eingestellt
werden.
MultiPlusCompact berücksichtigt dann andere anliegende Wechselstrombelastungen und
nutzt nur den überschüssigen Strom zur Batterieladung. Dadurch wird der Generator oder
der Landanschluss vor Überlastung geschützt.

PowerAssist – Erweiterte Nutzungs-Möglichkeiten von Bordgenerator und
Landanschluss

Mit dieser Funktionalität erhält das Prinzip PowerControl eine weitere Dimension: mit
MultiPlus Compact kann die Leistung anderer Spannungsquellen ergänzt werden. Wenn
Belastungsspitzen wie häufig nur kurzzeitig auftreten, kann die Generatorgröße reduziert
werden oder mit dem typischerweise begrenzten Landstrom kann mehr erreicht werden. Bei
abnehmender Belastung steht dann wieder Leistung zur Batterieladung bereit.

Programmierbares Relais
Das MultiPlus hat ein programmierbares Mehrfunktionsrelais, das in der Grundeinstellung
als Alarm Relais arbeitet. Dieses Relais kann jedoch für eine Vielzahl von Zusatz­Funktionen programmiert werden, wie z.B. als Startrelais für einen Generator.

EN NL FR DE ES Appendix

3

2.2 Batterieladegerät

Adaptive 4-stufige Ladecharakteristik: Konstantstrom-(“bulk”) Phase,
Konstantspannungs-(„absorption“) Phase, Ladeerhaltungsspannungs-(„float“)
Phase, Lagerspannungs-(„storage“) Phase

Das durch Mikroprozessoren gesteuerte Batterieladungssystem kann den unterschiedlichen
Batteriebauarten angepasst werden. Der Ladeprozess wird über eine adaptive Steuerung
der Batterienutzung angepasst.

Die richtige Ladungsmenge: angepasste Konstantspannungszeit

Bei nur geringen Entladungen wird die Konstantstromzeit reduziert, um eventueller
Überladung und damit verbundener stärkerer Gasentwicklung vorzubeugen. Andererseits
wird nach einer Tiefentladung die Konstantstromphase automatisch so verlängert, dass
wieder eine Volladung erreicht wird.

Verhinderung von Schäden durch übermäßige Gasentwicklung: Batterieschonmodus

Um die Ladezeit zu verkürzen, wird ein möglichst hoher Ladestrom in Verbindung mit einer
hohen Konstantspannung angestrebt. Damit aber eine übermäßige Gasentwicklung gegen
Ende der Konstantstromphase vermieden wird, wird die Geschwindigkeit des
Spannungsanstiegs begrenzt, sobald die Gasungsspannung erreicht wird.

Weniger Wartung und Alterung im Ruhezustand der Batterie: der Lager-Modus

Der Lager-Modus wird immer dann aktiviert, wenn innerhalb von 24 Stunden keine
Entladung erfolgt ist. Im Lagerungsmodus wird die Ladeerhaltungsspannung dann auf
2,2 V/Zelle (13,2 V für eine 12 V-Batterie) gesenkt, um Gasentwicklung und eine Korrosion
an den positiven Platten zu minimieren. Einmal pro Woche wird die Spannung auf den
Level der Gasungsspannung ’erhöht'. Dadurch wird eine Art Ausgleichsladung erzielt, die
die Elektrolytschichtung und die Sulfatierung - die beiden Hauptgründe für vorzeitigen
Batterieausfall - verhindert.

Zwei Gleichstromausgänge zum Laden von zwei Batterien

Der Haupt-Gleichstromanschluss kann die Versorgung des kompletten Ausgangsstroms
übernehmen. Der zweite Ausgang - z.B. zur Ladung der Starterbatterie - ist auf 4 A
begrenzt und ist auf eine geringfügig niedrigere Ausgangsspannung eingestellt.

Verlängerung der Lebensdauer der Batterie: Temperaturkompensation
Der Temperatursensor (mit dem Produkt mitgeliefert) dient zur Reduzierung der
Ladespannung bei Anstieg der Batterietemperatur. Dies ist besonders bei wartungsfreien
Batterien von Bedeutung, da mit diesem Sensor eine Austrocknung durch Überladung
verhindert wird.

4

Mehr zu Batterien und deren Ladung

Unser Buch ‚Energy Unlimited’ (uneingeschränkte Energie) bietet weitere Informationen
zu Batterien und Batterieladung. Es ist kostenlos auf unserer Website erhältlich (siehe
www.victronenergy.com -> ‚Support & Downloads’ -> General Technical Information).
Nähere Einzelheiten über die adaptive Ladekennlinie finden Sie unter „Technische
Daten“ auf unserer Website.

EN NL FR DE ES Appendix

5

3. BETRIEB

3.1 Schalter für “Ein / Aus/ Nur Ladebetrieb”

In der Stellung "on", arbeitet das Produkt. Der Wechselrichter nimmt seinen Betrieb auf und
die LED “Inverter on” leuchtet.

Ein Wechselstrom, der am “AC in” Eingang anliegt wird, wenn die Eigenschaften das
zulassen, auf den Ausgang "AC out" durchgeschaltet. Der Wechselrichter schaltet ab, die
"mains on" LED leuchtet, und das Ladegerät beginnt zu laden. Die "bulk", "absorption" oder
"float" LEDs leuchten je nach augenblicklicher Ladestufe.

Wenn die Spannung am “AC-in” Eingang zurückgewiesen wird, beginnt der Wechselrichter
zu arbeiten.

Wenn der Schalter auf “charger only” gesetzt wird, arbeitet ausschließlich der Lader-Teil
des Multi (vorausgesetzt eine Stromversorgung liegt an). Auch in dieser Betriebsart wird die
Eingangsspannung auf den “AC out”-Ausgang durchgeschaltet.

BEACHTE:

Wenn nur die Lader-Funktion benötigt wird, sollte sichergestellt sein, dass der Schalter auf
der “charger only” Position steht. Dies verhindert, dass bei äußerem Spannungsausfall die
Wechselrichter-Funktion einschaltet. So können bei Spannungsausfall die Batterien nicht
unbeabsichtigt entladen werden.

3.2 Fernbedienung

Fernbedienung ist über einen Drei-Wege-Schalter oder über ein MultControl Paneel
möglich.
Das MultiControl Paneel hat einen Drehknopf mit dem die maximale Ladestromstärke des
Wechselstromeingangs eingestellt werden kann. Die zugehörigen DIP-Schalter­Einstellungen finden Sie in Abschnitt 5.5.1.

3.3 Ladungsausgleich und erzwungene Absorption

3.3.1 Ladungsausgleich

Traktionsbatterien verlangen regelmäßige Aufladung. Im Ausgleichsmodus lädt das
MultiPlus mit erhöhter Spannung über eine Stunde (1V oberhalb der Ausgleichsspannung
bei einer 12 V Batterie, 2 V bei einer 24 Batterie) Der Ladestrom wird dabei auf ¼ des
Normalwertes begrenzt.

Bei der Ausgleichsladung liegt eine höhere Spannung an, als die meisten
Verbraucher vertragen. Diese Verbraucher sollten vom Netz getrennt
werden, bevor die Ausgleichsladung erfolgt.

6

3.3.2 Erzwungene Konstantspannung

Unter bestimmten Umständen kann es sinnvoll sein, die Batterie für eine festgesetzte
Zeit mit der Konstantspannung zu laden. Hierbei wird die normale Konstantspannung
über ein festgesetztes Zeitintervall beibehalten. Die “absorption” LED brennt.

3.3.3 Aktivierung von Ausgleichsladung und erzwungener
Konstantspannungsphase

Das MultiPlus kann sowohl über die Fernbedienung als auch mit dem Frontschalter am
Gehäuse in diese Betriebsarten geschaltet werden. Voraussetzung ist, dass das alle
Schalter auf „on“ stehen und kein Schalter auf „charger only“ eingestellt ist. Wenn das
MultiPlus in dieser Betriebsart arbeiten soll, ist die nachstehende Anweisung zu
befolgen:

Falls der Schalter sich nach diesem Schritt nicht in der geforderten Position befindet,
kann er durch schnelles Umschalten einmalig umgeschaltet werden. Dies ändert nicht
den Ladestatus.

Beachte: Das Umschalten von “on” auf “charger only” und umgekehrt muss schnell
erfolgen. Der Schalter muss schnell über die vorherigen Einstellungen hinweggedreht
werden. Wenn der Drehschalter auch nur kurzzeitig in der „off“ Position verharrt,
besteht das Risiko der vollständigen Abschaltung. Dann muss der Vorgang komplett
wiederholt werden. Eine gewisse Eingewöhnung ist erforderlich insbesondere dann,
wenn nur der Gehäuse Frontschalter benutzt wird. Die entsprechende Bedienung mit
dem Fernbedienungspaneel ist einfacher.

Vorgehensweise:

1. Überprüfen Sie ob alle Schalter d.h. Frontschalter am Gehäuse, Fernbedienungsschalter und
Drehknopf am Fernbedienungspaneel in der “on” Position sind.

2. Die Ausgleichsladung oder die erzwungene Konstantstromphase sind nur dann sinnvoll, wenn die
vorausgegangene Normalladung vollständig abgeschlossen wurde (die “float“ Anzeige ist aktiv).

3. Zur Aktivierung:
a. Schalten Sie schnell von “on” auf “charger only” und halten Sie den Schalter für ½ bis 2 s in dieser
Position.
b. Schalten Sie schnell zurück von “charger only” auf “on” und halten Sie den Schalter für ½ bis 2 s in
dieser Position.
c. Schalten Sie nochmals schnell von “on” auf “charger only” und halten Sie den Schalter für ½ bis 2 s in
dieser Position.

4.An den MultiPlus werden die drei LEDs “Bulk”, “Absorption” und “Float” 5 mal blinken.
Wenn ein MultiControl Paneel angeschlossen ist, werden auch an diesem die genannten LEDs fünfmal
blinken.

5. Anschließend werden die LEDs “Bulk”, “Absorption” and “Float” jeweils für 2 Sekunden leuchten.
Wenn ein MultiControl Paneel angeschlossen ist, werden auch an diesem die genannten LEDs fünfmal
blinken.

6. a. Wenn der Schalter am MultiPlus bei brennender LED auf “Ein” gestellt wird, geht das Ladegerät in
den Ausgleichsstatus. Das Gleiche wird erreicht, wenn der Schalter am MultiControl Paneel bei
brennender „bulk“ LED auf „Ein“ geschaltet wird.
b.Wenn der Schalter am MultiPlus bei brennender „Absorption“-LED auf „Ein“ geschaltet wird, geht das
Ladegerät zur erzwungenen Konstantspannungsladung (forced absorption).
c. Wenn der Schalter auf “on” gesetzt wird nachdem die drei LED Sequenz beendet ist, geht der Lader
in die “Float” Phase. Das Gleiche passiert, wenn bei diesem Zustand der Schalter am MultiControl
Paneel auf „Ein“ geschaltet wird.

d.

Wenn der Schalter nicht bewegt wird bleibt das MultiPlus im Charger Only (Lader) Betrieb auf der

Float-Stufe.

EN NL FR DE ES Appendix

7

3.4 LED-Anzeigen und deren Bedeutung

LED aus
LED blinkt

LED leuchtet

Wechselrichter

Wechselrichter

ein

Ladegerät

Alarm

Wechselrichter

Ladegerät

Alarm

Wechselrichter

Ladegerät

Alarm

aus

Nur Lader

ein

aus

Nur Lader

ein

aus

Nur Lader

Der Wechselrichter ist eingeschaltet
und liefert Leistung an die Verbraucher
Batteriebetrieb.

Der Wechselrichter ist eingeschaltet und liefert
Leistung an die Verbraucher.
Voralarm: Überlast, oder niedrige
Batteriespannung, oder Wechselrichter­Temperatur hoch.

Der Wechselrichter ist ausgeschaltet.
Alarm: Überlast, oder niedrige
Batteriespannung, oder hohe
Wechselrichter-Temperatur, oder zu
hohe Brummspannung am Batterie­Ausgang

8

Ladegerät

Wechselrichter

Ladegerät

Alarm

Wechselrichter

Ladegerät

Alarm

ein

aus

Nur Lader

ein

aus

Nur Lader

EN NL FR DE ES Appendix

Die Wechselspannung ist
durchgeschaltet und das Ladegerät
arbeitet im Konstantstrom- oder
Konstantspannungs-Modus.

Die Wechselspannung ist durch­geschaltet und das Ladegerät ist
abgeschaltet. Das Ladegerät erreicht
nicht die Sollspannung
(bulk protection Modus).

9

Wechselrichter

Ladegerät

Alarm

Wechselrichter

ein

aus

Nur Lader

Die Wechselspannung ist
durchgeschaltet und das Ladegerät
arbeitet im Konstantstrom- oder
Konstantspannungs-Modus.

ein

Ladegerät

Alarm

aus

Nur Lader

Die Wechselspannung ist durchgeschaltet
und das Ladegerät arbeitet im Spannungs­Erhaltungsmodus

10

Fernbedienungspaneel (optional)

Power Control und PowerAssist Anzeigen

Wechselrichter ein

Überlast

Batterie leer

Temperatur

ein

aus

Anmerkung: Wenn die LEDs „Überlast“ und „Batterie Leer“ gleichzeitig brennen, hat
sich das Gerät wegen zu hoher Brummspannung abgeschaltet.

Netz ein

Nur Lade-Gerät

Konstantstrom

Konstantspan.

Erhaltung

EN NL FR DE ES Appendix

11

Extrem hohe Außentemperaturen führen zu:

4. INSTALLATION

Dieses Produkt darf nur durch qualifiziertes Fachpersonal eingebaut werden.

4.1 Einbauort

Das Gerät muss in trockener und gut belüfteter Umgebung möglichst nahe zu den Batterien
aufgestellt werden. Ein Freiraum von wenigstens 10 cm soll um das Gerät herum aus
Lüftungsgründen vorhanden sein.

Verkürzter Einsatzdauer.
Verringerung des Ladestroms.
Verringerter Spitzenleistung oder Abschalten des Wechselrichters.

Das Gerät ist für Wandmontage geeignet. Bezüglich der Montage siehe Anhang.
Das Gerät kann sowohl horizontal als auch vertikal eingebaut werden. Aus
Kühlungsgründen ist vertikaler Einbau zu bevorzugen.

Achten Sie auf möglichst geringen Abstand zwischen dem Produkt und den Batterien um
Spannungsverluste durch unnötig lange Kabel gering zu halten.

Das Gerät sollte nicht unmittelbar oberhalb von Batterien eingebaut werden.

Das Innere des Gerätes muss auch nach dem Einbau zugänglich bleiben.

Aus Sicherheitsgründen sollte das Gerät in feuerhemmenden Räumen
eingebaut werden, insbesondere dann, wenn es starke Verbraucher versorgen
soll. So sollten Chemikalien, Kunstoffe, Vorhänge und andere Textilien nicht in
unmittelbarer Nähe vorhanden sein.

12

4.2 Anschluss der Batteriekabel

Um die volle Leistungsfähigkeit des Produkte zu nutzen, sollten Batterien mit
ausreichender Kapazität über Kabel mit ausreichenden Querschnitten angeschlossen
werden. Siehe Tabelle

24/2000 12/2000
Empfohlener
Kabelquerschnitt (mm2)
 6 m 50 70

24/2000 12/2000
Empfohlene
Batteriekapazität (Ah)

Anmerkung: Innenwiderstand ist der wichtigste Einflussfaktor bei der Nutzung von
Batterien niedriger Kapazität. Fragen sie Ihren Lieferanten oder lesen sie die
entsprechenden Abschnitte unseres Buches “Immer Strom”, das Sie von unserer
Webseite herunterladen können.

Nutzen Sie isolierte Spannschlüssel zur Vermeidung von Kurzschlüssen.
Vermeiden Sie Kurzschlüsse an den Batteriekabeln

200 – 500 350 – 1000

EN NL FR DE ES Appendix

13

4.3 Anschluss der Wechselstromverkabelung

Dieses Produkt entspricht der Sicherheitsklasse I (mit Sicherungserdung).

Eine unterbrechungsfreie Schutzerdung muss an den Klemmen des
Wechselstromeingangs und/oder den Ausgangsklemmen und/oder dem
Erdungspunkt am Gehäuse angebracht werden.
Beachten Sie die nachstehenden Hinweise:

Das MultiPlus ist mit einem Erdungsrelais ausgestattet (Relais H, siehe Anhang
B) das den N Ausgang automatisch mit dem Gehäuse verbindet, wenn
keine äußere Wechselspannung anliegt Wenn eine externe
Wechselspannung anliegt öffnet das Erdungsrelais bevor das
Rückstrom/Sicherheitsrelais schließt. Damit wird die einwandfreie Funktion des
Sicherheits- Erdungsschalters (GFCI) am Ausgang des MultiPlus gewährleistet.

- Bei festem Einbau kann die unterbrechungsfreie Erdung durch den Erdleiter
am Wechselstromeingang gewährleistet werden. Ansonsten muss das
Gehäuse geerdet werden.

- Bei mobiler Installation (z.B. über ein Landstromkabel) muss bei
Unterbrechung der Stromverbindung gleichzeitig auch die Erdung getrennt
werden. Hier muss das Gehäuse mit dem Fahrzeugchassis oder dem
Bootsrumpf leitend verbunden werden.

- bei Schiffen kann die beschriebene Verbindung zu galvanischer Korrosion

Den Anschluss finden Sie auf der Leiterplatte entsprechend Anhang A. Das
Landanschlusskabel sollte dreiadrig an den Multi angeschlossen werden.

führen. Mit einem Trenntransformator kann das vermieden werden.

14

4.4 Anschlussoptionen

Eine Anzahl weiterer Anschlüsse ist möglich:
Lösen Sie die vier Schrauben an der Gehäusevorderseite und nehmen Sie die
Frontplatte ab.

4.4.1 Zweite Batterie

MultiPlus hat einen Anschluss zum Laden einer Starterbatterie. Hinsichtlich der
Anschlüsse siehe Anhang A.

4.4.2 Temperatur-Fühler

Für die Temperatur-Kompensation beim Laden kann der mitgelieferte Temperaturfühler
angeschlossen werden. Der Sensor ist isoliert und muss am Minuspol angeschlossen
werden.
Die Spannungswerte der Konstantspannungsphase und die der Erhaltungsphase
gelten bei 25°C.
Im Anpassungsmodus kann die Temperaturkompensation abgeschaltet werden.

15.0

14.5

14.0

13.5

13.0

12.5

Volts

12.0

11.5

11.0

10.5

10.0
0 5 10 15 20 25 30 35 40 45 50 55 60

Battery temperature

4.4.3 Fernbedienungspaneel sowie Fernbedienung für Ein/Aus Schalter

Die Fernbedienung des Gerätes ist auf zweifache Weise möglich:

- über einen externen 3-Wege-Schalter

- über ein Multi Control-Bedienpaneel

Unter Abschnitt 5.5.1 finden Sie die zugehörigen DIP-Schalter-Einstellungen.

4.4.4. Programmierbares Relais

Das MultiPlus ist mit einem programmierbaren Relais ausgestattet, das in der
Werkseinstellung als Alarm Relais eingestellt ist. Das Relais kann für zahlreiche andere
Anwendungen programmiert werden wie z.B. zum Start eines Generators, wobei dann
allerdings die VE-Configure Software benötigt wird.
Neben den Anschlussklemmen leuchtet eine LED auf, wenn das Relais aktiviert ist (beachte
S, siehe Anhang A).

30
29
28
27
26

Volts

25
24
23
22
21
20

EN NL FR DE ES Appendix

15

4.4.5 Parallel Betrieb

Das MultiPlus kann mit mehreren identischen Geräten zum Parallelbetrieb
zusammengeschaltet werden. Hierzu werden mit Standard RJ45UTP - Kabeln
entsprechende Verbindungen zwischen den Geräten hergestellt. Das so geschaltete
System (ein oder mehrere Multis und eventuell ein Bedienungspaneel) muss dann neu
konfiguriert werden (siehe Abschnitt 5).
Bei Parallelschaltung ist folgendes zu beachten:

- Maximal sechs Geräte können parallel arbeiten.

- Nur hinsichtlich Leistung und Typ identische Geräte dürfen kombiniert werden.

- Die Gleichstrom-Anschlusskabel zu den Geräten müssen gleich lang und von gleichem Querschnitt
sein.

- Falls ein positiver und ein negativer Verteilerpunkt gewählt wird, muss der Querschnitt zwischen dem
Verteilerpunkt und den Batterien wenigstens der Summe der erforderlichen Querschnitte zwischen dem
Verbindungspunkt und den MultiPlus entsprechen.

- Bauen Sie die MultiPlus so nahe wie möglich zueinander ein, aber mit mindestens 10 cm Luftraum
neben, über und unter den Geräten.

- Die UTP Kabel müssen immer direkt von einer zur nächsten Einheit verbunden werden (und zum
Fernbedienungspaneel). Verbindungs-/Splitter Dosen sind nicht zulässig.

- Im System muss lediglich ein Batterie-Temperaturfühler eingebaut werden. Falls die Temperatur
mehrerer Batterien erfasst werden soll, können Sie auch die Sensoren anderer Multis im System
anschließen (max. 1 Sensor je MultiPlus). Die Temperaturkompensation während der Ladung richtet sich
nach dem Sensor, der die höchste Temperatur anzeigt.

- Der Spannungsfühler muss beim ‘Master’ angeschlossen werden (siehe auch Absatz 5.5.1.4).

- Bei mehr als drei Einheiten im System muss ein Dongle vorgesehen werden (Siehe Abschnitt 5).

- Im System kann lediglich eine Fernbedienung (Schalter oder Paneel) eingebaut werden.

4.4.6 Dreiphasen Schaltung (siehe Anhang D)

Das MultiPlus kann auch in einem Drei-Phasen Netz eingesetzt werden. Hierzu müssen die
Geräte über Standard RJ45 UTP Kabel (identisch zu denen im Parallelbetrieb) verbunden
werden. Das System (Geräte und u.U. ein Fernbedienungspaneel) muss anschließend
konfiguriert werden (siehe auch Abschnitt 5).
Voraussetzungen: siehe Abschnitt 4.4.5.

16

5. EINSTELLUNGEN

Einstellungen sollen ausschließlich von dafür qualifiziertem Fachpersonal
ausgeführt werden
Machen Sie sich vor Beginn der Arbeiten gründlich mit den Einbauhinweisen
vertraut.
Während der Einstellarbeiten muss der Wechselstromeingang entfernt
werden

5.1 Standard Einstellungen: Bereit zum Betrieb

Der MultiPlus wird mit Standardeinstellungen geliefert. Üblicherweise sind die für
Einzelgerätbetrieb ausgelegt. Bei Einzelgerätbetrieb sind keine Änderungen nötig.

Vorsicht: möglicherweise stimmt die Standard Ladespannung nicht mit der Ihrer
Batterie überein. Lesen Sie deshalb sorgfältig die Batteriedokumentation oder
fragen Sie diesbezüglich Ihren Lieferanten.

Standard MultiPlus Werkseinstellungen

Wechselrichter Frequenz 50 Hz
Eingangsfrequenzbereich 45 - 65 Hz
Eingangsspannungsbereich 180 - 265 VAC
Wechselrichterspannung 230 VAC
Einzelbetrieb / Parallelbetrieb / 3-Phasenbetrieb Einzelbetrieb
Such-Modus aus
Erdungsrelais aus
Lader ein/ aus Ein
Ladekennlinie vierstufig adaptiv mit Batterie-Schutz-

Modus
Ladestrom 75 % vom Maximal-Ladestrom
Batterietyp Victron Gel tiefentladbar (Victron AGM

tiefentladbar auch geeignet
Automatische Ausgleichsladung aus
Konstantspannung 14.4 / 28.8v
Konstant-Spannungszeit bis zu 8 Std. (abhängig von der

Konstantstromzeit)
Erhaltungsspannung 13.8 / 27.6V
Lagerungs-Spannung 13.2 / 26.4V (nicht einstellbar)
Zeitdauer der Konstantspannungsladung 1 Stunde
Wiederholungsintervall 7 Tage
Bulk Sicherung ein
Wechselstrom Eingangsbegrenzung 16A (= einstellbar für PowerControl und

PowerAssist Funktionen)
UPS Funktion ein
Dynamische Strombegrenzung aus
Schwache Wechselspannung aus
BoostFaktor 2
PowerAssist ein
Programmierbares Relais Alarm Funktion

EN NL FR DE ES Appendix

17

5.2 Erläuterung der Einstellungen

Die Einstellungsbezeichnungen werden nachstehend kurz erklärt sofern sie nicht
selbsterklärend sind. Weitere Erläuterungen finden Sie in den Unterlagen zur
Konfigurations-Software (siehe auch Abschnitt 5.3).

Wechselrichter Frequenz

Wenn kein Wechselstrom am Eingang anliegt, ist die Ausgangsfrequenz auf 50Hz oder
60Hz einstellbar.

Eingangsfrequenzbereich

Der Eingangsfrequenzbereich gibt die zulässigen Frequenzen an. Innerhalb dieser Bereiche
synchronisiert MultiPlus die anliegenden Frequenzen. Die Ausgangsfrequenz ist dann
gleich der Eingangsfrequenz.
Einstellbare Werte: 45 – 65 Hz; 45 – 55 Hz; 55 – 65 Hz.

Eingangsspannungsbereich

Der Eingangsspannungsbereich gibt die zulässigen Spannungen an. Innerhalb dieser
Bereiche synchronisiert der MultiPlus die anliegenden Spannungen. Die
Ausgangsspannung ist dann gleich der Eingangsspannung.
Einstellbare Werte Untergrenze: 180V – 230V.
Einstellbare Werte Obergrenze: 230V –270V.

Wechselrichter Spannung:

MultiPlus Ausgangsspannung bei Batteriebetrieb.
Einstellbar: 210V – 245V.

Einzelbetrieb / Parallelbetrieb / 3-Phasenbetrieb

Mit mehreren Geräten sind folgende Möglichkeiten gegeben:
Erhöhung der Gesamtleistung (mehrere Wechselrichter parallel).
Aufbau eines Split-phasensystems (nur bei MultiPlus Geräten mit 120V
Ausgangsspannung).
Aufbau eines Dreiphasensystems.

Die Standard Werkseinstellungen gelten für Einzelgerätebetrieb. Hinsichtlich von Parallel-,
Dreiphasen-, oder Mehrphasen-Betrieb beachten Sie bitte die Abschnitte 4.6.5 and 4.6.6.

Such Modus (Nur bei Einzelgerät-Betrieb anwendbar)
Wenn der Suchmodus eingeschaltet ist wird der Verbrauch im Null-Last-Betrieb um ca. 70
% gesenkt. In diesem Modus wird MultiPlusCompact im Wechselrichterbetrieb bei Nulllast
oder sehr geringer Last abgeschaltet um dann alle zwei Sekunden kurzzeitig wieder
anzuschalten. Wenn der Ausgangsstrom einen eingestellten Wert übersteigt, geht der
Wechselrichter in Dauerbetrieb. Bei entsprechend geringerer Last schaltet der
Wechselrichter wieder ab.

Der Such-Modus kann über einen DIP-Schalter eingestellt werden.
Die Lastwerte für “shut down”, für “remain on” können mit VE-Configure eingestellt werden.
Die Standard Einstellungen sind:
Abschalten: 40 Watt (lineare Belastung)
Einschalten: 100 Watt (lineare Belastung)

18
