Victron Energy Centaur Charger User guide

1

USER MANUAL

GEBRUIKERSHANDLEIDING

MANUEL D'UTILISATION

BEDIENUNGSANLEITUNG

Centaur Charger

12/20
12/30
12/40
12/50
12/60
12/80

12/100

24/16
24/30
24/40
24/60

Copyrights  2005 Victron Energy B.V.

This publication or parts thereof, may not be reproduced in any form, by any method, for
any purpose.

For conditions of use and permission to use this manual for publication in other than the
English language, contact Victron Energy B.V.

VICTRON ENERGY B.V. MAKES NO WARRANTY, EITHER EXPRESSED OR IMPLIED,
INCLUDING BUT NOT LIMITED TO ANY IMPLIED WARRANTIES OF
MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE, REGARDING
THESE VICTRON ENERGY PRODUCTS AND MAKES SUCH VICTRON ENERGY
PRODUCTS AVAILABLE SOLELY ON AN “AS IS” BASIS.

IN NO EVENT SHALL VICTRON ENERGY B.V. BE LIABLE TO ANYONE FOR SPECIAL,
COLLATERAL, INCIDENTAL, OR CONSEQUENTIAL DAMAGES IN CONNECTION WITH
OR ARISING OUT OF PURCHASE OR USE OF THESE VICTRON ENERGY
PRODUCTS. THE SOLE AND EXCLUSIVE LIABILITY TO VICTRON ENERGY B.V.,
REGARDLESS OF THE FORM OF ACTION, SHALL NOT EXCEED THE PURCHASE
PRICE OF THE VICTRON ENERGY PRODUCTS DESCRIBED HEREIN.

Victron Energy B.V. reserves the right to revise and improve its products as it sees fit. This
publication describes the state of this product at the time of its publication and may not
reflect the product at all times in the future.

All Rights Reserved

CCH012020000-M-bML

1

1. Safety and regulatory information

General

• Review related documentation of this product to familiarize yourself
with safety markings and instructions before you operate the
equipment.

• This product has been designed and tested in accordance with
international standards. Only use the equipment for the intended
purpose of application.

• WARNING: RISK OF ELECTRIC SHOCK. The product is used in
conjunction with a permanent energy source (battery). Even if the
equipment is switched off, dangerous electrical voltages may appear
at the in- and/or output terminals. Always disconnect AC power and
battery before maintaining or servicing the product.
A Ground Fault Circuit Interrupter (GFCI) must be installed in the AC
supply circuit.

• WARNING: This appliance is not intended for use by young children
or infirm persons unless they have been adequately supervised by a
responsible person to ensure that they can use the appliance safely.
Young children should be supervised to ensure that they do not play
with the appliance.

• There are no user-serviceable parts inside. Do not remove the front
plate or operate the product without the front plate fitted. Refer all
servicing to qualified personnel.

• Never use the product in locations where there is danger of gas- or
dust explosions. Consult your supplier to ensure that the product is
intended for use in conjunction with the battery. Always apply the
battery manufacturer’s safety instructions.

• Caution: never carry heavy loads without assistance.

• Explosive gases can be generated during charging of a lead-acid

battery. Prevent open flame and sparks. Take care of sufficient
ventilation during charging.

• Never try to recharge non-rechargeable batteries.

• A double-pole switch with a minimum contact distance of 3mm must

be incorporated in the fixed mains input wiring of the installation.

2

Installation

• The installation of this product must be performed by qualified
personnel.

• Always refer to the installation section in the operator’s manual
before applying power to the equipment.

• This is a Safety Class I product (provided with a protective
earthing terminal). An uninterruptible safety earth ground must be
provided at the AC in/output terminals. An additional grounding
point is located at the outside of the product. Whenever it is likely
that the grounding protection has been impaired, the product must
be made inoperative and secured against any unintended
operation; refer to qualified service personnel.

• Make sure that fuses and circuit breakers are provided in the
connecting wires. Never replace a safety component by a different
type. Consult the manual for determining the correct component.

• Make sure that all cables and wiring in the installation are
anchored in such a way that the conductors are relieved from
strain and twisting.

• Before applying power, verify that the available power source
matches the configuration settings of the product as described in
the manual.

• Ensure that the environmental conditions are suitable for
operation of the equipment. Never operate the product in a wet or
in a dusty environment.

• Always allow enough free space around the product for
ventilation and make sure that ventilation vents are not blocked.

• Be sure that the demanded power does not exceed the capacity
of the product.

• This device is a continuous duty automatic charger for
rechargeable open, sealed and gel lead acid batteries

• For supply connection use wires suitable for at least 75°C
(167°F).

• CAUTION: Replace defective cords or wires immediately.

3

Transport and storage

• When storing or transporting the product make certain that
mains power and battery leads are disconnected.

• No liability can be accepted for any transport damage when
equipment is shipped in non-original packaging.

• Store the product in a dry location; storage temperature must be
between –20°C and 60°C.

• Refer to the battery manufacturer manual concerning transport,
storage, charging, recharging and disposal of the battery.

4

2. Description

Technology

The Centaur Charger is a fully high-frequency switched battery
charger. The input is electronically power factor corrected by the
first power stage.
The next stage gives provision for galvanic isolation and a perfect
DC voltage at the output terminals.
The internal electronic parts are protected against moisture and
dirt by means of a special coating, which assures a long lifetime of
your battery charger.
Three high-capacity batteries can be charged simultaneously with
this charger.

Operation

The battery charger charges the battery with 3-stage (Bulk­Absorption-Float) charging characteristic. It can remain connected
to the battery continuously, without increased gas formation,
caused by overcharging, taking place.
The charger can be used for different types of batteries but the
default settings are for Gel batteries.
For use with other types of batteries please select Lead acid or
AGM by opening front bottom cover and select DIP switch in
bottom left hand corner. See Figure 1.
The full charging current of this Charger is divided in three main
outputs but any one output can supply 100% of power if that is the
only battery connected.

5

TROUBLESHOOTING

Problem Possible cause Solution

Charger does not function The mains is not ok Measure mains

Input or output fuses are Return product to
defective your dealer

The battery does not get A bad battery connection Check battery
fully charged connection

The battery select switch Select correct

Battery capacity to large Make sure charger
capacity matches
battery

The battery is being The battery select switch Select correct
overcharged is in the wrong setting battery type

A single cell in battery is Replace battery
defective

supplier

is in the wrong setting battery type

(see Fig1)

(see Fig1)

Too small battery Consult your battery

6

3. Installation

WARNING: Qualified personnel only

Instructions

1. Mount wall bracket (for top holding) of the battery charger,
make sure it is level.

2. Install three screws.

3. Open cover by removing four screws, on front bottom cover.

4. Put charger on mounting bracket and mark the Bottom of the
two (M6-D-holes) mounting holes.

5. Install M6 screws.

6. Install AC cord to input terminal strip marked E, N, L, be sure to
use the correct size wire (per ABYC regulations) to use for the
input current marked on the label of charger.

7. Cut DC inlet plugs to cable size, then connect battery cables to
DC lugs marked +DC & -DC. The -DC is used commonly for all
three batteries. If there are less than three batteries, pick any
+DC; all are capable of full current load. Select appropriate size
wire (per ABYC regulations).

8. Select battery type by pushing the appropriate DIP switch at
bottom left corner of board. Note: This unit is selected for GEL; if
you change battery type DESELECT GEL, (See Figure 1).

9. Replace top cover and reinstall four screws on cover.

10. Apply power and verify Green LED is on (bottom left of PC
board, look through bottom left air vents).

7

Model

Length 0 - 6m

12/20 24/16

10mm²
AWG 7

12/30 24/30
12/40 24/40

16mm²
AWG 5

12/50 24/60
12/60

25mm²
AWG 3

12/80

35mm²

Location

The Centaur Charger must be installed in a dry, well-ventilated
area.
Too high an ambient temperature has the consequence of lower
output, shorter life or a complete shutdown of the Centaur
Charger.
The Centaur Charger is suitable for floor and wall mounting.
However, for optimum cooling, a vertical position is recommended.
The cables between the Centaur Charger and the battery must be
kept as short as possible to minimize cable losses. Input/output
connections refer to Figure 1.

Required tools and cables

• M6 Socket driver.

• Crosshead screwdriver no. 2 Phillips.

• Battery cables: minimum cable cross-section

12/100

AWG 2

8

Cables longer then 6m are not recommended.

Charge voltage at appr. 10% of the nominal current
Absorption

Float

Lead-acid
Battery type

12V
(6 cells)

24V
(12 cells)

12V
(6 cells)

24V
(12 cells)

GEL

14.2

28.4

13.5

27.0

AGM

14.35

28.7

13.3

26.6

LA

14.5

29.0

13.5

27.0

Other

14.85

29.7

13.7

27.4

Cable eyes with M6/8 holes should be used.
For supply connection use wires suitable for at least 75°C (167°F).

CAUTION: Replace defective cords or wires immediately.

Connection sequence

• Disconnect mains.

• Disconnect battery cables from the battery.

• Open front cover.

• Connect battery cables to the charger. Note that there’s only one

‘minus’- Use a fuse according to the size of the battery charger.

• Connect battery cables to the battery.

• Connect the AC-in by means of a 3-core cable of 2.5 – 4mm²

flexible core to the AC-in terminal block. Note that a real PE­connection is strictly necessary.

• Close the front panel.

Important note regarding charge voltage settings

The charge voltages as mentioned above for the different types of
battery are indicative only. Please contact your battery supplier for
advice.

9

Especially flooded lead acid batteries (“LA” in the table) may
require a different charge voltage, depending on
chemical/mechanical construction.

10

II II

II

II II II

II

II

II

II II II

+ + + -DC

Battery Select LED ‘ON’ Indicator AC INPUT

LA

AGM

GEL

Other

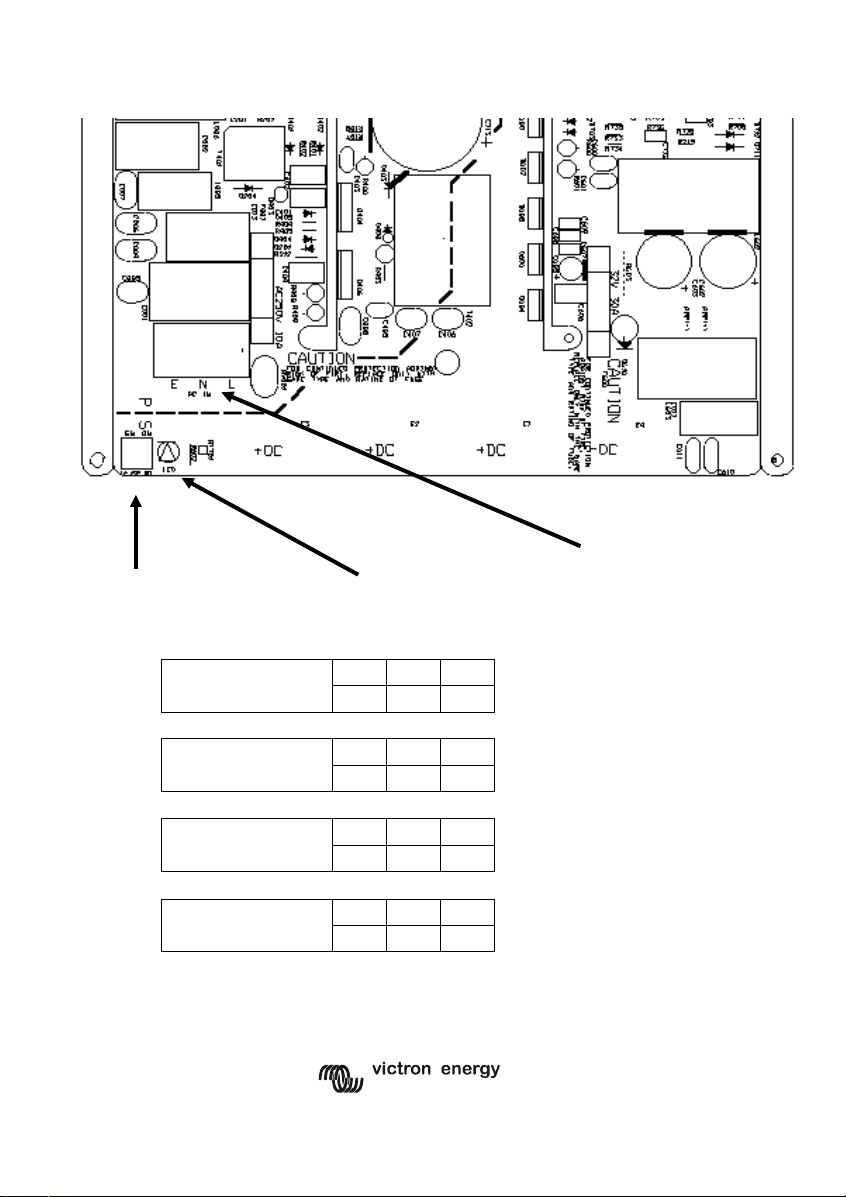

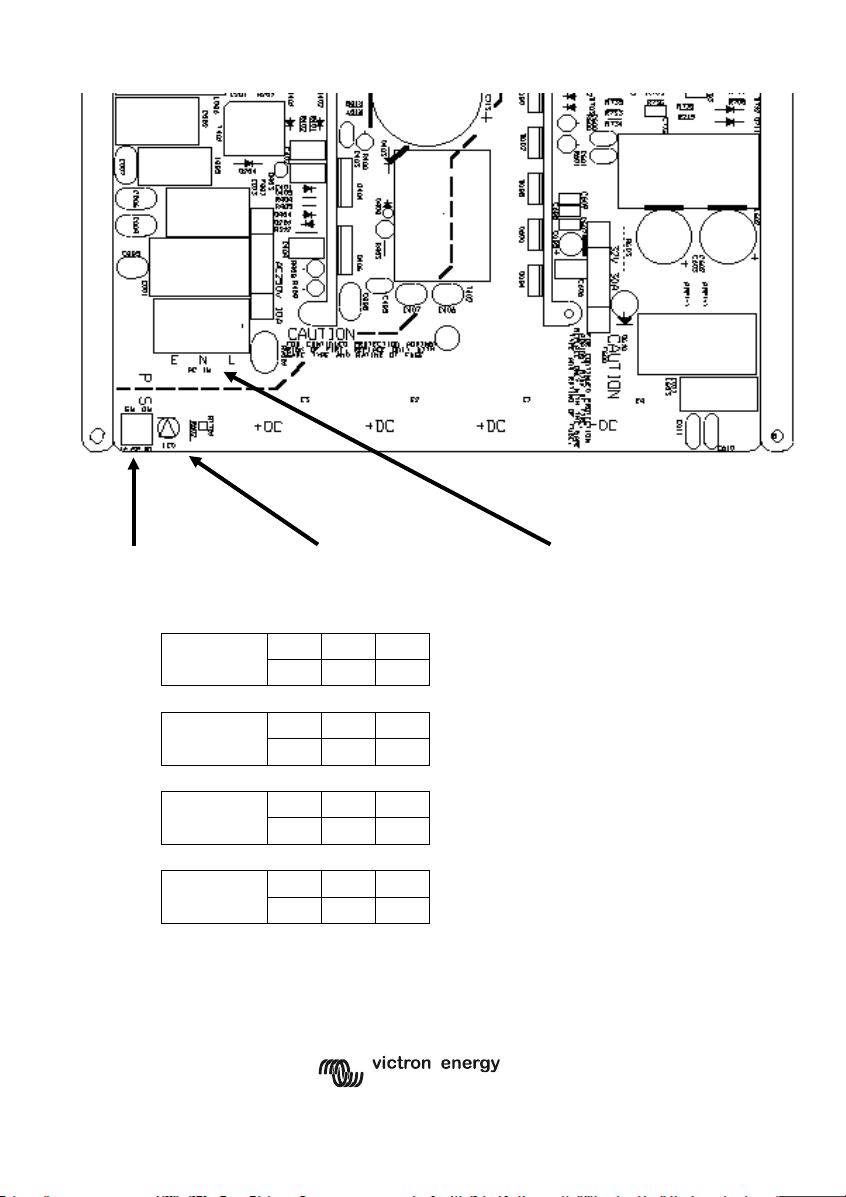

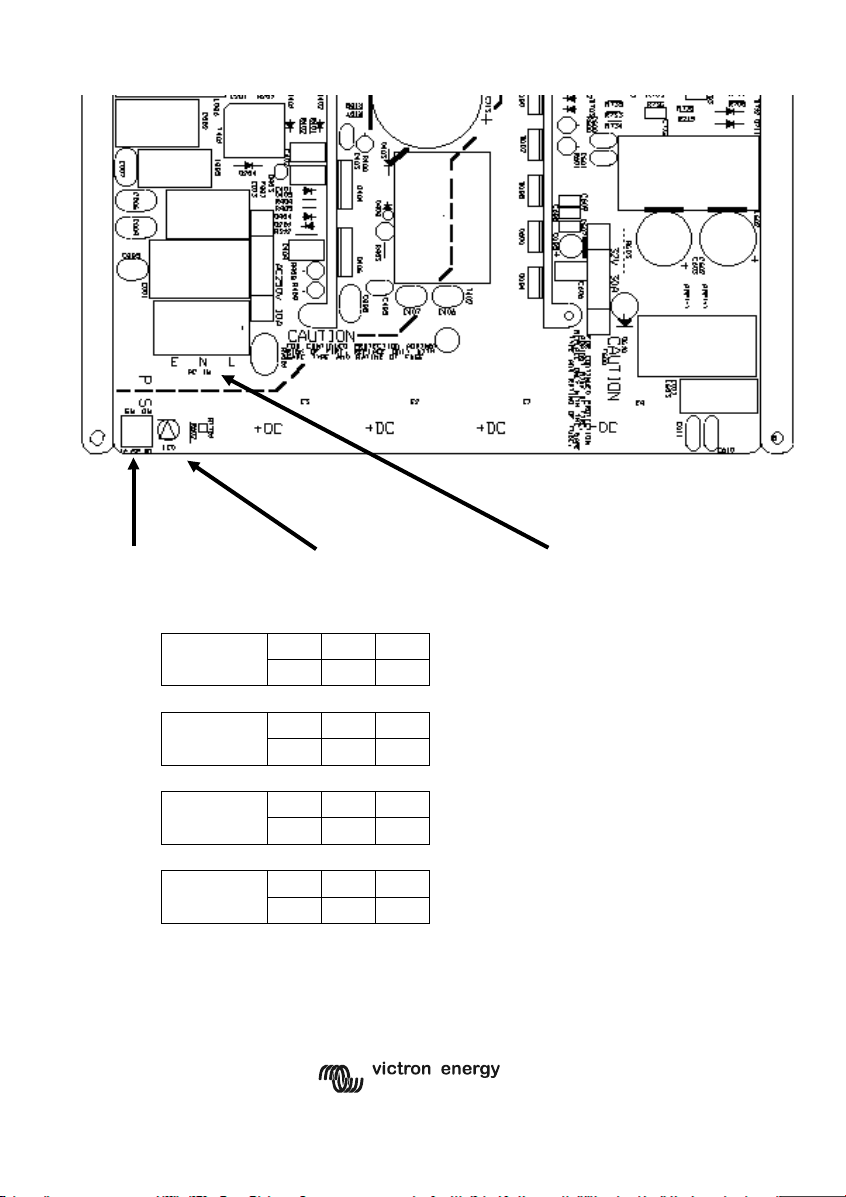

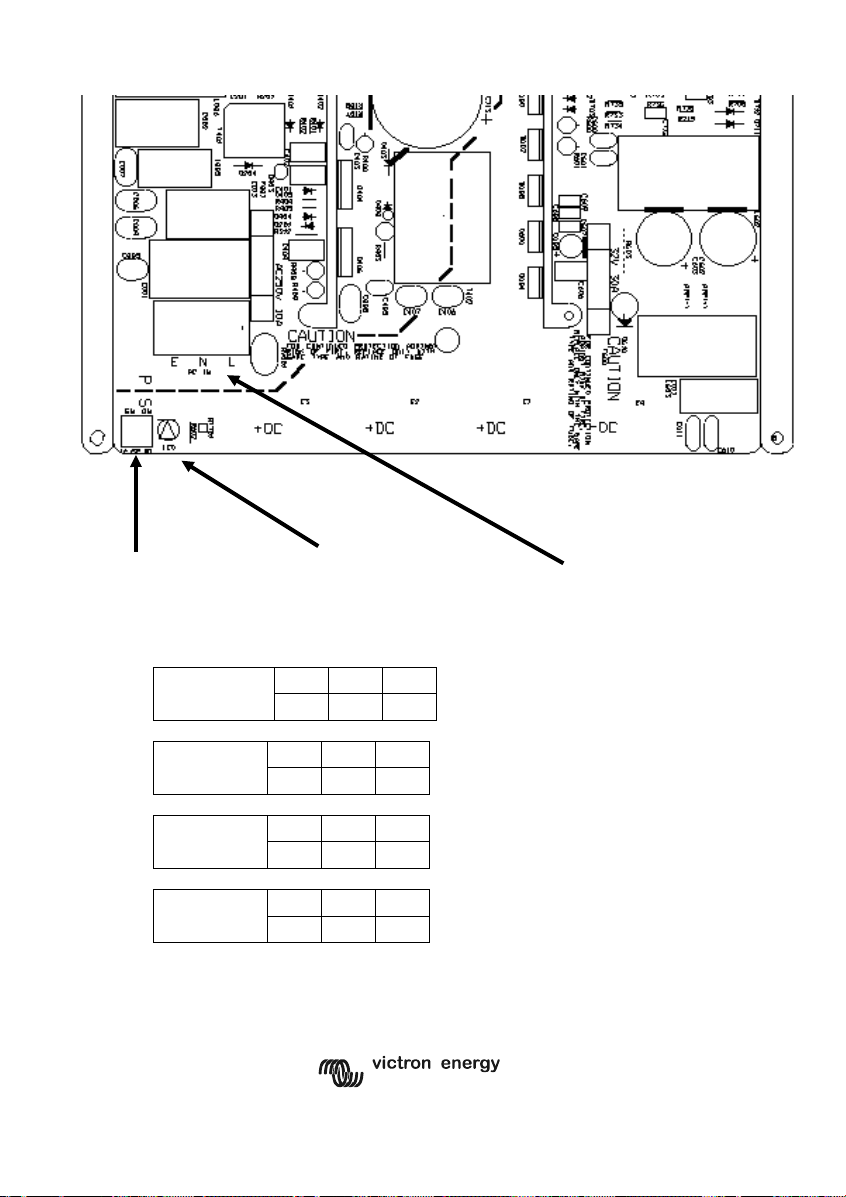

FIGURE 1 INPUT/ OUTPUT CONNECTIONS

11

Input Voltage vs. Input Current

Model

Input

(Vac)

Input

(Aac)

Input

(Vac)

Input

(Aac)

12/20

120

3.35

240

1.75

12/30

120

4.35

240

2.30

12/40

120

6.40

240

3.20

12/50

120

8.00

240

4.00

12/60

120

9.55

240

4.75

12/80

120

12.0

240

6.00

12/100

120

15.0

240

8.00

24/16

120

5.55

240

2.50

24/30

120

9.00

240

4.55

24/40

120

10.0

240

6.00

24/60

120

15.0

240

9.00

Voltage

Current

Voltage

Current

Note:

For other input voltages Uin the input current can be calculated as
follows:

Input current = (current at 120Vac) x (120 / Uin)

Example:
Input current at 120Vac: 3,35 Amps
Required: input current at Uin = 110Vac
Answer: input current = 3,35 x (120 / 110) = 3,65A

12

4. Specifications

12/20 12/30

24/16

12/40 12/50

12/60
24/30

12/80
24/40

12/100

24/60

14,3 / 28,5 (1)

Charge voltage ‘float’
(V DC)

13,5 / 27,0

3

Yes

IUoU (Three stage charging)

Internal, - 2mV / °C (- 1mV / °F) per cell

Yes, temperature and current controlled fan

Output short circuit, over temperature

- 20 to 60°C (0 - 140°F)

Humidity (non­condensing)

max 95%

EN 60335-2-29, UL 1236

EN 55014, EN 61000-3-2, EN 61000-3-3

EN 55014-2

Centaur Charger

Common
characteristics

Charge voltage
‘absorption’ (V DC)

Output banks
Charge current (A) (2) 20 30/16 40 50 60/30 80/40 100/60
Total output ammeter
Charge characteristic

Input voltage: 90 – 265V Input frequency: 45 – 65Hz Power factor: 1

(1)

Recommended
battery capacity (Ah)

Temperature sensor
Forced cooling
Protection
Operating temp.range
Ignition protected Yes

ENCLOSURE
Material & Colour aluminium (blue RAL 5012)

Battery-connection

AC-connection screw-clamp 4mm² (AWG 6)
Protection category IP 20

Weight kg (lbs) 3,8 (8.4) 3,8 (8.4) 5 (11) 5 (11) 5 (11) 12 (26) 12 (26)

Dimensions
hxwxd in mm
(hxwxd in inches)

STANDARDS
Safety
Emission
Immunity

1) Standard setting.
Optimum charge/float voltages for Flooded Lead-acid, Gel-Cell or AGM batteries selectable by DIP switch.

2) Up to 40 °C (100 °F) ambient.
Output will reduce to approximately 80 % of nominal at 50°C (120°F) and 60% of nominal at 60°C (140°F).

80-200

M6

studs

355x215x110

(14.0x8.5x4.3)

120-300

45-150

M6

studs

355x215x110

(14.0x8.5x4.3)

160-400

M8

studs

426x239x135

(16.8x9.4x5.3)

200-500 240-600

M8

studs

426x239x135

(16.8x9.4x5.3)

120-300

M8

studs

426x239x135

(16.8x9.4x5.3)

320-800
160-400

M8

studs

505x255x130

(19.9x10.0x5.2)

400-1000

240-600

M8

studs

505x255x130

(19.9x10.0x5.2)

1

1. Veiligheidsvoorschriften

Algemeen

• Lees eerst de bij dit product geleverde documentatie, zodat u
bekend bent met de veiligheidsaanduidingen en aanwijzingen
voordat u de apparatuur in gebruik neemt.

• Dit product is ontworpen en getest in overeenstemming met de
internationale normen. De apparatuur dient uitsluitend voor de
bestemde toepassing te worden gebruikt.

• WAARSCHUWING: KANS OP ELEKTRISCHE SCHOKKEN.
Het product wordt gebruikt in combinatie met een permanente
energiebron (batterij). Zelfs als de apparatuur is uitgeschakeld,
kan een gevaarlijke elektrische spanning optreden bij de in- en/of
uitgangsklemmen. Schakel altijd de wisselstroomvoeding en de
batterij uit voor het plegen van onderhoud.

• Het product bevat geen interne onderdelen die door de gebruiker
kunnen worden onderhouden. Haal het paneel aan de voorkant er
niet af en stel het product niet in werking als niet alle panelen zijn
gemonteerd. Al het onderhoud dient door gekwalificeerd personeel
te worden uitgevoerd.

• Gebruik het product nooit op plaatsen waar gas- of stofexplosies
kunnen optreden. Raadpleeg de gegevens van de fabrikant van
de batterij om u ervan te verzekeren dat het product bestemd is
voor gebruik in combinatie met de batterij. De
veiligheidsvoorschriften van de fabrikant van de batterij dienen
altijd te worden opgevolgd.

• WAARSCHUWING: Til geen zware lasten zonder hulp.

• Explosieve gassen kunnen ontstaan tijdens het laden van een

lood zuur accu. Voorkom open vuur en vonken. Zorg voor
voldoende ventilatie tijdens het laden.

2

Installatie

• De installatie van dit product moet worden uitgevoerd door
gekwalificeerd personeel.

• Refereer altijd naar de installatie instructies in de
gebruiksaanwijzing voor de ingebruikname van de apparatuur.

• Dit is een product uit veiligheidsklasse I (dat wordt geleverd met
een aardklem ter beveiliging). De in- en/of uitgangsklemmen van
de wisselstroom moeten zijn voorzien van een ononderbreekbare
aarding ter beveiliging. Aan de buitenkant van het product bevindt
zich een extra aardingspunt. Als het aannemelijk is dat de
aardbeveiliging is beschadigd, moet het product buiten werking
worden gesteld en worden beveiligd tegen iedere onopzettelijke
inwerkingstelling; neem contact op met gekwalificeerd
onderhoudspersoneel.

• Zorg ervoor dat de aansluitkabels zijn voorzien van zekeringen
en stroomonderbrekers. Vervang een beveiligingsonderdeel nooit
door een ander type. Raadpleeg de handleiding voor het juiste
onderdeel.

• Controleer voordat u het apparaat inschakelt, dat de beschikbare
spanningsbron overeenkomt met de configuratie-instellingen van
het product zoals beschreven in de handleiding.

• Zorg ervoor dat de apparatuur onder de juiste
bedrijfsomstandigheden wordt gebruikt. Stel het product nooit in
bedrijf in de regen of in een stoffige omgeving.

• Zorg ervoor dat er altijd voldoende vrije ruimte rondom het
product is voor ventilatie en dat de ventilatie openingen niet zijn
geblokkeerd.

• Verzeker u ervan dat de vereiste spanning niet hoger is dan de
capaciteit van het product.

• Dit product is een ononderbroken automatische lader voor
herlaadbare open, gesloten en GEL lood zuur accu’s.

• Gebruik voor de voeding kabels die tenminste 75°C (167°F) aan
kunnen.

• WAARSCHUWING: Vervang defecte kabels of draden
onmiddellijk.

3

Vervoer en opslag

• Zorg ervoor dat de netspanning en batterijkabels zijn
losgekoppeld bij opslag of vervoer van het product.

• Er kan geen aansprakelijkheid worden aanvaard voor
transportschade indien de apparatuur wordt vervoerd in een
andere dan de originele verpakking.

• Sla het product op in een droge omgeving; de
opslagtemperatuur moet tussen de –20°C en 60°C liggen.

• Raadpleeg de handleiding van de fabrikant van de batterij met
betrekking tot vervoer, opslag, opladen, herladen en verwijderen
van de batterij.

4

2. Beschrijving

Technologie

De Centaur lader is een hoog frequente geschakelde acculader.
De input is een elektronische stroom factor gecorrigeerd door de
eerste stap.
De tweede stap geeft provisie voor galvanische isolatie en biedt
perfecte DC voltage bij de uitgangen.
The interne elektronische onderdelen zijn voorzien van een
speciale coating die beschermt tegen vocht en stof wat zorgt voor
een lange levensduur van uw acculader.
Drie hoge-capaciteit accu’s kunnen tegelijk worden geladen met
deze lader.

Gebruik

De acculader laadt de accu’s met een 3-staps (Bulk-Absorption­Float) laad karakteristiek. De lader kan aangesloten blijven op de
accu’s zonder extra gas vorming door het laden van een volle
accu.
De lader kan worden gebruikt voor verschillende soorten accu’s
maar de standaard instelling is voor een GEL accu.
Voor gebruik met andere accu’s kunt u het onderste deel van het
front openen en daar door middel van de DIP switches links
onderin kiezen voor een lood-zuur of AGM accu. Zie Fig1.
De volledige laadstroom van deze lader is verdeeld over 3
uitgangen maar kan ook 100% geven over 1 uitgang als er maar 1
accu aangesloten is.

5

Probleem

Mogelijke oorzaak

Oplossing

Lader werkt niet

De hoofdstroom is niet ok

Meet de hoofdstroom na

De in of output zekeringen

Breng het product terug naar

De accu wordt niet vol

Een slechte accu connectie

Controleer de accu

De accu DIP switch staat

Selecteer de juiste accu. Zie

Accu capaciteit is te groot

Verzeker uzelf dat de
De accu wordt te lang

De accu DIP switch staat

Selecteer de juiste accu. Zie

Een enkele cel in de accu is

Vervang de accu

Een te kleine accu

Vraag advies van uw accu

PROBLEMEN

geladen

geladen

zijn defect

verkeerd

verkeerd

defect

uw dealer

connectie

Fig1.

capaciteit van de lader
overeenkomt met de accu

Fig1.

leverancier

6

3. Installatie

Waarschuwing: Alleen gekwalificeerd personeel

Instructies

1. Bevestig de houder van de acculader. Zorg ervoor dat deze
waterpas is.

2. Installeer drie schroeven.

3. Open het onderste frontpaneel door het verwijderen van 4
schroeven.

4. Plaats de lader op de houder en markeer de onderzijde
van de 2 (M6-D-gaten) bevestigingsgaten

5. Installeer M6 schroeven.

6. Installeer AC kabel aan de input terminal gemarkeerd met E, N,
L, zorg ervoor dat u de juiste kabel gebruikt (naar ABYC
richtlijnen) voor de input spanning gemarkeerd op het label van de
lader.

7. Snij DC inlet aansluitingen tot kabel formaat en bevestig dan de
accu kabels met de DC lugs die zijn gemarkeerd met +DC & -DC.
De –DC is voor alle drie de accu’s. Als er minder dan drie accu’s
zijn, kies dan willekeurig een +DC. Alle uitgangen zijn geschikt
voor de volledige spanning. Zorg ook hier voor de juiste kabel
(naar ABYC richtlijnen).

8. Selecteer het type accu door middel van de bijpassende DIP
switch aan de linker onderzijde van het paneel. Opmerking: Deze
unit is geselecteerd voor GEL; als u een ander accu type wilt
selecteren, kies dan DESELECT GEL (zie figuur 1).

9. Bevestig het frontpaneel en plaats de vier schroeven.

10. Zet de stroom aan en controleer of de groene LED aan is
(links onder op het pc bord, kijk door de ventilatie roosters aan de
linker onderzijde).

7

Model

Lengte 0-6m

12/20 24/16

10mm²
AWG 7

12/30 24/30
12/40 24/40

16mm²
AWG 5

12/50 24/60
12/60

25mm²
AWG 3

12/80
12/100

35 mm²
AWG 2

Locatie

De Centaur Charger moet worden geïnstalleerd in een droge goed
geventileerde omgeving. Een te hoge omgevingstemperatuur
heeft als gevolg een lagere output, kortere levensduur of het
compleet niet functioneren van de Centaur Charger.
De Centaur Charger is geschikt voor zowel vloer als muur
montage. Voor optimale koeling is een verticale houding
aangeraden. De kabels tussen de Centaur Charger en de accu
moeten zo kort als mogelijk gehouden worden om energie verlies
te voorkomen. Zie figuur 1 voor de In- en Output aansluitingen.

Benodigdheden voor installatie

• M6 Dop sleutel.

• Kruiskop schroevendraaier nr.2 Phillips

• Accu kabels: minimale doorsnede

Kabels langer dan 6m zijn niet aangeraden.
Kabel ogen met M6/8 gaten moeten worden gebruikt.
Gebruik voor de voeding kabels die tenminste 75°C (167°F) aan
kunnen.

WAARSCHUWING: Vervang defecte kabels of draden
onmiddellijk.

8

Aansluit volgorde

Laadspanning bij ca. 10% van de nominale laadstroom

Absorption

Float

Loodzuur
Batterij type

12V
(6 cellen)

24V
(12 cellen)

12V
(6 cellen)

24V
(12 cellen)

GEL

14.2

28.4

13.5

27.0

AGM

14.35

28.7

13.3

26.6

LA

14.5

29.0

13.5

27.0

Andere

14.85

29.7

13.7

27.4

• Sluit de hoofdstroom af

• Haal de accu kabels van de accu’s

• Open het frontpaneel

• Verbind de accukabels met de lader. Er is slechts één –DC.

Gebruik een zekering die past bij het formaat van de acculader.

• Verbind de accukabels met de accu’s

• Verbind de AC-in met een 3 aderige kabel van 2.5 – 4mm²

flexibele ader met de AC-in. Een echte PE-connectie is strikt
noodzakelijk.

• Sluit het frontpaneel

Belangrijke opmerking betreffende het instellen van de
laadspanning

De boven vermelde voltages voor de verschillende accusoorten
zijn slechts indicatief. Raadpleeg a.u.b. uw leverancier voor
advies.
Vooral ‘natte’ loodzwavelzuuraccu’s (‘LA’ in de tabel) vereisen
mogelijk afwijkende laadvoltages, afhankelijk van de
chemische/mechanische constructie.

9

II II

II

II II II

II

II

II

II II II

+ + + -DC

Accu selecteren LED ‘Aan’ Indicator AC INPUT

LA

AGM

GEL

Anders

FIGUUR 1 INPUT/OUTPUT VERBINDINGEN

10

Ingangsstroom vs. ingangsspanning

Model

Ingangs-

(Vac)

Ingangs-

(Aac)

Ingangs-

(Vac)

Ingangs-

(Aac)

12/20

120

3.35

240

1.75

12/30

120

4.35

240

2.30

12/40

120

6.40

240

3.20

12/50

120

8.00

240

4.00

12/60

120

9.55

240

4.75

12/80

120

12.0

240

6.00

12/100

120

15.0

240

8.00

24/16

120

5.55

240

2.50

24/30

120

9.00

240

4.55

24/40

120

10.0

240

6.00

24/60

120

15.0

240

9.00

spanning

stroom

spanning

stroom

Let op:

Voor andere ingangsspanningen Uin kan de ingangsstroom als
volgt worden berekend:

Ingangsstroom = (stroom bij 120VAC)x(120/Uin)

Voorbeeld
Ingangsstroom bij 120Vac: 2,35 Amps
Benodigd: ingangsstroom op Uin = 110Vac
Antwoord: ingangsstroom = 3,35x (120/110)=3,65A

11

12/20

12/30
24/16

12/40

12/50

12/60
24/30

12/80
24/40

12/100

24/60

Laadspanning

13,5 / 27,0 (1)

Temperatuur

Vocht (niet
condenserend)

BEHUIZING

M8

bouten

aansluiting

NORMEN

1) Standaard instelling.

De uitgangsstroom neemt af tot ca. 80% van nominaal bij 50°C en 60% van nominaal bij 60°C.

4. Specificaties

Centaur Laders

Ingang Ingangsspanning: 90 – 265V Frequentie: 45 – 65Hz Power factor: 1
Laadspanning

'absorption' (V DC)

'float'
aantal uitgangen 3

Laadstroom (A) (2) 20 30/16 40 50 60/30 80/40 400/60

Ampère meter Ja
Laadkarakteristiek IUoU (3-traps laadkarakteristiek)

Aanbevolen
accucapaciteit (Ah)

Temperatuur sensor

Geforceerde koeling

Beveiligingen Kortsluiting en temperatuur

bereik
Ignition protected Ja

Materiaal & kleur aluminium (blauw RAL 5012)

Accu-aansluiting M6 bouten M6 bouten M8 bouten M8 bouten M8 bouten M8 bouten

230 V AC-

Beschermklasse IP 20
Gewicht (kg) 3,8 3,8 5 5 5 12 12

Afmetingen
(hxbxd in mm)

Veiligheid EN 60335-2-29, UL 1236
Emissie EN 55014, EN 61000-3-2, EN 61000-3-3
Immuniteit EN 55014-2

80 - 200

355x215x110 355x215x110 426x239x135 426x239x135 426x239x135 505x255x130 505x255x130

120 - 300

45 - 150

160 - 400

Ja, temperatuur en stroom gestuurd

Met DIP switches instelbaar voor open lood accu’s, gel accu’s of AGM accu’s.

2) Tot 40°C omgevingstemperatuur.

14,3 / 28,5 (1)

200 - 500 240 - 600

Intern, - 2mV / °C per cel

-20 - 60°C

max 95%

schroefklem 4mm²

120 - 300

320 - 800
160 - 400

400 - 1000

240 - 600

1

1. Informations réglementaires et de sécurité

Généralités

• Avant utilisation, revoir la documentation relative à cet appareil afin
de vous familiariser avec les instructions et les indications de
sécurité.

• Cet appareil a été conçu et testé selon les standards internationaux.
Ne l’utiliser que pour le but auquel il est destiné.

• ATTENTION : RISQUE DE CHOC ELECTRIQUE. L’appareil est
utilisé conjointement avec une source d’énergie permanente
(batterie). Même à l’arrêt ou débranché, des tensions électriques
dangereuses peuvent être présentes. Toujours déconnecter
l’alimentation secteur et batterie avant toute intervention sur
l’appareil.
Un disjoncteur de sécurité différentiel doit être installé dans le circuit
d’alimentation CA.

• Il n’y a pas de pièces réparables par l’utilisateur à l’intérieur de
l’appareil. Ne pas déposer la face-avant et ne pas utiliser l’appareil
sans face-avant montée. Faire appel à du personnel qualifié pour
toute intervention de raccordement, d’entretien ou de réparation.

• Ne jamais utiliser le produit dans des endroits présentant des
risques d’explosions de gaz ou de poussière. Consultez votre
fournisseur pour vous assurer que le produit convient à la batterie
utilisée. Respectez les instructions de sécurité du fabricant de la
batterie.

• Attention : ne portez jamais de charges lourdes sans aide.

• Des gaz explosifs peuvent se libérer pendant la charge d’une

batterie. Evitez toute flamme ou étincelle. Prévoir une ventilation
adaptée en toute circonstance.

• N’essayez jamais de charger des batteries non rechargeables.

• Un interrupteur bipolaire avec un écartement de contacts minimum

de 3mm doit être incorporé dans le câble d’alimentation électrique de
l’appareil.

2

Précautions d’installation

• L’installation de cet appareil doit être effectuée par du personnel
qualifié.

• Toujours se référer aux instructions d’installation dans le mode
d’emploi avant de mettre l’appareil sous tension.

• Ceci est un appareil de la Classe de Sécurité I (fourni avec une
borne de mise à terre de protection). Une masse de sécurité non
interruptible doit être prévue aux bornes d’entrée et de sortie CA. Un
point de mise à terre additionnel est situé à l’extérieur du boîtier de
l’appareil. Si vous suspectez la protection par prise de terre d’être
endommagée, l’appareil doit être mis hors tension et protégé contre
toute mise en service involontaire ; faire appel à du personnel
qualifié.

• Assurez-vous que tous les câbles de raccordement sont équipés de
fusibles et disjoncteurs. Ne jamais remplacer les protections par
d’autres d’un type différent. Consultez les manuels pour utiliser
protections appropriées.

• Assurez-vous que tous les câblages et fils de l’installation sont
ancrés pour qu’ils ne subissent aucune contrainte ou déformation.

• Avant de mettre l’appareil en service, contrôlez que la source de
courant corresponde à la configuration de l’appareil tel que décrite
dans le manuel.

• Assurez-vous que l’appareil est utilisé dans les conditions
ambiantes correctes. Ne jamais utiliser l’appareil dans un
environnement humide ou poussiéreux.

• Conservez toujours suffisamment d’espace libre autour de l’appareil
pour la ventilation et assurez-vous que les orifices de ventilation ne
sont pas obstrués.

• Assurez-vous que la puissance électrique souhaitée ne soit pas
supérieure à la capacité de l’appareil.

• Cet appareil est un chargeur automatique à service continu pour
des batteries plomb-acide rechargeables ouvertes, fermées et
gélifiées.

• Utilisez des conducteurs adaptés à 75°C (167°F) minimum pour les
raccordements.

• MISE EN GARDE : Remplacer immédiatement les conducteurs ou
fils qui ne sont pas en parfait état.

3

Transport et stockage

• Lors du transport ou du stockage du produit, s’assurer que les
conducteurs de raccordement au secteur et à la batterie sont
déconnectés.

• Nous n’acceptons aucune responsabilité pour des dommages liés
au transport lorsque l’appareil n’est pas transporté dans son
emballage d’origine.

• Stocker l’appareil dans un endroit sec ; la température de stockage
doit être comprise entre –20°C et +60°C

• Consultez le mode d’emploi des batteries en ce qui concerne le
transport, le stockage, la charge et la mise au rebut des batteries.

4

2. Description

Technologie

Le Chargeur Centaur est un chargeur de batterie à commutation
haute fréquence. Le facteur de puissance en entrée est corrigé
électroniquement par l’étage de puissance primaire.
L’étage de puissance secondaire assure une isolation galvanique et
une tension continue parfaite sur les bornes de sortie.
Les éléments électroniques internes sont protégés contre l’humidité
et les impuretés par un revêtement spécial, garant d’une longue
durée de vie de votre chargeur de batterie.
Trois batteries peuvent être chargées simultanément avec ce
chargeur.

Fonctionnement

Le chargeur de batterie Centaur charge la batterie en 3 étapes
(bulk – absorption – floating).
Il peut rester connecté à la batterie en permanence sans qu’une
production de gaz due à une surcharge se produise.
Le chargeur peut s’utiliser pour différents types de batterie. Les
réglages par défaut sont pour les batteries à électrolyte gélifié.
Pour l’utilisation avec d’autres types de batteries, veuillez
sélectionner le type de batterie qui convient à l’aide du commutateur
DIP accessible dans le coin inférieur gauche en déposant la partie
inférieure de la face-avant. Voir figure 1.
Le courant de charge total de ce chargeur est réparti sur trois sorties,
chacune des sorties peut fournir 100% de la puissance. Si une seule
batterie est utilisée, il est recommandé de relier les trois sorties
ensemble afin de soulager les diodes de séparation.

5

RECHERCHE ET RESOLUTION DE DEFAUTS

Problème Cause possible Solution possible

Le chargeur ne marche pas L’alimentation secteur Vérifier la tension
n’est pas en ordre d’alimentation

Le ou les fusibles d’entrée Remettre l’appareil
ou de sortie sont défectueux à un réparateur
qualifié

La batterie ne se charge pas Mauvaise connexion Vérifier les
complètement de la batterie raccordements de la
batterie

de batterie n’est pas dans type de batterie

Capacité de batterie trop S’assurer que la
élevée puissance du
chargeur convient
à la batterie

La batterie est surchargée Le sélecteur de type Sélectionner le bon
de batterie n’est pas dans type de batterie
la bonne position (voir Fig.1)

Un élément de la batterie Remplacer la
est défectueux batterie

Batterie trop petite S’assurer que la
puissance du
chargeur convient
à la batterie

Le sélecteur de type Sélectionner le bon

la bonne position (voir Fig.1)

6

3. Installation et raccordements électriques

AVERTISSEMENT :

L’installation doit être effectuée uniquement par du personnel qualifié.
Voir aussi figure 1 page 9.

Installation et raccordements

1. Fixer le support de montage supérieur à l’emplacement souhaité.

2. Utiliser 3 vis.

3. Retirer les 4 vis de la face-avant inférieure et déposer celle-ci.

4. Accrocher le chargeur sur la plaque de montage et marquer les
deux orifices de fixation en partie basse (M6).

5. Fixer le chargeur en partie basse par deux vis.

6. Couper les obturateurs en caoutchouc au diamètre souhaité.
Raccorder le câble batterie négatif sur la borne marquée –DC.
Le raccordement négatif est commun à toutes les batteries.
Raccorder le ou les câbles positifs sur la ou les bornes marquées
+DC.
Utiliser des cosses du diamètre exact de la borne de raccordement.
Utiliser des conducteurs conformes aux normes en vigueur et dont la
section est suffisante pour la puissance du chargeur.
Chacune des sorties peut fournir 100% de la puissance. Si une seule
batterie est utilisée, il est recommandé de relier les trois sorties
ensemble afin de soulager les diodes de séparation.

7. Raccorder l’alimentation secteur sur le bornier marqué E (terre), N
(neutre), L (phase). Utiliser des conducteurs conformes aux normes
en vigueur et dont la section est suffisante pour la puissance du
chargeur. Bloquer le câble dans le presse-étoupe pour éviter toute
traction sur les bornes.

8. Sélectionner le type de batterie à l’aide du commutateur DIP dans
le coin inférieur gauche du circuit imprimé (voir fig. 1).

9. Remettre en place la face-avant à l’aide des 4 vis.

10. Mettre l’appareil sous tension et vérifier que le voyant vert
s’allume (visible en bas à gauche par les orifices de ventilation).
Vérifier la tension de charge aux bornes des batteries.

7

Modèle

Section minimale pour longueur jusqu’à

déconseillées)

12/20 24/16

10mm²
AWG 7

12/30 24/30
12/40 24/40

16mm²
AWG 5

12/50 24/60
12/60

25mm²
AWG 3

12/80
12/100

35mm²
AWG 2

Emplacement

Le chargeur Centaur doit être installé dans un endroit sec et ventilé.
Une température ambiante trop élevée entraîne une diminution de la
puissance du chargeur ou son arrêt, et une longévité amoindrie.
Pour un refroidissement optimal, il est recommandé d’installer le
chargeur en position verticale.

Outillage nécessaire

• Clé à pipe ou à douille M6 ou M8 (selon modèle)

• Tournevis cruciforme Phillips N°2 et plat 4mm.

• Divers selon méthode de fixation et de raccordement

Centaur

6 m (les longueurs supérieures sont

Section minimale des câbles batterie

La longueur des câbles du chargeur Centaur vers la ou les batteries
doit réduite au minimum afin d’éviter les pertes de tension.

8

Tensions de charge à environ 10% du courant nominal

Type de

Absorption

Floating

12V

(6 cellules)

24V

(12 cellules)

12V

(6 cellules)

24V

(12 cellules)

GEL

14.2

28.4

13.5

27.0

AGM

14.35

28.7

13.3

26.6

LA

14.5

29.0

13.5

27.0

Autres

14.85

29.7

13.7

27.4

batterie
plomb-acide

Note importante concernant les réglages de tension de
charge

Les tensions de charge comme ci-dessus pour les types différents
de batterie sont seulement indicatives. Veuillez consulter votre
fournisseur de batterie pour le conseil.

En particulier les batteries au plomb noyé (« LA » dans le tableau)
peuvent exiger une tension de charge différente, dépendant de la
construction chimique/mécanique.

9

(acide liquide)

II II

II

II II II

II

II

II

II II II

+ + + - batterie(s)

Sélection type batterie Voyant « marche » Bornier entrée secteur

LA

AGM

(absorbed glass mat)

GEL

(électrolyte gélifié)

Autres

FIGURE 1 : CONNEXIONS ENTREE/ SORTIE

10

Tension d'entrée vs. Courant d'entrée

Modèle

Tension

(Vac)

Courant

(Aac)

Tension

(Vac)

Courant

(Aac)

12/20

120

3.35

240

1.75

12/30

120

4.35

240

2.30

12/40

120

6.40

240

3.20

12/50

120

8.00

240

4.00

12/60

120

9.55

240

4.75

12/80

120

12.0

240

6.00

12/100

120

15.0

240

8.00

24/16

120

5.55

240

2.50

24/30

120

9.00

240

4.55

24/40

120

10.0

240

6.00

24/60

120

15.0

240

9.00

d'entrée

d'entrée

d'entrée

d'entrée

Remarque:

Pour les autres tensions d'entrée Uin, le courant d'entrée peut être
calculée comme suit:

Courant d'entrée = (courant à 120VAC) x (120 / Uin)

Exemple
Courant d'entrée à 120Vca: 2,35 Amps
Nécessaires: courant d'entrée à = 110Vac
Répondre:

courant d'entrée = 3,35x (120/110) = 3,65A

11

Chargeur Centaur

Alimentation

Tension de charge
‘absorption’
(12 / 24 Vdc)

Tension de charge
‘float’
(12 / 24 Vdc)

Nombre de sorties

Courant de charge (A)
(2)

Ampèremètre en
façade

Courbe de charge

Capacité de bat
recommandée (Ah)

Sonde de température

Ventilation forcée

Prot

Température de
fonctionnement

Ignition prot

Humidité
(sans ruissellement)

BOITIER

Matériau & Couleur

Raccordement
batteries (boulons)

Raccordement entrée

Degré de protection

Poids (kg)

Dimensions (hxlxp en
mm)

CONFORMITE AUX
NORMES

Sécurité

Émission

Immuni té

4. Spécifications

12/20

Tension: 90 – 265Vac Fréquence: 45 – 65Hz Facteur de puissance : 1

12/30
24/16

12/40

12/50

12/60
24/30

12/80
24/40

12/100

24/60

3

20 30 /16 40 50 60/30 80/40 100/60

IUoU (Charge en 3 étapes)

terie

ections Courts-circuits en sortie, température

80 - 200

Interne, -2mV / °C par élément

Oui, asservie à la température et au courant

120 – 300

45 - 150

160 - 400 200 - 500

égée

aluminium (bleu RAL 5012)

M6 M6 M8 M8 M8 M8 M8

Borne à vis 4mm²

IP 20

3,8 3,8 5 5 5 12 12

EN 60335-2-29, UL 1236

EN 55014, EN 61000-3-2, EN 61000 3-3

EN 55014-2

355x215x110 355x215x110 426x239x135 426x239x135 426x239x135 505x255x130 505x255x130

14,3 / 28,5 (1)

13,5 / 27,0 (1)

Ja

-20 - +60°C

Oui

max 95%

240 – 600
120 - 300

320 – 800
160 - 400

400 – 1000

1) Réglages usine. Sélecteur interne pour batteries à électrolyte liquide, gel ou AGM.

2) Jusqu'à 40°C température ambiante. Diminution de puissance de ±20% du nominal à 50°C et de ±40%
à 60°C.

240 - 600

1

1. Sicherheit und Vorschriften

Allgemeines

• Lesen Sie sorgfältig alle diesbezüglichen Produktinformationen und
machen Sie sich mit den Sicherheitshinweisen und den Anleitungen
vertraut.

• Dieses Produkt wurde in Übereinstimmung mit entsprechenden
internationalen Normen und Standards entwickelt und erprobt.
Nutzen Sie das Gerät ausschliesslich für den vorgesehenen
Anwendungsbereich.

• Warnhinweis: Es besteht das RISIKO VON STROMSCHLÄGEN.
Das Gerät wird in Verbindung mit einer ständigen Spannungsquelle
benutzt (Batterie). Auch wenn das Gerät ausgeschaltet ist, können
gefährliche Spannungen an den Anschlussklemmen anliegen.
Trennen Sie deshalb bei allen Wartungs- oder Einstellungsarbeiten
das Gerät von der Wechselstromquelle und von der Batterie. Eine
Erdungssicherung (FI-Schalter) muss in die Wechselstromzuleitung
eingebaut werden.

• Das Gerät enthält keine vom Anwender wartbaren Komponenten.
Entfernen Sie deshalb nie die Frontplatte und betreiben Sie es nie
ohne diese. Wenden Sie sich bei Problemen stets an spezielle
Fachkräfte.

• Benutzen Sie das Gerät nie in gasgefährdeten oder staubbelasteten
Räumen (Explosionsgefahr). Klären Sie mit Ihrem Lieferanten um ob
das Gerät mit der vorgesehenen Batterie betrieben werden kann.
Beachten Sie die Sicherheitshinweise des Batterieherstellers.

• Achtung: bewegen Sie schwere Lasten nie ohne Hilfe.

• Beim Laden von Blei-Säure-Batterien entstehen explosive Gase.
Vermeiden Sie offene Flammen oder Funkenbildung. Sorgen Sie für
ausreichende Lüftung während des Ladevorganges.

• Versuchen Sie niemals nicht aufladbare Batterien zu laden.

• In der Netz-Zuleitung ist ein doppelpoliger Unterbrechungsschalter
mit einem Mindestpolabstand von 3mm vorzusehen.

2

Transport und Lagerung

• Lösen Sie alle Netzverbindungen vor Transport oder Lagerung.

• Für Transportschäden kann nur gehaftet werden wenn der
Transport in Originalverpackung stattgefunden hat.

• Lagern Sie die Geräte nur in trockenen Räumen bei einer
Lagertemperatur zwischen –20°C und +60°C.

• Beachten Sie die Herstellerhinweise in der Gebrauchsanweisung
hinsichtlich Transport, Ladung und Entsorgung der Batterie.

3

2. Beschreibung

Technologie

Das Centaur Batterie Ladegerät ist vollständig
hochfrequenzgeregelt. Der Leistungseingang wird in der ersten
Leistungsstufe über den Leistungsfaktor elektronisch geregelt.
Die nächste Stufe übernimmt die galvanische Trennung und sorgt
für perfekte Gleichspannung an den Ausgängen.
Die elektronischen Bauteile sind durch eine spezielle
Beschichtung gegen Feuchtigkeit und Schmutz geschützt, um die
Langlebigkeit des Gerätes zu gewährleisten.
Drei Hochleistungsbatterien können gleichzeitig mit diesem
Ladegerät geladen werden.

Betrieb

Die Batterieladung wird entsprechend der dreistufigen I-U0-U
Kennlinie durchgeführt, bei der einer anfänglichen
Konstantstromphase (Bulk) zwei Konstanspannungsphasen
(Absorption und Float) folgen. Die Batterie kann ständig mit dem
Ladegerät verbunden bleiben, ohne dass die Gefahr übermässiger
Gasentwicklung besteht.
Es können unterschiedliche Batterietypen genutzt werden; die
Grundeinstellung bezieht sich auf Gel-Battrerien. Andere Batterien
(Bleisäure oder AGM) können nach entsprechender Einstellung
am Tippschalter (links unten hinter der vorderen Frontplatte)
verwendet werden.
Der volle Ladestrom ist auf drei Ausgänge verteilt, wobei jeder
Ausgang für sich die volle Leistung abgibt, wenn nur eine Batterie
angeschlossen ist.

4

FEHLERBEHEBUNG

Problem

Mögliche Ursache

Lösung

Der Lader arbeitet nicht

Die Netzspannung ist nicht in

Netzspannung durchmessen

Die Batterie wird nicht

Schlechter Kontakt

Anschlüsse überprüfen
Die Batterie wird

Der Batteriewahlschalter ist

Einstellung korrigieren

vollständig geladen

überladen

Ordnung

Eingangs- oder
Ausgangssicherung ist defekt

Der Batteriewahlschalter ist
falsch eingestellt

Die Batteriekapazität ist zu
gross

falsch eingestellt

Eine Einzelzelle ist defekt

Die Batterie ist zu klein

Gerät an den Händler geben

Einstellung korrigieren (Abb. 1)

Anpassung von Lader und Batterie
prüfen

(Abb. 1)

Batterie wechseln

Fragen Sie Ihren Batterielieferanten

5

3. Installation

Warnhinweis: Nur qualifizierte Fachkräfte einsetzen

Einbauanweisungen

1. Befestigen Sie die Halterung und achten Sie auf waagerechte
Ausrichtung.

2. Befestigen Sie die drei Bolzen.

3. Öffnen Sie die Abdeckung durch Lösen der vier Schrauben der
unteren Frontabdeckung.

4. Setzen Sie das Gerät auf die Halterung und richten Sie es über
den Löchern der zwei Befestigungsschrauben aus.

5. Befestigen Sie das Gerät mit den beiden M6 Schrauben.

6. Verbinden Sie das Netzkabel mit den Anschlussklemmen E, N
und L; achten Sie dabei auf den richtigen Leitungsquerschnitt
(nach ABCY-Vorschrift) entsprechend den Angaben auf dem
Typenschild.

7. Schneiden Sie die Gleichstrom Eingangsstopfen entsprechend
dem Kabeldurchmesser zu; verbinden Sie dann die Batteriekabel
mit den Gleichspannungsklemmen, die mit + und ­gekennzeichnet sind. Der Minuspol ist für alle drei Batterien der
gleiche. Bei weniger als drei Batterien kann jeder beliebige +
Anschluss belegt werden. Alle + Anschlüsse sind für den
Maximalstrom ausgelegt. Achten Sie auf korrekte
Kabelquerschnitte (ABYC Vorschriften).

8. Stellen Sie über den Tipp-Schalter auf der linken unteren
Frontplatte den richtigen Batterietyp ein.
Bitte beachten Sie: Die Werkseinstellung gilt für Gel-Batterien; Bei
anderen Batterien ist die Einstellung unbedingt zu ändern!

9. Setzen Sie die Abdeckung wieder ein, und befestigen Sie diese
mit den vier Schrauben.

10. Schalten Sie den Strom ein und vergewissern Sie sich, daß
die grüne LED brennt (Linke untere Ecke der Leiterplatte sichtbar
durch die linken unteren Luftschlitze).

6

Einbauort

Model

Länge 0 - 6m

12/20
24/16

10mm²
AWG 7

12/30 24/30
12/40 24/40

16mm²
AWG 5

12/50 24/60
12/60

25mm²
AWG 3

12/80
12/100

35mm²
AWG 2

Das Centaur Ladegerät soll an einem trockenen und gut
belüfteten Ort aufgestellt werden.
Zu hohe Umgebungstemperatur reduziert die Leistung, verkürzt
die Lebensdauer oder führt zum Ausfall des Centaur Laders.
Das Centaur Ladegerät ist sowohl für Wand- als auch für Boden­Montage geeignet. Die Wandmontage ist aus Kühlungsgründen zu
bevorzugen.
Die Kabel zwischen dem Ladegerät und den Batterien sollten so
kurz wie möglich sein um Kabelverluste gering zu halten.
Bezüglich der Ein- und Ausgänge wird auf Abb. 1 verwiesen.

Benötigte Werkzeuge und Kabel

M6 Ringschlüssel
Kreuzschlitz Schraubendreher Nr. 2 Phillips
Batteriekabel: Mindestquerschnitte

7

Kabellängen von mehr als 6m sind nicht zu empfehlen.
Anschlussklemmen sollten M6/M8 Bohrungen haben.
Die Versorgungszuleitung sollte für mindestens 75°C
ausgelegt sein.

Achtung: Wechseln Sie beschädigte Kabel immer sofort
aus!

Anschlussreihenfolge

• Trennen Sie die Netzzuleitung.

• Trennen Sie die Batteriekabel von der Batterie.

• Öffnen Sie die Frontabdeckung.

• Verbinden Sie die Batteriekabel mit dem Ladegerät.
Beachten Sie, daß es nur einen Minus-Anschluss gibt.
Wählen Sie die Sicherung entsprechend der Ladergröße.

• Verbinden Sie die Batteriekabel mit der Batterie.

• Verbinden Sie den Wechselspannungs-Eingang mittels
eines flexiblen Dreiaderkabels (2,5-4mm2) mit dem
Wechselspannungs-Netz. Beachten Sie die Einhaltung der
Schutzklasse PE.

• Schließen Sie die Frontplatte.

8

Ladespannung bei ca. 10% des Nennstroms

Batterietyp

Konstantspannungs­phase (Absorption)

Erhaltungsphase
(Float)

12V
(6 Zellen)

24V
(12 Zellen)

12V
(6 Zellen)

24V
(12 Zellen)

GEL

14.2

28.4

13.5

27.0

AGM

14.35

28.7

13.3

26.6

Blei-Säure

14.5

29.0

13.5

27.0

Sonstige

14.85

29.7

13.7

27.4

Wichtige Bemerkung hinsichtlich der Einstellung der
Ladespannung

Die oben erwähnten Ladespannungen für die verschiedenen
Batteriearten sind nur Indikativ. Bitte erkundigen Sie sich bei
Ihrem Lieferant.

Besonders nasse Bleischwefelsäurebatterien (`LA` im Tafel)
können, abhängig von der chemische/mechanische Konstruktion,
abweichende Ladespannungen benötigen

.

9

Eingangs-Spannung / Eingangs-Strom

Modell

Eingangs-

(Vac)

Eingangs-

(Aac)

Eingangs-

(Vac)

Eingangs-

(Aac)

12/20

120

3.35

240

1.75

12/30

120

4.35

240

2.30

12/40

120

6.40

240

3.20

12/50

120

8.00

240

4.00

12/60

120

9.55

240

4.75

12/80

120

12.0

240

6.00

12/100

120

15.0

240

8.00

24/16

120

5.55

240

2.50

24/30

120

9.00

240

4.55

24/40

120

10.0

240

6.00

24/60

120

15.0

240

9.00

Spannung

Strom

Spannung

Strom

Anmerkung:

Für andere Eingangsspannungen UEingang kann der
Eingangsstrom wie folgt berechnet werden:

Eingangsstrom = (Strom bei 120 VAC) x (120/ UEingang )

Beispiel:
Eingangsstrom bei 120 VAC : 3,35A
Eingangsstrom bei 110 VAC
Eingangsstrom = 3,35 x (120/110) = 3,65A

10

II II

II

II II II

II

II

II

II II II

+ + + -

Batterie Wahlschalter LED Kontroll-Leuchte Anschlussklemmen

Bleisäure

AGM

GEL

Andere

ABB. 1 ANSCHLÜSSE UND EINSTELLUNGEN

11

Centaur Ladegerät

Gemeinsame
Merkmale

Ladespannung
Absorption
(V DC)

Ladespannung
(V DC)

Leistungsausgänge

Ladestrom (A) (2)

Amp.-Anzeige
Ausgangsleistung

La

Empfohlene
Batteriekapazität (Ah)

Temperatur Sensor

Zwangskühlung

Schutz

Betriebs­Temperaturbereich

Brandschutz

Rel. Luftfeuchte

Gehäuse

Material & Farbe

Batterie

Wechselstrom­Anschluß

Schutzklasse

Gewicht kg (lbs)

Abmessungen hxwxd
in mm
(hxwxd in Zoll)

Normen

Sicherheit

Emission

EMV

4. Spezifikationen

12/20

12/30
24/16

Eingangsspannung: 90 – 265V Eingangsfrequenz: 45 – 65Hz Leistungsfaktor: 1

12/40

12/50

12/60
24/30

12/80
24/40

12/100

24/60

“

Float“

3

20 30 /16 40 50 60/30 80/40 100/60

dekennlinie IUoU (Dreistufen Charakteristik)

80 - 200

Ja, Temperatur- und Strom- geregelter Lüfter

Ausgangskurzschluß, Übertemperatur

Ja

max 95%

Aluminium (blau RAL 5012)

-Anschlüsse M6 Bolzen M6 Bolzen M8 Bolzen M8 Bolzen M8 Bolzen M8 Bolzen M8 Bolzen

IP 20

3,8 (8.4) 3,8 (8.4) 5 (11) 5 (11) 5 (11) 12 (26) 12 (26)

EN 60335-2-29, UL 1236

EN 55014, EN 61000-3-2, EN 61000 3-3

EN 55014-2

355x215x110

(14.0x8.5x4.3)

120 – 300

45 - 150

355x215x110

(14.0x8.5x4.3)

160 - 400 200 - 500

426x239x135

(16.8x9.4x5.3)

14,3 / 28,5 (1)

13,5 / 27,0 (1)

Ja

240 – 600
120 - 300

-20 to 60°C (0 - 140°F)

Schraubklemme 4mm² (AW G 6)

426x239x135

(16.8x9.4x5.3)

505x255x130

(19.9x10.0x5.2)

320 – 800
160 - 400

505x255x130

(19.9x10.0x5.2)

400 – 1000

240 - 600

505x255x130

(19.9x10.0x5.2)

1) Standard Einstellung. Optimale charge/float Spannungen für Nasse Blei-Säure, Gel- oder AGM
Batterien einstellbar mit Tip-Schalter.

2) Bis zu 40°C (100°F) Umgebungstemperatur. Leistung sinkt auf 80% des Nennwerts bei 50°C (120°F)

und auf 60% bei 60°C (140°F).

Serial number:

Distributor:

Victron Energy B.V.
The Netherlands

General phone:

[phone]

Customer support desk:

[phone]

General and Service fax:

[phone]

Sales fax:

[phone]

E-mail:

[e-mail]

Internet site:

http://www.victronenergy.com

Article number:

ISM001001000

Version:

09

Date:

14-03-2016
