Page 1
Manual
Handleiding
Manuel
Handbuch
Manual
Manual
Manuale
Manuál
Руководство по
эксплуатации
BlueSolar PWM DUO-LCD-USB
EN
NL
FR
DE
ES
SV
IT
CZ
RU
Page 2
Page 3
IMPORTANT
Important note: always connect the battery 1 first.
1. General Information
• Always connect battery 1 first, in order to allow the Controller to
recognize system voltage.
• Use a 12V (36 cells) solar array for a 12V system.
• Use a 24V (72 cells) solar array for a 24V system.
The BlueSolar PWM DUO 12V|24V|20A LCD-USB series uses Pulse Width Modulation
(PWM) charge voltage control combined with a multistage charge control algorithm. This
leads to superior charging and enhanced battery performance. The filtered PWM power
control system uses highly efficient and reliable power MOSFET transistors.
2. Features
• Three stage battery charging [bulk – absorption – float]
• External Temperature sensor included
• 2 Battery outputs for 2 separate batteries.
• Battery type: Lead-Acid and LiFePO4
• Protected against reverse polarity connection of the solar panels and/or battery.
• USB output for charging telephones and tablets.
• Temperature protection.

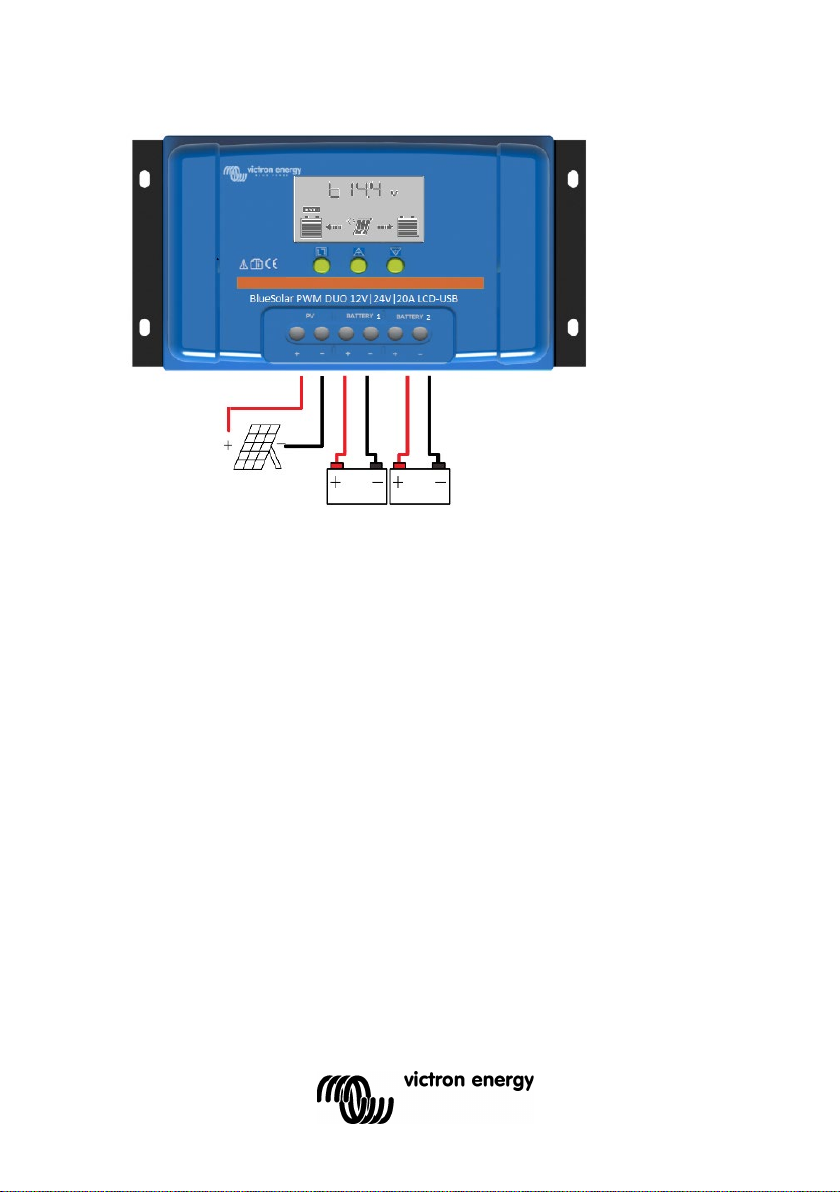

3. Installation
EN NL FR DE ES SE IT CZ RU
1
Page 4
1. Connect the battery1 - plus and minus.
2. Connect the battery2 - plus and minus.
3. Connect the solar array - plus and minus.
The reverse order applies when deinstalling.
An improper sequence order can damage the BlueSolar PWM DUO 12V|24V|20A LCD-
USB!
1. Make sure your battery1 is charged for the BlueSolar PWM DUO 12V|24V|20A LCD-USB
to recognize the battery type before first installation.
2. The battery cables should be as short as possible to minimize losses.
3. The BlueSolar PWM DUO 12V|24V|20A LCD-USB is only suitable for lead-acid, and
LiFePO4 batteries.
4. The BlueSolar PWM DUO 12V|24V|20A LCD-USB is only suitable for regulating solar
modules. Never connect another charging source to the charge BlueSolar Charge
Controller.
2
Page 5
Boot Display. After connecting the battery the display shows
Press MENU to enter next display.
press.

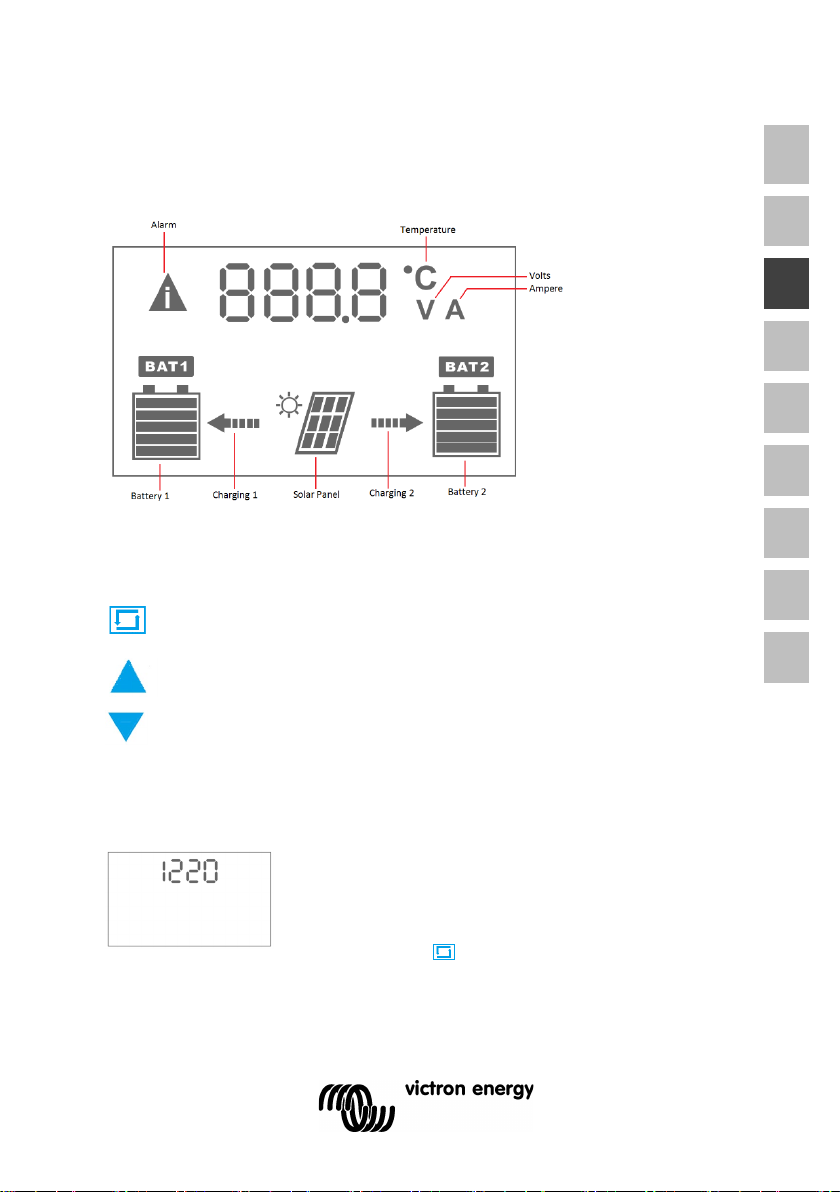

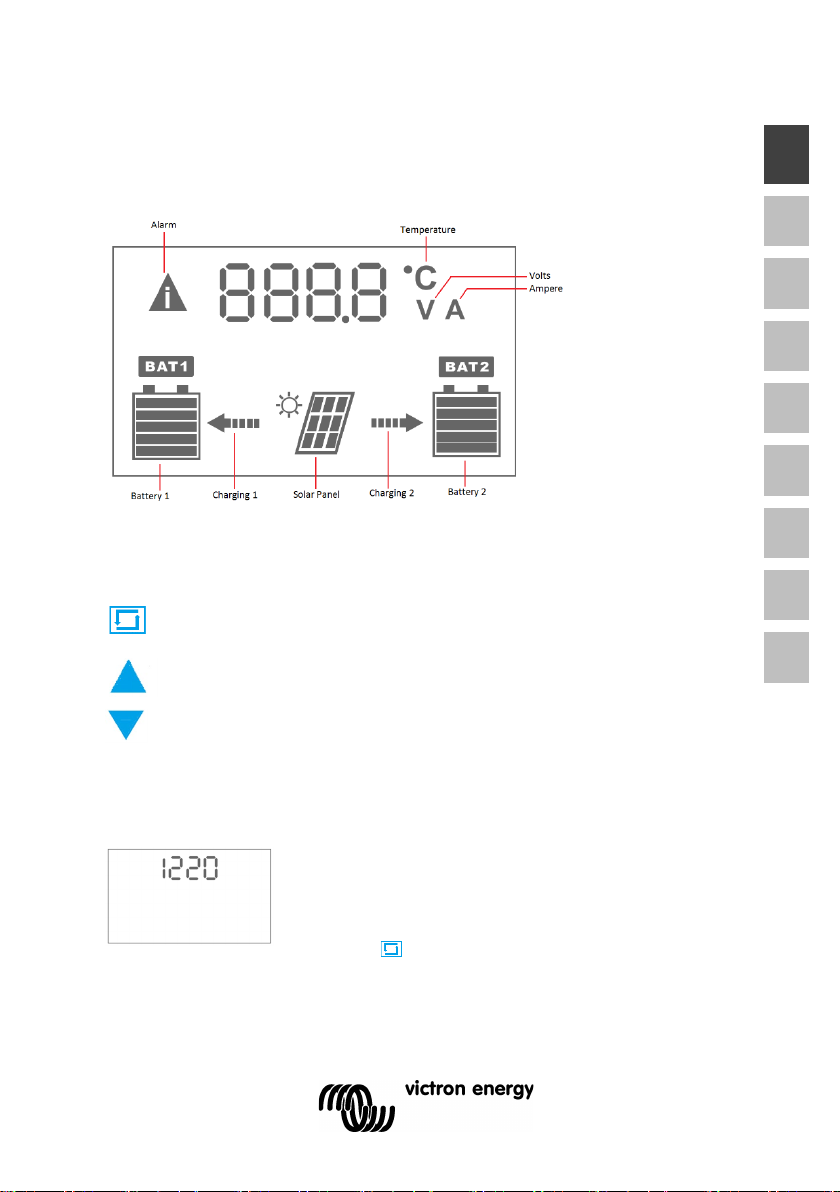

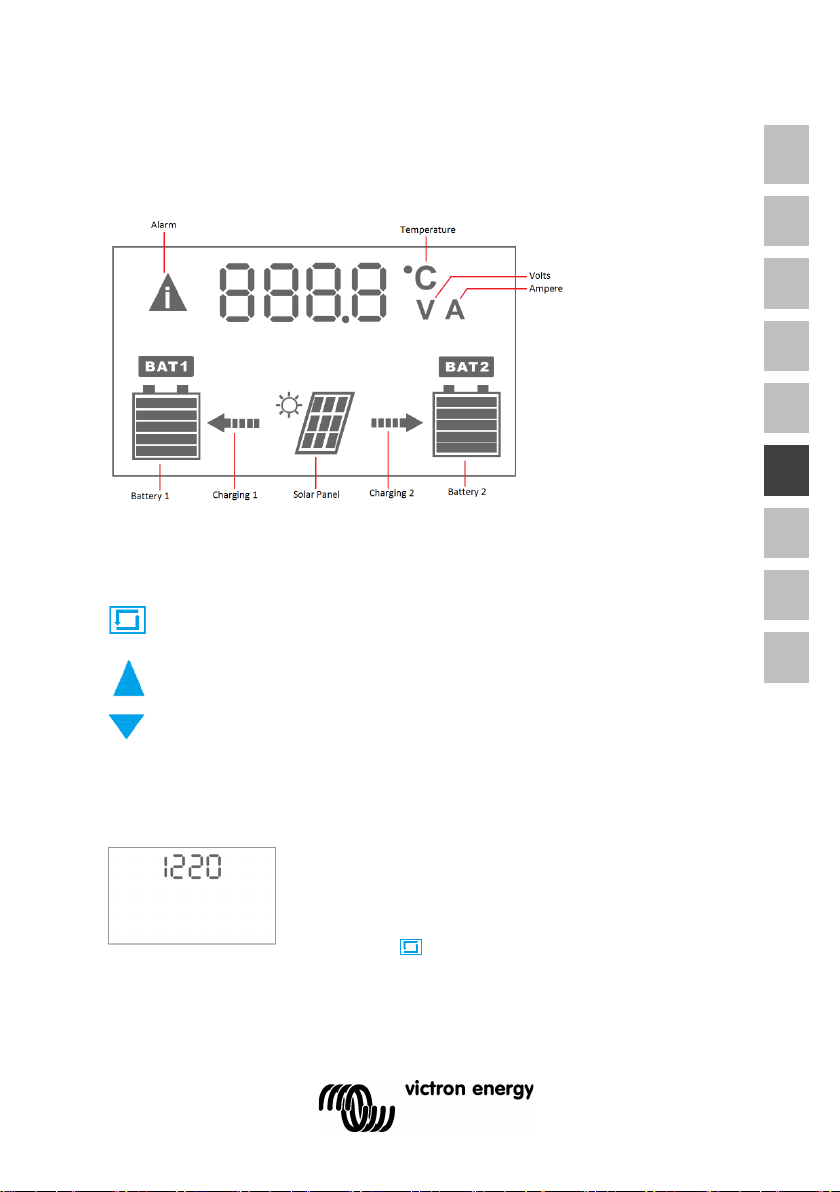

4. LCD DISPLAY and SETTINGS
MENU：switch between different displays, or to enter/exit setting by long
UP：press to change the settings when in setting mode.
EN NL FR DE ES SE IT CZ RU
DOWN: press to change the settings when in setting mode.
4.1 Monitoring and settings
Values between [ ] are for 24V battery settings
the solar charger model and the system voltage as
recognized by the solar charger.
1220= BlueSolar PWM DUO 12V|20A
2420= BlueSolar PWM DUO 24V|20A
3
Page 6

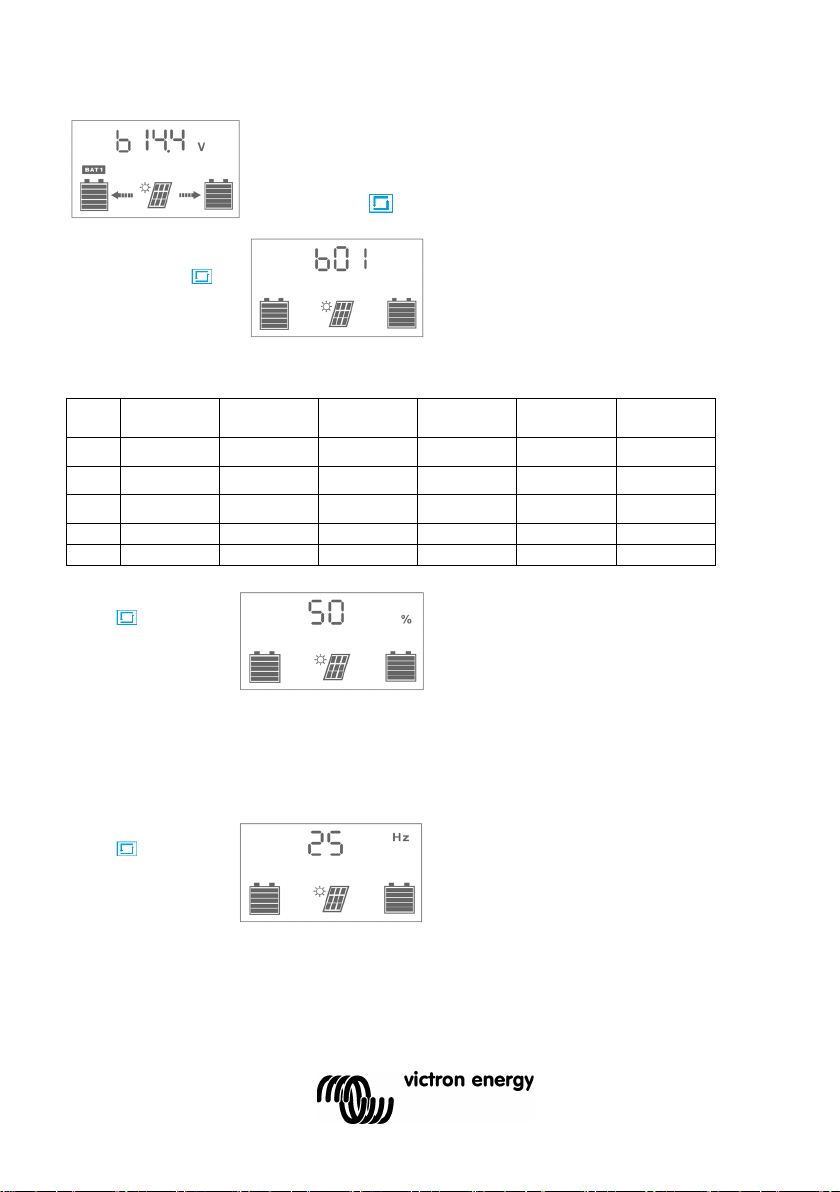

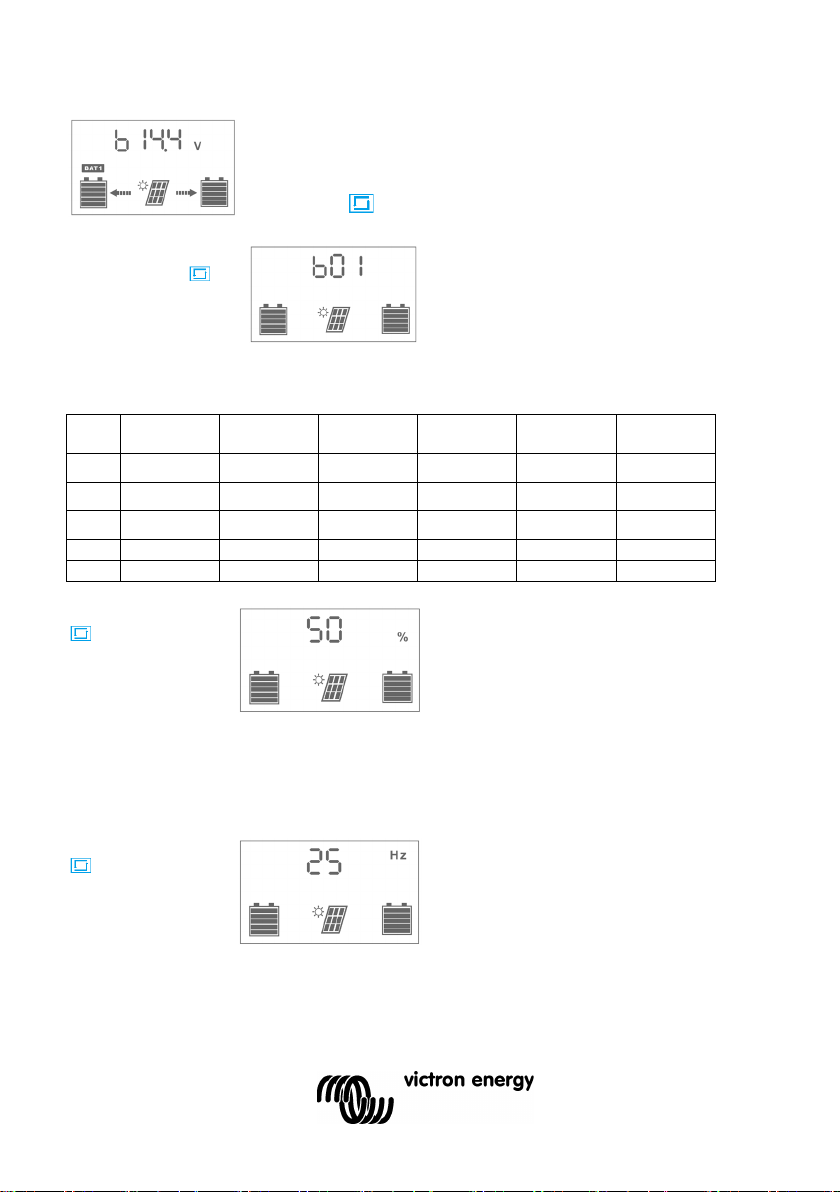

Main display: battery1 voltage, battery state of charge, charging
status.
Press MENU to enter next display.
Change settings in
in:
Press on the MENU
Charging Ratio of Battery 1
The factory setting is 50%
Note: In the normal charging status, the controller will divide the charging as the setting.
Press on the MENU
Charging Frequency
The factory setting is 25Hz
Battery type
Battery
Absorbtion
Float voltage
Low voltage
Low voltage
LEAD-ACID
[AGM]
LEAD-ACID
[Gel]
LEAD-ACID
[Wet]
If arrow is flashing charger is in float.
By arrow of: no solar available.
Main display.
Press the MENU
button for several
seconds until the
display flashes, you are
Battery type setting.
See table below.
The factory setting is b01
voltage
b01
b02
b03
b04 LiFePO4 12.8V 14.2V 13.35V 11.2V 12.6V
b05 LiFePO4 25.6V 28.4V 26.7V 22.4V 25.2V
12.0V [24V] 14.4V [28.8V] 13.7V [27.4V] 11.2V [22.4V] 12.6V [25.2V]
12.0V [24V] 14.2V [28.4V] 13.7V [27.4V] 11.2V [22.4V] 12.6V [25.2V]
12.0V [24V] 14.6V [29.2V] 13.7V [27.4V] 11.2V [22.4V] 12.6V [25.2V]
voltage
disconnect
reconnect
key again and you
are in:
Current ratio to battery1
20% means 20% of available current
to battery 1 and 80% to Battery2
during Bulk phase.
When battery #1 is fully charged, more charge current will go to battery #2.
When the controller detects that only battery #1 is connected, all the charge current will go
to the battery #1 automatically.
key again and you
are in:
Frequency switching between
Battery1 and Battery2: 25, 50 or
100Hz
4
Page 7

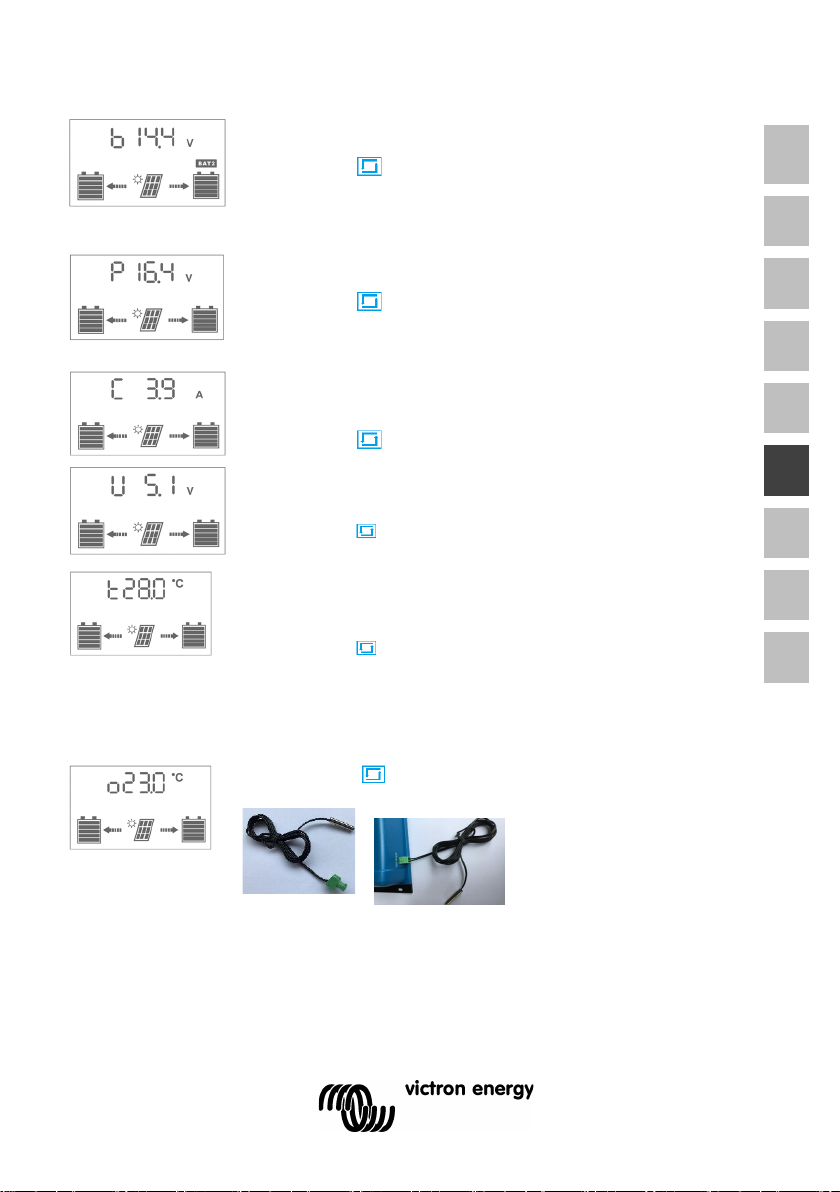

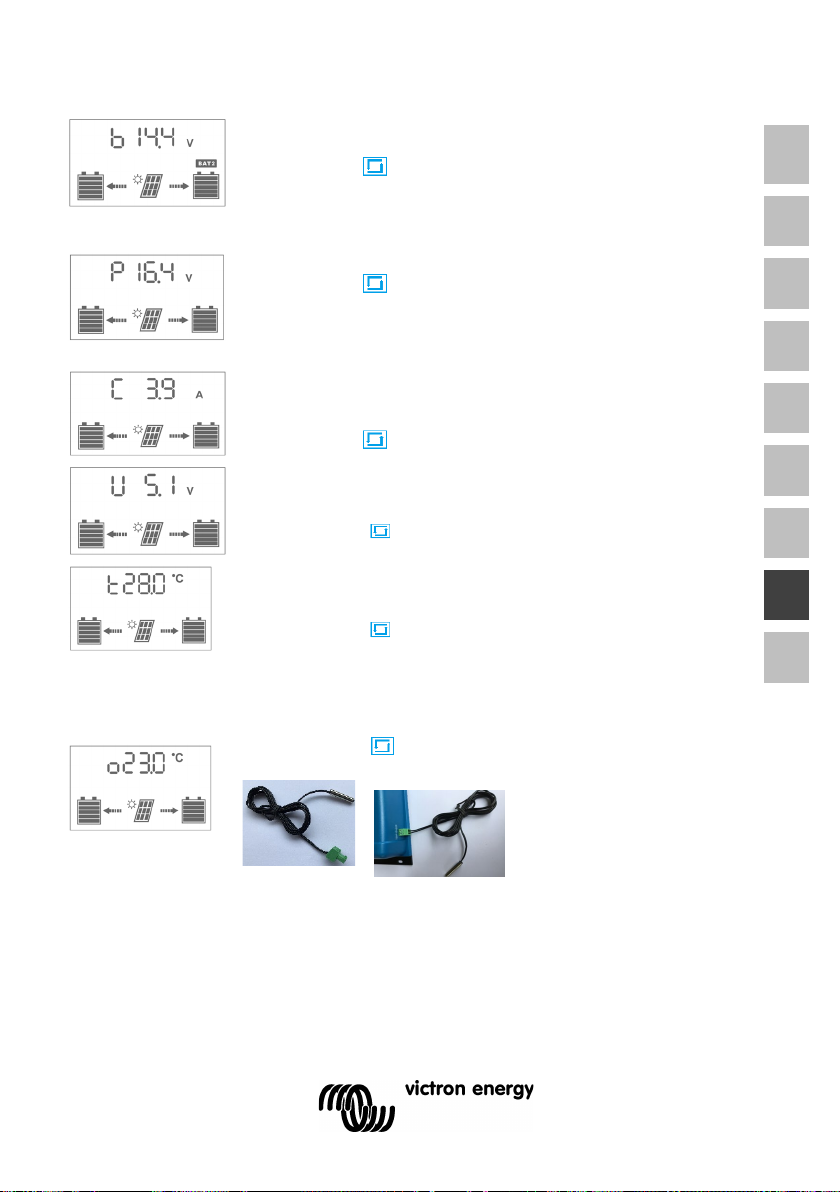

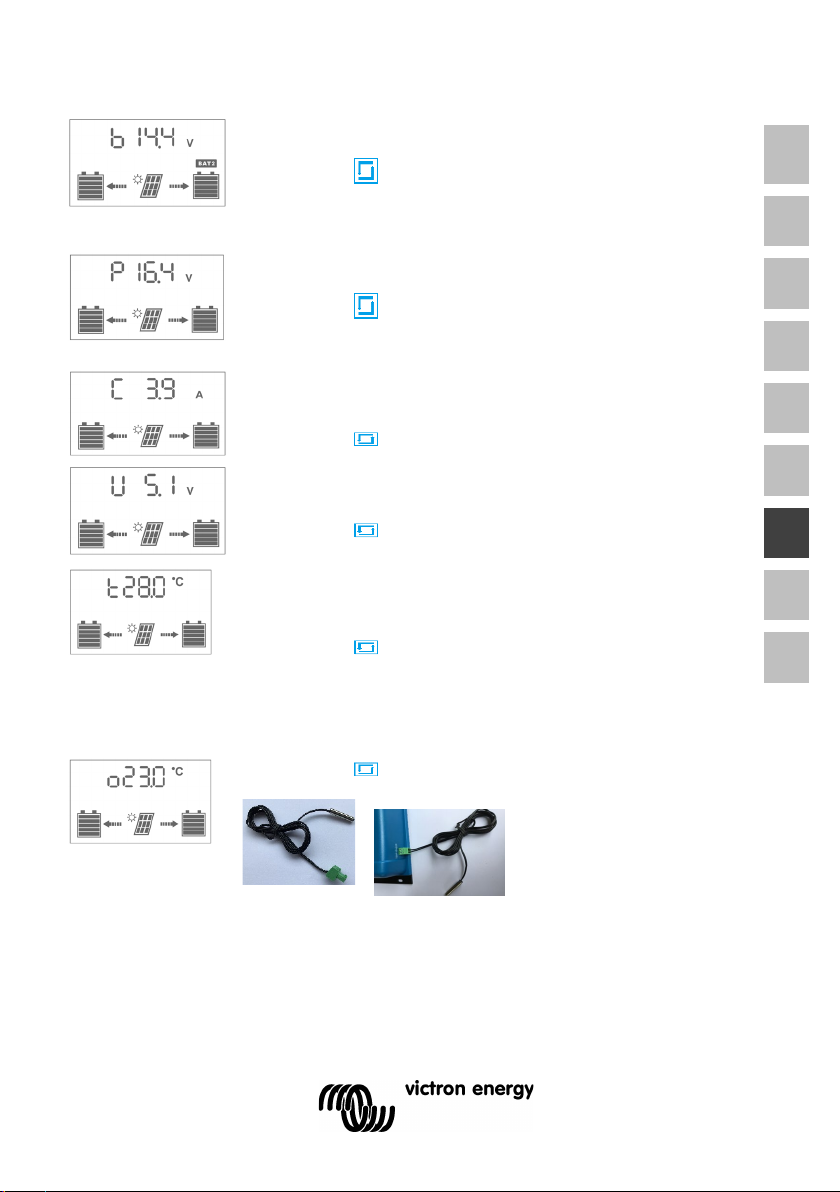

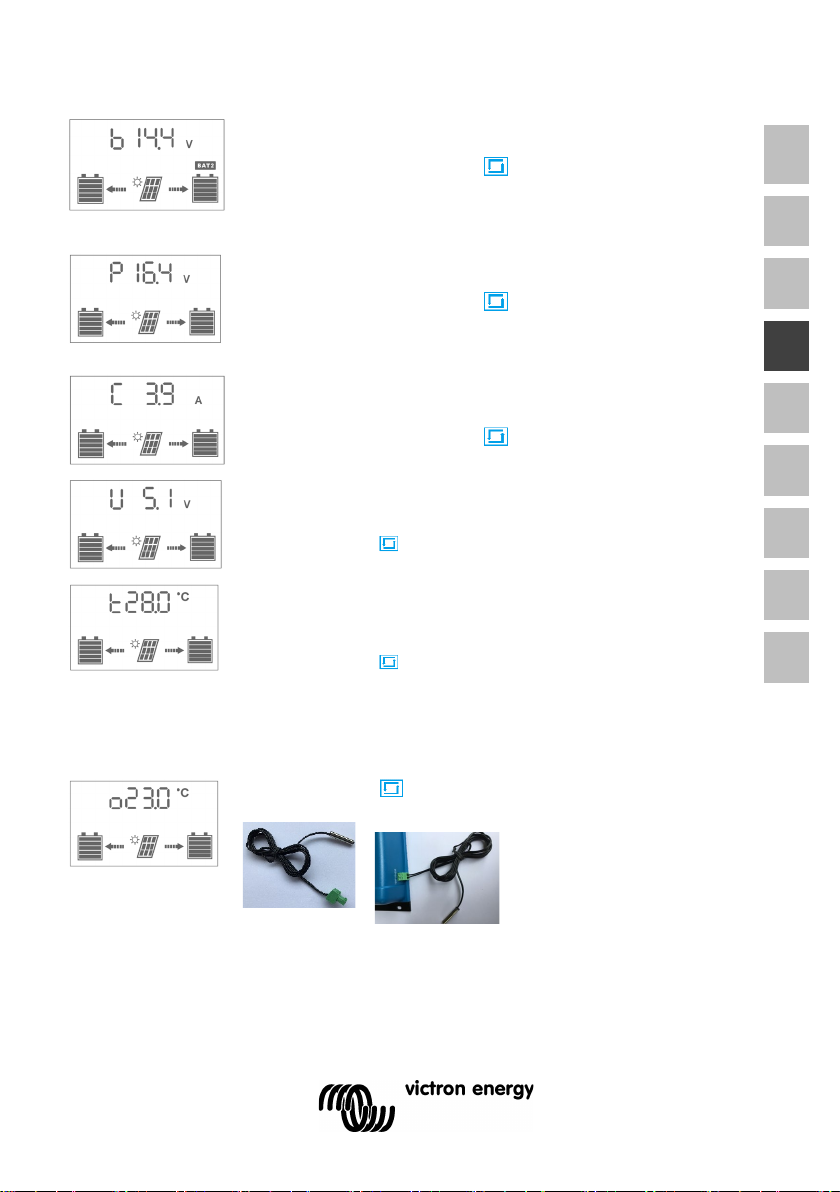

Battery2 display: battery2 voltage, battery state of charge,
PV Voltage display: PV voltage and the state of charge of the
USB Voltage display: USB voltage
Internal controller temperature. If the BlueSolar PWM
Press MENU to enter next display.
External Temperature Sensor temperature. If the external
Press MENU to enter Main display.
the BlueSolar PWM DUO 12V|24V|20A
charging status.
Press MENU to enter next display.
batteries.
Press MENU to enter next display.
Charge current display: Total PV to batteries1&2 current and the
state of charge of the battery.
If arrow is flashing charger is in float.
Press MENU to enter next display.
5V (2A max)
Press MENU to enter next display.
DUO 12V|24V|20A LCD-USB gets hot during running it will shut
down and wait for the temperature to drop to normal level and
then it will start working again.
temperature sensor is connected, battery absorption voltages will
corrected with -30mV/°C for 12V and -60mV/°C for 24V
Without sensor the temperature is 25°C
EN NL FR DE ES SE IT CZ RU
For use with External Temperature Sensor connect the sensor to
5
Page 8

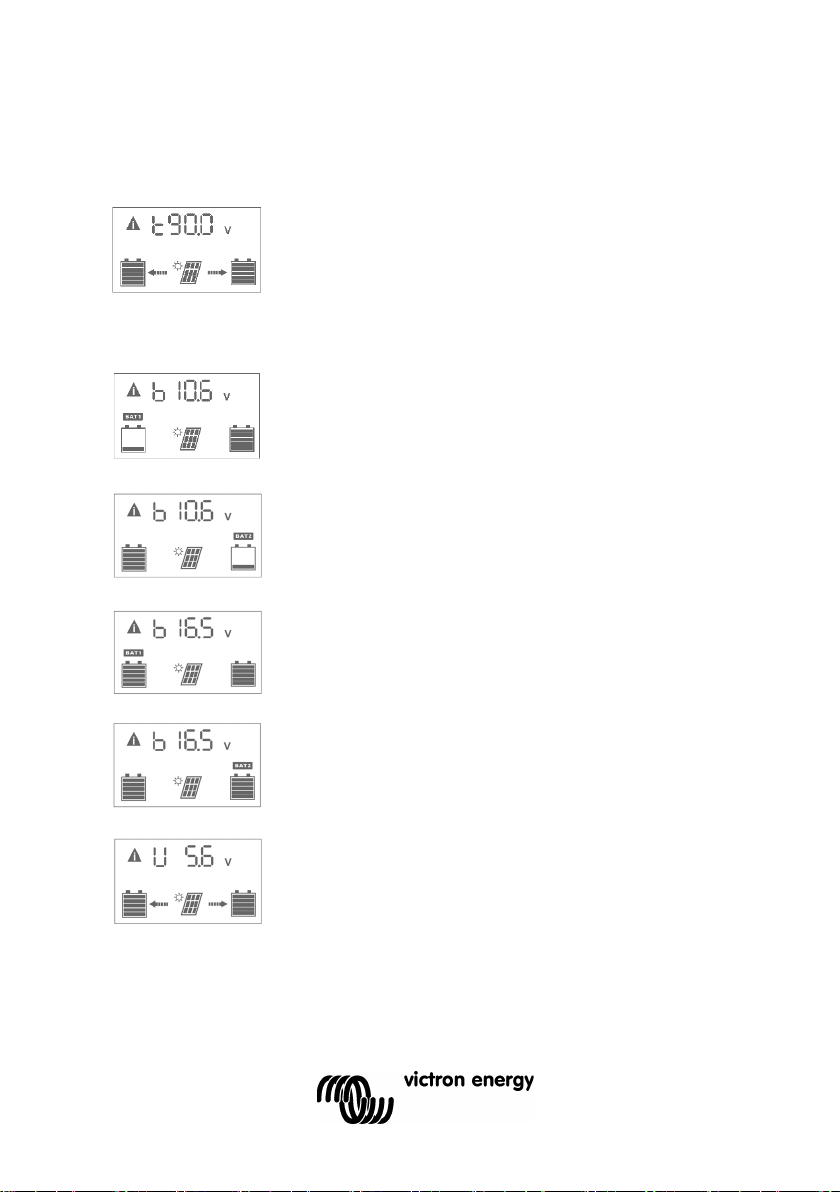

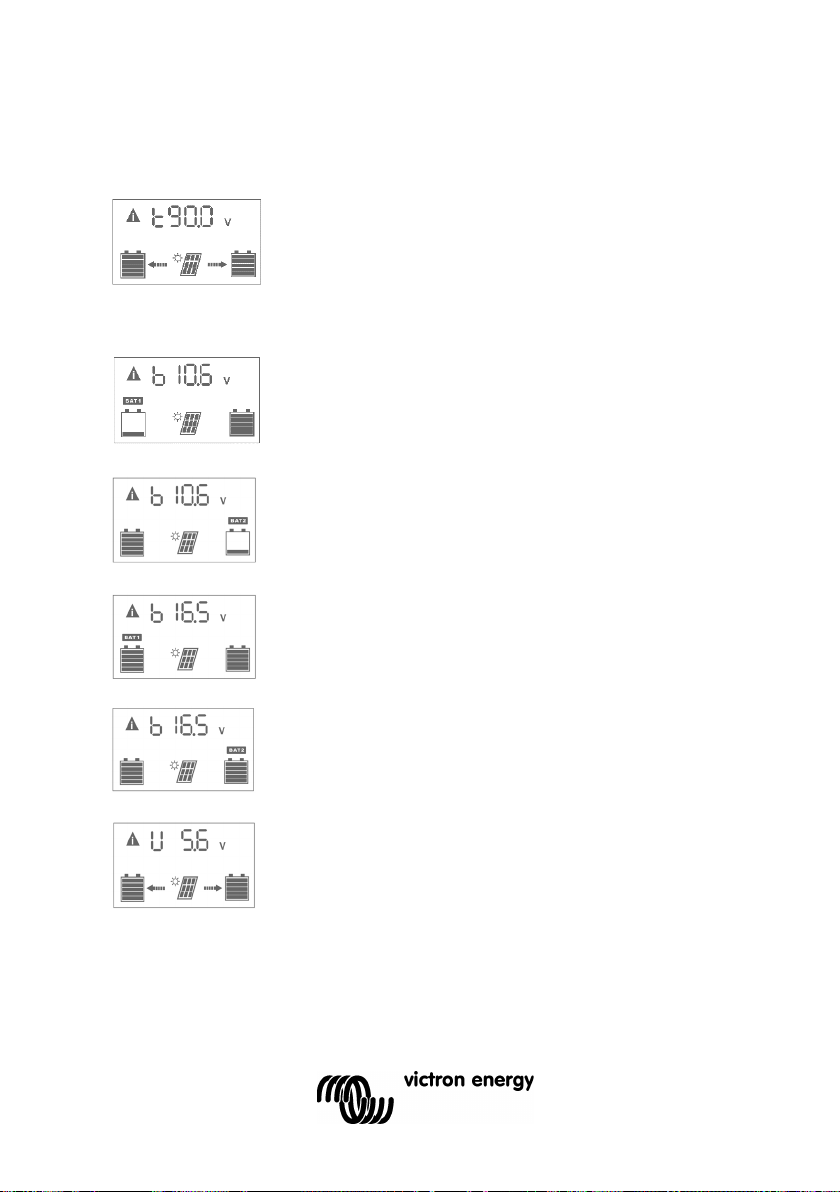

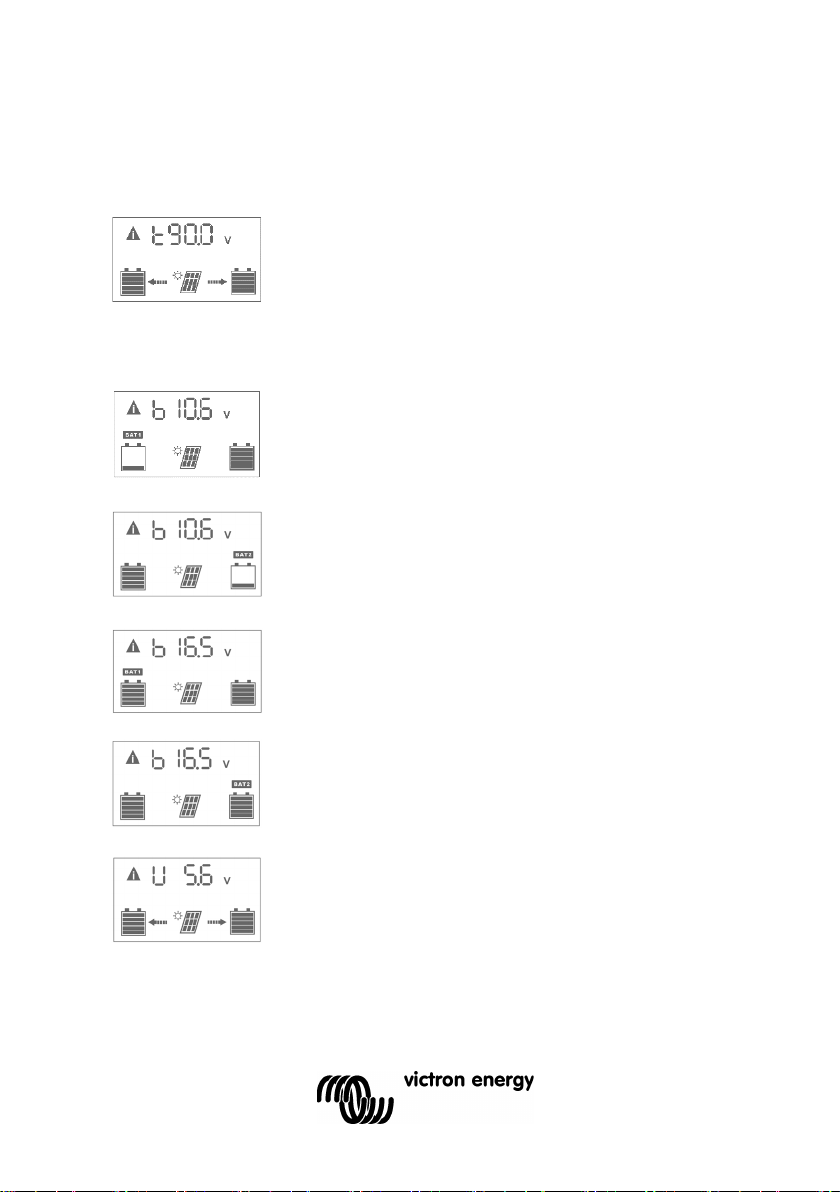

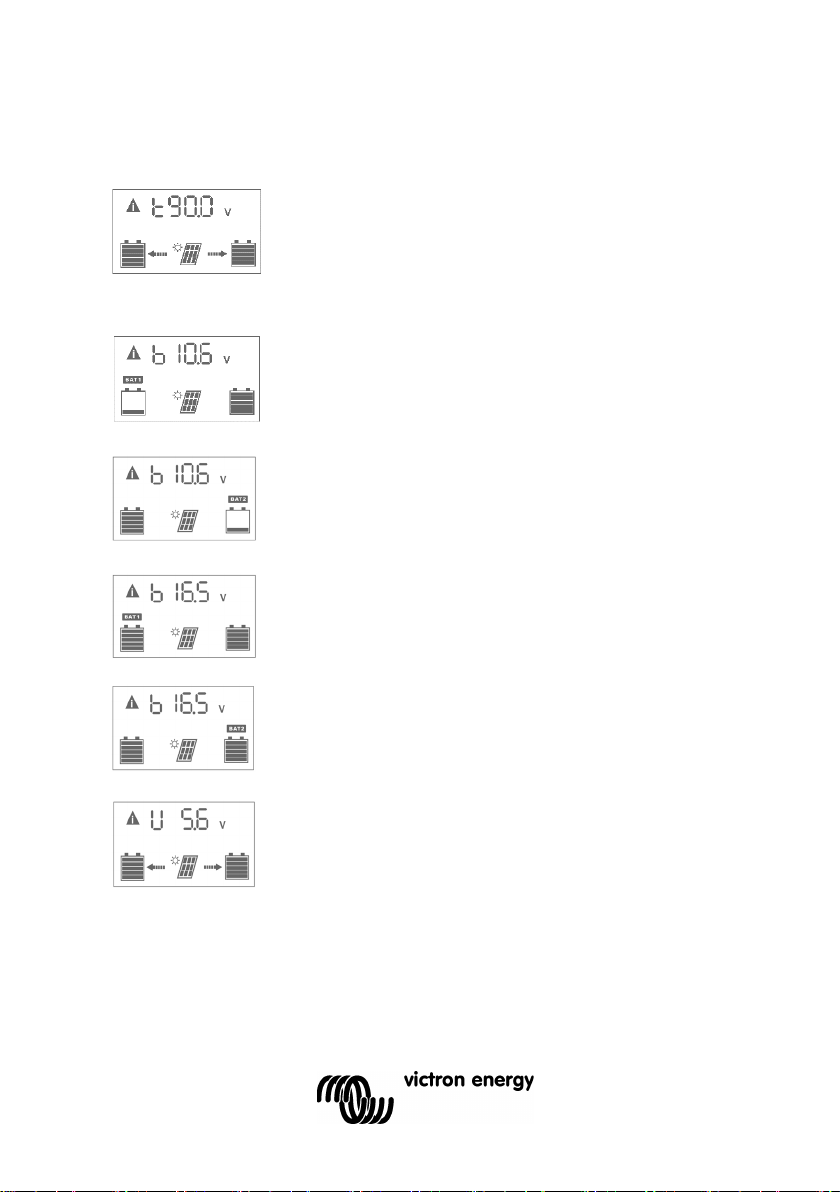

5. Alarms
High temperature
will resume normal operation.
When temp ≥ 85℃, the BlueSolar PWM DUO 12V|24V|20A
LCD-USB will lower the PV input current in order to lower the
temp. There is no alarm on the LCD display.
When temp >90℃, the BlueSolar PWM DUO 12V|24V|20A LCD-
USB the PV input current will be reduced to zero, the high temp
alarm icon will show on the LCD. After the temp has decreased
to less than 82℃, BlueSolar PWM DUO 12V|24V|20A LCD-USB
Low battery1 voltage
Battery1 voltage <10.6V
Low battery2 voltage
Battery2 voltage <10.6V
High battery1 voltage
Battery1 voltage >16.5V
6
High battery2 voltage
Battery2 voltage >16.5V
High USB voltage
USB voltage >5.6V
Page 9
BlueSolar PWM DUO
12V|24V|20 LCD-USB
12V|24V|20A
12V
24V
Charge Current
20A total Battery1&2
Charge mode
PWM
Maximum solar array voltage
Solar voltage range
15-28V
30-55V
Self-consumption
Solar Panel
USB outputs
Voltage
5V
Current
2A (total from 2 USB outputs)
USB disconnect 10.5V
21.0V
USB reconnect 12.0V
24.0V
Default settings
Absorption charge (b01)
1
14.4V 28.8V
Float charge (b01)1 13.7V
27.4V
External Temperature Sensor
Temperature compensation
-30mV/°C
-60mV/°C
Enclosure
Terminal size
16mm² / AWG6
Weight
300gr
Dimension (h x w x d)
101.50x184.00x47.10 mm
Mounting
Vertical wall mount, indoor only
Humidity (non condensing)
Max. 95%
Operating temperature
-35°C to +60°C (full load)
Cooling
Natural convection
Protection class
IP20
Standards
Safety
EN60335-1, IEC62109-1
EMC
EN61000-6-1, EN61000-6-3
6.Specifications
Battery Voltage 12/24V Auto Select
55V
<10mA
Protections
Recommended solar panel array
Max Solar Input Power
Reverse polarity connection of the solar panels.
Reverse polarity connection of the battery.
Low voltage disconnect.
Over-temperature protection.
36cell
240W 480W
72cell
EN NL FR DE ES SE IT CZ RU
1
See also 4.1 Battery type setting.
7
Page 10

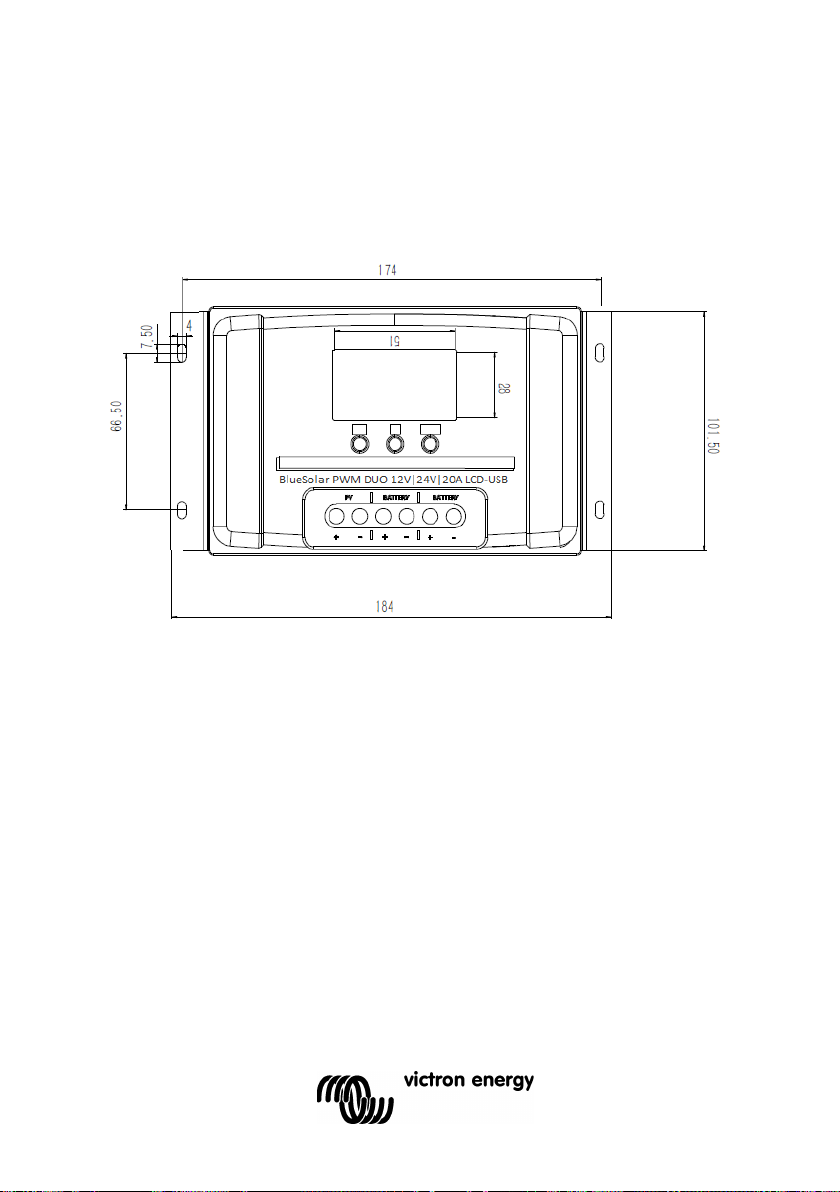

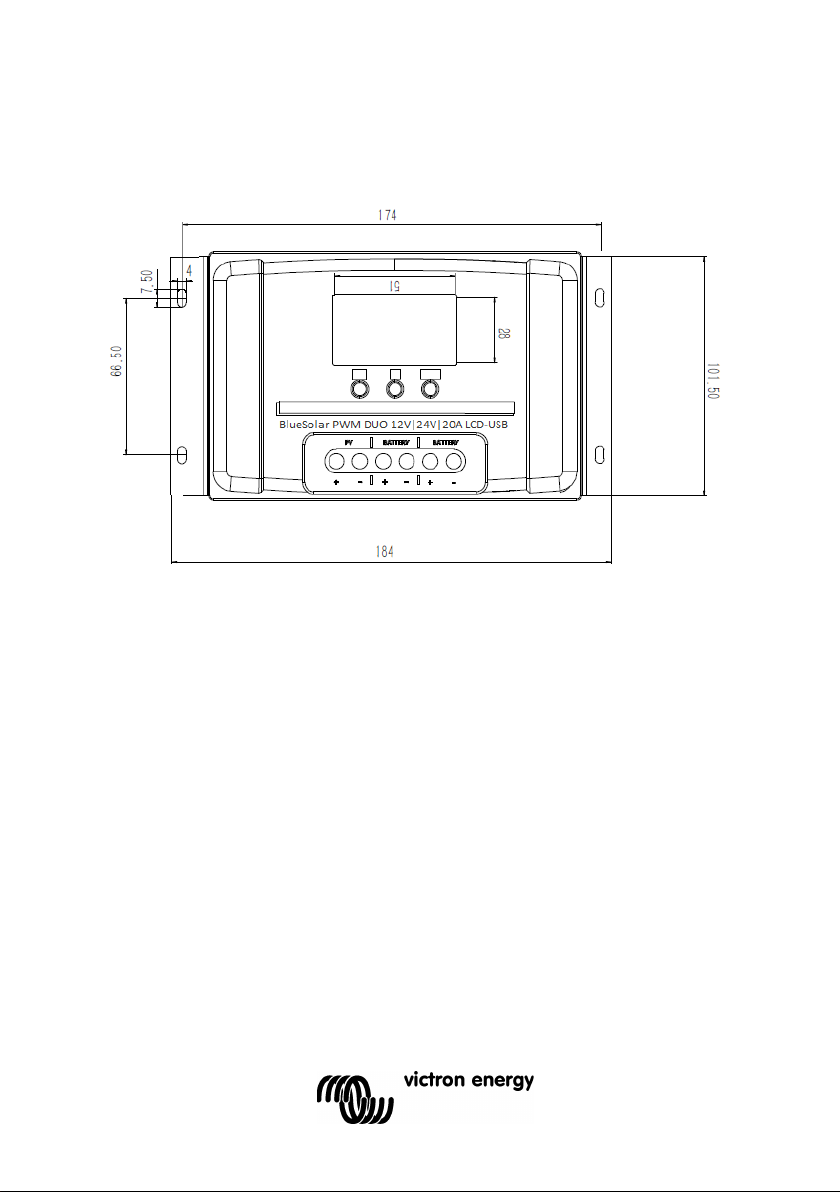

7. Mechanical drawing.
8
Page 11
BELANGRIJK
Belangrijk: sluit altijd eerst accu 1 aan.
1. Algemene Informatie
• Sluit altijd eerst accu 1 aan, zodat de regelaar de systeemspanning
kan herkennen.
• Gebruik een zonnepaneel van 12 V (36 cellen) voor een 12V-systeem.
• Gebruik een zonnepaneel van 24V (72 cellen) voor een 24V-systeem.
De BlueSolar PWM DUO 12V|24V|20A LCD-USB-seriemaakt gebruik van
pulsbreedtemodulatie (PWM) en laadspanningsregeling in combinatie met een meertraps
laadalgoritme. Dit resulteert in hoogwaardig laden en verbeterde accuprestaties. Het
gefilterde PWM-stroomregelsysteem maakt gebruik van uiterst efficiënte en betrouwbare
MOSFET-transistors.
2. Kenmerken
• Drietraps acculaden [bulk - absorptie - float]
• Inclusief externe temperatuursensor
• 2 accu-uitgangen voor 2 aparte accu's.
• Accutype: Loodzuur en LiFePO4
• Beschermd tegen omgekeerde polariteitsaansluiting van de zonnepanelen
en/of accu.
• USB-uitgang voor het opladen van telefoons en tablets.
• Temperatuurbescherming.
3. Installatie
EN NL FR DE ES SE IT CZ RU
1
Page 12
1. Sluit accu 1 aan - plus en min.
2. Sluit accu 2 aan - plus en min.
3. Sluit het zonnepaneel aan - plus- en min.
De omgekeerde volgorde is van toepassing bij het demonteren.
Een incorrecte volgorde kan de BlueSolar PWM DUO 12V|24V|20A LCD-USB
beschadigen!
1. Zorg ervoor dat uw accu1 is opgeladen voor de BlueSolar PWM DUO 12V|24V|20A LCD-
USB om het accutype te herkennen vóór de eerste installatie.
2. De accukabels moeten zo kort mogelijk zijn om spanningsverliezen te minimaliseren.
3. De BlueSolar PWM DUO 12V|24V|20A LCD-USB is alleen geschikt voor loodzuur- en
LiFePo4-accu's.
4. De BlueSolar PWM DUO 12V|24V|20A LCD-USB is alleen geschikt voor het regelen van
zonnemodules. Sluit nooit een andere oplaadbron aan op de BlueSolar Charge
Controller.
2
Page 13
Opstartscherm. Na het aansluiten van de accu zal het
Druk op MENU om naar het volgende scherm te gaan.

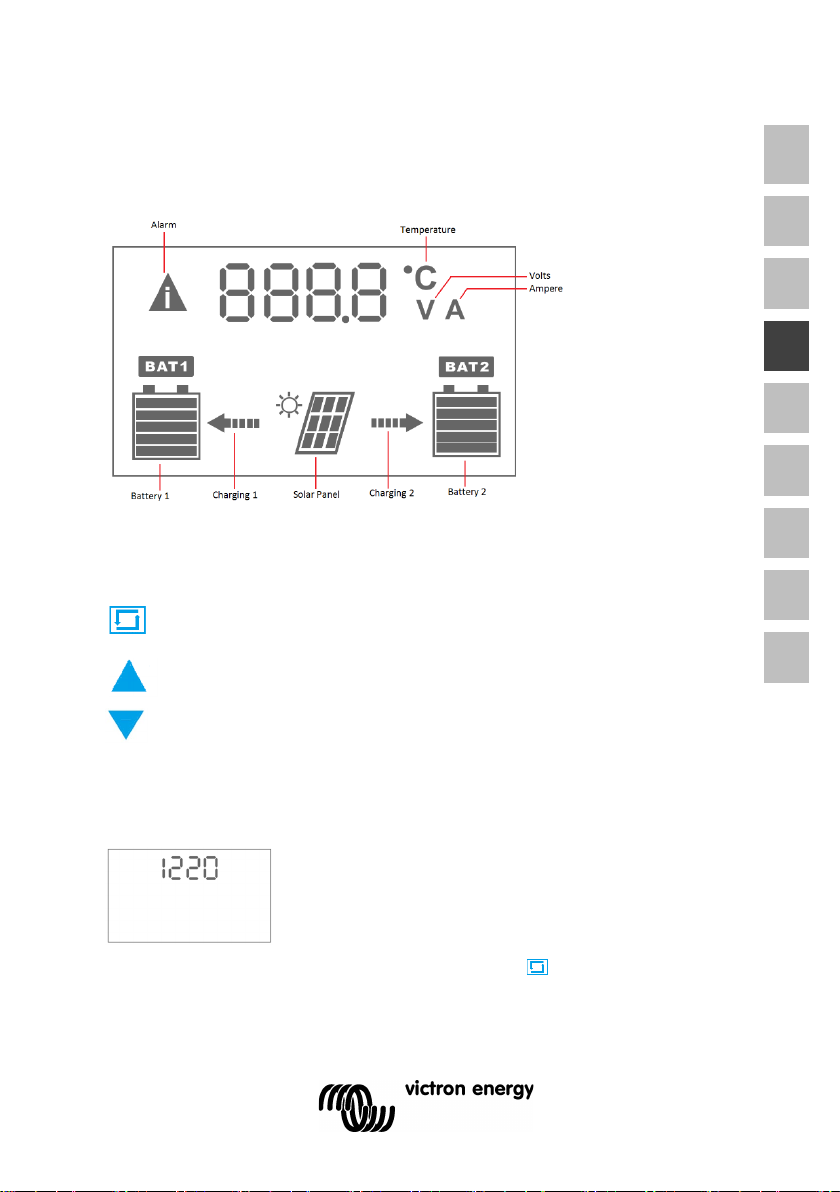

4. LCD-SCHERM en INSTELLINGEN
MENU：door lang ingedrukt te houden schakelt u tussen verschillende
beeldschermen of kunt u toegang krijgen tot de instellingen of deze verlaten.
OMHOOG: druk in om de instellingen te wijzigen in de instellingsmodus.
EN NL FR DE ES SE IT CZ RU
OMLAAG: druk om de instellingen te wijzigen in de instelmodus.
4.1 Monitoring en instellingen
Waarden tussen [ ] zijn voor 24V-accu-instellingen
scherm het model zonnelader en de systeemspanning zoals
herkend door de zonnelader weergeven.
1220= BlueSolar PWM DUO 12V|20A
2420= BlueSolar PWM DUO 24V|20A
3
Page 14
Hoofdscherm: spanning accu1, accustatus, laadstatus.
Als pijl knippert is de acculader ingesteld op
Druk op MENU om naar het volgende scherm te gaan.
Wijzig de instellingen in
nu in:
Druk nogmaals op de
Laadverhouding van Accu 1
De fabrieksinstelling is 50 %
Let op: Gedurende de normale laadstatus deelt de regelaar het opladen volgens de
automatisch naar de accu #1.
Druk nogmaals op de
Laadfrequentie
De fabrieksinstelling is 25 Hz
Accutype
Accuspanning
Absorptiespan
Druppellaadsp
Lage
verbreken
Lage
verbinden
LOODZUUR
[AGM]
14,4 V [28,8
V]
13,7 V [27,4
V]
11,2 V [22,4
V]
12,6 V [25,2
V]
LOODZUUR
[Gel]
14,2 V [28,4
V]
13,7 V [27,4
V]
11,2 V [22,4
V]
12,6 V [25,2
V]
LOODZUUR
[Wet]
14,6 V [29,2
V]
13,7 V [27,4
V]
11,2 V [22,4
V]
12,6 V [25,2
V]
b05
LiFePO4
25,6 V
28,4 V
26,7 V
22,4 V
25,2 V
druppellaadspanning.
Als de pijl uitstaat: geen zonne-energie beschikbaar.
het hoofdscherm.
Druk gedurende enkele
seconden op de knop
MENU totdat het
scherm knippert. U bent
Instelling accutype.
Zie onderstaande tabel.
De fabrieksinstelling is b01
ning
b01
b02
b03
b04 LiFePO4 12,8 V 14,2 V 13.35 V 11,2 V 12,6 V
12,0 V [24 V]
12,0 V [24 V]
12,0 V [24 V]
anning
spanning
verbinding
spanning
opnieuw
knop MENU en u
bent nu in:
Stroomverhouding tot accu1
20 % betekent 20 % van de
beschikbare stroom naar accu 1 en
80 % naar Accu2 tijdens de
bulklaadfase.
ingestelde waarden. Wanneer accu #1 volledig is opgeladen, gaat er meer laadstroom
naar accu #2.
Wanneer de regelaar detecteert dat alleen accu #1 is aangesloten, gaat alle laadstroom
knop MENU en u
bent nu in:
Frequentie bij het schakelen tussen
Accu1 en Accu2: 25, 50 of 100 Hz
4
Page 15
Accu2-scherm: spanning accu2, accustatus, laadstatus.
PV-spanningsscherm: PV-spanning en de laadstatus van de
USB-spanningsscherm: USB-spanning
Interne temperatuurregelaar. Als de BlueSolar PWM
Druk op MENU om naar het volgende scherm te gaan.
Temperatuur externe temperatuursensor. Als de externe
Druk op MENU om naar het hoofdscherm te gaan.
voor gebruik met externe temperatuursensor.
Druk op MENU om naar het volgende scherm te gaan.
accu's.
Druk op MENU om naar het volgende scherm te gaan.
Laadstroomscherm: Totaal PV naar accustroom 1 & 2 en de
laadstatus van de accu.
Als pijl knippert is de acculader ingesteld op druppellaadspanning.
Druk op MENU om naar het volgende scherm te gaan.
5 V (2 A max.)
Druk op MENU om naar het volgende scherm te gaan.
DUO 12V|24V|20A LCD-USB opwarmt wanneer in werking is, zal
het uitschakelen en zal het wachten totdat de temperatuur weer
tot een normaal niveau is gedaald om vervolgens weer in te
schakelen.
EN NL FR DE ES SE IT CZ RU
temperatuursensor is aangesloten, worden de accuabsorptiesspanningen gecorrigeerd met -30 mV/°C voor 12 V en 60 mV/°C voor 24 V
Zonder sensor is de temperatuur 25 °C
Sluit de sensor aan op de BlueSolar PWM DUO 12V|24V|20A
5
Page 16
5. Alarmen
Hoge temperatuur
werking hervatten.
Bij temperaturen van ≥ 85 ℃ zal de BlueSolar PWM
DUO 12V|24V|20A LCD-USBde PV-ingangsstroom verlagen om
de temperatuur te verlagen. Er wordt geen alarmmelding op het
LCD-scherm weergegeven.
Bij temperaturen van >90 ℃ zal de PV-ingangsstroom van de
BlueSolar PWM DUO 12V|24V|20A LCD-USB worden
teruggebracht tot nul en zal de pictogram voor een te hoge
temperatuur worden weergegeven op het LCD-scherm. Nadat
de temperatuur is gedaald tot minder dan 82 ℃, zal de
BlueSolar PWM DUO 12V|24V|20A LCD-USB zijn normale
Lage spanning accu1
Spanning accu1 < 10,6 V
Lage accu2 spanning
Spanning Accu2 spanning < 10,6 V
Hoge spanning accu1
Spanning Accu1 > 16,5 V
6
Hoge spanning accu2
Spanning accu2 > 16,5 V
Hoge USB-spanning
USB-spanning > 5,6 V
Page 17
BlueSolar PWM DUO
12V|24V|20A LCD-USB
12 V|24 V|20 A
12 V
24 V
Laadstroom
20 A totaal Accu's 1&2
Laadmodus
PWM
Maximale zonneenergiespanning
Bereik zonnespanning
15-28 V
30-55 V
Omgekeerde aansluiting van de polariteit van de
Beveiliging tegen te hoge temperaturen.
Zonnepaneel
USB-uitgangen
Spanning
5 V
Spanning
2 A (totaal van 2 USB-uitgangen)
USB loskoppelen 10,5 V
21,0 V
USB opnieuw aansluiten
12,0 V
24,0 V
Standaardinstellingen
Absorptieladen (b01)1
14,4 V 28,8 V
Druppelladen (b01)1
13,7 V
27,4 V
Externe temperatuursensor
Temperatuurcompensatie
-30 mV/°C
-60 mV/°C
Behuizing
Grootte van de aansluitklem
16 mm²/AWG6
Gewicht
300 g
Afmetingen (h x b x d)
101,50 x 184,00 x 47,10 mm
Montage
Verticale wandmontage, alleen binnenshuis
Vochtigheid (zonder
condensatie)
Bedrijfstemperatuur
-35 °C tot + 60 °C (volledige lading)
Koeling
Natuurlijke convectie
Beschermingsklasse
IP20
Normen
Veiligheid
EN60335-1, IEC62109-1
EMC
EN61000-6-1, EN61000-6-3
6.Specifications
Accuspanning 12/24V-Auto Select
55 V
Zelfverbruik < 10 mA
Beveiligingen
Aanbevolen zonnepaneelserie
Max. ingangsvermogen voor
zonne-energie
Omgekeerde aansluiting van de polariteit van de accu.
36 cell
240 W 480 W
zonnepanelen.
Ontkoppeling bij lage spanning.
72 cell
EN NL FR DE ES SE IT CZ RU
1 Zie ook 4.1 Instelling accutype.
7
Max. 95 %
Page 18
7. Mechanische tekening
8
Page 19
IMPORTANT
Remarque importante : toujours connecter la batterie 1 en premier.
1. Consignes générales
• Toujours connecter la batterie 1 en premier, afin que le contrôleur
puisse reconnaitre la tension du système.
• Utiliser un champ de panneaux solaires de 12 V (36 cellules) pour
un système de 12 V.
• Utiliser un champ de panneaux solaires de 24 V (72 cellules) pour
un système de 24 V.
La gamme de chargeurs BlueSolar PWM DUO 12 V|24 V|20 A LCD-USB utilise le
contrôle de tension de charge par « Pulse Width Modulation » (PWM - Modulation de
largeur d'impulsions) allié à un algorithme de contrôle de charge en plusieurs étapes.
Cela permet d'obtenir une capacité de charge supérieure et d'améliorer le rendement de
la batterie. Le système de contrôle de puissance PWM filtré utilise des transistors de
puissance MOSFET hautement efficaces et fiables.
2. Caractéristiques
• Trois étapes de charge de batterie (Bulk – absorption – Float).
• Sonde de température externe incluse
• 2 Sorties de batterie pour 2 batteries séparées.
• Type de batterie : au plomb et LiFePO4
• Protection contre la connexion en polarité inversée des panneaux solaires
et/ou de la batterie
• Sortie USB permettant de recharger des téléphones ou des tablettes
• Protection contre les variations de température.
3. Installation
EN NL FR DE ES SE IT CZ RU
1
Page 20
1. Connectez la batterie 1 – pôle positif et négatif.
2. Connectez la batterie 2 – pôle positif et négatif.
3. Connectez le champ de panneaux solaires – pôle positif et négatif.
Pour désinstaller, veuillez suivre les étapes en sens inverse.
Un ordre de connexion incorrect peut endommager le BlueSolar PWM
DUO 12V|24V|20A LCD-USB !
1. Assurez-vous que votre batterie 1 est chargée afin que le contrôleur de charge BlueSolar
PWM DUO 12V|24V|20A LCD-USB reconnaisse le type de batterie avant la première
installation.
2. Les câbles de batterie doivent être les plus courts possibles pour réduire les pertes.
3. Le contrôleur de charge BlueSolar PWM DUO 12V|24V|20A LCD-USB n'est conçu que
pour les batteries au plomb ou LiFePO4.
4. Le contrôleur de charge BlueSolar PWM DUO 12V|24V|20A LCD-USB n'est conçu que
pour réguler des modules solaires. Ne jamais connecter une autre source de charge au
contrôleur de charge BlueSolar.
2
Page 21
Initialiser l'écran. Après avoir connecté la batterie, l'écran
Appuyez sur MENU pour passer à l'écran suivant.
UP : appuyez dessus pour modifier les paramètres lorsque vous êtes en
mode Configuration.
DOWN : appuyez dessus pour modifier les paramètres lorsque vous êtes en
mode Configuration.
4. ÉCRAN LCD et PARAMÈTRES
MENU : pour passer d'un écran à l'autre ou entrer/quitter la configuration en
maintenant le bouton appuyé.
EN NL FR DE ES SE IT CZ RU
4.1 Supervision et paramètres
Les valeurs entre [ ] correspondent à des paramètres de batterie de 24 V.
indique le modèle du chargeur solaire et la tension du
système que le chargeur solaire a reconnue.
1220 = BlueSolar PWM DUO 12V|20A
2420 = BlueSolar PWM DUO 24 V|20A
3
Page 22
Écran principal : tension de batterie 1, état de charge de la
batterie, statut du processus de charge.
Appuyez sur MENU pour passer à l'écran suivant.
Modifier les paramètres
dans :
Appuyez à nouveau
Ratio de charge de la batterie 1
Le réglage en usine est 50 %.
Remarque : à l'état normal de charge, le contrôleur divisera la charge telle que la
charge ira automatiquement à la batterie#1.
Appuyez à nouveau
Fréquence de charge
Le réglage en usine est 25 Hz.
Type de
Tension de la
Tension
Tension Float
Tension faible
déconnexion
Tension faible
reconnexion
PLOMB
[AGM]
14,4 V
[28,8 V]
13,7 V
[27,4 V]
11,2 V
[22,4 V]
12,6 V
[25,2 V]
PLOMB
gélifié]
PLOMB
[À électrolyte]
14,6 V
[29,2 V]
13,7 V
[27,4 V]
11,2 V
[22,4 V]
12,6 V
[25,2 V]
Si la flèche clignote, le chargeur est en mode Float.
S'il n'y a pas de flèche : aucune source solaire n'est disponible.
sur l'écran principal.
Appuyez sur le bouton
MENU pendant
plusieurs secondes
jusqu'à ce que l'écran
clignote, vous êtes
Configuration du type de batterie.
Voir le tableau ci-dessous.
Le réglage standard est b01.
batterie
b01
b02
[À électrolyte
b03
b04 LiFePO4 12,8 V 14,2 V 13,35 V 11,2 V 12,6 V
b05 LiFePO4 25,6 V 28,4 V 26,7 V 22,4 V 25,2 V
batterie
12,0 V [24 V]
12,0 V [24 V]
12,0 V [24 V]
d'absorption
14,2 V
[28,4 V]
13,7 V
[27,4 V]
de
11,2 V
[22,4 V]
de
12,6 V
[25,2 V]
sur la touche MENU
pour arriver dans :
Ratio du courant vers la batterie 1
20 % signifie 20 % du courant
disponible vers la batterie 1, et 80 %
vers la batterie 2 durant la phase
Bulk.
configuration. Si la batterie #1 est entièrement chargée, davantage de courant de charge
ira à la batterie#2.
Si le contrôleur détecte que seule la batterie #1 est connectée, la totalité du courant de
sur la touche MENU
pour arriver dans :
Commutation de fréquence entre
Batterie 1 et Batterie 2 : 25, 50 ou
100 Hz
4
Page 23
Écran Batterie 2 : tension de batterie 2, état de charge de la
Écran de tension PV : tension PV et état de charge des
Écran de tension USB : tension USB
Température du contrôleur interne. Si le contrôleur de charge
Appuyez sur MENU pour passer à l'écran suivant.
Température de la sonde de température externe. Si la sonde
Appuyez sur MENU pour entrer dans l'écran principal.
BlueSolar PWM DUO 12V|24V|20A
batterie, statut du processus de charge.
Appuyez sur MENU pour passer à l'écran suivant.
batteries.
Appuyez sur MENU pour passer à l'écran suivant.
Écran de courant de charge : courant PV total vers les batterie
1 et 2, et état de charge de la batterie.
Si la flèche clignote, le chargeur est en mode Float.
Appuyez sur MENU pour passer à l'écran suivant.
5 V (2 A max)
Appuyez sur MENU pour passer à l'écran suivant.
BlueSolar PWM DUO 12V|24V|20A LCD-USB chauffe durant son
fonctionnement, il s'éteindra et attendra que la température baisse
à un niveau normal avant de recommencer à fonctionner.
de température externe est branchée, les tensions d'absorption de
la batterie seront corrigées avec -30 mV/°C pour 12 V et 60mV/°C pour 24 V.
Sans la sonde, la température est de 25 ºC.
EN NL FR DE ES SE IT CZ RU
Pour utiliser une sonde de température externe, raccordez-la au
5
Page 24
5. Alarmes
Température élevée
réduira le courant d'entrée à
reprendra un fonctionnement normal.
Si la température est ≥ 85℃, le contrôleur de charge BlueSolar
PWM DUO 12V|24V|20A LCD-USB diminuera le courant
d'entrée PV afin de diminuer la température. Aucune alarme
n'apparait sur l'écran LCD.
Si la température est >90℃, le contrôleur de charge BlueSolar
PWM DUO 12V|24V|20A LCD-USB
zéro, et l'icône de l'alarme de température élevée s'affichera sur
le LCD. Dès que la température aura baissé en dessous de
82℃, le BlueSolar PWM DUO 12V|24V|20A LCD-USB
Tension de batterie 1 faible
Tension de Batterie 1 <10,6V
Tension de batterie 2 faible
Tension de Batterie 2 <10,6V
Tension de batterie 1 élevée
Tension de Batterie 1 >16,5 V
6
Tension de batterie 2 élevée
Tension de Batterie 2 >16,5 V
Tension USB élevée
Tension USB >5,6 V
Page 25
BlueSolar PWM
DUO 12V|24V|20A LCD-USB
12 V | 24 V | 20 A
12 V
24 V
Courant de charge
20 A total de la batterie 1 et 2
Mode de charge
PWM
Tension maximale du champ de
panneaux solaires
Plage de tension solaire
15-28 V
30-55 V
Panneau solaire
Champ de panneaux solaires
recommandé
Sorties USB
Tension
5 V
Courant
2 A (total depuis 2 sorties USB)
Déconnexion de l'USB
10,5 V
21,0 V
Reconnexion de l'USB
12,0 V
24,0 V
Paramètres par défaut
Charge d'absorption (b01)
1
14,4 V 28,8 V
Charge Float (b01)1 13,7 V
27,4 V
Sonde de température externe
Compensation de température
-30 mV/°C
-60 mV/°C
Boîtier
Taille de la borne
16 mm² / AWG6
Poids
300 g
Dimension (h x l x p)
101,50 x 184,00 x 47,10 mm
Montage
Montage mural vertical – seulement à l'intérieur
Humidité (sans condensation)
Max. 95 %
Température d'exploitation
-35°C à +60 °C (charge pleine)
Refroidissement
Convection naturelle
Classe de protection
IP20
Normes
Sécurité
EN60335-1, IEC62109-1
EMC
EN61000-6-1, EN61000-6-3
6. Caractéristiques
Tension de batterie Sélection automatique 12/24 V
55 V
Autoconsommation < 10 mA
Protections
Puissance d'entrée solaire max.
Connexion en polarité inversée des panneaux solaires.
Connexion en polarité inversée de la batterie.
Déconnexion en cas de tension réduite.
Protection contre la surchauffe.
36 cellules
240 W 480 W
72 cellules
EN NL FR DE ES SE IT CZ RU
1
Voir également la section 4.1 Configuration du type de batterie.
7
Page 26
7. Schéma mécanique
8
Page 27
WICHTIGER HINWEIS
Wichtiger Hinweis: Schließen Sie immer zuerst die
1. Allgemeine Informationen
• Schließen Sie immer zuerst Batterie 1 an, damit der Controller die
Systemspannung erkennen kann.
• Verwenden Sie eine Solaranlage mit 12 V (36 Zellen) für ein 12 V System.
• Verwenden Sie eine Solaranlage mit 24 V (72 Zellen) für ein 24V System.
Die BlueSolar PWM DUO 12V|24V|20A LCD-USB verwendet eine PulsweitenmodulationLadespannungssteuerung (PWM - Pulse Width Modulation) in Kombination mit einem
mehrstufigen Ladungssteuerungsalgorithmus. Dadurch werden Ladevorgang und
Batterieleistung wesentlich verbessert. Das gefilterte PWM-Leistungs-Steuerungssystem
verwendet hocheffiziente und zuverlässige MOSFET-Leistungstransistoren.
2. Eigenschaften
• Dreistufige Batterieladung [Bulk - Absorption - Float]
• Externer Temperatursensor enthalten
• 2 Batterieausgänge für 2 separate Batterien.
• Batterietyp: Bleisäure und LiFePO4
• Geschützt gegen Falschpolung des Anschlusses der Solarpaneele bzw. der
Batterie.
• USB-Ausgang zum Laden von Telefonen und Tablets.
• Temperaturschutz.
3. Installation
Batterie 1 an.
EN NL FR DE ES SE IT CZ RU
1
Page 28
1. Schließen Sie die Batterie 1 an - Plus und Minus.
2. Schließen Sie die Batterie 2 an - Plus und Minus.
3. Schließen Sie die Solaranlage an - Plus und Minus.
Beim Deinstallieren umgekehrt vorgehen.
Eine falsche Reihenfolge kann den BlueSolar PWM DUO 12V|24V|20A LCD-USB!
1. Vergewissern Sie sich, dass Ihre Batterie1 für den BlueSolar PWM DUO 12V|24V|20A
LCD-USB geladen ist, um den Batterietyp vor der ersten Installation zu erkennen.
2. Die Batteriekabel sollten so kurz wie möglich sein, um Verluste zu minimieren.
3. Der BlueSolar PWM DUO 12V|24V|20A LCD-USB ist nur für Bleisäure- und LiFePO4-
Batterien geeignet.
4. Der BlueSolar PWM DUO 12V|24V|20A LCD-USB ist nur zur Regelung von
Solarmodulen geeignet. Schließen Sie niemals eine andere Ladequelle an den LadeBlueSolar-Laderegler an.
2
Page 29
Start-Bildschirm Nach Anschließen der Batterie wird auf
nächsten Bildschirm.
4. LCD-Anzeige und EINSTELLUNGEN
MENÜ: Wechseln zwischen verschiedenen Anzeigen oder zum
Eingeben/Verlassen der Einstellung durch langes Drücken.
HOCH: im Einstellungsmodus lassen sich damit die Einstellungen ändern.
EN NL FR DE ES SE IT CZ RU
RUNTER: im Einstellungsmodus lassen sich damit die Einstellungen ändern.
4.1 Überwachung und Einstellungen
Die Werte zwischen [ ] sind für 24V-Batterieeinstellungen.
dem Bildschirm das Modell des Solar-Ladegeräts und die
durch das Solar-Ladegerät erkannte Systemspannung
angezeigt.
1220= BlueSolar PWM DUO 12V|20A
2420= BlueSolar PWM DUO 24V|20A
Durch Betätigen der Taste MENU gelangen Sie zum
3
Page 30
Hauptanzeige: Spannung Batterie 1, Ladezustand der Batterie,
Ladestatus.
nächsten Bildschirm.
Einstellungen in der
in:
Drücken Sie erneut
Ladeverhältnis der Batterie 1
Die Werkseinstellung ist 50 %.
Hinweis: Im normalen Ladestatus wird der Controller die Ladung als Einstellung teilen.
Drücken Sie erneut
Ladefrequenz
Die Werkseinstellung ist 25 Hz
Batterietyp
Batteriespann
Konstantspan
Float voltage
Low voltage
trennen
Low voltage
verbinden
BLEI-SÄURE
[AGM]
14,4 V [28,8
V]
13,7 V [27,4
V]
11,2 V [22,4
V]
12,6 V [25,2
V]
BLEI-SÄURE
[Gel]
14,2 V [28,4
V]
13,7 V [27,4
V]
11,2 V [22,4
V]
12,6 V [25,2
V]
BLEI-SÄURE
[Nass]
14,6 V [29,2
V]
13,7 V [27,4
V]
11,2 V [22,4
V]
12,6 V [25,2
V]
Wenn der Pfeil blinkt, befindet sich das Ladegerät im Float.
Durch Pfeil von: kein Solar verfügbar.
Durch Betätigen der Taste MENU gelangen Sie zum
Hauptanzeige ändern.
Drücken Sie die MENÜ
-Taste mehrere
Sekunden lang, bis die
Anzeige blinkt, Sie sind
Einstellung des Batterietyps.
Siehe Tabelle unten.
Die Werkseinstellung ist b01.
ung
b01
b02
b03
b04 LiFePO4 12,8 V 14,2 V 13,35 V 11,2 V 12,6 V
b05 LiFePO4 25,6 V 28,4 V 26,7 V 22,4 V 25,2 V
12,0 V [24 V]
12,0 V [24 V]
12,0 V [24 V]
nung
(Erhaltungssp
annung)
(Niedrige
Spannung)
Verbindung
(Niedrige
Spannung)
Erneut
auf die MENÜ Taste und Sie sind in:
Stromverhältnis zur Batterie 1
20 % bedeutet 20 % des verfügbaren
Stroms für Batterie 1 und 80 % für
Batterie 2 während der Bulk-Phase.
Wenn Batterie Nr. 1 voll geladen ist, fließt mehr Ladestrom zur Batterie Nr. 2.
Wenn der Regler erkennt, dass nur Batterie Nr. 1 angeschlossen ist, wird der gesamte
Ladestrom automatisch an die Batterie Nr. 1 geleitet.
auf die MENÜ Taste und Sie sind in:
Frequenzumschaltung zwischen
Batterie 1 und Batterie 2: 25, 50 oder
100 Hz
4
Page 31
Batterie 2 Anzeige: Spannung Batterie 2, Ladezustand der
Anzeigebildschirm PV-Spannung: PV-Spannung und den
Anzeigebildschirm Ladestrom: Gesamt-PV zu den Batterien 1 &
nächsten Bildschirm.
Anzeigebildschirm USB-Spannung: USB-Spannung
Interner Temperatur-Regler Wenn der BlueSolar PWM
Drücken Sie MENÜ , um zur nächsten Anzeige zu gelangen.
Temperatur des externen Temperatursensors. Wenn der
Drücken Sie MENU , um zur Hauptanzeige zu gelangen.
den Sensor mit dem BlueSolar PWM DUO 12V|24V|20A
Batterie, Ladestatus.
Durch Betätigen der Taste MENU gelangen Sie zum
nächsten Bildschirm.
Ladezustand der Batterien.
Durch Betätigen der Taste MENU gelangen Sie zum
nächsten Bildschirm.
2 Strom und den Ladezustand der Batterie.
Wenn der Pfeil blinkt, befindet sich das Ladegerät im Float.
Durch Betätigen der Taste MENU gelangen Sie zum
5 V (2 A max.)
Drücken Sie MENÜ , um zur nächsten Anzeige zu gelangen.
DUO 12V|24V|20A LCD-USB während des Betriebs heiß wird,
schaltet er sich ab und wartet, bis die Temperatur auf ein
normales Niveau gesunken ist, um dann wieder zu arbeiten.
externe Temperatursensor angeschlossen ist, werden die
Batterieabsorptionsspannungen mit -30 mV/°C für 12 V und -60
mV/°C für 24 V korrigiert.
Ohne Sensor beträgt die Temperatur 25 °C
EN NL FR DE ES SE IT CZ RU
Zur Verwendung mit externem Temperatursensor verbinden Sie
5
Page 32
5. Alarme
Hohe Temperatur
USB den normalen Betrieb wieder auf.
Bei Temperatur ≥ 85 ℃ senkt der BlueSolar PWM
DUO 12V|24V|20A LCD-USB den PV-Eingangsstrom, um die
Temperatur zu senken. Es erscheint kein Alarm auf dem LCDDisplay.
Bei einer Temperatur >90 ℃, der BlueSolar PWM
DUO 12V|24V|20A LCD-USB wird der PV-Eingangsstrom auf
Null reduziert, das Hochtemperaturalarm-Symbol wird auf dem
LCD angezeigt. Nachdem die Temperatur auf weniger als 82 ℃
gesunken ist, nimmt BlueSolar PWM DUO 12V|24V|20A LCD-
Niedrige Batterie 1 Spannung
Batterie 1 Spannung <10,6 V
Niedrige Batterie 2 Spannung
Batterie 2 Spannung <10,6 V
Hohe Batterie 1-Spannung
Batterie 1 Spannung >16,5 V
6
Hohe Batterie 2-Spannung
Batterie 2-Spannung >16,5 V
Hohe USB-Spannung
USB-Spannung >5,6 V
Page 33
BlueSolar PWM
DUO 12V|24V|20A LCD-USB
12 V|24 V|20 A
12 V
24 V
Ladestrom
20A gesamt Batterie 1 & 2
Lade-Modus
PWM
Maximale SolaranlagenSpannung
Solarspannungsbereich
15-28 V
30-55 V
Solarmodul
USB-Ausgänge
Spannung
5 V
Strom
2 A (gesamt von 2 USB-Ausgängen)
USB-Abtrennung 10,5 V
21,0 V
USB wieder anschließen
12,0 V
24,0 V
Standardeinstellungen
Absorptionsladung (b01)
1
14,4 V 28,8 V
Float-Ladung (b01)1 13,7 V
27,4 V
Externer Temperatursensor
Temperaturkompensation
-30 mV/°C
-60 mV/°C
Gehäuse
Klemmengröße
16 mm²/AWG6
Gewicht
300 g
Maße (HxBxT)
101,50 x 184,00 x 47,10 mm
Montage
Vertikale Wandmontage, nur im Innenbereich
Feuchte (nicht kondensierend)
Max. 95 %
Betriebstemperatur
-35 °C bis +60 °C (volle Last)
Kühlung
Naturkonvektion
Schutzklasse
IP20
Normen
Sicherheit
EN60335-1, IEC62109-1
EMC
EN61000-6-1, EN61000-6-3
6. Technische Daten
Batteriespannung 12/24 V automatische Wahl
55 V
Eigenverbrauch <10 mA
Schutz
Empfohlene Solarmodul-Anlage
Max. Solar-Eingangsleistung
Verpolter Anschluss der Solarmodule
Verpolter Anschluss der Batterie
Niederspannungsabschaltung.
Überhitzungsschutz
36 Zellen
240 W 480 W
72 Zellen
EN NL FR DE ES SE IT CZ RU
1
Siehe auch 4.1 Einstellung des Batterietyps.
7
Page 34
7. Technische Zeichnung
8
Page 35
IMPORTANTE
Nota importante: conecte siempre la batería 1 en primer lugar.
1. Información general
• Conectar siempre la batería 1 en primer lugar para que el
controlador reconozca la tensión del sistema.
• Utilice paneles solares de 12 V (36 celdas) para sistemas de 12 V.
• Utilice paneles solares de 24 V (72 celdas) para sistemas de 24 V.
La serie BlueSolar PWM DUO 12 V|24 V|20 A LCD-USB usa control de tensión de carga
mediante modulación por ancho de pulsos (PWM), combinado con un algoritmo de
control de carga multietapa. Gracias a esto el proceso de carga y el rendimiento de la
batería son mejores. El sistema de control de potencia PWM filtrado utiliza los muy
eficientes y fiables transistores de potencia MOSFET.
2. Características
• Carga de baterías en tres etapas [inicial – absorción – flotación].
• Sensor de temperatura externa incluido.
• Dos salidas de batería para dos baterías separadas.
• Tipo de batería: Plomo-ácido y LiFePO4
• Protegido contra conexión de polaridad inversa de los paneles solares y/o de
la batería.
• Salida USB para conectar teléfonos y tabletas.
• Protección térmica.
3. Instalación
EN NL FR DE ES SE IT CZ RU
1
Page 36
1. Conecte la batería 1 - positivo y negativo.
2. Conecte la batería 2 - positivo y negativo.
3. Conecte los paneles solares - positivo y negativo.
Para la desinstalación se sigue el orden inverso.
Si no se sigue el orden correcto en la secuencia se puede dañar el BlueSolar PWM
DUO 12 V|24 V|20 A LCD-USB
1. Asegúrese de que su batería 1 está cargada para que el BlueSolar PWM
DUO 12 V|24 V|20 A LCD-USB reconozca el tipo de batería antes de la primera
instalación.
2. Los cables de la batería deben ser lo más cortos posible para minimizar las pérdidas.
3. El BlueSolar PWM DUO 12 V|24 V|20 A LCD-USB solo es adecuado para baterías de
plomo-ácido y LiFePO4.
4. El BlueSolar PWM DUO 12 V|24 V|20 A LCD-USB solo es adecuado para regular
módulos solares. Nunca conecte otra fuente de carga al controlador de carga BlueSolar.
2
Page 37
Pantalla de arranque. Después de conectar la batería, la
Pulse MENÚ para entrar en la siguiente pantalla.
UP (ARRIBA)：pulse para cambiar los ajustes cuando esté en modo
configuración.
DOWN (ABAJO)：pulse para cambiar los ajustes cuando esté en modo
configuración.
4. PANTALLA LCD Y CONFIGURACIÓN
MENÚ：cambie de pantalla o entre/salga pulsando de forma sostenida.
EN NL FR DE ES SE IT CZ RU
4.1 Seguimiento y configuración
Los valores entre corchetes [ ] son para los ajustes de la batería de 24 V.
pantalla muestra el modelo de cargador solar y la tensión del
sistema que reconozca el cargador solar.
1220= BlueSolar PWM DUO 12 V|20 A
2420= BlueSolar PWM DUO 24 V|20 A
3
Page 38
Pantalla principal: tensión batería 1, estado de carga de la
batería, estado del proceso de carga.
Pulse MENÚ para entrar en la siguiente pantalla.
Cambie los ajustes en
ir a:
Ratio de carga de la batería 1
50%.
Nota: En el estado de carga normal, el controlador dividirá la carga según lo dispuesto en la
irá a la batería 1 automáticamente.
Frecuencia de carga
25 Hz.
Tipo de
Tensión de la
Tensión de
Tensión de
Desconexión
baja
Reconexión
baja
PLOMO-
[AGM]
PLOMO-
[Gel]
PLOMO-
[Húmeda]
Si la flecha parpadea el cargador está en flotación.
Flecha apagada: no hay energía solar disponible.
la pantalla principal.
Pulse MENÚ
durante varios
segundos hasta que la
pantalla parpadee para
Ajuste del tipo de batería.
Véase la tabla siguiente.
El valor predeterminado de fábrica es
b01.
batería
b01
ÁCIDO
b02
ÁCIDO
b03
ÁCIDO
b04 LiFePO4 12,8 V 14,2 V 13,35 V 11,2 V 12,6 V
b05 LiFePO4 25,6 V 28,4 V 26,7 V 22,4 V 25,2 V
batería
12,0 V [24 V]
12,0 V [24 V]
12,0 V [24 V]
absorción
14,4 V
[28,8 V]
14,2 V
[28,4 V]
14,6 V
[29,2 V]
flotación
13,7 V
[27,4 V]
13,7 V
[27,4 V]
13,7 V
[27,4 V]
por tensión
11,2 V
[22,4 V]
11,2 V
[22,4 V]
11,2 V
[22,4 V]
12,6 V
[25,2 V]
12,6 V
[25,2 V]
12,6 V
[25,2 V]
Pulse MENÚ de
nuevo para ir a:
Ratio de corriente de la batería 1
20% significa que el 20% de la corriente
disponible va a la batería 1 y el 80% a la
batería 2 durante la fase de Carga
inicial.
El valor predeterminado de fábrica es
por tensión
configuración. Cuando la batería 1 esté completamente cargada, irá más corriente de carga a la
batería 2.
Cuando el controlador detecte que sólo la batería 1 está conectada, toda la corriente de carga
Pulse MENÚ de
nuevo para ir a:
Cambio de frecuencia entre las baterías 1
y 2: 25, 50 o 100 Hz
El valor predeterminado de fábrica es
4
Page 39
Pantalla batería 2: tensión batería 2, estado de carga de la
Pantalla tensión FV: Tensión FV y estado de carga de las
Pantalla de la tensión USB: Tensión USB
Controlador de temperatura interna. Si el BlueSolar PWM
Pulse MENÚ para entrar en la siguiente pantalla.
Sensor de temperatura externa. Si el sensor de temperatura
Pulse MENÚ para entrar en la siguiente pantalla.
sensor al BlueSolar PWM DUO 12 V|24 V|20 A
batería, estado del proceso de carga.
Pulse MENÚ para entrar en la siguiente pantalla.
baterías.
Pulse MENÚ para entrar en la siguiente pantalla.
Pantalla de corriente de carga: Corriente FV total a las baterías
1 y 2 y estado de carga de la batería.
Si la flecha parpadea el cargador está en flotación.
Pulse MENÚ para entrar en la siguiente pantalla.
5 V (2 A máx)
Pulse MENÚ para entrar en la siguiente pantalla.
DUO 12 V|24 V|20 A LCD-USB se calienta mientras está en
funcionamiento se apagará y esperará a que la temperatura baje
a un nivel normal y luego empezará a funcionar otra vez.
externa está conectado, las tensiones de absorción de la batería
se corregirán con -30 mV/°C para 12 V y -60 mV/°C para 24 V.
Sin sensor, la temperatura es de 25°C.
EN NL FR DE ES SE IT CZ RU
Para su uso con el sensor de temperatura externa conecte el
5
Page 40
5. Alarmas
Temperatura alta
USB volverá a funcionar con normalidad.
Cuando la temperatura ≥ 85℃, el BlueSolar PWM
DUO 12 V|24 V|20 A LCD-USB reducirá la corriente de entrada
FV para bajar la temperatura. La pantalla LCD no muestra
ninguna alarma.
Cuando la temperatura >90℃, el BlueSolar PWM
DUO 12 V|24 V|20 A LCD-USB la corriente de entrada FV se
reducirá a cero y aparecerá el icono de alarma de temperatura
alta en la pantalla LCD. Cuando la temperatura haya bajado por
debajo de 82℃, el BlueSolar PWM DUO 12V|24V|20A LCD-
Tensión baja batería 1
Tensión batería 1 <10,6 V
Tensión baja batería 2
Tensión batería 2 <10,6 V
Tensión alta batería 2
Tensión batería 1 > 16,5 V
6
Tensión alta batería 2
Tensión batería 2 >16,5 V
Tensión alta USB
Tensión USB > 5,6 V
Page 41
BlueSolar PWM
DUO 12 V|24 V|20 A LCD-USB
12 V|24 V|20 A
12 V
24 V
Corriente de carga
20 A total batería 1 y 2
Modo de carga
PWM
Tensión solar máxima
Rango de tensión solar
15-28 V
30-55 V
Autoconsumo
Panel solar
Salidas USB
Tensión
5 V
Corriente
2 A (total de las dos salidas USB)
Desconexión USB 10,5 V
21,0 V
Reconexión USB 12,0 V
24,0 V
Valores predeterminados
Carga de absorción (b01)
1
14,4 V 28,8 V
Carga de flotación (b01)
1
13,7 V
27,4 V
Sensor de temperatura externa
Compensación de temperatura
-30 mV/°C
-60 mV/°C
Carcasa
Tamaño de los terminales
16 mm² / AWG6
Peso
300 gr
Dimensiones (al x an x p)
101,50 x 184,00 x 47,10 mm
Montaje
Montaje vertical de pared, solo interiores
Humedad (sin condensación)
Máx. 95%
Temperatura de trabajo
-35°C a +60°C (carga completa)
Refrigeración
Convección natural
Clase de protección
IP20
Normativas
Seguridad
EN60335-1, IEC62109-1
EMC
EN61000-6-1, EN61000-6-3
6. Especificaciones
Tensión de la batería Selección automática 12/24 V
55 V
< 10 mA
Protecciones
Paneles solares recomendados
Máx. potencia de entrada solar
Conexión polaridad inversa de los paneles solares.
Conexión polaridad inversa de la batería.
Desconexión por baja tensión.
Protección de sobrecalentamiento.
36 celdas
240 W 480 W
72 celdas
EN NL FR DE ES SE IT CZ RU
1
Véase también 4.1 Configuración del tipo de batería.
7
Page 42
7. Dibujo mecánico
8
Page 43
VIKTIGT
Obs: anslut alltid batteri 1 först.
1. Allmän information
• Anslut alltid batteri 1 först så att regulatorn kan detektera
systemspänningen.
• Använd en 12 V (36 celler) solpanel i ett 12 V-system.
• Använd en 24 V (72 celler) solpanel i ett 24 V-system.
Serien BlueSolar PWM DUO 12 V|24 V|20 A LCD-USB använder pulsbreddsmodulerad
(PWM efter engelskans Pulse Width Modulation) laddningsspänningskontroll tillsammans
med en laddningskontrollalgoritm i flera steg. Detta ger en överlägsen laddning och
förbättrad batteriprestanda. Det filtrerade PWM-kraftkontrollsystemet använder
högeffektiva och pålitliga MOSFET-transistorer.
2. Funktioner
• Batteriladdning i tre steg (bulk, absorption och float).
• Extern temperatursensor ingår
• Två batteriutgångar för två separata batterier.
• Batterityp Blysyra och LiFePO4
• Skydd mot omvänd polaritet vid anslutning till solcellspaneler och/eller batteri.
• USB-utgång för att ladda telefoner och surfplattor.
• Temperaturskydd.
3. Installation
EN NL FR DE ES SE IT CZ RU
1
Page 44
1. Anslut batteri 1 - plus och minus.
2. Anslut batteri 2 - plus och minus.
3. Anslut solcellspanelen - plus och minus.
Vid avinstallering gäller omvänd ordning.
En felaktig sekvensordning kan skada BlueSolar PWM DUO 12 V|24 V|20 A LCD-USB!
1. Säkerställ att batteri 1 är laddat så att l BlueSolar PWM DUO 12V|24V|20A LCD-USB
kan känna igen batteritypen innan den första installationen.
2. Batterikablarna bör vara så korta som möjligt för att minimera förluster.
3. BlueSolar PWM DUO 12V|24V|20A LCD-USB är endast lämpad för blybatterier och
LiFePO4-batterier.
4. BlueSolar PWM DUO 12V|24V|20A LCD-USB är endast lämpad för att reglera
solcellsmoduler. Anslut aldrig någon annan laddningskälla till laddningsregulatorn
BlueSolar.
2
Page 45
Startdisplay. Efter att batteriet har anslutits visar skärmen
Tryck på MENY för att gå vidare till nästa display.
4. LCD-DISPLAY och INSTÄLLNINGAR
MENY: växla mellan olika displayer eller tryck ned länge för att gå in/ur
inställningar.
UPP: tryck för att ändra inställningar när den är i inställningsläge.
EN NL FR DE ES SE IT CZ RU
NED: tryck för att ändra inställningar när den är i inställningsläge.
4.1 Övervakning och inställningar
Värden inom [ ] är för inställningar för 24 V-batterier
vilken modell solcellsladdaren är samt vilken systemspänning
laddaren känner av.
1220= BlueSolar PWM DUO 12 V|20 A
2420= BlueSolar PWM DUO 24 V|20 A
3
Page 46
Huvuddisplay: spänning batteri 1, laddningstillstånd batteri,
laddningsstatus.
Tryck på MENY för att gå vidare till nästa display.
Ändra inställningar i
blinkar, du hamnar i:
Tryck återigen ner
Laddningshastighet för Batteri 1
Fabriksinställningen är 50 %.
OBS: I den normala laddningsstatusen delar regulatorn laddningen enligt inställningen.
Tryck återigen ner
Laddningsfrekvens
Batterityp
Batterispännin
Absorbtions-
Floatspänning
Låg spänning
Låg spänning
BLYSYRA
[AGM]
14,4 V [28,8
V]
13,7 V [27,4
V]
11,2 V [22,4
V]
12,6 V [25,2
V]
BLYSYRA
[Gel]
14,2 V [28,4
V]
13,7 V [27,4
V]
11,2 V [22,4
V]
12,6 V [25,2
V]
BLYSYRA
(Våt)
14,6 V [29,2
V]
13,7 V [27,4
V]
11,2 V [22,4
V]
12,6 V [25,2
V]
Om pilen blinkar är laddaren i float.
Vid pil av: inga solceller tillgängliga
huvuddisplayen.
Tryck ned MENY -
knappen i flera
sekunder till displayen
Batteritypsinställning.
Se tabell nedan.
Fabriksinställningen är b01
g
b01
b02
b03
b04 LiFePO4 12,8 V: 14,2 V: 13,35 V: 11,2 V: 12,6 V:
b05 LiFePO4 25,6 V: 28,4 V: 26,7 V: 22,4 V: 25,2 V:
12,0 V [24 V]
12,0 V [24 V]
12,0 V [24 V]
spänning
frånkoppling
återanslutning
MENY -knappen
och du hamnar i:
Strömkapacitet för batteri 1
20 % betyder 20 % av tillgänglig
ström till batteri 1 och 80 % till batteri
2 under bulkfas.
När batteri #1 är fulladdat för mer laddningsström in i batteri #2.
När regulatorn känner av att endast batteri #1 är anslutet för all laddningsström
automatiskt in i batteri #1.
MENY -knappen
och du hamnar i:
4
Frekvensväxling mellan batteri 1 och
batteri 2: 25, 50 eller 100 Hz
Fabriksinställningen är 25 Hz.
Page 47
Display Batteri 2: spänning batteri 2, laddningstillstånd batteri,
Display för solcellsspänning: Solcellsspänning och batteriets
Tryck på MENY för att gå vidare till nästa display.
Display för USB-spänning: USB-spänning
Regulatorns interntemperatur. Om BlueSolar PWM DUO 12
Tryck på MENY för att gå vidare till nästa display.
Temperatur från extern temperatursensor. Om den externa
Tryck ned MENY -knappen för att komma till huvuddisplayen.
sensorn till BlueSolar PWM DUO 12 V|24 V|20 A
laddningsstatus.
Tryck på MENY för att gå vidare till nästa display.
laddningstillstånd.
Tryck på MENY för att gå vidare till nästa display.
Display för laddningsström: Ström från solcell till batteri 1 och 2
och batteriets laddningstillstånd.
Om pilen blinkar är laddaren i float.
5 V (2 A max)
Tryck på MENY för att gå vidare till nästa display.
V|24 V|20 A LCD-USB blir varm under drift kommer den att
stängas av och vänta tills temperaturen har sjunkit ned till normal
nivå och startar sedan om igen.
temperatursensorn är ansluten kommer batteriernas
absorptionsspänning att korrigeras med -30 mV/°C för 12 V och 60 mV/°C för 24 V.
Utan sensor är temperaturen 25 °C.
EN NL FR DE ES SE IT CZ RU
För användning med den externa temperatursensor, koppla
5
Page 48
5. Larm
Hög temperatur
12 V|24 V|20
12V|24V|20A
PWM DUO 12 V|24 V|20 A LCD-USB normal drift.
När temp. ≥ 85 ℃, reducerar BlueSolar PWM DUO
A LCD-USB solcellsingångsströmmen för att sänka
temperaturen. LCD-displayen visar inte något larm.
När temp. >90 ℃, reduceras BlueSolar PWM DUO
LCD-USB solcellsingångsströmmen till noll och larmikonen för
hög temperatur kommer att visas på LCD-skärmen. När
temperaturen har sjunkit till under 82 ℃, återupptar BlueSolar
Låg spänning batteri 1
Spänning batteri 1<10,6 V.
Låg spänning batteri 2
Spänning batteri 2 <10,6 V.
Hög spänning batteri 1
Spänning batteri 1 >16,5 V.
Hög spänning batteri 2
Spänning batteri 2 <16,5 V.
Hög USB-spänning
USB-spänning >5,6V.
6
Page 49
BlueSolar PWM DUO
12V|24V|20A LCD-USB
12 V|24 V|20 A
12 V:
24 V:
Laddningsström
20 A totalt Batteri1 och 2
Laddningsläge
PWM
Maximal solpanelsspänning
Solpanelsintervall
15-28 V
30-55 V
Egenkonsumtion
Solcellspaneler
USB-utgångar
Spänning
5 V:
Ström
2 A (totalt från 2 USB-utgån gar)
Frånkoppling USB 10,5 V:
21,0 V:
Återanslutning USB
12,0 V:
24,0 V:
Standardinställningar
Absorptionsladdning (b01)
1
14,4 V: 28,8 V:
Floatladdning (b01)
1
13,7 V:
27,4 V:
Utvändig temperatursensor.
Temperaturkompensation
-30 mV/°C
-60 mV/°C
Hölje
Polstorlek
16 mm² / AWG6
Vikt
300 gr
Dimension (h x b x d)
101.50x184.00x47.10 mm
Montering
Montering på vertikal vägg, endast inomhus
Fuktighet (ej kondenserande)
Max. 95 %
Driftstemperatur
-35 °C till +60 °C (full last)
Kylning
Naturlig konvektion
Skyddsklass
IP20
Standarder
Säkerhet
EN60335-1, IEC62109-1
EMC
EN61000-6-1, EN61000-6-3
6. Specifikationer
Batterispänning 12/24 V autoval
55V:
<10 mA
Skydd
Rekommenderad solcellspanel
Maximal solcellsingångsström
Omvänd polaritetsanslutning av solcellspaneler.
Omvänd polaritetsanslutning av batteriet.
Frånkoppling vid låg spänning.
Skydd mot övertemperatur.
36 cell
240 W 480 W
72 cell
EN NL FR DE ES SE IT CZ RU
1
Se även 4.1 Batteritypsinställning
7
Page 50
7. Mekanisk ritning
8
Page 51
IMPORTANTE
Nota importante: collegare sempre prima la batteria 1.
1. Informazioni Generali
• Connettere sempre prima la batteria 1, per consentire al regolatore di
riconoscere la tensione del sistema.
• Utilizzare un pannello solare da 12 V (36 celle) per un sistema da 12 V.
• Utilizzare un pannello solare da 24V (72 celle) per un sistema da 24V.
La serie BlueSolar PWM DUO 12V|24V|20A LCD-USB impiega un controllo di tensione di
carica con Modulazione di durata di impulso (PWM), in combinazione con un algoritmo di
regolazione di carica multifase. Ciò fornisce una carica superiore e delle migliori
prestazioni della batteria. Il sistema di controllo dell’energia filtrato PWM utilizza transistor
di potenza MOSFET molto efficienti e affidabili.
2. Caratteristiche
• Ricarica batteria in 3 fasi [prima fase di carica – assorbimento – mantenimento]
• Sensore temperatura esterno compreso
• 2 uscite batteria per 2 diverse batterie.
• Tipo di batteria: Piombo-acido e LiFePO4
• Protezione contro il collegamento con polarità inversa dei pannelli solari e/o
della batteria.
• Uscita USB per caricare telefoni e tablet.
• Protezione della temperatura
3. Installazione
EN NL FR DE ES SE IT CZ RU
1
Page 52
1. Collegare i poli positivo e negativo della batteria 1.
2. Collegare i poli positivo e negativo della batteria 2.
3. Collegare i poli positivo e negativo del pannello solare.
Per la disinstallazione si segue l’ordine inverso.
Un ordine scorretto della sequenza può danneggiare il BlueSolar PWM DUO 12 V|24
V|20 A LCD-USB!
1. Assicurarsi che la batteria 1 sia carica, per consentire al BlueSolar PWM DUO 12 V|24
V|20 A LCD-USB di riconoscere il tipo di batteria prima dell’installazione.
2. Il cavo della batteria deve essere il più corto possibile, per minimizzare le perdite.
3. Il BlueSolar PWM DUO 12 V|24 V|20 A LCD-USB è compatibile solamente con batterie
piombo-acido e LiFePO4.
4. Il BlueSolar PWM DUO 12 V|24 V|20 A LCD-USB è indicato solo per regolare i moduli
solari. Non collegare mai un’altra sorgente di carica al Regolatore di carica BlueSolar.
2
Page 53
Display di Avvio. Dopo aver collegato la batteria, il display
Premere MENU per entrare nella seguente schermata.
UP: premerlo per cambiare le impostazioni quando ci si trova nella modalità
di configurazione.
DOWN: premerlo per cambiare le impostazioni quando ci si trova nella
modalità di configurazione.
4. DISPLAY LCD e IMPOSTAZIONI
MENU: passare da un display all’altro o entrare/uscire dalle impostazioni
premendolo a lungo.
EN NL FR DE ES SE IT CZ RU
4.1 Monitoraggio e impostazioni
I valori fra [ ] si riferiscono alle impostazioni di batterie da 24 V.
mostra il modello del caricabatterie solare e la tensione del
sistema rilevata dal caricabatterie solare.
1220= BlueSolar PWM DUO 12 V|20 A
2420= BlueSolar PWM DUO 24 V|20 A
3
Page 54
Schermata principale: tensione batteria 1, stato di carica della
batteria, stato di carica.
Premere MENU per entrare nella seguente schermata.
Modifica impostazioni
lampeggi e si entri in:
Premere nuovamente il
Rapporto di carica della Batteria 1
L'impostazione di fabbrica è 50%
Nota: Nel normale stato di carica, il regolatore divide la carica secondo le impostazioni. Quando la
Premere nuovamente
Frequenza di carica
L'impostazione di fabbrica è 25 Hz
Tipo di
Tensione
Tensione di
Tensione di
Disconnessio
tensione
Disconnessio
tensione
PIOMBO-
[AGM]
PIOMBO-
[Gel]
PIOMBO-
[Bagnato]
Se la freccia lampeggia, la carica si trova in mantenimento.
Se la freccia è spenta: non è disponibile il fotovoltaico.
nella Schermata
principale.
Premere il pulsante
MENU per alcuni
secondi, finché il display
Impostazioni tipo di batteria.
Vedere la tabella seguente.
L'impostazione di fabbrica è b01
batteria
b01
ACIDO
b02
ACIDO
b03
ACIDO
b04 LiFePO4 12,8 V 14,2 V 13,35 V 11,2 V 12,6 V
b05 LiFePO4 25,6 V 28,4 V 26,7 V 22,4 V 25,2 V
batteria
12,0 V [24 V]
12,0 V [24 V]
12,0 V [24 V]
assorbimento
14,4 V [28,8
V]
14,2 V [28,4
V]
14,6 V [29,2
V]
mantenimento
13,7 V [27,4
V]
13,7 V [27,4
V]
13,7 V [27,4
V]
ne
bassa
11,2 V [22,4
V]
11,2 V [22,4
V]
11,2 V [22,4
V]
ne
bassa
12,6 V [25,2
V]
12,6 V [25,2
V]
12,6 V [25,2
V]
tasto MENU e si
entra in:
batteria #1 è piena, la batteria #2 riceverà più carica.
Quando il regolatore rileva che è collegata solo la batteria #1, tutta la corrente di carica sarà diretta
automaticamente verso la batteria #1.
Rapporto di carica verso batteria 1
20% significa: 20% della corrente
disponibile verso la batteria 1 e 80%
verso la batteria 2 durante la prima fase
di carica.
il tasto MENU e si
entra in:
Commutazione di frequenza dalla
batteria 1 alla batteria 2: 25, 50 o 100
Hz
4
Page 55
Batteria 2 mostra: tensione batteria 2, stato di carica della
Tensione FV mostra: La tensione FV e lo stato di carica delle
Tensione USB mostra: Tensione USB
Regolazione temperatura interna. Se il BlueSolar PWM DUO 12
Premere MENU per entrare nella seguente schermata.
Sensore temperatura esterno. Se è collegato il sensore di
Premere MENU per entrare nella Schermata principale.
BlueSolar PWM DUO 12 V|24 V|20 A
batteria, stato di carica.
Premere MENU per entrare nella seguente schermata.
batterie.
Premere MENU per entrare nella seguente schermata.
Corrente di carica mostra: Il FV totale verso le batterie 1 e 2 e lo
stato di carica della batteria.
Se la freccia lampeggia, la carica si trova in mantenimento.
Premere MENU per entrare nella seguente schermata.
5 V (max 2 A)
Premere MENU per entrare nella seguente schermata.
V|24 V|20 A LCD-USB si surriscalda durante il funzionamento, si
arresta e attende che la temperatura scenda ai livelli normali, poi
riprende a funzionare.
temperatura esterno, le tensioni di assorbimento della batteria
saranno corrette con -30 mV/ºC per i 12 V e con -60 mV/ºC per i
24 V
In assenza del sensore, la temperatura è di 25ºC
EN NL FR DE ES SE IT CZ RU
Per utilizzare il sensore di temperatura esterno, collegarlo al
5
Page 56
5. Allarmi
Temperatura alta
LCD-USB ritorna al funzionamento normale.
Quando temp ≥ 85℃, il BlueSolar PWM DUO 12 V|24 V|20 A
LCD-USB diminuisce la corrente di ingresso del FV per
abbassare la temperatura. Sul display LCD non appaiono
allarmi.
Quando temp >90℃, il BlueSolar PWM DUO 12 V|24 V|20 A
LCD-USB riduce a zero la corrente in entrata del FV e sul LCD
appare l’icona di alta temperatura. Quando la temperatura
scende sotto gli 82℃, il BlueSolar PWM DUO 12 V|24 V|20 A
Bassa tensione batteria 1
Tensione batteria 1 <10,6 V
Bassa tensione batteria 2
|Tensione batteria 2 <10,6 V
Alta tensione batteria 1
Tensione batteria 1 >16,5 V
Alta tensione batteria 2
|Tensione batteria 2 >16,5 V
Alta tensione USB
Tensione USB >5,6 V
6
Page 57
BlueSolar PWM DUO
12V|24V|20A LCD-USB
12 V|24 V|20 A
12 V
24 V
Corrente di carica
20 A complessivi batteria 1 e 2
Modalità di carica
PWM
Tensione massima pannello
solare
Intervallo Tensione Solare
15-28 V
30-55 V
Pannello solare
Uscite USB
Tensione
5 V
Corrente
2 A (complessiva per le 2 uscite USB)
Scollegamento USB
10,5 V
21,0 V
Ricollegamento USB
12,0 V
24,0 V
Impostazioni di fabbrica
Carica di assorbimento (b01)
1
14,4 V 28,8 V
Carica di mantenimento (b01)
1
13,7 V
27,4 V
Sensore temperatura esterno
Compensazione temperatura
-30 mV/°C
-60 mV/°C
Involucro
Dimensione morsetto
16 mm² / AWG6
Peso
300 gr
Dimensioni (a x l x p)
101,50x184,00x47,10 mm
Montaggio
Supporto a muro verticale, solo per interni
Umidità (senza condensa)
Max. 95%
Temperatura di esercizio
da -35°C a +60°C (pieno carico)
Raffreddamento
Convezione naturale
Categoria di protezione
IP20
Normative
Sicurezza
EN60335-1, IEC62109-1
Compatibilità elettromagnetica
EN61000-6-1, EN61000-6-3
6. Specifiche
Tensione Batteria 12/24 V con selezione automatica
55 V
Autoconsumo <10 mA
Protezioni
Pannelli solari raccomandati
Massima potenza solare di
ingresso
Collegamento con polarità inversa dei pannelli solari.
Collegamento con polarità inversa della batteria.
Disconnessione per bassa tensione.
Protezione contro sovratemperatura.
36 celle
240 W 480 W
72 celle
EN NL FR DE ES SE IT CZ RU
1
Vedere anche 4.1 Impostazioni tipo di batteria.
7
Page 58
7. Schemi meccanici
8
Page 59
DŮLEŽITÉ
Pro 24V systém použijte solární pole 24 V (72 článků).
Důležité upozornění: vždy nejprve připojte baterii 1.
1. Obecné informace
• Vždy nejprve připojte baterii 1, aby mohl regulátor rozpoznat napětí
systému.
• Pro 12V systém použijte solární pole 12 V (36 článků).
•
Řada regulátorů nabíjení BlueSolar PWM DUO 12V|24V|20A LCD-USB využívá k
regulaci napětí nabíjení pulsně šířkovou modulaci (PWM) v kombinaci s vícestupňovým
algoritmem řízení nabíjení. To vede k lepšímu nabíjení a zvýšenému výkonu baterie.
Filtrovaný systém řízení výkonu PWM využívá vysoce efektivní a spolehlivé výkonové
tranzistory MOSFET.
2. Funkce
• Třístupňové nabíjení baterie [rychlé - absorpční - plovoucí]
• Externí teplotní čidlo, které je součástí dodávky
• 2 výstupy pro 2 samostatné baterie.
• Typ baterie: Olověná a LiFePO4
• Chráněno proti přepólování solárních panelů a/nebo baterie.
• USB výstup pro nabíjení telefonů a tabletů.
• Teplotní ochrana.
3. Instalace
EN NL FR DE ES SE IT CZ RU
1
Page 60
1. Připojte baterii1 - plus a mínus.
2. Připojte baterii2 - plus a mínus.
3. Připojte solární pole - plus a mínus.
Při demontáži platí opačné pořadí.
Nesprávné pořadí připojení může poškodit regulátor nabíjení BlueSolar PWM
DUO 12V|24V|20A LCD-USB!
1. Před první instalací se ujistěte, že je baterie nabitá, aby regulátor nabíjení BlueSolar
PWM DUO 12V|24V|20A LCD-USB mohl rozpoznat typ baterie.
2. Kabely baterií by měly být co nejkratší, aby se minimalizovaly ztráty.
3. Regulátor BlueSolar PWM DUO 12V|24V|20A LCD-USB je vhodný pouze pro olověné a
LiFePO4 baterie.
4. Regulátor BlueSolar PWM DUO 12V|24V|20A LCD-USB je vhodný pouze pro regulaci
solárních panelů. Nikdy nezapojujte do regulátoru nabíjení BlueSolar jiný zdroj nabíjení.
2
Page 61
Spouštěcí displej. Po připojení baterie se na displeji zobrazí
Stisknutím MENU přejděte na další obrazovku.
4. LCD DISPLEJ A NASTAVENÍ
MENU： pro přepnutí mezi různými zobrazeními nebo pro zadání/ukončení
nastavení dlouze stiskněte.
NAHORU： stisknutím změníte nastavení v režimu nastavení.
EN NL FR DE ES SE IT CZ RU
DOLŮ: stisknutím změníte nastavení v režimu nastavení.
4.1 Monitorování a nastavení
Hodnoty mezi [ ] jsou pro nastavení 24 V baterie
model solární nabíječky a napětí systému, které je
rozpoznáno solární nabíječkou.
1220= BlueSolar PWM DUO 12V|20A
2420= BlueSolar PWM DUO 24V|20A
3
Page 62
Hlavní obrazovka: napětí baterie1, stav nabití baterie, stav
nabíjení a vybíjení.
Stiskněte MENU , abyste přešli na další obrazovku.
Změňte nastavení na
nacházíte se v:
Stiskněte znovu
Poměr pro nabíjení baterie1
Tovární nastavení je 50 %
Poznámka: V normálním stavu nabíjení regulátor rozdělí nabíjecí proud podle nastavení.
Stiskněte znovu
Frekvence nabíjení
Tovární nastavení je 25 Hz
Typ baterie
Napětí baterie
Absorpční
Plovoucí
Nízké napětí
Nízké napětí
baterie
OLOVĚNÁ
[AGM]
OLOVĚNÁ
[Gel]
OLOVĚNÁ
[Mokrá]
b05
LiFePO4
25,6 V
28,4 V
26,7 V
22,4 V
25,2 V
Pokud bliká šipka, nabíječka je v plovoucí fázi nabíjení.
Pokud šipka není zobrazena: není k dispozici žádná solární
energie.
hlavní obrazovce.
Stiskněte a několik
vteřin podržte tlačítko
MENU , dokud
displej nezačne blikat,
Nastavení typu baterie.
Viz tabulka níže.
Tovární nastavení je b01
napětí
b01
BATERIE
b02
BATERIE
b03
BATERIE
b04 LiFePO4 12,8 V 14,2 V 13,35 V 11,2 V 12,6 V
12,0 V [24 V]
12,0 V [24 V]
12,0 V [24 V]
14,4 V [28,8
V]
14,2 V [28,4
V]
14,6 V [29,2
V]
napětí
13,7 V [27,4
V]
13,7 V [27,4
V]
13,7 V [27,4
V]
odpojení
baterie
11,2 V [22,4
V]
11,2 V [22,4
V]
11,2 V [22,4
V]
opětovné
připojení
12,6 V [25,2
V]
12,6 V [25,2
V]
12,6 V [25,2
V]
tlačítko MENU a
přejdete na:
Poměr proudu do baterie1
20 % znamená, že během fáze
rychlého nabíjení, poteče 20 %
dostupného proudu do baterie 1 a 80
% do baterie 2.
Když je baterie č.1 plně nabitá, poteče do baterie č. 2 více nabíjecího proudu.
Když regulátor zjistí, že je připojena pouze baterie č. 1, veškerý nabíjecí proud
automaticky poteče do baterie č. 1.
tlačítko MENU a
přejdete na:
4
Přepínání frekvence mezi baterií 1 a
baterií 2: 25, 50 nebo 100 Hz
Page 63
Obrazovka baterie2: napětí baterie2, stav nabití baterie, stav
Zobrazení napětí FV: FV napětí a stav nabití baterií.
Stiskněte MENU , abyste přešli na další obrazovku.
Zobrazení napětí USB: USB napětí
Vnitřní teplota regulátoru. Pokud se regulátor BlueSolar PWM
Externí teplotní čidlo. Je-li připojeno externí teplotní čidlo,
Stisknutím MENU přejděte na hlavní obrazovku.
BlueSolar PWM DUO 12V|24V|20A
nabíjení a vybíjení.
Stiskněte MENU , abyste přešli na další obrazovku.
Stiskněte MENU , abyste přešli na další obrazovku.
Zobrazení nabíjecího proudu: FV na proud baterie 1 a 2 a stav
nabití baterie.
Pokud bliká šipka, nabíječka je v plovoucí fázi nabíjení.
5 V (2 A max)
Stisknutím MENU přejděte na další obrazovku.
DUO 12V|24V|20A LCD-USB přehřeje, vypne se a počká, až
teplota klesne na normální úroveň, a pak začne znovu fungovat.
Stisknutím MENU přejděte na další obrazovku.
koriguje se absorpční napětí baterie na -30 mV/°C pro 12 V a -60
mV/°C pro 24 V
Bez čidla je teplota 25 °C
EN NL FR DE ES SE IT CZ RU
Pro použití s externím teplotním čidlem, připojte čidlo k regulátoru
5
Page 64
5. Výstrahy
Vysoká teplota
PWM DUO 12V|24V|20A LCD-USB jeho normální provoz.
Když je teplota ≥ 85 ℃, regulátor BlueSolar PWM
DUO 12V|24V|20A LCD-USB sníží vstupní proud FV, aby se
teplota snížila. Na LCD displeji není žádná výstraha.
Když je teplota >90 ℃, regulátor BlueSolar PWM
DUO 12V|24V|20A LCD-USB sníží vstupní proud FV na nulu,
na LCD displeji se zobrazí ikona výstrahy vysoké teploty. AfPo
snížení teploty na méně než 82 ℃ obnoví regulátor BlueSolar
Nízké napětí baterie1
Napětí baterie1 <10,6 V
Nízké napětí baterie2
Napětí baterie2 <10,6 V
Vysoké napětí baterie1
Napětí baterie1 >16,5 V
Vysoké napětí baterie2
Napětí baterie2 >16,5 V
Vysoké napětí USB
Napětí USB >5,6 V
6
Page 65
Regulátor nabíjení BlueSolar
USB
12 V|24 V|20 A
Napětí baterie
12/24 V Auto výběr
Nabíjecí proud
Celkem 20 A baterie 1 a 2
Režim nabíjení
PWM
Maximální napětí solárního
pole
Rozsah solárního napětí
15-28 V
30-55 V
Vybíjení baterie
<10 mA
Solární panel
Doporučené pole solárních
panelů
Maximální výkon solárního
USB výstupy
Napětí
5 V
Proud
2 A (celkem ze 2 USB výstupů)
Odpojení USB 10,5 V
21,0 V
Opětovné připojení USB
12,0 V
24,0 V
Výchozí nastavení
Absorpční nabíjení (b01)
1
14,4 V 28,8 V
Plovoucí nabíjení (b01)
1
13,7 V
27,4 V
Externí teplotní čidlo
Teplotní kompenzace
-30 mV/°C
-60 mV/°C
Kryt
Velikost svorky
16 mm²/AWG6
Hmotnost
300 g
Rozměry (v x š x h)
101,50 x 184 x 47,10
Podložní deska
Vertikální montáž na stěnu, pouze uvnitř
Vlhkost (bez kondenzace)
Max. 95 %
Provozní teplota
-35 °C až +60 °C (plná zátěž)
Chlazení
Přirozená konve kce
Třída ochrany
IP20
Normy
Bezpečnost
EN60335-1, IEC62109-1
EMC
EN61000-6-1, EN61000-6-3
6. Specifikace
PWM DUO 12V|24V|20A LCD-
Ochrany
12 V 24 V
55 V
Proti zapojení solárních panelů s obrácenou polaritou.
Proti zapojení baterie s obrácenou polaritou.
Odpojení při nízkém napětí.
Ochrana před přehřátím.
36 článků
72 článků
240 W 480 W
EN NL FR DE ES SE IT CZ RU
1
Viz také kapitola 4.1 Nastavení typu baterie.
7
Page 66
7. Mechanický výkres
8
Page 67
ВАЖНО
Используйте 24 В (72 ячейки) солнечные сети для системы на 24 В.
Важное примечание: всегда в первую очередь
1. Общая информация
• Всегда подключайте батарею в первую очередь, это даст
возможность контроллеру определить напряжение системы.
• Используйте 12 В (36 ячеек) солнечные сети для системы на 12 В.
•
Контроллеры заряда серии BlueSolar PWM DUO 12V|24V|20A LCD-USB используют
широтно-импульсную модуляцию (ШИМ) для контроля напряжения заряда
совместно с многостадийным алгоритмом контроля заряда, что приводит к лучшей
зарядке и повышению производительности батареи. Отфильтрованная система
управления мощностью ШИМ использует высокоэффективные и надежные силовые
МОП-транзисторы.
2. Особенности
• Три стадии зарядки батареи (интенсивная – абсорбционная –
непрерывная)
• Внешний датчик температуры входит в комплект.
• 2 разъема для 2 отдельных батарей.
• Типы батарей: кислотно-свинцовые и литий-железно-фосфатные
• Защита от подключений неверной полярности солнечных панелей и/или
батареи.
• USB-разъем для зарядки телефонов и планшетов.
• Температурная защита.
3. Установка
подключайте батарею 1.
EN NL FR DE ES SE IT CZ RU
1
Page 68
1. Соедините минус и плюс батареи 1
2. Соедините минус и плюс батареи 2
3. Подключите солнечную сеть - плюс и минус.
При демонтаже системы действуйте в обратном порядке.
Неправильный порядок действий может повредить контроллер BlueSolar PWM
DUO 12V|24V|20A LCD-USB!
1. Убедитесь, что батарея1 заряжена для распознавания контроллером BlueSolar
PWM DUO 12V|24V|20A LCD-USB типа батареи перед первой установкой.
2. Для сведения потерь к минимуму, кабели батареи должны быть максимально
короткими.
3. Контроллер BlueSolar PWM DUO 12V|24V|20A LCD-USB подходит исключительно
для свинцово-кислотных и литий-железно-фосфатных батарей.
4. Контроллер BlueSolar PWM DUO 12V|24V|20A LCD-USB подходит исключительно
для управления солнечными модулями. Ни в коем случае не выполняйте
подключение иных источников питания к контроллеру заряда BlueSolar.
2
Page 69
Экран загрузки После подключения батареи на дисплее
дисплею.
4. ЖК ДИСПЛЕЙ и НАСТРОЙКИ
МЕНЮ: нажмите и удерживайте для переключения между различными
дисплеями или для входа/выхода из настроек.
ВВЕРХ: нажмите для изменения значения в режиме настроек.
EN NL FR DE ES SE IT CZ RU
ВНИЗ: нажмите для изменения значения в режиме настроек.
4.1 Мониторинг и настройки
Значения между [ ] применимы для батарей на 24 В
отобразится модель солнечного зарядного устройства и
напряжение системы, распознанное системой.
1220= BlueSolar PWM DUO 12V|20A
2420= BlueSolar PWM DUO 24V|20A
Нажмите МЕНЮ для перехода к следующему
3
Page 70
Основной дисплей: напряжение батареи1, состояние заряда
батареи, состояние зарядки.
Нажмите МЕНЮ для перехода к следующему дисплею.
Изменение настроек на
находитесь в разделе:
Нажмите кнопку МЕНЮ
Соотношение заряда батареи 1
Заводские настройки составляют 50 %
Примечание: В нормальном состоянии зарядки контроллер будет разделять заряд исходя из
автоматически перейдет к батарее № 1.
Нажмите кнопку МЕНЮ
Частота зарядки
Тип батареи
Напряжение
Абсорбционное
Непрерывное
Низкое
отключение
Низкое напряжение
СВИНЦОВО-
[AGM]
СВИНЦОВО-
[Гелевая]
СВИНЦОВО-
[Залитая]
ЛИТИЙ-
ФОСФАТНАЯ
ЛИТИЙ-
ФОСФАТНАЯ
Если стрелка мигает, зарядное устройство находится в состоянии
непрерывного заряда.
Стрелка не горит: солнечная энергия недоступна
основном дисплее.
Нажмите и удерживайте
кнопку МЕНЮ в
течение нескольких
секунд, пока дисплей не
начнет мигать, вы
b01
КИСЛОТНАЯ
b02
КИСЛОТНАЯ
b03
КИСЛОТНАЯ
b04
ЖЕЛЕЗНО-
b05
ЖЕЛЕЗНО-
снова для
перехода в раздел:
Настройка типа батареи.
См. таблицу ниже.
Заводская настройка - b01
батареи
12,0 В [24 В] 14,4 В [28,8 В]
12,0 В [24 В] 14,2 В [28,4 В]
12,0 В [24 В] 14,6 В [29,2 В]
12,8 В 14,2 В 13,35 В 11,2 В 12,6 В
25,6 В 28,4 В 26,7 В 22,4 В 25,2 В
напряжение
напряжение
13,7 В [27,4
В]
13,7 В [27,4
В]
13,7 В [27,4
В]
напряжение
11,2 В [22,4 В] 12,6 В [25,2 В]
11,2 В [22,4 В] 12,6 В [25,2 В]
11,2 В [22,4 В] 12,6 В [25,2 В]
переподключение
Соотношение тока для батареи1
20 % означает 20 % доступного тока для
батареи 1 и 80 % для батареи 2 во
время интенсивной фазы зарядки.
настроек. Когда батарея №1 будет полностью заряжена, в батарею № 2 будет поступать больше
зарядного тока.
Когда контроллер обнаружит, что подключена только батарея № 1, весь зарядный ток
снова для
перехода в раздел:
Частота переключения между батареей1
и батареей2: 25, 50 или 100 Гц
Заводские настройки составляют 25 Гц
4
Page 71
Дисплей батареи2: напряжение батареи2, состояние заряда
Дисплей PV напряжения: PV-напряжение и состояние
Дисплей тока заряда: Общий ток PV для батарей 1 и 2 и
Нажмите МЕНЮ для перехода к следующему дисплею.
Дисплей USB напряжения: USB напряжение
Температура внутреннего контроллера Если контроллер
Нажмите МЕНЮ для перехода к следующему дисплею.
Температура внешнего датчика температуры. Если
Нажмите МЕНЮ для перехода к основному дисплею.
DUO 12V|24V|20A
батареи, состояние зарядки.
Нажмите МЕНЮ для перехода к следующему дисплею.
заряда батареи.
Нажмите МЕНЮ для перехода к следующему дисплею.
состояние заряда батареи
Если стрелка мигает, зарядное устройство находится в
состоянии непрерывного заряда.
5 В (2 А макс.)
Нажмите МЕНЮ для перехода к следующему дисплею.
BlueSolar PWM DUO 12V|24V|20A LCD-USB нагревается во
время работы, он выключается и ждет, пока температура
снизится до нормального уровня, а затем снова возобновляет
работу.
EN NL FR DE ES SE IT CZ RU
внешний датчик температуры подключен, то абсорбционное
напряжение батареи будет скорректировано с -30 мВ/°C для
12 В и-60 мВ/°C для 24 В.
Без датчика температура составляет 25 °C
Для использования с внешним датчиком температуры
подключите датчик к контроллеру BlueSolar PWM
5
Page 72
5. Предупреждения
Высокая температура
возобновит нормальную работу.
При температуре ≥ 85 ℃, контроллер BlueSolar PWM
DUO 12V|24V|20A LCD-USB уменьшит входной ток PV,
чтобы снизить температуру. Предупреждения не
отображаются на ЖК-дисплее.
При температуре >90 ℃, контроллер BlueSolar PWM
DUO 12V|24V|20A LCD-USB уменьшит входной ток PV до
нуля, а на ЖК-дисплее появится значок предупреждения о
высокой температуре. После охлаждения до 82 ℃,
контроллер BlueSolar PWM DUO 12V|24V|20A LCD-USB
Низкое напряжение батареи1
Напряжение батареи1 <10,6 В
Низкое напряжение батареи2
Напряжение батареи2 <10,6 В
Высокое напряжение батареи1
Напряжение батареи1 >16,5 В
6
Высокое напряжение батареи2
Напряжение батареи2 >16,5 В
Высокое USB напряжение
USB напряжение >5,6 В
Page 73
BlueSolar PWM DUO
12V|24V|20A LCD-USB
12 В | 24 В | 20A
12 В
24 В
Ток заряда
20 A совместно батареии1& 2
Режим заряда
PWM
Максимальное напряжение
солнечной сети
Диапазон солнечного
напряжения
Солнечная панель
Рекомендованная сеть из
солнечных панелей
36 ячеек
72 ячеек
Максимальная
USB-разъемы
Напряжение
5 В
Ток
2 А (на оба порта совместно)
USB отсоединение
10,5 В
21,0 В
USB переподключение
12,0 В
24,0 В
Настройки по умолчанию
Абсорбционный (b01)
1
14,4 В 28,8 В
Непрерывный заряд (b01)
1
13,7 В
27,4 В
Внешний датчик температуры
Температурная компенсация
-30 мВ/°C
-60 мВ/°C
Корпус
Размер клемм
16 мм²/AWG6
Вес
300 г
Размеры (в х ш х г)
101,50 x 184,00 x 47,10 мм
Монтаж
Вертикально на стену только внутри
Влажность (без конденсации)
Макс. 95 %
Рабочая температура
-35 °C до +60 °C (при полной нагрузке)
Охлаждение
Естественная конвекция
Класс защиты
IP20
Стандарты
Безопасность
EN60335-1, IEC62109-1
EMC
EN61000-6-1, EN61000-6-3
6.Спецификации
Напряжение батареи 12/24 В автовыбор
55 В
15-28 В 30-55 В
Автономное потребление <10 мA
Системы защиты
Обратная полярность подключения солнечных панелей.
Обратная полярность подключения батареи.
Отключение при низком напряжении.
Защита от перегрева.
240 Вт 480 Вт
EN NL FR DE ES SE IT CZ RU
1
Также см. 4.1 Настройка типа батареи.
7
Page 74
7. Сборочный чертеж
8
Page 75
Victron Energy Blue Power
www.victronenergy.com
Distributor:
Serial number:
Version : 08
Date : April, 2018
Victron Energy B.V.
De Paal 35 | 1351 JG Almere
PO Box 50016 | 1305 AA Almere | The Netherlands
General phone : +31 (0)36 535 97 00
Fax : +31 (0)36 531 16 66
E-mail : sales@victronenergy.com
Loading...
