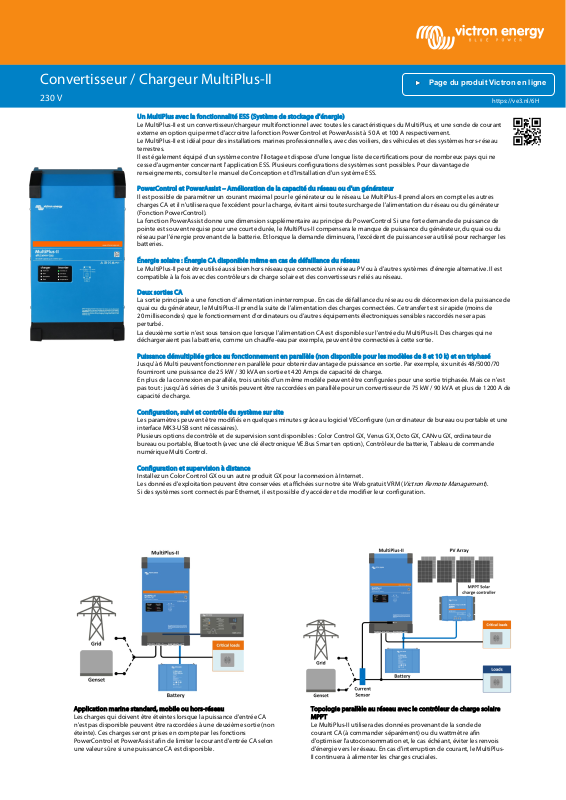

Convertisseur / Chargeur MultiPlus-II
230 V
Page du produit Victron en ligne
https://ve3.nl/6H

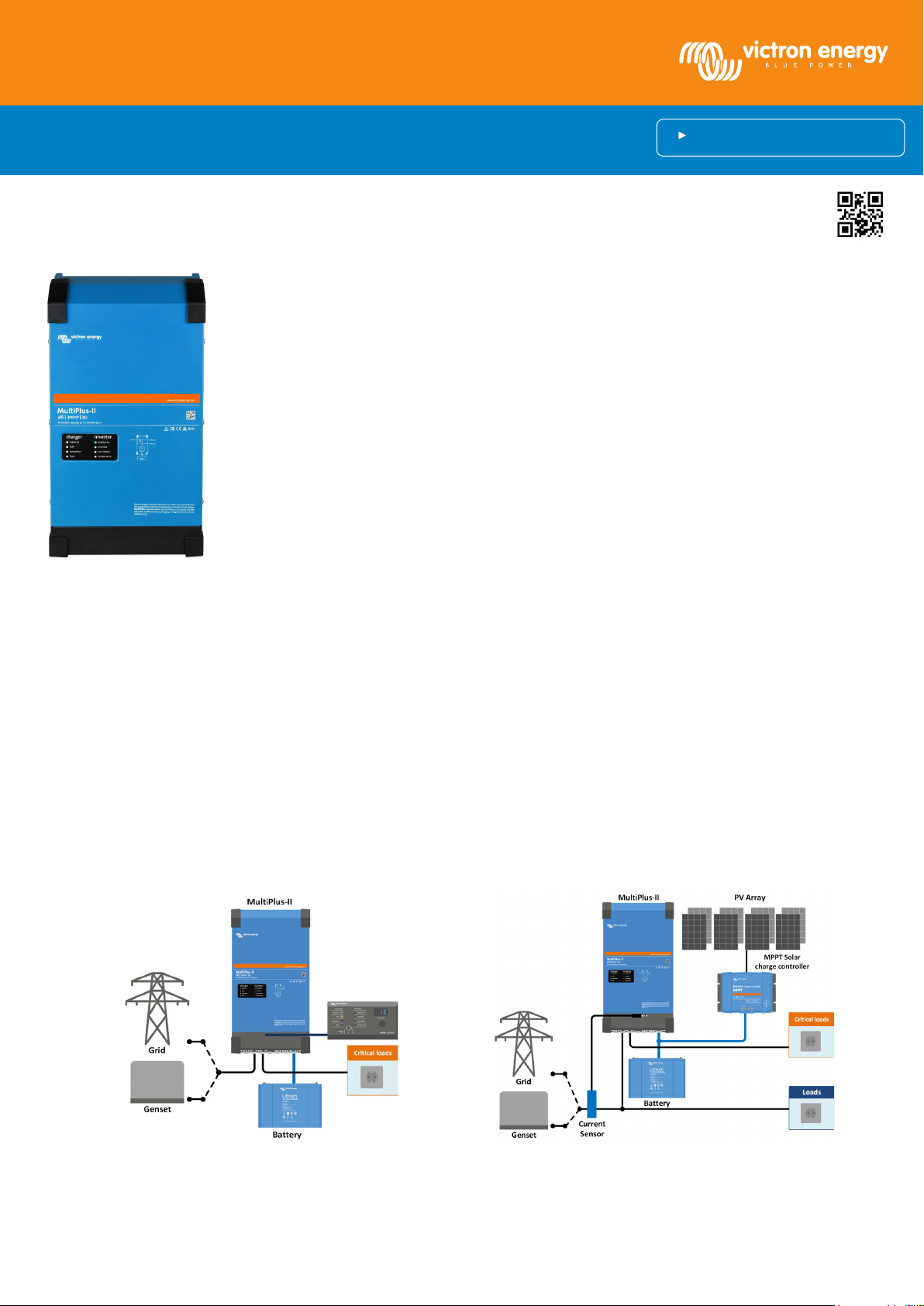

Topologie parallèle au réseau avec le contrôleur de charge solaire
MPPT
Application marine standard, mobile ou hors- réseau
Un MultiPlus avec la fonctionnalité ESS (Système de stockage d'énergie)
PowerControl et PowerAssist – Amélioration de la capacité du réseau ou d'un générateur
Énergie solaire : Énergie CA disponible même en cas de défaillance du réseau
Deux sorties CA
Puissance démultipliée grâce au fonctionnement en parallèle (non disponible pour les modèles de 8 et 10 k) et en triphasé
Configuration, suivi et contrôle du système sur site
Configuration et supervision à distance
\
Le MultiPlus-II est un convertisseur/chargeur multifonctionnel avec toutes les caractéristiques du MultiPlus, et une sonde de courant
externe en option qui permet d'accroitre la fonction PowerControl et PowerAssist à 50 A et 100 A respectivement.
Le MultiPlus-II est idéal pour des installations marines professionnelles, avec des voiliers, des véhicules et des systèmes hors-réseau
terrestres.
Il est également équipé d'un système contre l'îlotage et dispose d'une longue liste de certifications pour de nombreux pays qui ne
cesse d'augmenter concernant l'application ESS. Plusieurs configurations de systèmes sont possibles. Po ur davantage de
renseignements, consulter le manuel de Conception et d'Installation d'un système ESS.
Il est possible de paramétrer un courant maximal pour le générateur ou le réseau. Le MultiPlus-II prend alors en compte les autres
charges CA et il n'utilisera que l'excédent pour la charge, évitant ainsi toute surcharge de l'alimentation du réseau ou du générateur
(Fonction PowerControl).
La fonction PowerAssist donne une dimension supplémentaire au principe du PowerControl Si une forte demande de puissance de
pointe est souvent requise pour une courte durée, le MultiPlus-II compensera le manque de puissance du générateur, du quai ou du
réseau par l'énergie provenant de la batterie. Et lorsque la demande diminuera, l'excédent de puissance sera utilisé pour recharger les
batteries.
Le MultiPlus-II peut être utilisé aussi bien hors réseau que connecté à un réseau PV ou à d'autres systèmes d'énergie alternative. Il est
compatible à la fois avec des contrôleurs de charge solaire et des convertisseurs reliés au réseau.
La sortie principale a une fonction d’alimentation ininterrompue. En cas de défaillance du réseau ou de déconnexion de la puissance de
quai ou du générateur, le MultiPlus-II prend la suite de l'alimentation des charges connectées. Ce transfert est si rapide (moins de
20 millisecondes) que le fonctionnement d’ordinateurs ou d’autres équipements électroniques sensibles raccordés ne sera pas
perturbé.
La deuxième sortie n’est sous tension que lorsque l'alimentation CA est disponible sur l'entrée du MultiPlus-II. Des charges qui ne
déchargeraient pas la batterie, comme un chauffe-eau par exemple, peuvent être connectées à cette sortie.
Jusqu'à 6 Multi peuvent fonctionner en parallèle pour obtenir davantage de puissance en sortie. Par exemple, six unités 48/5000/70
fourniront une puissance de 25 kW / 30 kVA en sortie et 420 Amps de capacité de charge.
En plus de la connexion en parallèle, trois unités d'un même modèle peuvent être configurées pour une sortie triphasée. Mais ce n'est
pas tout : jusqu’à 6 séries de 3 unités peuvent être raccordées en parallèle pour un convertisseur de 75 kW / 90 kVA et plus de 1200 A de
capacité de charge.
Les paramètres peuvent être modifiés en quelques minutes grâce au logiciel VEConfigure (un ordinateur de bureau ou portable et une
interface MK3-USB sont nécessaires).
Plusieurs options de contrôle et de supervision sont disponibles : Color Control GX, Venus GX, Octo GX, CANvu GX, ordinateur de
bureau ou portable, Bluetooth (avec une clé électronique VE.Bus Smart en option), Contrôleur de batterie, Tableau de commande
numérique Multi Control.
Installez un Color Control GX ou un autre produit GX pour la connexion à Internet.
Les données d'exploitation peuvent être conservées et affichées sur notre site Web gratuit VRM (
Si des systèmes sont connectés par Ethernet, il est possible d'y accéder et de modifier leur configuration.
Victron Remote Management
).
Les charges qui doivent être éteintes lorsque la puissance d'entrée CA
n'est pas disponible peuvent être raccordées à une deuxième sortie (non
éteinte). Ces charges seront prises en co mpte par les fonctions
PowerControl et PowerAssist afin de limiter le courant d'entrée CA selon
une valeur sûre si une puissance CA est disponible.
Le MultiPlus-II utilisera des données provenant de la sonde de
courant CA (à commander séparément) ou du wattmètre afin
d'optimiser l'autoconsommation et, le cas échéant, éviter les renvois
d'énergie vers le réseau. En cas d'interruption de courant, le MultiPlusII continuera à alimenter les charges cruciales.
Page 2
Victron Energy B.V. | De Paal 35 | 1351 JG Almere | Pays-Bas
www.victronenergy.com

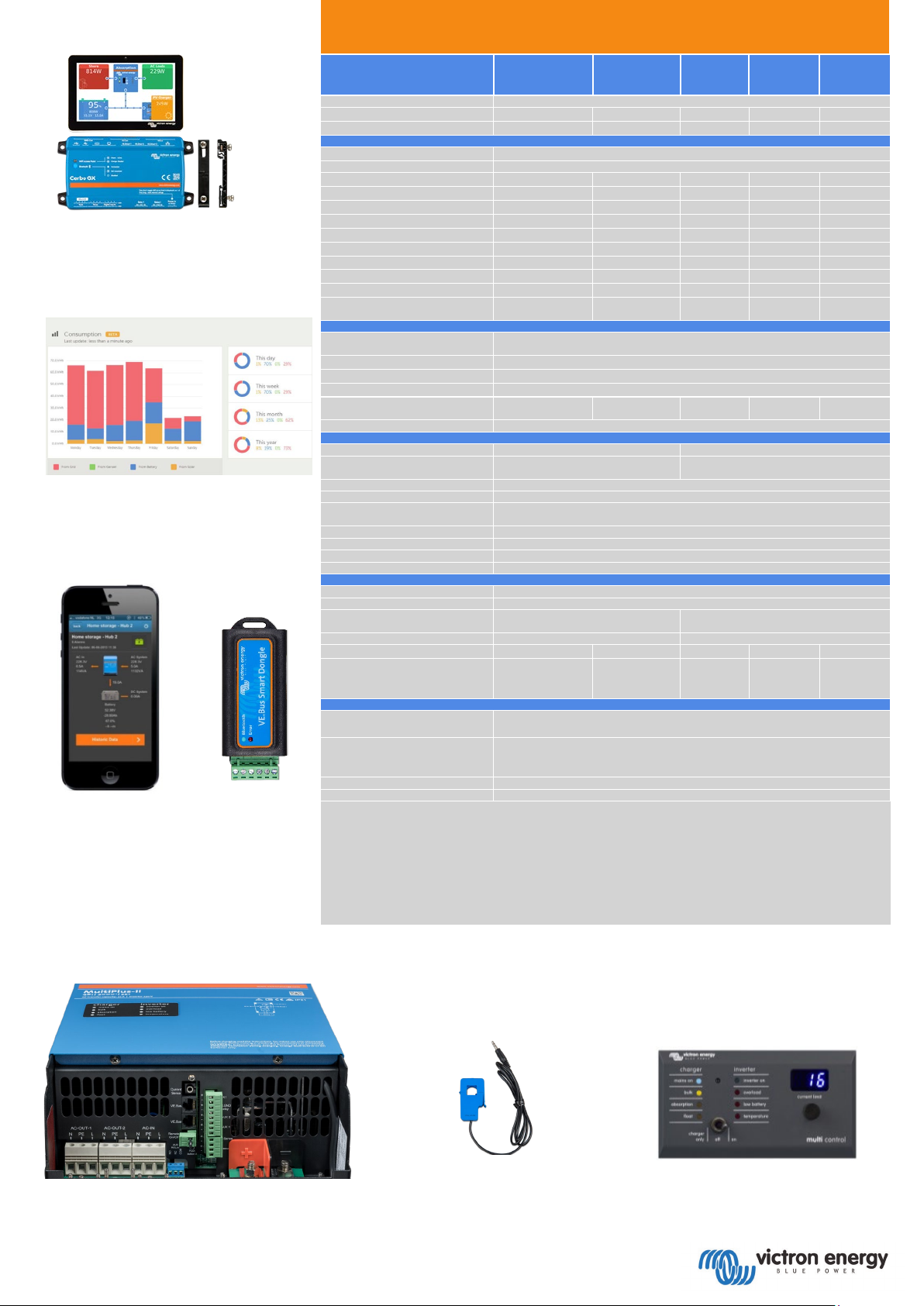

GX Touch et Cerbo GX
Application VRM
Portail VRM
Sonde de courant 100 A:50 mA
12/3000/120-32
48/3000/35-32
PowerControl / PowerAssist
Oui
Commutateur de transfert
32 A
50 A
100 A
100 A
100 A
Courant d'entrée CA maximal
32 A
50 A
100 A
100 A
100 A
CONVERTISSEUR
Plage de tension d'alimentation CC
12V - 9,5–17 V 24V - 19–33V 48V – 38-66 V
Sortie
Tension de sort ie : 230 VCA ± 2 % Fréquence : 50 Hz ± 0,1 % (1)
3000 VA
5000 VA
8000 VA
10000 VA
15000 VA
2400 W
4000 W
6400 W
8000 W
12000 W
Puissance de sortie continue à 40 °C
2200 W
3700 W
5500 W
7000 W
10000 W
Puissance de sortie continue à 65 °C
1700 W
3000 W
4000 W
6000 W
7000 W
Puiss. de renvoi maxi. présumée
3000 VA
5000 VA
8000 VA
10000 VA
15000 VA
Puissance de crête
5500 W
9000 W
15000 W
18000 W
27000 W
Efficacité maximale
93 % / 94 % / 95 %
96 %
95 %
96 %
95 %
Consommation à vide
13 / 13 / 11 W
18 W
29 W
38 W
55 W
9 / 9 / 7 W
12 W
19 W
27 W
39 W
Recherche
CHARGEUR
Plage de tension d'alimentation : 187-265 V CA
Tension de charge « d'absorption »
14,4 / 28,8 / 57,6 V
Tension de charge « Float »
13,8 / 27,6 / 55,2 V
Mode stockage
13,2 / 26,4 / 52,8 V
Courant maximal de charge de batterie
(4)
Sonde de température de batterie
Oui
GÉNÉRAL
Sortie auxiliaire
Oui (32 A)
Oui (50 A)
Sonde externe de courant CA (en
option)
Relais programm able (5)
Oui
Protection (2 )
a - g
Pour un fonctionnement en parallèle (n’est pas compatible avec les modèles de 8 et 10 k) ou
triphasé, cont rôle à distance et intégration du système
Port com. universel
Oui, 2x
Allumage/Arrêt (on/off) à distance
Oui
Plage de température d'exploitation
-40 à +65 °C (refroidissement par ventilateur)
Humidité (sans condensation)
maxi 95 %
BOÎTIER
Matériau et couleur
Acier, bleu RAL 5012
Degré de protection
IP22
4 boulons M8 (2 conn exions positives et 2
négatives)
Connexion 230 VCA
Bornes à vis 13 mm2 (6 AWG)
Boulons M6
Poids
19 kg
30 kg
42 kg
49 kg
80 kg
546 x 275 x 147
499 x 268 x 141
NORMES
EN-IEC 60335-1, EN-IEC 60335-2-29,
EN-IEC 62109-1, EN-IEC 62109-2
EN 55014-1, EN 55014-2
IEC 61000-6-1, IEC 61000-6-2, IEC 61000-6-3
Alimentation électrique ininterrompue
Veuillez consulter les certificats sur notre site web
Système contre l'îlotage
Veuillez consulter les certificats sur notre site web
1) Peut être réglé sur 60 HZ
3) Charge non linéaire, facteur de crête 3:1
Tableau de commande numérique Multi Control
Clé électronique
VE.Bus Smart
Zone de connexion
Permet un contrôle et une supervision intuitifs du
système
En plus du contrôle et de la supervision du système, le
Cerbo GX permet d'accéder à notre site Web gratuit de
supervision à distance : le portail en ligne VRM.
Notre site Web gratuit de supervision à distance (VRM)
peut afficher toutes les données de votre système sous un
format graphique complet. Les paramètres du système
peuvent être modifiés à distance à travers le portail. Les
alarmes peuvent être reçues par e-mail.
MultiPlus-II 230V
Puissance de sortie continue à 25°C (3)
Puissance de sortie continue à 25 °C
Consommation à vide en mode AES
Puissance de charge zéro en mode
Entrée CA
Port de communication VE.Bus
24/3000/70-32
24/5000/120-50
48/5000/70-50
48/8000/
110-100
48/10000/
140-100
3 / 3 / 2 W 2 W 3 W 4 W 6 W
Fréquence d'entrée : 45 – 65 Hz
120 /70 / 35 A
120 / 70 A 110 A 140 A 200 A
50 A 100 A
48/15000/
200-100
Permet de superviser et gérer
votre système Victron Energy
depuis votre smartphone et
votre tablette. Disponible à la
fois sur iPhone et Android.
Permet de mesurer la
tension de batterie et
la température et de
superviser et
contrôler le système
avec un Smartphone
ou tout autre
dispositif équipé de
Bluetooth.
Raccordement batterie Écrous M8
Dimensions (H x L x P) mm
Sécurité
Émission, Immunité
2) Touche de prote ction :
a) court-circuit en sortie
b) surcharge
c) tension de batterie trop élevée
d) tension de batte rie trop faible
e) température trop élevée
f) 230 VCA sur sortie du convertisseur
g) ondulation de la tension d'entrée
trop élevée
499 x 268 x 141
4) Jusqu’à une température ambiant e de 25 ºC
5) Relais programmable pouvant être configuré en alarme générale, alarme de sous-tension CC ou
en tant que fonction de démarrage/arrêt du
générateur. Valeur nomina le CA : 230 V / 4 A, Rendement CC : 4 A jusqu'à 35 VCC, 1 A jusqu'à
60 VCC
607 x 330 x 149
565 x 320 x 149
642 x 363 x
206
EN-IEC 61000-3-2, EN-IEC 61000-3-3
677 x 363 x
206
810 x 405 x
217
Courriel : [email protected] |
Afin d'implém enter les fonctions PowerCont rol et
PowerAssist e t pour optimiser l'autoconsommat ion grâce
à une sonde de courant externe. Courant maximal : 50 A,
100 A respectivement.
Longueur du câble de connexion : 1 m.
Une solution pratique et bon marché pour une surveillance à
distance, avec un bouton rotatif pour configurer les niveaux de
PowerControl et PowerAssist.
