victron mppt User Manual

DEUTSCH

Handbuch des MPPT-

Solarladegeräts

SmartSolar MPPT 75/10 up to 100/20

Diese Handbuch ist auch im HTML5-Format verfügbar.

Rev 06 - 01/2024

Handbuch des MPPT-Solarladegeräts

Inhaltsverzeichnis

1. Sicherheitsvorkehrungen ........................................................................................................... 1

1.1. Allgemeine Sicherheitshinweise ........................................................................................... 1

1.2. Sicherheitshinweise zur Verkabelung ..................................................................................... 1

1.3. Auf dem Gehäuse verwendete Symbole ................................................................................. 2

1.4. SmartSolar MPPT 75/10 up to 100/20 FCC and Industry Canada Compliance ...................................... 2

2. Einführung ............................................................................................................................. 4

2.1. Batteriespannung, PV-Spannung und Nennstrom ....................................................................... 4

3. Eigenschaften ......................................................................................................................... 5

3.1. Automatische Batteriespannungserkennung ............................................................................. 5

3.2. Hervorragender MPPT-Algorithmus ....................................................................................... 5

3.3. Hervorragender Wirkungsgrad ............................................................................................. 5

3.4. Umfassender elektronischer Schutz ...................................................................................... 5

3.5. VictronConnect App ......................................................................................................... 5

3.6. Display ........................................................................................................................ 6

3.7. VE.Direct Anschluss ........................................................................................................ 7

3.8. Lastausgang ................................................................................................................. 7

3.8.1. Physischer Lastausgang ......................................................................................... 7

3.8.2. Virtueller Lastausgang ............................................................................................ 8

3.8.3. BatteryLife .......................................................................................................... 8

3.9. Laden der Batterie ........................................................................................................... 8

3.9.1. Adaptive 3-stufige Aufladung der Batterie ...................................................................... 8

3.9.2. Flexible Ladealgorithmen ......................................................................................... 9

3.9.3. Ausgleichsladung ................................................................................................. 9

3.10. Temperaturerfassung ...................................................................................................... 9

3.10.1. Interner Temperatursensor ..................................................................................... 9

3.10.2. Externer Temperatur- und Spannungssensor ................................................................ 9

3.11. Spannungsmessung ..................................................................................................... 10

3.12. Ferngesteuerte Ein-/Aus-Schaltung ................................................................................... 10

3.13. WireBox ................................................................................................................... 10

4. Installation ........................................................................................................................... 12

4.1. Montage .................................................................................................................... 12

4.2. Batterie ..................................................................................................................... 12

4.3. PV-Anlage .................................................................................................................. 13

4.4. Erdung ...................................................................................................................... 13

4.5. Übersicht der Anschlüsse ................................................................................................ 14

4.6. Elektrische Verbindungen ................................................................................................ 14

4.7. Anschluss des MPPT Control-Displays ................................................................................. 15

5. Konfiguration und Einstellungen ............................................................................................... 17

5.1. Einstellungen ändern ...................................................................................................... 17

5.1.1. Einstellungen über die VictronConnect App .................................................................. 17

5.1.2. Einstellungen über die Kurzschlussbrücke ................................................................... 18

5.1.3. Einstellungen über das MPPT Control-Display .............................................................. 18

5.2. Erklärung aller Einstellungen ............................................................................................. 19

5.2.1. Batterieeinstellungen ........................................................................................... 19

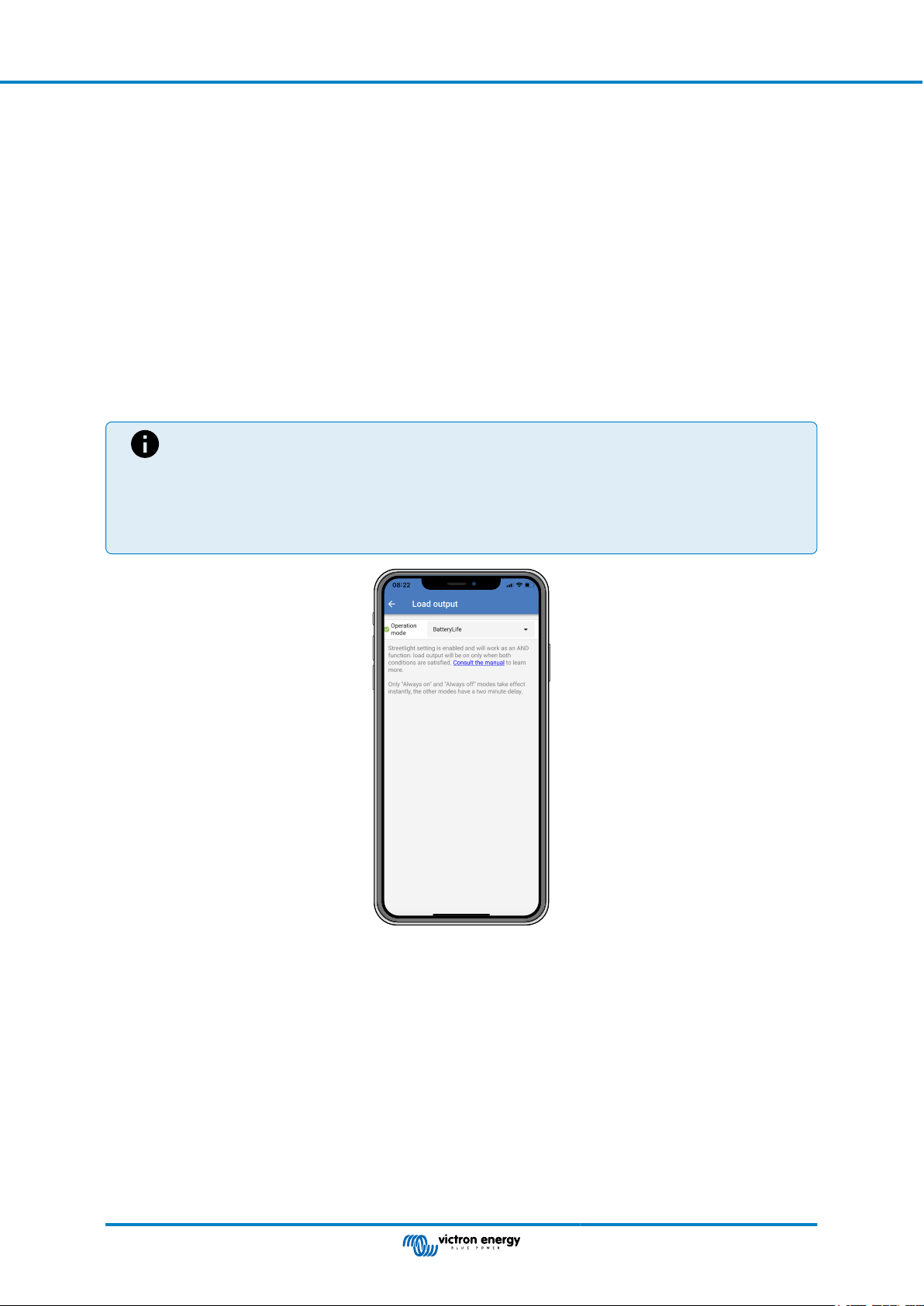

5.2.2. Einstellungen Lastausgang .................................................................................... 25

5.2.3. Einstellungen der Straßenbeleuchtung ....................................................................... 26

5.2.4. Einstellungen des TX-Ports .................................................................................... 30

5.2.5. Einstellungen des RX-Ports .................................................................................... 31

5.3. Aktualisierung der Firmware ............................................................................................. 32

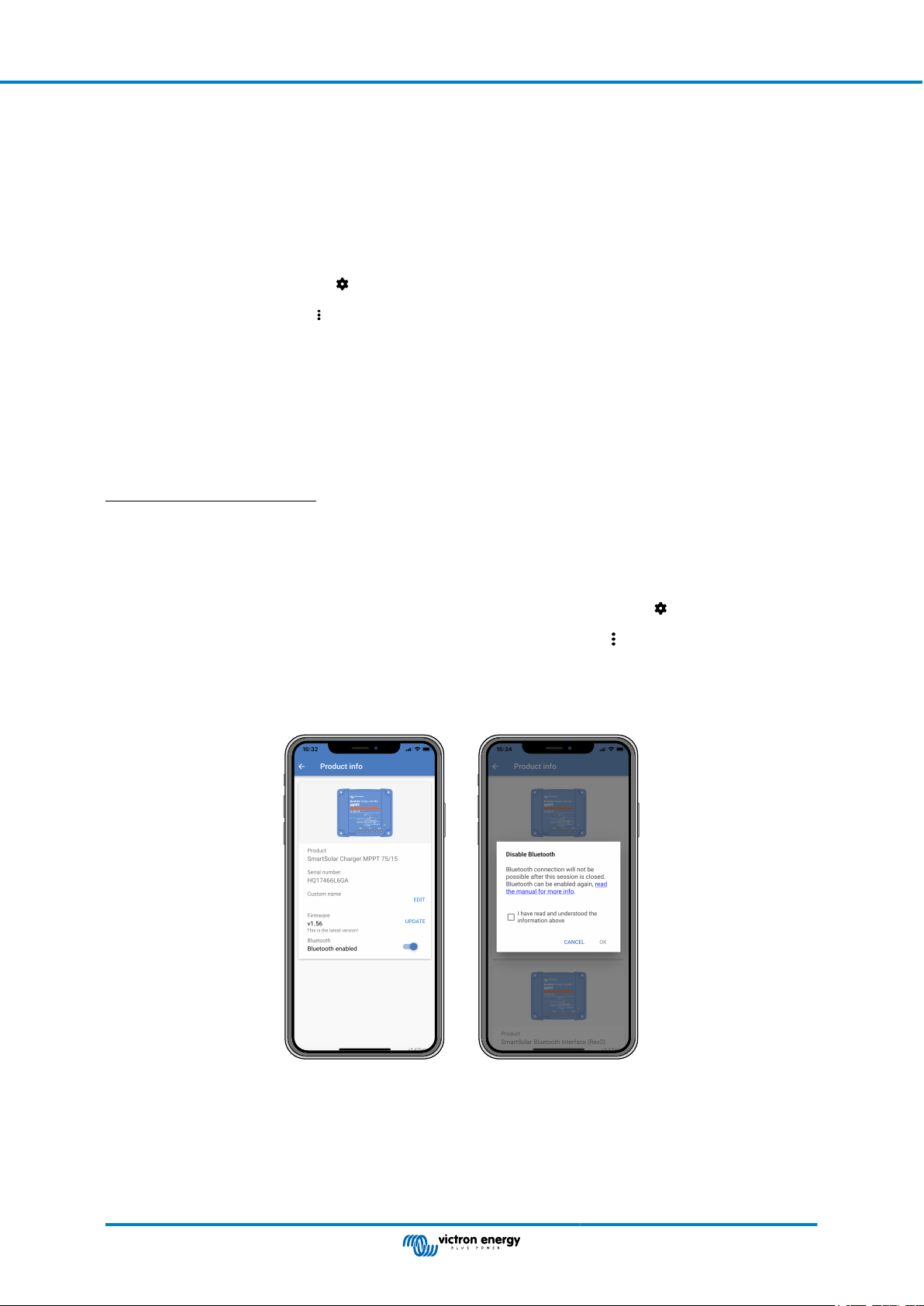

5.4. Deaktivieren und Aktivieren von Bluetooth ............................................................................. 32

5.5. VE.Smart-Networking ..................................................................................................... 33

5.5.1. Einrichtung des VE.Smart-Netzwerks ........................................................................ 34

6. Betrieb ................................................................................................................................ 36

6.1. Start ......................................................................................................................... 36

6.2. Laden der Batterie ......................................................................................................... 36

6.3. Automatischer Zellenausgleich .......................................................................................... 37

6.4. Lithium-Batterien .......................................................................................................... 37

Handbuch des MPPT-Solarladegeräts

6.5. Herunterfahren und Neustart ............................................................................................. 37

6.6. Wartungsablauf ............................................................................................................ 38

7. Überwachung ....................................................................................................................... 39

7.1. LED-Anzeigen ............................................................................................................. 39

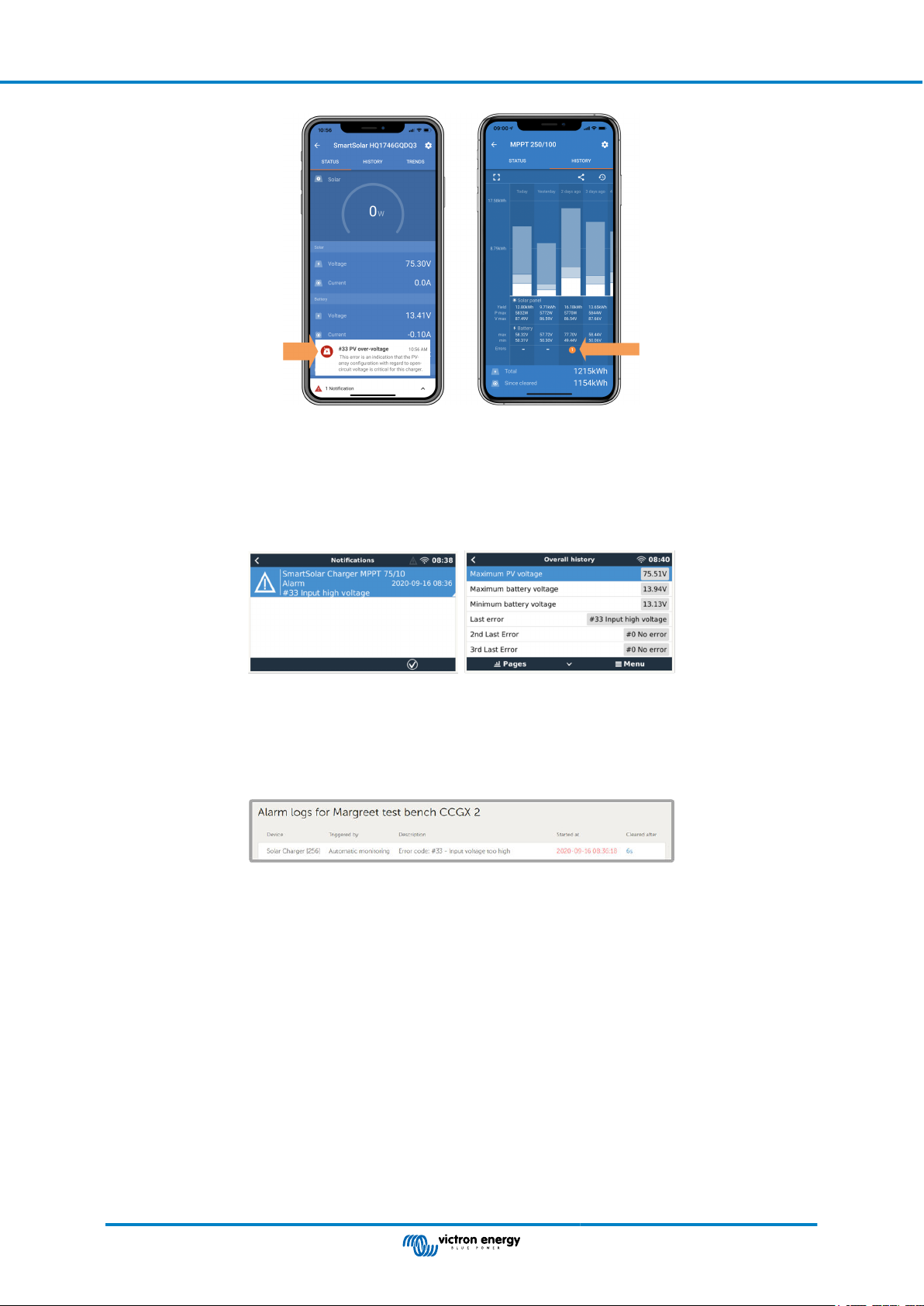

7.2. Fehlercodes ................................................................................................................ 40

7.3. Überwachung über die VictronConnect App ........................................................................... 40

7.3.1. Statusbildschirm der VictronConnect-Statusbildschirm App ............................................... 40

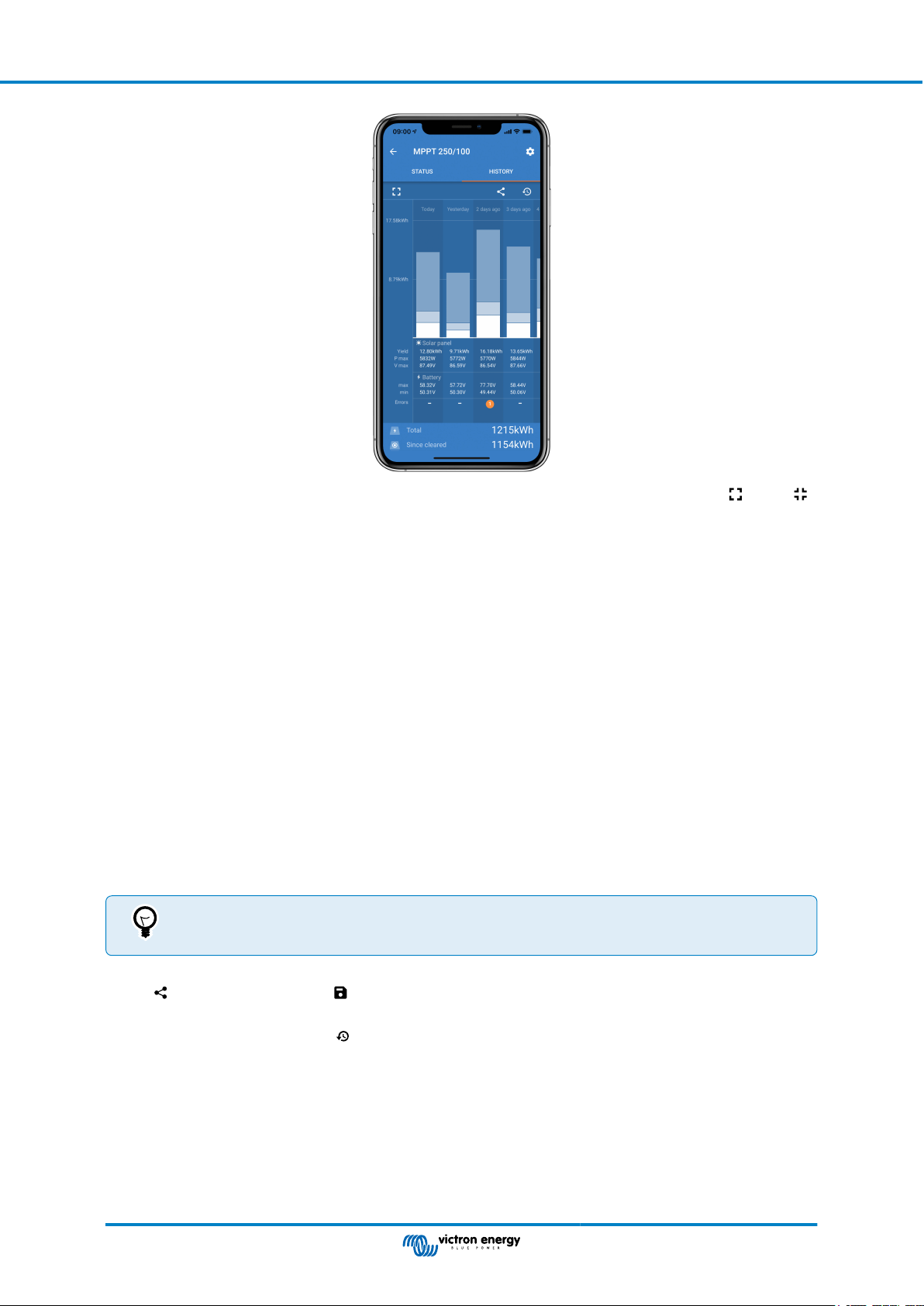

7.3.2. Verlaufsbildschirm der VictronConnect App .................................................................. 41

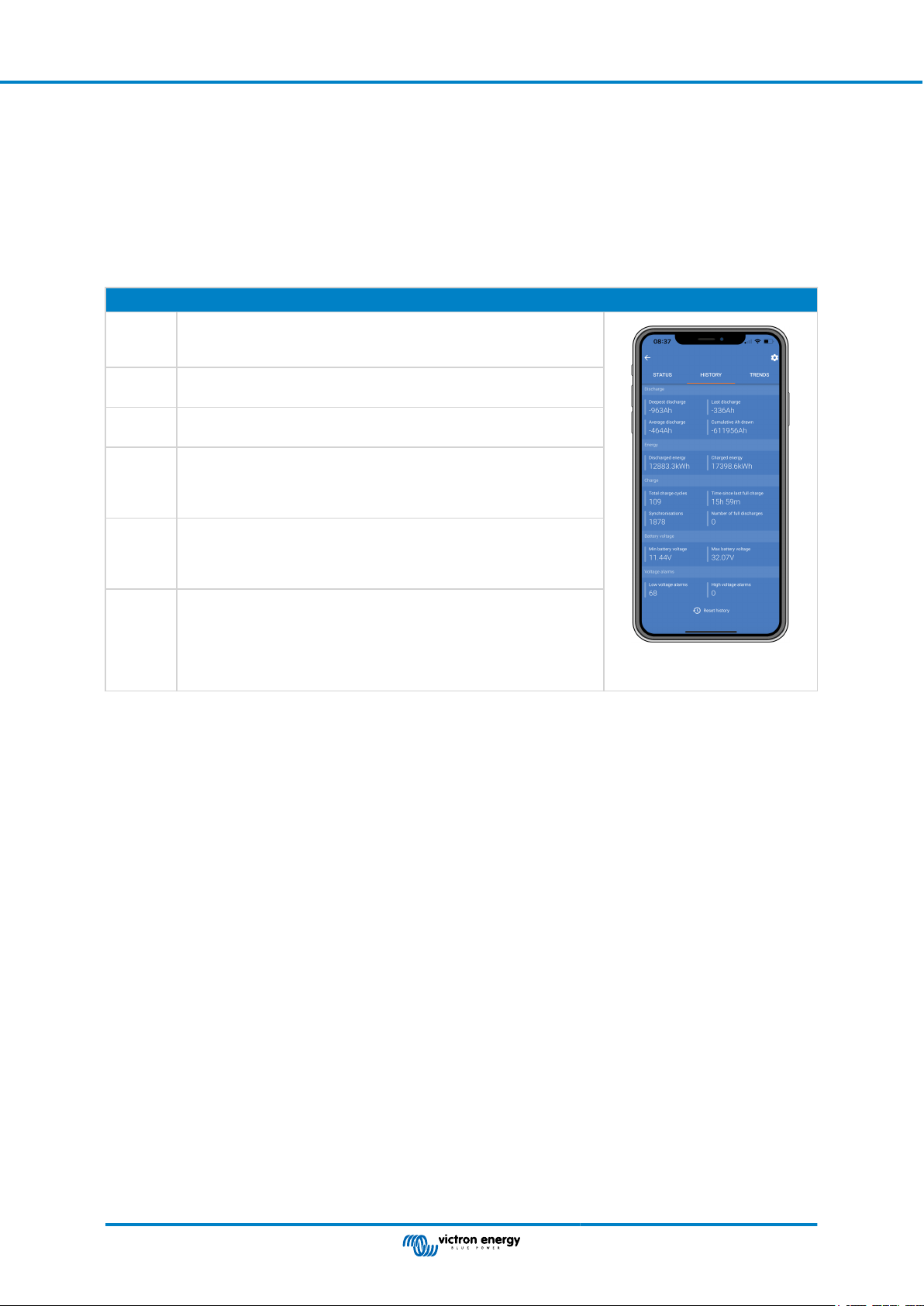

7.3.3. Fehlerprotokollierung der VictronConnect App .............................................................. 42

7.4. Überwachung über ein GX-Gerät und das VRM ....................................................................... 43

8. Fehlerbehebung .................................................................................................................... 44

8.1. Solarladegerät ist beschädigt ............................................................................................ 44

8.2. Solarladegerät reagiert nicht ............................................................................................. 44

8.3. Solarladegerät ist aus ..................................................................................................... 45

8.3.1. PV-Spannung zu niedrig ........................................................................................ 46

8.3.2. Einstellungen werden auf einem externen Display bearbeitet ............................................. 47

8.3.3. In den Einstellungen deaktiviert ............................................................................... 47

8.3.4. Deaktiviert durch Fernbedienung oder BMS ................................................................. 47

8.3.5. Zu niedrige Temperatur der Lithiumbatterie. ................................................................. 48

8.4. Solarladegerät wird von außen gesteuert .............................................................................. 48

8.5. Batterien werden nicht geladen .......................................................................................... 48

8.5.1. Batterie voll ...................................................................................................... 49

8.5.2. Batterie nicht angeschlossen .................................................................................. 49

8.5.3. Verpolung der Batterie .......................................................................................... 50

8.5.4. Sicherung ausgelöst ............................................................................................ 51

8.5.5. Einstellung der Batteriespannung zu niedrig ................................................................. 51

8.5.6. PV-Spannung zu hoch .......................................................................................... 52

8.5.7. Vertauschte PV-Polarität ....................................................................................... 52

8.6. Batterien sind nicht ausreichend aufgeladen ........................................................................... 53

8.6.1. Unzureichende Versorgung mit Solarstrom .................................................................. 53

8.6.2. Zu hohe Gleichstromlast ....................................................................................... 54

8.6.3. Spannungsabfall im Batteriekabel ............................................................................. 54

8.6.4. Falsche Einstellung des Temperaturausgleichs ............................................................. 55

8.6.5. Temperaturunterschied zwischen Solarladegerät und Batterie ............................................ 55

8.7. Batterien sind überladen .................................................................................................. 56

8.7.1. Batteriespannung zu hoch eingestellt ......................................................................... 56

8.7.2. Einstellungen der Batterieladespannungen zu hoch ........................................................ 56

8.7.3. Batterie nicht für die Ausgleichsregelung geeignet .......................................................... 56

8.7.4. Batterie alt, defekt oder unterdimensioniert .................................................................. 56

8.8. Solarladegerät erzielt nicht die maximale Leistung .................................................................... 57

8.8.1. PV-Ertrag geringer als erwartet ................................................................................ 58

8.8.2. Die maximale Ausgangsleistung bezieht sich auf die Batteriespannung ................................. 58

8.8.3. Temperatur über 40 °C ......................................................................................... 59

8.8.4. PV-Anschlüsse verbrannt oder geschmolzen ................................................................ 59

8.9. Kommunikationsprobleme ................................................................................................ 59

8.9.1. Bluetooth ......................................................................................................... 59

8.9.2. VE.Direct Anschluss ............................................................................................ 60

8.9.3. VE.Smart Networking ........................................................................................... 61

8.10. Probleme mit dem Lastausgang ....................................................................................... 61

8.10.1. Lastausgang nicht in der Lage, Last zu betreiben ......................................................... 61

8.10.2. Falsche Anzeige des Lastausgangsstroms ................................................................. 62

8.11. Verschiedene Probleme ................................................................................................. 62

8.11.1. Nur Spannungswerte, keine Strom- oder Leistungswerte ................................................. 62

8.11.2. Keine Auswahl der Batteriespannung 36 V oder 48 V möglich ........................................... 62

8.11.3. Kann nicht als DC/DC-Ladegerät oder Stromquelle betrieben werden .................................. 62

8.11.4. Unterbrochenes Firmware-Update ........................................................................... 63

8.11.5. Erdstrom ........................................................................................................ 63

8.12. Fehlercode-Übersicht .................................................................................................... 64

8.12.1. Fehler 1 – Zu hohe Batterietemperatur ...................................................................... 64

8.12.2. Fehler 2 - Zu hohe Batteriespannung ....................................................................... 64

8.12.3. Fehler 17 – Solarladegerät überhitzt trotz reduziertem Ausgangsstrom ................................ 64

8.12.4. Fehler 18 – Überstrom des Solarladegeräts ................................................................ 64

8.12.5. Fehler 20 – Maximale Konstantstromdauer überschritten ................................................ 64

8.12.6. Fehler 21 – Problem mit dem Stromsensor ................................................................. 64

8.12.7. Fehler 26 - Anschluss überhitzt .............................................................................. 65

8.12.8. Fehler 28 - Endstufenproblem ................................................................................ 65

Handbuch des MPPT-Solarladegeräts

8.12.9. Fehler 33 – PV-Überspannung ............................................................................... 65

8.12.10. Fehler 38, 39 – Abschaltung des PV-Eingangs ........................................................... 65

8.12.11. Fehler 40 - PV-Eingang hat sich nicht abgeschaltet ...................................................... 65

8.12.12. Fehler 80 bis 88 – Abschaltung des PV-Eingangs ....................................................... 65

8.12.13. Fehler 116 - Verlust der Kalibrierungsdaten ............................................................... 66

8.12.14. Fehler 117 – Inkompatible Firmware ....................................................................... 66

8.12.15. Fehler 119 - Verlust der Einstellungsdaten ................................................................ 66

9. Technische Angaben .............................................................................................................. 67

9.1. Technische Daten 75/10, 75/15, 100/15 und 100/20 .................................................................. 67

9.2. Maßzeichnungen .......................................................................................................... 68

9.2.1. Maße 75/10 und 75/15 .......................................................................................... 68

9.2.2. Maße 100/15 ..................................................................................................... 69

9.2.3. Maße 100/20 ..................................................................................................... 69

Handbuch des MPPT-Solarladegeräts

1. Sicherheitsvorkehrungen

1.1. Allgemeine Sicherheitshinweise

• Lesen Sie dieses Handbuch sorgfältig durch. Es enthält wichtige Hinweise, die bei der Installation, dem
Betrieb und der Wartung zu beachten sind.

• Bewahren Sie dieses Handbuch auf, um es später bei der Bedienung und Wartung zu verwenden.

• Gefahr einer Batterieexplosion durch Funkenbildung

• Gefahr durch Stromschläge

• Installieren Sie das Gerät in brandsicherer Umgebung. Stellen Sie sicher, dass keine brennbaren
Chemikalien, Plastikteile, Vorhänge oder andere Textilien in unmittelbarer Nähe sind.

• Das Produkt darf nicht in einem für Benutzer zugänglichen Bereich montiert werden.

• Stellen Sie sicher, dass das Gerät entsprechend den vorgesehenen Betriebsbedingungen genutzt wird.
Betreiben Sie das Gerät niemals in nasser Umgebung.

• Benutzen Sie das Gerät nie in gasgefährdeten oder staubbelasteten Räumen (Explosionsgefahr).

• Stellen Sie sicher, dass um das Gerät herum stets ausreichend freier Belüftungsraum vorhanden ist.

• Vergewissern Sie sich anhand der vom Hersteller der Batterie angegebenen Spezifikationen, dass die
Batterie für die Verwendung mit diesem Produkt geeignet ist. Beachten Sie stets die Sicherheitshinweise
des Batterieherstellers.

• Schützen Sie die Solarmodule während der Installation vor Lichteinstrahlung, z. B. indem Sie sie abdecken.

• Berühren Sie niemals nicht isolierte Kabelenden.

• Verwenden Sie nur isolierte Werkzeuge.

• Dieses Produkt wurde in Übereinstimmung mit entsprechenden internationalen Normen und Standards
entwickelt und erprobt. Nutzen Sie das Gerät nur für den vorgesehenen Anwendungsbereich.

• Die Anschlüsse müssen immer in der Reihenfolge vorgenommen werden, die im Kapitel Installation [12]
dieses Handbuchs beschrieben ist.

• Der Installateur des Produkts muss ein Mittel zur Kabelzugentlastung vorsehen, um die Übertragung von
Spannungen auf die Anschlüsse zu verhindern.

• Zusätzlich zu diesem Handbuch muss das Betriebs- oder Wartungshandbuch des Systems ein
Batteriewartungshandbuch enthalten, das für den verwendeten Batterietyp gilt.

1.2. Sicherheitshinweise zur Verkabelung

• Verwenden Sie für die Batterie- und PV-Anschlüsse flexible mehrdrähtige Kupferkabel.

• Der Durchmesser der einzelnen Adern des verwendeten Kabels sollte nicht größer als 0,4 mm (0,016 Zoll)
sein oder eine Fläche von mehr als 0,125 mm² (AWG26) aufweisen.

• Die maximale Betriebstemperatur beträgt 90 °C (194 °F).

• Ein Kabel mit einem Durchmesser von 25mm² sollte zum Beispiel mindestens aus 196 Adern bestehen
(Kabelverseilung der Klasse 5 oder höher gemäß VDE 0295, IEC 60228 und BS6360). Ein AWG2-Kabel
sollte mindestens eine 259/26-Kabelverseilung haben (259 Adern mit AWG26). Beispiel eines geeigneten
Kabels: Kabel der Klasse 5 „Tri-rated“ (es hat drei Zulassungen: amerikanische (UL), kanadische (CSA) und
britische (BS)).

• Bei dickeren Adern ist der Kontaktbereich zu klein und der daraus resultierende hohe Kontaktwiderstand
verursacht eine starke Überhitzung, die sogar Feuer verursachen kann. In der Abbildung unten finden Sie
Beispiele dafür, was für Kabel Sie verwenden sollten und was nicht.

Seite 1 Sicherheitsvorkehrungen

Handbuch des MPPT-Solarladegeräts

Gilt nur für das Modell mit 20 A:

Der Erdanschluss befindet sich an der Seite des Gehäuses und ist mit dem folgenden Symbol

gekennzeichnet: .

1.3. Auf dem Gehäuse verwendete Symbole

Die folgenden Symbole werden auf dem Gehäuse des Solarladegeräts verwendet:

Symbol Bezeichnung Bedeutung

Warnung vor Gefahr durch
Stromschläge

Warnung vor heißer
Oberfläche

Lesen Sie die
Anweisungen im Handbuch

Schutzart

Symbol für doppelte
Isolierung

Berühren Sie nicht die elektrischen Anschlüsse, es besteht die Gefahr eines
Stromschlags.

Berühren Sie nicht die Oberfläche des Geräts, während es in Betrieb ist, da es
heiß wird.

Lesen Sie das Produkthandbuch vor der Installation und Benutzung.

IP43 – Die elektronischen Bauteile sind vor Werkzeugen und kleinen Drähten
mit einem Durchmesser von mehr als 1 Millimeter sowie vor Spritzwasser mit
einem Winkel von weniger als 60 Grad zur Senkrechten geschützt.

Das Gerät ist doppelt isoliert und benötigt keinen sicheren Anschluss an die
elektrische Masse (Erdung).

1.4. SmartSolar MPPT 75/10 up to 100/20 FCC and Industry Canada Compliance

This device complies with part 15 of the FCC Rules and to RSS of Industry Canada.

Operation is subject to the following two conditions:

1. This device may not cause harmful interference, and

2. This device must accept any interference received, including interference that may cause undesired operation.

Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux appareils radio exempts de licence. L'exploitation
est autorisée aux deux conditions suivantes : (1) l’appareil ne doit pas produire de brouillage, et (2) l’utilisateur de l’appareil doit
accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d’en compromettre le fonctionnement.

Changes or modifications not expressly approved by the party responsible for compliance could void the
user’s authority to operate the equipment.

Note: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the
FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation.
This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the
instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not
occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be
determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the
following measures:

• Reorient or relocate the receiving antenna.

• Increase the separation between the equipment and receiver.

Seite 2 Sicherheitsvorkehrungen

Handbuch des MPPT-Solarladegeräts

• Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.

• Consult the dealer or an experienced radio/TV technician for help.

This Class B digital apparatus complies with Canadian ICES-003.

Cet appareil numérique de Classe B est conforme à la norme Canadienne ICES-003.

This device contains a transmitter with FCC ID: SH6MDBT42Q.

This device contains a transmitter with IC: 8017A-MDBT42Q.

To comply with FCC and Industry Canada RF radiation exposure limits for general population, the antenna(s) used for this
transmitter must be installed such that a minimum separation distance of 20cm is maintained between the radiator (antenna) and
all persons at all times and must not be co-located or operating in conjunction with any other antenna or transmitter.

Seite 3 Sicherheitsvorkehrungen

Handbuch des MPPT-Solarladegeräts

2. Einführung

Das Victron Energy SmartSolar charge controller ist ein ultraschnelles MPPT-Solarladegerät (Maximum Power Point Tracking) mit
einem hervorragenden Wirkungsgrad und eignet sich für eine Vielzahl von Batterie- und PV-Spannungen.

2.1. Batteriespannung, PV-Spannung und Nennstrom

Das Solarladegerät kann eine Batterie mit niedrigerer Nennspannung über eine PV-Anlage mit höherer Nennspannung aufladen.
Der Wächter passt sich automatisch an die Batteriespannung an und lädt die Batterie mit einem Strom bis zu ihrem Nennstrom
auf.

Der Produktname des Solarladegeräts beinhaltet die maximale PV-Spannung und den maximalen Ladestrom der Batterie.

Zum Beispiel: Ein 75/15-Modell hat eine maximale PV-Spannung von 75 V und kann die Batterie mit maximal 15 A aufladen.

Die folgende Tabelle zeigt die maximale PV-Spannung und den maximalen Ladestrom der Batterien der in diesem Handbuch
behandelten Solarladegeräte:

Modell des

Solarladegeräts

MPPT 75/10 75 V 10 A 12 und 24 V

MPPT 75/15 75 V 15 A 12 und 24 V

MPPT 100/15 100 V 15 A 12 und 24 V

MPPT 100/20 100 V 20 A 12, 24, 36 und 48 V

Maximale PV-

Spannung

Maximaler

Batterieladestrom

Geeignete Batteriespannungen

Seite 4 Einführung

Handbuch des MPPT-Solarladegeräts

3. Eigenschaften

3.1. Automatische Batteriespannungserkennung

Das Solarladegerät erkennt beim ersten Einschalten automatisch eine Systemspannung von 12, 24 (Batteriespannung). Wenn
zu einem späteren Zeitpunkt eine andere Systemspannung benötigt wird oder wenn das Solarladegerät an ein 36 V-System
angeschlossen ist, kann dies in den Einstellungen des Solarladegeräts manuell konfiguriert werden.

3.2. Hervorragender MPPT-Algorithmus

Ultraschnelles MPP-Tracking

Das Solarladegerät enthält einen ultraschnellen MPPT-Wächter. Dies ist besonders vorteilhaft bei ständig wechselnder
Sonnenlichtintensität, wie es bei bewölktem Wetter der Fall ist. Durch den ultraschnellen MPPT-Wächter wird im Vergleich
zu Solarladegeräten mit PWM-Wächter 30 % mehr Energie gewonnen und bis zu 10 % mehr im Vergleich zu langsameren
MPPT-Wächtern.

Optimaler Solarstromertrag

Das Solarladegerät verfügt über einen innovativen Tracking-Algorithmus. Dadurch wird der Energieertrag immer maximiert,
indem der optimale MPP (Maximum Power Point) angefahren wird. Im Falle einer Teilverschattung können auf der Strom­Spannungskurve zwei oder mehr Punkte maximaler Leistung (MPP) vorhanden sein. Herkömmliche MPPTs neigen dazu, sich auf
einen lokalen MPP einzustellen. Dieser ist jedoch womöglich nicht der optimale MPP.

3.3. Hervorragender Wirkungsgrad

Das Solarladegerät hat einen hervorragenden Wirkungsgrad. Der maximale Wirkungsgrad liegt bei über 98 %. Einer der Vorteile
des hohen Wirkungsgrades ist, dass das Solarladegerät keinen Lüfter benötigt und der maximale Ausgangsstrom bis zu einer
Umgebungstemperatur von 40 °C (104 °F) garantiert werden kann.

3.4. Umfassender elektronischer Schutz

Das Solarladegerät ist gegen Überhitzung geschützt. Der Ausgang ist bis zu einer Umgebungstemperatur von 40 °C (104 °F)
ausgelegt. Sollte die Temperatur noch höher werden, wird der Ausgangsstrom herabgesetzt.

Das Solarladegerät ist mit einem PV-Verpolungsschutz und einem PV-Rückstromschutz ausgestattet.

3.5. VictronConnect App

Die VictronConnect App kann dazu verwendet werden:

• Das Solarladegerät zu überwachen und Solar- und Batteriedaten in Echtzeit anzuzeigen.

• Die Funktionen des Solarladegeräts zu steuern.

• Auf bis zu 30 Tage an historischen Daten und Fehlerverlauf zuzugreifen.

• Die Einstellungen für das Solarladegerät zu konfigurieren.

• Die Firmware zu aktualisieren.

Screenshot der VictronConnect App mit Echtzeitdaten und Verlaufsdaten.

Seite 5 Eigenschaften

Handbuch des MPPT-Solarladegeräts

Die VictronConnect App kann in den App Stores oder über die Downloadseite von Victron Energy heruntergeladen werden.

Die App ist für die folgenden Plattformen verfügbar:

• Android.

• Apple iOS (USB wird nicht unterstützt, es ist nur eine Verbindung über Bluetooth möglich).

• MacOs

• Windows (Bluetooth wird nicht unterstützt, es ist nur eine Verbindung über USB möglich).

Die App kann auf folgende Weise mit dem Solarladegerät verbunden werden:

• Direkt über die integrierte Bluetooth-Schnittstelle.

• Über Bluetooth, unter Verwendung eines optionalen VE.Direct Bluetooth Smart Dongle.

• Über USB, unter Verwendung einer optionalen VE.Direct USB-Schnittstelle.

• Über Internet oder LAN, über das VRM-Portal, mit einem optionalen GX-Gerät oder GlobalLink 520.

Verbindung über Bluetooth. Verbindung über USB.

Verbindung über Internet oder LAN.

3.6. Display

Es gibt eine Vielzahl von Anzeigeoptionen:

• Die VictronConnect App.

• Ein GX-Gerät.

• Das VRM-Portal, beachten Sie, dass ein GX-Gerät oder ein GlobalLink 520 benötigt wird.

• Das MPPT Control: Ein (optionales) externes Display, das an den VE.Direct-Anschluss angeschlossen wird. Beachten Sie,
dass das erforderliche VE.Direct-Kabel nicht im Lieferumfang der MPPT Control enthalten ist.

Seite 6 Eigenschaften

Handbuch des MPPT-Solarladegeräts

3.7. VE.Direct Anschluss

Der VE.Direct-Anschluss wird für die Kommunikation mit dem Solarladegerät verwendet. Er lässt sich für verschiedene Zwecke
nutzen:

• Zum Verbinden mit einem Überwachungsgerät, wie z. B. einem GX-Gerät oder dem GlobalLink.

• Zum Verbinden mit der VictronConnect App.

• Zur externen Steuerung.

• Zur Programmierung des Verhaltens des Lastausgangs.

Für diesen Anschluss werden spezielle Kabel oder Schnittstellen benötigt:

• VE.Direct-Kabel: Für die Verbindung mit einem GX-Gerät oder dem GlobalLink.

• VE.Direct zu USB-Schnittstelle: Zur Verbindung über USB mit der VictronConnect App.

• VE.Direct Bluetooth Smart Dongle: Zur Verbindung über Bluetooth mit der VictronConnect App.

• VE.Direct TX-Digitalausgangskabel: Für die Steuerung von Straßenbeleuchtung oder zur Erstellung eines virtuellen
Lastausgangs.

• VE.Direct nicht invertierendes Kabel zum ferngesteuerten Ein-/Ausschalten: Zum ferngesteuerten Ein- und Ausschalten des
Solarladegeräts.

3.8. Lastausgang

Das Solarladegerät ist mit einem physischen und einem virtuellen Lastausgang ausgestattet.

3.8.1. Physischer Lastausgang

Die Gleichstromlasten im System können an die Klemmen des Lastausgangs angeschlossen werden. Das Solarladegerät steuert
den Lastausgang und schaltet die Lasten ab, wenn die Batteriespannung zu stark sinkt. Dadurch wird die Batterie vor zu starken
Entladungen geschützt.

Die Abschaltspannung des Lastausgangs und der Algorithmus für das Batteriemanagement können über eine Kurzschlussbrücke
im VE.Direct-Anschluss oder über die VictronConnect App konfiguriert werden. Für weitere Informationen siehe Kapitel

Einstellungen Lastausgang [25].

Der Nennstrom des Lastausgangs beträgt 15 A oder 20 A (je nach MPPT-Modell) und ist kurzschlusssicher.

Beachten Sie, dass der Lastausgang des MPPT 100/20 bei Verwendung in einem System mit 36 oder 48 V
nur auf 1 A ausgelegt ist.

DC loads

Solarladegerätesystem mit am Lastausgang angeschlossenen Gleichstromlasten

Einige Lasten (insbesondere Wechselrichter) weisen einen höheren Nennstrom oder einen höheren Anlaufstrom auf. Der Strom
ist höher als der Lastausgang zulässt. Diese Lasten sollten direkt an die Batterie angeschlossen werden. Es ist möglich,
diese Lasten durch das Solarladegerät so zu steuern, dass eine Starke Entladung der Batterie verhindert wird. Dafür kann
die Fernschaltung mit dem Lastausgang des Solarladegeräts verbunden werden. Je nach Art der Last kann ein spezielles
Schnittstellenkabel erforderlich sein, z. B. ein invertierendes Kabel zum ferngesteuerten Ein-/Ausschalten.

Seite 7 Eigenschaften

Handbuch des MPPT-Solarladegeräts

DC loads

Solarladegerät mit direkt an die Batterie angeschlossenem Wechselrichter, der über den Lastausgang gesteuert wird

Alternativ kann auch ein BatteryProtect zur Steuerung der Last verwendet werden.

Solarladegerätesystem mit Gleichstromlasten, die über einen durch den Lastausgang gesteuerten BatteryProtect direkt an die

Batterie angeschlossen sind

3.8.2. Virtueller Lastausgang

Ein virtueller Lastausgang kann erstellt werden, um Lasten zu steuern, deren Nennstrom größer sind als der Nennstrom des
Lastausgangs des Solarladegeräts.

Erstellung eines virtuellen Lastausgangs:

• Verwenden Sie das VE.Direct TX-Kabel und aktivieren Sie es als virtuellen Lastausgang über die RX-Port-Funktion der
VictronConnect App. Siehe dazu das Kapitel Einstellungen des RX-Ports [31].

Der virtuelle Lastausgang kann über die VictronConnect App eingerichtet werden und kann mit Batteriespannungen oder dem
BatteryLife-Algorithmus betrieben werden. Informationen über die Konfiguration entnehmen Sie bitte dem Kapitel Einstellungen

Lastausgang [25].

3.8.3. BatteryLife

Ist das Solarladegerät nicht in der Lage, die Batterie innerhalb eines Tages bis zu ihrer vollen Kapazität aufzuladen, wechselt der
Status der Batterie ständig zwischen „partially charged“ (teilweise geladen) und „end of discharge“ (Ende der Entladung) hin und
her. Dieser Betriebsmodus (kein regelmäßiges volles Aufladen) beschädigt eine Blei-Säure-Batterie binnen weniger Wochen oder
Monaten.

Der BatteryLife Algorithmus überwacht den Ladezustand der Batterie und sofern erforderlich hebt er Tag für Tag den Schwellwert
zum Abtrennen der Last an (d. h., die Last wird früher abgetrennt), bis die gewonnene Energie ausreicht, um die Batterie bis auf
nahezu 100 % aufzuladen. Ab diesem Punkt wird der Schwellwert für das Abschalten der Last moduliert, so dass die Aufladung
zu nahezu 100 % etwa einmal wöchentlich erreicht wird.

3.9. Laden der Batterie

3.9.1. Adaptive 3-stufige Aufladung der Batterie

Das Solarladegerät ist ein 3-stufiges Ladegerät. Die Ladestufen sind: Konstantstrom – Konstantspannung –
Ladeerhaltungsspannung

Seite 8 Eigenschaften

Handbuch des MPPT-Solarladegeräts

Konstantstrom

In der Konstantstromphase liefert das Solarladegerät den maximalen Ladestrom, um die Batterien schnell aufzuladen. In dieser
Phase steigt die Batteriespannung langsam an. Sobald die Batteriespannung die eingestellte Konstantspannung erreicht hat,
stoppt die Konstantstromphase und die Konstantspannungsphase wird eingeleitet.

Konstantspannung

Während der Konstantspannungsphase schaltet das Solarladegerät in den Konstantspannungsbetrieb. Der zur Batterie fließende
Strom wird allmählich abnehmen. Sobald der Strom unter 1A gesunken ist (Schweifstrom), endet die Konstantspannungsphase
und die Erhaltungsspannungsphase wird eingeleitet.

Wenn nur geringe Entladungen auftreten, wird die Konstantspannungszeit kurz gehalten. Dadurch wird eine Überladung der
Batterie verhindert. Wenn die Batterie jedoch stark entladen wurde, wird die Konstantspannungsphase automatisch verlängert,
um sicherzustellen, dass die Batterie vollständig auflädt.

Ladeerhaltungsspannung

Während der Ladeerhaltungsphase wird die Spannung verringert und der volle Ladezustand der Batterie beibehalten.

Bei einem Solarladegerät wird im Gegensatz zu Wechselstromladegeräten keine Lagerungsphase benötigt,
da nachts kein Solarstrom zur Verfügung steht und die Batterie dann nicht mehr aufgeladen wird.

3.9.2. Flexible Ladealgorithmen

Mit der VictronConnect App können Sie zwischen 8 voreingestellten Ladealgorithmen wählen, alternativ ist der Ladealgorithmus
vollständig programmierbar. Die Ladespannungen, die Dauer der Phasen und der Ladestrom können individuell eingestellt
werden.

3.9.3. Ausgleichsladung

Bei einigen Blei-Säure-Batterietypen ist eine regelmäßige Ausgleichsladung erforderlich. Während des Ausgleichs wird die
Ladespannung über die regulären Ladespannungen erhöht, um einen Zellenausgleich zu erreichen.

Wenn eine Ausgleichsladung erforderlich ist, kann sie über die VictronConnect App aktiviert werden.

3.10. Temperaturerfassung

Die Temperaturerfassung ermöglicht ein temperaturkompensiertes Laden. Die Absorptions- und Erhaltungsladespannungen
werden entweder in Abhängigkeit von der Temperatur der Batterie (Zubehör erforderlich) oder ansonsten von der
Innentemperatur des Solarladegeräts eingestellt.

Das temperaturkompensierte Laden von Batterien ist erforderlich, wenn Blei-Säure-Batterien in heißen oder kalten Umgebungen
aufgeladen werden.

Die Temperaturkompensation lässt sich in den Einstellungen des Solarladegeräts aktivieren oder deaktivieren und die Höhe der
Kompensation lässt sich anhand des Kompensationskoeffizienten (mV/°C) einstellen.

3.10.1. Interner Temperatursensor

Das Solarladegerät verfügt über einen internen Temperatursensor.

Die interne Temperatur wird zur Einstellung der temperaturkompensierten Ladespannungen verwendet. Dazu wird die
Innentemperatur im Ruhezustand des Solarladegerätes verwendet. Das Solarladegerät befindet sich im Ruhezustand, wenn
nur wenig Strom in die Batterie fließt. Beachten Sie, dass dies nur eine Schätzung der Umgebungs- und der Batterietemperatur
ist. Falls eine genauere Temperatur der Batterie benötigt wird, sollten Sie die Verwendung eines externen Temperatursensors für
die Batterie in Erwägung ziehen, siehe Kapitel Externer Temperatur- und Spannungssensor [9].

Der Bereich der Temperaturkompensation beträgt 6 °C bis 40 °C (39 °F bis 104 °F).

Der interne Temperatursensor wird ebenfalls verwendet, um eine Überhitzung des Solarladegeräts festzustellen.

3.10.2. Externer Temperatur- und Spannungssensor

Der (optionale) Smart Battery Sense ist ein drahtloser Batteriespannungs- und Temperatursensor und kann in Verbindung mit
dem Solarladegerät verwendet werden. Es misst die Temperatur und Spannung der Batterie und sendet diese über Bluetooth an
das Solarladegerät.

Das Solarladegerät verwendet die Messungen des Smart Battery Sense für:

• Temperaturkompensiertes Aufladen mithilfe der tatsächlichen Temperatur der Batterie und nicht der internen Temperatur des
Solarladegeräts. Eine genaue Messung der Batterietemperatur verbessert die Effizienz des Aufladens und verlängert die
Lebensdauer von Blei-Säure-Batterien.

Seite 9 Eigenschaften

Handbuch des MPPT-Solarladegeräts

• Spannungskompensation. Die Ladespannung wird erhöht, um einen Spannungsabfall über die Batteriekabel während des
Ladens mit hohem Strom auszugleichen.

Das Solarladegerät kommuniziert mit dem Smart Battery Sense über Bluetooth mithilfe eines VE.Smart-Netzwerks. Weitere
Informationen über das VE.Smart-Netzwerk finden Sie im Handbuch zum VE.Smart Networking.

Alternativ kann ein VE.Smart-Netzwerk, welches zur Messung der Batterietemperatur und der Batteriespannung verwendet
wird, auch zwischen einem Solarladegerät und einem Batteriewächter BMV-712 Smart oder SmartShunt, der mit einem

Temperatursensor für BMV ausgestattet wurde, eingerichtet werden, ohne dass ein Smart Battery Sense erforderlich ist.

Beachten Sie, dass ein VE.Smart-Netzwerk nur eingerichtet werden kann, wenn das Solarladegerät
Bluetooth-fähig ist, Bluetooth aktiviert hat oder mit einem VE.Direct Bluetooth Smart Dongle ausgestattet
ist.

Beispiel für ein VE.Smart-Netzwerk aus einem Smart Battery Sense und einem Solarladegerät.

3.11. Spannungsmessung

Ein optionaler Smart Battery Sense bzw. Batteriewächter misst die Spannung der Batteriepole und sendet diese per Bluetooth
über das VE.Smart [33]-Netzwerk an das Solarladegerät. Wenn die Batteriespannung niedriger ist als die Solarladespannung,
erhöht das Solarladegerät zum Ausgleich der Spannungsverluste seine Ladespannung.

3.12. Ferngesteuerte Ein-/Aus-Schaltung

Eine virtuelle Fernsteuerung zum Ein- und Ausschalten kann mit dem (optionalen) nicht invertierenden VE.Direct-Kabel zum

ferngesteuerten Ein- und Ausschalten erstellt werden.

Die Funktionen können über die Einstellungen des RX-Ports in der VictronConnect App programmiert werden.

3.13. WireBox

Die optionale MPPT WireBox ist eine Kunststoffabdeckung, die an der Unterseite des Solarladegeräts angebracht werden
kann. Dadurch werden die Batterie- und Solaranschlüsse abgedeckt und ein versehentliches oder unerwünschtes Berühren der
Batterie- und PV-Anschlüsse verhindert. Sie bietet ein zusätzliches Maß an Sicherheit und ist besonders nützlich, wenn das
Solarladegerät in einem allgemein zugänglichen Bereich installiert ist.

Weitere Informationen und die passende MPPT WireBox für Ihr Solarladegerät finden Sie auf der Produktseite der MPPT
WireBox:

• MPPT WireBox-Tr

Seite 10 Eigenschaften

Handbuch des MPPT-Solarladegeräts

Beispiel für ein Solarladegerät mit MPPT WireBox

Seite 11 Eigenschaften

Handbuch des MPPT-Solarladegeräts

4. Installation

Der Gleichstromeingang (PV) ist nicht vom Batteriestromkreis isoliert. Deshalb gelten die PV-Anlage, die
Batterie und der Steuerkreis als gefährlich und sollten Anwendern nicht zugänglich sein.

Damit die Batterie richtig temperaturkompensiert aufgeladen werden kann, muss die Umgebungstemperatur
des Solarladegeräts und der Batterie innerhalb eines Bereichs von 5 °C (9 °F) liegen.

Die Batterie- und PV-Anschlüsse müssen gegen versehentliches Berühren geschützt werden. Installieren Sie
das Solarladegerät in einem Gehäuse oder installieren Sie die optionale WireBox [10].

4.1. Montage

Befestigen Sie das Solarladegerät senkrecht auf einer nicht brennbaren Unterlage, wobei die elektrischen Anschlüsse nach unten
zeigen müssen.

Das Kapitel Maßzeichnungen [68] dieses Handbuchs enthält die Maßzeichnung des Solarladegeräts. In dieser Zeichnung sind
auch die Befestigungsbohrungen angegeben.

Für eine optimale Kühlung ist ein Mindestabstand von 10 cm unter und über dem Solarladegerät einzuhalten.

Installieren Sie das Solarladegerät in der Nähe der Batterie, aber niemals direkt über der Batterie. Dadurch werden Schäden
durch Gasbildung an der Batterie vermieden.

Vermeiden Sie Unterschiede in der Umgebungstemperatur zwischen dem Solarladegerät und der Batterie
von mehr als 5 °C. Diese Temperaturunterschiede können zu einem fehlerhaften temperaturkompensierten
Aufladen führen, wodurch sich die Lebensdauer der Batterie verringern kann.

Bei großen Temperaturunterschieden oder extremen Umgebungstemperaturen sollten Sie einen direkten
Temperatursensor für die Batterie verwenden, z. B. Smart Battery Sense, BMV oder mit einem
Temperatursensor ausgestatteten SmartShunt.

Bei Verwendung der optionalen MPPT WireBox:

• Befestigen Sie die Stahlunterlage der WireBox am Solarladegerät, bevor das Solarladegerät in seiner endgültigen Position
befestigt wird.

• Ausführliche Installationshinweise finden Sie in der Schnellinstallationsanleitung zur MPPT WireBox Tr.

4.2. Batterie

Die Stromversorgung der Batterie muss mit einer Sicherung entsprechend der untenstehenden Tabelle abgesichert werden. Das
ist auch dann der Fall, wenn das Solarladegerät bereits mit einer externen Sicherung ausgestattet ist.

Typ des Solarladegeräts Nennwert der minimalen

Batteriesicherung

MPPT 75/10 15 A 20 A

MPPT 75/15 und 100/15 20 A 25 A

MPPT 100/20 25 A 30 A

Nennwert der maximalen

Batteriesicherung

In Kanada muss die Batteriesicherung die Normen C22.2 erfüllen.

Die Installation der Batterie muss in Übereinstimmung mit den örtlichen Batterievorschriften erfolgen. In
Kanada ist dies der Canadian Electrical Code, Teil I.

Verwenden Sie für die Anschlüsse der Batterie ein flexibles, mehrdrähtiges Kupferkabel. Siehe auch das
Kapitel Sicherheitsvorkehrungen zur Verkabelung [1].

Seite 12 Installation

Handbuch des MPPT-Solarladegeräts

4.3. PV-Anlage

Das Solarladegerät kann mit einer PV-Konfiguration verwendet werden, welche die folgenden beiden Bedingungen erfüllt:

• Die maximale PV-Leerspannung darf je nach Modell des Solarladegeräts 75 V oder 100 V nicht überschreiten.

• Die PV-Nennspannung sollte mindestens 5 V höher sein als die Batteriespannung.

Die PV-Anlage kann aus mono- oder polykristallinen Modulen bestehen.

Die Solarmodule werden in Reihe, parallel oder in Reihe/Parallel geschaltet. Beispiele für diese Konfigurationen finden Sie in der
folgenden Abbildung.

120 W

12 V

Verwenden Sie zur Berechnung der geeigneten Größe der PV-Anlage den MPPT-Größenrechners. Alternativ können Sie eine der
folgenden Konfigurationen für PV-Anlagen verwenden:

Beispiel einer PV-Anlage mit 12 V-Batterie und 75 V-Solarladegerät:

• Mindestanzahl der in Reihe geschalteten Zellen: 36 (12 V-Paneel).

• Empfohlene Zellenanzahl für den höchsten Wirkungsgrad des Reglers: 72 (2x 12 V Paneele in Serie oder 1x 24 V Paneel).

240 W

24 V
10 A

120 W

12 V

120 W

12 V

Beispiele für Reihen-, Parallel- und Reihen/Parallel-Solaranlagen.

240 W

12 V
20 A

120 W

12 V

120 W

12 V

120 W

12 V

480 W

24 V
20 A

120 W

12 V

120 W

12 V

• Maximum: 108 Zellen (3x 12 V-Paneele in Serie).

Beispiel einer PV-Anlage mit 24 V-Batterie und 100 V-Solarladegerät:

• Mindestanzahl der in Reihe geschalteten Zellen: 72 (2x 12 V Paneele in Serie oder 1x 24 V Paneel).

• Maximum: 144 Zellen (4x 12 V-Paneele in Serie).

• Sorgen Sie für eine Möglichkeit, um alle stromführenden Leiter einer Photovoltaik-Stromquelle von allen
anderen Leitern in einem Gebäude oder einer Konstruktion zu trennen.

• Beachten Sie bei der Berechnung der Anzahl der Module, die in Reihe geschaltet werden können, sowohl
die Leerlaufspannung (Voc) als auch den Temperaturkoeffizienten. Bei Umgebungstemperaturen unter 25
°C ist der Voc-Wert höher.

• Ein Schalter, Leistungsschalter oder ein anderes Gerät, sowohl Wechselstrom als auch Gleichstrom, darf
nicht in einem geerdeten Leiter installiert werden, wenn der Betrieb dieses Schalters, Leistungsschalters
oder anderen Geräts den geerdeten Leiter in einem ungeerdeten Zustand belässt, während das System
unter Spannung bleibt.

• Verwenden Sie keine Solarmodule mit Optimierern. Die Verwendung von Optimierern führt im schlimmsten
Fall zu irreparablen Schäden am Solarladegerät.

• Verwenden Sie ein flexibles, mehrdrähtiges Kupferkabel für die Schraubverbindungen . Siehe Kapitel

Sicherheitshinweise zur Verkabelung [1].

4.4. Erdung

Erdung der Batterie

Seite 13 Installation

Handbuch des MPPT-Solarladegeräts

Das Solarladegerät kann sowohl in einem positiv oder negativ geerdeten System installiert werden.

Legen Sie eine einzige Erdungsverbindung an, vorzugsweise in der Nähe der Batterie, um Systemprobleme oder
Erdungsschleifen zu vermeiden.

Gehäuseerdung (nur für das Modell20 A

Ein separater Erdungspfad für die Gehäuseerdung ist zulässig, da das Gehäuse vom Plus- und Minuspol isoliert ist.

Erdung der PV-Anlage

Das Plus und Minus der PV-Anlage sollte nicht geerdet werden.

Erden Sie den Rahmen der PV-Module, um die Auswirkungen von Blitzschlag zu reduzieren.

Verbinden Sie das Solarladegerät nicht mit einer geerdeten PV-Anlage. Es ist nur ein Erdungsanschluss zulässig, dieser sollte
sich in der Nähe der Batterie befinden.

Erdschlusserkennung

Das Solarladegerät verfügt über keinen internen Erdschlussschutz.

Der National Electrical Code (NEC) der USA schreibt die Verwendung einer externen Erdschlussschutzeinrichtung (GFPD) vor.

Der elektrische Minuspol des Systems sollte über einen GFPD an einem (und nur an einem) Ort mit der Erde verbunden werden.

Wird ein Erdungsfehler angezeigt, sind die Batterieanschlüsse und die angeschlossenen Stromkreise
möglicherweise nicht geerdet und gefährlich.

4.5. Übersicht der Anschlüsse

ID Beschreibung

A VE.Direct-Buchse mit Kurzschlussbrücke.

B Sicherung.

C Schraubklemme für den Pluspol (+) der Batterie.

D Schraubklemme für den Minuspol (-) der Batterie.

E Schraubklemme für PV-Minus (-).

F Schraubklemme für PV-Plus (+).

G Schraubklemme für Last-Minus (-).

H Schraubklemme für PV-Plus (+).

I LEDs.

4.6. Elektrische Verbindungen

WARNHINWEIS: Überprüfen Sie die Polarität, bevor Sie die Batterie und die PV-Spannung anschließen.

WARNHINWEIS: Befolgen Sie dazu den in diesem Kapitel beschriebenen ordnungsgemäßen

Installationsvorgang.

WICHTIGER HINWEIS: Ziehen Sie die Anschlüsse der Batterie, der Last und der PV-Anlage bei 0.75Nm an.

Stellen Sie alle elektrischen Verbindungen in der folgenden Reihenfolge her:

Seite 14 Installation

Handbuch des MPPT-Solarladegeräts

1. Schließen Sie die Batterie an: Lassen Sie das Solarladegerät die Systemspannung automatisch erkennen (warten Sie 10

Sekunden).

2. Es wird empfohlen, die Systemspannung zu überprüfen: Verwenden Sie VictronConnect oder eine externe

Steuerungsanzeige.

3. Schließen Sie die Gleichstromlasten an.

4. Schließen Sie die PV-Anlage an.

5. Schließen Sie ggf. den VE.Direct-Anschluss an.

Die korrekte Anschlussreihenfolge ist notwendig, damit die automatische Erkennung der Systemspannung richtig eingestellt
werden kann. Sie dürfen die PV-Anlage nur dann anschließen, wenn die Systemspannung vor dem Anschluss der Batterie
manuell eingestellt wurde. Wenn Sie die ordnungsgemäße Vorgehensweise nicht einhalten, kann das Ladegerät und/oder die
Anlage deaktiviert oder beschädigt werden.

In der folgenden Abbildung ist dargestellt, wie die grundlegenden elektrischen Verbindungen hergestellt werden:

ID Beschreibung

A Solarladegerät.

B Batterie oder Batteriebank, Bleisäure oder Lithium.

C Solarpaneel oder Solaranlage.

D Gleichstromlasten.

Gleichstromsicherung.

4.7. Anschluss des MPPT Control-Displays

Schließen Sie das (optionale) MPPT Control-Display mithilfe eines VE.Direct-Kabels an den VE.Direct-Anschluss des
Solarladegeräts an.

Das VE.Direct-Kabel ist in verschiedenen Längen erhältlich und ist nicht im Lieferumfang des MPPT Control-Displays enthalten.
Beachten Sie, dass es nicht möglich ist, das VE.Direct-Kabel zu verlängern, die maximale Länge kann 10 Meter nicht
überschreiten.

Weitere Informationen finden Sie im Handbuch zu MPPT Control.

Seite 15 Installation

Handbuch des MPPT-Solarladegeräts

Verbinden Sie das Display mithilfe eines VE.Direct-Kabels mit dem Solarladegerät.

Seite 16 Installation

Handbuch des MPPT-Solarladegeräts

5. Konfiguration und Einstellungen

Die Einstellungen des Solarladegeräts können speziell auf das System abgestimmt werden, in dem es verwendet wird.

Nehmen Sie keine Änderungen an den Einstellungen des Solarladegeräts vor, wenn Sie nicht wissen, um
welche Einstellungen es sich handelt und welche Auswirkungen die Änderung dieser Einstellungen haben
wird.

Fehlerhafte Einstellungen können zu Systemproblemen führen, einschließlich Schäden an den Batterien.
Wenden Sie sich im Zweifelsfall an einen erfahrenen Monteur, Händler oder Vertriebspartner von Victron
Energy.

5.1. Einstellungen ändern

Es gibt mehrere Methoden zum Ändern dieser Einstellungen. Bei manchen können alle Einstellungen konfiguriert werden, bei
anderen gibt es möglicherweise Einschränkungen:

• VictronConnect App – Alle Einstellungen können geändert und die Firmware kann aktualisiert werden.

• Kurschlussbrücke im VE.Direct-Port – Der Algorithmus des Lastausgangs kann ausgewählt werden.

• Display MPPT Control (optional) – Die meisten Einstellungen können geändert werden.

Nehmen Sie keine Änderungen an den Einstellungen des Solarladegeräts vor, wenn Sie nicht wissen,
um welche Einstellungen es sich handelt und welche Auswirkungen die Änderung dieser Einstellungen
haben kann. Fehlerhafte Einstellungen können zu Systemproblemen führen, einschließlich Schäden an den
Batterien. Wenden Sie sich im Zweifelsfall an einen erfahrenen Monteur, Händler oder Vertriebspartner von
Victron Energy.

5.1.1. Einstellungen über die VictronConnect App

Mit der VictronConnect App lassen sich sämtliche Einstellungen des Solarladegeräts ändern und die Firmware kann aktualisiert
werden.

Im Kapitel VictronConnect App [5] finden Sie eine Übersicht über die verschiedenen Möglichkeiten, wie die VictronConnect App
an das Solarladegerät angeschlossen werden kann.

Dieses Handbuch behandelt nur die spezifischen Punkte der VictronConnect App für Solarladegeräte. Für weitere allgemeine
Informationen über die VictronConnect App, wie z. B. die Verwendung oder den Anschluss, siehe das Handbuch zu

VictronConnect.

Rufen Sie die Einstellungen des Solarladegeräts über die Einstellungsseite auf. Klicken Sie dazu auf das Zahnradsymbol oben
rechts auf dem Startbildschirm.

Über die Einstellungsseite können die Einstellungen des Solarladegeräts angezeigt und geändert werden.

Seite 17 Konfiguration und Einstellungen

Handbuch des MPPT-Solarladegeräts

Für Informationen zu den einzelnen Einstellungen und zur Aktualisierung der Firmware siehe Kapitel Aktualisierung der

Firmware [32].

5.1.2. Einstellungen über die Kurzschlussbrücke

Wenn der Algorithmus des Lastausgangs über VictronConnect oder das MPPT Control Display konfiguriert
wird, wird die Kurzschlussbrücke nicht verwendet und muss entfernt werden. Die Konfiguration über die
Kurzschlussbrücke ist nur dann erforderlich, wenn der Algorithmus des Lastausgangs nicht auf andere Weise
konfiguriert werden kann.

Wenn der VE.Direct-Anschluss für die Kommunikation mit einem GX-Gerät, einem MPPT-Display oder
anderen Geräten verwendet werden soll, muss die Kurzschlussbrücke entfernt werden und kann nicht für die
Konfiguration des Lastausgangs verwendet werden. Sollte das der Fall sein, sollten Sie den Lastausgang
über die VictronConnect App oder ein Display konfigurieren. Für weitere Informationen siehe Kapitel

Einstellungen Lastausgang [25] oder Einstellungen über das MPPT Control-Display [18].

Der Algorithmus des Lastausgangs kann über eine Kurzschlussbrücke konfiguriert werden, die sich im VE.Direct-Anschluss
befindet:

• Wenn der Algorithmus des Lastausgangs über VictronConnect oder das MPPT Control-Display konfiguriert wird, wird die
Kurzschlussbrücke nicht verwendet. Entfernen Sie die Kurzschlussbrücke.

• Wenn die Kurzschlussbrücke verwendet wird, finden Sie in der folgenden Tabelle den zur jeweiligen Platzierung der
Kurzschlussbrücke gehörenden Algorithmus des Lastausgangs. Falls die Einstellung des Lastausgangs zu einem späteren
Zeitpunkt über die VictronConnect App oder das Display geändert werden soll, muss die Kurzschlussbrücke vorher entfernt
werden.

Algorithmus des Lastausgangs Platzierung der

Kurzschlussbrücke

BatteryLife Algorithmus

Alternativ wurde der Algorithmus des
Lastausgangs über die VictronConnect App
eingestellt.

Konventioneller Algorithmus

Niederspannungsabschaltung: 11,1 V

Automatisches erneutes Einschalten der
letzten Spannung: 13,1 V

Konventioneller Algorithmus:

Niederspannungsabschaltung: 11,8 V

Automatisches erneutes Einschalten der
letzten Spannung: 14,0 V

Die in dieser Tabelle aufgeführten Spannungswerte gelten für 12 V-Batteriesysteme. Multiplizieren Sie für 24 V- und 48
V-Batteriesysteme die aufgeführten 12 V-Werte jeweils mit 2 bzw. 4.

Keine
Kurzschlussbrücke

Zwischen Pin 1 und
2

Zwischen Pin 2 und
3

VE.Direct

Anschluss 75 V-

Modelle

VE.Direct

Anschluss

100 V-Modelle

5.1.3. Einstellungen über das MPPT Control-Display

Mit dem optionalen Display MPPT Control lassen sich die Einstellungen des Solarladegeräts konfigurieren, mit Ausnahme der
erweiterten Einstellungen wie RX- und TX-Port-Einstellungen. Für weitere Informationen hierzu siehe das Handbuch für MPPT

Control.

Das MPPT Control

Seite 18 Konfiguration und Einstellungen

Handbuch des MPPT-Solarladegeräts

5.2. Erklärung aller Einstellungen

In diesem Kapitel sind alle Einstellungen des Solarladegeräts aufgeführt, die vom Benutzer konfiguriert werden können.
Außerdem wird erklärt, wie Sie die Firmware des Solarladegeräts aktualisieren können.

Nehmen Sie keine Änderungen an den Einstellungen vor, wenn Sie nicht wissen, um welche Einstellungen
es sich handelt und welche Auswirkungen die Änderung dieser Einstellungen haben wird. Fehlerhafte
Einstellungen können zu Systemproblemen führen, einschließlich Schäden an den Batterien. Wenden Sie
sich im Zweifelsfall an einen erfahrenen Monteur, Händler oder Vertriebspartner von Victron Energy.

5.2.1. Batterieeinstellungen

Batteriespannung

Bereits beim ersten Einschalten des Solarladegerätes wird die Batteriespannung automatisch erkannt und die Batteriespannung
entsprechend eingestellt. Die weitere automatische Erkennung ist deaktiviert. Um eine stabile Messung zu gewährleisten, wartet
das Ladegerät zunächst 10 Sekunden und nimmt dann eine gemittelte Messung vor. Beachten Sie, dass das Solarladegerät
während dieser Zeit ausgeschaltet bleibt.

Falls das Solarladegerät keine Batteriespannung misst, wird es standardmäßig auf 12 V eingestellt und speichert diese. Dies
ist der Fall, wenn das Solarladegerät über seine PV-Klemmen mit Strom versorgt wird, während es nicht an eine Batterie
angeschlossen ist.

Das Solarladegerät erkennt eine 36 V-Batterie nicht automatisch. Dies muss manuell eingestellt werden.

Nach der automatischen Erkennung kann die Batteriespannung geändert und bei Bedarf auf 12, 24, 36 oder 48 V eingestellt
werden (die Einstellung von 36 V und 48 V ist nur für das Modell 100/20 möglich).

Tipp:

Falls die Firmware des Solarladegeräts aktualisiert werden muss, während die automatische
Spannungserkennung aktiv bleibt, zum Beispiel vor dem Versand des Geräts an einen Endbenutzer, gehen
Sie wie folgt vor:

• Aktualisieren Sie die Firmware.

• Sobald das Firmware-Update abgeschlossen ist, öffnen Sie die Einstellungsseite der VictronConnect App.

• Klicken Sie auf der Einstellungsseite auf die drei vertikalen Punkte in der oberen rechten Ecke und wählen
Sie „Reset to defaults“ (Auf Standardeinstellungen zurücksetzen) aus der Auswahlliste.

• Schalten Sie das Solarladegerät innerhalb von 10 Sekunden aus.

Wenn das Gerät das nächste Mal eingeschaltet wird, wird die automatische Spannungserkennung
durchgeführt.

Max charge current (Maximaler Lade-Strom):

Seite 19 Konfiguration und Einstellungen

Handbuch des MPPT-Solarladegeräts

Mit dieser Einstellung wird der maximale Ladestrom der Batterie festgelegt. Standardmäßig wird der maximale Ladestrom des
Solarladegerätes eingestellt.

Mit dieser Einstellung können Sie den Ladestrom reduzieren, z. B. wenn eine kleinere Batteriebank verwendet wird, die einen
geringeren Ladestrom erfordert.

Ladegerät aktiviert

Mit dieser Einstellung wird das Batterieladegerät aktiviert oder deaktiviert. Standardmäßig ist „enabled“ (aktiviert) eingestellt.

Diese Einstellung wird verwendet, wenn Arbeiten an der Anlage durchgeführt werden müssen. Wenn diese Einstellung deaktiviert
ist, werden die Batterien nicht geladen.

Batterievoreinstellung

Mit dieser Einstellung wird der Algorithmus zum Laden der Batterie festgelegt.

Sie können wählen zwischen:

• Vordefinierte werkseitige Batterievoreinstellungen.

• Benutzerdefinierte Batterievoreinstellungen.

• Erstellen, Ändern oder Löschen einer benutzerdefinierten Voreinstellung.

Diese Einstellung verwendet werkseitig vordefinierte Voreinstellungen für eine Vielzahl von Batterietypen. Diese vordefinierten
Ladealgorithmen sind für fast alle Anlagen geeignet.

Außerdem können benutzerdefinierte Batterievoreinstellungen erstellt werden. Im Kapitel Anpassen des

Batterieladealgorithmus [21] finden Sie eine Erklärung diesbezüglich. Diese benutzerdefinierten Voreinstellungen werden in der

VictronConnect App-Bibliothek gespeichert. Das ist nützlich, falls mehrere Solarladegeräte konfiguriert werden müssen. Dadurch
muss nicht jedes Mal der gesamte Ladealgorithmus definiert werden, wenn ein neues Solarladegerät konfiguriert wird.

Expertenmodus

Diese Einstellung aktiviert oder deaktiviert den Expertenmodus. Standardmäßig ist „disabled“ (deaktiviert) eingestellt.

Die voreingestellten Ladealgorithmen sind für fast alle Arten an Anlagen gut geeignet. Aktivieren Sie die
Experteneinstellungen nur, wenn Ihr Gerät besondere Anforderungen hat.

Wenn diese Einstellung aktiviert ist, können die folgenden Parameter konfiguriert werden:

• Ladespannungen: Erhaltungsspannung, Konstantspannung und Ladeerhaltungsspannung.

• Erhaltungsspannung: Offset der erneuten Erhaltungsspannung.

• Konstantspannung: Dauer, Zeit und Schweifstrom.

• Zellenausgleich: Strom, Intervall, Stoppmodus und Dauer.

• Kompensation der Temperaturspannung.

• Abschalten bei niedriger Temperatur.

Für die Bedeutung dieser Parameter siehe Kapitel Einstellungen für den Batterieladealgorithmus [22].

Zellenausgleich

Die Ausgleichsladung kann zu Schäden an der Batterie führen, wenn die Batterie nicht für eine
Ausgleichsladung geeignet ist. Erkundigen Sie sich immer beim Batteriehersteller, bevor Sie die
Ausgleichsladung aktivieren.

Mit dieser Einstellung kann der automatische Zellenausgleich deaktiviert oder aktiviert werden. Wenn diese Funktion aktiviert ist,
kann die Anzahl der Tage ausgewählt werden, an denen der Zellenausgleich wiederholt werden soll.

Ein manueller Zellenausgleich kann durch Betätigen der Taste „START NOW“ (JETZT STARTEN) gestartet werden. Verwenden
Sie die Option zum manuellen Zellenausgleich nur während der Konstantspannungsladephase und der Ladeerhaltungsphase
und bei ausreichender Sonneneinstrahlung. Die Strom- und Spannungsbegrenzungen sind mit der automatischen Funktion zum
Zellenausgleich identisch. Der manuelle Zellenausgleich dauert 1 Stunde und kann jederzeit mit dem Befehl „Stop Equalize“
(Zellenausgleich beenden) beendet werden.

Die Einstellung für den Zellenausgleich ist möglicherweise nicht aktiv. Möglicherweise ist dies der Fall, wenn
die Batterievoreinstellung keine Ausgleichsladung unterstützt, z. B. bei Lithium-Batterien.

Seite 20 Konfiguration und Einstellungen

Handbuch des MPPT-Solarladegeräts

Anpassen des Batterieladealgorithmus

In diesem Kapitel wird erklärt, wie Sie einen Batterieladealgorithmus ändern oder benutzerdefinierte Batterievoreinstellungen
erstellen, ändern und löschen. Für die Bedeutung aller Parameter des Ladealgorithmus siehe Kapitel Einstellungen für den

Batterieladealgorithmus [22].

Nur erfahrene Benutzer sollten benutzerdefinierte Batterieladealgorithmen konfigurieren oder bearbeiten.
Ein fehlerhaft definierter Batterieladealgorithmus kann zu Schäden an der Batterie führen oder unsichere
Situationen schaffen.

Ändern eines grundlegenden Batterieladealgorithmus:

• Wählen Sie einen voreingestellten Batterietyp, der am besten zu Ihrem Batterietyp passt.

• Ändern Sie einen der auf der Einstellungsseite aufgelisteten grundlegenden Ladeparameter.

• Konfigurieren Sie die erforderlichen Parameter.

• Die Batterievoreinstellung ist jetzt auf „user defined“ (benutzerdefiniert) eingestellt.

Ändern eines Batterieladealgorithmus im Expertenmodus

• Aktivieren Sie den Expertenmodus.

• Die grundlegenden und zusätzlichen Ladeparameter werden nun auf der Seite aufgeführt.

• Konfigurieren Sie die erforderlichen Parameter.

• Die Batterievoreinstellung ist jetzt auf „user defined“ (benutzerdefiniert) eingestellt.

Erstellen und Speichern eines benutzerdefinierten Batterietyps:

• Wählen Sie einen voreingestellten Batterietyp, der am besten zu Ihrem Batterietyp passt.

• Ändern Sie die Ladeparameter, damit sie zu Ihrer Batterie passen. Dies kann entweder im normalen Modus oder im
Expertenmodus durchgeführt werden.

• Die Batterievoreinstellung ist jetzt auf „user defined“ (benutzerdefiniert) eingestellt.

• Wählen Sie im Menü „Battery preset“ (Batterievoreinstellung) „Create preset“ (Voreinstellung erstellen).

• Geben Sie der voreingestellten Batterie einen Namen.

Laden eines benutzerdefinierten Batterietyps:

• Wählen Sie im Menü „Battery preset“ (Batterievoreinstellung) „Select preset“ (Voreinstellung wählen).

• Das Menü listet alle werkseitig voreingestellten und benutzerdefinierten Batterietypen auf, die ggf. zuvor hinzugefügt wurden.

• Wählen Sie den Batterietyp Ihrer Wahl.

Ändern (oder Löschen) eines benutzerdefinierten Batterietyps:

Seite 21 Konfiguration und Einstellungen

Handbuch des MPPT-Solarladegeräts

• Wählen Sie im Menü „Battery preset“ (Batterievoreinstellung) „Edit presets“ (Voreinstellungen bearbeiten).

• Navigieren Sie zu der Batterie, die Sie ändern möchten. Es ist nicht möglich, eine Werksvoreinstellung zu ändern, nur
benutzerdefinierte Typen können geändert (oder gelöscht) werden.

• Ändern Sie die Ladeparameter.

• Um die Einstellungen zu speichern, klicken Sie auf die Schaltfläche „SAVE CHANGES“ (ÄNDERUNGEN SPEICHERN) am
unteren Rand der Seite.

• Um die Batterie zu löschen, klicken Sie auf die Schaltfläche „REMOVE PRESET“ (VOREINSTELLUNG ENTFERNEN).

Einstellungen für den Batterieladealgorithmus

In diesem Kapitel werden alle Parameter erläutert, die im Expertenmodus verwendet werden, sowie die Einstellungen, die bei
der Programmierung eines benutzerdefinierten Batterietyps über das Menü „Battery preset“ (Batterievoreinstellung) verwendet
werden.

Konstantspannung

Mit dieser Einstellung wird die Konstantspannung festgelegt.

Adaptive Absorptionszeit

Diese Einstellung aktiviert oder deaktiviert die adaptive Konstantspannungszeit.

• Wenn dies deaktiviert ist: Die Länge der Konstantspannungsphase ist jeden Tag gleich und wird durch die Einstellung
„Maximum absorption time“ (Maximale Konstantspannungszeit) bestimmt, sofern genügend Solarstrom vorhanden ist.

Achten Sie darauf, dass diese Option möglicherweise zu einer Überladung Ihrer Batterien führen kann, insbesondere bei
Bleibatterien und wenn nur oberflächliche tägliche Entladungen stattfinden. Erkundigen Sie sich beim Hersteller der Batterie
nach der empfohlenen maximalen Konstantspannungszeit.

Die einzige Bedingung, die die Konstantspannungszeit vor Erreichen der Maximalzeit beenden kann, ist die Einstellung für
den Schweifstrom. Wenn die Konstantspannungszeit immer gleich lang sein soll, dann deaktivieren Sie die Einstellung für den
Schweifstrom. Weitere Informationen zur Einstellung des Schweifstroms finden Sie weiter unten in diesem Kapitel.

• Wenn aktiviert: Die Länge der Konstantspannungsphase ist jeden Tag unterschiedlich, sie passt sich zu Beginn des
Ladezyklus morgens dem Ladezustand der Batterie an.

Die maximale „adaptive“ Konstantspannungszeit für den Tag wird durch die Batteriespannung bestimmt, die jeden Morgen kurz
vor der Inbetriebnahme des Solarladegeräts gemessen wird.

Multiplikator x 1 x 2/3 x 1/3 x 1/6

Adaptive
Konstantspannungszeit *

12 V-System Vbatt < 11,9 V

06:00 Stunde(n) 04:00 Stunde(n) 02:00 Stunde(n) 01:00 Stunde(n)

11,9 V < Vbatt <

12,2 V

12,2 V < Vbatt <

12,6 V

Vbatt > 12,6 V

Seite 22 Konfiguration und Einstellungen

Handbuch des MPPT-Solarladegeräts

Multiplikator x 1 x 2/3 x 1/3 x 1/6

24 V-System Vbatt < 23,8

48 V-System Vbatt < 47,6

*) Die adaptive Konstantspannungszeit ergibt sich aus dem Multiplikator mal der Einstellung „Maximum absorption
time“ (Maximale Konstantspannungszeit). Die adaptiven Konstantspannungszeitn in dieser Tabelle basieren auf der
Standardeinstellung „Maximum absorption time“ (Maximale Konstantspannungszeit) von 6 Stunden.

Maximale Konstantspannungszeit

Mit dieser Einstellung wird die Konstantspannungszeit begrenzt. Diese Einstellung ist nur bei der Programmierung eines
benutzerdefinierten Ladeprofils verfügbar.

Geben Sie die maximale Zeit in Stunden und Minuten (hh:mm) ein, die sich das Solarladegerät in der Konstantspannungsphase
befinden darf. Die maximale Zeit, die eingestellt werden kann, beträgt 12 Stunden und 59 Minuten.

Erhaltungsspannung

Mit dieser Einstellung wird die Erhaltungsspannung festgelegt.

Re-Bulk-Spannung Offset

Hiermit wird der Offset für die Re-Bulk-Spannung eingestellt. Mit dieser Offset-Spannung wird bestimmt, wann die
Ladeerhaltungsphase stoppt und die Konstantstromphase wieder beginnt, d. h. der Ladezyklus wird zurückgesetzt und beginnt
wieder bei der ersten Ladestufe.

Die Re-Bulk-Spannung wird berechnet, indem der Offset der Re-Bulk-Spannung zur Einstellung der niedrigsten Spannung addiert
wird (normalerweise ist dies die Ladeerhaltungsphase).

Ein Beispiel: Wenn der Re-Bulk-Offset auf 0,1 V und die Erhaltungsspannung auf 13,8 V eingestellt ist, wird der Ladezyklus neu
gestartet, sobald die Batteriespannung eine Minute lang unter 13,7 V (13,8 minus 0,1) fällt.

Ausgleichsspannung

Mit dieser Einstellung wird die Ausgleichsspannung festgelegt.

Ausgleichsstrom in Prozent

Mit dieser Einstellung wird der Prozentsatz der Einstellung „maximum charge current“ (Maximaler Ladestrom) festgelegt, der zur
Berechnung des Ausgleichsladestroms verwendet wird.

Zum Beispiel: Wenn die Einstellung „maximum charge current“ (Maximaler Ladestrom) auf 10 A und die Einstellung „Equalization
current percentage“ (Ausgleichsstrom in Prozent) auf 10 % eingestellt ist, beträgt der Ausgleichsstrom 1 A (10 % von 10 A).

Automatischer Zellenausgleich

Mit dieser Einstellung wird das Wiederholungsintervall festgelegt, in dem der Zellenausgleich stattfinden soll. Dieser kann
zwischen 1 und 250 Tagen eingestellt werden. Eine Einstellung auf 1 bedeutet einen täglichen Zellenausgleich, 2 bedeutet
jeden zweiten Tag und so weiter.

Ein Zellenausgleich wird für gewöhnlich zum Ausgleich verwendet. Außerdem wird bei Blei-Säure-Batterien mit Flüssigelektrolyt
eine Elektrolytsschichtung verhindert. Ob ein Zellenausgleich erforderlich ist oder nicht, ist abhängig vom Batterietyp, ob ein
(automatischer) Zellenausgleich erforderlich ist und unter bestimmten Bedingungen. Wenden Sie sich an den Anbieter der
Batterie, um herauszufinden, ob ein Zellenausgleich für die Batterie erforderlich ist.

Während des Zellenausgleichs steigt die Ladespannung bis zur eingestellten Ausgleichsspannung. Dies wird so lange
beibehalten, wie der Ladestrom unter der Einstellung „Equalization current percentage“ (Ausgleichsstrom in Prozent) der
Einstellung „Maximum current“ (Maximaler Strom) bleibt.

Dauer des automatischen Zellenausgleichs:

• Bei allen Voreinstellungen für VRLA-Batterien und bei einigen Voreinstellungen für Flüssigelektrolyt-Batterien endet der
automatische Zellenausgleich, wenn die Spannungsgrenze (maxV) erreicht ist.

23,8 < Vbatt <

24,2 V

47,6 V < Vbatt <

48,8 V

24,2 V < Vbatt <

25,2 V

48,8 V < Vbatt <

50,4 V

Vbatt > 25,2 V

Vbatt > 50,4 V

• Für die Voreinstellung der Lithium-Batterie steht der Zellenausgleich nicht zur Verfügung.

• Wenn ein automatischer Zellenausgleichszyklus an einem Tag nicht abgeschlossen werden konnte, wird er nicht am nächsten
Tag fortgesetzt. Der nächste Zellenausgleich wird dann gemäß dem in der Option „Auto Equalization“ (Automatischer
Ausgleich) eingestellten Intervall durchgeführt.

Ausgleichsstoppmodus

Diese Einstellung legt fest, wann der Zellenausgleich enden soll:

• Automatisch: Der Zellenausgleich endet, wenn die Batteriespannung die Zellenausgleichsspannung erreicht hat.

Seite 23 Konfiguration und Einstellungen

Handbuch des MPPT-Solarladegeräts

• Feste Zeit: Der Zellenausgleich endet, wenn die Zeit erreicht ist, die in der Einstellung „Maximum equalization duration“
(Maximale Ausgleichsdauer) festgelegt wurde.

Maximale Ausgleichsdauer

Mit dieser Einstellung wird die maximale Dauer des Zellenausgleichs festgelegt.

manueller Zellenausgleich

Verwenden Sie dies, um einen „einmaligen“ Zellenausgleich durchzuführen. Sobald Sie die Taste „Start now“ (Jetzt starten)
betätigen, wird ein einstündiger Zellenausgleichszyklus durchgeführt. Alternativ kann die Phase des Zellenausgleichs auch
manuell gestoppt werden.

Tail current (Schweifstrom)

Mit dieser Einstellung wird der aktuelle Schwellenwert zum Beenden der Konstantspannungsphase festgelegt, bevor die
maximale Konstantspannungszeit erreicht ist. Wenn der Ladestrom eine Minute lang unter den eingestellten Schweifstrom sinkt,
wird die Konstantspannungsphase beendet und die Ladeerhaltungsphase beginnt. Diese Einstellung kann deaktiviert werden,
indem sie auf Null gesetzt wird.

Temperature compensation (Temperaturkompensation)

Mit dieser Einstellung wird der für das temperaturkompensierte Laden benötigte Temperaturkompensationskoeffizient festgelegt.

Viele Batterietypen benötigen unter warmen Betriebsbedingungen eine niedrigere und unter kalten Betriebsbedingungen eine
höhere Lade-Spannung. Der konfigurierte Koeffizient wird in mV pro Grad Celsius für die gesamte Batteriebank und nicht pro
Zelle angegeben. Die Basistemperatur für die Kompensation beträgt 25 °C (77 °F).

Das folgende Diagramm zeigt das Verhalten der Konstantspannung und der Erhaltungsladespannung bei
verschiedenen Temperaturen. Das Diagramm zeigt die Temperaturkompensation für ein 12 V-System bei einem
Temperaturkompensationskoeffizienten von -16 mV/°C. Bei einem 48 V-System ist mit 4 zu multiplizieren.

Diagramm zum temperaturkompensierten Laden

Standardmäßig verwendet das Solarladegerät seine interne Temperatur zum temperaturkompensierten Laden der Batterie.
Morgens wird eine interne Temperaturmessung vorgenommen und dann nochmals, wenn das Solarladegerät für mindestens
eine Stunde nicht in Betrieb war, z. B. wenn das Ladegerät nicht aktiv eine Batterie lädt oder eine Last versorgt.

Wenn das Solarladegerät Teil eines VE.Smart-Netzwerks ist und eine Batterietemperaturmessung von einer BatterySense
oder einem Batteriewächter mit Temperatursensor empfängt, wird die tatsächliche Temperatur der Batterie für das
temperaturkompensierte Laden während des Tages verwendet.

Abschalten bei niedriger Temperatur

Mit dieser Einstellung wird die Beschädigung einer Lithium-Batterie verhindert, indem das Laden bei niedrigen Temperaturen
deaktiviert wird.

Die Funktion „Low temperature cut-off“ (Abschalten bei niedriger Temperatur) ist nur aktiv, wenn
das Solarladegerät Teil eines VE.Smart-Netzwerks ist und eine Batterietemperaturmessung von einer
BatterySense oder einem Batteriewächter mit Temperatursensor empfängt.

Seite 24 Konfiguration und Einstellungen

Handbuch des MPPT-Solarladegeräts

Die Einstellung „Low temperature cut-off“ (Abschalten bei niedriger Temperatur) ist standardmäßig deaktiviert. Wenn diese
Einstellung aktiviert ist, kann eine Niedrigtemperaturabschaltung eingestellt werden. Die Standardtemperatur beträgt 5 °C. Diese
Temperatureinstellung eignet sich für Lithium-Eisenphosphat-Batterien (LFP). Sie sollten sich jedoch immer beim Anbieter der
Lithium-Batterie erkundigen, auf welche Temperatur diese eingestellt werden sollte.

Der Mechanismus zum Abschalten bei niedriger Temperatur stoppt das Laden der Batterie, wenn die Temperatur der Batterie
unter die entsprechende Einstellung gesunken ist. Das Laden der Batterie wird fortgesetzt, sobald die Temperatur der Batterie um
0,5 °C über die Einstellung für die Abschaltung bei niedriger Temperatur gestiegen ist.

Beachten Sie, dass die Einstellung „Low temperature cut-off“ (Abschaltung bei niedriger Temperatur) für Lithium-Smart-Batterien
von Victron oder für Super-Pack-Batterien von Victron mit der Seriennummer HQ2040 und höher nicht erforderlich ist. Diese
Einstellung wird nur für Lithiumbatterien benötigt, die das Laden nicht blockieren können, wenn die Temperatur zu tief sinkt.

5.2.2. Einstellungen Lastausgang

Diese Einstellungen werden typischerweise zur Ansteuerung des Lastausgangs verwendet.

Die Einstellungen des Lastausgangs werden können auch zur Steuerung des VE.Direct TX-Anschlusses [30] oder des
verwendet werden, um ein BatteryProtect, ein Relais oder ein anderes Lastabsenkungsgerät zu betreiben. Für weitere
Informationen siehe das Kapitel Einstellungen des TX-Ports [30].

Stellen Sie sicher, dass die Kurzschlussbrücke [18] vor der Konfiguration des Lastausgangs entfernt
wird. Die Kurzschlussbrücke sollte danach entfernt bleiben. Wenn die Kurzschlussbrücke nicht entfernt
wird und der TX-Anschluss [30] als „normale Kommunikation“ und/oder der RX-Anschluss [31]
als „Lastausgangskonfiguration“ konfiguriert ist (dies sind die Standardeinstellungen), setzt die
Kurzschlussbrücke die Einstellungen des Lastausgangs von VictronConnect außer Kraft.

Achten Sie darauf, dass sich das Verhalten der Lastausgabe bei aktivierten Einstellungen der

Straßenbeleuchtung [26] (standardmäßig deaktiviert) abweicht.

Die verfügbaren Betriebsmodi sind:

• BatteryLife (Standardeinstellung):

Dieser Algorithmus ist selbstanpassend und dient der Verlängerung der Lebensdauer der Batterie. Eine ausführliche
Erläuterung seiner Funktionsweise finden Sie im Kapitel BatteryLife [8].

• Conventional algorithm 1 (Konventioneller Algorithmus 1):

12 V-System: AUS wenn Vbatt < 11,1 V, EIN wenn Vbatt > 13,1 V.

24 V-System: AUS wenn Vbatt < 22,2 V, EIN wenn Vbatt > 26,2 V.

48 V-System: AUS wenn Vbatt < 44,4 V, EIN wenn Vbatt > 52,4 V.

• Conventional algorithm 2 (Konventioneller Algorithmus 2):

12 V-System: AUS wenn Vbatt < 11,8 V, EIN wenn Vbatt > 14,0 V.

24 V-System: AUS wenn Vbatt < 23,6 V, EIN wenn Vbatt > 28,0 V.

48 V-System: AUS wenn Vbatt < 47,4 V, EIN wenn Vbatt > 56,0 V.

Seite 25 Konfiguration und Einstellungen

Handbuch des MPPT-Solarladegeräts

• Immer aus:

Der Lastausgang ist immer ausgeschaltet.

• Immer eingeschaltet:

Der Lastausgang ist immer eingeschaltet.

• User defined algorithm 1 (benutzerdefinierter Algorithmus 1):

AUS, wenn Vbatt < Vlow.

EIN, wenn Vbatt > Vhigh.

• User defined algorithm 2 (benutzerdefinierter Algorithmus 2):

AUS, wenn Vbatt < Vlow oder Vbatt > Vhigh und EIN wenn Vbatt zwischen Vlow und Vhigh.

EIN, wenn Vbatt zwischen Vlow und Vhigh liegt.

• Automatic Energy Selector (AES, Automatischer Energiewähler):

EIN, wenn Vbat > Vhigh.

AUS, wenn Vbat < Vhigh für die vorgewählte AES-Zeit.

AUS, wenn Vbat < Vlow.

Beachten Sie, dass der AES-Zeitgeber nur aktiviert wird, wenn Vbat unter Vhigh liegt, aber zurückgesetzt
wird, wenn Vbat über Vhigh steigt.

Zum Beispiel: Nehmen wir an, die Last ist so konfiguriert, dass sie sich einschaltet, wenn die Batterie eine
Spannung von 14 V (Vhigh) hat, und dass sie sich bei 10 V (Vlow) ausschaltet:

• Wenn die Batterie über 14 V gehalten wird, schaltet sich die Last nie aus, da der AES-Zeitgeber fortlaufend
zurückgesetzt wird.

• Liegt die Batterie unter 14 V, zählt der AES-Zeitgeber abwärts und die Last schaltet sich nach Ablauf des
AES-Zeitgebers aus.

• Wenn die Batterie unter 10 V sinkt, schaltet sich die Last unabhängig vom Status des AES-Zeitgebers aus.

Die Modi „always off“ (immer aus) und „always on“ (immer ein) reagieren sofort. Bei den anderen Modi gibt es eine Verzögerung
von 2 Minuten, bevor sich der Lastausgang ändert. Das hat den Zweck, dass das Solarladegerät nicht zu schnell reagiert, wenn
zum Beispiel die Batteriespannung durch einen Anlaufstrom kurzfristig unter den Schwellwert abfällt.

Der Lastausgang kann auch über den Algorithmus der Straßenbeleuchtung [26] gesteuert werden. Der Lastausgang ist
ausgeschaltet, wenn die Batteriespannung unter der Lastabschaltspannung liegt oder wenn die Straßenbeleuchtung auf 0 %
gedimmt ist. Der Lastausgang wird wieder eingeschaltet, wenn die Batteriespannung über der Wiedereinschaltspannung der Last
liegt und die Straßenbeleuchtung zwischen 1 und 100 % gedimmt ist.

5.2.3. Einstellungen der Straßenbeleuchtung

Mit der Straßenbeleuchtungsfunktion kann das Solarladegerät automatisch die Nachtbeleuchtung steuern. Es bestimmt
automatisch, wann das Licht ein- oder ausgeschaltet sein soll und kann die Lichtintensität steuern.

Wenn die Straßenbeleuchtungsfunktion aktiviert ist, kann ein Zeitschaltprogramm erstellt werden. Dabei sind sowohl
Sonnenuntergang, Sonnenaufgang als auch Mitternacht als Ankerpunkte für das Zeitschaltprogramm möglich. Diese
Ankerpunkte werden automatisch in Abhängigkeit von der Länge der Nacht angepasst, da sich diese mit den Jahreszeiten
ändert.

Seite 26 Konfiguration und Einstellungen

Handbuch des MPPT-Solarladegeräts

Steuerung der Straßenbeleuchtung

Das Solarladegerät steuert die Straßenbeleuchtung:

• Über die Anschlüsse der Lastausgänge.

• Über den TX-Port zusammen mit einem digitalen Ausgangskabel VE.Direct TX. Für weitere Details siehe auch das Kapitel

Einstellungen des TX-Ports [30].

Der Algorithmus des Straßenbeleuchtung wird immer in Verbindung mit den Einstellungen angewendet, wie
sie im Menü des Lastausgangs konfiguriert sind:

• Wenn die Straßenbeleuchtung deaktiviert ist, wird der (virtuelle) Lastausgang nur durch die Konfiguration
gesteuert, wie sie im Menü für den Lastausgang vorgenommen wurde.

• Wenn die Straßenbeleuchtung aktiviert ist, handelt es sich um eine UND-Funktion: Der Lastausgang wird
eingeschaltet, wenn sowohl die im Menü für den Lastausgang festgelegten Bedingungen als auch die
Einstellungen der Straßenbeleuchtung erfüllt sind. Andernfalls ist sie ausgeschaltet.

Achten Sie darauf, dass die Einstellung des Lastausgangs auf „Always on“ (Immer eingeschaltet) oder
auf „BatteryLife“ (Batterielebensdauer) eingestellt ist. Es sollte nicht auf „Always off“ (Immer ausgeschaltet)
gestellt werden, da sonst das Licht immer ausgeschaltet ist.

Die anderen Optionen für den Lastausgang können für weitere konfigurierbare Spannungspegel zum
Ausschalten der Beleuchtung ebenfalls verwendet werden.

Einstellen der Aktion bei Sonnenuntergang

Für den Sonnenuntergang stehen folgende Optionen zur Verfügung:

• Die Beleuchtung ausgeschaltet lassen

• Für einen bestimmten Zeitraum einschalten:

Mit dieser Option wird das Licht bei Sonnenuntergang ein- und nach einem konfigurierbaren Intervall wieder ausgeschaltet.
Wenn die Dimmungsfunktion aktiviert ist1 (1), können zwei Dimmung-Stufen eingegeben werden: eine für den Zeitraum, in dem
die Beleuchtung eingeschaltet ist, und eine zweite für den Zeitraum, in dem sie ausgeschaltet ist. Ein typischer Anwendungsfall
für diese Optionen ist eine starke Beleuchtung während der Hauptverkehrszeiten (direkt nach Sonnenuntergang) und eine
geringere Intensität während der Nebenzeiten, um die Batterie zu schonen. Stellen Sie den zweiten Dimmungspegel auf 0 %,
um das Licht während dieses zweiten Zeitraums vollständig auszuschalten.

• Switch on till midnight (Einschalten bis Mitternacht):

Mit dieser Option wird das Licht bei Sonnenuntergang eingeschaltet und um Mitternacht wieder ausgeschaltet. Wenn die
Dimmungsfunktion aktiviert ist1, können zwei Dimmungsstufen eingegeben werden: eine für den Zeitraum, in dem die
Beleuchtung eingeschaltet ist (bis Mitternacht), und eine zweite für den Zeitraum, in dem die Beleuchtung nach Mitternacht
ausgeschaltet ist. Stellen Sie den zweiten Dimmungspegel auf 0 %, um das Licht während dieses zweiten Zeitraums
vollständig auszuschalten.

• Switch on till sunrise (Einschalten bis Sonnenaufgang):

Seite 27 Konfiguration und Einstellungen

Handbuch des MPPT-Solarladegeräts

Mit dieser Option wird das Licht bei Sonnenuntergang ein- und bei Sonnenaufgang wieder ausgeschaltet. Bei dieser Option
ist es nicht erforderlich, auch eine Aktion bei Sonnenaufgang auszuwählen. Die Option Sonnenaufgangssteuerung wird daher
nicht benötigt. Wenn die Dimmungsfunktion aktiviert ist1 , kann nur ein Dimmungspegel konfiguriert werden, nämlich der
Dimmungspegel bei Sonnenuntergang.

1)

Für die Dimmungsfunktion muss die Funktion TX Port auf eine der Einstellungen für „Light dimming“ (Lichtdimmung)
konfiguriert werden. Dadurch wird am TX-Port ein PWM-Signal ausgegeben, das zur Dimmung des Lichts verwendet werden
kann. Wenn die Funktion des TX-Ports nicht auf eine der Einstellungen für „Light dimming“ (Lichtdimmung) gesetzt wurde,
werden die Dimmungsoptionen nicht im Menü für die Sonnenuntergangseinstellungen angezeigt. Siehe auch das Kapitel

Einstellungen des TX-Ports [30].

Einstellen der Aktion bei Sonnenaufgang

Für den Sonnenaufgang können Sie zwischen folgenden Optionen auswählen:

• Switch off (Ausschalten):

Das Licht wird bei Sonnenaufgang ausgeschaltet.

• Switch on before sunrise (Einschalten vor Sonnenaufgang):

Mit dieser Option wird das Licht in einem einstellbaren Zeitintervall vor Sonnenaufgang eingeschaltet und bei Sonnenaufgang
wieder ausgeschaltet.

Wenn die Dimmungsfunktion aktiviert ist1, kann ein Intervall mit intensiverem Licht während der morgendlichen
Hauptverkehrszeit konfiguriert werden. Zusammen mit der Aktion bei Sonnenuntergang können drei Dimmungsstufen
konfiguriert werden: eine für die Hauptverkehrszeiten bei Sonnenuntergang, eine während der verkehrsarmen Zeiten und eine
dritte für die Hauptverkehrszeiten am frühen Morgen.

Midnight (Mitternacht)

Das Ladegerät verfügt über keine Echtzeituhr und kann daher nicht feststellen, wann es 12 Uhr nachts ist. Alle Verweise
auf Mitternacht beziehen sich auf die sogenannte solare Mitternacht, also auf die Mitte zwischen Sonnenuntergang und
Sonnenaufgang.

Synchronisierung von Mitternacht und Sonnenaufgang

Das Solarladegerät muss die interne Uhr mit dem Solarzyklus synchronisieren, damit die Ankerpunkte für Mitternacht und
Sonnenaufgang im Zeitschaltprogramm gesetzt werden können.

Nachdem die Einstellungen der Straßenbeleuchtung programmiert wurden und das Solarladegerät eingeschaltet ist, startet das
Solarladegerät asynchron. Zunächst wird angenommen, dass Mitternacht 6 Stunden nach Sonnenuntergang liegt und dass die
volle Nacht 12 Stunden dauert.

Sobald das Solarladegerät in Betrieb ist, ermittelt es die Zeit zwischen jedem erkannten Sonnenaufgang. Nach drei vollständigen
Tag-/Nachtzyklen, bei denen die erkannte Zeit ungefähr 24 Stunden beträgt (eine Stunde Abweichung ist zulässig), verwendet
das Gerät die interne Uhr anstelle der festen 6 und 12 Stunden.

Bei einem Stromausfall (keine Batterieleistung zusammen mit keiner PV-Leistung) verliert das Solarladegerät
seine Synchronisation. Es wird 5 Tage dauern, bis es wieder synchronisiert ist. Beachten Sie, dass die
Konfigurationseinstellungen der Straßenbeleuchtung und alle anderen Einstellungen niemals verloren gehen,
sie werden in einem permanenten Speicher gespeichert.

Erkennung von Sonnenuntergang und Sonnenaufgang

Die Spannungseinstellung der Erkennung von Sonnenuntergang und Sonnenaufgang können dazu verwendet werden, um die
Erkennung anzupassen, damit sie zur Konfiguration der Solarmodule passt. Die Spannung für die Sonnenaufgangserkennung
muss 0,5 V höher sein als die für die Sonnenuntergangserkennung. Die niedrigste erkennbare Spannung ist 11,4 V. Wenn diese
Option auf 0 gestellt wird, werden die folgenden integrierten Standardwerte verwendet:

• Sonnenuntergang = Vpanel < 11,4 V.

• Sonnenaufgang = Vpanel > 11,9 V.

Die Standardeinstellung ist 0, wobei die integrierten Standardspannungen verwendet werden.

Mit den Verzögerungszeiten können Sie verhindern, dass das System versehentlich schaltet, wenn Wolken über die Solarmodule
ziehen. Der gültige Bereich reicht von 0 bis 60 Minuten. Diese Verzögerungen sind standardmäßig deaktiviert (0).

Gradual Dimming speed (Graduelle Dimmungs-Geschwindigkeit).

Die Option der graduellen Dimmung kann verwendet werden, um die Reaktion des Timer-Programms zu verlangsamen. Dies ist
nützlich, wenn mehrere Straßenbeleuchtungen in einer Reihe verwendet werden. Dadurch wird die Tatsache verborgen, dass
jeder Zeitgeber eine eigene Erkennung verwendet und einen Übergangszeitpunkt hat, der von Gerät zu Gerät unterschiedlich
sein wird.

Die Dimmungs-Einstellungen lassen sich anpassen. Sie können angeben, wie viele Sekunden notwendig sind, um jeden
Prozentpunkt der Änderung zu erreichen (x Sekunden/pro 1 % Dimmung). Es kann eine Zahl von 0 bis 100 eingegeben werden.
Zwei Beispiele:Two examples:

Seite 28 Konfiguration und Einstellungen

Handbuch des MPPT-Solarladegeräts

• 0 = sofortige Reaktion (graduelle Dimmung deaktiviert):

Die Einstellung auf 0 ruft eine sofortige Reaktion hervor. Die graduelle Dimmungsoption ist somit praktisch deaktiviert.

• 9 = von 0 bis 100 % in 15 Minuten dimmen:

Wird die Dimmungs-Geschwindigkeit zum Beispiel auf 9 eingestellt, dann wird die Dimmungs-Geschwindigkeit auf 15 Minuten
verlangsamt (9 Sekunden für jeden Prozentpunkt der Dimmung x 100 Prozentpunkte = 900 Sekunden = 15 Minuten.

Versichern Sie sich, dass die TX Port-Funktion auf den Licht-Dimmungs-Modus eingestellt ist (wie unter Punkt

1

am Anfang dieses Kapitels beschrieben). Verbinden Sie außerdem ein VE.Direct TX Digital-Ausgangskabel

mit dem PWM Dimmungs-Eingang Ihres LED Treibers.

Mid Point Shift (Verschiebung des Mittelpunkts)

Mitternacht wird ausgehend von der Sonnentätigkeit geschätzt. Dies hängt von Ihrer geographischen Position ab. Durch
die Sommerzeit kann es zu einer weiteren Abweichung zwischen der „solaren“ und der „uhrzeitlichen“ Mitternacht kommen.
Mit der Funktion „Mid-point shift“ werden diese Unterschiede ausgeglichen. Mit 0 deaktivieren Sie diese Verschiebung
(Standardeinstellung).

Die Einstellung zur Verschiebung des Mittelpunkts ist nur relevant, wenn Ihre Einstellungen für die
Straßenbeleuchtung Mitternacht als Schaltzeitpunkt verwenden.

Berechnungsbeispiel:

Für die Berechnung verwenden wir einen Tag mit 1440 Minuten, dabei ist der Sonnenuntergang um 19:00 (1140 Minuten) und
Sonnenaufgang um 6:25 (385 Minuten):

• Die Länge der Nacht in Minuten ist: 1440 Minuten

Sonnenaufgang)

= 685 Minuten.

(Minuten/Tag)

- 1140 Minuten (Zeit bis Sonnenuntergang) + 385 Minuten

• Das Grad der Verschiebung = Zeitpunkt des Sonnenuntergangs

(Minuten)

+ die Hälfte der Nachtlänge

(Minuten)

- Tageslänge

(Zeit bis

(Minuten)

= 1140 Minuten + 342 Minuten - 1440 Minuten = 42 Minuten.

Beispielkonfiguration

Die im obigen Bild vorgenommene Einstellung führt zu diesem Programm:

• At sunset (Bei Sonnenuntergang) – das Licht wird für einen bestimmten Zeitraum eingeschaltet.

• Dim level at sunset (Dimmungsgrad bei Sonnenuntergang) – bei voller Helligkeit (100 %).

• Keep lights on during (Licht ein während) – die Dauer ist auf 1 Stunde 0 Minuten eingestellt.

• Dim level at end (Dimmungsgrad am Ende) – am Ende einer Stunde wird die Helligkeit auf die Hälfte (50 %) reduziert.

Auch:

• At sunrise (Bei Sonnenaufgang) – die Beleuchtung wird vor Sonnenaufgang eingestellt.

• Time before sunrise (Zeit vor Sonnenaufgang) – bei 1 Stunde 0 Minuten vor Sonnenaufgang wird die folgende Einstellung

vorgenommen

Seite 29 Konfiguration und Einstellungen

Handbuch des MPPT-Solarladegeräts

• Dim level (Dimmungsgrad) – es wird die volle Helligkeit wiederhergestellt (100 %).

5.2.4. Einstellungen des TX-Ports

Mit dem VE.Direct-TX-Anschluss kann ein Signal an ein externes Gerät gesendet werden. Zum Beispiel, um ein PWM-Signal zur
Dimmung einer Straßenbeleuchtung zu senden.

Beachten Sie, dass bei einer Änderung der Standardeinstellung während der Verwendung einer

Kurzschlussbrücke [18] die Kurzschlussbrücke entfernt werden muss und stattdessen der Algorithmus des

Lastausgangs über die Lastausgangseinstellung von VictronConnect [25] konfiguriert werden muss.

Um den TX-Port zu verwenden, wird ein Digitalausgangskabel VE.Direct TX benötigt.

Für die Funktion des TX-Ports stehen folgende Einstellungen zur Verfügung:

• Normale Kommunikation:

Es handelt sich hierbei um die Standardeinstellung. Verwenden Sie diese Funktion, wenn Sie ein GX-Gerät, einen VE.Direct
Bluetooth Smart-Dongle oder ein anderes Gerät anschließen, das mit dem Solarladegerät über den VE.Direct-Anschluss Daten
austauschen soll.

• Pulse every 0.01 kWh (alle 0,01 kWh Impuls senden):

Verwenden Sie diese Funktion in Kombination mit einem Energiemessgerät.

Der TX-Anschluss gibt jedes Mal einen Impuls aus, wenn eine zusätzliche Energiemenge von 0,01 kWh gewonnen wurde. Der
TX-Port ist normalerweise auf High geschaltet und wird für jede gewonnene 0,01 kWh für ca. 250 ms auf Low geschaltet.

• Light dimming (Lichtdimmung – PWM normal):

Verwenden Sie diese Funktion zusammen mit den Einstellungen für die Straßenbeleuchtung.

Das PWM*-Signal des TX-Ports ist bei 100 % Betriebszyklus, wenn die volle Lichtintensität erforderlich ist.

• Light dimming (Lichtdimmung – PWM umgekehrt):

Verwenden Sie diese Funktion zusammen mit den Einstellungen für die Straßenbeleuchtung.

Das PWM*-Signal des TX-Ports ist bei 0 % Betriebszyklus, wenn die volle Lichtintensität erforderlich ist.

• Virtueller Lastausgang:

Verwenden Sie diese Funktion, um einen virtuellen Lastausgang für Lasten zu erstellen, die mehr Strom aufnehmen, als für
den Lastausgang vorgesehen ist.

Der TX-Port schaltet unter denselben Bedingungen wie in den Einstellungen für den Lastausgang.

Verbinden Sie das digitale Ausgangskabel VE.Direct TX mit einem BatteryProtect-Modul, einem Relais oder direkt mit dem
Stecker für ferngesteuerte Ein-/Aus-Schaltung der Last**.

*) Das PWM-Signal beträgt 5 V, 160 Hz.

**) Der TX-Anschluss ist ein logisches 5 V-Signal. Er kann eine Last mit einer Impedanz von maximal 22 kOhm treiben, wobei die
Ausgangsspannung auf 3,3 V sinkt. Stellen Sie sicher, dass die angeschlossene Last innerhalb dieser Vorgaben liegt.

Seite 30 Konfiguration und Einstellungen

Handbuch des MPPT-Solarladegeräts

Beachten Sie, dass diese Funktionen (mit Ausnahme der ersten Funktion) die Kommunikationsfähigkeit des Geräts nicht
deaktivieren. Das Gerät erkennt automatisch eingehende Daten und nimmt während des Datenempfangs die normale
Kommunikation wieder auf. Sobald der Datenempfang abgeschlossen ist, kehrt das Gerät automatisch zu seiner konfigurierten
TX Funktion zurück.

Weiterführende Informationen über den VE.Direct-Anschluss finden Sie in dem Dokument Datenkommunikation mit Victron

Energy Produkten.

5.2.5. Einstellungen des RX-Ports

Mit dem VE.Direct-RX-Anschluss kann ein Signal von einem externen Gerät empfangen werden. Beispielsweise um das
Solarladegerät über ein von einem Batteriemanagementsystem (BMS) gesendetes Signal ein- oder auszuschalten.

Beachten Sie, dass bei einer Änderung der Standardeinstellung während der Verwendung einer

Kurzschlussbrücke [18] die Kurzschlussbrücke entfernt werden muss und stattdessen der Algorithmus des

Lastausgangs über die Lastausgangseinstellung von VictronConnect [25] konfiguriert werden muss.

Um den RX-Anschluss zum ferngesteuerten Ein- und Ausschalten zu verwenden, wird ein nicht invertierendes VE.Direct-Kabel

zum ferngesteuerten Ein-/Ausschalten benötigt.

Für die Funktion des RX-Ports stehen folgende Einstellungen zur Verfügung:

• Konfiguration des Lastausgangs:

Es handelt sich hierbei um die Standardeinstellung. Der RX Pin kann zum Platzieren eines Jumpers verwendet werden, um
einen Betrieb für den Lastausgang auszuwählen. Für weitere Einzelheiten siehe Kapitel Einstellungen Lastausgang [25].

• Remote on/off (Ferngesteuertes Ein-/Ausschalten):

Mit dieser Funktion wird das Solarladegerät über den RX-Pin ein- oder ausgeschaltet.

- RX-Pin zu GND schaltet das Solarladegerät aus.

- Wenn der RX-Pin potentialfrei oder mit dem Pluspol der Batterie verbunden ist, wird das Solarladegerät eingeschaltet.

• Load output on/off inverted (Ferngesteuertes Ein-/Ausschalten umgekehrt):

Diese Einstellung kehrt die Last-Ausgangs-Ein-Aus-Steuerung um:

- Über RX-Pin 0 V wird der Lastausgang eingeschaltet.

- Über RX-Pin +5 V wird der Lastausgang ausgeschaltet.

• Load output on/off normal (Ferngesteuertes Ein-/Ausschalten normal):

Diese Einstellung ermöglicht die Last-Ausgangs-Ein-Aus-Steuerung:

- Über RX-Pin 0 V wird der Lastausgang ausgeschaltet.

- Über RX-Pin +5 V wird der Lastausgang eingeschaltet.

Weiterführende Informationen über den VE.Direct-Anschluss finden Sie im Whitepaper Datenkommunikation mit Victron Energy

Produkten.

Seite 31 Konfiguration und Einstellungen

Handbuch des MPPT-Solarladegeräts

5.3. Aktualisierung der Firmware

Die Firmware kann mit der VictronConnect App überprüft und aktualisiert werden.

VictronConnect fordert Sie möglicherweise beim ersten Verbindungsaufbau auf, die Firmware zu aktualisieren. Lassen Sie es in
diesem Fall ein Firmware-Update durchführen.

Sollte die Aktualisierung nicht automatisch durchgeführt worden sein, prüfen Sie mit dem folgenden Verfahren, ob die Firmware
bereits auf dem neuesten Stand ist:

• Verbinden Sie das Solarladegerät.

• Klicken Sie auf das Einstellungssymbol .

•

Klicken Sie auf das Optionssymbol .

• Zur Produktinformation wechseln.

• Prüfen Sie, ob Sie die neueste Firmware verwenden und achten Sie auf den Text: „Dies ist die neueste Version“.

• Wenn das Solarladegerät nicht über die aktuellste Firmware verfügt, führen Sie ein Firmware-Update durch.

5.4. Deaktivieren und Aktivieren von Bluetooth

Bluetooth ist standardmäßig aktiviert. Er kann mithilfe der VictronConnect App deaktiviert oder aktiviert werden.

Bluetooth deaktivieren oder aktivieren:

• Verbinden Sie sich über die VictronConnect-App mit dem Solarladegerät. Achten Sie darauf, dass eine Verbindung über das

integrierte Bluetooth nicht mehr möglich ist, wenn Bluetooth deaktiviert wurde. Verwenden Sie in diesem Fall die VE.Direct zu

USB-Schnittstelle, den VE.Direct Bluetooth Smart Dongle oder VRM, um eine Verbindung zum Solarladegerät herzustellen.

• Wählen Sie das Solarladegerät aus der Liste von VictronConnect aus.

• Wechseln Sie auf die Einstellungsseite für das Solarladegerät, indem Sie auf das Zahnradsymbol oben rechts klicken.

• Wechseln Sie zur Produktinformationsseite, indem Sie auf das Symbol mit den 3 Punkten

• Aktivieren oder deaktivieren Sie die Bluetooth-Einstellung.

• Wenn Sie Bluetooth deaktivieren möchten, klicken Sie auf das Kontrollkästchen, um zu bestätigen, dass eine Bluetooth-

Verbindung mit dem Solarladegerät nicht mehr möglich ist, sobald Bluetooth deaktiviert wurde.

in der oberen rechten Ecke klicken.

Deaktivieren oder Aktivieren von Bluetooth

Seite 32 Konfiguration und Einstellungen

5.5. VE.Smart-Networking

Handbuch des MPPT-Solarladegeräts

Mit dem VE.Smart-Networking können verschiedene Produkte, die an dasselbe Netzwerk angeschlossen sind, Daten über
Bluetooth austauschen. Es wurde speziell für kleinere Systeme entwickelt, in denen kein GX-Gerät installiert ist.

Wenn dieses Produkt Teil eines VE.Smart-Netzwerks ist, kann es Daten empfangen oder mit den folgenden Geräten
kommunizieren:

• Alle SmartSolar-Solarladegeräte.

• Alle BlueSolar-Solarladegeräte, die mit einem VE.Direct Bluetooth Smart Dongle verbunden sind.

• Das Smart Battery Sense.

• Ein BMV- oder SmartShunt-Batteriewächter, der mit Bluetooth (oder VE.Direct Bluetooth Smart Dongle) und einem optionalen

BMV-Temperatursensor ausgestattet ist.

• Bestimmte Smart-Wechselstromladegeräte.

• Der SUN-Wechselrichter.

Die vollständige Kompatibilitätsliste finden Sie im VE.Smart-Handbuch auf der Produktseite der VictronConnect App.

Das VE.Smart-Networking kann für folgende Zwecke genutzt werden:

• Temperaturerfassung – die gemessene Temperatur der Batterie wird von den Ladegeräten im Netzwerk für

temperaturkompensiertes Laden und bei Lithium-Batterien zum Abschalten bei niedriger Temperatur verwendet.

• Batteriespannungsmessung – die gemessene Batteriespannung wird von den Ladegeräten im Netzwerk verwendet, um die

Ladespannung auszugleichen, wenn ein Spannungsabfall über den Batteriekabeln vorhanden ist.

• Strommessung – Der gemessene Batteriestrom wird vom Ladegerät zur Bestimmung des genauen Schweifstroms verwendet,

bei dem die Konstantspannungsphase enden und die Ladeerhaltungsphase (oder der Zellenausgleich) beginnen sollte. Zur
Messung des Ladestroms werden die Ladeströme aller Ladegeräte addiert. Alternativ wird der tatsächliche Strom der Batterie
verwendet, wenn ein Batteriewächter Teil des Netzwerks ist.

• Synchronisiertes Laden – Alle Ladegeräte im Netzwerk verhalten sich so, als wären sie ein einziges großes Ladegerät. Eines

der Ladegeräte im Netzwerk übernimmt die Rolle als Master und gibt den Ladealgorithmus für die anderen Ladegeräte vor.
Alle Ladegeräte haben den gleichen Ladealgorithmus und die gleichen Ladestufen. Der Master wird zufällig ausgewählt (dies
ist nicht vom Benutzer einstellbar). Daher ist es wichtig, dass alle Ladegeräte die gleichen Ladeeinstellungen verwenden.
Während des synchronisierten Ladens lädt jedes Ladegerät bis zu seiner eigenen maximalen Ladestromeinstellung (es ist
nicht möglich, einen maximalen Strom für das gesamte Netz einzustellen). Für weitere Informationen lesen Sie bitte das

VE.Smart-Handbuch auf der Produktseite der VictronConnect App.

Dieses Video stellt den Smart Battery Sense und einige Funktionen des VE.Smart-Netzwerks vor:

https://www.youtube.com/embed/v62wCfXaWXY

Seite 33 Konfiguration und Einstellungen

Handbuch des MPPT-Solarladegeräts

5.5.1. Einrichtung des VE.Smart-Netzwerks

Hinweise zum VE.Smart-Netzwerkdesign:

Es kann nur ein Gerät im Netzwerk vorhanden sein, das die Batteriespannung und/oder die Temperatur der Batterie überträgt.
Es ist nicht möglich, einen Batteriewächter zusammen mit einem Smart Battery Sense oder mit mehreren dieser Geräte zu
verwenden.

Damit das Netzwerk funktioniert, müssen sich alle vernetzten Geräte in Bluetooth-Übertragungsreichweite zueinander befinden.

Es können maximal 10 Geräte zu einem VE.Smart-Netzwerk verbunden werden.

Einige ältere Geräte unterstützen VE.Smart-Networking möglicherweise nicht. Für weitere Informationen lesen Sie das Kapitel
Einschränkungen im Handbuch von VE.Smart Networking.

Einrichtung des Netzwerks

Bei der Einrichtung des Netzwerks sollten Sie zunächst den Smart Battery Sense oder Batteriewächter einrichten und dann ein
oder mehrere Solarladegeräte oder Wechselstromladegeräte in das Netzwerk aufnehmen.

Alle Solarladegeräte und Wechselstromladegeräte müssen die gleichen Ladeeinstellungen aufweisen. Dazu ist es am
einfachsten, einen voreingestellten Batterietyp oder einen gespeicherten, definierten Batterietyp zu verwenden. Eine
Warnmeldung #66 wird angezeigt, wenn ein Unterschied zwischen den Ladeeinstellungen der Geräte besteht.

Einrichtung eines neuen Netzwerks:

• Öffnen Sie die VictronConnect-App.

• Wählen Sie eines der Geräte aus, das Teil des neuen VE.Smart-Netzwerks werden soll.

• Navigieren Sie auf die Einstellungsseite, indem Sie auf das Zahnradsymbol klicken.

• Klicken Sie auf „VE.Smart networking“ (VE.Smart-Netzwerk).

• Klicken Sie auf „create network“ (Netzwerk erstellen).

• Geben Sie einen Namen für das neue Netzwerk ein.

• Klicken Sie auf „Save“ (Speichern).

• Warten Sie auf die Bestätigung, dass das Netzwerk eingerichtet wurde, und klicken Sie dann auf „OK“.

• Wenn weitere Geräte zu diesem Netzwerk hinzugefügt werden sollen, gehen Sie zum nächsten Abschnitt und verbinden Sie

mehrere Geräte mit dem Netzwerk.

Verbindung eines anderen Geräts mit einem bestehenden Netzwerk:

• Öffnen Sie die VictronConnect-App. Wählen Sie ein Gerät aus, das Teil eines VE.Smart-Netzwerks werden soll.

• Navigieren Sie auf die Einstellungsseite, indem Sie auf das Zahnradsymbol klicken.

• Klicken Sie auf „VE.Smart networking“ (VE.Smart-Netzwerk).

• Klicken Sie auf „join existing“ (Bestehendes Netzwerk beitreten).

• Wählen Sie das Netzwerk, mit dem das Gerät verbunden werden soll.

• Warten Sie auf die Bestätigung, dass das Netzwerk eingerichtet wurde, und klicken Sie dann auf „OK“.

• Wiederholen Sie die obigen Schritte, wenn weitere Geräte zum Netzwerk hinzugefügt werden sollen.

Verlassen eines Netzwerks:

• Öffnen Sie die VictronConnect-App.

• Wählen Sie ein Gerät aus, das aus dem VE.Smart-Netzwerk entfernt werden soll.

• Navigieren Sie auf die Einstellungsseite, indem Sie auf das Zahnradsymbol klicken.

• Klicken Sie auf „VE.Smart networking“ (VE.Smart-Netzwerk).

• Klicken Sie auf „leave network“ (Netzwerk verlassen).

Prüfen Sie das Netzwerk

Sobald das Netzwerk eingerichtet ist, tauschen sich alle Geräte Daten untereinander aus. Die aktive LED an jedem
angeschlossenen Gerät blinkt nun alle 4 Sekunden. Dadurch wird angezeigt, dass das Gerät aktiv mit dem Netzwerk
kommuniziert.

Seite 34 Konfiguration und Einstellungen

Handbuch des MPPT-Solarladegeräts

Wenn Sie überprüfen möchten, ob ein einzelnes Gerät mit dem Netzwerk kommuniziert, klicken Sie im Hauptbildschirm auf
das VE.Smart-Symbol neben dem Solarregler. Es öffnet sich ein Pop-up-Fenster, in dem der Verbindungsstatus und die

gemeinsamen Parameter angezeigt werden.

Pop-up-Fenster des VE.Smart-Netzwerks

Wenn Sie überprüfen möchten, ob alle Geräte aktiv mit demselben VE.Smart-Netzwerk kommunizieren, navigieren Sie zur
Einstellungsseite eines der vernetzten Geräte und klicken Sie auf „VE.Smart networking“ (VE.Smart-Netzwerk). Es erscheint eine
Seite mit den gemeinsam genutzten Geräteparametern dieses Geräts und allen anderen Geräten, die mit demselben Netzwerk
verbunden sind.

Beispiel für ein VE.Smart-Netzwerk

Mehr Informationen

Für weitere Informationen siehe das Handbuch für VE.Smart-Netzwerke.

Seite 35 Konfiguration und Einstellungen

Handbuch des MPPT-Solarladegeräts

6. Betrieb

6.1. Start

Das Solarladegerät schaltet sich ein, sobald es an eine Batterie und/oder an ein Solarmodul angeschlossen ist. Sobald das
Solarladegerät eingeschaltet ist, kann es über den VE.Direct-Anschluss und Bluetooth Daten senden und empfangen. Die Daten
des Solarladegeräts können ausgelesen werden und mit VictronConnect oder dem optionalen Display können Einstellungen
vorgenommen werden.

Das Solarladegerät beginnt mit dem Laden der Batterie, sobald die PV-Spannung 5 V höher ist als die Batteriespannung. Damit
der Ladevorgang fortgesetzt werden kann, muss die PV-Spannung mindestens 1 V höher sein als die Batteriespannung.

6.2. Laden der Batterie

Der Laderegler startet jeden Morgen einen neuen Ladezyklus, wenn die Sonne scheint und die PV-Spannung 5 V höher ist als
die Batteriespannung.

Standardmethode zur Bestimmung von Dauer und Ende der Absorptionsphase für Blei-Säure-Batterien

Das Verhalten des Ladealgorithmus von Solarladegeräten unterscheidet sich von an Wechselstrom angeschlossenen
Batterieladegeräten. Bitte lesen Sie diesen Abschnitt des Handbuchs sorgfältig durch, um das Verhalten von Solarladegeräten zu
verstehen, und befolgen Sie stets die Empfehlungen Ihres Batterieherstellers.

Die in diesem Kapitel angegebenen Spannungswerte gelten für 12 V-Systeme, bei 24 V-Systemen
multiplizieren Sie mit dem Faktor 2 und bei 48 V-Systemen mit dem Faktor 4.

Standardmäßig wird die Konstantspannungszeit anhand der Leerlaufspannung der Batterie zu Beginn eines jeden Tages anhand
der folgenden Tabelle bestimmt:

Batteriespannung beim Einschalten Multiplikator Maximale Konstantspannungszeit

< 11,9 V x 1 6 h

11,9 V - 12,2 V x 0,66 4 h

12,2 V - 12,6 V x 0,33 2 h

> 12,6 V x 0,16 1 h

Die Standard-Konstantspannung beträgt 14,4 V und die Standard-Erhaltungsspannung beträgt 13,8 V.

Der Zähler für die Konstantspannungszeit beginnt, sobald von Konstantstrom auf Konstantspannung umgeschaltet wird.

Die MPPT-Solarladegeräte beenden auch die Konstantspannung und schalten auf Ladeerhaltungsspannung, wenn der
Batteriestrom unter einen niedrigen Stromschwellenwert, den „Schweifstrom“, fällt. Der Standardwert für den Schweifstrom
beträgt 1A.

Die Standardeinstellungen (Spannungen, Multiplikator der Konstantspannungszeit und Schweifstrom) können mit der
VictronConnect App geändert werden.

Es gibt zwei Ausnahmen vom Normalbetrieb:

• Bei Verwendung in einem ESS-System wird der Solarladealgorithmus deaktiviert und folgt stattdessen der vom Wechselrichter/

Ladegerät vorgeschriebenen Kurve.

• Bei CAN-bus-Lithiumbatterien, wie BYD, teilt die Batterie dem System, einschließlich des Solarladegeräts, mit, welche

Ladespannung zu verwenden ist. Diese Ladespannungsgrenze (CVL) ist für einige Batterien sogar dynamisch; sie ändert
sich im Laufe der Zeit; sie basiert zum Beispiel auf der maximalen Zellenspannung im Pack und anderen Parametern.

Variationen zum erwarteten Ladeverhalten

Pausieren des Konstantspannungszeitzählers:

•

Der Konstantspannungszeitzähler startet, wenn die konfigurierte Konstantspannung erreicht ist, und pausiert, wenn die
Ausgangsspannung unter der konfigurierten Konstantspannung liegt. Ein Beispiel dafür, wann dieser Spannungsabfall auftreten
könnte, ist, wenn die PV-Leistung (aufgrund von Wolken, Bäumen, Gebäude) nicht ausreicht, um die Batterie zu laden und die
Lasten zu versorgen.

• Neustart des Ladevorgangs:

Der Ladealgorithmus wird zurückgesetzt, wenn der Ladevorgang eine Stunde lang angehalten wurde. Dies kann auftreten,
wenn die PV-Spannung aufgrund von schlechtem Wetter, Schatten oder ähnlichem unter die Batteriespannung fällt.

Seite 36 Betrieb

Handbuch des MPPT-Solarladegeräts

• Batterie wird vor Beginn des Solarladens geladen oder entladen:

Die automatische Konstantspannungszeit basiert auf der Startbatteriespannung (siehe Tabelle). Diese Schätzung der
Konstantspannungszeit kann falsch sein, wenn eine zusätzliche Ladequelle (z.B. Lichtmaschine) oder Last auf den Batterien
vorhanden ist. Dies ist ein inhärentes Problem des Standardalgorithmus. In den meisten Fällen ist sie jedoch immer noch
besser als eine feste Konstantspannungszeit, unabhängig von anderen Ladequellen oder dem Batteriezustand. Es ist möglich,
den Standard-Konstantspannungszeit-Algorithmus außer Kraft zu setzen, indem bei der Programmierung des Solarladereglers
eine feste Konstantspannungszeit eingestellt wird. Seien Sie sich bewusst, dass dies zu einer Überladung Ihrer Batterien
führen kann. Bitte fragen Sie Ihren Batteriehersteller nach den empfohlenen Einstellungen.

• Konstantspannungszeit bestimmt durch den Schweifstrom:

Bei einigen Anwendungen kann es vorzuziehen sein, die Konstantspannungszeit nur auf der Basis des Schweifstromz zu
beenden. Um dies zu erreichen, kann der Standardmultiplikator für die Konstantspannungszeit erhöht werden (Warnung: Der
Schweifstrom von Bleisäurebatterien sinkt nicht auf Null, wenn die Batterien voll aufgeladen sind, und dieser „verbleibende“
Schweifstrom kann bei Alterung der Batterien erheblich ansteigen).

Standardeinstellungen für LiFePO4-Batterien

Die Konstantspannung ist standardmäßig auf 14,2 V (28,4 V, 56,8 V) und die Konstantspannungszeit ist fest auf 2
Stunden eingestellt. Die Erhaltungsspannung ist auf 13,5 V (27 V, 54 V) eingestellt. Der Zellenausgleich ist deaktiviert. Der
Schweifstrom wird auf 0 A gesetzt, damit die volle Konstantspannungszeit für den Zellenausgleich zur Verfügung steht. Die
Temperaturkompensation ist deaktiviert und die Untertemperaturabschaltung ist auf 5 eingestellt. Diese Einstellungen sind die
empfohlenen Einstellungen für LiFePO4-Batterien. Sie können jedoch angepasst werden, falls die Herstellerangaben der Batterie
etwas anderes empfehlen.

Zurücksetzen des Ladealgorithmus:

Die Standardeinstellung für den Neustart des Ladezyklus ist Vbat < (Vfloat - 0,4 V) für Bleisäure- und Vbat + (Vfloat - 0,1 V) für
LiFePO4-Batterien während 1 Minute. Diese Werte gelten für 12 V-Batterien. Bei 24 V multiplizieren Sie mit dem Faktor 2 und bei
48 V mit dem Faktor 4.

6.3. Automatischer Zellenausgleich

Führen Sie keinen Zellenausgleich bei Gel-, AGM-, VRLA- oder Lithium-Batterien durch.

Die Ausgleichsladung kann zu Schäden an der Batterie führen, wenn die Batterie nicht für eine
Ausgleichsladung geeignet ist. Erkundigen Sie sich immer beim Batteriehersteller, bevor Sie die
Ausgleichsladung aktivieren.

Der automatische Zellenausgleich ist standardmäßig deaktiviert. Aktiviert kann der automatische Zellenausgleich zwischen 1
(jeden Tag) und 250 (einmal alle 250 Tage) eingestellt werden.

Ist der automatische Zellenausgleich aktiviert, folgt auf die Konstantspannungsphase eine Phase mit spannungsbegrenztem
Konstantstrom. Der Strom ist standardmäßig auf 8 % des Konstantstroms begrenzt und kann auf einen Wert zwischen 0 % und
100 % eingestellt werden. Der Konstantstrom ist standardmäßig auf den maximalen Ladestrom des Solarladegeräts eingestellt,
sofern nicht ein niedrigerer Ladestrom gewählt wurde.

Die maximale Ausgleichsdauer ist standardmäßig auf 1 Stunde eingestellt und kann auf 0 Minuten bis 24 Stunden eingestellt
werden. Der automatische Zellenausgleich endet, wenn der Spannungsgrenzwert erreicht wurde oder wenn die eingestellte
maximale Ausgleichsdauer erreicht wurde, je nachdem, was zuerst eintritt.

Wenn der automatische Zellenausgleich nicht innerhalb eines Tages abgeschlossen ist, wird er nicht am nächsten Tag
fortgesetzt. Der nächste Zellenausgleich wird gemäß dem Tagesintervall durchgeführt.

6.4. Lithium-Batterien

Lithium- Eisen-Phosphat-Batterien (LiFePo4) müssen nicht vollständig geladen werden, um einen vorzeitigen Ausfall zu
verhindern. Die Standardeinstellungen (und empfohlenen Einstellungen) für Lithium sind:

Einstellung Konstantspannung Konstantspannungsdauer Erhaltungsspannung

12 V-System 14,2 V 2 h 13,2 V

24 V-System 28,4 V 2 h 26,4 V

48 V-System 56,8 V 2 h 52,8 V

Diese Einstellungen sind einstellbar.

6.5. Herunterfahren und Neustart

Das Solarladegerät ist immer in Betrieb, wenn die PV- und/oder die Batterieanschlüsse mit Strom versorgt werden. Das
Solarladegerät verfügt nicht über einen Ein/Aus-Schalter.

Seite 37 Betrieb

Handbuch des MPPT-Solarladegeräts

Führen Sie die folgenden Schritte in der beschriebenen Reihenfolge aus, um das Solarladegerät auszuschalten:

1. Trennen Sie die PV-Versorgung des Solarladegeräts, indem Sie die PV-Versorgung ausschalten oder die externe(n)

Sicherung(en) oder Stromkreisunterbrecher entfernen.

2. Trennen Sie die Batterieversorgung des Solarladegeräts, indem Sie die Batterieversorgung ausschalten oder die externe(n)

Sicherung(en) oder Stromkreisunterbrecher entfernen.

Führen Sie die folgenden Schritte in der beschriebenen Reihenfolge aus, um das Solarladegerät nach einer Abschaltung
neu zu starten:

1. Schließen Sie die Batterieversorgung an das Solarladegerät an, indem Sie die Batterieversorgung einschalten oder die

externe(n) Sicherung(en) oder Stromkreisunterbrecher einsetzen.

2. Schließen Sie die PV-Versorgung wieder an das Solarladegerät an, indem Sie die PV-Versorgung einschalten oder die

externe(n) Sicherung(en) oder Stromkreisunterbrecher einsetzen.

6.6. Wartungsablauf

Das Solarladegerät muss nicht regelmäßig gewartet werden.

Seite 38 Betrieb

Handbuch des MPPT-Solarladegeräts

7. Überwachung

Dieses Kapitel beschreibt die verschiedenen Überwachungsmethoden und wie Sie für jede Methode auf Live-Daten,
Verlaufsdaten und Fehler zugreifen können.

7.1. LED-Anzeigen

Das Solarladegerät verfügt über drei LEDs zur Anzeige des Betriebsstatus: eine blaue, eine grüne und eine gelbe LED. Diese
LEDs zeigen jeweils die Ladestufen Konstantstromphase, Konstantspannungsphase und Ladeerhaltungsphase an, dienen aber
auch zur Anzeige anderer Ladesituationen und Fehlersituationen.

Fehler werden durch eine Kombination von LEDs angezeigt, die entweder eingeschaltet oder ausgeschaltet sind oder blinken.
Jede LED-Kombination hat eine Bedeutung und zeigt entweder einen normalen Betriebsmodus oder einen Fehler an.

Symbol Bedeutung

Permanent an

Blinkt

Aus

Übersicht der LED-Anzeigen:

Betriebsmodus Bulk LED Absorption LED Float LED

Es wird nicht geladen

Konstantstrom

Konstantspannung

Manueller Zellenausgleich
(abwechselndes Blinken)

Automatischer Zellenausgleich

Ladeerhaltungsspannung

1

1

2

2

2

2

1. Die Bulk-LED blinkt alle 3 Sekunden kurz auf, wenn das System mit Strom versorgt wird, aber nicht genügend Energie zum

Starten des Ladevorgangs vorhanden ist.

2. Die LED(s) können alle 4 Sekunden blinken, was anzeigt, dass das Ladegerät Daten von einem anderen Gerät empfängt,

dabei kann es sich um ein GX-Gerät (ESS) oder eine VE.Smart-Netzwerkverbindung über Bluetooth handeln

Fehlermodus Bulk LED Absorption LED Float LED

Ladegerät-Temperatur zu hoch

Überstrom am Ladegerät

Überspannung am Ladegerät
oder dem Solarmodul

VE.Smart-Netzwerk oder BMS­Problem

Interner Fehler,
Kalibrierungsproblem,
Einstellungsdaten verloren oder
Stromsensorproblem.

Seite 39 Überwachung

Handbuch des MPPT-Solarladegeräts

Für die neuesten und aktuellsten Informationen über die Blinkcodes konsultieren Sie die Victron Toolkit-App. Die-App ist sowohl
für Apple- als auch für Android-Geräte verfügbar. Die App kann in den jeweiligen App-Stores heruntergeladen werden. Alternativ
können Sie auch die Download-Links auf unserer Seite für Software-Downloads verwenden..

7.2. Fehlercodes

Im Falle eines Fehlers wird ein Fehlercode über VictronConnect, ein Anzeigegerät, ein GX-Gerät oder im VRM angezeigt. Jede
Zahl entspricht einem bestimmten Fehler.

• [en] Via its LEDs.

• [en] Via the VictronConnect app while it is connected to the solar charger.

• [en] Via an optional MPPT control or SmartSolar Control display.

• [en] Via an optional GX device or GlobalLink 520 and the VRM Portal.

[en] For the meaning of blinking LED codes, see the previous chapter or the Victron Toolkit app.

[en] For a full list of error codes and their meaning see the Fehlercode-Übersicht chapter.

7.3. Überwachung über die VictronConnect App

Die VictronConnect App kann dazu verwendet werden, das Solarladegerät zu überwachen, seine Verlaufswerte anzuzeigen und
festzustellen, ob Betriebswarnungen oder Fehler vorliegen.

In diesem Kapitel wird die Verwendung der VictronConnect App für Solarladegeräte erklärt. Im allgemeinen Handbuch der

VictronConnect App finden Sie Informationen über die VictronConnect App selbst, z. B. zur Installation der App, zur Verbindung

mit dem Solarladegerät, zur Aktualisierung der Firmware und mehr.

Wenn in diesem Kapitel auf die Batteriespannung verwiesenen wird, wird von einer 12-Volt-Batterie
ausgegangen.

Für Werte für 24 V-, 36 V- oder 48 V-Batterien multiplizieren Sie die 12 V-Werte mit dem Faktor 2, 3 bzw. 4.

7.3.1. Statusbildschirm der VictronConnect-Statusbildschirm App

Der Statusbildschirm zeigt den Modellnamen des Solarladegeräts zusammen mit den aktuellen Informationen des
Solarladegeräts an.

VE Smart Networking

• Das Symbol für das VE Smart Networking zeigt an, dass das Solarladegerät für das VE Smart Networking konfiguriert ist

und Daten zur Temperatur und/oder Batteriespannung der Batterie vom VE.Smart-Netzwerk empfängt.

Solar

Seite 40 Überwachung

Handbuch des MPPT-Solarladegeräts

• Das Solarmessgerät zeigt die Solarleistung im Verhältnis zur maximalen Ausgangsleistung, die das Solarladegerät bei der

eingestellten Batteriespannung erzeugen kann, und zeigt den dynamischen Echtzeitwert der Ausgangsleistung der Solaranlage
an.

• Die an den Solaranschlüssen des Solarladegeräts gemessene Solarspannung.

• Der Solarstrom von der PV-Anlage zum Solarladegerät.

Batterie

• Die Batteriespannung, die an den Anschlüssen des Solarladegeräts gemessen wird.

• Der Strom vom Solarladegerät in oder aus der Batterie. Ein positiver Wert bedeutet, dass Strom in die Batterie fließt, ein

negativer Wert bedeutet, dass Strom aus der Batterie gezogen wird.

• Der Batteriezustand zeigt an, in welcher Phase der Ladestufe sich die Batterie befindet oder ob eine externe Steuerung aktiv

ist. Dies sind die möglichen Zustände:

Konstantstrom

Während dieser Phase liefert das Solarladegerät so viel Ladestrom wie möglich, um die Batterien schnell aufzuladen. Wenn die
Batteriespannung die Konstantspannungseinstellung erreicht, aktiviert das Solarladegerät die Konstantspannungsstufe.

Konstantspannung

Während dieser Phase schaltet das Solarladegerät in den Konstantspannungsmodus, in dem eine voreingestellte
Konstantspannung angelegt wird. Wenn der Ladestrom unter 1A sinkt oder die voreingestellte Konstantspannungszeit
verstreicht, ist die Batterie vollständig geladen und das Solarladegerät geht in die Ladestufe über. Beachten Sie, dass wenn ein
automatischer Zellenausgleich durchgeführt wird, dies auch als Konstantspannung angezeigt wird.

Ladeerhaltungsspannung

Während dieser Phase, liegt Ladeerhaltungsspannung an der Batterie an, um sie im voll geladenen Zustand zu erhalten.
Wenn die Batteriespannung mindestens 1 Minute lang unter die Ladeerhaltungsspannung abfällt, wird ein neuer Ladezyklus
ausgelöst.

Externe Steuerung

Dies wird angezeigt, wenn ein anderes Gerät das Ladeverhalten des Solarladegeräts steuert und dessen normalen
Ladealgorithmus umgeht. Beispielsweise wenn das Solarladegerät von einem ESS-System oder einer verwalteten Batterie
gesteuert wird.

• Falls das Ladegerät nicht lädt, wird die Meldung „Why is the charger off?“ (Warum ist das Ladegerät ausgeschaltet?)

angezeigt. Wenn Sie auf diese Meldung klicken, öffnet sich ein neues Fenster mit weiteren Informationen darüber, warum
das Solarladegerät nicht lädt.

Lastausgang

• Der eingeschaltete oder ausgeschaltete Zustand des Lastausgangs.

• Der Strom, der von den Lasten wie elektronischen Geräten, Lampen, Kühlschrank usw. gezogen wird.

• Die von den Lasten gezogene Leistung.

•

Bechten Sie bitte, dass, damit die Anzeige des Lastausgangs auch zuverlässig ist, alle Lasten direkt an den
Lastausgang angeschlossen werden müssen. Dies gilt auch für ihre Minuspole. Wenn dies nicht der Fall
ist, erwägen Sie einen Batteriewächters hinzuzufügen, der den gesamten Strom misst, der zur Batterie geht
oder von der Batterie entnommen wird, einschließlich der direkt an die Batterie angeschlossenen Lasten,
und nicht nur die Lastausgangsanschlüsse des Solarladegeräts.

7.3.2. Verlaufsbildschirm der VictronConnect App

Der Verlaufsbildschirm zeigt eine Zusammenfassung der in den letzten 30 Tagen erfassten Daten. Wischen Sie auf dem
Bildschirm nach rechts oder links, um einen der 30 Tage anzuzeigen.

Seite 41 Überwachung

Handbuch des MPPT-Solarladegeräts

Klicken Sie zum Umschalten zwischen Hoch- und Querformatdarstellung auf das unterteilte quadratische Symbol oder auf
oben links auf dem Bildschirm.

Das Tagesprotokoll zeigt Folgendes an:

• Solar yield: Die an diesem Tag umgewandelte Energie (Wh).

• Solar Pmax: Die maximale während des Tages aufgezeichnete Leistung (W).

• Solar Vmax: Die höchste Spannung, (V) die die PV-Anlage an diesem Tag geliefert hat.

• Maximale und minimale Batteriespannung: Die erste Abbildung zeigt die maximale Batteriespannung (Vmax) für den Tag.

Die Abbildung darunter ist die minimale Batteriespannung (Vmin) für den Tag.

• Fehler: Hier wird ggf. die tägliche Anzahl der Fehler angezeigt. Klicken Sie auf den orangefarbenen Punkt, um weitere

Informationen über den/die Fehler zu erhalten. Möglicherweise müssen Sie das Display auf Ihrem Gerät nach oben schieben,
um die Fehler anzuzeigen.)

• Lifetime total (insgesamt über Lebenszeit): Dies zeigt die gesamte von der Anlage umgewandelte Energie an (W) und ist

nicht wieder einstellbar.

• Since reset (seit dem Zurücksetzen): Dies zeigt an, wie viel Energie seit dem letzten Zurücksetzen von der Anlage

umgewandelt wurde.

Wenn Sie auf einen beliebigen Balken (Tag) im Diagramm klicken, werden die Informationen erweitert. Es werden die Zeit und
der Prozentsatz der Gesamtladezeit angezeigt, die das Solarladegerät in jeder Konstantstromphase, Konstantspannungsphase
und Ladeerhaltungsphase verbracht hat.

Anhand der Ladezeiten können Sie feststellen, ob die PV-Anlage für Ihre Anforderungen richtig bemessen
ist. Ein System, das nie die Ladeerhaltungsphase erreicht, benötigt möglicherweise mehr Solarmodule. Oder
vielleicht sollte die Last reduziert werden?

Der Verlauf kann als kommagetrennte Datei (CSV) exportiert werden, indem Sie auf das Symbol mit den drei verbundenen
Punkten oder auf das Speichersymbol oben rechts im Verlaufsbildschirm klicken. Das Symbol ist abhängig von der

Plattform, auf der VictronConnect verwendet wird.

Durch Klicken auf die Uhr mit Pfeilsymbol oben rechts im Verlaufsbildschirm kann der Verlauf zurückgesetzt werden.

7.3.3. Fehlerprotokollierung der VictronConnect App

Die VictronConnect App zeigt aktive Fehler an, solange die App aktiv mit dem Solarladegerät verbunden ist. Der Fehler wird in
einem Popup-Fenster im Statusbildschirm zusammen mit der Fehlernummer, dem Namen und einer kurzen Fehlerbeschreibung
angezeigt.

Die VictronConnect App zeigt auch historische Fehler an. Um diese Fehler zu sehen, navigieren Sie zum Tab „Historie“ und
schauen Sie sich das untere Ende der jeweiligen Tagesspalte an. Ein orangefarbener Punkt zeigt einen Fehler an dem jeweiligen
Tag an.

Seite 42 Überwachung

Handbuch des MPPT-Solarladegeräts

Ein aktiver Fehler und ein historischer Fehler.

7.4. Überwachung über ein GX-Gerät und das VRM

Wenn das Solarladegerät an ein GX-Gerät angeschlossen ist, kann über das GX-Gerät auf alle seine Daten zugegriffen werden.
Das GX-Gerät benachrichtigt Sie auch bei Warnmeldungen oder Fehlern des Solarladegeräts.

Weitere Informationen finden Sie im Handbuch des GX-Geräts.

GX-Gerät mit Warnmeldeanzeige und historischen Fehlern.

Wenn das GX-Gerät mit dem Victron Remote Monitoring (VRM)-Portal verbunden ist, kann das Solarladegerät aus der Ferne
über das Internet überwacht werden.

Alle Daten, Warnmeldungen und Fehler des Solarladegeräts können über das VRM-Portal abgerufen werden und die
Einstellungen des Solarladegeräts können über das VRM-Portal mit der VictronConnect-App aus der Ferne geändert werden.

Protokollierung der Warnmeldungen des Solarladegeräts über VRM

Seite 43 Überwachung

Handbuch des MPPT-Solarladegeräts

8. Fehlerbehebung

In diesem Kapitel finden Sie Hinweise zum Umgang mit unvorhergesehenem Verhalten des Solarladegeräts. Überprüfen Sie bei
der Fehlerbehebung zunächst die hier aufgeführten häufigen Probleme.

Wenn das Problem weiterhin besteht oder technische Unterstützung erforderlich ist, wenden Sie sich an die Verkaufsstelle – den
Victron Energy-Händler oder Vertriebspartner. Wenn Sie sich nicht sicher sind, an wen Sie sich wenden sollen, oder nicht wissen,
wo Sie das Produkt kaufen können, besuchen Sie die Website des Supports von Victron Energy, um sich beraten zu lassen.

8.1. Solarladegerät ist beschädigt

Bevor Sie mit der Fehlersuche beginnen, ist es wichtig, das Solarladegerät auf sichtbare Schäden zu untersuchen. Bitte beachten
Sie, dass Schäden am Solarladegerät in der Regel von der Gewährleistung ausgenommen sind.

Durch diese erste Sichtprüfung können Sie alle sichtbaren Schäden erkennen, die die Funktionsfähigkeit des Solarladegeräts
beeinträchtigen könnten:

Sichtprüfung

Schritt
1

Schritt
2

Schritt
3

Schritt
4

Überprüfen Sie das Solarladegerät auf Hinweise auf mechanische Beschädigungen des Gehäuses oder der
elektrischen Klemmen. Bitte beachten Sie, dass diese Art von Schäden von der Gewährleistung ausgenommen
sind.

Untersuchen Sie die elektrischen Klemmen des Solarladegeräts auf Hinweise auf Verbrennungen oder
Schmelzen. Diese Art von Schäden wird häufig durch lose elektrische Verbindungen, die Verwendung von
Kabeln mit starrem Kern oder die Überschreitung der Nennströme der MC4-Klemmen verursacht. Bitte
beachten Sie, dass solche Schäden von der Gewährleistung ausgenommen sind. Für weitere Informationen
siehe Kapitel PV-Anschlüsse verbrannt oder geschmolzen [59].

Achten Sie auf Anzeichen von Wasserschäden oder Korrosion am Solarladegerät, insbesondere im Bereich
des elektrischen Anschlusses. Es ist wichtig zu wissen, dass solche Schäden von der Gewährleistung
ausgenommen sind.

Nur für das Modell 75/15: Bei diesem Modell wird Sand zur internen Wärmeableitung verwendet. Sollte das
Solarladegerät eine schwere mechanische Beschädigung aufweisen, z. B. wenn es aus großer Höhe auf einen
Betonboden fällt, kann der Sand aus dem Gehäuse austreten. Berücksichtigen Sie dies bei der Untersuchung
des Solarladegeräts.

8.2. Solarladegerät reagiert nicht

Wenn das Solarladegerät nicht reagiert, bedeutet dies, dass keine seiner LEDs leuchtet oder blinkt, dass es keine Ladeaktivität
gibt und dass es nicht in der Lage ist, eine Kommunikation mit der VictronConnect App über Bluetooth oder den VE.Direct­Anschluss herzustellen.

Wenn das Solarladegerät hingegen aktiv ist, leuchten oder blinken seine LEDs und es kann erfolgreich mit der VictronConnect
App über Bluetooth oder den VE.Direct-Anschluss verbunden werden.

Das Solarladegerät sollte aktiviert werden, sobald es Strom von der Batterie, der PV-Versorgung oder von beiden erhält.
Beachten Sie, dass das Solarladegerät nicht über einen Ein-/Ausschalter verfügt.

Überprüfen Sie bei der Fehlerbehebung unter Verwendung der nachstehenden Vorgehensweise, ob das Solarladegerät entweder
mit Batterie- oder mit PV-Strom versorgt wird.

Vorgehensweise zur Fehlerbehebung bei nicht reagierenden Solarladegeräten

Schritt
1

Stellen Sie ein Multimeter auf Gleichspannungsmodus ein.

Seite 44 Fehlerbehebung

Handbuch des MPPT-Solarladegeräts

Vorgehensweise zur Fehlerbehebung bei nicht reagierenden Solarladegeräten

• Messen Sie die Spannung zwischen den positiven und negativen Klemmen des Solarladegeräts.

• Messen Sie die Spannung zwischen den positiven und negativen PV-Klemmen des Solarladegeräts.

Schritt
2

WARNHINWEIS: Bestimmte Modelle von Solarladegeräten können PV-Spannungen von bis
zu 250 VDC aufweisen. Spannungen von mehr als 50 V gelten allgemein als gefährlich. Nur
qualifizierte Fachkräfte dürfen gefährliche Spannungen handhaben.

Wenn die Batterie- oder PV-Spannung unter der Mindestspannung liegt, überprüfen Sie Folgendes:

• Überprüfen Sie den Durchgang der Batterie- und PV-Versorgungskabel.

• Überprüfen Sie die Sicherungen und Stromkreisunterbrecher in der Batterie und in den PV­Versorgungskabeln.

Schritt
3

• Stellen Sie sicher, dass alle Kabelanschlüsse ausreichend angezogen sind.

• Überprüfen Sie, ob die Batteriespannung ausreichend hoch ist. Falls nicht, laden Sie die Batterie mit einem
zusätzlichen Ladegerät.

• Prüfen Sie, ob die PV-Spannung ausreichend hoch ist. Überprüfen Sie die PV-Anlage auf Probleme wie
Fehler in der Verkabelung, beschädigte Paneele, bewölktes Wetter, nächtliche Bedingungen usw.

Schritt
4

Wenn das Solarladegerät auch nach der Bestätigung einer ausreichenden Batterie- oder PV-Spannung nicht
reagiert, sollten Sie davon ausgehen, dass das Solarladegerät defekt ist.

8.3. Solarladegerät ist aus

Wenn das Solarladegerät ausgeschaltet ist, zeigt die VictronConnect App dies auf dem Statusbildschirm an. Klicken Sie auf den
Text „Warum ist das Ladegerät ausgeschaltet?“, um ein Popup-Fenster mit einer Erklärung und möglichen Abhilfemaßnahmen
anzuzeigen.

Die Gründe für das ausgeschaltete Solarladegerät:

• Die PV-Leistung ist zu niedrig. Siehe dazu das Unterkapitel PV-Spannung zu niedrig [46].

• Die Einstellungen werden auf einem externen Display bearbeitet Siehe dazu das Unterkapitel Einstellungen werden auf einem

externen Display bearbeitet [47].

• Das Ladegerät ist in den Einstellungen deaktiviert. Siehe dazu das Unterkapitel In den Einstellungen deaktiviert [47].

• Das Ladegerät wurde per Fernbedienung oder BMS deaktiviert. Siehe dazu das Unterkapitel Deaktiviert durch Fernbedienung

oder BMS [47].

• Zu niedrige Temperatur der Lithiumbatterie. Siehe dazu das Unterkapitel Zu niedrige Temperatur der Lithiumbatterie. [48].

Seite 45 Fehlerbehebung

Handbuch des MPPT-Solarladegeräts

VictronConnect-App – Warum ist das Ladegerät aus?

8.3.1. PV-Spannung zu niedrig

Das Solarladegerät beginnt mit dem Ladevorgang, wenn die PV-Spannung 5 V höher liegt als die Batteriespannung. Sobald
der Ladevorgang begonnen hat, muss die PV-Spannung zum Fortsetzen des Ladevorgangs konstant 1 V höher liegen als die
Batteriespannung.

Gehen Sie wie folgt vor, um eine Fehlerbehebung durchzuführen, wenn das Solarladegerät aufgrund einer niedrigen PV­Spannung nicht geladen werden kann.

Überprüfung der PV- und Batteriespannung

Verwenden Sie die VictronConnect App, ein Solarladegerät-Display oder ein GX-Gerät, um die Batterie- und
PV-Spannung zu überprüfen.

Schritt
1

Falls der obige Schritt nicht möglich ist, verwenden Sie ein Multimeter im Gleichstrommodus, um die
Spannungen der Batterie und der PV-Klemmen am Solarladegerät zu messen.

Schritt
2

WARNHINWEIS: Bestimmte Modelle von Solarladegeräten können PV-Spannungen von bis
zu 250 VDC aufweisen. Spannungen von mehr als 50 V gelten allgemein als gefährlich. Nur
qualifizierte Fachkräfte dürfen gefährliche Spannungen handhaben.

Seite 46 Fehlerbehebung

Handbuch des MPPT-Solarladegeräts

Überprüfung der PV- und Batteriespannung

Schritt
3

Mögliche Gründe, warum die Solarspannung zu niedrig sein könnte:

Die Solarpaneele werden nicht ausreichend von der Sonne bestrahlt:

•

• Es ist Nacht.

• Es herrscht bewölktes oder schlechtes Wetter.

• Es sind Schatten durch nahe gelegene Objekte vorhanden. Weitere Informationen finden Sie in diesem Blogbeitrag zum

Thema Schatten.

• Die Paneele sind verschmutzt.

• Es gibt jahreszeitbedingte Unterschiede. Der Sonnenwinkel ist im Winter niedriger.

• Die Paneele haben eine falsche Ausrichtung oder Neigung.

•

Es gibt Probleme mit einem Solarpaneel oder der Verkabelung des Solarpaneels:

• Es liegt ein mechanisches oder elektrisches Problem mit einem einzelnen Paneel (oder mehreren Paneelen) vor.

• Probleme mit der Verkabelung, z. B. lose Drähte, lose Anschlüsse oder falsch gecrimpte MC4-Steckverbinder.

• Sicherungen ausgelöst.

Vergleichen Sie beide Spannungen. Denken Sie daran, dass die PV-Spannung 5 V höher sein muss als die
Batteriespannung, damit der Ladevorgang gestartet werden kann.

• Offene oder defekte Schutzschalter.

• Probleme mit Verteilern, Kombinierern oder falsche Verwendung dieser Komponenten.

• Falsche Konstruktion oder Konfiguration der PV-Anlage:

• Die PV-Anlage ist falsch konfiguriert. Zum Beispiel ist die Anzahl der Paneele in einer Reihenschaltung nicht ausreichend.

•

Vertauschte PV-Polarität:

• Die positiven und negativen PV-Drähte sind beim Anschluss an das Solarladegerät versehentlich vertauscht worden. Für

weitere Informationen siehe Kapitel Verpolung der Batterie [50].

8.3.2. Einstellungen werden auf einem externen Display bearbeitet

Der Ladevorgang ist deaktiviert, wenn ein externes MPPT Control-Display verwendet wird, um Konfigurationsänderungen
vorzunehmen.

Sobald das Einstellungsmenü auf dem Display geschlossen wird, wird der Ladevorgang fortgesetzt.

8.3.3. In den Einstellungen deaktiviert

Das Ladegerät wurde in den Einstellungen deaktiviert.

Überprüfen Sie auf der Seite mit den Batterieeinstellungen der VictronConnect App, ob das Ladegerät aktiviert wurde.

VictronConnect-App Einstellung zur Aktivierung/Deaktivierung des Ladegeräts

8.3.4. Deaktiviert durch Fernbedienung oder BMS

Das Ladegerät wurde über seinen oder den VE.Direct-Anschluss ausgeschaltet.

Beachten Sie, dass in Systemen mit Lithium-Batterien in Verbindung mit einem externen BMS das Solarladegerät in der Regel
je nach Bedarf ein- oder ausgeschaltet wird. Das geschieht, wenn das BMS das Ladegerät aufgrund von vollen Batterien oder
niedrigen Temperaturen (unter ~5 °C) abschaltet. Der Ladevorgang wird automatisch fortgesetzt, wenn die Batterien entladen
sind oder sich erwärmt haben.

Wenn sich das Solarladegerät unerwartet ausgeschaltet hat, überprüfen Sie Folgendes:

Funktionsprüfung des VE.Direct RX-Anschlusses

Der VE.Direct-Anschluss kann zum Ein- und Ausschalten des Solarladegeräts verwendet werden, indem die RX­Funktionalität z. B. in Kombination mit einem nicht invertierenden VE.Direct-Kabel zum ferngesteuern Ein-/Ausschalten
genutzt wird.)

Seite 47 Fehlerbehebung

Handbuch des MPPT-Solarladegeräts

Funktionsprüfung des VE.Direct RX-Anschlusses

Schritt 1Überprüfen Sie, ob der RX-Anschluss richtig konfiguriert wurde. Für weitere Informationen siehe das Kapitel

Einstellungen des RX-Ports [31] und die Dokumentation des VE.Direct-Protokolls.

Schritt
2

Schritt
3

Bei Verwendung eines nicht invertierenden VE.Direct-Kabels zum ferngesteuerten Ein-/Ausschalten ist zu
prüfen, ob es in einwandfreiem Zustand ist.

Wenn ein Nicht-Victron-Kabel verwendet wird, überprüfen Sie, ob es richtig konfiguriert ist. Für weitere
Informationen siehe die Dokumentation des VE.Direct-Protokolls.

8.3.5. Zu niedrige Temperatur der Lithiumbatterie.

Der Ladevorgang kann bei niedriger Batterietemperatur als Teil des Batterieschutzmechanismus unterbrochen werden, ohne
dass dies notwendigerweise ein Problem anzeigt. Der Grund für diese Vorsichtsmaßnahme ist, dass Lithium-Batterien anfällig für
Schäden sind, wenn sie bei Temperaturen unter 5 °C geladen werden.

Wenn dieser Schutz unnötigerweise ausgelöst wird, wenden Sie sich bitte an Ihren Installateur, um die entsprechenden
Einstellungen anzupassen.

8.4. Solarladegerät wird von außen gesteuert

Verwaltete Batterien oder ein Wechselrichter/Ladegerät mit einem externen Steuerungssystem (z. B. ESS-System) können das
Solarladegerät über ein GX-Gerät steuern. Das externe System bestimmt die Ladeberechtigung und stellt die Ladespannung und
die Stromstärken ein.

Wenn die externe Steuerung aktiv ist, wird sie sowohl in der VictronConnect App als auch auf dem GX-Gerät angezeigt. Dies ist
ein normales Verhalten und stellt keinen Fehler dar.

Die VictronConnect-App zeigt an, dass das Ladegerät von einem externen Gerät aus gesteuert wird.

8.5. Batterien werden nicht geladen

In diesem Kapitel werden Fälle beschrieben, in denen das Ladegerät aktiv ist, die Batterien aber nicht geladen werden. In
solchen Fällen zeigt die VictronConnect App das Ladegerät als aktiv mit der richtigen Ladespannung an, aber der Ladestrom liegt
bei Null oder sehr nahe bei Null.

Es gibt eine Reihe von möglichen Ursachen für diesen Zustand:

• Die Batterie ist vollständig geladen und es wird kein weiterer Strom benötigt. Dies ist ein normales Verhalten und stellt keinen
Fehler dar. Für weitere Details siehe das Kapitel Batterie voll [49].

• Verpolung der PV-Anlage. Für weitere Details siehe das Unterkapitel Vertauschte PV-Polarität [52].

• Die PV-Spannung ist zu hoch. Für weitere Details siehe das Unterkapitel PV-Spannung zu hoch [52].

• Verpolung der Batterie. Für weitere Details siehe das Unterkapitel Verpolung der Batterie [50].

• Sicherung wurde ausgelöst. Für weitere Details siehe das Unterkapitel Sicherung ausgelöst [51].

• Das Solarladegerät ist von der Batterie getrennt, möglicherweise aufgrund von Problemen mit dem Kabel, der Sicherung oder
dem Stromkreisunterbrecher. Für weitere Details siehe das Unterkapitel Batterie nicht angeschlossen [49].

• Falsche Konfiguration des Ladegeräts, z. B. niedrige Ladespannung oder Stromeinstellung. Für weitere Details siehe das
Unterkapitel Einstellung der Batteriespannung zu niedrig [51].

• Das Ladegerät wird extern gesteuert (ESS oder DVCC), was normal ist und keinen Fehler darstellt. Für weitere Details siehe
das Kapitel Externe Steuerung des Solarladegeräts.

• Die Funktion zum temperaturkompensierten Laden ist aktiv und die Batterietemperatur ist zu hoch oder die Eigenschaft ist
falsch konfiguriert. Für weitere Details siehe das Kapitel Falsche Einstellung des Temperaturausgleichs.

Seite 48 Fehlerbehebung

Handbuch des MPPT-Solarladegeräts

Die VictronConnect-App zeigt einen Ladestrom von beinahe Null an.

8.5.1. Batterie voll

Sobald die Batterie vollständig geladen ist, schaltet das Solarladegerät den Ladestrom ab oder reduziert ihn erheblich. Dies
wird besonders deutlich, wenn Gleichstromlasten keinen Strom von der Batterie beziehen. Es ist wichtig zu wissen, dass dieses
Verhalten normal ist und keinen Fehler darstellt.

Um den Ladezustand (SoC) der Batterie festzustellen, überprüfen Sie den Batteriemonitor (falls vorhanden) oder die vom
Solarladegerät angezeigte Ladestufe. Während des täglichen Ladezyklus durchläuft der Sonnenzyklus die folgenden Phasen:

1. Konstantstromphase: 0–80 % SoC.

2. Konstantspannungsphase 80-100 % SoC

3. Ladeerhaltungsphase: 100 % SoC.

Beachten Sie, dass das Solarladegerät die Batterie möglicherweise als vollständig geladen erkennt, obwohl sie es nicht
ist. Dies geschieht, wenn die Konstantspannungen zu niedrig eingestellt sind, so dass das Ladegerät vorzeitig von der
Konstantspannungsphase in die Ladeerhaltungsphase übergeht. Siehe dazu das Kapitel Einstellung der Batteriespannung zu

niedrig.

8.5.2. Batterie nicht angeschlossen

Um ein ordnungsgemäßes Laden der Batterie sicherzustellen, ist ein korrekter Anschluss an die Batterie entscheidend.

Bedenken Sie, dass das Solarladegerät, wenn es ohne Batterie betrieben wird, zwar scheinbar angeschlossen ist und die
Batteriespannung und die Ladestufe in der VictronConnect App anzeigt, der Ladestrom jedoch vernachlässigbar oder gleich Null
ist.

Mögliche Ursachen für eine abgeklemmte Batterie:

• Lose oder fehlende Batteriekabel.

• Lose Kabelverbindungen.

• Schlecht gecrimpte Kabelklemmen.

• Eine ausgelöste (oder fehlende) Sicherung in der Batteriezuleitung.

• Offener (oder defekter) Schutzschalter in der Batteriezuleitung.

• Falsch verdrahtete Batteriekabel.

Seite 49 Fehlerbehebung

Überprüfung der Batteriespannung

Verwenden Sie die VictronConnect App, ein angeschlossenes Display oder ein GX-Gerät, um die
Batteriespannung des Solarladegeräts abzulesen. Alternativ können Sie die Batteriespannung an den Klemmen
des Solarladegeräts auch mit einem Multimeter messen.

Schritt
1

Verwenden Sie ein Multimeter, um die Spannung an den Batterieklemmen zu messen.

Schritt
2

Handbuch des MPPT-Solarladegeräts

Schritt
3

Schritt
4

Vergleichen Sie die beiden Spannungswerte.

Im Falle eines Spannungsunterschieds sollten Sie den Grund dafür untersuchen, indem Sie den Weg vom
Solarladegerät zur Batterie zurückverfolgen, um die Ursache zu ermitteln.

• Überprüfen Sie, ob alle Kabel richtig angeschlossen sind und keine Fehler in der Verkabelung vorliegen.

• Prüfen Sie, ob alle Kabelverbindungen unter Berücksichtigung des jeweiligen maximalen Drehmoments dicht
sind.

• Überprüfen Sie, ob alle Kabelschuhe bzw. Kabelklemmen korrekt gecrimpt sind.

• Überprüfen Sie die Sicherungen und Schutzschalter.

Wenn Sie eine ausgelöste Sicherung finden, stellen Sie zunächst sicher, dass die
Batteriepolarität richtig ist, bevor Sie die Sicherung austauschen. Weitere Informationen zur
Verpolung der Batterie finden Sie im Kapitel Verpolung der Batterie [50].

8.5.3. Verpolung der Batterie

Von einer Verpolung spricht man, wenn das Plus- und Minuskabel der Batterie versehentlich vertauscht werden. Das bedeutet,
dass der Minuspol der Batterie mit dem Pluspol des Solarladegeräts verbunden ist und der Pluspol der Batterie mit dem Minuspol
des Solarladegeräts.

Beispiele für richtige und falsche (vertauschte) Batteriepolarität.

Seite 50 Fehlerbehebung

Handbuch des MPPT-Solarladegeräts

Beachten Sie, dass ein rotes Kabel oder ein Kabel mit positiver Kennzeichnung nicht unbedingt bedeutet,
dass das Kabel tatsächlich ein positives Kabel ist. Bei der Installation des Solarladegeräts könnte ein
Verdrahtungs- oder Beschriftungsfehler gemacht worden sein.

Überprüfen Sie stets die Batteriepolarität, bevor Sie die Batteriekabel wieder an das Solarladegerät
anschließen.

Bei einer Verpolung der Batterie kann das Solarladegerät beschädigt werden, so dass seine Sicherung zum Schutz vor Ausfällen
auslöst. Diese Sicherung kann vor der externen Sicherung im Batteriekabel auslösen. Wenn die Sicherung des Solarladegeräts
durchgebrannt ist, lesen Sie das Kapitel Sicherung ausgelöst, bevor Sie versuchen, sie auszutauschen, um festzustellen, ob
der Austausch der Sicherung das Solarladegerät reparieren kann. In einigen Fällen kann das Solarladegerät auch nach dem
Auswechseln der Sicherung noch als fehlerhaft angesehen werden.

Das Solarladegerät ist nicht gegen eine Verpolung der Batterie geschützt und ein dadurch verursachter Schaden fällt nicht unter
die Garantie.

8.5.4. Sicherung ausgelöst

Das Solarladegerät ist mit einer zugänglichen Sicherung ausgestattet, die in der Regel auslöst, wenn die Batterie versehentlich
verpolt angeschlossen wird.

Schritte zur Überprüfung der Sicherung:

Schritt
1

Entfernen Sie die Sicherung.

Verwenden Sie ein Multimeter im Widerstandsmodus, um den Durchgang zu prüfen.

Schritt
2

Schritt
3

Schritt
4

Wenn die Sicherung defekt ist, überprüfen Sie die Polarität der Batterie und korrigieren Sie sie gegebenenfalls.
Siehe dazu das Kapitel Vertauschte PV-Polarität [52]. Beachten Sie, dass eine Verpolung der Batterie von der
Gewährleistung ausgenommen ist.

Wenn die neue Sicherung ebenfalls auslöst, kann das Gerät als defekt angesehen werden.

8.5.5. Einstellung der Batteriespannung zu niedrig

Wenn die Ladespannung und der Strom des Solarladegeräts deutlich unter den vom Hersteller empfohlenen Werten liegen, kann
der Ladevorgang der Batterie unzureichend oder übermäßig langsam werden. Eine fehlerhafte Konfiguration kann ein wichtiger
Faktor sein, einschließlich:

• Zu niedrige Einstellung des Parameters „Batteriespannung“.

• Zu niedrige Einstellung der Parameter „Konstantspannung“ und „Erhaltungsspannung“.

• Einstellung des Parameters „Maximaler Ladestrom“ auf Null oder einen zu niedrigen Wert.

Seite 51 Fehlerbehebung

Handbuch des MPPT-Solarladegeräts

VictronConnect-App mit Anzeige von Batteriespannung (System), Ladestrom und Ladespannungseinstellungen.

8.5.6. PV-Spannung zu hoch

Die PV-Spannung sollte immer innerhalb der maximalen Nenngrenze des Solarladegerätes liegen, wie sie in der
Produktbezeichnung, dem Typenschild und Technische Angaben [67] angegeben ist. Das Solarladegerät kann je nach Höhe
der PV-Spannung beschädigt werden, und es ist wichtig zu wissen, dass solche Schäden von der Gewährleistung ausgenommen
sind.

Sollte die PV-Spannung die maximale PV-Nennspannung überschreiten, stellt das Solarladegerät das Laden ein und zeigt einen
Überspannungsfehler #33 mit schnellem Blinken der Konstantspannungs- und Ladeerhaltungs-LEDs an. Der Ladevorgang wird
erst wieder aufgenommen, wenn die PV-Spannung um 5 V unter die maximale Nennspannung sinkt.

Bei der Untersuchung von Hochspannungsproblemen ist es unerlässlich, die VictronConnect App, die Anzeige des
Solarladegeräts oder den Verlauf des GX-Geräts zu überprüfen. Überprüfen Sie die höchste täglich aufgezeichnete PV-Spannung
(Vmax) und frühere Überspannungswarnungen.

Um Probleme zu vermeiden, überprüfen Sie die Leerlaufspannung (Voc) der PV-Anlage und stellen Sie sicher, dass diese
niedriger ist als die maximale Nennspannung des Solarladegeräts. Verwenden Sie den MPPT-Dimensionierungsrechner auf der

Produktseite des Solarladegeräts. Bei PV-Anlagen in kalten Klimazonen oder bei Nachttemperaturen nahe oder unter 10 °C muss

ein möglicher erhöhter Ausgang (mehr als die Nenn-Voc) in Betracht gezogen werden. Als Faustregel sollten Sie eine zusätzliche
Sicherheitsmarge von 10 % einkalkulieren.

VictronConnect App Fehler #33 Anzeige auf dem Statusbildschirm und Verlaufsbildschirm.

8.5.7. Vertauschte PV-Polarität

Wenn das Solarladegerät gemäß den angegebenen technischen Daten installiert wird, schützt ein interner Schutz den PV­Eingang vor einer Verpolung. In solchen Fällen wird kein Fehler angezeigt.

Seite 52 Fehlerbehebung

Handbuch des MPPT-Solarladegeräts

Achten Sie auf diese Indikatoren, um eine umgekehrte PV-Spannung zu erkennen:

• Die Batterie wird nicht geladen, der Ladestrom bleibt bei Null.

• Übermäßige Wärmeentwicklung durch das Solarladegerät.

• Die PV-Spannung beträgt Null oder geht gegen Null.

Verwenden Sie zur Überprüfung ein Multimeter, um sicherzustellen, dass das positive PV-Kabel korrekt an die positive PV­Klemme und das negative Kabel an die negative PV-Klemme angeschlossen ist.

WARNHINWEIS: Bestimmte Modelle von Solarladegeräten können PV-Spannungen von bis zu 250 VDC
aufweisen. Spannungen von mehr als 50 V gelten allgemein als gefährlich. Nur qualifizierte Fachkräfte dürfen
gefährliche Spannungen handhaben.

8.6. Batterien sind nicht ausreichend aufgeladen

In diesem Kapitel geht es um das Problem von nicht ausreichend geladenen Batterien. Es wird auf mögliche Gründe
eingegangen, warum das Solarladegerät die Batterien nicht ausreichend lädt, und es werden Schritte zur Überprüfung oder
Behebung der Situation beschrieben.

Im Folgenden einige Anzeichen für zu wenig geladene Batterien:

• Die Batterien brauchen zu lange zum Laden.

• Die Batterien sind am Ende des Tages nicht vollständig aufgeladen.

• Der Ladestrom ist geringer als erwartet.

Dies kann durch verschiedene Faktoren verursacht werden, wie z. B.:

• Unzureichende Versorgung mit Solarstrom. Siehe dazu das Unterkapitel Unzureichende Versorgung mit Solarstrom [53].

• Hohe Gleichstromlast. Siehe dazu das Unterkapitel Zu hohe Gleichstromlast [54].

• Spannungsabfall in den Batteriekabeln. Siehe dazu das Unterkapitel Spannungsabfall im Batteriekabel [54].

• Falsche Einstellung der Temperaturkompensation. Siehe dazu das Unterkapitel Falsche Einstellung des

Temperaturausgleichs [55].

• Temperaturunterschied zwischen Solarladegerät und Batterie Siehe dazu das Unterkapitel Temperaturunterschied zwischen

Solarladegerät und Batterie [55].

• Die Ladespannungen oder Stromeinstellungen der Batterien sind zu niedrig. Siehe dazu das Kapitel Einstellung der

Batteriespannung zu niedrig [51].

8.6.1. Unzureichende Versorgung mit Solarstrom

Prüfen Sie jeden Tag, ob das Solarladegerät die Erhaltungsladephase erreicht.

Überprüfen Sie, ob das Solarladegerät jeden Tag die Ladeerhaltungsphase erreicht. Nutzen Sie den Reiter Verlauf
der VictronConnect App, wo ein Histogramm die tägliche Ladedauer in den Konstantstrom-, Konstantspannungs- und
Ladeerhaltungsphasen für die letzten 30 Tage anzeigt. Wenn Sie auf eine Spalte des Histogramms klicken, erhalten Sie eine
Aufschlüsselung der Ladestufen.

Anhand der Ladezeiten können Sie feststellen, ob die PV-Anlage für Ihre Anforderungen richtig bemessen ist.

Gründe dafür, dass das Solarladegerät die Ladeerhaltungsphase nicht erreicht, sind unter anderem:

• Eine unzureichende Anzahl von Solarpaneelen.

Seite 53 Fehlerbehebung

Handbuch des MPPT-Solarladegeräts

• Zu hohe Gleichstromlast.

• Probleme mit der PV-Anlage, die zu einer geringeren Leistung führen.

• Das Solarladegerät erreicht nicht die volle Leistung. Siehe dazu das Kapitel Solarladegerät erzielt nicht die maximale

Leistung [57].

Bitte beachten Sie, dass diese Informationen nicht für ein ESS-System gelten. Ein ESS-System befindet sich fortlaufend in der
Konstantstromladephase, während es an das Netz angeschlossen ist.

Links: Beispiel für ein System, das sich die ganze Zeit in der Konstantstromphase befindet. Rechts: Aufschlüsselung der

Ladestufen - Das System verbringt Zeit in der Konstantstromphase und in der Konstantspannungsphase.

8.6.2. Zu hohe Gleichstromlast

Das Solarladegerät lädt nicht nur die Batterien, sondern liefert auch Strom für die Gleichstromlasten des Systems, wie z. B.
Beleuchtung, Kühlschränke, Wechselrichter, Wechselrichter/Ladegeräte und mehr.

Die Batterien werden nur dann geladen, wenn die von den PV-Paneelen erzeugte Leistung die von den Gleichstromlasten des
Systems verbrauchte Leistung übersteigt.

Zur Überprüfung der Stromerzeugung der PV-Anlage und der Nutzung des Laststroms:

Zur Überprüfung der Stromerzeugung der PV-Anlage und der Nutzung des Laststroms:

• Schließen Sie alle Gleichstromlasten an den Ausgang an und überprüfen Sie, wie viel Strom die PV-Anlage erzeugt und wie
viel Strom die Lasten verbrauchen.

• Wenn das System über einen ordnungsgemäß installierten und konfigurierten Batteriemonitor verfügt, können Sie den in die
Batterie fließenden (oder aus ihr austretenden) Strom überwachen, während das Solarladegerät den von der Solaranlage
erzeugten Strom anzeigt.

• Verwenden Sie eine Stromzange und vergleichen Sie den Strom, der vom Solarladegerät in die Batterie fließt, und den Strom,
der von der Batterie in das Gleichstromsystem fließt.

• Ein positives Vorzeichen neben der Stromanzeige bedeutet, dass Strom in die Batterie fließt, während ein negatives
Vorzeichen bedeutet, dass Strom aus der Batterie entnommen wird.

8.6.3. Spannungsabfall im Batteriekabel

Bei einem Spannungsabfall an den Batteriekabeln erzeugt das Solarladegerät zwar die richtige Spannung, aber die Batterien
erhalten eine niedrigere Spannung, was zu einer Unterladung der Batterien führen kann. Ein übermäßiger Spannungsabfall von
mehr als 2,5 % ist inakzeptabel.

Der Spannungsabfall kann Folgendes zur Folge haben:

• Längere Ladezeiten der Batterien.

• Die Batterie erhält eine zu niedrige Ladespannung.

• Verlust der Ladeleistung.

• Erhöhte Hitze in den Kabeln der Batterie.

Der Spannungsabfall kann verursacht werden durch:

• Batteriekabel mit zu geringem Querschnitt

• Schlecht gecrimpte Kabelschuhe oder Klemmen.

• Lose Klemmenanschlüsse

• Defekte oder lose Sicherung(en).

Weitere Informationen zu Verkabelungsproblemen und zum Spannungsabfall finden Sie im Buch „Wiring Unlimited“.

Seite 54 Fehlerbehebung

Handbuch des MPPT-Solarladegeräts

Spannungsabfallprüfung im Batteriekabel

Schritt 1Achten Sie darauf, dass das Ladegerät mit vollem Strom geladen wird, am besten morgens. Verwenden Sie die

VictronConnect App, um den Ausgangsstrom zu bestätigen.

Messen Sie die Spannung an den Batterieklemmen des Solarladegeräts mithilfe der VictronConnect-App oder
eines Multimeters.

Schritt
2

Messen Sie die Batteriespannung an den Klemmen der Batterie mit einem Multimeter.

Schritt
3

Schritt
4

Das VE.Smart-Networking kann dabei helfen, einen geringen Spannungsabfall im Kabel abzumildern. Bei einem erheblichen
Spannungsabfall kann jedoch ein Problem mit der Verkabelung zwischen dem Solarladegerät und der Batterie vorliegen, das vor
der Fortsetzung der Arbeit behoben werden muss.

In einem VE.Smart-Netzwerk misst der Smart Battery Sense oder Batteriewächter die Batterieklemmenspannung und überträgt
diese über das VE.Smart-Networking an das Solarladegerät. Ist die Batteriespannung geringer ist als die Solarladespannung,
erhöht das Solarladegerät zur Kompensation der Spannungsverluste seine Ladespannung.

Vergleichen Sie die beiden Spannungen, um festzustellen, ob ein Spannungsunterschied besteht.

8.6.4. Falsche Einstellung des Temperaturausgleichs

Wenn der Temperaturausgleichskoeffizient falsch eingestellt ist, können die Batterien unzureichend oder zu sehr aufgeladen
werden.

Beachten Sie, dass die Temperaturkompensation in der Regel nur für Blei-Säure-Batterien anwendbar ist.

Den richtigen Temperaturkompensationskoeffizienten für Ihre Batterie finden Sie in der Dokumentation zur Batterie. Wenn Sie
sich nicht sicher sind, verwenden Sie bei Blei-Säure-Batterien den Standardwert von -64,80 mV/°C, und deaktivieren Sie bei
Lithium-Batterien die Einstellung für die Temperaturkompensation.

8.6.5. Temperaturunterschied zwischen Solarladegerät und Batterie

Für einen ordnungsgemäßen Betrieb ist es entscheidend, dass die Umgebungstemperaturen der Batterie und des
Solarladegeräts gleich sind, insbesondere wenn das Solarladegerät keine Temperaturdaten der Batterie erhält.

Beachten Sie, dass dieses Kapitel nicht gilt, wenn das Solarladegerät an ein VE.Smart-Netzwerk mit
Batterietemperaturmessung angeschlossen ist oder mit einem Temperatursensor (MPPT RS) ausgestattet
ist.

Zu Beginn des Tages, sobald die Solaranlage Strom erzeugt, misst das Solarladegerät die Umgebungstemperatur und nutzt sie
zur Temperaturkompensation der Ladespannung.

Während der Ladeerhaltungsphase misst das Solarladegerät erneut die Umgebungstemperatur und passt die Spannungen
entsprechend an.

Große Unterschiede in der Umgebungstemperatur zwischen dem Solarladegerät und der Batterie können zu falschen
Ladespannungen für die Batterie führen.

Seite 55 Fehlerbehebung

Handbuch des MPPT-Solarladegeräts

Wenn das Solarladegerät beispielsweise in der Nähe eines sonnenbeschienenen Fensters platziert wird, während die Batterien
auf einem kalten Betonboden im Schatten stehen, kann dieser Temperaturunterschied den Ladevorgang beeinträchtigen.

Um eine optimale Leistung zu gewährleisten, stellen Sie immer sicher, dass die Umgebungsbedingungen sowohl für das
Solarladegerät als auch für die Batterie gleich sind.

8.7. Batterien sind überladen

WARNUNG: Das Überladen von Batterien kann äußerst gefährlich sein! Es besteht ein erhebliches Risiko,
dass die Batterien explodieren, Feuer fangen oder Säure auslaufen. Um Unfälle zu vermeiden, sollten Sie
in dem Raum, in dem sich die Batterien befinden, nicht rauchen, keine Funken erzeugen und keine offenen
Flammen haben.

Das Überladen von Batterien kann zu schweren Schäden an der Batterie führen und kann durch folgende Faktoren verursacht
werden:

• Falsche Einstellungen der Ladespannung. Siehe dazu das Unterkapitel Einstellungen der Batterieladespannungen zu

hoch [56].

• Batteriespannung zu hoch eingestellt. Siehe dazu das Unterkapitel Batteriespannung zu hoch eingestellt [56].

• Anwendung der Ausgleichsregelung, während die Batterie nicht für die Ausgleichsregelung geeignet ist. Siehe dazu das
Unterkapitel Batterie nicht für die Ausgleichsregelung geeignet [56].

• Die Batterie ist zu klein, alt, wurde in der Vergangenheit falsch gehandhabt oder ist defekt. Siehe dazu das Unterkapitel Batterie

alt, defekt oder unterdimensioniert [56].

8.7.1. Batteriespannung zu hoch eingestellt

Wenn die Einstellung „Batteriespannung“ in der VictronConnect App auf eine höhere Spannung als die tatsächliche
Systemspannung eingestellt ist, führt dies zu einer Überladung der Batterie.

Das Solarladegerät erkennt die Batteriespannung bei der Erstinstallation und nach Deaktivierung der Selbsterkennungsfunktion
automatisch.

Dies kann zu einem Problem führen, wenn ein Solarladegerät, das aus einem 24 V-System stammt, nun in einem 12 V-System
verwendet wird. Infolgedessen wird es weiterhin mit 24 V-Batteriespannungen geladen, während die angeschlossene Batterie
eine 12 V-Batterie ist, was zu einer Überladung der 12 V-Batterie führt.

Um die Einstellung „Batteriespannung“ zu überprüfen, verwenden Sie die VictronConnect App oder ein angeschlossenes Display.
Sollte die Einstellung falsch sein, stellen Sie sicher, dass Sie die richtige Batteriespannung einstellen.

8.7.2. Einstellungen der Batterieladespannungen zu hoch

Wenn die Batterieladespannungen zu hoch eingestellt sind, kann dies zu einer Überladung der Batterien führen.

Überprüfen Sie, ob alle Batterieladespannungen (Konstantspannung und Ladeerhaltung) korrekt konfiguriert sind und mit den
empfohlenen Spannungen übereinstimmen, die in der Dokumentation des Batterieherstellers angegeben sind.

8.7.3. Batterie nicht für die Ausgleichsregelung geeignet

Während des Ausgleichs ist die Ladespannung der Batterie recht hoch, und wenn die Batterie nicht für die Ausgleichsreglung
geeignet ist, kommt es zu einer Überladung der Batterie.

Nicht alle Batterien können mit Ausgleichsspannungen geladen werden. Erkundigen Sie sich beim Batteriehersteller, ob die von
Ihnen verwendete Batterie eine regelmäßige Ausgleichsladung benötigt.

Im Allgemeinen können und sollten versiegelte Batterien und Lithiumbatterien nicht ausgeglichen werden.

8.7.4. Batterie alt, defekt oder unterdimensioniert

Eine Batterie, die ihre Lebensdauer überschritten hat oder durch unsachgemäßen Gebrauch beschädigt wurde, kann anfällig für
Überladung sein.

Eine Batterie enthält eine Anzahl von Zellen, die in Reihe geschaltet sind. Wenn eine Batterie alt oder beschädigt ist, ist es
wahrscheinlich, dass eine dieser Zellen nicht mehr funktioniert. Während des Ladevorgangs nimmt die defekte Batterie keine
Ladung an und die übrigen Zellen erhalten die Ladespannung der defekten Zelle, was zu einer Überladung führt.

Seite 56 Fehlerbehebung

Handbuch des MPPT-Solarladegeräts

Um dies zu beheben, tauschen Sie die Batterie aus. Bei einem Mehrbatteriesystem ersetzen Sie die gesamte Batteriebank. Es ist
nicht zu empfehlen, Batterien unterschiedlichen Alters in einer Batteriebank zu vermischen.

Es ist immer schwer zu sagen, was genau mit einer Batterie im Laufe ihrer Nutzung passiert. Das Solarladegerät speichert
30 Tage lang die Batteriespannung. Enthält das System auch einen Batteriewächter oder ist das System an das VRM
angeschlossen, kann auf die Batteriespannungen und die Historie der Lade- und Entladezyklen der Batterie zugegriffen werden.
Dadurch erhält man ein vollständiges Bild der Batteriehistorie und kann feststellen, ob sich die Batterie dem Ende ihrer
Nutzungsdauer nähert oder unsachgemäß verwendet wurde.

Ähnliche Probleme können auftreten, wenn die Batterie zu klein ist und mit einem deutlich zu hohen Strom geladen wird. Die
kleine Batterie wird nicht in der Lage sein, die gesamte Ladung aufzunehmen und wird am Ende überladen sein.

Überprüfung des Zustands der Batterie anhand der Verlaufsdaten des Batteriemonitors

Schritt
1

Schritt
2

Schritt
2

Schritt
3

Schritt
4

Schritt
5

Navigieren Sie in der VictronConnect App zu der Verlaufsanzeige des
Batteriemonitors. Oder rufen Sie ggf. den Verlauf der Batterie über das
VRM-Portal auf.

Bestimmen Sie die Anzahl der Ladezyklen und Synchronisierungen.
Beide zeigen an, wie viele Ladezyklen die Batterie durchlaufen hat.

Bestimmen Sie die durchschnittliche Entladung oder die kumulierte
Energie, die aufgenommen wurde.

Schauen Sie auf dem Datenblatt der Batterie nach, wie viele Zyklen die
Batterie bei welcher durchschnittlichen Entladung schafft. Vergleichen
Sie dies mit der Batteriehistorie und stellen Sie fest, ob sich die Batterie
dem Ende ihrer Lebensdauer nähert.

Überprüfen Sie, ob die Batterie überhaupt jemals vollständig entladen
wurde. Eine vollständige und sehr tiefe Entladung kann eine Batterie
schädigen. Achten Sie auf die tiefste Entladung, die niedrigste
Batteriespannung und die Anzahl der Vollentladungen.

Überprüfen Sie, ob die Batterie mit einer zu hohen Spannung
geladen wurde. Eine sehr hohe Ladespannung kann die Batterie
beschädigen. Überprüfen Sie die maximale Batteriespannung und
die Überspannungsalarme. Überprüfen Sie, ob die gemessene
Maximalspannung die Empfehlungen des Batterieherstellers
überschritten hat.

VictronConnect-App mit Anzeige

des Verlaufs des Batteriemonitors

8.8. Solarladegerät erzielt nicht die maximale Leistung

Neben möglichen Problemen mit der PV-Anlage gibt es noch weitere Gründe, die verhindern können, dass das Solarladegerät
seine maximale Nennleistung erreicht.

Gründe, warum das Solarladegerät nicht seine maximale Leistung erreicht:

• Die PV-Anlage ist zu klein. Wenn die Nennleistung der PV-Anlage geringer als die Nennleistung des Solarladegeräts ausfällt,
kann das Solarladegerät nicht mehr Leistung abgeben, als der angeschlossene Solargenerator liefern kann.

• Die PV-Anlage erreicht nicht ihre maximale Nennleistung. Siehe dazu das Unterkapitel PV-Ertrag geringer als erwartet [58].

• Die PV-Anlage ist eine Mischung aus verschiedenen Typen oder Modellen von PV-Paneelen. Verwenden Sie nur Solarpaneels
der gleichen Marke, des gleichen Typs und des gleichen Modells.

• Verwenden Sie keine Optimierer. Fast alle Optimierer enthalten einen MPPT oder andere Nachführmechanismen, die mit dem
MPPT-Algorithmus im Solarladegerät interferieren.

• Die PV-Anlage ist falsch konfiguriert. Eine ausführliche Erklärung zur Konfiguration von PV-Anlagen und zur korrekten
Verwendung von MC4-Splittern und MC4-Kombinatoren finden Sie im Kapitel „Solarpaneele“ im Buch „Wiring Unlimited“.

• Die maximale PV-Ausgangsleistung des Solarladegeräts hängt von der Batteriespannung ab. Siehe dazu das Unterkapitel Die

maximale Ausgangsleistung bezieht sich auf die Batteriespannung [58].

• Die elektrischen PV-Anschlüsse des Solarladegeräts sind verbrannt oder geschmolzen oder die MC4-Steckverbinder sind
unzureichend gecrimpt. Siehe dazu das Unterkapitel PV-Anschlüsse verbrannt oder geschmolzen [59].

• Die Temperatur des Solarladegeräts liegt über 40 °C. Siehe dazu das Unterkapitel Temperatur über 40 °C [59].

• Die Batterien sind entweder vollständig oder fast vollständig geladen, so dass kein Strom mehr in die Batterien fließt.

• Möglicherweise besteht ein Problem mit der Batterie. Siehe dazu die Kapitel Batterien werden nicht geladen [48] und Batterien

sind nicht ausreichend aufgeladen [53].

Seite 57 Fehlerbehebung

Handbuch des MPPT-Solarladegeräts

8.8.1. PV-Ertrag geringer als erwartet

Wenn der PV-Ertrag nicht den Erwartungen entspricht, überprüfen Sie zunächst den Verlauf des Solarladegeräts in der
VictronConnect App. Überprüfen Sie die maximale Gesamtleistung (Pmax) pro Tag und vergleichen Sie sie mit der Leistung
der Anlage.

Um den potenziellen Solarertrag pro Tag für eine bestimmte PV-Anlagengröße an einem bestimmten geografischen Standort zu
ermitteln, verwenden Sie den MPPT-Dimensionierungsrechner auf der Produktseite des Solarladegeräts.

Liste der Gründe, warum die PV-Anlage möglicherweise weniger Strom als erwartet erzeugt:

• Niedriger Sonneneinfallswinkel (morgens oder abends) oder jahreszeitliche Unterschiede.

• Bewölkung oder schlechtes Wetter.

• Abschattung durch Bäume oder Gebäude.

• Verschmutzte Paneels.

• Falsche Ausrichtung oder Neigung der Solarpaneele.

• Beschädigte oder defekte Solarpaneels.

• Probleme mit Verkabelung, Sicherungen, Stromkreisunterbrechern oder ein Spannungsabfall im Kabel.

• Falsche Verwendung oder fehlerhafte Funktion von Verteilern oder Kombinierern.

• Ein Teil der PV-Anlage funktioniert nicht.

• Die PV-Anlage ist zu klein für die gewünschte Ausgangsleistung.

• Fehler bei der Konfiguration der Solaranordnung.

• Die Batterien sind zu klein oder sie werden alt und haben eine reduzierte Kapazität.

VictronConnect-App mit Historie Pmax-Wert.

8.8.2. Die maximale Ausgangsleistung bezieht sich auf die Batteriespannung

Der Ausgangsstrom des Solarladegeräts ist auf seinen Nennstrom begrenzt. Das bedeutet, dass die Ausgangsleistung abhängig
von der Batteriespannung variiert.

Zum Beispiel:

Ein 75/15-Solarladegerät hat eine Ausgangsstromstärke von 15 A. Dies ist der Strom, der in die Batterie fließt. Das bedeutet,
wenn das Solarladegerät an eine 12 V-Batterie angeschlossen ist, kommt weniger Strom in Ihre Batterie an als bei einer
24-V-Batterie.

• Für eine 12 V-Batterie sind dies 15 A x 12 V = 180 W.

• Für eine 24 V-Batterie sind dies 15 A x 24 V = 360 W.

Obwohl also ein 360 W-Paneel an das Solarladegerät angeschlossen ist, kann es nicht die gleiche Leistung an eine 12 V-Batterie
abgeben wie bei Anschluss an eine 24 V-Batterie.

Seite 58 Fehlerbehebung

Handbuch des MPPT-Solarladegeräts

Beispiel für Unterschiede in der Ausgangsleistung bei verschiedenen Batteriespannungen

8.8.3. Temperatur über 40 °C

Das Solarladegerät funktioniert bis zu 60 °C, wobei die maximale Leistung bis zu 40°C beibehalten wird. Bei mehr als 40 °C wird
die Leistung gedrosselt und die Ausgangsleistung reduziert.

Um eine effiziente Leistung zu erzielen, sollten Sie auf die Montageanordnung des Solarladegeräts achten. Montieren Sie
es vertikal mit nach unten gerichteten Klemmen, um die Wärme effektiv abzuleiten. Stellen Sie in geschlossenen Gehäusen,
wie z. B. Schränken, eine angemessene Luftzirkulation durch angebrachte Lüftungsöffnungen sicher, damit kalte Luft ein- und
warme Luft ausströmen kann. In Umgebungen mit extrem hohen Temperaturen kann eine mechanische Luftabsaugung oder eine
Klimaanlage erforderlich sein, um eine optimale Leistung zu gewährleisten.

8.8.4. PV-Anschlüsse verbrannt oder geschmolzen

Verbrannte oder geschmolzene PV-Kabel oder -Anschlüsse sind von der Gewährleistung ausgenommen. Dies kann aus den
folgenden Gründen geschehen:

• Lose Schraubverbindungen.

• Verwendung von Kabeln mit starrem Adern oder starren Litzen.

• Verlöten der Enden der Adern der Kabel.

• Die Verwendung dünner Kabel kann zu höheren Strömen führen, wenn die PV-Spannung niedriger ist. Für weitere
Informationen siehe das Buch „Wiring Unlimited“.

• Kabelisolierung zu tief in den Stecker eingeführt.

• Mehr als 30 A pro MC4-Steckverbinderpaar.

• Falsch gecrimpte MC4-Stecker.

• Verwendung von minderwertigen MC4-Steckverbindern.

8.9. Kommunikationsprobleme

In diesem Kapitel gehen wir auf mögliche Probleme ein, die beim Anschluss des Solarladegeräts an die VictronConnect App,
andere Victron-Geräte oder Geräte von Drittanbietern auftreten können.

8.9.1. Bluetooth

Bitte beachten Sie, dass ein Defekt der Bluetooth-Schnittstelle höchst unwahrscheinlich ist. Das Problem wird
höchstwahrscheinlich durch etwas anderes verursacht. Verwenden Sie dieses Kapitel, um schnell einige der häufigsten Ursachen
für Bluetooth-Probleme auszuschließen.

Eine vollständige Anleitung zur Fehlerbehebung finden Sie im VictronConnect-Handbuch.

Seite 59 Fehlerbehebung

Bluetooth-Prüfung

Überprüfen Sie, ob das Solarladegerät eingeschaltet ist:

Schritt
1

Schritt
2

Schritt
3

Schritt
4

• Beobachten Sie die LEDs: Wenn eine der LEDs leuchtet, blinkt oder im Abstand von einigen Sekunden
pulsiert, ist die Einheit eingeschaltet und Bluetooth sollte verfügbar sein.

• Wenn alle LEDs aus sind, ist das Gerät nicht eingeschaltet und Bluetooth ist inaktiv. Lesen Sie das Kapitel

Solarladegerät reagiert nicht [44] zur Fehlerbehebung.

Kontrollieren Sie, ob Bluetooth aktiviert ist.

• Verbinden Sie das Solarladegerät über die VictronConnect App mit dem VE.Direct-Anschluss, entweder über
USB mit der VE.Direct zu USB-Schnittstelle oder aus der Ferne über das VRM-Portal.

• Navigieren Sie in VictronConnect zu den Einstellungen des Solarladegeräts, dann zu „Produktinfo“ und
aktivieren Sie Bluetooth wieder, falls es deaktiviert war.

Überprüfen Sie, ob sich die Bluetooth-Verbindung in Reichweite befindet:

• Auf freier Fläche beträgt die maximale Reichweite von Bluetooth etwa 20 Meter, in Gebäuden oder
Fahrzeugen kann sie jedoch geringer sein.

Die Windows-Version der VictronConnect-App unterstützt die Bluetooth-Funktion nicht:

• Verwenden Sie stattdessen ein Android-, iOS- oder macOS-Gerät oder schließen Sie alternativ eine

VE.Direct zu USB-Schnittstelle an.

Das Solarladegerät erscheint nicht in der Geräteliste der VictronConnect App:

• Betätigen Sie die orangefarbene Aktualisierungsschaltfläche am unteren Rand der Geräteliste.

Handbuch des MPPT-Solarladegeräts

Schritt
5

Schritt
6

Schritt
7

• Stellen Sie sicher, dass keine anderen Geräte gleichzeitig an das Solarladegerät angeschlossen sind.

• Versuchen Sie eine Verbindung zu einem anderen Victron-Produkt herzustellen, um gerätespezifische
Probleme auszuschließen.

• Wenn dadurch das Problem immer noch nicht zu beheben ist, schlagen Sie im VictronConnect-Handbuch
nach.

PIN-Code verloren:

• Wechseln Sie zur Geräteliste der VictronConnect App.

• Klicken Sie auf das Optionssymbol (3 Punkte) neben der Liste der Solarladegeräte.

• Geben Sie den individuellen PUK-Code des Solarladegeräts ein, wie er auf dem
Produktinformationsaufkleber aufgedruckt ist.

• Setzen Sie den PIN-Code zurück.

Kommunikation ohne Bluetooth:

• Falls Bluetooth nicht verfügbar ist, kann die VictronConnect App immer noch über den VE.Direct-Anschluss
des Geräts oder über das VRM-Portal (wenn es mit einem GX Gerät verbunden ist) kommunizieren. Siehe
dazu das Kapitel VictronConnect App [5].

8.9.2. VE.Direct Anschluss

Probleme mit dem VE.Direct-Anschluss sind selten, aber wenn sie auftreten, sind sie wahrscheinlich auf die folgenden Probleme
zurückzuführen:

Kurzschlussbrücke im VE.Direct-Anschluss

• Die Kurzschlussbrücke dient zur Auswahl des Schwellenwerts für die Niederspannungsabschaltung des Lastausgangs und des
„BatteryLife“-Modus.

• Wenn Sie ein VE.Direct-Kabel anschließen, entfernen Sie die Kurzschlussbrücke und konfigurieren Sie den Lastausgang über
VictronConnect.

• Falls die Kurzschlussbrücke fehlt, konfigurieren Sie den Lastausgang über VictronConnect.

• Wenn Sie eine neue Kurzschlussbrücke benötigen, wenden Sie sich an Ihren Victron Energy-Händler.

Problem mit dem Steckverbinder des Kabels oder dem Datenanschluss

• Verwenden Sie ein anderes VE.Direct-Kabel, um zu prüfen, ob die Kommunikation hergestellt wurde.

• Stellen Sie sicher, dass der Steckverbinder richtig und vollständig in den Anschluss eingesteckt ist.

• Untersuchen Sie den VE.Direct-Anschluss auf verbogene Pins. Wenn dies der Fall ist, schalten Sie das Gerät aus, indem Sie
es von der Batterie und der PV-Anlage trennen, und richten Sie die Pins mit einer Spitzzange gerade.

Seite 60 Fehlerbehebung

Handbuch des MPPT-Solarladegeräts

Probleme mit der VE.Direct-Kommunikation

• Verbinden Sie das Solarladegerät mit einem GX-Gerät, um die VE.Direct-Kommunikation zu überprüfen.

• Überprüfen Sie, ob das Solarladegerät in der GX-Geräteliste erscheint.

• Wenn es nicht in der Liste auftaucht, setzen Sie die TX-Anschlussfunktion in VictronConnect auf „Normale Kommunikation“.

Probleme mit dem VE.Direct TX-Anschluss

• Überprüfen Sie, ob die Einstellung „TX-Anschlussfunktion“ in VictronConnect der geplanten Anwendung entspricht.

• Prüfen Sie die Funktionalität des TX-Anschlusses mit einem digitalen TX-Ausgangskabel.

Probleme mit dem VE.Direct RX-Anschluss

• Überprüfen Sie, ob die Einstellung „RX-Anschlussfunktion“ in VictronConnect der geplanten Anwendung entspricht.

• Prüfen Sie die Funktionalität des RX-Anschlusses mit einem nicht invertierenden VE.Direct-Kabel zum ferngesteuerten Ein-/

Ausschalten.

8.9.3. VE.Smart Networking

Ein VE.Smart Netzwerk ist ein drahtloses Kommunikationsnetzwerk zwischen mehreren Victron-Produkten unter Verwendung von
Bluetooth. Bei Problemen mit einem VE.Smart-Netzwerk schlagen Sie im Handbuch zum VE.Smart-Networking nach.

8.10. Probleme mit dem Lastausgang

Wenn Sie Probleme mit dem Lastausgang haben, prüfen Sie die folgenden Gründe, die erklären könnten, warum er nicht wie
erwartet funktioniert:

• Schwellenwert für die Batteriespannung:

Der Lastausgang kann deaktiviert werden, um die Batterie zu schonen. Dies geschieht, wenn die Batteriespannung unter den
eingestellten Schwellenwert sinkt. Überprüfen Sie die Einstellungen der Batteriespannung und des Lastausgangs, die über
die Kurzschlussbrücke, die VictronConnect App oder das Display programmiert wurden. Dieses Verhalten ist normal und kein
Grund zur Sorge. Für weitere Informationen siehe Kapitel Einstellungen Lastausgang [25].

• Der (standardmäßige) BatteryLife-Algorithmus ist aktiviert:

Der Lastausgang kann in bestimmten Situationen deaktiviert werden, um die Batterie zu schonen. Allerdings würden Sie beim
Blick auf die Batteriespannung erwarten, dass der Lastausgang aktiv ist. Für weitere Informationen siehe Kapitel BatteryLife [8].

• Falsche Einstellung des Lastausgangs „Betriebsmodus“:

Stellen Sie sicher, dass in den Einstellungen der VictronConnect App der richtige Betriebsmodus ausgewählt ist. Siehe dazu
das Kapitel Einstellungen Lastausgang [25]. Beachten Sie, dass die Kurzschlussbrücke beim Umschalten des Betriebsmodus
der Last entfernt werden muss.

• Der Lastausgang wurde dauerhaft ein- oder ausgeschaltet:

Stellen Sie sicher, dass in den Einstellungen der VictronConnect App der richtige Betriebsmodus ausgewählt ist. Siehe dazu
das Kapitel Einstellungen Lastausgang [25].

• Verzögerung nach einer Einstellungsänderung:

Der Lastausgang schaltet sich möglicherweise vorübergehend aus, wenn die Einstellungen geändert werden. Es kann bis zu 2
Minuten dauern, bis der Lastausgang wieder aktiviert wird. Dieses Verhalten ist zu erwarten.

• Der Lastausgang ist nicht in der Lage, eine bestimmte Last zu betreiben:

Siehe dazu das Unterkapitel Lastausgang nicht in der Lage, Last zu betreiben [61].

• Es liegt ein falscher Lastausgangstrom oder eine falsche Leistungsanzeige vor:

Siehe dazu das Unterkapitel Lastausgang nicht in der Lage, Last zu betreiben [61].

8.10.1. Lastausgang nicht in der Lage, Last zu betreiben

Dies sind mögliche Gründe, warum der Lastausgang des Solarladegeräts möglicherweise nicht in der Lage ist, eine Last zu
betreiben:

• Die Last verbraucht übermäßig viel Strom

Der angeschlossene Last nimmt mehr Strom auf, als der Lastausgang liefern kann. Siehe „Maximaler unterbrechungsfreier
Lastnennstrom“ in Kapitel Technische Angaben [67].

Beachten Sie, dass der Nennstrom des Lastausgangs beim Modell 100/20 auf 1 A begrenzt ist, wenn es auf 36 V oder 48 V
konfiguriert ist.

Seite 61 Fehlerbehebung

Handbuch des MPPT-Solarladegeräts

• Die Last hat einen hohen Einschaltstrom
Einige Lasten mit hohem Einschaltstrom sind am besten direkt an die Batterie angeschlossen. In solchen Fällen steuert

der Lastausgang den Wechselrichter über ein Kabel zum ferngesteuerten Ein-/Ausschalten. Für weitere Informationen siehe
Kapitel Physischer Lastausgang [7].

• Die Last stellt einen Kurzschluss dar.
Am Lastausgang kann es zu einem Kurzschluss kommen, entweder aufgrund einer Fehlfunktion der Last oder aufgrund eines

Problems mit der Verkabelung des angeschlossenen Stromkreises. Es ist wichtig, dass das Solarladegerät im Falle eines
Kurzschlusses nicht beschädigt wird.

8.10.2. Falsche Anzeige des Lastausgangsstroms

Überprüfen Sie zur Fehlerbehebung des Lastausgangs Folgendes:

• Korrekte Stromanzeige:
Stellen Sie eine genaue Anzeige des Lastausgangs sicher, indem Sie alle Lasten an die positiven und negativen Klemmen des

Solarladegeräts anschließen (Bild A).

• Falsche Stromanzeige:
Schließen Sie das positive Kabel der Last nicht an den Lastausgang und das negative Kabel nicht an die Batterie an (Bild B).

Dies führt zu einer falschen Anzeige des Laststroms.

• Umgehung der Stromablesung:
Bestimmte große Lasten, insbesondere Wechselrichter, werden am besten direkt an die Batterie angeschlossen. Dies kann

jedoch zu einer unvollständigen Anzeige des Laststroms führen, da der Strom, der direkt zur an die Batterie angeschlossenen
Last fließt, nicht berücksichtigt wird (Bild C).

Um dies zu verhindern, sollten Sie einen Batteriemonitor in Ihr System integrieren. Der Batteriemonitor misst alle Ströme, die in
die Batterie einfließen oder sie verlassen, einschließlich der Ströme, die an direkt mit der Batterie verbundene Lasten geleitet
werden.

8.11. Verschiedene Probleme

In diesem Kapitel werden Probleme beschrieben, die im vorherigen Kapitel zur Fehlerbehebung nicht behandelt wurden.

8.11.1. Nur Spannungswerte, keine Strom- oder Leistungswerte

Dies betrifft nur einige 10 A- und 15 A-Modelle.

Wenn das Solarladegerät nur Spannungswerte anzeigt und Strom- und Leistungswerte auslässt, deutet dies darauf hin, dass
die Stromüberwachung umgangen wird, weil ein potenzieller PV-Minuspol fälschlicherweise an den Minuspol der Batterie
angeschlossen wurde.

Um dies zu beheben, stellen Sie sicher, dass Sie den Minuspol der PV-Anlage an die entsprechende Klemme und nicht an den
Minuspol der Batterie anschließen.

8.11.2. Keine Auswahl der Batteriespannung 36 V oder 48 V möglich

Nicht alle Solarladegeräte unterstützen Batteriesystemspannungen von 36 V oder 48 V.

Um die unterstützten Batteriespannungen zu bestätigen, lesen Sie das Kapitel Technische Angaben [67] oder prüfen Sie das
Auswahlmenü des Parameters „Batteriespannung“ in der VictronConnect App.

8.11.3. Kann nicht als DC/DC-Ladegerät oder Stromquelle betrieben werden

Vermeiden Sie die Verwendung des Solarladegeräts als DC-DC-Ladegerät (z. B. zum Laden einer 12 V-Batterie aus einer 24 V­Batteriebank). Der Anschluss einer Batterie an die PV-Klemmen kann unter bestimmten Betriebsbedingungen das Solarladegerät

Seite 62 Fehlerbehebung

Handbuch des MPPT-Solarladegeräts

beschädigen, was nicht durch die Gewährleistung abgedeckt ist. Verwenden Sie stattdessen ein spezielles DC-DC-Ladegerät
oder einen DC-DC-Konverter. Auf unserer Produktseite zum DC-DC-Konverter finden Sie eine umfassende Produktpalette.

Verwenden Sie das Solarladegerät auch nicht als Stromquelle ohne angeschlossene Batterien. Obwohl dieser Vorgang dem
Solarladegerät nicht schadet, kann es sein, dass es nicht alle Arten von Lasten unterstützt. Einige Lasten können funktionieren,
andere nicht, insbesondere bei niedrigem Laststrom, wo die Reaktion des Solarladegeräts zu langsam sein könnte, um eine
konstante Spannung aufrechtzuerhalten. Bitte beachten Sie, dass für solche Situationen keine Unterstützung angeboten wird.

8.11.4. Unterbrochenes Firmware-Update

Es besteht kein Grund zur Sorge, da eine unterbrochene Aktualisierung der Firmware wiederhergestellt werden kann. Versuchen
Sie einfach, die Firmware noch einmal zu aktualisieren.

8.11.5. Erdstrom

Wenn während des Normalbetriebs ein Erdstrom im System festgestellt wird, gehen Sie wie folgt vor:

• Überprüfen Sie zunächst gründlich alle an das System angeschlossenen Geräte und suchen Sie nach Erdungsfehlern.

• Überprüfen Sie als nächstes, wie viele Anschlüsse zur Erde das System aufweist. Es sollte nur ein einziger Punkt im System
mit der Erde verbunden sein. Dieser sollte sich an der Batterie befinden.

• Weitere Informationen zur Systemerdung finden Sie im Kapitel „Systemerdung“ im Buch „Wiring Unlimited“.

Beachten Sie, dass das Solarladegerät nicht isoliert ist und der Minuspol des PV-Eingangs auf demselben Potenzial liegt wie der
Minuspol des Batterieausgangs.

Seite 63 Fehlerbehebung

Handbuch des MPPT-Solarladegeräts

8.12. Fehlercode-Übersicht

Die Fehlercodes in den folgenden Unterkapiteln werden möglicherweise in der VictronConnect App, auf einem ferngesteuerten
Display oder einem angeschlossenen GX-Gerät angezeigt. Die aktuellste Fehlerübersicht finden Sie unter diesem Link: https://

www.victronenergy.com/live/mppt-error-codes.

Darüber hinaus verwendet das Solarladegerät spezifische LED-Anzeigen, um bestimmte Fehler anzuzeigen. Eine Übersicht über
diese LED-Codes finden Sie in der Victron Toolkit-App.

8.12.1. Fehler 1 – Zu hohe Batterietemperatur

Dieser Fehler wird automatisch zurückgesetzt, wenn die Batterietemperatur gesunken ist. Das Solarladegerät unterbricht den
Ladevorgang, um eine Beschädigung der Batterie zu vermeiden. Die Batterietemperatur kann von einem externen Sensor (wie
Smart Battery Sense oder BMV) empfangen oder vom Ladegerät gemessen werden, wenn diese Funktion verfügbar ist.

8.12.2. Fehler 2 - Zu hohe Batteriespannung

Dieser Fehler wird automatisch zurückgesetzt, wenn die Batteriespannung gefallen ist. Dieser Fehler kann auch auf andere
Ladeausrüstung, die mit der Batterie verbunden ist oder einen Defekt des Solarladegeräts zurückzuführen sein.

Dieser Fehler kann auch dann auftreten, wenn die Batteriespannung (12, 24, 48 V) auf eine niedrigere Spannung als die
angeschlossene Batterie eingestellt ist.

8.12.3. Fehler 17 – Solarladegerät überhitzt trotz reduziertem Ausgangsstrom

Dieser Fehler wird automatisch zurückgesetzt, wenn das Solarladegerät abgekühlt ist. Überprüfen Sie die Umgebungstemperatur
und prüfen Sie auf Hindernisse in der Nähe des Kühlelements.

8.12.4. Fehler 18 – Überstrom des Solarladegeräts

Dieser Fehler wird automatisch zurückgesetzt. Sollte der Fehler nicht automatisch zurückgesetzt werden, trennen Sie das
Solarladegerät von sämtlichen Stromquellen, warten Sie 3 Minuten und schalten Sie es wieder ein.

Mögliche Ursachen für einen Überstrom an den Batterieanschlüssen:

• Ein-/Ausschalten einer sehr großen Last auf der Seite der Batterie.

• Eine plötzliche Änderung der Bestrahlungsstärke, die eine vorübergehende Überlastung des Solarladegeräts verursacht.

• Überlastung des Wechselstromausgangs des Wechselrichters.

Mögliche Lösungen:

• Sorgen Sie, wenn möglich, für eine angemessene Kühlung des Geräts. Ein Kühlgerät kann mehr Strom aufnehmen.

• Reduzieren Sie die Last auf den Wechselrichter.

• Laden Sie die Batterie auf, bevor Sie den Wechselrichter benutzen. Bei höherer Batteriespannung wird für die gleiche Leistung
weniger Strom benötigt.

8.12.5. Fehler 20 – Maximale Konstantstromdauer überschritten

Der Schutz der maximalen Konstantstromdauer war eine Funktion, als die Solarladegeräte im Jahr 2015 (oder früher) neu auf
den Markt kamen. Diese Funktion ist nun entfernt worden.

Wenn Sie diesen Fehler sehen, aktualisieren Sie das Solarladegerät auf die neueste Firmware. Falls Sie nach der Aktualisierung
immer noch diesen Fehler angezeigt bekommen, führen Sie ein „Auf Standardeinstellungen zurücksetzen“ durch und
konfigurieren Sie dann das Solarladegerät neu.

8.12.6. Fehler 21 – Problem mit dem Stromsensor

Wenn Sie diesen Fehler sehen, aktualisieren Sie das Solarladegerät auf die neueste Firmware. Falls Sie nach der Aktualisierung
immer noch diesen Fehler angezeigt bekommen, führen Sie ein „Auf Standardeinstellungen zurücksetzen“ durch und
konfigurieren Sie dann das Solarladegerät neu.

Trennen Sie alle Drähte und schließen Sie dann alle Drähte wieder an, um das Solarladegerät zum Neustart zu zwingen. Stellen
Sie außerdem sicher, dass der Minuspol des Solarladegeräts (PV-Minuspol und Minuspol der Batterie) nicht das Solarladegerät
umgeht.

Dieser Fehler wird nicht automatisch zurückgesetzt.

Sollte der Fehler weiterhin bestehen, wenden Sie sich bitte an Ihren Händler, es könnte ein Materialfehler vorliegen.

Seite 64 Fehlerbehebung

Handbuch des MPPT-Solarladegeräts

8.12.7. Fehler 26 - Anschluss überhitzt

Überhitzte Stromklemmen, überprüfen Sie die Verkabelung, einschließlich des Typs der Verkabelung und der Art der Litzen
und/oder schrauben Sie sie ggf. fest.

Dieser Fehler wird automatisch zurückgesetzt.

8.12.8. Fehler 28 - Endstufenproblem

Dieser Fehler wird nicht automatisch zurückgesetzt.

Trennen Sie alle Leitungen und schließen Sie sie dann alle wieder an. Sollte der Fehler weiterhin bestehen, ist das Ladegerät
vermutlich defekt.

Bitte beachten Sie, dass dieser Fehler bereits in v1.36 eingeführt wurde. Wenn Sie also ein Update durchführen, könnte es so
aussehen, als ob das Firmware-Update dieses Problem verursacht hätte. Dies ist jedoch nicht der Fall. Das Solarladegerät hat
dann schon vor dem Update nicht mehr 100 % Leistung gebracht; das Update auf v1.36 oder später hat das Problem nur noch
sichtbarer gemacht. Das Gerät muss ersetzt werden.

8.12.9. Fehler 33 – PV-Überspannung

Dieser Fehler wird automatisch zurückgesetzt, nachdem die PV-Spannung wieder auf den sicheren Wert gefallen ist.

Dieser Fehler ist ein Hinweis darauf, dass die PV-Anlagenkonfiguration in Bezug auf die Leerlaufspannung für dieses Ladegerät
kritisch ist. Überprüfen Sie die Konfiguration und ordnen Sie die Paneele ggf. neu an.

Für weitere Informationen siehe Kapitel PV-Spannung zu hoch [52].

8.12.10. Fehler 38, 39 – Abschaltung des PV-Eingangs

Wenn diese Fehler angezeigt werden, wird der PV-Eingang intern kurzgeschlossen, um die Batterie vor Überladung zu schützen.
Bevor Sie mit der Fehlerbehebung beginnen, stellen Sie sicher, dass Sie eine Aktualisierung auf die neueste Firmware-Version
durchführen.

Mögliche Ursachen für das Auftreten dieses Fehlers:

• Der Parameter „Batteriespannung“ (12, 24, 36 oder 48 V) ist falsch eingestellt. Verwenden Sie die VictronConnect App, um den
Parameter „Batteriespannung“ korrekt einzustellen.

• Es ist ein weiteres Gerät an die Batterie angeschlossen, das mit einer höheren Spannung konfiguriert ist. Beispielsweise
wenn ein Wechselrichter/Ladegerät so konfiguriert ist, dass es einen Zellenausgleich bei 17 Volt vornimmt, während dies beim
Solarladegerät nicht der Fall ist.

Fehlerbehebung:

Fehler 38: Trennen Sie zunächst die Solarpaneele und dann die Batterie ab. Warten Sie 3 Minuten, schließen Sie dann zuerst

•
die Batterie und dann die Paneele wieder an.

• Fehler 39: Das Ladegerät nimmt den Betrieb automatisch wieder auf, sobald die Batteriespannung unter die eingestellte
Maximalspannung sinkt (normalerweise Ausgleichs- oder Konstantspannung). Es kann auch eine Minute dauern, bis der Fehler
zurückgesetzt wird.

• Sollte der Fehler weiterhin bestehen, ist das Solarladegerät vermutlich defekt.

8.12.11. Fehler 40 - PV-Eingang hat sich nicht abgeschaltet

Wenn das Solarladegerät nicht in der Lage ist, den PV-Eingang abzuschalten, geht es in einen sicheren Modus über, um die
Batterie vor Überladung oder einer Überspannung an den Batterieklemmen zu schützen. Dazu stoppt das Solarladegerät den
Ladevorgang und schaltet seinen eigenen Ausgang ab. Das Solarladegerät ist dann defekt.

8.12.12. Fehler 80 bis 88 – Abschaltung des PV-Eingangs

Wenn diese Fehler angezeigt werden, wird der PV-Eingang intern kurzgeschlossen, um die Batterie vor Überladung zu schützen.

Bevor Sie mit der Fehlerbehebung beginnen, stellen Sie sicher, dass Sie eine Aktualisierung auf die neueste Firmware-Version
durchführen.

Mögliche Ursachen für das Auftreten dieses Fehlers:

• Der Parameter „Batteriespannung“ (12, 24, 36 oder 48 V) ist falsch eingestellt. Verwenden Sie die VictronConnect App, um die
Batteriespannung korrekt einzustellen.

• Ein weiteres Gerät wird an die Batterie mit einer höheren Konfiguration der Ladespannung angeschlossen. Beispielsweise ist
ein MultiPlus für den Zellenausgleich bei 17 V konfiguriert, während das Solarladegerät nicht für den Zellenausgleich geladen
wird.

Seite 65 Fehlerbehebung

Handbuch des MPPT-Solarladegeräts

Fehlerbehebung:

• Stellen Sie sicher, dass auf dem Solarladegerät die neueste Firmware installiert ist.

• Fehler 80 bis 83: Trennen Sie zunächst die Solarpaneele und dann die Batterie ab und gehen Sie dann wie im Kapitel ???
beschrieben vor.

• Fehler 84 bis 87: Trennen Sie zunächst die Solarpaneele und die Batterie ab. Warten Sie 3 Minuten, schließen Sie dann zuerst
die Batterie und dann die Paneele wieder an.

• Sollte der Fehler weiterhin bestehen, ist das Solarladegerät vermutlich defekt.

8.12.13. Fehler 116 - Verlust der Kalibrierungsdaten

Wenn das Gerät nicht funktioniert und der Fehler 116 als aktiver Fehler angezeigt wird, ist das Gerät defekt. Wenden Sie sich an
Ihren Händler für einen Ersatz.

Wenn der Fehler nur in den Verlaufsdaten vorhanden ist und das Gerät normal arbeitet, kann dieser Fehler sicher ignoriert
werden. Erklärung: Beim ersten Einschalten im Werk hat das Gerät noch keine Kalibrierungsdaten und es wird ein Fehler 116
protokolliert. Offensichtlich hätte diese Meldung gelöscht werden müssen, aber anfangs verließen die Geräte das Werk noch mit
dieser Meldung in den Verlaufsdaten.

SmartSolar-Modelle (nicht die BlueSolar-Modelle): Das Upgrade auf die Firmware v1.4x ist unumkehrbar, Sie können nach dem
Upgrade auf v1.4x nicht zu einer älteren Firmware-Version zurückkehren. Das Zurücksetzen auf eine ältere Firmware ergibt den
Fehler 116 (Verlust der Kalibrierungsdaten), dies kann durch Neuinstallation der Firmware v1.4x behoben werden.

8.12.14. Fehler 117 – Inkompatible Firmware

Dieser Fehler zeigt an, dass eine Aktualisierung der Firmware nicht abgeschlossen wurde, so dass das Gerät nur teilweise
aktualisiert wurde. Mögliche Ursachen sind, dass sich das Gerät bei der Aktualisierung über Funk außerhalb der Reichweite
befindet, ein Kabel unterbrochen wurde oder die Stromversorgung während der Aktualisierung unterbrochen wurde.

Um dies zu beheben, müssen Sie die Aktualisierung erneut versuchen. Laden Sie die richtige Firmware für Ihr Gerät vom Victron

Professional-Portal herunter.

Sobald Ihr GX-Gerät an das VRM angeschlossen ist, können Sie eine ferngesteuerte Aktualisierung der Firmware mit dieser
Firmware-Datei durchführen. Verwenden Sie dazu die VRM-Website oder den Reiter VRM in VictronConnect. VictronConnect
kann auch zusammen mit der Firmware-Datei zur Aktualisierung über einen Bluetooth-Anschluss verwendet werden.

Die Vorgehensweise zum Hinzufügen der Datei zu VictronConnect und zum Starten der Aktualisierung wird hier beschrieben: 9.

Firware-Updates

8.12.15. Fehler 119 - Verlust der Einstellungsdaten

Das Ladegerät kann seine Konfiguration nicht lesen und wird angehalten. Dieser Fehler wird nicht automatisch zurückgesetzt.

Führen Sie die folgende Vorgehensweise aus, um die Funktion wiederherzustellen:

Fehlerbehebung:

• Setzen Sie es zunächst auf die Werkseinstellungen zurück. (klicken Sie oben rechts in Victron Connect auf die drei Punkte).

• Trennen Sie das Solarladegerät von allen Stromquellen.

• Warten Sie 3 Minuten und schalten Sie das Gerät erneut ein.

• Konfigurieren Sie das Ladegerät neu.

• Melden Sie dies Ihrem Victron-Händler und bitten Sie darum, die Angelegenheit an Victron weiterzuleiten. Dieser Fehler sollte
niemals auftreten. Geben Sie vorzugsweise die Firmware-Version und andere Besonderheiten an (VRM-URL, VictronConnect­Screenshots oder ähnliches).

Seite 66 Fehlerbehebung

Handbuch des MPPT-Solarladegeräts

9. Technische Angaben

9.1. Technische Daten 75/10, 75/15, 100/15 und 100/20

MPPT 75/10 MPPT 75/15 MPPT 100/15 MPPT 100/20

Batteriespannung (automatische
Auswahl)

12 V oder 24 V

Maximaler Batteriestrom 10 A 15 A 15 A 20 A

PV-Nennleistung, 12 V

PV-Nennleistung, 24 V

PV-Nennleistung, 48 V

Max. PV-Kurzschlussstrom

1a,b

1a,b

1a,b

145 W 220 W 220 W 290 W

290 W 440 W 440 W 580 W

- - - 1160 W

2

10 A 15 A 15 A 20 A

Automatische Lastabschaltung Ja

Maximale PV-Leerspannung 75 V 100 V

Spitzenwirkungsgrad 98 %

Eigenverbrauch 12 V: 20 mA / 24 V: 10 mA

Ladespannung
„Konstantspannung“

14,4 V / 28,8 V / 57,6 V (regulierbar)

„Erhaltungs“-Ladespannung 13,8 V / 27,6 V / 55,2 V (regulierbar)

Ausgleichs-Ladespannung

3

16,2 V / 32,4 V / 64,8 V (regulierbar)

Ladealgorithmus Mehrstufiger adaptiver oder benutzerdefinierter Algorithmus

Temperature compensation
(Temperaturkompensation)

12 V: -16 mV/°C / 24 V: -32 mV/°C / 48 V: -64 mV/°C

Unterbrechungsfreier/Laststrom 15 A

Abschalten der Last bei geringer
Spannung

Erneutes Verbinden der Last nach
niedriger Spannung

11,1 V / 22,2 V / 44,4 V oder 11,8 V / 23,6 V / 47,2 V oder BatteryLife-Algorithmus

13,1 V / 26,2 V / 52,4 V oder 14 V / 28 V / 56 V oder BatteryLife-Algorithmus

Schutz PV-Verpolung, Ausgangskurzschluss, Übertemperatur

Betriebstemperatur -30 °C bis +60 °C (volle Nennausgangsleistung bis zu 40 °C)

Feuchte 100 % nicht kondensierend

Maximale Höhe 5000 m (voller Nennausgang bis zu 2000 m)

Umgebungsbedingungen Innenbereich Typ 1, unkonditioniert

Verschmutzungsgrad PD3

Datenkommunikation

VE.Direct-Anschluss

Bluetooth, über die VictronConnect App

4

GEHÄUSE

Farbe Blau (RAL 5012)

Stromanschlüsse 6 mm² / AWG10

Schutzklasse IP43 (Elektronische Bauteile), IP22 (Anschlussbereich)

Gewicht 0,5 kg 0,6 kg 0,65 kg

Maße (H x B x T) 100 x 113 x 40 mm

100 x 113 x 50

mm

NORMEN

12 V, 24 V oder

12 V: 25 mA

24 V / 48 V: 15

12 V & 24 V: 20 A

48 V: 1 A

100 x 131 x 60

48 V

mA

mm

Seite 67 Technische Angaben

84.1

98.8

4(4x)

99.7

112.9

38.2

4.3

Rev00

Dimensions in mm

Dimension Drawing - MPPT 75/10 - 75-15

SCC010010050R

BlueSolar MPPT 75/10 Retail

SCC075010060R

SmartSolar MPPT 75/10 Retail

SCC075015060R

SmartSolar MPPT 75/15 Retail

D

E

F

C

1

2

3

4

B

A

3

2

1

5

C

D

4

6

7

8

A

B

8

7

6

5

F

E

SCC010015050R

BlueSolar MPPT 75/15 Retail

Handbuch des MPPT-Solarladegeräts

MPPT 75/10 MPPT 75/15 MPPT 100/15 MPPT 100/20

Sicherheit EN/IEC 62109-1 / UL 1741 / CSA C22.2 NO.107.1-16

1A) Das Solarladegerät begrenzt die Eingangsleistung, wenn eine höhere PV-Leistung angeschlossen wird.

1b) Die PV-Spannung muss mindestens die Höhe von Vbat + 5 V erreichen, damit der Regler den Betrieb aufnimmt. Danach
liegt der Mindestwert der PV-Spannung bei Vbat + 1 V.

2) Ein höherer Kurzschlussstrom kann bei verpoltem Anschluss der PV-Anlage das Solarladegerät beschädigen.

3) Der Zellenausgleich ist standardmäßig deaktiviert.

4) Für weitere Informationen zur Datenkommunikation siehe das Papier zur Datenkommunikation im Bereich Technische

Daten auf unserer Website.

9.2. Maßzeichnungen

9.2.1. Maße 75/10 und 75/15

Seite 68 Technische Angaben

9.2.2. Maße 100/15

84.1

98.8

R2(4x)

100.7

46.9

2.0

113.9

Rev00

Dimensions in mm

Dimension Drawing - MPPT 100/15

SCC110015060R

SmartSolar MPPT 100/15 Retail

D

E

F

C

1

2

3

4

B

A

3

2

1

5

C

D

4

6

7

8

A

B

8

7

6

5

F

E

SCC010015200R

BlueSolar MPPT 100/15 Retail

98.6 91.7

64

131

118.6

54

18.8

3.7

A

5

R2.5

6.2

DETAIL

A

SCALE

2 : 1

Rev02

Dimensions in mm

Dimension Drawing - SmartSolar charge controller

SCC110020160R

SmartSolar MPPT 100/20_48V Retail

SCC110020060R

SmartSolar MPPT 100/20 Retail

SCC110020070R

BlueSolar MPPT 100/20 Retail

SCC110020170R

BlueSolar MPPT 100/20_48V Retail

D

E

F

C

1

2

3

4

B

A

3

2

1

5

C

D

4

6

7

8

A

B

8

7

6

5

F

E

Handbuch des MPPT-Solarladegeräts

9.2.3. Maße 100/20

Seite 69 Technische Angaben
