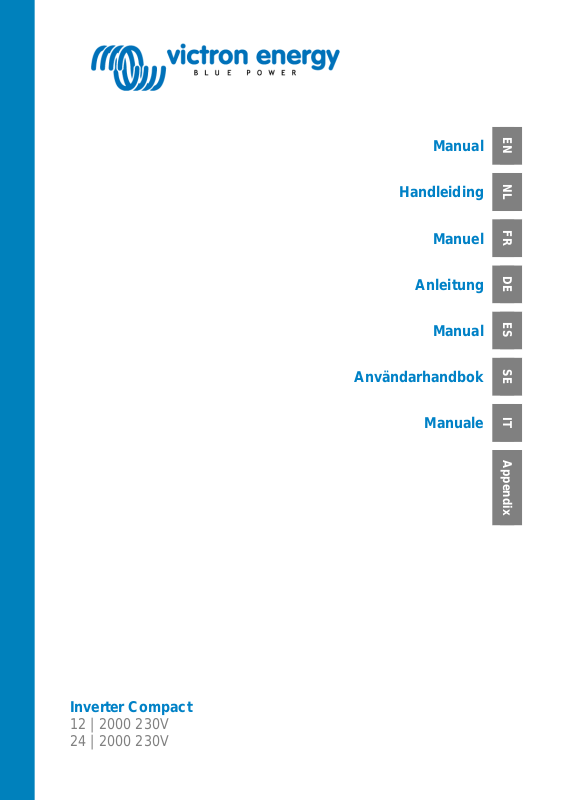

VICTRON Inverter Compact User guide

Manual

EN

Handleiding

NL

Manuel

FR

Anleitung

DE

Manual

ES

Användarhandbok

SE

Manuale

IT

Appendix

Inverter Compact

12 | 2000 230V
24 | 2000 230V

1

EN

NL

FR

DE

ES

SE

IT

Appendix

1. SAFETY INSTRUCTIONS

General

Please familiarize yourself with the safety features and instructions by first reading the
documentation supplied with this product before using the equipment. This product has
been designed and tested in accordance with international standards. The equipment
must be used exclusively for the purpose for which it was designed.

WARNING: ELECTRIC SHOCK HAZARD.

The product is used in conjunction with a permanent energy source (battery). Input and/or
output terminals may still be dangerously energized, even when the equipment is
switched off. Always switch off the AC supply and the battery before carrying out
maintenance or servicing the product.

The product has no internal user-serviceable components. Do not remove the front plate
or operate the product if any panels have been removed. All servicing must be undertaken
by qualified personnel.

Never use the product where there is a risk of gas or dust explosions. Consult the battery
manufacturer's information to ascertain that the product is intended for use in conjunction
with the battery. Always comply with the battery manufacturer's safety instructions.

WARNING: Do not lift heavy loads without assistance.

Installation

Read the installation instructions in the installation manual before installing the
equipment.

This is a Safety Class I product (supplied with a protective grounding terminal). The
chassis must be grounded. A grounding point is located on the outside of the product.
Whenever it is likely that the grounding protection has been damaged, the product must
be turned off and secured against unintended operation; please contact qualified service
staff.

Ensure that the DC and AC input cables are fused and fitted with circuit breakers. Never
replace a safety component with a different type. Consult the manual to determine the
correct component.

Before applying power, ensure that the available power source matches the configuration
settings of the product as described in the manual.

Ensure that the equipment is used under the correct ambient conditions. Never operate
the product in a wet or dusty environment. Ensure there is adequate free space for
ventilation around the product and check that the ventilation vents are not blocked.

Ensure that the required system voltage does not exceed the product's capacity.

2

Transport and Storage

Ensure that the mains power and battery leads have been disconnected before storing or
transporting the product.

No liability can be accepted for any transport damage if the equipment is shipped in non­original packaging.

Store the product in a dry environment; the storage temperature must be between -20 °C
and 60 °C.

Consult the battery manufacturer's manual in respect of transport, storage, charging,
recharging and disposal of the battery.

3

EN

NL

FR

DE

ES

SE

IT

Appendix

2. DESCRIPTION

2.1 General

SinusMax - Superior engineering

Developed for professional duty, the range of inverters is suitable for the widest range of
applications. The design criteria have been to produce a true sine wave inverter with
optimised efficiency but without compromise in performance. Employing hybrid HF
technology, the result is a top-quality product with compact dimensions, light in weight
and capable of supplying power, problem-free, to any load.

Extra start-up power

A unique feature of the SinusMax technology is very high start-up power. Conventional
high frequency technology does not offer such extreme performance. These inverters,
however, are well suited to power up difficult loads such as compressors, electric motors
and similar appliances.

Parallel and 3-phase operation capability

Up to 6 inverters can operate in parallel to achieve higher power output.
Operation in 3-phase configuration is also possible.

To transfer the load to another AC source: the automatic transfer switch

If an automatic transfer switch is required, we recommend to using the MultiPlus or
Quattro instead. The switch is included in these products and the charger function of the
MultiPlus/Quattro can be disabled. Computers and other electronic equipment will
continue to operate without disruption because the MultiPlus/Quattro features a very short
switchover time (less than 20 milliseconds).

Programmable relay

The Inverter is equipped with a programmable relay, which by default is set as an alarm
relay. The relay can be programmed for all kinds of other applications however, for
example as a starter relay for a generating set.

Programmable with DIP switches, VE.Net panel or personal computer

The Inverter is supplied ready for use. Three features are available for changing certain
settings if desired:

- The most important settings can be changed in a very simple manner, using DIP
switches.

- All settings, with exception of the programmable relay, can be changed with a VE.Net
panel.

- All settings can be changed with a PC and free of charge software, downloadable from
our website www.victronenergy.com.

4

3. OPERATION

3.1 On/Off Switch

When switched to “on”, the product is fully functional. The inverter will come into operation
and the LED “inverter on” will light up.

3.2 Remote control

Remote control is possible with a simple on/off switch or with a Inverter Control panel.

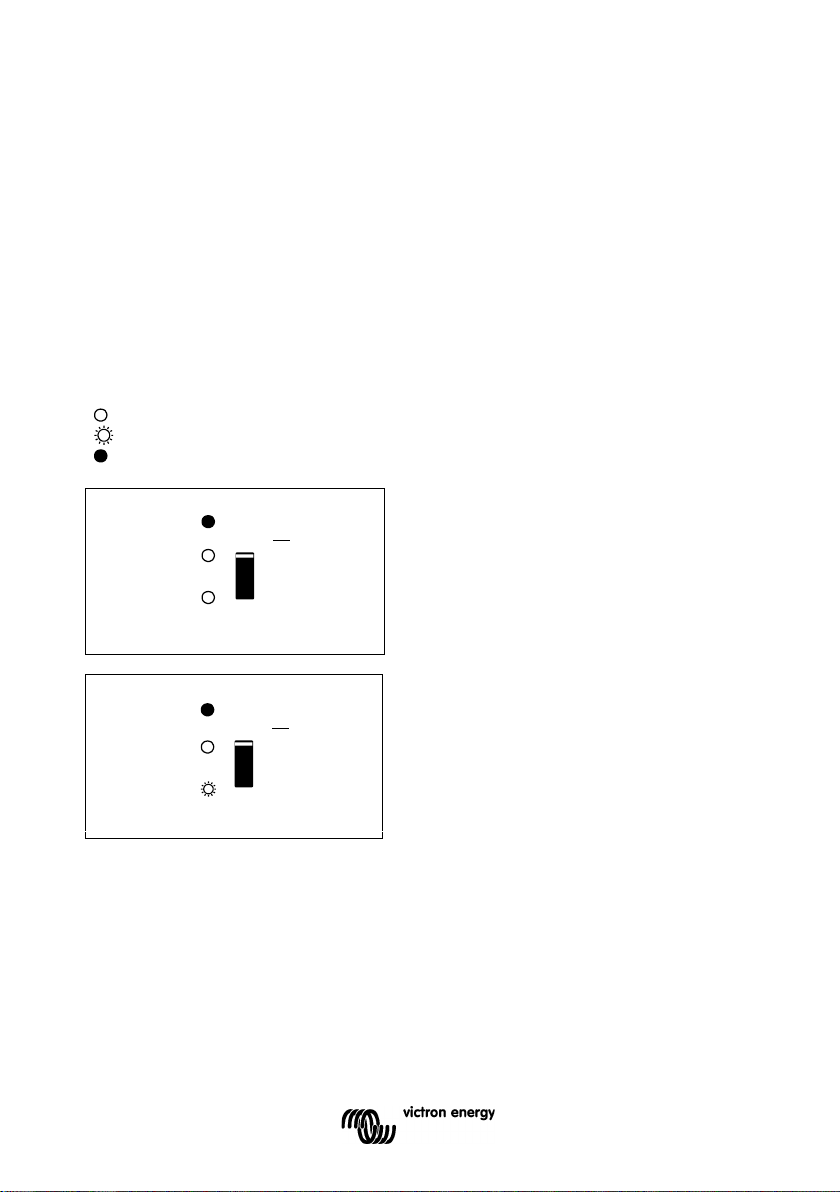

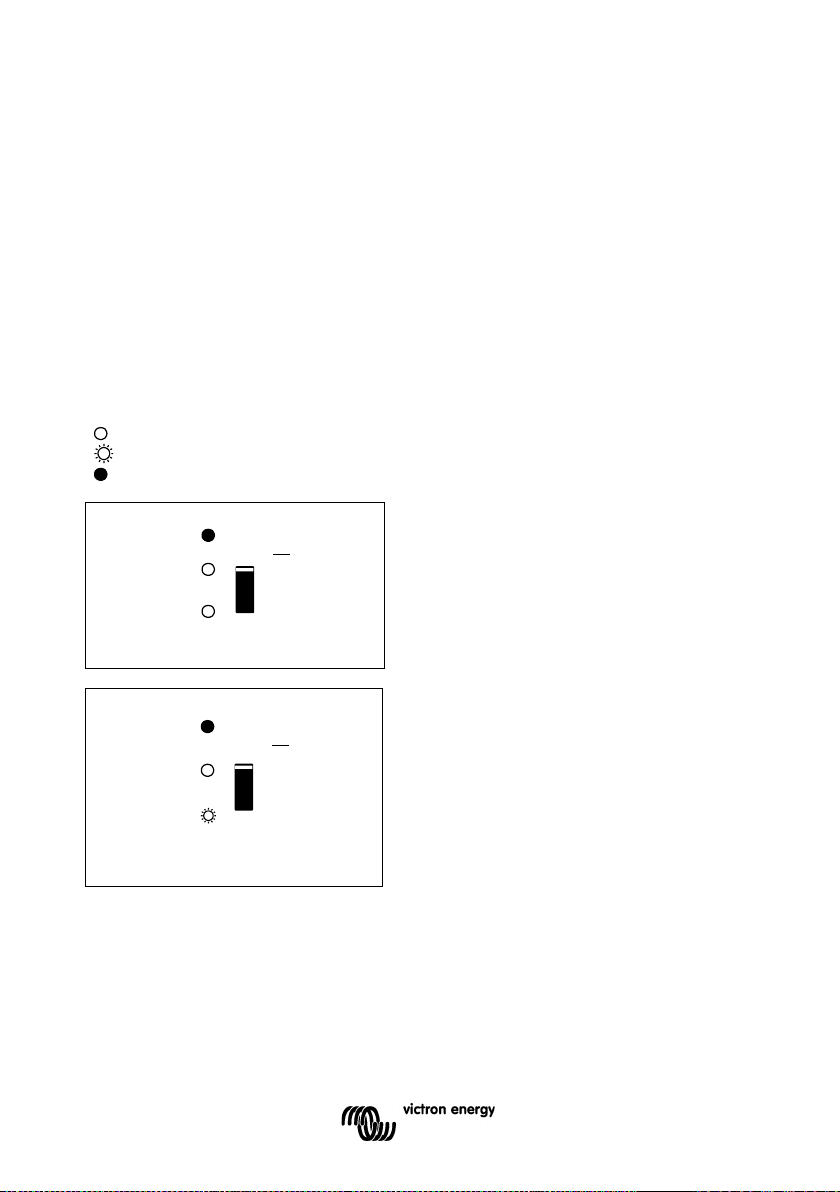

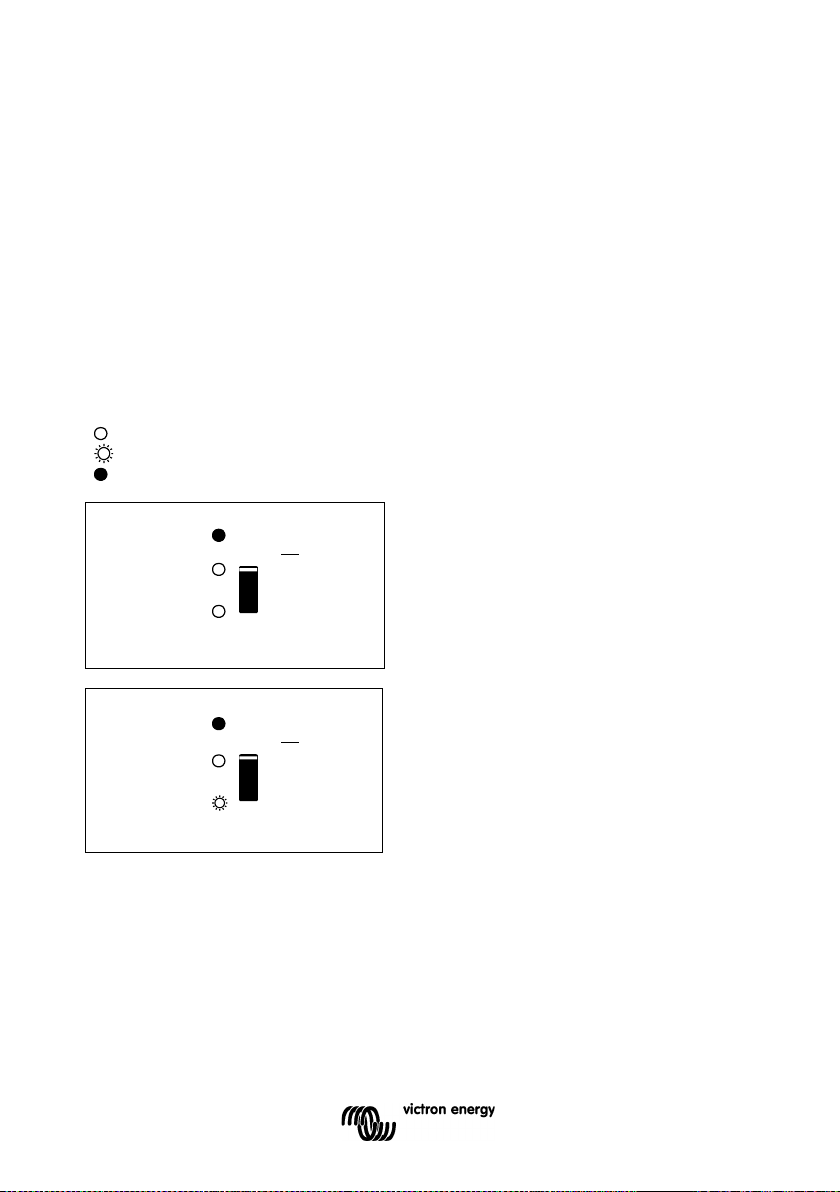

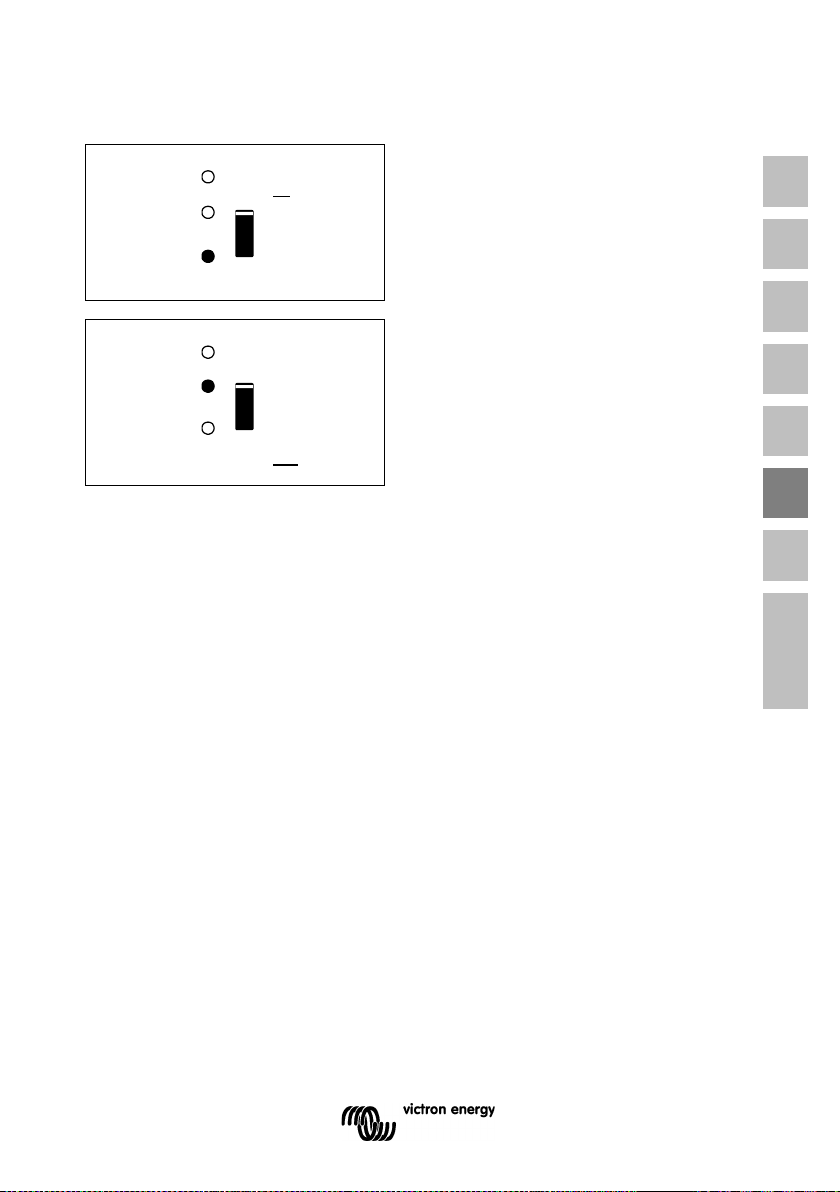

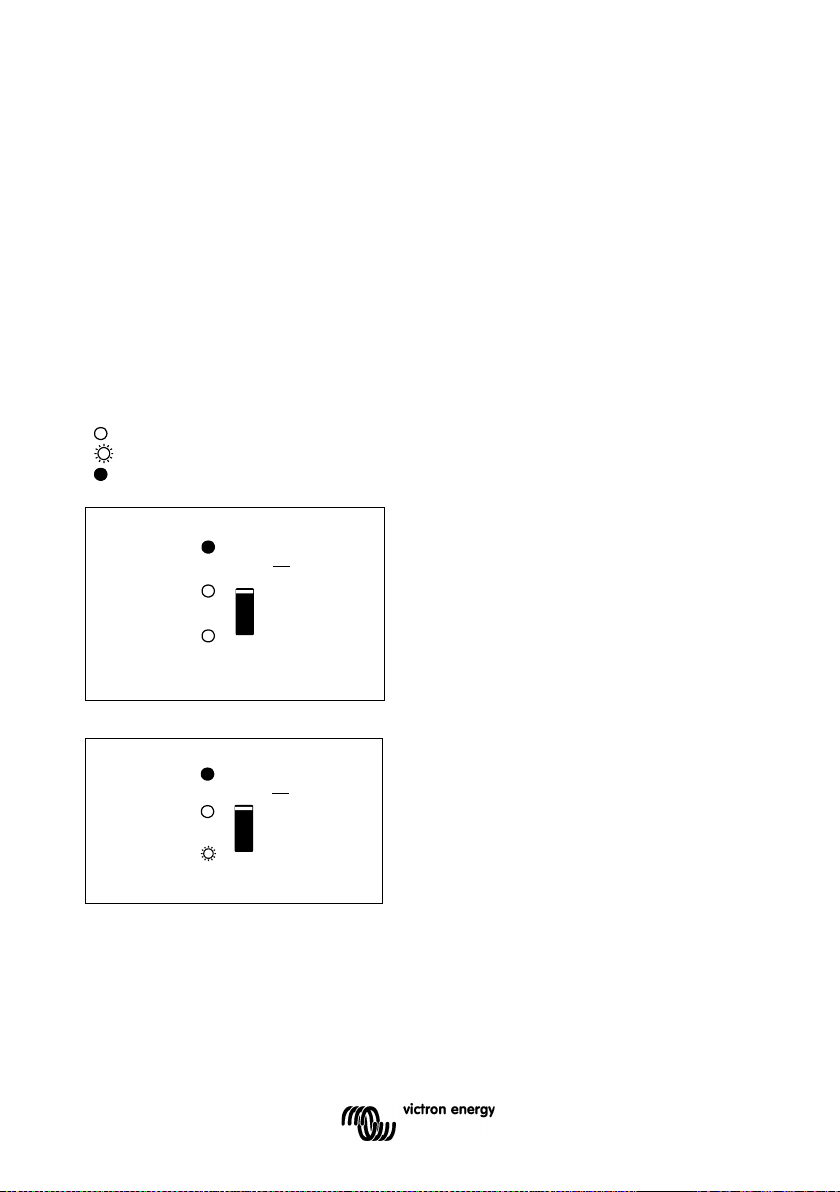

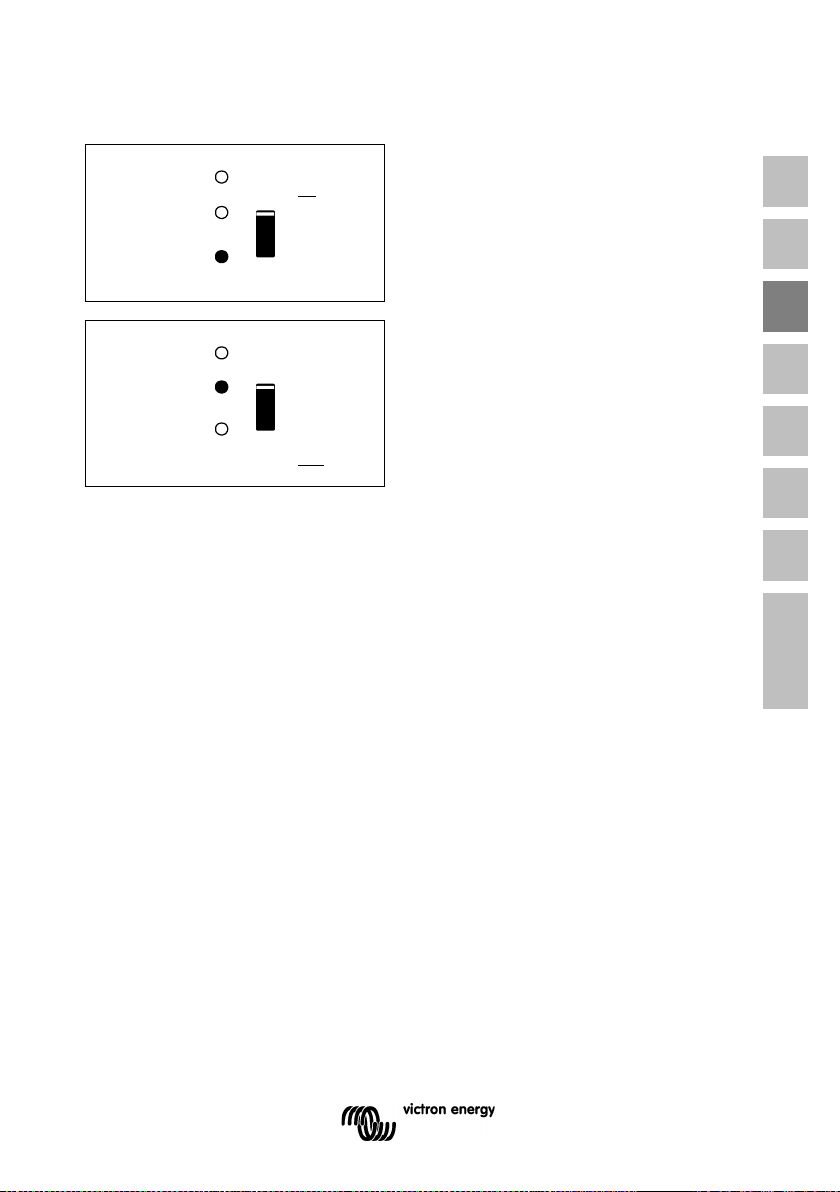

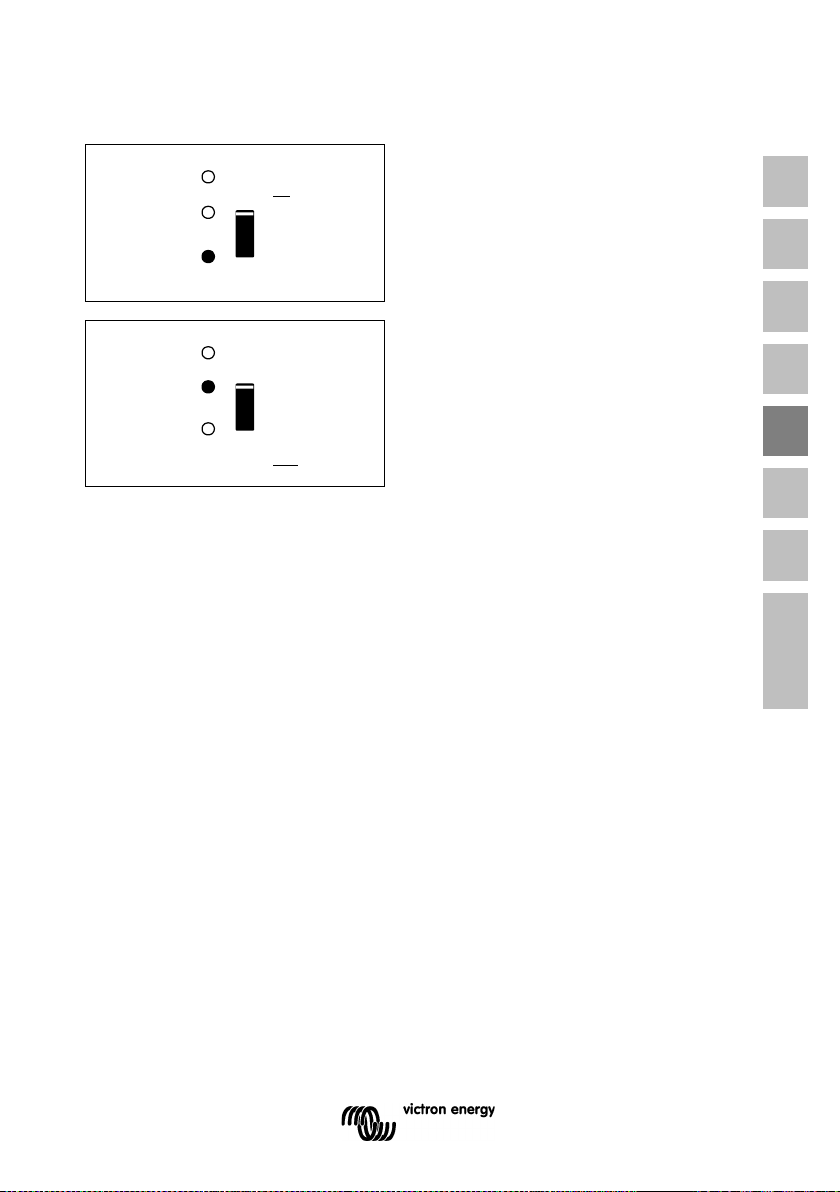

3.3 LED Indications

LED off

LED flashes

LED illuminated

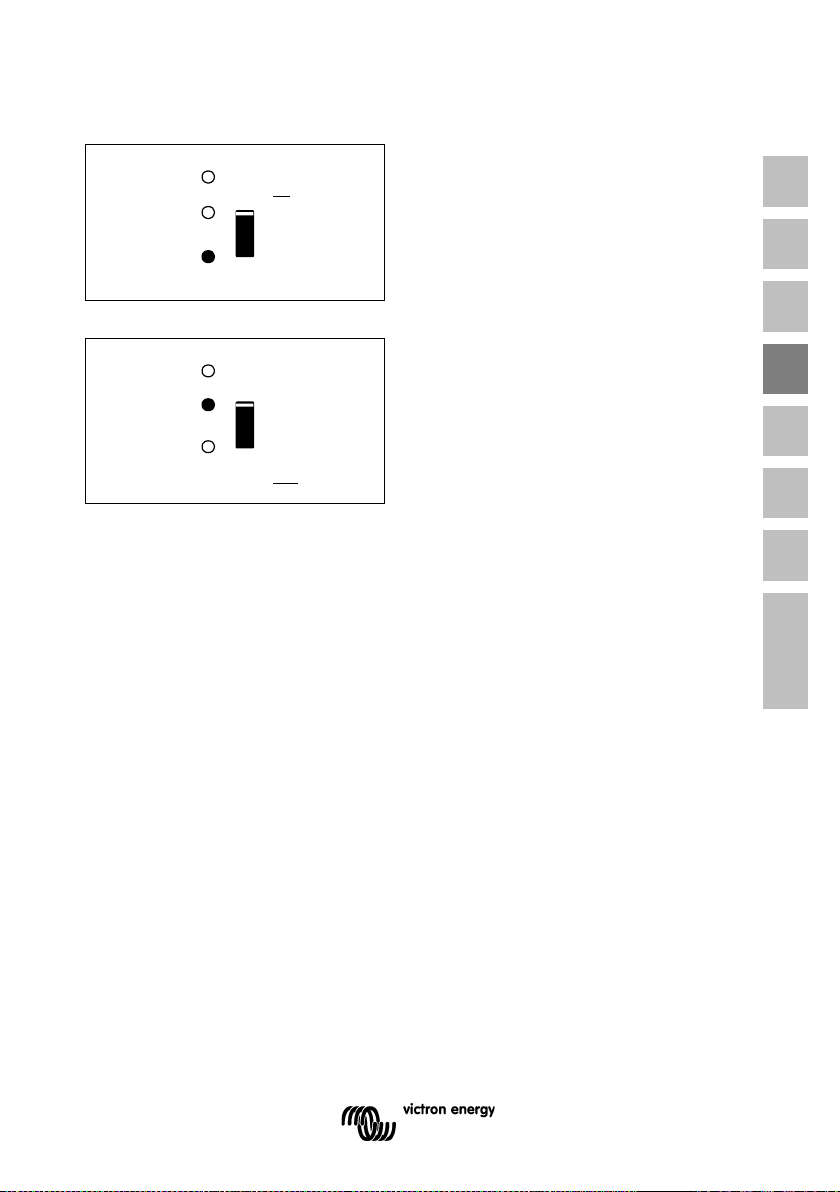

The inverter is switched on and supplies
power to the load. Battery operation.

inverter

on

eco mode

off

alarm

eco

The inverter is switched on and supplies
power to the load.
Pre alarm: overload, or
battery voltage low, or
inverter temperature high

inverter

on

eco mode

off

alarm

eco

5

EN

NL

FR

DE

ES

SE

IT

Appendix

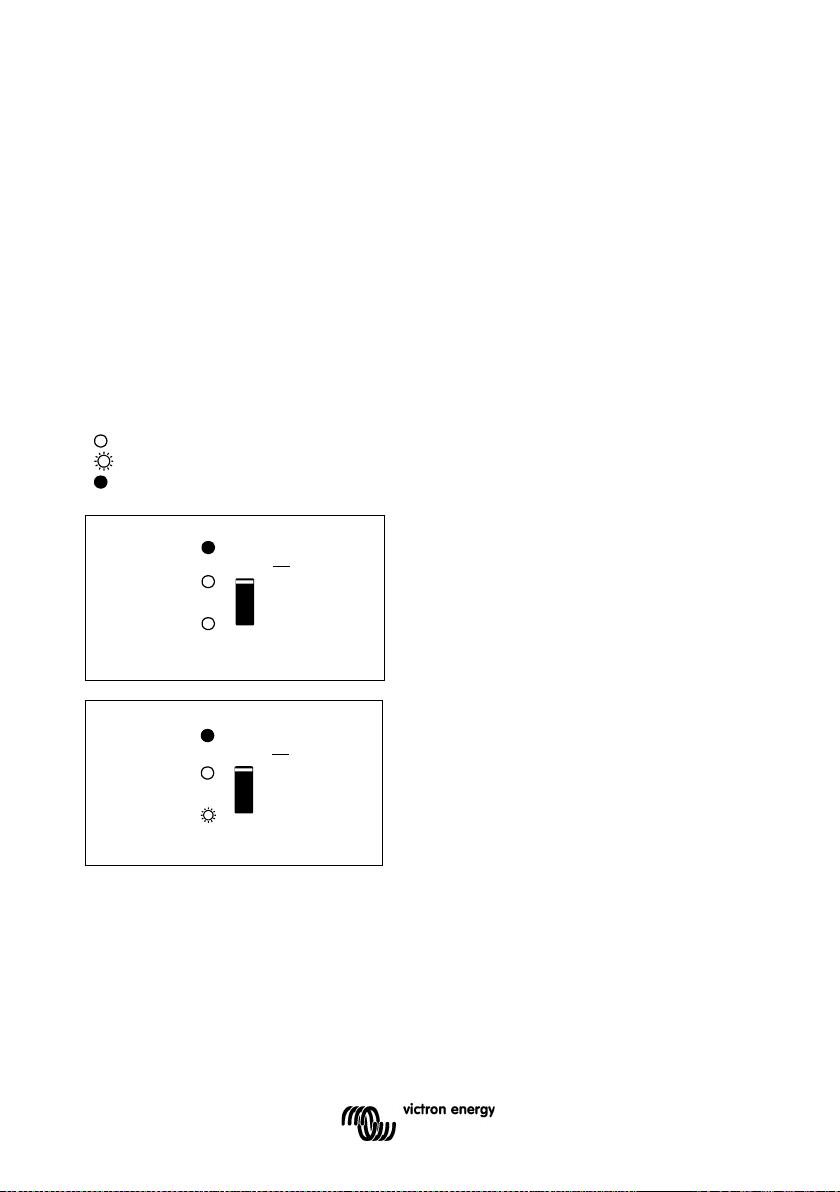

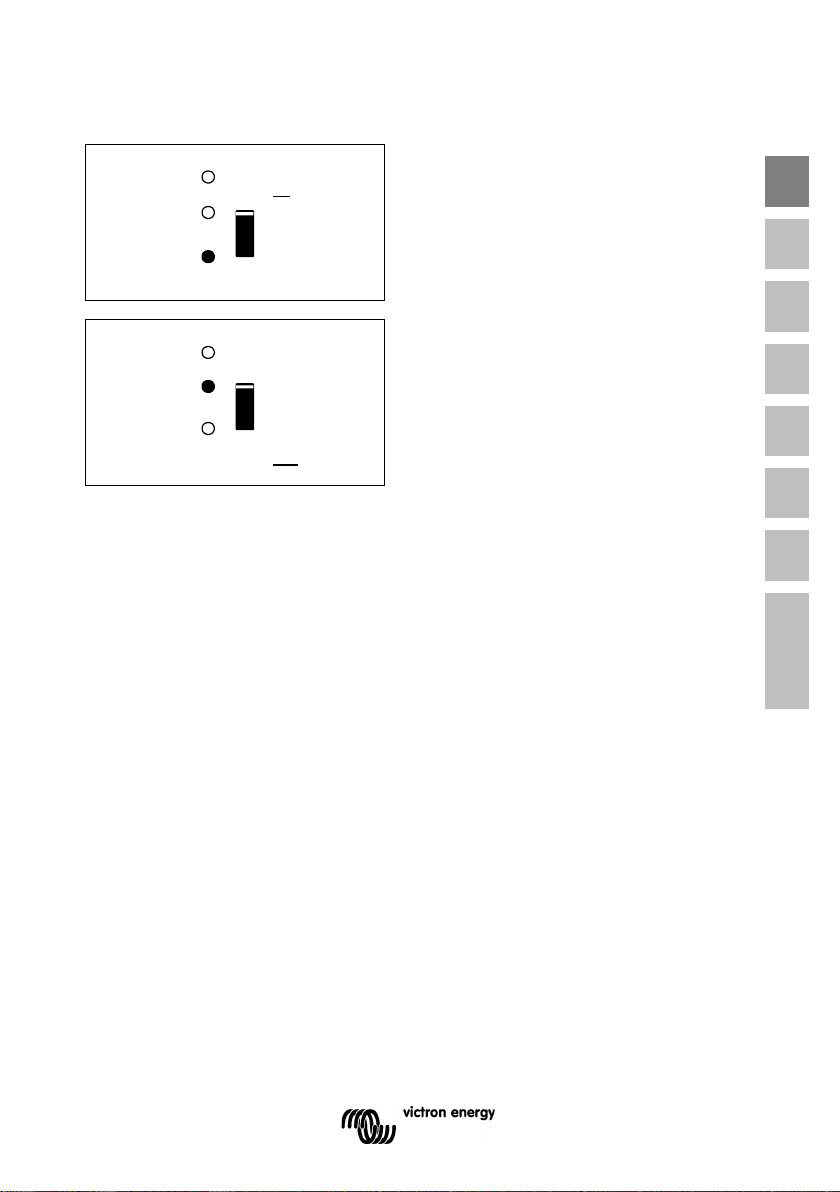

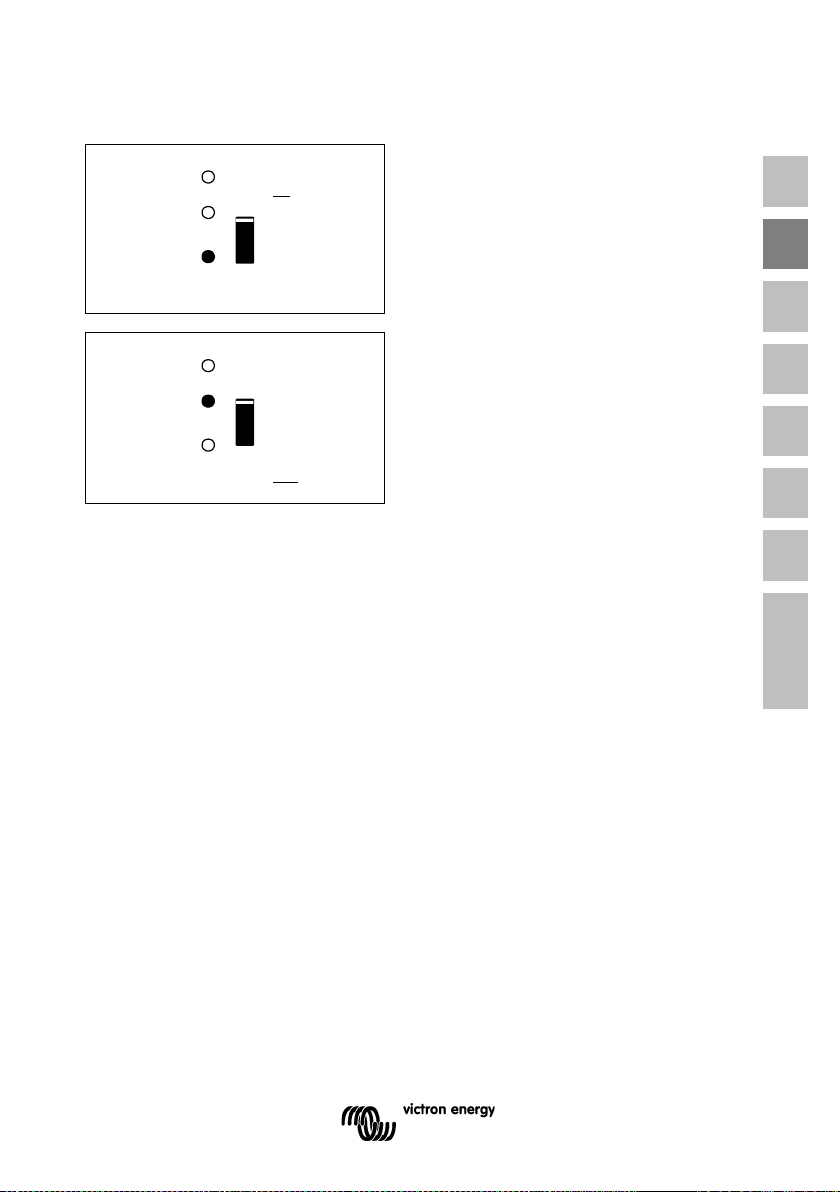

The inverter is switched off.
Alarm: overload, or
battery voltage low, or
inverter temperature high, or
DC ripple voltage on battery
terminal was too high.

inverter

on

eco mode

off

alarm

eco

The inverter is switched on “eco mode”
and supplies power to the load.

inverter

on

eco mode

off

alarm

eco

6

4. INSTALLATION

4.1 Location

The product must be installed in a dry and well-ventilated area, as close as possible to
the batteries. There should be a clear space of at least 10cm around the appliance for
cooling.

Excessively high ambient temperature will result in the following:
Reduced service life.
Reduced charging current.
Reduced peak capacity, or shutdown of the inverter.
Never mount the appliance directly above the batteries.

The product is suitable for wall mounting. For mounting see appendix A.
The appliance can be mounted horizontally as well as vertically; vertical mounting is
preferable. The vertical position offers optimum cooling.

Try and keep the distance between the product and the battery to a minimum in order to
minimize cable voltage losses.

For safety purposes, this product should be installed in a heat-resistant
environment if it is used with equipment where a substantial amount of
power is to be converted. You should prevent the presence of e.g.
chemicals, synthetic components, curtains or other textiles, etc., in the
immediate vicinity.

This product should be installed by a qualified electrician.

The interior of the product must remain accessible after installation.

7

EN

NL

FR

DE

ES

SE

IT

Appendix

4.2 Connection of Battery cables

In order to fully utilize the full capacity of the product, batteries with sufficient capacity and
battery cables with sufficient cross section should be used. See table.

24/2000

12/2000

Recommended
cross section (mm2)

→ 6 m

50

70

24/2000

12/2000

Recommended
battery capacity (Ah)

200 – 500

350 – 1000

Remark: Internal resistance is the important factor when working with low-capacity

batteries. Please consult your supplier or the relevant sections of our book “electricity on
board”, downloadable from our website.

Procedure

Proceed as follows to connect the battery cables:

Connect the battery cables: the + (red) and the - (black), to the battery see appendix A.
Reverse polarity connection (+ to – and – to +) will cause damage to the product. (Safety
fuse inside the Inverter Compact can be damaged)
Secure the nuts tightly in order to reduce the contact resistance as much as possible.

Use an insulated box spanner in order to avoid shorting the battery.
Avoid shorting the battery cables.

8

4.3 Connection of the AC cabling

This is a Safety Class I product (supplied with a protective grounding
terminal).

The neutral wire of the AC output of this inverter is connected to
the chassis.

This is to ensure proper functioning of a GFCI (or RCCB) to be installed
in the AC output of the Inverter.
The chassis of the product must be connected toground, to the frame (of
a vehicle) or the ground plate or hull (of a boat).

Procedure

The terminal points are indicated clearly. From left to right: “PE” (earth), “L” (phase) and
“N” (neutral).

4.4 Optional Connections

A number of optional connections are possible:

4.4.1 Remote on/off switch & remote Control panel

The product can be remotely controlled in two ways.

- With an external switch (connection terminal H, see appendix A). Operates only if the

switch on the Inverter is set to “on”.

- With a Inverter Control panel (connected to one of the two RJ45 sockets C, see appendix

A). Operates only if the switch on the inverter is set to “on”.

Only one remote control can be connected, i.e. either a switch or a remote control
panel.

4.4.2. Programmable relay

The inverters are equipped with a multi-functional relay that by default is programmed as
an alarm relay. (VEConfigure3 software needed to change relay functionality).

Near the connection terminals an LED illuminates when the relay is activated (refer to S,
see appendix A).

9

EN

NL

FR

DE

ES

SE

IT

Appendix

4.4.3 Parallel Connection

The inverters can be connected in parallel with several identical devices. To this end, a
connection is established between the devices by means of standard RJ45 UTP cables.
The system (one or more inverters plus optional control panel) will require subsequent
configuration (see Section 5).
In the event of connecting inverters in parallel, the following requirements must be met:

- A maximum of six units connected in parallel.

- Only identical devices may be connected in parallel.

- The DC connection cables to the devices must be of equal length and cross-section.

- If a positive and a negative DC distribution point is used, the cross-section of the connection between

the batteries and the DC distribution point must at least equal the sum of the required cross-sections
of the connections between the distribution point and the inverters.

- Place the inverters close to each other, but allow at least 10 cm for ventilation purposes under, above

and beside the units.

- UTP cables must be connected directly from one unit to the other (and to the remote panel).

Connection/splitter boxes are not permitted.

- Only one remote control means (panel or switch) can be connected to the system.

4.4.4 Three-phase operation

The Inverter can also be used in 3-phase wye (Y) configuration. To this end, a connection
between the devices is made by means of standard RJ45 UTP cables (the same as for
parallel operation). The system (Inverters plus an optional control panel) will require
subsequently configuration (see Section 5).
Pre-requisites: see Section 4.4.3.
Note: the Inverter is not suitable for 3-phase delta (Δ) configuration.

10

5. CONFIGURATION

5.1 Standard settings: ready for use

On delivery, the inverter is set to standard factory values. In general, these settings are
suitable for stand-alone operation.

Standard factory settings
Inverter frequency 50 Hz
Inverter voltage 230 VAC
Stand-alone / parallel / 3-phase stand-alone
Search mode off
Programmable relay alarm function

5.2 Explanation of settings

Inverter frequency

Output frequency
Adjustability: 50 Hz; 60 Hz

Inverter voltage

Adjustability: 210 – 245 V

Stand-alone / parallel operation / 2-3 phase setting

Using several devices, it is possible to:

- Increase total inverter power (several devices in parallel).

- Create a split-phase system.

- Create a 3-phase system.

The standard product settings are for standalone operation. For parallel, three phase or
split phase operation see section 4.4.3 and 4.4.4.

Settings may only be changed by a qualified engineer.
Carefully read the instructions before changes are made.
Batteries should be placed in a dry and well-ventilated area during charging.

11

EN

NL

FR

DE

ES

SE

IT

Appendix

Search Mode (Applicable in stand-alone configuration only)

If search mode is “on”, the power consumption in no-load operation is decreased by approx.
70 %. In this mode the Compact, when operating in inverter mode, is switched off in case
of no load or very low load, and switches on every two seconds for a short period. If the
output current exceeds a set level, the inverter will continue to operate. If not, the inverter
will shut down again.
The Search Mode can be set with a DIP switch.
The Search Mode “shut down” and “remain on” load levels can be set with VEConfigure3.
The standard settings are:
Shut down: 40 Watt (linear load).
Turn on: 100 Watt (linear load).

AES (Automatic Economy Switch)

Instead of the search mode, the AES mode can also be chosen (with help of VEConfigure3
only).
If this setting is turned “on”, the power consumption in no-load operation and with low loads
is decreased by approx. 20 %, by slightly “narrowing” the sinusoidal voltage.
Not adjustable with DIP switches.
Applicable in stand-alone configuration only.

Programmable relay

By default, the programmable relay is set as an alarm relay, i.e. the relay will de-energise
in the event of an alarm or a pre-alarm (inverter almost too hot, ripple on the input almost
too high, battery voltage almost too low).
Not adjustable with DIP switches.
Near the connection terminals an LED illuminates when the relay is activated (refer to S,
see appendix A).

12

5.3 Configuration by computer

All settings can be changed by means of a computer or with a VE.Net panel (except for
the multi-functional relay and the VirtualSwitch when using VE.Net).
Some settings can be changed with DIP switches (see Section 5.2).

For changing settings with the computer, the following is required:

- VEConfigure3 software: can be downloaded free of charge at www.victronenergy.com.

- A MK3-USB (VE.Bus to USB) interface.

Alternatively, the Interface MK2.2b (VE.Bus to RS232) can be used (RJ45 UTP cable
needed).

5.3.1 VE.Bus Quick Configure Setup

VE.Bus Quick Configure Setup is a software program with which one Compact unit or

systems with a maximum of three Compact units (parallel or three phase operation) can
be configured in a simple manner. VEConfigure3 forms part of this program.
The software free can be downloaded free of charge at www.victronenergy.com.

5.3.2 VE.Bus System Configurator

For configuring advanced applications and/or systems with four or more inverters,
VE.Bus System Configurator software must be used. The software can be downloaded
free of charge at www.victronenergy.com. VEConfigure3 forms part of this program.

5.4 Configuration with a VE.Net panel

To this end, a VE.Net panel and the VE.Net to VE.Bus converter are required.
With VE.Net you can set all parameters, with the exception of the multi-functional relay
and the VirtualSwitch.

13

EN

NL

FR

DE

ES

SE

IT

Appendix

5.5 Configuration with DIP switches

Some settings can be changed with DIP switches
Procedure:

a) Turn the Compact on, preferably without load.
b) Set the dipswitches as required.
c) Store the settings by moving Dip switch 8 to “on” and back to “off”.

5.5.1. DIP switch 1 and 2

Default setting: to operate the product with the “On/Off/Charger Only” switch
ds 1: “off”
ds 2: “on”

The default setting is required when using the “On/Off/Charger Only” switch in the front
panel. This setting should also be used in setups with a GX device or VE.Bus Smart
dongle when no additional Digital Multi Control panel or VE.Bus BMS is connected.
When a Digital Multi Control panel or a VE.Bus BMS is included please refer to the
settings below.

Setting for remote operation with a Multi Control Panel or a VE.Bus BMS:

ds 1: “on”
ds 2: “off”

This setting is required when a Multi Control Panel and/or a VE.Bus BMS is connected.
The Multi Control panel must be connected to one of the two RJ45 sockets B, see
appendix A.

Setting for remote operation with a 3-way switch:

ds 1: “off”
ds 2: “off”

This setting is required when a 3-way switch is connected.
The 3-way switch must be wired to terminal L, see appendix A.

Only one remote control can be connected, i.e. either a switch or a remote control
panel.
In both cases the switch on the product itself should be “on”.

14

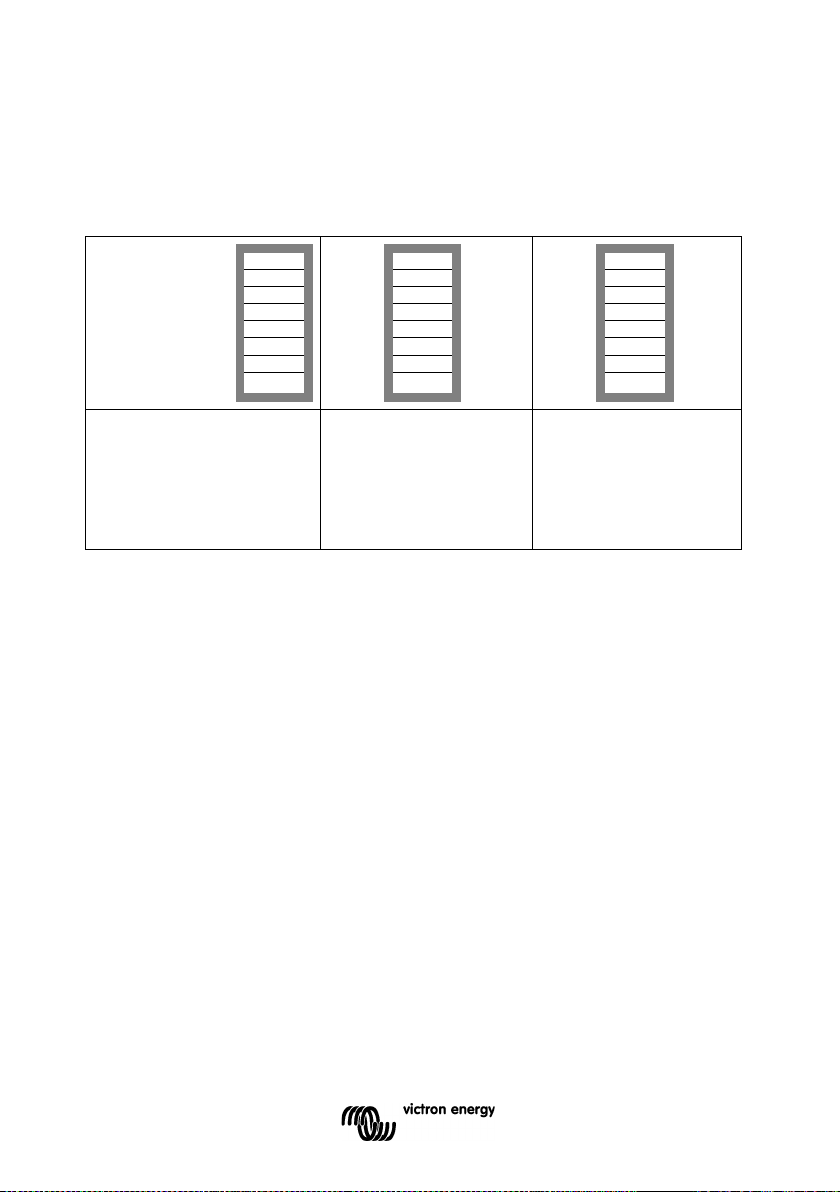

5.5.2 Exemplary settings

Example 1 is the factory setting (since factory settings are entered by computer, all DIP
switches of a new product are set to “off”, except for DS-2).

DS-1 Panel option

off DS-2 Panel option

on

DS-3 Not used

DS-4 Not used

DS-5 Frequency

DS-6 Search mode

off DS-7 Not used

DS-8 Store setting

→

←

DS-1

off DS-2 on

DS-3

DS-4

DS-5

off DS-6

off DS-7

DS-8

→

←

DS-1 on

DS-2

off DS-3

DS-4

DS-5 on

DS-6 on

DS-7

DS-8

→

←

Example 1: (factory setting)
1 No panel connected
2 No panel connected
5 Frequency: 50 Hz
6 Search mode off
8 store setting: off→ on→ off

Example 2
1 No panel connected
2 No panel connected
5 Frequency: 50 Hz
6 Search mode off
8 store setting: off→ on→ off

Example 3
1 Panel connected
2 Panel connected
5 Frequency: 60 Hz
6 Search mode on
8 store setting: off→ on→ off

Store the settings (DS3-DS7) by changing switch ds-8 from off to on, and then back to
off.
The LED’s “Inverter” and “eco mode” and “alarm” will flash four times to indicate
acceptance of the settings.

15

EN

NL

FR

DE

ES

SE

IT

Appendix

6. MAINTENANCE

The Compact does not require specific maintenance. It will suffice to check all
connections once a year. Avoid moisture and oil/soot/vapours, and keep the device clean.

7. TROUBLE SHOOTING TABLE

Proceed as follows for quick detection of common faults.
Consult your Victron Energy dealer if the fault cannot be resolved.

Problem

Cause

Solution

The inverter fails
to operate when
switched on.

The battery voltage is too high
or too low.

Ensure that the battery
voltage is within the correct
value.

The inverter fails
to operate

Processor in no function-mode.

Switch Front switch off, wait
4 seconds
Switch front switch on.

The alarm LED
flashes.

Pre-alarm alt. 1: The DC input
voltage is low.

Charge the battery or check
the battery connections.

The alarm LED
flashes

Pre-alarm alt. 2: The ambient
temperature is too high.

Place the inverter in a cool
and well-ventilated room or
reduce the load.

The alarm LED
flashes.

Pre-alarm alt. 3: The load on the
inverter is higher than the
nominal load.

Reduce the load.

The alarm LED
flashes.

Pre-alarm alt. 4: Voltage ripple
on the DC input exceeds
1,25 Vrms.

Check the battery cables
and terminals.
Check the battery capacity;
increase if necessary.

The alarm LED
flashes
intermittantly.

Pre-alarm alt. 5. Low battery
voltage and excessive load.

Charge the batteries, reduce
the load or install batteries
with a higher capacity. Use
shorter and/or thicker
battery cables.

The alarm LED is
on

The inverter did cut out
following a pre-alarm.

Check the table for the
appropriate course of action.

16

8. TECHNICAL DATA

1) Can be adjusted to 60 Hz and to 240 V

2) Protection

a) Output short circuit
b) Overload
c) Battery voltage too high
d) Battery voltage too low
e) Temperature too high
f) 230 VAC on inverter output
g) Input voltage ripple too high

3) Non linear load, crest factor 3:1

4) Programmable relay which can be set for general alarm, DC undervoltage or genset start signal

function

Inverter

C 12/2000 230 V

C 24/2000 230 V

INVERTER

Input voltage range (VDC)

9,5 – 17 V

19 – 33 V

Output

Output voltage: 230 VAC ± 2 %

Frequency: 50 Hz ± 0,1 % (1)

Cont. output power at 25 °C (VA) (3)

2000

2000

Cont. output power at 25 °C (W)

1600

1600

Cont. output power at 40 °C (W)

1450

1450

Cont. output power at 65 °C (W)

1000

1000

Peak power (W)

3500

3500

Maximum efficiency (%)

92

92

Zero-load power (W)

9

11

Zero load power in search mode (W)

3

4

GENERAL

Programmable relay (4)

yes

Protection (2)

a - g

Common Characteristics

Operating temp. range: -40 to +65 °C (fan assisted

cooling) Humidity (non condensing): max 95%

ENCLOSURE

Common Characteristics

Material & Colour: aluminium (blue RAL 5012)

Protection category: IP 21

Battery-connection

Bolts M8

230 VAC-connection

connector 6 mm², 10 AWG

Weight (kg)

12

Dimensions (hxwxd in mm)

520 x 255 x 125

STANDARDS

Safety

EN 60335-1, EN 60335-2-29

Emission / Immunity

EN 55014-1, EN 55014-2, EN 61000-3-3

1

EN

NL

FR

DE

ES

SE

IT

Appendix

1.VEILIGHEIDSVOORSCHRIFTEN

Algemeen

Lees eerst de bij dit product geleverde documentatie, zodat u bekend bent met de
veiligheidsaanduidingen en aanwijzingen voordat u de apparatuur in gebruik neemt.
Dit product is ontworpen en getest overeenkomstig internationale normen. De apparatuur
dient uitsluitend voor de bestemde toepassing te worden gebruikt.

WAARSCHUWING: KANS OP ELEKTRISCHE SCHOKKEN.

Het product wordt gebruikt in combinatie met een permanente energiebron. (batterij) Zelfs
als de apparatuur is uitgeschakeld, kan een gevaarlijke elektrische spanning optreden bij
de in -en/ of uitgangsklemmen. Schakel altijd de wisselstroomvoeding en de batterij uit
voor het plegen van onderhoud.

Het product bevat geen interne onderdelen die door de gebruiker kunnen worden
onderhouden. Haal het paneel aan de voorkant er niet af en stel het product niet in
werking als niet alle panelen zijn gemonteerd. Al het onderhoud dient door gekwalificeerd
personeel te worden uitgevoerd.

Gebruik het product nooit op plaatsen waar gas -of stofexplosies kunnen optreden.
Raadpleeg de gegevens van de fabrikant van de batterij om u ervan te verzekeren dat
het product bestemd is voor gebruik in combinatie met de batterij. De
veiligheidsvoorschriften van de fabrikant van de batterij dienen altijd te worden
opgevolgd.

WAARSCHUWING: Til geen zware lasten zonder hulp.

Installatie

Lees de installatievoorschriften in de bedieningshandleiding voordat u de apparatuur
inschakelt.

Dit is een product uit veiligheidsklasse I. (dat wordt geleverd met een aardklem ter
beveiliging). Aan de buitenkant van het product bevindt zich een aardingspunt. Als
het aannemelijk is dat de aardbeveiliging is beschadigd, moet het product buiten werking
worden gesteld en worden beveiligd tegen iedere onopzettelijke inwerkingstelling; neem
contact op met gekwalificeerd onderhoudspersoneel.

Zorg ervoor dat de aansluitkabels zijn voorzien van zekeringen en stroomonderbrekers.
Vervang een beveiligingsonderdeel nooit door een ander Typ. Raadpleeg de handleiding
voor het juiste onderdeel.

Controleer voordat u het apparaat inschakelt, dat de beschikbare spanningsbron
overeenkomt met de configuratie-instellingen van het product zoals beschreven in de
handleiding.

2

Zorg ervoor dat de apparatuur onder de juiste bedrijfsomstandigheden wordt gebruikt.
Stel het product nooit in bedrijf in de regen of in een stoffige omgeving. Zorg ervoor dat
er altijd voldoende vrije ruimte rondom het product is voor ventilatie en dat de ventilatie­openingen niet zijn geblokkeerd.

Verzeker u ervan dat de vereiste spanning niet hoger is dan de capaciteit van het product.

Vervoer en opslag

Zorg ervoor dat de netspanning en batterijkabels zijn losgekoppeld bij opslag of vervoer
van het product.

Er kan geen aansprakelijkheid worden aanvaard voor transportschade indien de
apparatuur wordt vervoerd in een andere dan de originele verpakking.

Sla het product op in een droge omgeving; de opslagtemperatuur moet tussen de –20 °C
en 60 °C liggen.

Raadpleeg de handleiding van de fabrikant van de batterij met betrekking tot vervoer,
opslag, opladen, herladen en verwijderen van de batterij.

3

EN

NL

FR

DE

ES

SE

IT

Appendix

2. BESCHRIJVING

2.1 Algemeen

SinusMax – Superieure techniek

De omvormers zijn ontwikkeld voor professioneel gebruik en geschikt voor zeer
uiteenlopende toepassingen. Dankzij hybride HF technologie gaan uitzonderlijke
specificaties en mogelijkheden gepaard met licht gewicht en geringe afmetingen.

Extra hoog startvermogen

Een belangrijke eigenschap van de SinusMax technologie is het hoge piekvermogen. De
omvormers zijn daarom zeer geschikt voor apparaten die een hoog startvermogen vragen
zoals compressoren, elektromotoren en airconditioners.

Geschikt voor parallel en voor drie fase bedrijf

Twee tot zes omvormers of kunnen parallel geschakeld worden.
De omvormers kunnen bovendien in 3 fase configuratie geschakeld worden.

Overschakelen naar een andere voedingsbron: de volautomatische
omschakelautomaat

Indien automatische omschakeling gewenst is, adviseren wij om de MultiPlus of Quattro
serie toe te passen. De MultiPlus/Quattro heeft een geïntegreerde omschakel automaat
en de laadfunctie kan uitgeschakeld worden. De omschakeltijd van de MultiPlus/Quattro
is zo kort dat computers en andere gevoelige apparaten ongestoord blijven functioneren.

Programmeerbaar relais

De omvormer is voorzien van een multifunctioneel relais, dat standaard is
geprogrammeerd als alarm relais. Het relais kan echter voor allerlei andere toepassingen
geprogrammeerd worden, bijvoorbeeld als start relais voor een aggregaat.

Programmeerbaar met dipswitches, met een VE.Net paneel, en met de PC

De omvormer wordt klaar voor gebruik geleverd. Mocht U sommige instelling willen
wijzigen, dan zijn er drie mogelijkheden:

- De belangrijkste instellingen: uiterst eenvoudig, met dipswitches.

- Alle instellingen, met uitzondering van het programmeerbare relais, met een VE.Net
paneel.

- Alle instellingen met een PC en gratis software.

4

3. BEDIENING

3.1 On/Off schakelaar

Wanneer de schakelaar op “on” wordt geschakeld werkt het apparaat volledig.
De omvormer zal inschakelen en de LED “inverter on” zal gaan branden.

3.2 Afstandsbediening

Afstandsbediening is mogelijk met een simpele aan/uit schakelaar of met een Inverter
Control paneel.

3.3 LED Indicaties

LED uit

LED knippert

LED brandt

Batterij bedrijf. De omvormer staat aan en
levert vermogen aan de belasting.

inverter

on

eco mode

off

alarm

eco

De omvormer is ingeschakeld en levert
vermogen aan de belasting.
Voor-alarm: overbelasting, of
accu spanning te laag, of
omvormer temperatuur hoog

inverter

on

eco mode

off

alarm

eco

5

EN

NL

FR

DE

ES

SE

IT

Appendix

De omvormer is uitgeschakeld.
Alarm: overbelasting, of
accuspanning laag is, of
inverter temperatuur hoog, of
DC rimpelspanning op de accu
terminal was te hoog.

inverter

on

eco mode

off

alarm

eco

Batterij bedrijf. De omvormer staat aan in

“eco mode” en levert vermogen aan de

belasting.

inverter

on

eco mode

off

alarm

eco

6

4. INSTALLATIE

4.1 Locatie

De omvormer dient in een droge, goed geventileerde ruimte te worden geïnstalleerd zo
dicht mogelijk bij de accu’s. Rondom het apparaat dient een ruimte van tenminste 10cm
te worden vrijgehouden voor koeling.

Een te hoge omgevingstemperatuur heeft de volgende
consequenties:
Kortere levensduur.
Lagere laadstroom.
Lager piek vermogen of geheel afschakelen van de omvormer.
Plaats het apparaat nooit direct boven de accu’s.

De omvormer is geschikt voor wandmontage. Voor de montage zijn aan de achterzijde
van de behuizing gaten en een beugelbevestiging aangebracht, zie Appendix A.
Het apparaat kan zowel horizontaal als verticaal gemonteerd worden maar verticaal
monteren is de beste montage. In deze positie is de koeling namelijk optimaal.

De binnenzijde van het apparaat dient ook na installatie goed
bereikbaar te blijven.

Houd de afstand tussen het product en de accu zo kort mogelijk om het spanningsverlies
over de kabels tot een minimum te beperken.

In alle apparatuur waarin sprake is van het omvormen van een groot
elektrisch vermogen, moet uit voorzorg dit product in een
hittebestendige omgeving geïnstalleerd worden. Voorkom daarom de
aanwezigheid van bijvoorbeeld chemicaliën, kunststof onderdelen,
gordijnen of ander textiel, etc. in de directe omgeving.

Dit product mag alleen door een gekwalificeerde elektrotechnicus worden
geïnstalleerd.

7

EN

NL

FR

DE

ES

SE

IT

Appendix

4.2 Aansluiten accukabels

Om de capaciteit van het product volledig te kunnen benutten, dient uitsluitend gebruik te

worden gemaakt van accu’s met voldoende capaciteit en van accukabels met de juiste

dikte. Zie tabel.

24/2000

12/2000

Aanbevolen
kabeldikte (mm2)

→ 6 m

50

70

24/2000

12/2000

Aanbevolen
accucapaciteit (Ah)

200 – 500

350 – 1000

Opmerking: Interne weerstand is een belangrijke factor als u werkt met lage capaciteit

accu’s. Raadpleeg uw leverancier of relevante secties uit ons boek “Electriciteit aan
boord”, te downloaden van onze website.

Procedure

Ga bij het aansluiten van de accukabels als volgt te werk:

Om het gevaar van kortsluiting van de accu te voorkomen, dient u
een geïsoleerde pijpsleutel te gebruiken.
Voorkom kortsluiting van de accukabels.

Suit de accukabel aan: de + (rood).
Sluit de accukable aan: de – (zwart), zie Appendix A.
Draai de moeren stevig aan om overgangsweerstanden zo laag mogelijk te maken.

8

4.3 Aansluiten AC kabels

Procedure

De aansluitpunten zijn duidelijk gecodeerd. Van links naar rechts: “PE” aarde, “L” (fase) en
“N” (nulleider).

4.4 Aansluitopties

4.4.1 Afstandsbediening

Het product is op twee manieren op afstand te bedienen.

- Met alleen een externe schakelaar. Werkt alleen als de schakelaar van de Multi op “on”

staat.

- Met een afstandsbedieningspaneel. Werkt alleen als de schakelaar van de Multi op “on”

staat.

Er mag slechts 1 afstandsbediening aangesloten worden: of een schakelaar, of een
paneel.

4.4.2 Programmeerbaar relais

De omvormer is voorzien van een multifunctioneel relais, dat standaard is geprogrammeerd
als alarm relais. Het relais kan echter voor allerlei andere toepassingen geprogrammeerd
worden, bijvoorbeeld als start relais voor een aggregaat.
Een LED vlakbij de aansluitklemmen zal gaan branden zodra het relais geactiveerd is (zie S,
appendix A).

Dit is een product uit veiligheidsklasse I. (dat wordt geleverd met een aardklem
ter beveiliging)

Deze nulleider van de AC uitgang van deze inverter is verbonden met de
behuizing, dit om verzekerd te zijn van de goede werking van een aardlek

schakelaar. De behuizing moet geaard worden met het aard punt aan de
buitenkant van het product.

9

EN

NL

FR

DE

ES

SE

IT

Appendix

4.4.3 Parallel schakelen (zie appendix C)

De omvormer is parallel te schakelen met meerdere identieke apparaten. Hiertoe wordt
een verbinding tussen de apparaten gemaakt met behulp van standaard RJ45 UTP
kabels. Het systeem (apparaten samen met eventueel een bedieningspaneel) dient
hierna geconfigureerd te worden (zie hoofdstuk 5).
Bij parallel schakelen moet aan de volgende voorwaarden voldaan worden:

- Maximaal zes units parallel.

- Schakel alleen identieke apparaten qua type en vermogen parallel.

- De DC aansluitkabels naar de apparaten moeten allemaal even lang zijn en dezelfde doorsnede

hebben.

- Indien een plus en min DC distributiepunt wordt gebruikt, moet de doorsnede van de aansluiting

tussen de accu’s en het DC distributiepunt minstens gelijk zijn aan de som van de vereiste
doorsneden van de aansluitingen tussen het distributiepunt en de MultiPlus’s.

- Plaats de inverters dicht bij elkaar maar zorg voor minimaal 10 cm ventilatieruimte onder, boven en

opzij van de units.

- De UTP kabels dienen steeds direct van de ene unit op een andere unit aangesloten te worden (en

op het remote paneel).
Er mag geen gebruik gemaakt worden van aansluit/splitter boxen.

- Er kan maar één afstandsbediening (paneel of schakelaar) op het systeem aangesloten worden.

4.4.4 Drie-fase configuratie (zie appendix D)

De inverters kunnen ook gebruikt worden in een 3-fase wye (Y) configuratie. Hiertoe
wordt een verbinding tussen de apparaten gemaakt met behulp van standaard RJ45 UTP
kabels (dezelfde als voor parallel bedrijf). Het systeem (apparaten samen met eventueel
een paneel) dient hierna geconfigureerd te worden (zie hoofdstuk 5).
Voorwaarden: zie paragraaf 4.4.3.
Opmerking: de inverter is niet geschikt voor 3-fase delta (Δ) configuratie.

10

5. INSTELLINGEN

5.1 Standaard instellingen: klaar voor gebruik

De Omvormer wordt geleverd met standaard instellingen. Deze zijn in het algemeen
geschikt voor toepassing van één apparaat.

Standaard fabrieksinstellingen

Omvormer frequentie 50 Hz
Omvormer spanning 230 VAC
Stand alone / parallel / 3-fase stand alone
Search mode off
Programmeerbaar relais alarm functie

5.2 Verklaring instellingen

Hieronder volgt een korte verklaring van de instellingen voor zover die niet
vanzelfsprekend zijn. Meer informatie is te vinden in de help files van de software
configuratie programma’s (zie paragraaf 5.3).

Omvormer frequentie

Uitgangsfrequentie wanneer er geen AC op de ingang aanwezig is.
Instelbaar: 50 Hz; 60 Hz

Omvormer spanning

Instelbaar: 210 – 245 V

Stand alone / parallel operation

Met meerdere apparaten is het mogelijk om:

- Het totale omvormer vermogen te vergroten (meerdere apparaten parallel).

- Een 3-fase systeem te maken.

Hiertoe moeten de apparaten onderling verbonden worden met RJ45 UTP bekabeling.
Daarnaast moeten de apparaten geconfigureerd worden.

Het wijzigen van de instellingen mag alleen worden uitgevoerd door
een gekwalificeerde elektrotechnicus.
Lees voor het wijzigen goed de instructies.

Tijdens het laden moeten accu’s in een droge, goed geventileerde

ruimte staan.

11

EN

NL

FR

DE

ES

SE

IT

Appendix

Search mode

Met de search mode wordt het nullast stroomverbruik met ongeveer 70 % verlaagd. De
search mode houdt in dat de Compact uit schakelt wanneer er geen belasting is of
wanneer deze heel laag is. Iedere 2 seconden zal de Compact even aan schakelen. Als
de belasting dan de ingestelde waarde overschrijdt blijft de Compact aan. Zo niet, dan
gaat de omvormer weer uit.
De “uit” en “aan” belastingniveaus kunnen ingesteld worden met VEConfigure3.
De fabrieksinstelling is:

“UIT”: 40 Watt.
“AAN”: 100 Watt.

Instelbaar met DIP switches. Uitsluitend toepasbaar in stand alone configuratie.

AES (Automatic Economy Switch)

In plaats van “search mode” kan ook de AES gekozen worden.
Wanneer deze instelling op “on” gezet wordt het stroomverbruik bij nullast en lage
belasting met ca. 20 % verlaagt, door de sinusspanning wat te “versmallen”.
Niet instelbaar met DIP switches.
Uitsluitend toepasbaar in stand alone configuratie.

Programmeerbaar relais

Het programmeerbare relais is standaard ingesteld als alarm relais, d.w.z. dat het relais
afvalt i.g.v. een alarm of een voor-alarm (omvormer bijna te warm, rimpel op de ingang
bijna te hoog, accuspanning bijna te laag).
Niet instelbaar met DIP switches.
Een LED vlakbij de aansluitklemmen zal gaan branden zodra het relais geactiveerd is
(zie S, appendix A).

VEConfigure3 software

De VirtualSwitch is een software functie in de microprocessor. De inputs van deze functie
zijn parameters die met VEConfigure3 gekozen kunnen worden (bijv. bepaalde alarms,
of spanning niveaus). De output is een binaire status (0 of 1). De output kan gekoppeld
worden aan het multifunctionele relais.

12

5.3 Instellingen wijzigen met een computer

Alle instellingen kunnen met behulp van een computer of met een VE.Net paneel worden
gewijzigd (uitzondering VE.Net: het multifunctionele relais en de VirtualSwitch).
Veel gebruikte instellingen kunnen gewijzigd worden door middel van dipswitches, zie
par. 5.5.

Voor het wijzigen van instellingen met de computer heeft u het volgende nodig:

- VEConfigure3 software. U kunt de VEConfigure3 software gratis downloaden van

www.victronenergy.com.

- Een MK3-USB (VE.Bus naar USB) imterface

Als alternatief kan de MK2.2b interface (VE.Bus naar RS232) gebruikt worden (RJ45 UTP
kabel is dan nodig).

5.3.1 VE.Bus Quick Configure Setup

VE.Bus Quick Configure Setup is een software programma waarmee systemen met

maximaal 3 Multi’s (parallel of drie fase bedrijf) op eenvoudige wijze geconfigureerd

kunnen worden. VEConfigure3 maakt deel uit van dit programma.
U kunt de software gratis downloaden van www.victronenergy.com.

5.3.2 VE.Bus System Configurator

Voor het configureren van geavanceerde toepassingen en/of systemen met 4 omvormers
of meer moet de software VE.Bus System Configurator gebruikt worden. U kunt de
software downloaden van www.victronenergy.com. VEConfigure3 maakt deel uit van dit
programma.

5.4 Instellen met een VE.Net paneel

Hiervoor heeft U een VE.Net paneel en de “VE.Net to VE.Bus converter” nodig.
Met VE.Net kunt u alle parameters instellen, met uitzondering van het multifunctionele
relais en de VirtualSwitch.

13

EN

NL

FR

DE

ES

SE

IT

Appendix

5.5 Instellen met DIP switches

Een aantal instellingen kan gewijzigd worden door middel van DIP switches
Dit gaat als volgt:
a) Schakel de Compact aan, bij voorkeur zonder belasting.

b) Stel de dipswitches in zoals gewenst.
c) Sla de instellingen op in het microprocessor geheugen door DIP switch 8 “on” en
daarna weer “off” te schakelen.

5.5.1. DIP switch 1 en 2

Standaard instelling: om het product te gebruiken met de “On/Off/Charger Only”
ds 1: “off”
ds 2: “on”

De standaard instelling is vereist wanneer u de “On/Off/Charger Only” schakelaar op het

voorpaneel gebruikt. Deze instelling moet ook worden gebruikt in configuraties met een
GX-apparaat of VE.Bus Smart-dongle wanneer er geen extra Digital Multi Control-panel
of VE.Bus BMS aangesloten is.
Raadpleeg de onderstaande instellingen als er een Digital Multi Control-panel of een
VE.Bus BMS is inbegrepen.

Instellingen voor bediening op afstand met een Multi Control Panel of een VE.Bus
BMS:

ds 1: “on”
ds 2: “off”

Deze instelling is vereist wanneer een Multi Control Panel en/of een VE.Bus BMS is
aangesloten.
Het Multi Control Panel moet verbonden zijn met één van de twee RJ45 sockets B, zie
bijlage A.

Instelling voor het op afstand gebruiken middels een 3-way switch:

ds 1: “off”
ds 2: “off”

Deze instelling is vereist wanneer een 3-way switch is verbonden.
De 3-way switch moet aangesloten zijn met klem L, zie bijlage A.

Er kan maar één apparaat op afstand verbonden zijn, bijv. een switch of paneel.

In beide gevallen dient de schakelaar op het apparaat zelf op “on” te staan.

14

5.5.1. Voorbeelden:

Voorbeeld 1 is de fabrieksinstelling (Muv DS-2 staan de DIP switches van een nieuw
product staan allemaal in de “off” stand omdat de fabrieksinstelling per computer is
ingevoerd).

DS-1 Paneel

off DS-2 Paneel

on

DS-3 Ongebruikt

DS-4 Ongebruikt

DS-5 Frequentie

off DS-6 Zoekmodus:

off DS-7 Ongebruikt

DS-8 Opslaan

→

←

DS-1

off DS-2 on

DS-3

DS-4

DS-5

off DS-6 on

DS-7

DS-8

→

←

DS-1 on

DS-2

off DS-3

DS-4

DS-5 on

DS-6 on

DS-7

DS-8

→

←

Voorbeeld 1: (fabrieksinstelling)
1 Geen paneel
2 Geen paneel
5 Frequentie: 50 Hz
6 Zoekmodus off
8 Opslaan: off→ on→ off

Voorbeeld 2
1 Geen paneel
2 Geen paneel
5 Frequentie: 50 Hz
6 Zoekmodus on
8 Opslaan: off→ on→ off

Voorbeeld 3
1 Paneel aangesloten
2 Paneel aangesloten
5 Frequentie: 60 Hz
6 Zoekmodus on
8 Opslaan: off→ on→ off

Sla de instellingen op in het microprocessor geheugen door DIP switch 8 “on” en daarna
weer “off” te schakelen.
Bij acceptatie van de settings zullen de “Inverter” en “Eco mode” en “Alarm” LED’s vier
keer knipperen.

15

EN

NL

FR

DE

ES

SE

IT

Appendix

6. ONDERHOUD

De Omvormer vereist geen specifiek onderhoud. Het volstaat alle verbindingen eenmaal
per jaar te controleren. Voorkom dat de Omvormer Compact vochtig wordt en houd het
apparaat schoon.

7. FOUTZOEKSCHEMA

Met behulp van onderstaande stappen kunnen de meest voorkomende storingen snel
worden opgespoord.

Indien de fout niet opgelost kan worden, raadpleeg uw Victron Energy distributeur.

Probleem

Oorzaak

Oplossing

De omvormer
werkt niet
wanneer deze
wordt
ingeschakeld

De accuspanning is te hoog of
te laag.

Zorg dat de accuspanning
binnen de juiste waarde is.

De omvormer
werkt niet

Processor staat in uit-mode

Ontkoppel de netspanning.
Schakel de omvormer uit.
Wacht 4 seconden.
Schakel de omvormer weer
aan.

De LED “alarm”
knippert.

Voor-alarm, alt. 1: de
accuspanning is laag.

Laad de accu op of controleer
de accu aansluitingen.

De LED “alarm”

knippert.

Voor-alarm, alt. 2: de belasting
op de omvormer is hoger dan
de nominale belasting.

Ontkoppel een deel van de
belasting.

De LED “alarm”

knippert.

Voor-alarm, alt. 3: lage
accuspanning en te hoge
belasting.

Laad de accu’s op, ontkoppel

een deel van de belasting of

plaats accu’s met een hogere

capaciteit. Monteer kortere en/
of dikkere accukabels.
Controleer de dynamo.

De LED “alarm”

knippert.

Voor-alarm, alt. 4:
rimpelspanning op de DC­aansluiting overschrijdt
1,25 Vrms.

Controleer de accukabels en
accuaansluitingen. Wees er
zeker van dat de
accucapaciteit voldoende is,
verhoog deze eventueel.

De alarm LED
knipperend met
tussenpozen.

Voor-alarm, alt. 5: Lage
accuspanning en overmatige
belasting.

Laad de accu's op, verlaag de
belasting of installeer accu's
met een hogere capaciteit.
Gebruik kortere en/of dikkere
accu-bekabeling.

De LED “alarm”
brandt.

De omvormer is uitgeschakeld
als gevolg van voortduring van
een van bovenstaande voor­alarm omstandigheden.

Zie de bovenstaande
oplossingen

16

8. TECHNISCHE SPECIFICATIES

1) Kan worden ingesteld op 60 Hz en op 240 V

2) Beveiligingen

a) Kortsluiting
b) Overbelasting
c) Accuspanning te hoog
d) Accuspanning te laag
e) Temperatuur te hoog
f) 230 VAC op omvormeruitgang
g) Ingangsspanning met een te hoge rimpel

3) Niet lineaire belasting, crest faktor 3:1

4) Relais instelbaar als algemeen alarm relais, onderspanning alarm of start relais voor een aggregaat

Inverter

C 12/2000 230 V

C 24/2000 230 V

INVERTER

Ingangsspanningsbereik (VDC)

9,5 – 17 V

19 – 33 V

Uitgang (1)

Output voltage: 230 VAC ± 2%

Frequency: 50 Hz ± 0,1% (1)

Continu vermogen bij 25 °C (VA) (3)

2000

2000

Continu vermogen bij 25 °C (W)

1600

1600

Continu vermogen bij 40 °C (W)

1450

1450

Continu vermogen bij 65 °C (W)

1000

1000

Piek vermogen (W)

3500

3500

Maximaal rendement (%)

92

92

Nullast (W) 9 11

Nullast in Search Mode (W)

3

4

GENERAL

Programmeerbaar relais (4)

yes

Beveiligingen (2)

a - g

Algemeen

Operating temp. range: -40 to +65 °C (fan assisted

cooling) Humidity (non condensing): max 95%

BEHUIZING

Algemeen

Material & Colour: aluminium (blue RAL 5012)

Protection category: IP 21

Accu-aansluiting

M8 bouten

230 VAC-aansluiting

connector 6 mm², 10 AWG

Gewicht (kg)

12

Afmetingen (hxbxd in mm)

520 x 255 x 125

NORMEN

Veiligheid

EN 60335-1, EN 60335-2-29

Emissie / Immuniteit

EN 55014-1, EN 55014-2, EN 61000-3-3

1

EN

NL

FR

DE

ES

SE

IT

Appendix

1. INSTRUCTIONS DE SÉCURITÉ

Général

Merci de prendre connaissance des consignes et instructions de sécurité fournies avec

le produit avant de l’utiliser. Cet appareil a été conçu et testé selon les standards

internationaux. Il doit être utilisé exclusivement dans le but pour lequel il a été conçu.

ATTENTION: RISQUE D'ÉLECTROCUTION.

L’appareil est utilisé conjointement avec une source d’énergie permanente (batterie).
Même si l’appareil est éteint, les bornes d'entrée et/ou de sortie risquent encore de
transmettre de l’électricité. Toujours éteindre l’alimentation de courant CA et la batterie

avant tout entretien ou toute réparation du produit.

L'appareil ne contient aucun élément interne réparable par l’utilisateur. Ne pas enlever le
panneau frontal et ne pas utiliser l’appareil si des panneaux ont été enlevés. Toute

réparation doit être réalisée par du personnel qualifié.
Ne pas utiliser l'appareil dans un endroit présentant un risque d'explosion de gaz ou de

poussière. Consulter l’information du fabricant de la batterie pour s’assurer que le produit
convient à la batterie utilisée. Respecter les instructions de sécurité du fabricant de la
batterie.

ATTENTION: Ne jamais porter de charges lourdes sans aide.

Installation

Lire les instructions d’installation du manuel avant d’installer l’appareil.
Cet appareil est un produit de classe de sécurité I (livré avec une borne de mise à la terre

de protection). Le châssis doit être mis à la masse. Un point de mise à la terre est situé

à l’extérieur du boîtier de l’appareil Si la protection par prise de terre semble être
endommagée, l’appareil doit être mis hors tension et protégé contre toute mise en service

involontaire ; faire appel à du personnel qualifié.

S’assurer que les câbles d’entrée de courant CC et CA sont protégés par des fusibles et

adaptés aux disjoncteurs. Ne jamais remplacer les protections par d’autres d’un type
différent. Consulter le manuel pour utiliser les composants appropriés.

Avant de mettre l’appareil en service, contrôler que la source de courant disponible

correspond à la configuration de l’appareil décrite dans le manuel.
S'assurer que l'appareil est utilisé dans des conditions d'exploitation appropriées. Ne

jamais l'utiliser dans un environnement humide ou poussiéreux. Conserver toujours

suffisamment d’espace libre autour de l’appareil pour la ventilation et s’assurer que les

orifices de ventilation ne sont pas obstrués.
S’assurer que la tension du système souhaitée ne dépasse pas la capacité du produit.

2

Transport et stockage

S’assurer que les conducteurs du circuit d’alimentation et de la batterie sont débranchés

avant de stocker ou de transporter le produit.
Aucune responsabilité ne sera acceptée pour des dommages liés au transport si

l’appareil n’est pas transporté dans son emballage d’origine.
Stocker l’appareil dans un endroit sec ; la température de stockage doit être comprise

entre -20 °C et + 60 °C.
Se référer au manuel du fabricant de la batterie pour tout ce qui concerne le transport, le

stockage, la charge, la recharge et l'élimination de la batterie.

3

EN

NL

FR

DE

ES

SE

IT

Appendix

2. Description

2.1 Général

SinusMax - Technologie avancée

Développée pour un usage professionnel, la gamme des convertisseurs est parfaitement
adaptée aux applications les plus diverses. Ces convertisseurs à ondes sinusoïdales
pures et à haut rendement sont conçus sans rien concéder aux performances. Le fait
d'employer la technologie hybride HF donne pour résultat un produit de haute qualité
avec des dimensions compactes, léger et capable d'alimenter tout type de charge, sans
aucun problème.

Forte puissance instantanée

La technologie SinusMax permet des puissances instantanées très élevées, impossibles
à atteindre avec la technologie conventionnelle à haute fréquence. Les convertisseurs
sont ainsi bien adaptés à l'alimentation d'appareils qui ont besoin d'un fort courant d'appel
au démarrage, comme les compresseurs, les moteurs électriques et les équipements
similaires.

Possibilité de fonctionnement en parallèle ou triphasé

Jusqu'à 6 convertisseurs peuvent fonctionner en parallèle pour obtenir plus de puissance
en sortie.
Un fonctionnement avec une configuration triphasée est aussi possible.

Transfert de charge sur une autre source CA : le commutateur automatique

Si un commutateur de transfert automatique est requis, nous recommandons d'utiliser
plutôt le MultiPlus ou le Quattro. Ces appareils intègrent le commutateur et la fonction
chargeur du MultiPlus/Quattro peut être désactivée. Le fonctionnement des ordinateurs
et des autres équipements électroniques ne sera pas perturbé puisque le
MultiPlus/Quattro bénéficie d'un temps de transfert très rapide (moins de 20
millisecondes).

Relais programmable

Le Convertisseur est équipé d'un relais programmable, qui est configuré par défaut
comme relais d'alarme. Néanmoins, le relais peut être programmé pour tous types
d'applications, par exemple comme relais de démarrage pour un groupe électrogène.

Configuration par interrupteurs DIP, tableau de commande VE.Net ou ordinateur
personnel

Le Convertisseur est livré prêt à l'emploi. Il existe trois possibilités pour modifier certains
réglages à volonté :

- Les paramètres les plus importants peuvent être changés facilement, en utilisant les
interrupteurs DIP.

- Tous les réglages, à l'exception du relais programmable, peuvent être modifiés par
l'intermédiaire du tableau de commande VE.Net.

- Tous les réglages peuvent être modifiés grâce à un PC et un logiciel gratuit, disponible
en téléchargement sur notre site Web www.victronenergy.fr

4

3. FONCTIONNEMENT

3.1 Commutateur on/off

Lorsque l’interrupteur est positionné sur « on », l'appareil est pleinement opérationnel. Le
convertisseur est mis en marche et la LED « inverter on » s'allume.

3.2 Commande à distance

Il est possible de piloter l'appareil à distance avec un simple interrupteur marche/arrêt ou
avec un tableau de commande Inverter Control.

3.3 Indications des LEDs

LED éteinte

LED clignotante

LED allumée

Le convertisseur est en marche et
alimente la charge. Fonctionnement de la
batterie.

convertisseur

on

mode éco

off

alarme

éco

Le convertisseur est en marche et
alimente la charge.
Préalarme : surcharge, ou tension de
batterie basse, ou température du
convertisseur élevée.

Convertisseur

on

mode éco

off

alarme

eco

5

EN

NL

FR

DE

ES

SE

IT

Appendix

Le convertisseur est éteint.
Alarme : surcharge, ou tension de batterie
basse, ou température du convertisseur

élevée, ou tension d’ondulation CC sur la

borne de la batterie était trop élevée.
Convertisseur

on

mode éco

off

alarme

eco

Le convertisseur est en « mode éco »et
alimente la charge.

Convertisseur

on

mode éco

off

alarme

eco

6

4. INSTALLATION

4.1 Emplacement

L'appareil doit être installé dans un endroit sec et bien ventilé, aussi près que possible
des batteries. Conserver un espace libre d'au moins 10cm autour de l'appareil pour son
refroidissement.

Une température ambiante trop élevée aura pour conséquences :
Réduction de sa longévité.
Courant de charge réduit.
Puissance de pointe réduite ou arrêt total du convertisseur.
Ne jamais installer l'appareil directement au-dessus des batteries.

Le produit peut être fixé au mur. Pour l’installation, voir l'annexe A.
L’appareil peut être monté horizontalement ou verticalement ; le montage vertical est

préférable. La position verticale permet un refroidissement optimum.

L'intérieur de l'appareil doit rester accessible après l'installation.

Conserver une distance minimum entre l'appareil et les batteries afin de réduire les pertes
de tension dans les câbles.

Pour des raisons de sécurité, cet appareil doit être installé dans un
environnement résistant à la chaleur s'il est utilisé avec des équipements
pour lesquels une importante puissance doit être convertie. Éviter la
présence de produits chimiques, de composants synthétiques, de
rideaux ou d'autres textiles, à proximité de l'appareil.

Cet appareil doit être installé par un électricien qualifié.

7

EN

NL

FR

DE

ES

SE

IT

Appendix

4.2 Raccordement des câbles de batterie

Pour bénéficier pleinement de la puissance maximum de l’appareil, il est nécessaire

d'utiliser des batteries de capacité suffisante et des câbles de section suffisante. Voir le
tableau.

24/2000

12/2000

Section de câble
recommandée (mm2)

→ 6 m

50

70

24/2000

12/2000

Capacité de batterie
recommandée (Ah)

200 – 500

350 – 1000

Remarque : la résistance interne est un facteur important si vous utilisez des batteries de
faible capacité. Consulter votre fournisseur ou les chapitres correspondant de notre livre
« Électricité à bord », en téléchargement sur notre site web.

Procédure

Procédez comme suit pour raccorder les câbles de batterie :
Raccorder les câbles de batterie : Le + (rouge) et le – (noir) à la batterie, voir l’annexe A.

Inverser la polarité (le + au -, et le – au +) pourrait endommager l’appareil. (Un fusible de
secours à l’intérieur du Multi Compact pourrait être endommagé).

Serrer fermement les écrous afin de réduire la résistance de contact autant que possible.

Utilisez une clé à pipe isolante afin d'éviter de court-circuiter la batterie.
Évitez de court-circuiter les câbles de batterie.

8

4.3 Raccordement du câblage CA

Cet appareil est un produit de classe de sécurité I (livré avec une borne
de mise à la terre de protection).

Le câble neutre de la sortie CA du convertisseur est connecté au
châssis.

Cela garantit le bon fonctionnement d'un GFCI (ou RCCB) à installer sur
la sortie CA du Convertisseur.
Le boîtier de l'appareil doit être raccordé à la mise à la terre, au châssis
(du véhicule), ou à la plaque de terre ou à la coque (du bateau).

Procédure

Les points terminaux sont clairement indiqués. De gauche à droite : « PE » terre, « L »
(phase) et « N » (neutre).

4.4 Raccordements en option

Un certain nombre de connexions optionnelles sont possibles :

4.4.1 Tableau de bord à distance et interrupteur on/off à distance

L'appareil peut être contrôlé à distance de deux façons.

- Avec un interrupteur externe (connexion borne H ; voir l’annexe A). Il ne fonctionne que

si l'interrupteur du convertisseur est en position « on ».

- Avec le tableau de commande d'un Convertisseur (raccordé à l’un des deux connecteurs

RJ45 prises C, voir l’annexe A). Il ne fonctionne que si l'interrupteur du convertisseur est
en position « on ».

Un seul contrôle à distance peut être connecté, c'est-à-dire un interrupteur ou un
tableau de contrôle à distance.

4.4.2. Relais programmable

Les convertisseurs sont équipés d'un relais multifonction, qui est programmé par défaut
comme relais d'alarme. (Le logiciel VEConfigure3 est nécessaire pour changer la
fonctionnalité du relais).
Une LED est éclairée à côté des cosses de connexion lorsque le relais est activé (voir S
annexe A).

9

EN

NL

FR

DE

ES

SE

IT

Appendix

4.4.3 Connexion en parallèle

Les convertisseurs peuvent être connectée en parallèle avec plusieurs appareils
identiques. Pour ce faire, une connexion est établie entre les appareils par l'intermédiaire
de câbles standard RJ-45 UTP. Le système (un ou plusieurs convertisseurs avec un
tableau de commande en option) devra être configuré en conséquence (voir la section

5).

Dans le cas de convertisseurs connectés en parallèle, les conditions suivantes doivent
être respectées :

- Six appareils maximum peuvent être connectés en parallèle.

- Seuls des appareils identiques doivent être connectés en parallèle.

- Les câbles de raccordement CC entre les appareils doivent être de longueur égale et de section
identique.

- Si un point de distribution CC positif et négatif est utilisé, la section de la connexion entre les batteries
et le point de distribution CC doit être au moins égale à la somme des sections requises pour les
connexions entre le point de distribution et les convertisseurs.

- Placez les convertisseurs à proximité les uns des autres, mais conservez au moins 10 cm d'espace
libre pour la ventilation, en dessous, au-dessus et sur les côtés.

- Les câbles UTP doivent être branchés directement d’un appareil à l’autre (et au tableau de
commande à distance). Les boîtiers de connexion/séparation ne sont pas autorisés.

- Un seul moyen de commande à distance (tableau ou interrupteur) peut être raccordé au système.

4.4.4 Fonctionnement en triphasé

Le convertisseur peut être également utilisé dans une configuration triphasée en Y. Pour
ce faire, une connexion est établie entre les appareils par l'intermédiaire de câbles
standard RJ-45 UTP (comme pour le fonctionnement en parallèle). Le système (des
convertisseurs et un tableau de commande en option) devra être configuré en
conséquence (voir la section 5).
Conditions préalables : voir la section 4.4.3.
Remarque : le convertisseur n'est pas adapté à une configuration triphasée en delta (Δ).

10

5. CONFIGURATION

5.1 Réglages standard : prêt à l'emploi

À la livraison, le convertisseur est configuré avec les valeurs d'usine standard. En
général, ces réglages sont adaptés à la configuration pour un système indépendant.

Réglages d'usine standard
Fréquence du convertisseur 50 Hz
Tension du convertisseur 230 VCA
Indépendant / Parallèle / Triphasé indépendant
Mode Recherche off
Relais programmable fonction d'alarme

5.2 Explication des réglages

Fréquence du convertisseur

Fréquence de sortie
Réglage : 50 Hz; 60 Hz

Tension du convertisseur

Réglage : 210 – 245 V

Configuration Indépendante / en parallèle / bi-triphasée

En utilisant plusieurs appareils, il est possible de :

- Augmenter la puissance totale du convertisseur (plusieurs appareils en parallèle).

- Créer un système par phase auxiliaire.

- Créer un système triphasé.

Les configurations standard du produit sont prévues pour un fonctionnement
indépendant. Pour un fonctionnement en parallèle, triphasé ou séparé, voir la section

4.4.3 et 4.4.4.

La modification des réglages doit être effectuée par un électricien qualifié.
Lire attentivement les instructions avant d'effectuer les changements.
Les batteries doivent être placées dans un endroit sec et bien aéré lors du
chargement

11

EN

NL

FR

DE

ES

SE

IT

Appendix

Mode Recherche (Search Mode) (Applicable uniquement pour une configuration

indépendante)
Si le mode Recherche est en position « on », la consommation de puissance en

fonctionnement de non charge se réduit d’environ 70 %. Grâce à ce mode quand le

Compact fonctionne en mode convertisseur, il est arrêté en cas d'absence de charge ou
de charge très faible, puis mis en marche toutes les deux secondes pour une courte
période. Si le courant de sortie dépasse le niveau défini, le convertisseur continue à
fonctionner. Dans le cas contraire, le convertisseur s'arrête à nouveau.
Le mode Recherche peut être configuré avec un interrupteur DIP.
Les niveaux de charge du mode Recherche « shut down » (déconnecté) et « remain on »
(allumé) peuvent être configurés avec VEConfigure3.
La configuration standard est :
Déconnecté : 40 Watt (charge linéaire).
Allumé : 100 Watt (charge linéaire).

AES (Automatic Economy Switch – Interrupteur Automatique Économique )

Au lieu du mode Recherche, le mode AES peut aussi être choisi (à l’aide de
VEConfigure3 seulement).
Si ce réglage est défini sur « on », la consommation électrique en fonctionnement sans
charge et avec des charges faibles est réduite d'environ 20 %, en « rétrécissant »
légèrement la tension sinusoïdale.
Ce paramètre n'est pas réglable par des interrupteurs DIP.
Applicable uniquement à une configuration indépendante.

Relais programmable

Par défaut, le relais programmable est configuré comme relais d'alarme, c'est-à-dire que
le relais est désamorcé dans le cas d'une alarme ou d'une préalarme (convertisseur
presque trop chaud, ondulation d'entrée presque trop élevée, tension de batterie presque
trop faible).
Ce paramètre n'est pas réglable par des interrupteurs DIP.
Une LED est éclairée à côté des cosses de connexion lorsque le relais est activé (voir S
annexe A).

12

5.3 Configuration par ordinateur

Tous les réglages peuvent être modifiés par ordinateur ou via un tableau de commande

VE.Net (à l'exception du relais multifonction et du VirtualSwitch lors de l’utilisation de

VE.Net).
Certains réglages peuvent être changés avec les commutateurs DIP (voir Section 5.2).

Pour modifier les réglages par ordinateur, les conditions suivantes sont requises :

- Logiciel VEConfigure3 : peut être téléchargé gratuitement sur notre site

www.victronenergy.fr.

- Interface MK3-USB (VE.Bus-à-USB).

Sinon, l'interface MK2.2b (VE.Bus-à-RS232) peut être utilisée (câble RJ45 UTP
nécessaire).

5.3.1 VE.Bus Quick Configure Setup

VE.Bus Quick Configure Setup est un logiciel qui permet de configurer, de manière

simple, un Compact ou des systèmes avec un maximum de trois Compacts (en parallèle
ou en configuration triphasée). VEConfigure3 fait partie de ce logiciel.
Ce logiciel peut être téléchargé gratuitement sur notre site www.victronenergy.fr.

5.3.2 VE.Bus System Configurator

Pour configurer des applications avancées et/ou des systèmes avec quatre
convertisseurs ou plus, il est nécessaire d'utiliser le logiciel VE.Bus System
Configurator. Le logiciel peut être téléchargé gratuitement sur notre site
www.victronenergy.fr. VEConfigure3 fait partie de ce logiciel.

5.4 Configuration avec un tableau de commande VE.Net

Pour ce faire, un tableau de commande VE.Net et le convertisseur VE.Net - VE.Bus sont
requis.
Avec VE.Net, vous pouvez configurer tous les paramètres, à l'exception du relais
multifonction et du VirtualSwitch.

13

EN

NL

FR

DE

ES

SE

IT

Appendix

5.5 Configuration avec les interrupteurs DIP

Certains réglages peuvent être changés avec les interrupteurs DIP
Procédure :

a) Allumer le Compact, de préférence sans charge
b) Régler les interrupteurs DIP tel que requis.
c) Sauvegarder les réglages en tournant l’interrupteur Dip 8 sur « on » et ensuite revenir
sur « off ».

5.5.1. Interrupteur DIP 1 et 2

Réglage par défaut : pour faire fonctionner le produit avec l'interrupteur
« On/Off/Charger Only".
ds 1 : « off »
ds 2 : « on »

La configuration par défaut est nécessaire pour utiliser l'interrupteur « On/Off/Charger
Only » du panneau avant. Ce réglage doit également être utilisé dans les installations avec

un appareil GX ou un dongle VE.Bus Smart lorsqu’aucun tableau de commande Digital
Multi Control ou BMS VE.Bus supplémentaire n’est connecté.
Lorsqu’un tableau de commande Digital Multi Control ou un BMS VE.Bus est inclus,

veuillez vous référer aux réglages ci-dessous.

Configuration pour un fonctionnement à distance avec un tableau de commande
Multi Control ou un BMS VE.Bus :
ds 1 : « on »
ds 2 : « off »

Cette configuration est nécessaire quand un tableau de commande Multi Control et/ou un
BMS VE.Bus est connecté.

Le tableau de commande Multi Control doit être raccordé à l’un des deux connecteurs
RJ45 prises B, voir l’annexe A.

Configuration pour un fonctionnement à distance avec un interrupteur 3 voies :
ds 1 : « off »
ds 2 : « off »

Cette configuration est nécessaire quand un interrupteur 3 voies est connecté.
Cet interrupteur 3 voies doit être raccordé à la borne L, voir annexe A.

Un seul contrôle à distance peut être connecté, c'est-à-dire, un interrupteur ou un
tableau de commande à distance.

Dans les deux cas, l'interrupteur sur le produit lui-même devrait être sur « on ».

14

5.5.2 Exemples de configuration

L'exemple 1 illustre le réglage d'usine (puisque les réglages d'usine sont effectués par
ordinateur, tous les interrupteurs DIP d'un nouvel appareil sont réglés sur « off », sauf
pour DS-2).

DS-1 option tableau

off DS-2 option tableau

on

DS-3 non utilisé

DS-4 non utilisé

DS-5 Fréquence

DS-6 Mode recherche

off DS-7 non utilisé

DS-8 Configuration veille

→

←

DS-1

off DS-2 on

DS-3

DS-4

DS-5

off DS-6

off DS-7

DS-8

→

←

DS-1 on

DS-2

off DS 3

DS-4

DS-5 on

DS-6 on

DS-7

DS-8

→

←

Exemple 1 : (configuration d’usine)
1 Pas de tableau connecté
2 Pas de tableau connecté
5 Fréquence : 50 Hz
6 Mode recherche off
8 Sauvegarder : off→ on→ off

Exemple 2
1 Pas de tableau connecté
2 Pas de tableau connecté
5 Fréquence : 50 Hz
6 Mode recherche off
8 Sauvegarder : off→ on→ off

Exemple 3
1 Tableau connecté
2 Tableau connecté
5 Fréquence : 60 Hz
6 Mode recherche on
8 Sauvegarder : off→ on→ off

Sauvegarder les configurations (DS3-DS7) en changeant l’interrupteur ds-8 de off à on, et
ensuite remettre sur off.
Les LEDs « Convertisseur » et « mode éco » et « alarme » vont clignoter quatre fois pour
indiquer l'acceptation des paramètres.

15

EN

NL

FR

DE

ES

SE

IT

Appendix

6. MAINTENANCE

Le Compact ne nécessite aucune maintenance particulière. Il suffit de vérifier tous les
raccordements une fois par an. Éviter l'humidité et l'huile/suie/vapeur, et conserver
l'appareil propre.

7. TABLEAU DE RÉSOLUTION DES PANNES

Faire comme suit pour une détection rapide des pannes fréquentes.
Consulter le fournisseur Victron Energy si la panne ne peut pas être résolue.

Problème

Cause

Solution

Le convertisseur
ne fonctionne pas
correctement
quand il est
allumé

La tension de batterie est trop
élevée ou trop faible.

S'assurer que la tension de
batterie correspond à la valeur
correcte.

Le convertisseur a
du mal à
fonctionner

Le processeur n’est pas en

mode fonctionnement.

Commuter l’interrupteur off,

attendre 4 secondes.
Commuter l’interrupteur sur on.

La LED alarme
clignote

Préalarme alt : 1. La tension
d’entrée CC est faible.

Charger la batterie ou vérifier
les raccordements de batterie.

La LED alarme
clignote

Préalarme alt : 2. La
température ambiante est aussi
trop élevée.

Installer le convertisseur dans
un environnement frais et bien
ventilé ou réduire la charge.

La LED alarme
clignote

Préalarme alt : 3. La charge du
convertisseur est plus élevée
que la charge nominale.

Réduire la charge.

La LED alarme
clignote

Préalarme alt : 4. La tension

d'ondulation sur l’entrée CC

dépasse 1,5 Vrms.

Vérifier les raccordements et
les bornes de la batterie.
Vérifier la capacité de batterie :
augmenter si nécessaire.

La LED alarme
clignote par
intermittence

Préalarme alt : 5. La tension de
batterie est faible et la charge
est trop élevée.

Charger les batteries, réduire la
charge, ou installer des
batteries d'une capacité
supérieure. Installer des câbles
de batterie plus courts et/ou
plus épais.

La LED alarme
est allumée

Le convertisseur a coupé la
préalarme suivante.

Vérifier le tableau pour le
mode d’action approprié.

16

8. CARACTERISTIQUES TECHNIQUES

1) Configuration possible en 60 Hz et 240 V

2) Protection

a) Court-circuit en sortie
b) Surcharge
c) Tension de batterie trop élevée
d) Tension de batterie trop faible
e) Température trop élevée
f) 230 VCA sur la sortie du convertisseur
g) Ondulation de la tension d'entrée trop haute

3) Charge non linéaire, facteur de crête 3:1

4) Relais programmable qui peut être configuré en alarme générale, sous-tension CC ou fonction de

signal du démarrage groupe

Convertisseur

C 12/2000 230 V

C 24/2000 230 V

CONVERTISSEUR

Plage de tension d’entrée (VCC)

9,5 – 17 V

19 – 33 V

Sortie

Tension de sortie : 230 VCA ± 2 %

Fréquence : 50 Hz ± 0,1 % (1)

Puissance de sortie cont. à 25 °C (VA) (3)

2000

2000

Puissance de sortie cont. à 25 °C (W)

1600

1600

Puissance de sortie cont. à 40 °C (W)

1450

1450

Puissance de sortie cont. à 65 °C (W)

1000

1000

Puissance de crête (W)

3500

3500

Efficacité maximum (%)

93

94

Puissance de charge zéro (W)

10

10

Puissance de charge zéro en mode
recherche (W)

3

3

GÉNÉRAL

Relais Programmable (4)

oui

Protection (2)

Voir a - g

Caractéristiques communes

Plage de température de fonctionnement: -40 à +65 °C

(refroidissement par ventilateur)

Humidité (échappement libre): max 95 %

BOITIER

Caractéristiques communes

Matériau & Couleur: aluminium (bleu RAL 5012)

Degré de protection : IP 21

Raccordement batterie

Boulons M8

Connexions 230 VCA

Bornes à vis (6 mm²) 10 AWG

Poids (kg)

12

Dimensions (H x L x P en mm)

520 x 255 x 125

STANDARDS

Sécurité

EN 60335-1, EN 60335-2-29

Émission / Immunité

EN 55014-1, EN 55014-2, EN 61000-3-3

1

EN

NL

FR

DE

ES

SE

IT

Appendix

1. SICHERHEITS- HINWEISE

Allgemein

Lesen sie bitte zunächst die mitgelieferte Dokumentation sorgfältig durch. Machen Sie
sich mit den Sicherheitshinweisen und den zugehörigen Anweisungen vertraut bevor Sie
das Produkt in Betrieb nehmen.
Das Produkt wurde in Übereinstimmung mit den geltenden internationalen Vorschriften
entwickelt, gebaut und erprobt.
Nutzen Sie das Gerät ausschließlich für den vorgesehen Anwendungsbereich.

WARNUNG: Es besteht STROMSCHLAG Gefahr!

Das Produkt wird zusammen mit einer ständigen Energiequelle (Batterie) genutzt. Auch
wenn die Geräte ausgeschaltet sind, kann an den Eingangs / Ausgangs – Anschlüssen
Spannung anliegen. Schalten Sie immer den Wechselstrom – Eingang aus, und lösen
Sie die Batterieanschlüsse bevor Sie mit Wartungsarbeiten beginnen.

Das Produkt enthält keine wartungsbedürftigen Teile. Öffnen Sie die Frontplatte nicht,
und nehmen Sie das Gerät nur in Betrieb, wenn alle Gehäusepaneele fest eingebaut sind.
Wartungsarbeiten sollten ausschließlich durch qualifiziertes Servicepersonal ausgeführt
werden.

Nutzen Sie das Gerät niemals an Orten wo Gefahr für Staub und/oder Gas Explosionen
besteht. Beachten Sie die Herstellerangaben der Batterie um sicher zu sein, dass die
gewählte Batterie für den Betrieb mit dem Gerät geeignet ist. Die
Sicherheitsempfehlungen des Herstellers sollten immer beachtet werden.

WARNHINWEIS: Heben sie schwere Gräte nie ohne Hilfe.

Einbau

Lesen die Herstelleranweisungen vor Beginn der Einbauarbeiten.
Dieses Gerät gehört zur Sicherheitsklasse I (aus Sicherheitsgründen mit

Erdungsanschlüssen). Die Wechselstromanschlüsse müssen aus

Sicherheitsgründen nicht abschaltbare Erdungsanschlüssen haben. Ein Weiterer
Erdungsanschluss ist außen am Gehäuse angebracht. Falls der Verdacht besteht,

dass die Erdung des Gerätes beschädigt ist, sollte es abgeschaltet werden. Dabei ist
sicherzustellen, dass es nicht unbeabsichtigt wieder eingeschaltet werden kann. Nehmen
Sie Kontakt mit dem qualifiziertem Service-Fachmann auf.

Sorgen Sie dafür, dass die Anschlusskabel mit Sicherungen und
Unterbrechungsschaltern ausgerüstet sind. Tauschen Sie Schutzkomponenten nie
gegen solche anderer Bauart aus. Lesen Sie die das Handbuch zur korrekten
Bestimmung von Ersatzteilen.

Vor dem Einschalten sollten Sie prüfen, ob die Stromquelle den im Handbuch
spezifizierten Angaben für das Produkt entspricht.

2

Stellen Sie sicher, dass das Gerät im Rahmen korrekter Betriebsbedingungen betrieben
wird. Betreiben Sie es nie in nasser oder staubiger Umgebung. Gewährleisten Sie immer
genügend Lüftungsfreiraum um das Gerät herum, und blockieren Sie nicht die
Lüftungsöffnungen. Installieren Sie das Gerät in einer hitzebeständigen Umgebung.
Stellen Sie deshalb sicher, dass sich weder Chemikalien, brennbare Kunststoffe,
Vorhänge oder andere Textilien in unmittelbarer Nähe zum Einbauort befinden.

Transport und Lagerung

Gewährleisten Sie dass bei Transport und Lagerung des Produktes die Netz-Zuleitungen
und Batteriekabel abgeklemmt sind.

Für Transport der Geräte in anderen als den Originalverpackungen kann keine Haftung
übernommen werden.

Lagern Sie das Produkt in trockenen Räumen bei Temperaturen zwischen –20 °C und
60 °C.

Beachten Sie hinsichtlich Transport, Lagerung und Entsorgung die Hinweise des
Batterieherstellers.

3

EN

NL

FR

DE

ES

SE

IT

Appendix

2. BESCHREIBUNG

2.1 Allgemeines

SinusMax – Höchstwertige Technik

Die Wechselrichter-Baureihe wurde für gewerblichen Einsatz für ein breites
Anwendungsspektrum entwickelt. Die Entwurfsbedingungen verlangten einen echte
Sinus-Wechselrichter mit bestmöglichem Wirkungsgrad bei kompromissloser
Leistungsbereitschaft. Durch die Anwendung von Hybrid-HF-Technologie entstand ein
hochwertiges Spitzengerät.
Mit neuester Hybrid-Technologie entstand ein Spitzenprodukt mit kompakten
Einbaumaßen, geringem Gewicht und der Fähigkeit problemlos die notwendige Leistung
für jede nur denkbare Belastung bereitzustellen.

Besonders hohe Anlaufleistung

Eine Besonderheit der SinusMaxTechnologie ist es, besonders hohe Anlaufleistung
abgeben zu können. Mit konventioneller HF-Technologie ist das nicht möglich.
Wechselrichter können auch schwierige Anlaufprobleme wie Kompressoren,
Elektromotoren oder ähnlichen Anwendungen auftreten können, sicher zu beherrschen.

Parallel und 3-Phasen Betrieb sind möglich

Bis zu sechs Wechselrichter können bei hohem Leistungsbedarf parallel geschaltet
werden.
Auch Drei-Phasen Betrieb ist möglich.

Lastumschaltung auf eine andere Wechselstromquelle: Der automatische
Übergangsschalter

Falls ein automatischer Übergangsschalter erforderlich ist empfehlen wir den Einbau
eines MultiPlus oder Quattro Gerätes. Bei diesen Produkten ist der Übergangsschalter
eingebaut, und die Laderfunktion des MultiPlus/Quattro kann ausgeschaltet werden.
Computer und andere elektronische Geräte laufen unterbrechungsfrei weiter, denn die
Schaltzeit des Multi/Quattro liegt unterhalb von 20 msec.

Programmierbares Relais
Der Wechselrichter hat ein programmierbares Mehrfunktionsrelais, das in der
Grundeinstellung als Alarm Relais arbeitet. Dieses Relais kann jedoch für eine Vielzahl
von Zusatz-Funktionen programmiert werden, wie z.B. als Startrelais für einen Generator.

Programmierbar mit DIP Schaltern, mit VE.Net Paneel oder dem PC.

Der Wechselrichter wird einsatzbereit geliefert. Es gibt drei Möglichkeiten Einstellungen
falls erforderlich zu verändern:

- Die wichtigsten Einstelliungen können sehr einfach über DIP Schalter eingestellt
werden.

- Alle Einstellungen mit Ausnahme die des programmierbaren Relais können mit dem
VE.Net Paneel verändert werden.

- Alle Einstellungen können mit dem PC und der entsprechenden Software, die kostenfrei
über www.victronenergy.com geladen werden kann, vorgenommen werden.

4

3. BETRIEB

3.1 Ein/Aus Schalter

Wenn der Schalter auf „on“ steht ist das Gerät betriebsbereit. Der Wechselrichter beginnt
zu arbeiten und die LED „Inverter on“ geht an.

3.2 Fernbedienung

Fernbedienung ist über einen einfachen „Ein/Aus“-Schalter oder über das Wechselrichter
Kontroll-Paneel möglich.

3.3 LED Anzeigen

LED aus

LED blinkt

LED brennt

Der Wechselrichter ist eingeschaltet und
liefert Strom an die Verbraucher.
Batteriebetrieb.

inverter

on
eco mode

off

alarm

eco

Der Wechselrichter ist eingeschaltet und
liefert Strom an die Verbraucher.
Vorwarnung: Überast, oder
niedrige Batteriespannung, oder
Wechselrichter-Temperatur hoch.

inverter

on

eco mode

off

alarm

eco

5

EN

NL

FR

DE

ES

SE

IT

Appendix

Der Wechselrichter ist ausgeschaltet.
Alarm: Überlast, oder
Niedrige Batteriespannung, oder
Hohe Wechselrichter-Temperatur, oder
Gleichstrom-Brummspannung am Batterie-

Ausgang zu hoch.
inverter

on

eco mode

off

alarm

eco

Der Wechselrichter arbeitet im „eco mode“
und liefert trom an di Verbraucher.

inverter

on

eco mode

off

alarm

eco

6

4. INSTALLATION

4.1 Einbauort

Das Gerät muss in trockener und gut belüfteter Umgebung möglichst nahe zu den
Batterien aufgestellt werden. Ein Freiraum von wenigstens 10 cm soll um das Gerät
herum aus Lüftungsgründen vorhanden sein.

Extrem hohe Außentemperaturen führen zu:
Verkürzter Einsatzdauer.
Verringerung des Ladestroms.
Verringerter Spitzenleistung oder Abschalten des Wechselrichters.

Das Gerät sollte nicht unmittelbar oberhalb von Batterien eingebaut
werden.

Das Gerät ist für Wandmontage geeignet. Bezüglich der Montage siehe Anhang.
Das Gerät kann sowohl horizontal als auch vertikal eingebaut werden. Aus
Kühlungsgründen ist vertikaler Einbau zu bevorzugen.

Das Innere des Gerätes muss auch nach dem Einbau zugänglich bleiben.

Achten Sie auf möglichst geringen Abstand zwischen dem Gerät und den Batterien um
Spannungsverluste durch unnötig lange Kabel gering zu halten.

Aus Sicherheitsgründen sollte das Gerät in feuerhemmenden Räumen
eingebaut werden, insbesondere dann, wenn es starke Verbraucher
versorgen soll. So sollten Chemikalien, Kunstoffe, Vorhänge und andere
Textilien nicht in unmittelbarer Nähe vorhanden sein.

Dieses Produkt darf nur durch qualifiziertes Fachpersonal eingebaut
werden.

7

EN

NL

FR

DE

ES

SE

IT

Appendix

4.2 Anschluss der Batteriekabel

Um die volle Leistungsfähigkeit des Produktes zu nutzen, sollten Batterien mit
ausreichender Kapazität über Kabel mit ausreichenden Querschnitten angeschlossen
werden. Siehe Tabelle.

24/2000

12/2000

Empfohlener
Kabelquerschnitt (mm2)

→ 6 m

50

70

24/2000

12/2000

Empfohlene
Batteriekapazität (Ah)

200 – 500

350 – 1000

Anmerkung: Innenwiderstand ist der wichtigste Einflussfaktor bei der Nutzung von
Batterien niedriger Kapazität. Fragen sie Ihren Lieferanten oder lesen sie die
entsprechenden Abschnitte unseres Buches „Immer Strom“, das Sie von unserer
Webseite herunterladen können.

Vorgehensweise

Gehen Sie beim Anschluss der Batteriekabel wie folgt vor:

Nutzen Sie isolierte Spannschlüssel zur Vermeidung von Kurzschlüssen.
Vermeiden Sie Kurzschlüsse an den Batteriekabeln.

Anschluss der Batteriekabel: + (rot) und – (schwarz), an die Batterie siehe Anhang A.
Verkehrte Polung (+ an – und – an +) führt zur Schädigung des Produkts. (Die Sicherung
im MultiPlus Compact kann beschädigt werden)
Ziehen Sie alle Befestigungsschrauben fest an um auch die Kontaktwiderstände so weit
wie möglich zu reduzieren.

8

4.3 Anschluss der Wechselstromverkabelung

Dieses Produkt entspricht der Sicherheitsklasse I (mit
Sicherungserdung).

Der Null-Leiter des Wechselstromausgangs dieses Wechselrichters
ist mit dem Gehäuse verbunden.

Damit wird die korrekte Funktion des Fehlerstromschutzschalters GFCI,
der Im Wechselstromausgang dieses Wechselrichters eingebaut werden
muss gewährleistet.
Das Gehäuse des Gerätes muß geerdet werden. Bei Fahrzeugen am
Chassis, bei Booten am Rumpf oder der Erdungsplatte.

Vorgehensweise

Die Anschlüsse sing eindeutig markiert. Von links nach rechts: „PE“ (Erdung), „L“ (Phase)
und „N“ (Null).

4.4 Optionale Anschlüsse

Eine Anzahl optionaler Anschlüsse ist möglich:

4.4.1 Fernbedienungsschalter für „Ein“ / „Aus“ und Fernbedienungspaneel.

Für die Fernbedienung des Gerätes gibt es zwei verschiedene Möglichkeiten.

- Mit einem externen Schalter (Anschlussklemme H, Anhang A). Hierzu muss der Schalter

des Wechselrichters auf „on“ stehen.

- Mit einem Inverter Control Paneel (Anschluss an einen der beiden RJ45 Stecker C,

siehe Anhang A). Hierzu muss der Schalter des Wechselrichters auf „on“ stehen.

Es kann nur eine Fernbedienung d.h. entweder Schalter oder Paneel
angeschlossen werden.

4.4.2. Das programmierbare Relais

Die Wechselrichter sind mit einem programmierbare Relais ausgestattet, das in der
Werkseinstellung als Alarmrelais programmiert wurde. Zur Änderung der Relais­Funktionen wird die VEConfigure3 Software benötigt.
Neben den Anschlussklemmen leuchtet eine LED auf, wenn das Relais aktiviert ist
(beachte S, siehe Anhang A).

9

EN

NL

FR

DE

ES

SE

IT

Appendix

4.4.3 Parallel Betrieb

Die Wechselrichter können mit mehreren identischen Geräten zum Parallelbetrieb
zusammengeschaltet werden. Hierzu werden mit Standard RJ45UTP - Kabeln
entsprechende Verbindungen zwischen den Geräten hergestellt. Das so geschaltete
System (ein oder mehrere Wechselrichter und eventuell ein Bedienungspaneel) muss
dann neu konfiguriert werden (siehe Abschnitt 5).
Bei Parallelschaltung ist folgendes zu beachten:

- Maximal sechs Geräte können parallel arbeiten.

- Nur hinsichtlich Leistung und Typ identische Geräte dürfen kombiniert werden.

- Die Gleichstrom-Anschlusskabel zu den Geräten müssen gleich lang und von gleichem Querschnitt
sein.

- Falls ein positiver und ein negativer Verteilerpunkt gewählt wird, muss der Querschnitt zwischen dem
Verteilerpunkt und den Batterien wenigstens der Summe der erforderlichen Querschnitte zwischen
dem Verbindungspunkt und den Wechselrichtern entsprechen.

- Bauen Sie die Geräte so nahe wie möglich zueinander ein, aber mit mindestens 10 cm Luftraum
neben, über und unter den Geräten.

- Die UTP Kabel müssen immer direkt von einer zur nächsten Einheit verbunden werden (und zum
Fernbedienungspaneel). Verbindungs-/Splitter Dosen sind nicht zulässig.

- Im System kann lediglich eine Fernbedienung (Schalter oder Paneel) eingebaut werden.

4.4.4 Dreiphasen-Schaltung

Die Wechselrichter können auch in einem Dreiphasen-Ypsilon (Y)-Konfiguration
betrieben werden. Hierzu müssen die Geräte über Standard RJ45 UTP Kabel ((identisch
zu denen im Parallelbetrieb) verbunden werden. Das System (Geräte und u.U. ein
Fernbedienungspaneel) muss anschließend konfiguriert werden (siehe auch Abschnitt

5).

Voraussetzungen: Abschnitt 4.4.5.
Hinweis: Der Wechselrichter eignet sich nicht für eine Drei-Phasen-Delta (Δ)-

Konfiguration.

10

5. EINSTELLUNGEN

5.1 Standard Einstellungen: Bereit zum Betrieb

Der Wechselrichter wird mit Standardeinstellungen geliefert. Üblicherweise sind die für
Einzelgerätbetrieb ausgelegt und Änderungen sind nicht erforderlich.

Standard Fabrikeinstellungen
Wechselrichter-Frequenz 50 Hz
Wechselrichter-Spannung 230 VAC
Einzelgerät / Parallel / 3-Phasen Einzelgerät
Such Modus aus
Programmierbares Relais Alarm Funktion

5.2 Erläuterung der Einstellungen

Wechselrichter Frequenz

Ausgangsfrequenz
Einstellmöglichkeit: 50 Hz; 60 Hz

Wechselrichter Spannung

Einstellbar: 210 – 245 V
Einzelbetrieb / Parallelbetrieb / 3-Phasenbetrieb

Mit der Nutzung mehrerer Geräte ist es möglich:

-Die Gesamtleistung zu erhöhen (Parallelschaltung mehrerer Geräte).

- Create a split-phase system.

- Aufbau eines 3-Phasen Systems.

Die Standard Werkseinstellungen gelten für Einzelgerätebetrieb. Hinsichtlich von
Parallel-, Dreiphasen- oder Mehrphasen-Betrieb beachten Sie bitte die Abschnitte 4.4.3
and 4.4.4.

Einstellungen sollen ausschließlich von dafür qualifiziertem Fachpersonal
ausgeführt werden.
Machen Sie sich vor Beginn der Arbeiten gründlich mit den
Einbauhinweisen vertraut.
Batterien sollen während der Ladung in trockener und gut belüfteter
Umgebung sein.

11

EN

NL

FR

DE

ES

SE

IT

Appendix

Such Modus (Nur bei Einzelgerätbetrieb)

Bei eingeschaltetem Suchmodus reduziert sich der Verbrauch um ca. 70 % wenn keine
Verbraucher anliegen. Wenn der Compact in dieser Betriebsart als Wechselrichter
arbeitet, schaltet er bei fehlender oder sehr geringer äußerer Belastung ab. Alle 2
Sekunden schaltet das Gerät kurzfristig an. Wenn die Belastung einen voreingestellten
Wert übersteigt, schaltet das Gerät in den Dauerbetrieb. Falls keine Last anliegt schaltet
das Gerät sich wieder ab.
Der Suchmodus kann über den DIP-Schalter eingestellt werden.
Die Belastungswerte in den Suchmodi „shut down“ und „remain on“ können mit
VEConfigure3 eingestellt werden.
Die Standard Einstellungen sind:
Abschaltpunkt: 40 Watt (lineare Belastung).
Einschaltstrom: 100 Watt (lineare Last).

AES (Automatic Economy Switch)

Statt des Suchmodus kann auch der AES-Modus gewählt werden (nur mit VEConfigure3
einstellbar).
Bei Wahl dieser Einstellung wird der Leistungsverbrauch ohne oder nur bei geringer
Belastung um ca. 20 % reduziert. Dies geschieht durch geringfügige Verkürzung der
Sinuswellen-Länge. Diese Einstellung kann nicht mit DIP-Schaltern gemacht werden. Sie
lässt sich nur bei Einzelgerät-Betrieb anwenden.

Programmierbares Relais

In der Grundeinstellung ist das Relais als Alarmrelais konfiguriert. Es wird bei folgenden
Ereignissen ansprechen: Der Wechselrichter wird zu warm; die Brummspannung am
Eingang wird zu hoch; die Batteriespannung wird zu niedrig.
Die Einstellungen können nicht mit DIP-Schaltern gemacht werden.
Neben den Anschlussklemmen leuchtet eine LED auf, wenn das Relais aktiviert ist
(beachte S, siehe Anhang A).

12

5.3 Konfiguration mit dem Computer

Alle Einstellungen können mit einem Computer oder dem VE.Net Paneel gemacht
werden. (Ausnahme: Multifunktions-Relais und den virtuellen Schalter mit VE.Net.
Einige Einstellungen lassen sich auch mit DIP-Schaltern machen (siehe Abschnitt 5.2)

Für Einstellungen mit dem Computer ist folgendes erforderlich:

- Die VEConfigure3 Software steht zum kostenlosen Download unter

www.victronenergy.com bereit.

- Ein MK3-USB (VE.Bus to USB) Interface.

Alternativ kann das Interface MK2.2b (VE.Bus zu RS232) verwendet werden (ein RJ45
UTP Kabel wird benötigt).

5.3.1 VE.Bus Schnell Konfigurations- Einstellung (VE.Bus Quick Configure Setup)

Bei VE.Bus Quick Configure Setup handelt es sich um ein Software Programm mit dem
ein Compact oder ein System mit bis zu drei Geräten (für Parallel- oder Dreiphasen
Betrieb) einfach konfiguriert werden können. VEConfigure3 ist ein Teil dieses
Programms.
Die Software kann kostenfrei über www.victronenergy.com heruntergeladen werden.

5.3.2 VE.Bus System Konfiguration

Die Konfiguration fortschrittlicher Anwendungen und/oder von Systemen mit vier und
mehr Wechselrichtern ist nur mit „VE.Bus System Configurator“ Software möglich.
Die Software kann kostenfrei über www.victronenergy.com. heruntergeladen werden.
VEConfigure3 ist Teil dieses Programms.

5.4 Einstellungen über das VE.Net Paneel

Hierfür werden ein VE.Net Paneel und ein VE.Net zu VE.Bus Konverter benötigt.
Mit dem VE.Net Paneel können Sie alle Parameter mit Ausnahme des multifunktionalen
Relais und des Virtuellen Schalters einstellen.

13

EN

NL

FR

DE

ES

SE

IT

Appendix

5.5 Konfiguration mit DIP Schaltern

Einige Einstellungen können mit DIP Schaltern vorgenommen werden:
Vorgehensweise:
a) Schalten Sie das Gerat ein, vorzugsweise ohne Belastung und ohne Wechselspannung

an den Eingängen. Der Compact wird dann als Wechselrichter arbeiten.
b) Stellen Sie die DIP-Schalter nach Vorschrift ein.
c) Speichern Sie die Einstellungen durch Schalten des DIP-Schalters No. 8 auf „on“ und

„out“

5.5.1. DIP-Schalter 1 und 2
Standardeinstellungen: Zum Betrieb des Produktes mit dem „On/Off/Charger Only“-

Schalter
ds 1: „off“ (aus)
ds 2: „on“ (ein)

Die Standardeinstellung ist erforderlich, wenn der „On/Off/Charger Only“-Schalter (Ein /
Aus / Nur Ladegerät) im Frontpaneel verwendet wird. Diese Einstellung sollte auch in
Konfigurationen mit einem GX-Gerät oder VE.Bus Smart Dongle verwendet werden, wenn
kein zusätzliches Digitales Multifunktionales Bedienungspanel oder VE.Bus BMS
angeschlossen ist.
Wenn ein Digitales Multifunktionales Bedienungspanel oder ein VE.Bus BMS vorhanden
ist, beachten Sie bitte die folgenden Einstellungen.

Einstellung für die Fernbedienung durch ein Multifunktionales Bedienungspanel
oder ein VE.Bus BMS:
ds 1: „on“ (ein)
ds 2: „off“ (aus)

Diese Einstellung ist erforderlich, wenn ein Multifunktionales Bedienungspanel und/oder ein
VE.Bus BMS angeschlossen ist.
Das Multi Control-Bedienpaneel muss an einen der beiden RJ45 Kontakte B
angeschlossen sein, siehe Anhang A.

Einstellung für eine Fernbedienung über einen 3-Wege-Schalter:
ds 1: „off“ (aus)
ds 2: „off“ (aus)

Diese Einstellung ist erforderlich, wenn ein 3-Wege-Schalter angeschlossen ist.
Der 3-Wege-Schalter muss mit Anschluss L verkabelt sein, siehe Anhang A.

Es kann nur eine Fernbedienung angeschlossen werden, d. h. entweder ein Schalter
oder ein Fernbedienpaneel.
In beiden Fällen ist der Schalter am Produkt selbst auf „on“ (ein) zu stellen.

14

5.5.2 Einstellungsbeispiele

Beispiel 1 ist die Fabrikeinstellung (Da die Fabrikeinstellungen mit einem Computer
gemacht werden, sind alle DIP Schalter eines neuen Produktes mit Ausnahme von DS-2
auf „off“ gesetzt.

DS-1 Paneel-Option

off DS-2 Paneel-Option

on

DS-3 Nicht verwendet

DS-4 Nicht verwendet

DS-5 Frequenz

DS-6 Suchmodus

off DS-7 Nicht verwendet

DS-8 Speicherung

→

←

DS-1

off DS-2 on

DS-3

DS-4

DS-5

off DS-6

off DS-7

DS-8

→

←

DS-1 on

DS-2

off DS-3

S-4

DS-5 On

DS-6 On

DS-7

DS-8

→

←

Beispiel 1: (Fabrikeinstellung)
1 kein Paneel verbunden
2 kein Paneel verbunden
5 Frequenz: 50 Hz
6 Suchmodus aus
8 Speicherung: off→ on→ off

Beispiel 2
1 kein Paneel verbunden
2 kein Paneel verbunden
5 Frequenz: 50 Hz
6 Suchmodus aus
8 Speicherung: off→ on→ off

Beispiel 3
1 kein Paneel verbunden
2 kein Paneel verbunden
5 Frequenz: 60 Hz
6 Such-Modus ein
8 Speicherung: off→ on→ off

Zur Speicherung der Einstellungen muß der Schalter ds-8 von aus auf ein und dann
zurück nach aus bewegt werden.
Die LED´s „Inverter“ „eco mode“ und „alarm“ werden zur Anzeige der Annahme der
Einstellungen vier mal blinken.

15

EN

NL

FR

DE

ES

SE

IT

Appendix

6. WARTUNG

Das Compact benötigt keine speziellen Unterhaltungsarbeiten. Es reicht aus ca. einmal
jährlich alle Anschlüsse zu überprüfen. Vermeiden Sie Feuchtigkeit, Öl und Ruß-Dämpfe
und halten Sie das Gerät sauber.

7. FEHLER-KORREKTUR-MASSNAHMEN

Gehen Sie bei der Fehlersuche entsprechend nachstehender Tabelle vor.
Fragen Sie Ihren Victron Energy Händler falls der Fehler nichtbehoben werden kann.

Problem

Ursache

Lösung

Der
Wechselrichter
arbeitet nicht nach
dem Einschalten.

Die Batteriespannung ist zu
hoch oder zu niedrig.

Stellen Sie sicher, dass die
Spannungen innerhalb der
Betriebsgrenzen liegen.

Der
Wechselrichter
arbeitet nicht.

Der Prozessor ist im Außer­Betrieb Modus.

Schalten Sie den Front­Schalter aus, warten Sie 4
Sekunden und schalten Sie
wieder ein.

Die Alarm LED
blinkt.

Vor-Alarm alt. 1. Die
Gleichstrom Eingangsspannung
ist zu niedrig.

Laden Sie die Batterie oder
prüfen Sie die Batterie­Anschlüsse.

Die Alarm LED
blinkt

Vor-Alarm alt. 2. Die
Umgebungstemperatur ist zu
hoch.

Bringen Sie den
Wechselrichter an einen
kühleren und gut belüfteten
Einbauort. Reduzieren Sie
die Belastung.

Die Alarm LED
blinkt.

Vor-Alarm alt. 3. Die
Wechselrichterbelastung liegt
oberhalb der Nennlast

Reduzieren Sie die
Belastung.

Die Alarm LED
blinkt.

Voralarm alt. 4. Die Brumm­Spannung am
Gleichstromeingang übersteigt
1,25 Vrms.

Prüfen Sie Batteriekabel und
Anschlüsse. Prüfen Sie die
Batteriekapazität und
erhöhen Sie diese ggfs.

Die Alarm LED
blinkt
abwechselnd.

Vor-Alarm alt. 5. Die Batterie­Spannung ist niedrig und die
Belastung ist zu hoch.

Laden Sie die Batterien,
reduzieren Sie die Belastung
oder wählen Sie größere
Batteriekapazität. Nehmen
Sie kürzere und/oder Dickere
Batteriekabel.

Die Alarm LED
brennt

Der Wechselrichter hat sich
nach einem Voralarm
abgeschaltet.

Suchen Sie in der Tabelle
nach einer
Lösungsmöglichkeit.

16

8. TECHNISCHE DATEN

1) Kann auf 60 Hz und auf 240 V angepasst werden

2) Schutz

a) Kurzschluss Ausgang
b) Überlast
c) Batteriespannung zu hoch
d) Batteriespannung zu niedrig
e) Temperatur zu hoch
f) 230 VAC am Wechselrichter Ausgang
g) Eingangs-Brummspannung zu hoch

3) Nicht lineare Belastung, Spitzenfaktor 3:1

5) Programmierbares Relais kann als Allgemeines Alarmrelais, Gleichstrom-Unterspannungs- oder

Generator Start-Signal geschaltet werden

Wechselrichter

C 12/2000 230 V

C 24/2000 230 V

WECHSELRICHTER

Eingangsspannungsbereich (VDC)

9,5 – 17 V

19 – 33 V

Ausgangs-Spannung

Ausgangs-Spannung: 230 VAC ± 2 %

Frequenz: 50 Hz ± 0,1 % (1)

Ausgangs-Dauerleistung bei 25 °C (VA) (3)

2000

2000

Ausgangs-Dauerleistung bei 25 °C (W)

1600

1600

Ausgangs-Dauerleistung bei 40 °C (W)

1450

1450

Ausgangs-Dauerleistung bei 65 °C (W)

1000

1000

Spitzenleistung (W)

3500

3500

Maximaler Wirkungsgrad (%)

92

92

Leistungsaufnahme bei Nullast (W)

9

11

Nullast-Leistungsaufnahme, Suchmodus (W)

3

4

Allgemeine Daten

Programmierbares Relais (4)

ja

Schutz (2)

a - g

Gemeinsame Merkmale

Betriebstemperaturbereich: -40 bis +65 °C

(Lüfterkühlung)

Feuchte (nicht kondensierend): max 95 %

GEHÄUSE

Gemeinsame Merkmale

Material & Farbe Aluminium (blau RAL 5012)

Schutzklasse: IP 21

Batterieanschluss

M8 bolzen

230 V Wechselstromanschluss

Schraubanschlüsse 6 mm² (10 AWG)

Gewicht (kg)

12

Abmessungen (hxwxd in mm)

520 x 255 x 125

NORMEN

Sicherheit

EN 60335-1, EN 60335-2-29

Emission / Immunity

EN 55014-1, EN 55014-2, EN 61000-3-3

1

EN

NL

FR

DE

ES

SE

IT

Appendix

1. INSTRUCCIONES DE SEGURIDAD

General

Antes de utilizar este equipo lea la documentación suministrada con este producto para
familiarizarse con las instrucciones y medidas de seguridad. Este producto ha sido
diseñado y comprobado de acuerdo con las normas internacionales. El equipo debe
utilizarse exclusivamente para los fines para los que ha sido diseñado.

ADVERTENCIA: PELIGRO DE DESCARGA ELÉCTRICA.
El producto se usa junto con una fuente de alimentación permanente (batería). Los
terminales de entrada y/o salida podrían contener carga eléctrica peligrosa incluso
cuando el equipo está apagado. Deberá desenchufarse siempre la alimentación CA y la
batería antes de llevar a cabo el mantenimiento o reparación del producto.

El producto no tiene componentes internos que puedan ser manipulados por el usuario.
No retire el panel frontal ni encienda el producto si cualquiera de los paneles ha sido
retirado. Cualquier reparación deberá llevarla a cabo personal cualificado.

No utilice este producto en lugares con riesgo de explosión de gas o polvo. Consulte la
información del fabricante de la batería para asegurarse de que el producto es compatible
para su uso con la batería. Deberán cumplirse siempre las instrucciones de seguridad
del fabricante.

ADVERTENCIA: No levante cargas pesadas sin ayuda.

Instalación

Lea atentamente las instrucciones de instalación en el manual de instalación antes de
instalar el equipo.

Este producto es un dispositivo de clase de seguridad I (suministrado con terminal de
puesta a tierra). El chasis debe estar conectado a tierra. Hay un punto de puesta a
tierra en la parte exterior del producto. Si sospecha que la puesta a tierra pueda estar
dañada, deberá desconectar el equipo y asegurarse de que no se puede poner en
marcha de forma accidental; póngase en contacto con personal técnico cualificado.

Compruebe que los cables de entrada CC y CA disponen de fusibles y de disyuntores.
No sustituya nunca un componente de seguridad con uno de otro tipo. Consulte el
manual para determinar cuál es el componente adecuado.

Antes de conectarlo a la corriente, asegúrese de que la fuente eléctrica disponible
coincide con la configuración del producto descrita en el manual.

Compruebe que el equipo se utiliza en las condiciones ambientales correctas. No utilice
el producto en un ambiente húmedo o polvoriento. Compruebe que hay suficiente
espacio alrededor del producto para su ventilación y que los orificios de ventilación no
están bloqueados.

Compruebe que la tensión necesaria para el sistema no exceda la capacidad del
producto.
2

Transporte y almacenamiento

Asegúrese de que los cables de alimentación y los de la batería han sido desconectados
para su almacenamiento o transporte.

No se aceptará ninguna responsabilidad por cualquier daño ocasionado al equipo
durante el transporte si este no lleva su embalaje original.

Guarde el producto en un entorno seco, la temperatura de almacenamiento debe oscilar
entre –20 °C y 60 °C.
Consulte el manual del fabricante de la batería para obtener información sobre el
transporte, almacenamiento, recarga y eliminación de la batería.

3

EN

NL

FR

DE

ES

SE

IT

Appendix

2. DESCRIPCIÓN

2.1 General

SinusMax – Un diseño superior

Desarrollado para uso profesional, la gama de inversores es ideal para innumerables
aplicaciones. El criterio utilizado en su diseño fue el de producir un verdadero inversor
sinusoidal con una eficiencia optimizada pero sin comprometer su rendimiento. Al utilizar
tecnología híbrida de alta frecuencia, obtenemos como resultado un producto de la
máxima calidad, de dimensiones compactas, ligero y capaz de suministrar potencia, sin
problemas, a cualquier carga.

Potencia de arranque adicional

Una de las características singulares de la tecnología SinusMax consiste en su muy alta
potencia de arranque. La tecnología de alta frecuencia convencional no ofrece un
rendimiento tan extraordinario. Los inversores, sin embargo, están bien dotados para
alimentar cargas difíciles, como compresores, motores eléctricos y aparatos similares.

Funcionamiento en paralelo y en trifásico

Se pueden conectar hasta 6 inversores en paralelo para alcanzar una mayor potencia de
salida.
También es posible su configuración para funcionamiento trifásico.

Transferencia de la carga a otra fuente CA: el conmutador de transferencia
automático

Si se requiere un conmutador de transferencia automático, recomendamos usar el
MultiPlus o el Quattro en vez de este. El conmutador está incluido en este producto y la
función de cargador del MultiPlus/Quattro puede deshabilitarse. Los ordenadores y
demás equipos electrónicos continuarán funcionando sin interrupción, ya que el
MultiPlus/Quattro dispone de un tiempo de conmutación muy breve (menos de 20
milisegundos).

Relé programable

El Inversor está equipado con un relé programable, que está programado por defecto
como relé de alarma. Este relé se puede programar para cualquier tipo de aplicación: por
ejemplo, como relé de arranque para un grupo generador.

Programable con conmutadores DIP, panel VE.Net u ordenador personal

Inverter se suministra listo para usar. Hay tres funciones para cambiar determinados
ajustes si se desea:

- Los ajustes más importantes pueden modificarse de manera muy sencilla, con los

interruptores DIP

- Todos los valores, con la excepción del relé programable, pueden cambiarse con un

panel VE.Net.

- Todos los valores se pueden cambiar con un PC y el software gratuito que se puede

descargar desde nuestro sitio web www.victronenergy.com.

4

3. FUNCIONAMIENTO

3.1 Conmutador On/Off

Al poner el conmutador en “on”, el producto empieza a funcionar. El inversor se pone en
marcha y el LED “inverter on” se enciende.

3.2 Control remoto

Es posible utilizar un control remoto con un interruptor on/off sencillo o con el panel de
control del Inverter.

3.3 Indicadores LED

El inversor está encendido y suministra
energía a la carga: Funcionamiento de la
batería

inversor

on

modo eco

off

alarma

eco

El inversor está encendido y suministra
energía a la carga:
Prealarma Sobrecarga o
Tension de la batería baja o
Temperatura del inversor alta

inversor

on

modo eco

off

alarma

eco
LED apagado

LED intermitente

LED encendido

5

EN

NL

FR

DE

ES

SE

IT

Appendix

El inversor está apagado.
Alarma: Sobrecarga o
Tension de la batería baja o
Temperatura del inversor alta, o
Tensión de ondulación CC en el terminal
de la bateria demasiado alta.

inversor

on

modo eco

off

alarma

eco

El inversor está en “modo eco” y

suministra energía a la carga:

inversor

on

modo eco

off

alarma

eco

6

4. INSTALACIÓN

4.1 Ubicación

El producto debe instalarse en una zona seca y bien ventilada, tan cerca como sea
posible de las baterías. Debe dejarse un espacio de al menos 10cm. alrededor del
aparato para refrigeración.

El producto está pensado para montarse en la pared. Consulte el Apéndice A.
El aparato puede montarse horizontalmente o verticalmente, aunque es preferible el
montaje vertical. Se refrigera mucho mejor en esta posición.

Intente que la distancia entre el producto y la batería sea la menor posible para minimizar
la pérdida de tensión por los cables.

El producto deberá ser instalado por un electricista cualificado.

Una temperatura ambiente demasiado alta tendrá como resultado:
Una menor vida útil.
Una menor corriente de carga.
Una menor capacidad de pico o que se apague el inversor.
Nunca monte el aparato directamente sobre las baterías.

La parte interior del producto debe quedar accesible tras la instalación.

Por motivos de seguridad, este producto deberá instalarse en un entorno
resistente al calor si se utiliza con equipos en los que se va a convertir una
cantidad de electricidad importante. Debe evitarse en su proximidad la
presencia de productos químicos, componentes sintéticos, cortinas u otros
textiles, etc.

7

EN

NL

FR

DE

ES

SE

IT

Appendix

4.2 Conexión de los cables de batería

Para utilizar la capacidad del producto en su totalidad deben utilizarse baterías con
capacidad suficiente y cables de batería de sección adecuada. Consulte la tabla
siguiente:

24/2000

12/2000

Sección de cable
recomendada (mm2)

→ 6 m

50

70

24/2000

12/2000

Capacidad de batería
recomendada (Ah)

200 – 500

350 – 1000

Observación: La resistencia interna es el factor determinante al trabajar con baterías de
poca capacidad. Consulte a su proveedor o las secciones relevantes de nuestro libro
“Electricidad a Bordo”, que puede descargarse de nuestro sitio web.

Procedimiento

Conecte los cables de batería de la manera siguiente:
Conecte los cables de batería: El + (rojo) y el – (negro), a la batería; ver Apéndice A.

Si se conectan los cables al revés (+ a – y – a +) se podrían causar daños al producto.

(El fusible de seguridad interno del Multi Compact podría dañarse)
Apriete bien las tuercas para reducir la resistencia de contacto todo lo posible.

Utilice una llave de tubo aislada para no cortocircuitar la batería.
No ponga los cables de la batería en contacto entren ellos.

8

4.3 Conexión del cableado CA

El conector del terminal de salida de la red se ubica en la parte inferior del Inverter
Compact, ver Apéndice A. El cable del pantalán o de red eléctrica deberá conectarse al
conector con un cable de tres hilos.

Procedimiento

Los puntos de terminal están claramente indicados. De izquierda a derecha: “PE” (tierra),
“L” (fase), y “N” (neutro).

Introduzca el conector de “salida” en el conector “AC-out” (cerca de la parte trasera).

4.4 Opciones de conexión

Existen varias opciones de conexión distintas:

4.4.1 Panel de control remoto y conmutador on/off remoto

El producto puede manejarse de forma remota de dos maneras:

- Con un conmutador externo (terminal de conexión H, ver apéndice A). Sólo funciona si

el conmutador del inversor está en “on”.

- Con un panel de Control Inverter (conectado a una de las dos tomas RJ45 C, ver

apéndice A). Sólo funciona si el conmutador del inversor está en “on”.

Sólo se puede conectar un control remoto, es decir, o bien un conmutador o un
panel de control remoto.

4.4.2. Relé programable

Los inversores disponen de un relé multifuncional programado por defecto como relé de
alarma. (Se necesita el software del VEConfigure3 para cambiar la función del relé).
Cuando se activa el relé, se ilumina un LED situado al lado de los terminales de conexión
(consulte S, ver apéndice A).

Este producto es un dispositivo de clase de seguridad I (suministrado
con terminal de puesta a tierra).

El cable neutro de la salida CA de este inversor está conectado al
chasis.

Con esto se garantiza el funcionamiento correcto del GFCI (o RCCB)
que deberá instalarse en la salida AC del inversor.
El chasis de este producto debe conectarse a tierra, al chasis (de un
vehículo) o a una placa de toma de tierra o al casco (de un barco).

9

EN

NL

FR

DE

ES

SE

IT

Appendix

4.4.3 Conexión en paralelo

Los inversores pueden conectarse en paralelo con varias unidades idénticas. Para ello se
establece una conexión entre los dispositivos mediante cables RJ45 UTP estándar. El
sistema (uno o más inversores y un panel de control opcional) tendrá que configurarse
posteriormente (ver Sección 5).
En el caso de conectar inversores en paralelo, deben cumplirse las siguientes condiciones:

- Un máximo de seis unidades conectadas en paralelo.

- Sólo deben conectarse en paralelo dispositivos idénticos.

- Los cables de conexión CC para los dispositivos deben tener la misma longitud y sección.

- Si se utiliza un punto de distribución negativo y positivo de CC, la sección de los cables que conectan

las baterías y el punto de distribución CC debe ser al menos igual a la suma de las secciones de los
cables necesarios para las conexiones entre el punto de distribución y los inversores.

- Coloque los inversores juntos, pero deje al menos 10 cm para ventilación por debajo, encima y junto

a las unidades.

- Los cables UTP deben conectarse directamente desde una unidad a la otra (y al panel remoto). No se

permiten cajas de conexión/separación.

- Sólo un medio de control remoto (panel o conmutador) puede conectarse al sistema.

4.4.4 Funcionamiento trifásico

El Inverter también puede utilizarse en una configuración trifásica i griega (Y). Para ello, se
hace una conexión entre dispositivos mediante cables RJ45 UTP estándar (igual que para
el funcionamiento en paralelo). El sistema (inversores y un panel de control opcional)
tendrá que configurarse posteriormente (ver Sección 5).
Requisitos previos: ver Sección 4.4.3.
Nota: El Inverter no es adecuado para una configuración trifásica en triángulo (Δ).

10

5. CONFIGURACIÓN

5.1 Valores estándar: listo para usar

El inversor se entrega con los valores estándar de fábrica. Por lo general, estos valores
son adecuados para el funcionamiento autónomo de la unidad.

Valores estándar de fábrica
Frecuencia del inversor 50 Hz
Tensión del inversor 230 VCA
Autónomo/paralelo/trifásico autónomo
Modo de búsqueda off
Relé programable función alarma

5.2 Explicación de los ajustes

Frecuencia del inversor

Frecuencia de salida
Capacidad de adaptación: 50 Hz; 60 Hz

Tensión del inversor

Capacidad de adaptación: 210 – 245 V

Funcionamiento autónomo/paralelo/ajuste bi-trifásico

Con varios dispositivos se puede:

- Aumentar la potencia total del inversor (varios dispositivos en paralelo).

- Crear un sistema de fase dividida.

- Crear un sistema trifásico.
Los ajustes del producto estándar son para funcionamiento autónomo. Para un

funcionamiento en paralelo, trifásico o de fase dividida, ver sercción 4.4.3 y 4.4.4.

Los ajustes sólo puede modificarlos un ingeniero cualificado.
Lea las instrucciones detenidamente antes de realizar cambios.
Las baterías deberán colocarse en un lugar seco y bien ventilado durante
la carga.

11

EN

NL

FR

DE

ES

SE

IT

Appendix

Modo de búsqueda (Sólo aplicable para configuración autónoma).

Si el modo de búsqueda está activado, el consumo en funcionamiento sin carga
disminuye aproximadamente un 70 %. En este modo el Compact, cuando funciona en
modo inversor, se apaga si no hay carga, o si hay muy poca, y se vuelve a conectar cada
dos segundos durante un breve periodo de tiempo. Si la corriente de salida excede un
nivel preestablecido, el inversor seguirá funcionando. En caso contrario, el inversor
volverá a apagarse.
El Modo de búsqueda puede establecerse mediante un conmutador DIP.

Los niveles de carga “shut down” y “remain on” del Modo de Búsqueda pueden

configurarse con el VEConfigure3.
Los ajustes estándar son:
Apagado: 40 Vatios (carga lineal).
Encendido: 100 Vatios (carga lineal).

AES (Automatic Economy Switch – conmutador de ahorro automático)

Además del modo AES, también se puede seleccionar el Modo de búsqueda (sólo con
la ayuda del VEConfigure3).
Si este valor está “on”, el consumo de energía en un funcionamiento sin carga y con
carga baja disminuye aproximadamente un 20 %, “estrechando” ligeramente la tensión
sinusoidal.
No puede ajustarse con conmutadores DIP.
Sólo aplicable para configuración autónoma.

Relé programable

El relé programable está configurado de forma predeterminada como relé de alarma, es
decir, el relé se desactivará en caso de alarma o alarma previa (el inversor está
demasiado caliente, la ondulación de la entrada es casi demasiado alta y la tensión de
la batería está demasiado baja).
No puede ajustarse con conmutadores DIP.
Cuando se activa el relé, se ilumina un LED situado al lado de los terminales de conexión
(consulte S, ver apéndice A).

12

5.3 Configuración por ordenador

Todos los valores pueden cambiarse con un ordenador o un panel VE.Net (excepto el
relé multi-funcional y el VirtualSwitch cuando se utiliza VE.Net).
Algunos ajustes pueden cambiarse mediante conmutadores DIP (ver sección 5.2).

Para cambiar los valores con el ordenador, se necesita lo siguiente:

- Software VEConfigure3: puede descargarse gratuitamente en www.victronenergy.com.

- Una Interfaz MK3-USB (VE.Bus a USB)
Como alternativa, se puede usar la interfaz MK2.2b (VE.Bus a RS232) (se necesitará un
cable RJ45 UTP).

5.3.1 Configuración rápida del VE.Bus
VE.Bus Quick Configure Setup (configuración rápida del VE.Bus) es un programa con

el que puede configurarse, de forma sencilla, tanto una unidad Compact como un sistema
con un máximo de tres unidades Compact (en paralelo o trifásico). VEConfigure3 forma
parte de este programa.
El software puede descargarse gratuitamente en www.victronenergy.com.

5.3.2 VE.Bus System Configurator

Para configurar aplicaciones avanzadas y/o sistemas con cuatro o más inversores, debe
utilizar el software VE.Bus System Configurator. El software puede descargarse
gratuitamente en www.victronenergy.com. VEConfigure3 forma parte de este programa.

5.4 Configuración por medio del panel VE.Net

Para esto, se necesita un panel VE.Net y un convertidor VE.Net a VE.Bus.
Con VE.Net podrá establecer todos los parámetros, con la excepción del relé multi­funcional y el VirtualSwitch.

13

EN

NL

FR

DE

ES

SE

IT

Appendix

5.5 Configuración con conmutadores DIP

Algunos ajustes pueden cambiarse mediante conmutadores DIP.
Procedimiento:

a) Poner en marcha el Compact, preferiblemente sin carga.
b) Configure los conmutadores DIP según sea necesario.
c) Guarde la configuración poniendo el conmutador DIP 8 en “on” y otra vez en “off”.

5.5.1. Conmutadores DIP 1 y 2
Valores predeterminados: para controlar el producto con el conmutador

“On/Off/Charger only” (cargador sólo)
ds 1: “off”
ds 2: “on”

Se requerirá la configuración por defecto cuando se utilice el conmutador

“On/Off/Charger Only” (encendido/apagado/solo cargador) del panel frontal. Este ajuste

también debe usarse en configuraciones con un dispositivo GX o una mochila VE.Bus
Smart cuando no haya un panel Digital Multi Control adicional o un VE.Bus BMS
conectado.
Si se cuenta con un panel Digital Multi Control o un VE.Bus BMS consulte los siguientes
ajustes.

Configuración para funcionamiento remoto con un panel Multi Control o un VE.Bus
BMS:

ds 1: “on”
ds 2: “off”

Se requerirá esta configuración cuando se conecte un panel Multi Control y/o un VE.Bus
BMS.
El panel Multi Control debe estar conectado a una de las dos tomas RJ45 B, ver apéndice
A.

Configuración para control remoto con un conmutador de 3 vías:

ds 1: “off”
ds 2: “off”

Se requerirá esta configuración cuando se conecte un conmutador de 3 vías.
El conmutador de 3 vías debe conectarse al terminal L. ver apéndice A.

Sólo se puede conectar un control remoto, es decir, o bien un conmutador o un
panel de control remoto.
En ambos casos, el conmutador del propio aparato debe estar en “on”.

14

5.5.2 Ejemplos de configuración

El ejemplo 1 muestra los valores de fábrica (puesto que estos valores se introducen por
ordenador, todos los conmutadores DIP de un producto nuevo están en "off", excepto
para DS-2).

DS-1 Opción panel

off DS-2 Opción panel

on

DS-3 No utilizado

DS-4 No utilizado

DS-5 Frecuencia

DS-6 Modo búsq.

off DS-7 No utilizado

DS-8 Guardar config

→

←

DS-1

off DS-2 on

DS-3

DS-4

DS-5

off DS-6

off DS-7

DS-8

→

←

DS-1 on

DS-2

off DS-3

DS-4

DS-5 on

DS-6 on

DS-7

DS-8

→

←

Ejemplo 1: (ajustes de fábrica)
1 Ningún panel conectado
2 Ningún panel conectado
5 Frecuencia: 50 Hz
6 Modo de búsqueda en “off”
8 Guardar configuración:
off→ on→ off

Ejemplo 2:
1 Ningún panel conectado
2 Ningún panel conectado
5 Frecuencia: 50 Hz
6 Modo de búsqueda en “off”
8 Guardar configuración:
off→ on→ off

Ejemplo 3:
1 Panel conectado
2 Panel conectado
5 Frecuencia: 60 Hz
6 Modo de búsqueda en “on”
8 Guardar configuración:
off→ on→ off

Guarde los ajustes (DS3-DS7) cambiando la posición “off” del conmutador DS8 a “on” y

después otra vez a “off”
Los LED “Inverter”, “eco mode” y ”alarm” parpadearán cuatro veces para indicar la

aceptación de estos valores.

15

EN

NL

FR

DE

ES

SE

IT

Appendix

6. MANTENIMIENTO

El Compact no necesita un mantenimiento específico. Bastará con comprobar todas las
conexiones una vez al año. Evite la humedad y la grasa, el hollín y el vapor y mantenga
limpio el equipo.

7. TABLA DE RESOLUCIÓN DE PROBLEMAS

Proceda de la manera siguiente para detector rápidamente los fallos más comunes.
Consulte a su distribuidor de Victron Energy si no puede resolver el fallo.

Problema

Causa

Solución

El inversor no
funciona al
ponerlo en
marcha.

La tensión de la batería es muy
alta o muy baja.

Compruebe que la tensión de
la batería sea la correcta.

El inversor no
funciona

El procesador está en modo
parada.

Ponga el conmutador frontal en
“off”, espere 4 segundos y
vuelva a poner el conmutador

en “on”.

El LED de alarma
parpadea.

Prealarma 1: La tensión CC de
entrada es baja.

Cargue la batería o compruebe
las conexiones de la misma.

El LED de alarma
parpadea.

Prealarma 2: La temperatura
ambiente es demasiado alta.

Coloque el inversor en una
habitación fresca y bien
ventilada o reduzca la carga.

El LED de alarma
parpadea.

Prealarma 3: La carga del
inversor supera la carga
nominal.

Reducir la carga.

El LED de alarma
parpadea.

Prealarma 4: La tensión de
ondulación en la entrada CC
supera 1,25 Vrms.

Compruebe los cables de la
batería y los terminales.
Compruebe la capacidad de la
batería; auméntela si fuese
necesario.

El LED de alarma
parpadea de
manera
intermitente.

Prealarma 5: Baja tensión de
batería y carga excesiva.

Cargue las baterías, reduzca la
carga o instale baterías de
mayor capacidad. Use cables
de batería más cortos y/o más
gruesos.

El LED de alarma
está encendido

El inversor se apagó después
de una prealarma.

Compruebe la tabla para tomar
la acción más apropiada.

16

8. INFORMACIÓN TÉCNICA

1) Puede ajustarse a 60 Hz, y a 240 V.

2) Protección:

a) Cortocircuito de salida
b) Sobrecarga
c) Tensión de la batería demasiado alta
d) Tensión de la batería demasiado baja
e) h. Temperatura demasiado alta
f) 230 VAC de salida del inversor
g) Ondulación de la tensión de entrada demasiado alta

3) Carga no lineal, factor de cresta 3:1

4) Relé programable que puede configurarse como alarma general, subvoltaje CC o señal de

arranque para el generador

Inversor

C 12/2000 230 V

C 24/2000 230 V

INVERSOR

Rango de tensión de entrada (VCC)

9,5 – 17 V

19 – 33 V

Salida

Tensión de salida: 230 VAC ± 2 %

Frecuencia: 50 Hz ± 0,1 % (1)

Potencia cont. de salida a 25 °C (VA) (3)

2000

2000

Potencia cont. de salida a 25 °C (W)

1600

1600

Potencia cont. de salida a 40 °C (W)

1450

1450

Potencia cont. de salida a 65 °C (W)

1000

1000

Pico de potencia (W)

3500

3500

Eficacia máxima (%)

92

92

Consumo en vacío (W)

9

11

Consumo en vacío en modo de búsqueda (W)

3

4

GENERAL

Relé programable (4)

sí

Protección (2)

a - g

Características comunes

Temperatura de funcionamiento: -40 a + 65 °C

(refrigerado por aire)

Humedad (sin condensación): máx. 95 %

CARCASA

Características comunes

Material y color: aluminio (azul RAL 5012)

Tipo de protección: IP 21

Conexiones de la batería

Cuatro pernos M8

Conexión 230 VCA

Bornes de tornillo de 6 mm² (10 AWG)

Peso (kg)

12

Dimensiones (al x an x p en mm.)

520 x 255 x 125

NORMATIVAS

Seguridad

EN 60335-1, EN 60335-2-29

Emisiones / Normativas

EN 55014-1, EN 55014-2, EN 61000-3-3

1

EN

NL

FR

DE

ES

SE

IT

Appendix

1. SÄKERHETSINSTRUKT IONER

Allmänt

Bekanta dig med säkerhetsegenskaperna och instruktionerna genom att först lästa
dokumentationen som medföljer denna omvandlare innan du börjar använda
utrustningen. Omvandlaren är utvecklad och testad i enlighet med internationella
standarder. Utrustningen måste användas enbart för det ändamål för vilket den har
konstruerats.

VARNING: RISK FÖR ELEKTRISKA STÖTAR.

Omvandlaren används i anslutning till en permanent energikälla (batteri). Ingångs
och/eller utgångsterminalerna kan fortfarande vara farligt strömförande även när
utrustningen är avstängd. Stäng alltid av växelströmsförsörjningen och batteriet innan
service eller underhållsarbete påbörjas på omvandlaren.

Det finns inga komponenter i omvandlaren som kan servas av användaren. Ta inte bort
frontpanelen och använd inte omvandlaren om någon av panelerna har tagits bort. All
service måste utföras av kvalificerad personal.

Använd aldrig omvandlaren när det finns risk för gas eller damexplosioner. Ta del av
information från batteritillverkaren för att säkerställa att omvandlaren är avsedd för
användning tillsammans med batteriet. Följ alltid batteritillverkarens
säkerhetsinstruktioner.

VARNING: Lyft inte tunga laster utan hjälp.

Installation

Läs installationsinstruktionerna i installationshandboken före installation av utrustningen.
Detta är en säkerhetsklass i produkt (levererad med en jordad skyddsterminal). Chassit

måste jordas. En jordningspunkt finns placerad på utsidan av omvandlaren. När det är
möjligt eller troligt att jordskyddet har skadats, måste omvandlaren stängas av och säkras
mot oavsiktlig igångsättning, måste kvalificerad servicepersonal kontaktas.

Kontrollera att DC och AC ingångskablar är avsäkrade och utrustade med kretsbrytare.
Ersätt aldrig en säkerhetskomponent med någon annan typ. Kontrollera i
användarhandboken att det är rätt komponent.

Före inkoppling kontrollera att den tillgängliga spänningskällan motsvarar omvandlarens
konfigurationsinställningar enligt beskrivning i användarhandboken.

Säkerställ att utrustningen används under de rätta omgivningsförhållandena. Använd
aldrig omvandlaren i våta eller dammiga miljöer. Säkerställ tillräckligt fritt utrymme för
ventilation runt omvandlaren och kontrollera att ventilationsventilerna inte är blockerade.

Kontrollera att erforderlig systemspänning inte överskrider omvandlarens kapacitet.

2

Transport och förvaring

Kontrollera att huvudanslutningarna och batterikablarna har kopplats bort innan förvaring
eller transport av omvandlaren utförs.

Något ansvar accepteras inte för transportskador om utrustningen transporteras i annat
än originalförpackningen.

Förvara omvandlaren i torr miljö; lagringstemperaturen måste hållas mellan -20 °C and
60 °C.

Rådfråga batteritillverkarens användarhandbok med avseende på transport, förvaring,
laddning, underhållsladdning och bortforsling av batteri.

3

EN

NL

FR

DE

ES

SE

IT

Appendix

2. BESKRIVNING

2.1 Allmänt

SinusMax - Överlägsen teknik

Utvecklad för professionell drift är sortiment av omvandlare lämpligt för breda
användningsområden. Designkriteriet har varit att producera en riktig
sinusvågomvandlare med optimerad effektivitet men utan att kompromissa med
prestandan. Med användning av hybrid HF teknik är resultatet en topprodukt med
kompakta dimensioner, låg vikt och med förmåga att leverera effekt, problemfritt, för alla
laster.

Extra startström

En unik egenskap hos SinusMax tekniken är mycket hög start-up effekt. Konventionell
högfrekvensteknik erbjuder inte så extrema prestanda. Omvandlare är väl lämpade att
starta svåra laster som kompressorer, elektriska motorer och liknande applikationer.

Kan köras parallellkopplade och i 3-fas drift

Upp till 6 omvandlare kan fungera parallellt för att uppnå högre uteffekt.
Drift i 3-fasläge är också möjlig.

För överföring av last till en annan växelströmsenhet: Automatisk
överföringsswitch

Krävs en automatisk överföringsswitch rekommenderar vi i stället användning av
MultiPlus eller Quattro. Switchen inkluderas i dessa produkter och laddningsfunktionen
för MultiPlus/Quattro kan inaktiveras. Datorer och annan elektronisk utrustning kommer
att fortsätta fungera utan avbrott därför att MultiPlus/Quattro har en ytterst kort
överkopplingstid (mindre än 20 millisekunder).

Programmerbart relä

Omvandlaren är utrustad med ett programmerbart relä som i standard är inställt som ett
alarmrelä. Reläet kan programmeras för alla typer av andra applikationer exempelvis som
ett startrelä för ett genset.

Programmerbar med DIP-switchar, VE.Net-panel eller persondator

Omvandlare levereras färdiga för användning. Tre egenskaper är tillgängliga för ändring
av inställning skulle behov föreligga:
– Den viktigaste inställningen kan ändras på ett mycket enkelt sätt med användning av

DIP-brytare.
– Alla inställningar, med undantag av det programmerbara reläet, kan ändras med hjälpav

en VE.Net panel.
– Alla inställningar kan ändras med hjälp av en PC och kostnadsfri programvara, som

kanladdas ner från vår webbplats www.victronenergy.com.

4

3. DRIFT

3.1 På/Av-brytare

Då den är påslagen (”on”) är omvandlaren fullt funktionsfärdig. Omvandlaren går igång
och LED lampan ”omvandlare på” tänds.

3.2 Fjärrkontroll

Fjärrkontroll är möjlig med en enkel på/av-brytare eller med en kontrollpanel för
omvandlare.

3.3 LED-indikationer

LED av

LED blinkar

LED lyser

Omvandlaren är igång och levererar kraft
till lasten. Batteridrift.

omvandlare

på

eco
inställning

off (av)

alarm

eco

Omvandlaren slås på och levererar kraft
till lasten.
För-alarm: överlast, eller
låg batterispänning, eller
omvandlartemperatur hög

omvandlare

på

eco
inställning

off (av)

alarm

eco

5

EN

NL

FR

DE

ES

SE

IT

Appendix

Omvandlaren är avstängd
Alarm: överlast, eller
låg batterispänning, eller
omvandlartemperaturen hög, eller
DC brumsspänning på batteri
terminal var för hög.

omvandlare

på

eco

inställning

off (av)

alarm

eco

Omvandlaren är i ”eco-inställningsläge”
och levererar kraft till lasten.

omvandlare

på

eco
inställning

off (av)

alarm

eco

6

4. INSTALLATION

4.1 Placering

Omvandlaren måste installeras på en torr och välventilerad plats, så nära batterierna som
möjligt. Det måste finnas ett fritt utrymme på minst 10 cm runt om enheten för att med bra
kylning.

För hög omgivande temperatur kommer att resultera i följande:
Reducerad livstid
Reducerad laddningsström.
Reducerad toppkapacitet, eller avstängning av omvandlaren.
Installera aldrig omvandlaren direkt ovanpå batterierna.

Omvandlaren är lämplig för montering på vägg. För montering, se bilaga A.
Omvandlaren kan monteras horisontellt eller vertikalt; vertikal montering är att föredra.
Den vertikala installationen erbjuder optimal kylning.

Försök att hålla avståndet mellan produkten och batteriet till ett minimum för att minimera
kabelspänningsförluster.

Av säkerhetsskäl bör omvandlaren installeras i en värmetålig miljö om den
används tillsammans med utrustning där en avsevärd mängd kraft skall
konverteras. Förhindra att ex vis kemikalier, syntetiska komponenter,
textildraperier etc. finns i den omedelbara närheten.

Omvandlaren måste installeras av en kvalificerad elektriker.

Produktens insida måste förbli åtkomlig efter installationen.

7

EN

NL

FR

DE

ES

SE

IT

Appendix

4.2 Anslutning av batterikablar

För att fullt ut kunna utnyttja omvandlarens kapacitet bör batterier med tillräcklig kapacitet
och batterikablar med tillräcklig tvärsnittsyta användas. Se tabell.

24/2000

12/2000

Rekommenderat
tvärsnitt (mm2)

→ 6 m

50

70

24/2000

12/2000

Rekommenderad
batterikapacitet (Ah)

200 – 500

350 – 1000

Anmärkning: Internt motstånd är den viktiga faktorn när man arbetar med batterier med
låg kapacitet. Rådfråga din leverantör eller läs relevanta avsnitt ur vår bok ”Elektricitet
ombord”, som du kan ladda ner från vår webbplats.

Procedur

Gör följande för att ansluta batterikablarna:

Använd en isolerad skiftnyckel för att förhindra kortslutning av batteriet.
Undvik att kortsluta batterikablarna.

Anslut batterikablarna: + (röd) och - (svart) till batteriet enligt bilaga A.
Omkastning av polariteten (+ to – och – to +) kommer att skada omvandlaren.
(Säkerhetsäkring inuti Omvandlaren Compact kan skadas)
Spänn åt muttrarna ordentligt för att reducera kontaktmotståndet så mycket som möjligt.

8

4.3 Anslutning av AC-kablarna

Detta är en produkt av säkerhetsklass I (som levereras med en
skyddande jordterminal).

Noll-kabeln i AC utgången på denna omvandlare ansluts till chassit.

För att säkerställa rätt funktion hos GFCI (eller RCCB) sker montering i
omvandlarens AC utgång.
Omvandlarens chassi måste jordas till ramen (på ett fordon) eller till en
jordplatta eller skrov (i en båt).

Procedur

Terminalpunkterna är tydligt angivna. Från vänster till höger: ”PE” (jord), ”L” (fas) och ”N”
(nolla).

4.4 Extra anslutningar

Ett antal extra anslutningar är möjliga:

4.4.1 Fjärrregleringsbrytare på/av & fjärrkontrollpanel

Omvandlaren kan fjärrstyras på två sätt.
– Med en extern brytare (anslutning terminal H, se bilaga A). Fungerar bara om brytaren
på omvandlaren är ställd på ”on” (på).
– Med en Inverter Control panel (Omvandlare Kontrollpanel) (ansluten till en av de två
RJ45 uttagen, se bilaga A). Fungerar bara om brytaren på omvandlaren är ställd på ”on”
(på).

Endast en fjärrkontroll kan anslutas, dvs. antingen en switch eller en
fjärrkontrollpanel.

4.4.2. Programmerbart relä

Omvandlaren levereras med ett multifunktionellt relä, som standard inställt som alarm
relä. (VEConfigure3 programvara behövs för att ändra funktionaliteten hos reläet).

9

EN

NL

FR

DE

ES

SE

IT

Appendix

4.4.3 Parallellanslutning

Omvandlarna kan användas parallellkopplade; flera identiska enheter. För att göra detta,
upprättas en anslutning mellan enheterna med hjälp av standardkablar av typen RJ45
UTP. Systemet (en eller flera omvandlar plus extra kontrollpanel) kräver följande
konfiguration (se avsnitt 5).
Vid parallellkoppling av omvandlare måste följande krav uppfyllas:

- Max sex enheter kan parallellanslutas.

- Endast identiska enheter kan parallellanslutas.

- DC-anslutningskablarna till enheterna måste ha samma längd och tvärsnitt.

- Om en positiv och en negativ DC distributionspunkt används måste tvärsnittet i anslutningen mellan

batterierna och DC distributionspunkt vara minst lika med summan av nödvändiga tvärsnitt i
anslutningarna mellan distributionspunkten och omvandlarna.

- Placera omvandlarna nära varandra men med minst 10 cm mellanrum för ventilation ovanför och vid

sidan om enheterna.

- UTPkablar måste anslutas direkt från en enhet till den andra (och till fjärrpanelen).

Anslutnings/fördelningsboxar är inte tillåtna.

- Endast en fjärrkontrollsenhet (panel eller switch) kan anslutas till systemet.

4.4.4 Trefasdrift

Omvandlare kan också användas med 3-faskonfiguration i y-koppling. För att uppnå
detta, upprättas en anslutning mellan enheterna med hjälp av en standardkabel av RJ45
UTP-typ (samma som för parallelldrift). Systemet (Omvandlare plus extra kontrollpanel)
kräver följande konfiguration (se avsnitt 5).
Förutsättningar: se avsnitt 4.4.3.
Obs: Omvandlare är inte lämpad för 3-faskonfiguration i deltakoppling (Δ).

10

5. KONFIGURATION

5.1 Standardinställningar: färdig för användning

Vid leverans är omvandlare inställd på fabrikens standardvärden. I allmänhet är dessa
inställningar lämpliga är fristående drift.

Standardfabriksinställningar
Omvandlarfrekvens 50 Hz
Omvandlarspänning 230 VAC
Fristående/parallell / 3-fas fristående
Sökinställning off (av)
Programmerbart relä alarmfunktion

5.2 Förklaring av inställningar

Växelriktarens frekvens

Utgångsfrekvens
Inställningsbarhet: 50 Hz; 60 Hz

Spänning, växelriktare

Inställningsbarhet: 210 – 245 V

Fristående/parallell drift/2-3 fasinställning

Vid användning av flera enheter, är det möjligt att:

– Öka total omvandlareffekt (flera enheter parallellkopplade).
– Skapa ett fasdelningssystem.
– Skapa ett 3-fassystem.

Standard omvandlarinställningar gäller för fristående drift. För parallell, 3-fas eller
fasdelningsdrift hänvisas till avsnitt 4.4.3 och 4.4.4.

Inställningarna kan enbart utföras av kvalificerad tekniker.
Läs instruktionerna noggrant innan ändringarna genomförs.
Batterierna bör placeras på en torr och välventilerad plats under laddningen.

11

EN

NL

FR

DE

ES

SE

IT

Appendix

Inställning för sökning (Tillämplig enbart med fristående konfiguration)

Om sökinställning är ”on” (på) minskas effektförbrukningen i drift utan last med ca 70 %.
I detta läge stängs Compact av när den arbetar i omvandlarläge, i händelse av ingen
belastning eller väldigt låg belastning och sätts igång varannan sekund under en kort
period. Om utgångsströmmen överskrider en inställd nivå, kommer omvandlaren att
fortsätta att fungera. Om inte, kommer omvandlaren att stängas av igen.
Sökinställningen kan ställas in med hjälp DIP switch.
Söklägets belastningsnivåer ”stäng av” och ”förbli påslagen” kan ställas in med
VEConfigure3.
Standardinställningen är:
Avstängning: 40 Watt (linjär last).
Påslagning: 100 Watt (linjär last).

AES (Automatic Economy Switch)

I stället för sökinställning, kan AES inställning också väljas (enbart med hjälp av
VEConfigure3).
Om denna inställning aktiveras, minskar strömförbrukningen under drift utan belastning
och med låg belastning med ungefär 20 %, genom något minska sinusspänningen.
Inte justerbar med DIP switchar.
Enbart tillämplig i fristående konfiguration.

Programmerbart relä

Som standard är det programmerbara reläet inställt som ett larmrelä, dvs. reläet kommer
att göras strömlöst i händelse av ett larm eller ett för-larm (växelriktaren är nästan för
varm, brumspänningen på ingången är nästan för hög, batterispänningen är nästan för
låg).
Ej justerbar med DIP-switchar.

12

5.3 Konfigurering via dator

Alla inställningar kan ändras med hjälp av en dator eller med en VE.Net-panel (förutom
multifunktionsreläet och VirtualSwitch när man använder VE.Net).
Vissa inställningar kan ändra med DIP switchar (se avsnitt 5.2).

För att ändra inställningar med datorn, krävs följande:

– Programvara VEConfigure3: kan laddas ner utan kostnad från www.victronenergy.com.
– Ett MK3-USB- (VE.Bus till USB) gränssnitt.

Alternativt kan gränssnittet MK2.2b (VE.Bus till RS232) användas (RJ45 UTP-kabel
krävs).

5.3.1 VE.Bus Quick konfigurationsinställning
VE.Bus Quick Configure Setup är en programvara med vilken en Compact enhet eller

system enkelt kan konfigureras tillsammans med tre Compact enheter (parallell eller 3­fasdrift). VEConfigure3 utgör del av detta program.
Programvaran är kostnadsfri och kan laddas ner från www.victronenergy.com.

5.3.2 VE.Bus System Configurator och dongle

För att konfigurera avancerade applikationer och/eller system med fyra eller fler
omvandlare måste VE.Bus System Configurator programvara användas.
Programvaran kan laddas ner utan kostnad från www.victronenergy.com. VEConfigure3
utgör del av detta program.

5.4 Konfigurering med en VE.Net-panel

För detta behövs även en VE.Net panel och VE.Net to VE.Bus omvandlare.
Med VE.Net kan du ställa in alla parametrar, med undantag av det multifunktionella reläet
och VirtualSwitch.

13

EN

NL

FR

DE

ES

SE

IT

Appendix

5.5 Konfiguration med DIP-switchar

Vissa inställningar kan ändras med DIP switchar.
Procedur:

a) Slå på Compact, med fördel utan last.
b) Ställ in dipswitcharna.
c) Spara inställningarna genom att flytta DIP switch 8 till ”on” och tillbaka till ”off”.

5.5.1 DIP kontakt 1 och 2
Standardinställning: För att köra enheten med hjälp av ”On/off/Charger only”

(På/av/enbart laddare) ställ in

ds 1: på ”off” (Av)
ds 2: på ”on” (på)

Standardinställningen krävs när du använder ”På/Av/laddaren enbart” omkopplaren i
frontpanelen.

Inställning för fjärrdrift med en Multi kontrollpanel:

ds 1: på “on” (på)
ds 2: på “off” (av)

Denna inställning krävs då en Multi kontrollpanel är ansluten.
Multi kontrollpanelen måste vara ansluten till en av de två RJ45 uttagen B, se bilaga A.

Inställning för fjärrdrift med en 3-vägsbrytare:
ds 1: på ”off” (av)
ds 2: på ”off” (av)

Denna inställning krävs när en 3-vägsbrytare är ansluten.
3-vägsbrytarfen måste vara kopplad till till terminal L, se bilaga A.

Bara en fjärrkontroll kan vara ansluten, dvs. antingen en brytare eller en
fjärrkontrollpanel.
I båda fallen skall brytaren på själva produkten vara inställd på ”on” (på).

14

5.5.2 Exempelinställningar

Exempel 1 är fabriksinställning (eftersom fabriksinställningarna görs med dator är alla
DIP switchar i en ny produkt inställda på ”off”, förut om DS-2).

DS-1 Panelalternativ

av DS-2 Panelalternativ

på

DS-3 Inte använd

DS-4 Inte använd

DS-5 Frekvens

DS-6 Sökinställning

av DS-7 Inte använd

DS-8
Förvaringsinställning

→

←

DS-1

av DS-2 på

DS 3

DS-4

DS-5

av DS-6

av DS-7

DS-8

→

←

DS-1 på

DS-2

av DS-3

DS-4

DS-5 på

DS-6 på

DS-7

DS-8

→

←

Exempel 1: (fabriksinställning)
1 Ingen panel ansluten
2 Ingen panel ansluten
5 Frekvens: 50 Hz
6 Sökinställning off
8 förvaringdsinställning: off-on-off

Exempel 2
1 Ingen panel ansluten
2 Ingen panel ansluten
Frekvens: 50 Hz
6 Sökinställning off
8 förvaringdsinställning: off-on-off

Exempel 3
1 Panel ansluten
2 Panel ansluten
5 Frekvens: 60 Hz
6 Sökinställning on
8 förvaringdsinställning: off-on-off

Spara inställningarna (DS3-DS7) genom att ändra switch ds-8 från off till on och sedan
tillbaka till off.
LED på omvandlare och eco inställning och alarm kommer att blinka fyra gånger för att
indikera att inställningarna accepterats.

15

EN

NL

FR

DE

ES

SE

IT

Appendix

6. UNDERHÅLL

Compact kräver inte specifikt underhåll. Det räcker att inspektera alla anslutningar en
gång per år. Undvik fukt och olja/sot/ångor och håll utrustningen ren.

7. FELSÖKNING

Fortsätt som följer för snabb upptäckt av vanliga fel.
Rådgör med din Victron Energy återförsäljare om felet inte kan avhjälpas.

Problem

Orsak

Lösning

Omvandlaren
fungerar inte när
den är igångsatt.

Batterispänningen är för hög
eller för låg.

Säkerställ att batterispänningen
är har rätt värde.

Omvandlaren
fungerar inte

Processorn är inställd på icke­funktion.

Stäng av frontswitchen, vänta i
4 sekunder
Slå på frontswitchen.

Alarm LED
blinkar.

För-larm alt. 1: DC spänningen
är för låg.

Ladda batteriet eller inspektera
batterianslutningarna.

Alarm LED blinkar

För-larm alt. 2: Omgivande
temperatur är för hög.

Placera omvandlaren i ett svalt
och välventilerat rum eller
minska lasten.

Alarm LED
blinkar.

För-larm alt. 3: Lasten på
omvandlaren är högre än
normallast.

Minska lasten.

Alarm LED
blinkar.

För-larm alt. 4: Brumsspänning
på DC ingången överskrider
1,25 Vrms.

Kontrollera batterikablar och
terminaler.
Kontrollera batterikapaciteten,
öka om nödvändigt.

Alarm LED blinkar
intermittent.

För-larm alt. 5. Låg
batterispänning och för stor last.

Ladda batterierna, minska
lasten eller installera batterier
med högre kapacitet. Använd
kortare och/eller tjockare
batterikablar.

Alarm LED är på

Omvandlaren utlöste följande
för-alarm.

Kontrollera tabellen för lämplig
åtgärd.

16

8. TEKNISKA DATA

1) Kan ställas in på 60 Hz och på 240V

2) Skydd:

a. Utmatningskortslutning
b. Överbelastning
c. För hög batterispänning
d. För låg batterispänning
e. För hög temperatur
f. 230VAC på växelriktarutgången
g. Inmatningsbrumspänning för hög

3) Icke-linjär belastning, toppfaktor 3:1

4) Programmerbart relä som kan ställas in för allmänt alarm, DC underspänning eller genset

startsignalfunktion.

Omvandlare

C 12/2000 230 V

C 24/2000 230 V

VÄXELRIKTARE

Inmatningsspänningsintervall (VDC)

9,5 – 17 V

19 – 33 V

Utgång

Utgångsspänning: 230 VAC ± 2 %

Frekvens: 50 Hz ± 0,1 % (1)

Kont. utgångsström vid 25 °C (VA) (3)

2000

2000

Kont. utgångsström vid 25 °C (W)

1600

1600

Kont. utgångsström vid 40 °C (W)

1450

1450

Kont. utgångsström vid 65 °C (W)

1000

1000

Toppström (W)

3500

3500

Maxeffektivitet (%)

92

92

Nollbelastningsström (W)

9

11

Noll lasteffekt med sökinställning (W)

3

4

ALLMÄNT

Programmerbart relä (4)

Ja

Skydd (2)

a – g

Allmänna egenskaper

Driftstemp. intervall: -40 till +65 °C (fläktassisterad

kylning) Fuktighet (icke-kondenserande): max 95 %

HÖLJE

Allmänna egenskaper

Material & Färg: aluminium (blå RAL 5012)

Skyddskategori: IP 21

Batterianslutning

Bultar M8

230 VAC-anslutning

anslutning 6 mm², 10 AWG

Vikt (kg)

12

Dimensioner (h x b x d i mm)

520 x 255 x 125

STANDARDER

Säkerhet

EN 60335-1, EN 60335-2-29

Emission/Immunitet

EN 55014-1, EN 55014-2, EN 61000-3-3

1

EN

NL

FR

DE

ES

SE

IT

Appendix

1. ISTRUZIONI DI SICUREZZA

Informazioni generali

Si prega di familiarizzarsi con le funzioni di sicurezza e le istruzioni, leggendo anzitutto la
documentazione fornita con il prodotto, prima di utilizzare il dispositivo. Il presente
prodotto è progettato e testato in conformità alle normative internazionali. Le
apparecchiature devono essere utilizzate esclusivamente per l’applicazione prevista.

AVVERTENZA: RISCHIO DI SCOSSA ELETTRICA.

L’utilizzo del presente prodotto prevede la presenza di una fonte di energia permanente

(batteria). I morsetti di ingresso e/o uscita possono rimanere pericolosamente sotto

tensione anche quando l’apparecchio è disattivato. Scollegare sempre l'alimentazione in

CA e la batteria prima di effettuare operazioni di manutenzione o assistenza sul prodotto.

Il prodotto non contiene componenti interni riparabili dall’utente. Non rimuovere il pannello

anteriore e non attivare il prodotto se alcuni pannelli sono stati rimossi. Qualsiasi
intervento di assistenza deve essere svolto da personale qualificato.

Mai utilizzare il prodotto in luoghi in cui vi sia rischio di esplosioni di gas o polvere.
Consultare il manuale di istruzioni della batteria per accertarsi che il prodotto sia idoneo
all'uso con la batteria. Attenersi sempre alle istruzioni di sicurezza fornite dal produttore
della batteria.

AVVERTENZA: Non sollevare carichi pesanti senza assistenza.

Installazione

Leggere le istruzioni contenute nel manuale, prima di procedere all’installazione.
Il presente prodotto è in classe di sicurezza I (fornito con terminale di terra di protezione).

Mettere a terra la carcassa. Un punto di messa a terra è collocato all’esterno del

prodotto. Nel caso si sospetti un danneggiamento della protezione di terra, disattivare il
prodotto e prendere le necessarie precauzioni per scongiurare un’accensione
accidentale. Contattare personale di assistenza qualificato.

Accertarsi che i cavi di ingresso in CC e CA siano completi di fusibili ed interruttori. Mai
sostituire un dispositivo di protezione con un componente di tipo diverso. Consultare il
manuale per stabilire quale sia il componente adeguato.

Prima di applicare la tensione, verificare che le fonti di tensione disponibili siano conformi
alle impostazioni di configurazione del prodotto descritte nel manuale.

Accertarsi che l’apparecchio venga utilizzato nelle corrette condizioni ambientali. Mai
utilizzarlo in ambienti umidi o polverosi. Accertarsi che attorno al prodotto vi sia sufficiente
spazio libero per l’aerazione e che le aperture di ventilazione non siano ostruite.

Accertarsi che la tensione di sistema richiesta non superi la capacità del prodotto.

2

Trasporto e magazzinaggio

Prima di immagazzinare o trasportare il prodotto, accertarsi che l’alimentazione di rete e

i cavi della batteria siano scollegati.
Si declina qualsiasi responsabilità per danneggiamenti durante il trasporto, qualora

l’apparecchio non venga trasportato nel suo imballo originale.
Conservare il prodotto in ambiente asciutto; la temperatura di magazzinaggio deve

essere compresa tra – 20 °C e 60 °C.
Consultare il manuale di istruzioni della batteria per informazioni relative a trasporto,

magazzinaggio, carica, ricarica e smaltimento della batteria.
