Льдогенератор
Инструкция по эксплуатации
ZB-20, ZB-26, ZB-50
Page 2
СОДЕРЖАНИЕ
ОПИСАНИЕ ЛЕДОГЕНЕРАТОРА .... 1
ПЕРЕД НАЧАЛОМ ЭКСПЛУАТАЦИИ . 1
КОНСТРУКЦИЯ ................................... 2
ЭКСПЛУАТАЦИЯ ................................ 3
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ 4
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ .. 4
ЭЛЕКТРИЧЕСКАЯ СХЕМА................ 5
ПОИСК И УСТРАНЕНИЕ
НЕИСПРАВНОСТЕЙ ......................... 6
Page 3
1
6
ОПИСАНИЕ ЛЕДОГЕНЕРАТОРА
НЕИСПРАВНОСТЬ
ВОЗМОЖНЫЕ
ПРИЧИНЫ
СПОСОБ УСТРАНЕНИЯ
Ледогенератор не
работает
1. Напряжение вне
допустимых ограничений
2. Окружающая
температура ниже 100 С
1. Остановите аппарат и запустите снова при
нормальном напряжении.
2. Попробуйте еще раз при температуре
свыше 100 С
Загорелся
индикатор
отсутствия воды
1. Нет подачи воды от
водопровода.
2. Поврежден водяной
кран.
3. Недостаточное
давление воды в
водопроводе.
1. Проверьте подачу воды. Если подача
нормальная, то перезапустите аппарат
2. Проверьте водяной кран.
3. Проверьте, чтобы давление воды было
более 1 кг/см2.
Не работает
компрессор
1. Нет воды.
2. Шкаф заполнен
льдом.
1. Проверьте систему подачи воды (водяной
кран и трубопровод).
2. Выгрузите из шкафа часть льда.
Компрессор
работает, но лед не
производится
1. Утечка хладагента.
2. Холодильная
система забита.
1. Дозаправьте хладагент и еще раз
проверьте систему на утечки.
2. Заправьте N2, чтобы проверить забита ли
система и замените фильтр-осушитель.
3. Замените электромагнитный клапан.
4. Проверьте, чтобы вентилятор работал.
Лед не выпадает
или выпадает с
затруднением
1. Слишком низкая
температура воды или
окружающего воздуха.
2. Поврежден
электромагнитный
клапан.
1. Проверьте, возможно температура
окружающего воздуха слишком низкая. (Ниже
10 С) или слишком низкая температура воды
(ниже 7 С).
2. Замените электромагнитный клапан
Загорелся
индикатор
неисправности.
Водяной ящик не
наклонен.
Вытащите вилку из розетки, проверьте
двигатель наклона и относительную систему.
Через 3-5 минут перезапустите аппарат.
≤45
Наши автоматические ледогенераторы серии ZB имеют
кубическую форму с передней изогнутой панелью и изогнутой
дверью (или плоскую переднюю панель из нержавеющей стали
и плоскую дверцу) для эстетичного внешнего вида. Аппарат
имеет много преимуществ и интересных функций, например,
быстрое приготовление льда, высокую производительность,
формирования льда красивой формы и быстрое выпадение
льда. Подача воды, заправка воды, производство льда,
выпуск воды и выпадение льда – управление всеми этими
процессами производится автоматически и лед
производится непрерывно. В случае отсутствия воды или
если шкаф будет полностью заполнен льдом на пульте
управления загорится соответствующий индикатор и
ледогенератор автоматически остановится. Шкаф для
хранения льда имеет хорошую теплоизоляцию из пенополиуретана и поэтому в нем лед не тает.
ПЕРЕД НАЧАЛОМ ЭКСПЛУАТАЦИИ:
1. При транспортировке шкаф нельзя
наклонять больше чем на 45 .
Нельзя переворачивать аппарат
вверх дном, иначе возможны
неполадки в компрессоре или
холодильной системе.
2. При первом запуске или при запуске после длительного
простоя лед, производимый при первых двух циклах, не
годится для пищевого применения, так как в течение этих
циклов происходит самоочистка системы.
3.
Аппарат нужно установить на ровной
горизонтальной и твердой поверхности и
вдали от источников тепла и агрессивных
газов. Чтобы для ледогенератора ZB20&26
обеспечить достаточную вентиляцию между
ним и стенками помещения необходимо
оставить расстояние не менее 150 мм.
ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
(Справочные данные для пользователей и техников)
＞150мм
＞150 мм
＞
150 мм
Page 4
5
2
Для модели ZB-50 нужно оставить для вентиляции расстояние не менее
30 мм. Следите за тем, чтобы вентиляционные отверстия аппарата
ничем не закрывались.
4. После установки ледогенератора отрегулируйте ножки так, чтобы
добиться строго горизонтального положения аппарата, иначе это
повлияет на уровень воды и форму льда. После размещения
аппарата на своем месте необходимо дать время выстояться
аппарату примерно 12 часов, и только после этого произвести
первый запуск.
5. Сливная трубка должна быть ниже шкафа, чтобы обеспечить
беспрепятственный слив воды.
6. Для подключения аппарата используйте отдельную
трехполюсную розетку. Аппарат должен быть надежно заземлен.
КОНСТРУКЦИЯ

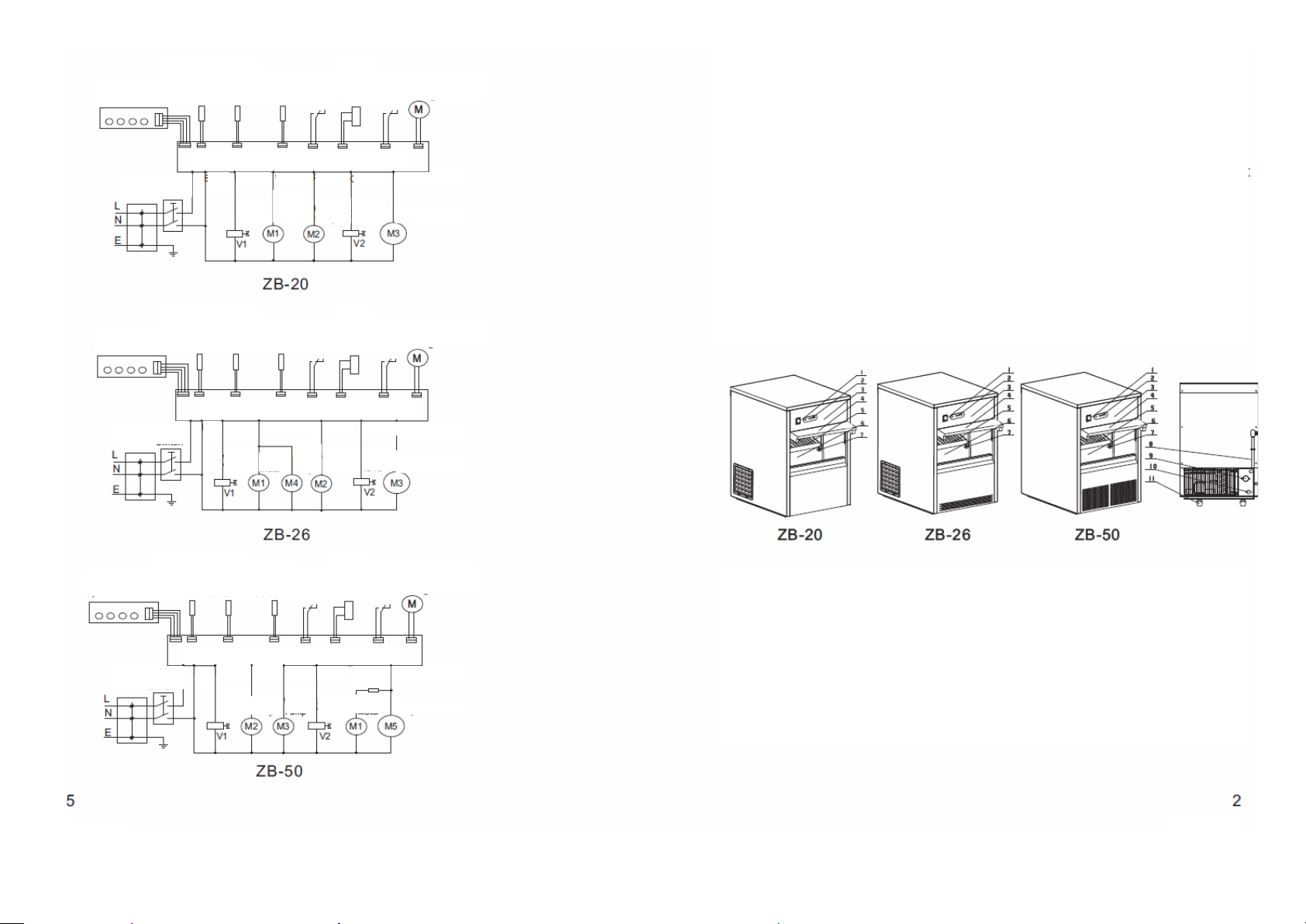

1. Выключатель питания 2. Дисплейная панель
3. Передняя панель 4. Дверца
5. Полка для встряхивания льда 6. Контейнер для хранения льда
7. Датчик уровня льда 7. Шнут питания
9. Кран на водяном входе 10. Сливная трубка
11. Нижняя ножка
Материнская плата блока управления
Материнская плата блока управления
Материнская плата блока управления
Компрессор
Компрессор
Компрессор
Красный
Красный
Красный
Серый
Серый
Серый
Белый
Белый
Белый
Черный
Черный
Черный
Коричн.
Переключатель
Коричн.
Переключатель
Коричн.
Переключатель
Двигатель для
наклона
Двигатель для
наклона
Двигатель для
наклона
Син
ий
Т1
Датчик
заполнения
льдом
Син
ий
Син
ий
Фиол
Предохра
нитель
Фиолетовый
Фиол
Т1
Датчик
заполнения
льдом
Т1
Датчик
заполнения
льдом
Пульт
управления
Пульт
управления
Пульт
управления
Т2
Датчик
окруж.
температ
Т2
Датчик
окруж.
температ
Т2
Датчик
окруж.
температ
Т3
Датчик
температ
Т3
Датчик
температ
Т3
Датчик
температ
SQ1
Перекл
ючатель
SQ1
Перекл
ючатель
SQ1
Перекл
ючатель
SQ3
Перекл
ючатель
SQ3
Перекл
ючатель
SQ3
Перекл
ючатель
SQ2
Датчик
уровня
воды
SQ2
Датчик
уровня
воды
SQ2
Датчик
уровня
воды
Водяной
насос
Водян
насос
Водяной
насос
Водян
кран
Водян
кран
Водян
кран
Двигат
вентиля
тора
Двигат
вентилят
Двигат
вентилят
Эл.магн
клапант
Эл.магн
клапант
Эл.магн
клапант
Промыв.
насос
Промы
вочн
насос
Page 5
3
4
ЭКСПЛУАТАЦИЯ:
Модель
Производи
тельность
(кг/24 ч)
Класс защиты от
удара
электротоком
Мощн
ость
(Вт)
Окружающая
температура
℃/℉
Размеры
L×D×H
(мм)
ZB-20
≥20
I
170
10℃~ 43℃
380×477×590
ZB-26
≥26
I
220
10℃~ 43℃
420×528×655
ZB-50
≥50
I
280
10℃ ~ 43℃
498×604×831
1. Вытащите ледогенератор из картонной коробки, затем из
контейнера для хранения льда вытащите устройство для рубк и
льда, входную и выходную трубку и уплотнительные кольца,
где они находятся в транспортировочной упаковке.
2. Установите ледогенератор в хорошо проветриваемом месте,
оставьте расстояние между стенками помещения, потолком и
другим оборудованием не менее 150 м м. Ледогенератор нужно
выровнять и не располагать рядом с источниками тепла.
3. Один конец гибкой пластиковой гофрированной трубки 12 мм
подсоедините к водяному выходу, расположенному сзади аппарата.
Другой конец этой трубки через подходящий разъем подсоедините к
канализационной трубе или к подходящей емкости для сбора
сточных вод.
4.Подсоедините водяной шланг ¾", который поставляется вместе с
аппаратом, к источнику питьевой воды, а другой конец подсоедините
к водяному входу сзади аппарата. При подсоединении этого шланга
не забудьте установить уплотнительные кольца, которые идут в
комплекте поставки, иначе возможно появление утечек воды.
Давление воды должно быть не менее 1 кг/см2 или 14,7 psi и не
более 8 кг/см2 или 117 psi (1-8 Атмосфер).
5.Вставьте вилку в розетку электросети, затем нажмите зеленый
выключатель, аппарат начнет работать, загорится зеленый
индикатор «run».
6. Этот аппарат работает в полном автоматическом режиме по
циклу «подача воды – производство льда – перегрузка в
контейнер», остается только одна ручная операция - выгрузка
льда из контейнера.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ:
1.Если по каким-либо причинам компрессор будет остановлен,
например, из-за отсутствия воды, слишком большого
количества выработанного льда, из-за отключения
напряжения и т.п., то в этих случаях нельзя сразу же
перезапускать аппарат. Чтобы защитить компрессор от
повреждения необходимо перед перезапуском подождать
пять минут.
2.Необходимо регулярно проверять соединения на
подключение воды на входных и выходных трубах и при
образовании небольшого избытка воды сливать его.
3.Если планируется, что аппарат будет простаивать
длительное время, то сзади аппарата открутите сливную
пластиковую пробку и слейте воду из промывочного канала.
Затем закрутите пробку обратно. Чистой ветошью протрите
внутреннюю стенку контейнера для хранения льда.
4.При подключении и отключении вилку нужно
держать за корпус и не дергать за провод.
5. Раз в месяц очищайте систему подачи воды
вместе с аппаратом. Перед очисткой
обязательно вытаскивайте вилку из розетки.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
(Получены при температуре окружающего воздуха 15°C и температуре
водопроводной воды 10°C)
7. Если контейнер полностью заполнится льдом, то на панели
загорится индикатор " ice full" и аппарат автоматически
остановится. Выгрузите лед контейнера, подождите 5 минут,
затем перезапустите аппарат.
8.Если подача воды будет прекращена или ограничена, то на
панели загорится индикатор " water low" и аппарат автоматически
остановится. После восстановления нормальной подачи воды
подождите не менее 5 минут и затем перезапустите аппарат.
Эти технические характеристики могут изменяться без
предварительного уведомления. Точные характеристики вашего
аппарата смотрите на заводской табличке.
