Viabizzuno lanterna massima palo Installing Instructions

Alvaline

For m

progettiamo la luce

Viabizzuno

istruzioni di montaggio

installing instructions

Gebrauchsanweisung

instructions de montage

instrucciones de montaje

lanterna massima palo

IT AVVERTENZE: All’atto dell’installazione, ed ogni volta che

si interviene sulla lampada, assicurarsi che sia stata tolta
la tensione di alimentazione. Le operazioni di installazione
e collegamento alla rete elettrica devono essere effettuate
esclusivamente da personale qualificato.

GB WARNING: When installing fixture and during unkeep take

care that the mains voltage is switched off. The operations
of installation and connection to power mains should be
done by skilled personnel only.

DE HINWEISE: Während der Installation und bei allen

nachfolgenden Arbeiten auf der Lampe sollte sichergestellt
werden, daß die Versorgungsspannung vorher
abgenommen wurde. Die Arbeiten zur Installation und
zum Anschluss an das Stromnetz sind von Fachpersonal
durchzuführen.

FR AVVERTISSEMENTS: Lors de l’installation et à chaque

fois que l’on fait un entretien sur la lampe, s’assurer que
la tension d’alimentation ait été coupée. Les opérations
d’installation et de branchement au réseau électrique
doivent être effectuées par un personnel qualifié.

ES ADVERTENCIA: Durante la instalación, y cada ve que se

interviene sobre la lámpara, asegurarse que la alimentación
haya sido desconectada. Las operaciones de instalación
y conexión a la red eléctrica tienen que ser efectuadas
exclusivamente por personal cualificado.

IT ATTENZIONE:

La sicurezza dell’apparecchio è garantita solo rispettando
queste istruzioni sia in fase di installazione che di impiego.

GB WARNING:

Fitting safety is only guaranteed if the following
instructionsare strictly observed both during installation and
use.

DE ACHTUNG:

Für die Sicherheit des Geräts kann nur dann die Garantie
übernommen werden, wenn die in den vorliegenden
Anweisungen enthaltenen Hinweise sowohl bei der
Installation als auch beim Betrieb beachtet werden.

FR ATTENTION:

La sécurité de l’appareil n’est assurée que lorsque les
consignes portées sont respectées, tant lors de l’installation
que durant l’utilisation de l’appareil.

ES ATENCIÓN:

La seguridad del aparato está garantizada sólo si se
respetan estas instrucciones durante la fase de instalación
y de empleo.

2

IT garanzia
GB warranty
DE garantie
FR garantie
ES garantía

IT La presente garanzia è valida 24 mesi se timbrata

e datata dal rivenditore autorizzato Viabizzuno. Il
periodo di garanzia è di 2 anni a partire dalla data
della timbratura e decade in caso di uso improprio,
manomissione o cancellatura della data, perdita o
illeggibilità del presente libretto di istruzioni.

GB The warranty covers 24 months if stamped and dated

by the authorised Viabizzuno dealer. The 24 months
warranty shall no apply in case of wrong use, altered or
deleted date, or if this instructions booklet gets lost or
becomes unreadable.

DE Die Garantie gilt 24 Monate nur, wenn sie von dem

zugelassenen Verkäufer Viabizzuno gestempelt wird.
Die Garantie gilt 2 Jahr seit dem Stempeldatum und
verfällt bei unberechtigten Gebrauch, Manipulation
des Datums, Verlust oder Unlesbarkeit von den
Gebrauchsanweisungen.

FR La durée de la garantie est de 24 mois si elle est

marquée par le distributer autorisé Viabizzuno. La
garantie est valable 2 ans depuis le jour où elle a été
marquée et échoit en cas d’usage impropre, alteration
ou effacement de la date, e si le carnet d’instructions est
perdu ou est indéchiffrable.

ES Esta garantìa es valida por 24 meses sòlo si està

datada y sellada por el revendedor autorizado
Viabizzuno. El período de garantía es de 2 años a
partir de la fecha del sello, y decae en caso de empleo
impropio, alteración o borrado de la fecha, pérdida o
ilegibilidad del presente manual de instrucciones

SDM-191012-40883

3

IT

Viabizzuno si riserva il diritto di apportare ai

propri modelli, senza nessun preavviso, qualsiasi
modifica ritenga opportuna. le nostre idee e i nostri
apparecchi sono depositati e coperti da brevetti
internazionali. uomo avvisato, mezzo salvato.

GB

Viabizzuno reserves the right to introduce any changes

to its own models, without prior notice. our ideas
and our lighting fittings are registered and covered
by international patents. forewarned is forearmed.

DE

Viabizzuno bahält sich das Recht vor jederzeit und

ohne Ankündigung die technischen Daten der
im Katalog abgebildetem Produkte zu ändern.
unsere Ideen und unsere Beleuchtungskörper
sind eingetragt und international patentiert. wer
gewarnt ist, ist halb gerettet

FR

Viabizzuno se réserve le droit d’apporter une

quelconque modification aux produits sans préavis.
nos ideés et nos corps d’illumination sont déposés
et couverts de brevets internationales. un homme
averti en vaut deux.

ES

Viabizzuno se reserva el derecho de aportar a

sus modelos, sin ningùn preavviso, cualquier
modificación que considere oportuna. nuestros
diseños y nuestros aparatos están todos provistos y
cubiertos por patentes internacionales. el que avisa
no es traidor.

4

1237

lanterna massima palo

Ø60

140

840

A6.553.51 bruno

A6.553.53 bruno

brown
braun
brun
pardo

brown
braun
brun
pardo

G12 35/70W

PGZ12 45/60/90W

A

IP55

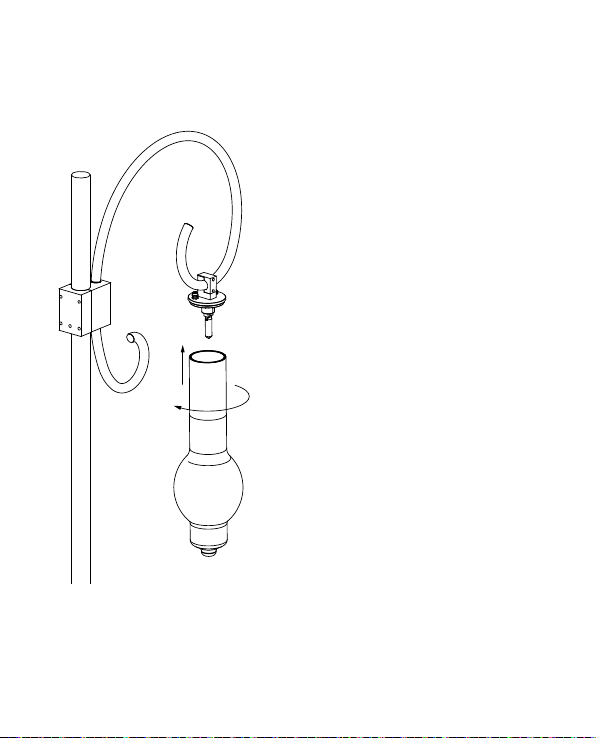

A9.553.90 chiave a nastro per ser raggio vetro

strap w rench for scr ewing on glass
Bandschlüssel zum Festziehen der Scheibe
clé à ruban de serrage verre
llave de cinta para cierre de cr istal

5

500 4500

Ø102

Ø60

2000

lanterna massima palo

A9.553.81 bruno antico

antique brown
antikbraun
brun vieilli
pardo antiguo

4500mm fuori terra
4500mm outside
4500mm oberirdisch
4500mm hors sol
4500mm fuera del suelo

6

250

200

min 300x300

Ø160

150

350

500

800x800

7

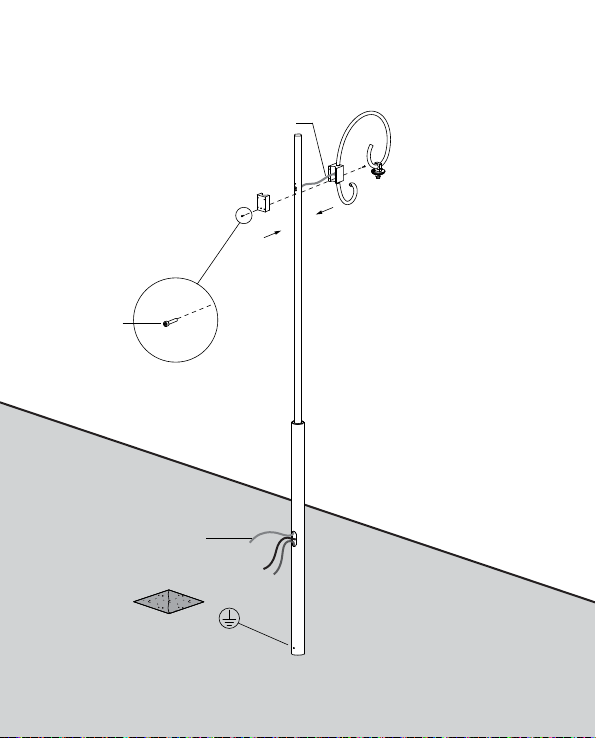

1 cavo fornito con “lanterna massima”;

cable supplied with “lanterna massima”;
Der “Lanterna massima” beiliegendes Kabel;

1

2

3

4

câble fourni avec “lanterna massima”;
cable incluido con “lanterna massima”.

2 cavo di alimentazione principale 240V-50/60Hz;

main power cable 240V-50/60Hz;
Hauptstromversorgungskabel 240V-50/60Hz;
câble d’alimentation principale 240V-50/60Hz;
cable de alimentación principal 240V-50/60Hz.

3 cavo di collegamento elettrico (non fornito) tra

alimentatore e morsettiera palo;
electrical connection wire (not supplied) between
power supply unit and pole terminal block;
Stromkabel (nicht beiliegend) zwischen Netzteil
und Klemmleiste des Mastes;
câble de branchement électrique (non fourni) entre
alimentateur et bornier mât;
cable de conexión eléctrico (no incluido) entre
alimentador y regleta palo.

4 alimentatore idoneo

suitable power supply
geeignete EVG
alimentation adapte
alimentador adecuado

240V-50HZ

8

1.

pozzetto di derivazione
cable draw pit
Verteilerschacht
regard de dérivation
cámara de derivación

min 300

min 300

Ø160

tubo PVC
PVC pipe

PVC-rohr

tuyau en PVC

tubo de PVC

800

800

9

2.

230V/120V

cemento
concrete

beton
béton

hormigón

10
