VIA K8T800, K8M800 User Guide
VIA K8T800/K8M800
主板用户手册
Rev：1.2
Date：2005.10
AV80 主板
目录
第一章 包装说明 ........................................... 3
第二章 综述 ................................................ 4
第三章 主板位图 ........................................... 7
第四章 安装与设置 ........................................ 8
4.1 跳线设置 .............................................................................8
4.2 CPU 的安装.........................................................................9
4.3 内存的安装.........................................................................9
4.4 IDE 与 ATAPI 设备的安装...............................................10
4.5 SATA 设备的安装.............................................................10
4.6 电源部分的连接 ............................................................... 11
4.7 清除 CMOS....................................................................... 11
4.8 其他部件的安装 ............................................................... 11
第五章 驱动程序的安装 .................................. 13
5.1 驱动程序目录一览 ...........................................................13

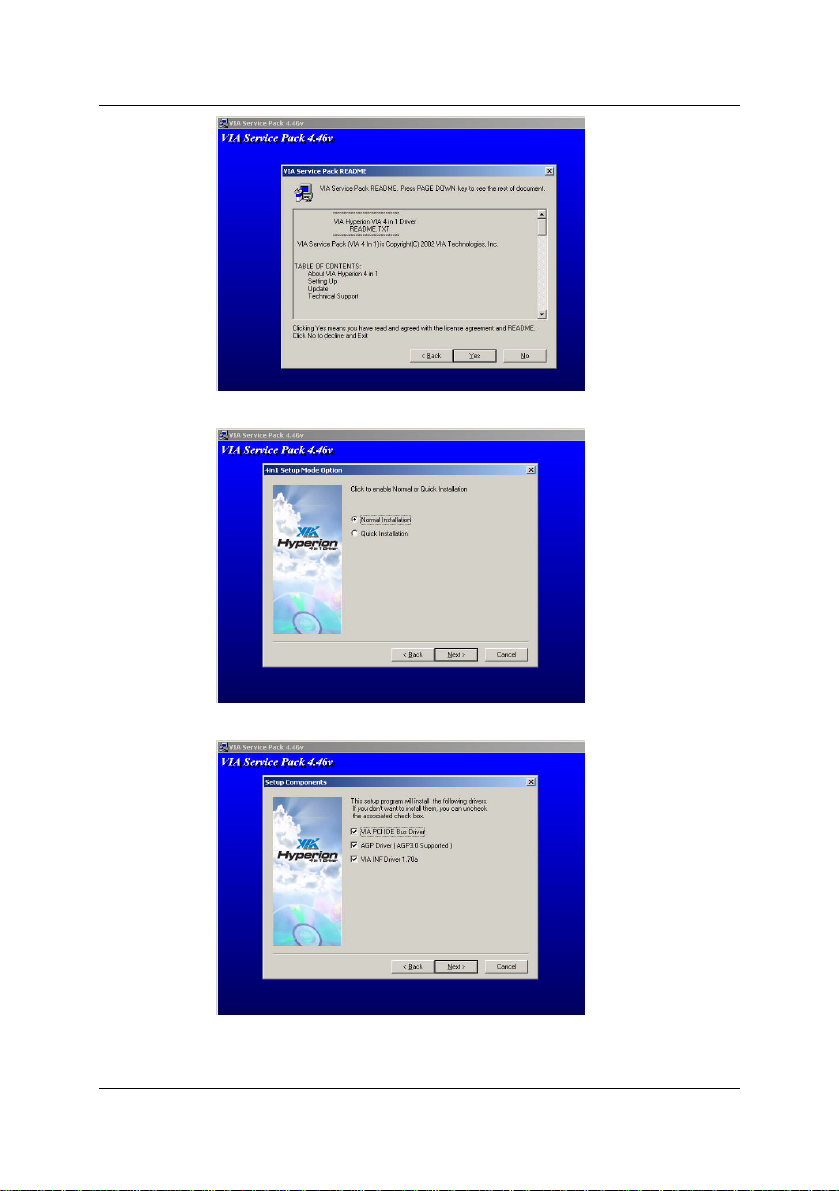

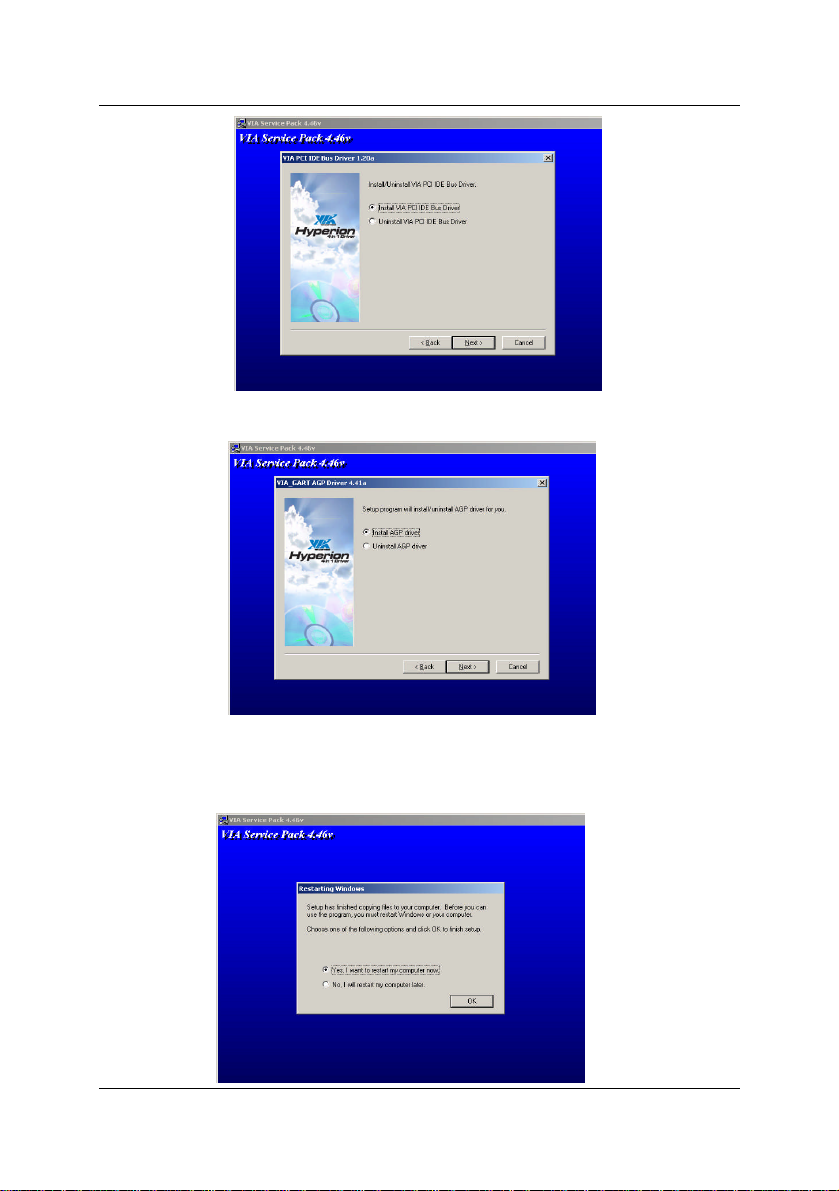

5.2 VIA 芯片驱动程序的安装 ...............................................13

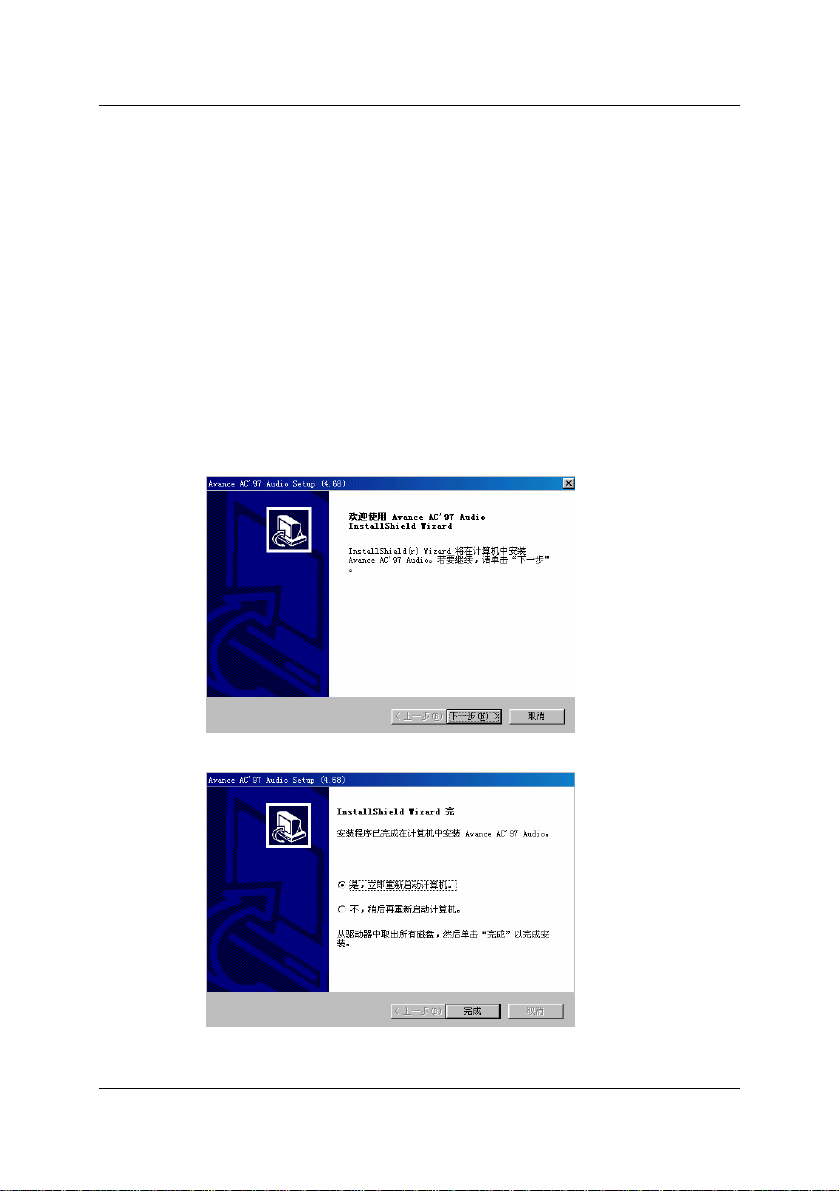

5.3 声音驱动程序的安装 .......................................................16

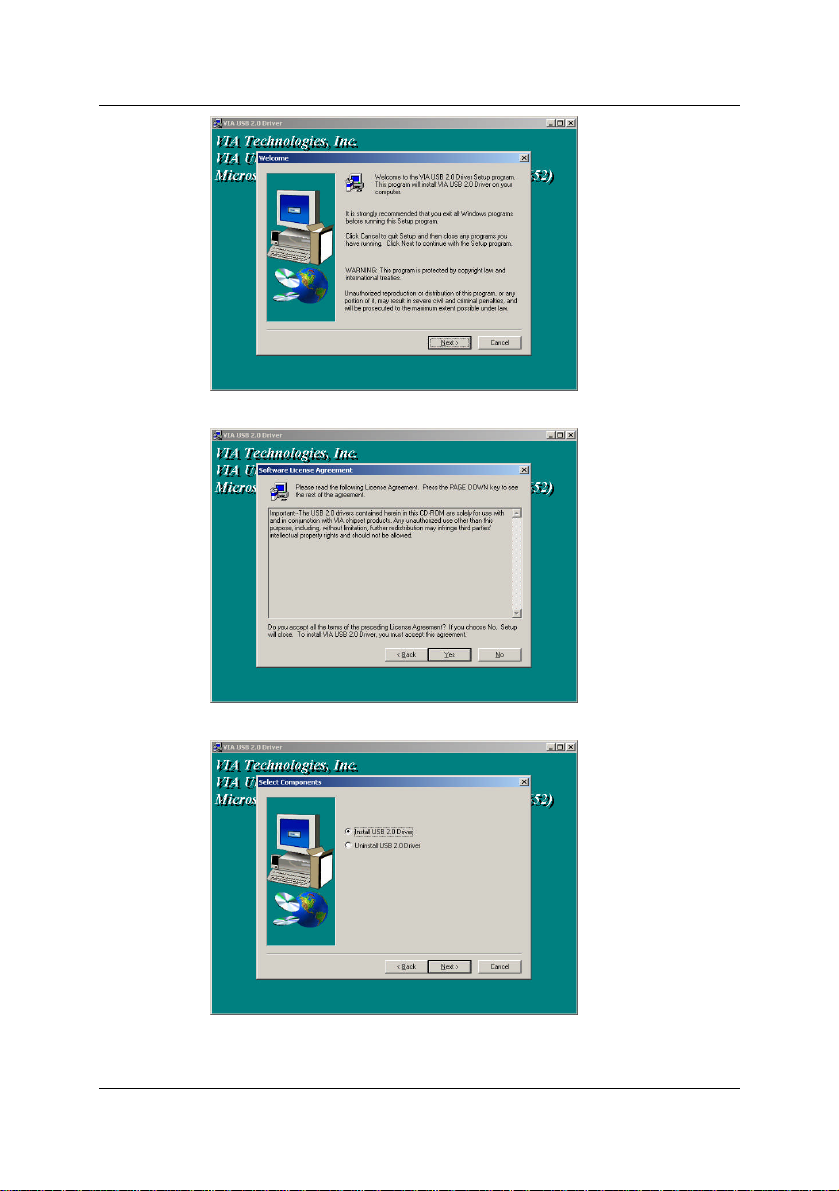

5.4 VIAUSB2.0驱动程序的安装..........................................18
5.5 LAN 8100 网络卡驱动程序的安装 .................................20
第六章 BIOS 的设置....................................... 21
6.1 主菜单列表 .....................................................................21
6.2 标准 CMOS 功能设置 ....................................................22
6.3 高级 BIOS功能设置 ......................................................23
6.4 高级芯片组功能设置 .....................................................24
6.5 集成外围设备设置 .........................................................26
6.6 电源管理设置 .................................................................27
6.7 PnP 与 PCI 参数设置......................................................29
6.8 装载安全设置 .................................................................30
6.9 装载优化设置 .................................................................30
6.10 设置管理员密码 .............................................................30
6.11 设置用户密码 .................................................................30
1
用户手册
6.12 退出 SETUP 并储存设定 ...............................................30
6.13 退出 SETUP 不储存设定 ...............................................30
2
AV80 主板
第一章 包装说明
请确认您所购买的主板包装是否完整，如果有包装损坏或是有任何配件短缺、损
坏的情形，请尽快与您的经销商联系。
1 本系列主板一块
2 80-PIN Ultra DMA 66/100 IDE 排线一条
3 34-PIN 软驱排线一条
4 驱动程序光盘一张
5 本用户手册一本
6 SATA 数据连接线（可选）
7 SATA 电源连接线（可选）
3
用户手册
第二章 综述
本主板采用 VIA K8T800/K8M800+VT8237R/VT8237 芯片组设计，可使用支持 AMD
Socket 754 CPU包括 AMD Athlon™ 64, Athlon™ 64FX & Opteron™ & Sempron； 支
持 800MHz (Upstream & Downstream) HyperTransport Bus Link ； 支 持
DDR266/333/400 存 储 架构； 内 置 Realtek 10/100 网络卡芯片；支持 2 组
UDMA66/100/133 IDE 模式；支持 2 组 SATA 接口，板载 AC’97 音效，支持 6 声道声
音输出（可选），采用前置面板音效输出功能；提供 4 个 PCI 插槽.
特点介绍：
-芯片组：
采用芯片组设计：VIA K8T800/K8M800 NB：K8T800/K8M800；
SB：VT8237R/VT8237
-CPU：
支持 AMD Athlon™ 64, Athlon™ 64FX & Opteron™ & Sempron Socket 754 处理
器
支持 800MHz (Upstream & Downstream) HyperTransport Bus Link
-内存支持：
2 条 184 针 DDR RAM 插槽
内存支持： DDR266/DDR333/DDR400
支持最大容量：2 GB DDR
-音效
与 Windows DOS 模式及 DOS 旧版相容的 Sound Blaster Pro 硬体
支持二声道喇叭模式
MPU-401 游戏 MIDI 接口
-集成网络卡功能：
集成 Realtek 10/100Mbps 自适应网络卡功能
4
AV80 主板
-扩展槽
4 组支持 Master 模式的 32 位 PCI 插槽
-I/O 特性：
内建 PCI Bus Master IDE 介面，其有两组接头，可支持 4 组两通道的 IDE 装置，
PCI IDE 控制器支持 PIO Mode0 到 Mode4、Bus Master IDE DMA Mode2 和 Ultra
DMA66/100/133
内建 2 个 SATA 接口
内建 PS/2 滑鼠接口
内建 PS/2 键盘接口
内建 8 组 USB 埠，支持 USB2.0
支持 2 个软碟机，包括 720K、144M 也支持 LS-120 软碟机装置
-其它功能：
支持数据机铃声启动电源功能
-电源供应：
内建 3V、5V、及 12V 20-PIN ATX 电源插座
使用交换调节器，支持 CPU 核心大电压
-BIOS：
有授权的 AWARD BIOS 2Mbyte FLASH RAM
PC98 Windows98 ACPI Ready
系统 BIOS 支持 ACPI 及绿色省电功能、DMI、随插即用快闪 FLASH ROM
-主板尺寸：
采用 ATX 板型
-驱动程序：
VIA 4IN1 驱动程式
SOUND 驱动程式
5
VIA USB2.0 驱动程式
VIA RAID，VIA PIDE 程式
用户手册
6
AV80 主板
第三章 主板位图
(此图仅供参考,请以实物为准)
7
用户手册
后右声道输出
后左声道输出
第四章 安装与设置
请仔细查看主板，凡有标明“1”或是白色粗线标记的接脚均为 1 脚位置。
4.1 跳线设置
JBAT1：清除 CMOS 设置
1-2（默认设置） 保持
2-3 清除 CMOS
F_Audio：前置面板输出接口
PIN 功能 PIN 功能
1 MIC+ 麦克风插孔 2 Ground 接地
3 Vbias 麦克风电压 4 AuD_Vcc(AVCC) 声卡电源
5 Line Out_R 右声道输出 6 BLine Out_R
7 N.C. 不连接 8 Key 空脚
9 Line Out_L 左声道输出 10 Bline Out_L
USB: 扩充接口
PIN 功能 PIN 功能
1 VCC：电源正极 2 VCC：电源正极
3 D-：数据负信号 4 D-：数据负信号
5 D+：数据正信号 6 D+：数据正信号
7 GND：接地 8 GND：接地
9 KEY 10 NC：空
功能接口 PANEL 说明
电源指示灯(PWR_LED) 1 脚 ：电源正极；3 脚：地
硬盘指示灯(HDDLED） 2脚：电源正极；4脚：指示灯信号
ATX 电源开关(PWR_SW) 8 脚 ：开关信号；10 脚：电源正极
重启动接口(RESET） 14 脚：地；16 脚：重启动信号线
喇叭输出(SPEAKER） 9脚：喇叭声音输出线；15 脚：电源正极
IR1：红外线接口
PIN 功能 PIN 功能
1 电源正极 2 空脚
3 红外线接收接口 4 接地
5 红外线传输接口
8
AV80 主板
扩展槽说明
DDR1/DDR2 184-PIN DDR 内存条插槽
PCI1/PCI2/PCI3/PCI4 32 位 PCI 扩展槽
Socket 754 AMD Socket 754 CPU 插槽
插座、接口说明
PS/2（下） PS/2 键盘(淡紫色)
PS/2（上） PS/2 鼠标(绿色)
USB1_2/LAN 第一组 USB/网卡接口
USB3_4 第二组 USB转接槽
USB5_6 第三组 USB转接槽
USB7_8 第四组 USB转接槽
LPT 打印机插座(紫色)
COM1/2 串行口 1/2
F_Audio 前频音频面板接口
GAME 游戏杆接口
LINE OUT/LINE IN/MIC 音频输出/音频输人/麦克风接口
CD_IN CDROM 音频输入
IDE1/IDE2 主/从 IDE 接口
SATA1/SATA2 串行 ATA 接口
FDC 软驱接口
CN1 ATX_20 电源插座
CN21 ATX_4PIN 电源插座
CPU FAN CPU 风扇插座
IR1 IrDA 红外接口
4.2 CPU 的安装
将 CPU ZIF 座的扶手向上扳起 90 度~100 度，将 CPU 放上 CPU 座，请注意不要用
太大力以免将 CPU 脚折弯；安装 CPU 风扇时请务必注意风扇的铁扣已扣好，风扇
和 CPU 表面接触平整，否则有可能因散热不好导致 CPU 烧毁；
4.3 内存的安装
K8T800 主板支持 DDR266/333/400 DDR 内存，您可以安装 128/256/512MB 184 pin
的 DDR 内存。安装 184 pin DDR 内存时，请垂直插入插槽中，注意方向错误会无
法完全插入。
9
