V-Gear LANDISK User Manual

V-Gear LANDISK User Manual DEC 2005

Asiamajor Inc. Copy right 2005

V-Gear has FREE 24 x 7, Self-service troubleshooting assistance. 24 hours a day, 7 days a week, you have 4 ways to ﬁnd answers to your questions.

1.FAQ http://vgear.com/cs/support/faq/ View technical questions and their solutions on a wild range of subjects, This is the best way to get your questions answered. Here you can easily ﬁnd answers to the most common questions, as well as down load the latest updates. They are sorted with the most commonly read questions listed, It is also easy to sort the documents by using the “Product Name” pull down menu; “Product Keyword” key in search, or “Problem Keyword” key in search, to get the answers to question.

2.CS email service cs@vgear.com If you are unable to ﬁnd answers to your question using our Website, V-Gear also offers troubleshooting and technical support by email, Email is usually responded to within 48 hours (Excluding weekends and holidays). Before email service, make sure the answers could not be found in FAQ database.

3.Telephone service If you need to call for answers to your question, please contact with the local distributor or dealer, which will offer troubleshooting assistance.

4.Updates / Latest driver download Find the latest driver or updates for your V-Gear product from Website. By using pull down menu, select your V-Gear product name.

* Read instruction before installing any updates, drivers. * If the related functions are not included in the product you purchased, please disregard descriptions on those subjects.

Asiamajor Inc.

6F-9, No.268, Lian-Cheng Rd., Junghe City, Taipei Taiwan 235 Phone: +886 2 8227 3568 Fax: +886 2 8227 3569

LANDISK

User Manual

ENGLISH

TABLE OF CONTENTS

1. Before You Get Started

1.1 Safety Instructions

1.2 Preliminary Tools

1.3 Take a look to the LANDISK

2. Easy Installation Guide

2.1 What is in the Package

2.2 Minimum System Requirements

2.3 Start To Assemble

2.4 Connecting LANDISK to your Network

2.5 Turn On The Power

3. Conﬁguring LANDISK

3.1 Checking TCP/IP Setting on PC

3.2 Using WebControl Utility

3.3 Formatting Your Hard Disk

3.4 Creating New Folders for Sharing

3.5 Setting Up Your Own Hostname

3.6 Sharing Your Folders to LAN

3.7 Access Files From LANDISK

3.8 Access Files From LANDISK under Mac OS 10.3.x

3.9 Backup/Restore ﬁles from/to LANDISK

LANDISK

User Manual

1. Before You Get Started

1.1 Safety Instructions

1. To reduce the risk of ﬁre, electric shock or personal injury,please read and understand all instructions!

2. Keep this Manual for future reference.

3. Always unplug the power cord before inserting Hard Drive.

4. Keep this equipment away from humidity or any type of moisture.

5. Using a power supply with a different voltage rating will damage and void the warranty of this product.

1.2 Preliminary Tools

To install Hard Drive into your LANDISK,you need a cross screwdriver for following procedures.

1.3 Take a look to the LANDISK

1 STATUS LED: A blinking light indicates that the

LANDISK is functioning properly

2 LAN LED: A solid light indecates that the LAN port

is currently operating at 100Base-TX

3 CPU LED: A blinking light indicates that the CPU is

working properly.

4 HDD LED: A blinking light indicates that HDD is

reading/writing data

5 POWER LED: A solid light indicates that the power

supply is properly connected.

1 2 3 4 5

LANDISK

User Manual

ENGLISH

2. Easy Installation Guide

2.1 What is in the Package



LANDISK x 1



IDE Cable x 1(40-pin connector to connect hard disk)



Fixed screws x 4



Power adapter x 1 DC 12V, 2A



4 Pin Power Adapter Cable x 1



Network cable(CAT5 Straight Through) x 1



Registration & Guaranty card x 1



This Manual

1 Reset to Factory Default

2 LAN Port: 10/10 Base-TX

3 Power Switch

4 Receptor of Power Adapter

If any of the above items are missing,please contact your reseller.

2.2 Minimum System Requirements



Internet Explorer 5.x or above; Apple Safari; Linux Mozilla or Netscape 6.2.x or above



Windows XP/2000/Me/98SE, Mac OS 10.3.X or above, Linux



New Hard Drive or old Hard Drive(FAT32).

Note: You can re-format your old hard drive by LANDISK’s Utility into FAT32(See Chapter 3).

2.3 Start To Assemble

LANDISK

User Manual

Step 1. Unscrew all screws on back panel.

Step 3. Pull out the LANDISK module from the housing.

Step 2. Take off the back panel.

Step 4. Setting up your IDE hard drive as “Master/ Single” mode.If you are going to install a brand new hard drive,please skip Step 4.If not,please refer to the paperwork/sticker of your hard drive for “Master/ Single” configuration.If you are not familiar to the configuration,the manufacturers’ Web sites are often helpful.

If you are installing an old hard drive and willing to keep all previous data, please make sure the

Note:

File System on your hard drive is FAT32. LANDISK does not support the File System other than FAT32. Otherwise, you may need to re-format your old hard drive by LANDISK’s utility(See Chapter 3).

LANDISK

User Manual

ENGLISH

Step 5. Slide the hard drive into the Drive Cage. hard drive for “Master/Single” conﬁguration.

LAN Port

Step 6. Use the bundled ﬁxed screws to screw it ﬁrmly.

LAN Port

Right Side

Left Side(Also screw it ﬁrmly)

Step 7. Connect IDE cable and 4-pin power adapter cable on your hard drive.

LANDISK

User Manual

LAN Port

Please make sure the red line on right side.

Connecting 4-pin power adapter cable to Hard Drive

Connecting IDE cable to Hard Drive.

Make sure it’s ﬁrmly attached

LANDISK

User Manual

ENGLISH

Step 8. Connect IDE cable and 4-pin power adapter cable on LANDISK module.

LAN Port

Connecting IDE cable to LANDISK module.

LAN Port LAN Port

Connecting 4-pin power adapter cable to LANDISK module.

LANDISK

User Manual

Step 9. Slide back the LANDISK module to its housing.

Please make sure the red line on right side. Close up the back panel

Step 10. Screw the back panel back.

LANDISK

User Manual

ENGLISH

2.4 Connecting LANDISK to your Network

Step 1. Connect power adapter to the receptor at back panel of the LANDISK and then plug the other end of the power adapter to a wall outlet or power strip.

Step 2. Connect the network cable to LAN port on the back panel of the LANDISK.

Keep OFF

Step 3. Connect the other end of the network cable to LAN port located on your Switch Hub or Router.

Note: The LAN Port on the LANDISK is Auto-MDI/MDIX,you can also connect the network cable directly to the Lan port on your computer.It is not necessary to instead of crossover network cable for direct link.

2.5 Turn On The Power

Step 1. Turn On The Power

3. Conﬁguring LANDISK

3.1 Checking TCP/IP Setting on PC

Bring up the properties of the “My Network Places”(Windows XP).

1. Double click the “My Computer” icon on your desktop.

2. Right click “My Network Places” and select the “Properties”

LANDISK

User Manual

Note: For Windows 9x and Windows 2000, the “My Network Places” is on your desktop.

LANDISK

User Manual

ENGLISH

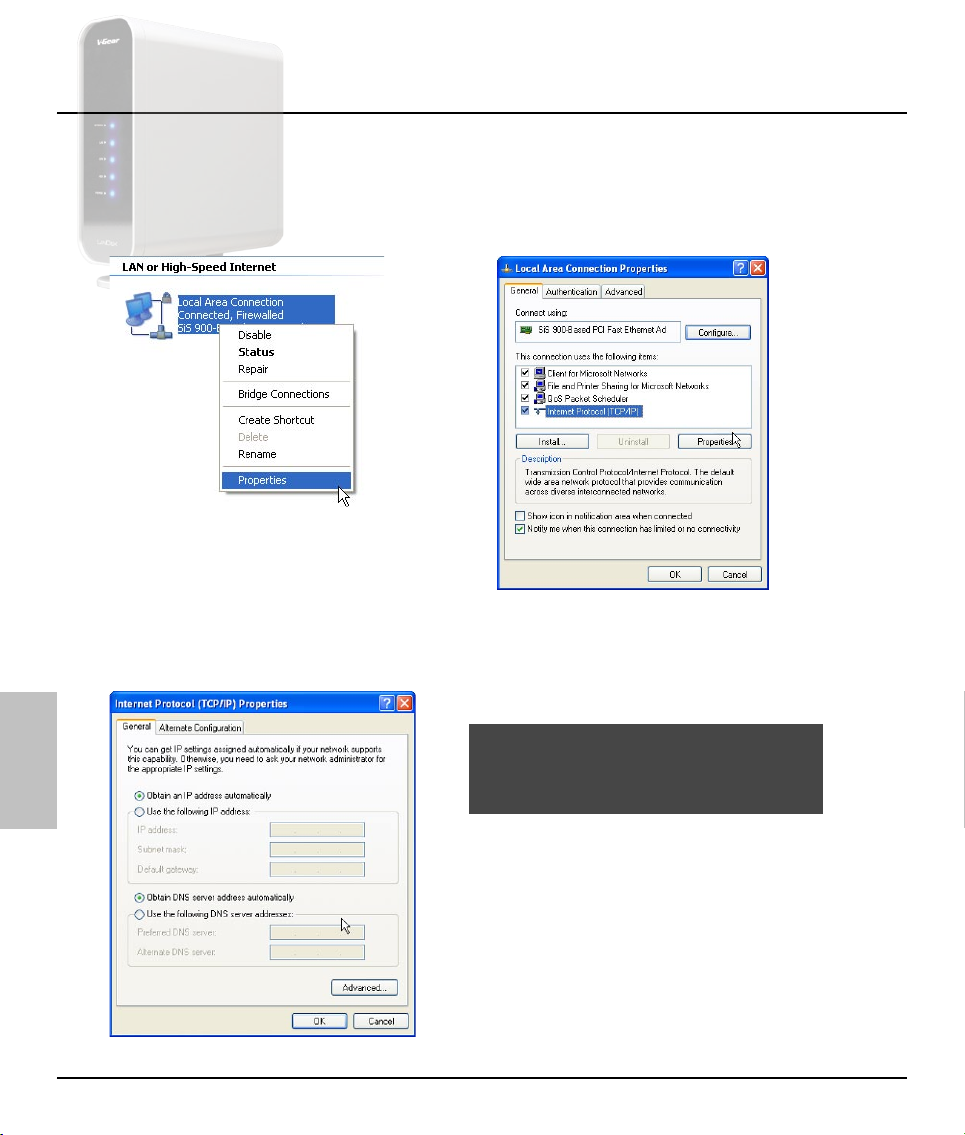

3. Right click “Local Area Connection” and select “Properties”

5. Follow the step as below to conﬁguring your TCP/IP settings.

4. The following screen will appear, select “Internet Protocol(TCP/IP)” then click on the <Properties> button

Note for advance user: If you prefer to use a Fixed IP for your computer, please also setting up a Fixed IP for LANDISK.

LANDISK

User Manual

3.2 Using WebControl Utility

Open your Web browser and type “http://LANDISK” or Default Hostname http://LANDIS-XXXX into the URL address box and then press <Enter>.

Note: If you have attached only one LANDISK in the LAN,you can use the simple name of “LANDISK” instead of the Default Hostname. You can ﬁnd out the Default Hostname from the MAC Address sticker on the back panel.The Default Hostname will look like “LANDISK-XXXX”, and “XXXX” which is mean the last four digits of the MAC Address for current LANDISK. Important: If you are going to attach an additional LANDISK(s) to your Network,please use the Default Hostname instead of simple name.For example. http://LANDISK-XXXX.

The login pop-up dialog box will appear,please type the following default username and password are: Username: admin Password: admin

LANDISK

User Manual

ENGLISH

Once you have logged in, the “LANDISK WebControl Utility” Home screen will appear.

You can select a function from the left side menu.

LANDISK

User Manual

3.3 Formatting Your Hard Disk

If you have installed a new hard drive in the LANDISK,you must go to “Disk Utility” for creating a new Partition and doing format for the hard disk.

Note: For old hard drive,LANDISK Required a formatted File System of FAT32,if you have installed an old hard drive with other File System,you may need to re-format it before you can access it from Network place.

LANDISK

User Manual

ENGLISH

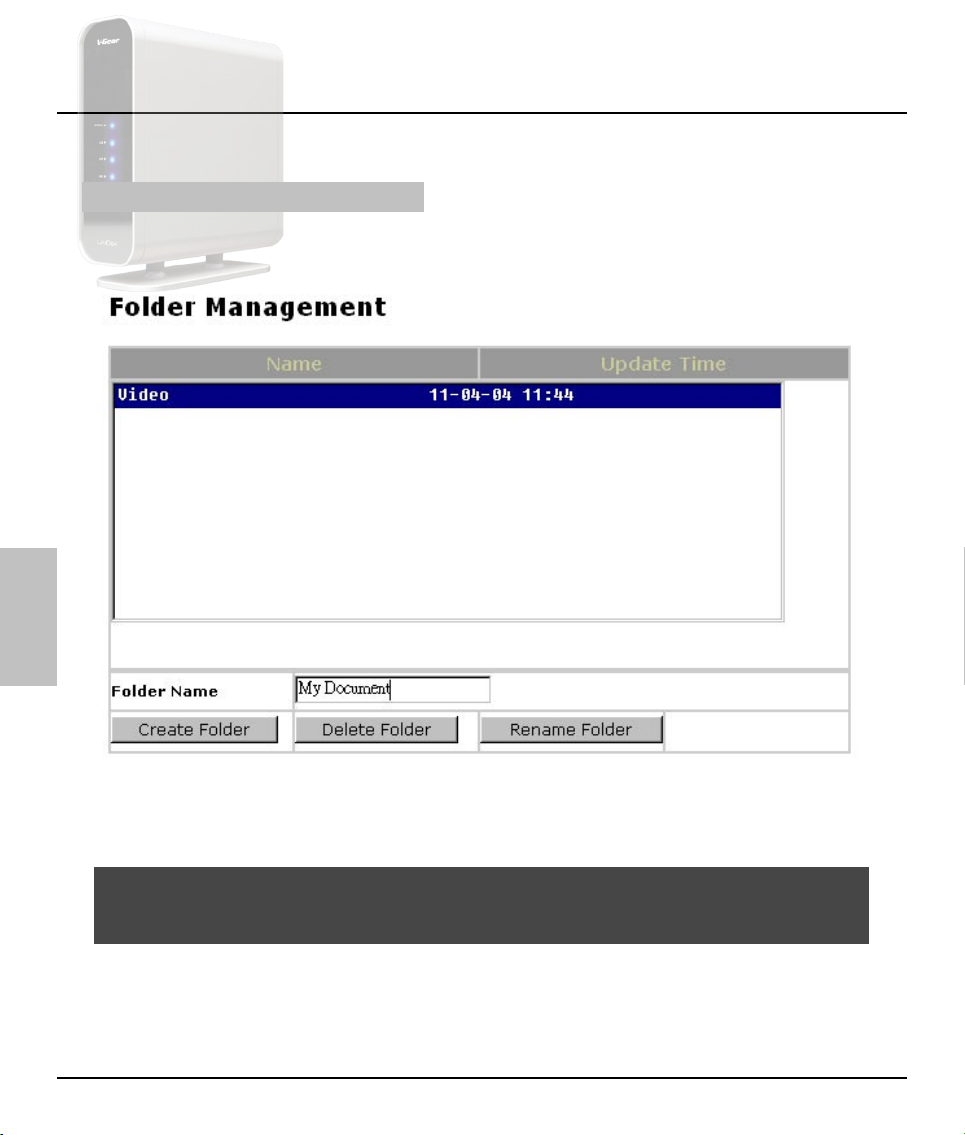

3.4 Creating New Folders for Sharing

Click on the “File Manager” from the left side menu,you will see the page of “Folder Management”.

For old hard drive,you will see your existent Directories/Folders in the list box. To create a new folder,plese type a name in the folder name box,and then click on the <Create Folder> button.

Important: For creating or sharing folder(s) from “LANDISK WebControl Utility”,please always use the alphabets in English, “LANDISK WebControl Utility” does not support the language other than English. However,it’s no restrict for creating or naming folders/ﬁles from the SMB Client.

LANDISK

User Manual

3.5 Setting Up Your Own Hostname

Click on the “Network Share” from the left side menu,the following page will appear.

You are allowed to change the default hostname of “LANDISK-XXXX” into your favourite name.If you’ ve changed the default hostname,please immediately try the new hostname to re-locate your LANDISK/ WebControl Utility.

Note: If you click on the <Reset> button from the page of “Maintenance”,the hostname will be Reset to Default Hostname.

LANDISK

User Manual

ENGLISH

3.6 Sharing Your Folders to LAN

You will see all available folders for “Network Share” listed in the “Share List” box, just select your target folder and click on the <-Add button for sharing the folder to Network.

Note: LANDISK use the SMB protocol(Samba) to share data to the LAN.

LANDISK

User Manual

3.7 Access Files From LANDISK

Now that you have shared your folder(s) in LANDISK to the Network,the following example described how to access LANDISK’s data in Network under Windows OS.

STEP 1. Click the Windows Start button,then choose Run, then type \\landisk in the input box and click <OK>.

Important: If you are installing an additional LANDISK(s) to your Network,please use the Default Hostname instead of \\LANDISK,ie.\\ LANDISK-XXXX. The “XXXX” which is mean the last four digits of the MAC Address for current LANDISK.You can find out the Default Hostname from the MAC Address sticker on the back panel. If you’ve change the default Hostname by WebControl Utility,please type a double Backslash “\\” follow by your own hostname instead.For example,if your new hostname for LANDISK is MyMusics,please type \\MyMusics in the input box.

STEP 2. The Windows Explorer will be opened,now you will see all the shared folders in the list. Now,you can double-click the shared folder to access the ﬁles in LANDISK or copy ﬁles from/to your computer.

Note: For quick access the Shared Folders of your LANDISK,you can also Map the Shared Folder as a Network Drive,just right click the Icon/Name of the Shared Folder and select “Map Network Drive…” to assign a ﬁxed Drive Letter for your Shared Folder.

LANDISK

User Manual

ENGLISH

3.8 Access Files From LANDISK under Mac OS 10.3.x

1 Be sure that you’ve already connected to the same Ethernet LAN as your LANDISK.

2 Select “Go/Connect to Server…” or use the hotkey <Command+K>

Please type “smb://” follow by the Hostname of your LANDISK,ie. smb://landisk and click on the <Connect> button. After waiting for a few seconds,you will see the following dialog box,please select a Shared Folder and click on the <OK> button

3 You will see the following dialog “Connect To Server”

If you have assign a password for your shared fol der,pl e ase i n put t h e corre ct usen ame an d password in the box,and then click on the <OK> button:

After login into the Shared Folder,the MAC OS will automatically create an icon on your desktop,and the n open t he shar e d folde r that y ou’ve j ust connected:

LANDISK

User Manual

3.9 Backup/Restore ﬁles from/to LANDISK

For Windows 2000/XP user,you can use the built-in backup utility for Backup/Restore ﬁles from/to LANDISK.

1. Click the Windows Start button,then choose Run, then type ntbackup in the input box and click <OK>.

3. When the Wizard ask you to select a target place for backup,just click on the <Browse> button or select the Mapped Drive to locate the Shared Folder of your LANDISK.

2. Refer to the User Manual of your OS for how to Backup or Restore your System.You can follow the instructions of the “Backup or Restore Wizard”.

LANDISK

取扱説明書

1．使用する前に

日本語

1-1 注意事項

1-2 必要な道具

1-3 各部の名前

2．クイックスタートガイド

2-1 パッケージの内容

2-2 動作環境

2-3 ハードディスクを実装する

2-4 ネットワークにつなぐ

2-5 電源を入れる

3．本製品を設定する

3-1 パソコンのIPアドレス設定を確認

3-2 設定画面を開く

3-3 ハードディスクを初期化する

3-4 共有フォルダの作成

3-5 ホストネームの設定

3-6 フォルダを共有させる

3-7 共有フォルダへのアクセス（Windows OS環境において）

3-8 共有フォルダへのアクセス（Mac OSX 10.3.x以降の環境において）

3-9 LANDISKから(に)ファイルをバックアップ / 復元

LANDISK

取扱説明書

1. 使用する前に

1-1 注意事項

1. 火災や感電、お使いになる方への危害や財産への損害を未然に防ぎ、安全に正しくお使いいただくために、必ず本書をお読みになり内容をよく理解された上で、お使いください。

2. 本製品を接続する場合は、必ず本書で接続方法をご確認ください。

3. ハードウェアの抜き差しには、必ず本製品の電源プラグを先に抜いてください。

4. 本製品は湿気や水気の多い場所（環境）で保管・使用しないでください。

5. 指定された電圧に当たったアダプタをご使用ください。故障や動作不良の原因になります。

1-2 必要な道具

ハードディスクの抜き差しには、十字型螺子回しが必要です。(パッケージにも添付されている。)

1-3 各部の名前

1. 状態ランプ：点滅しているのは、本製品が正常に作動していることを表示

2. LANランプ：点灯しているのは、LAN接続が正常に作動していることを表示

3. CP Uランプ：点滅しているのは、本製品に内蔵されている CPUが正常に作動していることを表示

4. ハードディスクランプ：点滅しているのは、ハードディスクがデータの読み込み/書き込みを行っていることを表示

5. 電源ランプ：点灯しているのは、電源供給が正常に作動していることを表示

1 2 3 4 5

LANDISK

取扱説明書

日本語

2. クイックスタートガイド

2-1 パッケージの内容



LANDISK本体 x1



専用ハードディスクフラットケーブル x1



固定用ネジx4



アダプタ x1 (DC12V / 2A)



専用電源ケーブル x1



LANケーブル x 1



保証書及びユーザ登録カード



取扱説明書

1. リセットスイッチ：出荷時設定に初期化する

2. LANポート：10/100Base-TX

3. 電源スイッチ

4. 電源コネクタ

もし、足りない部品がある場合には、販売店にご連絡ください。

2-2 動作環境



Webブラウザ：Internet Explorer 5.x以降、Apple Safari、またはNetscape 6.2.x以降



OS：Windows XP/2000/ME/98SE、またはMac OSX 10.3.x以降



Ultra DMAをサポートする3.5”ハードディスク

ご注意：本製品に実装し使用されるハードディスクがFAT32フォーマットではない場合、必ず、本製品上で初期化が必要です。（3-3をご参照）

2-3 ハードディスクを実装する

LANDISK

取扱説明書

Step 1：LANDISKの背面にあるカバーのネジを緩めてください。

Step 3：LANDISKモジュールを引き出してください。

Step 2：背面のカバーを取り外してください。

St e p 4：ハードディスクのジャンプ設定を「Master/Single」に設定してください。設定方法の詳細については、お使いになるハードディスクの設定案内やメーカーのホームページをご参照ください。新品のドライブを実装する場合には、このジャンプ設定をスキップしてください。

ご注意：本製品にはFAT32フォーマットのハードディスクのみ使用可能。それ以外のハードディスク(新品でも使用中のものでも)を実装する場合、本製品上での初期化が必要です。(3-3をご参照) ハードディスクを初期化するには、事前にハードディスク内のデータをバックアップしてください。

LANDISK

取扱説明書

Step 5：ハードディスクをLANDISKモジュールに注意深く挿入してください。

日本語

LANポート

Step 6：本製品に添付されているネジでしっかりと固定してください。

右側

LANポート

左側

Step 7：添付されている専用ハードディスクフラットケーブル及び専用電源ケーブルをハードディスクに繋いでください。

LANDISK

取扱説明書

LANポート

赤いライン標示は必ず右側に置きます。

電源ケーブルをハードディスクに接続します。

しっかりとフラットケーブルをハードディスクに接続します。

電源ケーブルがぴったりと接続されていることを確認します。

LANDISK

取扱説明書

Step 8：ハードディスクフラットケーブル及び電源ケーブルを LANDISKモジュールに繋いでください。

日本語

LANポート LANポート

LANポート

ハードディスクフラットケーブルをLANDISK モジュールに接続します。

電源ケーブルをLANDISKモジュールに接続します。

電源ケーブルがぴったりと接続されていることを確認します。

Step 9：LANDISKモジュールを押し戻してください。

LANDISK

取扱説明書

溝に沿って押し戻します。

Step 10：ネジを締め付け直してください。

背面のカバーを取り付け直します。

LANDISK

取扱説明書

2-4 ネットワークにつなぐ

Step 1：本製品の電源コネクタに添付されているアダプタの電源ケーブルを接続し、もう一方を壁側コンセント口に差し込んでくだ

日本語

さい。

1. 電源スイッチがOFF状態にします。

2. アダプタの電源ケーブルを接続します。

Step 2：本製品のLANポートに添付されているLANケーブルを接続してください。

Keep OFF

Step 3：LANケーブルのもう一方をネットワーク機器に接続してください。

ご注意：本製品のLANポートはAuto-MDI/MDIXとなっており、ネットワーク機器に接続以外、LAN ケーブルを直接パソコンのLANポートに接続することもできます。(クロスケーブルの別途用意は不要)

2-5 電源を入れる

Step 1：電源スイッチをONにしてください。

3. 本製品を設定する

3-1 パソコンのIPアドレス設定を確認

LANDISK

取扱説明書

「マイネットワーク」においてIPアドレスの設定を確認します。(Windows XPの場合)

1. 「マイコンピュータ」をダブルクリックしてください。

2. 「マイネットワーク」に右クリックし、メニュー内の「プロパティ」をクリックしてください。

ご注意：パソコンに固定のIPアドレスを設定したい方は、LANDISKにも固定のIPアドレスを設定してください。

LANDISK

取扱説明書

日本語

3. 「ローカルエリア接続」を右クリックし、メニュー内の「プロパティ」をクリックしてください。

5. 下記の手順に従ってIPアドレスを設定してください。

4. 「インターネットプロトコル(TCP/IP)」を選択し、「プロパティ」ボタンをクリックしてください。

ご注意：パソコンに固定のIPアドレスを設定したい方は、LANDISKにも固定のIPアドレスを設定してください。

LANDISK

取扱説明書

3-2 設定画面を開く

1. Webブラウザを起動して、”http://LANDISK”もしくはデフォールトホストネーム”http://LANDISK-XXXX”

を入力し、<Enter>キーを押してください。

ご注意：LANDISKの背面に MAC Address(各LANDISKの識別番号)が記載されているステッカーがあります。デフォールトホストネーム”LANDISK-XXXX”での”XXXX”とは、MAC Addressの末4桁を表示します。ネットワーク内でLANDISKを一台だけ接続する場合、そのまま”LANDISK”を入力すればいいですが、二台以上のLANDISKが接続されている場合は、デフォールトホストネーム”LANDISK-XXXX”を入力してください。

2. ログインウィンドウが表示されたら、ユーザー

名とパスワードを入力してください。(初めてログインする場合は下記のユーザー名とパスワードを入力してください。)

ユーザー名：admin パスワード：admin

LANDISK

取扱説明書

3. ログインした後、下記のような設定画面が表示されます。

日本語

左側にあるメニューで設定したい項目を選択することができます。

LANDISK

取扱説明書

3-3 ハードディスクを初期化する

設定画面の左側にあるメニューで「Disk Utility」をクリックすれば、下記のような「Disk Utility」画面が表示されます。

本製品にはFAT32フォーマットのハードディスクのみ使用可能。それ以外のハードディスク(新品でも使用中のものでも)を実装する場合、本製品上での初期化が必要です。ハードディスクを初期化するには、事前にハードディスク内のデータをバックアップしてください。

LANDISK

取扱説明書

3-4共有フォルダの作成

設定画面の左側にあるメニューで「File Manager」をクリックすれば、下記のような「Folder Management」画面が表示されます。

日本語

使用中のハードディスクを実装する場合、既存のフォルダがリストに表示されます。新しい共有フォルダを作成するには、「Folder Name」に名前を入力し「Create Folder」ボタンをクリック

してください。

ご注意：共有フォルダの名前は必ず英語名にしてください。ただし、共有フォルダの中にあるフォルダ /ファイル名には言語制限がありません。

LANDISK

取扱説明書

3-5 ホストネームの設定

設定画面の左側にあるメニューで「Network Share」をクリックすれば、下記のような画面が表示されます。

デフォールトホストネーム”LANDISK-XXXX”をお気に入る名前に変更することができます。(ネットワークに接続されている他のデバイスと同じ名前にしないことをご注意) デフォールトホストネームを変更したら、次回に設定画面を開くには新しく指定されたホストネームを使ってください。

ご注意：設定画面の左側にあるメニューで「Maintenance」をクリックし、そのページにある「Reset」ボタンをクリックしたら、ホストネームはデフォールト(LANDISK-XXXX)に復元されます。

LANDISK

取扱説明書

3-6 フォルダを共有させる

設定画面の左側にある「Network Share」をクリックし、「Share List」で共有させたいフォルダを選択して「←ADD」ボタンをクリックすれば、該当フォルダを他のユーザにアクセスさせることができます。

日本語

ご注意：本製品はSMBプロトコル(Samba)に基づいてデータ共有を達成します。

LANDISK

取扱説明書

3-7 共有フォルダへのアクセス（Windows OS環境において）

下記はWindows OS環境において、LANDISK上の共有フォルダにアクセスする方法を説明します。 Step 1：「スタート」→「ファイル名を指定して実行」をクリックしてください。「名前」で”\\landisk”

を入力し、「OK」ボタンをクリックしてください。

ご注意：ネットワーク内に二台以上のLANDISKが接続されている場合は、デフォールトホストネーム”\\LANDISK-XXXX”を入力してください。(”XXXX”とはLANDISK背面のステッカーに記載されている Mac Addressの末四桁です) デフォールトホストネームが変更された場合は、新しく指定されたホストネームを入力してください。例えホストネームが「MyMusic」に変更されたら、ここは”\\MyMusic” を入力します。

Step 2：下記のように LANDISK上の共有フォルダが表示されます。フォルダをダブルクリックしてファイルにアクセスし、或いはパソコンから(に)ファイルをコピーすることができます。ご注意：より簡単

に共有フォルダにアクセスするには、フォルダを右クリックして「ネットワークドライブの割り当て」をクリックし、「ドライブ」に割り当てる文字を選択すれば、通常のディスクと同様にアクセスできます。

LANDISK

取扱説明書

3-8共有フォルダへのアクセス（Mac OSX 10.3.x以降の環境において）

Step 1：LANDISKがネットワークに接続されていることを確認してください。

日本語

Step 2：「移動」→「サーバへ接続」をクリックしてください。

数秒後、「SMBマウント」ウィンドウが表示され、共有させたいフォルダを選択してから「OK」ボタンをクリックしてください。

Step 3：「サーバへ接続」ウィンドウが表示されたら、「サーバアドレス」でホストネーム”smb://landisk”と入

力し(ホストネームが変更された場合は新しく指定されたホストネームを入力)、「接続」ボタンをクリックしてください。

LANDISK設定画面でユーザ名とパスワードが設定された場合、「SMB/CIFSファイルシステムの認証」ウィンドウでユーザ名とパスワードを入力して「OK」ボタンをクリックしてください。

ログインした後、Mac OSは自動的にデスクトップ上に共有フォルダのアイコンを作成し、そしてフォルダを開きます。

LANDISK

取扱説明書

3-9 LANDISKから(に)ファイルをバックアップ / 復元

Windows 2000/XP標準の「バックアップ」を利用して、LANDISKから(に)ファイルをバックアップ/復元することができます。

Step 1：「スタート」→「ファイル名を指定して実行」をクリックしてください。「名前」で” ntbackup”を入力し、「OK」ボタンをクリックしてください。

St e p 2：お使いになるOS のマニュアルを参考し、または「バックアップまたは復元ウィザード」の指示に従って作業をお進みください。

Step 3：「ファイルの保存場所を選択してください」では「参照」ボタンをクリックし、ネットワークドライブとして割り当て済みの共有フォルダを選択してください。

LANDISK

使用手冊

1. 使用前的準備

1.1 注意事項

1.2 準備工具

1.3 LANDISK外觀功能介紹

手冊索引

中文

2. 快速安裝指南

2.1 產品內容

2.2 最低系統需求

2.3 開始組裝LANDISK

2.4 連接電源及網路

2.5 打開電源

3. LANDISK使用設定

3.1 檢查您的TCP/IP設定

3.2 使用LANDISK中控台

3.3 將您的硬碟機格式化

3.4 建立共享資料夾

3.5 設定LANDISK的網路裝置名稱

3.6 將資料夾開放給其他網路用戶共享

3.7 使用LANDISK存取資料(Win OS)

3.8 使用LANDISK存取資料(MAC OS:10.3.X or above)

3.9 為LANDISK進行備份/還原

LANDISK

使用手冊

1. 使用前的準備

1.1 注意事項

1. 將本產品放置於不易遭受火災、電擊或其他人為損害的地點。使用前先詳閱注意事項。

2. 參照手冊進行安裝及操作。

3. 在拆卸硬碟時先確認已拔除電源。

4. 避免放置於潮濕地點。

5. 請按照變壓器標示使用，不當使用會造成產品損害並影響保固權益。

1.2 準備工具

請先準備一把十字起子(本產品亦內含一把小型起子供您使用)

1.3 LANDISK外觀功能介紹

1.狀態指示燈: 本燈閃爍表示LANDISK 的各項功能已備妥

2.網路指示燈 : 本燈保持明亮，表示 LANDISK的網路連接為正常狀態。

3 . 處理器指示燈 : 本燈閃爍表示

LANDISK的CPU正常運作。

4.硬碟指示燈: 本燈閃爍表示LANDISK 的硬碟在進行硬碟讀寫。

5.電源指示燈 : 本燈保持明亮，表示 LANDISK的電源供應為正常狀態。

1 2 3 4 5

LANDISK

使用手冊

中文

2. 快速安裝指南

2.1 產品內容



LANDISK主件



IDE 專用排線 x 1



硬碟固定螺絲 x 4



專用變壓器 x 1 (直流12伏特, 2安培)



內部用電源供應線 x 1



網路線 x 1



亞邁產品註冊/保固卡 x 1



使用手冊

1 重置並回到出廠設定

2 網路連接埠: 10及100 Base-TX

3 電源開關

4 電源接收端

假如您發現少了以上物品，請跟您的購買商店索取。

2.2 最低系統需求



Internet Explorer 5.x或更新版本; Apple Safari; Netscape 6.2.x或更新版本



Windows XP/2000/Me/98SE, Mac OS 10.3.X或更新版本,一台支援Ultra DMA的3.5吋硬碟。

注意: 您需使用LANDISK所附的工具將硬碟機重新格式化成FAT32格式(請參閱第3章).

LANDISK

使用手冊

2.3 開始組裝LANDISK

步驟1: 旋開LANDISK背板的螺絲步驟2: 打開LANDISK背板

步驟3: 將LANDISK主模組自機殼抽出步驟 4 : 將您的硬碟機設定成 “ M a s t e r /

Single”模式。假如您使用的是一顆全新的硬碟請跳過本步驟，假如您不知如何設定，請參考您的硬碟安裝說明。

假如您並不熟悉如何設定硬碟模式，建議您參考硬碟原廠的官方網站。注意:假如您希望保存硬碟之前所存放的資料，請務必先確認硬碟的檔案格式為FAT32。LANDISK必須使用 FAT32格式的硬碟機，若您之前已在使用本硬碟並且格式化成其他格式，皆須經過重新格式化(請參造第三章說明)，在重新格式化的過程中將會遺失所有既有的資料，建議您先將內容備份至其他儲存裝置。

LANDISK

使用手冊

步驟5: 將硬碟推入主模組的硬碟槽中

中文

LAN Port

步驟6: 取出本產品所附的螺絲將硬碟緊密固定

LAN Port

右邊

左邊(將剩下的兩顆螺絲固定硬碟左邊)

步驟7: 將本產品所附的電源排線及IDE排線安裝於硬碟及主模組之間

請對照此圖並將紅色標示置於右邊

LANDISK

使用手冊

LAN Port

連接並確實插入電源排線

將電源排線的另一邊連接LANDISK主模組

LANDISK

使用手冊

步驟8: 將已接上硬碟的電源排線及IDE排線連接至LANDISK主模組

中文

LAN Port

連接IDE排線至主模組

LAN Port LAN Port

連接電源排線至主模組

步驟9: 將安裝好硬碟的主模組推回LANDISK機殼中

步驟10: 鎖回背板固定螺絲

LANDISK

使用手冊

將背板合上

LANDISK

使用手冊

2.4 連接電源及網路

步驟1: 將變壓器的電源線連接LANDISK及插座。

中文

步驟2: 將網路線連接LANDISK。

Keep OFF

步驟3: 將網路線連接至您的區域網路。

注意: LANDISK的網路埠支援Auto-MDI/MDIX，您除了可將網路線接至您的區域網路亦可直接串接至另外一台有網路埠的電腦(並不需特別使用crossover/俗稱跳線)。

2.5 打開電源

步驟1 打開電源

3. LANDISK使用設定

3.1 檢查您的TCP/IP設定

以下設定可在您電腦上的網路芳鄰看到(Windows XP).

1. 滑鼠左鍵雙擊 “我的電腦” 圖示

2. 滑鼠右鍵單擊 “網路上的芳鄰” 再點選 “內容”

LANDISK

使用手冊

注意: 假如您使用的是Windows 9x 及Windows 2000，您直接在桌面便可看到”網路上的芳鄰”

LANDISK

使用手冊

3. 右鍵點選 “區域連線” 並且選擇 “內容” 4 . 待以下視窗出現後請點選 “ I n t e r n e t

中文

5. 根據以下步驟完成的的TCP/IP 設定

Protocol(TCP/IP)” 並按下”內容”鍵

進階使用者請注意: 假如您對您的電腦使用固定IP，請同時將您的LANDISK也設成固定IP

LANDISK

使用手冊

3.2 使用LANDISK中控台

1. 打開您的瀏覽器並鍵入 “http://LANDISK” 或者是預設的裝置名稱 http://LANDISK-XXXX

注意: 假如在您的區域網路中只有一台LANDISK，您可直接使用“LANDISK” 來代替裝置名稱。假如一台以上，您可在LANDISK的背板上看到一張貼紙，預設裝置名稱會像 “LANDISK-XXXX”，後4碼“XXXX”即是您所購買的這台LANDISK所專屬的編號(MAC Address)。

2. 當彈出登入視窗時，請輸入使用者名稱及密碼。(若為第一次登入則請鍵入預設的名稱及密碼) 使用者名稱: admin 密碼: admin

LANDISK

使用手冊

當成功登入後，可看到LANDISK中控台( “LANDISK WebControl Utility”)首頁

中文

您可在首頁左邊選擇所需要的功能

LANDISK

使用手冊

3.3 將您的硬碟機格式化

除非您的硬碟本來便為FAT32格式，否則您無論使用的是舊硬碟還是全新的硬碟，都需要利用LANDISK中控台所提供的格式化工具將您的硬碟格式化。

格式化將會清除所有既存的檔案資料。請先確認已將硬碟內的重要資料備份到其他安全位置。

LANDISK

使用手冊

3.4 建立共享資料夾

點選首頁左邊功能列中的“File Manager”，您將可見到下面的”資料夾管理”畫面。

中文

◎假如您使用的是舊的硬碟且已存放資料，您可以看到既有的資料夾名稱出現在資料夾清單中。假如您想建立一個新的共享資料夾，只需要在” Folder Name”中輸入名稱並點擊” Create Folder”即可。

重要: LANDISK共享資料夾僅支援英文名稱，但未來放在共享資料夾中的檔案或資料夾則不受此限制。

LANDISK

使用手冊

3.5 設定LANDISK的網路裝置名稱

點選首頁左邊功能列中的“Network Share”，您將可見到下面的”資料夾管理”畫面。

您可以將預設的名稱“LANDISK-XXXX” 改變成您喜愛的名稱.本名稱不能跟同一個區域網路內的其他網路裝置同名。

注意: 假如您在首頁左邊功能列中的“Maintenance”下點擊”Reset”按鍵，本台LANDISK的網路裝置名稱將會被重置成預設名稱(Ex: LANDISK-XXXX)。

LANDISK

使用手冊

3.6 將資料夾開放給其他網路用戶共享

您可打開首頁左邊功能列中的“Network Share”，在“Share List”中選擇您希望開放共享的資料夾點擊” Add”按鍵。完成後應可看到其資料夾出現在”Allowed Share”中，其他的網路用戶便可存取本共享資料夾資料。

中文

注意: LANDISK使用SMB協定(Samba)來達成資料夾分享

LANDISK

使用手冊

3.7 使用LANDISK存取資料(Win OS)

在3.6節中您已學會如何將資料夾開放共享，接下來的範例教您如何在區域網路中利用LANDISK存取資料。

步驟1: 點選Windows左下角的”開始”並選擇”執行”。以下視窗出現後輸入” \\landisk再點選”確定”。

重要:”LANDISK”名稱僅適用於您的區域網路中僅有一台LANDISK 網路硬碟。若您有兩台(或以上 )的LAN DISK在同一網域，請使用 LANDISK預設的網路裝置名稱” \\LANDISK-XXXX”。.“XXXX”為這台LANDISK所專屬的代碼，以便網路分辨不同的LANDISK裝置。在機器的背板可見到一張貼紙，上面即會記載本代碼。假如您已經更改了LANDISK的網路裝置名稱(如: MyMusics)，則在本步驟您應輸入\\MyMusics。

步驟2: 您可在以下的瀏覽視窗看到您之前所設定的共享資料夾，滑鼠左鍵雙擊即可打開資料夾並進行檔案的存取及管理。

注意: 假如您希望能更快速的對LANDISK共享資料夾進行資料存取，您可選擇其中一個共享的資料夾按下滑鼠右鍵，再選擇”連線網路磁碟機”即可賦予一指定代號，並像您電腦內部硬碟般的容易使用。

LANDISK

使用手冊

3.8 使用LANDISK存取資料(MAC OS:10.3.X或以上)

1 首先先將LANDISK與您的區域網路連接 2 選擇 “Go/Connect to Server…” 或者使用熱鍵”Command+K”

中文

3 您將會看到 “Connect To Server”的視窗彈出

請輸入 “smb:/ /” 您的LANDISK網路裝置名稱(例如 smb://landisk)並按下” Connect”。幾秒後您將會看以下的彈出視窗，請選擇您想共享的資料夾並選擇” OK”即可。

假如您在LANDISK網路中控台中已經為共享資料夾設定了密碼，您必須先在以下的視窗輸入使用者名稱及對應的正確密碼才能使用。

當您順利登入了LANDISK共享資料夾，MAC OS將會在電腦桌面自動建立一個連結。

LANDISK

使用手冊

3.9 為LANDISK進行備份/還原

假如您是Windows 2000 / XP的使用者，您可利用作業系統內建的資料備份工具為您的LANDISK進行資料備份。

步驟1: 點選Windows左下角的”開始”並選擇”執行”。以下視窗出現後輸入” ntbackup”再點選”確定”。

步驟3: 當精靈詢問您要對哪裡的資料進行備份/還原時，請使用”瀏覽”選取LANDISK的共享資料夾即可。

步驟2: 參考您的作業系統說明或者根據”備份或還原精靈”的步驟進行處理

LANDISK

Benutzer Handbuch

1. Vor dem Start

1.1 Sicherheit Gebrauchanweisung

1.2 Vorbereitende Werkzeuge

1.3 Ein Blick auf dem LANDISK

2. Einfache Installation Einführung

2.1 Was ist in der Packung

2.2 Minimum System Anforderung

2.3 Starten Zusammensetzen

2.4 Anschliessen LANDISK mit dem Werkzeuge

2.5 Strom Einschalten

Gliederung

Deutsch

3. Konﬁgurieren LANDISK

3.1 Nachprüfen TCP/IP Setting auf dem PC

3.2 Durch WebControll Utilität

3.3 Formatieren Hard Disk

3.4 Schaffen Neuen Ordner für Mitteilen

3.5 Setup Hostname

3.6 Ordner zum LAN mitteilen

3.7 Zugang zum LANDISK

3.8 Zugang zum LANDISK unter Mac OS 10.3.x

3.9 Backup/Wiederherstellung von/zum LANDISK

LANDISK

Benutzer Handbuch

1. Vor dem Start

1.1 Sicherheit Gebrauchanweisung

1. Um die Risiko von Feuer, elektrischen Schlag oder personellen Verletzung zu vermeiden. Lesen Sie bitte alle Gebrauchanweisung durch und verstehen!

2. Behalten diesen Benutzerhandbuch für die weiteren Referenz.

3. Immer Strom unplug bleiben vor dem Einschieben von Laufwerk.

4. Dieses Equipment weg von Luftfeuchtigkeit und Feuchtigkeit.

5. Strom mit ungleicher Spannung wird dem Produkt schaden und dafür wird auch nicht garatiert.

1.2 Vorbereitende Werkzeuge

Um Laufwerk ins LANDISK einzusetzen, braucht man ein Schraubenzieher.

1.3 Ein Blick auf dem LANDISK

1 STATUS LED: Das Blinklicht zeigt an, dass

LANDISK richtig funktioniert

2 LAN LED: Ein solides Licht zeigt an, dass LAN

port im Moment bei 100Base-TX arbeitet.

3 CPU LED: Ein Blinklicht zeigt an, dass CPU

richtig arbeitet.

4 HDD LED: Ein Blinklicht zeigt an, dass HDD

Daten liest und schreibt.

5 POWER LED:Ein solides Licht zeigt an, dass

Strom richtig anschliesst.

1 2 3 4 5

LANDISK

Benutzer Handbuch

2 Einfache Installation Einführung

Deutsch

1.1 Was ist in der Packung



LANDISK x 1



IDE Kabel x 1(40-pin Anschluss an Hard Disk)



Schrauben x 4



Strom Adapter x 1 DC 12V, 2A



4 Pin Strom Adapter Kabel x 1



Netzwerk Kabel (CAT5 gerade durch) x 1



Registration & Guarantie Karte x 1



Handbuchl

1 Reset zum Fabrik Default

2 LAN Port: 10/10 Base-TX

3 Strom Schalter

4 Steckdose fur Strom Adapter

Wenn irgendeine von obengenannten fehlt, bitte Kontakt mit den Verkäufer aufnehmen.

1.2 Minimum System Anforderung



Internet Explorer 5.x oder spätere Versionr; Apple Safari; Linux Mozilla oder Netscape 6.2.x oder spätere Version.



Windows XP/2000/Me/98SE, Mac OS 10.3.X oder spätere Version, Linux



Neues Laufwerk oder altes Laufwerk(FAT32).

Anmerkung: Sie konnen das alte Laufwerk per LANDISK’s Utilität zum FAT32 formaieren (sieh Kapitel 3).

1.3 Starten Zusammensetzen

LANDISK

Benutzer Handbuch

Schritt 1. Alle Schrauben auf der Rücktafel ausziehen.

Sch r i tt 3. LANDIS K modus von d e m Gehäuse ausziehen.

Schritt 2. Rücktafel aufmachen.

Schritt 4. Settup IDE Laufwerk als “Master/Single” modus. Wenn man neues Laufwerk instaliert, springt man den Schritt 4. Wenn nicht, referieren Sie den Aufkleber auf dem Laufwerk für “Master/Single” konﬁguration.

Wenn Sie nicht vertraut mit der Konﬁguration sind, ist die Herstellers Webseite oft hilfsbereit.Anmerkung: Wenn Sie das alte Laufwerk installieren und allen Daten auf dem alten Laufwerk behalten wollen, muss man feststellen, ob das Daten System auf dem Laufwerk FAT32 ist. LANDISK unterstützt nicht die Daten System anders als FAT32. Sonst muss man das alte Laufwerk per LANDISK’s Utilität re-formatieren. (sieh. Kapitel 3).

LANDISK

Benutzer Handbuch

Schritt 5. Das Lau fwerk in das Gehäus e einschieben.

Deutsch

LAN Port

Schritt 6. mit Schraubenzieher die Schrauben festziehen.

LAN Port

rechte Seite

linke Seite (auch festziehen)

Schr i t t 7. IDE Ka b el un d 4- p i n St r o m AdapterKabel an Laufwerk anschliessen.

LANDISK

Benutzer Handbuch

LAN Port

Bitte feststellen, dass die rote Linie auf der rechten Seite.

4- pin Strom Adapter Kab el a n Laufwerk anschliessen.

IDE Kabel an Laufwerk anschliessen.

LANDISK

Benutzer Handbuch

Schritt 8. IDE Kabel und 4-pin Strom Adapter an LANDISK modus anschliessen.

Deutsch

LAN Port

IDE Kabel an LANDISK modus anschliessen.

LAN Port LAN Port

4-pin Strom Adapter Kabel an LANDIS K modus anschliessen.

Schritt 9. LANDISK modus in das Gehäuse einschieben.

Schritt 10. Die Rücktafel zurück festziehen.

LANDISK

Benutzer Handbuch

Rücktafel ausmachen.

LANDISK

Benutzer Handbuch

2.4 LANDISK an Netzwerk anschliessen

Schritt 1. Strom Adapter an die Steckdose auf der Rücktafel von LANDISK anschliessen und das andere Ende von Strom Adapter in die Wandsteckdose einstecken.

Keep OFF

Deutsch

Schritt 2. Netzwerk Kabel an LAN port auf der Rücktafel von LANDISK anschliessen.

Schritt 3. Das andere Ende der Netzwerk Kabel an LAN port auf Switch Hub oder Router anschliessen.

Anmerkung: LAN Port an LANDISK ist Auto-MDI/MDIX, Man darf auch die Netzwerk Kabel direct an Lan port auf dem Computer anschliessen. Fur direct Anschluss ist die Netzwerk Kreuzkabel unnötig.

2.5 Strom einschalten

LANDISK

Benutzer Handbuch

Schritt1.

Strom einschalten

3. Konﬁgurieren LANDISK

3.1 Nachprüfen TCP/IP Setting auf PC

Die “Eigenschaft” von “Mein Netzwerk Platz”(Windows XP) heraufbringen.

1. doppelt Klicken “Mein Computer” Ikon auf Desktop.

2. rechte Klicken “Mein Netzwerk Platz” und “Eigenschaft” auswählen

Anmerkung: Fur Windows 9x und Windows 2000, das “Mein Netzwerk Platz” ist auf Ihren Desktop.

LANDISK

Benutzer Handbuch

Deutsch

3. rechte klicken “Local Area Verbindung” und “Eigenschaft” auswählen

5. folgen die Schritte unten, um das TCP/IP Setting zu konﬁgurieren.

4. Das folgende Bild wird gezeigt, “Internet Protocol(TCP/IP)” auswählen dann klicken auf <Eigenschaft> Knopf

Anmerkung für den fortschrittenen Benutzer: wenn man ein fest IP für Computer gebraucht, bitte auch ein fest IP für LANDISK konﬁgurieren.

LANDISK

Benutzer Handbuch

3.2 Webkontroll Utilität

Web Browser öffnen und geben “http://LANDISK” or Default Hostname http://LANDIS-XXXX in URL Addresse ein und dann drucken <Enter>.

Anmerkung: Wenn Sie nur ein Stück LANDISK in LAN verbinden, geben Sie den einfachen Name”LANDISK” statt des Default Hostnamens. Sie können Default Hostname von MAC Addresse Aufkleber auf der Rücktafel ﬁnden. Der Default Hostname sieht wie “LANDISK-XXXX”, und “XXXX” aus, welche die letzten vier Ziffer von MAC Adresse ist. Wichtig: Wenn Sie mehr LANDISK(s) an Netzwerk verbinden wollen, bitten benutzen Sie den Default Hostname statt des einfachen Namens. Z.B. http://LANDISK-XXXX.

Einlogen pop-up Dialog Fenster wird gezeigt, bitte die folgenden default username and password eingeben: Username: admin Password: admin

LANDISK

Benutzer Handbuch

Sobald Sie eingelogen haben, wird das Bild von “LANDISK Web Kontroll Utilität” wird gezeigt.

Deutsch

Sie können Funktionen von der linken Seite Menü auswählen.

LANDISK

Benutzer Handbuch

3.3 Formatieren Hard Disk

Wenn Sie ein neues Laufwerk in das LANDISK installieret haben, muss man unter “Disk Utilität” neue Partition schafften und das Disk formatieren.

Anmerkung: Für altes Laufwerk braucht LANDISK ein formatierten Daten System FAT32. Wenn Sie ein altes Laufwerk mit anderen Daten System installiert haben, muss man das Laufwerk vor Gebrauch reformatieren.

LANDISK

Benutzer Handbuch

3.4 Schaffen Neue Ordner für Mitteilen

Clicken auf “File Manager” von dem linken Seite Menü, sieht man dann die Seite “Folder Management”.

Deutsch

Für altes Laufwerk sieht man die existierten Verzeichnis/Ordner in der List. Um ein neuen Ordner zu schaffen, gibt man ein Name in den Ordnername ein. Und dann klicken an <Create Folder> Knopf.

Wichtig: Ordner Schaffen oder Mitteilen unter “LANDISK WebKontroll Utilität” darf man nur englische Alphabete eingeben. “LANDISK WebControl Utilität” unterstützt nicht andere Sprache als Englisch. Es ist auch nicht beschränkt, von SMB Klient Ordner/Datei schaffen und benennen.

LANDISK

Benutzer Handbuch

1.5 Setup Hostname

Clicken auf “Network Share” von der linken Seite Menü. Das folgende Bild wird gezeigt.

Hier ist es erlaubt, den default hostname von “LANDISK-XXXX” zum Lieblingsnamen geändert. Wenn Sie den default Hosaname geändert, bitte versuchen Sie gleich, LANDISK/WebControl Utilität unter neuen Namen zu laden.

Anmerkung: Wenn man auf <Reset> Knopf von der Seite “Maintenance” klickt, wird der Hostname zum default Hostname zurücksetzen.

LANDISK

Benutzer Handbuch

3.6 Ordner zum LAN mitteilen

Man wird die verfügbaren Ordner fur “Network Share” in der List in “Share List” sehen. Zielordner auswählen und klicken auf <-Add Knopf, der gewählte Ordner wird zum Netzwerk mitgeteilt.

Deutsch

Anmerkung: LANDISK benutzt SMB Protocol(Samba), um die Daten zum LAN mitzuteilen.

LANDISK

Benutzer Handbuch

1.7 Zugang zum LANDISK

Nun hat man den Ordner in LANDISK zum Netzwerk mitgeteilt. Das folgende Beispiel beschreibt, wie man LANDISK’s Daten in Netzwerk unter Windows OS laden.

Schritt 1. Clicken Windows Start Knopf, dann Run auswählen, \\landisk in das Eingabekasten eingeben und clicken <OK>.

Wichtig: Wenn man mehre LANDISK(s) zum Netzwerk installiert, benutzt man bitte den Default Hostname statt \\LANDISK,d.h.,\\ LANDISK-XXXX. Dieses “XXXX” ist die letzten 4 Ziffer von MAC Addresse des LANDISK. Man kann den Default Hostname an dem MAC Addresse Aufkleber auf der Rücktafel herausﬁnden. Wenn man den default Hostname per WebKontroll Utilität geändert, gibt man doppelt Backslash “\\” davor. Zum Beispiel, der neue Hostname für LANDISK is MyMusics, dann \\MyMusics in das Eingabekasten eingeben.

Schritt 2. Windows Explorer wird geöffnet. Nun man wird den mitteilenden Ordner in der List sehen. Den Ordner doppelt cklicken, erreicht man den Zugang in LANDISK.

Anmerkung: Für schnell Zugang zum mitteilenden Ordner in LANDISK, darf man auch den mitteilenden Ordner als Netzwerk Laufwerk bekannt machen, recht clicken auf das Ikon/Name von dem mitteilenden Ordner und “Map Network Drive…” auswählen und ein Aphabet für den Ordner bestimmen.

LANDISK

Benutzer Handbuch

3.8 Zugang zum LANDISK unter Mac OS 10.3.x

1 Sein sicher, dass man schon die Verbindung mit demselben Ethernet LAN hat, wie das LANDISK.

2 “Go/Connect to Server…”auswählen oder benutzen das Hotkey <Command+K>

Deutsch

Bitte “smb://” eingeben, und das wird folgt von dem Hostnamen von LANDISK, d.h., smb://landisk und clicken auf <Connect> Knopf. Nach ein paar Sekunden Warten, man wird das folgende Bild sehen. Bitte einen mitteilenden Ordner auswählen und clicken <OK> Knopf.

3 Man wird das folgende Bild sehen “Connect To Server”

Wenn man ein Password für den mitteilenden Ordner bestimmt, man muss den richtigen Username und Password eingeben und dann <OK> Knopf clicken.:

Nach dem Einlogen in den mitteilenden Ordner wird MAC OS automatisch ein Ikon auf Desktop schaffen. Und dann den mitteilenden Ordner öffnen.

LANDISK

Benutzer Handbuch

3.9 Backup/Wiederherstellung Daten von/zum LANDISK

Fur Windows 2000/XP Benutzer darf man die eingebauten backup Utilität für Backup/Wiederherstellen Daten von/zum LANDISK.

1. Clicken Start K nopf i n Window s , dann Run auswählen, und dann ntbackup in das Eigabekasten eingeben und clicken <OK>.

3. Wenn das Wizard fragt, ein Ziel für Backup auszuwählen, Clicken auf <Browse> Knopf oder durch Mapped Drive den mitteilenden Ordner in LANDISK niederlassen.

2. Benutzer Handbuch von OS referieren, wie man System Backup oder Wiederherstellen operieren. Man darf auch die Anweisung von “Backup or Restore Wizard” folgen.

LANDISK

Manuel d’utilisateur

1. Avant Que Vous Commenciez

1.1 Instructions de sûreté

1.2 Outils préliminaires

1.3 Jetez un coup d’oeil au Landisk

2. Guide Facile d’installation

2.1 Ce qui est dans le paquet

2.2 Conditions minimum de système

2.3 Commencez à se Réuni

2.4 Reliez Landisk à votre Réseau

2.5 Rétablissez le courant

3. Conﬁgurez Landisk

TABLE DES MATIERES

France

3.1 Vériﬁez TCP/IP plaçant sur le PC

3.2 Employez l’utilité de webcontrol

3.3 Fromatez votre disque dur

3.4 Créer de nouvelles dossiers au LAN

3.5 Installation de votre propre hostname

3.6 Partagez vos dossiers au LAN

3.7 Accédez aux dossiers de LANDISK

3.8 Accès aux dossiers de LANDISK sous Mac OS 10.3x

3.9 Protection/Restauration des dossiers de / à LANDISK

LANDISK

Manuel d’utilisateur

1. Avant Que Vous Commenciez

1.1 Instructions de sûreté

1. Pour réduire le risque du feu, la décharge électrique ou les blessures, si vous plaît, lisez et comprennez toutes les instructions!

2. Gardez ce manuel pour la future référence.

3. Débranchez toujours le cordon d’alimentation avant d’insérer le lecteur de disque dur.

4. Maintenez cet équipement loin de l’humidité ou de n’importe quel type d’humidité.

5. Employer une alimentation d’énergie avec une tension nominale différente endommagera et annulera la garantie de ce produit.

1.2 Outils préliminaires

Pour installerle lecteur de disque dursur votre Landisk, vous avez besoin du tournevis en travers pour des procédures suivantes.

1.3 Jetez un coup d’oeil au Landisk

1.VOYANT DEL : une lumière clignotante indique que le LANDISK FONCTIONNE CORRECTEMENT.

2. DEL de RL : une lumière solide indique que le port de réseau local fonctionne actuellement à 100Base-TX

3. DEL de UC: une lumière clignotante indique que l’UC travaille correctement.

4. DEL de HDD: une lumière clignotante indique que HDD est dans la lecture/écriture des données

5. DEL de PUISSANCE: une lumière solide indique que l’ alimentation d’énergie est correctement connectée.

1 2 3 4 5

LANDISK

Manuel d’utilisateur

2. Guide Facile d’installation

2.1 Ce qui est dans le paquet



LANDISK x 1



Câble d’ IDE x 1 (connecteur 40-épingle pour relier le disque dur)



France

Vis à ﬁxés x 4



Adapteur de puissance x 1 C.C de 12V, 2A.



Câble de 4 épingles d’adapteur de puissance x 1



Câble de réseau (CAT5 Directement À travers) x 1



Carte d’enregistrement et de garantie x 1



Ce manuel

1. Remis à Défaut D’usine

2. Port du Réseau local: 10/10 base-TX

3. Commutateur de Puissance

4. Récepteur d’Adaptateur de Puissance

Si un quelconque des articles ci-dessus est absent, contactez svp votre revendeur.

2.2 Conditions minimum de système



Internet Explorer 5.x ou supérieur; Safari de Apple ; Linux Mozilla ou Netscape 6.2x ou supérieur.



Windows XP/2000/ Me/98SE, Mac OS 10.3X or above, Linux



Nouvelle Disque dure ou ancienne Disque Dure (FAT32).

Note : Vous pouvez restructurer votre ancien lecteur de disque dur par Utility de LANDISK dans FAT32 (voir le Chapitre 3).

2.3 Commencez à se Réunir

LANDISK

Manuel d’utilisateur

Étape 1. Dévissez toutes les vis sur l’arrière panneau.

Etape 3. Retirez le mod ule LAN DISK du logement.

Étape 2. Emmenez l’arrière panneau

Etape 4. Installez votre disque dur IDE comme le mode de “Maître / Simple”. Si vous allez installer un tout nouveau disque dur, sautez l’ étape 4,s’il vous plaît. Sinon, référez-vous, s’il vous plaît, au paperwrok / autocollant de votre disque dur. r pour “ la conﬁguration du mode Maître / Simple”.

Si vous n’êtes pas familiers à la conﬁguration, les sites Web des fabrications sont souvent utiles. Note : Si vous installez un vieux disque dur et désirez tenir toutes les données précédentes, assurez-vous s’ il vous plaît que le Système de ﬁchiers sur votre disque dur est FAT32. LANDISK ne soutient pas le Système de ﬁchiers d’autre que FAT32. Autrement, vous pouvez devoir reformater votre vieux disque dur par l’utilité du LANDISK’S (Voir Chaptre 3).

LANDISK

Manuel d’utilisateur

Etape 5. Faites glisser le disque dur dans la Cage de Commande.

France

LAN Port

Etape 6. Utilisez les vis ﬁxées groupées (empaquetées) pour le visser fermement.

LAN Port

Côté Droit

La connexion du câble IDE au Disque dur.

Etape 7 . La conn e x i o n de câbl e de l’ adaptateur de pui ssance à 4 épingles au Disque dur.

LANDISK

Manuel d’utilisateur

LAN Port

Assurez-vous que la ligne rouge est sur le côté droit.

La connexion de câble de l’adaptateur de pouvoir à 4 épingles au Disque dur.

La connexion IDE câble au Disque dur.

LANDISK

Manuel d’utilisateur

Etape 8. Joignez le câble d’IDE et le câble d’adaptateur de pouvoir à 4 épingles sur le module LANDISK.

LAN Port LAN Port

LAN Port

La co nnex i o n du câble IDE au mo d u l e LANDISK.

France

La connexion du câble de l’adaptateur de pouvoir à 4 épingles au module LANDISK.

Etape 9. Reculez le module LANDISK à son logement.

Etape 10. Revissez le panneau en arrière.

LANDISK

Manuel d’utilisateur

Fermez le panneau en arrière.

LANDISK

Manuel d’utilisateur

2.4 Reliez Landisk à votre Réseau

France

Etape 1. Joignez l’adaptateur de pouvoir au récepteur à l’arrière panneau du LANDISK et branchez ensuite l’autre bout de l’adaptateur de pouvoir à une sortie murale ou la bande de pouvoir.

Etape 2. Joignez le câble de réseau au port de réseau local sur l’arrière panneau du LANDISK.

Keep OFF

Etape 3. Joignez l’autre bout du câble de réseau au port de réseau local localisé sur votre Centre de Commutateur ou Routeur.

Notez : le Port du réseau local sur le LANDISK est Auto-MDI/MDIX, vous pouvez aussi connecter le câble de réseau directement au port Lan sur votre ordinateur. Ce n’est pas nécessaire de remplacer le câble de réseau de pont routier par la liaison directe.

LANDISK

Manuel d’utilisateur

2.5 Rétablissez le courant

3. Conﬁgurez Landisk

3.1 Vériﬁez TCP/IP plaçant sur le PC

Montez les propriétés “de Mes Places de Réseau” (Windows XP).

1. Double cliquez sur l’icône de “Mon Ordinateur” de votre bureau.

2. Cliquez juste “Mes Places de Réseau” et choisissez “les Propriétés”.

Notez : Pour des Windows 9x et Windows 2000, “Mes Places de Réseau” est sur votre bureau.

LANDISK

Manuel d’utilisateur

France

3. Cliquez juste “Connexion de Secteur Local” et choisissez “propriétés”. Réseau local ou Internet de Haute-vitesse

5. Suivez l’étape ci-dessous pour configurer vos mises de TCP/IP.

4. L’écran suivant apparaîtra, choisissez “le Protocole d’Internet (TCP/IP)” cliquez alors sur le bouton de <Propriétés> .

Note pour l’utilisateur d’avance : si vous perfer utiliser un IP Fix pour votre ordinateur, s’il vous plaît, établissez aussi un IP Fix pour LANDISK.

LANDISK

Manuel d’utilisateur

3.2 Employer l’utilité de webcontrol

Ouvrez votre navigateur du Web et typez “http: // LANDISK” ou le Hostname par défault http: // LANDIS-XXXX dans la boîte d’adresse d’URL et appuyez ＜Entrer＞ .

Note : Si vous avez attaché seulement un LANDISK dans le réseau local, vous pouvez utiliser le nom simple

de “LANDISK” au lieu du Hostname par défault. Vous pouvez découvrir le Hostname à défaut sur l’autocollant de l’Adresse de MAC sur le panneau en arrière. Le Hostname à défaut ressemblera à “LANDISK-XXXX” et “XXXX” qui sont les quatre derniers chiffres de l’Adresse de MAC pour le ce LANDISK.

La boîte d e dia logu e in stan tané e d’ouver ture apparaîtra, taperez, s’il vous plaît, le username à défaut suivant et le mot de passe sont: Username : admin Mot de passe : admin

LANDISK

Manuel d’utilisateur

Une fois que vous vous êtes connectés, la première page du “ l’Utilité du LANDISK WebControl “ apparaîtra.

France

Vous pouvez choisir une fonction du menu de côté gauche.

LANDISK

Manuel d’utilisateur

3.3 Fromatez votre disque dur

Si vous avez installé un nouveau disque dur dans le LANDISK, vous devez aller à “ l’Utilitaire de disque” pour créer une nouvelle Division et faire le format pour le disque dur.

Notez : Pour le vieux disque dur, LANDISK exige un Système de ﬁchiers formaté de FAT32, si vous avez installé un vieux disque dur avec d’autre Système de ﬁchiers, vous devez le reformater avant que vous ne puissiez y avoir accès du Réseau.

LANDISK

Manuel d’utilisateur

3.4 Créer de nouvelles dossiers au LAN.

Le clic sur “le Gestionnaire de ﬁchiers” du menu de côté gauche, vous verrez la page “de la Gestion de Dossier”. Gestion de Dossier Pour le vieux disque dur, vous verrez vos Répertoires existants / des Dossiers dans la boîte de liste.

France

Pour créer un nouveau dossier, tapez s’il vous plaît un nom dans la boîte de nom du dossier et cliquez ensuite sur le < Créer le Dossier > le bouton.

Important : Pour créer ou partager le（s） dossier (s) de “ LANDISK WebControl l’Utilité”, utilisez toujours, s’ il vous plaît, les alphabets en anglais, “LANDISK WebControl l’Utilité” ne soutient pas la langue d’autre que l’anglais. Cependant, ceci n’est pas ne limité pour créer ou nommer des dossiers/ﬁchiers du Client SMB.

LANDISK

Manuel d’utilisateur

3.5 Installation de votre propre hostname

Le clic sur le” Partage de Réseau” du menu de côté gauche, la page suivante apparaîtra.

On vous permet de changer le hostname à défaut de “LANDISK-XXXX” en votre nom favori. Si vous avez changé le hostname à défaut, essayez immédiatement, s’il vous plaît, le nouveau hostname pour transférer votre Utilité LANDISK/WEBCONTROL.

Note : Si vous cliquez sur le bouton de ＜Remettre＞ de la page de “Maintenance”, le hostname sera Remis à son Hostname à Défault.

LANDISK

Manuel d’utilisateur

3.6 Partagez vos dossiers au LAN.

Vous verrez tous les dossiers disponibles pour “la Division de Réseau” inscrit dans la boîte de “la Liste de Division”, choisirez juste votre dossier ciblét cliquerez sur le bouton <-Ajouter pour la Division du Dossier au Réseau.

France

Note : LANDISK utilise le protocole SMB (la Samba) pour partager des données au réseau local.

LANDISK

Manuel d’utilisateur

3.7 Accédez aux dossiers de LANDISK

Maintenant que vous avez partagé votre dossier (s) dans LANDISK au Réseau, l’exemple suivant a décrit comment avoir accès aux données du LANDISK’S dans le Réseau sous Windows OS.

Etape 1. Cliquez sur le Bouton de démarrage de Windows, choisissez ensuite Exécuter, tapez ensuite \\ landisk dans la boîte d’entrée et cliquez ＜OK＞.

Important : si vous installez LANDISK complémentaire (s) à votre Réseau, utilisez s’il vous plaît le Hostname à Défaut au lieu de \\ LANDISK, ie. \\ LANDISK-XXXX. “Le XXXX” qui signifie les quatre derniers chiffres de l’Adresse de MAC pour ce LANDISK. Vous pouvez trouver le Hostname à Défaut de l’autocollant de MAC sur l’arrière panneau. Si vous avez changé le défaut Hostname par l’Utilité WebControl, tapez s’il vous plaît l’Antislash double “\\” suivi par votre hostname propre au lieu de cela. Par exemple, si votre nouveau hostname pour LANDISK est Mes Musiques, tapez s’il vous plaît \\ MyMusics dans la boîte d’ entrée.

Etape 2. L’Explorateur de Windows sera ouvert, maintenant vous verrez tous les dossiers partagés dans la liste. Maintenant, vous pouvez cliquer deux fois sur le dossier partagé pour avoir accès aux fichiers dans LANDISK ou des ﬁchiers de copie de\à votre ordinateur.

Notez : Pour avoir l’accès rapide des Dossiers Partagés de votre LANDISK, vous pouvez aussi Dresser la carte du Dossier Partagé comme une Commande de Réseau, juste cliquer à droit sur l’Icône/Nom du Dossier Partagé et choisir “la Commande de Réseau de Carte ...” pour assigner une Lettre de Commande ﬁxée pour votre Dossier partagé.

LANDISK

Manuel d’utilisateur

3.8 Accès aux dossiers de LANDISK sous Mac OS 10.3x

1. Être sûr que vous avez déjà connecté au même réseau local d’Ethernet que votre LANDISK.

2. Choisir “Aller/Connecte chez le Serveur ...” ou utilise le clavier raccourci ＜command+K＞ .

Tapez s’il vous plaît “smb: //” suivi par le Hostname de votre LANDISK, c’est-à-dire, Smb: // landisk et clik sur le bouton de . quelques secondes après, vous verrez la boîte de dialogue suivante, choisissez, s’il vous plaît, un Dossier Partagé et cliqueront sur sur le bouton.

France

3. Vous verrez que le dialogue suivant “Connecter au Serveur”.

Si vous avez assigné un mot de passe pour votre dossier partagé, s’il vous plaît, entrez le nom d’ utilisateur correct et le mot de passe dans la boîte et cliquez ensuite sur le bouton :

Après avoir établi la connexion avec le Dossier Partagé, le MAC OS créera automatiquement une icône sur votre bureau et ouvrira ensuite le dossier partagé que vous venez de connecter :

100

V-Gear LANDISK User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
