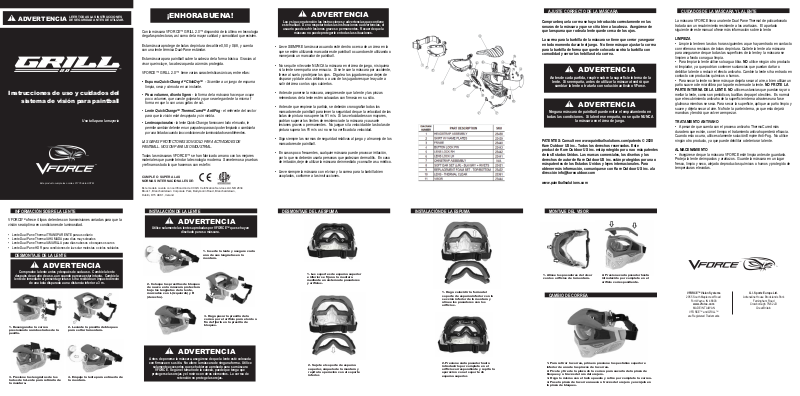

Page 1
LEER TODAS LAS INSTRUCCIONES
ADVERTENCIA
DE SEGURIDAD ANTES DE UTILIZAR.
Instrucciones de uso y cuidados del
sistema de visión para paintball
Una talla para la mayoría
Este producto cumple las normas F1776 de la ASTM
¡ENHORABUENA!
Con la máscara VFORCE™ GRILL 2.0™ dispondrá de lo último en tecnología
de gafas protectoras, así como de la mayor calidad y comodidad que existen.
Esta máscara protege de bolas de pintura de calibre 0,50 y 0,68, y cuenta
con una lente térmica Dual-Pane estándar.
Esta máscara para paintball cubre la cabeza de la forma básica. Gracias al
visor que incluye, la cabeza queda aún más protegida.
VFORCE
• Espuma Quick-Change
limpia, seca y cómoda en un instante.
• Poco volumen, diseño ligero - la forma de la máscara hace que ocupe
poco volumen, que cueste golpearla y que sea elegante de la misma f
forma en que lo son unas gafas de sol.
• Lente QuickChange
para que la visión esté despejada y sin niebla.
• Lentes opcionales - la lente Quick-Change, famosa en todo el mundo, le
permite cambiar de lente en un parpadeo para así poder limpiarla o cambiarla
por una tintada cuando las condiciones de luminosidad sean diferentes.
LAS GAFAS PROTECTORAS SON SOLO PARA ACTIVIDADES DE
PAINTBALL. NO SON PARA USO INDUSTRIAL.
Todas las máscaras VFORCE
materiales que puede brindar la tecnología moderna. Sometemos a pruebas
y refinamos todo lo que hacemos con este fin:
CUMPLE O SUPERA LAS
NORMAS INTERNACIONALES DE:
Este modelo cuenta con certificación de CCQS Certification Services Ltd. NB 2834
Block 1, Blanchardstown Corporate Park, Ballycoolin Road, Blanchardstown,
Dublin, D15 AKK1, Ireland
™
GRILL 2.0 ™ tiene varias características únicas, entre ellas:
TM
ClickDryTM - Scambie a un juego de espuma
TM
ThermoCuredTM AntiFog - el referente del sector
™
se han fabricado a mano con los mejores
ADVERTENCIA
Lea y siga con atención las instrucciones y advertencias que contiene
este manual. De no respetar todas las instrucciones o advertencias, el
usuario puede sufrir lesiones graves o permanentes. Recuerde que la
máscara no puede protegerle en todas las situaciones.
• Lleve SIEMPRE la máscara cuando esté dentro o cerca de un área en la
que se estén utilizando marcadores de paintball o cuando esté utilizando o
manejando un marcador de paintball.
• No se quite ni levante NUNCA la máscara en el área de juego, ni siquiera
si la lente se empaña o se ensucia. Si se le cae la máscara por accidente,
tírese al suelo y protéjase los ojos. Dígale a los jugadores que dejen de
disparar y pídale a los árbitros o a uno de los jugadores que le ayude a
salir del área con los ojos cubiertos.
• Antes de ponerse la máscara, asegúrese de que la lente y las pinzas
retenedoras de la lente estén colocadas con firmeza en su sitio.
• Antes de que empiece la partida, se deberán cronografiar todos los
marcadores de paintball para tener la seguridad de que la velocidad de las
bolas de pintura no supere los 91 m/s. Si las velocidades son mayores,
podrían superar los límites de resistencia de la máscara y causarle
lesiones graves o permanentes. No juegue si la velocidad de las bolas de
pintura supera los 91 m/s o si no se ha verificado la velocidad.
• Siga siempre las normas de seguridad relativas al juego y al manejo de los
marcadores de paintball.
• En casos poco frecuentes, cualquier máscara puede provocar irritación,
por lo que no deberán usarla personas que padezcan dermatitis. En caso
de irritación, deje de utilizar la máscara de inmediato y consulte a su médico.
• Lleve siempre la máscara con el visor y la correa para la barbilla bien
acoplados, conforme a las instrucciones.
AJUSTE CORRECTO DE LA MÁSCARA CUIDADOS DE LA MÁSCARA Y LA LENTE
Compruebe que la correa se haya introducido correctamente en las
ranuras de la máscara y que se ciña bien a la cabeza. Asegúrese de
que la espuma que rodea la lente quede cerca de los ojos.
11
La correa para la barbilla de la máscara se tiene que cerrar y asegurar
en todo momento durante el juego. No tiene más que ajustar la correa
para la barbilla de forma que quede colocada contra la barbilla con
6
8
1
9
9
3
5
8
4
2
8
4
2
8
2
10
comodidad y cerrar las hebillas de la correa.
ADVERTENCIA
Antes de cada partida, respire sobre la superficie interna de la
lente. Si se empaña, antes de utilizar la máscara tendrá que
cambiar la lente o tratarla con solución antivaho VForce.
ADVERTENCIA
7
7
Ninguna máscara de paintball puede evitar el empañamiento en
todas las condiciones. Si la lente se empaña, no se quite NUNCA
la máscara en el área de juego.
PATENTES: Consulte en www.paintballsolutions.com/patents © 2020
Kore Outdoor US inc.. Todos los derechos reservados. Este
product de Kore Outdoor US inc. está protegido por una o más patentes
de los Estados Unidos. Las marcas comerciales, los diseños y los
derechos de autor de Kore Outdoor US inc. están protegidos por una o
más patentes de los Estados Unidos y leyes internacionales. Para
obtener más información, comuníquese con Kore Outdoor US inc. a la
dirección [email protected]
www.paintballsolutions.com
La máscara VFORCE lleva una lente Dual Pane Thermal de policarbonato
tratada con un recubrimiento resistente a los arañazos. El apartado
siguiente de este manual ofrece más información sobre la lente.
LIMPIEZA
• Limpie la lente en las dos horas siguientes a que haya entrado en contacto
con rellenos o residuos de bolas de pintura. Quítele la lente a la máscara
para asegurarse de que todas las superficies de la lente y la máscara se
limpien a fondo con agua limpia.
• Para limpiar la lente utilice solo agua tibia. NO utilice ningún otro producto
ni limpiador, ya que podrían contener sustancias que puedan dañar o
debilitar la lente o reducir el efecto antivaho. Cambie la lente si ha entrado en
contacto con productos químicos o humos.
• Para secar la lente no tiene más que dejarla secar al aire, o bien utilizar un
paño suave o de microfibra por la parte externa de la lente. NO FROTE LA
PARTE INTERNA DE LA LENTE. NO utilice sustancias que puedan rayar o
mellar la lente, como son periódicos, toallitas de papel o textiles. Es normal
que el recubrimiento antivaho de la superficie interna atraviese una fase
glutinosa mientras se seca. Para secar la superficie, aplique un paño limpio y
suave y déjela secar al aire. No frote la parte interna, ya que esto dejará
manchas y tendrá que volver a empezar.
TRATAMIENTO ANTIVAHO
• A pesar de que cuenta con el proceso antivaho ThermoCured más
duradero que existe, con el tiempo el tratamiento antivaho perderá eficacia.
Cuando esto ocurra, utilice solamente solución Empire Anti-Fog. No utilice
ningún otro producto, ya que puede debilitar o deteriorar la lente.
ALMACENAMIENTO
• Asegúrese de que la máscara VFORCE esté limpia antes de guardarla.
Proteja la lente de impactos y arañazos. Guarde la máscara en un lugar
fresco, limpio y seco, alejado de productos químicos o humos y protegido de
temperaturas elevadas.
INFORMACIÓN SOBRE LA LENTE INSTALACIÓN DE LA LENTE DESMONTAJE DE LA ESPUMA INSTALACIÓN DE LA ESPUMA MONTAJE DEL VISOR
VFORCETM ofrece 4 tipos de lentes con transmisiones variadas para que la
visión sea óptima en condiciones de luminosidad.
• Lente Dual Pane Thermal TRANSPARENTE para uso diario
• Lente Dual Pane Thermal AHUMADA para días muy soleados
• Lente Dual Pane Thermal AMARILLA para días nubosos o bosques oscuros
• Lente Dual Pane HDR para condiciones de luz solar molestas o cielos nublados
DESMONTAJE DE LA LENTE
Utilice solamente las lentes aprobadas por VFORCE
ADVERTENCIA
TM
diseñado para su máscara.
1. Inserte la lente y asegure cada
una de sus lengüetas en la
montura.
que se hayan
ADVERTENCIA
Compruebe la lente antes y después de cada uso. Cambie la lente
después de un año de uso, aun cuando parezca estar intacta. Cambie la
lente de inmediato si presenta grietas o si ha recibido un impacto directo
1. Desenganche la correa
presionando a ambos lados de la
pesilla.
de una bola disparada a una distancia inferior a 3 m.
2. Levante la presilla de bloqueo
para soltar la montura.
2. Coloque las presillas de bloqueo
de nuevo en la máscara protectora
bajo las lengüetas de la lente,
marcadas con L (izquierda) y R
(derecha).
3. Haga pasar la presilla de la
correa por el orificio para el oído a
fin de fijarla en la presilla de
bloqueo.
1. Los soportes de espuma superior
e inferior se fijan a la montura
mediante un sistema de pasadores
y orificios.
1. Haga coincidir la forma del
soporte de espuma inferior con la
sección inferior de la montura y
alinee los pasadores con los
orificios.
1. Alinee los pasadores del visor
con los orificios de la montura.
CAMBIO DE CORREA
2. Presione cada pasador hasta
introducirlo por completo en el
orificio correspondiente.
VFORCETM Vision Systems
2955 South Maplecrest Road
Fort Wayne, IN 46803
www.vforce.com
MADE IN TAIWAN
TM
VFORCE
are Registered Trademarks
and GRILL
TM
G.I. Sportz Europe Ltd.
Adrenaline House Brooklands Park
Farningham Road
Crowborough TN6 2JD
Great Britain
3. Presione las lengüetas de los
lados de la Lente para retirarla de
la montura.
4. Empuje la lente para extraerla de
la montura.
ADVERTENCIA
Antes de ponerse la máscara, asegúrese de que la lente esté colocada
con firmeza en su sitio. No altere la máscara de ninguna forma. Utilice
solamente accesorios que se hubieran aprobado para su máscara
VFORCE. Según el tamaño de la cabeza, puede que tenga que
protegerse las orejas y el rostro con otros elementos. La correa de
retención no protege las orejas.
2. Sujete el soporte de espuma
superior, sáquelo de la montura y
repita la operación con el soporte
inferior.
2. Presione cada pasador hasta
introducirlo por completo en el
orificio correspondiente y repita la
operación con el soporte de
espuma superior.
1. Para retirar la correa, primero pr esione las pestañas superior e
inferior de una de las pinzas de la correa.
2. Pivote y tire de la pinza de la correa para sacarla de la pinza de
bloqueo y a través del aro del orejero.
3. Haga lo mismo con el lado opuesto y retire por completo la correa.
4. Pase la pinza de la correa nueva a través del orejero y encájela en
la pinza de bloqueo.
Page 2
WARNUNG!
Dieses Produkt entspricht ASTM-Normen F1776
LESEN SIE DIESE ANLEITUNG
VOR GEBRAUCH.
Gebrauchs-
und Pflegehinweise
Einheitsgröße
Herzlichen Glückwunsch!
Ihre VFORCE GRILL 2.0™ Maske bietet Ihnen die neueste Technologie in
Schutzbrillen mit bester Qualität und bestem Komfort.
Diese Maske schützt vor Paintballs mit 0,50 und 0,68 Kaliber und hat ein
Maskenglas mit Thermaldoppelglas serienmäßig.
Diese Paintballmaske bietet eine grundlegende Kopfbedeckung. Kopfbedeckung
wird mithilfe eines mitgelieferten Visiers weiter erhöht.
VFORCE GRILL
• ClickDry
Handumdrehen ein sauberes, trockenes Schaumstoffset aus!
• Flachprofil, Leichtbauweise - Glätte inspiriert von Sonnenbrillen in
schwer zu treffender Flachprofilform.
• QuickChange
für klare, beschlagfreie Sicht.
• Optionale Maskengläser - Das weltbekannte Quick-ChangeTM Maskenglas
erlaubt Ihnen, das Maskenglas im Handumdrehen zu reinigen oder es durch ein
getöntes Maskenglas für unterschiedliche Lichtverhältnisse auszutauschen.
SCHUTZBRILLEN SIND NUR FÜR PAINTBALL-AKTIVITÄTEN UND NICHT
FÜR INDUSTRIELLE ZWECKE.
Jede VFORCE
moderne Technologie bietet. Wir testen alles, was wir herstellen, und
entwickeln es weiter, damit:
ERFÜLLT ODER ÜBERTRIFFT
INTERNATIONALE NORMEN FÜR:
Dieses Modell ist von CCQS Certification Services Ltd. NB 2834
Block 1, Blanchardstown Corporate Park, Ballycoolin Road, Blanchardstown,
Dublin, D15 AKK1, Ireland
2.0
™ hat eine Reihe von einzigartigen Funktionen, wie z.B.:
TM
Quick-Change
TM
ThermoCured
TM
Maske wurde mit den feinsten Materialien handgefertigt, die
TM
Schaumstoff - Tauschen Sie im
TM
Antifog-Maskenglas - Branchennorm
WARNUNG!
Lesen und folgen Sie den Anleitungen und Warnungen in diesem
Handbuch. Nichtbeachtung aller Anleitungen und Warnungen könnte zu
schweren oder dauerhaften Verletzungen führen. Vergessen Sie nicht,
dass Ihre Maske keinen Schutz in allen Situationen bieten kann.
• Tragen Sie IMMER Ihre Maske, wenn Sie innerhalb oder in der Nähe einer
Zone sind, in dem Paintball Markierer verwendet werden oder wenn Sie
einen Paintball Markierer verwenden oder einsetzen.
• Entfernen oder heben Sie NIEMALS Ihre Maske in der Spielzone, auch
dann nicht, wenn die Linse beschlägt oder verschmutzt. Wenn sich Ihre
Maske versehentlich löst, lassen Sie sich zu Boden fallen und schützen Sie
Ihre Augen. Sagen Sie den Spielern, sie sollen nicht mehr schießen, und
bitten Sie die Schiedsrichter oder einen der Spieler, Sie aus der Zone zu
begleiten, da Sie Ihre Augen bedecken.
• Vergewissern Sie sich, dass das Maskenglas und die Halteclips für das
Maskenglas vor dem Tragen der Maske festsitzen.
• Vor Spielbeginn müssen alle Paintball Markierer chronografieren, um
sicherzustellen, dass die Geschwindigkeit der Paintballs 91m/s nicht
überschreitet. Höhere Geschwindigkeiten könnten die Widerstandsgrenzen
Ihrer Maske überschreiten und zu ernsten oder dauerhaften Verletzungen
führen. Spielen Sie nicht, wenn die Geschwindigkeit der Paintballs 91m/s
überschreitet oder die Geschwindigkeit nicht überprüft ist.
• Folgen Sie immer allen Sicherheitsvorschriften für das Spiel und den
Umgang mit Paintball Markierern.
• In seltenen Fällen kann eine Maske Hautreizungen hervorrufen und sollte
von Personen, die an Dermatitis leiden, nicht getragen werden. Bei
Hautreizungen stellen Sie die Verwendung der Maske sofort ein und
konsultieren Sie einen Arzt.
• Tragen Sie die Maske immer mit Visier und Kinnriemen, die nach Anleitung
sicher befestigt sind.
VORSCHRIFTSMÄSSIGE ANPASSUNG DER MASKE
Prüfen Sie, dass der Riemen vorschriftsmäßig in die in der Maske
vorgesehenen Schlitze eingefügt wird und eng an Ihrem Kopf anliegt.
11
6
8
1
9
9
3
5
8
4
2
8
7
4
2
8
2
7
10
Achten Sie darauf, dass der Schaumstoff um das Maskenglas eng um
Ihren Augen anliegt.
Der Kinnriemen der Maske sollte zu jedem Zeitpunkt während des
Spiels befestigt und gesichert sein. Stellen Sie einfach den Kinnriemen
so ein, dass er an Ihrem Kinn anliegt und schließen Sie dann die
WARNUNG!
Hauchen Sie vor jedem Spiel die Innenfläche des Maskenglases an. Wenn
es beschlägt, bevor Sie Ihre Maske verwenden: tauschen Sie das
Maskenglas aus oder behandeln Sie es mit Empire Antibeschlaglösung.
WARNUNG!
Keine Paintballmaske kann unter allen Umständen Beschlagen
verhindern. Wenn Ihr Maskenglas beschlägt, entfernen Sie NIEMALS
Ihre Maske in der Spielzone!
PFLEGE VON MASKE UND MASKENGLAS
Ihre VFORCETM Maske hat ein Maskenglas aus Polykarbonat mit
Thermaldoppelglas, das mit einer kratzfesten Schicht behandelt wurde.
Weitere Informationen über das Maskenglas finden Sie im nächsten
Abschnitt dieses Handbuchs.
REINIGUNG
• Reinigen Sie Ihr Maskenglas innerhalb zwei Stunden nach dem Kontakt
mit Paintballfüllungen oder -resten. Entfernen Sie das Maskenglas von der
Maske, um sicherzustellen, dass alle Flächen des Maskenglases und der
Maske gründlich mit klarem Wasser gereinigt werden.
• Verwenden Sie nur klares, warmes Wasser zur Reinigung des Maskenglases. VERWENDEN SIE KEINE anderen Produkte oder Reinigungsmittel,
da sie Substanzen enthalten können, die das Maskenglas beschädigen bzw.
schwächen oder den Antibeschlageffekt reduzieren können. Tauschen Sie
das Maskenglas aus, wenn es in Kontakt mit chemischen Produkten oder
Dämpfen gekommen ist.
• Um das Maskenglas zu trocknen, lassen Sie es einfach an der Luft
trocknen oder benutzen Sie ein sauberes, weiches Tuch oder Mikrofasertuch
auf der Außenseite des Maskenglases. REIBEN SIE DIE INNENSEITE DES
MASKENGLASES NICHT. VERWENDEN SIE KEINE Substanzen, die das
Maskenglas kratzen oder trüben könnten, wie z.B. Zeitungen, Küchentücher
oder Kleidungsstücke. Es ist normal, wenn die Antibeschlagschicht auf der
PATENT(E): Siehe www.paintballsolutions.com/patents © 2020 Kore
Outdoor US inc. Alle Rechte vorbehalten. Dieses Kore Outdoor US
inc.-Produkt ist durch ein oder mehrere US-Patente geschützt. Kore
Outdoor US inc.-Warenzeichen, -Designs und -Urheberrechte sind
durch ein oder mehrere US-Patente sowie Internationales Recht
geschützt. Für weitere Informationen kontaktieren Sie Kore Outdoor US
inc. bei [email protected]
www.paintballsolutions.com
Innenfläche klebrig ist, während sie trocknet. Um diese Fläche zu trocknen,
tupfen Sie sie mit einem weichen, sauberen Tuch ab und lassen Sie sie an
der Luft trocknen. Reiben Sie die Innenseite nicht, da sie streifig wird und
Sie dann wieder von vorne anfangen müssen.
ANTIBESCHLAG-BEHANDLUNG
• Trotz des am längsten anhaltenden ThermoCured Antibeschlagprozesses,
der erhältlich ist, kann die Antibeschlagbehandlung im Laufe der Zeit die
Wirksamkeit verlieren. Wenn das passiert, verwenden Sie nur Empire
Antibeschlaglösung. Verwenden Sie keine anderen Produkte, da sie das
Maskenglas schwächen oder beschädigen könnten.
AUFBEWAHRUNG
• Achten Sie darauf, dass Ihre VFORCE Maske sauber ist, bevor Sie sie
aufbewahren. Schützen Sie das Maskenglas vor Stößen und Kratzern. Bewahren
Sie Ihre Maske an einem kühlen, sauberen und trockenen Ort auf, weit weg von
chemischen Produkten oder Dämpfen und geschützt vor hohen Temperaturen.
INFORMATIONEN ÜBER DAS MASKENGLAS
VFORCETM bietet 4 verschiedene Maskengläser mit unterschiedlichen
Transmissionen für optimale Sicht in Lichtverhältnissen.
• KLARES Maskenglas mit Thermaldoppelglas für den täglichen Gebrauch
• GETÖNTES Maskenglas mit Thermaldoppelglas für den sonnige Tage
• GELBES Maskenglas mit Thermaldoppelglas für bewölkte Tage oder dichten Wald
• HDR Maskenglas mit Doppelglas für grelles Sonnenlicht und bewölkte Verhältnisse
ENTFERNEN DER MASKENGLÄSER
WARNUNG!
Prüfen Sie das Maskenglas vor und nach jeder Verwendung. Ersetzen Sie
das Maskenglas nach einem Jahr Verwendung, auch wenn es scheinbar
intakt ist. Ersetzen Sie das Maskenglas sofort, wenn es Risse aufweist
oder wenn es einen direkten Aufprall von einem Ball erhalten hat, der von
einer Entfernung von weniger als 3m geschossen wurde.
1. Lösen Sie den Riemen, indem Sie
auf beide Seiten des Clips drücken.
2. Heben Sie den Verriegelungsclip
aus dem Rahmen heraus.
EINBAU DER MASKENGLÄSER ENTFERNUNG DES SCHAUMSTOFFS SCHAUMSTOFFEINBAU BEFESTIGUNG DES VISIERS
WARNUNG!
TM
Verwenden Sie nur von VFORCE
2. Platzieren Sie die
Verriegelungsclips wieder in der
Maske unter den Brillenlaschen,
gekennzeichnet mit L für links, R für
rechts.
Ihre Maske konzipiert wurden.
zugelassene Maskengläser, die für
1. Setzen Sie die Brille ein und
befestigen Sie jede Lasche der
Brille im Rahmen.
3. Schieben Sie den Riemenclip
durch die Schlaufe im weichen Ohr
und sicher in den Verriegelungsclip.
1. Die oberen und unteren
Schaumstoffhalterungen sind mit
einem Pfosten-Loch-System am
Rahmen befestigt.
1. Passen Sie die Form des unteren
Schaumstoffhalters an den unteren
Teil des Rahmens an und richten
Sie die Pfosten an den Löchern aus.
1. Richten Sie die Pfosten des
Visiers an den Löchern im Rahmen
aus.
RIEMENAUSTAUSCH
2. Drücken Sie jeden Pfosten
vollständig in das entsprechende
Loch.
VFORCETM Vision Systems
2955 South Maplecrest Road
Fort Wayne, IN 46803
www.vforce.com
FABRIQUÉ AU TAIWAN
TM
and GRILLTM sont des
VFORCE
marques de commence déposées.
G.I. Sportz Europe Ltd.
Adrenaline House Brooklands Park
Farningham Road
Crowborough TN6 2JD
Great Britain
3. Drücken Sie auf die Laschen an
den Seiten der Brille, um sie vom
Rahmen zu entfernen.
4. Drücken Sie die Brille aus dem
Rahmen heraus.
WARNUNG!
Achten Sie darauf, dass das Maskenglas festsitzt, bevor Sie die Maske
tragen. Nehmen Sie keine Änderungen an Ihrer Maske vor. Verwenden
Sie nur Zubehör, das für Ihre VFORCE Maske zugelassen ist. Je nach
Ihrer Kopfform ist es vielleicht notwendig, zusätzlichen Ohren- und
Gesichtsschutz zu tragen. Der Halteriemen ist kein Ohrenschutz.
2. Greifen Sie den oberen
Schaumstoffhalter, ziehen Sie ihn
vom Rahmen weg und wiederholen
Sie den Vorgang dann mit dem
unteren Schaumstoffhalter.
2. Drücken Sie jeden Pfosten
vollständig in das entsprechende
Loch und wiederholen Sie dies dann
mit dem oberen Schaumstoffhalter
1. Entfernen Sie den Riemen durch Drücken auf die oberen und unteren
Laschen der Riemenclips.
2. Drehen und ziehen Sie den Riemenclip aus dem Verschlussclip und
durch die Schlaufe der Hörmuschel.
3. Wiederholen Sie den Vorgang auf der entgegengesetzten Seite und
entfernen Sie den Riemen vollständig.
4. Fädeln Sie den Riemenclip des neuen Riemens durch die Hörmuschel
und klicken Sie ihn in den Verschlussclip.
Loading...
