Vexve Controls - Инструкция по монтажу
и эксплуатации термосмесительных
узлов Vexve ACGE и ACG
Page 2

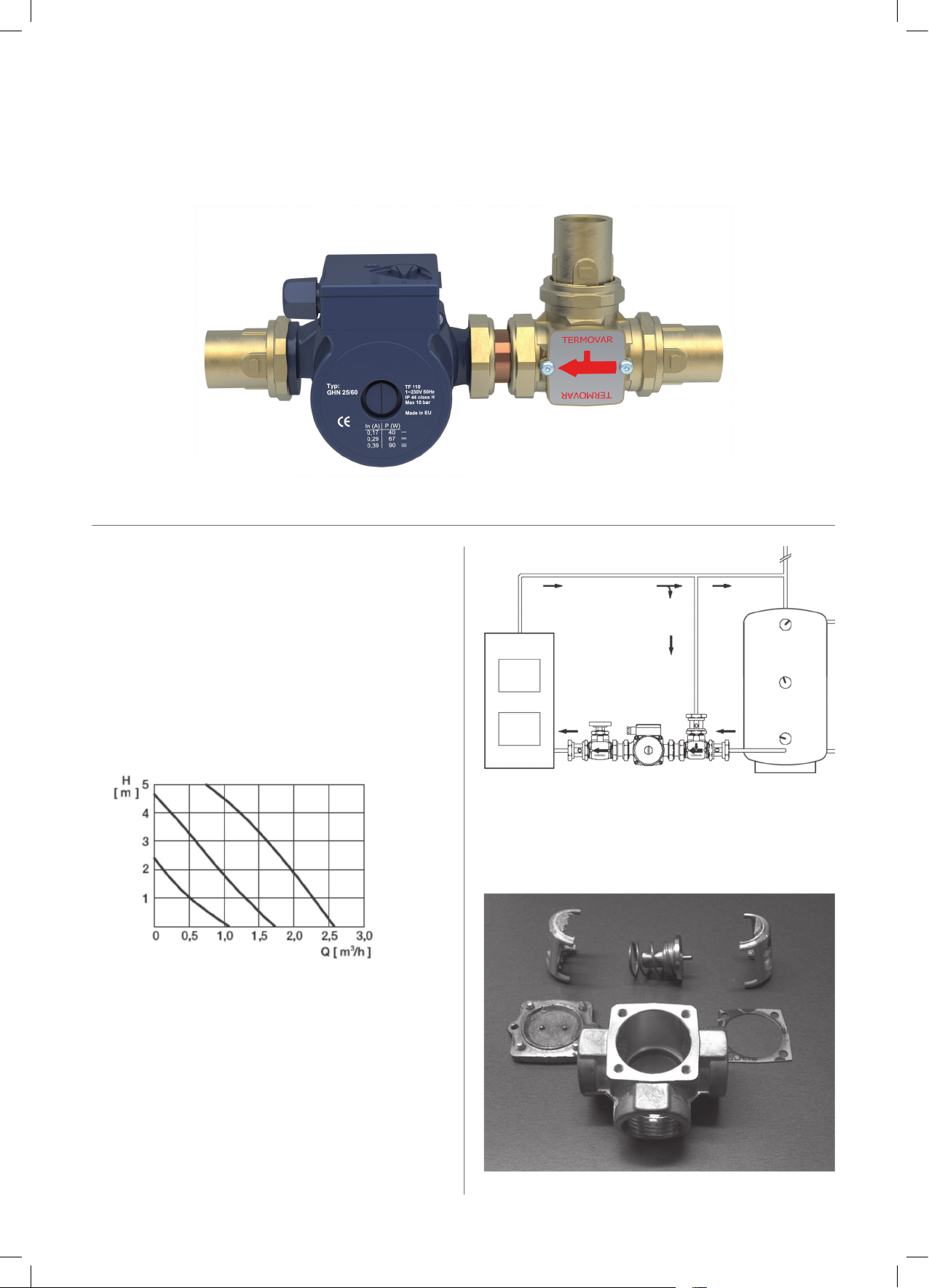

Vexve ACGE – электрический
термосмесительный узел
Номер изделия 1410011
· Tmax = 110 °C, Pmax = 10 бар
· Терморегулятор Automix CTS поддерживает заданную
температуру теплоносителя в системе
· Диапазон регулировки температуры 30 — 80 °C
· Циркуляционный насос макс. 2600 л/час, три скорости,
блок-схема: см. раздел ACG
· Распределительный клапан с встроенным обратным
клапаном
· Арматура R 1” со встроенными запорными шаровыми
клапанами
Терморегулятор AM-CTS
Регулировочный винт находится под крышкой контроллера
(заводская настройка температуры в обратном
трубопроводе 70 °C)
температуры
Установка
Частота
мотора
· Номинальная мощность нагревателя 10-45 кВт
· Сервопривод (1) переменного тока 24 В, 50/60 Гц
· Адаптер переменного тока 230 В, 50/60 Гц, 190 мА с
кабелем длиной 1,7 м
· Датчик температуры T1 (2) с кабелем длиной 1 м для
возвратного трубопровода
Принципиальная схема установки (На рисунке изображен отдельный обратный клапан. В данном изделии он
встроенный.)
40
50
36
60
80
70
2,0
2,0
L R
0,3 0,3
0
10
AUTOMIX CTR
2,0
2,0
R
L
0,3 0,3
MOTOR
PULSE
Page 3
Термосмесительный узел Vexve ACG,
регулируемый термостатом
Номер изделия (55/61 °C) 1410012
Номер изделия (72/80 °C) 1410013
· Tmax = 110 °C, Pmax = 10 бар
· Диапазон температуры 55/61 °C (в комплекте со
сменным термостатом)
· Циркуляционный насос макс. 2600 л/час, три скорости
· Термостат с встроенным обратным клапаном
· Арматура R1 ” со встроенными запорными шаровыми
клапанами
· Номинальная мощность нагревателя 10-45 кВт
· Расход соответственно графику (вместе с ACGE)
Принципиальная схема установки (На рисунке изображен отдельный обратный клапан. В данном изделии он
встроенный.)
Термостат можно легко заменить
