V-Rex Build Instructions
Instructions de Construction de V-Rex
228-4444-752
Page 2
Table of Contents
Table des Matières
i
VEX IQ Assembly Tips
Conseils d’Assemblage VEX IQ.................................................................3
1
V-Rex......................................................................................................................4
Build Steps
1-118
Étapes de Construction
Drive Instruction
Mode d’emploi de la conduite.................................................................35
V-Rex
Do you like dinosaurs? I sure do, and had a great time
building this one out of a VEX IQ Starter Kit! V-Rex can
stand up and walk on its own two legs while also moving
its arms, tail, and jaws. The amazing part, though, is that
the V-Rex does all of that using just ONE Smart Motor,
through some unique linkages and gear trains that you’ll
learn about while building!
Did you know that...
V-Rex was inspired by my favorite dinosaur, the Tyrannosaurus
rex (or T-Rex). The T-Rex was one of the largest and most
vicious creatures to ever walk the earth.
A T-Rex head could grow to 1.5 m (5 ft) long, almost as tall as
an adult human! V-Rex’s head is about 13 cm (5 in) long.
Just like V-Rex, a real T-Rex used its tail to keep its balance
when moving around.
When running, a T-Rex could cover 4.5 m (15 ft) in one step.
V-Rex only moves about 15 cm (6 in).
Aimez-vous les dinosaures? Bien sûr, et j’ai passé un beau
moment à construire celui-ci avec un Kit VEX QI Starter!
V-Rex peut se lever et marcher sur ses deux jambes tout
en déplaçant ses bras, sa queue et sa mâchoire. Le plus
étonnant, c’est que le V-Rex fait tout cela en utilisant
un seul moteur Smart, à travers des liens uniques et de
trains d’engrenages ce que vous apprendrez lors de la
construction!
Saviez-vous que ...
V-Rex a été inspiré par mon dinosaure préféré, le Tyrannosaurus rex (ou T-Rex). Le T-Rex était l’une des créatures les plus
importantes et les plus vicieuses qui n’ait jamais marcher sur
la terre.
Une tête de T-Rex pourrait atteindre 1,5 m, presque aussi grand
qu’un humain adulte! La tête de V-Rex est d’environ 13 cm.
Tout comme V-Rex, un vrai T-Rex utilisait sa queue pour
garder son équilibre en se déplaçant.
Lorsqu’il courrait, un T-Rex pouvait parcourir 4,5 m en un seul
pas. V-Rex se déplace seulement de 15 cm.
Page 3

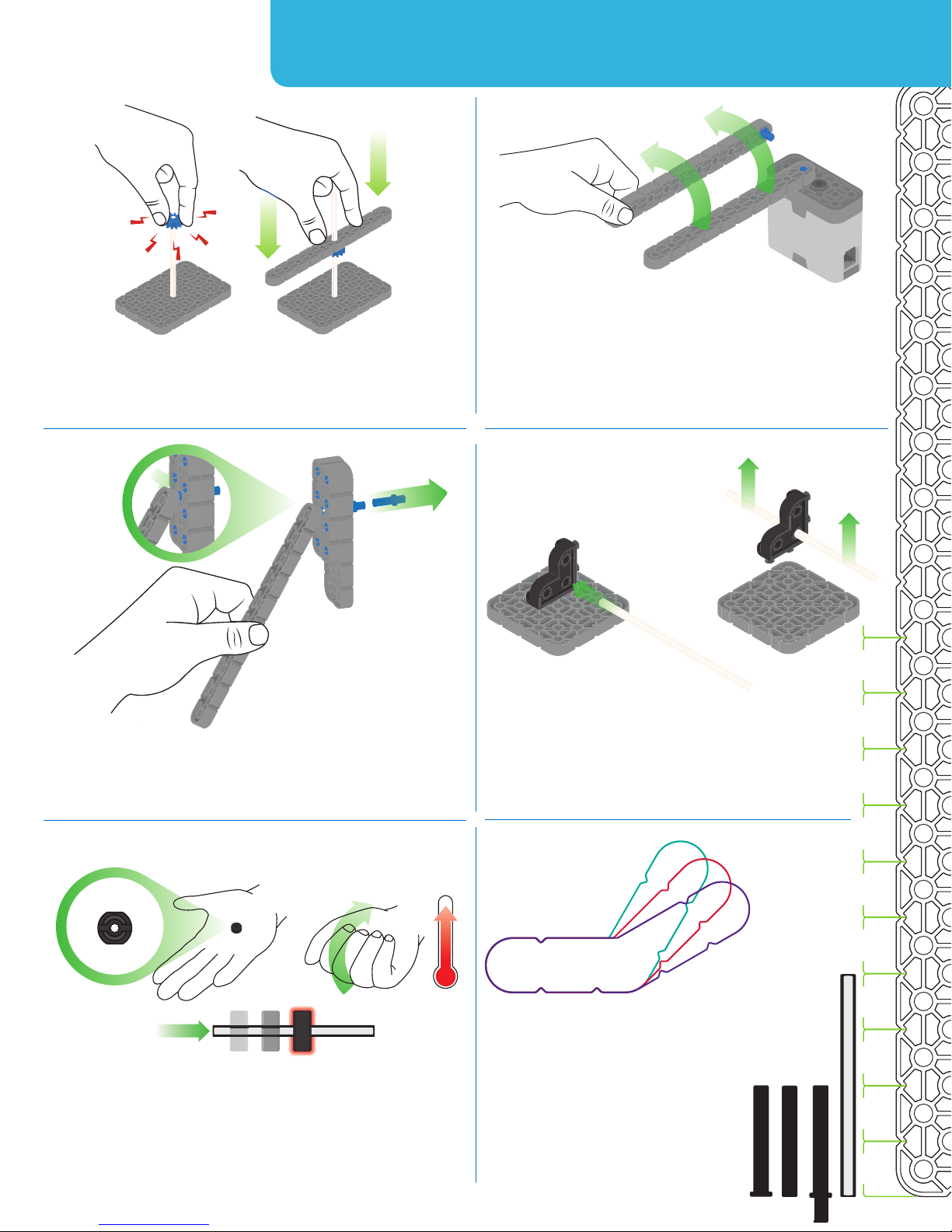

VEX IQ Assembly Tips:
Use a 1x Beam for extra leverage when mounting small VEX IQ
elements on shafts.
Utilisez une poutre pour aider à installer un petit élément VEX IQ
sur un axe.
Conseils d ’Assemblage VEX IQ:
Connector Pins can be smoothly removed from Smart Motors,
Sensors, or Robot Brains using a 1x Beam. Put the 1x Beam onto
the pin and twist the Beam while pulling outward.
Les connecteurs peuvent être facilement retirés des moteurs
Smart, Capteurs, ou Cerveau du robot en utilisant une poutre.
Placer la poutre sur le connecteur et tourner la poutre en tirant
vers l’extérieur.
i
Quickly remove Connector Pins by pressing a VEX IQ
Beam against the back of the Pin and pulling it out.
Poussez doucement le connecteur avec une poutre
VEX IQ à l’arrière du connecteur pour le libérer.
Rubber Shaft Collars become softer and easier to install if they
are warmed by holding them in your hand for 15-30 seconds.
Les butées en caoutchouc deviennent plus souple et plus facile
à installer si elles sont réchauées les tenant dans votre main
pendant 15-30 secondes.
Easily remove Corner Connectors by placing a metal
shaft through one of the holes and pulling outward.
Retirez facilement un connecteur d’angle en plaçant
un axe dans un des trous et en tirant vers l’extérieur.
60°
45°
30°
1:1
The best way to measure an Angle Beam is
to compare it against known angles (such as
above). To measure Shaft length, set it alongside
a VEX IQ Beam and count the notches.
La meilleure façon de mesurer un angle
de faisceau est de comparer contre
angles connus (comme ci-dessus). Pour
mesurer la longueur de l’arbre, elle a mis
à côté d’un VEXIQ Poutre et compter
les encoches.
1:1
10x
9x
8x
7x
6x
5x
4x
3x
2x
1x
Page 4

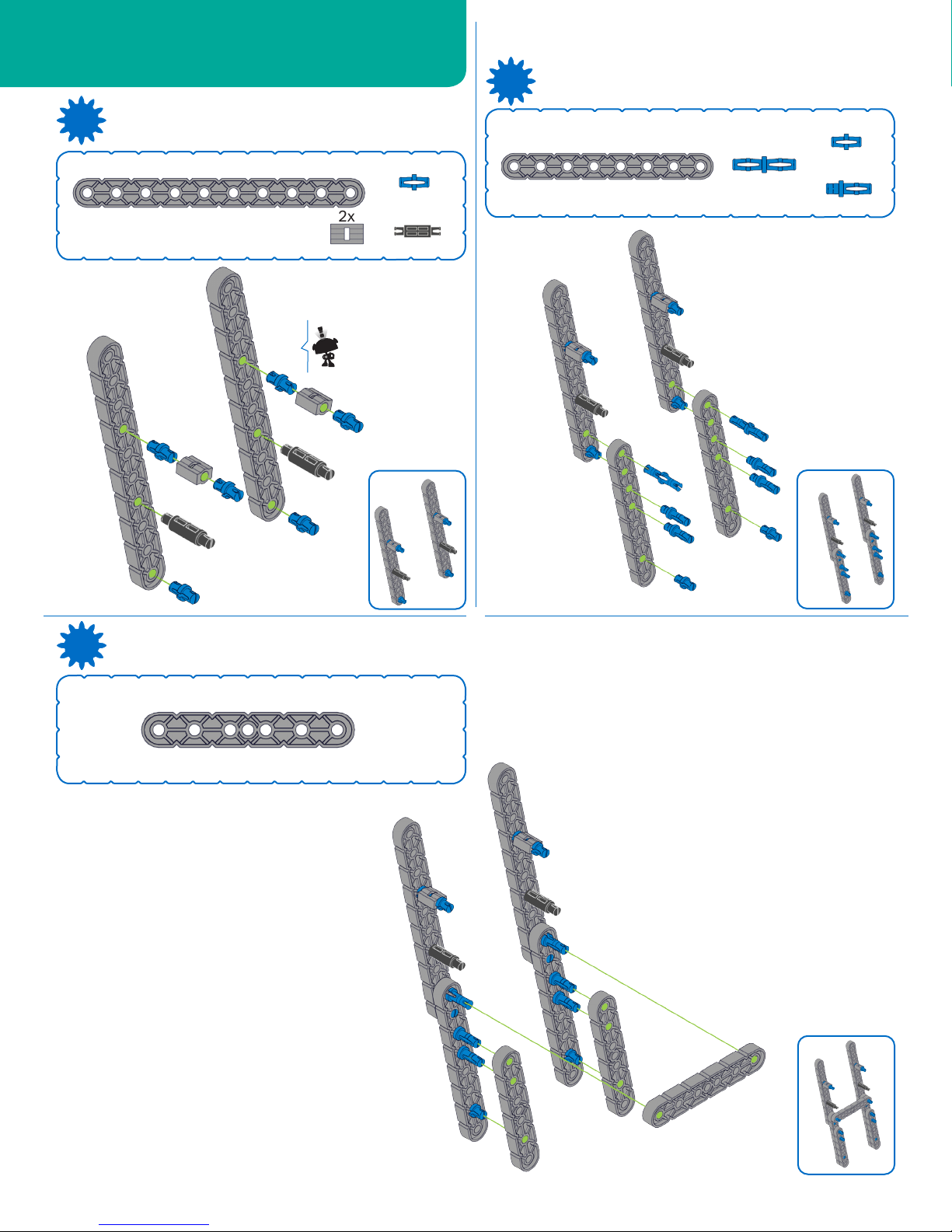

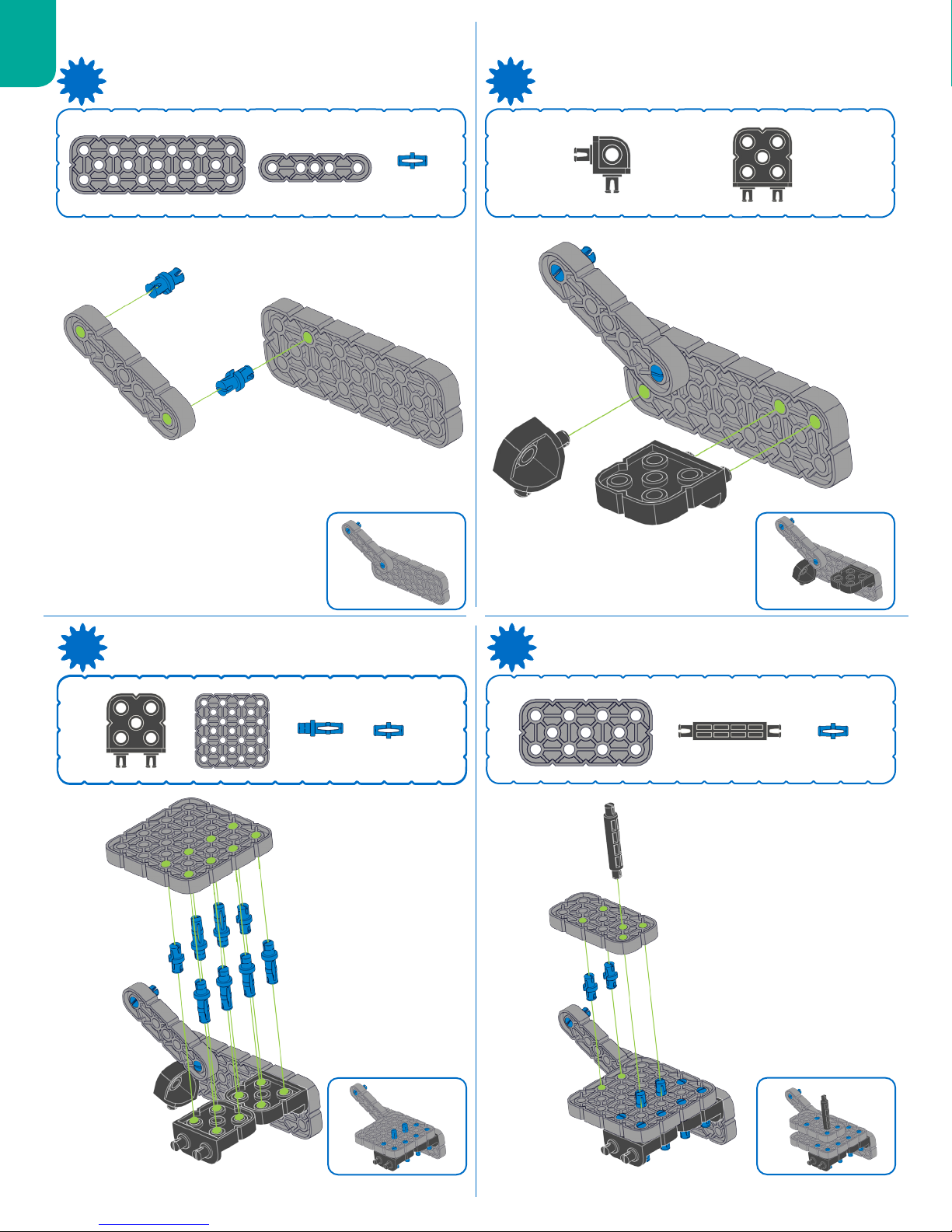

1
V-Rex
2
1
2x
228-2500-009
2x
228-2500-170
Look for Quey for
build tips
Recherche Quey
pour les conseils de
construction
Completed build step
Étape de construction ni
Required parts
Pièces requises
6x
228-2500-060
2x
228-2500-065
2x
228-2500-007
2x
228-2500-062
2x
228-2500-060
4x
228-2500-061
3
3x
228-2500-005
4
Page 5
4
1
228-2500-082
1x
228-2500-120
1:1
1x
4xP
4xP
2x
228-2500-141
2x
228-2500-112 228-2500-143
1x
5
1x
228-2500-045
1x
228-2500-060
1x
228-2500-114
5
Page 6

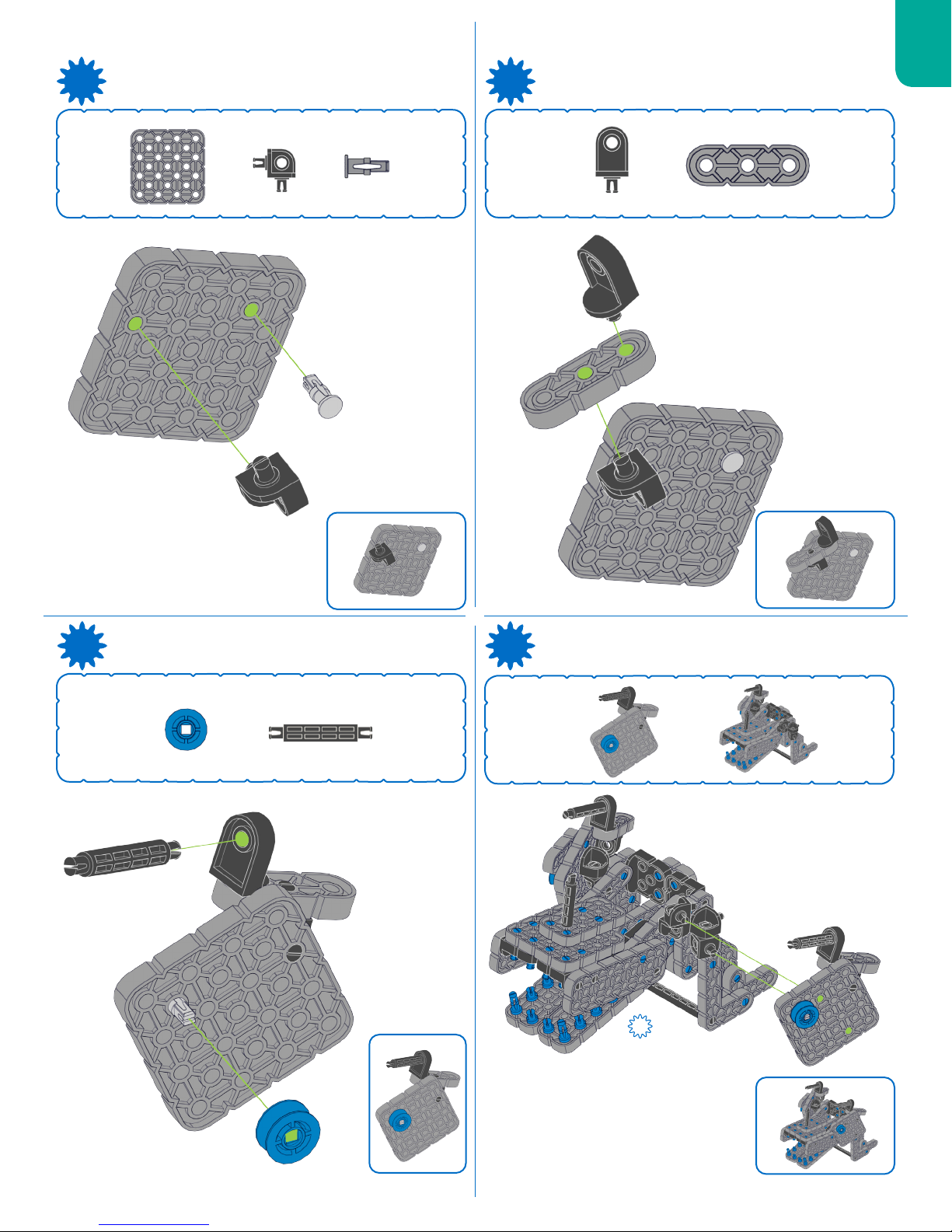

1

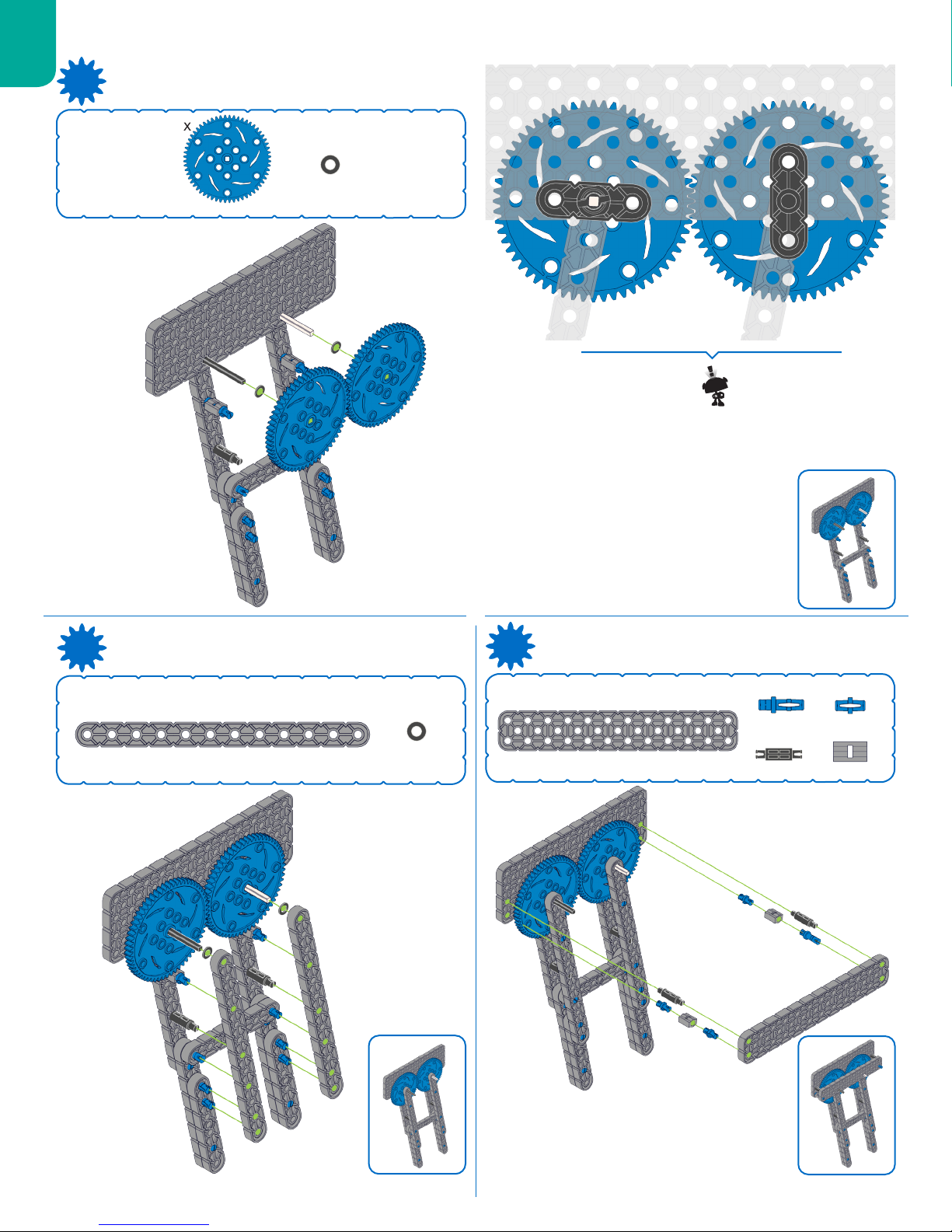

6
2x
2x
228-2500-112
228-2500-215
7
2x
228-2500-011
2x
228-2500-112
8
Make sure to line up the
holes of 228-2500-141 and
228-2500-215 as shown
1x
228-2500-026
Assurez-vous d’aligner les
trous de 228-2500-141
et 228-2500-215 comme
montré
1x
228-2500-061
228-2500-060
2x
228-2500-065
228-2500-170
3x
2x
6
Page 7

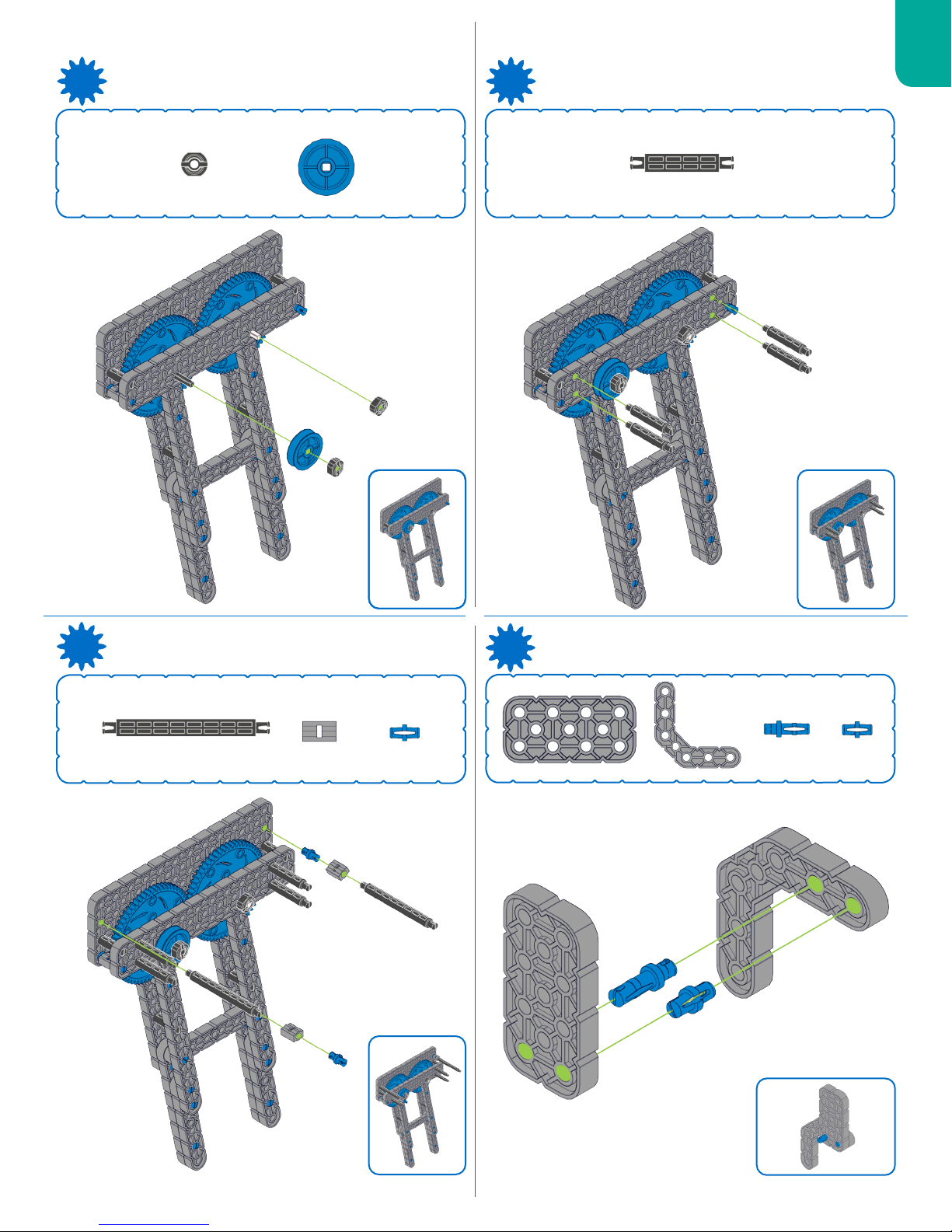

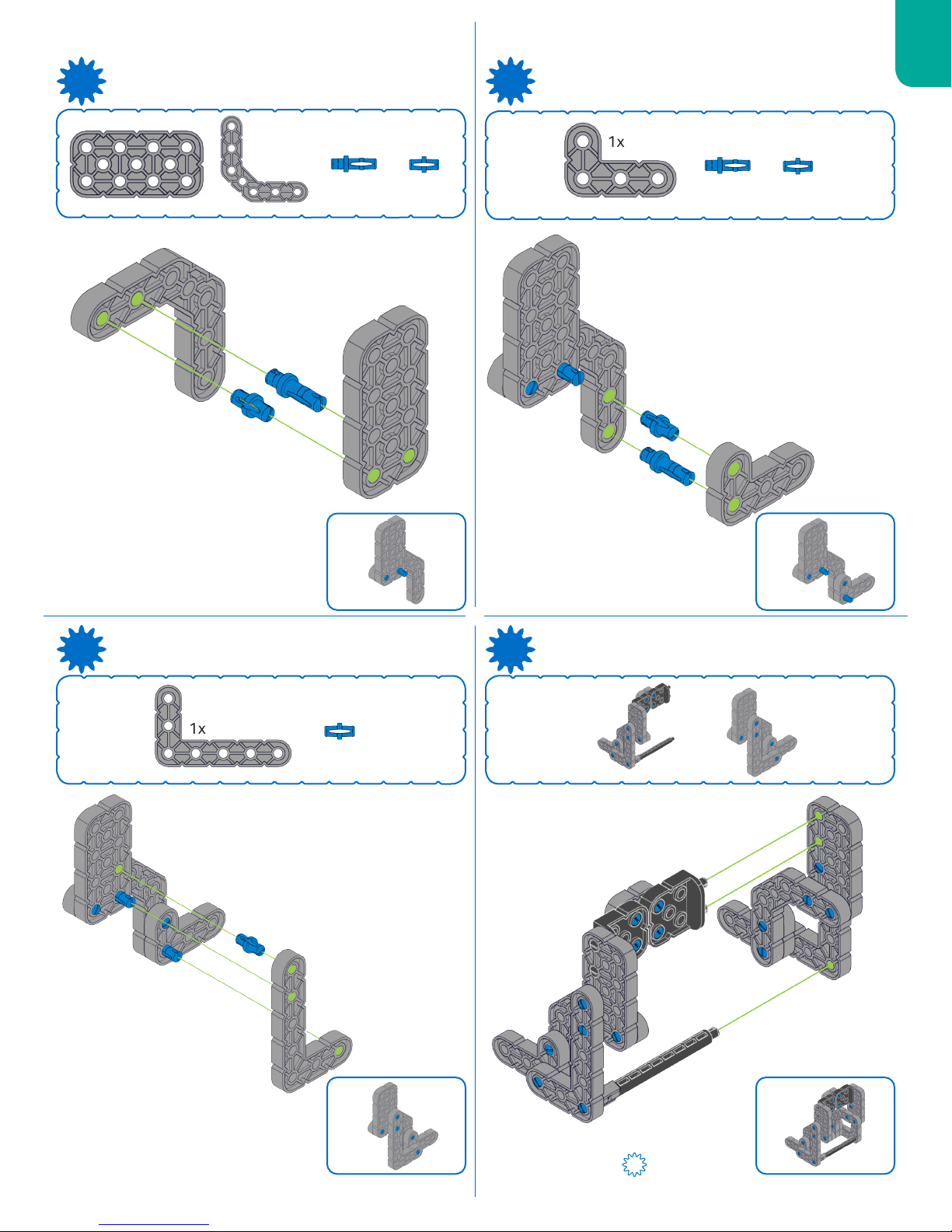

9 10
1
2x
228-2500-143
1x
4x
228-2500-067
228-2500-164
11
2x
2x
228-2500-170
2x
228-2500-060
12
1x
228-2500-019
1x
228-2500-151
1x
228-2500-061
1x
228-2500-060228-2500-070
7

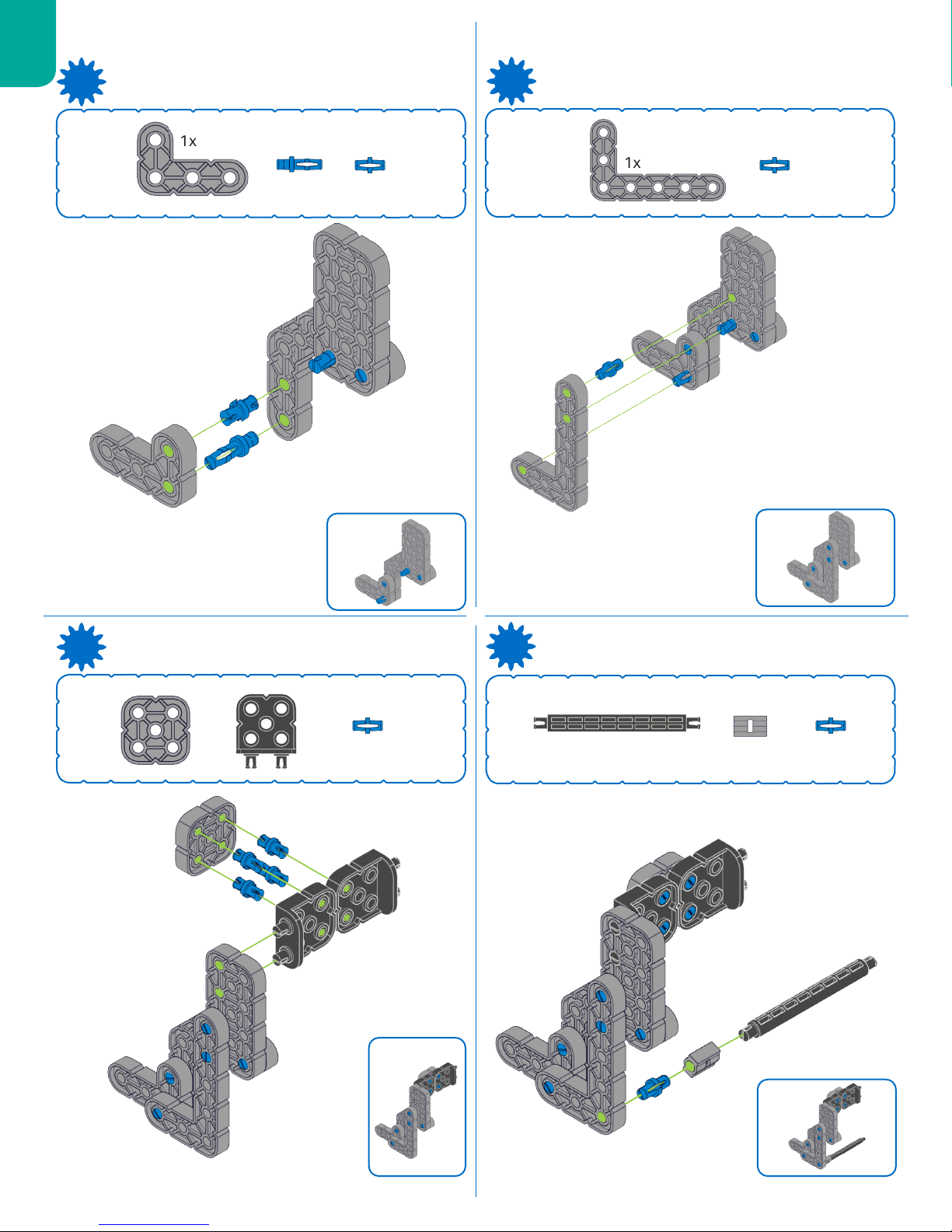

Page 8

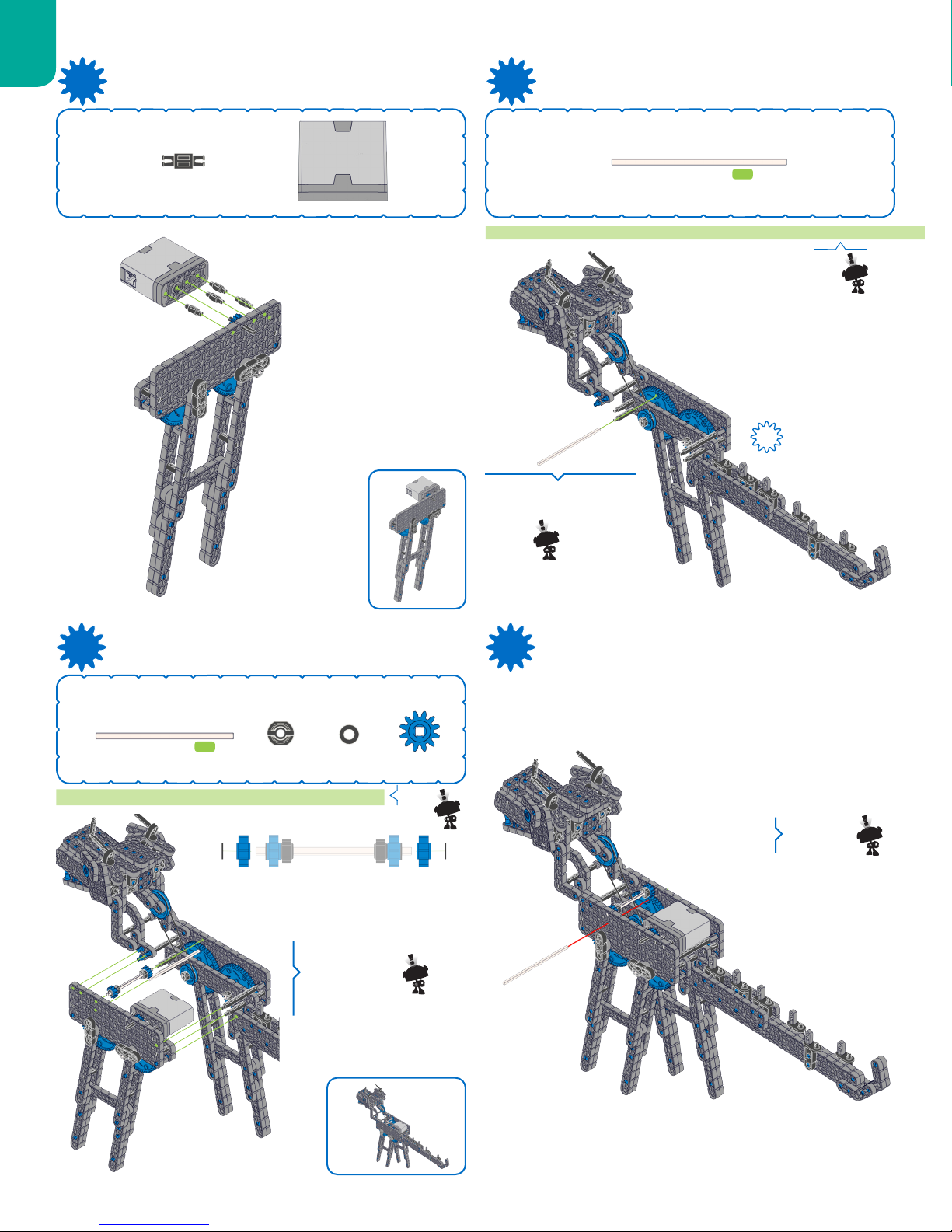

1
13
14
1x
228-2500-145
1x
228-2500-061
1x 1x
1x
228-2500-060 228-2500-060
228-2500-150
15
1x
228-2500-017
2x
228-2500-134
16
4x 1x
228-2500-060 228-2500-060
1x
228-2500-070
1x
228-2500-170
8
Page 9
17
1x
228-2500-019
1x
228-2500-151
1x
228-2500-061
1x
228-2500-060
18
1x
228-2500-145
1x
228-2500-061

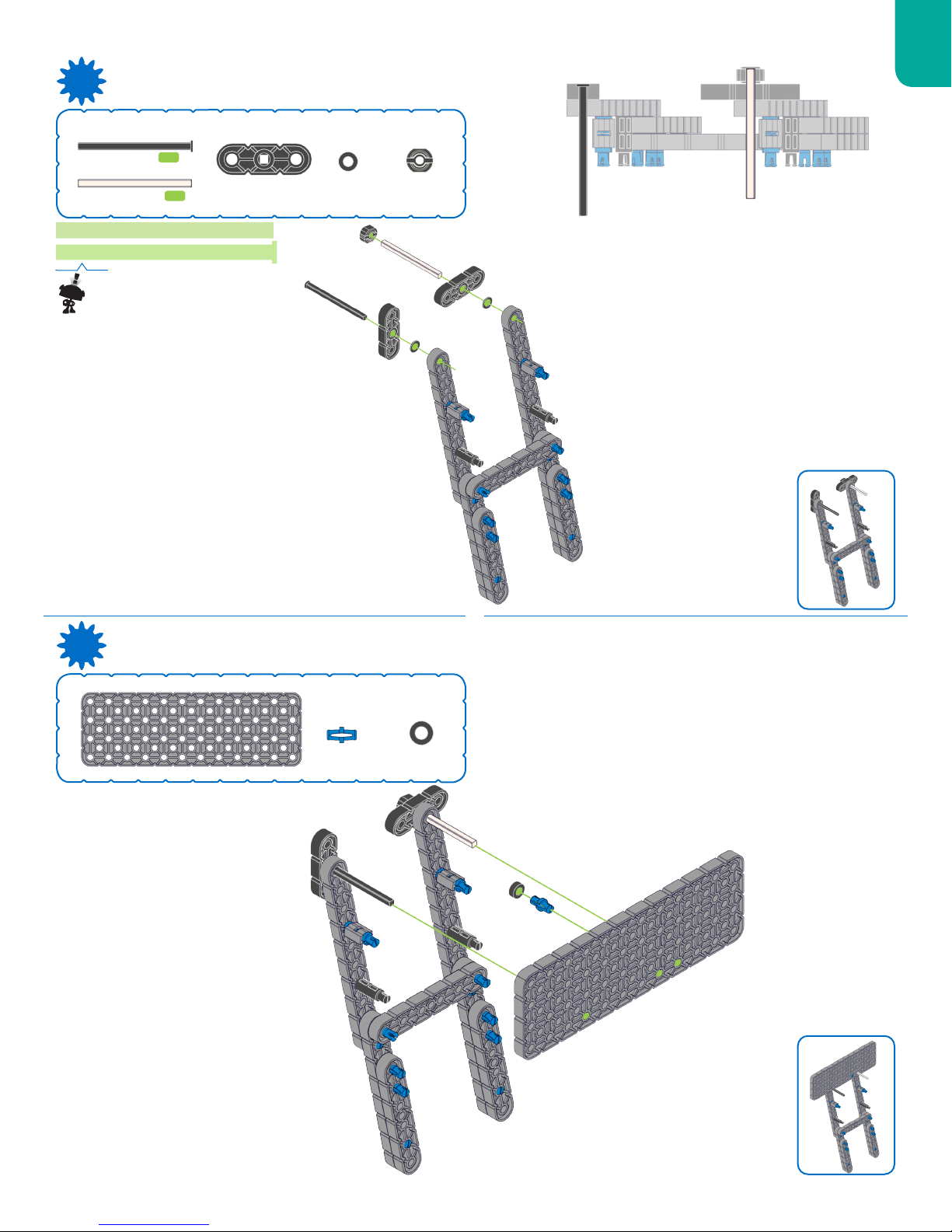

1
1x
228-2500-060
19
20
1x
1x
228-2500-060
228-2500-150
White gears reference
previous steps
L’engrenage blanc fait référence
à une étape précédente
16
9
Page 10

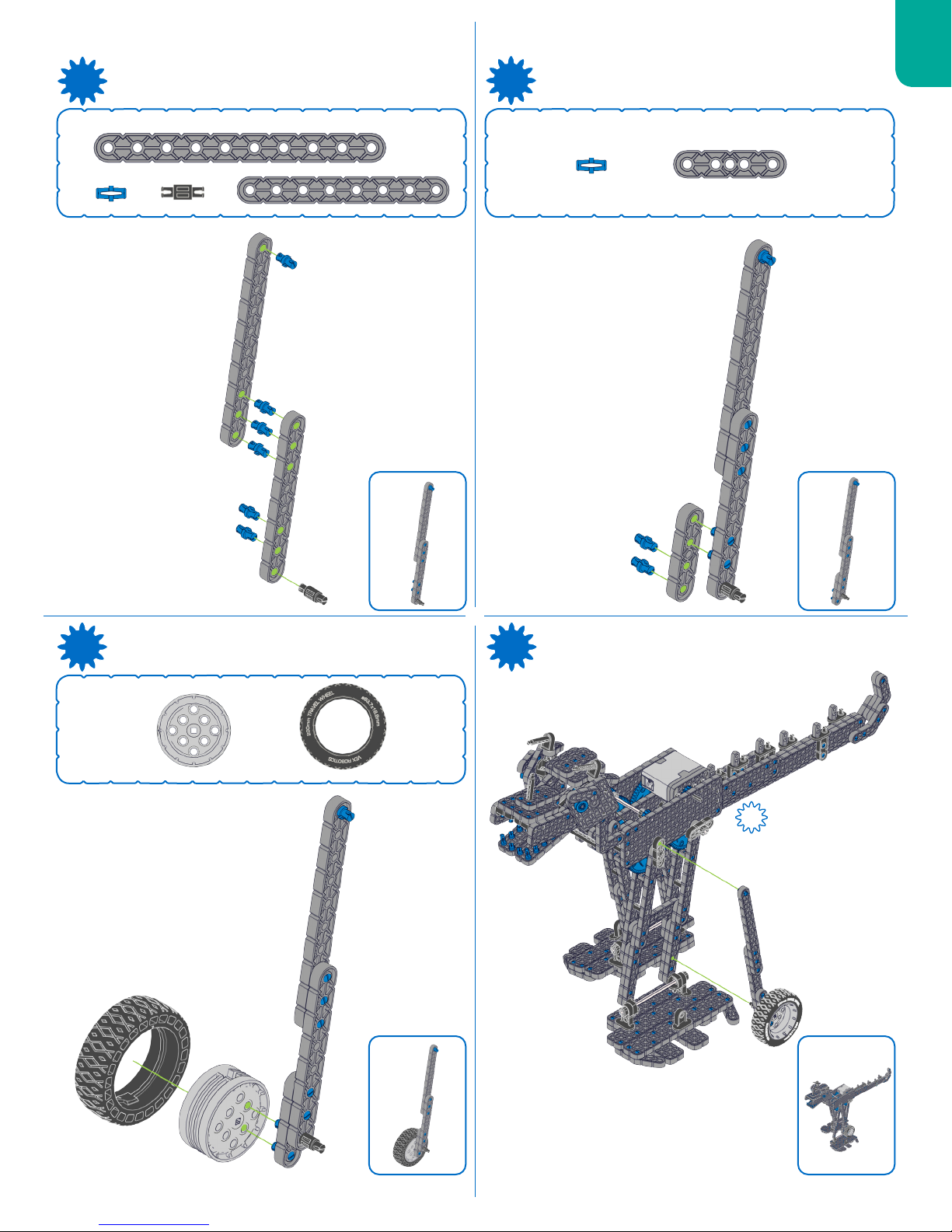

1
21 22
1x
228-2500-021
1x
228-2500-003
2x
228-2500-060
1x
228-2500-127
1x
228-2500-134
23 24
1x
228-2500-134
1x
228-2500-040
6x
228-2500-061
2x
228-2500-060
1x
228-2500-019
1x
228-2500-067
2x
228-2500-060
10
Page 11

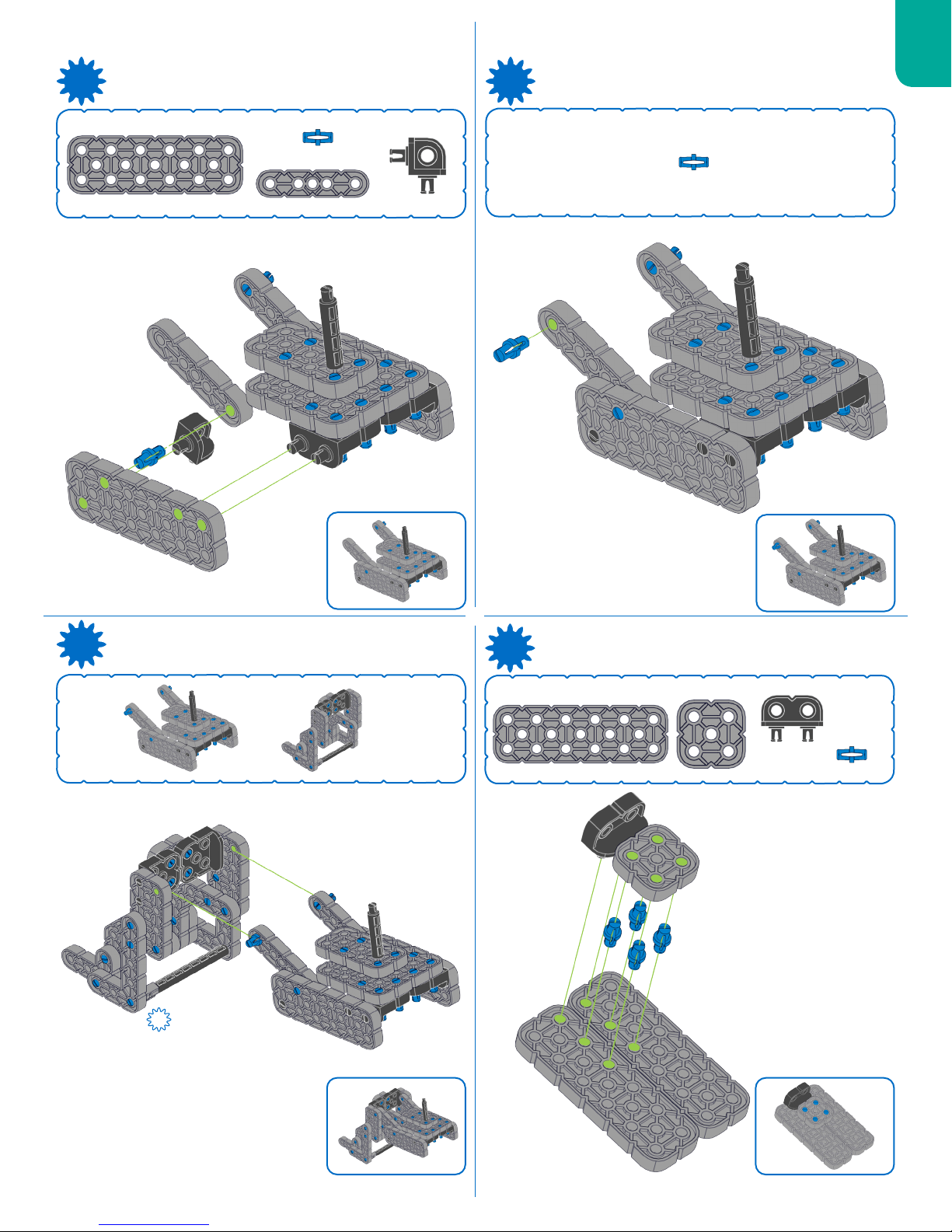

25

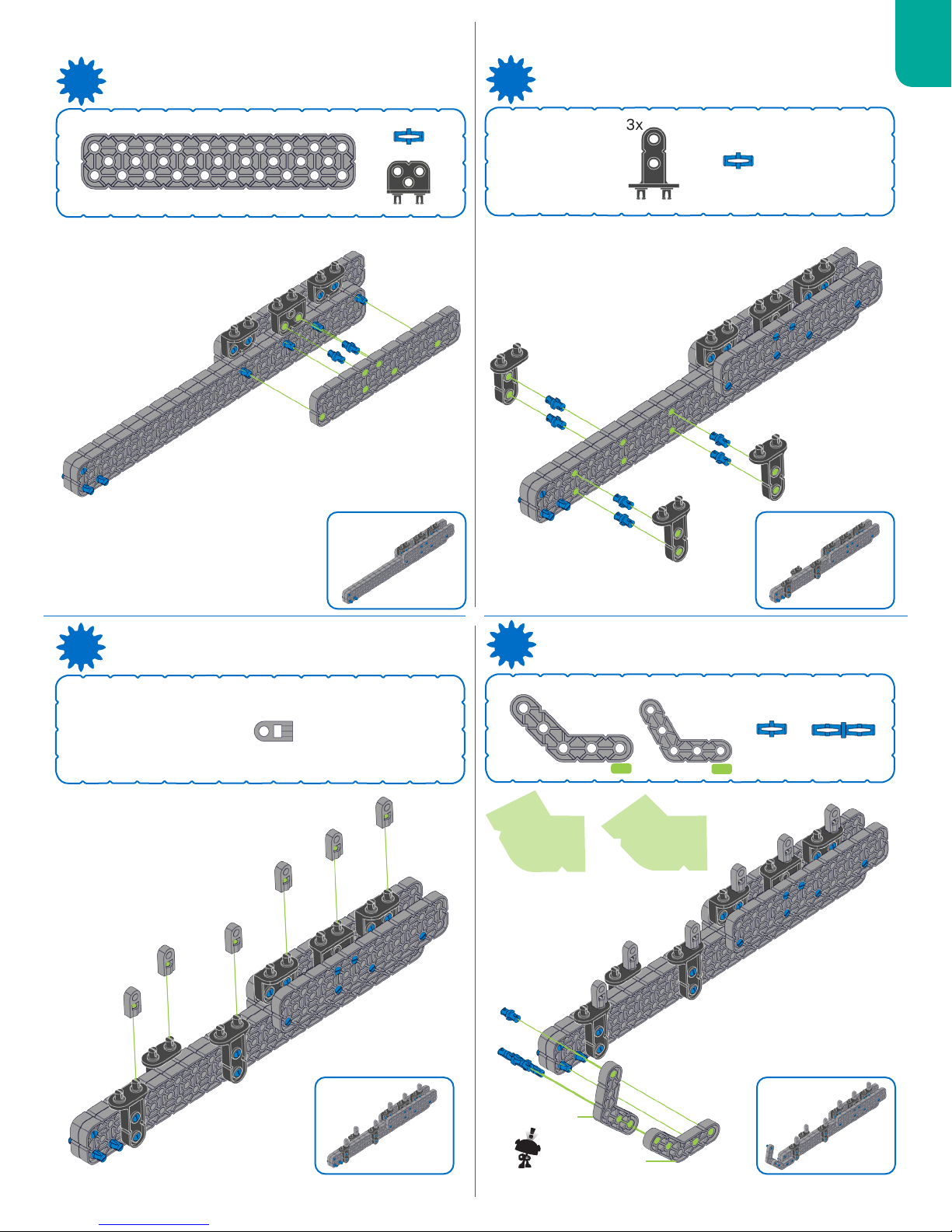

26
1
1x
228-2500-021
228-2500-060
1x
228-2500-003
1x
1x
1x
228-2500-060
228-2500-127
27
20
28
2x
228-2500-021
1x
228-2500-017
1x
228-2500-128
4x
228-2500-060
11
Page 12

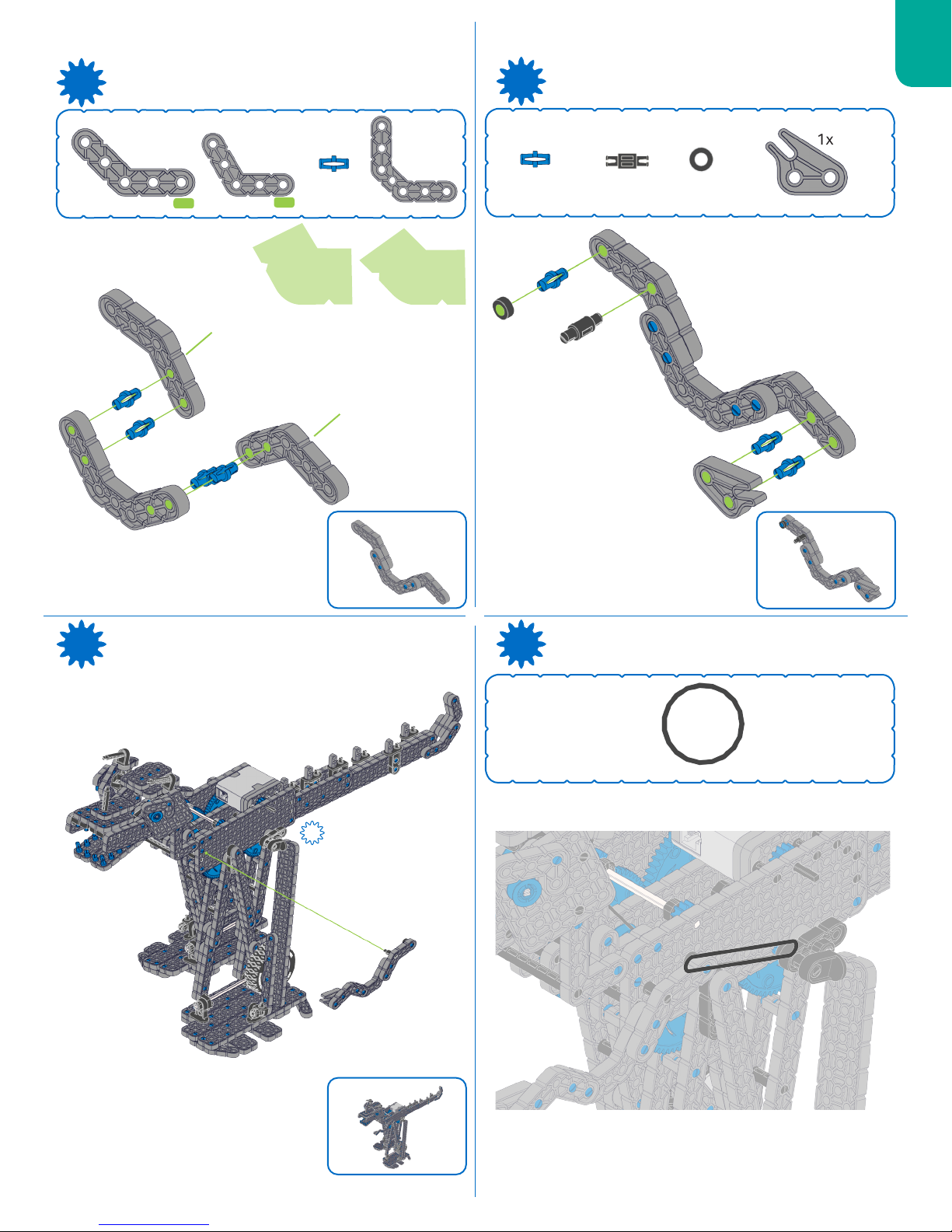

1

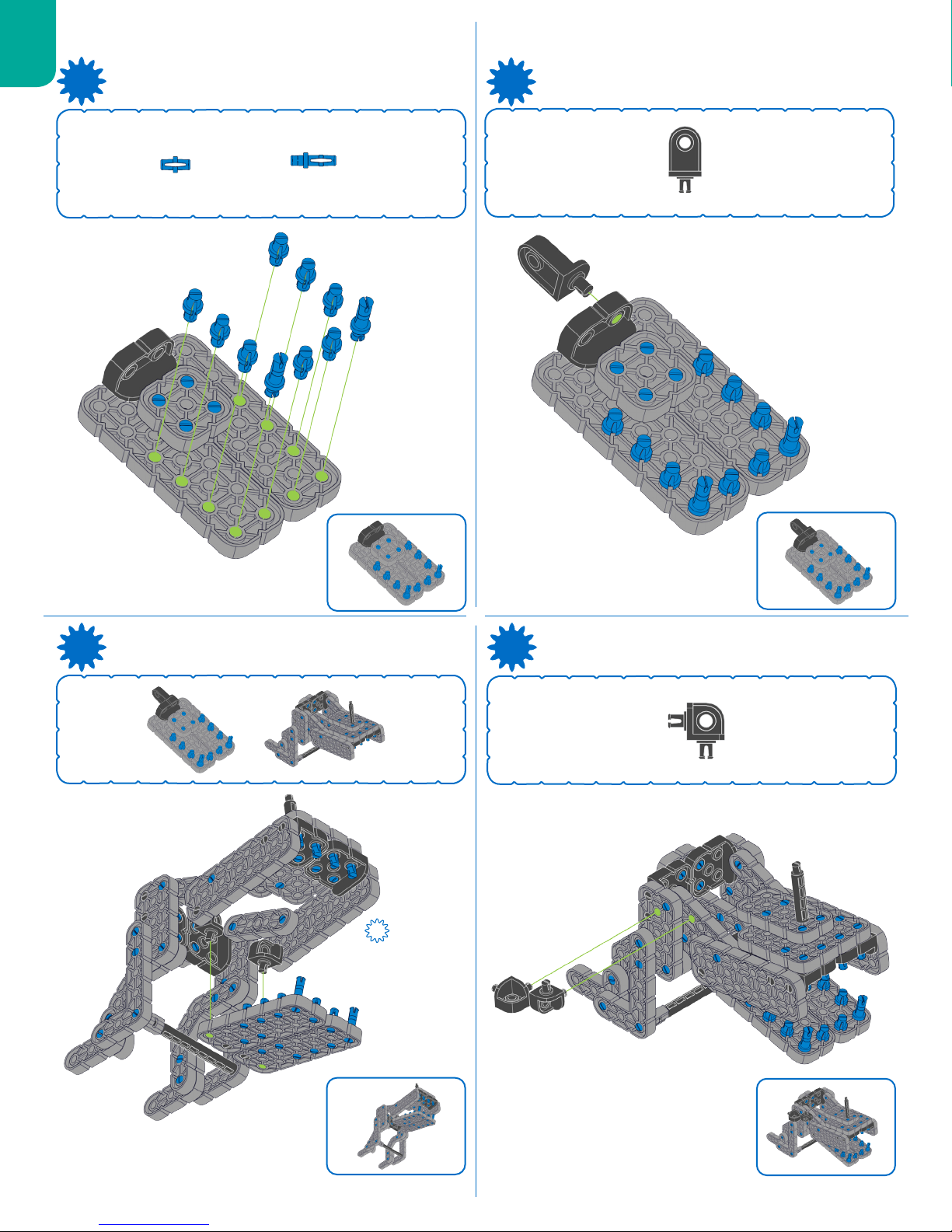

29
30
8x
228-2500-060
2x
1x
228-2500-061
228-2500-130
31
32
2x
228-2500-127
27
12

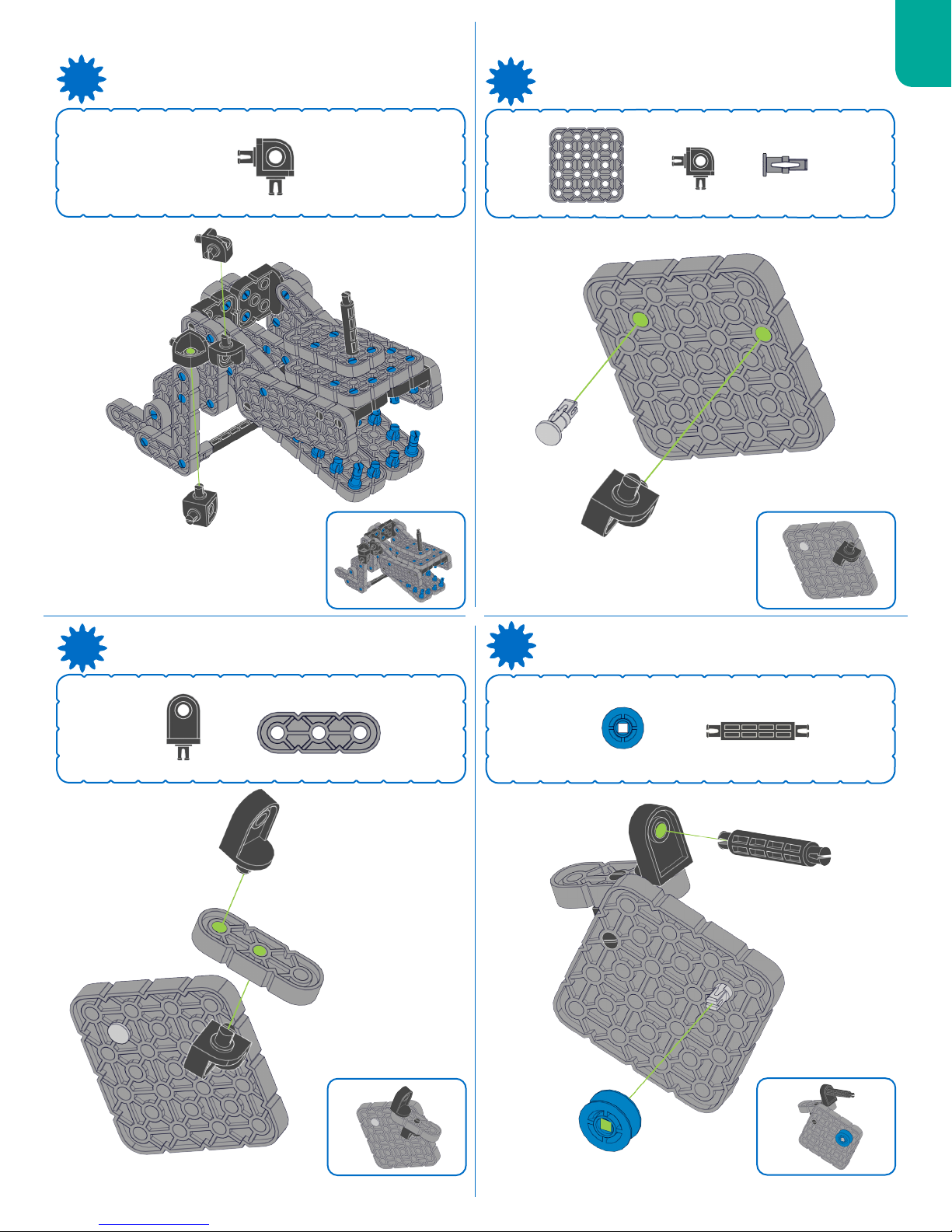

Page 13
33
34
1
2x
228-2500-127
1x
228-2500-040
1x
228-2500-127
1x
228-2500-084
35
1x
228-2500-130
1x
228-2500-002
36
1x
228-2500-163
1x
228-2500-067
13
Page 14
1

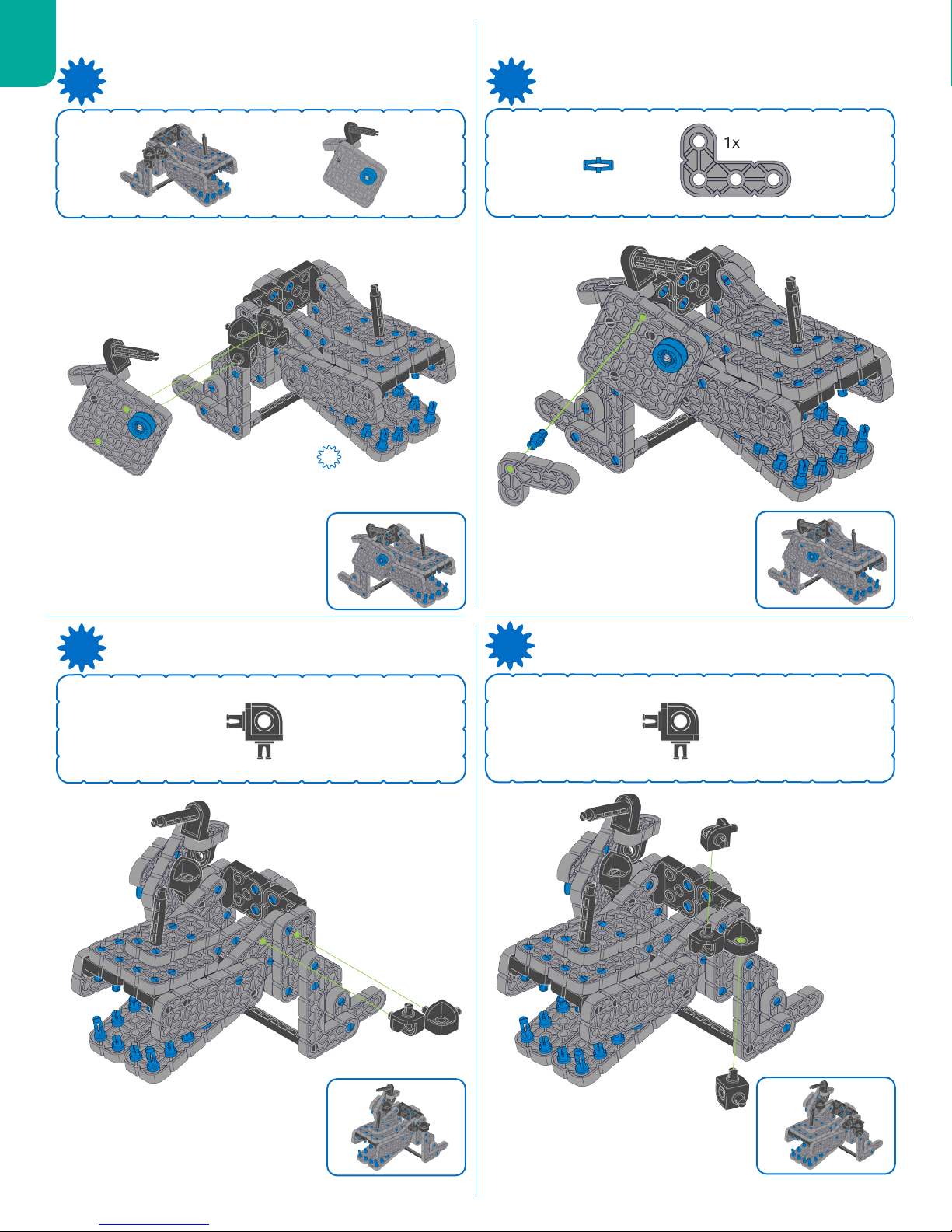

37
38
33
1x
228-2500-060
1x
228-2500-145
39
40
2x 2x
228-2500-127 228-2500-127
14
Page 15
41
42
1
1x
228-2500-040
1x
228-2500-127
1x
228-2500-084
1x
228-2500-130
1x
228-2500-002
43
1x
228-2500-163
44
1x
228-2500-067
40
15
Page 16
1

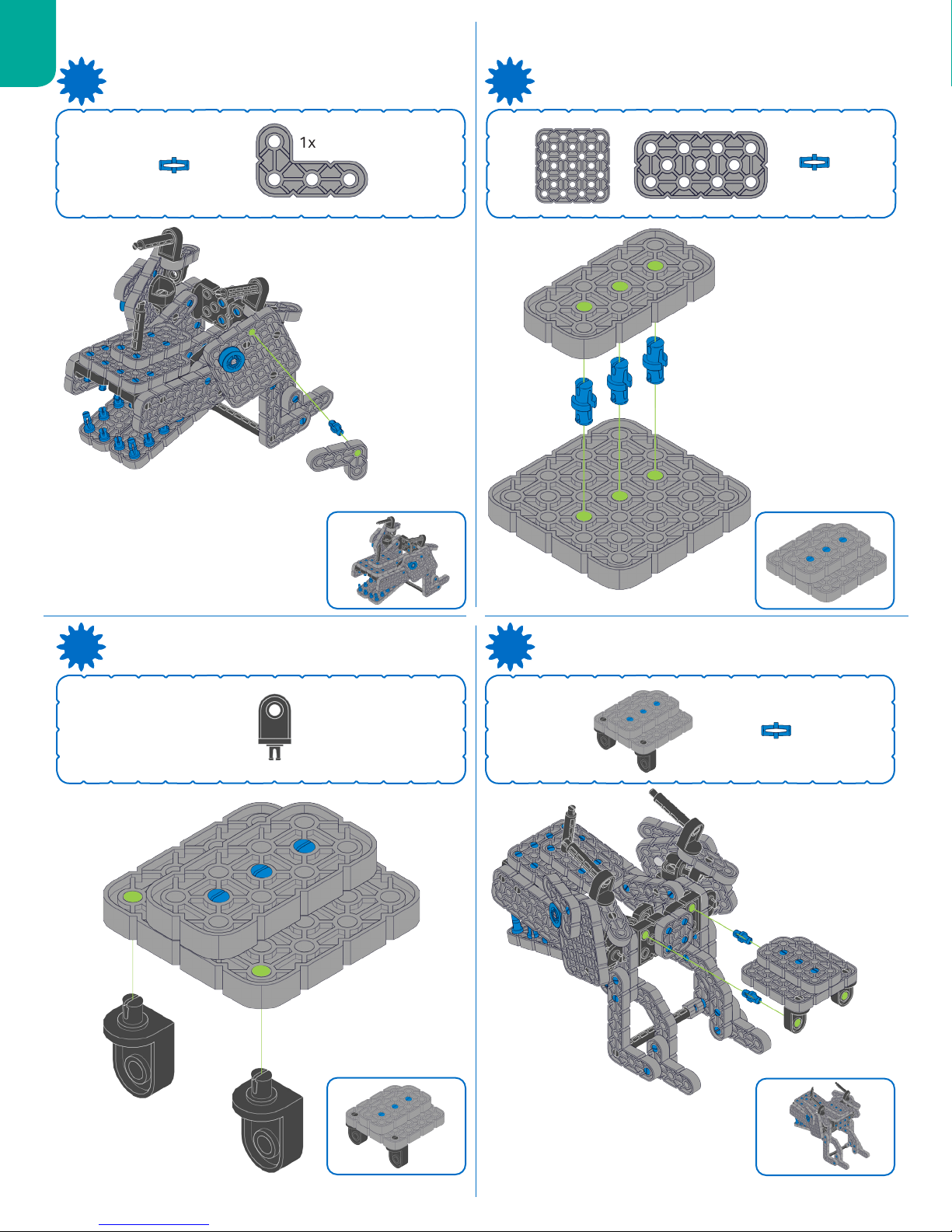

45
46
1x
228-2500-060
1x
228-2500-145
1x
228-2500-040
1x
3x
228-2500-060
228-2500-019
47 48
2x
228-2500-130
2x
228-2500-060
16
Page 17

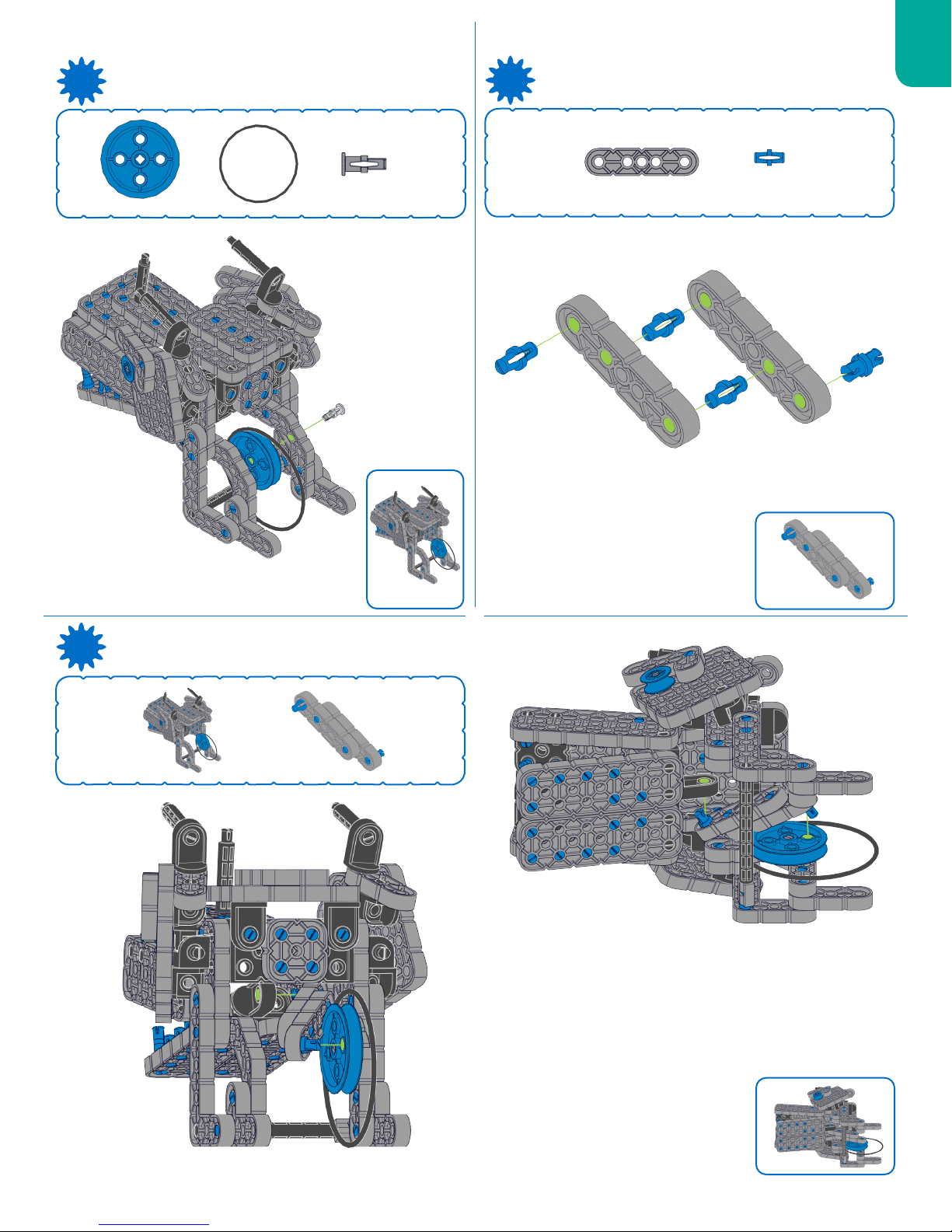

49
1x 1x
228-2500-165
228-2500-224
1x
228-2500-084
50
2x
228-2500-003
1
4x
228-2500-060
51
17
Page 18
1

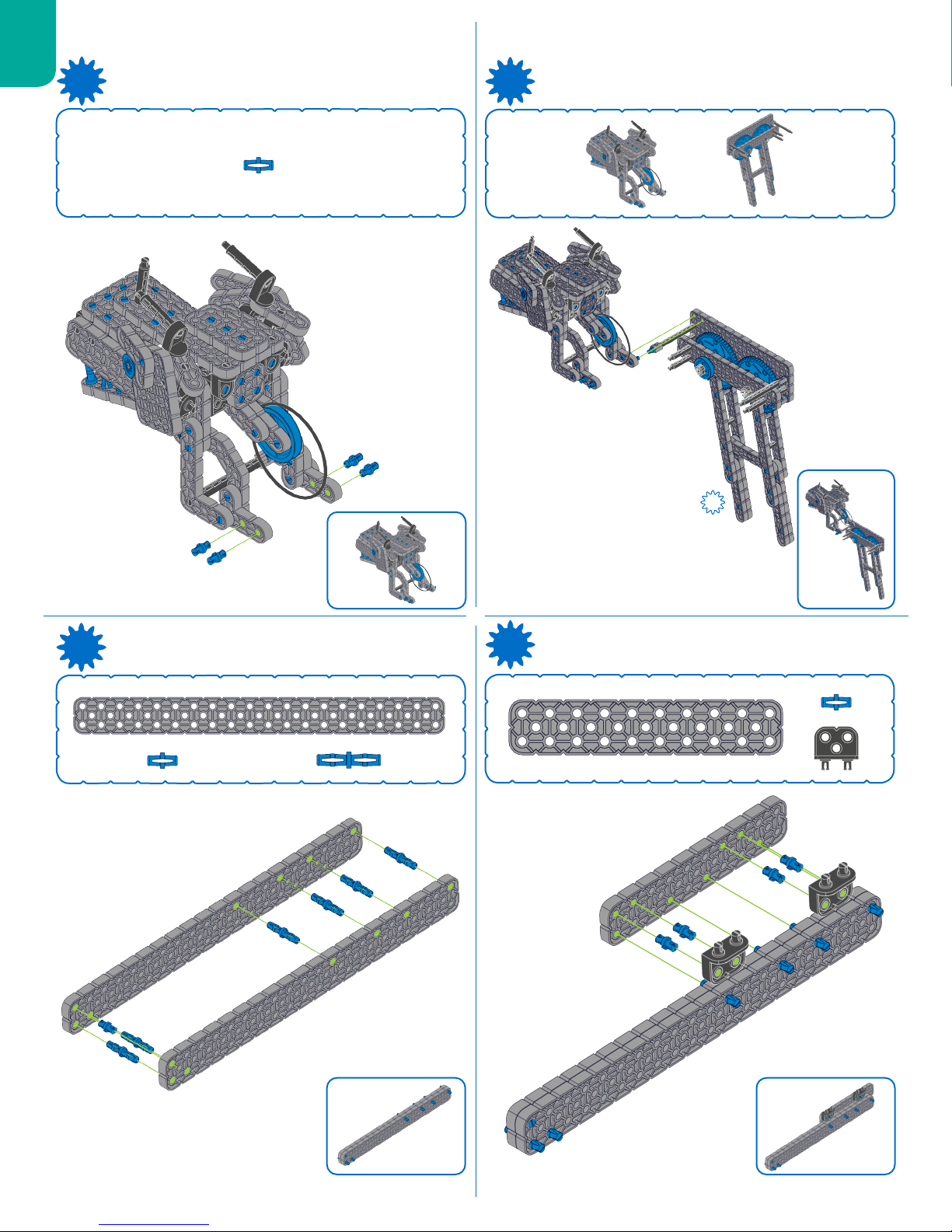

52
53
4x
228-2500-060
11
54
1x
228-2500-060
2x
228-2500-030
6x
228-2500-062
55
1x
228-2500-025
4x
228-2500-060
2x
228-2500-135
18
Page 19
56
57
1
1x
228-2500-025
2x
228-2500-060
1x
228-2500-135
3x
6x
228-2500-060
228-2500-131
58
6x
228-2500-172
59
228-2500-148
60°
1x
45°
228-2500-149 60°
45°
1x
1x
228-2500-060
2x
228-2500-062
228-2500-149
228-2500-148
19

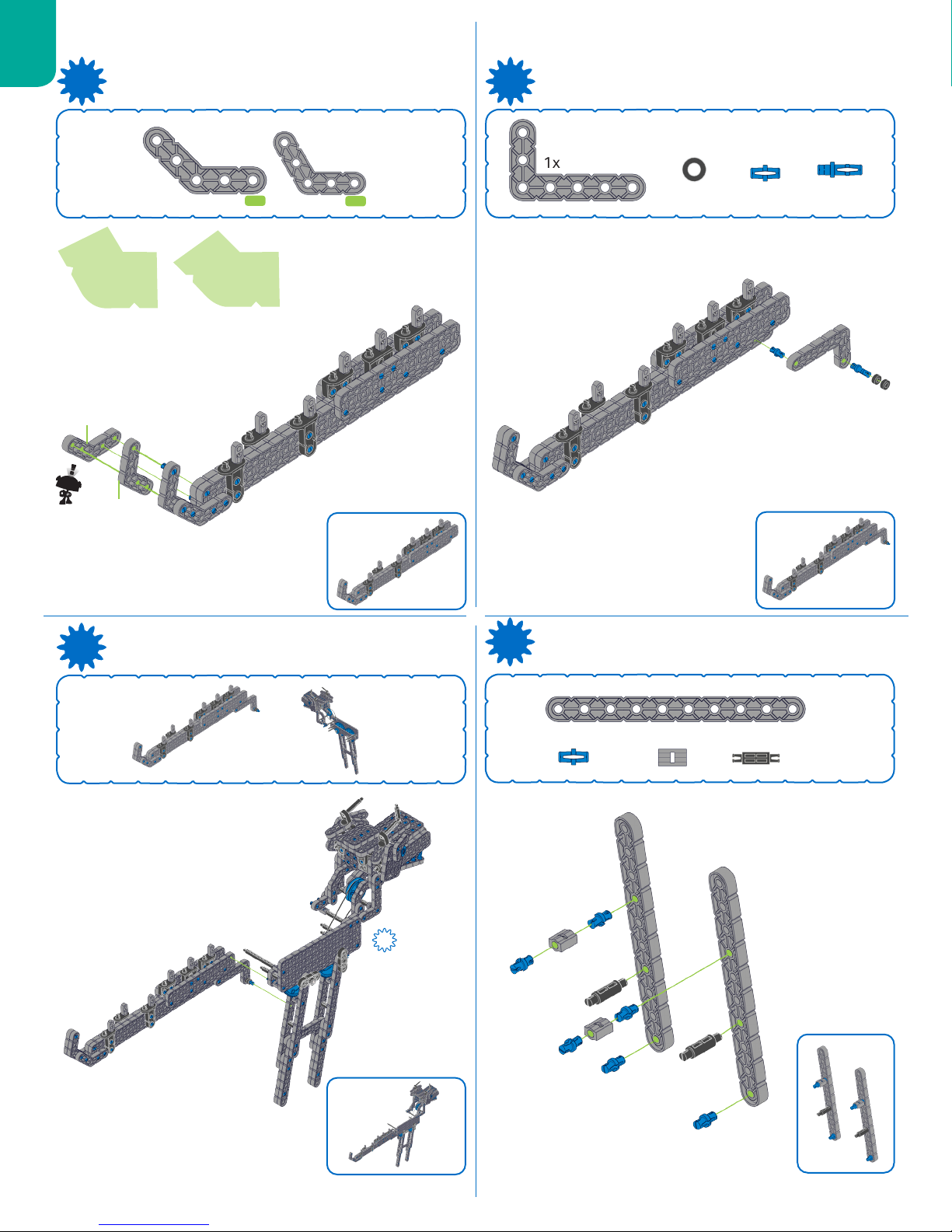

Page 20
1
60
61
60°
228-2500-148
228-2500-149
1x
228-2500-148 228-2500-149 60°
45°
1x
45°
1x
228-2500-150
2x
228-2500-114
1x
228-2500-060
1x
228-2500-061
62
53
63
6x
228-2500-060
2x
228-2500-009
2x
228-2500-170
2x
228-2500-065
20
Page 21

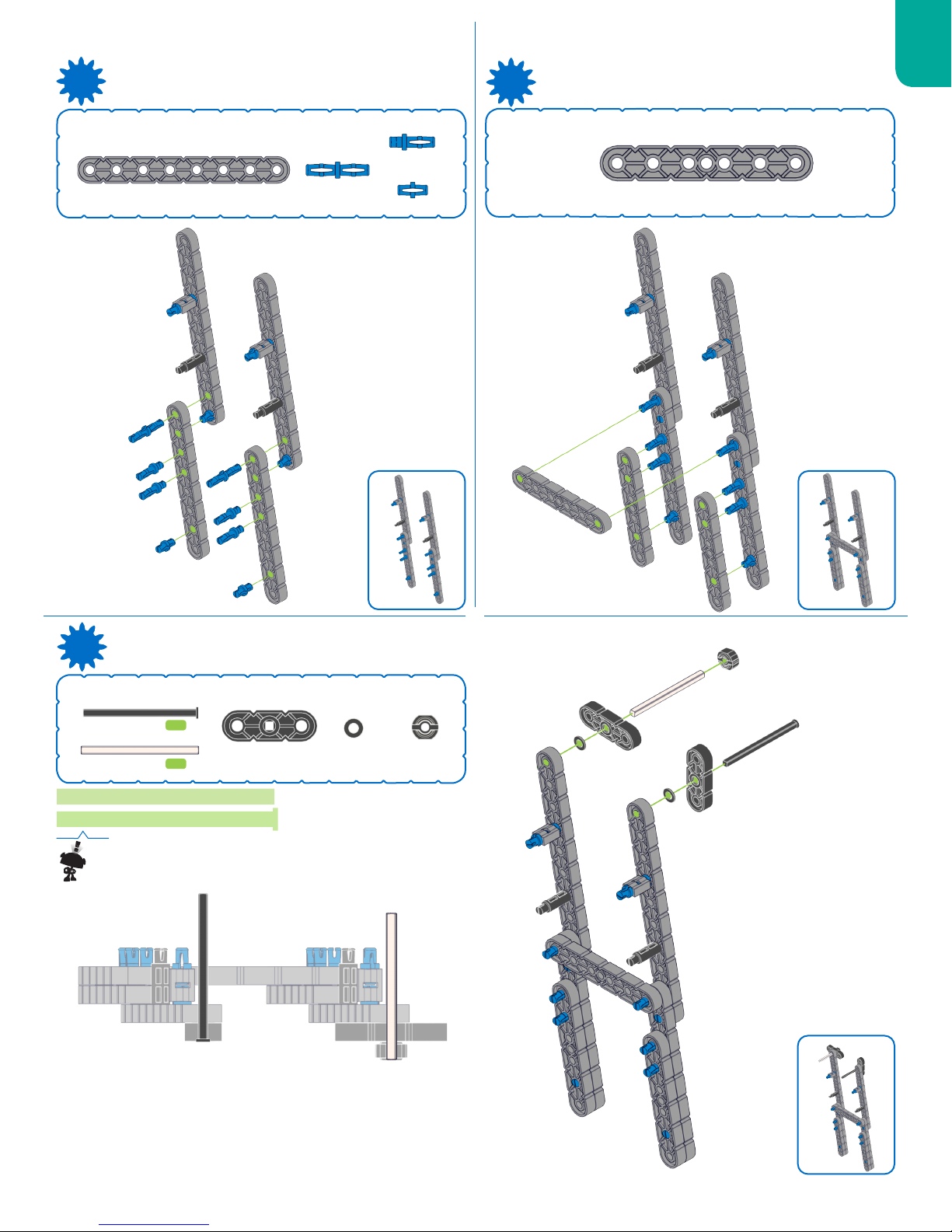

64
1
65
2x
228-2500-007
2x
228-2500-062
4x
228-2500-061
2x
228-2500-060
3x
228-2500-005
66
1:1
1x
228-2500-082
1x
228-2500-120
4xP
4xP
2x
228-2500-141
2x
228-2500-112 228-2500-143
1x
21
Page 22
1

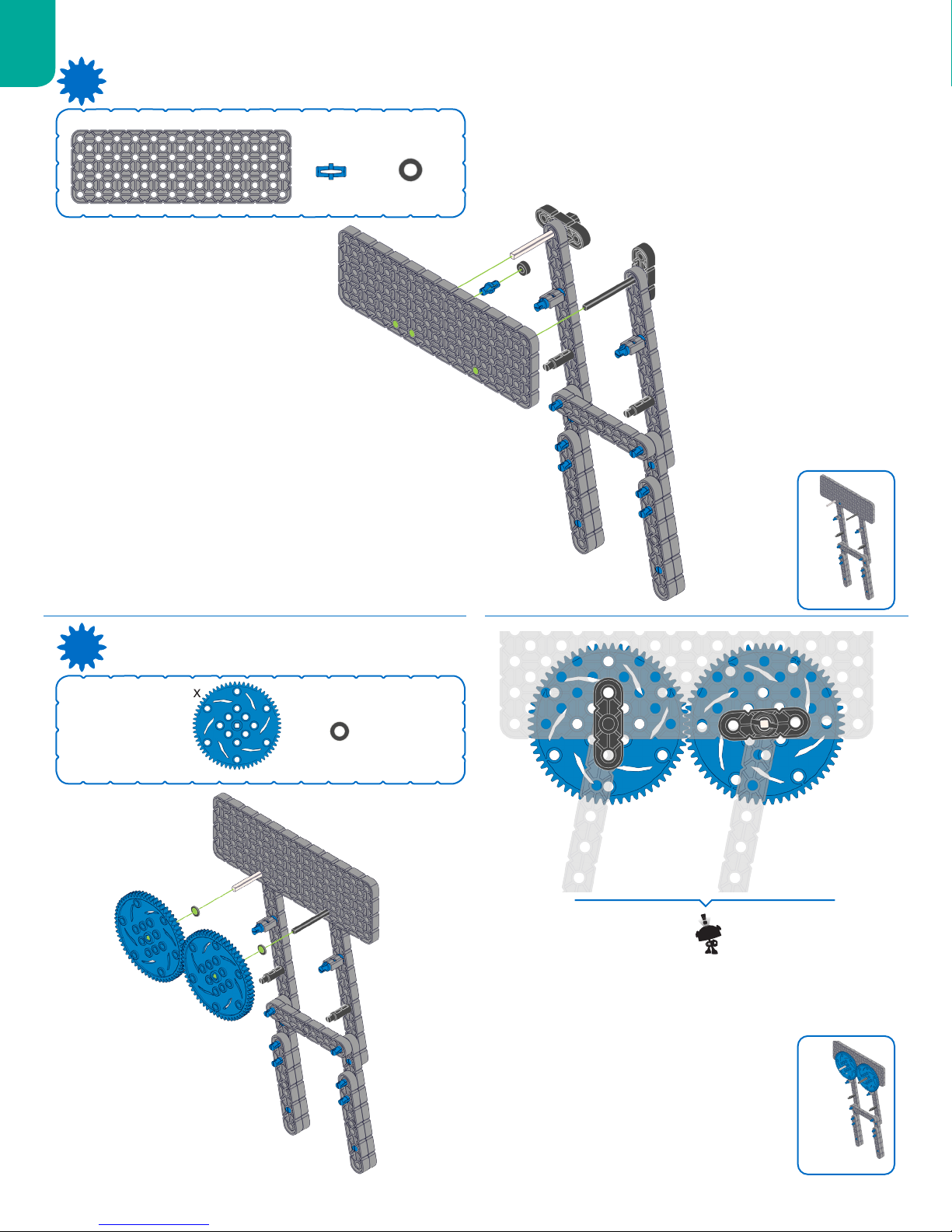

67
1x
228-2500-045
1x
228-2500-060
1x
228-2500-114
68
2x
228-2500-215
2x
228-2500-112
Make sure to line up the
holes of 228-2500-141 and
228-2500-215 as shown
Assurez-vous d’aligner les
trous de 228-2500-141
et 228-2500-215 comme
montré
22
Page 23

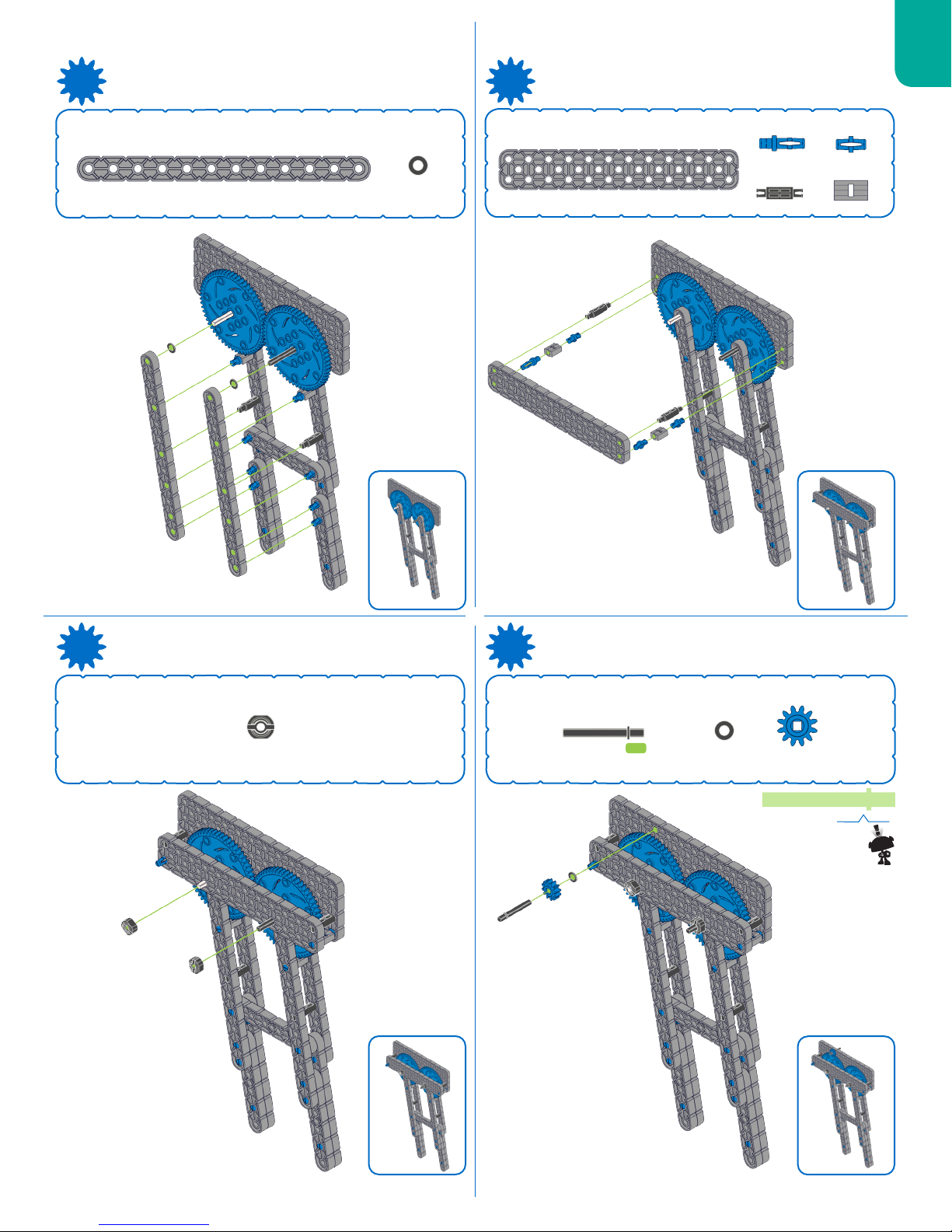

69
1
70
2x
228-2500-011
2x
228-2500-112
1x
228-2500-026
1x
228-2500-061
2x
228-2500-065
3x
228-2500-060
2x
228-2500-170
71 72
2x
228-2500-143
1x
228-2500-078
2xP
1x
228-2500-112
1x
228-2500-213
1:1
23
Page 24
1
73 74
1x
4x
228-2500-064
228-2560
1x
228-2500-124
8xP
1:1
62
The shaft is
only to help you
keep gear holes
alligned.
75 76
1x
228-2500-122
6xP
2x
228-2500-143
2x
228-2500-112
2x
228-2500-213
1:1
L’arbre est
uniquement pour
vous aider à tenir
le pignon trous
alignés.
Remove shaft.
Déposer l’arbre
Make sure gears are
exactly like step 6
and 68
Assurez-vous que
les engrenages sont
exactement comme
aux étapes 6 et 68
24

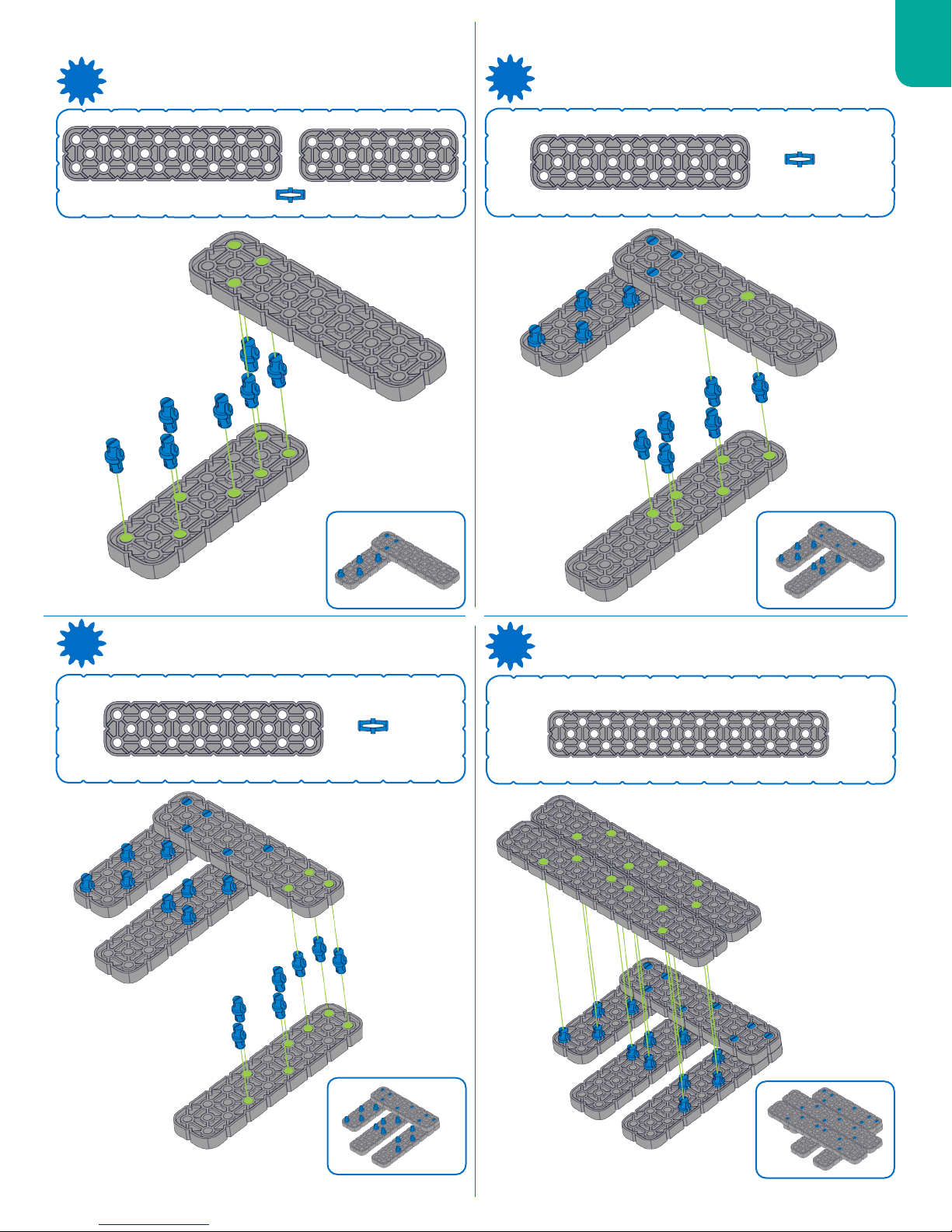

Page 25
77
78
1
1x
228-2500-023
7x
228-2500-060
1x
228-2500-021
1x
6x
228-2500-060
228-2500-023
79
1x
228-2500-023
7x
228-2500-060
80
2x
228-2500-026
25

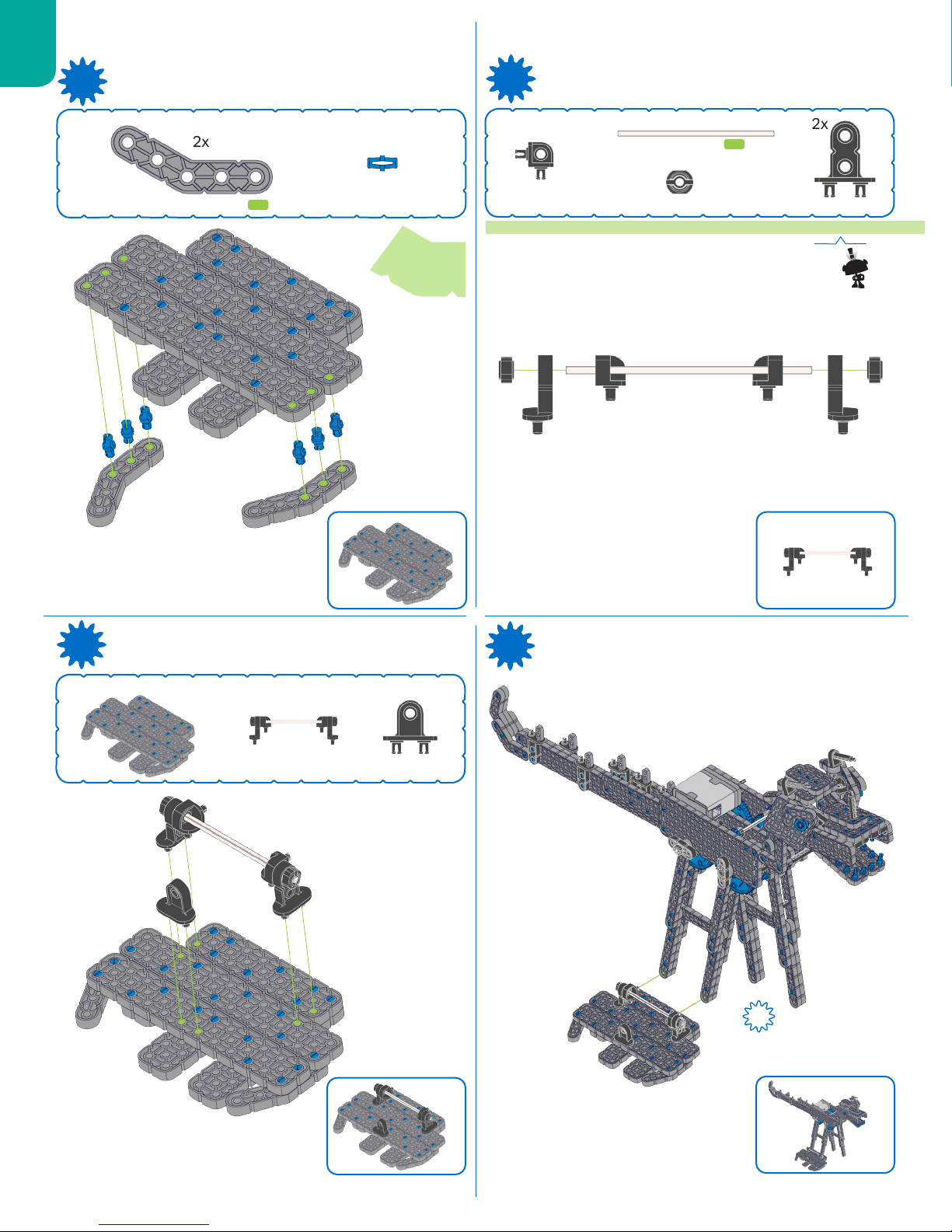

Page 26
1
81
82
2x
228-2500-147
30°
6x
228-2500-060
30°
2x
228-2500-127
1x
228-2500-124
2x
228-2500-143
2x
8xP
228-2500-132
1:1
83
84
1x
228-2500-133
76
26
Page 27

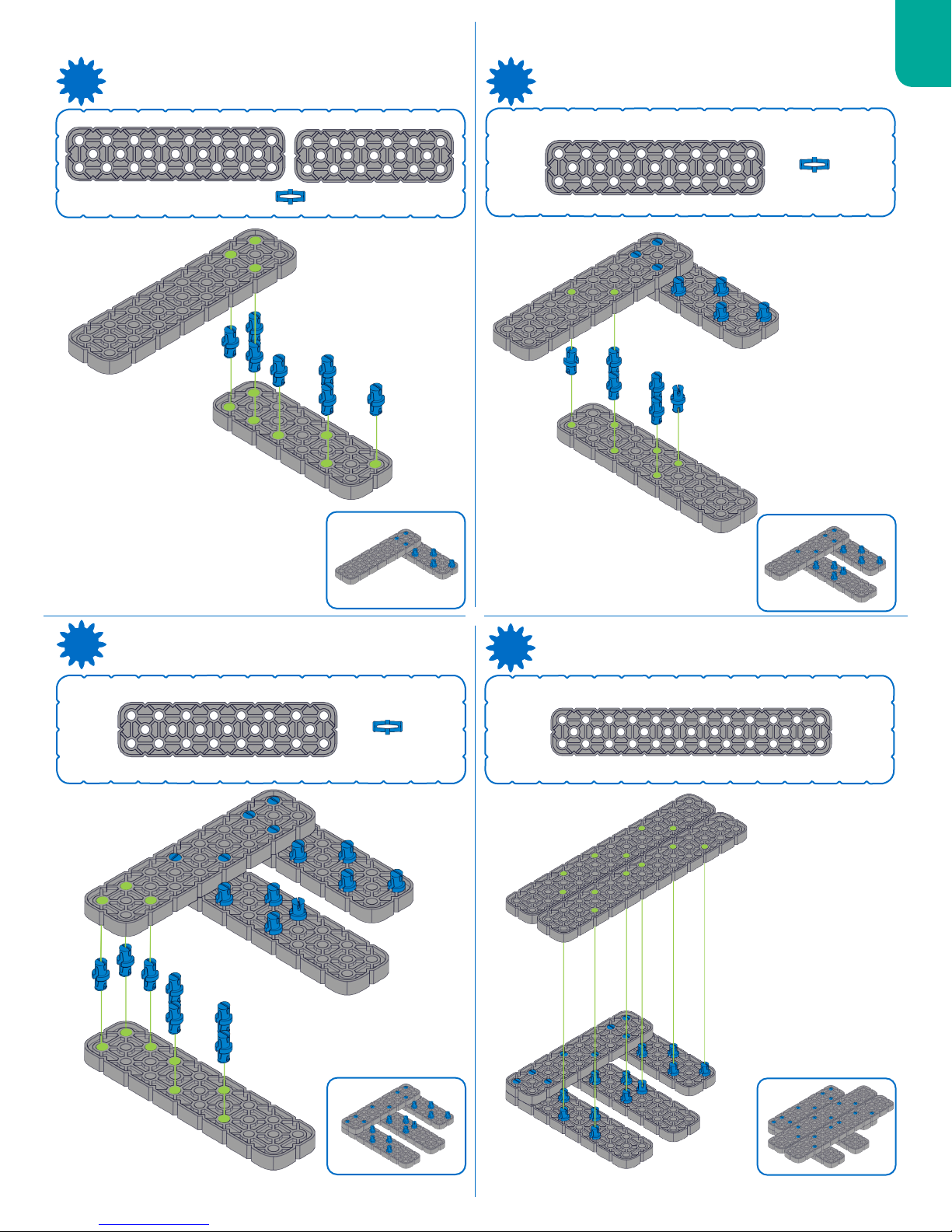

85
86
1
1x
228-2500-023
7x
228-2500-060
1x
228-2500-021
1x
6x
228-2500-060
228-2500-023
87
1x
228-2500-023
7x
228-2500-060
88
2x
228-2500-026
27
Page 28
1

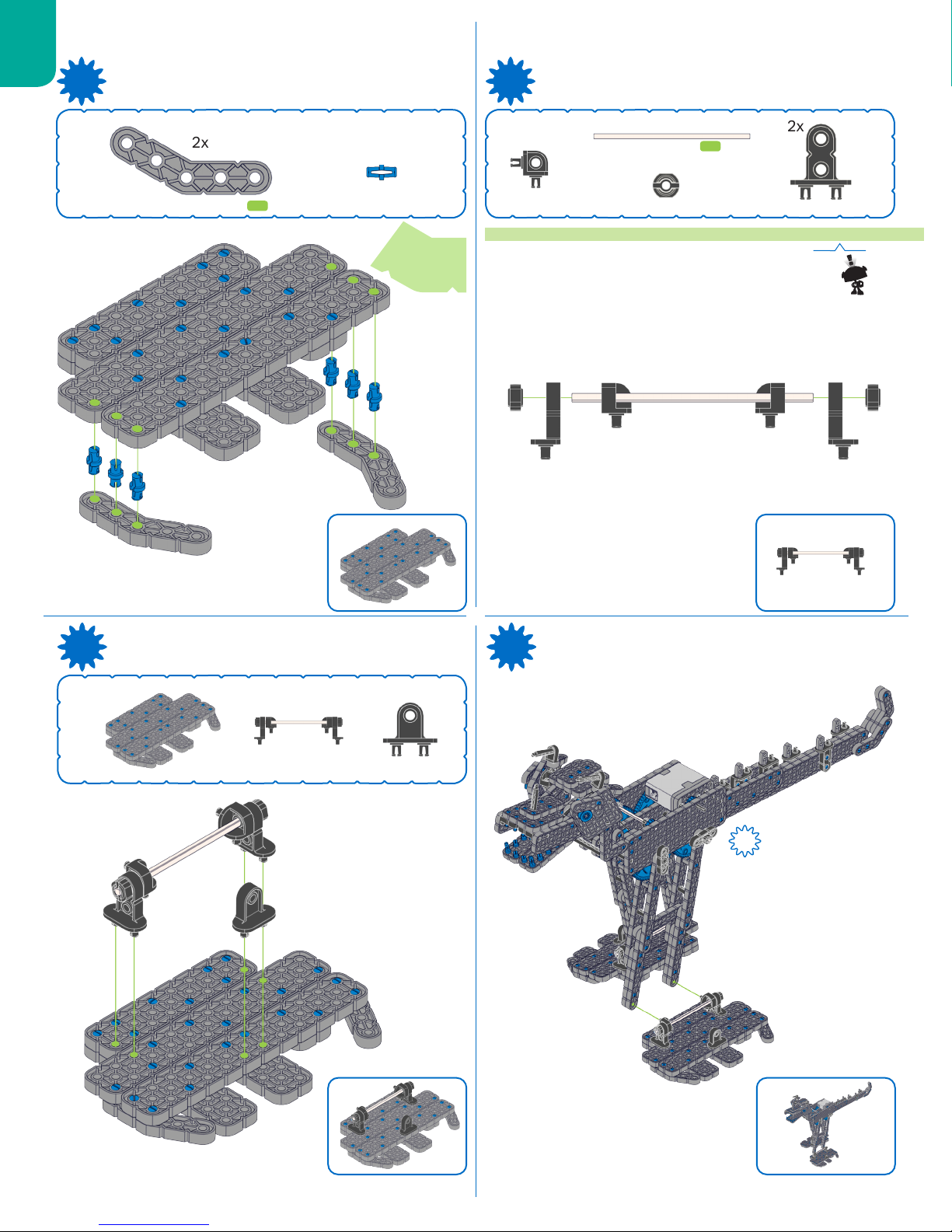

89 90
2x
228-2500-147 30°
6x
228-2500-060
30°
2x
228-2500-127
1x
228-2500-124
2x
228-2500-143
2x
8xP
228-2500-132
1:1
91 92
1x
228-2500-133
84
28
Page 29
93 94
1x
6x
228-2500-060
1x
228-2500-064
228-2500-009
228-2500-007
1x
2x
228-2500-060
1
1x
228-2500-003
95 96
1x
228-2500-208
1x
228-2500-209
92
29

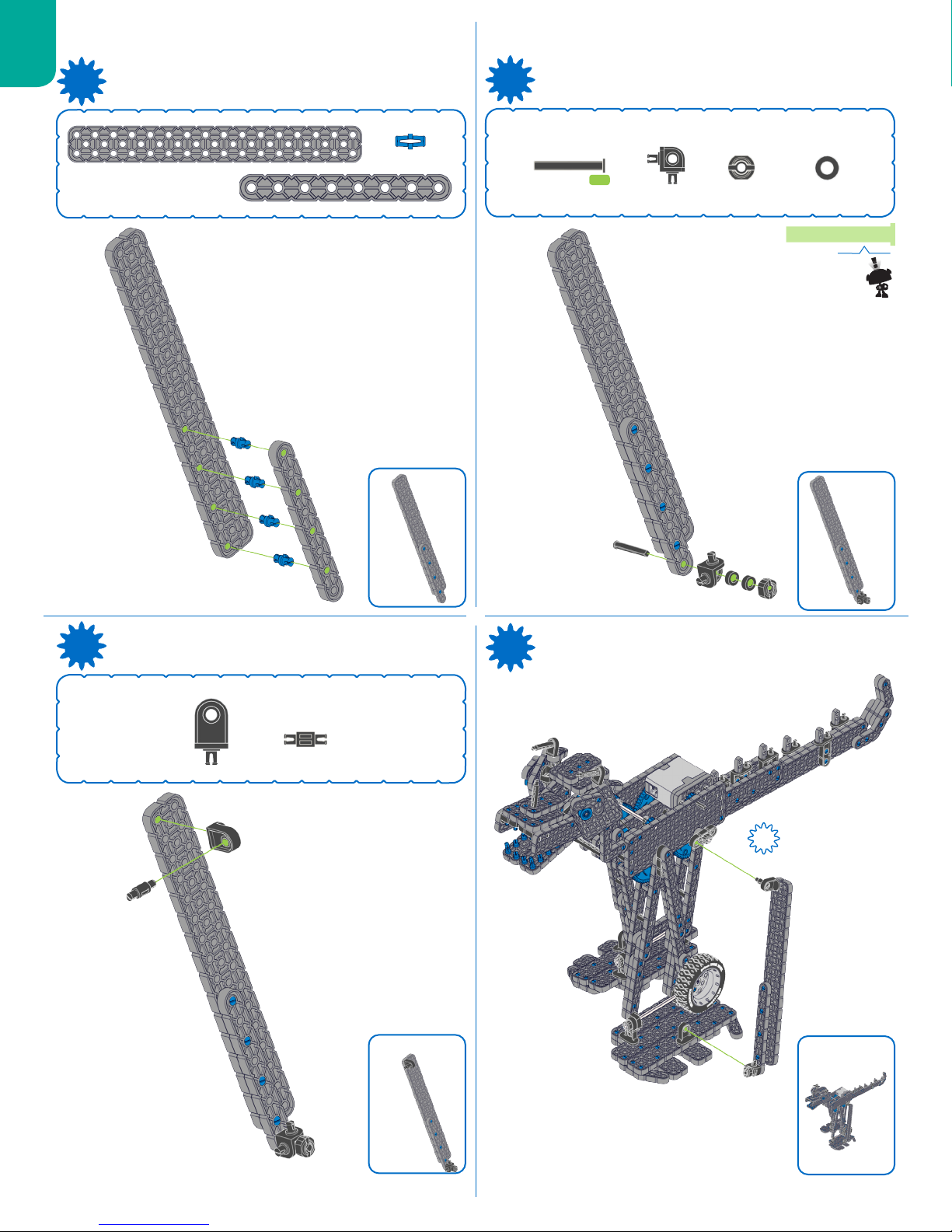

Page 30
1
97
98
1x
228-2500-028
228-2500-007
4x
228-2500-060
1x
1x
228-2500-080
2xP
1x
228-2500-127
1x
228-2500-143
2x
228-2500-114
1:1
99
100
1x
1x
228-2500-064
228-2500-130
96
30
Page 31

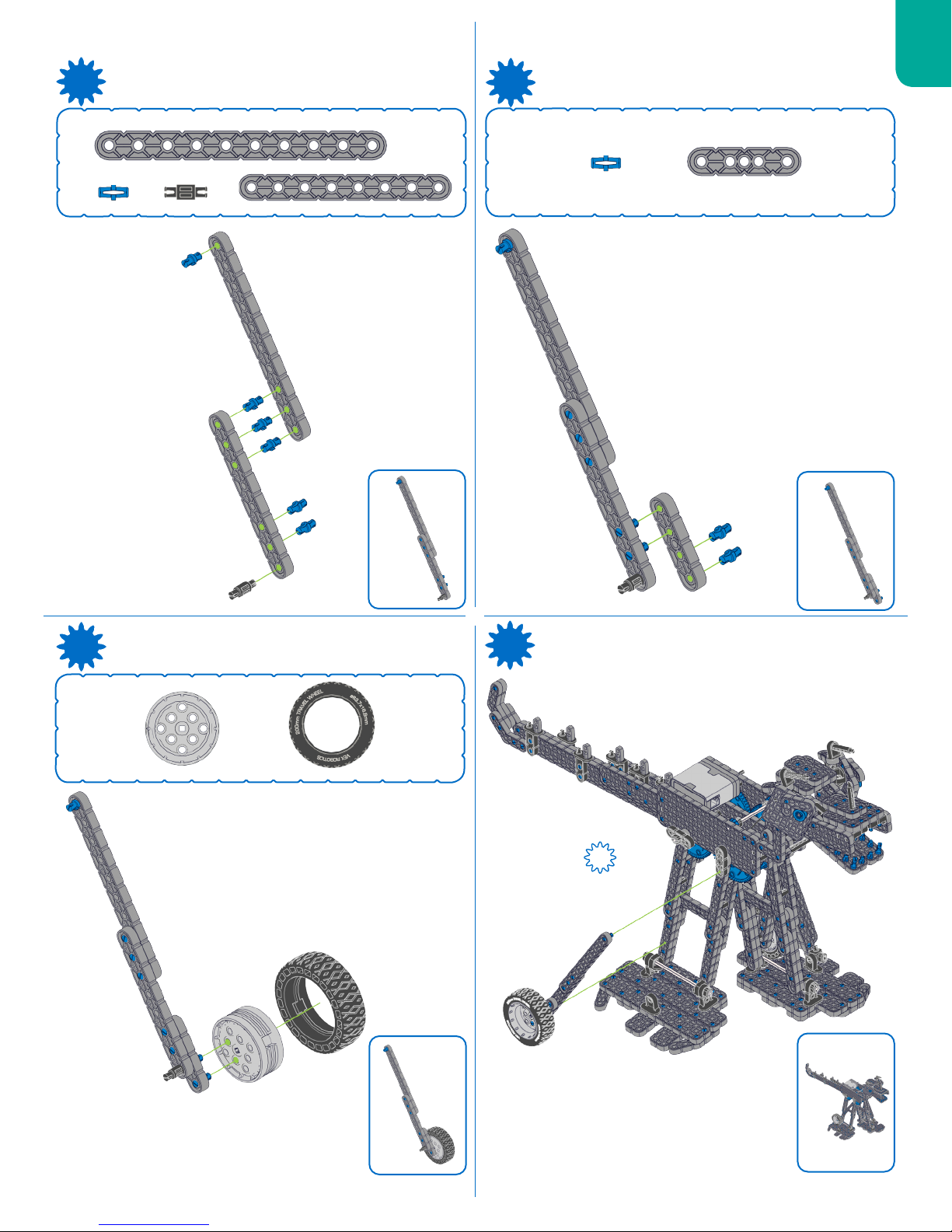

101
228-2500-060
6x
1x
228-2500-064
1x
228-2500-009
228-2500-007
1x
102
2x
228-2500-060
1
1x
228-2500-003
103
1x
228-2500-208
104
1x
228-2500-209
100
31
Page 32
1

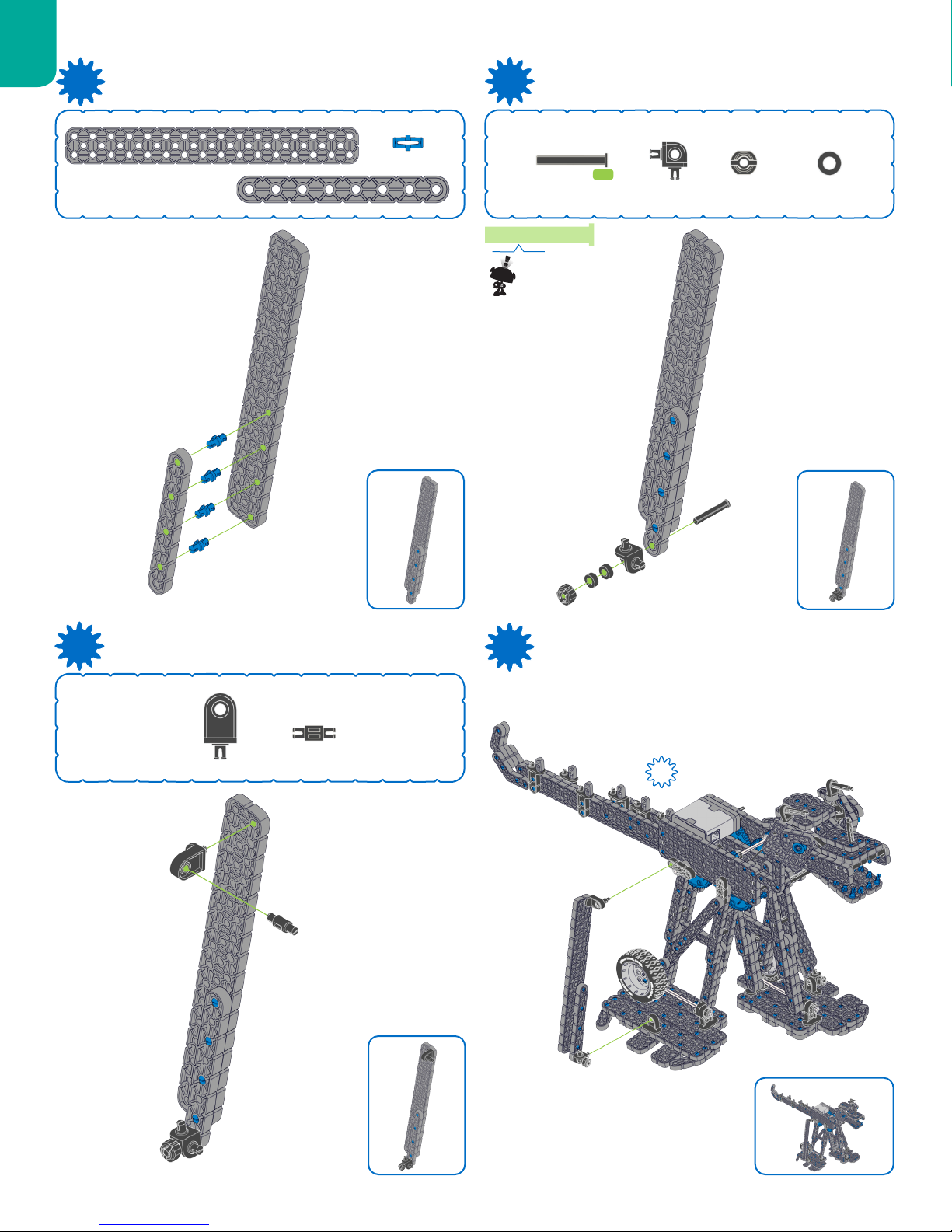

105
106
1x
228-2500-028
228-2500-007
4x
228-2500-060
1x
228-2500-080
1:1
1x
2xP
1x
228-2500-127
1x
228-2500-143
2x
228-2500-114
107
1x
228-2500-130
108
1x
228-2500-064
104
32
Page 33
109
110
1
1x
228-2500-148
228-2500-149
60°
228-2500-148
1x
45°
60°
4x
228-2500-060
228-2500-149
1x
228-2500-151
45°
3x
228-2500-060
1x
228-2500-064
1x 1x
228-2500-114
228-2500-157
108
112111
1x
228-2500-221
33
Page 34
1

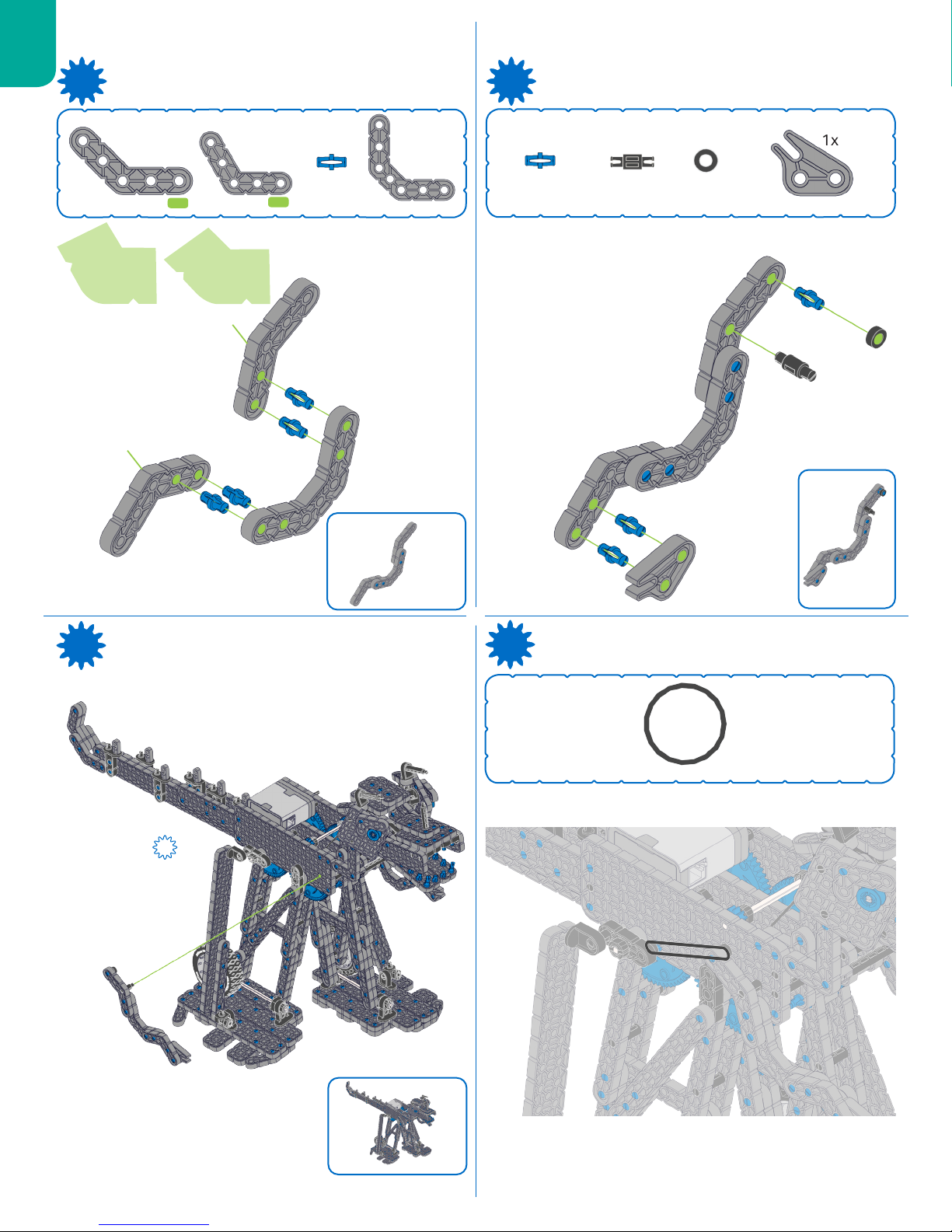

113
114
1x
228-2500-148 60°
60°
228-2500-148
1x
228-2500-149
45°
228-2500-149
45°
4x
228-2500-060
1x
228-2500-151
3x
228-2500-060
1x
228-2500-064
1x 1x
228-2500-114
228-2500-157
115
116
1x
228-2500-221
112
34
Page 35

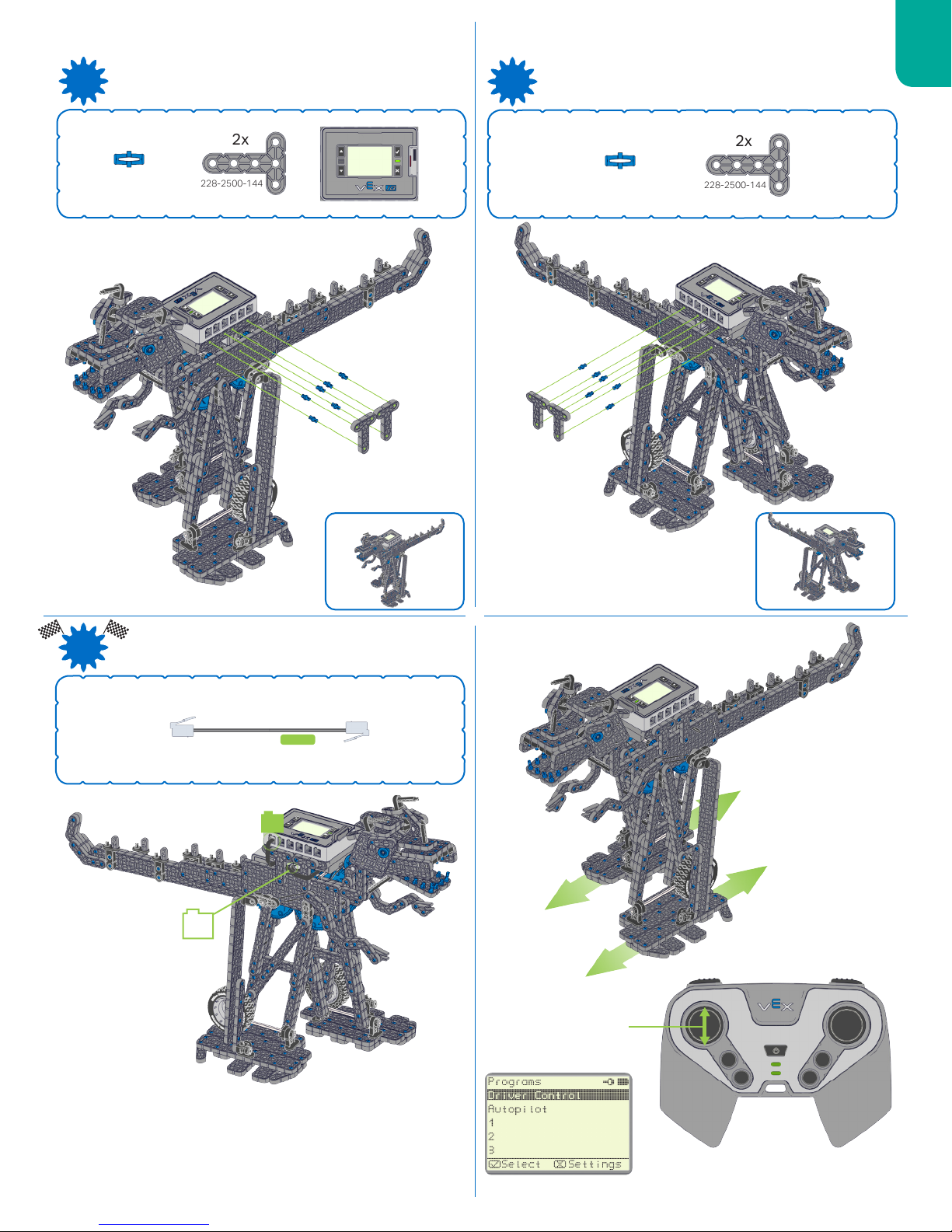

117
6x
228-2500-060
2x
228-2500-144
1x
228-2540
118
6x
228-2500-060
1
2x
228-2500-144
119
228-2780-001
7
1x
200mm
7
Forward/
Backward
Marche Avant/
Marche Arrière
35
Page 36
V-Rex Build Instructions
Instructions de Construction V-Rex
Ages 8+
Ans 8+
228-4444-752 Rev2
Custom manufactured in China for Innovation Fi rst Trading SARL. Distribu ted in the U.S.A . by VEX Robot ics, Inc., 1519
Inters tate 30 West, Gr eenville, Texas 75402, U.S.A. Distributed in Europe by In novation First Trading SARL, 21b rue
Gabrie l Lippmann , L-536 5 Munsbac h, Luxembour g +352 27 86 04 8 7. Distri buted in Cana da by Innovati on First Trading,
Inc., 1519 Interst ate 30 West, Gre enville, Texas 75402, U.S.A.
Ce produit est uniquement destiné à être
utilisé dans le cadre d’un système VEX IQ.
This product is solely intended to be
used as part of the VEX IQ system.
www.vexiq.com
Loading...
