Linq Build Instructions
Instructions de Construction Linq
228-4444-754
Table of Contents
Table des Matières
i
VEX IQ Assembly Tips
Conseils d’Assemblage VEX IQ.................................................................2
1

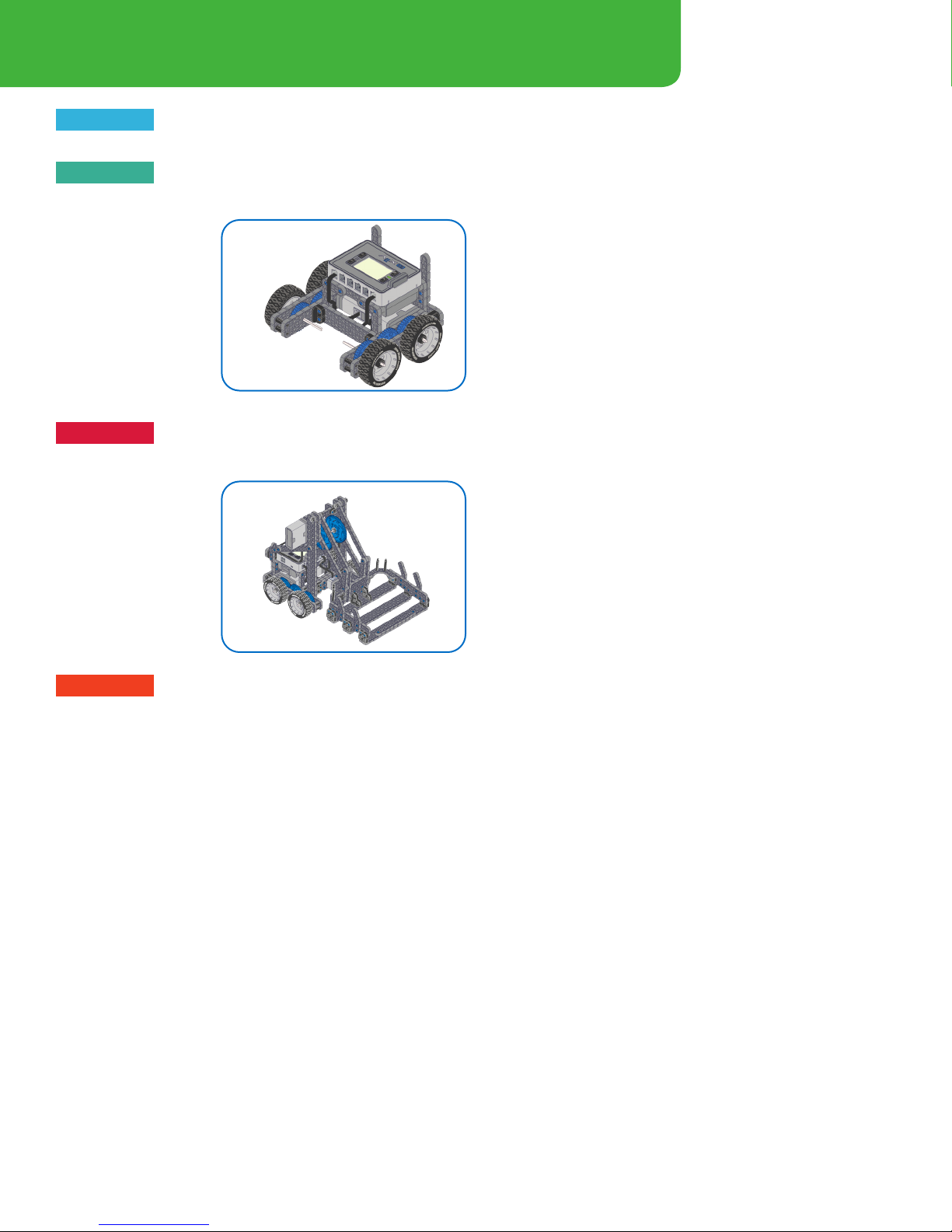

Standard Drive Base
Base Mobile Standard....................................................................................4
Build Steps
Étapes de Construction
2
Linq.....................................................................................................................10
20-59Build Steps
Étapes de Construction
3
Drive Instructions
Mode d’Emploi du Disque...................................................................21
1-19
VEX IQ Assembly Tips:
Use a 1x Beam for extra leverage when mounting small VEX IQ
elements on shafts.
Utilisez une poutre pour aider à installer un petit élément VEX IQ
sur un axe.
Conseils d ’Assemblage VEX IQ:
Connector Pins can be smoothly removed from Smart Motors,
Sensors, or Robot Brains using a 1x Beam. Put the 1x Beam onto
the pin and twist the Beam while pulling outward.
Les connecteurs peuvent être facilement retirés des moteurs
Smart, Capteurs, ou Cerveau du robot en utilisant une poutre.
Placer la poutre sur le connecteur et tourner la poutre en tirant
vers l’extérieur.
i
Quickly remove Connector Pins by pressing a VEX IQ
Beam against the back of the Pin and pulling it out.
Poussez doucement le connecteur avec une poutre
VEX IQ à l’arrière du connecteur pour le libérer.
Rubber Shaft Collars become softer and easier to install if they
are warmed by holding them in your hand for 15-30 seconds.
Les butées en caoutchouc deviennent plus souple et plus facile
à installer si elles sont réchauées en les tenant dans votre main
pendant 15-30 secondes.
Easily remove Corner Connectors by placing a metal
shaft through one of the holes and pulling outward.
Retirez facilement un connecteur d’angle en plaçant
un axe dans un des trous et en tirant vers l’extérieur.
60°
45°
30°
1:1
The best way to measure an Angle Beam is
to compare it against known angles (such as
above). To measure Shaft length, set it alongside
a VEX IQ Beam and count the notches.
La meilleure façon de mesurer un angle
de faisceau est de comparer contre
angles connus (comme ci-dessus). Pour
mesurer la longueur de l’arbre, elle a mis
à côté d’un VEXIQ Poutre et compter
les encoches.
1:1
10x
9x
8x
7x
6x
5x
4x
3x
2x
1x
Standard Drive Base
1
Base de Conduite Standard
2
1
6x
228-2500-060
1x
228-2500-026
Required parts
Pièces requises
1x
228-2560
1x
228-2500-214
1:1
Look for Quey for
build tips
Recherche Quey
pour les conseils de
construction
Completed build step
Étape de construction ni
Scan for animated build step
Scan le code pour voir l’animation
de l’étape de construction
vexiq.com/clawbotiq/1 vexiq.com/clawbotiq/2
Use a 1x beam as guide
for position on shaft
Utiliser une poutre
comme guide de
placement sur l’axe

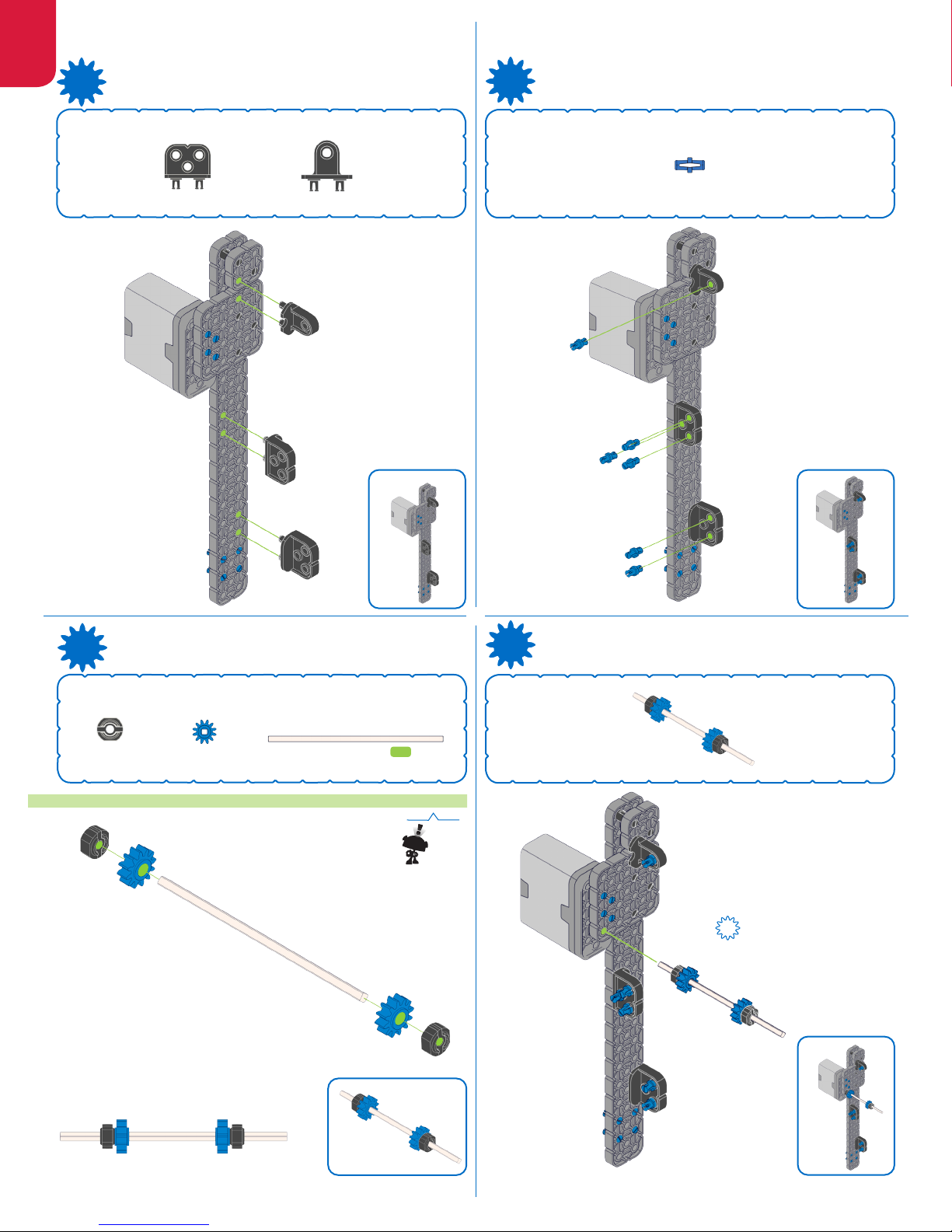

1x
228-2500-143
1x
1x
228-2500-120
4xP
3
2x
228-2500-062 228-2500-065
2x
1x
228-2500-135
1x
228-2500-145
vexiq.com/clawbotiq/3
4
4
1
2x
228-2500-214
1:1
2x
228-2500-143
1x
228-2500-074
1x
228-2500-122
2xP
6xP
5
1x
228-2500-026
vexiq.com/clawbotiq/4
6
2x
2x
228-2500-143
228-2500-208 228-2500-209
2x
vexiq.com/clawbotiq/5
vexiq.com/clawbotiq/6
5
1
87
6x
228-2500-060
1x
228-2500-026
1x
228-2560 228-2500-214
1x
1x
228-2500-143
1x
1x
228-2500-120
4xP
1:1
vexiq.com/clawbotiq/7 vexiq.com/clawbotiq/8
9
1x
228-2500-145
2x
228-2500-062
1x
2x
228-2500-065
228-2500-135
vexiq.com/clawbotiq/9
6
10
1
228-2500-214
1:1
2x
2x
228-2500-143
1x
228-2500-074
1x
228-2500-122
2xP
6xP
11
1x
228-2500-026
vexiq.com/clawbotiq/10
12
2x
2x
228-250-143
228-2500-208 228-2500-209
2x
vexiq.com/clawbotiq/11 vexiq.com/clawbotiq/12
7
1
13 14
4x
228-2500-060
4x
228-2500-061
vexiq.com/clawbotiq/13
2x
228-2500-128
2x
228-2500-150
1x
228-2500-023
White gears reference
previous steps
L’engrenage blanc fait référence
à une étape précédente
6
12
vexiq.com/clawbotiq/14
15
8x
228-2500-060
1x
228-2500-040
1x
228-2500-026
16
4x
228-2500-060
2x
228-2500-150
vexiq.com/clawbotiq/15
8
vexiq.com/clawbotiq/16
17 18
4x
228-2500-060
2x
228-2500-005
228-2500-060
2x
1
1x
2x
228-2500-061
228-2540
14
vexiq.com/clawbotiq/17
19
2x
228-2780-001
200mm
vexiq.com/clawbotiq/18
1
6
6
1
Connect Smart Device to
indicated Robot Brain port
Connecter les appareils
Smart aux ports indiqués
du cerveau du robot
For information on the Driver Control Program, see:
Pour plus d’informations sur le programme
Driver Control, voir:
vexiq.com/clawbotiq/19
6.1
9
2
Linq
21
20
2x
228-2500-061
228-2500-007
2x
228-2500-011
2x
1x
228-2500-215
2x
228-2500-060
1x
228-2500-128
22
2x
228-2500-060
23
2x
228-2500-061
228-2500-007
2x
228-2500-011
2x
10
24
25
2
1x
228-2500-215
2x
228-2500-060
1x
228-2500-128
2x
228-2500-060
2x
228-2500-143
22
1x
228-2500-124
8xP
1:1
2726
2x
228-2500-126
1x
228-2500-040
11
2
28
29
2x
228-2500-126
5x
228-2500-064
1x
228-2500-030
4x
228-2500-060
1x
228-2500-017
1x
228-2500-040
30
2x
228-2500-135 228-2500-133
1x
31
6x
228-2500-060
12
32
2
1:1
2x
228-2500-143
1x
228-2500-075
3xP
28
33
1x
228-2500-040
1x
228-2500-017
5x
228-2500-064
1x
228-2500-030
34
1x
8x
228-2500-060
228-2560
13
2
35
36
1x2x
6x
228-2500-060
228-2500-135 228-2500-133
37
2x 2x
228-2500-143 228-2500-213
1x
228-2500-124
38
8xP
1:1
36
14
39
40
2
1x
1x
228-2500-023
32
228-2500-003
1x
228-2500-021
4x
228-2500-060
1x
228-2677
41
1:1
2x
228-2500-143
1x
228-2500-075
3xP
42
outward
Poussez le fût
vers l’extérieur
P ush shafts
19
15
2
43
44
42
P ush
Poussez le fût
shafts in
vers l’intérieur
45
1x
228-2780-001
5
46
1x
200mm
228-2780-002 300mm
10
10
5
16
47
48
2
3x
228-2500-134
6x
228-2500-060
228-2500-025
48
1x
3x
228-2500-028
49
4x
228-2500-147
30°
2X
12x
228-2500-060
2x
228-2500-128
30°
50
1x
228-2500-009
2x
228-2500-060
17
2
51
52
2x
4x
228-2500-067
228-2500-151
46
53
4x
228-2500-060
2x
228-2500-135
2x
228-2500-017
54
1x
228-2500-126
3x
228-2500-060
1x
228-2500-009
18
55
60°
2x
228-2500-060
1x
228-2500-149 60°
56
1x
228-2500-126
3x
228-2500-060
2
1x
228-2500-009
57
60°
2x
228-2500-060
58
1x
228-2500-149 60°
53
19
2
59
1x
228-2500-007
20
Right Drive
Conduite à Droite
Drive Instructions
Mode d’Emploi du Disque
3
Move Basket Up
DéplacerJusqu’à Panier
Move Basket Down
Déplacer Panier Bas
Left Drive
Conduite à Gauche
Left Drive
Conduite à Gauche
Basket
Panier
L
Right Drive
Conduite à Droite
Linq will work with the 2 Joystick, Left Stick or Right Stick mode in the Drive Control Program
Linq fonctionnera avec le mode 2 Joystick, le joystick gauche ou droit dans le programme intégré.
