Installatie instructies en
bedieningshandleiding
Elektrische scheepstoiletten,
bedieningspaneel en bedieningsschakelaar
Installation instructions and
operation manual
Electric marine toilets,
control panel and control switch
Einbauanleitung und
bedienungshandbuch
Elektrische Bordtoilete, Bedienungspaneel
oder Bedienungsschalter
Instructions d’installation et
manuel d’utilisation
Toilettes de bord électriques, tableau de
commande ou interrupteur de commande
Instrucciones de instalación y
manual de manejo
Inodoros marinos eléctricos,
panel de control o interruptor de control
Istruzioni per l’installazione e
manuale per l’uso
Toilets marine elettriche, pannello
di comando o interruttore di comando
Electric marine toilets -
TMWQ
Control panel -
TMWBP
Control switch -
TMWBS
2 110136.03
vetus® Electric Marine Toilets TM series
1 Inleiding
De Vetus toiletten type ‘TM...’ zijn toiletten met een geïntegreerd vermaalsysteem. Bij correcte installatie en gebruik functioneren deze
toiletten als een normaal toilet.
Let op!
Het Vetus toilet mag alleen gebruikt worden voor het vermalen
en afvoeren van faecaliën en toiletpapier.
Het toilet is niet geschikt voor het vermalen van vreemde voorwerpen zoals watten, tampons, maandverband, condooms en
haren, of het wegpompen van vloeistoen zoals olie. Dit kan
schade veroorzaken!
tip
Zorg er voor altijd voor een paar rubberhandschoenen aan boord
te hebben voor schoonmaak-en onderhoudswerkzaamheden.
2 Veiligheid
Zorg ervoor dat tijdens het onderhoud of een eventuele reparatie de
stroomtoevoer uitgeschakeld is.
Stop nooit handen in het gat in de toiletpot. De messen zijn niet afgeschermd!

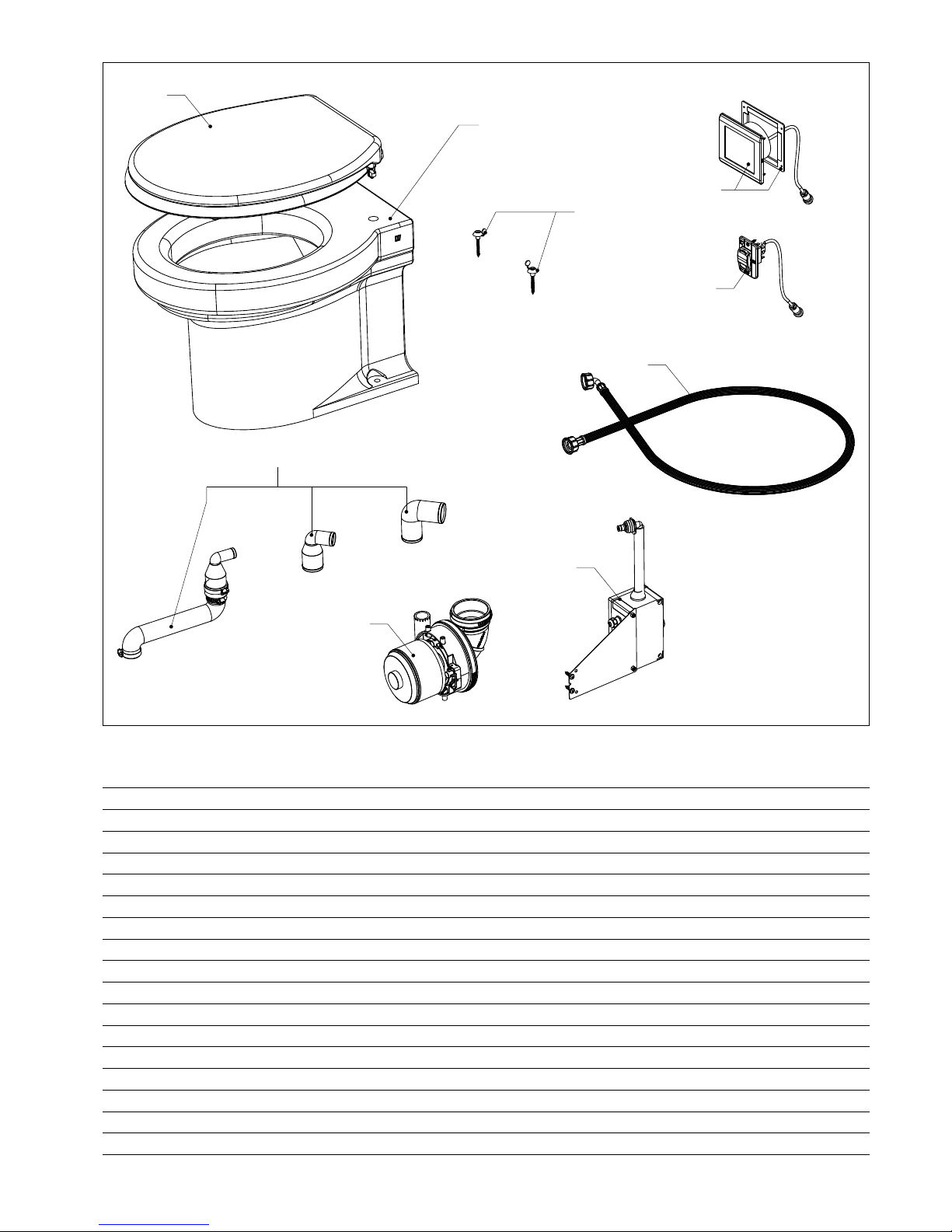

3 Leveringsomvang
1 Toilet (TM...), inclusief bevestigingsmiddelen
1 Toiletbril, inclusief bevestigingsmiddelen
2 Slangklemmen
3 Reduceerstukken
1 Watertoevoerslang
1 Handleiding
Het bedieningspaneel (TMWBP) of de bedieningsschakelaar
(TMWBS) behoort niet tot de leveringsomvang van het toilet maar
moet apart besteld worden.

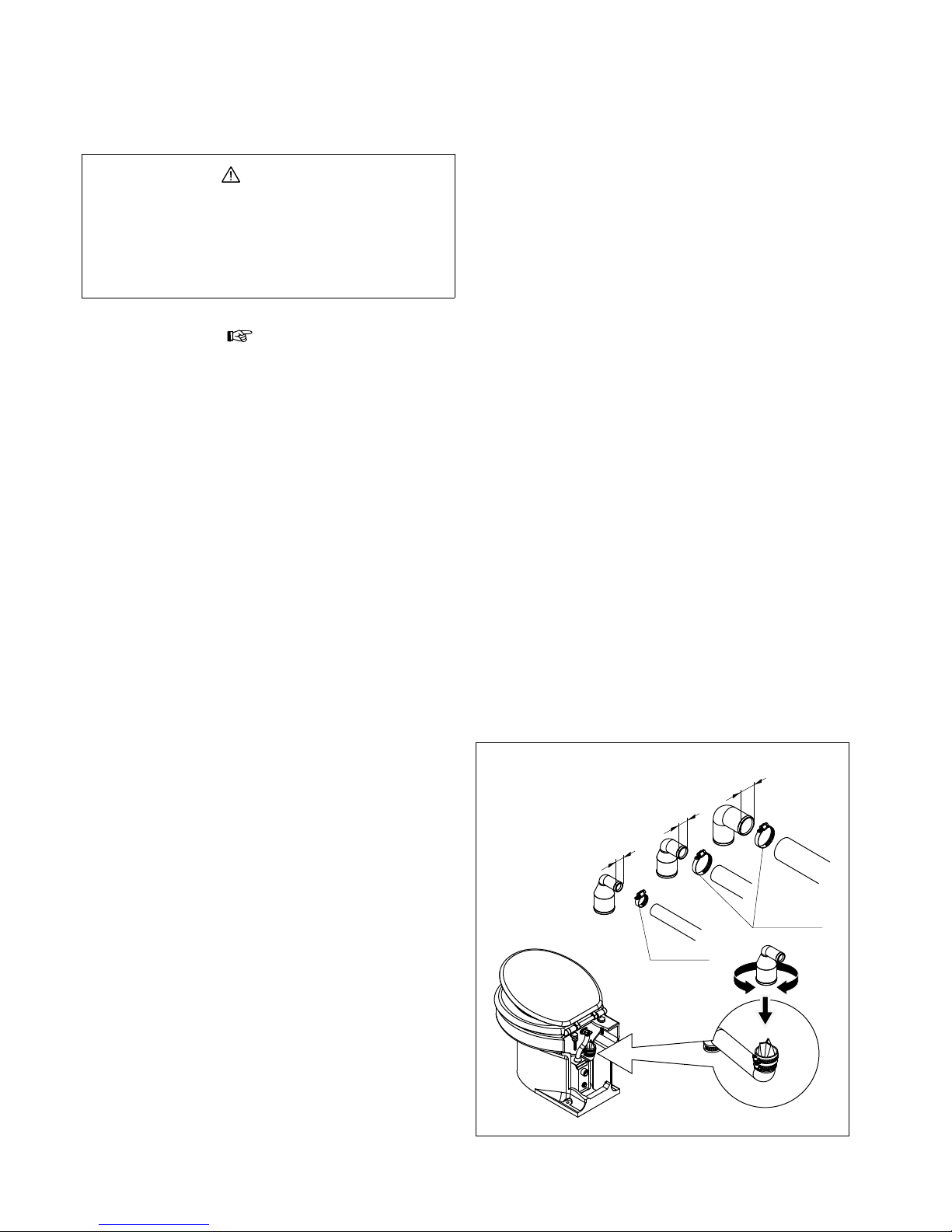

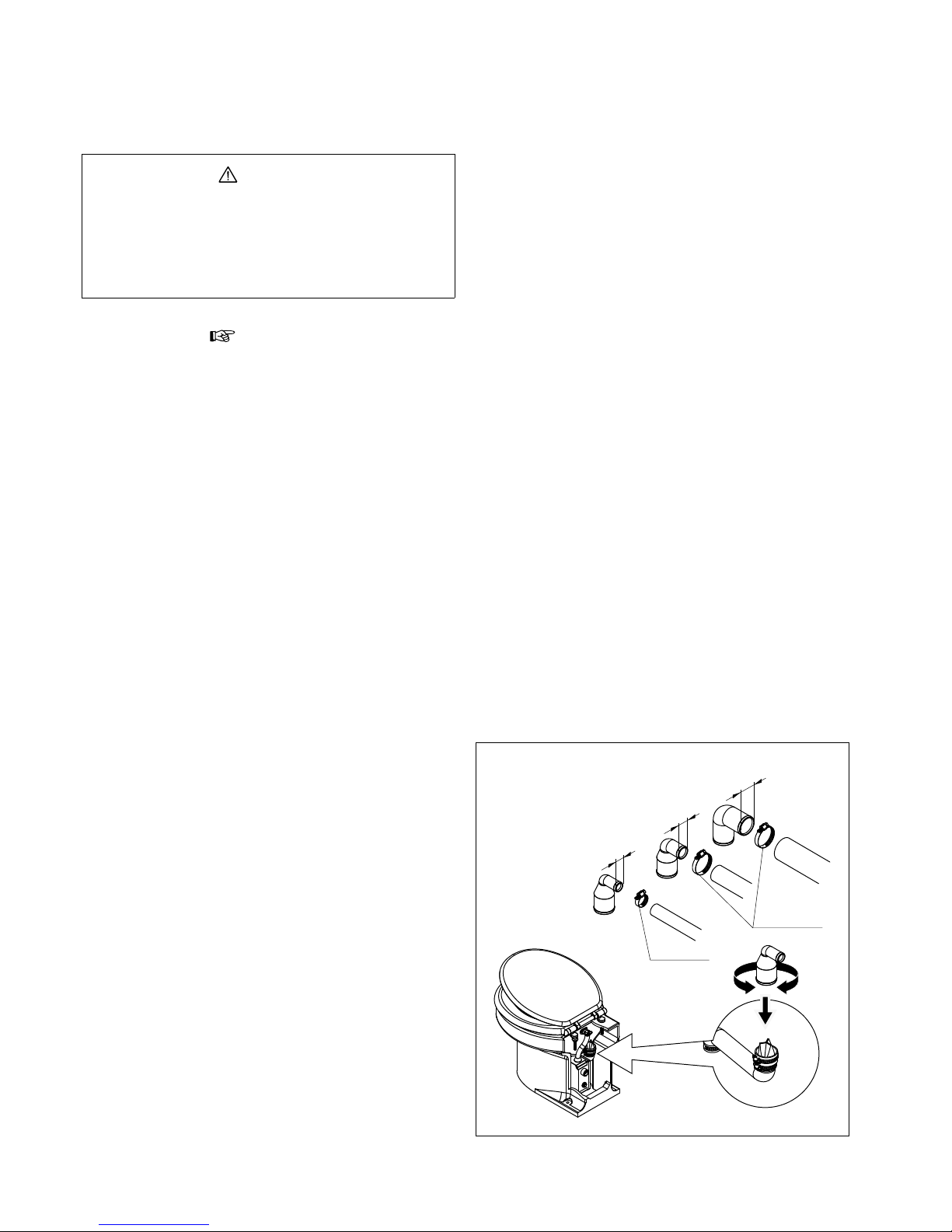

4.2 Afvoer
• Plaats het reduceerstuk (ø 19, ø 25 of ø38 mm) in de afvoeraansluiting.
• Zet het reduceerstuk vast met de slangklem.
• Monteer de afvoerslang (ø 19, ø 25 of ø 38 mm).
Het reduceerstuk kan in elke stand gemonteerd worden. Zodat de
afvoerslang naar links, rechts, of naar achter kan worden geleid.
Gebruik als afvoerleiding slang (ø 19, ø 25 of ø 38 mm).
Bijvoorbeeld ‘Vetus geurdichte vuilwaterslang’.
Art. code:
SAHOSE19: Vetus geurdichte vuilwaterslang ø 19 mm,
SAHOSE25: Vetus geurdichte vuilwaterslang ø 25 mm,
SAHOSE38: Vetus geurdichte vuilwaterslang ø 38 mm
• Zet de afvoer vast met klemmen.
ø 19 mm
(3/4”)
ø 25 mm
(1”)
ø 38 mm
(1 1/2”)
32 -50 mm
20 - 32 mm
Voor installatievoorbeelden, zie pagina 38.
Installeer het toilet altijd volgens de geldende regels van het desbetreende land. In sommige gebieden mag het toilet niet direct in het
water lozen!
• Bepaal de plaats waar het toilet moet komen.
Het toilet moet op een voldoende stevige en vlakke ondergrond
worden gemonteerd om te voorkomen dat puntbelastingen optreden en de toiletpot kan gaan scheuren.
Plaats eventueel een extra plaat multiplex onder het dek om de ondergrond te verstevigen.
• Plaats het toilet op de gewenste plaats.
• Bepaal de plaats voor de montagegaten. Gebruik hierbij het toilet
als boormal.
• Voer alle aansluitingen uit, zie 4.2 t.e.m. 4.6.
• Bevestig het toilet op het dek, zie 4.7.
4 Installatie
4.1 Algemeen
110136.03 3
vetus® Electric Marine Toilets TM series
G 3/4
G 3/4

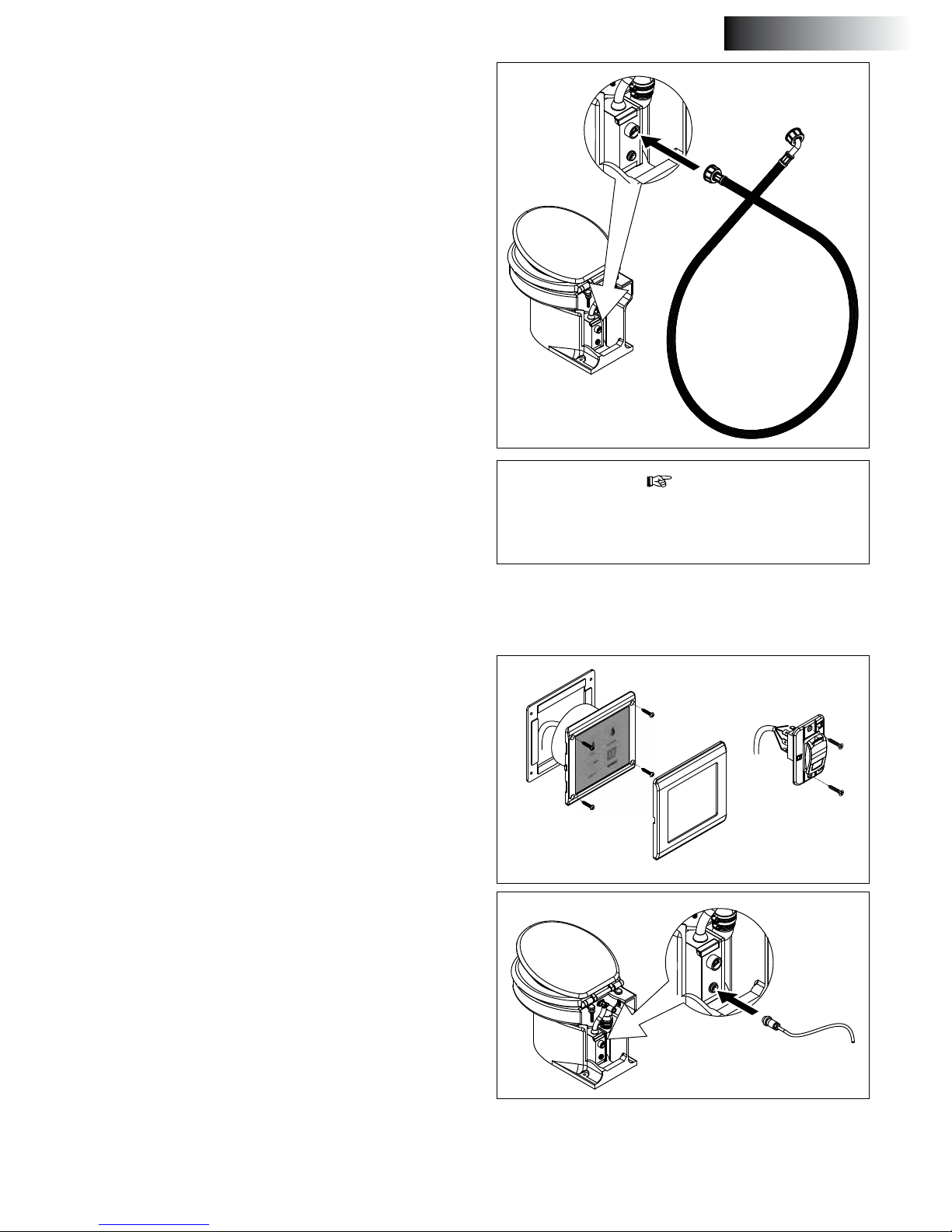

4.3 Watertoevoer
• Voorzie de watertoevoer van een kogelkraan (hoekstopkraan)
met een aansluiting van 3/4” uitwendig.
Zorg ervoor dat de kogelkraan (hoekstopkraan) bereikbaar blijft.
Indien reeds een waterdruksysteem aan boord geïnstalleerd is, kan
de toevoerslang op dit systeem worden aangesloten. De waterdruk
van dit systeem moet echter wel minimaal 1,5 bar zijn; dit is de minimale druk om een optimale spoeling te verkrijgen.
Wanneer de druk van het waterdruksysteem minder dan 1,5 bar is, of
wanneer buitenwater wordt gebruikt als spoelwater, installeer dan
een water toevoerpomp in de toevoerslang. De capaciteit van de water toevoerpomp dient minimaal 10 liter/minuut te zijn.
Wanneer buitenwater wordt gebruikt als spoelwater, zorg er dan
voor dat dit water zeer goed gelterd wordt.
Het toilet is voorzien van een aansluiting van 3/4”.
• Sluit de exibele watertoevoerslang aan op de kogelkraan van de
watertoevoer.
TMWBP TMWBS
Let op!
In iedere zwartwatertank worden door de faecaliën onaangename geuren geproduceerd. Door gebruik van zoutwater om het
toilet te spoelen neemt de stankvorming nog toe. De in het
zoute water aanwezige alg produceert n.l. ook onaangename
geuren.
4.4 Voorkomen van hevelen
Indien het toilet zich onder of minder dan 50 cm boven de waterlijn
bevindt, bestaat het gevaar dat water (toevoer) door de hevelwerking in het toilet kan terugstromen. Om dit hevelen te voorkomen
dient op het hoogste punt in de toevoer een beluchter geplaatst te
worden (zie installatievoorbeeld 1B).

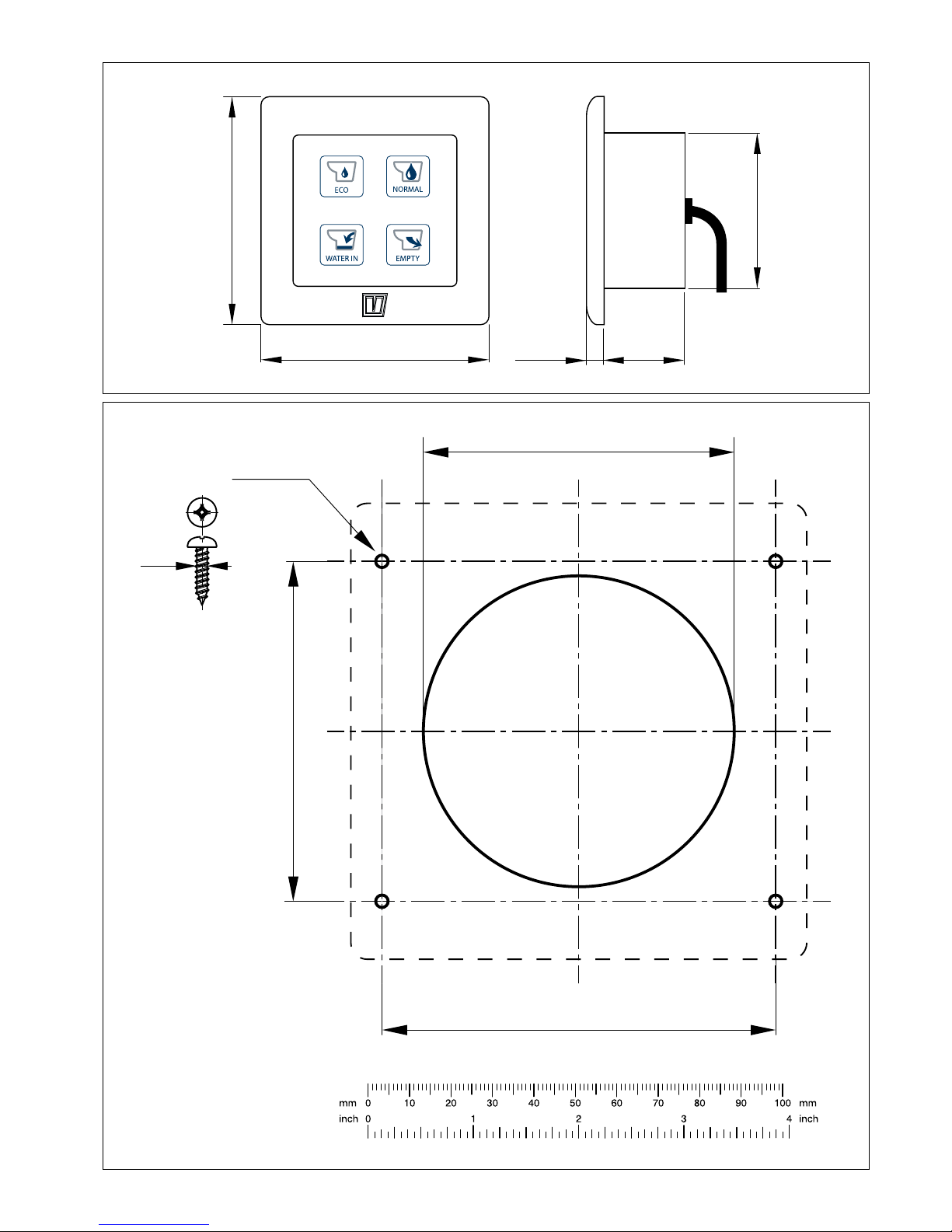

4.5 Bedieningspaneel of bedieningsschakelaar
TMWBP:
• Maak een gat in de wand voor het paneel; voor gatafmetingen zie
tekening bij ‘Hoofdafmetingen’
Monteer het paneel met de pakking in de wand.
TMWBS:
• Maak een gat in de wand voor de schakelaar; voor gatafmetingen
zie tekening bij ‘Hoofdafmetingen’
Monteer de schakelaar in de wand.
• Voer de kabel door het gat naar het toilet en verbind de kabel met
de aansluiting in het toilet.
• Klik de afwerkrand over het paneel. (Alleen bij TMWBP).
4.6 Elektrische installatie
• Controleer of de spanning, vermeld op het typeplaatje van de motor, overeenkomt met de boordspanning.
Gebruik accu’s met voldoende capaciteit om een correcte werking
van het toilet te verkrijgen.

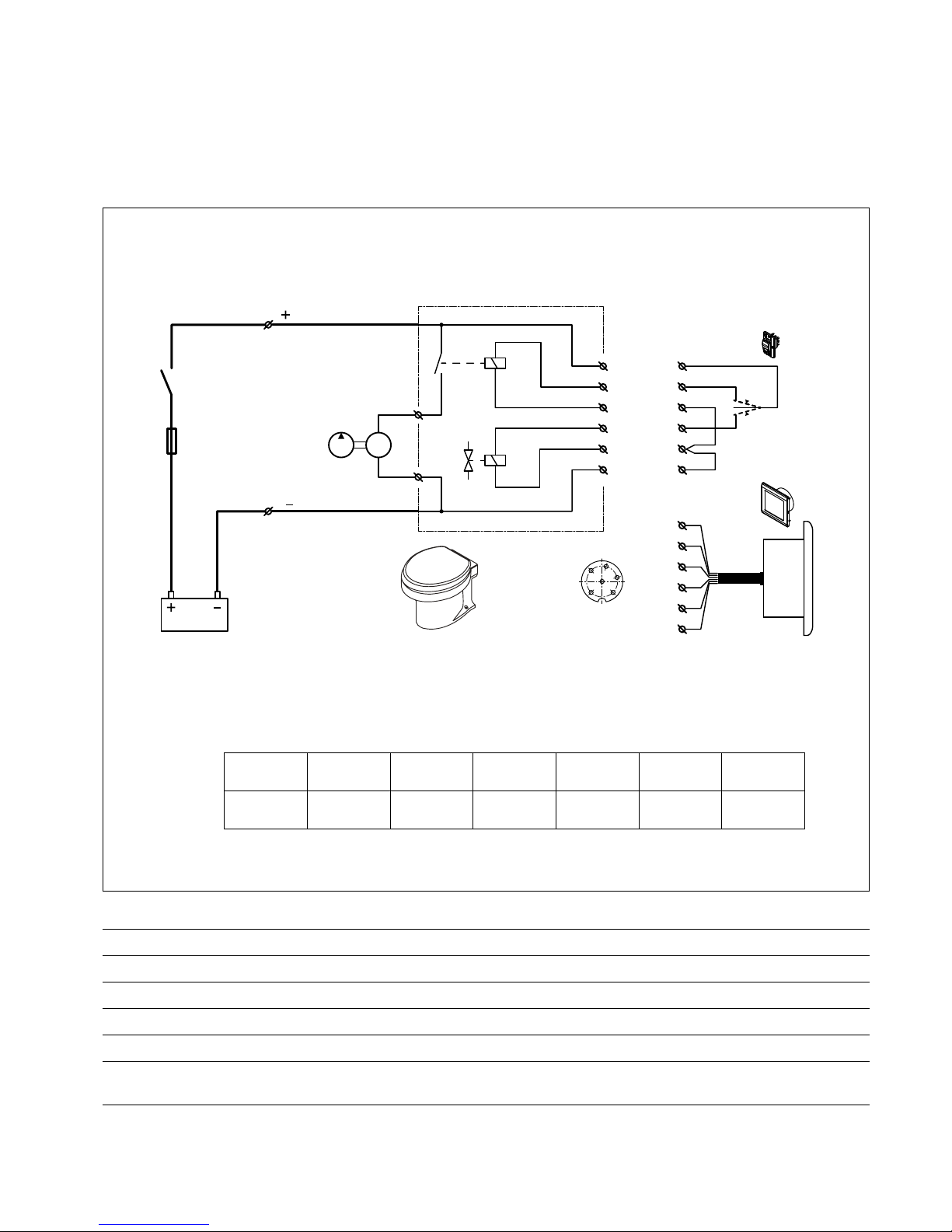

• Sluit de voedingsspanning aan zoals in het aansluitschema is
aangegeven. Neem in de plus (‘+’) draad een schakelaar en een
zekering op.
Pas draden toe met een minimale doorsnede van 6 mm
2
(bij 12 V)
of 4 mm
2
(bij 24 V).
NEDERLANDS
4 110136.03
vetus® Electric Marine Toilets TM series
4.8 Testen
• Schakel de accu-hoofdschakelaar in.
• Draai de kogelkraan in de toevoer helemaal open om een goede
spoeling te verkrijgen.
Vergeet niet een afsluiter in de afvoer te openen indien aanwezig.
TMWBS
• Druk op ‘ADD WATER’ tot het waterniveau halverwege de toiletpot is (circa
9 sec.).
ADD WATER
• Werp een aantal velletjes toiletpapier
in de toiletpot en druk op ‘PUMP OUT’
(circa 6 sec.) om het toilet leeg te pompen.
PUMP OUT
• Druk op ‘ADD WATER’ om de bodem
van de toiletpot met water te vullen
(circa 4 sec.).
De aangegeven tijden dienen als referentie om de juiste werking van het
toilet te controleren.
ADD WATER
• Controleer alle aansluitingen op dichtheid.
TMWBP
• Druk éénmaal op de ‘NORMAL’ drukknop, laat
hem los en kijk of de cyclus op de juiste wijze
wordt uitgevoerd.
• Werp een aantal velletjes toiletpapier in de toiletpot en voer nogmaals een spoeling door.
• Controleer alle aansluitingen op dichtheid.

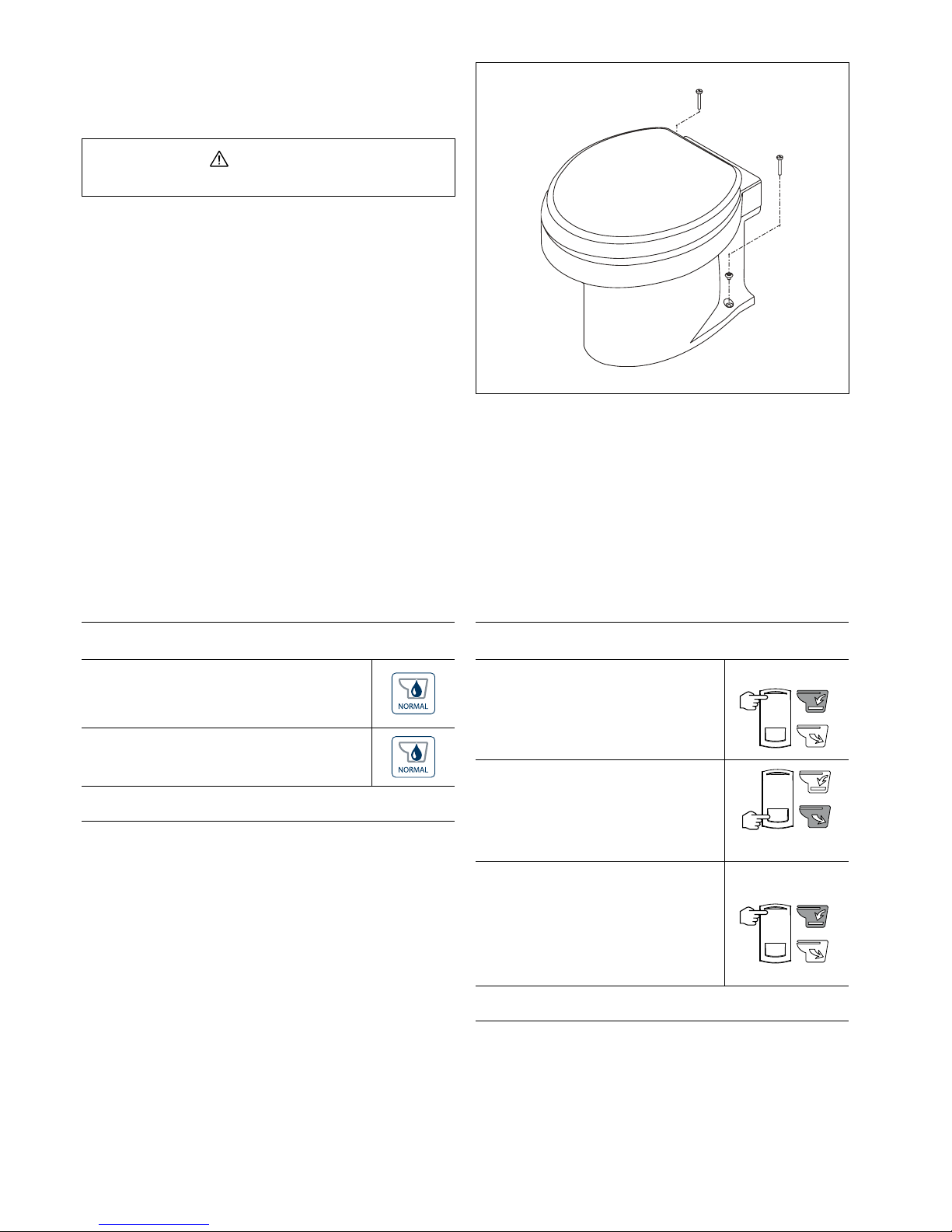

4.7 Bevestiging van het toilet op het dek
• Bevestig het toilet met de meegeleverde bevestigingsmiddelen.
WaarschuWing
Draai de schroeven niet te vast aan.
110136.03 5
vetus® Electric Marine Toilets TM series
5 Gebruik
• Schakel de accu-hoofdschakelaar in.
• Draai de kogelkraan in de toevoer helemaal open om een goede
spoeling te verkrijgen.
Vergeet niet een afsluiter in de afvoer te openen indien aanwezig.
TMWBS
Spoeling:
• Vul de toiletpot tot halverwege de
hoogte.
Tijdens het indrukken van de schakelaar
(ADD WATER) wordt het magneet ventiel
geopend om water de toiletpot in te laten stromen.
ADD WATER
• Pomp het toilet leeg.
Tijdens het indrukken van de schakelaar
(PUMP OUT) draait de motor; deze drijft
de messen en de pomp aan. De fecaliën
en het toiletpapier worden nu vermalen
en weggepompt.
PUMP OUT
• Vul de bodem van de toiletpot met
water.
ADD WATER
• Draai na het gebruik van het toilet de kogelkraan dicht.
• Sluit de afsluiter in de afvoer.
• Schakel de accu-hoofdschakelaar uit, indien U van boord gaat.
tip
Pomp bij ruw weer het toilet leeg!
TMWBP TMWBS
PUMP OUT
• Wanneer het toilet lange tijd niet gebruikt is, is het raadzaam enkele malen met schoon water te spoelen voordat het toilet weer
in gebruik wordt genomen.
Tijdens vorstperioden (winter) dient u de volgende maatregelen te
treen:
• Sluit de watertoevoer af (draai de afsluiter dicht).
• Pomp het toilet leeg. (‘EMPTY’ / ‘PUMP OUT’)
• Giet circa 2 liter antivries (bij voorkeur een biologisch afbreekbare
antivries) in de toiletpot.
• Tap de leidingen af.
WaarschuWing
Antivries kan giftig zijn. Loos antivries nooit in het buitenwater.

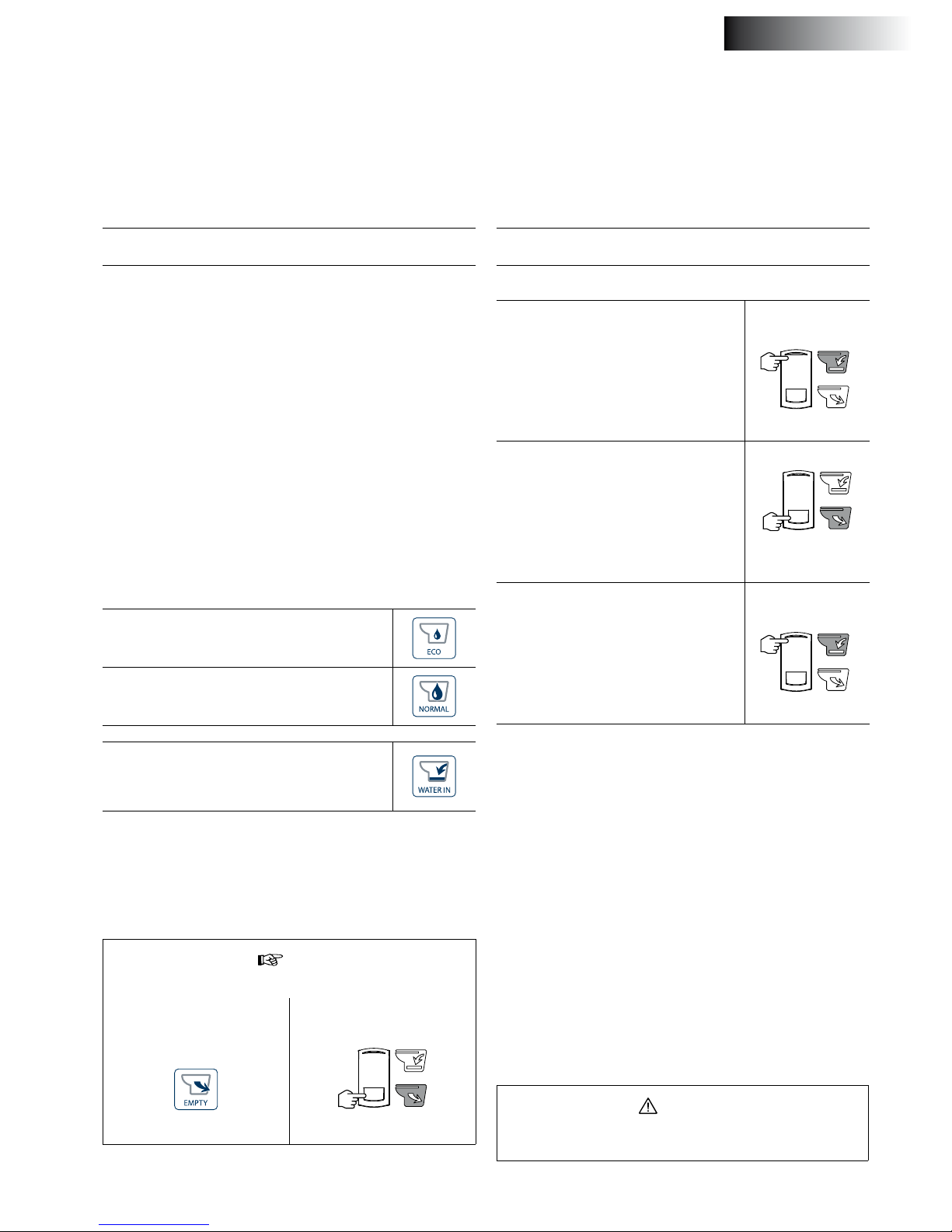

TMWBP
Er kan een korte of een lange spoeling worden uitgevoerd:
Toelichting:
Na het bedienen van een van de drukknoppen wordt de betreffende cyclus automatisch uitgevoerd.
Een cyclus bestaat uit:
- Een spoelfase:
Het magneetventiel laat gedurende een bepaalde tijd een hoe-
veelheid water door. Dit water stroomt de toiletpot in.
- Een maal/ pompfase:
De motor drijft de messen en de pomp aan. De faecaliën en het
toiletpapier worden nu vermalen en weggepompt.
De ‘ECO’ cyclus duurt ongeveer 10 seconden en de ‘NORMAL’ cyclus duurt ongeveer 20 seconden.
• Korte spoeling (1,2 liter): Druk op de ‘ECO’ drukknop.
• Lange spoeling (2,2 liter): Druk op de ‘NORMAL’
drukknop.
Tijdens het indrukken van de schakelaar (WATER
IN) wordt het magneet ventiel geopend om water
de toiletpot in te laten stromen.
NEDERLANDS
6 110136.03
vetus® Electric Marine Toilets TM series

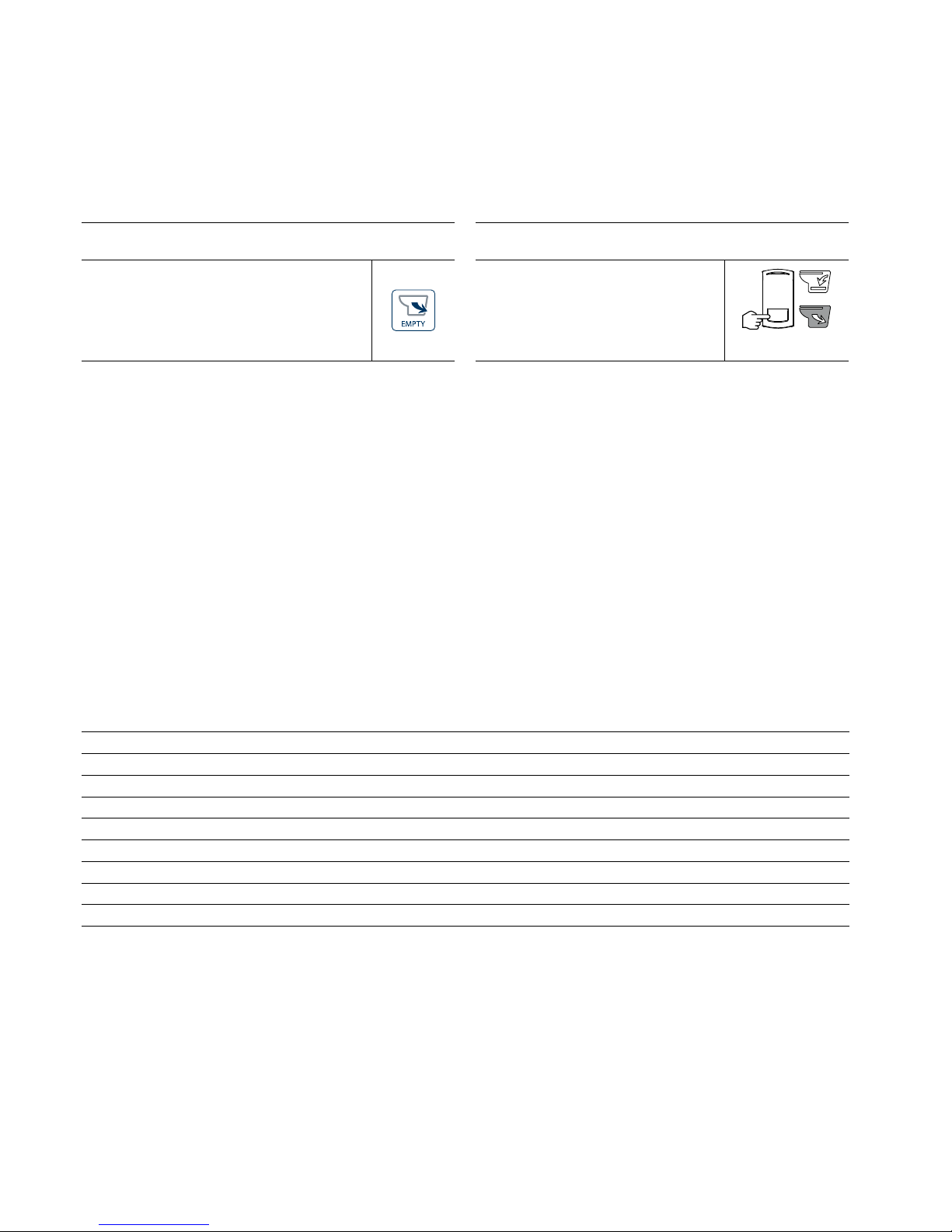

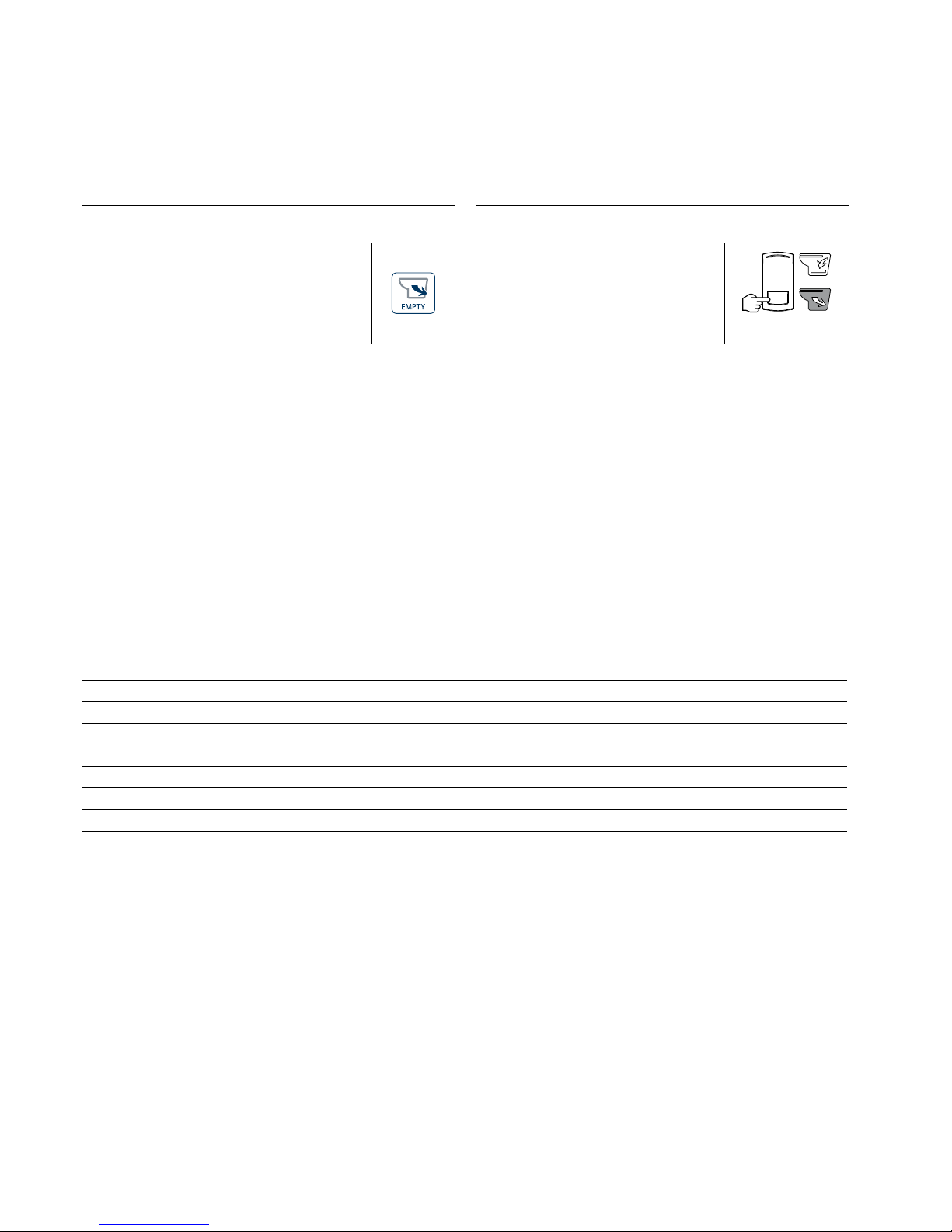

6 Onderhoud
Om het toilet te reinigen en de aanslag in het toilet te verwijderen
kunnen de traditionele toiletreinigers gebruikt worden.
Om kalkaanslag binnen het pompdeel te voorkomen dient de kalkaanslag geregeld te worden verwijderd. Handel als volgt:
• Sluit de watertoevoer af (draai de kogelkraan dicht).
TMWBP TMWBS
• Pomp het toilet leeg door op de toets ‘EMPTY’ te
drukken en deze ingedrukt te houden.
• Pomp het toilet leeg.
PUMP OUT
• Giet circa 1 liter azijn of ontkalker in de toiletpot. Laat dit enkele
uren inweken.
• Draai de kogelkraan weer open en voer meerdere cycli uit om de
toiletpot te spoelen en het restwater uit de pomp te verwijderen.
De frequentie van de ontkalking is afhankelijk van de hardheid van
het water. Ontkalk tenminste tweemaal per jaar.
Gebruik geen producten op basis van natrium (ontstoppers), of oplosmiddelen.
Indien zeewater wordt gebruikt als spoelwater, dient toch af en toe
met zoetwater te worden gespoeld om zoutafzetting tegen te gaan.
7 Technische gegevens
Spanning : 12 V 24 V
Stroom : 25 A 15 A
Maximale opvoerhoogte afvoerslang : 3 meter
Maximale lengte afvoerslang : 30 meter
Pompcapaciteit, bij een opvoerhoogte van 3 meter : 36 liter/min @ 12 V 43 liter/min @ 24 V
Maximale watertemperatuur : 35˚C
Geluidsniveau : 61 dBA
Bescherming : IP44
Gewicht : 18 kg
110136.03 7
vetus® Electric Marine Toilets TM series
8 Storingen
Zorg ervoor dat tijdens een eventuele reparatie de stroomtoevoer uitgeschakeld is.
Storing Mogelijke oorzaak Oplossing
(TMWBP) De motor draait en de cyclus
verloopt correct, maar het water in de
toiletpot wordt te langzaam of helemaal niet
afgezogen.
De afvoerleiding is verstopt. Ontkalk de afvoerleiding.
De afsluiter in de afvoer staat dicht. Open de afsluiter.
(TMWBP) De cyclus verloopt correct, maar
na elke cyclus blijft er een grote hoeveelheid
water in de toiletpot achter.
De afvoerleiding is verstopt. Ontkalk de afvoerleiding.
De afvoerhoogte is te groot. Wijzig de installatie.
(TMWBS) De motor draait maar het water in
de toiletpot wordt te langzaam of helemaal
niet afgezogen.
De afvoerleiding is verstopt. Ontkalk de afvoerleiding.
De afvoerhoogte is te groot. Wijzig de installatie.
De afsluiter in de afvoer staat dicht. Open de afsluiter.
De motor maakt een ‘ratelend’ geluid. Een hard voorwerp stoot tegen de draaiende
messen.
Verwijder het voorwerp.
Na het indrukken van de drukknop of de
schakelaar wordt de cyclus niet uitgevoerd.
Er is geen voedingsspanning aanwezig. Controleer hoofdschakelaar en zekering.
De verbinding van schakelaar naar toilet is
los.
Maak de verbinding in orde.
De schakelaar is defect. Vervang de schakelaar.
De cyclus begint, maar het water stroomt te
langzaam in de toiletpot.
Het lter van het magneetventiel is verstopt Reinig het lter
De waterdruk is te laag. Zorg voor een waterdruk van minimaal 1,5
bar.
De cyclus begint, maar er stroomt geen
water in de toiletpot.
De afsluiter van de watertoevoer staat niet
open.
Open de afsluiter.
Het magneetventiel is defect. Vervang het magneetventiel.
De waterdruk is te laag. Zorg voor een waterdruk van minimaal 1,5
bar.
NEDERLANDS
8 110136.03
vetus® Electric Marine Toilets TM series
1 Introduction
The Vetus ‘TM...’ toilets are marine toilets with an integrated pump
system. With correct installation and operation, these toilets function
like a normal toilet.
note!
These Vetus toilets may only be used for pumping and removal
of faeces and toilet paper.
These toilet are not suitable for pumping other objects such as
cotton wool pads, tampons, sanitary towels, condoms or hair, or
for pumping out uids like oil. This could cause damage!
tip
Make sure you always have a pair of rubber gloves on board for
cleaning and maintenance.
2 Safety
Ensure that the power supply is switched o during maintenance or
repairs.
Never put your hands in the hole in the toilet bowl. The blades are
not covered!
3 Included in the delivery
1 Closet (TM...), incl. set of fasteners
1 Toilet seat. incl. set of fasteners
2 Hose clamps
3 Reduction elbows
1 Water supply hose
1 Manual
The control panel (TMWBP) and the control switch (TMWBS) are
not included in the delivery of the toilet and must be ordered
separately.
4.2 Discharge
• Position the reducing piece (ø 19, ø 25 or ø 38 mm) in the discharge connection.
• Fix the reducing piece using the hose clamp.
• Fit the discharge hose (ø 19, ø 25 or ø 38 mm).
The reducing piece can be tted in any position so that the discharge
hose can be led to the left, right, or back as required.
For the discharge pipe use a 19, 25 or 38 mm internal diameter hose.
E.g. ‘Vetus impermeable “no smell” sanitary hose’.
Art. code:
SAHOSE19: Vetus impermeable “no smell” sanitary hose ø 19 mm,
SAHOSE25: Vetus impermeable “no smell” sanitary hose ø 25 mm,
SAHOSE38: Vetus impermeable “no smell” sanitary hose ø 38 mm
• Fix the outlet with clamps.
ø 19 mm
(3/4”)
ø 25 mm
(1”)
ø 38 mm
(1 1/2”)
32 -50 mm
20 - 32 mm
See Page 38 for installation examples.
Always install the toilet in accordance with the applicable regulations
of the country concerned. In some areas, it may not be permitted to
pump waste straight from the toilet into the water!
• Decide where the toilet is going to be.
It will need to be xed to a properly solid, at base to avoid point concentrated loading, which could cause the toilet bowl to crack.
If necessary t an extra sheet of multiplex under the oor to reinforce
it.
• Place the toilet in the position required.
• Determine the position of the tting holes. Use the toilet as a template for this.
• Make all the connections as described in sections 4.2 to 4.6.
• Secure the toilet to the deck as described in 4.7.
4 Installation
4.1 General
110136.03 9
vetus® Electric Marine Toilets TM series
G 3/4
G 3/4
4.3 Water supply
• Fit a ball valve with 3/4” external connection to the water supply
and make sure that this will always be accessible.
If there is already a pressurised water system on board the supply
hose can be connected to this system. The pressure must be at least
1.5 bar; (21 psi) this is the minimum pressure required to allow the
toilet to function properly.
If the water pressure system is less than 1.5 bar (21 psi) or if raw water
is to be used then a supply pump with capacity of at least 10 litres/
minute (2.2 Imp.Gal/min; 2.7 US Gal/min) must be tted in the water
supply pipe.
If raw water is to be used this must be properly ltered.
The toilet has a 3/4” connector.
• Connect the exible water supply hose to the ball valve on the
water supply.
TMWBP TMWBS
note!
Unpleasant smells caused by faeces will be produced in every
blackwater tank. The use of sea water for ushing will increase
the smell. The algae in sea water also produce unpleasant smells.
4.4 Prevention of siphoning
If the toilet is below or less than 50 cm(20”) above the waterline there
is a danger of water siphoning back into the toilet (supply pipe). An
air vent must be tted at the highest point in the supply pipe in order
to prevent siphoning (see the installation example 1B).
4.5 Control panel or control switch
TMWBP:
• Bore a hole in the wall for the panel. For the dimensions of this
hole, see the drawing under ‘Main Dimensions’.
Place the panel, with its packing, in the wall.
TMWBS:
• Bore a hole in the wall for the switch. For the dimensions of this
hole, see the drawing under ‘Main Dimensions’.
Place the switch in the wall.
• Feed the cable through the hole into the toilet and connect it to
the toilet’s connection.
• Click the nish frame into position over the panel (for TMWBP
model only).
4.6 Electrical installation
• Check that the voltage given on the type plate on the motor is the
same as the voltage on board.
Use batteries with sucient power to guarantee that the toilet
will work correctly.
• Connect the power supply as shown in the wiring diagram. Fit a
switch and a fuse in the (‘+’) wire.
Use wires with minimum cross section of 6 mm
2
(AWG10) (for
12V) or 4 mm2 (AWG12) (for 24 V).
ENGLISH
10 110136.03
vetus® Electric Marine Toilets TM series
4.8 Testing
• Switch on the main switch.
• Open the ball valve in the water supply pipe completely so that
there will be a sucient supply of water for ushing.
Do not forget to open the shut-o valve in the outlet (if present).
TMWBS
• Press ‘ADD WATER’ until the water level in the toilet bowl is about halfway
(about 9 sec).
ADD WATER
• Throw a few pieces of toilet paper in
the toilet bowl and press ‘PUMP OUT’
(about 6 sec) to pump the toilet empty.
PUMP OUT
• Press ‘ADD WATER’ to ll the bottom
of the toilet bowl with water (about 4
sec).
The times given can be used as reference times to check that the toilet is
working properly.
ADD WATER
• Check that there are no leaks at any of the connections.
TMWBP
• Press the ‘NORMAL’ button once and check
whether the cycle is carried out properly.
• Throw a few pieces of toilet paper into the bowl
and check the cycle again.
• Check that there are no leaks at any of the connections.
4.7 Fitting the toilet to the oor
• Attach the toilet using the fasteners supplied.
Warning
Do not overtighten.
110136.03 11
vetus® Electric Marine Toilets TM series
5 Use
• Switch on the main switch.
• Open the ball valve in the water supply pipe completely so that
there will be a sucient supply of water for ushing.
Do not forget to open the shut-o valve in the outlet (if present).
TMWBS
Flushing:
• Fill the toilet bowl to about halfway.
When the switch (ADD WATER) is pressed,
the magnetic valve is opened to allow
water to run into the toilet bowl.
ADD WATER
• Pump the toilet empty.
When the switch (PUMP OUT) is opened
the motor operates the knives and
the pump. Faeces and toilet paper are
ground up and pumped out.
PUMP OUT
• Fill the bottom of the toilet bowl with
water.
ADD WATER
• After using the toilet shut o the ball valve.
• Close the outlet’s shut-o valve.
• Switch o the main switch when leaving the ship.
tip
Pump the toilet empty when there is bad weather!
TMWBP TMWBS
PUMP OUT
• If the toilet has not been used for some time it is advisable to rinse
it with clean water a few times before using it.
The following precautions must be taken during periods of frost
(winter) :
• Shut o the water supply to the toilet.
• Pump the toilet empty. (‘EMPTY’ / ‘PUMP OUT’)
• Pour about 2 litres anti-freeze (preferably a biodegradable antifreeze) into the toilet bowl.
• Drain the pipes.
Warning
Anti-freeze can be toxic. Never ush anti-freeze away into the
outside water.
TMWBP
A short or long ush can be used.
Explanation:
The particular cycle chosen is carried out automatically after operating the appropriate button.
This cycle consists of:
- A ushing phase:
The magnetic valve allows a quantity of water to ow through
for a specied time. This water ows into the toilet bowl.
- A pumping phase:
The motor drives the pump blades. The faeces and toilet paper
are now ground up and pumped out.
The ‘ECO’ cycle takes about 10 seconds and the ‘NORMAL’ cycle
lasts about 20 seconds.
• Short ush (1.2 litres): Press the ‘ECO’ button.
• Long ush (2.2 litres): Press the ‘NORMAL’ button.
When the switch (WATER IN) is pressed, the magnetic valve is opened to allow water to run into the
toilet bowl
ENGLISH
12 110136.03
vetus® Electric Marine Toilets TM series
6 Maintenance
Traditional toilet cleaners can be used to clean the toilet and to remove scale.
In order to prevent scale deposits from building up in the pump
these must be removed regularly as follows:
• Shut o the water supply by closing the ball valve.
TMWBP TMWBS
• Pump the toilet empty by pressing the ‘EMPTY’
button and holding this in.
• Pump the toilet empty.
PUMP OUT
• Pour about 1 litre of vinegar or scale remover into the toilet bowl
and let it soak for some hours.
• Open the ball valve again and carry out several cycles in order to
ush the toilet bowl thoroughly and remove all the water used
from the pump.
How often the scale needs to be removed depends on the hardness
of the water, but it should be done at least twice a year.
Do not use products based on sodium (unblocking products) or solvents.
If seawater is used for ushing the toilet should be rinsed through
with fresh water every so often to prevent salt deposits from building up.
7 Technical details
Voltage : 12 V 24 V
Current : 25 A 15 A
Maximum vertical lift in discharge : 3 metres (10 ft)
Maximum hose length : 30 metres (100 ft)
Pump capacity at discharge height of 3 metres :
36 litres/min @ 12 V
(7.9 Imp. gallon/min, 9.5 US gallon/min)
43 litres/min @ 24 V
(9.5 Imp. gallon/min, 11.3 US gallon/min)
Maximum water temperature : 35˚C (95˚F)
Noise level : 61 dBA
Protection : IP44
Weight : 18 kg (40 lbs)
110136.03 13
vetus® Electric Marine Toilets TM series
8 Fault Tracing
Ensure that the power supply is switched o during repairs.
Fault Possible cause Solution
(TMWBP) The motor runs and the cycle
operates correctly, But the water is pumped
out very slowly, or not at all.
The discharge pipe is blocked. Descale the discharge pipe.
The outlet’s shut-o valve is closed. Open the shut-o valve.
(TMWBP) The cycle runs correctly but there
is a large quantity of water left behind in the
toilet after each cycle.
The discharge pipe is blocked. Descale the discharge pipe.
The discharge height is too great. Modify the installation.
(TMWBS) The motor runs but the water in
the toilet bowl is pumped out too slowly or
not at all.
The discharge pipe is blocked. Descale the discharge pipe.
The discharge height is too great. Modify the installation.
The outlet’s shut-o valve is closed. Open the shut-o valve.
The motor makes a rattling noise. Hard object hitting the revolving blades Remove object.
The cycle is not carried out when the button
or switch is pressed.
There is no power Check the main switch and fuse
There is no connection between the switch
and the toilet.
Repair the connection.
The switch is faulty. Replace the switch.
The cycle starts but water ows too slowly
into the bowl.
The magnetic valve lter is blocked. Clean the lter.
Water pressure too low. Ensure minimum water pressure is 1.5 bar
(24 psi).
Cycle starts but no water ows into the bowl. The water supply stopcock is turned o. Open the stopcock.
Faulty magnetic valve. Replace magnetic valve.
Water pressure too low. Ensure a minimum water pressure of 1.5 bar
(24 psi).
ENGLISH
14 110136.03
vetus® Electric Marine Toilets TM series
1 Einführung
Bei den Vetus-Toiletten des Typs TM... handelt es sich um Toiletten mit
einem integrierten Zermahlungssystem. Bei korrektem Einbau und
Gebrauch funktionieren diese Toiletten wie eine reguläre Toilette.
achtung!
Die Vetus-Toilette darf nur zum Zermahlen und Abführen von
Fäkalien und Toilettenpapier benutzt werden.
Die Toilette eignet sich nicht zum Zermahlen sonstiger Gegenstände wie Watte, Tampons, Monatsbinden, Kondomen und
Haaren oder dem Abpumpen von Flüssigkeiten wie Öl. Dies
könnte zu Schäden führen.
tipp
Stets darauf achten, ein Paar Gummihandschuhe für Reinigungsund Wartungsarbeiten an Bord mitzuführen.
2 Sicherheit
Es ist dafür zu sorgen, dass während Wartungsarbeiten oder einer
eventuellen Reparatur die Stromzufuhr ausgeschaltet ist.
Niemals die Hände in das Toilettenbecken stecken. Die Messer sind
nicht abgeschirmt!
3 Lieferumfang
1 Toilette (TM...), einschließlich Set Befestigungsmaterial
1 Toilettenbrille, einschließlich Set Befestigungsmaterial
2 Schlauchklemmen
3 Reduzierstücken
1 Wasserzufuhrschlauch
1 Handbuch
Das Bauteil mit den Bedienelementen (TMWBP) und der Bedien-
schalter (TMWBS) sind nicht im Lieferumfang der Toilette enthalten; diese müssen gesondert bestellt werden.
4.2 Ablass
• Das Reduzierstück (ø 19, ø 25 oder ø 38 mm) im Abussanschluss
anbringen.
• Das Reduzierstück mit der Schlauchklemme befestigen.
• Den Abussschlauch (ø 19, ø 25 oder ø 38 mm) montieren.
Das Reduzierstück kann in jeder Position montiert werden, sodass
der Abussschlauch nach links, rechts oder hinten geleitet werden
kann.
Als Abussleitung einen ø 19, ø 25 oder ø 38 mm Schlauch benutzen.
Zum Beispiel den geruchsfreien Vetus-Abwasserschlauch.
Art. Kode:
SAHOSE19: Geruchsfreien Vetus-Abwasserschlauch ø 19 mm,
SAHOSE25: Geruchsfreien Vetus-Abwasserschlauch ø 25 mm,
SAHOSE38: Geruchsfreien Vetus-Abwasserschlauch ø 38 mm
• Den Abuss mit den Klemmen befestigen.
ø 19 mm
(3/4”)
ø 25 mm
(1”)
ø 38 mm
(1 1/2”)
32 -50 mm
20 - 32 mm
Für Einbaubeispiele, siehe Seite 38.
Die Toilette immer gemäß den geltenden Regeln des betreenden
Landes einbauen. In manchen Gebieten darf die Toilette nicht direkt
ins Wasser abgelassen werden!
• Den Ort bestimmen, an dem die Toilette eingebaut werden soll.
Die Toilette muss immer auf einem entsprechend stabilen und achen Untergrund montiert werden, um zu vermeiden, dass Punktlasten auftreten und die Toilettenschüssel reißt.
Gegebenenfalls zur Verstärkung des Untergrunds eine zusätzliche
Sperrholzplatte unter dem Deck anbringen.
• Die Toilette an der gewünschten Stelle aufstellen.
• Die Stelle für die Montagelöcher ermitteln. Dabei die Toilette als
Bohrschablone benutzen.
• Alle Anschlüsse durchführen, siehe 4.2 bis 4.6.
• Die Toilette auf dem Deck befestigen, s. 4.7.
4 Einbau
4.1 Algemein
110136.03 15
vetus® Electric Marine Toilets TM series
G 3/4
G 3/4
4.3 Wasserversorgung
• Wasserversorgung mit einem Kugelhahn mit einem 3/4” Anschluss auswendig versehen.
Darauf achten, dass der Kugelhahn gut zugänglich ist.
Falls an Bord bereits ein Wasserdrucksystem installiert worden ist,
kann der Versorgungsschlauch an dieses System angeschlossen werden. Der Wasserdruck dieses Systems muss allerdings mindestens
1,5 bar betragen; dies ist der für eine optimale Spülung erforderliche
Mindestdruck.
Beträgt der Druck im Wasserdrucksystem weniger als 1,5 bar oder
wird Außenwasser als Spülwasser verwendet, so installieren Sie eine
Wasserversorgungspumpe in dem Versorgungsschlauch. Die Förderleistung der Wasserversorgungspumpe muss mindestens 10 Liter/
Min. betragen.
Wird Außenwasser zum Spülen verwendet, so ist dafür zu sorgen,
dass dieses Wasser sehr gut geltert wird.
Die Toilette ist mit einem 3/4” Anschluss ausgestattet.
• Flexiblen Wasserzufuhrschlauch an den Kugelhahn der Wasserzufuhr anschließen.
TMWBP TMWBS
achtung!
In jedem Fäkalientank werden durch die Fäkalien unangenehme
Gerüche erzeugt. Durch die Verwendung von Salzwasser zum
Spülen der Toilette wird die Geruchsbildung noch verstärkt,
da die im Salzwasser lebenden Algen ebenfalls unangenehme
Gerüche erzeuge
4.4 Verhinderung von Ausheben
Bendet sich die Toilette unter der Wasserlinie oder nicht mehr als
50 cm darüber, so besteht die Gefahr, dass Wasser (Zufuhr) durch die
Hebelwirkung innerhalb der Toilette zurückießen kann. Um diese
Hebelwirkung zu verhindern, muss am höchsten Punkt in der Zufuhr
ein Entlüfter angebracht werden (siehe Installationsbeispiel 1B).
4.5 Bedienungspaneel oder Bedienungsschalter
TMWBP:
• Für das Bedienungsschalter ein Loch in der Wand machen; für die
Lochmaße siehe Zeichnung unter „Hauptmaße“.
Montieren Sie das Bedienungspaneel mit der Dichtung in der
Wand.
TMWBS:
• Für den Bedienungsschalter ein Loch in der Wand machen; für die
Lochmaße siehe Zeichnung unter „Hauptmaße“.
Schalter an der Wand montieren.
• Das Kabel durch das Loch zur Toilette führen und mit dem Toilettenanschluss verbinden.
• Den Verarbeitungsring auf den Bedienungsschalter klicken. (Nur
bei TMWBP.)
4.6 Elektrische Installation
• Überprüfen, ob die auf der Typenplatte des Motors angegebene
Spannung mit der Bordspannung übereinstimmt.
Akkus mit ausreichender Kapazität verwenden, um ein ordnungsgemäßes Arbeiten der Toilette sicherzustellen.
• Versorgungsspannung anschließen, so wie auf dem Schaltplan
angegeben. In das Plus (‘+’) Kabel einen Schalter und eine Sicherung aufnehmen.
Kabel mit einem Mindestdurchschnitt von 6 mm
2
(bei 12 V) oder
4mm2 (bei 24 V) verwenden.
DEUTSCH
16 110136.03
vetus® Electric Marine Toilets TM series
4.8 Überprüfung
• Hauptschalter einschalten.
• Den Kugelhahn in der Zufuhr ganz aufdrehen, um eine gute Spülung zu erreichen.
Nicht vergessen, ein eventuell vorhandenes Absperrventil für den
Abuss zu önen.
TMWBS
• Auf „ADD WATER“ drücken, bis das
Wasserniveau die Mitte der Toilettenschüssel erreicht hat (circa 9 Sek.).
ADD WATER
• Etwas Toilettenpapier in die Toilettenschüssel werfen und auf „PUMP OUT“
(circa 6 Sek.) drücken, um die Toilette
leer zu pumpen.
PUMP OUT
• Auf „ADD WATER“ drücken, um den
Boden der Toilettenschüssel mit Wasser zu füllen (circa 4 Sek.).
Die angegebenen Zeiten sind Richtzeiten, um das ordnungsgemäße
Funktionieren der Toilette kontrollieren zu können.
ADD WATER
• Alle Anschlüsse auf Dichtheit überprüfen
TMWBP
• Einmal auf den Druck ‘NORMAL‘ knopf drücken,
dann loslassen und beobachten, ob der Zyklus
korrekt ausgeführt wird.
• Mehrere Blatt Toilettenpapier ins Toilettenbecken geben und erneut spülen.
• Alle Anschlüsse auf Dichtheit überprüfen.
4.7 Befestigung der Toilette am Deck
• Die Toilette mit dem mitgelieferten Befestigungsmaterial befestigen.
Warnung
Bitte nicht überdrehen (zu stark anziehen).
110136.03 17
vetus® Electric Marine Toilets TM series
5 Benutzung
• Hauptschalter einschalten.
• Den Kugelhahn in der Zufuhr ganz aufdrehen, um eine gute Spülung zu erreichen.
Nicht vergessen, ein eventuell vorhandenes Absperrventil für den
Abuss zu önen.
TMWBS
Spülung:
• Die Toilettenschüssel bis zur Hälfte
füllen.
Während des Eindrückens des Schalters
(ADD WATER) wird das Magnetventil geönet, um Wasser in die Toilettenschüssel strömen zu lassen.
ADD WATER
• Die Toilette leer pumpen.
Während des Eindrückens des Schal-
ters (PUMP OUT) läuft der Motor, der
die Klingen und die Pumpe antreibt.
Die Fäkalien und das Toilettenpapier
werden nun zermahlen und abgepumpt.
PUMP OUT
• Den Boden der Toilettenschüssel mit
Wasser füllen.
ADD WATER
• Nach Gebrauch der Toilette den Kugelhahn schließen.
• Absperrventil für den Abuss schließen.
• Beim verlassen des Bootes den Hauptschalter ausschalten.
tipp
Die Toilette bei rauem Wetter leer pumpen!
TMWBP TMWBS
PUMP OUT
• Wird die Toilette längere Zeit nicht benutzt, ist es ratsam, sie einige Male mit reinem Wasser zu spülen, bevor sie wieder in Gebrauch genommen wird.
Während Frostperioden (Winter) sind die folgenden Maßnahmen zu
treen:
• Wasserversorgung zudrehen (das Ventil schließen)
• Die Toilette leer pumpen. (‘EMPTY’ / ‘PUMP OUT’)
• etwa 2 Liter Frostschutzmittel (vorzugsweise ein biologisch abbaubares Frostschutzmittel) in das Toilettenbecken gießen
• Leitungen leer laufen lassen
Warnung
Frostschutzmittel kann giftig sein. Frostschutzmittel niemals
ins Außenwasser ablassen.
TMWBP
Es kann eine kurze oder eine lange Spülung durchgeführt werden:
Erläuterung:
Nach dem Bedienen einer der beiden Drucktasten wird der entsprechende Zyklus automatisch ausgeführt.
Dieser Zyklus besteht aus:
- Einer Spülphase:
Das Magnetventil lässt für eine bestimmte Dauer eine Wasser-
menge hindurch. Dieses Wasser strömt in die Toilettenschüssel.
- Eine Zermahl- u. Pumpphase:
Der Motor treibt die Klingen und die Pumpe an. Die Fäkalien
und das Toilettenpapier werden nun zermahlen und abgepumpt.
Der „ECO“-Zyklus hat eine Dauer von etwa 10 Sekunden und der
„NORMAL“-Zyklus hat eine Dauer von etwa 20 Sekunden.
• Kurze Spülung (1,2 Liter): Auf die ‘ECO’-Taste
drücken.
• Lange Spülung (2,2 Liter): Auf die ‘NORMAL’Taste drücken
Während des Eindrückens des Schalters (WATER IN)
wird das Magnetventil geönet, um Wasser in die
Toilettenschüssel strömen zu lassen.
DEUTSCH
18 110136.03
vetus® Electric Marine Toilets TM series
6 Wartung
Bei der Reinigung der Toilette und der Kalkablagerungen können
herkömmliche Reinigungsmittel verwendet werden.
Um Ablagerungen von Kalk im Pumpenteil zu vermeiden, müssen
die Kalbablagerungen regelmäßig entfernt werden. Dabei wie folgt
vorgehen:
• Die Wasserversorgung abdrehen (Kugelhahn schließen).
TMWBP TMWBS
• Auf die „EMPTY“ Taste drücken und die Taste gedrückt halten, um die Toilette leer zu pumpen.
• Die Toilette leer pumpen.
PUMP OUT
• Etwa 1 Liter Essig oder Entkalker in das Toilettenbecken geben.
Einige Stunden lang einwirken lassen.
• Kugelhahn wieder aufdrehen und mehrere Zyklen ausführen, um
das Toilettenbecken durchzuspülen und das Restwasser aus der
Pumpe zu entfernen.
Die Häugkeit der Entkalkung hängt vom Härtegrad des Wassers ab.
Wenigstens zweimal pro Jahr entkalken.
Verwenden Sie keine Produkte auf Basis von Natrium (Rohrfrei) oder
Lösungsmittel.
Falls mit Meerwasser gespült werden soll, muss dennoch ab und zu
mit Süßwasser gespült werden, damit sich kein Salz ablagern kann.
7 Technische Daten
Spannung : 12 V 24 V
Stromleistung : 25 A 15 A
Maximale Förderhöhe Ablassschlauch : 3 Meter
Maximale Länge Abussschlauch : 30 Meter
Pumpkapazität bei einer Förderhöhe von 3 Metern : 36 Liter/min @ 12 V 43 Liter/min @ 24 V
Maximale Wassertemperatur : 35˚C
Schallpegel : 61 dBA
Sicherung : IP44
Gewicht : 18 kg
110136.03 19
vetus® Electric Marine Toilets TM series
8 Störungen
Dafür sorgen, dass während einer eventuellen Reparatur die Stromzufuhr ausgeschaltet ist.
Störung Mögliche Ursache Behebung
(TMWBP) Der Motor läuft und der Zyklus
verläuft korrekt, aber das Wasser in der
WC-Schüssel wird zu langsam oder gar nicht
abgesaugt.
Die Zufuhrleitung ist verstopft. Die Zufuhrleitung entkalken.
Das Absperrventil für den Abuss ist geschlossen.
Das Absperrventil önen.
(TMWBP) Der Zyklus wird ordnungsgemäß
durchlaufen, aber nach jedem Zyklus bleibt
viel Wasser im Toilettenbecken zurück.
Die Zufuhrleitung ist verstopft. Die Zufuhrleitung entkalken.
Die Abusshöhe ist zu hoch. Die Einbauweise ändern.
(TMWBS) Der Motor läuft, aber das Wasser in
der Toilettenschüssel wird zu langsam oder
gar nicht abgesaugt.
Die Zufuhrleitung ist verstopft. Die Zufuhrleitung entkalken.
Die Abusshöhe ist zu hoch. Die Einbauweise ändern.
Das Absperrventil für den Abuss ist geschlossen.
Das Absperrventil önen.
Der Motor ‘rasselt’. Ein harter Gegenstand stößt gegen die
Drehklingen .
Den Gegenstand entfernen.
Nach dem Drücken der Drucktaste oder
Schalter wird der Zyklus nicht durchgeführt.
Es liegt keine Netzspannung vor. Hauptschalter und Sicherung kontrollieren.
Die Verbindung des Schalters zur Toilette ist
lose.
Die Verbindung in Ordnung bringen.
Der Schalter ist defekt. Den Schalter ersetzen.
Der Zyklus wird in Gang gesetzt, aber das
Wasser strömt zu langsam in die WC-Schüssel.
Der Filter des Magnetventils ist verstopft. Den Filter reinigen.
Der Wasserdruck ist zu niedrig. Dafür sorgen, dass ein Wasserdruck von
mindestens 1,5 bar vorhanden ist.
Der Zyklus wird in Gang gesetzt, aber es
strömt kein Wasser in die WC-Schüssel.
Das Absperrventil der Wasserzufuhr ist nicht
oen.
Das Absperrventil önen.
Das Magnetventil ist defekt. Das Magnetventil austauschen.
Der Wasserdruck ist zu niedrig. Dafür sorgen, dass ein Wasserdruck von
mindestens 1,5 bar vorhanden ist.
DEUTSCH
20 110136.03
vetus® Electric Marine Toilets TM series
1 Introduction
Les toilettes Vetus TM.. comportent un système de broyage intégré.
Lors d’une installation et d’un emploi corrects, ces toilettes fonctionnent comme les toilettes habituelles.
attention!
Utiliser les toilettes Vetus uniquement pour le broyage et l’évacuation de matières fécales et de papier hygiénique.
Les toilettes ne conviennent pas pour le broyage d’objets tels
que ouate, tampons, serviettes hygiéniques, préservatifs et cheveux, ou pour l’évacuation de liquides telles que l’huile. Il peut
en résulter des dommages !
conseiL
Veiller à toujours avoir des gants en caoutchouc à bord pour les
travaux de nettoyage et de maintenance.
2 Sécurité
Veiller à débrancher l’alimentation en courant pendant l’entretien ou
des réparations éventuelles.
Ne jamais introduire les mains dans l’orice du pot. Les lames ne sont
pas protégées !
3 Contenu de l’emballage
1 WC (TM...), y compris les kit de xation
1 Lunette de WC, y compris les kit de xation
2 Pinces pour tuyau souple
3 Réducteurs
1 Tuyau d’alimentation d’eau
1 Manuel
Le tableau de commande (TMWBP) ou l’interrupteur de com-
mande (TMWBS) n’est pas compris dans la livraison des toilettes,
mais doit être commandé séparément.
4.2 Évacuation
• Placer la réduction (ø 19, ø 25 ou ø 38 mm) dans le raccord d’évacuation.
• Fixer la réduction à l’aide d’un collier de serrage.
• Installer le tuyau d’évacuation (ø 19, ø 25 ou ø 38 mm).
La réduction peut être montée dans n’importe quelle position de
sorte que le tuyau d’évacuation puisse être dirigé à gauche, à droite
ou arrière.
Comme conduite d’évacuation prendre un tuyau de ø 19, ø 25 ou
ø 38 mm .
Par exemple le ‘tuyau anti-odeurs pour eaux usées de Vetus’.
Code d’art.:
SAHOSE19: Tuyau anti-odeurs pour eaux usées de Vetus ø 19 mm,
SAHOSE25: Tuyau anti-odeurs pour eaux usées de Vetus ø 25 mm,
SAHOSE38: Tuyau anti-odeurs pour eaux usées de Vetus ø 38 mm
• Fixer l’évacuation avec les pinces.
ø 19 mm
(3/4”)
ø 25 mm
(1”)
ø 38 mm
(1 1/2”)
32 -50 mm
20 - 32 mm
Exemples d’installation, voir page 38.
Installer les toilettes en respectant toujours la réglementation en
vigueur dans le pays concerné. Dans certaines régions, il est interdit
d’évacuer le contenu des toilettes directement dans l’eau-!
• Dénir l’emplacement où les toilettes doivent être posées.
Toujours monter les toilettes sur une base susamment solide et
plane pour empêcher l’apparition de tensions pouvant entraîner une
ssure de la cuvette..
Placer éventuellement un panneau supplémentaire en contreplaqué
sous le pont pour renforcer la base.
• Placer les toilettes à l’emplacement souhaité.
• Déterminer l’emplacement des trous de montage. Utiliser à cette
n les toilettes comme gabarit de forage.
• Eectuer tous les raccords, voir 4.2 jusque 4.6. inclus.
• Fixer les toilettes sur le revêtement, voir 4.7.
4 Installation
4.1 Généralités
110136.03 21
vetus® Electric Marine Toilets TM series
G 3/4
G 3/4
4.3 Arrivée d’eau
• Équiper l’arrivée d’eau d’un robinet à boule avec un raccordement
3/4” extérieur.
Veiller à ce que le robinet à boule reste accessible.
Si un système de pression d’eau a déjà été installé à bord, on peut
raccorder le tuyau d’arrivée d’eau à ce système. La pression d’eau de
ce système doit cependant atteindre au minimum 1,5 bar, ce qui correspond à la pression minimale nécessaire pour un rinçage optimal
des toilettes.
Si la pression du système est inférieure à 1,5 bar, ou si l’on utilise de
l’eau extérieure pour le rinçage, installer une pompe d’alimentation
d’eau dans le tuyau d’arrivée. Le débit de cette pompe doit atteindre
au minimum 10 litres/minute.
Si l’on utilise de l’eau extérieure comme eau de rinçage, veiller à ce
que cette eau soit soigneusement ltrée.
Le WC est doté d’un raccord de 3/4”.
• Raccorder le tuyau d’alimentation d’eau au robinet à boule de
l’amenée d’eau.
TMWBP TMWBS
attention!
Les matières fécales entraînent la formation d’odeurs désagréables dans les réservoirs pour eaux noires, à laquelle contri-
bue encore l’utilisation d’eau salée pour le rinçage des toilettes. L’algue présente dans l’eau salée forme elle aussi des
odeurs désagréables.
4.4 Éviter l’eet de siphon
Si les toilettes sont placées en dessous ou moins de 50 cm au-dessus de la ligne de ottaison, l’eau (d’arrivée) risque de refouler dans
la cuvette. Pour éviter cet eet de siphon, placer un dispositif antisiphon au point le plus élevé de l’arrivée d’eau (voir exemple d’installation 1B).
4.5 Tableau de commande ou interrupteur de com-
mande
TMWBP:
• Faire un trou dans la paroi pour le panneau ; pour les dimensions
du trou, voir l’illustration au chapitre « Dimensions principales ».
Monter le panneau avec la garniture dans la paroi.
TMWBS:
• Faire un trou dans la paroi pour l’interrupteur : pour les dimensions
du trou, voir l’illustration au chapitre « Dimensions principales »
Monter l’interrupteur dans la paroi.
• Faire passer le câble dans le trou et l’amener jusqu’aux toilettes. Le
xer au raccordement de ceux-ci.
• Poser le bord de nition par-dessus le panneau en veillant à ce
qu’un « clic » se fasse entendre. (Uniquement pour TMWBP).
4.6 Installation électrique
• Contrôler que la tension indiquée sur la plaque signalétique du
moteur correspond à la tension de bord.
Utiliser des batteries ayant une capacité susante pour assurer un
fonctionnement correct des toilettes.
• Raccorder la tension d’alimentation comme indiqué sur le schéma
de câblage. Prévoir un interrupteur et un fusible sur le l positif
(‘+’).
Utiliser des ls qui ont une section minimale de 6 mm2 (pour 12 V)
ou de 4 mm2 (pour 24 V).
FRANÇAIS
22 110136.03
vetus® Electric Marine Toilets TM series
4.8 Essais
• Mettre sous tension l’interrupteur général.
• Ouvrir complètement le robinet à boule de l’arrivée d’eau pour
assurer un bon rinçage de la cuvette.
Si disponible, ne pas oublier d’ouvrir la vanne de l’évacuation.
TMWBS
• Appuyez sur ‘ADD WATER’ jusqu’à ce
que le niveau d’eau dans la cuvette
du W.-C. arrive à mi-hauteur (environ
9 sec.).
ADD WATER
• Jetez plusieurs feuilles de papier hygiénique dans la cuvette et appuyer
sur ‘PUMP OUT’ (environ 6 sec.) pour
vider le W.-C.
PUMP OUT
• Appuyez sur ‘ADD WATER’ pour remplir d’eau le fond de la cuvette (environ 4 sec.).
Les durées indiquées servent de référence pour la vérication du bon fonctionnement du W.-C.
ADD WATER
• Contrôler l’étanchéité de tous les raccordements.
TMWBP
• Appuyer une fois sur le bouton ‘NORMAL‘ , puis
le relâcher et contrôler que le cycle est correctement exécuté.
• Jeter quelques feuilles de papier hygiénique
dans la cuvette et rincer encore une fois.
• Contrôler l’étanchéité de tous les raccordements.
4.7 Fixation des toilettes sur le pont
• Fixer le WC à l’aide des xations fournies.
avertissement
Ne pas serrer excessivement.
110136.03 23
vetus® Electric Marine Toilets TM series
5 Utilisation
• Mettre sous tension l’interrupteur général.
• Ouvrir complètement le robinet à boule de l’arrivée d’eau pour
assurer un bon rinçage de la cuvette.
Si disponible, ne pas oublier d’ouvrir la vanne de l’évacuation.
TMWBS
Rinçage:
• Remplissez la cuvette du W.-C. jusqu’à
mi-hauteur.
Lorsque l’on appuie sur l’interrupteur
(ADD WATER), la valve magnétique
s’ouvre pour permettre à l’eau de couler
dans la cuvette.
ADD WATER
• Videz le W.-C.
Lorsque l’on appuie sur l’interrupteur
(PUMP OUT), le moteur tourne et actionne les lames et la pompe. Les matières fécales et le papier hygiénique sont
alors broyés et pompés.
PUMP OUT
• Remplissez d’eau le fond de la cuvette.
ADD WATER
• Fermer le robinet à boule après avoir utilisé les toilettes.
• Fermer la vanne de l’évacuation.
• Couper l’interrupteur général en quitant le bateau.
conseiL
Par gros temps, videz le W.-C. !
TMWBP TMWBS
PUMP OUT
• Si les toilettes n’ont pas été utilisées pendant une longue période,
il est conseillé de les rincer plusieurs fois avec de l’eau propre
avant de les réutiliser.
• Pendant les périodes de gel (hiver), prendre les mesures suivantes:
• Fermer l’arrivée d’eau (fermer le robinet).
• Videz le W.-C. (‘EMPTY’ / ‘PUMP OUT’)
• Verser environ 2 litres d’antigel (utiliser de préférence un antigel
biodégradable) dans la cuvette.
• Purger les conduites.
avertissement
Les antigels peuvent être toxiques. Ne jamais déverser de l’antigel dans l’eau extérieure.
TMWBP
Il est possible de choisir entre un rinçage court ou long :
Explications:
Le cycle choisi est exécuté automatiquement en appuyant sur un
bouton poussoir.
Le cycle comporte-:
- Une phase de rinçage:
La valve magnétique laisse passer une certaine quantité d’eau
pendant un temps déterminé. Cette eau rince la cuvette.
- Une phase de broyage/ pompage:
Le moteur actionne les lames et la pompe. Les matières fécales
et le papier hygiénique sont broyés et pompés.
Le cycle « ECO » dure une dizaine de secondes et le cycle « NORMAL
» dure une vingtaine de secondes.
• Cycle de rinçage court (1,2 litre) : Appuyer sur la
touche ‘ECO’.
• Cycle de rinçage long (2,2 litres) : Appuyer sur la
touche ‘NORMAL’.
Lorsque l’on appuie sur l’interrupteur (WATER IN), la
valve magnétique s’ouvre pour permettre à l’eau de
couler dans la cuvette.
FRANÇAIS
24 110136.03
vetus® Electric Marine Toilets TM series
6 Entretien
Le nettoyage des toilettes et l’élimination des dépôts calcaires dans
la cuvette peuvent être eectués avec les détergents pour toilettes
habituels.
Pour éviter la formation de dépôts calcaires dans la pompe, détartrer
régulièrement en procédant comme suit :
• Fermer l’arrivée d’eau (fermer le robinet à boule).
TMWBP TMWBS
• Pour vidanger toute l’eau du WC maintenir enfoncée la touche ‘EMPTY’.
• Videz le W.-C.
PUMP OUT
• Verser environ 1 litre de vinaigre ou de détartrant dans la cuvette.
Laisser agir pendant quelques heures.
• Ouvrir le robinet à boule et exécuter plusieurs cycles pour rincer la
cuvette et éliminer l’eau résiduelle de la pompe.
La fréquence de détartrage dépend de la dureté de l’eau. Détartrer au
moins deux fois par an.
Ne pas utiliser de produit à base de soude (produits à déboucher),
ou de solvants.
Si l’on utilise de l’eau de mer pour rincer, utiliser de temps en temps
de l’eau douce pour éviter la formation de dépôts de sel.
7 Spécications techniques
Tension : 12 V 24 V
Courant : 25 A 15 A
Hauteur de refoulement maximale du tuyau d’évacuation : 3 mètres
Longueur maximale du tuyau d’évacuation : 30 mètres
Capacité de pompage, pour une hauteur de refoulement de 3 mètres : 36 litres/min.@12 V 43 litres/min.@24 V
Température de l’eau maximale : 35˚C
Niveau sonore : 61 dBA
Protection : IP44
Poids : 18 kg
110136.03 25
vetus® Electric Marine Toilets TM series
8 Recherche de pannes
Veiller toujours à débrancher l’alimentation en courant lors de réparations éventuelles.
Panne Cause probable Solution
(TMWBP) Le moteur tourne et le cycle se
déroule correctement, mais l’eau dans la
cuvette est aspirée trop lentement ou n’est
pas aspirée.
La conduite d’écoulement est bouchée. Détartrer la conduite d’écoulement.
La vanne de l’évacuation est fermée. Ouvrir la vanne.
(TMWBP) Le cycle se déroule correctement
mais il reste une grande quantité d’eau dans
la cuvette à la n de chaque cycle.
La conduite d’écoulement est bouchée. Détartrer la conduite d’écoulement.
La hauteur d’écoulement est trop grande. Modier l’installation.
(TMWBS) Le moteur tourne mais l’eau n’est
pas évacuée (ou trop lentement) de la
cuvette.
La conduite d’écoulement est bouchée. Détartrer la conduite d’écoulement.
La hauteur d’écoulement est trop grande. Modier l’installation.
La vanne de l’évacuation est fermée. Ouvrir la vanne.
Le moteur fait un bruit de crécelle. Un objet cogne contre les lames. Enlever l’objet.
Le cycle n’est pas eectué lorsque l'on
appuie sur le bouton ou l’interrupteur.
Il n’y a pas de tension d’alimentation. Contrôler l’interrupteur principal et le
fusible.
La connexion entre l’interrupteur et le W.-C.
est défectueuse.
Réparez la connexion.
L’interrupteur est défectueux. Remplacez l’interrupteur.
Le cycle commence, mais l’eau est versée
trop lentement dans la cuvette.
Le ltre de la valve magnétique est bouché. Nettoyer le ltre.
La pression d’eau est trop basse. Veiller à ce que la pression atteigne au
moins 1,5 bar.
Le cycle commence, mais l’eau n’est pas
versée dans la cuvette.
Le robinet d’amenée d’eau est fermé. Ouvrir le robinet.
La valve magnétique est défectueuse. Remplacer la valve.
La pression d’eau est trop basse. Veiller à ce que la pression atteigne au
moins 1,5 bar.
FRANÇAIS
26 110136.03
vetus® Electric Marine Toilets TM series
1 Introducción
Los inodoros Vetus TM... son inodoros con un sistema pulverizador
incorporado. A condición de una instalación y un uso correctos, estos
inodoros funcionan como un inodoro normal y corriente.
¡atención!
El inodoro Vetus únicamente se puede utilizar para pulverizar y
vaciar heces y papel higiénico.
El inodoro no es apto para pulverizar objetos ajenos como algodones, tampones, compresas, preservativos y pelos, ni para
bombear líquidos como aceite. ¡Los mismos pudieran causar
averías!!
¡consejo!
Asegúrese de tener siempre un par de guantes de goma a bordo
para limpieza y mantenimiento.
2 Seguridad
Asegure de desconectar la alimentación eléctrica durante el mantenimiento o en el caso de una eventual reparación.
No meta nunca las manos en el hueco de la taza del inodoro. ¡Las
cuchillas están descubiertas!
3 Contenido de entrega
1 Inodoro (TM...), incluso artículos para jar
1 Tapa del inodoro, incluso artículos para jar
2 Abrazaderas de manguera
3 Piezas reductora
1 Manguera exible de alimentación
1 Manual
El panel de control (TMWBP) o el interruptor de control (TMWBS)
no están incluidos en los artículos suministrados con el inodoro y
deben encargarse por separado.
4.2 Desagüe
• Coloque la pieza reductora (ø 19, ø 25 o ø 38 mm) en la conexión
de salida.
• Fije la pieza reductora mediante la abrazadera de manguera.
• Coloque el tubo de salida (ø 19, ø 25 o ø 38 mm).
La pieza reductora se puede colocar en cualquier posición de modo
que el tubo de salida pueda llevarse a la izquierda, derecha o con
espalda en caso necesario.
Use como tubería de desagüe una manguera con ø de 19, ø de 25 o
ø de 38 mm.
Por ejemplo, una ‘manguera de desagüe antiolores de Vetus.
Código de art.:
SAHOSE19: Manguera de desagüe antiolores de Vetus ø 19 mm,
SAHOSE25: Manguera de desagüe antiolores de Vetus ø 25 mm,
SAHOSE38: Manguera de desagüe antiolores de Vetus ø 38 mm
• Fije el desagüe por medio de las abrazaderas.
ø 19 mm
(3/4”)
ø 25 mm
(1”)
ø 38 mm
(1 1/2”)
32 -50 mm
20 - 32 mm
Para ejemplos de instalación, véase la página 38.
Instale el inodoro siempre de acuerdo con las normas del país en
cuestión. ¡En algunas zonas los inodoros no pueden descargar directamente en el agua!
• Decida dónde colocará el inodoro.
Será necesario jarlo a una base sucientemente sólida y plana para
evitar cargas puntuales que podrían hacer que el inodoro se quebrara.
En su caso, instale una placa de madera multilaminada adicional debajo de la cubierta para reforzar la base.
• Coloque el inodoro en el lugar deseado.
• Determine el lugar de los oricios de montaje, utilizando el inodoro como plantilla de perforación.
• Realice todas las conexiones tal como se detalla en las secciones
4.2 a 4.6.
• Asegure el inodoro en el suelo tal como se indica en la sección
4.7
4 Instalación
4.1 Generalidades
110136.03 27
vetus® Electric Marine Toilets TM series
G 3/4
G 3/4
4.3 Alimentación de agua
• Asegure que la tubería de agua tenga un tapón esférico con una
conexión de 3/4” de pulgada para uso externo.
Asegure que el tapón esférico quede de fácil acceso.
Si ya se cuenta con un sistema de presión hidrostática del agua a bordo, se puede conectar la manguera de alimentación a este sistema.
La presión hidrostática del agua de este sistema debe ser mínimo de
1.5 bar - mínima presión para obtener un vaciado óptimo -.
Cuando la presión del sistema hidrostático del agua es menor que 1.5
bar, o cuando se usa agua exterior para el vaciado, se deberá instalar
una bomba de agua en la manguera de alimentación. La capacidad
de la bomba de agua deberá ser de mínimo 10 litros por minuto.
Cuando se use agua exterior para el vaciado, se debe asegurar que el
agua disponga de muy buena ltración.
El inodoro está provisto de una conexión de 3/4” de pulgada.
• Conecte la manguera exible de alimentación en el tapón esférico
de la alimentación de agua.
TMWBP TMWBS
¡atención!
En cada tanque de aguas negras las heces producen olores desagradables. Si se enjuaga el inodoro con agua salada, los males
olores aumentarán aún más, puesto que las algas presentes
en agua salada, por su parte, también producen olores desa-
gradables.
4.4 Prevención de sifoneo
Si el inodoro se encuentra localizado por debajo de o a menos de 50
cm sobre la línea de otación, se puede presentar reujo de agua (en
la alimentación) en el inodoro por sifoneo. Para evitar este sifoneo, se
debe colocar un aireador en el punto más alto de la alimentación (ver
ejemplo de instalación 1B).
4.5 Panel de control o interruptor de control
TMWBP:
• Realice un oricio en la pared para el panel. Para las dimensiones
de dicho oricio, consulte la imagen en “Dimensiones principales”.
Coloque el panel, con su carcasa, en la pared.
TMWBS:
• Realice un oricio en la pared para el interruptor. Para las dimensiones de dicho oricio, consulte la imagen en “Dimensiones principales”.
Coloque el interruptor en la pared.
• Introduzca el cable por el oricio al inodoro y conéctelo a la conexión del mismo.
• Encaje el marco de acabado sobre el panel (sólo para el modelo
TMWBP).
4.6 Instalación eléctrica
• Asegure que la tensión, indicada en la placa del motor, sea igual a
la tensión a bordo.
Haga uso de baterías con la capacidad adecuada para obtener un
buen funcionamiento del inodoro.
• Conecte las tensiones de alimentación como se indica en el esquema de conexiones. Conecte en el cable (‘+’) un interruptor y
un fusible.
Utilice cables cuyo diámetro es mínimo de 6 mm
2
(para 12 V) o
4mm
2
(para 24 V).
ESPAÑOL
28 110136.03
vetus® Electric Marine Toilets TM series
4.8 Ensayo
• Connectar el interruptor principal.
• Gire el tapón esférico teniendo la alimentación completamente
abierta para obtener un buen vaciado.
No olvide abrir la válvula de cierre en la salida (de haberla).
TMWBS
• Pulse “ADD WATER” (añadir agua) hasta que el nivel del agua en la taza del
inodoro esté a la mitad (unos 9 seg.).
ADD WATER
• Tire unos trozos de papel higiénico
en la taza del inodoro y pulse “PUMP
OUT” (vaciar), (unos 6 seg.) para vaciar
el inodoro.
PUMP OUT
• Pulse “ADD WATER” (añadir agua) para
llenar la parte inferior de la taza del
inodoro con agua (unos 4 seg.).
Los tiempos indicados se pueden usar
como referencia para comprobar que
el inodoro funciona correctamente.
ADD WATER
• Asegure la estanqueidad de todas las conexiones.
TMWBP
• Presione una sola vez el botón ‘NORMAL‘ , suéltelo y fíjese si el ciclo transcurre de manera correcta.
• Arroje varias hojas de papel higiénico en la taza
del inodoro y repita el vaciado.
• Asegure la estanqueidad de todas las conexiones.
4.7 Fijación del inodoro en cubierta
• Instale el inodoro con los artículos para jación suministrados.
advertencia
No los ajuste excesivamente.
110136.03 29
vetus® Electric Marine Toilets TM series
5 Utilización
• Connectar el interruptor principal.
• Gire el tapón esférico teniendo la alimentación completamente
abierta para obtener un buen vaciado.
No olvide abrir la válvula de cierre en la salida (de haberla).
TMWBS
Aclarado:
• Llenar la taza del inodoro hasta aproximadamente la mitad.
Cuando se pulsa el interruptor ADD
WATER (añadir agua) se abre la válvula
magnética que deja entrar agua en la
taza del inodoro.
ADD WATER
• Vaciar el inodoro.
Cuando se pulsa el interruptor PUMP
OUT (vaciar) el motor acciona las cuchillas y la bomba. Las heces y el papel se
trituran y expulsan.
PUMP OUT
• Llenar la parte inferior de la taza del
inodoro con agua.
ADD WATER
• Cierre de nuevo el tapón esférico después de usar el inodoro.
• Cierre la válvula de cierre de la salida.
• Si ud. va a desembarcar, desconectar el interruptor principal.
¡consejo!
¡Vacíe el inodoro cuando haya mal tiempo!
TMWBP TMWBS
PUMP OUT
• Si el inodoro permanece fuera de servicio por largo tiempo, se recomienda vaciar el inodoro varias veces con agua limpia antes de
volver a usarlo.
Durante las heladas (en invierno), se han de tener en cuenta las siguientes disposiciones:
• Interrumpa la alimentación de agua (cierre completamente el tapón).
• Vaciar el inodoro. ((‘EMPTY’ / ‘PUMP OUT’) - vaciar)
• Vierta unos 2 litros de anticongelante (preferiblemente un anticongelante biodegradable) en la taza del inodoro.
• Vacíe las tuberías.
advertencia
El anticongelante puede ser tóxico. No vierta nunca anticongelante fuera del agua.
TMWBP
Para realizar un vaciado corto o un vaciado largo haga lo siguiente:
Explicación
El ciclo seleccionado se realiza automáticamente tras pulsar el botón correspondiente.
Este ciclo consiste de:
- Una fase de paso del agua:
La válvula magnética deja pasar durante un tiempo determina-
do una cantidad de agua. Este agua uye en la taza del inodoro.
- Una fase de pulverización/bombeo:
El motor acciona las cuchillas y la bomba. Las heces y el papel
higiénico se pulverizan y se descargan por bombeo.
La descarga ECO del inodoro dura aproximadamente 10 segundos;
la descarga NORMAL, unos 20 segundos.
• Descarga corta (1,2 litros): Pulse el botón ‘ECO’.
• Descarga larga (2,2 litros): Pulse el botón ‘NORM AL’.
Cuando se pulsa el interruptor WATER IN (añadir
agua) se abre la válvula magnética que deja entrar
agua en la taza del inodoro.
ESPAÑOL
30 110136.03
vetus® Electric Marine Toilets TM series
6 Mantenimiento
Se pueden utilizar productos de limpieza tradicionales para limpiar el
inodoro y eliminar cualquier adherencia en el sanitario.
Los residuos calcáreos se han de eliminar con regularidad para evitar
su acumulación en el interior de la bomba. Realice el siguiente procedimiento:
• Interrumpa la alimentación de agua (cierre completamente el tapón esférico).
TMWBP TMWBS
• Vacíe el inodoro manteniendo pulsado el botón
‘EMPTY’.
• Vaciar el inodoro.
PUMP OUT
• Vierta más o menos 1 litro de vinagre o de producto anticalcáreo
en la taza del inodoro. Deje reposar el producto durante varias
horas.
• Abra nuevamente el tapón esférico y deje transcurrir varios ciclos
para vaciar la taza del inodoro y vaciar el resto de agua de la bomba.
La frecuencia con que se realiza la descalcicación depende de la dureza del agua. La descalcicación se ha de hacer por lo menos dos
veces al año.
No se deben emplear productos hechos a base de sodio (desatascadores) ni tampoco disolventes.
Si se emplea agua del mar para vaciar el inodoro, de vez en cuando se
ha de vaciar con agua dulce para evitar sedimentos de sal.
7 Datos técnicos
Tensión : 12 V 24 V
Corriente : 25 A 15 A
Manguera de descarga de la cabeza de descarga máxima : 3 metros
Máxima altura de carga longitud máxima del tubo : 30 metros
Capacidad de bombeo con altura de descarga de 3 metros : 36 litros/min @ 12 V 43 litros/min @ 24 V
Máxima temperatura del agua : 35˚C
Nivel sonoro : 61 dBA
Protección : IP44
Peso : 18 kg
110136.03 31
vetus® Electric Marine Toilets TM series
8 Guasti
Asegure de tener cortada la alimentación de corriente durante una eventual reparación.
Avería Posible causa Solución
(TMWBP) Funciona el motor y el ciclo trans-
curre correctamente, pero el agua en la taza
tarda en aspirarse o no se aspira del todo.
El tubo de desagüe está atascado. Descalcicar el tubo de desagüe
La válvula de cierre de la salida está cerrada. Abra la válvula de cierre.
(TMWBP) El ciclo se ejecuta correctamente
pero queda mucha agua sin descargar en el
inodoro después del ciclo.
El tubo de desagüe está atascado. Descalcicar el tubo de desagüe
La altura de desagüe es excesiva. Cambiar las instalaciones.
(TMWBS) El motor funciona pero el agua de
la taza del inodoro se expulsa demasiado
lentamente o no se expulsa.
El tubo de desagüe está atascado. Descalcicar el tubo de desagüe
La altura de desagüe es excesiva. Cambiar las instalaciones.
La válvula de cierre de la salida está cerrada. Abra la válvula de cierre.
El motor produce un sonido de matraqueo. Se encuentra un objeto duro que golpea
contra las cuchillas que están girando.
Retirar el objeto de la cesta ltradora.
Pulsado el botón pulsador o el interruptor
no se realiza el ciclo.
No hay suministro eléctrico. Compruebe la toma de corriente y el
fusible.
No hay conexión entre el interruptor y el
inodoro.
Reparar la conexión.
Falla el interruptor. Cambie el interruptor.
El ciclo empieza, pero el agua uye demasiado lentamente en la taza.
El ltro de la válvula magnética está obturado.
Limpiar el ltro.
La presión de agua está demasiado baja. Asegurar una presión de agua de 1,5 bar
como mínimo.
El ciclo empieza, pero no uye agua dentro
de la taza.
La válvula de la alimentación de agua no
está abierta.
Abrir la válvula
La válvula magnética está defectuosa. Reemplazar la válvula magnética.
La presión de agua está demasiado baja. Asegurar una presión de agua de 1,5 bar
como mínimo.
ESPAÑOL
32 110136.03
vetus® Electric Marine Toilets TM series
1 Introduzione
Le toilette Vetus TM... dispongono di un sistema di smaltimento incorporato. Con una installazione ed un uso coretto, queste toilette
funzionano come una toilette normale.
attenzione!
La toilette Vetus può essere usata solo per lo smaltimento di feci
e carta igienica.
La toilette non è adatta allo smaltimento di corpi estranei come,
ovatta, tamponi, assorbenti igienici, prolattici e capelli, né al
pompaggio di liquidi come l’olio. L’immis-sione di tali sostanze
nella toilette può causare danni!
suggerimento
Tenete sempre a bordo un paio di guanti in gomma per le operazioni di pulizia e manutenzione.
2 Sicurezza
Assicurarsi che l’alimentazione elettrica sia interrotta durante le operazioni di manutenzione o eventuali riparazioni.
Non mettete mai le mani nel buco di scarico della tazza. I coltelli non
hanno barriere protettive!
3 Contenuto della fornitura
1 Tazza (TM...), compresi set dispositivi di ssaggio
1 Anello copritazza, compresi set dispositivi di ssaggio
2 Fascette
3 Riduttori
1 Tubo essibile di alimentazione
1 Manuale
Il pannello di comando (TMWBP) e l’interruttore di comando
(TMWBS) non sono inclusi nella fornitura del WC e devono essere
ordinati separatamente.
4.2 Scarico
• Inserite il riduttore (ø 19, ø 25 o ø 38 mm) nel raccordo del tubo
di scarico.
• Fissate il riduttore con la fascetta (E).
• Montate il tubo di scarico (ø 19, ø 25 o ø 38 mm).
Il riduttore può essere montato in qualunque posizione, in modo tale
che il tubo di scarico possa essere diretto verso sinistra, destra o indietro in modo ecace.
La parte curva del riduttore può essere tagliata per dirigere indietro
il tubo di scarico.
Utilizzate un tubo di ø 19, ø 25 o ø 38 mm come tubo di scarico.
Ad esempio un ‘tubo salvaodore Vetus per acque nere’ .
Codice art.:
SAHOSE19: Tubo salvaodore Vetus per acque nere ø 19 mm,
SAHOSE25: Tubo salvaodore Vetus per acque nere ø 25 mm,
SAHOSE38: Tubo salvaodore Vetus per acque nere ø 38 mm
• Fissate il tubo di scarico con le fascette in dotazione.
ø 19 mm
(3/4”)
ø 25 mm
(1”)
ø 38 mm
(1 1/2”)
32 -50 mm
20 - 32 mm
Vedi pagina 38 per gli esempi di installazione.
Installare sempre la toilette secondo le norme vigenti nel paese di
utilizzo. In alcune aree non è permesso scaricare direttamente in acqua!
• Determinate la posizione in cui installare la toilette.
La toilette deve essere posizionata su una supercie sucientemente solida e piana, per evitare carichi localizzati con conseguente rottura della tazza della toilette.
Posizionare, eventualmente, un pannello multistrato supplementare
sotto il ponte, per rinforzare la supercie di ssaggio.
• Posizionare la toilette nel punto desiderato.
• Determinare la posizione dei fori di ssaggio, usando la toilette
come sagoma per trapanare.
• Eettuare tutti gli allacciamenti, facendo riferimento ai paragra da 4.2 a 4.6.
• Fissare la toilette al ponte, vedi paragrafo 4.7 .
4 Installazione
4.1 Generale
110136.03 33
vetus® Electric Marine Toilets TM series
G 3/4
G 3/4
4.3 Mandata dell’acqua
• Installate un rubinetto a sfera lungo la linea di mandata dell’acqua, con un allacciamento esterno da 3/4”.
Fate in modo che il rubinetto a sfera sia sempre ben raggiungibile.
Il tubo di mandata può essere collegato ad un sistema di pressurizzazione dell’acqua eventualmente già installato a bordo. Tale sistema
deve, tuttavia, fornire acqua ad una pressione minima di 1,5 bar; questa è la pressione minima per garantire un buon risciacquo.
Se la pressione del sistema di pressurizzazione dell’acqua è inferiore a
1,5 bar, o se si usa l’acqua esterna per il risciacquo, è necessario installare una pompa di mandata dell’acqua nella linea di mandata. Tale
pompa deve avere una capacità minima di 10 litri/minuto.
Se si usa l’acqua esterna per il risciacquo, è necessario che l’acqua sia
ltrata molto bene.
Il WC è dotato di un raccordo da 3/4”.
• Collegate il tubo essibile di alimentazione al rubinetto a sfera
della linea di mandata dell’acqua.
TMWBP TMWBS
attenzione!
In tutti i serbatoi acque nere si formano cattivi odori per la presenza di feci. Utilizzando acqua salata per lo sciacquone la
formazione di cattivo odore aumenta. Anche le alghe presenti
nell’acqua salata producono cattivi odori.
4.4 Prevenzione dell’eetto sifone
Se il WC si trova sotto la linea di galleggiamento o a meno di 50 cm
sopra la stessa, c’è il rischio che l’acqua (di mandata) possa riuire
nel WC per l’eetto sifone. Per prevenire questo rischio è necessario
installare un antisifone nel punto più alto della linea di mandata (vedi
esempio di installazione 1B).
4.5 Pannello di comando o interruttore di comando
TMWBP:
• Praticate un foro nella parete per l’inserimento del pannello; per
le dimensioni del foro si rimanda al disegno riportante le “Dimensioni principali”
Montate il pannello a parete inserendo la guarnizione.
TMWBS:
• Praticate un foro nella parete per l’inserimento dell’interruttore;
per le dimensioni del foro si rimanda al disegno riportante le “Dimensioni principali”
Montate l’interruttore a parete.
• Conducete il cavo verso la toilette, facendolo passare attraverso il
foro, e collegatelo al terminale posto sulla toilette.
• Applicate la mascherina sul pannello. (Solo per TMWBP).
4.6 Impianto elettrico
• Controllare che la tensione, indicata sulla targhetta identicativa
del motore, corrisponda alla tensione di bordo.
Usate batterie con una capacità suciente a garantire il corretto
funzionamento del WC.
• Collegate la tensione di alimentazione come indicato nello schema. Inserite un interruttore ed un fusibile lungo il lo positivo (‘+’).
Usate li con una sezione minima di 6 mm
2
(a 12 V) o 4 mm2 (a
24 V).
ITALIANO
34 110136.03
vetus® Electric Marine Toilets TM series
4.8 Collaudo
• Accendere l’interruttore principale.
• Aprite completamente il rubinetto della linea di mandata per garantire un buon risciacquo.
Non dimenticate di aprire il rubinetto dello scarico, se presente.
TMWBS
• Premete su “ADD WATER” no a quando il livello dell’acqua non sarà a metà
della tazza (circa 9 sec.)
ADD WATER
• Gettate un paio di fogli di carta igienica nel WC e premete su “PUMP OUT’”
(circa 6 sec.) per svuotare il WC.
PUMP OUT
• Premete su “ADD WATER” per riempire d’acqua il fondo della tazza (circa 4
sec.)
I tempi indicati sono solo indicativi e
servono per controllare il corretto funzionamento del WC.
ADD WATER
• Vericate la tenuta degli allacciamenti.
TMWBP
• Premete una volta il pulsante ‘NORMAL‘ , rilasciatelo e vericate che il ciclo venga eettuato
correttamente.
• Gettate un po’ di carta igienica nel WC e risciacquate nuovamente.
• Vericate la tenuta degli allacciamenti.
4.7 Fissaggio della toilette al ponte
• Fissate la tazza del WC con i dispositivi di ssaggio in dotazione.
avvertimento
Non stringere troppo.
110136.03 35
vetus® Electric Marine Toilets TM series
5 Uso
• Accendere l’interruttore principale.
• Aprite completamente il rubinetto della linea di mandata per garantire un buon risciacquo.
Non dimenticate di aprire il rubinetto dello scarico, se presente.
TMWBS
Risciacquo:
• Riempite la tazza no a circa metà altezza.
Premendo l’interruttore (ADD WATER) si
pare la valvola magnetica che fa scorrere
l’acqua nel WC.
ADD WATER
• Svuotate il WC.
Premendo l’interruttore (PUMP OUT) entra in funzione il motore che alimenta le
lame e la pompa. In questa fase le feci e la
carta igienica vengono macerate e pompate via.
PUMP OUT
• Riempite con acqua il fondo della tazza.
ADD WATER
• Chiudete il rubinetto a sfera quando avete nito di usare il WC.
• Chiudete il rubinetto dello scarico.
• Staccate l’interruttore generale della batteria quando lasciate l’imbarcazione.
suggerimento
In caso di cattivo tempo svuotate completamente il WC!
TMWBP TMWBS
PUMP OUT
• Quando il WC non è stato usato per lungo tempo, si consiglia di effettuare più risciacqui con acqua pulita prima di riutilizzare il WC.
Durante il periodo di possibili gelate (in inverno) è necessario adottare le seguenti misure di sicurezza:
• Chiudete la linea di mandata dell’acqua (chiudete il rubinetto a
sfera).
• Svuotate il WC. (‘EMPTY’ / ‘PUMP OUT’)
• Versate circa 2 litri di liquido antigelo (preferibilmente un antigelo
biodegradabile) nel WC.
• Svuotate i tubi.
avvertimento
L’antigelo può essere tossico. Non scaricate mai l’antigelo
nell’ambiente.
TMWBP
Il WC permette di eettuare un risciacquo breve o lungo:
Spiegazione:
Dopo avere premuto il pulsante il relativo ciclo inizia automaticamente.
Il ciclo comprende:
- Una fase di risciacquo:
La valvola magnetica lascia passare una certa quantità di acqua
in un determinato periodo di tempo, e l’acqua scorre nel vaso.
- Una fase di smaltimento/pompaggio:
Il motore aziona le lame e la pompa. In questa fase, le feci e la
carta igienica vengono sminuzzati e pompati via.
Il ciclo “ECO” dura circa 10 secondi mentre il ciclo “NORMALE” dura
circa 20 secondi.
• Risciacquo breve (1,2 litri): Premete il pulsante
‘ECO’”.
• Risciacquo lungo (2,2 litri): Premete il pulsante
‘NORMAL
Premendo l’interruttore (WATER IN) si pare la valvola magnetica che fa scorrere l’acqua nel WC.
ITALIANO
36 110136.03
vetus® Electric Marine Toilets TM series
6 Manutenzione
Per pulire il WC e rimuovere i depositi di calcare dal vaso potete usare
i comuni prodotti per la pulizia dei sanitari, disponibili in commercio.
I depositi di calcare devono essere regolarmente rimossi per prevenire la formazione di calcare all’interno della pompa. Agite come segue:
• Chiudete la linea di mandata dell’acqua (chiudete il rubinetto a
sfera).
TMWBP TMWBS
• Svuotate il WC tenendo premuto il tasto ‘EMPT Y ’..
• Svuotate il WC.
PUMP OUT
• Versate 1 litro circa di aceto o anticalcare nel WC. Lasciate agire il
prodotto per alcune ore.
• Riaprite il rubinetto a sfera ed eettuate più cicli di risciacquo per
sciacquare il WC e rimuovere l’acqua residua dalla pompa.
La frequenza con cui dovete eseguire la procedura anticalcare dipende dalla durezza dell’acqua. Decalcicate almeno die volte all’anno.
Non usate prodotti a base di sodio (stappanti) o solventi.
Se si usa l’acqua di mare per sciacquare il WC è necessario eettuare
qualche risciacquo con acqua dolce di tanto in tanto, per evitare il
deposito di sale.
7 Dati tecnici
Tensione : 12 V 24 V
Corrente : 25 A 15 A
Altezza massima del tubo di scarico : 3 metri
Lunghezza massima del tubo di scarico : 30 metri
Capacità della pompa, con altezza di mandata di 3 metri : 36 litri/min @ 12 V 43 litri/min @ 24 V
Temperatura massima dell’acqua : 35˚C
Rumorosità : 61 dBA
Protezione : IP44
Peso : 18 kg
110136.03 37
vetus® Electric Marine Toilets TM series
8 Risoluzione dei problemi
Assicurarsi che l’alimentazione elettrica sia interrotta durante eventuali riparazioni.
Guasto Possibile causa Soluzione
(TMWBP) Il motore gira ed il ciclo viene
eettuato correttamente, ma l’acqua nella
toilette viene scaricata troppo lentamente o
non viene scaricata aatto.
Il condotto di scarico è tappato. Decalcicare il condotto di scarico.
Il rubinetto dello scarico è chiuso Aprite il rubinetto.
(TMWBP) Il ciclo si svolge correttamente, ma
dopo ogni ciclo rimane una grande quantità
di acqua nel vaso del WC.
Il condotto di scarico è tappato. Decalcicare il condotto di scarico.
L’altezza di scarico è eccessiva. Modicare l’installazione.
(TMWBS) Il motore gira ma l’acqua viene
scaricata troppo lentamente o non viene
scaricata aatto.
Il condotto di scarico è tappato. Decalcicare il condotto di scarico.
L’altezza di scarico è eccessiva. Modicare l’installazione.
Il rubinetto dello scarico è chiuso Aprite il rubinetto.
Il motore fa un rumore ‘sferragliante’. Un corpo solido scontra contro le lame
rotanti.
Rimuovere il corpo solido dal ltro.
Dopo aver premuto il pulsante o l’interruttore il ciclo non si avvia.
Non vi è tensione di alimentazione. Controllate l’interruttore principale ed il
fusibile.
Il collegamento tra l’interruttore ed il WC è
staccato.
Ripristinate il collegamento.
L’interruttore è difettoso. Sostituite l’interruttore.
Il ciclo viene avviato, ma l’acqua scorre troppo lentamente nella toilette.
Il ltro della valvola magnetica è tappato Pulire il ltro
La pressione dell’acqua è insuciente. Assicurare una pressione d’acqua di almeno
1,5 bar.
Il ciclo viene avviato, ma l’acqua non scorre
nella toilette.
Il rubinetto della linea di mandata dell’acqua
non è aperto.
Aprire il rubinetto.
La valvola magnetica è difettosa. Sostituire la valvola magnetica.
La pressione dell’acqua è insuciente. Assicurare una pressione d’acqua di almeno
1,5 bar.
ITALIANO
38 110136.03
vetus® Electric Marine Toilets TM series
9 Installatievoorbeelden
Installation examples
inbaubeispiele
Exemples d’installation
Ejemplos de instalación
Esempi di installazione
6
WL
MIN.
50 cm
(20”)
1
5
1 2
3
4
WLWL
2
1A 1B
Afvoer Outlet Ablass Écoulement Desagüe Scarico
Watertoevoer Water supply Wasserzufuhr Amenée d’eau Alimentación de agua Mandata d’acqua
1 Pomp Pump Pumpe Pompe Bomba Pompa
2 Filter Filter Filter Filtre Filtro Filtro
3 Kogelkraan Ball valve Kugelhahn Robinet à boule Tapón esférico Rubinetto a sfera
4 Beluchter Air valve Entlüfter Dispositif antisiphon Aireador Antisifone
5 Watertank Water tank Wassertank Réservoir d’eau Depósito de agua Serbatoio dell’acqua
6 Zwartwater tank Waste water tank Schwarzwassertank Réservoir à eaux
noires
Depósito de aguas
negras
Serbatoio acque nere
110136.03 39
vetus® Electric Marine Toilets TM series
10 Aansluitschema
Wiring Diagram
Schaltplan
Schéma de câblage
Esquema de conexiones
Schema di collegamento
MP
1
2
3
4
5
6
1
2
3
4
5
6
'medium time lag'
25 A @ 12 V
15 A @ 24 V
8
12
9
12 V
24 V
7
1
2
3
4
5
6
10
A
B
TMWBS
1
2
3
4
5
6
TMWBP
11
12 V
24 V
A (+)
Rood Red Rot Rouge Rojo Rosso
B (–)
Zwart Black Schwarz Noir Negro Nero
7 Accu Battery Akku Batterie Batería Batteria
8 Hoofdschakelaar Main switch Hauptschalter Interrupteur principal Interruptor principal Interruttore principale
9 Zekering Fuse Sicherung Fusible Fusible Fusibile
10 Motor Motor Motor Moteur Motor Motore
11 Bedieningspaneel Control panel Bedienungspaneel Tableau de commande Panel de contro Pannello di comando
12 Schakelaar Control switch Bedienungsschalter Interrupteur de com-
mande
Interruptor de
control
Interruttore di comando
40 110136.03
vetus® Electric Marine Toilets TM series
11 Hoofdafmetingen
Overall dimensions
Hauptmaße
Dimensions pricipales
Dimensions generales
Misure pricipali
46 cm
(18
3
/16”)
36 cm
(14
3
/16”)
22 cm
(8
11
/16”)
37 cm
(14
3
/4”)
37 cm
(14
5
/8”)
47 (1 7/8”)
78 (3
1
/
16
”)
22 (7/8”)
64 (2
1
/
2
”)
40 (1
9
/
16
”)
22 (7/8”) 25 (1”)
(2x)
ø 2.7 (0.1065”)
ø 3.5
1 : 1
Alle afmetingen zijn ongeveer.
All dimensions are approx.
Alle Maße sind ca.
Toutes les dimensions sont
environ.
Todas las medidas son
aprox.
Tutte le dimensioni sono
approssimativamente.
110136.03 41
vetus® Electric Marine Toilets TM series
ø 2.9
ø 76 (3”)
95 (3 3/4”)
82 (3
7
/
32
”)
(4 x)
ø 2.2 (0.86”)
110 (4 5/16”)
110 (4
5
/
16
”)
39 (1 9/16”)
8 (5/16”)
ø 75 (2
15
/
16
”)
1 : 1
42 110136.03
vetus® Electric Marine Toilets TM series
Dit product voldoet aan de vereisten van EG-richtlijn:
This product complies to the requirements of EC Directive:
Dieses Produkt entspricht der geforderten EG-Richtlinie:
Ce produit est conforme à la directive CE:
Este producto cumple las normas de la Directiva EEC:
Questo prodotto è conforme alla normativa CE:
2014/30/EU
EN 55014-1: 2006 +A1: 2009
EN 55014-2: 1997 +A1: 2001 + A2: 2008
110136.03 43
vetus® Electric Marine Toilets TM series
9
8
7
3
4
1
2
6
5
ø 19
(3/4”)
ø 25
(1”)
ø 38
(1
1
/2”)
TMW12Q, TMW24Q Service onderdelen Service parts
pos. qty part benaming description
1 1 TMWB001 Toiletbril, soft close, incl. bevestigingsmateriaal Toilet seat, soft close, incl. mounting material
2 1 TMWB002 Closet Bowl
3 1 TMWB112 Vermaler, compleet 12 V Macerator, complete 12 V
1 TMWB124 Vermaler, compleet 24 V Macerator, complete 24 V
4 1 TMWB212 Besturingskast 12 V Control unit 12 V
TMWB224 Besturingskast 24 V Control unit 24 V
5 1 TMWB005 Afvoerbuis, incl. terugslagklep en adapters Discharge tube, incl. duckbill valve and adaptors
6 1 TMWB008 Montageset voor closet Mounting set for bowl
7 1 TMWB007 Watertoevoerslang G 3/4 Water supply hose G 3/4
8 1 TMWBP Paneel, compleet voor TM.. toiletten Panel, complete for TM.. toilets
9 1 TMWBS Schakelaar voor TM.. toiletten Switch for TM.. toilets
vetus b.v.
FOKKERSTRAAT 571 - 3125 BD SCHIEDAM - HOLLAND
TEL.: +31 0(0)88 4884700 - sales@vetus.nl - www.vetus.com
Printed in the Netherlands
110136.03 2018-09
Loading...
