1 Inleiding
Deze handleiding geldt voor de aansluitkit ILTCONW en voor de Vetus (vaste) kunststof tanks
type ATANK (42 t.e.m. 390 liter) en type APT100
(100 liter) bij toepassing als vuilwatertank voor
grijswater of voor zwartwater.
Bij de installatie van een vuilwatertank dienen
de Europese Richtlijn Pleziervaartuigen (RCD,
2013/53/EU) en eventuele nationale wetgeving
in acht te worden genomen. Pas de norm ISO
8099 toe als leidraad.
Grijswatertank
- Een grijswatertank dient alleen voor de
opvang van water uit gootsteen, douche,
wasbak, airconditioning e.d.; niet voor toiletafval.
- De inhoud van een vuilwatertank kan nooit
te groot zijn.
- Stem de inhoud af op beschikbare hoeveelheid zoetwater, de inhoud van de
watertank(s).
- Voorzie de gootsteen, douche, wasbak e.d.
van een afvoer met een zeef, zodat grof afval
zoals haren e.d. zo min mogelijk in de grijswatertank terecht komen.
Zwartwatertank
- Een zwartwatertank dient uitsluitend voor
de tijdelijke opvang van toiletafval.
- De inhoud van een vuilwatertank kan nooit
te groot zijn.
- De inhoud dient te worden afgestemd op de
hoeveelheid spoelwater (buitenwater) van
het toilet, reken op 7 tot 14 liter zwartwater
per persoon per dag.
- Gebruik uitsluitend in water oplosbaar toiletpapier om onnodige verstoppingen te
voorkomen. N.B. Verbandmiddelen in toilet
en zwartwatertank leiden onherroepelijk tot
verstoppingen!
Het verhelpen van verstoppingen is een vervelend karwei; zorg er voor een paar rubber werkhandschoenen of chirurgen handschoenen aan
boord te hebben.
Stank
Grijswatertank
- In iedere grijswatertank worden onaangename geuren geproduceerd. Voorzie de
gootsteen, douche, wasbak e.d. van een siphon (stankafsluiter) en een plug.
Zwartwatertank
- In iedere zwartwatertank worden door de
faecaliën onaangename geuren geproduceerd. Door gebruik van zoutwater om het
toilet te spoelen neemt de stankvorming
nog toe. De in het zoute water aanwezige
alg produceert n.l. ook onaangename geuren.
- Eventueel kunnen aan een vuilwatertank
speciale middelen worden toegevoegd om
de stank te verminderen, z.g. tankdeodorants. Een eenvoudig middel om de stank te
verminderen is soda, dat zowel reinigt als
ontsmet.
- Lekkende slangen, slangttingen, tanks,
tankdeksel e.d. kunnen ook voor stankoverlast zorgen. Voor dus een regelmatige controle uit van het volledige systeem.

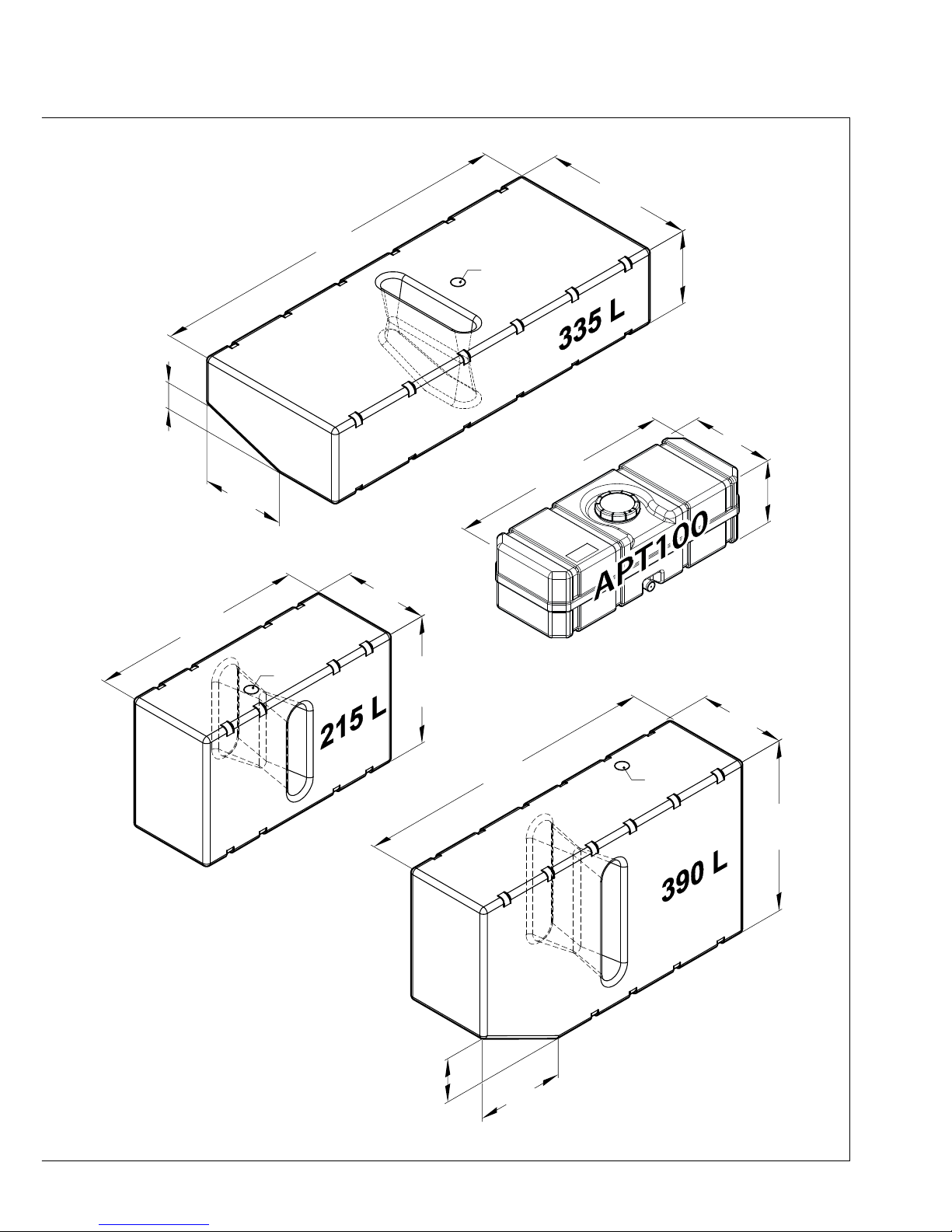

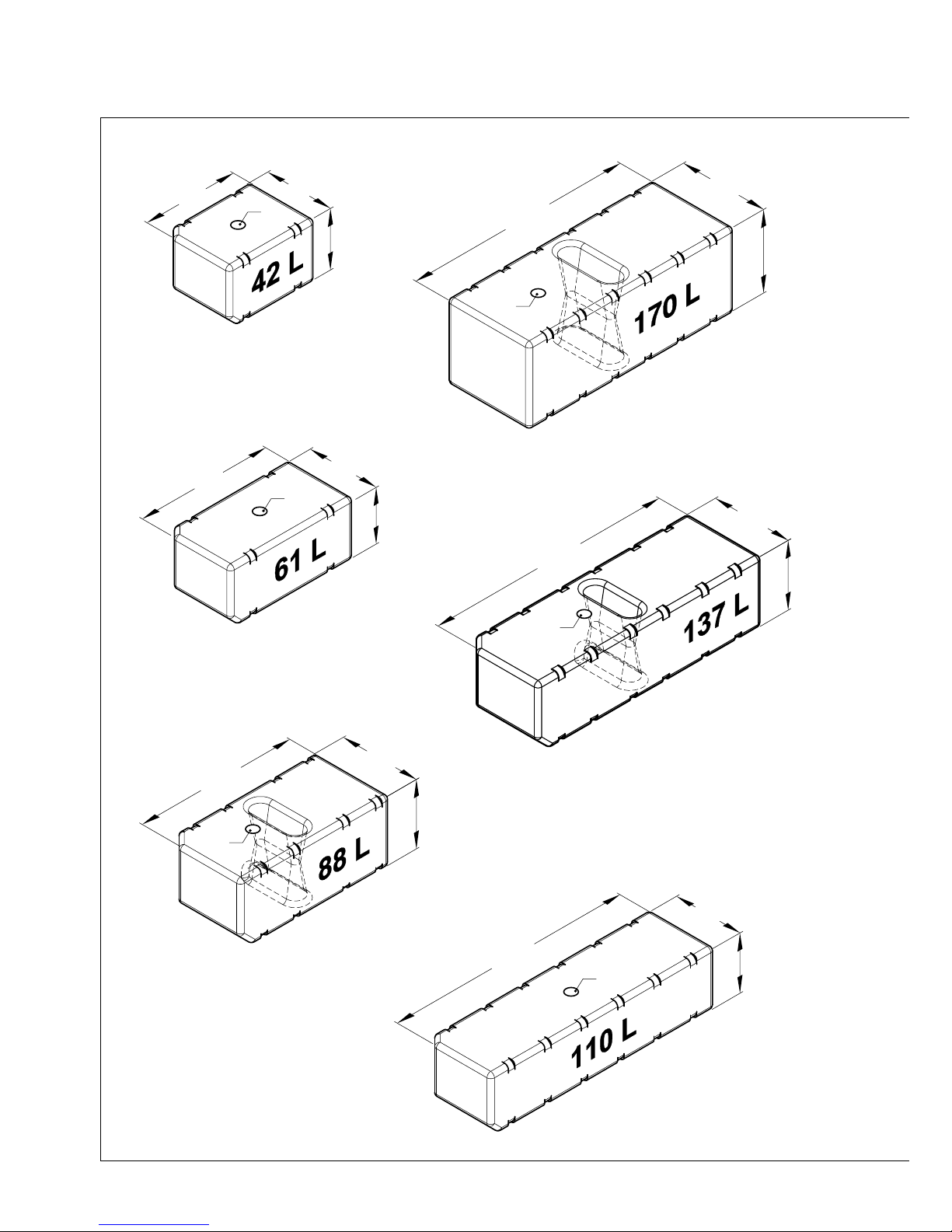

Voor afmetingen zie tekeningen op blz. 66-67.
Voor alle afmetingen gelden toleranties van
+ of - 2% !
NEDERLANDS
4 110141.01
vetus® Connection kit for waste water tanks
2 Gebruik
Ledigen
Naarmate het verontreinigde water zich langer
in de tank bevindt zal het risico van stankoverlast toenemen. Laat een vuilwatertank daarom
niet onnodig lang gevuld, maar pomp de tank
één keer per week, of telkens als het mogelijk
is, weer leeg of laat deze leegpompen.
Het leegpompen van de tank kan op twee manieren geschieden:
1. Op de dekdop wordt een, op de wal staand,
zogenaamd ‘pump-out’ systeem aangesloten. Deze zuigt de tank leeg.
2. Een in het schip aanwezige pomp, pompt
het afvalwater direct overboord. Deze
pomp moet een doorlaat van minimaal ø 38
mm hebben.
Let op!
Het direct overboord pompen van vuil-
water is op veel plaatsen abosluut
niet toegestaan!
Indien de tank wordt leeggepompt door een
pomp met een hoge capaciteit bestaat het
gevaar dat de tank door de onderdruk die ontstaat inklapt. Dit probleem treedt in het bijzonder op bij de z.g. ‘pump-out systemen’. Om dit
‘inklappen’ te voorkomen kan een van de volgende maatregelen worden genomen:
- Open het inspectiedeksel op de tank.
- Open een speciaal voor dit doel op de tank
geïnstalleerde afsluiter.
- Installeer een automatisch werkende snuffelklep.
Tijdens uw afwezigheid
Wanneer er langdurig geen gebruik wordt gemaakt van wasbakken, douchebakken e.d. kan
het water in de siphon’s verdampen (siphon’s
dienen als stankafsluiter in de afvoerleidingen).
Dit leidt tot stankoverlast. Plaats daarom in alle
afvoeren pluggen wanneer het schip voor langere tijd onbemand is.
Reinig en ontsmet de tank en de leidingen tenminste eenmaal per jaar bij voorkeur aan het
einde van het vaarseizoen.
Reinigen
Grijswatertank
Reinig de binnenzijde van de tank met water
en een goed ontvettend huishoudreinigingsmiddel; gebruik bij een vaste tank een borstel
of een spons. Spoel de tank met schoon leidingwater.
Zwartwatertank
Reinig de binnenzijde van de tank met water en
een goed toilet reinigingsmiddel, pas schoonmaakazijn toe indien er kalkaanslag aanwezig
is; gebruik bij een vaste tank een borstel of een
spons. Spoel de tank met schoon leidingwater.
Voeg eventueel het middel ‘TankFresh’ toe om
nare geuren te verminderen.
Ontsmetten
Ontsmet de tank door deze te vullen met een
oplossing van bleekwater in water (1 : 1000).
Laat dit ontsmettende mengsel door het afvalwatersysteem circuleren. Verwijder de oplossing en spoel de tank met schoon leidingwater.
110141.01 5
vetus® Connection kit for waste water tanks
3 Winterklaar maken
De tank, leidingen, pomp e.d. dienen te allen
tijde afgetapt te worden.
Let op
Breng nooit anti-vries in de tank of andere
delen van het vuilwatersysteem om het tegen bevriezing te beschermen, anti-vries is
zeer giftig!
4 Onderhoud
- Controleer regelmatig de ontluchtingsnippel en reinig de zeef van de ontluchtingsnippel indien noodzakelijk.
- Controleer jaarlijks de slangen en slangverbindingen op mogelijke lekkage en monteer nieuwe slangen en/of slangklemmen
indien noodzakelijk.
- Controleer tevens de tank op beschadigingen ten gevolge van schavielen. Vervang
een beschadigde tank onmiddelijk.
- Voer aan het begin van het vaarseizoen de
onder ‘Gebruik’ genoemde ontsmettingsprocedures uit.
- Een sterk met alg verontreinigde tank en
installatie kan worden gereinigd door de
tank, de pomp en de leidingen met een oplossing van bleekwater in water (1:20) door
te spoelen.
5 Installatie
5.1 Algemeen
Houdt bij het kiezen van een plaats van de tank
en een plaats voor de dekdop met het volgende rekening:
- De afzuigslang moet zo kort mogelijk zijn,
moet continu van de dekdop naar de tank
aopen en zo recht mogelijk zijn.
- De ruimte waarin de tank geplaatst is dient
voldoende geven tileerd te worden.
Let op!
Stel de tank (ATANK) zodanig op dat de
plug P zich aan de bovenzijde van de tank
bevindt. (Raadpleeg de afmetingentekeningen op pagina 66-67 voor de plaats
van plug P.)
NEDERLANDS
6 110141.01
vetus® Connection kit for waste water tanks
Opstelling
Plaats de tank zo dicht mogelijk bij het toilet
zodat voorkomen wordt dat, als het schip op
één oor ligt, verontreinigd water uit de vuilwatertank terug kan stromen naar het toilet.
Stel de tank zodanig op dat deze goed toegankelijk is voor inspectie.
Zorg ook voor voldoende vrije ruimte aan de
bovenzijde van de tank in verband met de
slangaansluitingen, deze moeten tijdens de
montage goed toegankelijk zijn. Voor ventilatie dient de tank rondom ca. 1 cm vrij te blijven
van schotten of andere tanks.
± 30 mm
70 mm
70 mm

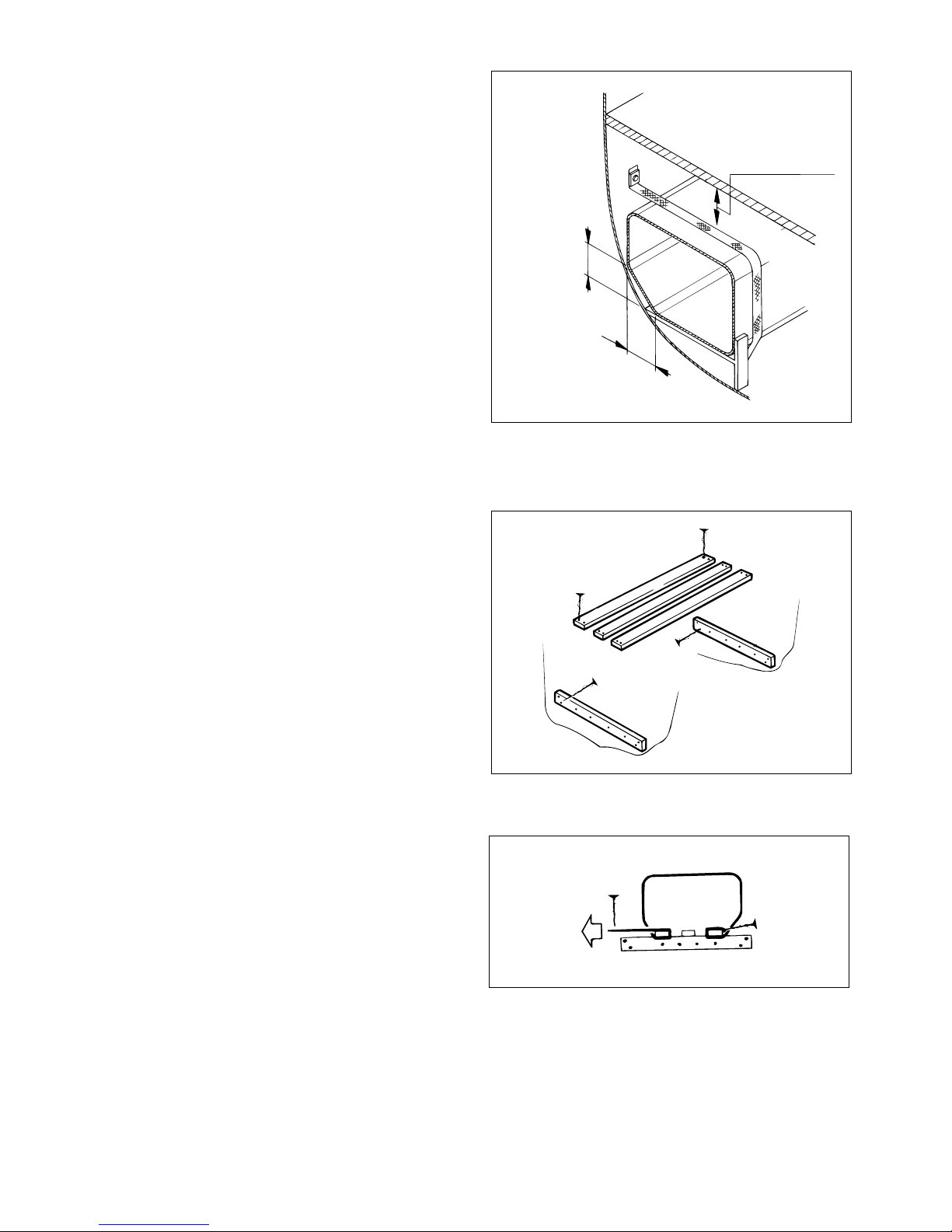

Zorg voor een voldoende stevige fundatie om
te tank op te stellen en goed vast te kunnen
zetten.
De afmetingen van een tank nemen in geringe mate toe als deze gevuld is. Houdt hiermee
rekening met het vastzetten van de tank.
Zet de tank vast met de bevestigingsbanden
uit de aansluitkit; deze staan uitzetten van de
tank toe.
110141.01 7
vetus® Connection kit for waste water tanks
Montage in zeilschepen
Houd rekening bij het monteren, dat de vulslang te allen tijde aan dezelfde boordzijde gemonteerd dient te worden als de tank.
6 Voorbereiding

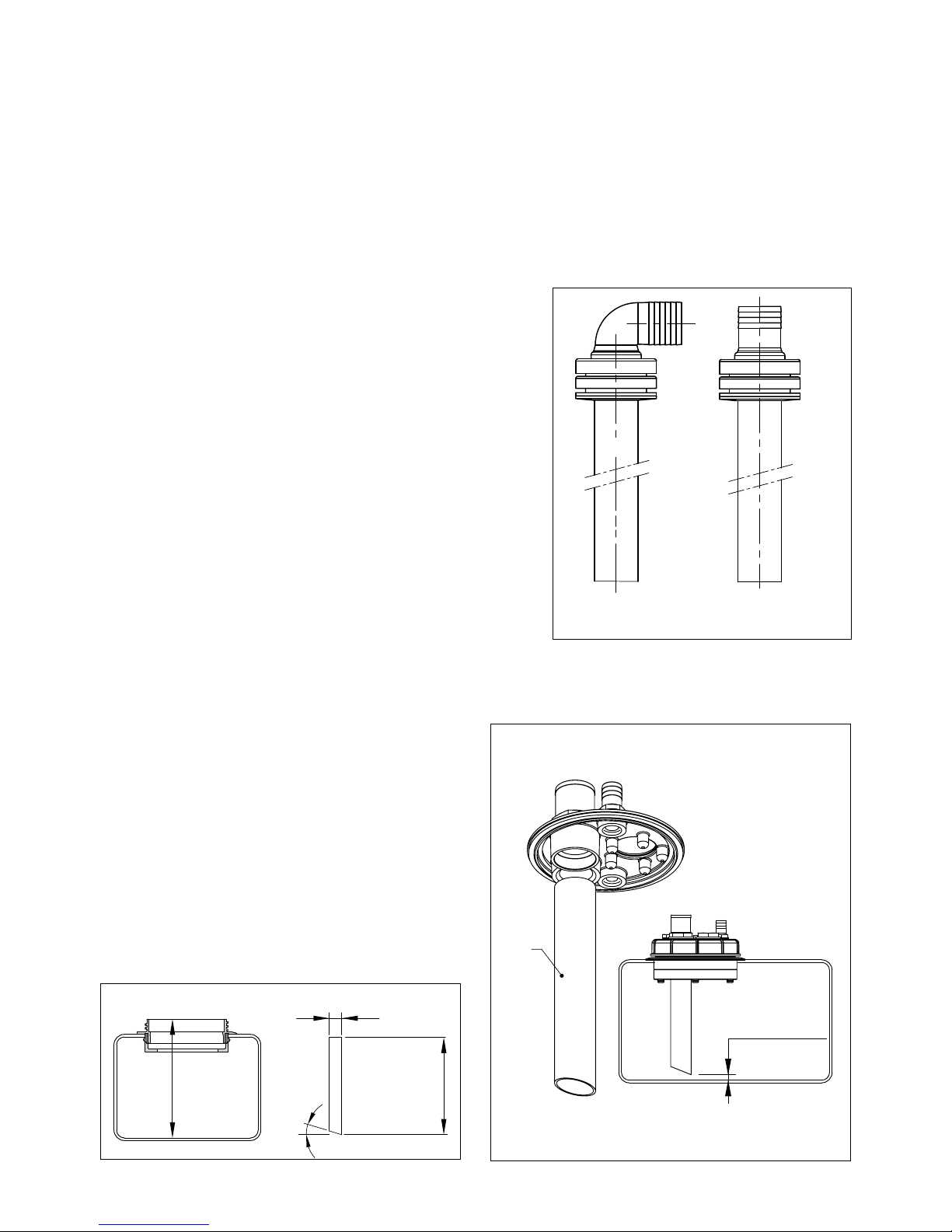

De tank moet zijn voorzien van een schroefdraadaansluiting.
ATANK tanks (42 tot 390 liter)
Bij deze tanks moet een inspectiedeksel ILT120
worden gemonteerd.
Montage inspectiedeksel
• Monteer het inspectiedeksel ILT120, deze
is niet meegeleverd. Raadpleeg de met het
inspectiedeksel meegeleverde handleiding
voor installatieaanwijzingen.
• Monteer de moer met de blindplaat niet.
• De blindplaat wordt niet gebruikt.
APT100 tanks
Deze tanks zijn reeds verzien van een kraag
met schroefdraad, neem de moer los en verwijder de blindplaat inclusief de pakking.
ATANK...
APT100
Dit voorkomt mogelijk een te grote overdruk
bij varen onder helling.
NEDERLANDS
8 110141.01
vetus® Connection kit for waste water tanks
6.1 Afzuigaansluiting
Een mogelijkheid, om de tank te kunnen leegpompen, kan op verschillende manieren worden gerealiseerd.
- Monteer een afzuigbuis met rechte of haakse tting in de tank.
- Plaats een afzuigbuis in het aansluitdeksel.
- Open de aansluiting aan de onderzijde door
middel van boren (Alleen APT100 tank).
WTS78038B WTS78038S
Zie installatietekeningen op pag. 63
Afzuigbuis met haakse (WTS78038B ) of rechte
tting (WTS78038S).
Breng in de bovenzijde van de tank het gat aan voor de
afzuigbuis (ø 57).
Kies de plaats van de ttingen zodanig dat voorkomen
wordt dat, als het schip op één oor ligt, verontreinigd
water uit de vuilwatertank terug kan stromen naar
douche, wasbak, toilet e.d. of naar buiten kan stromen
via de tankontluchting.
Verwijder zaagsel en boorsel uit de tank.
Monteer de afzuigbuis met de meegeleverde pakkingringen. Zet de moeren vast met de sleutel, nooit met
een waterpomptang. Draai de moeren niet te vast aan.
Controleer na 2 dagen of de moer nog goed vastzit;
draai de moeren vaster aan indien noodzakelijk. Herhaal dit nogmaals na 4 dagen.
Afzuigbuis in aansluitdeksel
Pas een standaard in de handel verkrijgbare
40mm PVC pijp toe.
Maak de afzuigpijp (1) op de juiste lengte - de
onderzijde moet zich ca. 15 mm van de onderzijde van de tank bevinden- en lijm de afzuigpijp in de aansluiting.
Pas hiervoor een anaerobe lijm (secondelijm)
toe welke geschikt is voor kunststoen.
ca. 15 mm
(
5
/8”)
1
A
A - 24 mm
(A -
15
/16”)
15°
ø 40 mm
110141.01 9
vetus® Connection kit for waste water tanks
6.2 Montage aansluitdeksel
Reinig de binnenzijde van de tank alvorens
het aansluitdeksel te monteren.
• Aansluitdeksel (2)
Plaats het aansluitdeksel (2) zoals in de tekening is aangegeven en breng de moer (3)
aan.
• Aansluitingen
Geïnstalleerd zijn de toeloopaansluiting (4),
slangpilaar 38 mm, en de aansluiting voor
ontluchting (5), slangpilaar 19 mm diameter.
De 38 mm slangpilaar kan eventueel worden vervangen door een 25 mm slangpilaar
of een blindplug.
Vervang de blindplug (7) door een 19 mm
slangpilaar indien een (extra) toeloopaansluiting nodig is.
Afzuigaansluiting
Vervang de blindplug (6) door een slangpilaar, 38 mm diameter, indien een afzuigpijp
is geïnstalleerd
• Gever voor tankniveaumeter
Indien gewenst, verwijder het deksel (8) en
monteer een gever voor de tankniveaumeter; pas altijd de pakking toe.
3
2
7
6
5
4
8
Let op: Alleen de ultrasone niveausensor
(SENSORA) kan worden toegepast!
De tankvlotter voor vuilwatertanks
( WWSENSORA) kan NIET worden toegepast.
Let op!
Controleer de dichtheid van alle verbindingen alvorens de tank in gebruik te
nemen.
20 mm
(3/4”)
Aansluiting onderzijde tank, APT100
Om de aansluiting aan de onderzijde van deze
tank te kunnen gebruiken moet deze door
middel van boren worden geopend.
Pas een boor toe van 20 mm.
NEDERLANDS
10 110141.01
vetus® Connection kit for waste water tanks
6.3 Aansluiten van de tank
Sluit de tank aan met een slang van goede kwaliteit. Voorkom hierbij het maken van scherpe
knikken en zakken in de slang.
Beugel de slang op niet te grote, regelmatige,
afstanden. In z.g. ‘zakken’ in de slang zal zich
bezinksel ophopen wat na enige tijd verstoppingen geeft.
De gewapende slang moet een zogenaamde
(geurdichte) vuilwaterslang zijn en tenminste
bestand zijn tegen een geringe over- en onderdruk 30 kPa (0,3 bar).
Vetus levert een voor vuilwater geschikte slang.
Art.code: WWHOSE19A (inw. ø 19 mm),
WWHOSE25A (inw. ø 25 mm),
WWHOSE38A (inw. ø 38 mm),
Speciaal voor zwartwatertanks, geurdichte
vuilwaterslang:
Art.code: SAHOSE19 (inw. ø 19 mm),
SAHOSE25 (inw. ø 25 mm),
SAHOSE38 (inw. ø 38 mm).
Monteer elke slangverbinding met een goede
roestvaststalen slangklem.
Installeer de pomp (15) en de huiddoorvoer
met de afsluiter (17).
Installeer de afzuigslang(en) (22) (ø 38 mm)
zodanig dat zowel de tank, de pomp als de
dekdop e.d. niet mechanisch worden belast.
Monteer de ontluchtingsnippel (19), zo hoog
mogelijk, boven het niveau van de bovenzijde
van de tank. Kies een zodanige plaats voor de
ontluchtingsnippel dat regen- of buitenwater
niet zal binnendringen.
Monteer de ontluchtingsleiding (23), inwendige diameter 19 mm, tussen de ontluchtingsnippel en de tank. De ontluchtingsleiding
dient, vanaf de tank gezien, voortdurend in
hoogte oplopend te worden gemonteerd.
Het is zeer raadzaam om in de leiding een
geurlter type NSF te plaatsen. Dit voorkomt
onaangename geuren uit de ontluchtingsnippel.
Spoelleiding (27)
Om de tank eenvoudig met schoon te water te
kunnen door spoelen kan een extra slangpilaar
in de het aansluitdeksel worden aangebracht
welke wordt aangesloten op een extra dekdop.
Via deze dekdop kan schoon water worden
toegevoerd.
Afvoerpomp (15)
Een zelfaanzuigende vuilwaterpomp mag op
een willekeurige hoogte ten opzichte van de
tank worden opgesteld.
Bij een APT100 tank kan ook een niet-zelfaanzuigende vuilwaterpomp worden toegepast.
Deze pomp moet lager dan, of op gelijke
hoogte met, de onderzijde van de tank worden
opgesteld. En worden aangesloten op de slangaansluiting onder aan de tank.
Installeer een bochtbeluchter (16) in de afvoerleiding tussen pomp en huiddoorvoer
indien de vuilwatertank onder de waterlijn is
opgesteld en de huiddoorvoer zich ook onder
de waterlijn bevindt.
6.4 Controle
Controleer na installatie het systeem op dichtheid.
Afpersdruk
20 kPa (0,2 bar)
.
110141.01 11
vetus® Connection kit for waste water tanks
min. 40 cm
(16”)
19
23
19
20
21
28
23
12
11
13
13
9
22
22
22
15
16
24
18
17
26
9
25
2
1
25
14
1
1
27
3
2
7
6
5
4
8
10
1 ‘Grijswater’ systeem
2 ‘Zwartwater’ systeem
1. Afzuigpijp ø 40 mm
2. Aansluitdeksel
3. Dekselmoer
4. Toeloopaansluiting (Slangpilaar, ø 25 en
ø 38 mm)
5. Ontluchting (Slangpilaar, ø 19 mm)
6. Blindplug G 1
1
/4” (Afzuigaansluiting)
7. Blindplug G 1/2” (Extra toeloopaansluiting
ø 19 mm)
8. Blinddeksel, gat voor niveaugever
9. Vuilwaterwatertank
10. Gever voor niveaumeter (SENSORA)
11. Wasbak
12. Douche
13. Sifon (Stankafsluiter)
14. Toilet
15. Vuilwaterpomp
16. Bochtbeluchter
17. Huiddoorvoer met afsluiter
18. Huiddoorvoer ø 8 mm
19. Ontluchtingsnippel: ø 19 mm
20. Geurlter: ø 19 mm
21. Dekdop voor afzuiging
22. Afzuig-vuilwaterslang: ø 38 mm
23. Ontluchtingsleiding: ø 19 mm
24. Beluchtingsleiding: ø 8 mm
25. Toeloop-vuilwaterslang, ø 19, ø 25 en ø 38
mm
26. Drie-wegkraan
27. Spoelleiding
28. Dekdop voor spoelwater
NEDERLANDS
12 110141.01
vetus® Connection kit for waste water tanks
Type
ATANK..
APT100
42 61 88 110 137 170 215 335 390
Inhoud 42 61 88 110 137 170 215 335 390 100 liter *)
Gewicht 3,0 4,0 6,7 7,5 9,25 11,4 13,6 25,8 26,6 11,8 kg *)
Max. druk 30 kPa (0,3 bar)
Materiaal
mMPE (Metallocene Medium Density Polyethylene),
kleur : blauw
*) Opgegeven zijn de nominale waarden voor inhoud en gewicht. Geringe afwijkingen zijn moge-
lijk.
Aansluiting voor tankniveausensor:
voor sensor met een 5
gats SAE ens (SENSORA).
M5
68°
68°
72°
72°
80°
ø 42 mm
P.c.d. 54 mm
7 Technische gegevens
Sticker
Breng de grijze sticker
voor ‘Waste water tank’
aan op de tank, zodanig
dat de tekst leesbaar
is en breng ook de inhoudssticker aan.
Fresh water tank
• Drinking water safe• Meets KTW standard
• P max. 30 kPa (0.3 bar | 4.35 psi)
• Tank capacity of:
AT147583W.VE
Quality product by
vetus
, Schiedam
Designed and made in the Netherlands
Excellent
warranty
Worldwide
network
Diesel fuel tank
• According to ISO 21487
• 0613
AT147583F.VE
• Max. test pressure 30 kPa (0.3 bar | 4.35 psi)
• Tank capacity of:
• Max. 100 °C
• Max. ll-up height 3.5 m
Quality product by vetus, Schiedam
Designed and made in the Netherlands
Excellent
warranty
Worldwide
network
Waste water tank
• According to ISO 8099
• P max. 30 kPa (0.3 bar | 4.35 psi)
• 0613
• Tank capacity of:
AT147583B.VE
Quality product by vetus, Schiedam
Designed and made in the Netherlands
Excellent
warranty
Worldwide
network
42 litres
9.2 Imp.Gal. | 11.1 US Gal.
61 litres
13.4 Imp.Gal. | 16.1 US Gal.
88 litres
19.4 Imp.Gal. | 23.2 US Gal.
170 litres
37.4 Imp.Gal. | 44.9 US Gal.
215 litres
47.3 Imp.Gal. | 56.8 US Gal.
335 litres
73.7 Imp.Gal. | 88.5 US Gal.
110 litres
24.2 Imp.Gal. | 29 US Gal.
390 litres
85.8 Imp.Gal. | 103 US Gal.
xx litres
xx.x Imp.Gal. | xx.x US Gal.
xx litres
xx.x Imp.Gal. | xx.x US Gal.
100 litres
22 Imp.Gal. | 26.4 US Gal.
xx litres
xx.x Imp.Gal. | xx.x US Gal.
137 litres
30.1 Imp.Gal. | 36.2 US Gal.
xx litres
xx.x Imp.Gal. | xx.x US Gal.
AT147583A.VE
Waste water tank
• According to ISO 8099
• P max. 30 kPa (0.3 bar | 4.35 psi)
• 0613
• Tank capacity of:
AT147583B.VE
Quality product by vetus, Schiedam
Designed and made in the Netherlands
Excellent
warranty
Worldwide
network
xx litres
xx.x Imp.Gal. | xx.x US Gal.
110141.01 13
vetus® Connection kit for waste water tanks
1 Introduction
This manual applies to the connection kit ILTCONW and for the Vetus (xed) plastic tanks
type ATANK (42 to 390 liters) and type APT100
(100 liters) when used as a rigid plastic waste
water tank for grey water and black water.
When installing a waste water tank, the European Recreational Craft Directive (RCD, 2013/53/
EU) and any national legislation must be observed. Use the ISO 8099 standard as a guide.
Grey water tank
- A grey water tank should only be used for
collecting water from the sink, shower, wash
basin, air conditioning, etc..
- The capacity of a waste water tank can never
be too large.
- Match the capacity to the amount of fresh
water available; the capacity of the water
tank(s).
- Fit sink, shower, wash basin, etc. with a drain
with sieve, so that coarse waste, such as hair
etc., will be less likely to enter the grey water
tank.
Black water tank
- A black water tank is used only for temporary collecting toilet waste.
- The capacity of a waste water tank can never
be too great.
- The capacity should be calculated using the
amount of ushing water (outside water)
used by the toilet. Reckon on 7 to 14 litres
(1.5 to 3 Imp. Gal., 1.9 to 3.8 US Gal.) of black
water per person per day.
- Use only water-soluble toilet paper to prevent unnecessary blockages. Sanitary towels and tampons in the toilet and black water tank will certainly cause blockages.
Clearing a blockage is an unpleasant job, make
sure you have a pair of rubber gloves on board.
Smell
Grey water tank
- Unpleasant odours will be produced in every grey water tank. Fit the sink, shower, wash
basin, etc., with an S-bend (siphon or stink
trap) and a plug.
Black water tank
- Unpleasant smells caused by faeces will be
produced in every blackwater tank. The use
of sea water for ushing will increase the
smell. The algae in sea water also produce
unpleasant smells.
- It is possible to add special additives to
waste water tanks to reduce the smell, called
tank deodorants. A simple way of reducing
the smell is by using washing soda, which
cleans and sterilizes.
- Leaking hoses, hose ttings, tanks, tank covers, etc., can also cause a smell nuisance. So
carry out a regular check of the whole system.
For dimensions, see drawing on page 66-67.
Tolerances of +/- 2% apply to all tank dimensions!
ENGLISH
14 110141.01
vetus® Connection kit for waste water tanks
2 Use
Emptying
The longer polluted water has been in the tank
the greater the risk of nuisance from smell.
Therefore, never leave a waste water tank lled
unnecessarily long, but pump the tank empty
or have it pumped empty once a week, or
whenever possible.
Pumping empty can be done in two ways:
1. by connecting a shore pump-out system to
the deck cap to pump the tank empty.
2. by using a pump present on the ship to
pump out the waste water directly overboard through the deck cap and a hose
connected to this. This pump must have internal diameter of minimum ø 38 mm (1½
inch).
Note
Pumping waste water directly
overboard is in many places absolutely
not allowed!
If the tank is pumped empty by a high capacity
pump there is a risk of the tank collapsing due
to the reduced pressure caused. This problem
occurs particularly when using the pump-out
systems. The following measures can be taken
to prevent collapsing from occurring:
- open the inspection cover on the tank
- open a shut-o valve tted to the tank for
this purpose
- install an automatically working blow valve.
During your absence
The water in the siphons can evaporate when
no use is made of washbasins, showers etc. for
a long time (siphons act as smell traps in the
pipes). This causes smell nuisance. Therefore,
place plugs in all drains when the ship is not to
be manned for a longer period.
Disinfect the tank and pipes at least once a year
preferably at the end of the sailing season.
Cleaning
‘Grey water’ tank
Clean the inside of the tank with water and a
good degreasing household cleaner; use a
brush or a sponge for a rigid tank. Rinse the
tank with clean tap water.
‘Black water’ tank
Clean the inside of the tank with water and a
good toilet cleaner; add cleaning vinegar if
there are lime deposits; use a brush or a sponge
for a rigid tank. Rinse the tank with clean tap
water.
If required, add to reduce odors ‘Tank Fresh’.
Disinfecting
Disinfect the tank by lling it with a solution
of bleach in water (1: 1000). Circulate this disinfecting mixture through the waste water system. Remove the solution and rinse the tank
with clean tap water.
110141.01 15
vetus® Connection kit for waste water tanks
3 Making ready for winter
The tank, pipes, pump, etc. must always be
drained completely.
Note
Never put anti-freeze in the tank or other
parts of the drinking water system to protect
it against freezing, anti-freeze is very poisonous!
4 Maintenance
- Check the breather nipple regularly and
clean the sieve of the breather nipple if necessary.
- Check the hoses and hose connections for
possible leaks annually and t new hoses
and/or hose clamps as necessary.
- Also check the tank for damage as a result
of chang. Replace a damaged tank immediately.
- Carry out the disinfection procedures described under ‘Use’ at the beginning of the
sailing season.
- A tank and installation that is strongly contaminated by algae can be cleaned by rinsing the tank, the pump and pipes with a
solution of bleach in water (1:20). Rinse the
tank with clean tap water.
5 Installation
5.1 General
When choosing a place for the tank and for the
deck ller cap, take the following into account:
- The suction hose should be as short as possible, must go directly down to the tank and
be as straight as possible.
- The space in which the tank is placed should
be properly ventilated.
Note
Position the tank in such a way that the
plug P is on the top side of the tank. Consult the diagrams on p. 66-67 for placement of plug P.
ENGLISH
16 110141.01
vetus® Connection kit for waste water tanks
Positioning
Install the tank in such a way that it is easily accessible for inspection. The tank should always
be installed above the maximum bilge water
level.
Also ensure that there is sucient free space
at the top of the tank for the hose connection.
This connection must be easily reached during
installation. For ventilation, the tank should
have a free space of about 1 cm (3/8”) from
bulkheads or other tanks.
± 30 mm
70 mm
70 mm
Make sure the tank has a suciently secure
foundation on which to install it and secure it
properly.
The dimensions of the tank will increase a
little when it is lled. Take this into account
when xing the tank.
Fix the tank securely with the tting straps
from the installation kit; these will accommodate the expansion of the tank.
110141.01 17
vetus® Connection kit for waste water tanks
6 Preparation
The tank must have a threaded connection.
ATANK tanks (42 to 390 liters)
An inspection cover ILT120 must be tted to
these tanks.
Mounting inspection lid
• Mount the inspection lid ILT120, this is not
included in the supply. For installation instructions consult the manual supplied with
the inspection lid.
• Do not install the nut with the blind plate.
The blind plate is not used.
APT100 tanks
These tanks have already been tted with a
collar with screw thread, remove the nut and
remove the blind plate and the gasket.
ATANK...
APT100
Fitting in sailing boats
When tting remember that the ller hose
must always be positioned on the same side of
the boat as the tank.
This prevents too high a pressure from possibly
occurring in the tank when sailing heeled.
ENGLISH
18 110141.01
vetus® Connection kit for waste water tanks
6.1 Suction connection
An option for emptying the tank can be realized in dierent ways.
- Fit an extraction tube with a straight or angled tting in the tank.
- Place an extraction tube in the connection
cover.
- Open the connection at the bottom by
means of drilling (APT100 tank only).
WTS78038B WTS78038S
See page 63 for installation drawings
Extraction pipe with angled (WTS78038B
)or straight tting (WTS78038S).
Drill the hole for the extraction pipe (57 mm (2
1∕4”) diameter) in the top of the tank.
Choose the position of the tting so that when
the ship is beached on its side, waste water
cannot run back to the shower, wash basin, toilet, etc., or ow outside via the tank air-relief.
Clean saw dust and drill shavings from inside
the tank.
Install the extraction pipe with the gasket rings
supplied. Tighten the nuts using the wrench,
use never pipe wrench. Do not tighten the nuts
excessively.
After 2 days check that the nut is still tight,
tighten more securely if required. Repeat this
after 4 days.
Extraction pipe in connection
Apply a standard commercially available 40
mm PVC pipe.
Make the extraction pipe (1) to the correct
length - the underside must be approx. 15 mm
from the bottom of the tank and glue the extraction pipe into the connection.
Apply an anaerobic adhesive (instant adhesive)
suitable for plastics
ca. 15 mm
(
5
/8”)
1
A
A - 24 mm
(A -
15
/16”)
15°
ø 40 mm
110141.01 19
vetus® Connection kit for waste water tanks
6.2 Fitting the connection cover
Clean the inside of the tank before tting the
connection cover.
• Connection cover (2)
Position the connection cover (2) as shown
in the drawing and t the nut (3).
• Connections
Installed are the inlet connection (4), hose
pillar 38 mm, and the vent connection (5),
hose pillar 19 mm diameter.
The 38 mm hose pillar can be replaced by a
25 mm hose pillar or a blind plug.
Replace the blind plug (7) with a 19 mm
hose pillar if an (extra) inlet connection is
required.
Extraction connection
Replace the blind plug (6) with a hose pillar, 38 mm diameter, if an extraction pipe is
installed
• Sender for fuel level gauge.
If desired, remove the cover (8) and install a
sender for the tank level gauge; always apply the gasket.
3
2
7
6
5
4
8
Note: Only the ultrasonic level sensor
(SENSORA) can be used!
The tank oat for waste water tanks
(WWSENSORA) can NOT be used.
Note!
Check the tightness of all connections
before lling the tank.
20 mm
(3/4”)
Connection at tank bottom, APT100
Open de the connection at the bottom of the
tank by means of drilling to use this connection
Apply a drill of 20 mm.
ENGLISH
20 110141.01
vetus® Connection kit for waste water tanks
6.3 Tank connections
Connect the tank with a good quality reinforced hose. Avoid sharp bends and kinks or
sagging in the hose.
Bracket the hose at not too far apart, regular
points, to prevent the hose sagging. Deposits
will collect in these sags, causing a blockage
after time.
The reinforced hose should be an odour-proof
waste water hose and resistant to a limited
under- and over-pressure of 30 kPa (0,3 bar, 4
psi).
Vetus supplies a hose suitable for waste water.
Article Code:
WWHOSE19A, 19 mm (3/4”) internal diameter
WWHOSE25A, 25 mm (1”) internal diameter
WWHOSE38A, 38 mm (1 1/2”) internal diameter
Specially for black water tanks, odour-proof
waste water hose:
Article Code:
SAHOSE19, 19 mm (3/4”) internal diameter
SAHOSE25, 25 mm (1”) internal diameter
SAHOSE38, 38 mm (1 1/2”) internal diameter
Fit every hose connection with a good stainless
steel hose clip.
Install pump (15) and hull outlet with valve
(17).
Install the suction hose(s) (22) (ø 38 mm, 1
1/2” dia.) such that neither the tank, pump or
deck cap are subject to any mechanical loads.
Fit the air-relief nipple (19) as high up as possible above the level of the top of the tank.
Choose a place for the nipple where rain or
other outside water cannot enter.
Fit the air-relief pipe (23), internal diameter
19 mm (5/8”) between the air-relief nipple
and the tank. When viewed from the tank, the
air-relief pipe should run straight upwards.
It is very advisable to t a smell lter type NSF
in the pipe. This prevents unpleasant smells
from the vent nipple.
Rinsing pipe (27)
In order to rinse out the tank easily with clean
water, and extra tting can be made in the
deck connected to an extra deck cap. Clean
water can be poured in through this pipe.
Discharge pump (15)
A self-priming pump can be mounted at any
height in relation to the tank.
With an APT100 tank, a non-self-priming waste
water pump can also be used. This pump must
be positioned lower than or at the same level
as the bottom of the tank. And it must be connected to the hose connection at the bottom
of the tank.
Install an air vent (16) in the discharge pipe
between pump and hull outlet when the waste
water tank is below the water line and the hull
outlet is also below the water line.
6.4 Check
Check the system for any leaks.
Extraction pressure 20 kPa (0.2 bar, 3psi).
110141.01 21
vetus® Connection kit for waste water tanks
min. 40 cm
(16”)
19
23
19
20
21
28
23
12
11
13
13
9
22
22
22
15
16
24
18
17
26
9
25
2
1
25
14
1
1
27
3
2
7
6
5
4
8
10

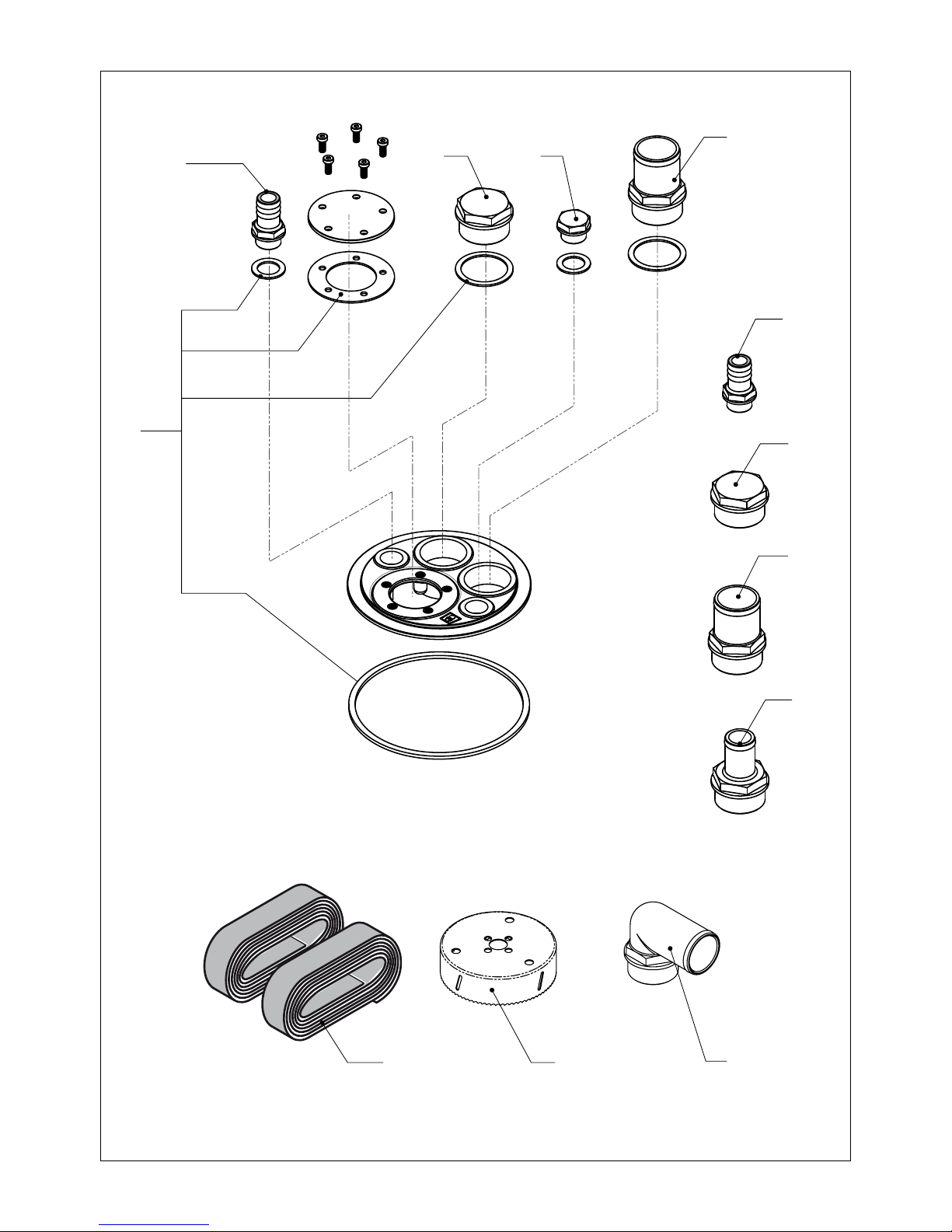

1 ‘Grey water’ system
2 ‘Black water’ system
1. Extraction pipe ø 40 mm
2. Connection lid
3. Lid nut
4. Tapered connection (hose pillar,
ø 25 and ø 38 mm)
5. Vent (hose pillar, ø 19 mm)
6. Blind plug G 1
1
/4”
(Extraction connection)
7. Blind plug G 1/2”
(Extra inlet connection ø 19 mm)
8. Blind plate, hole for level indicator
9. Waste water tank
10. Indicator for level meter (SENSORA)
11. Washbasin
12. Shower
13. Siphon (Smell trap)
14. Toilet
15. Waste water pump
16. Bend aerator
17. Hull lead-through with shut-o valve
18. Hull lead-through ø 8 mm
19. Vent nipple: ø 19 mm
20. Smell lter: ø 19 mm
21. Deck cap for suction
22. Suction waste water hose: ø 38 mm
23. Bleeding line: ø 19 mm
24. Vent line: ø 8 mm
25. Tapered waste water hose
ø 19, ø 25 and ø 38 mm
26. Three-way valve
27. Rinsing pipe
28. Deck tting for ush water
ENGLISH
22 110141.01
vetus® Connection kit for waste water tanks
*) The values stated in the Table are nominal values for capacity and weight. Slight deviation is possible.
Connection for tank level
sender:
for sender with a 5 hole
SAE ange (SENSORA).
M5
68°
68°
72°
72°
80°
ø 42 mm
P.c.d. 54 mm
7 Technical Data
S
ticker
Apply the grey ‘Waste
water tank’ sticker on the
tank, the text must be
readable after installation of the tank and also
ax the content sticker.
Type
ATANK...
APT100
42 61 88 110 137 170 215 335 390
Capacity
42 61 88 110 137 170 215 335 390 100 liter *)
9.2 13.4 19.4 24.2 30.1 37.4 47.3 73.7 85.8 22 Imp. Gallon *)
11.1 16.1 23.2 29 36.2 44.9 56.8 88.5 103 26.4 US Gallon *)
Weight
3.0 4.0 6.7 7.5 9.25 11.4 13.6 25.8 26.6 11.8 kg *)
6.6 8.8 14.8 16.5 20.4 25.1 30 56.9 58.6 25.7 lbs *)
Max.
pressure
30 kPa (0.3 bar, 4.4 psi)
Material
mMPE (Metallocene Medium Density Polyethylene),
colour : blue
Fresh water tank
• Drinking water safe• Meets KTW standard
• P max. 30 kPa (0.3 bar | 4.35 psi)
• Tank capacity of:
AT147583W.VE
Quality product by
vetus
, Schiedam
Designed and made in the Netherlands
Excellent
warranty
Worldwide
network
Diesel fuel tank
• According to ISO 21487
• 0613
AT147583F.VE
• Max. test pressure 30 kPa (0.3 bar | 4.35 psi)
• Tank capacity of:
• Max. 100 °C
• Max. ll-up height 3.5 m
Quality product by vetus, Schiedam
Designed and made in the Netherlands
Excellent
warranty
Worldwide
network
Waste water tank
• According to ISO 8099
• P max. 30 kPa (0.3 bar | 4.35 psi)
• 0613
• Tank capacity of:
AT147583B.VE
Quality product by vetus, Schiedam
Designed and made in the Netherlands
Excellent
warranty
Worldwide
network
42 litres
9.2 Imp.Gal. | 11.1 US Gal.
61 litres
13.4 Imp.Gal. | 16.1 US Gal.
88 litres
19.4 Imp.Gal. | 23.2 US Gal.
170 litres
37.4 Imp.Gal. | 44.9 US Gal.
215 litres
47.3 Imp.Gal. | 56.8 US Gal.
335 litres
73.7 Imp.Gal. | 88.5 US Gal.
110 litres
24.2 Imp.Gal. | 29 US Gal.
390 litres
85.8 Imp.Gal. | 103 US Gal.
xx litres
xx.x Imp.Gal. | xx.x US Gal.
xx litres
xx.x Imp.Gal. | xx.x US Gal.
100 litres
22 Imp.Gal. | 26.4 US Gal.
xx litres
xx.x Imp.Gal. | xx.x US Gal.
137 litres
30.1 Imp.Gal. | 36.2 US Gal.
xx litres
xx.x Imp.Gal. | xx.x US Gal.
AT147583A.VE
Waste water tank
• According to ISO 8099
• P max. 30 kPa (0.3 bar | 4.35 psi)
• 0613
• Tank capacity of:
AT147583B.VE
Quality product by vetus, Schiedam
Designed and made in the Netherlands
Excellent
warranty
Worldwide
network
xx litres
xx.x Imp.Gal. | xx.x US Gal.
110141.01 23
vetus® Connection kit for waste water tanks
1 Einleitung
Diese Anleitung gilt für den Anschlussbausatz -ILTCONW und für die (fest eingebauten)
Kunststo-Trinkwassertanks von Vetus vom Typ
ATANK (42 bis 390 l) und vom Typ APT100 (100
l) bei Verwendung als
Schmutzwassertank und
Fäkalientanks aus Kunststo.
Bei der Installation eines Schmutzwassertanks
müssen die EU-Richtlinie über Sportboote und
Wassermotorräder (RCD, 2013/53/EU) und
eventuelle nationale Rechtsvorschriften beachtet werden. Als Leitfaden sollte die Norm ISO
8099 angewandt werden.
Schmutzwassertank
- Ein Schmutzwassertank dient zum Auangen von Abfallwasser aus Spüle, Dusche,
Waschbecken, Klimaanlage und dergleichen, er dient nicht zum Auangen von Toilettenabfall.
- Das Fassungsvermögen des Schmutzwassertanks kann nicht groß genug sein.
- Passen Sie den Inhalt an die verfügbare Süßwassermenge, also an den Inhalt des/der
Trinkwassertanks an.
- Versehen Sie Spülbecken, Dusche, Waschbecken usw. mit Sieben, damit grober Abfall,
Haare usw. möglichst nicht in den Schmutzwassertank gelangen.
Fäkalientank
- Der Fäkalientank dient ausschließlich zum
zeitweiligen Auangen des Toilettenabfalls.
- Das Fassungsvermögen des Fäkalientanks
kann nicht groß genug sein.
- Passen Sie den Inhalt an die Spülwassermenge (Außenwasser) der Toilette an; rechnen Sie mit 7 bis 14 l Fäkalienwasser pro Person pro Tag.
- Verwenden Sie ausschließlich wasserlösliches Toilettenpapier, um unnötige Verstopfungen zu vermeiden. Anmerkung: Verbandmaterial in der Toilette und im Fäkalientank
führen unweigerlich zum Verstopfen!
Das Beseitigen von Verstopfungen ist eine unangenehme Arbeit. Halten Sie für solche Fälle
Arbeitshandschuhe aus Gummi oder Chirurgenhandschuhe bereit.
Geruch
Schmutzwassertank
- In jedem Schmutzwassertank entstehen unangenehme Gerüche. Statten Sie Spülbecken,
Dusche, Waschbecken usw. mit Geruchsverschlüssen und Verschlußstopfen aus.
Fäkalientank
- In jedem Fäkalientank werden durch die
Fäkalien unangenehme Gerüche erzeugt.
Durch die Verwendung von Salzwasser zum
Spülen der Toilette wird die Geruchsbildung
noch verstärkt, da die im Salzwasser lebenden Algen ebenfalls unangenehme Gerüche
erzeuge
- Die Geruchsentwicklung im Fäkalientank
läßt sich durch das Hinzufügen spezieller
Chemikalien, sogenannter Tank deodorants,
ca. verringern. Ein einfaches Hausmittel, das
den Geruch wegnimmt, ist Soda, das sowohl
reinigt als auch desinziert.
- Auch können leckende Schläuche, Fittingen,
Tanks, Tankdeckel und dergleichen Ursache
für eine Geruchsbelästigung sein. Kontrollieren Sie also regelmäßig die gesamte
Fäkalientank anlage.
Maße siehe Zeichnungen auf Seite 66-67. Für
alle Maße gelten Toleranzen von ca.2%.
DEUTSCH
24 110141.01
vetus® Connection kit for waste water tanks
2 Benutzung
Entleeren
Je länger sich verunreinigtes Wasser im Tank
bendet, desto höher wird das Risiko einer Geruchsbelästigung. Den Schmutzwassertank daher nicht unnötig lange voll stehen lassen, sondern einmal pro Woche oder jedes Mal, wenn die
Möglichkeit dazu besteht, abpumpen (lassen).
Für das Abpumpen des Tanks gibt es zwei
Möglichkeiten:
1. An den Deckdurchlass wird ein am Kai bendliches, sogenanntes „Pump-out-System“
angeschlossen. Mit diesem System wird der
Tank leer gesaugt.
2. Eine im Boot vorhandene Pumpe pumpt
das Schmutzwasser direkt über Bord. Diese
Pumpe muss einen Durchuss von mindestens ø 38 mm haben.
AchtuNg
Das direkte Überbordpumpen von
Schmutzwasser ist an vielen Stellen
strengstens verboten!
Wird der Tank von einer Pumpe mit hoher Leistung leer gepumpt, besteht die Gefahr, dass
der Tank durch den entstehenden Unterdruck
zusammenklappt. Dieses Problem tritt vor
allem bei den sogenannten „Pump-out-Syste
men“ auf. Um dieses „Zusammenklappen“ zu
vermeiden, kann eine der folgenden Maßnahmen getroen werden:
- Den Kontrolldeckel am Tank önen.
- Ein speziell zu diesem Zweck am Tank installiertes Absperrventil önen.
- Ein automatisches Schnüelventil installieren.
In Ihrer Abwesenheit
Wenn Waschbecken, Duschwannen usw. für
längere Zeit nicht benutzt werden, kann das
Wasser in den Siphons, die als Geruchverschluss in die Abussrohre eingesetzt wurden,
verdampfen. Das führt zu Geruchsbelästigung.
Wenn das Schi über einen längeren Zeitraum
unbemannt ist, sollten daher in alle Abüsse
Stöpsel eingesetzt werden.
Tank und Rohrleitungen mindestens einmal im
Jahr – nach Möglichkeit am Ende der Fahrsaison – reinigen und desinzieren.
Reinigung
Grauwassertank
Die Innenseite des Tanks mit Wasser und einem
gut entfettenden Haushaltsreiniger reinigen.
Bei einem festen Tank eine Bürste oder einen
Schwamm benutzen. Den Tank mit sauberem
Leitungswasser ausspülen.
Schwarzwassertank
Die Innenseite des Tanks mit Wasser und einem
guten Toilettenreiniger reinigen, bei Kalkablagerungen Reinigungsessig zusetzen. Bei einem
festen Tank eine Bürste oder einen Schwamm
benutzen. Den Tank mit sauberem Leitungswasser ausspülen.
Geben Sie eventuell das Mittel „TankFresh“ zu,
um einen unangenehmen Geruch zu reduzieren.
Desinzieren
Zum Desinzieren den Tank mit einer Lösung
aus Chlorwasser in Wasser (im Verhältnis 1 :
1000) füllen. Dieses Desinfektionsgemisch im
Abwassersystem zirkulieren lassen. Die Lösung
ablassen und den Tank mit sauberem Leitungswasser ausspülen.
110141.01 25
vetus® Connection kit for waste water tanks
3 Winterfest machen
Aus Tank, Leitungen, Pumpe usw. muss stets
das gesamte Wasser abgelassen werden.
AchtuNg
Geben Sie niemals Frostschutzmittel in den
Tank oder in andere Teile der Trinkwasseranlage, um sie gegen Einfrieren zu schützen.
Frostschutzmittel ist hochgiftig!
4 Wartung
- Kontrollieren Sie regelmäßig den Entlüftungsnippel und reinigen Sie falls erforderlich das Sieb des Entlüftungsnippels.
- Kontrollieren Sie einmal jährlich die Schläuche und Schlauchanschlüsse auf eventuelle Leckagen und montieren Sie ggf. neue
Schläuche und/oder Schlauchklemmen.
- Kontrollieren Sie auch den Tank auf Beschädigungen, z. B. Scheuerstellen. Ersetzen Sie
einen beschädigten Tank sofort.
- Führen Sie zu Saisonbeginn die im Abschnitt „Verwendung“ genannten Maßnahmen zur Desinzierung durch.
- Ein stark mit Algen verunreinigter Tank und
eine verunreinigte Anlage lassen sich reinigen, indem Tank, Pumpe und Leitungen
mit einer Lösung von Chlorwasser in Wasser
(1:20) durchgespült werden. Spülen Sie den
Tank mit sauberem Leitungswasser aus.
5 Installation
5.1 Allgemeines
Berücksichtigen Sie bei der Wahl der Anbringungsorte für den Tank und für den Deckstutzen folgendes:
- Der Absaugschlauch muß möglichst kurz
sein, er muß in seiner ganzen Länge zum
Tank hin Gefälle haben und er muß möglichst gerade verlaufen.
- Der Raum, in dem sich der Tank bendet,
muß ausreichend ventiliert sein.
AchtuNg
Stellen Sie den Tank so auf, dass sich der
Stecker P an der Oberseite des Tanks bendet (zum Standort des Steckers P vgl.
die Maßzeichnungen auf Seite 66-67).
DEUTSCH
26 110141.01
vetus® Connection kit for waste water tanks
Aufstelluing
Legen Sie den Tank so an, daß er für Inspektionszwecke gut zugänglich ist. Der Tank muß
auf jeden Fall über dem möglichen Höchststand des Bilgewassers angebracht werden.
An der Oberseite muß ausreichend Platz für
die Schlauchanschlüsse sein, so daß sie für die
Montage gut zugänglich sind. Zur Gewährleistung einer ausreichenden Ventilation muß
rund um einen Tank muß zwischen Tank und
Schotts und anderen Tanks ein Abstand von
mindestens 1 cm bestehen.
± 30 mm
70 mm
70 mm
Das Fundament, auf dem der Tank befestigt
wird, muß ausreichend stabil sein.
Berücksichtigen Sie bei der Befestigung des
Tanks, daß seine Maße geringfügig größer
sind, wenn er gefüllt ist.
Befestigen Sie den Tank mit den Befestigungsgurten aus dem Einbausatz; sie ermöglichen
die Ausdehnung des Tanks.
110141.01 27
vetus® Connection kit for waste water tanks
Montage in Segelschien
Bei der Montage berücksichtigen, dass der Füllschlauch immer an derselben Bordseite mon-
6 Vorbereitung
Der Tank muss mit einem Schraubgewindeanschluss versehen sein.
ATANK-Tanks (42 bis 390 l)
Bei diesen Tanks muss ein Inspektionsdeckel
ILT120 montiert werden.
Montage des Inspektionsdeckels
• Montieren Sie den Inspektionsdeckel ILT120.
Di
eser ist nicht im Lieferumfang enthalten.
Lesen Sie die mit dem Inspektionsdeckel
mitgelieferte Montageanleitung.
• Die Mutter mit der Blindplatte nicht montieren.
Die Blindplatte wird nicht verwendet.
APT100 tanks
Diese Tanks haben bereits einen Schraubgewindeanschluss. Schrauben Sie die Mutter ab
und entfernen Sie die Blindplatte mit der Dichtung.
ATANK...
APT100
tiert werden muss wie der Tank. Das verhindert
einen möglicherweise zu großen Unterdruck
beim Fahren unter Neigung.
DEUTSCH
28 110141.01
vetus® Connection kit for waste water tanks
6.1 Absauganschluss
Die Möglichkeit, den Tank leer pumpen zu
können, kann auf verschiedene Weise realisiert
werden.
- Montieren Sie ein Absaugrohr mit geradem
oder rechtwinkligem Fitting in den Tank.
- Bringen Sie ein Absaugrohr im Anschlussdeckel an.
- Önen Sie den Anschluss an der Unterseite
durch Bohren (nur für APT100-Tank).
WTS78038B WTS78038S
Vgl. die Montagezeichnungen auf S. 63
Absaugrohr mit rechtwinkligem (WTS78038B)
oder geradem Fitting (WTS78038S)
Auf der Oberseite des Tanks das Loch für das Absaugrohr (ø 57) anbringen.
Wählen Sie die Lage der Fittings so, dass auch bei Seitenlage des Schies vermieden wird, dass Schmutzwasser aus dem Schmutzwassertank zurück zur Dusche, zum Waschbecken, zur Toilette o. ä. oder über die
Tankentlüftung nach außen ießen kann.
Das Säge- und Bohrmehl aus dem Tank entfernen.
Das Absaugrohr mit den mitgelieferten Dichtringen
montieren. Die Muttern mit dem Schraubenschlüssel
festziehen, keinesfalls mit einer Wasserrohrzange. Die
Muttern nicht zu fest anziehen.
Nach 2 Tagen kontrollieren, ob die Mutter noch gut
festsitzt, und ggf. die Muttern fester anziehen. Diese
Kontrolle nach 4 Tagen nochmals wiederholen.
Absaugrohr im Anschlussdeckel
Verwenden Sie ein im Handel erhältliches Standard-PVC-Rohr 40 mm.
Machen Sie das Absaugrohr (1) passend – das
Ende muss sich in ca. 15 mm Distanz zur Unterseite des Tanks benden – und kleben Sie das
Absaugrohr in den Anschluss.
Verwenden Sie dazu einen anaeroben Kleber (Sekundenkleber), der für Kunststoe geeignet ist.
ca. 15 mm
(
5
/8”)
1
A
A - 24 mm
(A -
15
/16”)
15°
ø 40 mm
110141.01 29
vetus® Connection kit for waste water tanks
6.2 Montage des Anschlussdeckels
Reinigen Sie den Tank von innen, bevor Sie
den Anschlussdeckel montieren.
• Anschlussdeckel (2)
Bringen Sie den Anschlussdeckel (2) wie in
der Zeichnung angegeben an und montieren Sie die Mutter (3).
• Anschlüsse
Installiert sind der Zulaufanschluss (4) – eine
Schlauchtülle 38 mm, sowie der Anschluss
für die Entlüftung (5) – eine Schlauchtülle
mit 19 mm Durchmesser.
Die 38-mm-Schlauchtülle kann eventl.
durch eine 25-mm-Schlauchtülle oder einen Blindstopfen ersetzt werden.
Ersetzen Sie den Blindstopfen (7) durch eine
19-mm-Schlauchtülle, wenn ein (zusätzlicher) Zulaufanschluss benötigt wird.
Absauganschluss
Ersetzen Sie den Blindstopfen (6) durch eine
38-mm-Schlauchtülle, wenn ein Absaugrohr installiert ist.
• Geber für Tankanzeige
Bei Bedarf können Sie den Deckel (8) entfernen und einen Geber für die Tankanzeige
montieren; verwenden Sie dabei immer die
Dichtung.
3
2
7
6
5
4
8
Hinweis: Nur der Ultraschall-Füllstandssensor
(SENSORA) darf verwendet werden!
Der Tankschwimmer für Schmutzwassertanks
( WWSENSORA) darf NICHT verwendet werden.
AchtuNg!
Prüfen Sie die Dichtheit aller
Verbindungen vor dem auüllen
der Treibstotanks.
20 mm
(3/4”)
Anschluss an der Unterseite des Tanks
APT100
Um den Anschluss an der Unterseite dieses
Tanks verwenden zu können, muss er durch
Bohren geönet werden.
Verwenden Sie einen 20-mm-Bohrer.
DEUTSCH
30 110141.01
vetus® Connection kit for waste water tanks
6.3 Anschließen des Tanks
Installieren Sie einen armierten und qualitativ
guten Schlauch. Vermeiden Sie scharfes Knicken und Durchhängen des Schlauchs.
Unterstützen Sie den Schlauch in nicht zu großen, regelmäßigen Abständen. In stark durchhängenden Schlauchstücken können sich Ablagerungen ansammeln und den Schlauch nach
einiger Zeit verstopfen.
Der armierte Schlauch muß ein sogenannter
(geruchsundurchlässiger) Schmutzwasserschlauch sein und gegen geringe Über- und
Unterdrücke von mindestens 30 kPa (0,3 bar)
beständig sein.
Vetus liefert einen für Schmutzwasser geeigneten Schlauchtyp.
Artikelkode:
WWHOSE19A, Innen durchmesser 19 mm
WWHOSE25A, Innen durchmesser 25 mm
WWHOSE38A, Innen durchmesser 38 mm
Speziell für Fäkalientanks, geruchsundurchlässiger Schmutz wasser schlauch:
Artikelkode:
SAHOSE19, Innen durchmesser 19 mm
SAHOSE25, Innen durchmesser 25 mm
SAHOSE38, Innen durchmesser 38 mm
Verwenden Sie zum Anschluß der Schläuche
einwandfreie Nirosta-Schlauchklemmen!
Installieren Sie die Pumpe (15) und den
Rumpfdurchbruch mit dem Seeventil (17).
Installieren Sie den Absaugschlauch/die Absaugschläuche (22) (ø 38 mm) derart, daß
weder der Tank/die Tanks und die Pumpe noch
der Deckstutzen mechanisch belastet werden.
Bringen Sie den Entlüftungsstutzen (19) möglichst hoch über der Tankoberseite an. Wählen
Sie für den Entlüftungsstutzen eine Stelle an
Deck, bei der Regen- und Außenwasser nicht
eindringen können.
Installieren Sie die Entlüftungsleitung (23)
mit dem Innendurchmesser 19 mm zwischen
dem Entlüftungs-stutzen und dem Tank. Die
Entlüftungsleitung muß vom Tank aus ständig
bis zum Entlüftungsstutzen aufwärts verlaufend angebracht werden.
Es empehlt sich, um in der Leitung einen Geruchslter Typ NSF anzubringen. Der verhindert unangenehme Gerüche aus dem Entlüftungsnippel.
Spülleitung (27)
Zum einfachen Durchspülen des Tanks mit sauberem Wasser kann an der Tankoberseite ein
zusätzlicher Stutzen angebracht werden. Dieser
kann mit einem Einfüllschlauch an einem Stutzen an Deck angeschlossen werden, durch den
sauberes Wasser zugeführt werden kann.
Absaugpumpe (15)
Eine selbstansaugende Pumpe kann in willkürlicher Höhe zum Tank angebracht werden.
Bei einem APT100-Tank kann auch eine nichtselbstansaugende Schmutzwasserpumpe
verwendet werden. Eine solche Pumpe muss
niedriger oder auf gleicher Höhe mit der Tankunterseite installiert werden. Sie wird an
den Schlauchanschluss auf der Unterseite des
Tanks angeschlossen.
Installieren Sie einen Krümmerentlüfter (16)
in die Absaugleitung zwischen der Pumpe und
dem Rumpfdurchbruch, falls der Schmutzwassertank unter der Wasserlinie eingebaut ist und
sich der Rumpfdurchbruch ebenfalls unter der
Wasserlinie bendet.
6.4 Kontrolle
Prüfen Sie nach der Installation, ob das System
dicht ist.
Prüfdruck:
20 kPa (0,2 bar)
.
110141.01 31
vetus® Connection kit for waste water tanks
min. 40 cm
(16”)
19
23
19
20
21
28
23
12
11
13
13
9
22
22
22
15
16
24
18
17
26
9
25
2
1
25
14
1
1
27
3
2
7
6
5
4
8
10
1 „Grauwasser“-System
2 „Schwarzwasser“-System
1. Absaugrohr ø 40 mm
2. Anschlussdeckel
3. Deckelmutter
4. Zulaufanschluss ((Schlauchsäule,
ø 25 und ø 38 mm)
5. Entlüftung ((Schlauchsäule, ø 19 mm)
6. Blindstopfen G 1
1
/4” (Absauganschluss)
7. Blindstopfen G 1/2” (zusätzlicher
Zulaufanschluss ø 19 mm)
8. Blinddeckel, Loch für Niveaugeber
9. Schmutzwassertank
10. Geber für Niveaumeter (SENSORA)
11. Waschbecken
12. Dusche
13. Siphon (Geruchsverschluss)
14. Toilette
15. Schmutzwasserpumpe
16. Rohrbelüfter
17. Borddurchlass mit Absperrventil
18. Borddurchlass: ø 8 mm
19. Entlüftungsnippel: ø 19 mm
20. Geruchslter: ø 19 mm
21. Deckdurchlass für Absaugung
22. Absaug-Schmutzwasserschlauch: ø 38 mm
23. Entlüftungsleitung: ø 19 mm
24. Belüftungsleitung: ø 8 mm
25. Zulauf-Schmutzwasserschlauch:
ø 19, ø 25 und ø 38 mm
26. Dreiwegehahn
27. Spülleitung
28. Deckstutzen für Spülwasser
DEUTSCH
32 110141.01
vetus® Connection kit for waste water tanks
Type
ATANK..
APT100
42 61 88 110 137 170 215 335 390
Inhalt 42 61 88 110 137 170 215 335 390 100 Liter *)
Gewicht 3,0 4,0 6,7 7,5 9,25 11,4 13,6 25,8 26,6 11,8 kg *)
Höchstdruck 30 kPa (0,3 bar)
Material
mMPE (Metallocene Medium Density Polyethylene),
Farbe: blau
*) Die angegebenen Werte sind Nennwerte für Inhalt und Gewicht. Geringfügige Abweichungen
sind möglich.
Verbindung für die Tankanzeige:
für Sensoren mit einem
5-Loch SAE-Flansch (SENSORA).
M5
68°
68°
72°
72°
80°
ø 42 mm
P.c.d. 54 mm
7 Technische Daten
Fresh water tank
• Drinking water safe• Meets KTW standard
• P max. 30 kPa (0.3 bar | 4.35 psi)
• Tank capacity of:
AT147583W.VE
Quality product by
vetus
, Schiedam
Designed and made in the Netherlands
Excellent
warranty
Worldwide
network
Diesel fuel tank
• According to ISO 21487
• 0613
AT147583F.VE
• Max. test pressure 30 kPa (0.3 bar | 4.35 psi)
• Tank capacity of:
• Max. 100 °C
• Max. ll-up height 3.5 m
Quality product by vetus, Schiedam
Designed and made in the Netherlands
Excellent
warranty
Worldwide
network
Waste water tank
• According to ISO 8099
• P max. 30 kPa (0.3 bar | 4.35 psi)
• 0613
• Tank capacity of:
AT147583B.VE
Quality product by vetus, Schiedam
Designed and made in the Netherlands
Excellent
warranty
Worldwide
network
42 litres
9.2 Imp.Gal. | 11.1 US Gal.
61 litres
13.4 Imp.Gal. | 16.1 US Gal.
88 litres
19.4 Imp.Gal. | 23.2 US Gal.
170 litres
37.4 Imp.Gal. | 44.9 US Gal.
215 litres
47.3 Imp.Gal. | 56.8 US Gal.
335 litres
73.7 Imp.Gal. | 88.5 US Gal.
110 litres
24.2 Imp.Gal. | 29 US Gal.
390 litres
85.8 Imp.Gal. | 103 US Gal.
xx litres
xx.x Imp.Gal. | xx.x US Gal.
xx litres
xx.x Imp.Gal. | xx.x US Gal.
100 litres
22 Imp.Gal. | 26.4 US Gal.
xx litres
xx.x Imp.Gal. | xx.x US Gal.
137 litres
30.1 Imp.Gal. | 36.2 US Gal.
xx litres
xx.x Imp.Gal. | xx.x US Gal.
AT147583A.VE
Waste water tank
• According to ISO 8099
• P max. 30 kPa (0.3 bar | 4.35 psi)
• 0613
• Tank capacity of:
AT147583B.VE
Quality product by vetus, Schiedam
Designed and made in the Netherlands
Excellent
warranty
Worldwide
network
xx litres
xx.x Imp.Gal. | xx.x US Gal.
Aufkleber
Bringen Sie den grauen
Aufkleber „Waste water
tank“ auf dem Tank an,
sodass der Text gut lesbar ist, und bringen Sie
auch den Inhalts-Aufkleber an.
110141.01 33
vetus® Connection kit for waste water tanks
1 Introduction
Ce mode d’emploi est destiné au kit de raccordement ILTCONW et aux réservoirs (xes) Vetus
en plastique de type ATANK (de 42 à 390 litres)
et de type APT100 (100 litres) utilisés comme
réservoir d’eaux usées pour les eaux usées
‘grises’ et ‘noires’.
Lors de l’installation d’un réservoir de carburant, la Directive européenne relative aux
bateaux de plaisance (RCD 2013/53/EU) et la
législation nationale éventuelle doivent être
respectées. Utilisez la norme ISO 8099 comme
référence.
Réservoir pour eaux grises
- Un réservoir pour eaux grises sert uniquement à recueillir les eaux usées provenant
des éviers, douches, lavabos, climatisations,
etc., et non pas celles provenant des toilettes.
- La capacité d’un réservoir d’eaux usées n’est
jamais trop grande.
- Adapter la capacité du réservoir à la quantité d’eau douce disponible (capacité du(des)
réservoir(s) d’eau).
- Utiliser un tamis dans l’écoulement de
l’évier, douche, lavabo, etc. de façon à retenir autant que possible les déchets tels que
cheveux, etc.
Réservoir pour eaux noires
- Un réservoir pour eaux noires sert uniquement à recueillir temporaire les eaux usées
provenant des toilettes.
- La capacité d’un réservoir d’eaux usées n’est
jamais trop grande.
- Sa capacité doit être adaptée à la quantité d’eau de rinçage (eau extérieure) des
toilettes, ce qui correspond à 7 à 14 litres
d’eaux noires par personne et par jour.
- Utiliser uniquement du papier hygiénique
soluble dans l’eau pour éviter tout engorgement. N.B. Les serviettes hygiéniques et
autres dans les toilettes et le réservoir d’eaux
noires provoquent immanquablement des
obstructions !
Déboucher des conduits obstrués est une tâche
ennuyeuse; veiller donc toujours à avoir à
bord des gants en caoutchouc ou des gants de
chirurgien.
Mauvaises odeurs
Réservoir pour eaux grises
- Des odeurs désagréables se forment dans
les réservoirs pour eaux grises. Pour remédier à ce problème, doter l’évier, la douche,
le lavabo, etc. d’un siphon (col de cygne) et
d’un bouchon.
Réservoir pour eaux noires
- Les matières fécales entraînent la formation
d’odeurs désagréables dans les réservoirs
pour eaux noires, à laquelle contribue en
core l’utilisation d’eau salée pour le rinçage
des toilettes. L’algue présente dans l’eau salée forme elle aussi des odeurs désagréables.
- On peut ajouter éventuellement aux réservoirs
d’eaux usées des produits spéciaux (‘déodorants’ de réservoir) pour supprimer ces odeurs.
Un moyen très simple est le sel de soude, qui
nettoie et désinfecte en même temps.
- Les odeurs désagréables peuvent également
provenir de tuyaux, raccords de tuyaux, réservoirs, couvercles de réservoir, etc., non
étanches. Vérier donc régulièrement l’étanchéité de tous les éléments du système.
Pour les dimensions, voir dessins p. 66-67. Pour
toutes les dimensions des réservoirs, tolérances
de + ou - 2% !
FRANÇAIS
34 110141.01
vetus® Connection kit for waste water tanks
2 Utilisation
Vidange
Le risque de formation d’odeurs désagréables
augmente lorsque les eaux usées restent
longtemps dans le réservoir. Ne pas laisser le
réservoir plein trop longtemps, mais le (faire)
vider en le pompant une fois par semaine, ou
chaque fois que cela est possible.
La vidange du réservoir peut se faire de deux
manières :
1. Par raccordement de l’entrée de pont à un
système « pump-out » situé sur le quai, qui
vide le réservoir.
2. Les eaux usées peuvent être pompées par le
biais d’une pompe montée sur le bateau et
évacuées directement par-dessus bord.La
pompe doit avoir un raccord minimum de
38 mm de diamètre.
AtteNtioN
L'évacuation des eaux usées par pom-
page directement par-dessus bord est
absolument interdite à de nombreux
endroits !
Si le réservoir est vidé par une pompe de haute
capacité, il est possible que le réservoir se plie
sous l’eet de la sous-pression produite. Ce
problème se manifeste notamment dans les
systèmes « pump-out ». Pour empêcher le réservoir de se plier, on peut appliquer l’une des
mesures suivantes :
- Ouvrir la trappe de visite sur le réservoir.
- Ouvrir un clapet prévu à cet eet sur le réservoir.
- Installer un clapet « renieur » automatique.
Pendant votre absence
Lorsque les lavabos, douches, etc. ne sont pas
utilisés pendant une longue période, l’eau dans
les siphons placés dans les conduites d’évacuation pour empêcher les odeurs de se dégager
peut s’évaporer. Il en résulte de mauvaises
odeurs. Si le bateau est inoccupé pendant une
longue période, placer des bouchons dans
tous les écoulements.
Nettoyer et désinfecter le réservoir et les
tuyaux au moins une fois par an, de préférence
à la n de la saison de navigation.
Nettoyage
Réservoir pour eaux grises
Nettoyer l’intérieur du réservoir à l’eau et avec
un bon dégraissant ménager ; utiliser pour un
réservoir xe une brosse ou une éponge. Rincer le réservoir avec de l’eau propre du robinet.
Réservoir pour eaux noires
Nettoyer l’intérieur du réservoir à l’eau et avec
un bon détergent pour toilettes, utiliser du
vinaigre de nettoyage pour enlever le tartre
éventuel ; utiliser pour un réservoir xe une
brosse ou une éponge. Rincer le réservoir avec
de l’eau propre du robinet.
Ajoutez éventuellement le produit « TankFresh
» pour éviter les mauvaises odeurs.
Désinfection
Désinfecter le réservoir avant de le remplir avec
une solution d’eau de Javel et d’eau (1 : 1000).
Faire circuler ce mélange désinfectant à travers
le système d’eaux usées. Enlever la solution et
rincer le réservoir avec de l’eau propre du robinet.
110141.01 35
vetus® Connection kit for waste water tanks
3 Remisage pour l’hiver
Vider toujours le réservoir, les tuyaux, la pompe,
etc. pendant l’hiver.
AtteNtioN
Ne jamais verser d’antigel dans le réservoir
ou d’autres éléments du système d’eau potable pour le protéger du gel. L’antigel est
une substance très toxique !
4 Entretien
- Contrôler régulièrement la douille de prise
d’air et en nettoyer le tamis si nécessaire.
- Vérier tous les ans l’étanchéité des tuyaux
et connexions et monter de nouveaux
tuyaux et/ou colliers si nécessaire.
- Vérier également le bon état du réservoir
(pas d’usure due au frottement). Remplacer
immédiatement un réservoir endommagé.
- Au début de la saison de navigation, appliquer les procédures de désinfection indiquées au chapitre « Utilisation ».
- Pour nettoyer un réservoir et une installation fortement contaminée par des algues,
rincer le réservoir, la pompe et les tuyaux
avec une solution d’eau de Javel diluée dans
l’eau (1:20). Rincer le réservoir avec de l’eau
propre du robinet.
5 Installation
5.1 Généralités
Choisir un emplacement pour le réservoir et
l’entrée de pont en tenant compte des conditions suivantes :
- Le tuyau d’aspiration doit être le plus court
et le plus droit possible, et aller en s’abaissant de l’entrée de pont au réservoir.
- Le lieu dans lequel est placé le réservoir doit
être susamment ventilé.
AtteNtioN
Installez le réservoir de façon à ce que le
bouchon P se trouve sur le haut du réservoir. (Pour la position du bouchon P, consultez le schéma avec les dimensions à la page
66-67.)
FRANÇAIS
36 110141.01
vetus® Connection kit for waste water tanks
Montage
Placer les réservoirs de façon à faciliter leur inspection. Le réservoir devra toujours se trouver
au-dessus du niveau maximum de l’eau de cale.
Veiller également à ce qu’il y ait un espace sufsant au-dessus des réservoirs pour les raccordements de tuyaux. Ceux-ci doivent rester bien
accessibles pendant le montage. Maintenir un
espace libre de 1 cm environ autour du réservoir, entre les cloisons ou d’autres réservoirs,
pour l’aération.
± 30 mm
70 mm
70 mm
Veiller à disposer d’une base susamment
stable pour pouvoir installer et xer solidement le réservoir.
Les dimensions du réservoir augmentent
légèrement lorsque celui-ci est plein. En tenir
compte lors de la xation du réservoir.
Fixer le réservoir à l’aide des bandes de retenue du kit de raccordement. Ces bandes n’empêchent pas le réservoir de se dilater.
110141.01 37
vetus® Connection kit for waste water tanks
Montage sur voiliers
Lors du montage tenir compte du fait que le
tuyau de remplissage doit être placé du même
côté du bateau que le réservoir.
6 Préparatifs
Le réservoir doit être muni d’un raccord avec
pas de vis.
Réservoirs ATANK (de 42 à 390 litres)
Une trappe de visite ILT120 doit être montée
sur ces réservoirs.
Pose de la trappe de visite
• Mettez en place la trappe de visite ILT120
(non fournie). Consultez le mode d’emploi
fourni avec la trappe de visite pour les instructions de montage.
• Montez l’écrou mais pas la plaque d’obturation.
La plaque d’obturation n’est pas utilisée.
Réservoirs APT100
Ces réservoirs sont déjà munis d’un collier leté. Dévissez l’écrou et retirez la plaque d’obturation, joint compris.
ATANK...
APT100
Ceci permet d’éviter une trop grande surpression en cas de gîte du bateau.
FRANÇAIS
38 110141.01
vetus® Connection kit for waste water tanks
6.1 Raccordement d’aspiration
Le système pour la vidange du réservoir par
pompage peut être réalisé de diérentes manières :
- En montant un tuyau d’aspiration avec raccord droit ou coudé sur le réservoir.
- En branchant un tuyau d’aspiration sur l’ensemble de raccordement.
- En perçant une ouverture pour installer un
raccord sur la partie inférieure du réservoir
(réservoir APT100 uniquement).
WTS78038B WTS78038S
Voir les schémas d’installation à la
page 63.
Tube d’aspiration à raccord coudé (TS78038B)
ou droit (WTS78038S).
Sur le dessus du réservoir, percer le trou pour le tuyau
d’aspiration (ø 57).
Déterminer l’emplacement des raccords de façon à
éviter que les eaux usées contenues dans le réservoir
ne remontent vers les toilettes, la douche ou le lavabo, ou ressortent à l’extérieur par l’évacuation d’air du
réservoir, lorsque le bateau est incliné.
Retirer les débris et copeaux de perçage du réservoir.
Monter le tube d’aspiration en utilisant les rondelles
d’étanchéité fournies. Serrer les écrous avec la clé. Ne
jamais utiliser de pince multiprise. Ne pas trop serrer
les écrous.
Vérier 2 jours plus tard si l’écrou est bien serré et
le resserrer si nécessaire. Procéder à un nouveau
contrôle 4 jours plus tard.
Tube d’aspiration branché à l’ensemble
de raccordement
Utiliser un tube standard 40 mm en PVC disponible dans le commerce.
Couper le tuyau d’aspiration (1) à la longueur
voulue - le bas du tuyau doit arriver à 15 mm
environ du fond du réservoir - et le coller au
raccord.
Utiliser une colle anaérobie (colle-minute) spéciale plastique.
ca. 15 mm
(
5
/8”)
1
A
A - 24 mm
(A -
15
/16”)
15°
ø 40 mm
110141.01 39
vetus® Connection kit for waste water tanks
6.2 Montage du couvercle
de raccordement
Nettoyez l’intérieur du réservoir avant de poser le couvercle de raccordement.
• Couvercle de raccordement (2)
Mettez le couvercle de raccordement (2) en
place comme cela est indiqué sur le dessin
et vissez l’écrou (3).
• Raccordements
Installer le raccord d’alimentation (4), le
raccord coupleur 38 mm, le raccord d’évacuation d’air (5) et le raccord coupleur de 19
mm de diamètre.
Le raccord coupleur de 38 mm peut éventuellement être remplacé par un raccord
coupleur ou un bouchon de 25 mm.
Remplacer le bouchon (7) par un raccord
coupleur de 19 mm diamètre si un raccord
d’alimentation (supplémentaire) est nécessaire.
Raccordement d’aspiration
Remplacer le bouchon (6) par un raccord
coupleur de 38 mm de diamètre si un tube
d’aspiration a été préalablement installé.
• Jauge de mesure de niveau dans le réser-
voir
Si nécessaire, détachez le couvercle (8) et
montez une jauge pour mesurer le niveau
dans le réservoir ; utilisez toujours le joint.
3
2
7
6
5
4
8
Attention : seul le capteur de niveau à ultrasons (SENSORA) peut être utilisé !
Le otteur pour les réservoirs à eaux usées
( WWSENSORA) NE peut PAS être utilisé.
RemARque!
Vérier l’étanchéité de toutes les
connexions avant le remplissage
du réservoir.
20 mm
(3/4”)
Raccord sur le fond du réservoir, APT100
Pour pouvoir placer un raccord sur le fond du
réservoir, il faut percer une ouverture.
Percer un trou de 20 mm.
FRANÇAIS
40 110141.01
vetus® Connection kit for waste water tanks
6.3 Raccordement du réservoir
Raccorder le réservoir à un tuyau armé de
bonne qualité.Veiller à ce que le tuyau ne se
courbe pas ni ne forme de ‘poches’.
Placer les colliers de xation du tuyau à des
intervalles réguliers, assez rapprochés, pour ne
pas former de ‘poches’ dans lesquelles pourraient s’accumuler des résidus pouvant par la
suite boucher le tuyau.
Le tuyau armé doit être un tuyau spécial pour
eaux usées (étanche aux odeurs) et résister au
moins à une faible surpression ou sous-pression de 30 kPa (0,3 bar).
Vetus livre des tuyaux spéciaux pour eaux
usées.
Art. code : WWHOSE19A, int. 19 mm
WWHOSE25A, int. 25 mm
WWHOSE38A, int. 38 mm
Tuyaux spéciaux pour réservoirs pour eaux
noires, étanche aux odeurs:
Art. code : SAHOSE19, int. 19 mm
SAHOSE25, int. 25 mm
SAHOSE38, int. 38 mm
Monter chaque connexion de tuyau avec un
collier de bonne qualité en acier inox.
Installer la pompe (15) et la traversée de doublage avec le clapet (17).
Installer le(s) tuyau(x) d’aspiration (22)
(ø 38 mm) de façon à ne pas exercer de charge
mécanique sur le réservoir, la pompe, l’entrée
de pont, etc.
Monter la douille de prise d’air (19), le plus
haut possible, au-dessus du niveau de la partie
supérieure du réservoir, et à un emplacement
tel que la pluie ou l’eau extérieure ne puisse pas
pénétrer dans le réservoir.
Monter l’évent (23), diamètre interne 19 mm,
entre la douille de prise d’air et le réservoir. Vu
depuis le réservoir, l’évent doit constamment
aller en s’élevant. Il est conseillé d’incorporer
un ltre anti-odeur de type NSF dans le tuyau.
Ceci permet d’éviter des odeurs désagréables
provenant de la douille de prise d’air.
Tuyau de rinçage (27)
Pour pouvoir rincer facilement le réservoir avec
de l’eau propre, on peut monter une garniture
supplémentaire à la partie supérieure du réservoir, qui peut être raccordée à une entrée de
pont supplémentaire. Cette entrée de pont peut
être utilisée pour ajouter de l’eau propre.
Pompe d’évacuation (15)
Une pompe auto-aspirante peut être montée à
n’importe quelle hauteur par rapport au réservoir.
Avec un réservoir APT100, il est également possible d’installer une pompe à eaux usées non
auto-aspirante. Cette pompe doit être installée
à la même hauteur, ou plus bas, que la partie
inférieure du réservoir. Elle doit être raccordée
au raccord à exible sous le réservoir.
Installer une purge de coude (16) dans le
tuyau d’évacuation entre la pompe et la traversée de doublage, si le réservoir d’eaux usées a
été placé sous la ligne de ottaison et que la
traversée de doublage se trouve également
sous la ligne de ottaison.
6.4 Contrôle
Une fois l’installation terminée, vériez que le
système ne fuit pas.
Pression
20 kPa (0,2 bar)
.
110141.01 41
vetus® Connection kit for waste water tanks
min. 40 cm
(16”)
19
23
19
20
21
28
23
12
11
13
13
9
22
22
22
15
16
24
18
17
26
9
25
2
1
25
14
1
1
27
3
2
7
6
5
4
8
10
1 Système « eaux grises »
2 Système « eaux noires »
1. Tube d’aspiration ø 40 mm
2. Couvercle de raccordement
3. Écrou du couvercle
4. Connexion d’arrivée
(Embout pour exible, ø 25 et ø 38 mm)
5. Prise d’air (Embout pour exible, ø 19 mm)
6. Bouchon d’obturation G 1 1/4”
(Raccordement d’aspiration)
7. Bouchon d’obturation G 1/2”
(Raccordement d’alimentation supplémentaire ø 19 mm)
8. Couvercle d’obturation, orice pour jauge
9. Réservoir d’eaux usées
10. Sonde pour indication de niveau
(SENSORA)
11. Lavabo
12. Douche
13. Siphon (Col de cygne)
14. Toilettes
15. Pompe d’eaux usées
16. Purge de coude
17. Traversée de doublage à clapet
18. Traversée de doublage ø 8 mm
19. Douille de prise d’air : ø 19 mm
20. Filtre anti-odeur: ø 19 mm
21. Entrée de pont pour l’aspiration
22. Tuyau d’aspiration d’eaux usées: ø 38 mm
23. Évent: ø 19 mm
24. Tuyau de ventilation : ø 8 mm
25. Tuyau d’arrivée d’eaux usées,
ø 19, ø 25 et ø 38 mm
26. Robinet à trois voies
27. Tuyau de rinçage
28. Entrée de pont pour l’eau de rinçage
FRANÇAIS
42 110141.01
vetus® Connection kit for waste water tanks
Type
ATANK..
APT100
42 61 88 110 137 170 215 335 390
Capacité 42 61 88 110 137 170 215 335 390 100 litres *)
Poids 3,0 4,0 6,7 7,5 9,25 11,4 13,6 25,8 26,6 11,8 kg *)
Pression max. 30 kPa (0,3 bar)
Materiaal
mMPE (Metallocene Medium Density Polyethylene),
couleur : bleu
*) Les valeurs nominales ont été indiquées pour la capacité et le poids. De légers écarts sont possibles.
Connexion de l‘émetteur
du niveau de cuve :
pour un émetteur avec
une bride SAE à 5 trous
(SENSORA).
M5
68°
68°
72°
72°
80°
ø 42 mm
P.c.d. 54 mm
7 Fiche technique
Autocollant
Appliquez l’autocollant
gris devant « Waste water tank » sur le réservoir
de sorte que le texte
soit lisible et appliquez
aussi l’autocollant de
contenu.
Fresh water tank
• Drinking water safe• Meets KTW standard
• P max. 30 kPa (0.3 bar | 4.35 psi)
• Tank capacity of:
AT147583W.VE
Quality product by
vetus
, Schiedam
Designed and made in the Netherlands
Excellent
warranty
Worldwide
network
Diesel fuel tank
• According to ISO 21487
• 0613
AT147583F.VE
• Max. test pressure 30 kPa (0.3 bar | 4.35 psi)
• Tank capacity of:
• Max. 100 °C
• Max. ll-up height 3.5 m
Quality product by vetus, Schiedam
Designed and made in the Netherlands
Excellent
warranty
Worldwide
network
Waste water tank
• According to ISO 8099
• P max. 30 kPa (0.3 bar | 4.35 psi)
• 0613
• Tank capacity of:
AT147583B.VE
Quality product by vetus, Schiedam
Designed and made in the Netherlands
Excellent
warranty
Worldwide
network
42 litres
9.2 Imp.Gal. | 11.1 US Gal.
61 litres
13.4 Imp.Gal. | 16.1 US Gal.
88 litres
19.4 Imp.Gal. | 23.2 US Gal.
170 litres
37.4 Imp.Gal. | 44.9 US Gal.
215 litres
47.3 Imp.Gal. | 56.8 US Gal.
335 litres
73.7 Imp.Gal. | 88.5 US Gal.
110 litres
24.2 Imp.Gal. | 29 US Gal.
390 litres
85.8 Imp.Gal. | 103 US Gal.
xx litres
xx.x Imp.Gal. | xx.x US Gal.
xx litres
xx.x Imp.Gal. | xx.x US Gal.
100 litres
22 Imp.Gal. | 26.4 US Gal.
xx litres
xx.x Imp.Gal. | xx.x US Gal.
137 litres
30.1 Imp.Gal. | 36.2 US Gal.
xx litres
xx.x Imp.Gal. | xx.x US Gal.
AT147583A.VE
Waste water tank
• According to ISO 8099
• P max. 30 kPa (0.3 bar | 4.35 psi)
• 0613
• Tank capacity of:
AT147583B.VE
Quality product by vetus, Schiedam
Designed and made in the Netherlands
Excellent
warranty
Worldwide
network
xx litres
xx.x Imp.Gal. | xx.x US Gal.
110141.01 43
vetus® Connection kit for waste water tanks
1 Introducción
Este manual se utiliza para el equipo de conexión ILTCONW y para los tanques de plástico (rígidos) de Vetus tipo ATANK (de 42 a 390 litros) y
tipo APT100 (100 litros) para su uso como tanque depósito de agua sucias para aguas grises
y aguas negras.
Para la instalación de un tanque de combustible ha de tenerse en cuenta la Norma Europea
para Embarcaciones de Recreo (RCD, 2013/53/
EU) y las normas nacionales aplicables en su
caso. Aplique la norma ISO 8099 como hilo
conductor.
Tanque para aguas grises
- Un tanque para aguas grises únicamente
sirve para recoger aguas de la pila, ducha, el
lavabo, aire acondicionado, etc; no para evacuaciones de un inodoro.
- El contenido de un tanque de aguas sucias
nunca puede ser excesivo.
- Se ha de adaptar el contenido a la cantidad
disponible de agua dulce, el contenido del/
de los aljibe(s).
- Se ha de proveer la pila, ducha, el lavabo,
etc. de un desagüe con colador, para limitar
la entrada de desechos mayores como pelos
etc. en el tanque de aguas grises.
Tanque de aguas negras
- Un tanque de aguas negras sirve exclusivamente para recoger temporal evacuaciones
del inodoro.
- El contenido de un tanque de aguas sucias
nunca puede ser excesivo.
- Se ha de adaptar el contenido a la cantidad
de agua para enjuagar (agua exterior) el
inodoro, hay que contar con 7 a 14 litros de
aguas negras por persona por día.
- Usar únicamente papel higiénico soluble en
agua. Nota: compresas etc. en el inodoro y
tanque de aguas negras ¡irremediablemente llevan a atascos!
Deshacer un atasco es una labor desagradable; asegúrese de tener a bordo unos guantes
de goma o de cirujano.
Malos olores
Tanque de aguas grises
- En cada tanque de aguas grises se producen
olores desagradables. Se han de proveer el
fregadero, la ducha, el lavabo, etc. de un sifón (cierre hidráulico) y tapón.
Tanque de aguas negras
- En cada tanque de aguas negras las heces
producen olores desagradables. Si se enjuaga el inodoro con agua salada, los males
olores aumentarán aún más, puesto que las
algas presentes en agua salada, por su parte,
también producen olores desagradables.
- En su caso se pueden añadir productos especiales a un tanque de aguas sucias para
reducir los malos olores, los llamados desodorantes de tanque. Una sustancia sencilla
para reducir los malos olores es la sosa, la
que limpia y desinfecta.
- También las mangueras, uniones de manguera, tanques, tapas de tanque, etc. que
presentan fugas, pueden causar hedor. Por
ello es conveniente controlar con regularidad el sistema en su totalidad.
Para las dimensiones véanse los croquis en la
pág. 66-67. ¡Para todas las dimensiones de los
tanques rigen tolerancias de +2% ó -2%!
ESPAÑOL
44 110141.01
vetus® Connection kit for waste water tanks
2 Uso
Vaciado
Cuanto más tiempo se deje el agua contaminada en el tanque mayor es el riesgo de malos olores. Por lo tanto, nunca deje demasiado
tiempo el tanque lleno con aguas sanitarias;
preferentemente bombeé el tanque hasta vaciarlo una vez a la semana, o cuando sea posible.
El bombeo para el vaciado puede hacerse de
2 maneras:
1. conectando un sistema de bombeo a tierra
en la tapa de la cubi erta para bombear el
tanque hasta vaciarlo.
2. Una bomba presente en la embarcación
bombeará las aguas residuales directamente fuera de la embarcación, por la borda.
Esta bomba debe tener un diámetro interno
mínimo de ø 38 Mm.
AteNcióN
¡Bombear directamente las aguas resi-
duales por la borda está absolutamente
prohibido en muchos lugares!
Si el tanque se vacía con una bomba de gran
capacidad se corre el riesgo de que éste colapse debido a que se produce una reducción de
presión. Este problema sucede particularmente cuando se usan sistemas de bombeo. Las siguientes medidas son de utilidad para prevenir
dicho colapso:
- Abrir la tapa de inspección en el tanque
- Abrir la válvula de cierre ajustada al tanque
para este n.
- Instalar una válvula de expulsión de funcionamiento automático.
Durante su ausencia
El agua en los sifones pude evaporarse al no
utilizarse los lavabos, duchas etc., por un tiempo prolongado (los sifones actúan como trampas de olor en las tuberías). Esto causa problemas de hedor. Por lo tanto, coloque tapones en
todos los desagües cuando el barco no esté en
uso durante un periodo prolongado.
Desinfecte el tanque y las cañerías al menos
una vez al año, preferentemente al nal de la
temporada de navegación.
Limpieza
Tanque para ‘aguas grises’.
Limpie el interior del tanque con agua y algún
desengrasante de uso doméstico; utilice un
cepillo o esponja para un tanque rígido. Enjuague el depósito con agua limpia de grifo.
Tanque para ‘aguas negras.’
Limpie el interior del tanque con agua y con un
buen limpiador para inodoros, agregue vinagre si hay depósitos de limo; utilice un cepillo
o una esponja para un tanque rígido. Enjuague
el depósito con agua limpia de grifo.
En caso necesario, añada el producto “TankFresh” para reducir los malos olores.
Desinfección
Desinfecte el tanque llenándolo con una solución de lejía y agua (1: 1000). Haga circular esta
mezcla desinfectante por el sistema de aguas
sanitarias. Extraiga la solución y enjuague el
tanque con agua de grifo limpia.
110141.01 45
vetus® Connection kit for waste water tanks
3 Preparación para
el invierno
El depósito, las conducciones, las bombas, etc.
siempre deben drenarse por completo.
AteNcióN
¡No ponga nunca anticongelante en el depósito ni en otras partes del sistema de agua potable para evitar el congelamiento, ya que los
anticongelantes son muy tóxicos!
4 Mantenimiento
- Compruebe la boca de respiración regularmente y, de ser necesario, limpie el ltro de
la boca de respiración.
- Compruebe todos los años que los tubos
exibles y sus conexiones no tengan fugas
y coloque nuevos tubos y abrazaderas, en
caso de ser necesario.
- Compruebe también que el depósito no
presente daños como resultado de los rozamientos. Un depósito dañado debe reemplazarse de inmediato.
- Siga los procedimientos de desinfección
descritos en el apartado “Uso” al comienzo
de la temporada de navegación.
- Cuando el depósito y la instalación estén
muy contaminados por algas, se pueden
limpiar si se lava el depósito, la bomba y las
conducciones con una solución de lejía en
agua (1:20). Enjuague el depósito con agua
de grifo limpia.
5 Instalación
5.1 En general
Al elegir un lugar para el tanque y un lugar para
el tapón de cubierta, se tomará en cuenta lo siguiente:
- La manguera de extracción será lo más
corta posible, bajará de forma continua del
tapón de cubierta al tanque y será lo más
recta posible.
- El espacio donde se ubique el tanque será sucientemente ventilado.
AteNcióN
Coloque el depósito de modo que el conector P esté en el lado superior del depósito. Consulte los grácos de la pág. 66-67
para la colocación del conector P.
ESPAÑOL
46 110141.01
vetus® Connection kit for waste water tanks
Colocación
Instale el depósito de tal manera que es accesible para inspección. El depósito debe instalarse
siempre sobre el máximo nivel del sedimento
de aceite y agua.
Procure también que haya un espacio sucientemente libre encima del depósito para los
acoplamientos de manguera; deben ser bien
accesibles durante montaje. Para la debida
ventilación, el depósito debe estar, a todos lados, a una distancia de aprox. 1cm de mamparos u otros depósitos.
± 30 mm
70 mm
70 mm
Procure que exista una fundación sucientemente sólida para la instalación y buena jación del depósito.
Las dimensiones de un depósito se agrandan
algo en estado llenado. Tómese en cuenta al
jar el depósito.
Fije el depósito con los cintas de jación del
estuche de conexión; éstas permiten la expansión del depósito.
110141.01 47
vetus® Connection kit for waste water tanks
Colocación en embarcaciones a vela
Al colocarlo recuerde que el tubo exible de
llenado siempre debe estar colocado en el mismo lado de la embarcación que el depósito.
6 Preparación
El tanque debe estar provisto de una junta de
rosca.
Tanques ATANK (42 a 390 litros)
En estos tanques debe instalarse una tapa de
inspección ILT120.
Montaje de la tapa de inspección
• Monte la tapa de inspección ILT120; este
elemento no está incluido. Consulte el manual suministrado con la tapa de inspección
para ver las instrucciones de instalación.
• No monte la tuerca con la placa de cobertura.
La placa de cobertura no se utiliza.
Tanques APT100
Estos tanques ya han sido equipados con un
cuello con rosca de tornillo, retire la tuerca y retire la placa de cobertura, incluyendo la junta.
ATANK...
APT100
Esto evita que haya presiones demasiado elevadas en el depósito al navegar con ángulo.
ESPAÑOL
48 110141.01
vetus® Connection kit for waste water tanks
6.1 Conexión de succión
La posibilidad de vaciar a bomba el tanque
puede llevarse a cabo de varias maneras.
- Monte un tubo de succión con conectores
rectos o en ángulo recto en el tanque.
- Coloque un tubo de succión en la tapa de
conexión.
- Abra la conexión en la parte inferior con un
taladro (solo el tanque APT100).
WTS78038B WTS78038S
Vea los diagramas de instalación en la
página 63
Tubo de succión con conector en ángulo recto
(WTS78038B) o conector recto (WTS78038S).
Realice el oricio para el tubo de succión (ø 57) en la
parte superior del tanque.
Elija los lugares para los conectores de tal manera que
se evite que cuando la embarcación esté volcada sobre
un costado, las aguas residuales del depósito de aguas
sucias puedan uir de vuelta a la ducha, lavabo, inodoro, etc., o puedan uir al exterior a través de la salida de
purga del tanque.
Retire el serrín y las partículas de taladrar del tanque.
Monte el tubo de succión con las arandelas de junta
suministradas. Apriete las tuercas con la llave, nunca
con alicates de boca graduable. No apriete excesivamente las tuercas.
Controle al cabo de 2 días si la tuerca aún está bien
ja; apriete más la tuerca si fuera necesario. Repita este
procedimiento al cabo de 4 días.
Tubo de succión en la tapa de conexión
Utilice un tubo de PVC estándar de 40 mm disponible en el mercado.
Corte el tubo de succión (1) a la altura correcta
–la parte inferior debe estar a unos 15 mm del
fondo del tanque– y pegue el tubo de succión
en la conexión.
Utilice para ello un adhesivo anaeróbico (pegamento rápido) apto para plásticos.
ca. 15 mm
(
5
/8”)
1
A
A - 24 mm
(A -
15
/16”)
15°
ø 40 mm
110141.01 49
vetus® Connection kit for waste water tanks
6.2 Montaje de la tapa
de conexión
Limpie siempre el interior del tanque antes
de colocar la tapa de conexión.
• Tapa de conexión (2)
Coloque la tapa de conexión (2) según se
muestra en el dibujo y ajuste la tuerca (3).
• Conexiones
Están instaladas la conexión de auencia
(4), un pilar de manguera de 38 mm y la conexión de purga (5), un pilar de manguera
de 19 mm de diámetro.
En su caso, el pilar de manguera de 38 mm
puede sustituirse por un pilar de manguera
de 25 mm o por un tapón ciego.
Sustituya el tapón ciego (7) por un pilar de
manguera de 19 mm en caso de que se necesite una conexión de auencia (adicional).
Conexión de succión
Sustituya el tapón ciego (6) por un pilar de
manguera de 38 mm de diámetro en caso
de que esté instalado un tubo de succión.
• Indicador para el medidor de nivel del tan-
que
Si lo desea, retire la cubierta (8) e instale un
indicador para el medidor de nivel del tanque; coloque siempre la junta.
3
2
7
6
5
4
8
Atención: ¡Solo se puede utilizar el sensor ultrasónico de nivel (SENSORA)!
NO se puede utilizar el otador para depósitos
de aguas sucias ( WWSENSORA).
NotA!
Compruebe el apriete de todas las
conexiones antes de llenar el tanque.
20 mm
(3/4”)
Conexión parte inferior del tanque,
APT100
Para poder utilizar la conexión en la parte inferior de este tanque, esta debe abrirse por medio de un taladro.
Utilice una broca de 20 mm.
ESPAÑOL
50 110141.01
vetus® Connection kit for waste water tanks
6.3 Conectar el tanque
Conectar el tanque con una manguera armada
de buena calidad. Evitar codos pronunciados y
hundimientos de la manguera.
Fijar la manguera con abrazaderas a intervalos
regulares y no demasiado grandes. Si la manguera presenta ‘hundimientos’, allí se depositarán sedimentos, los que atascarán la manguera
al cabo de un tiempo.
La manguera armada será una llamada manguera para aguas sucias (a prueba de malos
olores), resistente al menos contra una modesta sobrepresión o depresión de 30 kPa (0,3 bar).
Vetus suministra una manguera adecuada para
aguas sucias.
Código de artículo:
WWHOSE19A, ø int. 19 mm
WWHOSE25A, ø int. 25 mm
WWHOSE38A, ø int. 38 mm
Especialmente para tanques de aguas negras,
manguera de aguas sucias a prueba de olores
Código de artículo:
SAHOSE19, ø int. 19 mm
SAHOSE25, ø int. 25 mm
SAHOSE38, ø int. 38 mm
Montar cada unión de manguera con una buena abrazadera de manguera de acero inoxidable.
Instalar la bomba (15) y el conducto de tablazón con válvula (17).
Instalar la(s) manguera(s) de extracción (22)
(ø 38mm) de forma que no se carguen mecá-
nicamente el tanque, la bomba ni el tapón de
cubierta, etc.
Montar la boquilla de purga (19) lo más alta
posible, por encima del nivel del lado superior
del tanque. Elegir un lugar para la boquilla de
purga donde no pueda penetrar agua pluvial
ni agua del exterior.
Montar el tubo de purga (23), diámetro interior
de 19 mm entre la boquilla de purga y el tanque.
El tubo de purga ha de montarse en línea siempre ascendente con respecto al tanque.
Es muy recomendable instalar un ltro antiolores de tipo NSF. Evita los olores desagradables de la boca de respiración.
Tubo de enjuague (27)
Para enjuagar sencillamente el tanque con
agua limpia, se puede montar un acoplamiento adicional en el lado superior del tanque, que
se conectará a un tapón de cubierta adicional.
A través de dicho tapón de cubierta se puede
proveer de agua limpia.
Bomba de evacuación (15)
Una bomba de aguas sucias de autosucción se
puede ubicar a cualquier altura con respecto al
tanque.
Para un tanque APT100 también puede usarse una bomba de aguas sucias que no sea de
autosucción. Esta bomba deberá colocarse por
debajo o a la misma altura que el fondo del tanque, y conectarse a la conexión de manguera
en la parte de abajo del tanque.
Instalar un aireador de codo (16) en el tubo
de evacuación entre la bomba y el conducto de
tablazón, si el tanque de aguas sucias está instalado debajo de la línea de otación y si también el conducto de tablazón se sitúa debajo
de la línea de otación.
6.4 Comprobación
Comprobar que el sistema no tenga fugas.
Presión de extracción
20 kPa (0,2 bar)
.
110141.01 51
vetus® Connection kit for waste water tanks
min. 40 cm
(16”)
19
23
19
20
21
28
23
12
11
13
13
9
22
22
22
15
16
24
18
17
26
9
25
2
1
25
14
1
1
27
3
2
7
6
5
4
8
10
1 Sistema de “aguas grises”
2 Sistema de “aguas negras”
1. Tubo de succión ø 40 mm
2. Tapa de conexión
3. Tuerca de tapa
4. Conexión cónica (pilar de manguera,
ø 25 y ø 38 mm)
5. Ventilación (pilar de manguera, ø 19 mm)
6. Tapón ciego G 1 1/4” (Conexión de succión)
7. Tapón ciego G 1/2” (Conexión de auencia adicional ø 19 mm)
8. Tapa ciega, oricio para el indicador de
nivel
9. Depósito para aguas sanitarias
10. Indicador de medidor de nivel (SENSORA)
11. Lavamanos
12. Ducha
13. Sifón (cierre anti-olores)
14. Inodoro
15. Bomba para aguas sanitarias
16. Aireador curvado
17. Pasador de casco con válvula de cierre
18. Pasador de casco ø 8 mm
19. Boca de ventilación: ø 19 mm
20. Filtro anti-olores: ø 19 mm
21. Tapón de cubierta para succión
22. Tubo exible de succión para aguas
sanitarias: ø 38 mm
23. Conducción de ventilación: ø 19 mm
24. Conducción de ventilación: ø 8 mm
25. Tubo exible cónico para aguas sanitarias
ø 19, ø 25 y ø 38 mm
26. Válvula de triple vía
27. Tubo de enjuague
28. Tapón de cubierta para agua para enjuagar.
ESPAÑOL
52 110141.01
vetus® Connection kit for waste water tanks
Typo
ATANK..
APT100
42 61 88 110 137 170 215 335 390
Contenido 42 61 88 110 137 170 215 335 390 100 litros *)
Peso 3,0 4,0 6,7 7,5 9,25 11,4 13,6 25,8 26,6 11,8 kg *)
Presión
máxima
30 kPa (0,3 bar)
Materiaal
mMPE (Metallocene Medium Density Polyethylene),
color : azul
*) Se indican los valores nominales de contenido y peso. Pequeñas diferencias son posibles.
Conexión para manguera de transferencia para
nivel:
para manguera con brida
SAE de 5 taladros (SENSORA).
M5
68°
68°
72°
72°
80°
ø 42 mm
P.c.d. 54 mm
7 Datos técnicos
Pegatina
Coloque la pegatina gris
para ‘Waste water tank’
sobre el depósito de tal
forma que el texto pueda leerse y coloque asimismo la pegatina con
el contenido.
Fresh water tank
• Drinking water safe• Meets KTW standard
• P max. 30 kPa (0.3 bar | 4.35 psi)
• Tank capacity of:
AT147583W.VE
Quality product by
vetus
, Schiedam
Designed and made in the Netherlands
Excellent
warranty
Worldwide
network
Diesel fuel tank
• According to ISO 21487
• 0613
AT147583F.VE
• Max. test pressure 30 kPa (0.3 bar | 4.35 psi)
• Tank capacity of:
• Max. 100 °C
• Max. ll-up height 3.5 m
Quality product by vetus, Schiedam
Designed and made in the Netherlands
Excellent
warranty
Worldwide
network
Waste water tank
• According to ISO 8099
• P max. 30 kPa (0.3 bar | 4.35 psi)
• 0613
• Tank capacity of:
AT147583B.VE
Quality product by vetus, Schiedam
Designed and made in the Netherlands
Excellent
warranty
Worldwide
network
42 litres
9.2 Imp.Gal. | 11.1 US Gal.
61 litres
13.4 Imp.Gal. | 16.1 US Gal.
88 litres
19.4 Imp.Gal. | 23.2 US Gal.
170 litres
37.4 Imp.Gal. | 44.9 US Gal.
215 litres
47.3 Imp.Gal. | 56.8 US Gal.
335 litres
73.7 Imp.Gal. | 88.5 US Gal.
110 litres
24.2 Imp.Gal. | 29 US Gal.
390 litres
85.8 Imp.Gal. | 103 US Gal.
xx litres
xx.x Imp.Gal. | xx.x US Gal.
xx litres
xx.x Imp.Gal. | xx.x US Gal.
100 litres
22 Imp.Gal. | 26.4 US Gal.
xx litres
xx.x Imp.Gal. | xx.x US Gal.
137 litres
30.1 Imp.Gal. | 36.2 US Gal.
xx litres
xx.x Imp.Gal. | xx.x US Gal.
AT147583A.VE
Waste water tank
• According to ISO 8099
• P max. 30 kPa (0.3 bar | 4.35 psi)
• 0613
• Tank capacity of:
AT147583B.VE
Quality product by vetus, Schiedam
Designed and made in the Netherlands
Excellent
warranty
Worldwide
network
xx litres
xx.x Imp.Gal. | xx.x US Gal.
110141.01 53
vetus® Connection kit for waste water tanks
1 Introduzione
Queste istruzioni si riferiscono ai kit di allacciamento ILTCONW e per i serbatoi Vetus (rigidi)
tipo ATANK (da 42 a 390 litri) e tipo APT100 (100
litri), quando installati come serbatoi dell’acqua
reua per acque grigie e nere.
L’installazione del serbatoio del carburante
deve essere conforme alle Normative Europee
per le Imbarcazioni da Diporto (RCD, 2013/53/
EU) ed alle leggi nazionali. Applicate la norma
ISO 8099 come riferimento.
Serbatoio acque grigie
- Serve unicamente per raccogliere acqua
proveniente da acquaio, doccia, lavabo, aria
condizionata ecc; non per l’acqua del WC.
- La capienza del serbatoio non può mai essere eccessiva.
- Regolarne la capienza in base alla quantità
di acqua dolce disponibile, la capienza del
serbatoio dell’acqua.
- Applicare ad acquaio, doccia, lavabo ecc.
uno scarico con ltro, in modo che i riuti
grossi, come capelli ecc., vadano a nire il
meno possibile nel serbatoio.
Serbatoio acque nere
- Serve unicamente per raccogliere temporaneo i riuti del WC.
- La capienza del serbatoio non può mai essere eccessiva.
- Regolarne la capienza in base alla quantità
di acqua di scarico (acqua esterna) del WC,
calcolare da 7 a 14 litri per persona al giorno.
- Utilizzare esclusivamente carta igienica
idrosolubile per evitare che il WC si intasi
inutilmente. N.B. Gettare assorbenti igienici
nel WC e nel serbatoio acque nere provoca
inevitabilmente l’intasamento del WC!
Stasare un WC intasato non è un’operazione
piacevole; tenere sempre a bordo un paio di
guanti di gomma da lavoro o da chirurghi.
Cattivi odori
Serbatoio acque grigie
- In tutti i serbatoi acque grigie si formano
cattivi odori. Montare un sifone con tappo
su acquaio, doccia e lavabo.
Serbatoio acque nere
- In tutti i serbatoi acque nere si formano cattivi odori per la presenza di feci. Utilizzando
acqua salata per lo sciacquone la formazione di cattivo odore aumenta. Anche le alghe
presenti nell’acqua salata producono cattivi
odori.
- Eventualmente aggiungere prodotti speciali per ridurre il cattivo odore, i cosiddetti
deodoranti per serbatoi. Un prodotto molto semplice per ridurre il cattivo odore è la
soda, che pulisce e disinfetta.
- Se i tubi, i raccodi, i serbatoi, il coperchio del
serbatoio perdono possono provocare la
fuoriuscita di cattivo odore. Controllare regolarmente tutto il sistema.
Per le dimensioni vedi disegni a pg. 66-67. Per
tutte le dimensioni vale una tolleranza di + o 2%!
ITALIANO
54 110141.01
vetus® Connection kit for waste water tanks
2 Uso
Tubi
Il rischio di fuoriuscita di cattivi odori aumenta
con il permanere dell’acqua reua nel serbatoio. Pertanto non lasciate ristagnare l’acqua nel
serbatoio dell’acqua reua, ma svuotate, o fate
svuotare il serbatoio almeno una volta alla settimana, o ogni qualvolta ne avete la possibilità.
Lo svuotamento del serbatoio può avvenire in
due modi:
1. Si collega un cosiddetto sistema di “pumpout” situato sulla banchina al tappo a livello
del ponte. Questo aspira tutta l’acqua contenutan el serbatoio.
2. Una pompa presente sull’imbarcazione
pompa l’acqua reua direttamente fuoribordo. Questa pompa deve presentare un
raccordo di ø 38 mm minimo.
AtteNzioNe
Lo scarico in acqua dell'acqua reua è
assolutamente vietato in molti luoghi!
Svuotando il serbatoio mediante una pompa
con capacità troppo elevata si corre il rischio
di fare implodere il serbatoio per la sottopressione che si viene a creare al suo interno. Questo problema può presentarsi soprattutto con
i cosiddetti sistemi “pump-out”. Per prevenire
l’implosione è possibile adottare una delle seguenti precauzioni:
- Aprite il coperchio di ispezione sul serbatoio.
- Aprite una valvola appositamente installata
sul serbatoio.
- Installate una valvola automatica di aspirazione.
Durante la vostra assenza
Quando non viene fatto uso per lungo tempo
dei lavandini, della doccia e simili, l’acqua nei
sifoni può evaporare (i sifoni servono come
valvole antiodore negli scarichi). Ciò causa lo
sprigionarsi di cattivi odori. Per questo tappate
tutti gli scarichi quando l’imbarcazione rimane
inutilizzata per lungo tempo.
Pulite e disinfettate il serbatoio ed i tubi almeno una volta all’anno, preferibilmente al termine della stagione prima del rimessaggio.
Pulizia
Serbatoio per acque grigie
Pulite l’interno del serbatoio con acqua ed un
buon detergente sgrassante per uso domestico; in caso di serbatoio rigido utilizzate una
spazzola o una spugna. Sciacquate il serbatoio
con acqua pulita.
Serbatoio per acque nere
Pulite l’interno del serbatoio con acqua ed un
buon detergente per WC; rimuovete eventuali
depositi di calcare con aceto di vino; in caso di
serbatoio rigido utilizzate una spazzola o una
spugna. Sciacquate il serbatoio con acqua pulita.
Eventualmente aggiungete la soluzione “TankFresh” per ridurre i cattivi odori.
Disinfezione
Disinfettate il serbatoio riempiendolo con una
soluzione di candeggina e acqua (all’1:1000).
Fate circolare la soluzione disinfettante attraverso il sistema di scarico. Scaricate la soluzione e sciacquate il serbatoio con acqua dolce
pulita.
110141.01 55
vetus® Connection kit for waste water tanks
3 Preparazione per il
rimessaggio
Il serbatoio, i tubi, la pompa, ecc., devono sempre essere svuotati.
AtteNzioNe
Non riempite mai il serbatoio o le altre parti
del sistema di approvvigionamento dell’acqua
potabile con sostanze antigelo per evitarne il
congelamento, perchè tali sostanze sono fortemente tossiche!.
4 Manutenzione
- Controllate regolarmente la valvola di sato
e, se necessario, pulite il ltro.
- Vericate annualmente che i tubi ed i collegamenti dei tubi non perdano e, se necessario, sostituite i tubi o le fascette.
- Controllate anche che il serbatoio non riporti danni da sfregamento. In caso di danno
sostituite immediatamente il serbatoio.
- Prima del rimessaggio eseguite le procedure di disinfezione riportate nel capitolo
“Uso”.
- Un impianto o serbatoio fortemente contaminato da alghe può essere pulito sciacquando il serbatoio, la pompa ed i tubi con
una soluzione di varichina e acqua (1:20).
Sciacquate il serbatoio con acqua pulita.
5 Installazione
5.1 Generalità
Al momento di scegliere il punto in cui montare il serbatoio e il tappo di riempimento sul
ponte, tenere presente quanto segue:
il tubo essibile di riempimento deve essere il
più corto possibile, deve scendere sempre dal
tappo di riempimento al serbatoio ed essere il
più dritto possibile.
AtteNzioNe
Disponete il serbatoio (ATANK) in maniera
tale che il tappo P si trovi nella sua parte
superiore. (Per la posizione del tappo P
si rimanda ai disegni con le dimensioni a
pagina 66-67).
ITALIANO
56 110141.01
vetus® Connection kit for waste water tanks
Montagio
Montare il serbatoio in modo che sia facilmente accessibile per i controlli. Il serbatoio deve
essere montato sempre al di sopra del livello
massimo dell’acqua di sentina.
Fare sempre in modo che ci sia spazio suciente sopra il serbatoio per gli allacciamenti
dei tubi essibili, questi devono essere sempre
accessibili durante il montaggio. Per la ventilazione è necessario che il serbatoio disti almeno
1 cm da qualsiasi paratia o altro serbatoio.
± 30 mm
70 mm
70 mm
Montare il serbatoio su una base solida.
Le dimensioni del serbatoio aumentano leggermente quando è pieno. Tenere presente
questo fatto quando lo ssate.
Fissare il serbatoio con le fasce di ssaggio contenute nella confezione; esse permettono che
il serbatoio si dilati.
110141.01 57
vetus® Connection kit for waste water tanks
Montaggio su imbarcazioni a vela
Nel montaggio tenete conto del fatto che il
tubo di riempimento deve essere sempre installato lungo la stessa ancata del serbatoio.
6 Predisposizione
Il serbatoio deve essere dotato di un raccordo
lettato.
Serbatoi ATANK (da 42 a 390 litri)
Questi serbatoi richiedono l’installazione di un
coperchio di ispezione ILT120.
Montaggio del coperchio di ispezione
• Montate il coperchio di ispezione ILT120,
non in dotazione. Consultate le istruzioni
fornite con il coperchio di ispezione per le
opportune indicazioni.
• Non applicate il dado con la piastrina cieca.
La piastrina cieca non viene utilizzata.
Serbatoi APT100
Questi serbatoi sono già forniti di un raccordo
lettato; svitate il dado e rimuovete la piastrina
cieca compresa la guarnizione.
ATANK...
APT100
Questo previene pressioni eccessive quando la
barca è inclinata.
ITALIANO
58 110141.01
vetus® Connection kit for waste water tanks
6.1 Raccordo di mandata
Lo svuotamento del serbatoio mediante la
pompa può essere realizzato in diversi modi.
- Montate sul serbatoio un tubo di mandata
con raccordo dritto o a gomito.
- Inserite il tubo di mandata nel coperchio di
raccordo.
- Aprite il raccordo alla base trapanandolo
(solo serbatoio APT100).
WTS78038B WTS78038S
Vedi i disegni di installazione a pag. 63
Tubo di mandata con raccordo a gomito
(WTS78038B) o dritto (WTS78038S).
Praticate un foro nella parte superiore del serbatoio
per il tubo di mandata (ø 57).
Scegliete la posizione dei raccordi in maniera tale da
evitare che, quando l’imbarcazione è inclinata, l’acqua
reua riuisca dal serbatoio alla doccia, al lavandino, al
WC, o simili, oppure possa uire all’esterno attraverso
la valvola di sato.
Rimuovete dal serbatoio eventuali residui caduti con
la pratica dei fori.
Collegate il tubo di mandata utilizzando le guarnizioni
in dotazione. Avvitate i dadi con una chiave semplice,
mai con una chiave a pappagallo. Non serrate eccessivamente i dadi.
Dopo 2 giorni controllate che il dado sia ancora ben
serrato; serrate nuovamente se necessario. Ripetete
l’operazione dopo altri 4 giorni.
Tubo di mandata su coperchio di raccordo
Applicate un tubo in PVC di 40 mm di quelli comunemente disponibili in commercio.
Tagliate il tubo di mandata (1) alla giusta lunghezza - il margine inferiore deve trovarsi circa 15 mm dalla base del serbatoio - e ssate il
tubo di mandata al raccordo mediante un collante. A tal ne utilizzate una colla anaerobica
(cianoacrilato) adatta a materiali plastici.
ca. 15 mm
(
5
/8”)
1
A
A - 24 mm
(A -
15
/16”)
15°
ø 40 mm
110141.01 59
vetus® Connection kit for waste water tanks
6.2 Montaggio coperchio
di raccordo
Pulite l’interno del serbatoio prima di montare il coperchio di raccordo.
• Coperchio di raccordo (2)
Posizionate il coperchio di raccordo (2)
come indicato nel disegno ed applicate il
dado (3).
• Collegamenti
Sul serbatoio sono installati un raccordo di
ausso (4), un raccordo lettato da 38 mm,
un raccordo per valvola di sato (5), un raccordo lettato da 19 mm di diametro.
Il raccordo lettato da 38 mm può eventualmente essere sostituito con un raccordo lettato da 25 mm o con un tappo lettato.
Sostituìte il tappo lettato (7) con un raccordo lettato da 19 mm se è necessario installare un raccordo di ausso (extra).
Raccordo di mandata
Se è installato un tubo di mandata, sostituite il tappo a vite (6) con un raccordo a vite
da 38 mm di diametro
• Indicatore per misuratore di livello del ser-
batoio
Se lo si desidera, rimuovere il coperchio
(8) e montare l’indicatore per il misuratore
di livello del serbatoio; applicate sempre la
guarnizione.
3
2
7
6
5
4
8
Attenzione: Solo il sensore di livello ad ultrasuoni (SENSORA) può essere applicato!
Il galleggiante per serbatoi delle acque reue
( WWSENSORA) NON può essere applicato.
NotA!
Vericare il serraggio di tutti i collega-
menti prima di riempire il serbatoio.
20 mm
(3/4”)
Raccordo alla base del serbatoio, APT100
Per potere utilizzare il raccordo alla base del
serbatoio è necessario aprirlo trapanando.
Utilizzate una punta da 20 mm.
ITALIANO
60 110141.01
vetus® Connection kit for waste water tanks
6.3 Allacciamento del serbatoio
Collegare il serbatoio con un tubo essibile armato e di buona qualità. Evitare le curve secche
nel tubo.
Fissare il tubo a distanze regolari non eccessive. Se nel tubo si formano delle ‘sacche’, qui si
depositeranno residui che alla lunga possono
provocare l’intasamento del tubo.
Il tubo armato deve essere del tipo per acque
sporche (che non lascia passare gli odori) e
quantomeno resistente a pressioni di 30 kPa
(0,3 bar).
Vetus fornisce un tubi essibile adatto per le
acque sporche.
Codice art.:
WWHOSE19A, diametro int. 19 mm
WWHOSE25A, diametro int. 25 mm
WWHOSE38A, diametro int. 38 mm
Speciale per serbatoi acque nere, tubo per acque sporche che non lascia passare gli odori:
Codice art.:
SAHOSE19, diametro int. 19 mm
SAHOSE25, diametro int. 25 mm
SAHOSE38, diametro int. 38 mm
Montare ogni raccordo con il fermo giusto in
acciaio inox.
Installare la pompa (15) e il passaggio con
portello (17).
Installare il tubo di aspirazione (22) (diametro
38 mm) in modo tale che né il serbatoio, né la
pompa né il tappo di coperta non siano soggetti a carichi meccanici.
Montare la valvola di aerazione (19) il più in
alto possibile al di sopra del livello del lato superiore del serbatoio. Per la valvola di aerazio-
ne scegliere un punto in cui non possa entrare
ne’ acqua piovana ne’ acqua esterna.
Montare la tubatura di aerazione (23), diametro interno 19 mm, fra serbatoio e valvola di
aerazione. La tubatura di aerazione deve essere
sempre montata dal basso verso l’alto, vista dal
serbatoio.
Si consiglia di dotare il tubo di un ltro antiodore tipo NSF. Questo evita la fuoriuscita di
odori sgradevoli dalla valvola di sato.
Tubatura di risciacquo (27)
Per poter sciacquare facilmente il serbatoio
con acqua pulita si può montare un ulteriore
raccordo nella parte superiore del serbatoio
che viene poi collegato ad un tappo di coperta
in più. Attraverso questo tappo si può fare afuire acqua pulita.
Pompa di scarico (15)
Una pompa auto-aspirante può essere montata a qualsiasi altezza rispetto al serbatoio.
Con un serbatoio APT100 è possibile applicare
anche una pompa per acque reue non autoadescante. Questa pompa deve essere situata
più in basso o alla stessa altezza del fondo del
serbatoio e deve essere collegata al raccordo
lettato situato alla base del serbatoio.
Installare una curva di sicurezza (16) nella
tubatura di scarico fra la pompa e il passaggio
se il serbatoio acque sporche è montato al di
sotto della linea di galleggiamento e anche il
passaggio si trova al di sotto della linea di galleggiamento.
6.4 Controlli
Dopo l’installazione controllare la tenuta del
sistema.
Pressione
20 kPa (0,2 bar)
.
110141.01 61
vetus® Connection kit for waste water tanks
min. 40 cm
(16”)
19
23
19
20
21
28
23
12
11
13
13
9
22
22
22
15
16
24
18
17
26
9
25
2
1
25
14
1
1
27
3
2
7
6
5
4
8
10
1 Sistema “acque grigie”
2 Sistema “acque nere”
1. Tubo di mandata ø 40 mm
2. Coperchio di raccordo
3. Dado del coperchio
4. Raccordo di mandata, (testa di giunto,
ø 25 e ø 38 mm)
5. Aerazione (testa di giunto, ø 19 mm)
6. Tappo cieco G 1
1
/4”
(Raccordo di mandata)
7. Tappo cieco G 1/2”
(Raccordo di ausso extra ø 19 mm)
8. Coperchio cieco, foro per indicatore di
livello
9. Serbatoio dell’acqua reua
10. Indicatore per misuratore di livello
(SENSORA)
11. Lavandino
12. Doccia
13. Sifone (antiodore)
14. WC
15. Pompa dell’acqua reua
16. Aeratore per tubo curvo
17. Passaparatia con valvola
18. Passaparatia ø 8 mm
19. Valvola di sato: ø 19 mm
20. Filtro antiodore: ø 19 mm
21. Tappo sul ponte per aspirazione
22. Tubo di aspirazione acqua reua: ø 38 mm
23. Tubo di sato, ø 19 mm
24. Tubo di aerazione: ø 8 mm
25. Tubo di mandata acqua reua, ø 19, ø 25,
ø 35 e ø 38 mm
26. Rubinetto a tre vie
27. Tubatura di risciacquo
28. Tappo per acqua di risciacquo
ITALIANO
62 110141.01
vetus® Connection kit for waste water tanks
Tipo
ATANK..
APT100
42 61 88 110 137 170 215 335 390
Contenuto 42 61 88 110 137 170 215 335 390 100 litri *)
Peso 3,0 4,0 6,7 7,5 9,25 11,4 13,6 25,8 26,6 11,8 kg *)
Pressione
max.
30 kPa (0,3 bar)
Materiaal
mMPE (Metallocene Medium Density Polyethylene),
colore : blu
*) Sono indicati i valori nominali per contenuto e peso. Sono possibili leggere deviazioni.
Collegamento per indicatore livello di carburante :
per indicatore con foro 5,
angia SAE (SENSORA).
M5
68°
68°
72°
72°
80°
ø 42 mm
P.c.d. 54 mm
7 Dati tecnici
Adesivo
Applicate l’adesivo grigio ‘Waste water tank’
sul serbatoio, in modo
che il testo sia leggibile
ed applicate anche l’adesivo della capienza.
Fresh water tank
• Drinking water safe• Meets KTW standard
• P max. 30 kPa (0.3 bar | 4.35 psi)
• Tank capacity of:
AT147583W.VE
Quality product by
vetus
, Schiedam
Designed and made in the Netherlands
Excellent
warranty
Worldwide
network
Diesel fuel tank
• According to ISO 21487
• 0613
AT147583F.VE
• Max. test pressure 30 kPa (0.3 bar | 4.35 psi)
• Tank capacity of:
• Max. 100 °C
• Max. ll-up height 3.5 m
Quality product by vetus, Schiedam
Designed and made in the Netherlands
Excellent
warranty
Worldwide
network
Waste water tank
• According to ISO 8099
• P max. 30 kPa (0.3 bar | 4.35 psi)
• 0613
• Tank capacity of:
AT147583B.VE
Quality product by vetus, Schiedam
Designed and made in the Netherlands
Excellent
warranty
Worldwide
network
42 litres
9.2 Imp.Gal. | 11.1 US Gal.
61 litres
13.4 Imp.Gal. | 16.1 US Gal.
88 litres
19.4 Imp.Gal. | 23.2 US Gal.
170 litres
37.4 Imp.Gal. | 44.9 US Gal.
215 litres
47.3 Imp.Gal. | 56.8 US Gal.
335 litres
73.7 Imp.Gal. | 88.5 US Gal.
110 litres
24.2 Imp.Gal. | 29 US Gal.
390 litres
85.8 Imp.Gal. | 103 US Gal.
xx litres
xx.x Imp.Gal. | xx.x US Gal.
xx litres
xx.x Imp.Gal. | xx.x US Gal.
100 litres
22 Imp.Gal. | 26.4 US Gal.
xx litres
xx.x Imp.Gal. | xx.x US Gal.
137 litres
30.1 Imp.Gal. | 36.2 US Gal.
xx litres
xx.x Imp.Gal. | xx.x US Gal.
AT147583A.VE
Waste water tank
• According to ISO 8099
• P max. 30 kPa (0.3 bar | 4.35 psi)
• 0613
• Tank capacity of:
AT147583B.VE
Quality product by vetus, Schiedam
Designed and made in the Netherlands
Excellent
warranty
Worldwide
network
xx litres
xx.x Imp.Gal. | xx.x US Gal.
110141.01 63
vetus® Connection kit for waste water tanks
O-ring O-ring
O-ring O-ring
15˚
15 mm
ø 57 mm
1 3
2 4
5 6
64 110141.01
vetus® Connection kit for waste water tanks
(2 x)
(1 x)
(1 x)
(2 x)
9
1
2
3
4
5
5
6
2
3
8
7
110141.01 65
vetus® Connection kit for waste water tanks
ILTCONW Service onderdelen Service parts
pos. qty part benaming description
1 1 ILTSET2 Pakkingset Set gaskets
2 2 ILTCON19 Slangpilaar G 1/2 - 19 mm Hose pillar G 1/2 - 19 mm
3 2 ILTCON21 Blindplug G 1 1/4 Blind plug G 1 1/4
4 1 ILTCON30 Blindplug G 1/2 Blind plug G 1/2
5 2 ILTCON38 Slangpilaar G 1 1/4 - 38 mm Hose pillar G 1 1/4 - 38 mm
6 1 ILTCON25 Slangpilaar G 1 1/4 - 25mm Hose pillar G 1 1/4 - 25 mm
7 1 VTSTRAP Set bevestigingsbanden 25 mm
- 300 cm
Set mounting straps 25 mm -
300 cm
8 1 VSAW159 Gatenzaag ø 159 mm (6 1/4") Hole saw ø 159 mm (6 1/4")
9 1 ILTCON90 Slangpilaar G 1 1/4 - 38 mm 90°
knie
Hose pillar G 1 1/4 - 38 mm 90°
elbow
66 110141.01
vetus® Connection kit for waste water tanks
8 Hoofdafmetingen Principal dimensions Hauptabmessungen
460
(18
1
/8”)
P
350
(13
3
/4”)
290
(11
7
/16”)
660
(26”)
350
(13
3
/4”)
290
(11
7
/16”)
P
P
1200
(47
1
/4”)
350
(13
3
/4”)
290
(11
7
/16”)
P
1100
(43
5
/16”)
440
(17
5
/16”)
400
(15
3
/4”)
800
(31 1/2”)
400
(15 3/4”)
330
(13”)
P
P
1200
(47
1
/4”)
400
(15
3
/4”)
330
(13”)
110141.01 67
vetus® Connection kit for waste water tanks
P
600
(23
5
/8”)
1000
(39
3
/8”)
400
(15
3
/4”)
130
(5 1/8”)
P
1700
(67”)
700
(27
9
/16”)
350
(13
3
/4”)
400
(15
3
/4”)
400
(15 3/4”)
200
(7
7
/8”)
P
800
(31
1
/2”)
1400
(55
1
/8”)
400
(15
3
/4”)
1010
(49 3/4”)
390
(15
3
/8”)
315
(12
3
/8”)
Dimensions principales Dimensiones principales Dimensioni principali
vetus b.v.
FOKKERSTRAAT 571 - 3125 BD SCHIEDAM - HOLLAND
TEL.: +31 10 4884700 - sales@vetus.com - www.vetus.com
Printed in the Netherlands
110141.01 2019-01
Loading...
