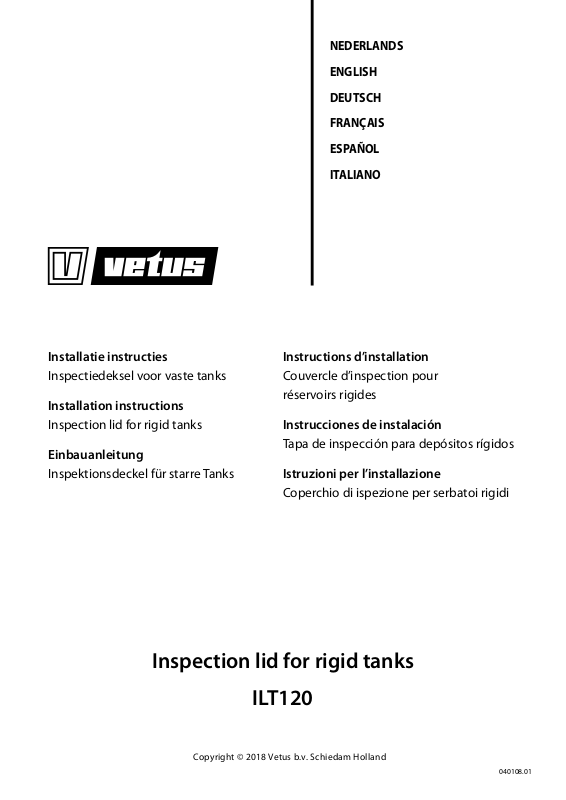

VETUS ILT120 User guide

NEDERLANDS

ENGLISH

DEUTSCH

FRANÇAIS

ESPAÑOL

ITALIANO

Installatie instructies

Inspectiedeksel voor vaste tanks

Installation instructions

Inspection lid for rigid tanks

Einbauanleitung
Inspektionsdeckel für starre Tanks

Instructions d’installation
Couvercle d’inspection pour
réservoirs rigides

Instrucciones de instalación

Tapa de inspección para depósitos rígidos

Istruzioni per l’installazione

Coperchio di ispezione per serbatoi rigidi

Inspection lid for rigid tanks

ILT120

Copyright © 2018 Vetus b.v. Schiedam Holland

040108.01

NEDERLANDS

ENGLISH

DEUTSCH

1 Inleiding

Deze handleiding geldt voor het inspectiedeksel
voor vaste tanks.
De tank mag van kunststof, polyester of metaal
zijn gemaakt en moet een minimale wanddikte
hebben van 1,5 mm.

Let op!

Raadpleeg de bijbehorende handleiding

voor het aansluiten van de tank.

2 Installatie

2.1 Aanbrengen van het montagegat
voor het inspectiedeksel

• Plaats het inspectiedeksel in de bovenzijde

van de tank. Indien een VETUS tank wordt
gebruikt plaats dan het inspectiedeksel bij
voorkeur zo dat de plug P wordt verwijderd
bij het aanbrengen van het gat.

• Breng het gat in de tank aan en werk het gat

braambrij af. Pas bij voorkeur een gatzaag
(ø159 mm) toe.

• Reinig de binnenzijde van de tanks alvorens

het inspectiedeksel te monteren.

2.2 Toe te passen afdichtrubber

Bepaal de wanddikte van de tank en pas het aan­gegeven afdichtrubber toe.

2.3 Montage inspectiedeksel

Flens (1)

• Plaats de ens (1) in het gat van de tank.

• Draai de 4 schroeven (2) ieder één (-1-) om-

wenteling vast (rechtsom) en test of de ens
nog eenvoudig met de hand te verdraaien
is. Herhaal dit tot de ens niet meer te ver­draaien is.

• Draai hierna iedere schroef nog vier (-4-) om-

wentelingen vast.

Massa-aansluiting (3)

• De schroef (3) is bestemd om de ens aan

massa te kunnen aansluiten.

Deksel (4)

• Schroef het deksel op de ens.

1 Introduction

This manual is applicable to the installation of
the inspection lid for rigid tanks.
The tank may be made from plastic, GRP or metal
and should have a minimum wall thickness of

1.5 mm.

Note!

Consult the manual supplied with the tank

for instructions on how to connect it.

2 Installation

2.1 Cutting the hole for the
inspection lid

• Position the inspection lid on the top face

of the tank. If a VETUS tank is used, then it
should be tted with plug P on the top and
the inspection lid should preferably be lo­cated so that plug P is removed when the
hole is cut.

• Cut the hole in the tank and remove all burrs.

Preferably use a holesaw (159 mm, 6 1/4”
diam.).

• Clean the inside of the tanks before tting

the inspection lid.

2.2 Rubber seal to be applied

Determine the thickness of the wall of the tank
and use the indicated rubber seal.

2.3 Installation of connector lid

Flange (1)

• Position the ange (1) into the hole of the

tank.

• Tighten each of the 4 screws (2) one (-1-)

revolution (clockwise) and check if the ange
can be rotated easily by hand. Repeat this un­til the ange can’t be rotated anymore.

• Then tighten each of the screws another four

(-4-) revolutions.

Ground connection (3)

• Use the screw to connect the ange to ground.

Lid (4)

• Screw the lid onto the ange.

1 Einleitung

Diese Anleitung gilt für den Inspektionsdeckel
für starre tanks. Der Treibstotank kann aus
Kunstso, GRP oder Metall sein und sollte eine
minimale Wanddicke von 1,5 mm aufweisen.

AchtuNg!

Konsultieren Sie das Handbuch das mit dem

Tank geliefert wurde für Anweisungen zu

den Verbindungen.

2 Installation

2.1 Herstellen des Montagelochs
für den Inspektionsdeckel

• Bringen Sie den Inspektionsdeckel an der

Oberseite des Tanks an. Handelt es sich um ei
nen Vetus-Tank, bringen Sie den Inspektions­deckel vorzugsweise so an, dass das Anguss­teil P beim Herstellen des Lochs entfernt wird.

• Stellen Sie das Loch an der betreenden Stel-

le des Tanks so her, dass es frei von Riefen ist.
Verwenden Sie dazu vorzugsweise eine Loch­säge (ø 159 mm).

• Reinigen Sie den Tank von innen, bevor Sie

den Inspektionsdeckel montieren.

2.2 Zu verwendender Dichtgummiring

Stellen Sie die Wanddicke des Tanks fest und ver­wenden Sie den angegebenen Dichtgummiring.

2.3 Montage des Inspektionsdeckels

Flansch (1)

• Montieren Sie den Flansch (1) in das Loch am Tank.

• Ziehen Sie die 4 Schrauben (2) jeweils um

eine (-1-) Umdrehung fest (rechts herum) und
testen Sie, ob der Flansch noch einfach mit
der Hand verdreht werden kann. Wiederho­len Sie diesen Vorgang, bis der Flansch nicht
mehr verdreht werden kann.

• Ziehen Sie dann jede Schraube noch vier (-4-)

Umdrehungen fest.

Masse-Anschluss (3)

• Die Schraube (3) hat den Zweck, den Flansch

an ein Massekabel anschließen zu können.

Deckel (4)

• Schrauben Sie den Deckel auf den Flansch.

-

Let op!

Controleer de dichtheid van alle

verbindingen alvorens de tank te vullen.

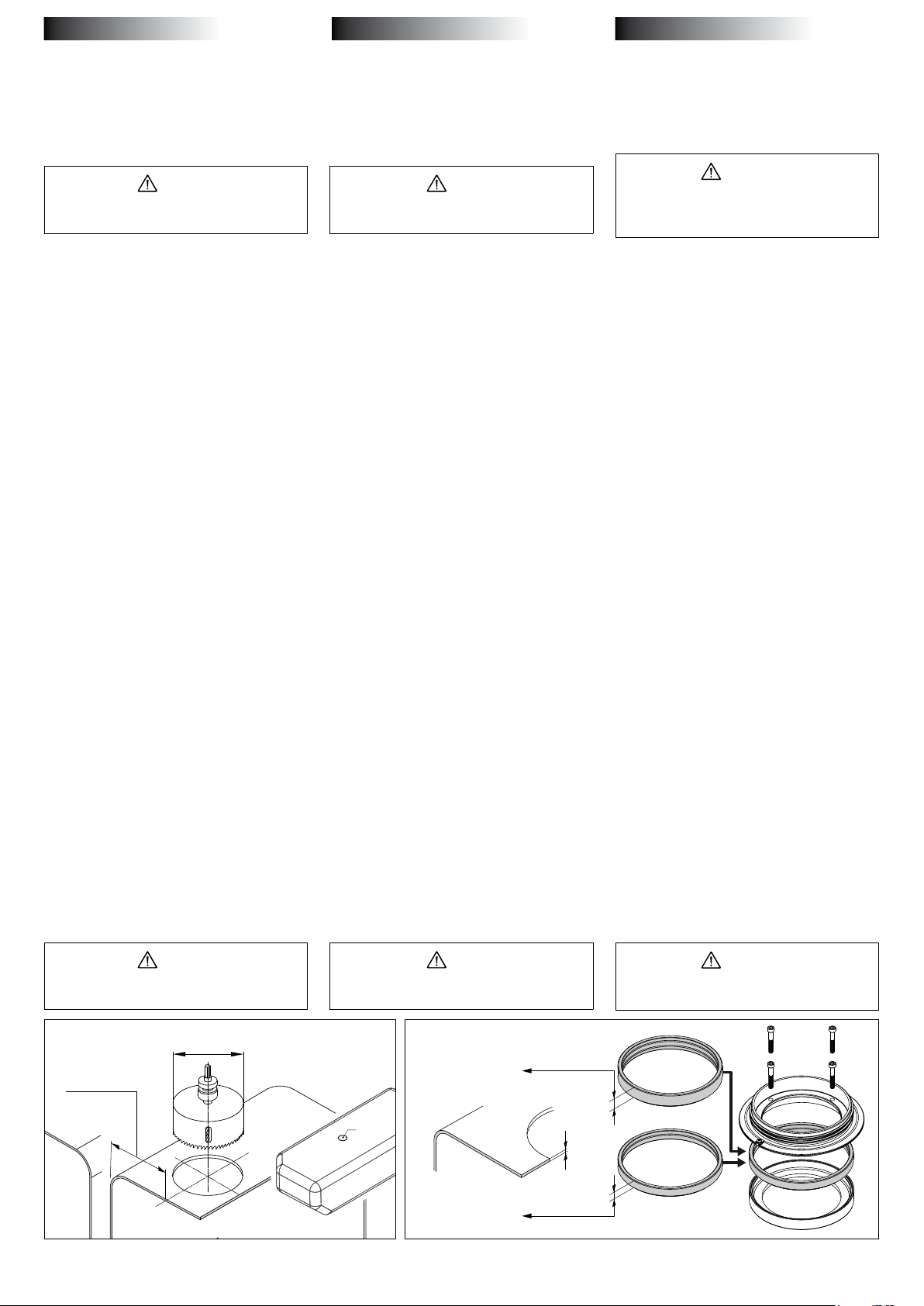

2.1

ø 159 (6 1/4”)

MIN. 160

1

(6

/4”)

2 040108.01

Note!

Check the tightness of all connections

before lling the tank.

2.2

T = 4 - 10 mm

5

(

/32”- 3/8”)

P

T = 1.5 - 4 mm

(1/16”- 5/32”)

22 mm (

16 mm (5/8”)

AchtuNg!

Prüfen Sie die Dichtheit aller Verbindungen

vor dem auüllen der Treibstotanks.

7

/8”)

T

vetus® Inspection lid ILT120

FRANÇAIS

ESPAÑOL

ITALIANO

1 Introduction

Le mode d’emploi se rapporte au couvercle
d’inspection pour réservoirs rigides. Le réservoir
peut être fait en plastique, en plastique renforcé
de bre de verre (GRP) ou en métal et doit avoir
une épaisseur minimale de paroi de 1,5 mm.

RemARque !

Consulter le manuel fourni avec le réservoir
de carbunant pour obtenir des instructions

sur la manière de le connecter.

2 Installation

2.1 Perçage du trou pour le couvercle
du connecteur et les trous pour le
raccord

• Perçage du trou de montage pour le bouchon

de contrôle. Placez le bouchon de contrôle
dans la partie supérieure du réservoir. Si vous
utilisez un réservoir VETUS, faites en sorte
que le bouchon de contrôle soit placé de
manière à ce que le trou puisse être percé à
l’emplacement du bouchon P.

• Percez le trou dans le réservoir et ébarbez-le.

Utilisez de préférence une mèche de ø159 mm.

• Nettoyez l’intérieur du réservoir avant de po-

ser le bouchon de contrôle.

2.2 Joint d’étanchéité à mettre en place

Déterminer l’épaisseur de la paroi du réservoir et
mettre en place le joint d’étanchéité.

2.3 Pose du bouchon de contrôle

Bride (1)

• Placez la bride (1) dans le trou du réservoir.

• Fixez les 4 vis (2) en les tournant (-1-) chacune

une fois (de gauche à droite) et contrôlez s’il
est toujours possible de tourner manuelle­ment la bride.
qu’il ne soit plus possible de tourner la bride.

• Fixez ensuite les vis une à une en les tournant

quatre fois (-4-)

Raccord à la masse (3)

• La vis (3) sert à raccorder la bride à la masse.

Bouchon (4)

• Vissez le bouchon sur la bride.

Répétez l’opération jusqu’à ce

1 Introduction

Este manual es aplicable a la tapa de inspección
para depósitos rígidos. El tanque puede estar
hecho de plástico, GRP (plástico reforzado con
vídrio) ó metal y debe tener un grosor mínimo
de pared de 1,5 mm.

NotA!

Consulte el manual entregado con el tanque

de carburante para ver las instrucciones de

cómo conectarlo.

2 Instalación

2.1 Cortar el agujero para el montaje
de la tapa de inspección

• Cortar el agujero para el montaje de la tapa

de inspección. Coloque la tapa de inspec­ción en la parte superior del depósito. Si se
utiliza un depósito VETUS, coloque preferen­temente la tapa de inspección de tal manera
que el conector P se retire al cortar el agujero.

• Corte el agujero en el depósito y retire todas

las rebabas. Utilice preferentemente una sier­ra de corona (ø 159 mm).

• Limpie el interior de los depósitos antes de

montar la tapa de inspección.

2.2 Junta de goma a emplear

Determine el grosor de la pared del depósito y uti­lice la junta de goma indicada.

2.3 Montaje de la tapa de inspección

Brida (1)

• Coloque la brida (1) en el agujero del depósito.

• Apriete cada uno de los 4 tornillos (2) una (-1-

) vuelta (en el sentido de las agujas del reloj)
y compruebe si la brida se puede girar fácil­mente con la mano. Repita este procedimien­to hasta que la brida no se pueda girar más.

• Después apriete cada uno de los tornillos

otras cuatro (-4-) vueltas.

Conexión de masa (3)

• El tornillo (3) tiene como función poder co-

nectar la brida a la masa.

Tapa (4)

• Atornille la tapa en la brida.

1 Introduzione

Queste istruzioni valgono per coperchio di ispe­zione per serbatoi rigidi.
Il serbatoio può essere in plastica, GRP o metallo
e deve avere uno spessore minimo di parete di
1,5 mm.

NotA!

Consultare il manuale fornito con il serbatoio

per carburante per le istruzioni di collega-

mento.

2 Installazione

2.1 Praticare il foro di montaggio per il
tappo d’ispezione

• Praticare il foro di montaggio per il tappo

d’ispezione. Posizionate il tappo d’ispezione
sulla parte superiore del serbatoio. Se usate
un serbatoio VETUS, si consiglia di posizio­nare il tappo d’ispezione in modo tale che il
tappo P venga rimosso praticando il foro.

• Praticate il foto nel serbatoio e rinitelo li-

mando ogni sbavatura. Si consiglia di usare
una sega per fori (ø159mm).

• Pulite l’interno del serbatoio prima di monta-

re il tappo d’ispezione.

2.2 Guarnizione da applicare

Misurate lo spessore della parete del serbatoio
ed applicate la guarnizione appropriata, secon­do le indicazioni.

2.3 Montaggio del tappo d’ispezione

Flangia (1)

• Inserite la angia (1) nel foro del serbatoio.

• Avvitate le 4 viti (2) girandole ognuna di un

giro (-1-) (verso destra) e controllate se la an­gia si può ancora serrare con la mano. Ripete­te questa azione no a che la angia non si
può più serrare.

• Poi, avvitate ogni vite di altri quattro (-4-) giri.

Collegamento della massa (3).

• La vite (3) serve per collegare la angia alla

massa.

Tappo (4).

• Avvitate il tappo alla angia.

RemARque !

Vérier l’étanchéité de toutes les connexions

avant le remplissage du réservoir.

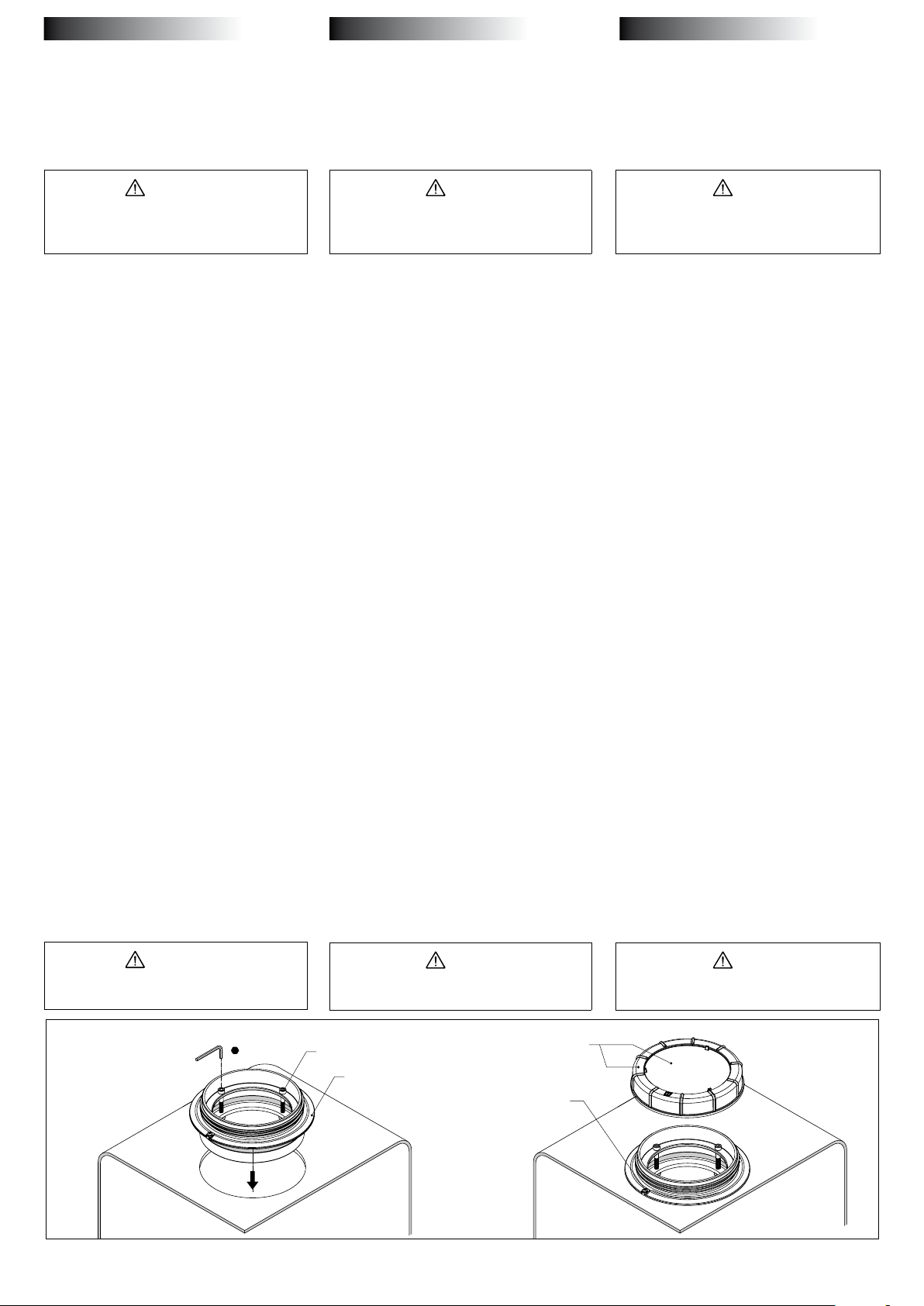

2.3

4

vetus® Inspection lid ILT120

NotA!

Compruebe el apriete de todas las

conexiones antes de llenar el tanque.

2

1

NotA!

Vericare il serraggio di tutti i collegamenti

prima di riempire il serbatoio.

4

3

040108.01 3

4A

4B

4C

1

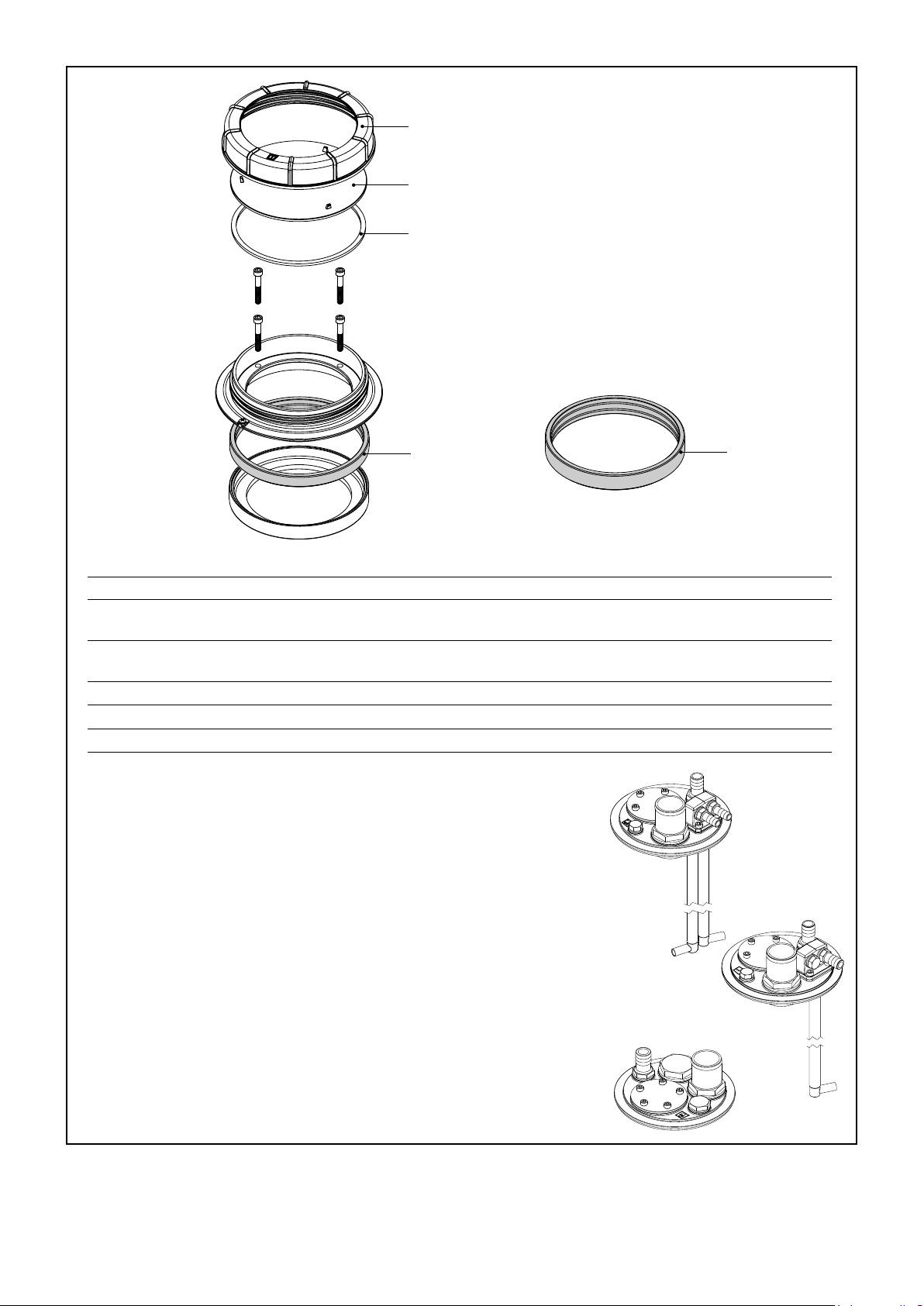

ILT120 Service onderdelen Service parts

pos. qty part benaming description

1 1 ILT007 Afdichtrubber, hoogte 16 mm,

voor wanddikte 1,5 tot 4 mm

2 1 ILT002 Afdichtrubber, hoogte 22 mm,

voor wanddikte 4 tot 10 mm

4A 1 ILT004 Dekselmoer Lid nut

4B 1 ILT005 Blindplaat Blind plate

4C 1 ILT006 Pakking Gasket

De blindplaat (4B) van het inspectiedeksel
kan door één van de verschillende aansluit­kits worden vervangen. Deze aansluitkits
hebben de benodigde aansluitingen voor
een tank voor respectievelijk brandstof (ILT­CONF38), drinkwater (ILTCOND) of vuilwater
(ILTCONW).

La plaque aveugle (4B) de la trappe de visite
peut être remplacée par l’un des diérents
kits de raccordement. Ces kits de raccorde­ment disposent des raccordements néces­saires pour un réservoir de carburant (ILT­CONF38), d’eau potable (ILTCOND) ou d’eaux
usées (ILTCONW).

Rubber seal, height 16 mm,
for wall thickness 1.5 up to 4 mm

Rubber seal, height 22 mm,
for wall thickness 4 up to 10 mm

2

ILTCONF38

The blind plate (4B) of the inspection co­ver can be replaced by one of the dierent
connection kits. These connection kits have
the necessary connections for respectively
a tank for fuel (ILTCONF38), drinking water
(ILTCOND) or waste water (ILTCONW).

Die Blindplatte (4B) des Inspektionsdeckels
kann durch ein Anschlusskit ersetzt wer­den, das in mehreren Versionen lieferbar
ist. Diese Anschlusskits verfügen über die
benötigten Anschlüsse für einen Brennsto­(ILTCONF38), Trinkwasser- (ILTCOND) bzw.
Abwassertank (ILTCONW).

vetus b.v.

Printed in the Netherlands

040108.01 2018-09

La placa de cobertura (4B) de la tapa de in­spección se puede reemplazar por uno de
los diferentes kits de conexión. Estos kits de
conexión tienen las conexiones necesarias
para un tanque de combustible (ILTCONF38),
agua potable (ILTCOND) y aguas residuales
(ILTCONW)

La piastra cieca (4B) del coperchio di ispezio­ne può essere sostituita da uno dei kit di rac­cordo. Questi kit di raccordo sono dotati dei
diversi raccordi per serbatoi del carburante
(ILTCONF38), dell’acqua potabile (ILTCOND)
o delle acque reue (ILTCONW).

ILTCOND

FOKKERSTRAAT 571 - 3125 BD SCHIEDAM - HOLLAND
TEL.: [phone] - [email protected] - www.vetus.com

ILTCONW
