Bullflex

Installatie instructies Installation instructions Installationsvorschriften Instructions d’installation Instrucciones de instalación Istruzioni per l’installazione

NEDERLANDS 2 ENGLISH 4 DEUTSCH 6 FRANÇAIS 8 ESPAÑOL 10 ITALIANO 12

Flexibele schroefaskoppeling

Flexible propeller shaft coupling

Flexible Schraubenwellenkupplung

Accouplement flexible d’arbre porte-hélice

Acoplamiento flexible del árbol porta-hélice

Giunto di accoppiamento flessibile dell’albero dell’elica

Page 2

2 3.0205

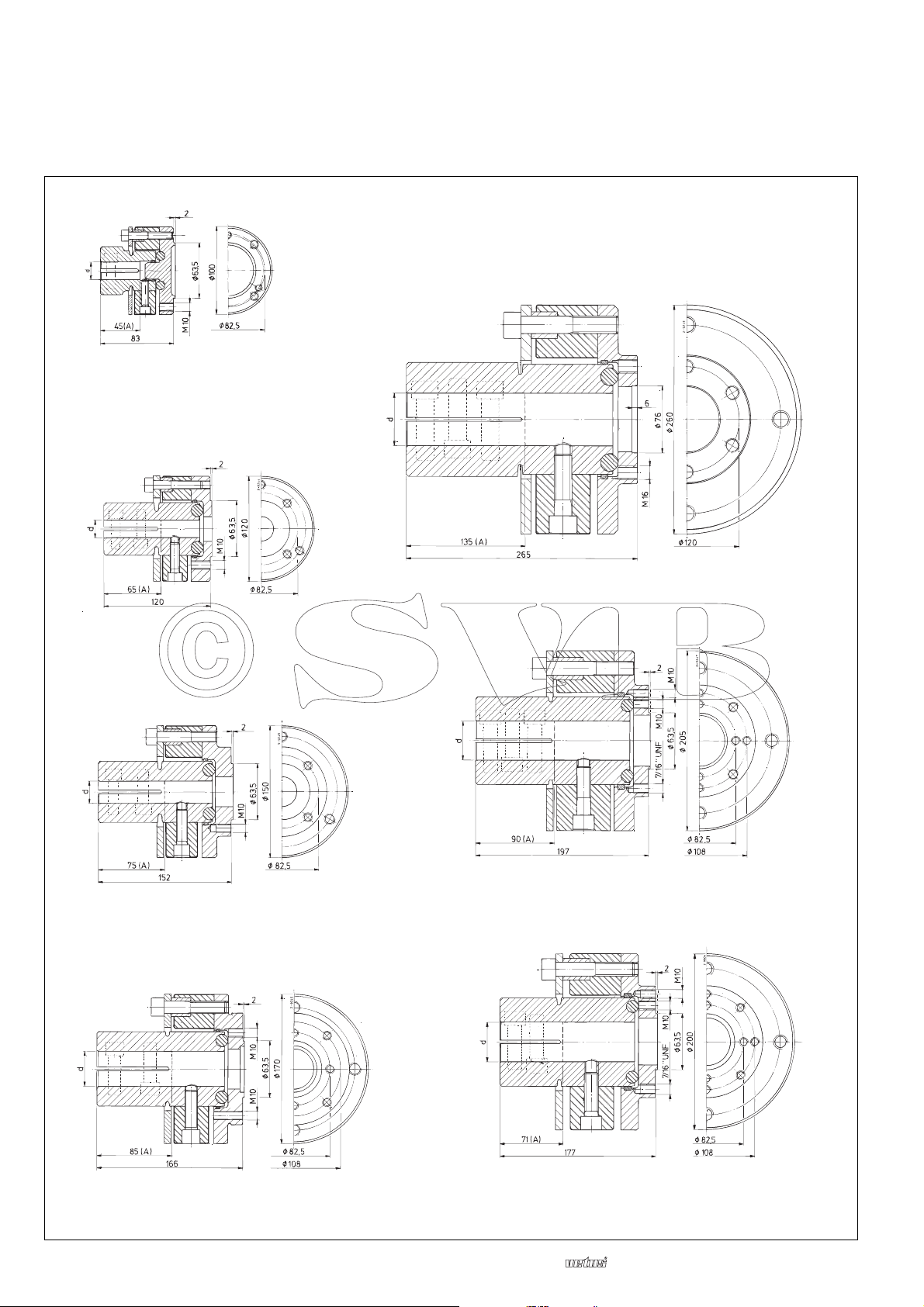

Flexibele schroefaskoppeling BULLFLEX

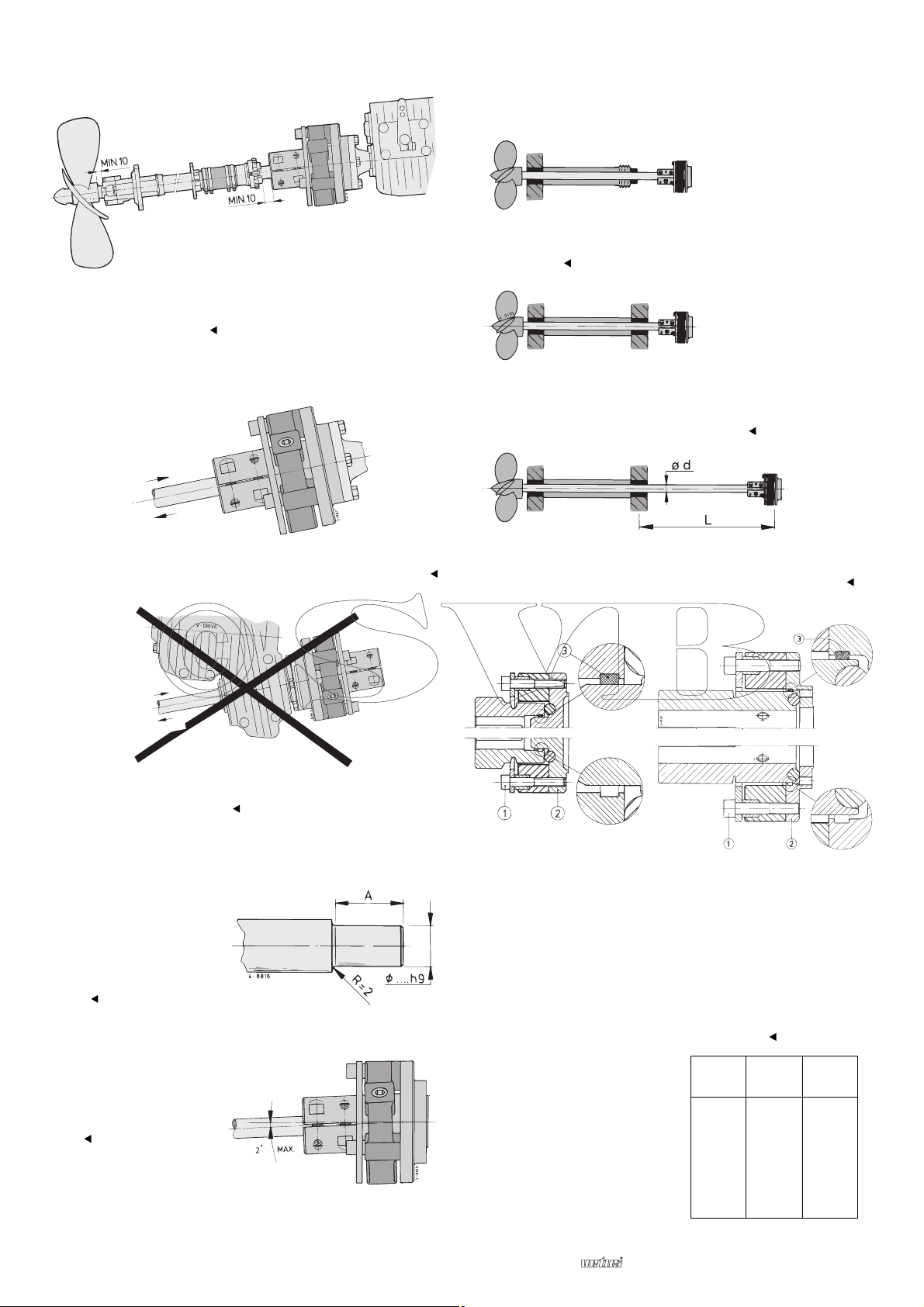

Opstelling

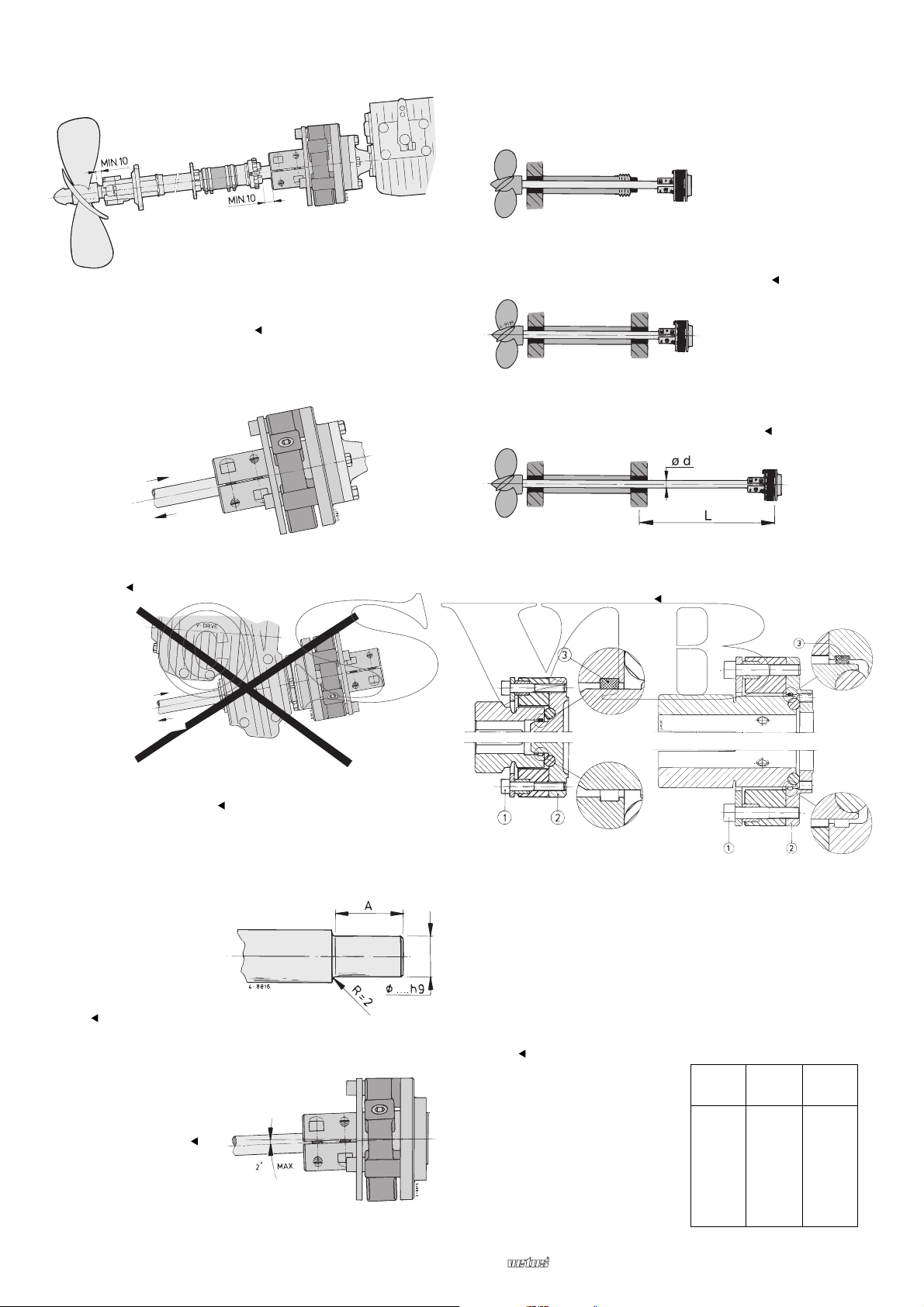

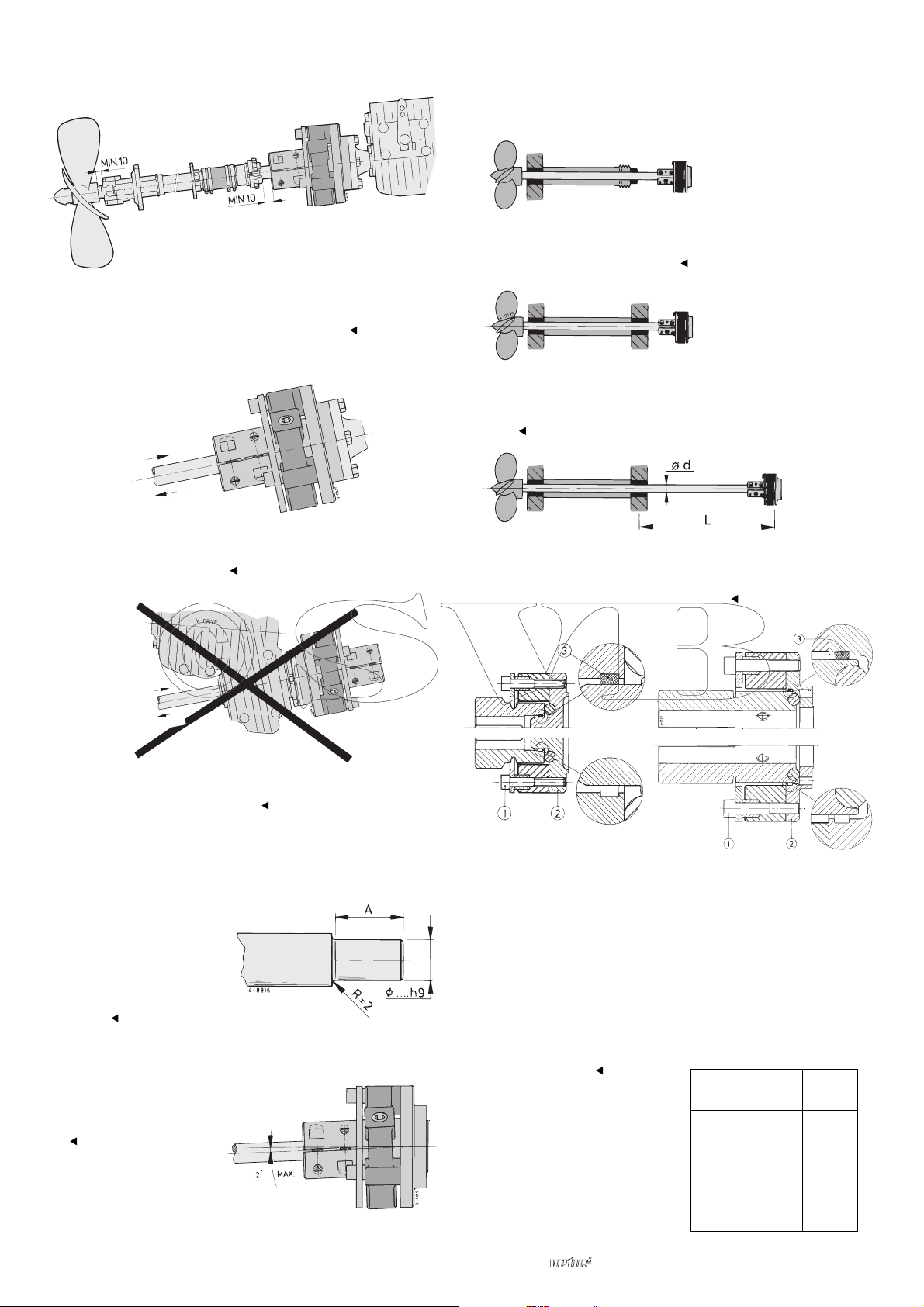

In verband met de axiale beweging van de schroefas moet er tussen het buitenlager en de naaf van de scheepsschroef een minimale vrije ruimte zijn.

Stuwkracht

N.B. Bij vooruit varen moet het rubberdeel worden ingedrukt.

Toepassing van de Bullflex in combinatie met een V-drive keerkoppeling is niet toegestaan!

Afwijkende (grotere) schroefasdiameter

Verklein de schroefasdiameter over de lengte van de klembus (afmeting ‘A’) naar afmeting ‘d’ van de koppeling, zie Hoofdafmetingen. Radius ‘r’ minimaal 2 mm.

Uitlijnfout

De maximaal toelaatbare uitlijnfout van de schroefas is 2˚.

Centreer-ring

Een scheepsmotor op flexibele motorsteunen ‘danst’ altijd.

Is de schroefas door één vast lager ondersteund dan fungeert de Bullflex koppeling -mét de centreer-ring- als flexibel kogelgewricht, zie A.

In het geval dat de schroefas star is opgesteld -dus door 2 (of meer) vaste lagers wordt ondersteund- dan moet de schroefas niet beïnvloed kunnen worden door de motorbewegingen. Verwijder in dat geval de centreer-ring, zie B.

Wanneer de lengte ‘L’ van de schroefas tussen het binnenste vaste lager en de flens van de keerkoppeling meer is dan 20 x de schroefasdiameter ‘d’, verwijder dan niet de centreerring.

Verwijderen centreer-ring:

Neem de bouten ➀ los. Neem de flens ➁ los van de naaf en verwijder de centreer-ring ➂. Plaats de flens terug en monteer de bouten (met een borgmiddel, LOCTITE 222 Screwlock) en trek ze aan met het opgegeven aanhaal moment ‘T1’, zie tabel. Zorg er voor dat de gaten in de flens en in het rubberelement tijdens de montage van de bouten in lijn liggen. Vervorm hiervoor het rubberelement met behulp van een lijmtang.

Duwend vooruit

Trekkend achteruit

Bullflex

1 2 4

8 12 16 32

M8 M10 M12 M14 M16 M16 M20

25 Nm 50 Nm

90 Nm 140 Nm 220 Nm 220 Nm 430 Nm

Bullflex 1 Bullflex 2, 4, 8, 12, 16, 32

Duwend vooruit

Trekkend achteruit

A B

Page 3

Montage algemeen

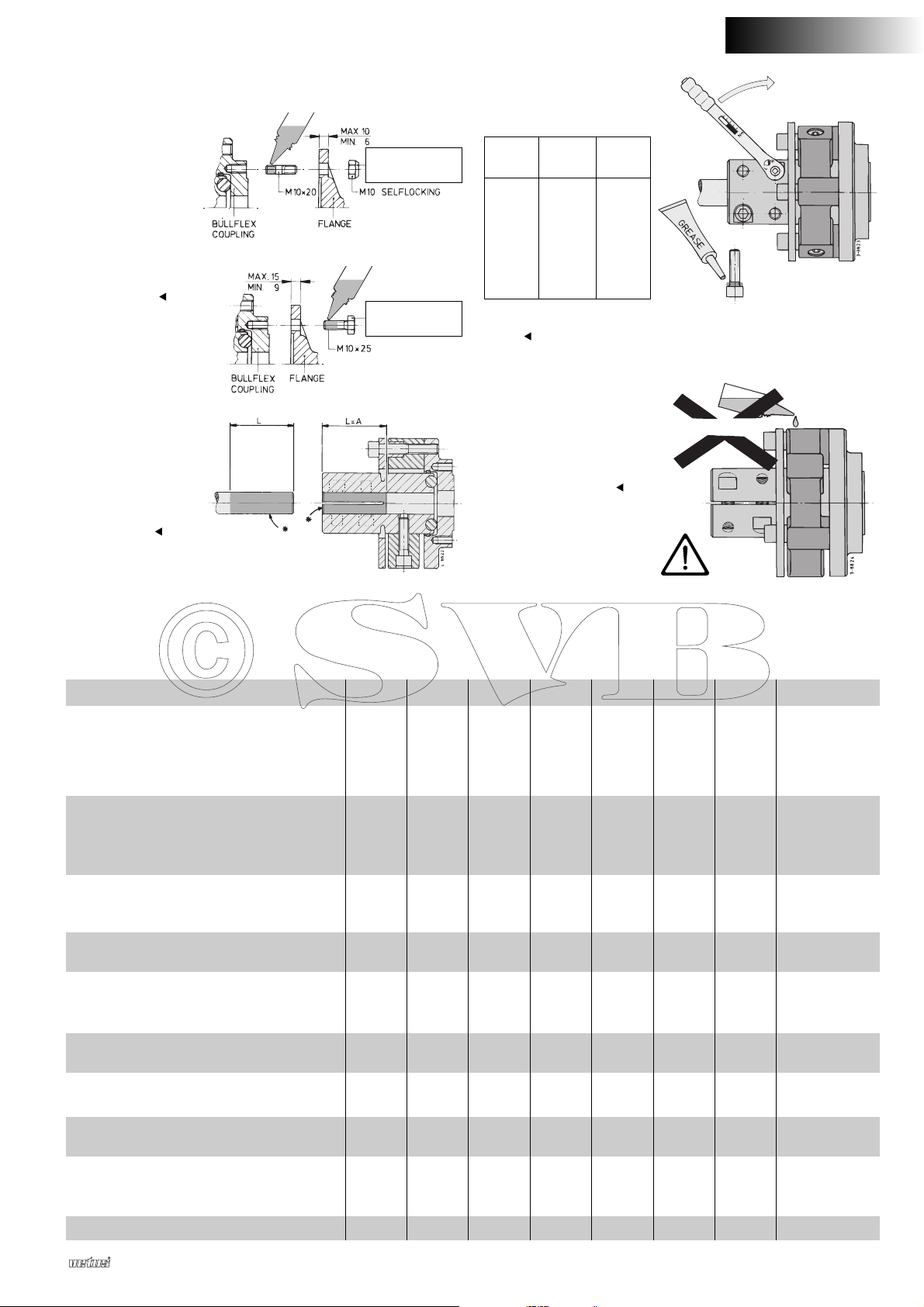

Om een betrouwbaar functionerende koppeling te verkrijgen dienen alle bouten en moeren met de opgegeven momenten te worden aangetrokken. Gebruik hiervoor een momentsleutel; het ‘op gevoel’ aantrekken leidt niet tot bevredigende resultaten.

De schroefas dient over de lengte (L) in de naaf te zijn gestoken en as en de naaf dienen vrij van vet en vuil (*) te zijn.

Trek de bouten aan met het opgegeven aanhaalmoment ‘T2’, zie tabel.

Zorg er voor dat de rubberdelen niet worden aangetast door oplosmiddelen.

3.0205

Flexibele schroefaskoppeling BULLFLEX

NEDERLANDS

Oplosmiddelen

Bullflex

1 2 4

8 12 16 32

M10x30 M10x35 M12x40 M14x45 M16x50 M16x55 M20x70

60 Nm

60 Nm 100 Nm 200 Nm 320 Nm 230 Nm 450 Nm

Aanhaalmoment: 50 Nm (5 kg.m)

Technische gegevens

Bullflex 1 2 4 8 12 16 32

Max. koppel volgens DIN6270B 75 150 300 600 900 1200 2200 N.m

7,6 15 30 61 92 122 220 kgf.m

DIN6270A 45 90 200 410 540 935 1780 N.m

4,69 20425595178kgf.m

Max. vermogen volgens DIN6270B 0,8 1,6 3,1 6,3 9,4 12,6 23,0 kW/100 min

-1

1.1 2.1 4.3 8.5 12.8 17.1 31.3 hp/100 RPM

DIN6270A 0,5 0,9 2,1 4,3 7,1 9,8 18,6 kW/100 min

-1

0.6 1.3 2.8 5.8 9.6 13.3 25.3 hp/100 RPM

Massatraagheidsmoment J 23·10-457·10-4158·10-4300·10-4595·10-4710·10-42058·10-4kg.m

0,009 0,023 0,063 0,12 0,23 0,28 0,82 kgf.m

Dyn. torsiestijfheid 460 820 1850 6850 10900 13700 24400 N.m/rad

12,46 6,99 3,10 0,84 0,52 0,42 0,23 ˚/100 N.m

Axiale drukstijfheid 1,3 3,2 3,9 5,3 6,5 6,7 7,9 kN/mm

133 331 395 542 665 678 804 kgf/mm

Axiale trekstijfheid 0,05 0,05 0,07 0,37 0,43 0,57 0,43 kN/mm

5 5 7 38 44 58 44 kgf/mm

Maximale hoekverplaatsing 2˚ 2˚ 2˚ 2˚ 2˚ 2˚ 2˚

Max. toerental bij 2˚ 3500 3250 3000 2500 2000 2000 1800

min

-1

, RPM

0˚ 7000 6500 6000 5000 4000 4000 3600

Max. stuwkracht 2000 5000 5000 8000 9000 10000 20000 N

204 510 510 816 917 1020 2040 kgf

Gewicht, ca. 3 4,5 6,9 12 17 19 38 kg

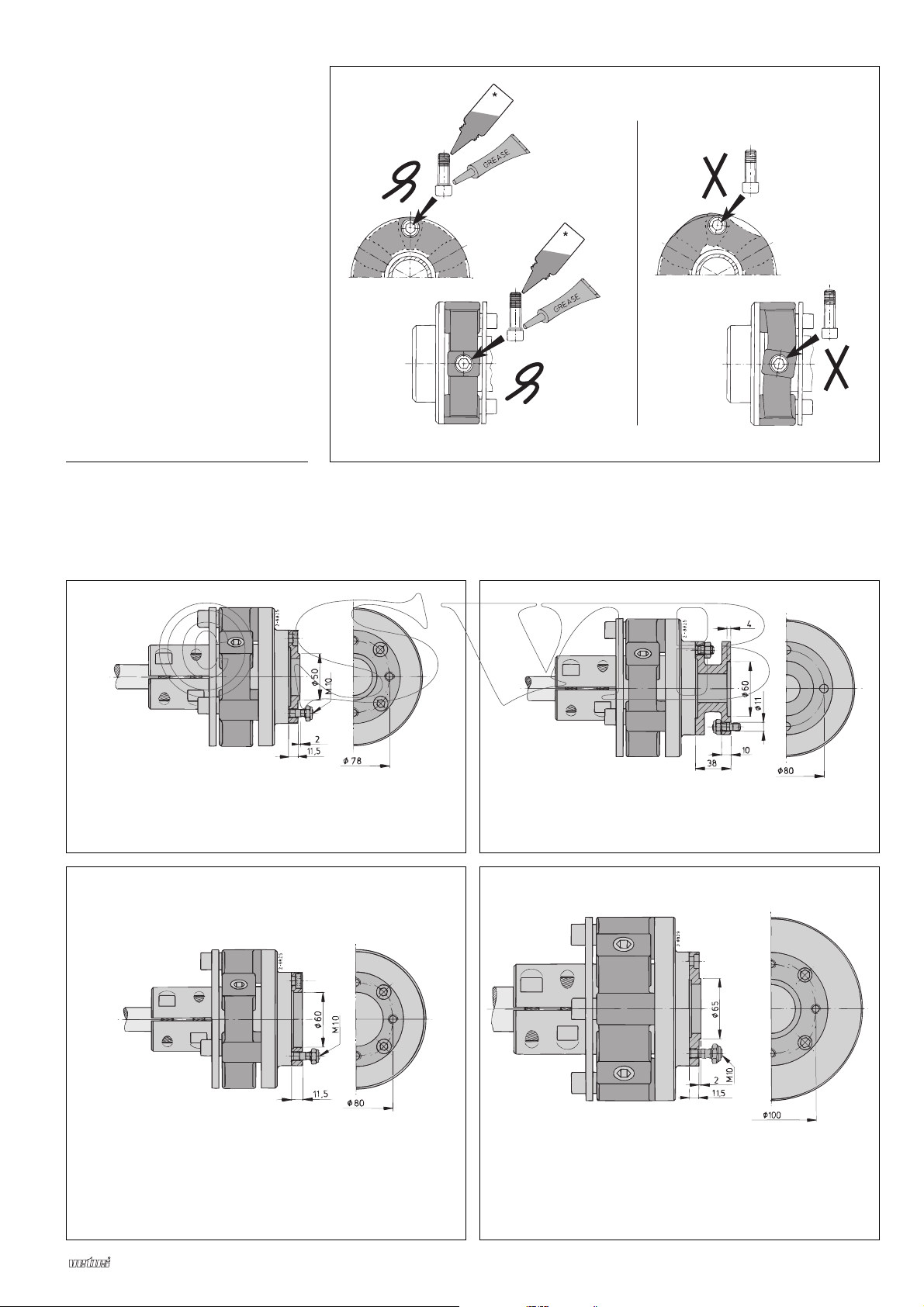

LOCTITE 270 Studlock

LOCTITE 222 Screwlock

Page 4

4 3.0205

Flexible propeller shaft coupling BULLFLEX

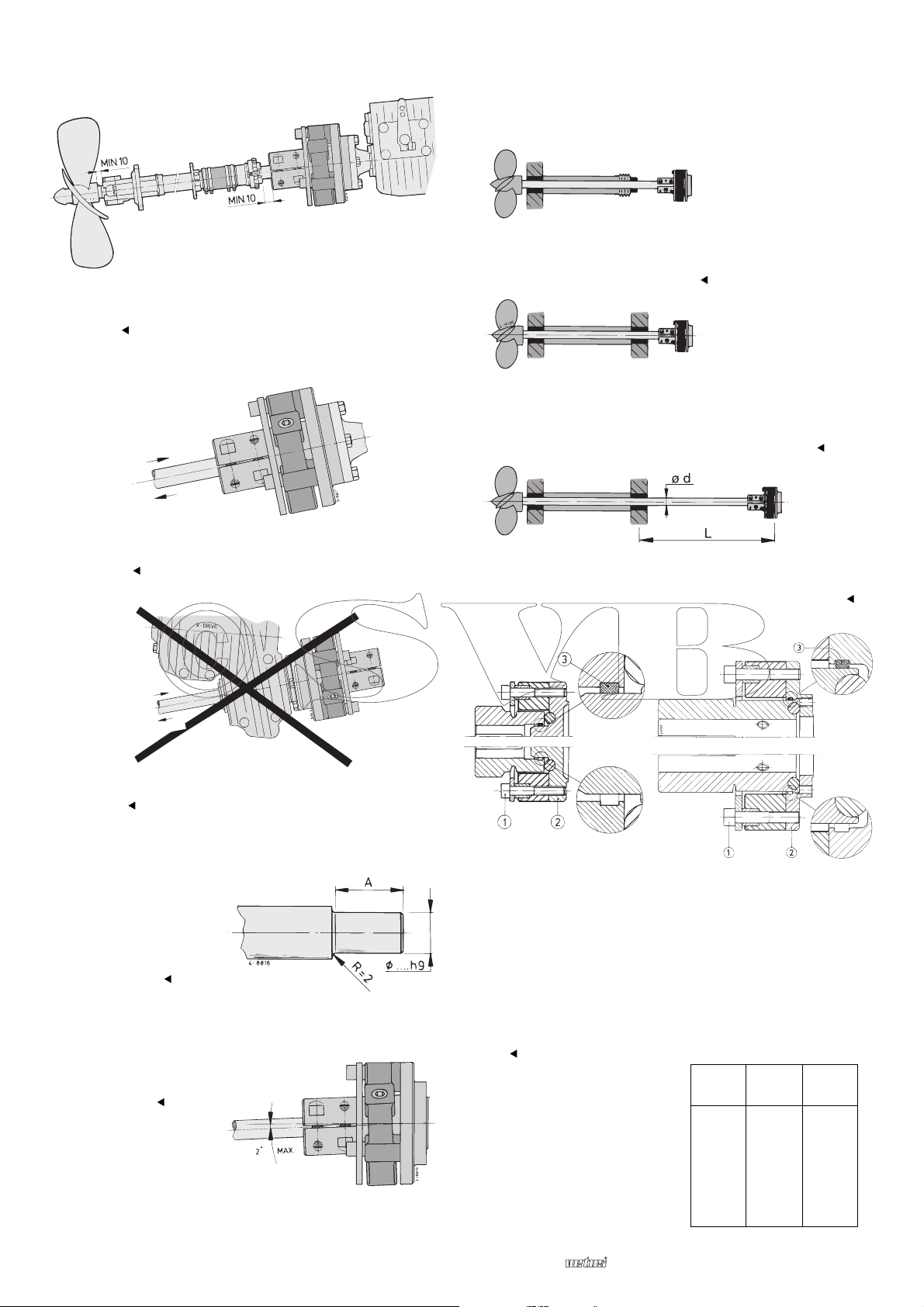

Mounting

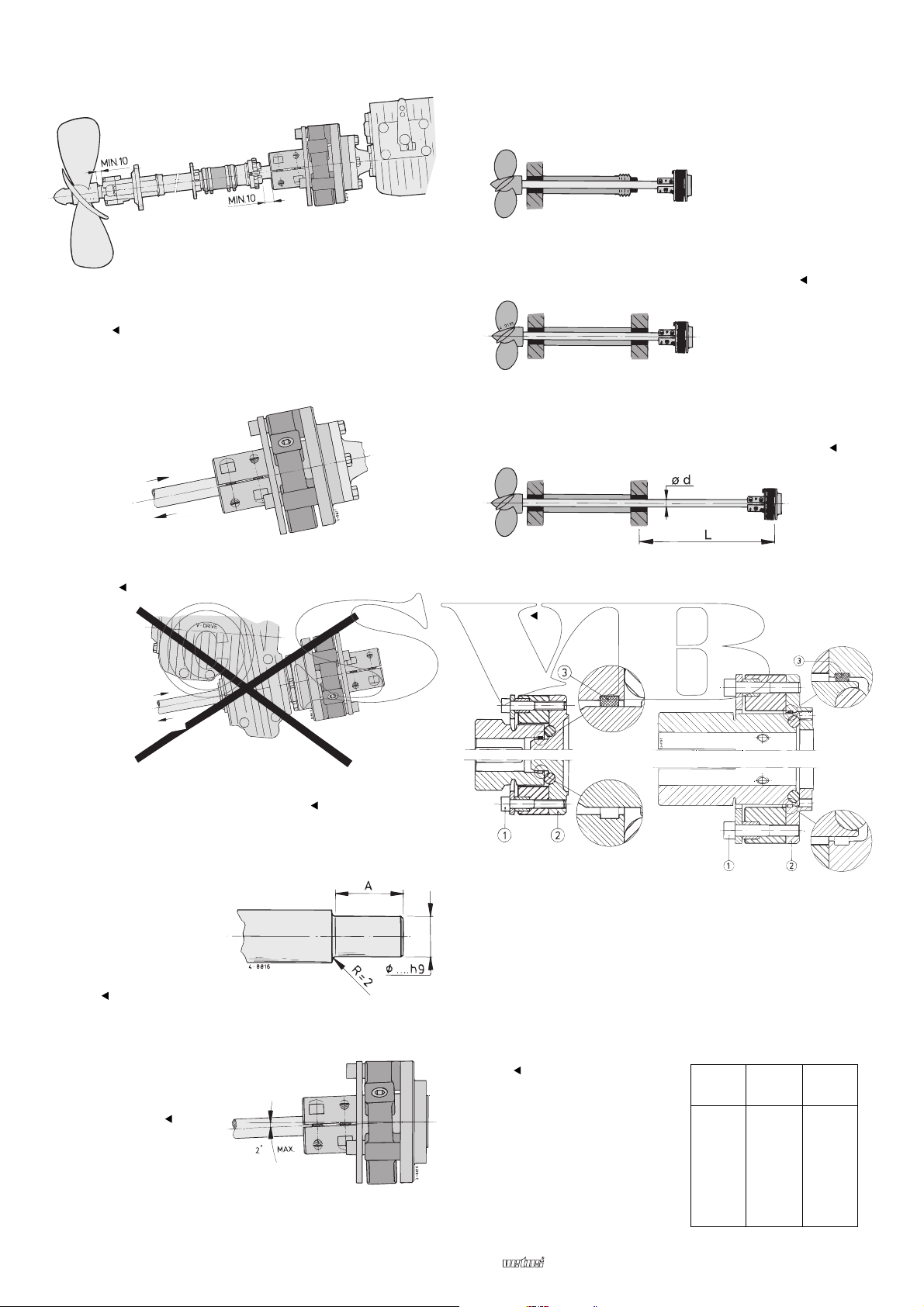

In connection with the axial movement of the propeller shaft a minimum free space between outer bearing and propeller hub is required.

Propeller-thrust

N.B. When sailing in forward direction the rubber part must be compressed.

Using the Bullflex in combination with a V-drive type gearbox is not allowed!

Over-size (larger) propeller shaft diameter

Reduce the propeller shaft diameter for the taper length (dimension ‘A’) to the given dimension ‘d’ of the coupling, see Overall dimensions. Radius ‘r’ minimal 2 mm (0.08”).

Misalignment

The maximum allowable misalignment of the propeller shaft is 2˚.

Centering ring

An engine on flexible mountings will, by definition, always bounce.

Where the propeller shaft is supported by one rigid bearing only, the Bullflex coupling -with the centering ring installed- will function as a flexible ball joint, see A.

When the propeller shaft is installed rigidly which means to say

-supported by two (or more) non-flexible bearings- the propeller shaft should not be affected by engine movements. Therefore remove the centering ring in such an installation, see B.

If the length ‘L’ of the propeller shaft between the inner rigid bearing and the flange of the gearbox is more than 20 times the propeller shaft diameter ‘d’, do not remove the centering ring.

Removal of centering ring:

Detach the bolts ➀. Detach flange ➁ from the hub and remove centering ring ➂. Attach flange and reinstall the bolts (with a locking agent, LOCTITE 222 Screwlock) and tighten with the specified torque ‘T1’ see table. Ensure that the holes in flange and rubber element are in line during installation of the bolts. Deform the rubber element with the assistance of a screw clamp.

Push forward

Pull reverse

Push forward

Pull reverse

Bullflex

1 2 4

8 12 16 32

M8 M10 M12 M14 M16 M16 M20

25 Nm 50 Nm

90 Nm 140 Nm 220 Nm 220 Nm 430 Nm

Bullflex 1 Bullflex 2, 4, 8, 12, 16, 32

A B

Page 5

3.0205

Flexible propeller shaft coupling BULLFLEX

ENGLISH

General assembly

To achieve a reliably operating coupling all the bolts and nuts must be tightened with the torques given. Use a torque wrench; tightening it ‘in the blind’ will not lead to satisfying results.

The propeller shaft must be inserted into the hub for a sufficient length (L) and the shaft and hub must be free of grease and dirt (*).

Tighten the bolts with the specified torque ‘T2’, see table.

Take care that the rubber parts are not affected by solvents.

Technical data

Bullflex 1 2 4 8 12 16 32

Max. torque to DIN6270B 75 150 300 600 900 1200 2200 N.m

55 110 221 442 663 885 1622 lbs.ft

DIN6270A 45 90 200 410 540 935 1780 N.m

33 66 147 302 400 690 1313 lbs.ft

Max. power to DIN6270B 0,8 1,6 3,1 6,3 9,4 12,6 23,0 kW/100 min

-1

1.1 2.1 4.3 8.5 12.8 17.1 31.3 hp/100 RPM

DIN6270A 0,5 0,9 2,1 4,3 7,1 9,8 18,6 kW/100 min

-1

0.6 1.3 2.8 5.8 9.6 13.3 25.3 hp/100 RPM

Mass moment of inertia J 23·10

-4

57·10-4158·10-4300·10-4595·10-4710·10-42058·10-4kg.m

0,009 0,023 0,063 0,12 0,23 0,28 0,82 kgf.m

Dyn. torsion stiffness 460 820 1850 6850 10900 13700 24400 N.m/rad

16.88 9.47 4.20 1.13 0.7 0.57 0.32 ˚/100 lbs.ft

Axial push stiffness 1,3 3,2 3,9 5,3 6,5 6,7 7,9 kN/mm

0.0134 0.0054 0.0045 0.0033 0.0027 0.0026 0.0022 inch/100 lbs

Axial pull stiffness 0,05 0,05 0,07 0,37 0,43 0,57 0,43 kN/mm

0.35 0.35 0.26 0.05 0.041 0.03 0.041 inch/100 lbs

Maximum angular displacement 2˚ 2˚ 2˚ 2˚ 2˚ 2˚ 2˚

Max. rpm at 2˚ 3500 3250 3000 2500 2000 2000 1800 min

-1

, RPM

0˚ 7000 6500 6000 5000 4000 4000 3600

Max. thrust force 2000 5000 5000 8000 9000 10000 20000 N

204 510 510 816 917 1020 2040 kgf 450 1124 1124 1798 2023 2248 4496 lbs

Weight, approx. 3 4,5 6,9 12 17 19 38 kg

6.7 9.9 15.2 26.5 37.5 41.9 83.8 lbs

Bullflex

1 2 4

8 12 16 32

M10x30 M10x35 M12x40 M14x45 M16x50 M16x55 M20x70

60 Nm

60 Nm 100 Nm 200 Nm 320 Nm 230 Nm 450 Nm

LOCTITE 270 Studlock

LOCTITE 222 Screwlock

Page 6

6 3.0205

Flexible Schraubenwellenkupplung BULLFLEX

Aufstellung

Aufgrund der Achsialbewegung der Schraubenwelle muß zwischen dem außeren Wellenlager und der Nabe der Schiffsschraube ein minimaler freier Raum sein.

Schubkraft

Achtung: Beim Vorwärtsfahren soll das Gummiteil zusammengedrückt werden.

Der Einsatz der Bullflex in Kombination mit einem VdriveWendegetriebe ist nicht gestattet!

Abweichender (grösserer) durchmesser der schraubenwelle

Den Durchmesser der Schraubenwelle über die Länge der Klemmbuchse (Maß ‘A’) auf Maß ‘d’ der Kupplung verkleinern, siehe Hauptmaße. Radius ‘r’ sollte mindestens 2 mm betragen.

Versatz

Der max. zulässiger Versatz der Schraubenwelle beträgt 2˚.

Zentrierrung

Ein Schiffsmotor auf flexiblen motorstützen ‘tanzt’ immer.

Wenn die Schraubenwelle durch ein festes Lager unterstützt wird, dann fungiert die BULLFLEX Kupplung (mit Zentrierrung) als flexibles Kugelgelenk, siehe A.

Wenn die Schraubenwelle starr montiert - also mit zwei oder mehr festen Lagern unterstützt - ist, darf die Schraubenwelle nicht durch die Motorbewegungen beeinflußt werden können, siehe B.

Wenn die Länge ‘L’ der Schraubenwelle zwischen dem innersten festen Lager und dem Flansch der Umkehrkupplung mehr als 20 x so groß ist wie der Schraubenwellendurchmesser ‘d’, dann den Zentrierring nicht entfernen.

Entfernen Zentrierrung:

Machen Sie die Bolzen ➀ los, machen Sie den Flansch ➁ los der Nabe und entfernen Sie den Zentrierrung ➂. Stellen sie den Flansch zurück und montieren Sie die Bolzen (mit einem Sicherungsmittel, Locktite 222 Screwlock) und Ziehen Sie die Bolzen an mit der angegebenen Torsion ‘T1’, siehe Tabelle. Sorgen Sie dafür daß die Löcher im Flansch und im Gummielement in einer Flucht liegen während der Montage der Bolzen. Formen Sie dazu das Gummi-element um mit Hilfe eines Leimknechtes.

Drück - vorwärts

Zug - rückwärts

Drück - vorwärts

Zug - rückwärts

Bullflex

1 2 4

8 12 16 32

M8 M10 M12 M14 M16 M16 M20

25 Nm 50 Nm

90 Nm 140 Nm 220 Nm 220 Nm 430 Nm

Bullflex 1 Bullflex 2, 4, 8, 12, 16, 32

A B

Page 7

3.0205

Flexible Schraubenwellenkupplung BULLFLEX

DEUTSCH

Montage allgemein

Damit eine zuverlässig funktionierende Kupplung erreicht wird, sollten alle Bolzen und Muttern nach den angegebenen Drehmomenten angezogen werden. Verwenden Sie dazu einen Drehmomentschlüssel; das ‘Anziehen nach Gefühl’ führt nicht zu befriedigenden Ergebnissen.

Die Schraubenwelle muß über genügenden Länge (L) in der Klemmnabe und Schraubenwelle müssen Schmutzund fettfrei sein (*).

Ziehen Sie die Bolzen an mit der angegebenen Torsion ‘T2’, siehe Tabelle.

Sorgen Sie dafür, daß die Gummiteile nicht von Lösungsmitteln angegriffen werden.

Technische Daten

Bullflex 1 2 4 8 12 16 32

Max. Drehmoment gemäß DIN6270B 75 150 300 600 900 1200 2200 N.m

7,6 15 30 61 92 122 220 kgf.m

DIN6270A 45 90 200 410 540 935 1780 N.m

4,69 20425595178kgf.m

Max. Leistung gemäß DIN6270B 0,8 1,6 3,1 6,3 9,4 12,6 23,0 kW/100 min

-1

1.1 2.1 4.3 8.5 12.8 17.1 31.3 hp/100 RPM

DIN6270A 0,5 0,9 2,1 4,3 7,1 9,8 18,6 kW/100 min

-1

0.6 1.3 2.8 5.8 9.6 13.3 25.3 hp/100 RPM

Massenträgheitsmoment J 23·10-457·10-4158·10-4300·10-4595·10-4710·10-42058·10-4kg.m

0,009 0,023 0,063 0,12 0,23 0,28 0,82 kgf.m

Dyn. Drehsteifigkeit 460 820 1850 6850 10900 13700 24400 N.m/rad

12,46 6,99 3,10 0,84 0,52 0,42 0,23 ˚/100 N.m

Axiale steifigkeit druck 1,3 3,2 3,9 5,3 6,5 6,7 7,9 kN/mm

133 331 395 542 665 678 804 kgf/mm

Axiale steifigkeit zug 0,05 0,05 0,07 0,37 0,43 0,57 0,43 kN/mm

5 5 7 38 44 58 44 kgf/mm

Max. Winkelverschiebung 2˚ 2˚ 2˚ 2˚ 2˚ 2˚ 2˚

Max. Drehzahl bei 2˚ 3500 3250 3000 2500 2000 2000 1800

min

-1

, RPM

0˚ 7000 6500 6000 5000 4000 4000 3600

Max. Triebkraft 2000 5000 5000 8000 9000 10000 20000 N

204 510 510 816 917 1020 2040 kgf

Gewicht, ca. 3 4,5 6,9 12 17 19 38 kg

Lösungsmitteln

Bullflex

1 2 4

8 12 16 32

M10x30 M10x35 M12x40 M14x45 M16x50 M16x55 M20x70

60 Nm

60 Nm 100 Nm 200 Nm 320 Nm 230 Nm 450 Nm

Torsion: 50 Nm (5 kg.m)

LOCTITE 270 Studlock

LOCTITE 222 Screwlock

Page 8

8 3.0205

Accouplement flexible d’arbre porte-hélice BULLFLEX

Montage

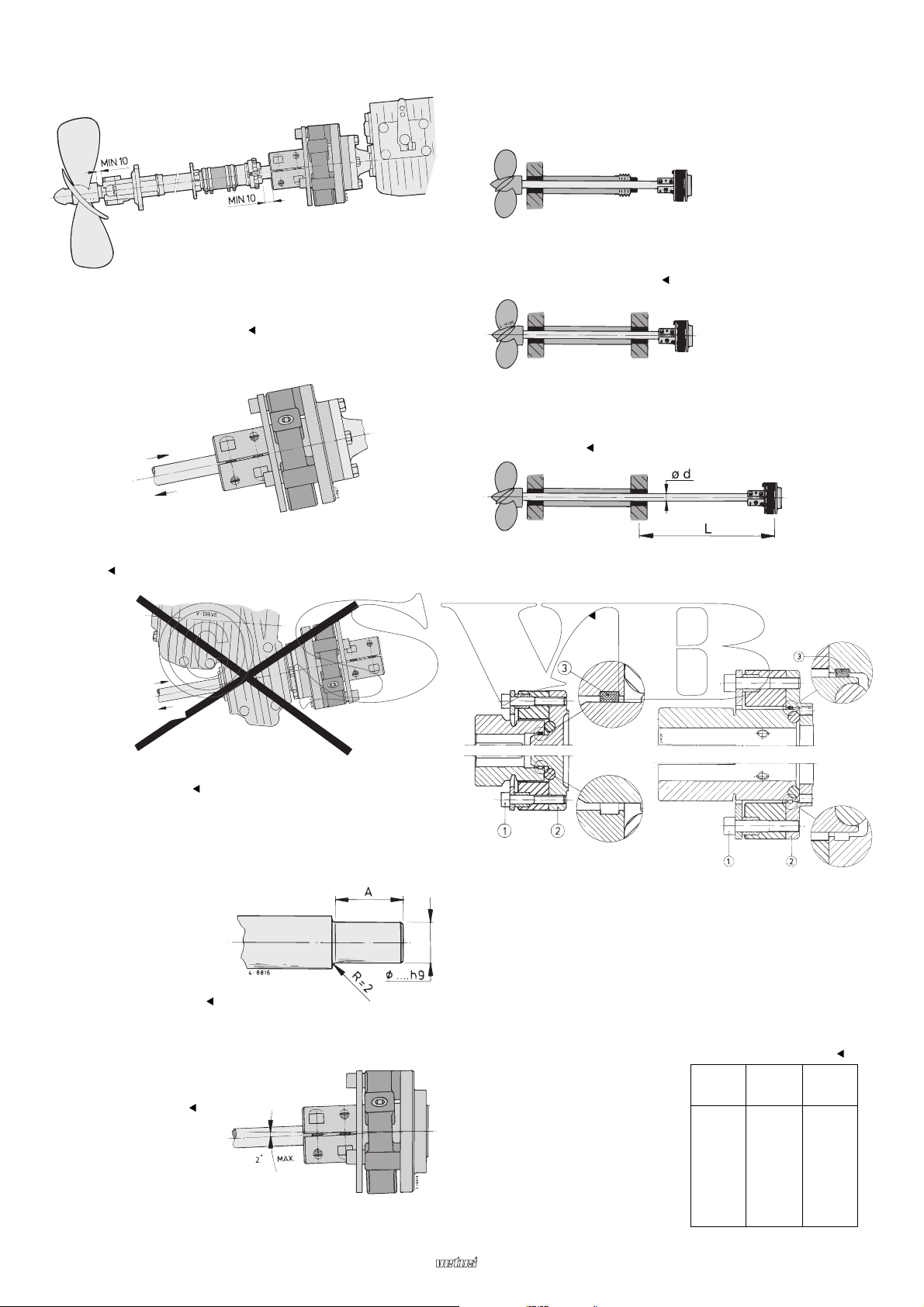

Etant donné le mouvement axial de l’arbre porte-hélice, il est nécessaire de laisser un espace libre minimum entre le support extérieur et le moyeu de l’hélice.

Force de propulsion

N.B. Lors de la marche avant, la partie caoutchouc doit être comprimée.

Il est interdit d’utiliser le Bullflex en combinaison avec un inverseur à entraînement en V !

Autre diametre (plus grand) de l’arbre portehelice

Réduire, sur la longueur de la bague de serrage (dimension ‘A’), le diamètre de l’arbre porte-hélice à la dimension ‘d’ du couplage. Voir les dimensions principales. Rayon ‘r’ minimum 2 mm.

Desalignement

Le désalignement maximum autorisé de l’arbre porte-hélice est de 2˚.

Anneau de centrage

Le moteur ‘danse’ toujours sur les supports moteur très flexibles.

Dans le cadre d’une installation de ligne d’arbre avec une seule bague rigide, le BULLFLEX (avec l’anneau de centrage) se conduira comme un joint à rotule flexible, voir A.

Lorsque la ligne d’arbre est installée de manière rigide - maintenue par deux ou trois bagues rigides - celle-ci ne sera pas affectée par les mouvements du moteur, voir B.

Si la longueur ‘L’ de l’arbre porte-hélice entre le palier intérieur fixe et la bride d’accouplement d’inversion est supérieure à 20 fois le diamètre de l’arbre porte-hélice ‘d’, alors l’anneau de centrage n’est pas supprimé.

Supprimer anneau de centrage:

Enlever les boulons ➀. Enlever le tourteau ➁ du moyeu et supprimer l’anneau de centrage ➂. Remettre le tourteau et monter les boulons (à l’aide d’un produit de verrouillage, LOCKTITE 222 Screwlock) et les attirer à l’aide de la torsion, indiquée sous ‘T1’, voir table. Assurer que les trous dans le tourteau et dans l’élément caoutchouc sont alignés durant le montage des boulons. Pour faire ceci, tordre l’élément caoutchouc à l’aide d’un sergent.

Pousser - en avant

Tirer - en arrière

Pousser - en avant

Tirer - en arrière

Bullflex

1 2 4

8 12 16 32

M8 M10 M12 M14 M16 M16 M20

25 Nm 50 Nm

90 Nm 140 Nm 220 Nm 220 Nm 430 Nm

Bullflex 1 Bullflex 2, 4, 8, 12, 16, 32

A B

Page 9

3.0205

Accouplement flexible d’arbre porte-hélice BULLFLEX

FRANÇAIS

Assemblage generalites

Pour obtenir un accouplement au fonctionnement fiable, il est nécessaire de serrer tous les boulons et écrous selon les moments indiqués. Utiliser pour cela une clef dynamométrique; un serrage approximatif ne donne pas de résultats satisfaisants.

L’arbre de l’hélice doit être mis dans le moyeu de longeur (L) suffisante. Veiller à ce que l’arbre et le moyeu soient exempts de graisse et de saleté (*).

Attirer les boulons à l’aide de la torsion, indiquée sous ‘T2’, voir table.

Veiller à ce que les parties caoutchouc ne soient pas attaquées par des solvants.

Specifications techniques

Bullflex 1 2 4 8 12 16 32

Couple max. selon DIN6270B 75 150 300 600 900 1200 2200 N.m

7,6 15 30 61 92 122 220 kgf.m

DIN6270A 45 90 200 410 540 935 1780 N.m

4,69 20425595178kgf.m

Puissance max. selon DIN6270B 0,8 1,6 3,1 6,3 9,4 12,6 23,0 kW/100 min

-1

1.1 2.1 4.3 8.5 12.8 17.1 31.3 hp/100 RPM

DIN6270A 0,5 0,9 2,1 4,3 7,1 9,8 18,6 kW/100 min

-1

0.6 1.3 2.8 5.8 9.6 13.3 25.3 hp/100 RPM

Momente d’inertie J 23·10-457·10-4158·10-4300·10-4595·10-4710·10-42058·10-4kg.m

0,009 0,023 0,063 0,12 0,23 0,28 0,82 kgf.m

Rigidite dyn. a la torsion 460 820 1850 6850 10900 13700 24400 N.m/rad

12,46 6,99 3,10 0,84 0,52 0,42 0,23 ˚/100 N.m

Rigidite axiale a la compression 1,3 3,2 3,9 5,3 6,5 6,7 7,9 kN/mm

133 331 395 542 665 678 804 kgf/mm

Rigidite axiale a la traction 0,05 0,05 0,07 0,37 0,43 0,57 0,43 kN/mm

5 5 7 38 44 58 44 kgf/mm

Le deplacement angulaire max. 2˚ 2˚ 2˚ 2˚ 2˚ 2˚ 2˚

Nombre de tours max. á 2˚ 3500 3250 3000 2500 2000 2000 1800

min

-1

, RPM

0˚ 7000 6500 6000 5000 4000 4000 3600

Poussée max. 2000 5000 5000 8000 9000 10000 20000 N

204 510 510 816 917 1020 2040 kgf

Poids, environ 3 4,5 6,9 12 17 19 38 kg

Solvants

Bullflex

1 2 4

8 12 16 32

M10x30 M10x35 M12x40 M14x45 M16x50 M16x55 M20x70

60 Nm

60 Nm 100 Nm 200 Nm 320 Nm 230 Nm 450 Nm

Torsion: 50 Nm (5 kg.m)

LOCTITE 270 Studlock

LOCTITE 222 Screwlock

Page 10

10 3.0205

Acoplamiento flexible del árbol porta-hélice BULLFLEX

Montaje

Dado el movimiento axial del árbol porta-hélice, es necesario dejar un espacio libre mínimo entre el soporte exterior y el cubo de hélice.

Fuerza de propulsión

Nota: ¡Navegando hacia delante la parte de caucho se debe comprimir!

¡No se permite aplicar el Bullflex en combinación con la caja de velocidades del tipo de transmisión en V!

Otro diámetro (mayor) del árbol porta-hélice

Redúzcase el diámetro del árbol porta-hélice a lo largo del cono (dimensión ‘A’) hacia dimensión ‘d’ del acoplamiento, véanse las Dimensiones Principales. El radio ‘r’ será de 2 mm como mínimo.

Mal alineamiento

Se admite un mal alineamiento máximo de 2˚ del árbol porta-hélice.

Anillo centrador

Un motor de embarcación por definición siempre ‘bailará’ sobre los soportes motor flexibles.

Cuando el árbol porta-hélice se apoya en un solo cojinete rígido, el acoplamiento Bullflex - con el anillo centrador instalado funcionará como una articulación esférica, véanse A.

Cuando el árbol porta-hélice está instalado de forma rígida, o sea, cuando se apoya en dos (o más) cojinetes no flexibles, el árbol porta-hélice no puede verse afectado por los movimientos del motor. Retírese para ello el anillo centrador, veanse B.

Si el largo ‘L’ del árbol porta-hélice entre el cojinete fijo más interior y la brida de la caja de velocidades es superior a 20 veces el diámetro del árbol porta-hélice ‘d’, no retire el anillo centrador.

Retirar el anillo centrador:

Soltar los tornillos ➀. Soltar la brida ➁ del cubo y retirar el anillo centrador ➂. Volver a poner la brida en su sitio y montar los tornillos (con un producto de bloqueo LOCTITE 222 Screwlock) y apretar según el par indicado ‘T1’, véase la tabla. Asegurar que los orificios de la brida y el elemento de caucho quedarán en línea durante el montaje de los tornillos. Deformar para ello el elemento de caucho con ayuda de una mordaza de tornillo.

Empujando - delante

Tirando - atrás

Empujando - delante

Tirando - atrás

Bullflex

1 2 4

8 12 16 32

M8 M10 M12 M14 M16 M16 M20

25 Nm 50 Nm

90 Nm 140 Nm 220 Nm 220 Nm 430 Nm

Bullflex 1 Bullflex 2, 4, 8, 12, 16, 32

A B

Page 11

3.0205

Acoplamiento flexible del árbol porta-hélice BULLFLEX

ESPAÑOL

Montaje en general

Para obtener una acoplamiento de funcionamiento fiable se apretarán todos los tornillos y tuercas según los pares indicados. Utilizar para ello una llave de torsión; apretar ‘a tientas’ no dará resultados satisfactorios.

El árbol porta-hélice se insertará con un largo (L) suficiente en el cubo y el árbol y cubo estarán limpios de grasa y suciedad (*).

Apretar los tornillos observando el par indicado ‘T2’, véase la tabla.

Asegurar que las partes de caucho no sean afectadas por disolventes.

Especifications techniques

Bullflex 1 2 4 8 12 16 32

Par máximo según DIN6270B 75 150 300 600 900 1200 2200 N.m

7,6 15 30 61 92 122 220 kgf.m

DIN6270A 45 90 200 410 540 935 1780 N.m

4,69 20425595178kgf.m

Potencia máximo según DIN6270B 0,8 1,6 3,1 6,3 9,4 12,6 23,0 kW/100 min

-1

1.1 2.1 4.3 8.5 12.8 17.1 31.3 hp/100 RPM

DIN6270A 0,5 0,9 2,1 4,3 7,1 9,8 18,6 kW/100 min

-1

0.6 1.3 2.8 5.8 9.6 13.3 25.3 hp/100 RPM

Momento de inercia J 23·10-457·10-4158·10-4300·10-4595·10-4710·10-42058·10-4kg.m

0,009 0,023 0,063 0,12 0,23 0,28 0,82 kgf.m

Rigidez dyn. de torsión 460 820 1850 6850 10900 13700 24400 N.m/rad

12,46 6,99 3,10 0,84 0,52 0,42 0,23 ˚/100 N.m

Rigidez axial de compresión 1,3 3,2 3,9 5,3 6,5 6,7 7,9 kN/mm

133 331 395 542 665 678 804 kgf/mm

Rigidez axial de tracción 0,05 0,05 0,07 0,37 0,43 0,57 0,43 kN/mm

5 5 7 38 44 58 44 kgf/mm

Desplazamiento angular máx. 2˚ 2˚ 2˚ 2˚ 2˚ 2˚ 2˚

Número de revoluciones máx. con 2˚ 3500 3250 3000 2500 2000 2000 1800

min

-1

, RPM

0˚ 7000 6500 6000 5000 4000 4000 3600

Fuerza de propulsión máx. 2000 5000 5000 8000 9000 10000 20000 N

204 510 510 816 917 1020 2040 kgf

Peso, aprox. 3 4,5 6,9 12 17 19 38 kg

Disolventes

Bullflex

1 2 4

8 12 16 32

M10x30 M10x35 M12x40 M14x45 M16x50 M16x55 M20x70

60 Nm

60 Nm 100 Nm 200 Nm 320 Nm 230 Nm 450 Nm

Par: 50 Nm (5 kg.m)

LOCTITE 270 Studlock

LOCTITE 222 Screwlock

Page 12

12 3.0205

Giunto di accoppiamento flessibile dell’albero dell’elica BULLFLEX

Montaggio

Tenendo conto del movimento assiale dell’albero dell’elica, è necessario lasciare uno spazio libero minimo fra la sospensione esterna e il mozzo dell’elica.

Forza di propulsione

N.B. Durante la marcia in avanti la parte in gomma deve essere premuta!

L’uso del Bullflex in combinazione con una trasmissione tipo Vdrive non è permesso!

Diametro diverso (più grande) dell’albero dell’elica

Ridurre il diametro dell’albero dell’elica sulla lunghezza del fermo (dimensione ‘A’) fino a raggiungere la dimensione ‘d’ dell’accoppiamento, vedi Dimensioni Principali. Raggio ‘r’ minimo 2 mm.

Errore di allineamento

L’errore di allineamento massimo consentito dell’albero dell’elica è di 2˚.

Anello di centraggio

Un motore marino su sospensioni flessibili si muove sempre, per definizione.

Se l’albero ha soltanto una sospensione fissa, il giunto di accoppiamento Bullflex -con l’anello di centraggio- funge da giunto sferico flessibile, vedi A.

Nel caso in cui l’albero sia montato in modo rigido -ed abbia quindi 2 (o più) sospensioni fisse- l’albero non deve poter risentire dei movimenti del motore. In questo caso togliere l’anello di centraggio, vedi B.

Quando la lunghezza ‘L’ dell’albero dell’elica tra il cuscinetto interno fisso e la flangia del cambio direzionale è maggiore di 20 volte il diametro dell’albero dell’elica ‘d’, non rimuovere l’anello di centraggio.

Come togliere l’anello di centraggio:

Svitare i bulloni ➀. Svitare la flangia ➁ dal mozzo e togliere l’anello di centraggio ➂. Rimettere al suo posto la flangia e rimontare i bulloni (con un prodotto bloccante, LOCTITE 222 Screwlock) e avvitarli con il momento ‘T1’ indicato, vedi tabella. Assicurarsi che i fori nella flangia e nell’elemento in gomma siano in linea durante il montaggio dei bulloni. A questo scopo deformare l’elemento in gomma per mezzo di un sergente.

Spinta - avanti

Trazione - indietro

Spinta - avanti

Trazione - indietro

Bullflex

1 2 4

8 12 16 32

M8 M10 M12 M14 M16 M16 M20

25 Nm 50 Nm

90 Nm 140 Nm 220 Nm 220 Nm 430 Nm

Bullflex 1 Bullflex 2, 4, 8, 12, 16, 32

A B

Page 13

3.0205

Giunto di accoppiamento flessibile dell’albero dell’elica BULLFLEX

ITALIANO

Montaggio, generalità

Per ottenere un giunto di accoppiamento che funzioni in modo affidabile, tutti i bulloni e tutti i dadi devono essere avvitati con il momento indicato. A questo scopo utilizzare una chiave dinamometrica; avvitando in modo approssimativo non si ottengono risultati soddisfacenti.

L’albero dell’elica deve essere inserito nel mozzo per una lunghezza sufficiente (L) e sia l’albero che il mozzo devono essere privi di grasso e di sporco (*).

Stringere i bulloni con il momento ‘T2’ indicato, vedi tabella.

Assicurarsi che le parti in gomma non vengano corrose dai solventi.

Dati tecnici

Bullflex 1 2 4 8 12 16 32

Momento max. secondo DIN6270B 75 150 300 600 900 1200 2200 N.m

7,6 15 30 61 92 122 220 kgf.m

DIN6270A 45 90 200 410 540 935 1780 N.m

4,69 20425595178kgf.m

Potenza max. secondo DIN6270B 0,8 1,6 3,1 6,3 9,4 12,6 23,0 kW/100 min

-1

1.1 2.1 4.3 8.5 12.8 17.1 31.3 hp/100 RPM

DIN6270A 0,5 0,9 2,1 4,3 7,1 9,8 18,6 kW/100 min

-1

0.6 1.3 2.8 5.8 9.6 13.3 25.3 hp/100 RPM

Momento d’inerzia J 23·10-457·10-4158·10-4300·10-4595·10-4710·10-42058·10-4kg.m

0,009 0,023 0,063 0,12 0,23 0,28 0,82 kgf.m

Rigidità torsionale din. 460 820 1850 6850 10900 13700 24400 N.m/rad

12,46 6,99 3,10 0,84 0,52 0,42 0,23 ˚/100 N.m

Rigidità assiale alla compressione 1,3 3,2 3,9 5,3 6,5 6,7 7,9 kN/mm

133 331 395 542 665 678 804 kgf/mm

Rigidità assiale alla trazione 0,05 0,05 0,07 0,37 0,43 0,57 0,43 kN/mm

5 5 7 38 44 58 44 kgf/mm

Spostamento angolare massimo 2˚ 2˚ 2˚ 2˚ 2˚ 2˚ 2˚

Numero max. di giri a 2˚ 3500 3250 3000 2500 2000 2000 1800

min

-1

, RPM

0˚ 7000 6500 6000 5000 4000 4000 3600

Propulsione max. 2000 5000 5000 8000 9000 10000 20000 N

204 510 510 816 917 1020 2040 kgf

Peso, circa 3 4,5 6,9 12 17 19 38 kg

Solventi

Bullflex

1 2 4

8 12 16 32

M10x30 M10x35 M12x40 M14x45 M16x50 M16x55 M20x70

60 Nm

60 Nm 100 Nm 200 Nm 320 Nm 230 Nm 450 Nm

Momento: 50 Nm (5 kg.m)

LOCTITE 270 Studlock

LOCTITE 222 Screwlock

Page 14

14 3.0205

Flexible propeller shaft coupling BULLFLEX

Bullflex 2

Bullflex 4

Bullflex 1

Bullflex 32

Bullflex 16

d: 20 mm

25 mm 1 inch

d: 20 mm

25 mm 1 inch

d: 20 mm

25 mm 1 inch

d: 40 mm

45 mm 50 mm 1

/2inch

/4inch

2 inch

d: 45 mm

50 mm 60 mm 70 mm 1

/4inch

2 inch

Bullflex 12

Bullflex 8

d: 30 mm

35 mm 40 mm 1

/4inch

/2inch

d: 35 mm

40 mm 45 mm 1

/2inch

/4inch

Hoofdafmetingen

Overall dimensions

Hauptabmessungen

Dimensions principales

Dimensiones principales

Dimensioni principali

Schaal 1:5

Scale 1:5

Maßstab 1:5

Echelle 1:5

Escala 1:5

Scala 1:5

Page 15

3.0205

Flexible propeller shaft coupling BULLFLEX

FLANGE1

FLANGE2 FLANGE3

- KANZAKI KC180

- YANMAR KM4A KM4A1 KMH4A KBW20-1 KBW21

Alleen voor Bullflex 8 en16

For Bullflex 8 and 16 only

Nur für Bullflex 8 und 16

Seulement pour Bullflex 8 et 16

Únicamente para Bullflex 8 y 16

Soltante per Bullflex 8 e 16

- KANZAKI KC30 KC45 KC100

- YANMAR KM2C KM2P KM3A KM3P

- VOLVO MS10A MS10L MS15A MS15L MS25A MS25L

Verloopflenzen Adapter flanges

Zwischenflanschen

Brides d’adaptation

Bridas de adaptación

Flange di adattamento

FLANGE2A

- VOLVO MS MSB MS2

Na demontage:

After disassembly:

Nach der Demontage:

Après le démontage:

Después del desmontaje:

Dopo lo smontaggio:

* Loctite 222 Screwlock

Page 16

Printed in the Netherlands

3.0205 I.BULLFL 09-94 Rev. 02-95, 09-95, 05-96, 07-96, 04-00, 01-01, 02-03, 08-04

FOKKERSTRAAT 571 - 3125 BD SCHIEDAM - HOLLAND - TEL.: +31 10 4377700 - TELEX: 23470 TELEFAX: +31 10 4372673 - 4621286 - E-MAIL: [email protected] - INTERNET: http://www.vetus.nl
