Onderhouds- en garantieboek

Wartungs- und Garantiehandbuch

Manuel d’entretien et de garantie

Manual de mantenimiento y garantía

Manuale di Manutenzione e Garanzia

Vedligeholdelses- og garantimanual

Service- och garantihandbok

Vedlikeholds- og garantihåndbok

Huolto- ja takuuopas

Instrukcja konserwacji oraz gwarancja

Maintenance

and

Warranty Manual

020901.01

Zorg er voor dat de eigenaar van het schip over deze handleiding kan beschikken.

Make sure that the user of the vessel is supplied with the owner’s manual.

Sorgen Sie dafür, daß dem Schiseigner die Gebrauchsanleitung bereitgestellt wird.

Veillez à ce que le propriétaire du bateau puisse disposer du mode d’emploi.

Asegurarse de que el propietario de la embarcación puede disponer de las instrucciones para el usuario.

Assicurarsi che il proprietario dell’imbarcazione disponga del manuale.

Sørg for, at denne brugsanvisning er til rådighed for skibets ejer.

Se till att båtens ägare har tillgång till bruksanvisningen.

Sørg for at skipets eier kan disponere over bruksanvisningen.

Käyttöohje tulee olla alusta käyttävien henkilöiden käytettävissä.

Upewnić się, że użytkownik statku jest zaopatrzony w instrukcję obsługi.

Naam en adres eigenaar Owner’s Name and Address

Name und Adresse des Halters Nom et adresse du propriétaire

Nombre y dirección del propietario Nome e indirizzo del proprietario

Ejerens navn og adresse Ägarens namn och adress

Eierens navn og adresse Omistajan nimi ja osoite

Nazwisko (nazwa) i adres właściciela

Boegschroeftype, serienummer Thruster model, Serial Number

Bugstrahlrudertyp, Seriennummer Type de propulseur d'étrave, numéro de série

Tipo de hélice de proa, número de serie Tipo di propulsore di prua, numero di serie

Bogpropeller type, serienummer Bogpropeller typ, serienummer

Baugfremdriftstype, serienummer Baugfremdriftstype, serienummer

Typ steru dziobowego, numer seryjny

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

ø 110 mm ø 125 mm ø 150 mm ø 185 mm ø 250 mm ø 300 mm

BOW2512D BOW3512F BOW3512D BOW5512DI BOW6012D BOW9512D STE6012D BOW12512D BOW1254DE BOW22024D

BOW2512DI BOW3512FI BOW3512DI BOW5524D BOW6024D BOW9512DI STE6024D BOW12524D STE12512D BOW28548D

BOW2512E BOW4512D BOW3512E BOW5524DI BOW7512D BOW9524D STE7512D BOW16024D STE12524D BOW2204DE BOW2512EI BOW4512DI BOW3512EI STE5512D BOW7512DI BOW9524DI STE7524D BOW1604DE STE16024D

BOW5512D STE5524D BOW7524D BOW952DE STE9512D BOW18024D

BOW7524DI BOW954DE STE9524D

BOWA0301 BOWA0361 BOWA0571 BOWA0651 BOWB065 BOWB110 BOWB0150

BOWA0364 BOWA0574 BOWA0761 BOWB076 BOWB0130 BOWA0421 BOWB057 BOWA0764 BOWB090

2 020901.01

vetus® Maintenance and Warranty Manual for Thrusters

Nederlands English Deutsch

1 Inleiding . . . . . . . . . . . . . . . . . . . . . . . . 4

2 Onderhoud

. . . . . . . . . . . . . . . . . . . . . . 4

2.1 Onderhoudsschema . . . . . . . . . . . . . . 4

2.2 Elektrische installatie

. . . . . . . . . . . . . . 4

2.3 Staartstuk. . . . . . . . . . . . . . . . . . . . . . . . .6

2.4 Kathodische bescherming. . . . . . . . .6

2.5 Vervangen zinkanode . . . . . . . . . . . . . 6

Garantie

Vervangende onderdelen

Onderhoudsregistratie

. . . . . . . . . . . . . . . . . . . . . . . . 37

. . . . . . 44

. . . . . . . . . 46

1 Introduction

2 Maintenance

. . . . . . . . . . . . . . . . . . . . . 7

. . . . . . . . . . . . . . . . . . . . 7

2.1 Maintenance Schedule . . . . . . . . . . . . 7

2.2 Electrical installation . . . . . . . . . . . . . . 7

2.3 Tail piece and zinc anode . . . . . . . . . .9

2.4 Checking Cathodic Protection . . . . . 9

2.5 Zinc anode replacement. . . . . . . . . . .9

Warranty

Replacement parts

Maintenance Records

. . . . . . . . . . . . . . . . . . . . . . . 37

. . . . . . . . . . . . . 44

. . . . . . . . . . . 46

1 Vorbemerkung

2 Wartung

2.1 Wartungsplan. . . . . . . . . . . . . . . . . . . .10

2.2 Elektroanlage

2.3 Bugstrahlruder-Endstück und

Zinkanode . . . . . . . . . . . . . . . . . . . . . . .12

2.4 Schutzkathode kontrollieren . . . . .12

2.5 Erneuern der Zinkanode. . . . . . . . . .12

Garantie. . . . . . . . . . . . . . . . . . . . . . . . 38

Ersatzteile

Wartungseintragungen

Français Español Italiano

1 Introduction

2 Entretien

. . . . . . . . . . . . . . . . . . . . 13

. . . . . . . . . . . . . . . . . . . . . . . 13

2.1 Calendrier d’entretien . . . . . . . . . . . .13

2.2 Installation électrique . . . . . . . . . . . .13

2.3 Extension et anode en zinc . . . . . . .15

2.4 Vérication de la protection

cathodique . . . . . . . . . . . . . . . . . . . . . .15

2.5 Remplacement de l’anode en

zinc. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

Garantie

Pièces de rechange

Carnet d’entretien

. . . . . . . . . . . . . . . . . . . . . . . . 38

. . . . . . . . . . . . . 44

. . . . . . . . . . . . . . 46

1 Introducción

2 Mantenimiento

. . . . . . . . . . . . . . . . . . . 16

. . . . . . . . . . . . . . . . . 16

2.1 Programa de mantenimiento . . . . .16

2.2 Instalación eléctrica . . . . . . . . . . . . . .16

2.3 Pieza de cola y ánodo de zinc . . . . .18

2.4 Inspección de la protección

catódica . . . . . . . . . . . . . . . . . . . . . . . . .18

2.5 Sustitución del ánodo de zinc . . . .18

Garantía

Piezas de recambio

. . . . . . . . . . . . . . . . . . . . . . . . 39

. . . . . . . . . . . . . . 44

Registro de mantenimiento. . . . . 46

1 Introduzione

2 Manutenzione

2.1 Registro di manutenzione . . . . . . . .19

2.2 Impianto elettrico . . . . . . . . . . . . . . . .19

2.3 Terminale e anodo di zinco . . . . . . .21

2.4 Controllo della Protezione

Catodica . . . . . . . . . . . . . . . . . . . . . . . . .21

2.5 Sostituzione dell’anodo di zinco . .21

Garanzia

Pezzi di ricambio

Registro di manutenzione

. . . . . . . . . . . . . . . . . 10

. . . . . . . . . . . . . . . . . . . . . . . . 10

. . . . . . . . . . . . . . . . . . . .10

. . . . . . . . . . . . . . . . . . . . . . 44

. . . . . . . . . 46

. . . . . . . . . . . . . . . . . . . 19

. . . . . . . . . . . . . . . . . . 19

. . . . . . . . . . . . . . . . . . . . . . . . 40

. . . . . . . . . . . . . . . 44

. . . . . . 46

Dansk Svenska Norsk

1 Indledning. . . . . . . . . . . . . . . . . . . . 22

2 Vedligeholdelse

. . . . . . . . . . . . . . . . 22

2.1 Vedligeholdelsesskema . . . . . . . . . .22

2.2 Elektrisk installation . . . . . . . . . . . . . .22

2.3 Endestykke og zinkanode . . . . . . . .24

2.4 Kontrol af den katodiske

beskyttelse . . . . . . . . . . . . . . . . . . . . . .24

2.5 Udskiftning af zinkanoden. . . . . . . .24

Garanti

Udskiftningsdele

. . . . . . . . . . . . . . . . . . . . . . . . . 40

. . . . . . . . . . . . . . . 44

Registrering af

vedligeholdelse

. . . . . . . . . . . . . . . . 46

1 Inledning

2 Underhåll

. . . . . . . . . . . . . . . . . . . . . . . 25

. . . . . . . . . . . . . . . . . . . . . . 25

2.1 Underhållsschema . . . . . . . . . . . . . . .25

2.2 Elektrisk installation . . . . . . . . . . . . . .25

2.3 Drev och zinkanod . . . . . . . . . . . . . . .27

2.4 Kontrollera katodskydd. . . . . . . . . . .27

2.5 Byte av zinkanoden . . . . . . . . . . . . . .27

Garanti

Reservdelar

Serviceprotokoll

. . . . . . . . . . . . . . . . . . . . . . . . . 41

. . . . . . . . . . . . . . . . . . . . 44

. . . . . . . . . . . . . . . . 46

1 Introduksjon . . . . . . . . . . . . . . . . . . . 28

2 Vedlikehold

2.1 Vedlikeholdsprogram . . . . . . . . . . . .28

2.2 Elektrisk installasjon. . . . . . . . . . . . . .28

2.3 Endestykke og sinkanode . . . . . . . . 30

2.4 Kontroll av katodebeskyttelse . . . .30

2.5 Skifte av sinkanode . . . . . . . . . . . . . .30

Garanti

Reservedeler

Vedlikeholdsoversikt

Suomeksi Polski

1 Johdanto . . . . . . . . . . . . . . . . . . . . . . . 31

2 Huolto

. . . . . . . . . . . . . . . . . . . . . . . . . . 31

2.1 Huoltoaikataulu. . . . . . . . . . . . . . . . . .31

2.2 Sähköasennus . . . . . . . . . . . . . . . . . . .31

2.3 Peräkappale ja sinkkianodi . . . . . . .33

2.4 Katodisen suojauksen tarkistus . . .33

2.5 Sinkkianodin vaihtaminen. . . . . . . .33

Takuu

. . . . . . . . . . . . . . . . . . . . . . . . . . 42

1 Wstęp

2 Konserwacja

. . . . . . . . . . . . . . . . . . . . . . . . . . 34

. . . . . . . . . . . . . . . . . . . . 34

2.1 Program prac konserwacyjnych. . .34

2.2 Instalacja elektryczna. . . . . . . . . . . . .34

2.3 Końcówka i anoda cynkowa . . . . . .36

2.4 Kontrola ochrony katodowej. . . . . .36

2.5 Wymiana anody cynkowej. . . . . . . .36

Gwarancja

. . . . . . . . . . . . . . . . . . . . . . 43

. . . . . . . . . . . . . . . . . . . . 28

. . . . . . . . . . . . . . . . . . . . . . . . . 42

. . . . . . . . . . . . . . . . . . . 44

. . . . . . . . . . . 46

Varaosat

Huoltoloki

vetus® Maintenance and Warranty Manual for Thrusters

. . . . . . . . . . . . . . . . . . . . . . . . 44

. . . . . . . . . . . . . . . . . . . . . . 46

Części zamienne

. . . . . . . . . . . . . . . . 44

Zapis czynności związanych z

konserwacją

. . . . . . . . . . . . . . . . . . . . 46

020901.01 3

NEDERLANDS

1 Inleiding

1.1 Over dit onderhouds- en garantieboek:

Het onderhouds- en garantieboek is een document dat u wegwijs maakt in het noodzakelijke onderhoud aan uw boegschroef, de garantie en de VETUS serviceorganisatie en kan daardoor een grote bijdrage leveren aan uw vaarplezier!

Dit onderhouds- en garantieboek gaat vergezeld van de installatieen bedieningshandleidingen.

Voordat u uw boeg- of hekschroef in gebruik neemt is het van belang dat u zich vergewist van de inhoud van deze handleidingen.

Het bijhouden van aantekeningen in dit serviceboek is de verantwoordelijkheid van de eigenaar.

Het gebrekkig bijhouden van dit serviceboek kan de garantie ongeldig maken.

2 Onderhoud

Bij een boegschroef dient enig periodiek onderhoud plaats te vinden. De hierna volgen- de richtlijnen dienen voor dagelijks en periodiek onderhoud. Voer elk onderhoud uit op het aangegeven tijdstip. De aangegeven tijdsintervallen zijn voor normale gebruiksomstandigheden. Pleeg frequenter onderhoud onder zware omstandigheden.

Verwaarlozen van het onderhoud kan leiden tot storingen en blijvende schade aan de boegschroef. Op garantie kan geen aanspraak worden gemaakt indien er sprake is van gebrekkig onderhoud.

Let op

Neem kabels naar de accupolen los (eerst de min, massa) alvorens onderhoudswerkzaamheden uit te voeren.

Voer onderhoudswerkzaamheden veilig uit door uitsluitend passend gereedschap toe te passen.

ningen van de motor of op de contacten van de relais, dit beïnvloed de goede werking.

Accu’s

• Controleer eens per twee maanden de spanning van de accu’s. De accuspanning mag niet lager zijn dan:

Nominale spanning 12 Volt 24 Volt

Boegschroef niet werking 12,6 Volt 25,2 Volt

Boegschroef in werking

Bij een lagere accuspanning is de accu onvoldoende geladen of de accu is aan vervanging toe.

Voor accu-onderhoud dienen de instructies van de acculeverancier te worden geraadpleegd. VETUS accu’s zijn onderhoudsvrij.

BOW Serie 9,5 Volt 19 Volt

BOW PRO Serie 10,5 Volt 21 Volt

Aansluitingen

• Controleer 2 à 3 weken na het in gebruik nemen van de boegschroef (na de eerste installatie) en daarna tenminste eenmaal per drie maanden alle elektrische verbindingen tussen de accu(s) en de boegschroef en de aansluitingen op het motorrelais.

Vanwege de hoge stromen, die bij elektrische boegschroeven optreden, zal op plaatsen waar een hoge elektrische weerstand optreedt veel warmteontwikkeling plaatsvinden.

De meest voorkomende punten met hoge weerstand zijn gecorrodeerde, losse en slecht verbindingen in het stroomcircuit.

Temperatuurschommelingen en sterke trillingen komen vaak voor op een boot. Uitzetten en weer krimpen van metalen onderdelen door temperatuurschommelingen en trillingen kunnen leiden tot losraken van schroefdraadverbindingen.

2.1 Onderhoudsschema

2 à 3 weken na de eerste keer in gebruik nemen

Elektrische aansluitingen controleren 4

Iedere 2 maanden 60 dagen pag.

Accu’s 4

Iedere 3 maanden 90 dagen pag.

Elektrische aansluitingen controleren 4

1 x per jaar 360 dagen pag.

Koolborstels *) 5

Kathodische bescherming controleren 6

*) - Bij zeer intensief gebruik, zoals bij verhuurschepen, is het

noodzakelijk iedere 2 maanden de koolborstels te controleren!

- De motoren van de BOWPRO serie boegschroeven bevatten geen koolborstels, het zijn borstelloze motoren.

14 dagen pag.

2.2 Elektrische installatie

Corrosiebescherming

Voorkom vervuiling en corrosie van de motor, de relais, de accukabels en de stuurstroombedrading. Reinig indien noodzakelijk en pas corrosie-werende middelen toe.

Spuit echter nooit corrosie-werende middelen in de ventilatieope-

Gevaar!

Dergelijke verbindingen kunnen dan erg heet worden met mogelijk een zeer gevaarlijke situatie tot gevolg.

Om dit potentiële gevaar te voorkomen, is het van essentieel belang dat alle stroomkringverbindingen regelmatig worden gecontroleerd en onderhouden.

• Gebruik uitsluitend passend gereedschap om te controleren of elke bout en/of moer goed vast zit. Voorkom verdraaien van de bout en moer bij de aansluitingen van de hoofdstroomkabels. Gebruik daarom altijd een tweede steeksleutel bij het vastzetten van deze aansluitingen. Als u dit niet doet, kan een aansluitbout uit het relais of uit de motor worden gedraaid, beide zijn moeilijk of onmogelijk te repareren.

Let op

Overschrijdt nooit het aandraaimoment van de bouten zoals in de tabellen is aangegeven.

De aangegeven aanhaalmomenten gelden alleen voor de elektrische aansluitingen van de boegschroef.

• Neem gecorrodeerde verbindingen los, reinig deze en vet ze in. Het, spaarzaam, gebruik van isolerend vet of een schroefdraadborgmiddel zorgt voor het behouden van een goede schroefdraadverbinding.

4 020901.01

vetus® Maintenance and Warranty Manual for Thrusters

BOW../STE.. BOWPRO

NEDERLANDS

Hoofdschakelaar

Zekering

BOW / STE Serie boegschroeven

M8 13 6 8 - 9,5 Nm

M10

17 8 9 - 11 Nm

BOWPRO Serie boegschroeven

M8 13 6 8 - 9,5 Nm

M10

Koolborstels

Let op

De motoren van de BOW serie boegschroeven en de STE serie boegschroeven bevatten koolborstels.

De motoren van de BOWPRO serie boegschroeven zijn borstelloze motoren. Deze bevatten GEEN koolborstels.

• Controleer de koolborstels op slijtage -bij normaal gebruik 1 maal per jaar -bij zeer intensief gebruik van de boegschroef, bijv. bij verhuurschepen, 1 maal per 2 maanden.

De elektromotor bevat 4 koolborstels, of 4 paar koolborstels, om de stroom naar het draaiende deel van de motor (het anker) over te brengen.

Deze borstels zijn veerbelast en slijten geleidelijk weg omdat ze op de collector rusten. (Een collector is een cilinder opgebouwd uit vele lamellen van hard koper op het draaiende deel van de motor.)

De snelheid van borstelslijtage is variabel van de ene of de andere motor, en wordt beïnvloed hoe vaak de boegschroef wordt gebruikt.

Onjuist gebruik kan ertoe leiden dat de collector oververhit raakt en vervormt, waardoor de motor beschadigt.

17 8 14 - 16 Nm

• Controleer of de koolborstels vrij in de borstelhouders kunnen bewegen en goed contact maken met de collector.

Trek de aandrukveer gedeeltelijk weg met behulp van een punttang.

Trek aan de aansluitdraad elke koolborstel voorzichtig 5 à 6 mm naar buiten en laat de veer dan op de borstel duwen en laat hem weer los.

De borstel moet soepel in de borstelhouder bewegen en alleen stoppen wanneer deze weer in contact komt met de collector.

Om de koolborstels uit de borstelhouders te kunnen nemen dienen eerst de aansluitdraden losgenomen te worden gebruik vervolgens een punttang om de veer weg te trekken en neem de borstel uit door voorzichtig aan de aansluitdraad te trekken.

• Controleer de borstelhouder en de koolborstel op afwijkingen die het vrij bewegen van de borstel in de houder kunnen belemmeren.

• Verwijder achtereenvolgens de beschermkap van het relais en de beschermkap van de koolborstels.

• Reinig de koolborstels (1), de borstelhouders (2) en de collector (3). (Blaas het van de koolborstels vrijgekomen stof weg.)

vetus® Maintenance and Warranty Manual for Thrusters

• Controleer de lengte van de koolborstels.

Zelfs als maar een van de koolborstels zover is afgesleten dat de veer hem niet meer goed tegen de collector aandrukt om goed contact te maken moeten alle koolborstels vervangen worden!

Wacht niet tot de koolborstels geen goed contact meer maken.

De minimale lengte van de koolborstels is:

• 14 mm voor de boegschroeven 25 kgf t.e.m. 75 kgf en

• 16 mm voor de boegschroeven 95 kgf en groter.

Voor de artikelcode van vervangende koolborstelsets zie pagina 44 ‘Vervangende onderdelen’ of raadpleeg de pagina met ‘Serviceonderdelen’ in de handleiding van uw boegschroef.

• Controleer de collector op beschadigingen.

L min.

020901.01 5

NEDERLANDS

2.3 Staartstuk

Smering

Het staartstuk van de boegschroef is voor lange duur voorzien van een smeermiddel. Olie verversen is daarom niet noodzakelijk.

2.4 Kathodische bescherming

Bij het boegschroefstaartstuk, de haakse tandwieloverbrenging on- der water in de tunnelbuis, is een zinkanode aangebracht. Deze zin- kanode zal door elektrolyse weg corroderen om hiermee corrosie van het bronzen staartstuk en de schroefas te voorkomen. De snelheid waarmee de zink anode wordt weg corrodeert is afhankelijk de temperatuur en het soort water (zout of zoet) en

zwerfstromen in het water rondom het schip dit ten gevolge van andere schepen of het walstroomsysteem.

Wegvreten van de zinkanode kan ook het gevolg zijn van kortsluiting met enig deel van het boegschroefmechanisme.

Controleer tijdens hellingbeurten altijd de zinkanode, minstens 1 keer per jaar.

Vervang de zinkanode indien deze kleiner

2.5 Vervangen zinkanode

Boegschroeven met tunneldiameter ø 110 mm, ø 125 mm, ø 150 mm en ø 185 mm

• Verwijder de schroef.

• Neem de schroeven van de zinkanode los en verwijder de zinkanode.

• Monteer de nieuwe zinkanode, pas een schroefdraad borgmiddel toe (Loctite®)..

• Reinig de schroefas, vet deze in met ‘outboard gear grease’ *) en monteer de schroef terug op de as.

*) Een geschikt vet is VETUS ‘Shipping Grease’,

Art. code: VSG.

Voor de artikelcode van een vervangende zinkanode (inclusief bevestigingsschroeven) zie pagina 44, 45 ‘Vervangende onderdelen’ of raadpleeg de pagina met ‘Serviceonderdelen’ in de handleiding van uw boegschroef.

ø 110

2.5

Outboard Gear

M4 M6

5 - 6 Nm1 Nm

Grease

Loctite® 242

dan de helft van de originele grootte. In helder water is ook mogelijk tijdens het

vaarseizoen de zinkanode te controleren.

WaarschuWinG

Overtuig u ervan dat de boegschroef is losgekoppeld van de accu!

M5 M6

2 Nm

ø 125, ø 150

2 Nm

PH2

ø 185

Boegschroeven met tunneldiameter ø 250 mm en 300 mm

• Verwijder de bevestigingsbout (1) en de zinkanode (2).

• Verwijder dan achtereenvolgens moer, ring en de schroef (3), de spie (4) en de V-ring (5).

• Reinig de schroefas, vet het loopvlak van de V-ring in met ‘outboard gear grease’ *).

• Plaats een nieuwe V-ring.

• Plaats de spie terug op de as en monteer de schroef weer. *) Een geschikt vet is VETUS ‘Shipping Grease’, Art. code: VSG.

Voor de artikelcode van een vervangende zinkanode (inclusief bevestigingsbout) en voor een vervangende V-ring zie pagina 44,

45 ‘Vervangende onderdelen’ of raadpleeg de pagina met ‘Service-

onderdelen’ in de handleiding van uw boegschroef.

6 020901.01

ø 250, ø 300

vetus® Maintenance and Warranty Manual for Thrusters

20 - 25 Nm

M16

24 M65

5 - 6 Nm

2 1

ENGLISH

1 Introduction

1.1 About this Maintenance and Warranty Manual:

The Maintenance and Warranty Manual is a document that informs you about the necessary maintenance of your thruster, warranty and the VETUS service network and can thus make a considerable contribution to your cruising pleasure!

This Maintenance and Warranty Manual accompanies the Installation and Operating Manuals.

Before operating your bow or stern thruster for the rst time, it is important that you study the contents of these Manuals.

Keeping the records in this Service Manual up to date is the responsibility of the owner.

Failure to maintain a proper service record may void the warranty.

2 Maintenance

A bow thruster requires some periodic maintenance. Perform each function at the indicated time interval. The intervals stated are for normal operating conditions. Service the unit more frequently under severe conditions.

Failure to carry out maintenance can result in faults and permanent damage to the thruster. No warranty claim can be made if maintenance has been neglected.

note

Disconnect cables to the battery terminals (rst negative, ground) before carrying out maintenance work.

Carry out maintenance procedures safely by only using suitable tools.

Batteries

• Check the voltage of your batteries every 60 days at a minimum. The battery voltage must be not less than:

Nominal voltage 12 Volt 24 Volt

Thruster not operating 12.6 Volt 25.2 Volt

Thruster operating

With a lower battery voltage, the battery is insuciently charged or the battery needs to be replaced.

The instructions of the manufacturer should be followed for the maintenance of the batteries. VETUS batteries are maintenance free.

BOW Serie 9.5 Volt 19 Volt

BOW PRO Serie 10.5 Volt 21 Volt

Connections

• A complete check of all electrical connections between the battery/batteries and the bow thruster and the connections on the motor solenoid must be made after 2 or 3 weeks of operation of the bow thruster (after initial installation) and then at least once every 3 months.

Because of the high currents that occur with electric bow thrusters, a lot of heat will develop in places where a high electrical resistance occurs.

The most common points of high resistance are corroded, loose and poor connections in the power circuits

Temperature uctuations and high levels of vibration are normal conditions on a boat. Expansion and contraction of metal components due to temperature uctuations and vibrations, leads frequently to threaded connections working loose.

2.1 Maintenance Schedule

2 to 3 weeks after rst time operation 14 days page

Checking electrical connections 7

Every 2 months 60 days page

Batteries 7

Every 3 months 90 days page

Checking electrical connections 7

Once every year 360 days page

Brushes *) 8

Checking cathodic protection 9

*) - For very intensive use such as in rental vessels it is required to

check the brushes once every 2 months.

- The motors of the BOWPRO series bow thrusters don’t have carbon brushes, they are brushless motors.

2.2 Electrical installation

Corrosion protection

Don’t allow your thruster motor, solenoids, cables and other conductors to become dirty or corroded. Clean if required and use an anticorrosion agent.

Never spray an anti-corrosion agent into the ventilation openings of the motor or on the contacts of the solenoids switches, this will affect the proper functioning.

DanGer!

Such connections can become very, very hot, possibly resulting in a very dangerous condition.

To avoid this potentially hazard , it is essential that all power circuit connections are checked and maintained on a regular basis.

• Only use appropriate tools to check that each bolt and/or nut is securely tightened. Prevent the nut and bolt from turning at the connection of the battery cables to the motors. This is also why you should always use a second wrench when tightening these connections. Failure to do this may result in a terminal post being twisted out of the solenoids or motor, both being dicult or impossible to repair.

note

Never exceed the tightening torque of the bolts as shown in the tables.

The specied tightening torques apply only to the electrical connections of the bow thruster.

• Loosen corroded connections, clean them and grease them. Careful and sparing use of dielectric greases or thread locking compounds will be helpful in maintaining good threaded connections.

vetus® Maintenance and Warranty Manual for Thrusters

020901.01 7

ENGLISH

Main switch

Fuse

BOW../STE.. BOWPRO

BOW / STE Series thrusters

M8 13 6

M10

17 8

8 - 9.5 Nm

(6 - 7 ft.lbf)

9 - 11 Nm

(6.5 - 8 ft.lbf)

M10

Brushes

note

The motors of the BOW series bow thrusters and the STE series bow thrusters contain carbon brushes.

The motors of the BOWPRO series bow thrusters are brushless motors. These contain NO carbon brushes.

• Check the carbon brushes for wear - in normal use once per year

- with very intensive use of the bow thruster, e.g. with rental vessels, once every two months.

The electric motor has four carbon brushes or four pairs of carbon brushes to convey current to the rotating part of the motor, called the armature.

These brushes are spring loaded and wear away as they bear upon the commutator. (A commutator consists of a cylinder composed of multiple hard copper contact segments on the rotating armature of the motor.)

The rate of brush wear is variable from one motor to another, and of course, is aected by how much the thruster is being used.

Improper use may cause the commutator to overheat and warp, which will damage the motor.

BOWPRO Series thrusters

M8 13 6

17 8

• Check whether the carbon brushes slide easily in the brush holders and make proper contact with the commutator.

Use a pair of needle nose pliers to partially pull back the retaining spring.

Grasp the connector wire of each brush and gently pull the brush back 5 to 6 mm (1/4 inch) then allow the spring to push down on the head of the brush and let it go. The brush should slide into the brush holder smoothly and stop only when it comes back into contact with the commutator.

In order to be able to remove the brushes from the brush holders, rst disconnect the brush wires then using needle nose pliers or a wire hook, pull the spring out of the way, and extract the brush by gently pulling on the brush wire.

• Check the brush holder and the carbon brush for irregularities that might or may prevent free movement.

8 - 9.5 Nm

(6 - 7 ft.lbf)

14 - 16 Nm

(10.5 - 12 ft.lbf)

• Remove the protective cover from the solenoid and then the protective cover to the brushes.

• Clean the brushes (1), the holders (2) and the commutator (3). (Blow away the dust coming o the brushes.)

8 020901.01

• Check the length of the carbon brushes.

Even if only one of the carbon brushes is shortened so much that the spring no longer pushes it down making good contact with the commutator, all carbon brushes must be replaced!

Replace before the carbon brushes no longer make good contact.

The minimum length of the brushes is:

- 14 mm for thrusters 25 kgf to 75 kgf and

- 16 mm for thrusters 95 kgf larger.

For a part number of replacement carbon brush sets, see page 44 ‘Replacement Parts’, or consult the ‘Service Parts’ page in your bow thruster manual.

• Check the commutator for damages.

vetus® Maintenance and Warranty Manual for Thrusters

L min.

2.3 Tail piece and zinc anode

Lubrication

The bow thruster tailpiece has long-term lubrication. Therefore oil change is not necessary.

2.4 Checking Cathodic Protection

ENGLISH

On the thruster tail piece (the gearbox under water in the thruster tube) a zinc anode is installed. This zinc anode will be dissolved (sacriced) by electrolysis to prevent corrosion of the bronze tailpiece and the propeller shaft. The speed at which the zinc anode is dissolved depends on the temperature and the type of water (salt or fresh) and stray current in the water around the boat either

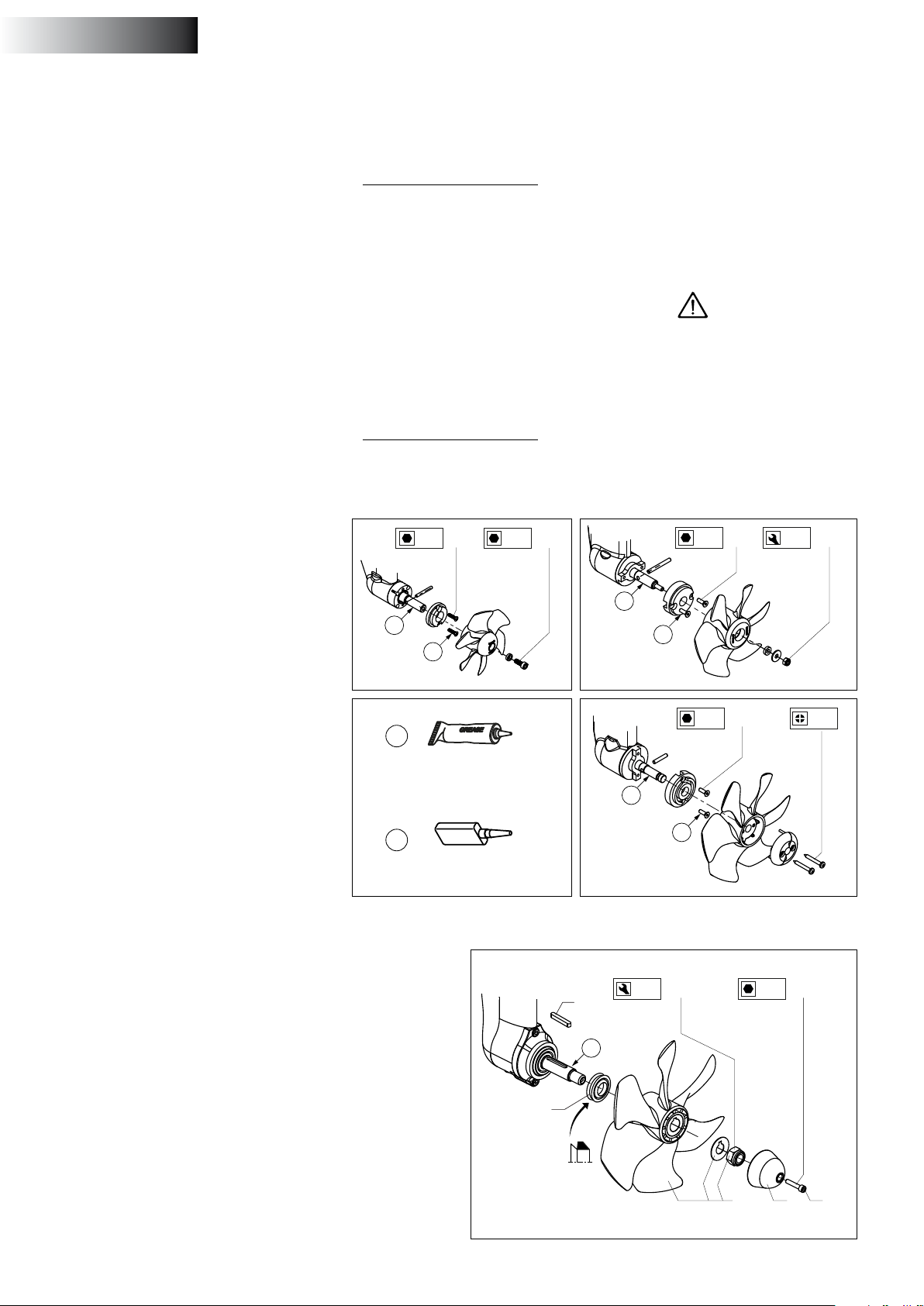

2.5 Zinc anode replacement

Bow thrusters with tube diameter ø 110 mm, ø 125 mm, ø 150 mm and ø 185 mm

• Remove the propeller.

• Remove the screws from the zinc anode and remove the zinc anode.

• Install the new zinc anode, install the new zinc anode after application of thread lock (Loctite®).

• Clean the propeller shaft, grease it with ‘outboard gear grease’ *) and reassemble the propeller on the shaft.

*) A suitable grease is VETUS ‘Shipping Grease’,

Part number: VSG.

For a part number of a replacement zinc anode (c/w mounting screws), see page 44, 45 ‘Replacement parts’, or consult the ‘Service Parts’ page in your bow thruster manual.

from other vessels or a defective ground in the shore power system.

Zinc anode corrosion can also result from a short circuit to any part of the thruster mechanism.

The zinc anode should be inspected and/or replaced at least once per year.

Replace the zinc anode if it is less than half

M4 M6

2.5

5 - 6 Nm1 Nm

ø 110

Outboard Gear

Grease

Loctite® 242

the original size. In clear water it is also possible to check the

zinc anode during the sailing season.

WarninG

Make sure that you disconnect power to the thruster!

M5 M6

2 Nm

ø 125, ø 150

2 Nm

PH2

ø 185

Bow thrusters with tube diameter ø 250 mm and 300 mm

• Remove mounting bolt (1) and zinc anode (2).

• Then remove in order the nut, washer and propeller (3), the key (4) and the V-ring (5).

• Clean the propeller shaft and grease the running surface of the Vring with ‘outboard gear grease’ *).

• Fit a new V-ring.

• Reinstall the key on the shaft and reassemble the propeller.

*) A suitable grease is VETUS ‘Shipping Grease’, Part number: VSG.

For a part number of a replacement zinc anode (c/w mounting bolt) and for a V-ring, see page 44, 45 ‘Replacement parts’, or consult the ‘Service Parts’ page in your bow thruster manual.

vetus® Maintenance and Warranty Manual for Thrusters

ø 250, ø 300

20 - 25 Nm

M16

24 M65

5 - 6 Nm

2 1

020901.01 9

DEUTSCH

1 Vorbemerkung

1.1 Zu diesem Wartungs- und Garantiehandbuch:

Das Wartungs- und Garantiehandbuch ist ein Dokument, das Sie über die notwendigen Wartungsarbeiten an Ihrem Bugstrahlruder informiert, ferner über die Garantiebedingungen und das VETUSKundendienstnetz. Es kann daher ein wichtiger Beitrag zu Ihrem Fahrvergnügen sein!

Dieses Wartungs- und Garantiehandbuch ist eine Ergänzung des Installations- und Bedienungshandbuchs.

Es ist wichtig, dass Sie den Inhalt dieser Handbücher zur Kenntnis nehmen, bevor Sie Ihr Bug- oder Heckstrahlruder in Betrieb nehmen.

Der Eigner ist dafür verantwortlich, dass die Eintragungen in diesem Wartungshandbuch auf aktuellem Stand gehalten werden. Werden die Eintragungen nicht korrekt vorgenommen, kann dies zum Erlöschen der Garantie führen.

2 Wartung

Ein Bugstrahlruder bedarf einer regelmäßigen Wartung. Bitte führen Sie die jeweiligen Arbeiten in den genannten Zeitabständen durch. Die genannten Zeitabstände orientieren sich an normalen Nutzungsbedingungen. Bei erschwerten Bedingungen müssen die Wartungsarbeiten häuger durchgeführt werden.

Die Nichtdurchführung der Wartungsarbeiten kann zu Fehlfunktionen und bleibenden Schäden an dem Bugstrahlruder führen. Es besteht kein Garantieanspruch, wenn die Wartungsarbeiten nicht regelmäßig durchgeführt worden sind.

hinWeis

Trennen Sie die Kabel von den Batterieanschlüssen (zuerst am negativen Pol, dann an der Masse), bevor Sie Wartungsarbeiten durchführen.

Führen Sie die Wartungsarbeiten sicher durch und verwenden Sie ausschließlich passende Werkzeuge.

2.1 Wartungsplan

2 bis 3 Wochen nach Inbetriebnahme 14 Tage Seite

Alle Elektroanschlüsse kontrollieren 10

Alle 2 Monate 60 Tage Seite

Batterien 10

Alle 3 Monate 90 Tage Seite

Alle Elektroanschlüsse kontrollieren 10

Einmal jährlich 360 Tage Seite

Kohlebürsten *) 11

Kathodenschutz kontrollieren 12

*) - Bei sehr intensiver Nutzung wie z. B. bei Mietschien ist es not-

wendig, die Kohlebürsten alle 2 Monate zu kontrollieren.

- Die Motoren der Bugstrahlruder der BOWPRO-Serie haben keine Kohlebürsten; es sind bürstenfreie Motoren.

2.2 Elektroanlage

nungen des Motors oder auf die Relaiskontakte, da dies ihre korrekte Funktion beeinträchtigt.

Batterien

Kontrollieren Sie wenigstens alle 60 Tage die Batteriespannung. Die Batteriespannung darf nicht geringer als folgende Werte sein:

Nennspannung 12 Volt 24 Volt

Bugstrahlruder außer Betrieb 12,6 Volt 25,2 Volt

Bugstrahlruder in Betrieb

Bei einer geringeren Batteriespannung ist die Batterie nicht ausreichend geladen oder muss sie erneuert werden.

Bei der Batteriewartung sind die Hinweise des Herstellers zu befolgen. VETUS-Batterien sind wartungsfrei.

BOW Serie 9,5 Volt 19 Volt

BOW PRO Serie 10,5 Volt 21 Volt

Anschlüsse

• 2 bis 3 Wochen nach Inbetriebnahme des Bugstrahlruders (nach der Installation) muss eine vollständige Kontrolle aller Elektroanschlüsse zwischen den Batterien und dem Bugstrahlruder und der Anschlüsse auf dem Motorrelais durchgeführt werden. Danach muss diese Kontrolle wenigstens alle 3 Monate erfolgen.

Wegen der hohen Spannungen, die bei elektrischen Bugstrahlrudern auftreten, entwickelt sich viel Wärme an den Stellen, an denen ein hoher elektrischer Widerstand anliegt.

Die häugsten Stellen mit hohem Widerstand sind korrodierte, lose oder schlechte Anschlüsse in den Stromkreisen.

Temperaturschwankungen und starke Vibrationen sind auf einem Schi normal. Das Ausdehnen und

Zusammenziehen von Bauteilen aus Metall wegen dieser Temperaturschwankungen und Vibrationen führt oft dazu, dass sich Schraubverbindungen lösen.

Gefahr!

Solche Anschlüsse können sehr heiß werden, was zu potentiell sehr gefährlichen Situationen führen kann.

Um dieses Risiko auszuschließen, ist es sehr wichtig, dass alle Stromanschlüsse regelmäßig kontrolliert und gewartet werden.

• Verwenden Sie nur geeignetes Werkzeug zur Kontrolle, ob alle Schrauben bzw. Muttern fest angezogen sind. Vermeiden Sie ein Verdrehen der Schrauben und Muttern an den Anschlüssen der Batteriekabel zu den Motoren. Benutzen Sie daher stets einen zweiten Schraubenschlüssel zum Fixieren, wenn Sie diese Anschlüsse nachziehen. Wird das nicht beachtet, kann es passieren, dass eine Anschlussschraube aus dem Relais oder dem Motor gedreht wird, was dann schwer oder gar nicht reparabel sein kann.

hinWeis

Überschreiten Sie nie das in der Tabelle genannte Drehmoment für die Schrauben.

Die genannten Drehmomente gelten nur für die Elektroanschlüsse des Bugstrahlruders.

Korrosionsschutz

Vermeiden Sie Verunreinigungen oder Korrosion am Bugstrahlrudermotor, am Relais, den Kabeln oder anderen Leitungen. Falls nötig, reinigen Sie diese und verwenden Sie ein Mittel, das Korrosion verhindert.

Sprühen Sie keinesfalls Antikorrosionsmittel in die Belüftungsö-

10 020901.01

• Lösen Sie korrodierte Anschlüsse, reinigen Sie diese und schmieren Sie sie. Die sorgfältige und sparsame Anwendung eines Isolierfetts oder Gewindesicherungsmittels hilft Ihnen, dauerhaft sicher verschraubte Anschlüsse zu erhalten.

vetus® Maintenance and Warranty Manual for Thrusters

BOW../STE.. BOWPRO

DEUTSCH

Hauptschalter

Sicherung

Bugstrahlruder BOW-Serie / STE-Serie

M8 13 6 8 - 9,5 Nm

M10

17 8 9 - 11 Nm

Bugstrahlruder BOWPRO-Serie

M8 13 6 8 - 9,5 Nm

M10

Kohlebürsten

hinWeis

Die Motoren der Bugstrahlruder der BOW-Serie und der STESerie enthalten Kohlebürsten.

Die Motoren der Bugstrahlruder der BOWPRO-Serie sind bürstenfreie Motoren. Sie enthalten KEINE Kohlebürsten.

• Kontrollieren Sie die Kohlebürsten auf Verschleiß. Das muss bei normaler Nutzung einmal jährlich und bei intensiver Nutzung des Bugstrahlruders wie z. B. bei Mietschien alle 2 Monate erfolgen.

Der Elektromotor hat vier Kohlebürsten bzw. vier Paar Kohlebürsten, die den Strom auf den drehenden Teil des Motors (den sog. Anker) übertragen.

Diese Bürsten werden durch Federn angedrückt und verschleißen allmählich, weil sie auf dem Kommutator auiegen. (Ein Kommutator besteht aus einem Zylinder, der aus vielen Hartkupferlamellen auf dem drehenden Teil des Motors aufgebaut ist.)

Das Tempo des Bürstenverschleißes ist von Motor zu Motor verschieden und hängt natürlich auch davon ab, wie intensiv das Bugstrahlruder benutzt wird.

Ein falscher Gebrauch kann dazu führen, dass der Kommutator sich überhitzt und verformt, wodurch der Motor beschädigt wird.

17 8 14 - 16 Nm

• Kontrollieren Sie, ob sich die Kohlebürsten leicht in den Bürstenhaltern bewegen können und guten Kontakt zum Kommutator haben.

Verwenden Sie eine Spitzzange, um die Andruckfeder ein kleines Stück wegzuziehen.

Packen Sie den Anschlussdraht jeder Kohlebürste und ziehen Sie die Bürste vorsichtig 5 bis 6 mm nach außen. Dann die Feder wieder auf den Bürstenkopf herablassen und loslassen. Die Bürste muss sich leicht im Bürstenhalter bewegen lassen und darf erst dann stoppen, wenn sie wieder Kontakt mit dem Kommutator hat.

Um die Bürsten aus den Bürstenhaltern zu nehmen, müssen zuerst die Anschlussdrähte getrennt werden. Dann mit einer Spitzzange oder einem Drahthaken die Feder wegdrücken und die Kohlebürste durch vorsichtiges Ziehen am Anschlussdraht herausziehen.

• Kontrollieren Sie den Bürstenhalter und die Kohlebürste auf Unregelmäßigkeiten, die ihre freie Beweglichkeit behindern.

• Entfernen Sie die Schutzabdeckung von dem Relais und danach die Schutzkappe über den Bürsten.

• Reinigen Sie die Bürsten (1), die Halter (2) und den Kommutator (3). (Blasen Sie den Staub weg, den die Bürsten erzeugen.)

vetus® Maintenance and Warranty Manual for Thrusters

• Kontrollieren Sie die Länge der Kohlebürsten.

Auch wenn nur eine der Kohlebürsten zu kurz ist, sodass die Feder sie nicht mehr so andrücken kann, dass sie guten Kontakt zum Kommutator hat, müssen alle Kohlebürsten erneuert werden!

Erneuern Sie die Kohlebürsten, bevor sie keinen guten Kontakt mehr herstellen können.

Die Mindestlänge der Bürsten beträgt:

• 14 mm für Bugstrahlruder von 25 kgf bis 75 kgf und

• 16 mm für Bugstrahlruder mit 95 kgf oder größer.

Zur Artikelnummer eines Sets Ersatz-Kohlebürsten vgl. Seite 44 „Ersatzteile“ oder informieren Sie sich auf der Seite „Wartungs-Teile“ Ihres Bugstrahlruderhandbuchs.

• Kontrollieren Sie den Kommutator auf Schäden.

L min.

020901.01 11

DEUTSCH

2.3 Bugstrahlruder-Endstück und Zinkanode

Schmierung

Das Endstück des Bugstrahlruders hat eine Langfristschmierung. Ein Ölwechsel ist daher nicht notwendig.

2.4 Schutzkathode kontrollieren

Auf dem Endstück des Bugstrahlruders (dem Umlenkgetriebe unter Wasser im Bugstrahlruderrohr) ist eine Zinkanode installiert. Diese Zinkanode löst sich durch Elektrolyse auf (sie wird „geopfert“), um eine Korrosion des Endstücks aus Bronze und der Schraubenwelle zu verhindern. Das Tempo, mit dem die Zinkanode sich auöst, hängt von der Temperatur und dem Wassertyp (Salz- oder Süßwasser) ab, ferner von Kriechströmen im

Wasser rund um das Schi, die von anderen Schien oder einer defekten Masse im Landstromsystem herrühren können.

Die Korrosion der Zinkanode kann aber auch durch einen Kurzschluss mit einem Bauteil des Bugstrahlrudermechanismus ausgelöst werden.

Die Zinkanode muss wenigstens einmal jährlich überprüft bzw. erneuert werden.

Erneuern Sie die Zinkanode, wenn sie kleiner

2.5 Erneuern der Zinkanode

Bugstrahlruder mit Rohrdurchmesser ø 110 mm, ø 125 mm, ø 150 mm und ø 185 mm

• Entfernen Sie die Schraube.

• Lösen Sie die Schrauben von der Zinkanode und entfernen Sie die Zinkanode.

• Installieren Sie die neue Zinkanode und verwenden Sie dabei ein Gewindesicherungsmittel (Loctite®).

• Reinigen Sie die Schraubenwelle, schmieren Sie sie mit „Außenbord- Schmierfett“ *) und bringen Sie die Schraube wieder auf der Welle an.

*) Ein geeignetes Schmierfett ist VETUS „Ship-

ping Grease“, Artikelnummer: VSG.

Zur Artikelnummer einer Ersatz-Zinkanode (mit Montageschrauben) vgl. Seite 44, 45 „Ersatzteile“ oder informieren Sie sich auf der Seite „Wartungs-Teile“ Ihres Bugstrahlruderhandbuchs.

ø 110

2.5

Outboard Gear

M4 M6

5 - 6 Nm1 Nm

Grease

Loctite® 242

als halb so groß wie ursprünglich ist. Bei klarem Wasser ist es auch möglich, die

Zinkanode während der Segelsaison zu überprüfen.

achtunG

Vergewissern Sie sich, dass die Stromzufuhr zum Bugstrahlruder unterbrochen ist!

M5 M6

2 Nm

ø 125, ø 150

2 Nm

PH2

ø 185

Bugstrahlruder mit Rohrdurchmesser ø 250 mm und 300 mm

• Entfernen Sie die Montageschraube (1) und die Zinkanode (2).

• Dann hintereinander die Mutter, die Unterlegscheibe und die Schraube (3), den Splint (4) und den V-Ring (5) entfernen.

• Reinigen Sie die Schraubenwelle und schmieren Sie die Lauäche des V-Rings mit „Außenbord-Schmierfett“ *).

• Setzen Sie einen neuen V-Ring ein.

• Installieren Sie den Splint wieder auf der Welle und montieren Sie die Schraube.

*) Ein geeignetes Schmierfett ist VETUS „Shipping Grease“, Artikel-

nummer: VSG.

Zu den Artikelnummern einer Ersatz-Zinkanode (mit Montageschraube) und eines V-Rings vgl. Seite 44, 45 „Ersatzteile“ oder informieren Sie sich auf der Seite „Wartungs-Teile“ Ihres Bugstrahlruderhandbuchs.

12 020901.01

ø 250, ø 300

vetus® Maintenance and Warranty Manual for Thrusters

20 - 25 Nm

M16

24 M65

5 - 6 Nm

2 1

FRANÇAIS

1 Introduction

1.1 À propos de ce Manuel d’entretien et de garantie

Ce Manuel d’entretien et de garantie est un document destiné à vous informer sur l’entretien nécessaire de votre propulseur, la garantie et le réseau de services VETUS : il peut jouer un rôle important dans votre plaisir de naviguer !

Ce Manuel d’entretien et de garantie accompagne le Manuel d’installation et le Manuel d’utilisation.

Avant d’utiliser votre propulseur d’étrave ou de poupe pour la première fois, il est important de lire attentivement le contenu de ces manuels.

Il incombe au propriétaire de maintenir les entrées de ce Manuel d’entretien à jour.

Un manque de suivi correct dans le carnet d’entretien peut entraîner l’annulation de la garantie.

2 Entretien

Un propulseur d’étrave doit faire l’objet d’un entretien périodique. Eectuez chaque opération au moment indiqué. Les intervalles indiqués correspondent aux conditions normales de fonctionnement. Dans des conditions plus sévères, eectuez les opérations d’entretien plus fréquemment.

Un entretien insusant peut endommager le propulseur de manière permanente. Aucune demande de garantie ne pourra être faite si l’entretien a été négligé.

remarque

Débranchez les câbles des cosses de la batterie (en commençant par le négatif) avant d’eectuer toute opération d’entretien.

Pour procéder aux opérations d’entretien en toute sécurité, utilisez les outils adéquats.

2.1 Calendrier d’entretien

2 à 3 semaines après la première utilisation

Vérication des connexions électriques 13

Tous les 2 mois 60 jours page

Batteries 13

Tous les 3 mois 90 jours page

Vérication des connexions électriques 13

Une fois par an 360 jours page

14 jours page

Batteries

Vériez la tension de vos batteries au moins une fois tous les 60 jours. La tension de la batterie ne doit pas être inférieure à :

Tension nominale 12 Volt 24 Volt

Hors fonctionnement 12,6 Volt 25,2 Volt

En fonctionnement

Si la tension est inférieure à ces valeurs, la batterie n’est pas assez chargée, ou elle doit être remplacée.

Suivez les instructions du fabricant de la batterie concernant son entretien. Les batteries VETUS sont des batteries sans entretien.

BOW Serie 9,5 Volt 19 Volt

BOW PRO Serie 10,5 Volt 21 Volt

Branchements

• Une vérication complète de toutes les connexions électriques entre la ou les batterie(s) et le propulseur, et des connexions du moteur solénoïde, doit être eectuée après 2 ou 3 semaines de fonctionnement du propulseur (après installation), puis au moins une fois tous les 3 mois.

En raison de la haute tension qui passe dans un propulseur électrique, les points de résistance électrique élevée deviennent très chauds.

Les points de résistance élevée les plus courants sont les connexions corrodées ou desserrées.

Sur un bateau, il est normal d’avoir des uctuations de température et un fort niveau de vibration. L’expansion et

la contraction des éléments métalliques en raison des uctuations de température et des vibrations entraîne souvent le desserrement des

connexions letées.

DanGer !

Ces connexions peuvent devenir très chaudes et présenter un grave danger.

Pour éviter ce danger, il est essentiel que toutes les connexions du circuit électrique soient contrôlées et réglées régulièrement.

• Utilisez uniquement les outils adéquats pour contrôler que chaque boulon et/ou écrou est correctement serré. Empêchez le boulon et l’écrou de tourner au niveau de la connexion entre les câbles de la batterie et les moteurs. C’est également pour cette raison qu’il faut toujours utiliser une deuxième clé lorsque vous serrez ces connexions. Sinon, en tournant, vous pouvez arracher une cosse des solénoïdes ou du moteur, qui sont diciles (voire impossibles) à réparer.

Balais *) 14

Vérification de la protection cathodique 15

*) - En cas d’usage intensif, comme sur un bateau de location, il est

nécessaire de vérier les balais tous les 2 mois.

- Les moteurs des propulseurs d’étrave de la série BOWPRO sont dépourvus de balais ; ce sont des moteurs sans balais.

2.2 Installation électrique

Protection contre la corrosion

Ne laissez jamais le moteur, les solénoïdes, les câbles ou les autres conducteurs de votre propulseur se salir ou se corroder. Si nécessaire, nettoyez-les et utilisez un produit anticorrosion.

Ne vaporisez jamais un produit anticorrosion dans les ouvertures de ventilation du moteur ou sur les contacts des solénoïdes : cela aecterait le fonctionnement du moteur.

vetus® Maintenance and Warranty Manual for Thrusters

remarque

Ne dépassez jamais le couple de serrage des boulons indiqué dans les tableaux.

Les couples de serrage indiqués s’appliquent uniquement aux connexions électriques du propulseur d’étrave.

• Si une connexion est desserrée et corrodée, nettoyez-la et graissez-la. Pour maintenir les connexions letées en bon état, appliquez soigneusement un peu de graisse diélectrique ou de composé frein let.

020901.01 13

FRANÇAIS

Interrupteur

principal

Fusible

BOW../STE.. BOWPRO

Propulseurs d’étrave série BOW / série STE

M8 13 6 8 - 9,5 Nm

M10

17 8 9 - 11 Nm

Propulseurs d’étrave série BOWPRO

M10

Balais

remarque

Les moteurs des propulseurs des séries BOW et STE contiennent des balais en carbone.

Les moteurs des propulseurs de la série BOWPRO sont des moteurs sans balais. Ils ne contiennent PAS de balais en carbone.

• Pour une utilisation normale, vériez l’usure des balais en carbone au moins une fois par an - pour un usage très intensif du propulseur (par exemple sur un bateau de location), vériez-les tous les 2 mois.

Le moteur électrique a deux balais ou deux paires de balais en carbone pour transmettre le courant à la partie rotative du moteur, qui s’appelle le rotor.

Ces balais sont maintenus appuyés par des ressorts et ils s’usent au point de contact avec le commutateur (le commutateur est un cylindre constitué de multiples segments de cuivre xés sur le rotor du moteur).

Le taux d’usure des balais varie d’un moteur à l’autre ; il dépend bien sûr de la fréquence d’utilisation du propulseur.

Une mauvaise utilisation peut entraîner une surchaue et une déformation du commutateur, et endommager le moteur.

M8 13 6 8 - 9,5 Nm

17 8 14 - 16 Nm

• Vériez si les balais en carbone glissent facilement dans leur support et contrôlez que le contact se fait bien avec le commutateur.

À l’aide d’une pince à bec, tirez le ressort de maintien partiellement vers l’arrière.

Attrapez le l de chacun des balais et tirez-le doucement sur 5 ou 6 mm, puis laissez le ressort appuyer sur la tête du balai et relâchez.

Le balai doit glisser facilement dans le support et ne s’arrêter que lorsqu’il est en contact avec le commutateur.

Pour retirer le balai du support, débranchez d’abord les ls du balai puis, à l’aide d’une pince à bec ou d’un crochet en l de fer, écartez le ressort sur le côté et sortez le balai en tirant doucement sur le l.

• Contrôlez le support et le balai en carbone an de détecter toute anomalie pouvant empêcher le mouvement du balai.

• Retirez le capot de protection du solénoïde puis le capot de protection des balais

• Nettoyez les balais (1), les supports (2) et le commutateur (3) (souez la poussière issue des balais).

14 020901.01

• Contrôlez la longueur des balais en carbone.

Si l’un des balais est trop court, et qu’il ne peut plus être maintenu contre le commutateur par le ressort, tous les balais doivent être remplacés.

Remplacez-les avant que le contact des balais en carbone ne devienne insusant.

La longueur minimum des balais est :

• 14 mm pour les propulseurs de 25 kgf à 75 kgf et

• 16 mm pour les propulseurs >95 kgf

Pour connaître la référence des jeux de balais en carbone de rechange, consultez la page 44 « Pièces de rechange » ou la page « Pièces de rechange » du manuel de votre propulseur d’étrave.

• Inspectez le commutateur an de détecter tout dommage éventuel.

vetus® Maintenance and Warranty Manual for Thrusters

L min.

2.3 Extension et anode en zinc

Lubrication

L’extension du propulseur est équipée d’un système de lubrication longue durée. Il n’est donc pas nécessaire de changer l’huile.

2.4 Vérication de la protection cathodique

FRANÇAIS

Une anode en zinc est installée dans l’extension du propulseur (la boîte d’engrenages située sous l’eau, dans le tube du propulseur). Cette anode sera dissoute (sacriée) par électrolyse, an d’éviter la corrosion de l’extension en bronze et de l’arbre de l’hélice. La vitesse à laquelle se dissout l’anode en zinc dépend de la température, du type d’eau (douce ou salée), du courant autour du

bateau et de la qualité du courant de la prise de quai.

La corrosion de l’anode en zinc peut également entraîner un court-circuit dans l’une des parties du mécanisme du propulseur.

L’anode en zinc doit être inspectée et/ou remplacée au moins une fois par an.

Remplacez l’anode en zinc si sa taille a dimi-

2.5 Remplacement de l’anode en zinc

Propulseurs d’étrave avec un tube de diamètre ø 110 mm, ø 125 mm, ø 150 mm et ø 185 mm

• Retirez l’hélice

• Retirez les vis de l’anode en zinc puis retirez l’anode.

• Posez la nouvelle anode après avoir appliqué du frein let (Loctite®).

• Nettoyez l’arbre de l’hélice, graissez-le avec de la graisse pour engrenages de moteur horsbord (« Outboard Gear Grease ») puis remontez l’hélice sur l’arbre.

*) Vous pouvez utiliser la graisse « Shipping

Grease » de VETUS, référence : VSG.

Pour connaître la référence de l’anode en zinc de rechange (avec des vis c/w), consultez la page

44, 45 « Pièces de rechange » ou la page «

Pièces de rechange » du manuel de votre propulseur d’étrave.

ø 110

2.5

Outboard Gear

M4 M6

5 - 6 Nm1 Nm

Grease

Loctite® 242

nué de moitié. Si l’eau est claire, il est possible de vérier l’anode en zinc pendant la saison de voile.

attention

Veillez à débrancher l’alimentation du propulseur !

M5 M6

2 Nm

ø 125, ø 150

2 Nm

PH2

ø 185

Propulseurs d’étrave avec un tube de diamètre ø 250 mm et 300 mm

• Retirez le boulon de xation (1) et l’anode en zinc (2).

• Retirez ensuite, dans l’ordre, l’écrou, la rondelle et l’hélice (3), la clé (4) et le joint V-ring (5).

• Nettoyez l’arbre de l’hélice et graissez l’intérieur du joint V-ring avec de la graisse pour engrenages de moteur hors-bord (« Outboard Gear Grease »).

• Posez un nouveau joint V-ring.

• Remontez la clé sur l’arbre puis remontez l’hélice. *) Vous pouvez utiliser la graisse « Shipping Grease » de VETUS, ré-

férence : VSG.

Pour connaître la référence de l’anode en zinc de rechange (avec un boulon de xation c/w) et du joint V-ring, consultez la page 44, 45 « Pièces de rechange » ou la page « Pièces de rechange » du manuel de votre propulseur d’étrave.

vetus® Maintenance and Warranty Manual for Thrusters

ø 250, ø 300

20 - 25 Nm

M16

24 M65

5 - 6 Nm

2 1

020901.01 15

ESPAÑOL

1 Introducción

1.1 El presente manual de mantenimiento y garantía

Este manual de mantenimiento y garantía es un documento que le informa sobre el mantenimiento de su hélice, garantía y la Red de Asistencia de VETUS. Por lo tanto, este documento puede ayudarle más a disfrutar de sus travesías.

Este manual es un complemento del manual de instalación y funcionamiento.

Antes de estrenar su hélice de proa o popa, es importante que estudie el contenido de ambos manuales.

El propietario es responsable de mantener actualizados los registros contenidos en este manual.

El no hacerlo puede invalidar la garantía.

2 Mantenimiento

Una hélice de proa precisa de ciertas tareas periódicas de mantenimiento. Realice cada una de las operaciones observando los intervalos indicados, para los que se presuponen unas condiciones de funcionamiento normales, por lo que deberá llevarlas a cabo con mayor frecuencia si las condiciones son adversas.

El no realizar las operaciones de mantenimiento puede provocar averías o daños permanentes a la hélice. No se podrá reclamar ningún derecho de garantía si se ha descuidado el mantenimiento.

nota

Desconecte los cables conectados a los terminales de la batería (primero negativo, tierra) antes de llevar a cabo las operaciones de mantenimiento.

Utilice únicamente las herramientas adecuadas, así velará por la seguridad de las operaciones.

2.1 Programa de mantenimiento

2 − 3 semanas tras el primer uso 14 días pág.

Inspección de las conexiones eléctricas 16

Cada 2 meses 60 dias pág.

Baterías 16

Cada 3 meses 90 dias pág.

Inspección de las conexiones eléctricas 16

Una vez al año 360 dias pág.

Baterías

• Examine la tensión de las baterías al menos cada 60 días. El voltaje no debe ser inferior a:

Voltaje nominal 12 Volt 24 Volt

Hélice inactiva 12,6 Volt 25,2 Volt

Hélice en funcionamiento

Si la tensión es baja, la carga de la batería es deciente o hay que sustituirla.

Se seguirán las instrucciones del fabricante relativas al mantenimiento de las baterías. Las baterías VETUS no necesitan mantenimiento.

BOW Serie 9,5 Volt 19 Volt

BOW PRO Serie 10,5 Volt 21 Volt

Conexiones

• Transcurridas 2 o 3 semanas de funcionamiento tras la instalación, y al menos una vez cada 3 meses, se efectuará una inspección exhaustiva de todas las conexiones eléctricas: entre las baterías y la hélice y en el solenoide del motor.

Debido a las intensas corrientes que se generan con las hélices de proa eléctricas, se acumulará una gran cantidad de calor en las zonas de elevada resistencia eléctrica.

Los puntos más habituales de alta resistencia son las conexiones decientes, sueltas o corroídas de los circuitos de alimentación.

En una embarcación, se entienden como condiciones normales las oscilaciones de temperatura y los altos niveles de vibración. Las dilataciones y contracciones de las piezas metálicas provocadas por las oscilaciones de temperatura y por las vibraciones pueden llegar a aojar las conexiones roscadas.

¡peLiGro!

Dichas conexiones pueden calentarse en extremo y generar una situación de grave peligro.

Es fundamental, para evitar estos riesgos potenciales, que se controlen y se mantengan todas las conexiones de los circuitos de alimentación con regularidad.

• Verique q para tal n solamente las herramientas adecuadas. Asegúrese de que las tuercas y los pernos estén bien inmovilizados en las conexiones que hay entre los cables de las baterías y los motores. Por eso, debe utilizar una segunda llave al apretar estas conexiones. De no hacerlo así, es posible que un terminal se retuerza y se salga de los sole o del motor, y que su reparación resulte difícil o imposible.

ue todas las tuercas y pernos estén bien apretados y utilice

noides

Escobillas *) 17

Inspección de la protección catódica 18

*) - Si se realiza un uso intensivo, como en los casos de embarcacio-

nes de alquiler, se deberán examinar las escobillas cada 2 meses.

- Los motores de las hélices de proa de la serie BOWPRO no están provistos de escobillas de carbón; funcionan sin estos dispositivos.

2.2 Instalación eléctrica

Protección contra la corrosión

No deje que se ensucien ni se corroan el motor, los solenoides, los cables ni los demás conductores de la hélice. Límpielos si es preciso y utilice un agente anticorrosivo.

No rocíe nunca agentes anticorrosivos sobre los oricios de ventilación del motor ni sobre las piezas de contacto de los interruptores de solenoide, ya que afectaría un funcionamiento correcto.

16 020901.01

nota

No sobrepase nunca el par de apriete para los pernos que se indica en las tablas.

Los pares de apriete que guran son válidos solamente para las conexiones eléctricas de la hélice de proa.

• Aoje, limpie y lubrique las conexiones corroídas. El uso moderado y con cuidado de grasas dieléctricas o de selladores de roscas ayudará a que las conexiones roscadas se mantengan bien.

vetus® Maintenance and Warranty Manual for Thrusters

BOW../STE.. BOWPRO

ESPAÑOL

Interruptor

principal

Fusible

Hélices de la serie BOW / Hélices de la serie STE

M8 13 6 8 - 9,5 Nm

M10

17 8 9 - 11 Nm

Hélices de la serie BOWPRO

M10

Escobillas

nota

Los motores de las hélices de proa de la serie BOW y de la serie STE cuentan con escobillas de carbón.

Los motores de las hélices de proa de la serie BOWPRO son motores sin escobillas. NO tienen escobillas de carbón.

• Compruebe que las escobillas no se hayan gastado; en condiciones normales, una vez al año y, si el uso de la hélice de proa es intensivo, como en los casos de embarcaciones de alquiler, una vez cada dos meses.

El motor eléctrico cuenta con cuatro escobillas de carbón, o bien con cuatro pares de escobillas para transmitir la corriente a la parte rotatoria del motor, denominada el inducido.

Se trata de escobillas accionadas por resorte, que se desgastan al estar en contacto con el colector. (Un colector consta de un cilindro formado por una serie de segmentos de contacto de cobre duro en el inducido del motor).

El grado de desgaste de las escobillas varía de un motor a otro y, evidentemente, depende de la frecuencia de uso de la hélice.

Un uso indebido puede sobrecalentar y deformar el colector, que a su vez dañará el motor.

M8 13 6 8 - 9,5 Nm

17 8 14 - 16 Nm

• Compruebe que las escobillas se deslicen sin traba por los portaescobillas y entran correctamente en contacto con el colector.

Por medio de unas pinzas de punta para sacar un poco el resorte de retención.

Sujete el cable conector de cada escobilla y retraígala suavemente unos 5 o 6 mm. Después, suelte el resorte de modo que actúe sobre el cabezal de la escobilla.

La escobilla se debería desplazar sin trabas por el portaescobillas y detenerse solamente cuando entre de nuevo en contacto con el colector.

Para poder extraer las escobillas de los portaescobillas, desconecte en primer lugar los cables de las escobillas y, a continuación, haga uso de las pinzas o de un gancho de alambre para retirar el resorte de su lugar y extraiga la escobilla tirando suavemente del cable.

• Examine la escobilla y el portaescobillas y compruebe que no haya irregularidades que pudieran impedir el libre movimiento.

• Retire la tapa del solenoide y, a continuación, la tapa de las escobillas.

• Limpie las escobillas (1), los portaescobillas (2) y el colector (3). (Elimine el polvo procedente de las escobillas.)

vetus® Maintenance and Warranty Manual for Thrusters

• Mida la longitud de las escobillas.

Si una de las escobillas −aunque sea solo una− se ha desgastado hasta el punto de que el resorte ya no la pueden empujar y por eso no hace contacto con el colector, todas las escobillas se deben reemplazar.

Reemplácelas antes de que dejen de hacer un buen contacto.

La longitud mínima de las escobillas es:

- 14 mm en el caso de hélices de 25 a 75 kgf y

- 16 mm en el caso de hélices de 95 kgf en adelante.

Si desea saber el código de una de las piezas del juego de escobillas, consulte la página 44, “Recambios”, o bien la página de “Piezas para la reparación” del manual de la hélice.

• Compruebe que el colector no está dañado.

L min.

020901.01 17

ESPAÑOL

2.3 Pieza de cola y ánodo de zinc

Lubricación

La pieza de cola de la hélice es de lubricación duradera, por lo que no hace falta cambiar el aceite.

2.4 Inspección de la protección catódica

Hay instalado un ánodo de zinc en la pieza de cola (la caja de engranajes sumergida del túnel de la hélice). Este ánodo de zinc se disolverá por electrolisis para impedir la corrosión de la pieza de cola (de bronce) y del eje del propulsor. La velocidad de disolución irá en función de la temperatura, del tipo de agua (dulce o salada) y de la corriente de fuga del agua que circunde la embarcación, corriente que puede proceder de otras em-

barcaciones o de una puesta a tierra defectuosa en la red energética costera.

La corrosión del ánodo de zinc puede asimismo ser el resultado de un cortocircuito con cualquiera de las piezas del mecanismo de la hélice.

El ánodo de zinc se examinará y/o se reemplazará al menos una vez al año.

Reemplace el ánodo de zinc si su tamaño es

2.5 Sustitución del ánodo de zinc

Hélices de proa de diámetros de túnel de 110 mm, 125 mm, 150 y 185 mm

• Saque el propulsor.

• Saque los tornillos del ánodo de zinc y retire el ánodo.

• Monte el ánodo nuevo después de aplicar el sellador de roscas (Loctite®).

• Limpie el eje del propulsor, engráselo con la “grasa de equipos de fueraborda”* y vuelva a montarlo en el eje.

*) Un lubricante adecuado es el VETUS Ship-

ping Grease; código de referencia: VSG.

Si al cambiar el ánodo de cinc necesita saber el código de referencia de alguna de las piezas, incluidos los tornillos de montaje, consulte la página 44, 45, “Recambios” o bien la página de “Piezas de servicio” del manual de la hélice.

ø 110

2.5

Outboard Gear

M4 M6

5 - 6 Nm1 Nm

Grease

Loctite® 242

inferior a la mitad del tamaño inicial. También se puede examinar el ánodo de

zinc cuando se navegue en aguas claras.

aDvertencia

¡Asegúrese de desconectar la hélice de la toma de corriente!

M5 M6

2 Nm

ø 125, ø 150

2 Nm

PH2

ø 185

Hélices de proa de diámetros de túnel de ø 250 mm y 300 mm

• Saque el tornillo de montaje (1) y el ánodo de zinc (2).

• Después, saque en este orden: la tuerca, la arandela y el propulsor (3), el pasador (4) y el anillo de aislamiento de cono (5).

• Limpie el eje del propulsor y lubrique la supercie de rodadura del aislamiento con grasa de equipos de fueraborda.*

• Inserte un nuevo anillo de aislamiento.

• Vuelva a introducir el pasador en el eje y monte el propulsor. *) Un lubricante adecuado es el VETUS Shipping Grease; código de

referencia: VSG.

Si al cambiar el ánodo de cinc necesita saber el código de referencia de alguna de las piezas, como los tornillos de montaje y el aislamiento de cono, consulte 44, 45 “Recambios” o bien la página de “Piezas de servicio” en el manual de la hélice.

18 020901.01

ø 250, ø 300

vetus® Maintenance and Warranty Manual for Thrusters

20 - 25 Nm

M16

24 M65

5 - 6 Nm

2 1

ITALIANO

1 Introduzione

1.1 Informazioni su questo Manuale di Manutenzione e Garanzia:

Il Manuale di Manutenzione e Garanzia è un documento che vi fornisce informazioni inerenti la manutenzione da eettuare sul vostro propulsore, la garanzia e la rete di assistenza VETUS. Esso, come tale, può contribuire considerevolmente ad ottimizzare la vostra esperienza di navigazione!

Questo Manuale di Manutenzione e Garanzia completa i Manuali di Installazione e Funzionamento.

Studiate attentamente i contenuti di questi Manuali prima di utilizzare i vostri propulsori di prua o di poppa per la prima volta.

Il proprietario ha la responsabilità di registrare gli interventi previsti nel presente Manuale di Manutenzione.

La mancata registrazione degli interventi di manutenzione può invalidare la garanzia.

2 Manutenzione

Un propulsore di prua richiede una certa manutenzione periodica. Eettuate ogni intervento di manutenzione secondo l’intervallo di tempo previsto. Gli intervalli di tempo indicati si riferiscono a condizioni d’uso normali. Abbiate cura di aumentare la frequenza degli interventi in caso di condizioni d’uso severe.

Una mancata manutenzione può causare guasti e danni permanenti al propulsore. Nessuna richiesta di garanzia può essere accolta in caso di mancata manutenzione.

nota

Scollegate i cavi della batteria (il polo negativo, di messa a terra, per primo) prima di eettuare qualunque intervento di manutenzione.

Eettuate gli interventi di manutenzione in massima sicurezza, utilizzando unicamente attrezzi appropriati.

2.1 Registro di manutenzione

da 2 a 3 settimane dopo la prima messa in funzione

Verica delle connessioni elettriche 19

Ogni 2 mesi 60 giorni pagina

Batterie 19

Ogni 3 mesi 90 giorni pagina

Verica delle connessioni elettriche 19

Una volta all’anno 360 giorni pagina

14 giorni pagina

lazione del motore o sui contatti degli interruttori a solenoide, onde evitare malfunzionamenti.

Batterie

• Controllate il voltaggio delle batterie almeno ogni 60 giorni. Il voltaggio delle batterie non deve essere inferiore a:

Voltaggio nominale 12 Volt 24 Volt

Propulsore spento 12,6 Volt 25,2 Volt

Propulsore in funzione

Un voltaggio inferiore indica che la batteria non è sucientemente carica ho deve essere sostituita.

Per una corretta manutenzione delle batterie, seguite le istruzioni del produttore. Le batterie VETUS non necessitano di manutenzione.

BOW Serie 9,5 Volt 19 Volt

BOW PRO Serie 10,5 Volt 21 Volt

Connessioni

• Dopo 2 o 3 settimane dalla messa in funzione del propulsore di prua (dopo l’installazione iniziale), ed in seguito almeno ogni 3 mesi, è necessario vericare tutte le connessioni elettriche tra la batteria/le batterie ed il propulsore di prua, nonché tutte le connessioni del solenoide del motore.

A causa della elevata intensità di corrente utilizzata dai propulsori di prua, si sviluppa molto calore là dove si presenta una elevata resistenza elettrica.

I punti principali in cui si manifesta una resistenza elevata, sono dovuti a connettori corrosi, mal collegati o sottodimensionati nei circuiti elettrici

Variazioni di temperatura e vibrazioni elevate sono condizioni normali su un’imbarcazione. L’espansione e

la contrazione dei componenti in metallo, dovute a oscillazioni della temperatura ed alle vibrazioni, determinano spesso allentamenti delle connessioni lettate.

pericoLo!

Queste connessioni possono diventare molto, molto calde, rappresentando una fonte di potenziale pericolo.

Per evitare questo potenziale pericolo, è necessario controllare regolarmente tutte le connessioni dei circuiti elettrici e prevederne la manutenzione.

• Utilizzate solo attrezzi appropriati per vericare che tutti i dadi e/o bulloni siano correttamente avvitati. Evitate che i dadi ed il bulloni dei terminali dei cavi della batteria sui motori possano svitarsi. Per questo, usate sempre una seconda chiave nel serrare questi terminali. In caso contrario, correte il rischio che un terminale possa torcersi su un solenoide o motore, ed in entrambi i casi sarà moto dicile, se non impossibile, riparare la connessione.

Spazzole *) 20

Verifica della protezione catodica 21

*) - In caso di uso molto intensivo, come nelle imbarcazioni a no-

leggio, è necessario vericare le spazzole ogni 2 mesi.

- I motori dei propulsori di prua della serie BOWPRO sono brushless, ovvero privi di spazzole al carbonio.

2.2 Impianto elettrico

Protezione anticorrosione

Non permettete che il motore del vostro propulsore, i solenoidi, i cavi o qualsivoglia altro conduttore si sporchi o sia soggetto a corrosione. Se necessario, pulite i componenti ed utilizzate un anticorrosivo.

Non spruzzate mai agenti anticorrosivi dentro le aperture di venti-

vetus® Maintenance and Warranty Manual for Thrusters

nota

Non siperate mail le coppie di serraggio riportate nelle tabelle.

Le coppie di serraggio indicate si applicano solo alle connessioni elettriche dei propulsori di prua.

• Pulite ed ingrassate le connessioni allentate e corrose. Un uso corretto e moderato di grasso dielettrico o di sigillante per raccordi lettati può contribuire al corretto mantenimento delle connessioni lettate.

020901.01 19

ITALIANO

Interruttore

principale

Fusibile

BOW../STE.. BOWPRO

Propulsori Serie BOW / Propulsori Serie STE

M8 13 6 8 - 9,5 Nm

M10

17 8 9 - 11 Nm

M10

Spazzole

nota

I motori dei propulsori di prua della serie BOW ed i propulsori della serie STE presentano spazzole al carbonio.

I motori dei propulsori di prua della serie BOWPRO sono brushless. Essi NON presentano spazzole al carbonio.

• In caso di uso normale, controllate una volta all’anno che le spazzole al carbonio non siano consumate.- in caso di uso molto intensivo del propulsore di prua, come nelle imbarcazioni a noleggio, controllate le spazzole ogni due mesi.

Il motore elettrico presenta quattro spazzole al carbonio, o quattro paia di spazzole al carbonio, per trasmettere la corrente al rotore, o armatura.

Queste spazzole sono caricate a molla e si consumano al contatto con il commutatore. (Il commutatore consiste in un cilindro costituito da segmenti di contatto in rame duro applicati sul rotore del motore.)

Il grado di usura delle spazzole varia da motore a motore e, ovviamente, dipende dall’intensità d’uso del propulsore.

Un uso improprio può determinare il surriscaldamento del commutatore, con conseguente deformazione dello stesso e danno al motore.

Propulsori Serie BOWPRO

M8 13 6 8 - 9,5 Nm

17 8 14 - 16 Nm

• Vericate che le spazzole entrino facilmente nei portaspazzole e che facciano bene contatto con il commutatore.

Usate un paio di pinze da elettricista per comprimere leggermente la molla di ritenuta.

Aerrate il lo connettore di ciascuna spazzola e tirate delicatamente indietro ciascuna spazzola di 5 o 6 mm, quindi lasciate che la molla spinga in giù la testa della spazzola e lasciate andare il lo.

La spazzola deve entrare agevolmente nel portaspazzola e fermarsi solo al contatto con il commutatore.

Per estrarre le spazzole dai portaspazzole, scollegate prima i li di connessione poi, con l’aiuto di una pinza da elettricista o un gancio di ferro, tirate via la molla ed estraete la spazzola tirando delicatamente il lo.

• Controllate che il portaspazzola e la spazzola non presentino difetti che ne impediscano, o potrebbero impedirne, il libero movimento.

• Rimuovete la copertura di protezione del solenoide e poi la copertura di protezione delle spazzole.

• Pulite le spazzole (1), i portaspazzole (2) ed il commutatore (3). (Soate via la polvere derivante dall’usura delle spazzole.)

20 020901.01

• Misurate la lunghezza delle spazzole.

Tutte le spazzole vanno sostituite se anche solo una spazzola si è accorciata tanto che la molla non riesce più a spingerla a contatto con il commutatore!

Sostituite le spazzole prima che non facciano più bene contatto.

La lunghezza minima delle spazzole è di:

- 14 mm per i propulsori da 25 kgf a 75 kgf e

- 16 mm per i propulsori superiori a 95 kgf.

Per i codici dei set di spazzole al carbonio si rimanda a pagina 44 “Pezzi di Ricambio”, in alternativa consultate la pagina relativa ai “Ricambi” nel manuale del vostro propulsore di prua.

• Vericate che il commutatore non presenti difetti.

vetus® Maintenance and Warranty Manual for Thrusters

L min.

2.3 Terminale e anodo di zinco

Lubricazione

Il terminale del propulsore di prua è soggetto a lubricazione a lunga durata. Per questo non è necessario sostituire l’olio.

2.4 Controllo della Protezione Catodica

ITALIANO

Il terminale del propulsore (la scatola del cambio posta sotto il livello dell’acqua) è dotato di un anodo di zinco. Questo anodo di zinco si consuma (viene sacricato) per elettrolisi al ne di evitare la corrosione del terminale in bronzo e dell’asse dell’elica. La velocità a cui l’anodo di zinco si consuma dipende dalla temperatura e dal tipo di acqua (salata o dolce) e dalle correnti vaganti nell’acqua intorno all’imbarcazione, deri-

vanti da altre imbarcazioni o da una cattiva messa a terra nel sistema elettrico della banchina.

La corrosione dell’anodo di zinco può essere causata anche da un cortocircuito in uno dei componenti del propulsore.

L’anodo di zinco deve essere controllato e/o sostituito almeno una volta all’anno.

Sostituite l’anodo di zinco se si riduce a

2.5 Sostituzione dell’anodo di zinco

Propulsori di prua con diametro del tubo ø 110 mm, ø 125 mm, ø 150 mm e ø 185 mm

• Smontate il propulsore.

• Svitate le viti dall’anodo di zinco e rimuovete l’anodo di zinco.

• Installare il nuovo anodo di zinco, dopo aver applicato un sigillante per raccordi lettati (Loctite®).

• Pulite l’asse dell’elica, ingrassatelo con “grasso per ingranaggi fuoribordo” *) e rimontate l’elica sull’asse.

*) Un grasso indicato è il VETUS “Shipping Grease”, Codice: VSG.

Per i codici degli anodi di zinco (con relative viti) si rimanda a pagina 44, 45 “Pezzi di Ricambio”, in alternativa consultate la pagina relativa ai “Ricambi” nel manuale del vostro propulsore di prua.

ø 110

2.5

Outboard Gear

M4 M6

5 - 6 Nm1 Nm

Grease

Loctite® 242

meno della metà della dimensione originale. Nell’acqua limpida è possibile vericare l’a-

nodo di zinco durante la stagione di navigazione.

avvertenza

Assicuratevi di avere tolto corrente al propulsore!

M5 M6

2 Nm

ø 125, ø 150

2 Nm

PH2

ø 185

Propulsori di prua con diametro del tubo ø 250 mm e 300 mm

• Rimuovete il bullone di ssaggio (1) e l’anodo di zinco (2).

• Quindi rimuovete nell’ordine il dado, la rondella e l’elica (3), il perno (4) e l’anello di tenuta V-ring (5).

• Pulite l’asse dell’elica ed ingrassate la superce di scorrimento dell’anello di tenuta V-ring con “grasso per ingranaggi fuoribordo” *).

• Montate un nuovo anello di tenuta V-ring.

• Reinserite il perno nell’asse e rimontate l’elica. *) Un grasso indicato è il VETUS “Shipping Grease”, Codice: VSG.

Per i codici degli anodi di zinco (con relative viti) e degli anelli di tenuta V-ring si rimanda a pagina 44, 45 “Pezzi di Ricambio”, in alternativa consultate la pagina relativa ai “Ricambi” nel manuale del vostro propulsore di prua.

vetus® Maintenance and Warranty Manual for Thrusters

ø 250, ø 300

20 - 25 Nm

M16

24 M65

5 - 6 Nm

2 1

020901.01 21

DANSK

1 Indledning

1.1 Om denne vedligeholdelses- og garantimanual:

Vedligeholdelses- og garantimanualen er et dokument, der informerer dig om den nødvendige vedligeholdelse af din bovpropel, garantien og VETUS-servicenetværket og kan derfor yde et stort bidrag til din sejlglæde!

Denne vedligeholdelses- og garantihåndmanual ledsager installationsinstruktionerne og betjeningsvejledningen.

Før du tager bov- eller hækpropellen i brug, er det vigtigt, at du kender manualernes indhold.

Ejer har ansvaret for at optegnelserne bliver ført ind i denne servicemanual.

Manglende evne til at ajourføre servicemanualen kan ugyldiggøre garantien.

2 Vedligeholdelse

En bovpropel kræver regelmæssig vedligeholdelse. Udfør enhver vedligeholdelsesopgave på det anførte tidspunkt. De angivne tidsintervaller gælder under normale brugsomstændigheder. Hårdere omstændigheder kræver mere vedligeholdelse.

Forsømmelse med hensyn til vedligeholdelse kan medføre driftsforstyrrelser og varig beskadigelse af propellen. Hvis der er tale om utilstrækkelig vedligeholdelse, dækker garantien ikke.

Bemærk

Kobl altid batterikablerne fra (først minuspolen, så jordforbindelseskablet), når der udføres vedligeholdelsesarbejde.

Udfør vedligeholdelsesarbejdet på en sikker måde ved udelukkende at bruge passende værktøj.

Batterier

• Kontrollér batterispændingen mindst hver 2. måned. Batterispændingen må ikke være mindre end:

Nominel spænding 12 Volt 24 Volt

Propellen virker ikke 12,6 Volt 25,2 Volt

Propellen virker

Ved en lav batterispænding bliver batteriet opladt utilstrækkeligt eller batteriet skal udskiftes.

For vedligeholdelse af batterierne henvises der til instruktionerne fra leverandøren af batterierne. VETUS-batterier kræver ingen vedligeholdelse.

BOW Serie 9,5 Volt 19 Volt

BOW PRO Serie 10,5 Volt 21 Volt

Tilslutninger

• Kontrollér alle elektriske forbindelser mellem batteriet/batterierne og bovpropellen, samt tilslutningerne til motorens relæ 2 eller 3 uger efter ibrugtagning af bovpropellen (efter den første installering) og derefter mindst hver 3. måned.

På grund af de høje strømme, som opstår ved elektriske bovpropeller, udvikles der megen varme på steder, hvor der er høj elektrisk modstand.

De mest almindelige steder, hvor der opstår høj modstand, er rustne, løse eller dårlige tilslutninger i strømkredsene.

Temperatursvingninger og store vibrationer er normale på et skib. Udvidelse og sammentrækning af metalkomponenter på grund af temperatursvingninger og vibrationer kan ofte medføre, at gevindforbindelser løsner sig.

2.1 Vedligeholdelsesskema

2 til 3 uger efter første ibrugtagning 14 dage side

Kontrol af elektriske tilslutninger 22

Hver 2. måned 60 dage side

Batterier 22

Hver 3. måned 90 dage side

Kontrol af elektriske tilslutninger 22

En gang om året 360 dage side

Kulbørster *) 23

Kontrol af katodisk beskyttelse 24

*) - I tilfælde af meget intensiv brug, fx ved lejeskib, skal kulbør-

sterne kontrolleres en gang hver 2. måned.

- Motorerne i BOWPRO-serien af bovpropeller har ikke kulbørster. Det er børsteløse motorer.

2.2 Elektrisk installation

Korrosionsbeskyttelse

Undgå at propelmotoren, relæer, kabler eller andre ledere bliver snavset eller korroderet. Rengør dem, om nødvendigt, og brug et anti-korrosionsmiddel.

Sprøjt aldrig anti-korrosionsmiddel i motorens ventilationsåbninger eller på relæernes kontakter, da dette vil påvirke deres funktion.

fare!

Sådanne tilslutninger kan blive meget varme og muligvis medføre en meget farlig situation.

For at undgå denne potentielle fare, er det vigtigt, at alle tilslutninger til strømkredsen kontrolleres og vedligeholdes regelmæssigt.

• Brug kun passende værktøjer for at kontrollere, at alle bolte og/ eller møtrikker er forsvarligt fastspændt. Undgå at møtrikken og bolten drejer sig ved tilslutningen af batterikablerne til motorerne. Derfor bør du altid bruge en ekstra skruenøgle ved fastspænding af disse tilslutninger. Hvis dette ikke gøres, kan en tilslutningsbolt blive drejet ud af relæerne eller motoren, som begge er vanskelige eller umulige at reparere.

BemærkninG

Tilspændingsmomenterne for bolte, der er vist i tabellerne, må ikke overskrides.

De angivne tilspændingsmomenter gælder kun for bovpropellens elektriske tilslutninger.

• Løsn korroderede tilslutninger, og rengør og smør dem med fedt. Omhyggelig og sparsom brug af isolerende fedt eller gevindsikringer er nyttige ved opretholdelse af velfungerende gevindtilslutninger.

22 020901.01

vetus® Maintenance and Warranty Manual for Thrusters

BOW../STE.. BOWPRO

DANSK

Hovedafbryder

Sikring

Propeller i BOW-serien / propeller i STE-serien

M8 13 6 8 - 9,5 Nm

M10

17 8 9 - 11 Nm

Propeller i BOWPRO-serien

M10

Børster

Bemærk

Motorerne i BOW-serien af bovpropeller og STE-serien af bovpropeller indeholder kulbørster.

Motorerne i BOWPRO-serien af bovpropeller er børsteløse motorer. Disse motorer har IKKE kulbørster.

• Kontrollér kulbørsterne for slitage - ved normal brug en gang om året - ved meget intensiv brug af bovpropellen, f.eks. ved lejeskib, en gang hver 2. måned.

El-motoren har re kulbørster eller re par kulbørster for at overføre strømmen til motorens roterende del, ankeret.

Disse kulbørster er ederbelastede og udsat for slitage, fordi de hviler på kommutatoren. (En kommutator består af en cylinder, der er sammensat af ere lameller af hårdt kobber på motorens drejelige del.)

Hastigheden på kulbørsternes slitage varierer fra den ene motor til den anden, og påvirkes selvfølgelig af, hvor meget propellen bliver brugt.

Forkert brug kan få kommutatoren til at blive overophedet og slå sig, hvilket vil medføre skade på motoren.

M8 13 6 8 - 9,5 Nm

17 8 14 - 16 Nm

• Kontrollér, om kulbørsterne nemt glider i kulbørsteholderne og har god kontakt med kommutatoren.

Træk låseederen delvist tilbage ved hjælp af en spidstang.

Grib tilslutningstråden på hver kulbørste, og træk forsigtigt kulbørsten 5 til 6 mm tilbage. Lad derefter ederen trykke på kulbørstens hoved og slip den igen. Børsten bør glide nemt i kulbørsteholderen og kun stoppe, når den igen kommer i kontakt med kommutatoren.

For at kunne erne kulbørsterne fra kulbørsteholderne, skal tilslutningstrådene på kulbørsterne løsnes først. Derefter trækkes ederen væk ved hjælp af spidstangen eller en trådkrog, og kulbørsten tages ud ved forsigtigt at trække på kulbørstens tilslutningstråd.

• Kontrollér kulbørsteholderen og kulbørsten for uregelmæssigheder, som kan forhindre kulbørstens frie bevægelse i holderen.

• Fjern først beskyttelseshætten fra relæet og derefter beskyttelseshætten fra kulbørsterne

• Rengør kulbørsterne (1), børsteholderne (2) og kommutatoren (3). (Fjern støv, som har løsnet sig fra kulbørsterne, ved at blæse det væk.)

vetus® Maintenance and Warranty Manual for Thrusters

• Kontrollér kulbørsternes længde

Alle kulbørster skal udskiftes, selv hvis kun én af kulbørsterne er slidt så meget, at ederen ikke længere trykker den ned, så den har god kontakt med kommutatoren!

Vent ikke med at udskifte dem, før kulbørsterne ikke længere har god kontakt.

Børsternes minimumslængde er:

- 14 mm for propeller 25 kgf til 75 kgf og

- 16 mm for propeller 95 kgf og større.

Se side 44 “Udskiftningsdele” for delnummeret for et sæt reservekulbørster” eller se siden “Reservedele” i manualen til din bovpropeller.

• Kontrollér kommutatoren for skader.

L min.

020901.01 23

DANSK

2.3 Endestykke og zinkanode

Smøring

Bovpropellens endestykke er forsynet med et smøremiddel, som er tilstrækkelig til en længere periode. Derfor er olieskift ikke nødvendigt.

2.4 Kontrol af den katodiske beskyttelse

På propellens endestykke (gearkassen under vand i propellens tunnelrør) er en zinkanode installeret. Denne zinkanode vil korrodere (blive nedbrudt) efterhånden på grund af elektrolyse for at forhindre korrosion af endestykket i bronze og propelakslen. Den hastighed, som zinkanoden korroderer med, afhænger af temperaturen og vandtypen (salt- eller ferskvand) og vagabonderende

2.5 Udskiftning af zinkanoden

Bovpropeller med tunneldiameter ø 110 mm, ø 125 mm, ø 150 mm og ø 185 mm

• Tag propellen af.

• Fjern skruerne fra zinkanoden, og ern zinkanoden.

• Montér den nye zinkanode efter at du har påført en gevindsikring (Loctite®).

• Rengør propellerakslen, smør den med “fedt til udenbordsmotorer” *), og montér propellen igen på akslen.

*) Et velegnet fedt er VETUS “Shipping Grease”,

delnummer: VSG.

Se side 44, 45 “Udskiftningsdele” for delnummeret for en reserve zinkanode (inkl. monteringsskruer) eller se siden “Reservedele” i manualen til din bovpropeller.

strømme i vandet rundt omkring skibet fra enten andre fartøjer eller en defekt jordforbindelse i strømsystemer fra land.

Korrosion af zinkanoden kan også skyldes en kortslutning i nogen del af bovpropelmekanismen.

Zinkanoden bør efterses og/eller udskiftes mindst én gang om året.

Udskift zinkanoden, hvis den er mindre end

M4 M6

2.5

5 - 6 Nm1 Nm

ø 110

Outboard Gear

Grease

halvdelen af dens oprindelige størrelse. Zinkanoden kan også kontrolleres i klart

vand i sejlsæsonen.

aDvarseL

Sørg for at afbryde strømmen til propellen!

M5 M6

2 Nm

ø 125, ø 150

2 Nm

PH2

Bovpropeller med tunneldiameter ø 250 mm og 300 mm

• Fjern monteringsbolten (1) og zinkanoden (2).

• Fjern derefter møtrikken, ringen og propellen (3), kilen (4) og V-ringen (5) i den angivne rækkefølge.

• Rengør propellerakslen, og smør V-ringens løbeade med “fedt til udenbordsmotorer” *).

• Anbring en ny V-ring.

• Sæt kilen tilbage på akslen, og montér propellen igen. *) Et velegnet fedt er VETUS “Shipping Grease”, delnummer: VSG.

Se side 44, 45 “Udskiftningsdele” for delnummeret for en reserve zinkanode (inkl. monteringsbolt) og for en V-ring eller se siden “Reservedele” i manualen til din bovpropeller.

24 020901.01

Loctite® 242

ø 250, ø 300

ø 185

M16

vetus® Maintenance and Warranty Manual for Thrusters

24 M65

20 - 25 Nm

5 - 6 Nm

2 1

SVENSKA

1 Inledning

1.1 Om denna Service- och garantihandbok:

Service- och garantihandboken är ett dokument som innehåller information om nödvändigt underhåll av propellerenheten, garantivillkor och VETUS servicenät och den bidrar alltså till dina upplevelser på sjön!

Service- och garantihandboken kompletterar Installations- och driftshandböckerna.

Innan du använder bog- eller akterpropellern för första gången är det viktigt att studera innehållet i dessa handböcker.

Det är ägarens ansvar att uppdatera informationen i denna Servicehandbok.

Om ägaren inte fyller i serviceprotokollet noggrant upphör garantin att gälla.

2 Underhåll

Bogpropellern kräver regelbundet underhåll. Utför varje åtgärd vid de tidsintervall som anges. De intervall som anges gäller vid normala driftsförhållanden. Enheten ska servas oftare om den används vid krävande förhållanden.

Om underhållet inte utförs kan det leda till funktionsfel och materiella skador på propellerenheten. Om underhållet har försakats förfaller garantin.

oBservera

Lossa kablarna på batteriterminalerna (först nollan, jord) innan du utför underhållsarbeten.

Underhållsprocedurerna ska utföras på ett säkert sätt med hjälp av lämpliga verktyg.

2.1 Underhållsschema

2 till 3 veckor efter första användningstillfället

Kontrollera elektriska anslutningar 25

Varannan månad 60 dagar sida

Batterier 25

Var tredje månad 90 dagar sida

Kontrollera elektriska anslutningar 25

En gång om året 360 dagar sida

Borstar *) 26

Kontrollera katodskydd 27

*) - Vid mycket intensiv användning, vilket exempelvis kan vara fal-

let för hyrbåtar, ska borstarna bytas ut varannan månad.

- Motorerna i BOWPRO-seriens bogpropellrar har inga kolborstar, de är borstlösa motorer.

2.2 Elektrisk installation

Korrosionsskydd

Låt inte propellerenhetens motor, solenoider, kablar eller andra ledare bli smutsiga eller rostiga. Rengör om så krävs och använd rostskyddsmedel.

Spreja aldrig rostskyddsmedel i motorns ventilationsöppningar eller på kontakterna till magnetbrytarna, detta kommer att påverka produktens funktioner negativt.

14 dagar sida

Batterier

• Kontrollera spänningen i batterierna minst var 60:e dag. Batterispänningen måste vara minst:

Nominell spänning 12 Volt 24 Volt

Propellern ej i drift 12,6 Volt 25,2 Volt

Propellern i drift

Om batteriet har en lägre spänning, är det inte tillräckligt laddat eller måste batteriet bytas ut.

Följ tillverkarens instruktioner för underhåll av batterierna. VETUS batterier är underhållsfria.

BOW Serie 9,5 Volt 19 Volt

BOW PRO Serie 10,5 Volt 21 Volt

Anslutningar

• En fullständig kontroll av alla elektriska anslutningar mellan

batteriet/batterierna och bogpropellern och anslutningarna på motorns solenoid ska ske efter två till tre veckors drift (efter ursprunglig installation) och sedan åtminstone var tredje månad.

Eftersom bogpropellrar förbrukar mycket ström kan det bli mycket varmt på platser där det uppstår högt elektriskt motstånd.

Punkter där det uppstår ett högt motstånd är i regel vid rostiga delar, eller om det är lös eller dålig kontakt i elkretsarna

Temperaturvariationer och höga vibrationsnivåer är vanliga på en båt. Expansion and

Metalldelar expanderar och krymper till följd av temperaturskillnader och vibrationer, och detta kan betyda att skruvfästen lossnar.

fara!

Sådana anslutningar kan bli mycket, mycket varma, vilket kan orsaka mycket farliga situationer.

För att förebygga denna fara måste alla elanslutningar kontrolleras och servas regelbundet.

• Använd lämpliga verktyg för att kontrollera att alla skruvar och/ eller muttrar är ordentligt ådragna. Förhindra att muttrar och skruvar rör sig på batterikablarnas fästen vid motorerna. Det är också anledningen till att du ska använda två nycklar när du drar åt dessa anslutningar. Om du inte gör detta kan en plint lossna ur solenoiden eller motorn, vilket kan vara svårt eller omöjligt att reparera.

oBservera

Överskrid aldrig åtdragningsmomenten för skruvarna som anges i tabellerna.

De åtdragningsmoment som anges gäller endast för bogpropellerns elektriska anslutningar.

• Lossa rostiga anslutningar, rengör dem och smörj dem. Noggrann och sparsam användning av dielektriskt smörjfett eller gänglåsningsmedel kommer att befrämja underhållet av gängfästena.

vetus® Maintenance and Warranty Manual for Thrusters

020901.01 25

SVENSKA

Huvudström-

brytare

Säkring

BOW../STE.. BOWPRO

BOW-seriens /STE-seriens propellerenheter

M8 13 6 8 - 9,5 Nm

M10

17 8 9 - 11 Nm

BOWPRO-seriens propellerenheter

M10

Borstar

oBservera

Motorerna i BOW-seriens bogpropellrar och STE-seriens bogpropellrar har kolborstar.

Bogpropellrarna i BOWPRO-serien har borstlösa motorer. De har INGA kolborstar.

• Kontrollera kolborstarna på slitage en gång om året - vid nor-

mal användning - om bogpropellern används mycket intensivt, vilket exempelvis kan vara fallet för hyrbåtar, ska de bytas ut varannan månad.

Elmotorn har fyra kolborstar eller fyra par kolborstar som leder strömmen till den roterande delen av motorn, det så kallade ankaret.

Dessa borstar är äderbelastade och de slits undan för undan när de ligger an mot kommutatorn. (En kommutator är en cylinder som består av ett antal kontaktsegment i hård koppar som sitter på motorns roterande ankare.)

Hur snabbt borstarna slits är olika från motor till motor, och det beror naturligtvis på hur mycket propellern används.

Felaktig användning kan innebära att kommutatorn blir överhettad och att den deformeras, vilket orsakar skador i motorn.

M8 13 6 8 - 9,5 Nm

17 8 14 - 16 Nm

• Kontrollera att kolborstarna glider lätt i borsthållarna och att de har bra kontakt med kommutatorn.

Använd en spetstång för att dra tillbaka belastningsädern en aning.

Ta tag i ledaren till varje borste och dra borsten bakåt 5 till 6 mm. Låt sedan ädern pressa ned borsten och släpp taget.

Borsten ska glida ned i borsthållaren utan att bromsas och stanna först när den kommer i kontakt med kommutatorn.

För att kunna ta bort borstarna från borsthållarna, koppla först bort borstledarna och lyft ädern åt sidan med en spetstång eller en ståltrådskrok, och ta ut borsten genom att dra försiktigt i borstledningen.

• Kontrollera borsthållaren och kolborsten på ojämnheter som kan bromsa eller begränsa rörelserna.

• Ta bort skyddet från solenoiden och sedan skyddet över borstarna

• Rengör borstarna (1), hållarna (2) och kommutatorn (3). (Blås bort dammet som kommer från borstarna.)

26 020901.01

• Kontrollera kolborstarnas längd

Byt alla kolborstar samtidigt även om det bara är en av kolborstarna som har slitits ned så mycket att ädern inte längre trycker ned den så att den har bra kontakt med kommutator!

Byt kolborstarna innan kontakten försämras.

Borstarnas minimilängd är:

- 14 mm för bogpropellrarna 25 kgf till 75 kgf och

- 16 mm för bogpropellrar 95 kgf och större.

För delnumret till utbytessetet med kolborstar, se sida 44 ”Reservdelar”, eller läs på sidan ”Servicedelar” i bogpropellerns handbok.

• Kontrollera kommunikatorn på skador.

vetus® Maintenance and Warranty Manual for Thrusters

L min.

2.3 Drev och zinkanod

Smörjning

Bogpropellerns drev är långtidsmord. Det är alltså inte nödvändigt att byta oljan.

2.4 Kontrollera katodskydd

SVENSKA

Drevet är försett med en zinkanod (växelhuset under vatten i tunneln). Denna zinkanod kommer att lösas upp (oras) genom elektrolys för att förhindra korrosion på bronsdrevet och propelleraxeln. Hur snabbt zinkanoden löses upp beror på temperaturen och vattenkvaliteten (salt- eller sötvatten) och läckström i vattnet kring båten, antingen från andra båtar eller ett jordfel i eltillförseln

från land. Zinkanoden kan också korrodera till följd av

kortslutning till någon del av bogpropellersystemet.

Zinkanoden ska inspekteras och/eller bytas ut minst en gång om året.

Byt zinkanoden om den har blivit mindre än hälften så stor.

I klart vatten är det också möjligt att kontrol-

2.5 Byte av zinkanoden

Diameter bogpropellrar med tunnel ø 110 mm, ø 125 mm, ø 150 mm och ø 185 mm

• Ta bort propellern.

• Lossa zinkanodens skruvar och ta bort zinkanoden.

• Montera den nya zinkanoden efter applicering av gänglåsningsmedel (Loctite®).

• Rengör propelleraxeln, smörj den med ”smörjfett för utombordsdrev” *) och montera tillbaka propellern på axeln.

*) Ett lämpligt smörjfett är VETUS ”Shipping

Grease”, Delnummer: VSG

För delnumret till zinkanoden (med fästskruvar), se sida 44, 45 ”Reservdelar”, eller läs på sidan ”Servicedelar” i bogpropellerns handbok.

ø 110

2.5

Outboard Gear

M4 M6

5 - 6 Nm1 Nm

Grease

lera zinkanoden under båtsäsongen.

varninG

Bryt strömmen till bogpropellern!

M5 M6

2 Nm

ø 125, ø 150

2 Nm

PH2

Bogpropellrar med tunneldiameter ø 250 mm och 300 mm

• Avlägsna fästskruv (1) och zinkanoden (2).

• Lossa sedan i tur och ordning muttern, brickan och propellern (3), spårkilen (4) och v-ringen (5).

• Rengör propelleraxeln och smörj v-ringens löpyta med ”smörjfett för utombordsdrev” *).

• Montera en ny v-ring.

• Sätt tillbaka spårkilen på axeln och montera tillbaka propellern. *) Ett lämpligt smörjfett är VETUS ”Shipping Grease”, delnummer:

VSG

För delnumret till zinkanoden (med fästskruv) och för en v-ring, se sida

44, 45 ”Reservdelar”, eller läs på sidan ”Servicedelar” i bogpropel-

lerns handbok.

vetus® Maintenance and Warranty Manual for Thrusters

Loctite® 242

ø 250, ø 300

ø 185

M16

24 M65

20 - 25 Nm

5 - 6 Nm

2 1

020901.01 27

NORSK

1 Introduksjon

1.1 Om denne vedlikeholds- og garantihåndboken

Vedlikeholds- og garantihåndboken er et dokument som gir deg informasjon om nødvendig vedlikehold av baugpropellen din, garanti og VETUS’ servicenettverk, og kan derfor være et viktig bidrag til din båtglede!

Denne vedlikeholds- og garantihåndboken følger Installasjons- og Driftshåndbøkene.

Før du betjener baug- eller akterpropellen din for første gang, er det viktig at du studerer innholdet i disse håndbøkene.

Det er eierens ansvar å holde registreringene i denne Servicehåndboken oppdaterte.

Hvis det ikke føres et korrekt serviceregister kan garantien bortfalle.

2 Vedlikehold

En baugpropell krever jevnlig vedlikehold. Utfør alle handlinger ved det angitte tidsintervallet. Intervallene som er oppgitt gjelder normale driftsbetingelser. Utfør vedlikehold oftere på enheten ved røe forhold.

Hvis ikke slikt vedlikehold utføres kan det føre til feil og permanent skade på baugpropellen. Det kan ikke fremsettes noen garantikrav hvis vedlikehold ikke er blitt utført.

merknaDer

Koble kablene fra batteriterminalene (først negativ, jording) før du utfører vedlikeholdsarbeidet.

Utfør vedlikeholdsprosedyrene på en trygg måte ved å kun bruke egnede verktøy.

Batterier

• Kontroller spenningen til batteriene dine minimum hver 60. dag. Batterispenningen må ikke være mindre enn:

Nominell spenning 12 Volt 24 Volt

Baugpropell ikke i drift 12,6 Volt 25,2 Volt

Baugpropell i drift

Hvis batterispenningen er lavere, er ikke batteriet tilstrekkelig ladet eller batteriet må byttes.

Produsentens instruksjoner må følges ved vedlikehold av batteriene. VETUS-batterier er vedlikeholdsfrie.

BOW Serie 9,5 Volt 19 Volt

BOW PRO Serie 10,5 Volt 21 Volt

Koblinger

• Det må gjennomføres en fullstendig kontroll av alle elektriske koblinger mellom batteriet/batteriene og baugpropellen og koblingene på motorsolenoiden etter 2 eller 3 ukers drift av baugpropellen (etter første installasjon), og deretter minst én gang hver 3. måned.

Siden det vil oppstå høy strøm ved bruk av elektriske baugpropeller vil det dannes mye varme på steder der høy elektrisk motstand oppstår.

De vanligste punktene med høy motstand er korroderte, løse og dårlige koblinger i strømkretsene.

Temperatursvingninger og høyt vibrasjonsnivå er normale forhold i en båt. Ekspansjon og sammentrekking av metallkomponenter som skyldes temperatursvingninger og vibrasjoner fører ofte til at gjengede koblinger etterhvert løsner.

2.1 Vedlikeholdsprogram

2 til 3 uker etter første gangs drift 14 dager side

Kontroll av elektriske koblinger 28

Hver 2. måned 60 dager side

Batterier 28

Hver 3. måned 90 dager side

Kontroll av elektriske koblinger 28

En gang hvert år 360 dager side

Børster *) 29

Kontroll av katodebeskyttelse 30

*) - Ved meget intensiv bruk slik som i utleiefartøyer er det påkrevd

å sjekke børstene én gang hver 2. måned.

- Motorene til BOWPRO-serien med baugpropeller har ikke karbonbørster. De er børsteløse motorer.

2.2 Elektrisk installasjon

Korrosjonsbeskyttelse

Ikke la baugpropellmotoren, solenoidene, kablene eller andre ledere bli skitne eller korroderte. Rengjør ved behov og bruk et antikorrosjonsmiddel.

Spray aldri et antikorrosjonsmiddel inn i motorens ventilasjonsåpninger eller på solenoidbryternes kontakter. Dette vil påvirke deres funksjon.

fare!

Slike koblinger kan bli meget varme, og føre til meget farlige forhold.

For å unngå denne potensielle faren er det essensielt at alle strømkretskoblinger kontrolleres og vedlikeholdes jevnlig.

• Bruk kun egnede verktøy for å kontrollere at hver bolt og/eller mutter er sikkert strammet til. Forhindre at mutteren og bolten kan rotere der batterikablene er koblet til motorene. Dette er også grunnen til at du alltid skal bruke to skiftnøkler når du strammer til disse koblingene. Hvis ikke dette gjøres kan det føre til at en av batteriterminalene kan vris ut av solenoidene eller motoren. Begge deler er vanskelig eller umulig å reparere.

merk

Det oppgitte tilstrammingsmomentet for boltene som er oppgitt i tabellene må aldri overskrides.

De spesiserte tilstrammingsmomentene gjelder kun for de elektriske koblingene i baugpropellen.

• Løsne korroderte koblinger, rengjør dem og smør dem. Forsiktig og nøysom bruk av dielektriske smørefett eller gjengelåsingsforbindelser vil være til hjelp for å opprettholde gode gjengekoblinger.

28 020901.01

vetus® Maintenance and Warranty Manual for Thrusters

BOW../STE.. BOWPRO

NORSK

Hovedbryter

Sikring

Baugpropell i BOW-serien / Akterpropeller i STE-serien

M8 13 6 8 - 9,5 Nm

M10

17 8 9 - 11 Nm

Baugpropeller i BOWPRO-serien

M8 13 6 8 - 9,5 Nm

M10

Børster

merk

Motorene til baugpropeller i BOW-serien og akterpropeller i STE-serien har karbonbørster.

Motorene til baugpropeller i BOWPRO-serien er børsteløse motorer. Disse har INGEN karbonbørster.

• Kontroller karbonbørstene for slitasje - én gang per år ved nor-

mal bruk - ved meget intensiv bruk av baugpropellen, f.eks. på utleiefartøy, én gang annenhver måned.

Den elektriske motoren har re karbonbørster eller re par karbonbørster for overføring av strøm til motorens roterende del. Denne kalles rotoren.

Disse børstene er ærbelastede og slites ned etter hvert som de ligger inntil kommutatoren. (En kommutator består av en sylinder som er satt sammen av ere kontaktsegmenter av hard kobber på motorens roterende rotor.)

Hvor raskt børstene slites varierer fra én motor til en annen, og påvirkes selvfølgelig av hvor mye baugpropellen brukes.

Uriktig bruk kan føre til at kommutatoren overopphetes og slår seg, noe som vil skade motoren.

17 8 14 - 16 Nm

• Kontroller at karbonbørstene glir lett i børsteholderne og at de er i god kontakt med kommutatoren.

Bruk en spiss nebbtang til å trekke holdeæren delvis tilbake.

Ta tak i koblingsledningen til hver børste og trekk børsten forsiktig 5 til 6 mm tilbake, la deretter æren trykke ned på børstehodet og slipp.

Børsten bør nå gli lett ned i børsteholderen og først stanse når den kommer i kontakt med kommutatoren.

For å kunne erne børstene fra børsteholderne kobles først børsteledningene fra ved bruk av en tynn nebbtang eller vaierkrok. Trekk æren vekk, og ern børsten med et lett trekk i børsteledningen.

• Kontroller børsteholderen og karbonbørsten og se etter unormale ting som kan forhindre fri bevegelse.

• Fjern det beskyttende dekselet fra solenoiden og deretter børstenes beskyttelsesdeksel.

• Rengjør børstene (1), holderne (2) og kommutatoren (3). (Blås bort støvet som kommer fra børstene.)

vetus® Maintenance and Warranty Manual for Thrusters

• Kontroller karbonbørstenes lengde.

Selv hvis bare én av karbonbørstene er blitt så kort at æren ikke lenger kan skyve den ned så den oppnår god kontakt med kommutatoren, må alle karbonbørstene byttes ut!

Bytt karbonbørstene før de ikke lenger har god kontakt.

Børstenes minimumslengde er:

- 14 mm for baugpropeller fra 25 kgf til 75 kgf og

- 16 mm for baugpropeller fra 95 kgf og større.

For delenummer for utskiftingssett med karbonbørster, se side 44 «Reservedeler», eller konsulter «Servicedeler»-siden i baugpropellhåndboken din.

• Kontroller kommutatoren for skader.

L min.

020901.01 29

NORSK

2.3 Endestykke og sinkanode

Smøring

Baugpropellens endestykke har langtidssmøring. Det er derfor ikke nødvendig å bytte olje.

2.4 Kontroll av katodebeskyttelse

Det er montert en sinkanode på baugpropellens endestykke (girkassen under vann i baugpropellrøret). Denne sinkanoden vil løses opp (ofres) ved elektrolyse for å forebygge korrosjon av bronseendestykket og propellskaftet. Hastigheten som sinkanoden løses opp i er avhengig av temperaturen og vanntypen (saltvann eller ferskvann) og lekkstrøm i vannet rundt båten enten fra andre fartøyer eller en defekt jording i fast-

landsstrømsystemet. Sinkanodekorrosjon kan også være resulta-

tet av en kortslutning til hvilken som helst del av baugpropellmekanismen.

Sinkanoden skal inspiseres og/eller byttes ut minst én gang per år.

Bytt ut sinkanoden hvis den er mindre enn halvparten av den opprinnelig størrelse.

2.5 Skifte av sinkanode

Baugpropeller med rørdiameter ø 110 mm, ø 125 mm, ø 150 mm og ø 185 mm

• Fjern propellen.

• Fjern skruene fra sinkanoden og ern sinkanoden.

• Monter den nye sinkanoden, monter den nye sinkanoden etter påføring av gjengefestemiddel (Loctite®).

• Rengjør propellakslingen, smør den med «utenbordsgirsmørefett» *) og monter propellen på skaftet igjen.

*) Et egnet fett er VETUS «Shipping Grease»,

delenummer: VSG.

For delenummer for en utskiftingssinkanode (leveres med monteringsskruer), se side 44, 45 «Reservedeler», eller konsulter «Servicedeler»siden i baugpropellhåndboken din.

ø 110

2.5

Outboard Gear

M4 M6

5 - 6 Nm1 Nm

Grease

Loctite® 242

I klart vann er det også mulig å kontrollere sinkanoden i seilingssesongen.

aDvarseL

Pass på at du kobler fra strømmen til baugpropellen!

M5 M6

2 Nm

ø 125, ø 150

2 Nm

PH2

ø 185

Baugpropeller med rørdiameter ø 250 mm og 300 mm

• Fjern monteringsbolten (1) og sinkanoden (2).

• Fjern deretter følgende i denne rekkefølgen: mutter, skive og propell (3), kilen (4) og V-ringen (5).

• Rengjør propellakslingen og smør overaten til V-ringen med «utenbordsgirsmørefett» *).

• Sett på plass en ny V-ring.

• Sett kilen på akslingen igjen og sett sammen propellen igjen. *) Et egnet fett er VETUS «Shipping Grease», delenummer: VSG.

For delenummer for en utskiftingssinkanode (leveres med monteringsbolt) og for en V-ring, se side 44, 45 «Reservedeler», eller konsulter «Servicedeler»-siden i baugpropellhåndboken din.

30 020901.01

ø 250, ø 300

vetus® Maintenance and Warranty Manual for Thrusters

20 - 25 Nm

M16

24 M65

5 - 6 Nm

2 1

SUOMEKSI

1 Johdanto

1.1 Tietoa tästä huolto- ja takuuoppaasta:

Huolto- ja takuuopas on asiakirja, jossa kerrotaan potkurin tarpeellisesta huollosta, takuusta ja VETUSin palveluverkosta, joten sillä voi olla huomattava merkitys veneilyiloosi!

Huolto- ja takuuopas on osa asennus- ja käyttöoppaita. On tärkeää, että tutustut näiden käyttöoppaiden sisältöön, ennen

kuin käytät keula- tai peräpotkuria ensimmäistä kertaa.

Tämän huolto-oppaan merkintöjen pitäminen ajan tasalla on omistajan vastuulla.

Asianmukaisen huoltopäiväkirjan pitämisen laiminlyönti voi aiheuttaa takuun raukeamisen.

2 Huolto

Keulapotkuri vaatii jonkin verran säännöllistä huoltoa. Suorita kukin toimenpide noudattaen annettua huoltoväliä. Ilmoitetut huoltovälit koskevat normaaleja käyttöolosuhteita. Huolla laitetta useammin vaativissa olosuhteissa.

Jos huoltoa ei tehdä, tuloksena voi olla potkurin vioittuminen ja pysyvät vahingot. Takuuseen ei voida vedota, jos huolto on laiminlyöty.

Irrota kaapelit akun liittimistä (ensin negatiivinen, maatto), ennen kuin aloitat huoltotyöt.

Tee huoltotyöt turvallisesti käyttäen vain asianmukaisia työkaluja.

2.1 Huoltoaikataulu

2-3 viikkoa ensimmäisen käytön jälkeen

Sähköliitäntöjen tarkistus 31

Joka toinen kuukausi 60 päivää sivu

Akut 31

Joka kolmas kuukausi 90 päivää sivu

Sähköliitäntöjen tarkistus 31

Kerran vuodessa 360 päivää sivu

Harjat *) 32

huomautus

14 päivää sivu

Akut

• Tarkista akkujen jännite vähintään 2 kk:n välein. Akun jännite ei saa olla alle:

Nimellisjännite 12 volttia 24 volttia

Potkuri ei käynnissä 12,6 volttia25,2 volttia

Potkuri käynnissä

Jos akun jännite on pienempi, siinä ei ole riittävää varausta tai se on vaihdettava.

On noudatettava valmistajan ohjeita akkujen huollosta. VETUS-akkuja ei tarvitse huoltaa.

BOW Serie 9,5 volttia 19 volttia

BOW PRO Serie 10,5 volttia 21 volttia

Liitännät

• Akun/akkujen ja keulapotkurin ja moottorin solenoidin väliset

sähköliitännät on tarkistettava huolellisesti, kun keulapotkuria on käytetty 2 tai 3 viikkoa (ensimmäisen asennuksen jälkeen) ja sen jälkeen vähintään kolmen kuukauden välein.

Koska sähkökäyttöiset keulapotkurit saavat aikaan suurvirtaa, paikoissa joissa esiintyy suuri sähköinen vastus, syntyy paljon lämpöä.

Yleisimmät paikat, joissa vastus on suuri, ovat virtapiirien syöpyneet, irtonaiset ja huonot liitännät.

Lämpötilan vaihtelut ja kova tärinä ovat normaaleja olosuhteita veneessä. Metalliosien laajeneminen ja supistuminen lämpötilojen vaihtelun ja tärinän vuoksi aiheuttaa säännöllisesti kierreliitäntöjen löystymisen.

vaara!

Tällaiset liitännät voivat tulla erittäin kuumiksi, mistä voi aiheutua erittäin vaarallinen tilanne.

Jotta vältettäisiin tämä mahdollinen vaara, on erittäin tärkeää, että kaikki virtapiirien liitännät tarkastetaan ja huolletaan säännöllisesti.

• Käytä vain asianmukaisia työkaluja tarkistamaan kaikkien pulttien ja/tai mutterien asianmukainen kireys. Vältä mutterien ja pulttien kääntyminen moottoreihin johtavien akkukaapelien liitännöissä. Siksi on myös aina käytettävä kahta ruuvinväännintä kiristettäessä nämä liitännät. Jos näin ei tehdä, seurauksena voi olla liitäntäpultin työntyminen ulos solenoidista tai moottorista, joita kumpaakin on vaikea tai mahdoton korjata.

Katodisen suojauksen tarkistus 33

*) - Jos alukset ovat intensiivisessä käytössä, kuten vuokra-aluksi-

na, harjat on tarkastettava joka toinen kuukausi.

- BOWPRO-sarjan keulapotkurien moottoreissa ei ole hiiliharjoja, vaan moottorit ovat harjattomia.

2.2 Sähköasennus

Korroosiosuojaus

Älä anna potkurin moottorin, solenoidien, kaapelien ja muiden johtimien tulla likaisiksi tai syöpyä. Puhdista ne tarvittaessa ja käytä korroosionestoainetta.

Älä suihkuta korroosionestoainetta koskaan moottorin tuuletusaukkoihin tai solenoidikytkimien koskettimiin, koska se vaikuttaa haitallisesti niiden toimintaan.

vetus® Maintenance and Warranty Manual for Thrusters

huomautus

Älä koskaan ylitä taulukossa annettua pulttien kiristysmomenttia.

Annetut kiristysmomentit koskevat vain keulapotkurin sähköliitäntöjä.

• Irrota syöpyneet liitännät, puhdista ja rasvaa ne. Eristävien rasvojen tai kierteiden suoja-aineiden huolellinen ja säästeliäs käyttö auttaa pitämään yllä hyvät kierreliitännät.

020901.01 31

SUOMEKSI

Päävirtakytkin

Sulake

BOW../STE.. BOWPRO

BOW-sarjan potkurit / STE-sarjan potkurit

M8 13 6 8 - 9,5 Nm

M10

17 8 9 - 11 Nm

M10

Harjat

huomautus

BOW-sarjan ja STE-sarjan keulapotkurien moottoreissa on hiiliharjat.

BOWPRO-sarjan keulapotkurien moottorit ovat harjattomia. Niissä EI ole hiiliharjoja.

• Tarkista hiiliharjat kulumien varalta - normaalissa käytössä kerran vuodessa - jos keulapotkuria käytetään erittäin intensiivisesti, esim. vuokra-aluksissa, kahden kuukauden välein.

Sähkömoottorissa on neljä hiiliharjaa tai neljä hiiliharjaparia, jotka syöttävät virtaa moottorin pyörivään osaan, eli ankkuriin.

Näissä harjoissa on jouset ja ne kuluvat, kun ne tulevat kommutaattoria vasten. (Kommutaattori koostuu sylinteristä, jossa on useita kovia kuparilamelleja moottorin pyörivässä ankkurissa).

Harjojen kulumisaste vaihtelee moottorista toiseen ja siihen vaikuttaa tietenkin potkurin käyttöaste.

Vääränlainen käyttö voi aiheuttaa kommutaattorin ylikuumenemisen ja vääntymisen, mikä vahingoittaa moottoria.

BOWPRO-potkurisarja

M8 13 6 8 - 9,5 Nm

17 8 14 - 16 Nm

• Tarkista, menevätkö hiiliharjat helposti pidikkeisiin ja koskettavatko ne kommutaattoria hyvin.

Käytä neulapihtejä vetämään pidätysjousi osittain takaisin.

Tartu kunkin harjan johtimeen ja vedä harjaa varovasti takaisin 5-6 mm ja anna sitten jousen painaa harjan pää alas ja päästä irti.

Harjan pitäisi mennä pidikkeeseen vaivatta ja pysähtyä vasta, kun se koskettaa kommutaattoria.

Jotta voit poistaa harjat pidikkeistä, kytke harjan johtimet irti ja käytä sitten neulapihtejä tai rautalankakoukkua vetämään jousi ulos ja irrota harja vetämällä varovasti harjan johtimesta.

• Tarkista harjan pidike ja harja sellaisten vaurioiden varalta, jotka voisivat estää vapaan liikkeen.

• Poista solenoidin suojakansi ja sitten harjojen suojakansi

• Puhdista harjat (1), pidikkeet (2) ja kommutaattori (3). (Puhalla harjoista tuleva pöly pois.)

32 020901.01

• Tarkista hiiliharjojen pituus

Jos yksikin harja on lyhentynyt niin paljon, että jousi ei enää työnnä sitä alas eikä se enää kosketa kommutaattoria, kaikki harjat on vaihdettava!

Älä odota siihen asti, että harjat eivät enää kosketa kommutaattoria.

Harjojen vähimmäispituus on:

- 14 mm 25-75 kgf:n potkureille ja

- 16 mm potkureille alkaen 95 kgf.

Hiiliharjojen varaosien numerot löytävät sivulta 44, kohdasta ”Va-

raosat” tai keulapotkurin käyttöoppaan osasta ”Huolto-osat”.

• Tarkista, onko kommutaattorissa vaurioita.

vetus® Maintenance and Warranty Manual for Thrusters

L min.

2.3 Peräkappale ja sinkkianodi

Voitelu

Keulapotkurin peräkappale on kestovoideltu. Siksi öljynvaihto ei ole tarpeen.

2.4 Katodisen suojauksen tarkistus

SUOMEKSI

Potkurin peräkappaleeseen (vedenalainen hammaspyörästö potkurin putkessa) on asennettu sinkkianodi. Sinkkianodi liukenee elektrolyysin vaikutuksesta, jotta estettäisiin pronssisen peräkappaleen ja potkurin akselin korroosio. Nopeus jolla sinkkianodi liukenee riippuu veden lämpötilasta ja tyypistä (suolainen tai makea) ja veneen ympärillä olevista hajavirroista, jotka aiheutuvat muis-

2.5 Sinkkianodin vaihtaminen

Keulapotkurit joiden putken läpimitta on ø 110 mm, ø 125 mm, ø 150 mm and ø 185 mm

• Ota potkuri irti.

• Irrota sinkkianodin ruuvit ja sinkkianodi.

• Asenna uusi sinkkianodi, kun olet voidellut sen kierteiden suoja-aineella (Loctite®).

• Puhdista potkurin akseli, rasvaa se ulkolaitavaihteiden rasvalla*) ja kokoa potkuri ja akseli.

*) Sopiva rasva on VETUS ”Shipping Grease”, osanumero: VSG.

ta aluksista tai viallisista maattoliitännöistä. Sinkkianodin korroosio voi myös aiheuttaa

oikosulun potkurimekanismin jollekin osalle.

Sinkkianodi on tarkastettava ja/tai vaihdettava vähintään kerran vuodessa.

Vaihda sinkkianodi, jos se on kooltaan alle puolet alkuperäisestä.

Kirkkaassa vedessä on myös mahdollista tar-

M4 M6

2.5

5 - 6 Nm1 Nm

ø 110

kastaa sinkkianodi veneilykauden aikana.

varoitus

Varmista, että katkaiset virran potkuriin!

M5 M6

2 Nm

ø 125, ø 150

Sinkkianodin (ja asennusruuvien) varaosanumerot löytyvät sivulta 44, 45, kohdasta ”Varaosat” tai keulapotkurin käyttöoppaan osasta ”Huolto-osat”.

Outboard Gear

Keulapotkurit joiden putken läpimitta on ø 250 mm ja 300 mm

• Irrota kiinnityspultti (1) ja sinkkianodi (2).

• Irrota sitten mutteri, aluslevy ja potkuri (3), kiila (4) ja V-rengas (5).

• Puhdista potkurin akseli ja rasvaa V-renkaan pinta ulkolaitavaihteiden rasvalla*).

• Asenna uusi V-rengas.

• Kiinnitä kiila akseliin ja kokoa potkuri. *) Sopiva rasva on VETUS ”Shipping Grease”, osanumero: VSG.

Sinkkianodin (ja kiinnityspultin) ja V-renkaan varaosanumerot löytyvät sivulta 44, 45, kohdasta ”Varaosat” tai keulapotkurin käyttöoppaan osasta ”Huolto-osat”.

Grease

Loctite® 242

2 Nm

PH2

ø 185

M16

24 M65

20 - 25 Nm

5 - 6 Nm

vetus® Maintenance and Warranty Manual for Thrusters

ø 250, ø 300

2 1

020901.01 33

POLSKI

1 Wstęp

1.1 Informacje o instrukcji konserwacji i gwarancji:

Instrukcja konserwacji oraz gwarancja to dokument mający na celu dostarczenie informacji o konserwacji zakupionego pędnika, gwarancji i sieci serwisów rmy VETUS, co z pewnością będzie mieć znaczący wpływ na przyjemność z żeglugi.

Niniejsza instrukcja konserwacji i gwarancja dostarczana jest wraz z podręcznikami instalacji i eksploatacji.

Przed pierwszym uruchomieniem pędnika dziobowego lub rufowego należy zapoznać się z treścią podręczników.

Prowadzenie aktualnego rejestru w podręczniku serwisowym jest odpowiedzialnością właściciela.

Brak odpowiednich zapisów z czynności serwisowych może spowodować unieważnienie gwarancji.

2 Konserwacja

Pędnik dziobowy wymaga okresowej konserwacji. Każdą czynność należy przeprowadzić we wskazanym czasie. Odstępy czasowe podane są dla normalnych warunków eksploatacji. W przypadku ciężkich warunków eksploatacji należy konserwować jednostkę z większą częstotliwością.

Brak konserwacji może być przyczyną usterek i trwałych uszkodzeń pędnika. Wszelkie roszczenia gwarancyjne nie będą rozpatrywane, jeśli konserwacja nie była prowadzona.

uWaGa

Odłączyć kable od styków akumulatora (najpierw minus, uziemienie) przez przystąpieniem do konserwacji.

Prace konserwacyjne należy wykonać w sposób bezpieczny, jedynie za pomocą odpowiednich narzędzi.

2.1 Program prac konserwacyjnych

2 do 3 tygodni od pierwszego uruchomienia

Sprawdzenie połączeń elektrycznych 34

Co 2 miesiące 60 dni strona

Akumulatory 34

14 dni strona

wentylacyjne silnika lub styki przełączników elektromagnetycznych, gdyż będzie to miało wpływ na ich prawidłową pracę.

Akumulatory

• Sprawdzać napięcie akumulatorów przynajmniej raz na 60 dni. Napięcie akumulatora musi wynosić nie mniej niż:

Napięcie nominalne 12 Volt 24 Volt

Pędnik w spoczynku 12,6 Volt 25,2 Volt

Pędnik uruchomiony

W przypadku niższego napięcia, akumulator jest niedostatecznie naładowany lub należy go wymienić.

W przypadku konserwacji akumulatorów należy przestrzegać zaleceń producenta. Akumulatory VETUS nie wymagają konserwacji.

BOW Serie 9,5 Volt 19 Volt

BOW PRO Serie 10,5 Volt 21 Volt

Złącza

• Po 2 lub 3 tygodniach eksploatacji pędnika dziobowego (od pierwszej instalacji) należy przeprowadzić pełną kontrolę wszystkich połączeń elektrycznych między akumulatorem/akumulatorami i pędnikiem oraz połączeń cewki silnika, a następnie powtarzać kontrolę przynajmniej raz na trzy miesiące.

W miejscach, gdzie występuje wysoka oporność elektryczna, wytwarza się duża ilość ciepła. Jest to spowodowane wysokim natężeniem prądu, które występuje w pędnikach dziobowych.

Najczęstszymi punktami największego oporu są skorodowane, poluzowane i słabe połączenia w obwodach zasilania.

Zmiany temperatury i wysokie poziomy wibracji są warunkami normalnymi na jednostce pływającej. Ekspansja

i kurczenie się metalowych elementów ze względu na zmianę temperatury i wibracje często prowadzą do poluzowania połączeń gwintowanych.

uWaGa!

Połączenia tego typu mogą się mocno nagrzewać, co potencjalnie może stworzyć warunki niebezpieczne.

Aby uniknąć potencjalnego zagrożenia, należy regularnie sprawdzać i konserwować wszystkie połączenia obwodu zasilania.

Co 3 miesiące 90 dni strona

Sprawdzenie połączeń elektrycznych 34

Raz w roku 360 dni strona

Szczotki *) 35

Kontrola ochrony katodowe 36

*) - W przypadku intensywnej eksploatacji, jak w przypadku wy-

najmowanych jednostek pływających, wymagane jest sprawdzenie szczotek co dwa miesiące.

- Silniki pędników dziobowych serii BOWPRO nie są wyposażone w szczotki węglowe, gdyż są silnikami bezszczotkowymi.

2.2 Instalacja elektryczna

Ochrona antykorozyjna

Nie należy dopuścić do zabrudzenia lub skorodowania silnika pędnika, cewek, kabli i innych przewodów. Wyczyścić w razie potrzeby i zastosować środek przeciwkorozyjny.

Nie należy nigdy rozpylać środka przeciwkorozyjnego na otwory

34 020901.01

• Do sprawdzenia, czy każda śruba i nakrętka są dobrze dokręcone, należy użyć wyłącznie odpowiednich narzędzi. Należy zapobiec obracaniu się śruby i nakrętki w miejscu połączeń przewodów akumulatora do silników. Z tego właśnie powodu należy zawsze używać drugiego klucza do dokręcania tych połączeń. Zaniechanie tej czynności może skutkować wykręceniem końcówki biegunowej z cewek lub silnika, co w obu przypadkach jest trudne lub niemożliwe do naprawy.

uWaGa

Nigdy nie stosować wyższego momentu dokręcenia śrub, niż wskazano w tabelach.

Określone momenty dokręcenia dotyczą jedynie połączeń elektrycznych pędnika dziobowego.

• Poluzować skorodowane połączenia, oczyścić i nasmarować. Ostrożne i oszczędne stosowanie smarów dielektrycznych lub związków blokujących gwinty będzie pomocne przy odpowiednim utrzymaniu połączeń gwintowanych.

vetus® Maintenance and Warranty Manual for Thrusters

BOW../STE.. BOWPRO

POLSKI

Przełącznik

główny

Bezpiecznik

Pędniki serii BOW/STE

M8 13 6 8 - 9,5 Nm

M10

17 8 9 - 11 Nm

M8 13 6 8 - 9,5 Nm

M10

Szczotki

uWaGa

Silniki pędników dziobowych serii BOW i STE mają zamontowane szczotki węglowe.

Silniki pędników serii BOWPRO to silniki bezszczotkowe. Nie zawierają szczotek węglowych.

• Szczotki należy sprawdzić pod kątem zużycia raz do roku przy normalnych warunkach eksploatacji - w przypadku intensywnej eksploatacji pędników dziobowych, np. w przypadku wynajmowanych jednostek pływających, czynności należy przeprowadzić raz na dwa miesiące.

Silniki elektryczne wyposażone są w cztery szczotki węglowe lub cztery pary szczotek węglowych, które przenoszą prąd na obrotowe elementy silnika zwane armaturą.

Szczotki te są sprężynowe i zużywają się ze względu na styk z komutatorem. (Komutator składa się z cylindra złożonego z wielu segmentów stykowych z twardej miedzi zamontowanych na obrotowej armaturze silnika.)

Stopień zużywania się szczotek jest różny dla poszczególnych silników i zależy oczywiście od tego, jak mocno eksploatowany jest pędnik.

Niewłaściwe użycie może spowodować przegrzanie i zniekształcenie komutatora, co będzie skutkować uszkodzeniem silnika.

Pędniki serii BOWPRO

17 8 14 - 16 Nm

• Sprawdzić, czy szczotki węglowe ślizgają się bez przeszkód w uchwytach i czy mają odpowiedni kontakt z komutatorem.

Użyć pary szczypiec spiczastych by częściowo odciągnąć sprężynę cofającą.

Chwycić przewód połączeniowy każdej ze szczotek i delikatnie odciągnąć szczotkę o 5-6 mm. Należy pozwolić, aby sprężyna docisnęła głowicę szczotki, a następnie ją puścić.

Szczotki powinny wsunąć się w uchwyty swobodnie i zatrzymać się w momencie zetknięcia z komutatorem.

Aby umożliwić wyjęcie szczotek z uchwytów należy najpierw odłączyć przewody, a następnie za pomocą szczypiec spiczastych lub haka do drutu odciągnąć sprężynę i wyjąć szczotkę delikatnie ciągnąc za druty szczotki.

• Sprawdzić uchwyt szczotki i szczotkę węglową pod kątem nieregularności, które mogłyby ograniczać swobodny ruch elementów.

• Usunąć osłonę z cewki, a następnie osłonę szczotek.

• Wyczyścić szczotki (1), uchwyty (2) oraz komutator (3). (Wydmuchać kurz ze szczotek.)

vetus® Maintenance and Warranty Manual for Thrusters

• Sprawdzić długość szczotek węglowych.

Nawet jeśli tylko jedna ze szczotek uległa zużyciu na tyle, że sprężyna jej nie dociska, co zapewniałoby odpowiedni kontakt z komutatorem, należy wymienić wszystkie szczotki węglowe.

Należy wymieniać szczotki przed utraceniem odpowiedniego docisku.

Minimalna długość szczotek:

- 14 mm dla pędników 25 kgf i 75 kgf oraz

- 16 mm dla pędników 95 kgf i większych.

Numery części do wymiany zestawów szczotek węglowych znajdują się na stronie 44 - „Części zamienne”. Ewentualnie należy odnieść się do strony „Części serwisowe” w instrukcji zakupionego pędnika.

• Sprawdzić komutator pod kątem uszkodzeń.

L min.

020901.01 35

POLSKI

2.3 Końcówka i anoda cynkowa

Smarowanie

Końcówka pędnika posiada smarowanie długoterminowe. W związku z tym wymiana smaru nie jest konieczna.

2.4 Kontrola ochrony katodowej

Na końcówce pędnika (przekładnia pod wodą w tulei pędnika) zainstalowana jest anoda cynkowa. Anoda cynkowa będzie rozpuszczać się poprzez elektrolizę, aby zapobiec korozji końcówki z brązu i wału śruby. Prędkość rozpuszczania się anody cynkowej zależy od temperatury i rodzaju wody (słona lub słodka) oraz prądu błądzącego w wodzie wokół łodzi, pochodzącego z innych jednostek lub z uszkodzonego uziemienia brzegowego systemu zasilania.

Korozja anody cynkowej może wynikać ze zwarcia jednej z części mechanizmu pędnika.

Anodę cynkową należy sprawdzać i/lub wymieniać przynajmniej raz w roku.

Wymienić anodę cynkową jeśli jej wielkość wynosi mniej niż połowa oryginalnego rozmiaru.

W przejrzystej wodzie możliwe jest też

2.5 Wymiana anody cynkowej

Pędniki dziobowe - średnica tulei ø 110 mm, ø 125 mm, ø 150 mm i ø 185 mm

• Zdjąć śrubę.

• Odkręcić śruby anody cynkowej i zdemontować ją.

• Zamontować nową anodę cynkową po zaaplikowaniu środka do blokowania gwintów (Loctite®).

• Oczyścić wał śruby, nasmarować smarem do przekładni silników zaburtowych *) i umieścić śrubę na wale.

*) Odpowiedni smar to smar morski VETUS,

numer części: VSG.

Numery części do wymiany anody cynkowej (wraz ze śrubami montażowymi) znajdują się na stronie 44, 45 - „Części zamienne”. Ewentualnie należy odnieść się do strony „Części serwisowe” w instrukcji zakupionego pędnika.

ø 110

2.5

Outboard Gear

M4 M6

5 - 6 Nm1 Nm

Grease

Loctite® 242

sprawdzenie anody cynkowej w trakcie sezonu żeglugowego.

ostrzeżenie

Należy koniecznie odłączyć zasilanie pędnika!

M5 M6

2 Nm

ø 125, ø 150

2 Nm

PH2

ø 185

Pędniki dziobowe - średnica tulei ø 250 mm i 300 mm

• Usunąć śrubę montażową (1) i anodę cynkową (2).

• Następnie w kolejności usunąć nakrętkę, podkładkę, śrubę (3), klin wzdłużny (4) i uszczelkę typu V-ring (5).

• Oczyścić wał śruby i nasmarować powierzchnie roboczą uszczelki V-ring za pomocą smaru do przekładni silników zaburtowych *).

• Zamontować nową uszczelkę V-ring.

• Ponownie zamontować klin wzdłużny na wale i przymocować śrubę.

*) Odpowiedni smar to smar morski VETUS, numer części: VSG.

Numery części do wymiany anody cynkowej (wraz ze śrubami montażowymi) praz uszczelki typu V-ring znajdują się na stronie 44, 45

- „Części zamienne”. Ewentualnie należy odnieść się do strony „Części

serwisowe” w instrukcji zakupionego pędnika.

36 020901.01

ø 250, ø 300

vetus® Maintenance and Warranty Manual for Thrusters

20 - 25 Nm

M16

24 M65

5 - 6 Nm

2 1

Nederlands

Garantie

1 Over de serviceorganisatie van VETUS B.V.

De serviceorganisatie van VETUS is een organisatie waar u terecht kunt voor adviezen, voor de uitvoering van controle- en onder-houdswerkzaamheden, voor het verkrijgen van onderdelen, voor de uitvoering van reparaties en voor de afhandeling van garantiezaken.

2 Over de VETUS garantie

De garantie wordt verstrekt aan de eerste eigenaar. De garantie kan worden overgedragen aan de volgende eigenaar en blijft tot het einde van de gestelde garantie termijn van kracht. Eventueel aangebrachte modicaties aan de boeg- of hekschroef doen de aanspraak op garantie vervallen.

De garantie wordt verstrekt door VETUS BV of verbonden maatschappijen.

De uiteindelijke beoordeling van de garantie aanvraag ligt bij VETUS en niet bij haar dealers. De beoordeling zal schriftelijk aan de dealer/werf worden meegedeeld.

De eindgebruiker kan geen aanspraak op garantie bij VETUS, maar dient zich te melden bij de leverancier van het VETUS product.

3 Over de VETUS garantiedekking

VETUS garandeert dat VETUS Equipment producten gevrijwaard zijn van product- materiaal en fabricage fouten, gedurende de volledige garantie termijn.

Defecten die optreden tijdens de garantie periode worden kosteloos door VETUS verholpen .

VETUS behoudt zich het recht voor om een nieuw of vervangend artikel te leveren.

Artikelen die onder garantie worden vervangen, worden automatisch eigendom van VETUS.

4 Garantietermijnen

De garantie termijn vangt aan op het moment dat het VETUS product aan de eindgebruiker is geleverd.

De garantie periode bedraagt 36 maanden. De garantie geldt alleen voor een de eindgebruiker.

De garantie termijn bij commercieel gebruik bedraagt 12 maanden. Alvorens een product in te zetten voor commercieel gebruik, dient vooraf schriftelijk goedkeuring te worden verkregen door VETUS en/of haar dealers.

5 Reparaties

Het onder garantie vervangen van onderdelen en/of producten heeft géén invloed op de oorspronkelijke garantietermijnen.

Onder garantie vervangen onderdelen worden gegarandeerd gedurende de resterende garantieperiode van het product waar het deel van uitmaakt.

6 Garantievoorwaarden

Zichtbare gebreken dienen direct, doch uiterlijk binnen vijf dagen, schriftelijk en gespeciceerd te worden gemeld aan de VETUS dealer, distributeur of importeur.

De aanspraak op garantie vervalt indien:

• de boeg- of hekschroef is gebruikt voor een toepassing anders dan de toepassing zoals deze in de specicatie is opgenomen of anders is gebruikt dan normaal voorzien,

• de boeg- of hekschroef is toegepast als onderdeel van een Dynamisch Positioneringssysteem,

• de boeg- of hekschroef of onderdeel onjuist is gemonteerd of geïnstalleerd,

• er sprake is van natuurlijke slijtage,

• de voorschriften met betrekking tot bedrijf- on-

derhoud- en reparatie niet zijn opgevolgd,

• de boeg- of hekschroef anders is gebruikt dan normaal voorzien,

• het defect is te wijten aan onzorgvuldigheid van de eigenaar,

• de constructie van de boeg- of hekschroef zonder goedkeuring van VETUS is veranderd,

• niet-originele onderdelen zijn toegepast,

• er sprake is van, van buiten komend onheil,

• een defect door de eigenaar niet binnen 14 dagen aan dealer, O.E.M. (= Original Equipment Manufacturer), importeur of aan VETUS B.V. Schiedam schriftelijk wordt gerapporteerd, als dit defect door de eigenaar is waargenomen, of door de eigenaar zou moeten zijn waargenomen. Er kan dus uiterlijk 14 dagen na aoop van de garantieperiode melding worden gemaakt,

• de garantietermijn van 36 maanden is verstreken,

• Het onderhoudsschema niet is gevolgd en niet is bijgehouden.

De garantie heeft géén betrekking op:

• gebreken die niet op materiaal of constructiefouten zijn terug te voeren,

• b.v. gebreken door: normale slijtage, vervuiling in- en uitwendig, roest en verfschade, bevriezing, oververhitting, overbelasting of onjuiste behandeling,

• schade ontstaan tijdens transport, distributie en/ of opslag,

• een reparatie uitgevoerd door een niet-VETUS dealer, indien VETUS B.V. of een VETUS liaal, voorafgaand aan de reparatie niet op de hoogte is gesteld en géén schriftelijke toestemming voor de reparatie heeft verleend,

• op verzoek van klant toegepaste materialen of zaken die niet tot de normale levering behoren,

• zonder toestemming van VETUS B.V. of een VETUS liaal tegen betaling uitgevoerde inspecties, expertises, soortgelijke verrichtingen of adviezen,

• aan slijtage onderhavige onderdelen als bijvoorbeeld pakkingen, smeermiddelen, lakken, koolborstels, en zink anodes,

• gevolgschade als winstderving, transport, reis- of verblijfskosten, verlies van tijd, verlies van eigendom, kosten van uitval of kosten die moeten worden gemaakt om het product toegankelijk te maken, kraankosten, dokkosten, kosten door persoonlijk letsel of kosten door verlies van bezittingen.

7 Service in het buitenland

Indien u genoodzaakt bent garantiewerkzaamheden te laten uitvoeren, dan richt u zich tot de plaatselijke VETUS dealer. Het adres van de dichtstbijzijnde VETUS dealer kunt u opvragen via de werf, de importeur, of via VETUS B.V. Schiedam of via de VETUS website: www.vetus.com.

8 Modicaties

VETUS B.V. kan zonder voorafgaand bericht veranderingen aanbrengen in de uitvoering of samenstelling van haar producten. VETUS B.V. kan niet worden verplicht deze veranderingen aan te brengen op producten die reeds eerder door VETUS B.V. zijn verkocht of geleverd.

English

Warranty

1 About the VETUS service network

The VETUS service network is available to the boat owner, you can go to for advice, inspection and service work, parts, for repairs and to process warranty claims.

2 About the VETUS Warranty

The warranty is granted to the rst owner. The warranty can be transferred to a new owner and the remainder of the warranty period will be integrally transferred to the latter. All modications made to the bow or stern thruster will render the warranty conditions null and void.

This warranty is provided by VETUS BV or its aliates. The nal decision about warranty applicability is

made by VETUS and not its authorized dealers. The decision will be forwarded to the supplying dealer/ boatyard in writing.

The end user cannot claim under warranty directly with VETUS, but should make a claim under warranty with the supplier of the VETUS product.

3 About the VETUS Warranty Coverage

VETUS guarantees that VETUS equipment is warranted against product defects and material and manufacturing faults during the warranty period.

Faulty products during the warranty period will be repaired or replaced by VETUS if the claim is found to be valid.

VETUS reserves the right to substitute new or replacement product.

Products replaced by VETUS under warranty will automatically become the property of VETUS.

4 Warranty period

The warranty period will commence at the time the VETUS product is sold.

The warranty period is 36 months. This warranty period is only applicable to a retail end user.

The warranty period is 12 months for commercial use. Prior to using the product for commercial purposes, the user should obtain written approval from VETUS and/or its authorized dealers.

5 Repairs

Replacing parts and/or products under this warranty does not aect the original terms and conditions of the warranty.

Parts replaced under the warranty are guaranteed during the remaining warranty period of the product of which they are part.

6 Warranty Conditions

Visible faults should be reported immediately, or within 5 days at the latest, in writing and specied, to the VETUS dealer, distributor or importer.

Any claim on the Warranty is not valid when:

• The bow or stern thruster has been used for an application other than that stated in the specication or has been used dierently from what could normally be expected.

• The bow or stern thruster has been applied as part of a Dynamic Positioning system.

• The bow or stern thruster has been improperly tted or installed.

• There is a case of normal wear and tear.

• The conditions concerning operation, maintenance and repair have not been followed.

• The product has been used dierently from what could normally be expected.

vetus® Maintenance and Warranty Manual for Thrusters

020901.01 37

• The failure is caused by lack of care by the owner or user.

• The construction of the bow or stern thruster has been changed without the approval of VETUS.

• Non-original parts have been tted.

• In the case of external calamity.

• The fault has not been reported in writing to the dealer, O.E.M. (Original Equipment Manufacturer), importer or VETUS B.V. Schiedam, The Netherlands, within 14 days of this defect being noticed by the owner, or when it should have been noticed by the owner. Such, a report must be made within 14 days after the expiry of the Warranty at the latest.

• The warranty period of 36 months has expired.

• The provided service schedule has not been followed and documented.

The Warranty does not cover:

• Faults which are not caused by material or construction defects.

• Faults caused by: Normal wear, internal or external dirt, rust and paint damage, freezing, overheating, overloading or improper treatment.

• Damage caused during transport, distribution and/or storage.

• A repair carried out by a non-VETUS dealer, when VETUS B.V. or the VETUS aliates has not been informed beforehand of the repair and has not given written permission for the repair.

• Materials or procedures used at the request of the owner which are not part of the normal service.

• Inspections, specialized work, similar operations or advice carried out for payment without the permission of VETUS B.V. or a VETUS aliate.

• Parts liable to wear, such as gaskets, lubricants, paint, brushes, zinc anodes.

• Consequential costs of prot-sharing, transport, travel or accommodation, loss of time, loss of property, loss of use, or costs incurred in making the product accessible, crane costs, dock charges, damages due to personal injury or loss of possessions.

7 Service Abroad

If you need to have warranty work carried out, go to the local VETUS dealer. You can obtain the address of your nearest VETUS dealer via the website www.vetus. com boat builder, importer or VETUS B.V., Schiedam, The Netherlands.

8 Modications

VETUS B.V. may make modications to the execution or construction of their products without prior notice. VETUS B.V. are not be obliged to make these modications to products which have been previously sold or supplied by VETUS B.V..

Deutsch

Garantie

1 Zum VETUS-Kundendienst

Das VETUS-Kundendienstnetz steht dem Schiseigner zur Verfügung. Sie können dort Rat einholen, Inspektions- und Wartungsarbeiten durchführen lassen, Ersatzteile beschaen, Reparaturen durchführen und Garantieansprüche abwickeln lassen.

2 Über die VETUS-Garantie

Die Garantie wird dem ersten Eigner gewährt. Die Garantie kann auf einen neuen Eigner übertragen wer-

den, wodurch der Rest der Garantiefrist vollständig auf diesen übergeht. Alle eventuellen Modikationen an dem Bug- oder Heckstrahlruder lassen sämtliche Garantieansprüche entfallen.

Die Garantie wird von der VETUS BV oder ihren Tochterunternehmen gewährt.

Die endgültige Entscheidung über einen Garantieanspruch wird von VETUS selbst getroen, nicht von ihren autorisierten Händlern. Die Entscheidung wird dem vorlegenden Händler bzw. der Werft schriftlich mitgeteilt.

Der Endanwender kann keine Garantieansprüche direkt gegen VETUS stellen, sondern muss sich an den Lieferanten des VETUS-Produkts wenden.

3 Umfang der VETUS-Garantie

VETUS garantiert, dass die VETUS-Produkte während der Garantiefrist frei von Produkt-, Material- und Produktionsfehlern sind.

Produkte, die während der Garantiefrist einen solchen Fehler aufweisen, werden von VETUS repariert oder ersetzt, wenn ein berechtigter Garantieanspruch vorliegt.

VETUS behält sich vor, ein neues oder ein Ersatzprodukt zu liefern.

Produkte, die aufgrund der Garantie von VETUS ersetzt werden, gehen automatisch in das Eigentum von VETUS über.

4 Garantiefrist

Die Garantiefrist beginnt im Zeitpunkt des Verkaufs des Vetus-Produkts.

Die Garantiefrist beträgt 36 Monate. Diese Garantiefrist gilt nur für einen Einzelhandels-Endkunden.

Für gewerbliche Nutzer beträgt die Garantiefrist 12 Monate. Vor einer Nutzung des Produkts für gewerbliche Zwecke muss der Nutzer eine schriftliche Genehmigung von VETUS und/oder einem ihrer autorisierten Händler einholen.

5 Reparaturen

Ein Ersatz von Teilen und/oder Produkten aufgrund dieser Garantie hat keinen Einuss auf die ursprünglichen Garantiebedingungen.

Für Teile, die aufgrund dieser Garantie ausgetauscht wurden, gilt die Garantie nur für die verbleibende Garantiefrist des Produkts, zu dem sie gehören.

6 Garantiebedingungen

Sichtbare Mängel müssen sofort an den VETUS-Händler, Lieferanten oder Importeur gemeldet werden, spätestens innerhalb von 5 Tagen, und z war schriftlich und mit Begründung.

Garantieansprüche können nicht gestellt werden, wenn

• das Bug- oder Heckstrahlruder für Zwecke verwendet wurde, die nicht der angegebenen Spezikation entsprechen, oder wenn es in anderer Weise genutzt wurde als üblicherweise zu erwarten ist,

• das Bug- oder Heckstrahlruder als Teil eines dynamischen Positionierungssystems genutzt wurde,

• das Bug- oder Heckstrahlruder nicht ordnungsgemäß eingebaut oder montiert wurde,

• es sich um normalen Verschleiß handelt,

• die Vorgaben für den Betrieb, für die Wartung oder für Reparaturen nicht eingehalten wurden,

• das Produkt in anderer Weise genutzt wurde als üblicherweise zu erwarten ist,

• der Fehler auf mangelnde Sorgfalt seitens des Eigners oder eines Nutzers zurückzuführen ist,

• die Konstruktion des Bug- oder Heckstrahlruders ohne Genehmigung von VETUS verändert wurde,

• keine Original-Ersatzteile verwendet wurden,

• es sich um einen Fall externer höherer Gewalt handelt,

• der Fehler nicht schriftlich an den Händler, O.E.M.Hersteller (Original Equipment Manufacturer), Importeur oder an die VETUS B.V. Schiedam (Niederlande) binnen 14 Tagen gemeldet wurde, nachdem der Eigner den entsprechenden Fehler entdeckt hat oder hätte entdecken müssen. Diese Meldung muss spätestens binnen 14 Tagen nach Ablauf der Garantiefrist erfolgt sein,

• die Garantiefrist von 36 Monaten abgelaufen ist, der vorgegebene Wartungsplan nicht eingehalten oder wenn dies nicht dokumentiert worden ist.

Nicht von der Garantie abgedeckt sind

• Mängel, die nicht durch Material- oder Konstruktionsfehler verursacht sind,

• Mängel, die durch normalen Verschleiß, interne oder externe Verunreinigungen, Rost und Anstrichschäden, Frost, Überhitzung, Überlast oder falsche Behandlung verursacht sind,

• Schäden, die während des Transports, der Auslieferung und/oder Lagerung eingetreten sind,

• Reparaturen, die von einer Person durchgeführt werden, die kein VETUS-Händler ist, sofern die VETUS B.V. oder die VETUS-Tochterunternehmen darüber nicht vor der Reparatur informiert wurden und eine schriftliche Genehmigung für diese Reparatur erteilt haben,

• Materialien oder Verfahren, die auf Wunsch des Eigners eingesetzt wurden und nicht Teil der normalen Wartung sind,

• vergütungspichtige Inspektionen, Spezialarbeiten, vergleichbare Tätigkeiten oder Beratungstätigkeiten ohne vorherige Genehmigung der VETUS B.V. oder eines VETUS-Tochterunternehmens,

• Teile, die dem Verschleiß unterliegen, wie Dichtungen, Schmiermittel, Farbe, Kohlebürsten, Zinkanoden,

• Folgeschäden oder entgangene Gewinne, Transporte, Reise- und Aufenthaltskosten, Zeitaufwand, Verlust von Eigentum, Ausfallkosten oder Kosten für das Zugänglichmachen des Produkts, Krankosten, Werftgebühren, Schäden durch Körperverletzung oder durch den Verlust von Gegenständen.

7 Kundendienst im Ausland

Wenn Sie Garantieleistungen in Anspruch nehmen wollen, wenden Sie sich an den lokalen VETUS-Händler. Die Anschrift des nächstgelegenen VETUS-Händlers erfahren Sie über die Werft, den Importeur, von der VETUS B.V., Schiedam (Niederlande) oder über die Website www.vetus.com.

8 Änderungen

Die VETUS B.V. ist berechtigt, ohne vorherige Ankündigung Änderungen an der Ausführung oder Konstruktion ihrer Produkte vorzunehmen. Die VETUS B.V. ist nicht verpichtet, diese Änderungen auch an Produkten vorzunehmen, die bereits vor diesem Zeitpunkt verkauft oder von der VETUS B.V. geliefert worden sind.

Français

Garantie

1 À propos du réseau de services VETUS

Le réseau de services VETUS est disponible pour les propriétaires de bateaux. Vous pouvez y obtenir des conseils, demander une inspection ou une réparation, commander des pièces ou solliciter la garantie.

38 020901.01

vetus® Maintenance and Warranty Manual for Thrusters

2 À propos de la garantie VETUS

La garantie est accordée au premier acheteur. En cas de vente de l’appareil, la garantie peut être transférée au nouvel acheteur, pour toute la durée de garantie restante. Toute modication du propulseur d’étrave ou de poupe annule la garantie.

Cette garantie est oerte par VETUS BV ou ses aliés. La décision nale concernant toute demande de ga-

rantie revient à VETUS et non à ses distributeurs autorisés. Cette décision sera transmise par écrit au revendeur/chantier naval concerné.

L’utilisateur nal ne peut pas faire jouer la garantie directement auprès de VETUS : pour toute demande de garantie, il doit s’adresser au distributeur de produits VETUS concerné.

3 À propos de la couverture de la garantie VE-

TUS

VETUS garantit l’équipement VETUS contre tout défaut de fabrication pendant la période de garantie.

Pendant la période de garantie, tout produit défectueux sera réparé ou remplacé par VETUS si la demande est considérée comme valable.

VETUS Réserve le droit d’eectuer un échange avec un produit neuf ou de remplacement.

Tout produit remplacé par VETUS dans le cadre de la garantie deviendra automatiquement la propriété de VETUS.

4 Période de garantie

La période de garantie commence au moment où le produit VETUS est acheté.

La période de garantie est de 36 mois. La période de garantie est uniquement applicable pour un utilisateur nal particulier.

La période de garantie est de 12 mois en cas d’usage commercial. Avant d’utiliser le produit à des ns commerciales, l’utilisateur doit demander l’autorisation écrite de VETUS et/ou du distributeur autorisé.

5 Réparations

Le remplacement de pièces et/ou de produits dans le cadre de cette garantie ne modie pas les conditions initiales de la garantie.

Les pièces remplacées dans le cadre de la garantie sont garanties pendant la période de garantie restant pour le produit auquel elles appartiennent.

6 Conditions de garantie

Tout défaut apparent doit être immédiatement signalé par écrit au distributeur ou importateur VETUS, au plus tard dans les 5 jours.

Toute demande de garantie sera nulle :

• Si le propulseur d’étrave ou de poupe a été utilisé pour une application autre que celle indiquée dans les spécications, ou qu’il a été utilisé d’une manière anormale.

• Si le propulseur d’étrave ou de poupe a été utilisé dans un système de positionnement dynamique.

• Si le propulseur d’étrave ou de poupe a été mal installé ou monté.

• Si le dommage est dû à l’usure normale.

• Si les exigences concernant le fonctionnement, l’entretien ou la réparation du propulseur n’ont pas été respectées.

• Si le produit a été utilisé de manière anormale.

• Si le défaut est causé par la négligence du propriétaire ou de l’utilisateur.

• Si la construction du propulseur d’étrave ou de poupe a été modiée sans l’autorisation de VETUS.

• Si des pièces de rechange qui ne sont pas d’origine ont été montées.

• En cas de catastrophe naturelle.

• Si le défaut n’a pas été signalé par écrit au distributeur, au fabricant OEM, à l’importateur ou à VETUS B.V. Schiedam, The Netherlands, dans les 14 jours suivant la découverte du défaut par le propriétaire, ou le moment où le défaut aurait dû être découvert par le propriétaire. Le signalement pourra être eectué au plus tard 14 jours après l’expiration de la garantie.

• Si la période de garantie de 36 mois a expiré.

• Si le programme d’entretien fourni n’a pas été suivi ou documenté.

La garantie ne couvre pas :

• Les défaillances qui ne sont pas causées par un défaut de fabrication.

• Les défaillances causées par : l’usure normale, la saleté interne ou externe, la rouille, les défauts dans la peinture, le gel, une surchaue, une surcharge ou un traitement inadéquat.

• Les dommages survenus pendant le transport, la distribution et/ou le stockage.

• Une réparation eectuée par un distributeur non agréé VETUS, si VETUS B.V. ou l’alié VETUS n’a pas été informé de la réparation à l’avance, et n’a pas donné son autorisation écrite pour la réparation.

• Les procédures ou matériaux utilisés à la demande du propriétaire mais qui ne font pas partie du service normal.

• Les inspections, les travaux spécialisés, les opérations eectuées ou les conseils donnés contre rémunération sans la permission de VETUS B.V. ou d’un alié de VETUS.

• Les pièces soumises à l’usure, comme les joints, les lubriants, la peinture, les balais, les anodes en zinc.

• Les frais correspondant au partage de bénéce, au transport, au déplacement ou à l’hébergement, à une perte de temps, à la perte d’un bien ou à une impossibilité d’utilisation, ni les frais encourus pour mettre le produit à disposition, les frais de grue, les frais de quai, les préjudices liés à une blessure corporelle ou à la perte d’un bien matériel.

7 Réparation à l’étranger

Si vous avez besoin de travaux sous garantie, adressez-vous au distributeur VETUS. Vous pouvez obtenir l’adresse du distributeur, chantier naval ou importateur VETUS le plus proche sur le site web www.vetus. com, ou auprès de VETUS B.V., Schiedam, Pays-Bas.

8 Modications

VETUS B.V. peut modier la conception ou la fabrication de ses produits sans préavis. VETUS B.V. n’est pas tenue d’eectuer les mêmes modications sur les produits vendus ou fournis antérieurement par VETUS B.V.

Español

Garantía

1 La Red de Asistencia de VETUS

La Red de Asistencia de VETUS está a disposición del propietario de la embarcación, que la puede consultar para obtener asesoramiento, solicitar inspecciones, trabajos de mantenimiento, piezas y reparaciones y para tramitar reclamaciones de la garantía.

2 La garantía VETUS

La garantía se ofrece al primer propietario y se puede transferir al subsiguiente, que la podrá disfrutar durante todo el tiempo restante del periodo de garantía. Cualquier modicación de la hélice de proa o popa

anulará la garantía. Esta garantía la ofrecen VETUS BV o las compañías

asociadas. VETUS, y no sus concesionarios, tiene la última pala-

bra sobre la aplicabilidad de la garantía. La decisión nal que tome VETUS se comunicará por escrito al concesionario, distribuidor o factoría naval que suministre el producto.

El usuario nal no podrá formular reclamaciones directamente a VETUS en virtud de la garantía, sino que se deberá dirigir al proveedor del producto de VETUS.

3 Cobertura de la garantía VETUS

La garantía de VETUS protege los productos de VETUS contra defectos de productos, materiales y de fabricación durante el período de garantía.

Durante el período de garantía, VETUS reparará o reemplazará los productos defectuosos si se demuestra que la reclamación es válida.

VETUS se reserva el derecho de sustituir los productos con unos nuevos o de recambio.

Los productos reemplazados por VETUS en virtud de la garantía pasarán a ser automáticamente propiedad de VETUS.

4 Período de garantía

El período de garantía comenzará en el momento en que se venda el producto de VETUS.

El período de garantía es de 36 meses. Este periodo solo se aplica al usuario nal.

Si se hace un uso comercial, el período de garantía es de 12 meses. Antes de usar el producto para nes comerciales, el usuario deberá obtener un consentimiento por escrito de VETUS o de sus concesionarios.

5 Reparaciones

El reemplazo de productos o piezas en virtud de esta garantía no alterará las condiciones iniciales de la garantía.

Las piezas que se sustituyan por esta garantía quedarán garantizadas durante el resto del período de garantía del producto del que formen parte.

6 Condiciones de la garantía

Se deberán noticar de inmediato los defectos visibles −o en un plazo máximo de 5 días− en un escrito dirigido al concesionario, distribuidor o importador de VETUS.

Se anulará todo derecho a garantía en los siguientes casos:

• Si se ha utilizado la hélice de proa o popa con una aplicación diferente a la indicada en las especicaciones o de un modo diferente al que cabría esperar;

• Si la hélice de proa o popa se ha aplicado como parte de un sistema de posicionamiento dinámico;

• Si la hélice de proa o popa se ha instalado o montado incorrectamente;

• Si se ha producido un desgaste normal;

• Si no se han seguido las indicaciones de funcionamiento, mantenimiento o reparaciones;

• Si se ha hecho un uso del producto diferente al que cabría esperar normalmente;

• Si el defecto ha sido causado por una negligencia del propietario o usuario;

• Si la construcción de la hélice de proa o popa se ha alterado sin el consentimiento de VETUS;

• Si se han montado piezas diferentes a las originales;

• En caso de catástrofe de origen externo;

• Si el defecto no se ha noticado por escrito al concesionario, al fabricante de equipos originales, al

vetus® Maintenance and Warranty Manual for Thrusters

020901.01 39

importador o a VETUS B.V., de Schiedam (Países Bajos), en 14 días contados a partir del momento en que el propietario detecte el defecto, o lo haya tenido que detectar. El informe pertinente se deberá emitir a más tardar en los 14 días siguientes a la fecha límite de la garantía;

• Si ha vencido el período de garantía de 36 meses;

• Si no se ha seguido y documentado el programa de reparaciones facilitado.

La garantía no cubre lo siguiente:

• Los desperfectos que no estén causados por defectos materiales o de construcción;

• Los defectos causados por el desgaste normal, la suciedad interna o externa, la herrumbre, las pinturas, heladas, recalentamientos, sobrecargas o usos indebidos;

• Los daños causados durante el transporte, la distribución o el almacenamiento;

• Las reparaciones efectuadas por alguien que no sea concesionario de VETUS, en el caso de que VETUS B.V. o sus compañías asociadas no hayan sido informados previamente de la reparación y no hayan proporcionado su consentimiento por escrito para su realización;

• El uso, a petición del propietario, de materiales o el seguimiento de procedimientos que no correspondan a las operaciones de reparación habituales;

• Las inspecciones, tareas especializadas, operaciones similares o acciones derivadas del asesoramiento que se contraten sin el permiso de VETUS B.V. ni de sus compañías asociadas;

• Las piezas susceptibles de desgaste, como cierres, lubricantes, pinturas, escobillas o ánodos de zinc;

• Los costes derivados de las participaciones en ganancias, transporte, viajes, alojamiento, pérdida de tiempo, pérdidas materiales, privación de uso; o los costes en los que se incurra para hacer el producto accesible, como los costes de grúas, gastos portuarios y daños derivados de lesiones a personas o de pérdidas materiales.

7 Asistencia en el extranjero

Si necesita que se realicen tareas relacionadas con la garantía, acuda a su concesionario de VETUS. Puede obtener la dirección de su concesionario más cercano consultando con el constructor de barcos, con el importador o con VETUS B.V., Schiedam (Países Bajos). Sitio web: www.vetus.com

8 Modicaciones

VETUS B.V. puede efectuar modicaciones en el funcionamiento o construcción de sus productos sin previo aviso. VETUS B.V. no está obligado a realizar dichas modicaciones a los productos que VETUS B.V. haya vendido o facilitado previamente.

Italiano

Garanzia

1 La rete di assistenza VETUS

La rete di assistenza VETUS è a disposizione del proprietario dell’imbarcazione per consulenze, collaudi e assistenza, sostituzione ricambi, riparazioni e richieste di garanzia.

2 La Garanzia VETUS

La garanzia è riconosciuta al primo proprietario. La garanzia può essere trasferita ad un nuovo proprietario, a cui sarà riconosciuta la durata di garanzia rimanente. Qualsivoglia modica al propulsore di prua o di poppa

invalida le condizioni di garanzia. Questa garanzia è fornita da VETUS BV o da una delle

sue aliate. La decisione ultima riguardo all’applicabilità delle

condizioni di garanzia spetta e VETUS e non ai suoi concessionari. Tale decisione viene inviata al concessionario/cantiere navale in forma scritta.

L’utente nale non può avanzare richieste di garanzia direttamente a VETUS, ma deve fare rivalsa di garanzia attraverso il fornitore del prodotto VETUS.

3 Copertura della Garanzia VETUS

VETUS assicura che i prodotti VETUS siano coperti da garanzia contro difetti di prodotto e materiale e difetti di produzione per la durata della garanzia.

Eventuali prodotti risultati difettosi nel periodo di validità della garanzia vengono riparati o sostituiti da VETUS, previo riscontro di validità della richiesta di garanzia.

VETUS si riserva il diritto di sostituire il prodotto o le sue parti di ricambio.

I prodotti sostituiti da VETUS sotto garanzia diventano automaticamente di proprietà di VETUS.

4 Periodo di garanzia

Il periodo di garanzia inizia al momento della vendita del prodotto VETUS.

La garanzia ha una durata di 36 mesi. Il periodo di garanzia si applica unicamente ad un utente nale acquirente al dettaglio.

Per uso commerciale la garanzia ha una durata di 12 mesi. L’utilizzo dei prodotti VETUS per uso commerciale è soggetto ad autorizzazione scritta da parte di VETUS e/o dal suo concessionario autorizzato.

5 Riparazioni

La sostituzione di componenti e/o prodotti sotto garanzia non modica i termini e le condizioni originali di garanzia.

I componenti sostituiti sotto garanzia mantengono la copertura della garanzia per la restante durata della garanzia del prodotto diu cui fanno parte.

6 Condizioni di Garanzia

Eventuali difetti visibili a occhio devono essere dichiarati immediatamente, o comunque entro 5 giorni, in forma scritta al concessionario VETUS, al distributore o all’importatore.

Una richiesta di garanzia non è valida se:

• Il propulsore di prua o di poppa è stato utilizzato per un uso diverso da quello preposto secondo le speciche o è stato utilizzato in maniera diversa da quanto ci si possa normalmente aspettare.

• Il propulsore di prua o di poppa è stato installato come parte di un sistema di Posizionamento Dinamico.

• Il propulsore di prua o di poppa è stato montato o installato in maniera errata.

• Il prodotto presenta una normale condizione di usura.

• Non sono state rispettate le condizioni di utilizzo, manutenzione e riparazione.

• Il prodotto è stato utilizzato in maniera diversa da quanto ci si possa normalmente aspettare.

• Il difetto è causato da mancata cura da parte del proprietario o dell’utente.

• Il propulsore di prua o di poppa è stato modicato nella sua struttura, senza approvazione scritta di VETUS.

• Sono stati utilizzati ricambi non originali.

• Il prodotto è soggetto a calamità esterne.

• Il difetto non viene comunicato in forma scritta al concessionario, al Produttore Originale (O.E.M.

Original Equipment Manufacturer), all’importatore o a VETUS B.V. Schiedam, The Netherlands, entro 14 giorni dalla manifestazione dello stesso, o da quando il proprietario avrebbe dovuto notarlo. Tale comunicazione deve essere fatta al massimo entro 14 giorni dalla scadenza della Garanzia.

• Sono scaduti i 36 mesi di durata della garanzia.

• Gli interventi di manutenzione periodica previsti non sono stati rispettati e correttamente registrati.

La Garanzia non copre:

• Danni non causati da difetti di materiale o di produzione.

• Danni causati da: normale usura, sporco interno o esterno, danni da ruggine e vernice, gelo, surriscaldamento, sovraccarico o uso improprio.

• Danni causati durante il trasporto, la distribuzione e/o lo stoccaggio.

• Riparazioni non eettuate da concessionari VETUS, senza che VETUS B.V. o gli aliati VETUS ne siano stati informati preventivamente ed abbiano rilasciato una specica autorizzazione scritta alla riparazione.

• Materiali o procedure diverse dalla normale assistenza, richieste dal proprietario.

• Collaudi, interventi specializzati, consulenze o simili, eettuati a pagamento senza specico permesso da parte di VETUS B.V. o di un aliato di VETUS.

• Componenti soggetti a consumo o usura, come guarnizioni, lubricanti, vernici, anodi di zinco.

• Costi conseguenti a perdite di protto, trasporto, viaggio e pernottamento, perdita di tempo, perdita di proprietà, perdita d’uso, o costi sostenuti per rendere accessibile il prodotto, costi di mezzi di sollevamento e ormeggio, danni dovuti a lesioni personali o perdita di possedimenti.

7 Assistenza all’estero

Per assistenza all’estero, recatevi dal concessionario VETUS locale. Potete richiedere l’indirizzo del concessionario VETUS più vicino a voi tramite il sito web www.vetus.com, il cantiere navale, l’importatore o VETUS B.V., Schiedam, The Netherlands.

8 Modiche

VETUS B.V. può apportare modiche esecutive o costruttive ai propri prodotti senza comunicazione preventiva. VETUS B.V. non è obbligata ad apportare le stesse modiche ai prodotti precedentemente venduti o forniti da VETUS B.V..

Dansk

Garanti

1 Om VETUS-servicenetværket

VETUS-servicenetværket er tilgængeligt for dig, bådejeren, og du kan henvende dig til VETUS-servicenetværket for at få rådgivning, få udført eftersyn og servicearbejde, få reservedele og få garantisager behandlet.

2 OM VETUS-garantien

Garantien udstedes til første ejer. Garantien kan overføres til en ny ejer og resten af garantiperioden overføres i sin helhed til sidstnævnte. Alle ændringer, der er foretaget på bov- eller hækpropellen, ugyldiggør garantibetingelserne.

Denne garanti ydes af VETUS BV eller dennes datterselskaber.

Den endelige afgørelse om, hvorvidt garantien gæl-

40 020901.01

vetus® Maintenance and Warranty Manual for Thrusters

der, træes af VETUS og ikke af dens autoriserede forhandlere. Afgørelsen fremsendes skriftligt til forhandleren/skibsværftet.

Slutbrugeren kan ikke fremsætte et garantikrav direkte over for VETUS, men bør fremsætte garantikravet i garantiperioden over for leverandøren af VETUS produktet.

3 OM VETUS-garantiens dækning

VETUS garanterer, at garantidækningen af VETUS udstyr omfatter produkt- og materialefejl samt produktionsfejl i garantiperioden.

Mangler på produkter vil af VETUS blive udbedret ved reparation eller udskiftning, såfremt garantikravet er blevet vurderet som gyldigt.

VETUS forbeholder sig ret til at erstatte nye produkter eller erstatningsprodukter.

Produkter, der er erstattet af VETUS i garantiperioden, bliver automatisk VETUS’ ejendom.

4 Garantiperiode

Garantiperioden træder i kraft på tidspunktet for salg af VETUS produktet.

Garantiperioden er 36 måneder. Denne garantiperiode gælder kun for slutbrugere.

Garantiperioden er 12 måneder ved kommercielt brug. Brugeren bør skae sig en skriftlig godkendelse fra VETUS og/eller dennes autoriserede forhandlere, inden produktet bruges til kommercielle formål.

5 Reparationer

Udskiftning af dele og/eller produkter, der falder under garantien, har ingen betydning for garantiens oprindelige vilkår og betingelser.

Dele, der er udskiftet med garanti, falder under den resterende garantiperiode sammen med det produkt, som de udgør del af.

6 Garantibetingelser

Synlige mangler skal straks, eller senest inden 5 dage, anmeldes skriftligt og speciceret til forhandleren, distributøren eller importøren af VETUS.

Kravet på garantien bortfalder, såfremt:

• Bov- eller hækpropellen er brugt til et andet formål end angivet i specikationen eller er brugt på en anden måde end der normalt kan forventes.

• Bov- eller hækpropellen er blevet anvendt som en del af et dynamisk positioneringssystem.

• Bov- eller hækpropellen er forkert monteret eller installeret.

• Der er tale om naturlig slitage.

• Betingelserne for drift, vedligeholdelse og reparation er ikke fulgt.

• Produktet er blevet brugt på en anden måde end der normalt kan forventes.

• Fejlen skyldes manglende pleje fra ejerens eller brugerens side.

• Bov- eller hækpropellens konstruktion er ændret uden VETUS’ godkendelse.

• Der er anvendt ikke-originale dele.

• I tilfælde af en ekstern kalamitet.

• Ejeren ikke inden 14 dage efter, at han har konstateret denne defekt, eller burde have konstateret denne defekt, skriftligt har anmeldt en defekt til forhandleren, O.E.M. (Original Equipment Manufacturer), importøren eller VETUS B.V. Schiedam, Holland. Der kan senest indgives anmeldelse 14 dage efter garantiperiodens udløb.

• Garantiperioden på 36 måneder er udløbet.

• Det vedligeholdelsesskema, som følger med produktet, er ikke overholdt og dokumenteret.

Garantien omfatter ikke:

• Defekter, som ikke kan tilskrives materiale- eller

konstruktionsfejl.

• Fejl, der skyldes: Normal slitage, tilsmudsning indog udvendig, rust- og malingsskade, frostskade, overophedning, overbelastning eller forkert behandling.

• Skade opstået under transport, distribution og/ eller oplagring.

• En reparation udført af en ikke VETUS-forhandler, hvis VETUS B.V. eller VETUS’ datterselskaber forud for reparationen ikke er blevet underrettet og ikke har givet skriftlig tilladelse til at udføre reparationen.

• Materialer, der er anvendt efter anmodning fra kunden, eller procedurer, der ikke udgør del af den normale service.

• Eftersyn, ekspertundersøgelser og lignende arbejde eller rådgivning udført mod betaling uden VETUS B.V.’s eller et VETUS datterselskabs tilladelse.

• Dele der er udsat for normal slitage såsom pakninger, smøremidler, maling, børster og zinkanoder.

• følgeskade som tab af fortjeneste, udgifter til transport, rejse eller ophold, tab af tid, tab af ejendom, udgifter vedrørende afbrydelser af driften eller udgifter, der skal afholdes for at gøre produktet tilgængeligt, udgifter til kran, udgifter til dok, udgifter i forbindelse med personskader eller tab af besiddelser.

7 Service i udlandet

Hvis du er nødt til at lade garantiarbejde udføres, bedes du henvende dig til den lokale VETUS forhandler. Adressen på den nærmeste VETUS forhandler fås på websitet www.vetus.com, hos skibsværftet, importøren eller VETUS B.V., Schiedam, Holland.

8 Ændringer

VETUS B.V. kan uden forudgående varsel foretage ændringer i udførelsen eller sammensætningen af sine produkter. VETUS B.V. kan ikke forpligtes til at anbringe disse ændringer på produkter, som allerede tidligere er solgt eller leveret af VETUS B.V..

Svenska

Garanti

1 Om VETUS servicenät

VETUS servicenät är tillgängligt för båtägaren och bistår med råd, inspektioner och servicearbete, delar, reparationer och behandling av garantianspråk.

2 Om VETUS garanti:

Garantin gäller endast den förste ägaren. Garantin kan överföras till en ny ägare och den återstående delen av garantiperioden är då överförd till den nya ägaren. Alla slags modieringar av bog- eller akterpropellern innebär att garantin upphör att gälla.

Denna garanti tillhandahålls av VETUS BV eller dess dotterbolag.

Det slutliga beslutet om garantins tillämplighet fattas av VETUS och inte av de auktoriserade återförsäljarna. Beslutet kommer att skickas skriftligen till återförsäljaren/marinan.

Slutanvändaren kan inte göra anspråk på garantin direkt hos VETUS, men detta anspråk ska göras hos leverantören av VETUS-produkten.

3 Om VETUS garantitäckning

VETUS garanterar att VETUS utrustning täcks av garantin mot produktdefekter och material- och tillverkningsfel under garantitiden.

Produkter som går sönder under garantitiden kommer att repareras eller bytas ut av VETUS om anspråket bedöms som giltigt.

VETUS förbehåller rätten att byta mot en ny eller en ersättningsprodukt.

Produkter som byts av VETUS under garantin blir automatiskt VETUS egendom.

4 Garantiperiod

Garantitiden börjar gälla den tidpunkt då VETUS-produkten säljs.

Garantin är 36 månader. Denna garantitid är bara tilllämplig för en slutanvändare som köpt produkten via en återförsäljare.

Garantin är 12 månader för kommersiellt bruk. Innan produkten används för kommersiella ändamål ska användaren få ett skriftligt godkännande från VETUS och/eller dess auktoriserade återförsäljare.

5 Reparationer

Byte av delar och/eller produkter under denna garanti påverkar inte de ursprungliga garantivillkoren.

Delar som byts ut under garantin täcks av garantin under återstående garantitid för den produkt som de är en del av.

6 Garantivillkor

Synliga fel ska rapporteras omedelbart, eller senast inom 5 dagar, skriftligen och i detalj, till VETUS återförsäljare, distributör eller importör.

Anspråket på garantin är inte giltigt om:

• Bog- eller akterpropellern har använts på ett sätt som inte beskrivs i specikationerna eller som på ett sätt som skiljer sig från det som kan anses vara avsedd användning.

• Bog- eller akterpropellern har tillämpats som en del av ett dynamiskt positioneringssystem.

• Bog- eller akterpropellern har monterats eller installerats på ett felaktigt sätt.

• Det är fråga om normalt slitage.

• Villkoren för drift, underhåll och reparationer har inte följts.

• Produkten har använts på ett sätt som skiljer sig från den normala användningen.

• Felet har uppstått till följd av att ägaren eller användaren har brustit i underhållet.

• Bog- eller akterpropellerns konstruktion har förändrats utan VETUS godkännande.

• Delar som inte är originaldelar har monterats.

• Vid olyckor.

• Felet inte har rapporterats skriftligen till återförsäljaren, O.E.M. (tillverkaren av originalutrustningen), importören eller VETUS B.V. Schiedam, Nederländerna, inom 14 dagar från det att ägaren upptäckte defekten, eller när ägaren borde ha upptäckt den. En sådan rapport måste vara författas inom 14 dagar efter det att garantin gått ut.

• Garantitiden på 36 månader har gått ut.

• Det serviceschema som anges har inte följts och dokumenterats.

Garantin täcker inte:

• Fel som inte beror på material- eller tillverkningsfel.

• Fel som orsakats av: Normalt slitage, intern eller extern smuts, rost och lackskador, frysskador, överhettning, överbelastning eller felaktig hantering.

• Skador som uppstått vid transport, distribution och/eller förvaring.

• En reparation utförd av en icke VETUS-återförsäljare, om VETUS B.V. eller VETUS dotterbolag inte har informerats i förväg om reparationen och inte har

vetus® Maintenance and Warranty Manual for Thrusters

020901.01 41

gett skriftligt tillstånd till reparationen.

• Material eller procedurer som använts på ägarens begäran som inte är en del av den normala driften.

• Inspektioner, specialiserat arbete, liknande handlingar eller råd utförs mot betalning utan tillstånd från VETUS B.V. eller ett av VETUS dotterbolag.

• Slitagedelar, som exempelvis packningar, smörjmedel, färg, borstar, zinkanoder.

• Följdkostnader för vinstdelning, transport, resor eller logi, tidsförlust, materiella förluster, utebliven användning, eller kostnader som uppstår för att göra produkten tillgänglig, krankostnader, hamnavgifter, skador till följd av personliga skador eller förlust av egendom.

7 Service utomlands

Om det är nödvändigt att utföra garantiarbeten, gå till närmaste VETUS-återförsäljare. Adressen till närmaste VETUS-återförsäljare kan du få via webbplatsen www. vetus.com båtbyggare, importör eller VETUS B.V., Schiedam, Nederländerna.

8 Ändringar

VETUS B.V. kan ändra utförandet eller konstruktionen av produkterna utan föregående information. VETUS B.V. är inte skyldig att göra dessa ändringar på produkter som VETUS B.V. redan har sålt eller levererat.

Norsk

Garanti

1 Om VETUS-servicenettverket

VETUS-servicenettverket er tilgjengelig for båteieren. Du kan henvende deg der for rådgivning, inspeksjon og servicearbeid, deler, for reparasjoner og for behandling av garantikrav.

2 Om VETUS-garantien

Garantien gis til den første eieren. Garantien kan overføres til den nye eieren, og den gjenværende garantiperioden vil bli overført i sin helhet til sistnevnte. Alle modikasjoner som gjøres på baug- eller akterpropellen vil ugyldiggjøre garantien fullstendig.

Denne garantien gis av VETUS BV eller tilknyttede selskaper.

Den endelige avgjørelsen om garantiens gyldighet gjøres av VETUS og ikke av dets autoriserte forhandlere. Avgjørelsen vil bli sendt skriftlig til forhandleren/ båtbyggeren.

Sluttbrukeren kan ikke rette garantikrav direkte til VETUS, men skal fremme garantikravet til leverandøren av VETUS-produktet.

3 Om VETUS-garantidekningen

VETUS garanterer at VETUS-utstyr er garantert fritt for produktfeil og material- og produksjonsfeil gjennom hele garantiperioden.

Produkter med feil som oppstår i garantiperioden vil bli reparerte eller byttet ut av VETUS hvis kravet blir funnet å være berettiget.

VETUS forbeholder seg retten til å levere et nytt eller et bytteprodukt.

Produkter som byttes av VETUS under garanti vil automatisk bli VETUS’ eiendom.

4 Garantiperiode

Garantiperiode begynner i det VETUS-produktet blir solgt.

Garantiperioden er 36 måneder. Denne garantiperiode gjelder kun for sluttbrukere ved detaljhandel.

Garantiperioden er 12 måneder for kommersiell bruk.

Før produktet skal brukes til kommersielle formål skal brukeren innhente skriftlig godkjenning fra VETUS og/eller dets autoriserte forhandlere.

5 Reparasjoner

Bytte av deler og/eller produkter under denne garantien påvirker ikke garantiens originalvilkår og betingelser.

Deler som byttes ut under garantien garanteres for den gjenværende garantiperioden for de produktet de er en del av.

6 Garantibetingelser

Synlige feil skal rapporteres umiddelbart, eller senest innen 5 dager, skriftlig og spesisert, til VETUS-forhandleren, -distributøren eller -importøren.

Garantikrav er ikke gyldige hvis:

• Baug- eller akterpropellen er blitt benyttet til et formål annet enn det som er oppgitt i spesikasjonene eller er brukt på en annen måte enn hva man kan forvente.

• Baug- eller akterpropellen er blitt benyttet som del av et dynamisk posisjoneringsystem.

• Baug- eller akterpropellen er blitt montert eller installert feil.

• Det handler om normal slitasje.

• Betingelsene for drift, vedlikehold og reparasjoner ikke er blitt fulgt.

• Produktet er blitt benyttet på en annen måte enn hva man normal kan forvente.

• Feilen skyldes skjødesløs bruk av produktet av eieren eller brukeren.

• Konstruksjonen av baug- eller akterpropellen er blitt endret uten godkjenning fra VETUS.

• Det er blitt benyttet ikke-originale reservedeler.

• Det har skjedd en ekstern katastrofe.

• Feilen ikke er blitt rapportert skriftlig til forhandleren, produsenten av originalutstyret, importøren eller VETUS B.V. Schiedam, Nederland, innen 14 dager etter at denne defekten ble oppdaget av eieren, eller når den skulle ha blitt oppdaget av eieren. En rapport må derfor sendes inn senest innen 14 dager etter utløp av garantien.

• Garantiperioden på 36 måneder har utløpt.

• Det oppgitte serviceprogrammet er ikke blitt fulgt og dokumentert.

Garantien dekker ikke:

• Feil som ikke skyldes material- eller konstruksjonsdefekter.

• Feil som skyldes: Normal slitasje, skitt internt eller eksternt, rust- og lakkskade, frysing, overoppheting, overbelastning eller feil behandling.

• Skade som har oppstått under transport, distribusjon og/eller oppbevaring.

• En reparasjon utført av en ikke-VETUS-forhandler, når ikke VETUS B.V. eller VETUS-tilknyttede selskaper er blitt informert på forhånd om reparasjonen og ikke har gitt skriftlig tillatelse til reparasjonen.

• Materialer eller fremgangsmåte som er benyttet på anmodning fra eieren og som ikke er en del av vanlig service.

• Inspeksjoner, spesialarbeid, lignende operasjoner eller råd som er utført mot betaling uten tillatelse fra VETUS B.V. eller et VETUS-tilknyttet selskap.

• Slitasjedeler, som pakninger, smøremidler, lakk, børster, sinkanoder.

• Følgekostnader fra prottdeling, transport, reise eller overnatting, tap av tid, tap av eiendom, tap av bruk, eller kostnader som er påløpt for å gjøre produktet tilgjengelig, krankostnader, dokkkostnader, skader som skyldes personskade eller tap av eiendeler.

7 Service i utlandet

Henvend deg til den lokale VETUS-forhandleren hvis du trenger å få utført garantiarbeid. Du kan nne adressen til nærmeste VETUS-forhandleren via nettsiden www.vetus.com eller fra båtbyggeren, importøren eller VETUS B.V., Schiedam, Nederland.

8 Endringer

VETUS B.V. kan gjøre endringer på utførelsen eller konstruksjonen av sine produkter uten varsel. VETUS B.V. er ikke pålagt å gjøre disse endringene på produkter som tidligere eller blitt solgt eller levert av VETUS B.V..

Suomeksi

Takuu

1 Tietoa VETUS-palveluverkosta

VETUS-palveluverkko on veneen omistajan käytössä. Se tarjoaa neuvoja, tarkastuksia ja huoltoa, varaosia ja korjauksia ja käsittelee takuuvaatimukset.

2 VETUS-takuu

Takuu myönnetään ensimmäiselle omistajalle. Takuu voidaan siirtää uudelle omistajalle ja jäljellä oleva takuuaika siirtyy myös tälle. Jos keula- tai peräpotkuriin tehdään muutoksia, takuu raukeaa kokonaan.

Tämän takuun antaa VETUS BV tai sen sidosyhtiöt. Lopullisen päätöksen takuun soveltamisesta tekee

VETUS eivätkä sen valtuutetut jälleenmyyjät. Päätös lähetetään kirjallisesti asianmukaiselle jälleenmyyjälle/telakalle.

Loppukäyttäjä ei voi esittää takuuvaatimusta suoraan VETUSille vaan se on esitettävä VETUS-tuotteen toimittajalle.

3 VETUS-takuun kattavuus

VETUS takaa, että VETUS-tuotteen takuu kattaa tuotteen viat sekä materiaali- ja valmistusvirheet takuuajan aikana.

Takuuajan aikana VETUS korjaa tai vaihtaa vialliset tuotteet, jos vaatimuksen katsotaan olevan oikeutettu.

VETUS pidättää oikeuden toimittaa uuden tai korvaavan tuotteen.

Tuotteista, jotka VETUS korvaa takuuajan aikana, tulee automaattisesti VETUSin omaisuutta.

4 Takuuaika

Takuuaika alkaa hetkestä, jolloin VETUS-tuote myydään.

Takuuaika on 36 kuukautta. Tämä takuuaika koskee vain loppukäyttäjää.

Kaupallisessa käytössä takuuaika on 12 kuukautta. Ennen kuin tuotetta käytetään kaupallisesti, käyttäjän pitää saada kirjallinen hyväksyntä VETUSilta ja/tai valtuutetulta jälleenmyyjältä.

5 Korjaukset

Osien ja/tai tuotteiden vaihtaminen tämän takuun aikana ei vaikuta alkuperäisiin takuuehtoihin.

Takuun aikana vaihdetuille osille annetaan takuu jäljellä olevaksi takuuajaksi, joka koskee tuotetta, jonka osia ne ovat.

6 Takuuehdot

Näkyvistä vioista on ilmoitettava heti tai viimeistään 5 päivän sisällä kirjallisesti VETUS-jälleenmyyjälle, -jakelijalle tai -maahantuojalle.

Takuuvaatimusta ei voida hyväksyä jos:

• Keula- tai peräpotkuria on käytetty muuhun kuin erittelyn mukaiseen tarkoitukseen tai normaalista

42 020901.01

vetus® Maintenance and Warranty Manual for Thrusters

poikkeavalla tavalla.

• Keula- tai peräpotkuria on käytetty osana dynaamista kohdistamisjärjestelmää.

• Keula- tai peräpotkuri on asennettu väärin.

• On kyse normaalista kulumisesta.

• Ei ole noudatettu käyttöä, huoltoa ja korjausta koskevia ehtoja.

• Tuotetta on käytetty normaalista poikkeavalla tavalla.

• Vika on syntynyt omistajan tai käyttäjän laiminlyönnistä.

• Keula- tai peräpotkurin rakennetta on muutettu ilman VETUSin hyväksyntää.

• On käytetty muita kuin alkuperäisiä osia.

• Kyseessä on ulkoinen onnettomuus.

• Vikaa ei ole ilmoitettu kirjallisesti jälleenmyyjälle, alkuperäisten osien valmistajalle, maahantuojalle tai VETUS B.V. -yhtiölle, (Schiedam, Alankomaat), 14 päivän sisällä siitä kuin omistaja huomasi vian tai kun hänen olisi pitänyt huomata se. On mahdollista tehdä ilmoitus viimeistään 14 päivän sisällä takuun päättymisestä.

• 36 kk:n takuuaika on mennyt umpeen.

• Annettua huoltoaikataulua ei ole noudatettu eikä dokumentoitu.

Takuu ei kata seuraavia:

• Vikoja jotka eivät aiheudu materiaali- tai rakennevioista.

• Vikoja jotka aiheutuvat: Normaalista kulumisesta, sisäisestä tai ulkoisesta liasta, ruosteesta tai maalivahingosta, jäätymisestä, ylikuumenemisesta, ylikuormituksesta tai vääränlaisesta käsittelystä.

• Vahinkoja, jotka ovat syntyneet kuljetuksen, jakelun ja/tai varastoinnin aikana.

• Korjausta jonka on tehnyt muu kuin VETUS-jälleenmyyjä, kun VETUS B.V:lle tai sen sidosyhtiöille ei ole ilmoitettu etukäteen korjauksesta eikä sille ole annettu kirjallista lupaa.

• Materiaaleja tai menettelyitä, joita on käytetty omistajan pyynnöstä ja jotka eivät ole osa normaalia palvelua.

• Tarkastuksia, erityistyötä, vastaavia toimenpiteitä tai neuvoja, jotka on tehty tai annettu maksua vastaan ilman VETUS B.V:ltä tai sen sidosyhtiöltä saatua lupaa.

• Kulumiselle alttiita osia, kuten tiivisteitä, voiteluaineita, maalia, harjoja ja sinkkianodeita.

• Voitonjaosta, kuljetuksesta, matkustamisesta, majoituksesta, ajan menetyksestä, omaisuuden menetyksestä, käytön menetyksestä tai kuluista jotka ovat syntyneet tuotteen tekemisestä käyttökelpoiseksi, nosturikuluista, satamakuluista, henkilövahingon tai omaisuuden menetyksen aiheuttamista vahingoista aiheutuneita seurauskuluja.

7 Huolto ulkomailla

Jos tarvitset takuun piiriin kuuluvaa huoltoa, ota yhteyttä paikalliseen VETUS-jälleenmyyjään. Löydät lähimmän VETUS-jälleenmyyjän sivustolta www.vetus. com veneenrakennus, maahantuoja tai VETUS B.V., Schiedam, Alankomaat.

8 Muutokset

VETUS B.V. voi tehdä muutoksia tuotteidensa toteuttamiseen tai rakenteeseen siitä etukäteen ilmoittamatta. VETUS B.V. ei ole velvollinen tekemään näitä muutoksia tuotteisiin, jotka se on myynyt tai toimittanut aikaisemmin.

Polski

Gwarancja

1 Informacje o sieci serwisów VETUS

Sieć serwisów VETUS jest dostępna dla właścicieli łodzi. W serwisach istnieje możliwość zasięgnięcia porady, przeprowadzenia przeglądu, prac serwisowych, pozyskania części, dokonania napraw i przetwarzania roszczeń gwarancyjnych.

2 Informacje o gwarancji VETUS

Gwarancja przyznawana jest pierwszemu właścicielowi. Gwarancję można przekazać nowemu właścicielowi, na którego zostanie przeniesiona pozostałość okresu gwarancyjnego. Wszelkie modykacje przy pędnikach dziobowych lub rufowych spowodują unieważnienie warunków gwarancji.

Gwarancję zapewnia rma VETUS BV lub spółka powiązana.

Ostateczną decyzję o zastosowaniu gwarancji podejmuje rma VETUS, a nie jej autoryzowani dealerzy. Decyzja zostanie przekazana przez dealera/stocznię na piśmie.

Użytkownik końcowy nie może złożyć reklamacji gwarancyjnej bezpośrednio do rmy VETUS, tylko do dostawcy produktu VETUS.

3 Informacje o zakresie gwarancji VETUS

Firma VETUS gwarantuje, że wyposażenie VETUS objęte jest gwarancją na wady produktowe, materiałowe i produkcyjne w trakcie okresu gwarancji.

Produkty wadliwe w trakcie okresu gwarancji będą poddawane naprawie lub wymieniane przez rmę VETUS w przypadku uznania reklamacji.

Firma VETUS zastrzega prawo do wymiany produktu na nowy lub zastępczy.

Produkty wymienione przez rmę VETUS w ramach gwarancji automatycznie stają się własnością rmy VETUS.

4 Okres gwarancji

Okres gwarancji rozpoczyna się w momencie sprzedaży produktu VETUS.

Okres gwarancji wynosi 36 miesięcy. Okres gwarancji dotyczy jedynie detalicznego użytkownika końcowego.

Okres gwarancji dla zastosowań komercyjnych wynosi 12 miesięcy. Przed użyciem produktu do celów komercyjnych, użytkownik powinien uzyskać pisemną zgodę od rmy VETUS i/lub autoryzowanego dealera.

5 Naprawy

Wymiana części i/lub produktów w ramach gwarancji nie wpływa na pierwotne warunki gwarancji.

Części wymienione w ramach gwarancji objęte są gwarancją przez pozostały jej okres, który obejmuje urządzenie, którego dana część jest elementem.

6 Warunki gwarancji

Użytkownik powinien niezwłocznie, a najpóźniej w ciągu 5 dni, pisemnie poinformować dealera, dystrybutora lub importera rmy VETUS o widocznych usterkach.

Wszelkie roszczenia gwarancyjne będą nieważne jeśli:

• Pędnik dziobowy lub rufowy został zastosowany w celu innym niż określony w specykacji lub został użyty w sposób inny, niż normalnie oczekiwany.

• Pędnik dziobowy lub rufowy został użyty jako element układu dynamicznego pozycjonowania.

• Pędnik dziobowy lub rufowy został nieprawidłowo zainstalowany.

• Usterka wynika z normalnego zużycia.

• Warunki eksploatacji, konserwacji i napraw nie były przestrzegane.

• Produkt został zastosowany w celu innym niż normalnie oczekiwano.

• Usterka jest spowodowana przez niedbałość właściciela lub użytkownika.

• Konstrukcja pędnika dziobowego lub rufowego została zmieniona bez autoryzacji rmy VETUS.

• W urządzeniu zostały zamontowane nieoryginalne części.

• Usterka powstała w wyniku kataklizmu.

• Usterka nie została zgłoszona pisemnie dealerowi, producentowi sprzętu (OEM), importerowi lub rmie VETUS B.V. Schiedam, Holandia, w ciągu 14 dni od stwierdzenia usterki przez właściciela lub momentu w którym powinna być stwierdzona przez właściciela. Taki raport należy złożyć najpóźniej w ciągu 14 dni od wygaśnięcia gwarancji.

• Okres gwarancji wynoszący 36 miesięc y zakończył się.

• Nie przestrzegano i nie udokumentowano zalecanego harmonogramu serwisu.

Gwarancje nie obejmuje:

• Usterek nie spowodowanych wadami materiałowymi i konstrukcyjnymi.

• Usterek spowodowanych normalnym zużyciem, zewnętrznym lub wewnętrznym zabrudzeniem, uszkodzeniem powłoki malarskiej lub korozją, zamarzaniem, przegrzaniem, przeładowaniem lub niewłaściwym obchodzeniem się.

• Uszkodzeń powstałych podczas transportu, dystrybucji i/lub magazynowania.

• Napraw przeprowadzonych przez rmę inną niż dealer VETUS, jeśli VETUS B.V. lub spółka stowarzyszona nie zostały poinformowane o naprawie i nie udzieliły na nią pisemnej zgody.

• Materiałów i procedur zastosowanych na prośbę właściciela, a które nie są częścią normalnego zakresu serwisu.

• Inspekcji, robót specjalistycznych, podobnych działań lub doradztwa przeprowadzonego za opłatą bez zgody rmy VETUS B.V. lub spółki stowarzyszonej.

• Części zużywających się, takich jak uszczelki, smary, pokrycia malarskie, szczotki, anody cynkowe.

• Wynikowych kosztów udziału w zyskach, transportu, podróży i zakwaterowania, utraty czasu, utraty mienia, utraty użytkowania lub kosztów poniesionych w związku z udostępnieniem produktu, kosztów dźwigu, opłat portowych, odszkodowania za utratę mienia lub uszczerbek na zdrowiu.

7 Serwis za granicą

W przypadku konieczności przeprowadzenia prac gwarancyjnych, należy udać się do lokalnego dealera rmy VETUS. Adres najbliższego dealera VETUS dostępny jest na stronie www.vetus.com, od konstruktora łodzi, importera lub rmy VETUS B.V., Schiedam, Holandia.

8 Modykacje

VETUS B.V. może dokonywać zmian w wykonaniu lub budowie swoich produktów bez wcześniejszego powiadomienia. Firma VETUS B.V. nie jest zobowiązana do wprowadzenia tych modykacji do produktów, które zostały wcześniej sprzedane lub dostarczone.

vetus® Maintenance and Warranty Manual for Thrusters

020901.01 43

Vervangende onderdelen

Ersatzteile

Piezas de recambio

Replacement parts

Pièces de rechange

BOW Series / STE Series

ø D

BOW2512D

25 kgf 12 V

BOW2512E CB2535E

BOW3512D

35 kgf 12 V

45 kgf 12 V ø 125 mm SET0149 SET0126

12 V

55 kgf

24 V SET0127

BOW3512E CB2535E

BOW3512F ø 125 mm CB2535E

ø 110 mm SET0148

ø 150 mm

SET0149

ø 150 mm SET0149

Pezzi di ricambio

V-Ring

BP1187

SET0126

12 V

60 kgf

24 V SET0127

12 V

75 kgf

24 V SET0127

12 V ø 185 mm

Ext. Runtime SET0128

95 kgf

24 V ø 185 mm

Ext. Runtime SET0130

12 V

125 kgf

24 V

Ext. Runtime SET0130

160 kgf 24 V ø 250 mm SET0151

Ext. Runtime SET0128

180 kgf 24 V ø 250 mm SET0151 SET0128 BP170

ø 185 mm SET0150

SET0150

ø 250 mm SET0151

SET0126

SET0128

SET0129

SET0128

SET0129

SET0130

BP170

SET0131

220 kgf 24 V ø 300 mm SET0221

Ext. Runtime SET0128

285 kgf 48 V ø 300 mm SET0221 SET0132 BP1055

44 020901.01

vetus® Maintenance and Warranty Manual for Thrusters

BP1055

Udskiftningsdele

Reservedeler

Części zamienne

Reservdelar

30 kgf, 12 V BOWA0301 ø 110 mm SET0148

36 kgf, 12 V BOWA0361

42 kgf, 12 V BOWA0421

57 kgf, 12 V BOWA571

57 kgf, 48 V BOWA0574

65 kgf, 12 V BOWA0651

Peças sobressalentes

BOWPRO Series

ø D

ø 125 mm SET014936 kgf, 48 V BOWA0364

ø 150 mm SET0149

ø 185 mm SET015076 kgf, 12 V BOWA0761

76 kgf, 48 V BOWA0764

57 kgf, 12/24V BOWB057 ø 150 mm SET0149

65 kgf, 12/24 V BOWB065

76 kgf, 12/24 V BOWB076

90 kgf, 12/24 V BOWB090

110 kgf, 12/24 V BOWB110

130 kgf, 12/24 V BOWB130

150 kgf, 12/24 V BOWB150 ø 250 mm SET0151

ø 185 mm SET0150

SET0130,

BP1187

(4 x)

L min.

SET0126

(8 x)

L min.

139

28.5

209

SET0128

(8 x)

L min.

2012.5

SET0131,

SET0132

(8 x)

L min.

28.5

2012.5

CB2535E

(4 x)

L min.

vetus® Maintenance and Warranty Manual for Thrusters

159

SET0127

(4 x)

L min.

SET0129

(8 x)

28.5

L min.

2511

2010

[mm]

020901.01 45

Onderhoudsregistratie Maintenance Records Wartungseintragungen Enregistrement des révisions Registro del mantenimiento Registrazione delle manutenzioni

(1) Year

(2) Days 14 60 90 120 180 240 270 300 360

(3) Electrical connections

(4) Batteries

(5) Carbon Brushes

(6) Zinc Anode

(7) Datum

(8) Comments

(1) Year

(2) Days 14 60 90 120 180 240 270 300 360

(3) Electrical connections

(4) Batteries

(5) Carbon Brushes

(6) Zinc Anode

(7) Datum

(8) Comments

    

     

    

     



(1) Jaar (2) Dagen (3) Elektrische aansluitingen (4) Accu’s (5) Kool borstels (6) Zinkanode (7) Datum (8) Opmerkingen

(1) År (2) Dage (3) Elektriske tilslutninger (4) Batterier (5) Kulbørster (6) Zinkanode (7) Dato (8) Bemærkninger

46 020901.01

(1) Jahr (2) Tage (3) Elektroanschlüsse (4) Batterien (5) Kohlebürsten (6) Zinkanode (7) Datum (8) Hinweise

(1) År (2) Dagar (3) Elektriska anslut-

ningar (4) Batterier (5) Kolborstar (6) Zinkanod (7) Datum (8) Anteckningar

(1) Année (2) Jours (3) Connexions électriques (4) Batteries (5) Balais en carbone (6) Anode en zinc (7) Donnée (8) Commentaires

(1) År (2) Dager (3) Elektriske koblinger (4) Batterier (5) Karbonbørster (6) Sinkanode (7) Dato (8) Kommentarer

(1) Año (2) Días (3) Conexiones eléctricas (4) Baterías (5) Escobillas de carbón (6) Ánodo de zinc (7) Fecha (8) Comentarios

(1) Vuosi (2) Päivää (3) Sähköliitännät (4) Akut (5) Hiiliharjat (6) Sinkkianodi (7) Päiväys (8) Huomautukset

vetus® Maintenance and Warranty Manual for Thrusters

(1) Anni (2) Giorni (3) Connessioni elettriche (4) Batterie (5) Spazzole al carbonio (6) Anodo di zinco (7) Data (8) Annotazioni

(1) Lata (2) Dni (3) Połączenia elektryczne (4) Akumulatory (5) Szczotki węglowe (6) Anoda cynkowa (7) Punkt odniesienia (8) Uwagi

Registrering af vedligeholdelse Underhållsprotokoll Registrering av vedlikehold Huoltorekisteröinti Zapisy dotyczące konserwacji

(1) Year

(2) Days 14 60 90 120 180 240 270 300 360

(3) Electrical connections

(4) Batteries

(5) Carbon Brushes

(6) Zinc Anode

(7) Datum

(8) Comments

(1) Year

(2) Days 14 60 90 120 180 240 270 300 360

(3) Electrical connections

(4) Batteries

(5) Carbon Brushes

(6) Zinc Anode

(7) Datum

(8) Comments

    

     

    

     



(1) Year

(2) Days 14 60 90 120 180 240 270 300 360

(3) Electrical connections

(4) Batteries

(5) Carbon Brushes

(6) Zinc Anode

(7) Datum

(8) Comments

vetus® Maintenance and Warranty Manual for Thrusters

    

     

020901.01 47



vetus b.v.

Printed in the Netherlands

020901.01 2019-07

FOKKERSTRAAT 571 - 3125 BD SCHIEDAM - HOLLAND TEL.: +31 0(0)88 4884700 - sales@vetus.nl - www.vetus.com

Vetus BOW9512D, BOW3512D, BOW6012D, BOW5512DI, STE6012D Maintenance And Warranty Manual

Specifications and Main Features

Frequently Asked Questions

User Manual

1 Inleiding

2 Onderhoud

2.1 Onderhoudsschema

2.2 Elektrische installatie

2.3 Staartstuk

2.4 Kathodische bescherming

2.5 Vervangen zinkanode

1 Introduction

2 Maintenance

2.1 Maintenance Schedule

2.2 Electrical installation

2.3 Tail piece and zinc anode

2.4 Checking Cathodic Protection

2.5 Zinc anode replacement

1 Vorbemerkung

2 Wartung

2.1 Wartungsplan

2.2 Elektroanlage

2.3 Bugstrahlruder-Endstück und Zinkanode

2.4 Schutzkathode kontrollieren

2.5 Erneuern der Zinkanode

1 Introduction

2 Entretien

2.1 Calendrier d’entretien

2.2 Installation électrique

2.3 Extension et anode en zinc

2.5 Remplacement de l’anode en zinc

1 Introducción

2 Mantenimiento

2.1 Programa de mantenimiento

2.2 Instalación eléctrica

2.3 Pieza de cola y ánodo de zinc

2.4 Inspección de la protección catódica

2.5 Sustitución del ánodo de zinc

1 Introduzione

2 Manutenzione

2.1 Registro di manutenzione

2.2 Impianto elettrico

2.3 Terminale e anodo di zinco

2.4 Controllo della Protezione Catodica

2.5 Sostituzione dell’anodo di zinco

1 Indledning

2 Vedligeholdelse

2.1 Vedligeholdelsesskema

2.2 Elektrisk installation

2.3 Endestykke og zinkanode

2.4 Kontrol af den katodiske beskyttelse

2.5 Udskiftning af zinkanoden

1 Inledning

2 Underhåll

2.1 Underhållsschema

2.2 Elektrisk installation

2.3 Drev och zinkanod

2.4 Kontrollera katodskydd

2.5 Byte av zinkanoden

1 Introduksjon

2 Vedlikehold

2.1 Vedlikeholdsprogram

2.2 Elektrisk installasjon

2.3 Endestykke og sinkanode

2.4 Kontroll av katodebeskyttelse

2.5 Skifte av sinkanode

1 Johdanto

2 Huolto

2.1 Huoltoaikataulu

2.2 Sähköasennus

2.3 Peräkappale ja sinkkianodi

2.4 Katodisen suojauksen tarkistus

2.5 Sinkkianodin vaihtaminen

1 Wstęp

2 Konserwacja

2.1 Program prac konserwacyjnych

2.2 Instalacja elektryczna

2.3 Końcówka i anoda cynkowa

2.4 Kontrola ochrony katodowej

2.5 Wymiana anody cynkowej
