Page 1
Installatie instructies
Installation instructions
Installationsvorschriften
Instructions d’installation
Instrucciones de instalación
Istruzioni per l’installazione
NEDERLANDS 2
ENGLISH 3
DEUTSCH 4
FRANÇAIS 5
ESPAÑOL 6
ITALIANO 7
Beluchters
Air vents
Belüfter
Coudes anti-siphon
Aireadores
Aeratori
AIRVENT V
AIRVENT H
AIRVH 38
Co p yr i gh t © 2 007 Ve tus d en Ou d en n. v. Sc hie dam H oll and
Page 2
NEDERLANDS
Inleiding
Er zijn drie typen beluchters:
Airvent H : Beluchter
aansluiting 13 - 32 mm
Airvent V : Beluchter met klep, aansluiting 13 - 32 mm
AirVH 38 : Beluchter zonder klep met beluchtingsleiding,
aansluiting 38 mm
zonder klep met beluchtingsleiding,
Installatievoorbeelden
De beluchters kunnen in een aantal verschillende situaties worden toegepast.
N.B. De nummers verwijzen naar de tekeningnummers op de
achterzijde.
1 Uitlaatsysteem
De beluchters kunnen worden toegepast in de koelwaterleiding
van een water geïnjecteerd uitlaatsysteem, met het water-injectiepunt ‘C’ onder of minder dan 15 cm boven de waterlijn.
A Beluchter zonder klep
B Beluchter met klep
2 Toilet
De beluchters kunnen worden toegepast in de afvoerleiding bij
een onder de waterlijn opgesteld toilet.
3 Vuilwatertank
De beluchter AirVH 38 kan worden toegepast in de afvoerleiding tussen pomp en huiddoorvoer indien de vuilwatertank

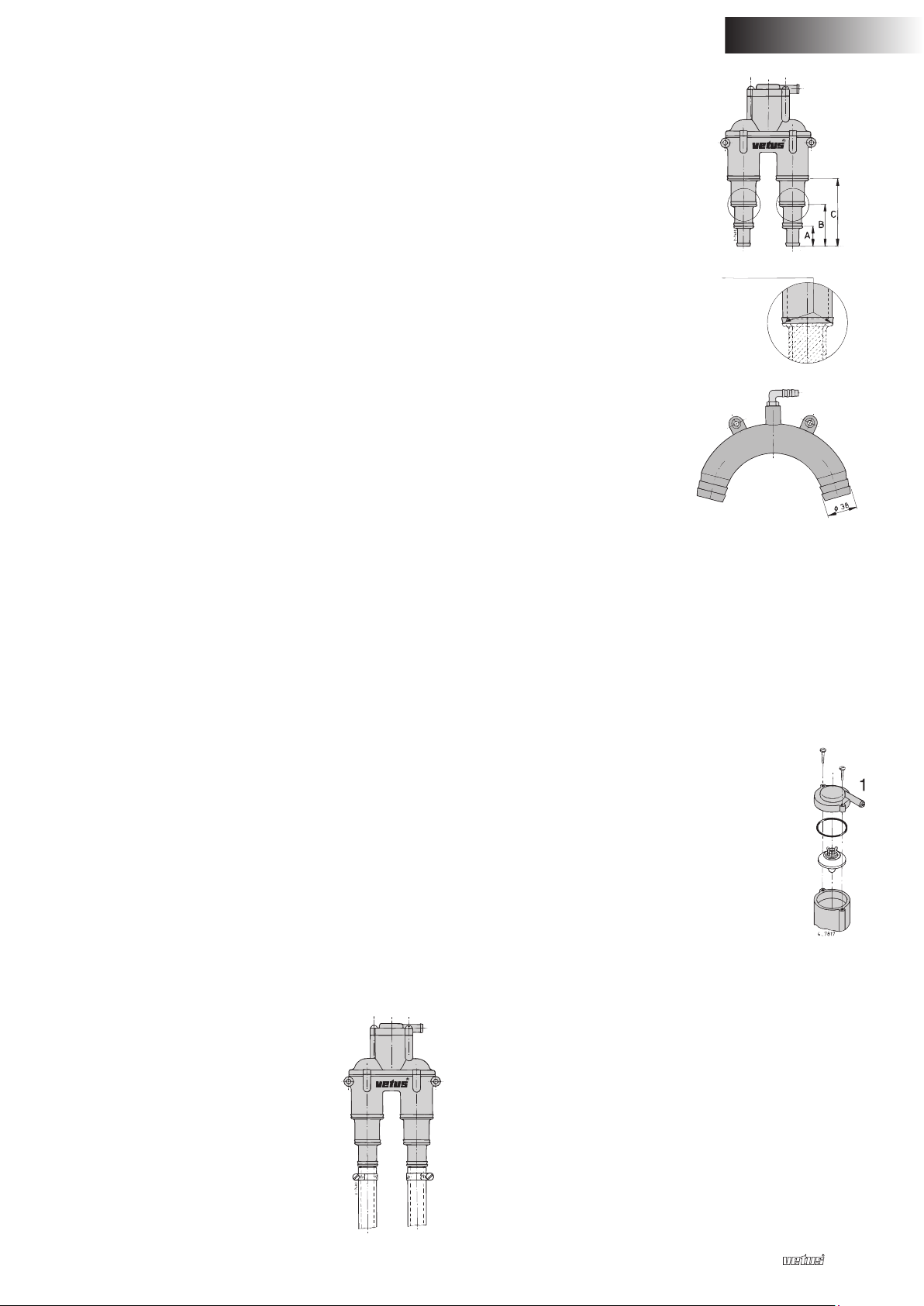

onder de waterlijn is opgesteld en de huiddoorvoer zich ook
onder de waterlijn bevindt.

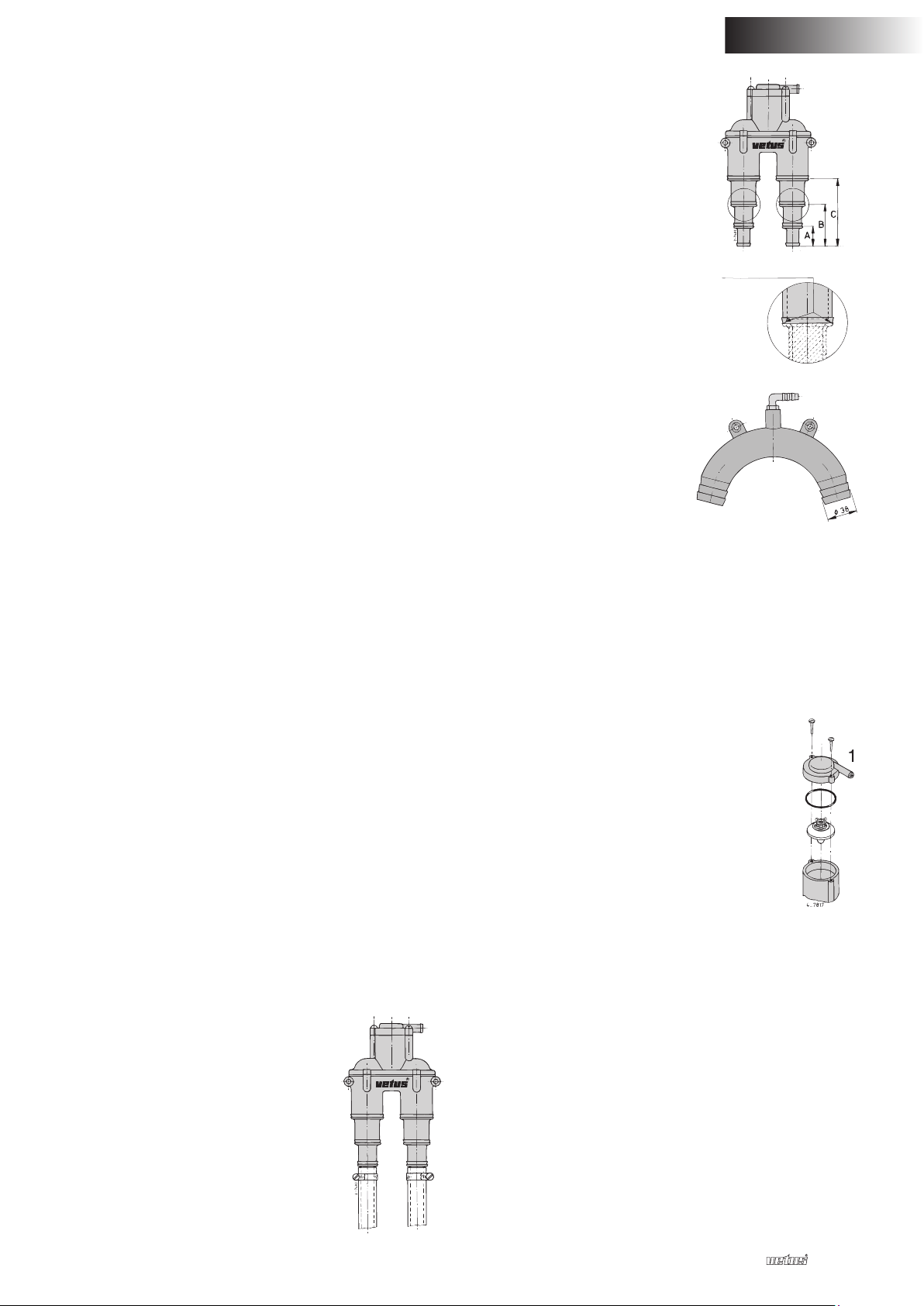

Indien een slang met een grotere diameter moet worden
aangesloten, dient een deel te
worden afgezaagd.
Voor slangdiameter 19 mm:
zaag deel A af.
Voor slangdiameter 25 mm:
zaag deel B af.
Voor slangdiameter 32 mm:
zaag deel C af.
Na het afzagen dient de aansluiting goed te worden afgebraamd.
Monteer elke slangverbinding
met een roestvaststalen slangklem.
Afbramen
Beluchter AirVH 38
Op de aansluitingen van het
bochtstuk kan direct een slang
met een diameter van 38 mm
worden aangesloten. Monteer
elke slangverbinding met een
roestvaststalen slangklem.
Beluchtingsleiding
Boor voor de huiddoorvoer een gat van 10 mm diameter in de
scheepshuid en monteer deze met een afdichtingskit. Monteer
de beluchtingsleiding op de huiddoorvoer en op de beluchter
met de meegeleverde slangklemmen.
Installatie
Installeer de beluchter tenminste 40 cm, maar niet meer dan 2
meter boven de waterlijn. Bij een zeilschip moet de beluchter
tevens zoveel mogelijk midscheeps worden opgesteld; hiermee
wordt vookomen dat als het schip onder een helling vaart de
beluchter zich minder dan de vereiste 40 cm boven de waterlijn
bevindt.
Op de beluchters zonder klep moet een beluchtingsleiding
worden aangesloten. De beluchtingsleiding dient op afschot
naar de huiddoorvoer te worden aangelegd. De huiddoorvoer
dient zich tenminste 15 cm boven de waterlijn te bevinden, bij
zeilschepen ook als het schip onder een helling vaart.
In het geval van installatievoorbeeld 1 zal tijdens het draaien
van de motor continu een kleine hoeveelheid water uit de huiddoorvoer stromen.
Op de beluchter met klep kan een beluchtingsleiding worden
aangesloten. Eventueel lekwater kan hiermee worden afge-
voerd.
Beluchters Airvent H en V
Op de aansluitingen van het bochtstuk
kan direct een slang met een diameter
van 13 mm worden aangesloten.
Onderhoud
Bij de beluchters zonder klep dient regelmatig de beluchtingsleiding op verstoppingen te worden gecontroleerd.
Bij de beluchter met klep dient regelmatig het volgende onderhoud te worden uitgevoerd:
Verwijder regelmatig zout, roest en vuildeeltjes van alle onderdelen van de klep en uit het
huis waarin zich de klep bevindt door middel
van spoelen met schoon water. Verwijder het
deksel (1) om de klep uit het huis te kunnen
nemen.
Spuit de onderdelen van de klep in met tef-
lon-spray alvorens deze weer te monteren.
Controleer de werking van de klep (vacuüm
zuigen aan de aansluiting voor de beluchtingsleiding) en de afdichting van de deksel alvorens de beluchter weer in gebruik te nemen.
Technische gegevens
Airvent H en V:
Materiaal bochtstuk : kunststof (PP)
Beluchtingsklep, materiaal zitting : kunststof
materiaal klep : kunststof
materiaal veer : RVS
Gevoeligheid : 8 cm WK
Materiaal huiddoorvoer : kunststof
Slang : 8x14 mm, lengte 4 meter
2 030405.03
AirVH 38:
Materiaal bochtstuk : kunststof (PA66)
Beluchters
Page 3
ENGLISH
Introduction
There are three types of air vents:
Airvent H : Air vent
13 mm (0.5”) - 32 mm (1.3”) connection
Airvent V : Air vent with valve, 13 mm (0.5”) - 32 mm (1.3”)
connection
AirVH 38 : Air vent without valve with air pipe,
38 mm (1.5”) connection
without valve with air pipe,
Installation examples
The air vents can be used in a number of different situations.

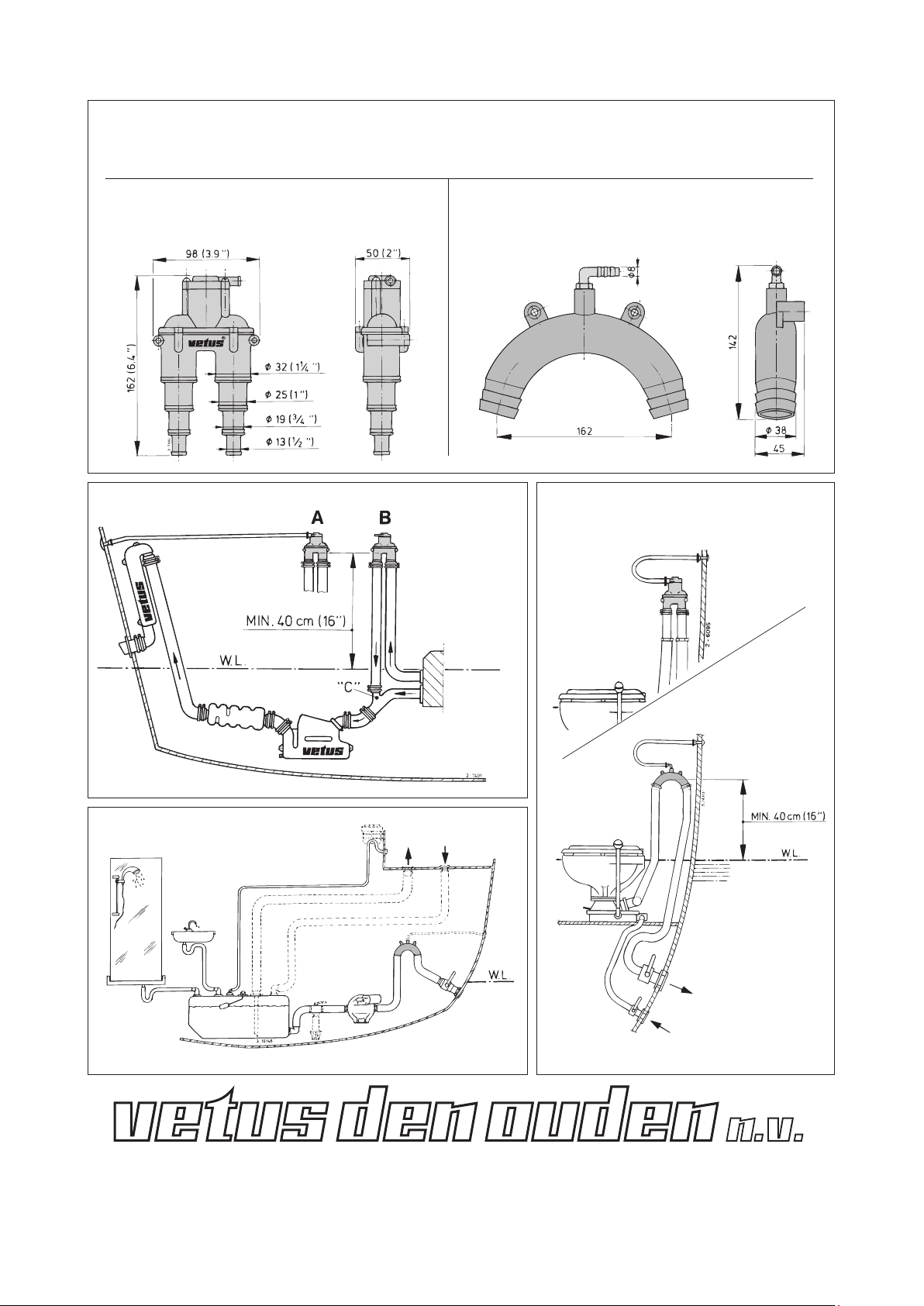

N.B.: The numbers refer to the numbers on the drawing on the
back.
1 Exhaust System
The air vents can be fitted in the coolant water pipe of a waterinjected exhaust system, with the water-injection point ‘C’
below, or less than 15 cm (6”) above the water-line.
A Air vent without valve
B Air vent with valve
2 Toilet
The air vents can be fitted in the outlet pipe of a toilet installed
under the water-line.
3 Waste water tank
The AirVH 38 air vent can be fitted in the outlet pipe between
pump and hull access when the waste water tank is installed
below the waterline and the hull access is also below the waterline.

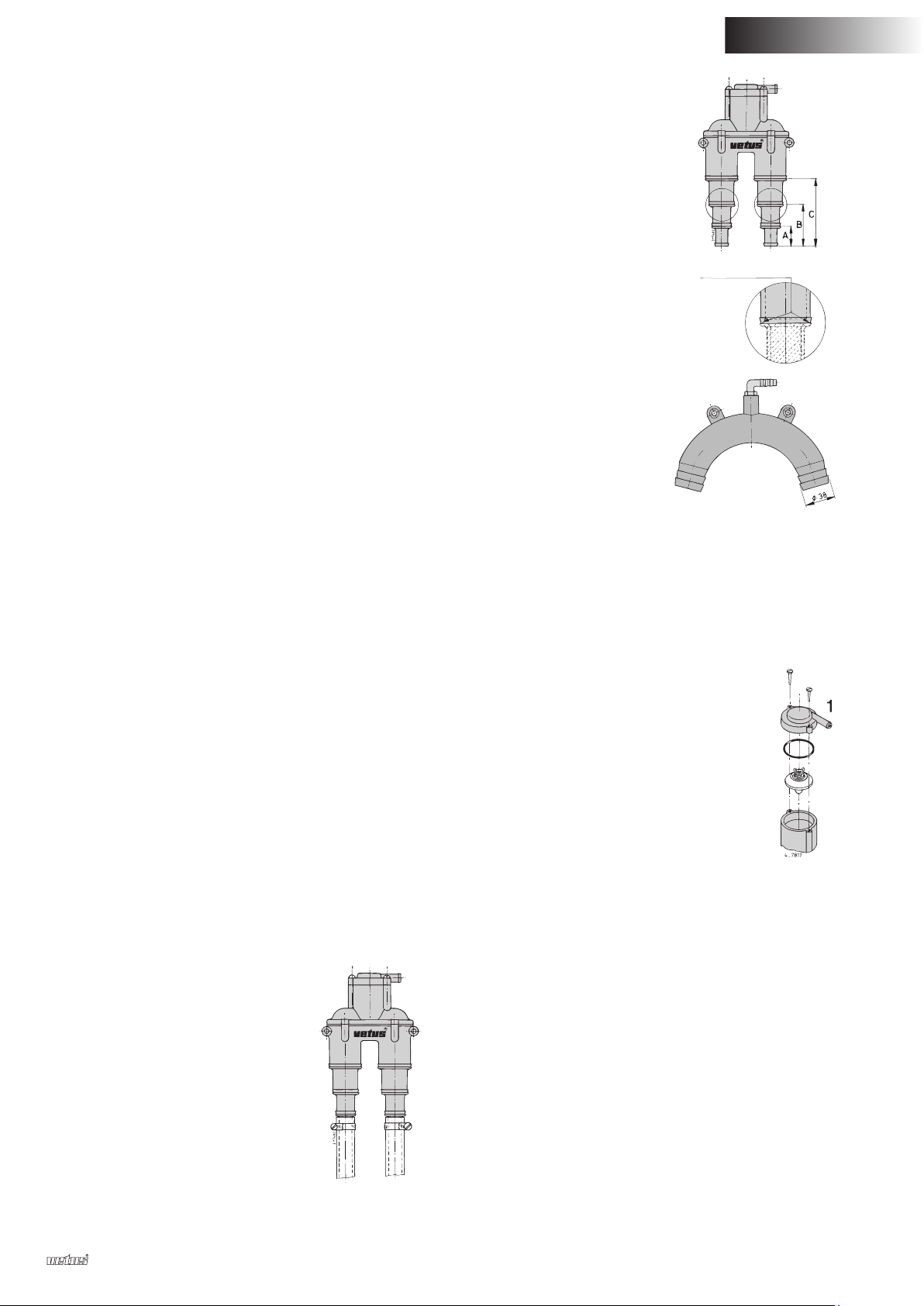

If a hose with a larger diameter
is used, a section will need to
be sawn off.
For 19 mm (0.75”) diameter
hose: Saw off section A.
For 25 mm (1.0”) diameter
hose: Saw off section B.
For 32 mm (1.25”) diameter
hose: Saw off section C.
After sawing the relevant section off, carefully de-burr the
connector.
Fit every hose connection
using a stainless steel hose
clamp.
De-burr
AirVH 38
A hose with a diameter of
38 mm (1.5”) can be connected directly to the bend section
connector. Fit every hose connection using stainless steel
hose clamps.
Air vent pipe
Drill a 10 mm (0.4”) diameter hole through the ship’s hull for the
outlet, and fit with a adhesive sealant. Fit the air vent pipe to the
hull outlet and to the air vent with the hose clamps supplied.
Installation
Install the air vent at least 40 cm (16”) above the waterline, but
not more than 2 metres (6.6 ft) above the waterline. In a sailing ship, the air vent should be installed as close to midships
as possible, this will prevent the air vent coming below the
required 40 cm (16”) above the waterline when the ship heels
under sail.
An air vent pipe must be connected to air vents without valve.
The air vent pipe should be fitted so that it drains towards the
hull. The hull outlet should be at least 15 cm (6”) above the
waterline. This applies to a sailing ship even when it is heeling
under sail.
In the case of installation example 1, a small amount of water
will pour out of the outlet while the engine is running.
An air vent pipe can be fitted to the air vent with valve. This will
drain away any water leaks.
Air vent H and V
A 13 mm (0.5”) hose can be connected
straight to the bend section connector.
Maintenance
With air vents without valve, check the air vent pipe regularly
for blockages.
With the air vent with valve, the following
maintenance should be carried out regularly:
Regularly remove salt, rust and dirt from all
valve components and from the valve housing by rinsing out with clean water.
Remove the cap (1) in order to take the valve
out of the housing.
Spray the valve components with a Teflon
spray before refitting.
Check the valve operation (vacuum suction
on the air vent pipe connection) and the cap
sealing before returning to use.
Technical data
Air vent H and V:
Bend section material : plastic (PP)
Air Vent Valve, seat material : plastic
valve material : plastic
spring material : stainless steel
Sensitivity : 8 cm (3.15”) water
Hull outlet material : plastic
Hose : 8 mm (0.3”) x 14 mm (0.55”),
4 metres (13.1 ft) long
Air vents
AirVH 38:
Bend section material : plastic (PA66)
030405.03 3
Page 4
DEUTSCH
Einleitung
Es gibt drei Typen von Belüftern:
Airvent H : Belüfter ohne Ventil mit Entlüftungsleitung,
Anschluß 13 - 32 mm
Airvent V : Belüfter
AirVH 38 : Belüfter ohne Ventil mit Entlüftungsleitung,
Anschluß 38 mm
mit Ventil, Anschluß 13 - 32 mm
Montagebeispiele
Die Belüfter können in verschiedenen Situationen verwendet
werden.
Achtung: Die Nummern verweisen auf die Zeichnungsnummern
auf der Rückseite.
1 Auspuffsystem
Die Belüfter können in der Kühlwasserleitung eines wassereingespritzten Auspuffsystems mit dem Wassereinspritzpunkt ‘C’
unter oder bis zu 15 cm oberhalb der Wasserlinie verwendet
werden.
A Belüfter ohne Ventil
B Belüfter mit Ventil
2 Toilette
Die Belüfter können in der Abflußleitung einer unter der
Wasserlinie aufgestellten Toilette verwendet werden.

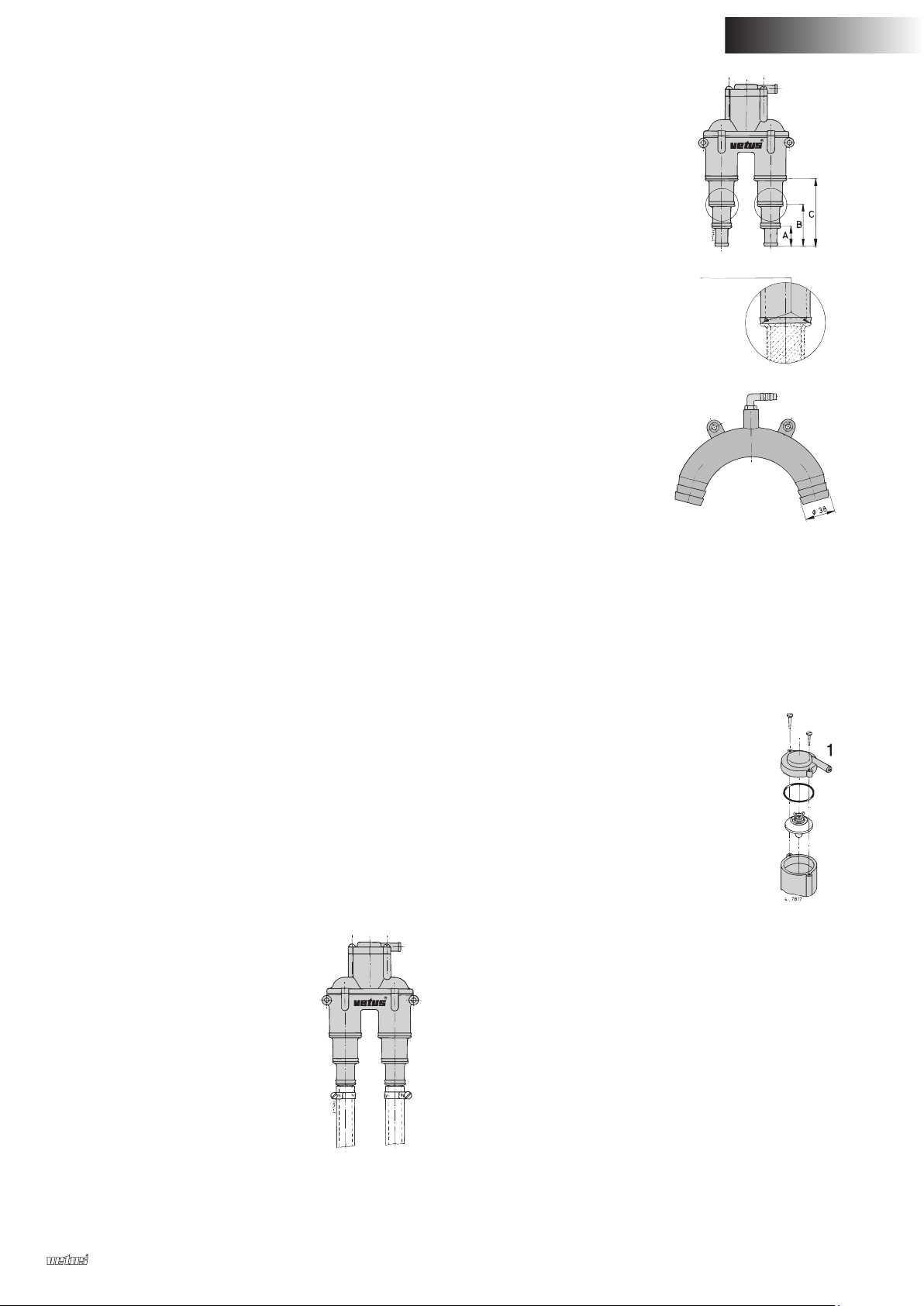

Wenn ein Schlauch mit einem
größeren Durchmesser angeschlossen werden muß, muß
ein Teil abgesägt werden.
Bei Durchmesser von 19 mm:
Sägen Sie Teil A ab.
Bei Durchmesser von 25 mm:
Sägen Sie Teil B ab.
Bei Durchmesser von 32 mm:
Sägen Sie Teil C ab.
Nach dem Absägen muß der
Anschluß gut poliert werden.
Montieren Sie jede Schlauchverbindung mit einer rostfreien
stählernen Schlauchschelle.
Belüfter AirVH 38
An die Anschlüsse des
Bogenstücks kann direkt ein
Schlauch mit einem Durchmesser von 38 mm angeschlossen werden. Montieren
Sie jede Schlauchverbindung
mit einer rostfreien stählernen
Schlauchschelle.
Polieren
3 Abwassertank
Der Belüfter AirVH 38 kann in der Abflußleitung zwischen
Pumpe und Außenhautdurchfuhr verwendet werden, wenn
der Abwassertank unter der Wasserlinie aufgestellt ist und die
Außenhautdurchfuhr sich ebenfalls unterhalb der Wasserlinie
befindet.
Montage
Montieren Sie den Belüfter mindestens 40 cm, jedoch nicht
mehr als 2 m oberhalb der Wasserlinie. Bei Segelschiffen muß
der Belüfter zugleich möglichst in der Mitte des Schiffs aufgestellt werden. Auf diese Weise wird verhindert, daß sich der
Belüfter, wenn das Schiff unter einer Krängung fährt, weniger
als 40 cm über der Wasserlinie befindet.
An Belüfter ohne Ventil muß eine Entlüftungsleitung angeschlossen werden. Die Entlüftungsleitung muß abschüssig zur
Außenhautdurchfuhr angelegt werden. Die Außenhautdurchfuhr
muß sich mindestens 15 cm oberhalb der Wasserlinie befinden.
Bei Segelschiffen muß dies auch gewährleistet sein, wenn sie
unter einer Krängung fahren.
Im Fall der Montageabbildung 1 strömt bei laufendem Motor
stets eine geringe Wassermenge aus der Außenhautdurchfuhr.
An Belüfter mit Ventil kann eine Entlüftungsleitung angeschlossen werden. Damit kann eventuelles Leckwasser abgeführt
werden.
Entlüftungsleitung
Bohren Sie für die Außenhautdurchfuhr ein Loch mit einem
Durchmesser von 10 mm in die Schiffshaut und montieren Sie diese mit einem Dichtstoff. Montieren Sie die
Entlüftungsleitung mit den mitgelieferten Schlauchschellen auf
der Außenhautdurchfuhr und auf dem Belüfter.
Wartung
Bei den Belüftern ohne Ventil muß die Entlüftungsleitung regelmäßig auf Verstopfungen geprüft werden.
Bei Belüftern mit Ventil müssen regelmäßig folgenden Wartungen
durchgeführt werden:
Entfernen Sie von allen Teilen des Ventils sowie
aus dem Gehäuse, in dem sich das Ventil befindet, regelmäßig Salz, Rost und Schmutzpartikel,
indem Sie mit sauberem Wasser spülen.
Entfernen Sie den Deckel (1), um das Ventil aus
dem Gehäuse nehmen zu können.
Sprühen Sie die Teile des Ventils mit Teflon-
spray ein, bevor Sie sie wieder montieren.
Bevor Sie den Belüfter wieder in Gebrauch nehmen, kontrollieren Sie bitte, ob das Ventil funktioniert (Vakuum
an dem Anschluß für die Entlüftungsleitung erzeugen) und ob
der Deckel dicht ist.
Belüfter Airvent H und V
An die Anschlüsse des Bogenstücks
kann ein Schlauch mit einem
Durchmesser von 13 mm direkt angeschlossen werden.
4 030405.03
Technische Daten
Airvent H und V:
Material Bogenstück : Kunststoff (PP)
Belüfterventil, Material Sitz : Kunststoff
Material Ventil : Kunststoff
Material Feder : rostfreier Stahl
Empfindlichkeit : 8 cm WK
Material Außenhautdurchfuhr : Kunststoff
Schlauch : 8 x 14, Länge 4 m
Air VH 38:
Material Bogenstück : Kunststoff (PA66)
Belüfter
Page 5
FRANÇAIS
Introduction
Il existe trois types de coudes anti-siphon:
Airvent H: Coude anti-siphon sans soupape avec conduite de
ventilation, raccordement 13 - 32 mm
Airvent V: Coude anti-siphon
raccordement 13 - 32 mm
AirVH 38: Coude anti-siphon sans soupape avec conduite de
ventilation, raccordement 38 mm
avec soupape,
Exemples d’installation
Les coudes anti-siphon peuvent être utilisés dans différents
cas.
N.B. Les numéros renvoient aux numéros de dessin au verso.
1 Système d’échappement
Les coudes anti-siphon peuvent être utilisés dans la canalisation d’eau de refroidissement d’un système d’échappement
avec injection d’eau, dont le point d’injection d’eau “C” est
situé au-dessous de la ligne de flottaison ou à moins de 15 cm
au-dessus de celle-ci.
A Coude anti-siphon sans soupape
B Coude anti-siphon avec soupape
2 Toilettes
Les coudes anti-siphon peuvent être utilisés dans les tuyaux
d’évacuation de toilettes situés au-dessous de la ligne de flottaison.
3 Réservoir pour eaux usées
Le coude anti-siphon AirVH 38 peut être utilisé dans les tuyaux
d’évacuation entre la pompe et la sortie de bordages, si le
réservoir est situé au-dessous de la ligne de flottaison et que la
sortie de bordages l’est aussi.
Installation
Installer le coude anti-siphon à une distance comprise entre
40 cm et 2 mètres au-dessus de la ligne de flottaison. Sur un
voilier, le coude anti-siphon sera placé autant que possible au
milieu du bateau, pour empêcher que le coude anti-siphon se
trouve à moins de 40 cm au-dessus de la ligne de flottaison
lorsque le bateau gîte.
Une conduite de ventilation doit être installée sur les coudes
anti-siphon sans soupape. Cette conduite de ventilation doit
présenter une inclinaison jusqu’à la sortie de bordages. La sortie de bordages doit être située à 15 cm au moins au-dessus
de la ligne de flottaison, même lorsque les bateaux (voiliers)
gîtent.
Dans le cas de l’exemple d’installation 1, une petite quantité
d’eau coulera constamment de la sortie de bordages pendant
la marche du moteur.
On peut éventuellement installer une conduite de ventilation sur
le coude anti-siphon avec soupape, ce
qui permet d’éliminer l’eau d’infiltration
éventuelle.

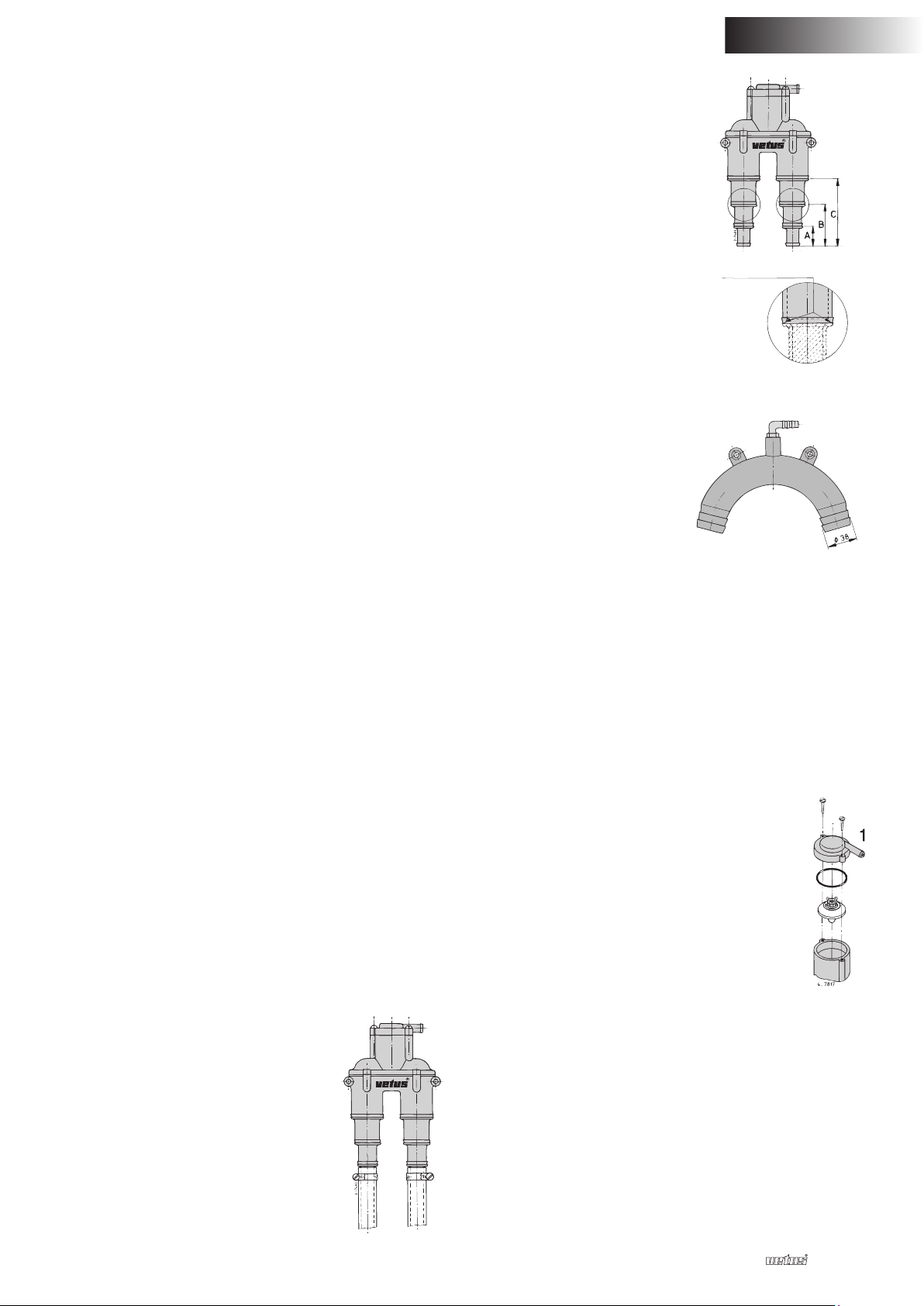

Coudes anti-siphon Airvent H et V
Un tuyau de 13 mm de diamètre peut
être directement monté sur les raccords
du coude.
Si le diamètre du tuyau est plus
élevé, scier une partie, comme
indiqué ci-dessous.
Pour un diamètre de 19 mm:
scier la partie A.
Pour un diamètre de 25 mm:
scier la partie B.
Pour un diamètre de 32 mm:
scier la partie C.
Ebarber ensuite soigneusement
les bords du raccord.
Monter chaque raccordement de
tuyau avec un collier de serrage
en acier inox.
Ebarber
Coude anti-siphon AirVH 38
Un tuyau de 38 mm de diamètre
peut être directement monté sur
les raccords du coude. Monter
chaque raccordement de tuyau
avec un collier de serrage en
acier inox.
Conduite de ventilation
Percer un trou de 10 mm de diamètre dans le bordé pour la
sortie de bordages et poser du mastic d’étanchéité. Monter
la conduite de ventilation sur la sortie de bordages et sur le
coude anti-siphon avec les colliers de serrage fournis avec les
pièces.
Entretien
Pour les coudes anti-siphon sans soupape, contrôler régulièrement que la conduite de ventilation n’est pas bouchée.
Pour les coudes avec soupape, effectuer
régulièrement l’entretien suivant :
Enlever régulièrement le sel, la rouille et la
saleté de toutes les pièces de la soupape et
du porte-soupape en rinçant à l’eau propre.
Enlever le couvercle (1) pour pouvoir retirer
la soupape du porte-soupape.
Vaporiser du spray téflon sur les pièces de la
soupape avant de la remettre en place.
Contrôler le fonctionnement de la soupape (aspiration à vide au
raccordement de la conduite de ventilation) et l’étanchéité du
couvercle avant d’utiliser de nouveau le coude anti-siphon.
Fiche technique
Airvent H et V :
Matériau du coude : matière synthétique (PP)
Soupape d’aération,
matériau de l’assise : matière synthétique
matériau de la soupape : matière synthétique
matériau du ressort : acier inox
Sensibilité : 8 cm WK
Matériau de la sortie de bordages : matière synthétique
Tuyau : 6x14 mm,
longueur 4 mètres
Coudes anti-siphon
AirVH 38 :
Matériau du coude : matière synthétique (PA66)
030405.03 5
Page 6
ESPAÑOL
Introducción
Hay tres tipos de aireadores:
Airvent H : Aireador sin válvula con tubo de aireación,
conexión 13 - 32 mm
Airvent V : Aireador con válvula, conexión 13 - 32 mm
AirVH 38 : Aireador sin válvula con tubo de aireación,
conexión 38 mm
Ejemplos de instalación
Los aireadores se pueden aplicar en diferentes situaciones.
Nota: Los números refieren a los números de croquis indicados
en el dorso.
1 Sistema de escape
Los aireadores se pueden aplicar dentro del tubo de agua de
refrigeración de un sistema de escape con inyección de agua,
con el punto de inyección de agua ‘C’ por debajo o a menos de
15 cms por encima de la línea de flotación.
A Aireador sin válvula
B Aireador con válvula
2 Aseo
Los aireadores se pueden aplicar en el tubo de desagüe en
caso de un aseo instalado por debajo de la línea de flotación.
3 Tanque de aguas residuales
El aireador AirVH 38 se puede aplicar en el tubo de desagüe
entre la bomba y el conducto del casco si el tanque de aguas
residuales está instalado por debajo de la línea de flotación y
si el conducto del casco también se encuentra por debajo de
la línea de flotación.
Instalación
Instalar el aireador al menos 40 cms por encima de la línea de
flotación, aunque no superior a 2 metros de la misma. En caso
de un velero, el aireador además se instalará en lo posible en
la parte central de la embarcación; evitando de esta manera
que el aireador quede a menos de los necesarios 40 cms por
encima de la línea de flotación cuando la embarcación está
navegando inclinada.
En los aireadores sin válvula es preciso conectar un tubo de
aireación. Es preciso instalar en ángulo descendiente el tubo
de aireación hacia el conducto del casco. Este último ha de
encontrarse al menos 15 cms por encima de la línea de flotación, en veleros asimismo cuando la embarcación está navegando inclinada.
En el caso del ejemplo de instalación 1, con el motor en funcionamiento saldrá continuamente una pequeña cantidad de agua
del conducto del casco.
En el aireador con válvula es posible conectar un tubo de
aireación. Con el mismo se puede evacuar eventuales aguas
de fuga.
Si fuera preciso empalmar
una manguera de un diámetro
mayor, hace falta serrar una
parte.
Para un diámetro de manguera
de 19 mm: serrar la parte A.
Para un diámetro de manguera
de 25 mm: serrar la parte B.
Para un diámetro de manguera
de 32 mm: serrar la parte C.
Una vez serrada y retirada
la parte correspondiente, es
preciso desbarbar bien la
conexión.
Montar cada empalme de
manguera con una abrazadera
de manguera de acero inoxidable.
Desbarbar
Aireador AirVH 38
En las conexiones en el codo
se puede empalmar directamente una manguera de un
diámetro de 38 mm. Montar
cada empalme de manguera
con una abrazadera de manguera de acero inoxidable.
Tubo de aireación
Para el conducto por el casco, taladrar en el tablazón un orificio de un diámetro de 10 mm y montarlo con un pegamento
de sellado. Montar el tubo de aireación en el conducto del
casco y en el aireador usando las abrazaderas de manguera
suministradas.
Mantenimiento
En caso de los aireadores sin válvula es preciso controlar con
regularidad el tubo de aireación por si presenta obstrucciones.
En caso del aireador con válvula, es preciso realizar con regularidad el siguiente mantenimiento:
Retirar con regularidad sal, hollín y partículas
sucias de todas las piezas de la válvula y de la
carcasa donde está ubicada la válvula, enjuagándolas con agua limpia. Retirar la tapa (1)
para poder sacar la válvula de la carcasa.
Pulverizar las piezas de la válvula con un rocia-
dor teflon antes de volver a montarlas.
Comprobar el funcionamiento de la válvula (succión al vacío a la altura de la conexión para el
tubo de aireación) así como la obturación de la
tapa antes de volver a utilizar el aireador.
Aireadores Airvent H y V
En las conexiones en el codo se puede
empalmar directamente una manguera
de un diámetro de 13 mm.
6 030405.03
Especificaciones técnicas
Airvent H y V:
Material codo : sintético (PP)
Válvula de aireación, material asiento : sintético
material válvula : sintético
material muelle : acero inoxidable
Sensibilidad : 8 cms WK
Material conducto del casco : sintético
Manguera : 8x14 mm,
largo 4 metros
AirVH 38:
Material codo : sintético (PA66)
Aireadores
Page 7
ITALIANO
Introduzione
Esistono tre tipi di aeratori:
Airvent H : aeratore senza valvola con conduttura di aerazione,
allacciamento 13 - 32 mm
Airvent V : aeratore con valvola, allacciamento 13 - 32 mm
AirVH 38 : aeratore senza valvola con conduttura di aerazione,
allacciamento 38 mm
Esempi di installazione
Gli aeratori possono essere applicati in situazioni diverse.
N.B. I numeri rimandano ai numeri sui disegni riportati sul
retro.
1 Sistema di scarico
Gli aeratori possono essere utilizzati nella conduttura dell’acqua
di raffreddamento di un sistema di scarico a iniezione ad acqua,
con il punto ‘C’ di iniezione dell’acqua sotto, oppure meno di 15
cm sopra la linea di galleggiamento.
A Aeratore senza valvola
B Aeratore con valvola
2 Toilette
Gli aeratori possono essere utilizzati nella conduttura di scarico
di una toilette situata al di sotto della linea di galleggiamento.
Se si deve allacciare un tubo
con un diametro maggiore,
è necessario segare via una
parte.
Per diametri di 19 mm: segare
la parte A.
Per diametri di 25 mm: segare
la parte B.
Per diametri di 32 mm: segare
la parte C.
Sbavare
Successivamente sbavare
bene l’allacciamento.
Montare ogni raccordo del
tubo con un fermo in acciaio
inox.
Aeratore AirVH 38
Sugli allacciamenti del tubo
curvo si può collegare direttamente un tubo di gomma dal
diametro di 38 mm. Montare
ogni raccordo del tubo con un
fermo in acciaio inox.
3 Serbatoio delle acque sporche
L’aeratore AirVH 38 può essere utilizzato nella conduttura di
scarico fra pompa e uscita del fasciame se il serbatoio è montato al di sotto della linea di galleggiamento e anche l’uscita del
fasciame si trova al di sotto della linea di galleggiamento.
Installazione
Installare l’aeratore almeno 40 cm, ma non più di 2 metri, al di
sopra della linea di galleggiamento. Nelle barche a vela, l’aeratore deve trovarsi il più possibile a centro nave, per evitare che
se l’imbarcazione viaggia inclinata, l’aeratore si trovi a meno dei
40 cm richiesti sopra la linea di galleggiamento.
Sugli aeratori senza valvola deve essere collegata una conduttura di aerazione, che deve essere montata sulla paratia verso
l’uscita del fasciame. L’uscita del fasciame deve trovarsi almeno
15 cm sopra la linea di galleggiamento, e nelle barche a vela
anche nel caso in cui la nave veleggi inclinata.
Nel caso dell’esempio di installazione 1, durante il funzionamento del motore dall’uscita del fasciame fuoriuscirà in continuazione una piccola quantità d’acqua.
Sugli aeratori con valvola si può montare una conduttura di
aerazione, per la raccolta di eventuali perdite.
Aeratori Airvent H e V
Sugli allacciamenti del tubo curvo si
può collegare direttamente un tubo di
gomma dal diametro di 13 mm.
Conduttura di aerazione
Per l’uscita del fasciame praticare un foro di 10 mm nel fasciame e montarlo con del silicone sigillante. Montare la conduttura
di aerazione sull’uscita del fasciame e sull’aeratore con i fermi
in dotazione.
Manutenzione
Per gli aeratori senza valvola controllare regolarmente che la
conduttura di aerazione non sia intasata.
Per gi aeratori con valvola, eseguire regolarmente la seguente manutenzione:
Eliminare regolarmente sale, ruggine e
sporcizia da tutte le componenti della valvola e dal suo alloggio sciacquando con
acqua pulita. Togliere il coperchio (1) per
poter togliere la valvola dall’alloggio.
Spruzzare sulle componenti della valvola
dello spray al teflon prima di rimontarle.
Controllare il funzionamento della valvola (aspirazione a vuoto
sull’allacciamento per la conduttura di aerazione) e la chiusura
ermetica del coperchio prima di riutilizzare l’aeratore.
Dati tecnici
Airvent H e V:
Materiale tubo curvo : plastica (PP)
Valvola di aerazione,
materiale alloggio : plastica
materiale valvola : plastica
materiale molla : acciaio inox
Sensibilità : 8 cm acqua
Materiale uscita del fasciame : plastica
Tubo : 8x14 mm, lunghezza 4 metri
Aeratori
Airvent H 38:
Materiale tubo curvo : plastica (PA66)
030405.03 7
Page 8
Hoofdafmetingen
Hauptabmessungen
Dimensiones principales
Principal dimensions
AIRVENTV
AIRVENTH
Dimensions principales
AIRVH38
1 2
Dimensioni principali
ø 13 mm
ø 19 mm
ø 25 mm
ø 32 mm
ø 38 mm
3
FOKKERSTRAAT 571 - 3125 BD SCHIEDAM - HOLLAND - TEL.: +31 10 4377700 - TELEX: 23470
TELEFAX: +31 10 4372673 - 4621286 - E-MAIL: [email protected] - INTERNET: http://www.vetus.com
Printed in the Netherlands
030405.03 (I.AIRVENT) 01-07
Loading...
