Page 1

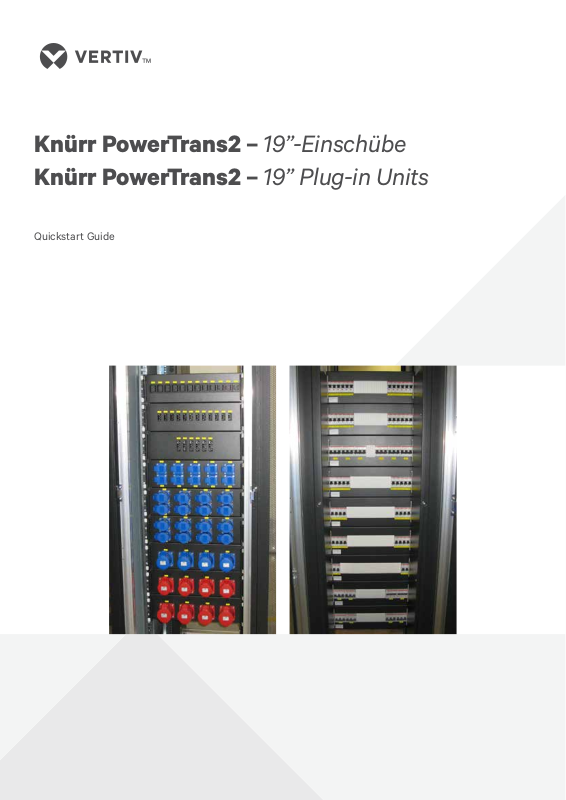

Knürr PowerTrans2 – 19”-Einschübe Knürr PowerTrans2 – 19” Plug-in Units
Quickstart Guide
Page 2
Inhalt Content Sommaire
Inhalt Content
DEUTSCH ENGLISH
Bitte beachten Sie
1
Technische Beschreibung
2
Montage und Inbetriebnahme
3
Please read
Technical description
Installation and putting into operation
Wartung und Entsorgung
4
Maintenance and disposal
2Vertiv | Knürr PowerTrans2 – 19”-Einschübe | 01.998 .481.0 | Index C | ECR no. 18618 I 10/18
Page 3
Inhalt Content Sommaire
Bitte beachten Sie Please read
DEUTSCH ENGLISH
Einleitung
1.1
Wir freuen uns, dass Sie sich für einen Powertrans2-19″-Einschub der Vertiv Integrated Systems GmbH entschieden haben.
Powertrans2-19″-Einschub ist die Schnittstelle zwischen der Nie­derspannungeinspeisung am PDU-Rack und den angeschlossenen Serverschränken oder anderen IT-Geräten.
Eigenschaften
– Energieverteilereinschub für PowerTrans2 Rack. – Mit entsprechendem Anschlusskabel auch ohne PowerTrans2 Rack
funktionsfähig.
– Zwei getrennte dreiphasige 400V-Eingänge mit je max. 63A
Phasenstrom.
– Die Ausgänge an den Einschüben können flexibel je nach Kun-
denwunsch mit verschiedenen Konfigurationen bestückt werden (über verschiedenen Steckverbindungen der Typen CEE und GST18).
– Einfacher Anschluss durch Plug & Play- Installation.
Allgemeine Hinweise
1.2
Gültigkeit dieser Anleitung
Diese Anleitung gilt für folgende Produkte der Vertiv Integrated Systems GmbH:
– PowerTrans2-19″-Einschub
Introduction
We are delighted that you have decided to buy a PowerTrans2 19″ plug-in unit from Vertiv Integrated Systems GmbH.
Powertrans2-19″ plug-in unit is the interface between the low volt­age supply at the PDU rack and the connected server racks or other IT equipment.
Features
– Power distribution plug-in unit for PowerTrans2 rack. – Also functional without PowerTrans2 rack if used with a suitable
connection cable.
– Two separate three-phase 400V inputs with max. 63 A phase cur-
rent each.
– The outlets at the plug-in units can be flexibly fitted with different
configurations depending on customer requirements (with differ­ent hardware connections of the types CEE and GST18).
– Simple connection by Plug & Play installation.
General information
Validity of this manual
This document applies to the following products from Vertiv Inte­grated Systems GmbH:
– PowerTrans2 19″ plug-in unit
Bestimmungsgemäße Verwendung
Der Powertrans2-19″-Einschub ist vorgesehen für industrielle Anwendungen in Rechenzentren mit trockener Industrieumgebung. Die Verwendung z. B. in einem Feuchtraum, im Freien oder jenseits der industriellen Anwendung gilt als nicht bestimmungsgemäß. Bei Schäden, die aus nicht bestimmungsgemäßer Verwendung oder aus eigenmächtigen An- oder Umbauten entstehen, ist jeglicher Gewährleistungs- und Haftungsanspruch ausgeschlossen.
Urheberrecht
Alle Rechte an diesem Handbuch liegen bei Vertiv Integrated Sys­tems. Wiedergabe und Nachdruck auch von Teilen dieses Hand­buches sind nur mit Quellenangabe gestattet.
Technischer Stand
Technischer Stand: 11/2014 Vertiv Integrated Systems behält sich das Recht vor, ohne Vorankündigung
– Konstruktions- und Bauteileverände rungen vorzunehmen, sowie
anstelle der angegebenen Bauteile äquivalente andere Bauteile zu verwenden, die dem technischen Fortschritt dienen,
– Informationen dieses Handbuches zu ändern.
Haftung
Vertiv Integrated Systems übernimmt keinerlei Gewähr für die voll­ständige Richtigkeit der Angaben. Ins besondere wird keine Haftung für Schä den übernommen, die aus unsach ge mäßer Handhabung der Produkte entstehen.
Proper usage
The PowerTrans2 19″ plug-in unit has been designed for industrial applications in computer centres with a dry industrial environment. Their use in other areas, for example in a wet room, outdoors or for applications other than industrial ones shall be deemed improper. The manufacturer will refuse all warranty and liability claims caused by improper usage or if components are added or modified without authorisation.
Copyright
All rights to this manual are owned by Vertiv Integrated Systems. Reproduction and reprinting of this manual, in whole or in part, are permitted only if the source of the information is specified.
Technical status
Technical status of the manual 11/2014 Vertiv Integrated Systems reserves the right
– to modify the design or the components or to use equivalent
components other than those shown where this serves technical progress and
– to modify the information contained in this manual without prior
notice.
Liability
Vertiv Integrated Systems can not accept responsibility for the completeness and correctness of the in formation. In particular, we accept no liability for damages which result from incorrect use or operation of the product.
3Vertiv | Knürr PowerTrans2 – 19”-Einschüb e | 01.998.481.0 | Index C | ECR no. 18618 I 10/18
Page 4
Inhalt Content Sommaire
Bitte beachten Sie Please read
DEUTSCH ENGLISH
Hervorhebungen und Symbole
1.3
Wichtige Textpassagen, die unbedingt beachtet werden müssen, sind in dieser Anleitung wie folgt hervorgehoben:
Hinweis am Gerät:
Warnung vor gefährlicher elektrischer Spannung!
Hinweis in der Dokumentation:
Fordert Sicherheitsmaß nah men zum Schutz der Gesundheit betroffener Personen.
Hinweis am Gerät:
Warnung vor einer Gefahrenstelle – Dokumentation beachten!
Hinweis in der Dokumentation:
Steht vor Hinweisen, die beachtet werden müssen, um Materialschäden zu vermeiden, die durch unsachgemäßen Umgang entstehen können.
Hinweis
Empfiehlt Handlungen und gibt Hinweise für einen reibungs­losen und schnellen Umgang mit dem Gerät.
Markings and symbols
Important passages are emphasized in the text and it is essential to observe them as follows:
Note on the device:
Warning about dangerous electrical voltage!
Note in the documentation
Requires safety measures to be taken to protect the health of personnel concerned.
Note on the device:
Warning of a dangerous area – observe the documentation!
Note in the documentation
Emphasizes what has to be done or refrained from being done in order to avoid damaging valuable property.
Information
Recommends ways of dealing with certain elements and gives instructions for smooth and quick assembly.
Sicheres Arbeiten
1.4
Der PowerTrans2-19″-Einschub wird in einem sicherheitstechnisch ein wandfreien Zustand ausgeliefert. Die Vertiv Integrated Systems GmbH kann die Sicherheit und Zuver­lässigkeit und Leistung dieses Produktes nur dann gewährleisten, wenn Montage und Bedienung nach diesem Handbuch ausgeführt werden.
• Handbuch immer im Schrank aufbewahren, in dem der Einschub gesteckt ist.
• Schäden und Mängel umgehend von autorisierten Fachkräften beseitigen lassen.
• Verwenden Sie nur Original-Zubehör vom Hersteller.
• Nur die in diesem Handbuch beschriebenen Tätigkeiten selbst durchführen. Eigene Umbauten oder Reparaturen sind untersagt!
• Beachten Sie auch weitere Dokumentationen von anderen Sys­temkomponenten oder von angeschlossenen Geräten.
Gefährliche Stoffe
1.5
Der Powertrans2-19″-Einschub enthält keinerlei Stoffe, welche in der Verordnung zum Schutz vor gefährlichen Stoffen, veröffentlicht im BGBL.I S.1782, kurz GefStoffV genannt, enthalten sind.
Safe operation
The PowerTrans2 19″ plug-in unit is delivered in perfectly safe work­ing conditions. Vertiv Integrated Systems GmbH can only guarantee the safety and reliability and function of this product if it is assembled, used, extended and modified as described in this manual.
• Keep this manual always in the rack in which the plug-in unit is installed.
• Have any damage and defects rectified without delay by autho­rised personnel.
• Use only original accessories from the manufacturer.
• Only carry out the work described in this manual yourself. Own modifications or repairs are forbidden!
• Refer also to the documentation supplied for connected devices.
Dangerous substances
The PowerTrans2 19″ plug-in unit contains no substances which are contained in the ordinance to the protection from dangerous substances, BGBL.I p.1782, shortly called GefStoffV.
4Vertiv | Knürr PowerTrans2 – 19”-Einschüb e | 01.998.481.0 | Index C | ECR no. 18618 I 10/18
Page 5
Inhalt Content Sommaire
Bitte beachten Sie Please read
DEUTSCH ENGLISH
Wichtige Sicherheitshinweise
1.6
Die allgemeinen Hinweise zur Sicherheit und Unfallverhütung sind in der Unfallverhütungsvorschrift “Allgemeine Vorschriften” (BGV A1) erläuter t. Für die Arbeiten am elektrischen Anschluss muss die Unfallverhü­tungsvorschrift “Elektrische Anlagen” (BGV A2) beachtet werden. Wird das Gerät nicht innerhalb der Bundesrepublik Deutschland eingesetzt, sind die Landesvorschriften bzw. Gesetze des Einsatzlan­des zu beachten. Die Prüffristen nach BGV A3 für ortsfeste elektrische Anlagen und Betriebsmittel bzw. die zusätzlichen spezifischen Betriebsbedingun­gen/Prüfungen sind einzuhalten.
Arbeiten an der elektrischen Anlage dürfen nur von dafür geschulten Fachkräften ausgeführt werden!
Besteht für den Betrieb des Geräts eine besondere gesetzlich festge­legte Regelung, so ist es Aufgabe des Betreibers, diese einzuhalten. Änderungen oder Ergänzungen müssen den nationalen und interna­tionalen Bestimmungen sowie den allgemein anerkannten Regeln der Technik entsprechen.
Alle genannten Vorschriften sind unbedingt einzuhalten!
• Bestehende Sicherheitseinrichtungen dürfen nicht außer Kraft gesetzt werden.
• Es ist sicherzustellen, dass die elektrische Anschlussspannung den auf dem Typenschild angegebenen Werten entspricht.
• Bei Inbetriebnahme ist sicherzustellen, dass keine unzulässigen elektromagnetischen Wirkungen und keine unzulässigen elek­trostatischen Felder entstehen können. In das Gerät dürfen keine Reinigungsmittel eindringen.
• Unmittelbar nach Abschluss der Montagearbeiten sind alle Sicherheitseinrichtungen zu überprüfen.
Important safety instructions
The general instructions for the safety and accident prevention are in the accident prevention regulation “General regulations” (BGV A1) explained. For the work on the electrical connection, the accident prevention regulation “Electrical plants” (BGV A2) must be noticed. If the device isn’t used within the Federal Republic of Germany, the country regu­lations or laws of the use country have to be taken into account.
The inspection intervals in accordance with BGV A3 for fixed electri­cal installations and equipment as well as the additional specific operating conditions/tests must be observed.
Works on the electrical system may only be carried out by qualified and skilled personnel!
If a special legally fixed regulation for the operation of the device ex­ists, so it is the task of the operator to adhere to it. Changes or addi­tions must correspond to the national and international regulations as well as to the generally approved rules of technology.
All mentioned regulations must be strictly observed!
• Existing safety facilities may not be suspended.
• It has to be made sure, that the electrical connection voltage cor­responds to the values given on the type label.
• It has to be made sure at putting into operation that no inadmis­sible electromagnetic effects and no inadmissible electrostatic fields can arise. No cleaning agents may penetrate into the device.
• After completion of the assembly work all safety facilities have to be checked immediately.
Nicht bei sicherheitskritischen Anwendungen verwenden
Powertrans2-19″-Einschub hat den Zweck, IT- und Telekommunika­tionsanlagen mit Strom zu versorgen. Der Einschub ist nicht für die Verwendung zusammen mit lebenserhaltenden oder anderen als kritisch eingestuften Geräten geeignet. Wenn Sie sich nicht sicher sind, ob Sie den Powertrans2-19″-Einschub einsetzen sollen, wenden Sie sich an Ihren Händler oder an Ihre örtliche Vertiv-Vertretung.
Keine Abdeckungen öffnen oder Objekte einführen
Niemals die Abdeckung des Powertrans2-19″-Einschubes öffnen oder entfernen, mit Ausnahme von Durchführung der Bedienung, Nachrüstung oder Inspektion. Niemals Fremdobjekte in die Einschü­be einführen.
Führen Sie keine Wartungen selbst aus
Der Powertrans2-19″-Einschub enthält keine vom Benutzer zu wartenden Teile. Falls Sie Unterstützung benötigen oder Fragen zu Ihrem Powertrans2-19″-Einschub haben, wenden Sie sich an Vertiv Applications Engineering oder an Ihre örtliche Vertiv-Vertretung. Versuchen Sie nicht, Wartungsarbeiten selbst auszuführen.
Not for use in safety-critical applications
The PowerTrans2 19″ plug-in unit is designed to deliver power to information technology and telecommunication equipment. The plug-in unit is not intended for use with life support or other desig­nated critical devices. If uncertain about its application, consult your local dealer or your Vertiv representative.
Do not open covers or insert objects
Never open or remove the cover of the PowerTrans2 19″ plug-in unit, with the exception of performing the servicing, retrofit or inspec­tion. Never insert any foreign object into the plug-in units.
Do not service
The PowerTrans2 19″ plug-in unit contains no user-serviceable parts. If you need support or have questions about your PowerTrans2 19″ plug-in unit, contact Vertiv Distributed Processing Applications or your local Vertiv representative. Do not attempt to service this product yourself.
5Vertiv | Knürr PowerTrans2 – 19”-Einschüb e | 01.998.481.0 | Index C | ECR no. 18618 I 10/18
Page 6
Inhalt Content Sommaire
Bitte beachten Sie Please read
DEUTSCH ENGLISH
Gewährleistung
1.7
Die Vertiv Integrated Systems GmbH bietet auf alle mechanischen und elektrischen Geräte-Komponenten eine Gewährleistung von 12 Monaten. Als Stich tag wird das Lieferdatum gerechnet. Weitere Details entnehmen Sie bitte den allgemeinen Geschäftsbe­dingungen der Vertiv Integrated Systems GmbH.
Service
1.8
Für alle Fragen steht Ihnen der technische ted Systems unter folgender Adresse gerne zur Verfügung.
Vertiv Integrated Systems GmbH Mariakirchener Straße 38 D-94424 Arnstorf Tel. +800 1155 4499 E-Mail [email protected]
Normen und Vorschriften
1.9
Der Powertrans2-19″-Einschub der Vertiv Integrated Systems GmbH ist in Übereinstimmung mit den relevanten Normen und Vorschrif­ten gebaut und geprüft worden.
Support von Vertiv Integra-
Warranty
Vertiv Integrated Systems GmbH provides a warranty for 12 months, starting on the date of delivery, on all mechanical and electrical components. Further details can be found in the enclosed General Business Condi­tions of Vertiv Integrated Systems GmbH.
Service
Vertiv Integrated Systems Technical Support will be glad to assist you with any queries. Please contact:
Vertiv Integrated Systems GmbH Mariakirchener Straße 38 D-94424 Arnstorf Tel . +800 1155 4499 e-mail [email protected]
Standards and regulations
The PowerTrans2 19″ plug-in unit by Vertiv Integrated Systems GmbH has been constructed and tested in accordance with the relevant standards and regulations.
DIN EN 60950-1: 2006
DIN EN 60950-1: 2006
6Vertiv | Knürr PowerTrans2 – 19”-Einschüb e | 01.998.481.0 | Index C | ECR no. 18618 I 10/18
Page 7
Inhalt Content Sommaire
Technische Beschreibung Technical description
DEUTSCH ENGLISH
Allgemeines
2.1
Der PowerTrans2 19″-Einschub ist vorgesehen als Schnittstelle zwischen der Niederspannungeinspeisung am PDU-Rack und den angeschlossenen Serverschränken oder anderen IT-Geräten.
Zur Redundanz verfügt der Einschub über zwei separate Spannungsversorgungsanschlüsse.
Die Stromverteilung erfolgt über integrierte Leistungsschutzschalter und die zugehörigen Steckdosen.
Versionen:
230Vac 1ph 16A 1-polig/1-pole
230Vac 1ph 16A 1-polig/1-pole
230Vac 1ph 16A 1-polig/1-pole
230Vac 1ph 16A 1-polig/1-pole
230Vac 1ph 32A 1-polig/1-pole L1/L2
230Vac 1ph 32A 1-polig/1-pole L2/L3
230Vac 1ph 32A 1-polig/1-pole L1/L3
230/400Vac 3ph 16A 3-polig/3-pole
230/400Vac 3ph 16A 3-polig/3-pole
230/400Vac 3ph 32A 3-polig/3-pole
Artikelnummer /
Item number
03.014.011.8.001
03.014.011.8.002
03.014.011.8.003
03.014.011.8.004
03.014.011.8.005
03.014.011.8.006
03.014.011.8.007
03.014.012.8.001
03.014.012.8.002
03.014.012.8.003
General
The PowerTrans2 19″ plug-in unit acts as an interface between the low voltage mains connection at the PDU-Rack and the attached server racks or other IT equipment.
The plug-in unit has two separate power supply terminal connec­tions for redundancy purposes.
The current distribution is carried out via integrated circuit breakers and the associated socket outlets.
Versions:
Ausgänge / Outputs
Netz A/Mains A: 6x 230Vac / 16A / IEC60320 C19 3-polig/3-pole
Netz B/Mains B: 6x 230Vac / 16A / IEC60320 C19 3-polig/3-pole Netz A/Mains A: 6x 230Vac / 16A/ GST18 3-polig/3-pole
Netz B/Mains B: 6x 230Vac / 16A/ GST18 3-polig/3-pole Netz A/Mains A: 4x 230Vac / 16A/ IEC60309 1ph/N/PE 6h 3-polig/3-pole
Netz B/Mains B: 4x 230Vac / 16A/ IEC60309 1ph/N/PE 6h 3-polig/3-pole Netz A/Mains A: 5x 230Vac / 16A/ Schuko 3-polig/3-pole
Netz B/Mains B: 5x 230Vac / 16A/ Schuko 3-polig/3-pole Netz A/Mains A: 2x 230Vac / 32A/ IEC60309 1ph/N/PE 6h 3-polig/3-pole
Netz B/Mains B: 2x 230Vac / 32A/ IEC60309 1ph/N/PE 6h 3-polig/3-pole Netz A/Mains A: 2x 230Vac / 32A/ IEC60309 1ph/N/PE 6h 3-polig/3-pole
Netz B/Mains B: 2x 230Vac / 32A/ IEC60309 1ph/N/PE 6h 3-polig/3-pole Netz A/Mains A: 2x 230Vac / 32A/ IEC60309 1ph/N/PE 6h 3-polig/3-pole
Netz B/Mains B: 2x 230Vac / 32A/ IEC60309 1ph/N/PE 6h 3-polig/3-pole Netz A/Mains A: 2x 230/400Vac / 3x 16A/ IEC60309 3ph/N/PE 6h 5-polig/5-pole
Netz B/Mains B: 2x 230/400Vac / 3x 16A/ IEC60309 3ph/N/PE 6h 5-polig/5-pole Netz A/Mains A: 3x 230/400Vac / 3x 16A/ GST18 5-polig/5-pole
Netz B/Mains B: 3x 230/400Vac / 3x 16A/ GST18 5-polig/5-pole Netz A/Mains A: 2x 230/400Vac / 3x 32A/ IEC60309 3ph/N/PE 6h 5-polig/5-pole
Netz B/Mains B: 2x 230/400Vac / 3x 32A/ IEC60309 3ph/N/PE 6h 5-polig/5-pole
Automatenanzahl /
Number of automats
12
12
8
10
4
4
4
4
6
4
Aufbau
2.2
Der PowerTrans2-Einschub besteht aus einem pulverbeschichtetem Stahlblechgehäuse im 19″-Format
.
2-pole and 4-pole versions on request.2-polige und 4-polige Ausführungen auf Anfrage.
Design
The PowerTrans2 plug-in unit consists of a powder coated sheet steel housing in 19″ format.
7Vertiv | Knürr PowerTrans2 – 19”-Einschüb e | 01.998.481.0 | Index C | ECR no. 18618 I 10/18
Page 8
Inhalt Content Sommaire
Technische Beschreibung Technical description
DEUTSCH ENGLISH
Technische Daten
2.3
Breite / Width 19″ (482,6 mm)
Höhe / Height 3 HE / 3 U
Tiefe / Depth 401 mm
Gewicht / Weight ca. 20 kg / approx. 20 kg
Schutzart / Protection class IP20 nach EN 60529 / IP20 according to EN 60529
Betriebstemperatur / Operating temperature 5 – 30 °C
Lagertemperatur / Storage temperature 5 – 45 °C
Luftfeuchtigkeit / Air humidity
Erdung / Earthing ja / yes
Farbe / Color RAL 7021 Schwarzgrau / RAL 7021 dark gray
Stromlaufplan
2.4
Je nach Typ des Einschubes werden die Schaltpläne beigelegt in aktu­eller Ausführung.
Technical data
max. 60% rel. Feuchte, nicht kondensierend / max. 60 % relative humidity, non-condensing
Circuit diagram
According to the type of the plug-in unit, actual version of circuit diagram is supplied.
8Vertiv | Knürr PowerTrans2 – 19”-Einschüb e | 01.998.481.0 | Index C | ECR no. 18618 I 10/18
Page 9
Inhalt Content Sommaire
Montage und Inbetriebnahme Installation and commissioning
DEUTSCH ENGLISH

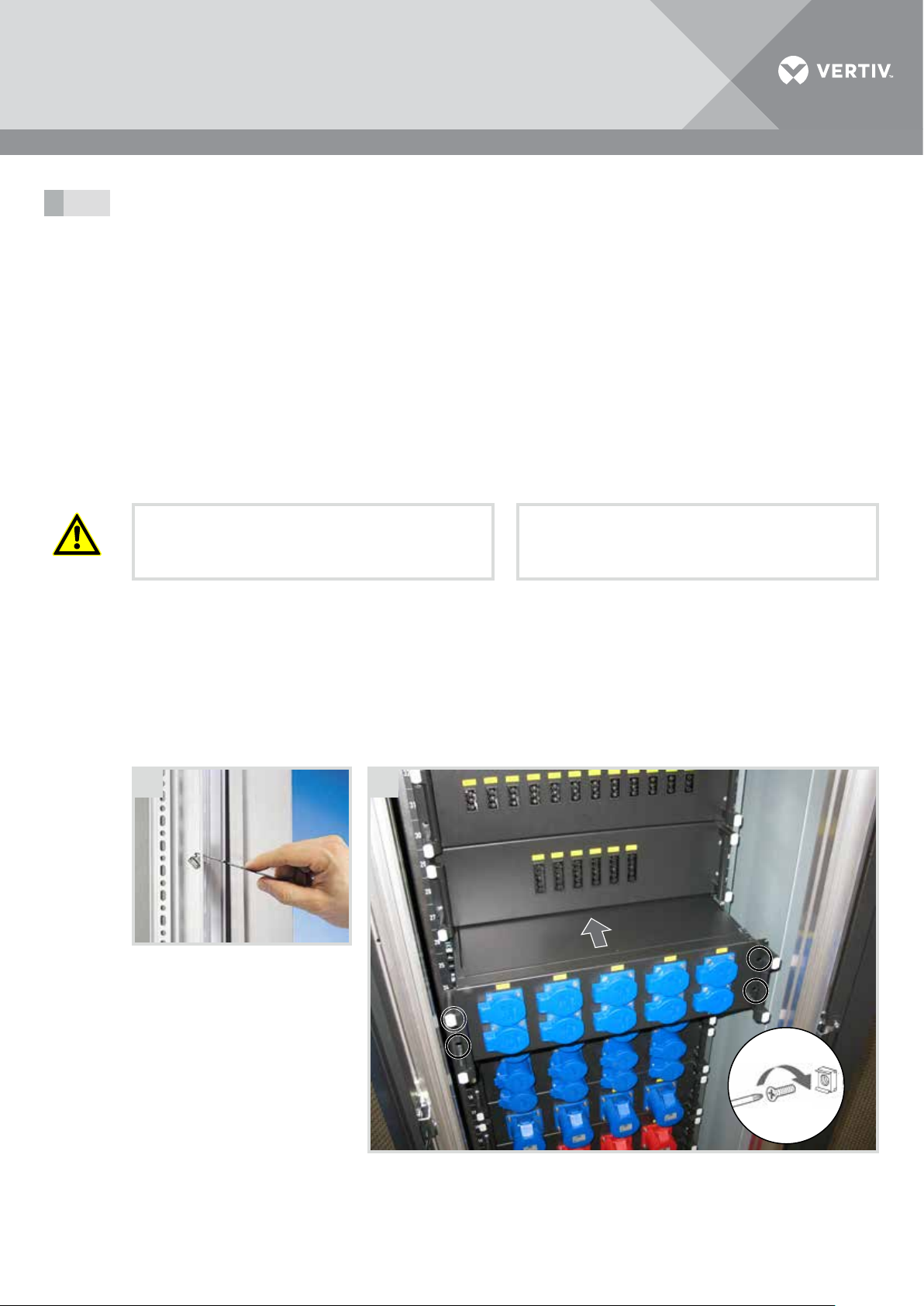

Montage
3.1
Der PowerTrans2-19″-Einschub ist vorzugsweise zum Einbau in ein PowerTrans2-PDU-Rack vorgesehen. kabel ist er auch ohne PowerTrans2-Rack funktionsfähig und kann in einem anderen Schrank betrieben werden. Die zulässigen Werte für Umgebungstemperatur und Luftfeuchtigkeit am Aufstellungsort sind einzuhalten.
Die an die Abgänge anzusteckenden Anschlusskabel müssen mit aus­reichendem Querschnitt verlegt werden, mindestens jedoch 6mm². Daten über den zu installierenden Querschnitt sind im Anhang A der EN 60439-1:1999 zu finden.
Der Einschub darf nur durch eine unterwiesene Person in das PDU­Rack gesteckt werden.
Ein Abschalten des PDU-Racks vor dem Einstecken des Einschubs ist nicht notwendig.
Einschub in einen freien Steckplatz des PDU-Racks stecken und sichern. Die elektrische Verbindung zum Schrank ist sofort hergestellt.
• Käfigmuttern von hinten in den Lochraster des 19″-Serverprofils
• 19″-
Mit entsprechendem Anschluss-
Achtung!
Vor dem Stecken des Einschubes kontrollieren, dass alle Leistungsschutzschalter hinten auf dem Einschub ausge­schaltet sind!
mittels Montagehilfe einrasten (A)
– Untere Feder der Käfigmutter ins Loch einhängen und
Montagehilfe durch das Loch durchstecken
– Obere Feder mit der Montagehilfe fangen und durch das quad-
ratische Loch des Profils ziehen
Einschub einschieben und mittels 4 Schrauben sichern (B)
Installation
The PowerTrans2 19″ plug-in unit is intended for installation into PowerTrans2 PDU-Rack only. However, with the appropriate con­nection cable it is functional without PowerTrans2 rack and can be operated in any other rack. The permitted values for ambient temperature and air humidity on installation site must be adhered.
Connection cables, which are connected to the outlets, must be installed with a sufficient cross-section, at least 6 mm². Data about suitable cross-sections can be found in the appendix A of the EN 60439-1:1999.
The plug-in unit may only be inserted into the PDU-Rack by an instructed person.
It is not necessary to switch off the PDU-Rack before inserting the plug-in unit.
Warning!
Check that all circuit breakers on the back of the plug-in unit are switched off before inserting the plug-in unit!
Insert the plug-in unit into a free slot of the PDU-Rack and secure it. The electrical connection to the rack is immediately established.
• Lock the caged nuts from the back into the mounting holes of the 19″ server extrusion using the mounting aid (A)
– Hang the lower spring of the caged nut into the hole and move
the mounting aid through the hole
– Catch the upper spring with the mounting aid and pull it
through the square hole of the extrusion
• Insert the 19″
plug-in unit and secure it with 4 screws (B)
BA
5,2 Nm
4x
9Vertiv | Knürr PowerTrans2 – 19”-Einschüb e | 01.998.481.0 | Index C | ECR no. 18618 I 10/18
Page 10
Inhalt Content Sommaire
Montage und Inbetriebnahme Installation and commissioning
DEUTSCH ENGLISH

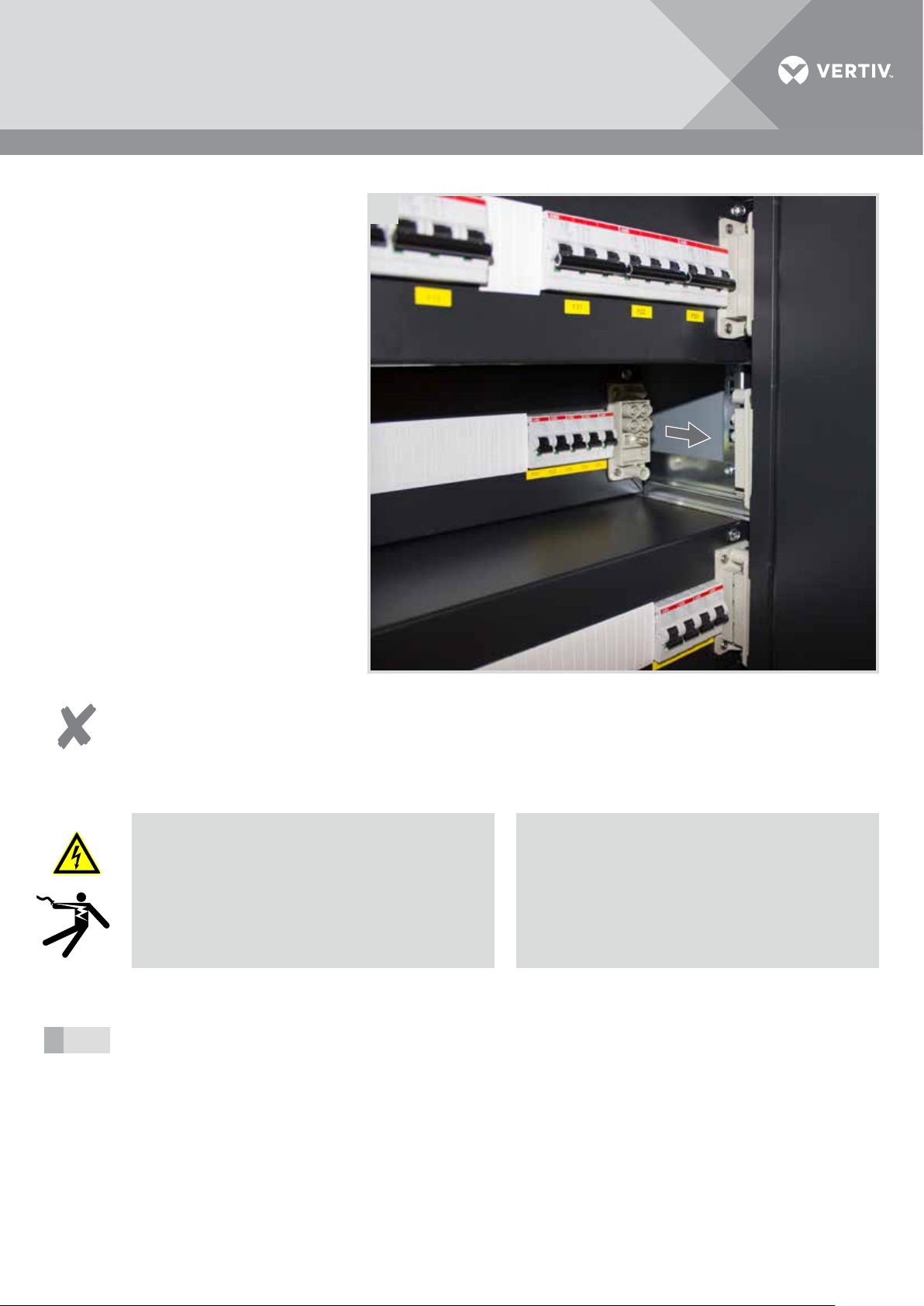

C
Hinweis
Die Abgangsleitungen zu den Verbrauchern können wahlweise von oben oder unten durch die entsprechenden Öffnungen aus dem Schrank geführt werden. Von der Einführungsstelle aus werden die Leitungen in Klipsen an beiden Seiten geführt und am Einschub angesteckt.
Achtung! Lebensgefahr! Unbedingt beachten:
An den Versorgungsbuchsen für die Einschübe am PDU-Rack können hohe Spannungen auftreten, es dürfen keine Gegen­stände eingeführt werden. In die Steckdosen der Einschübe dürfen keine Gegenstände eingeführt werden. Es können hohe Spannungen auftreten. Vor Wartungs- und Reparaturarbeiten am Einschub sind die Abgangsleitungen abzustecken und der Einschub aus dem Rack herauszuziehen.
Inbetriebnahme
3.2
• Bevor der PowerTrans2 19″-Einschub in Betrieb genommen wird, ist zu überprüfen, dass er richtig im Schrank eingesteckt und verriegelt ist und die Abgangsleitungen korrekt gesteckt sind. Die Leitungen zu den angeschlossenen Racks sind auf sichere Verlegung zu prüfen.
• Die Dokumentation der angeschlossenen Komponenten zum Anschluss an die Spannungsversorgung ist zu beachten.
• Nach korrektem Anschluss aller Komponenten können die Leistungsschutzschalter eingeschaltet werden.
Information
The outgoing cables to the appliances can optionally be routed out of the rack from above or below through the corresponding openings. From the place of entry the cables are routed along both side panels using clips and are connected to the plug-in unit.
Caution! Danger to life! Strictly observe:
High voltages can occur on the supply sockets for the plug-in units at the PDU-Rack, no objects may be inserted. No objects may be inserted into the electrical outlets of the plug-in units. High voltages can occur. Before maintenance and repair work on the plug-in unit the outgoing cables must be disconnected and the plug-in unit has to be pulled out of the rack.
Putting into operation
• Before the PowerTrans2 19″ plug-in unit is put into operation, it has to be checked that it is properly inserted and secured in the rack and the outgoing cables are correctly connected. The cables to the attached racks must to be checked for a secure laying.
• The documentation of the attached appliances regarding their connection to the voltage supply must be observed.
• After a correct connection of all components, the circuit breakers can be switched on.
10Vertiv | Knürr PowerTrans2 – 19”-Einschüb e | 01.998.481.0 | Index C | ECR no. 18618 I 10/18
Page 11
Inhalt Content Sommaire
Wartung und Entsorgung Maintenance and disposal
DEUTSCH ENGLISH
Wartung
4.1
Der PowerTrans2 19″-Einschub ist wartungsfrei. Ein Öffnen des Gehäu­ses ist nur notwendig, wenn eine Inspektion durch eine Elektrofach­kraft durchgeführt werden soll.
Reinigung
4.2
Der PowerTrans2 19″-Einschub kann mit einem trockenen Tuch gerei­nigt werden. Die Verwendung von aggressiven Stoffen (Reinigungs­benzin o.ä.) kann zur Beschädigung von Oberflächen und Korrosion der Komponenten führen.
Entsorgung
4.3
Am Ende der Einsatzzeit des Einschubes sind die Abgangsleitungen abzutrennen und der Einschub aus dem Schrank herauszuziehen. Der Einschub kann dann, da er nur aus Stahl, Aluminium, Kupfer und Kunststoff besteht, der Entsorgung zugeführt werden.
Maintenance
The PowerTrans2 19″ plug-in unit is maintenance-free. Opening the case is necessary only when an inspection shall be carried out by a qualified electrician.
Cleaning
PowerTrans2 19″ plug-in unit can be cleaned with a dry cloth. The usage of aggressive substances (cleaning petrol or similar) can lead to damage of surfaces and corrosion of the components.
Disposal
At the end of service life of the plug-in unit the outgoing cables must be detached and the unit must be pulled out of the rack. The unit can then be taken for disposal since it only consists of steel, aluminium, copper and synthetic material.
11Vertiv | Knürr PowerTrans2 – 19”-Einschüb e | 01.998.481.0 | Index C | ECR no. 18618 I 10/18
Page 12
VertivCo.com | Vertiv Integrated Systems GmbH, Mariakirchener Straße 38, 94424 Arnstorf, Germany
© 2018 Vertiv C o. All rights reser ved. Vertiv, the Vertiv lo go are trademarks or re gistered tradem arks of Vertiv Co. All oth er names and logos r eferred to are trade na mes, trademarks o r registered trad emarks of their resp ective owners. Wh ile every precau tion has been taken t o ensure accuracy an d completenes s herein, Vertiv Co. a ssumes no respo nsibility, and disc laims all liabilit y, for damages resulti ng from use of this infor mation or for any error s or omissions. Sp ecification s are subject to chan ge without notice.
Loading...
Buy Points How it Works FAQ Contact Us Questions and Suggestions Privacy Policy Cookie Policy Terms of Use
