VX-4500
VX-4600
MANUEL D
INSTALLATION
’
Français
VX-4600VX-4500
Fonctions/caractéristiques programmables (¼ : VX-4600 uniquement)
Six Boutons Programmables
5 Tons signalisation système

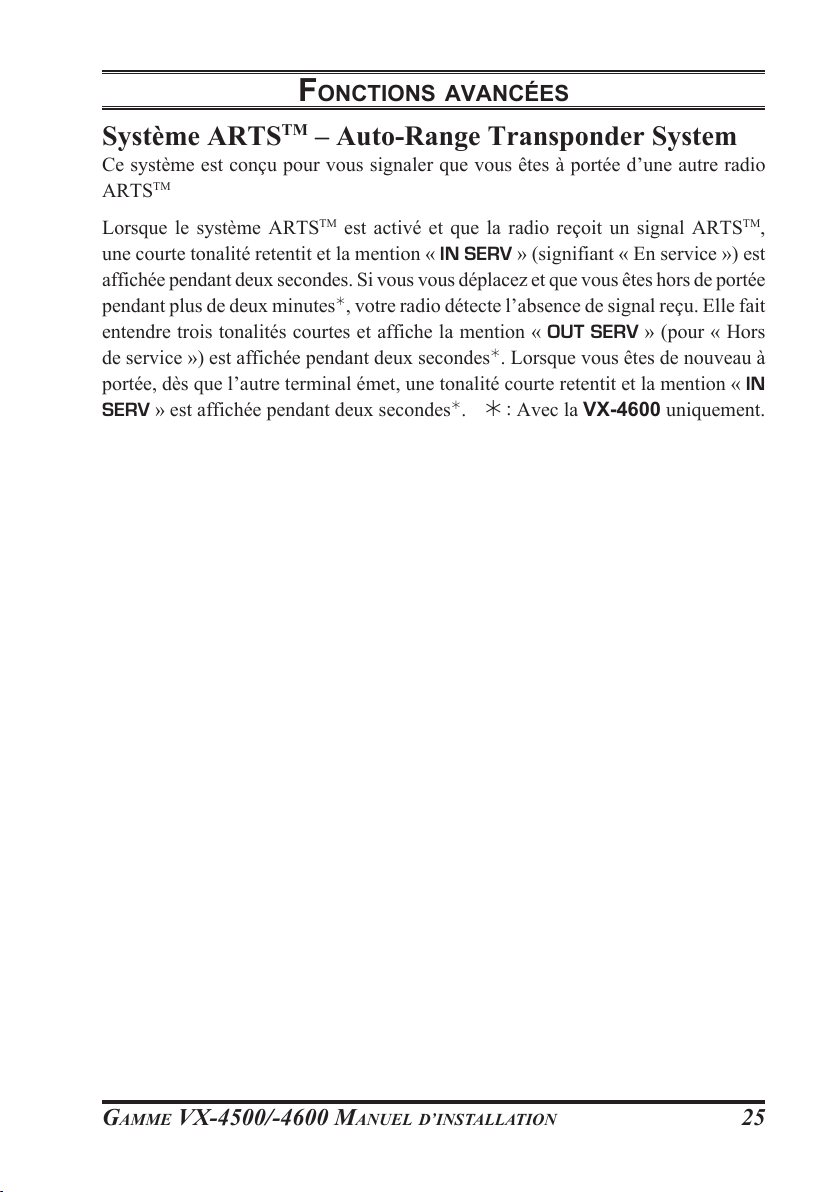

Système ARTS
Gradateur/Lampe
Alarme Avertisseur
Audio public
Verrouillage
Beep OFF
Cryptage
Balayage des canaux
Groupe de balayage
Double écoute
Balayage Suivez-moi
Balayage Direct
VOX
2 Tons signalisation système
MDC-1200® système
Enregistrer & Écouter (nécessite l’DVS-8
Voix Claire
FA Min NV
Mode direct
Urgence
Travailleur isolé
Entrée Channel Direct
Code Haut/Bas
¼
Définir Code
Numérotation rapide
Définir Code DTMF
Contrôle ID
Désactiver l’économiseur de batterie TX
¼
¼
¼
¼
¼
¼
)
Félicitations!
Vous disposez maintenant d’un outil de communication remarquable : une radio
bidirectionnelle Vertex Standard ! Robuste, fiable et facile à utiliser, votre radio Vertex
Standard vous permettra de rester constamment en contact avec vos collègues, année
après année, et pendant de nombreuses années, dont la maintenance n’aura qu’un impact
négligeable sur vos activités.
Veuillez prendre le temps de lire ce manuel attentivement. Les informations présentées
dans ce document vous permettront d’obtenir la meilleure performance de votre radio,
et de répondre aux questions relatives à son utilisation.
Avertissement!
Cette radio ne contient aucun composant réparable par l’utilisateur. Toutes les
opérations de maintenance doivent être confiées à un revendeur agréé par Vertex
Standard. Pour obtenir des informations sur l’installation d’accessoires optionnels,
adressez-vous à votre revendeur Vertex Standard.
Segurança/advertência Informação
AVISO: NÃO utilize o rádio quando alguma(s) pessoa(s) fora do veículo
(transeuntes) se encontrem dentro dos limites de distância apresentados no quadro
no final desta secção.
Informações de Segurança: as antenas utilizadas neste transmissor não deverão
ultrapassar um ganho de antena de 0 dBd. O rádio com montagem num veículo
não deve ser sujeito a um tempo máximo de utilização superior a 50% nas típicas
configurações PTT (Pressionar Para Falar).
A utilização do rádio apenas está autorizada para fins profissionais e operações
relacionadas exclusivamente com trabalho, em que o operador de rádio tenha
obrigatoriamente conhecimento de como controlar as condições de exposição
dos passageiros e de outras pessoas presentes, mantendo uma distância mínima
de separação, conforme indicado abaixo.
Instalação da Antena: para uma instalação na tampa da mala, a antena deve
estar colocada a uma distância de, pelo menos, 1 m (no caso do Modelo VHF)
ou 0,8 m (Modelo UHF) dos passageiros do banco traseiro. Para instalações no
tejadilho, a antena deve ser colocada no centro do mesmo.
Aviso!: a ALTA tensão corre no terminal da antena do emissor-receptor
durante a transmissão. Durante a transmissão, não toque de forma nenhuma
na secção TX (transmissão) de RF.
Cuidado: o rádio pode aquecer. Não opere continuamente o rádio em modo
de transmissão durante mais de 7 minutos. Assegure-se que o tempo de espera/
recepção entre períodos de transmissão é suficiente para o arrefecimento.
Certifique-se que o TOT (Temporizador de Interrupção de Transmissão) está
instalado correctamente e a funcionar devidamente. Evite tocar na base do emissor-
receptor durante a transmissão.
Homologação em conformidade com a directiva automóvel: para cumprir os
requisitos da Directiva relativa às interferências radioeléctricas (compatibilidade
electromagnética) dos veículos (Directiva 72/245/CEE, tal como alterada pela
Directiva 95/54/CE), a instalação deste produto em veículos deve ser efectuada
em conformidade com as directrizes do fabricante do veículo e as instruções de
instalação fornecidas no Manual de Instalação do produto.
INTRODUCTION
VX-4500
VX-4600
Les modèles VX-4500/-4600 sont des radios bidirectionnelles FM qui offrent une
fonctionnalité complète et assurent des communications de base et mobiles souples
dans les bandes mobiles terrestres VHF ou UHF. Elles sont conçues pour fournir
des communications professionnelles fiables dans un vaste éventail d’applications
et une gamme étendue de capacités opérationnelles supportées par une conception
technologique de pointe.
Le VX-4500 permet jusqu’à huit canaux de mémoire. Le VX-4600 permet jusqu’à
512 canaux de mémoire qui peuvent chacun être programmés avec l’étiquette
alphanumérique de 8 caractères.
Les données clés des fréquences des canaux sont stockées dans une puce EEPROM
et une mémoire flash sur le processeur principal. Les revendeurs peuvent aisément
les programmer à l’aide d’un ordinateur PC, du logiciel CE115 et du kit de
programmation Vertex Standard.
Ce document décrit les nombreuses fonctions avancées disponibles sur les modèles
VX-4500/-4600. Après avoir lu ce manuel, vous pouvez aussi consulter votre
administrateur de réseau pour obtenir des informations précises sur la configuration
de votre équipement et leur utilisation pour votre application
PRÉCAUTIONS D’UTILISATION
Cette radio utilise des fréquences qui ne sont pas libres en règle générale.
Pour l’attribution de fréquences, vous devez déposer une demande de licence
à l’organisme régulateur du spectre des
fréquences de votre pays ou région.
Avant utilisation, contactez votre fournisseur
ou revendeur pour faire régler votre radio sur
la gamme de fréquences attribuée.
GAMME VX-4500/-4600 MANUEL D
’
INSTALLATION 1
LISTE DES PAYS D’UTILISATION
AUT BEL BGR CYP CZE DEU
DNK ESP EST FIN FRA GBR
GRC HUN IRL ITA LTU LUX
LVA MLT NLD POL PRT ROU
SVK SVN SWE CHE ISL LIE
NOR --- --- --- --- ---
COMMANDES & CONNECTEURS (VX-4500)
Panneau avant
Remarque importante ! - Tous les boutons (PF) situés sur le panneau avant sont
programmables. Ils sont configurés par votre revendeur Vertex Standard en fonction
des conditions opérationnelles de votre réseau. Les instructions ci-dessous décrivent
une configuration typique.
①②⑧⑦⑥⑤
④③
① Bouton ( ) Mise sous tension
Maintenez ce bouton pendant deux secondes pour allumer ou éteindre votre
radio.
② Bouton du volume
Tournez ce bouton dans le sens horaire pour augmenter le volume sonore
③ Jack du microphone
Insérez la prise du microphone dans ce connecteur.
④ Boutons [P1] - [P4] (fonctions programmables)
Ces boutons peuvent être attribués à des fonctions spécifiques, telles que la
sélection de la puissance haute ou basse, le mode Écoute, le mode Direct, etc.,
en fonction des conditions du réseau et de la programmation effectuée par votre
revendeur Vertex Standard.
⑤ Boutons [T]/[S] (fonctions programmables)
Dans la configuration par défaut, appuyez sur un de ces boutons pour changer
de canal.
⑥ Indicateur du numéro de canal
Indique le canal actuel.
GAMME VX-4500/-4600 MANUEL D
’
INSTALLATION2
COMMANDES & CONNECTEURS (VX-4500)
⑦ Indicateur d’état de l’émetteur
Les indicateurs A et B affichent l’état actuel de la radio. Leur configuration peut
être adaptée par votre revendeur VERTEX STANDARD pour mieux répondre
à vos besoins de communication/de réseau. Les configurations possibles pour
les indicateurs A et B sont les suivantes :
⑧ Voyant TX/OCCUPÉ
Ce voyant signale si la radio est en mode de réception ou d’émission.
Indicateur d’état de l’émetteur
État
MONI
(Écoute)
SCAN CH
(Balayage canaux)
PRI-1
Low Power
(Basse)
TA (Talk Around)
(Mode direct (TA))
Encryption
(Cryptage)
Emergency
(Urgence)
Horn Alert
(Alarme Avertisseur)
PA (Public Address)
(Audio public)
Lock
(Verrouillage)
ACC2
RFC Cet indicateur est allumé fixe lorsque la radio est
REC/PLAY
(nécessite une unité
optionnelle)
Indicateur
AB
Description
Cet indicateur est allumé fixe lorsque le
squelch contrôlé par tonalité CTCSS ou DCS
est désactivé. Il clignote lorsque l’audio passe
normalement.
Cet indicateur est allumé fixe lorsque le canal
détecté par le balayage est rappelé.
Cet indicateur est allumé fixe lorsque le canal
prioritaire 1 est activé.
Cet indicateur est allumé fixe lorsque l’émetteur
est réglé sur la puissance basse.
Cet indicateur est allumé fixe lorsque le mode
Direct est activé.
Cet indicateur est allumé fixe lorsque le mode
Brouillage vocal est temporairement désactivé
Cet indicateur est allumé fixe lorsque le mode
Urgence est activé.
Cet indicateur est allumé fixe lorsque l’Alarme
Avertisseur est activée.
Cet indicateur est allumé fixe lorsque la radio
utilise l’amplificateur d’audio public.
Cet indicateur est allumé fixe lorsque la fonction
Verrouillage est activée.
Cet indicateur est allumé fixe lorsque le port « 2 »
de sortie du connecteur d’accessoire est activé.
prête à communiquer (état RFC ou « Ready for
Communication ») et que la signalisation 2 tons
ou 5 tons est activée.
Cet indicateur est allumé fixe pendant
l’enregistrement d’un message entrant ou
pendant l’écoute d’un message enregistré.
GAMME VX-4500/-4600 MANUEL D
’
INSTALLATION 3
COMMANDES & CONNECTEURS (VX-4600)
Panneau avant
Remarque importante ! - Tous les boutons (PF) situés sur le panneau avant sont
programmables. Ils sont configurés par votre revendeur Vertex Standard en fonction
des conditions opérationnelles de votre réseau. Les instructions ci-dessous décrivent
une configuration typique.
①②⑥⑤
④③⑦
① Bouton ( ) Mise sous tension
Maintenez ce bouton pendant deux secondes pour allumer ou éteindre votre
radio.
② Bouton du volume
Tournez ce bouton dans le sens horaire pour augmenter le volume sonore
③ Jack du microphone
Insérez la prise du microphone dans ce connecteur.
④ Boutons [P1] - [P4] (fonctions programmables)
Ces boutons peuvent être attribués à des fonctions spécifiques, telles que la
sélection de la puissance haute ou basse, le mode Écoute, le mode Direct, etc.,
en fonction des conditions du réseau et de la programmation effectuée par votre
revendeur Vertex Standard.
GAMME VX-4500/-4600 MANUEL D
’
INSTALLATION4
COMMANDES & CONNECTEURS (VX-4600)
⑤ Boutons [T]/[S] (fonctions programmables)
Dans la configuration par défaut, appuyez sur un de ces boutons pour changer
de canal. Lorsque vous maintenez un de ces deux boutons pendant plus de 1,5
secondes, la radio sélectionne successivement chaque canal vers le haut ou le
bas de la liste selon le bouton choisi.
⑥ Écran à cristaux liquides (LCD)
L’écran inclut une section alphanumérique à huit caractères qui affiche le nom
du canal, les données d’identité/tags et les messages d’erreur. Sur sa partie
supérieure, une rangée d’icônes affiche le statut des fonctions (voir ci-dessous).
Indicateur du numéro de canal Indique le canal actuel.
⑦ Voyant OCCUPÉ/TX
Ce voyant signale si la radio est en mode de réception ou d’émission.
: le balayage prioritaire est activé
: le balayage est activé
Le mode « Double Écoute » est activé
« Compression Audio » est activé
Le mode Puissance d’émission
basse est activé Un message vocal est reçu
Le port « AUX A » est activé
Cryptage activé Numéro de Zone
Indicateur RSSI (quatre étapes)
Affi chage alphanumérique à 8 caractères
Indicateur « APPEL »
Écoute du récepteur
Le mode Direct est activé
Canal prioritaire-2
Le balayage de groupe est activé
GAMME VX-4500/-4600 MANUEL D
’
INSTALLATION 5
COMMANDES & CONNECTEURS
Panneau arrière
①③
②
④
① Prise d’antenne
Le câble coaxial 50 Ohms de l’antenne doit être branché ici, avec une prise
mini-UHF.
② Câble 13,6V CC avec connecteur
Le câble d’alimentation CC fourni doit être branché à ce connecteur à deux
broches. Pour l’alimentation, utilisez uniquement le câble fourni avec son fusible,
si nécessaire avec une rallonge.
③ Jack de haut-parleur externe
Un haut-parleur externe peut être connecté à ce jack mini-téléphone de 3,5 mm
à deux broches.
Avertissement: Ne jamais connecter aucun des deux fils à la terre. Vérifier que
le haut-parleur est adapté à la puissance audio (12 W) de la radio.
④ Connecteur d’accessoires D-Sub à 15 broches
Ce connecteur donne accès aux signaux d’entrée de ligne audio TX externe,
d’Alternat, de Squelch, et d’entrée de ligne audio RX externe et permet donc
de brancher divers accessoires entre autres : modem d’émission/réception de
données, dispositif de contrôle de canal externe, etc.
GAMME VX-4500/-4600 MANUEL D
’
INSTALLATION6
FONCTIONS DE BASE
Remarque importante ! - Avant d’utiliser la radio pour la première fois, vérifiez
que les connexions d’alimentation sont correctes et qu’une antenne conforme est
branchée au jack d’antenne.
Allumer et éteindre votre radio
Appuyez et maintenez le bouton d’allumage (POWER) pendant 2 secondes
pour allumer la radio. L’écran s’allume.
Appuyez sur le bouton [T]/[S] pour choisir le canal. Un nom de canal est affiché
à l’écran.
Dans le VX-4600, pour sélectionner un canal dans un autre groupe, appuyez sur le
bouton PF (fonction programmable) qui permet de faire défiler les groupes dans
les deux sens et de sélectionner le groupe voulu avant de sélectionner le canal.
Voir page 8 les informations sur les boutons de fonctions programmables.
Réglage du volume
Tournez le bouton du volume dans le sens horaire pour augmenter le volume
et dans le sens antihoraire pour le diminuer.
Émission
Avant d’émettre, écoutez le canal pour vérifier qu’il est libre.
Appuyez sur le bouton PF qui est programmé pour écouter l’activité sur le
canal.
Lorsque vous recevez un appel, émettez uniquement lorsque la réception est
terminée. La radio ne peut pas recevoir et émettre simultanément.
Appuyez sur l’Alternat.
Lorsque le canal est libre, le voyant OCCUPÉ/TX est rouge fixe. La radio émet.
Pendant que vous maintenez l’Alternat, parlez directement dans le microphone
d’une voix claire et normale. Pour obtenir une émission optimale, tenez le
microphone à 2,5 - 5 cm de vos lèvres. Relâchez l’Alternat pour recevoir.
Si la fonction Verrouillage sur canal occupé est programmée sur un canal, la
radio n’émettra pas lorsqu’elle détecte une porteuse. Dans ce cas, la radio signale
que le canal est occupé par trois bips sonores et le message « CH BUSY » (Canal
occupé) est affiché sur la VX-4600. Relâchez l’Alternat et attendez que le canal
soit libre
Si la fonction Verrouillage CTCSS ou DCS (Digital Coded Squelch) est
programmée sur un canal, la radio émettra uniquement quand aucune porteuse
n’est détectée ou si la porteuse détectée inclut la tonalité CTCSS ou le code DCS
requis.
GAMME VX-4500/-4600 MANUEL D
’
INSTALLATION 7
FONCTIONS DE BASE
Limiteur de temps d’émission
Si la programmation du canal sélectionné inclut une limite d’émission automatique,
vous devez limiter la durée de chaque émission. Pendant une émission, un bip sonore
retentit dix secondes avant la fin automatique de la communication. Un autre bip
retentit juste avant la coupure de l’émission. L’indicateur d’émission (TX) rouge
n’est alors plus affiché et l’émission s’arrête quelques instants plus tard. Sur la VX-
4600, l’écran affiche « TIME OUT » (LIMITE TEMPS). Pour émettre de nouveau,
relâchez l’Alternat et attendez que le compteur de remise à zéro expire (si vous
appuyez sur l’Alternat avant l’expiration de ce compteur, il se réinitialisera et vous
devrez attendre encore une fois la fin du délai de remise à zéro).
Verrouillage du clavier
Pour éviter une émission ou un changement de fréquence/fonctions accidentel, la
VX-4500/-4600 permet de verrouiller certaines fonctionnalités contrôlées par des
boutons ainsi que l’Alternat.
Pour activer la fonction de verrouillage, appuyez et maintenez le bouton [P1] pendant
la mise sous tension de la radio. Pour désactiver la fonction de verrouillage, rallumez
la radio.
F
ONCTIONS AVANCÉES
Boutons à fonction programmable (PF)
Les radios VX-4500/-4600 sont dotées de six boutons programmables (PF). Les
fonctions attribuées aux boutons programmables peuvent être personnalisées par votre
revendeur Vertex Standard en fonction de vos besoins de communication/de réseau.
Certaines fonctions peuvent nécessiter l’achat et l’installation d’accessoires internes
disponibles en option. Les caractéristiques de la programmation des boutons PF sont
illustrées ci-dessous. Leurs fonctions sont expliquées dans les pages suivantes.
Pour plus d’informations, consultez votre revendeur Vertex Standard. Pour votre
référence, cochez la case correspondant à la fonction attribuée à chaque bouton
programmable de votre radio, et conservez ce document.
GAMME VX-4500/-4600 MANUEL D
’
INSTALLATION8
FONCTIONS AVANCÉES
MH-75A8J MICROPHONE KEY
(PRESS KEY/PRESS AND HOLD KEY)
ABCD
¿
#
Function
PROGRAMMABLE KEY
(PRESS KEY/PRESS AND HOLD KEY)
P1 P2 P3 P4
ST
None ////////////
Monitor ////////////
Monitor -Momentarily- /– /– /– /– /– /– /– /– /– /– /– /–
Dimmer/Lamp ////////////
Low Power ////////////
Encryption ////////////
Ú
SET
////////////
SQL OFF ////////////
SQL OFF -Momentarily- /– /– /– /– /– /– /– /– /– /– /– /–
¼
SQL Set
////////////
Beep OFF ////////////
VOX ////////////
¼
VOX Set
////////////
Clear Voice ////////////
AF Min Volume ////////////
Horn Alert ////////////
PA (Public Address) ////////////
EXT ACC 1 /– /– /– /– /– /– /– /– /– /– /– /–
EXT ACC 2 ////////////
Emergency /– /– /– /– /– /– /– /– /– /– /– /–
Lone Worker ////////////
Group Up
Group Down
¼
¼
////////////
////////////
Channel Up ////////////
Channel Down ////////////
Speed CH Up
Speed CH Down
¼
–/ –/ –/ –/ –/ –/ –/ –/ –/ –/ –/ –/
¼
–/ –/ –/ –/ –/ –/ –/ –/ –/ –/ –/ –/
PRI-1 ////////////
PRI-2 ////////////
PRI-2 Set ////////////
PRI-2 Disable ////////////
Direct CH 1 ////////////
Direct CH 2 ////////////
Direct CH 3 ////////////
Direct CH 4 ////////////
Direct CH Entry
Scan ////////////
Group Scan
¼
¼
–/––/––/––/––/––/–//////
////////////
Dual Watch ////////////
FM-Scan ////////////
Scan Set ////////////
Group Scan Set
¼
////////////
TA Scan ////////////
Talk Around ////////////
Reset ////////////
:
This function cannot assign to VX-4500.
¼
GAMME VX-4500/-4600 MANUEL D
’
INSTALLATION 9
FONCTIONS AVANCÉES
MH-75A8J MICROPHONE KEY
(PRESS KEY/PRESS AND HOLD KEY)
ABCD
¿
#
Function
PROGRAMMABLE KEY
(PRESS KEY/PRESS AND HOLD KEY)
P1 P2 P3 P4
ST
CALL 1 ////////////
CALL 2 ////////////
CALL 3 ////////////
CALL 4 ////////////
CALL 5 ////////////
¼
Code Up
Code Down
Code Set
Speed Dial
DTMF Code Set
Call ////////////
Status Set
Status Up
Status Down
Status Check
Duty ////////////
ID Check
¼
¼
¼
¼
¼
¼
¼
¼
¼
////////////
////////////
////////////
////////////
–/– –/– –/– –/– –/– –/– / / / / / /
////////////
////////////
////////////
////////////
////////////
Option Switch 1 /– /– /– /– /– /– /– /– /– /– /– /–
Option Switch 2 ////////////
REC ////////////
PLAY ////////////
TX Save Disable ////////////
Lock ////////////
:
This function cannot assign to VX-4500.
¼
GAMME VX-4500/-4600 MANUEL D
’
INSTALLATION10
FONCTIONS AVANCÉES
Description des fonctions
MONITOR (ÉCOUTE)
Appuyez sur (ou maintenez) le bouton programmable attribué pour annuler les
fonctions de signalisation.
MONITOR -MOMENTARILY- (ÉCOUTE -TEMPORAIRE-)
Annulez les fonctions de signalisation éventuellement actives en appuyant sur la
touche programmable attribuée.
DIMMER/LAMP (GRADATEUR/LAMPE)
Sur la VX-4600, appuyez sur (ou maintenez) le bouton programmable attribué pour
régler la luminosité de l’affichage et du clavier (fonction Gradateur). Ce réglage
offre quatre niveaux.
Sur la VX-4500, appuyez sur (ou maintenez) le bouton programmable attribué pour
allumer ou éteindre l’éclairage de l’affichage et du clavier (fonction Lampe).
LOW POWER (PUISSANCE BASSE)
Appuyez sur (ou maintenez) le bouton programmable attribué pour mettre la radio en
mode Émission à puissance basse afin de prolonger la durée d’utilisation de la batterie.
Appuyez de nouveau sur ce bouton pour revenir au mode Puissance haute lorsque
l’environnement de communication exige plus de puissance (présence d’obstacles
ou nécessité d’une portée plus longue).
Sur la VX-4600, lorsque l’émetteur de la radio est réglé sur « Basse puissance »,
l’icône « L » est affichée à l’écran.
ENCRYPTION (CRYPTAGE)
Lorsque la fonction de brouillage vocal a été programmée, appuyez sur (ou maintenez)
le bouton programmable attribué pour l’activer ou la désactiver.
Sur la VX-4600, lorsque la fonction de brouillage vocal est activée, l’icône «
est affichée sur l’écran.
»

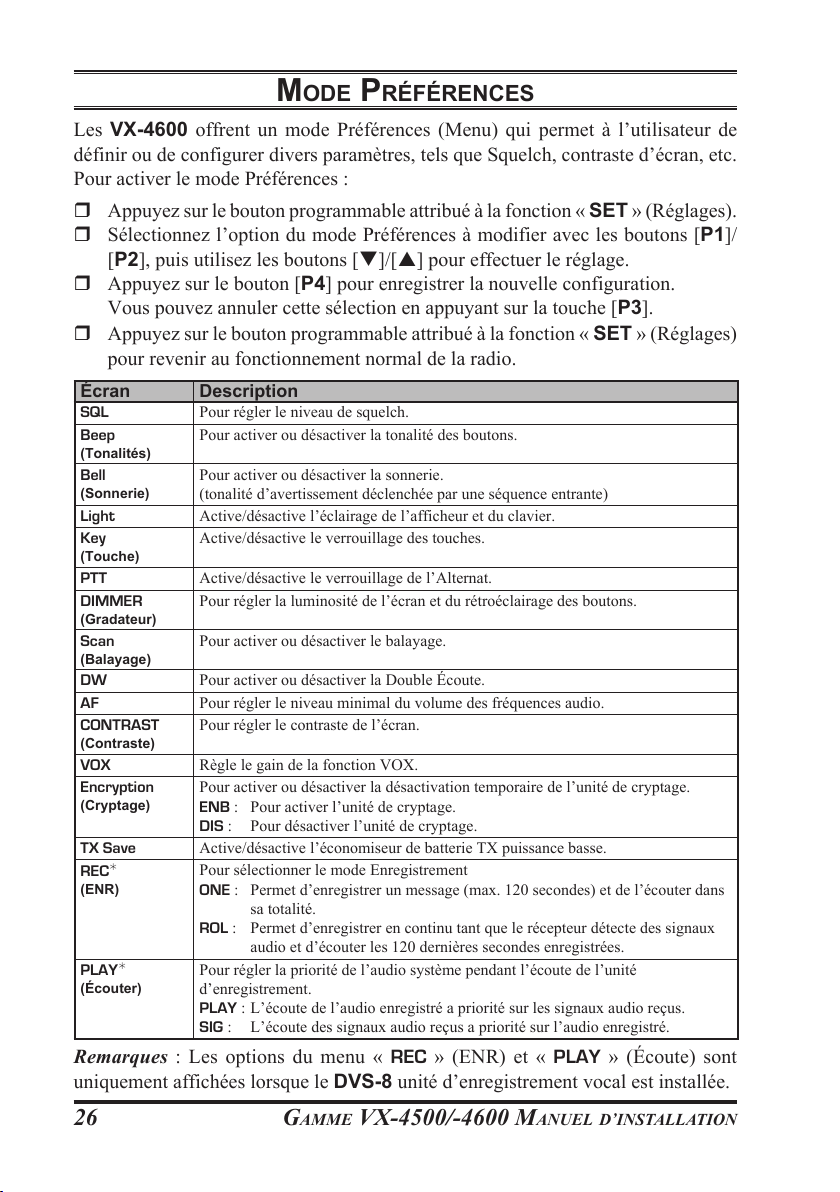

SET (RÉGLAGES) (cette fonction est uniquement disponible sur la VX-4600)
Appuyez sur (ou maintenez) le bouton programmable attribué pour activer le mode
Préférences (menu).
GAMME VX-4500/-4600 MANUEL D
’
INSTALLATION 11
FONCTIONS AVANCÉES
SQL OFF (SQUELCH DÉSACTIVÉ)
Appuyez sur (ou maintenez) le bouton programmable attribué pour ouvrir le SQL et
entendre le bruit de fond (audio activé).
SQL OFF -MOMENTARILY-
(SQUELCH DÉSACTIVÉ -TEMPORAIRE-)
Ouvre le Squelch pour entendre le bruit de fond (audio activé) pendant que le bouton
programmable attribué est maintenu.
SQL SET (SQUELCH RÉGLÉ)
Cette fonction vous permet de régler manuellement le niveau de squelch :
Appuyez sur (ou maintenez) le bouton programmable attribué. Une tonalité
retentit et le niveau de squelch actuel est affiché.
Appuyez sur le bouton [T]/[S] pour choisir le niveau de squelch.
Appuyez sur le bouton [P4] ([D] sur le MH-75
configuration. L’afficheur indique brièvement « - SET - » (- DÉFINIR -) puis
revient à l’affichage normal du canal.
Vous pouvez annuler la nouvelle configuration en appuyant sur la touche [P3] (ou
[C] sur le MH-75
(- ANNULER -)
A8J). Dans ce cas, l’afficheur indique brièvement « - CANCEL - »
A8J) pour enregistrer la nouvelle
BEEP OFF
Appuyez sur (ou maintenez) le bouton programmable attribué pour activer ou
désactiver le bip d’avertissement.
VOX
Appuyez sur (ou maintenez) le bouton programmable attribué pour activer ou
désactiver la fonction VOX. Vous pouvez désactiver temporairement la fonction
VOX en appuyant sur l’Alternat.
GAMME VX-4500/-4600 MANUEL D
’
INSTALLATION12
FONCTIONS AVANCÉES
VOX SET (VOX RÉGLÉ) (cette fonction est uniquement disponible sur la VX-4600)
Utilisez cette fonction pour régler manuellement le niveau du gain VOX :
Appuyez sur (ou maintenez) le bouton programmable attribué. Une tonalité
retentit et le niveau du gain VOX actuel est affiché à l’écran.
Appuyez sur le bouton [T]/[S] pour choisir le niveau du gain VOX.
Appuyez sur le bouton [P4] ([D] sur le MH-75
configuration. L’afficheur indique brièvement « - SET - » (- DÉFINIR -) puis
revient à l’affichage normal du canal.
Vous pouvez annuler la nouvelle configuration en appuyant sur la touche [P3] (ou
[C] sur le MH-75
(- ANNULER -).
A8J). Dans ce cas, l’afficheur indique brièvement « -CANCEL - »
CLEAR VOICE (VOIX CLAIRE)
Appuyez sur (ou maintenez) le bouton programmable attribué pour activer/désactiver
la fonction Voix claire. Lorsque vous communiquez dans un environnement bruyant,
activez la fonction Voix claire. Appuyez à nouveau sur (ou maintenez) le bouton
programmable attribué pour désactiver la fonction Voix claire.
AF MIN VOLUME (FA MIN NV)
Appuyez sur (ou maintenez) le bouton programmable attribué pour réduire la
puissance de sortie audio au niveau inférieur programmé par votre Vertex Standard
revendeur.
A8J) pour enregistrer la nouvelle
HORN ALERT (ALARME AVERTISSEUR)
Appuyez sur (ou maintenez) le bouton programmable attribué pour activer ou
désactiver la fonction Alarme Avertisseur. Si vous recevez un appel de la station
de base avec la signalisation, l’alarme Avertisseur sera activée et l’avertisseur du
véhicule retentira.
PA (PUBLIC ADDRESS) (AUDIO PUBLIC)
Appuyez sur (ou maintenez) le bouton programmable attribué pour activer
l’amplificateur Audio Public. La fonction Audio Public peut être utilisée pendant le
balayage et pendant la réception d’un appel.
EXT ACC 1
Active le port de sortie 1 du connecteur d’accessoire D-Sub à 15 broches pendant
que la touche programmable attribuée est enfoncée.
GAMME VX-4500/-4600 MANUEL D
’
INSTALLATION 13
FONCTIONS AVANCÉES
EXT ACC 2
Appuyez sur (ou maintenez) le bouton programmable attribué pour activer ou
désactiver le port de sortie 2 du connecteur d’accessoire D-Sub à 15 broches.
EMERGENCY (URGENCE)
Les radios VX-4500/-4600 intègrent une fonction Urgence qui permet d’alerter
d’autres utilisateurs du système écoutant la même fréquence que celle du canal
sélectionné sur votre radio.
Appuyez sur le bouton programmable attribué pour lancer un appel d’urgence. Pour
plus d’informations, consultez votre revendeur Vertex Standard.
LONE WORKER (TRAVAILLEUR ISOLÉ)
Appuyez sur (ou maintenez) le bouton programmable attribué pour activer ou
désactiver la fonction Travailleur isolé.
La fonction Travailleur isolé est conçue pour déclencher une alarme pendant 30
secondes lorsque le délai Travailleur isolé (programmé par votre revendeur) a expiré.
Si l’utilisateur ne réinitialise pas ce compteur en appuyant sur l’Alternat, la radio
passe en mode Urgence.
Pour quitter le mode Urgence et revenir au fonctionnement normal de la radio,
appuyez sur (ou maintenez) le bouton programmable attribué à la fonction Urgence
ou éteignez la radio.
GROUP UP/DOWN (GROUPE HAUT/BAS)
(cette fonction est uniquement disponible sur la VX-4600)
Appuyez sur (ou maintenez) le bouton programmable attribué pour sélectionner une
autre groupe de canaux.
CHANNEL UP/DOWN (CANAL HAUT/BAS)
Appuyez sur (ou maintenez) le bouton programmable attribué (en général le
bouton [T]/[S]) pour sélectionner un autre canal au sein de la zone actuellement
sélectionnée.
SPEED CH UP/DOWN (DÉBIT CANAL HAUT/BAS)
(cette fonction est uniquement disponible sur la VX-4600)
Appuyer sur (ou maintenir) le bouton programmable attribué amène la radio à passer
(répétivement) d’un canal à l’autre, vers le haut, ou vers le bas.
GAMME VX-4500/-4600 MANUEL D
’
INSTALLATION14
FONCTIONS AVANCÉES
PRI-1/PRI-2
Appuyez sur (ou maintenez) le bouton programmable attribué pour rappeler
directement le canal prioritaire préprogrammé. Cette configuration est programmée
par votre revendeur Vertex Standard.
PRI-2 SET (PRI-2 RÉGLÉ)
Appuyez sur (ou maintenez) le bouton programmable attribué pour activer ou
désactiver le canal prioritaire 2 actuel.
PRI-2 DISABLE (PRI-2 DÉSACTIVER)
Appuyez sur (ou maintenez) le bouton programmable attribué pour désactiver
temporairement le canal prioritaire 2 de la zone.
DIRECT CH 1 TO DIRECT CH 4 (DIRECT CANAL 1 À DIRECT CANAL 4)
Appuyez sur le bouton programmable attribué pour sélectionner directement le canal
préprogrammé par votre revendeur.
DIRECT CH ENTRY (ENTRÉE CHANNEL DIRECT)
(Cette fonction est uniquement disponible sur la VX-4600 et nécessite le microphone à clavier
optionnel MH-75
Vous pouvez directement rappeler le canal désiré en utilisant cette function :
Appuyez sur (ou maintenez) le bouton programmable attribué. Une tonalité
retentit et le numéro du groupe/du canal actuel est affiché à l’écran.
Saisissez le numéro du groupe voulu (deux chiffres) et le numéro du canal (deux
chiffres) sur le clavier du MH-75
Appuyez sur le bouton [P4] ([D] sur le MH-75A8J) pour enregistrer la nouvelle
configuration. L’afficheur indique brièvement « - SET - » (- DÉFINIR -) puis
revient à l’affichage normal du canal.
Vous pouvez annuler la nouvelle configuration en appuyant sur la touche [P3] (ou
[C] sur le MH-75
(- ANNULER -).
A8J 16 touches)
A8J.
A8J). Dans ce cas, l’afficheur indique brièvement « - CANCEL - »
GAMME VX-4500/-4600 MANUEL D
’
INSTALLATION 15
FONCTIONS AVANCÉES
SCAN (BALAYAGE DES CANAUX)
La fonction de balayage permet de surveiller plusieurs signaux programmés dans la
radio. Pendant le balayage, la radio vérifie sur chaque canal la présence d’un signal
et s’arrête sur un canal lorsque ce signal est détecté.
Pour lancer le balayage :
Appuyez sur (ou maintenez) le bouton programmable attribué pour lancer le
balayage sur le canal qui a été programmé dans la liste de balayage par votre
fournisseur Vertex Standard.
La fonction de balayage écoute les canaux programmés, pour détecter les canaux
actifs. Dès qu’une communication en cours est détectée, la radio pause brièvement
le balayage.
Appuyez sur le bouton programmable attribué pour désactiver le balayage. La
radio revient sur le canal désigné préprogrammé.
Remarque : Votre revendeur Vertex Standard peut avoir programmé votre
radio pour qu’elle reste sur l’un des canaux suivants lorsque vous appuyez sur
l’Alternat pendant la pause du balayage :
Canal « Pause balayage » (« Réponse »)
Dernier « Canal occupé »
Canal « prioritaire 1/2 »
Canal « Programmé par l’utilisateur » (« Canal sélect »)
Canal « Début de balayage »
GROUP SCAN (GROUPE DE BALAYAGE)
(cette fonction est uniquement disponible sur la VX-4600)
La fonction de balayage permet de surveiller plusieurs signaux programmés dans la
radio. Pendant le balayage, la radio vérifie sur chaque canal du groupe programmé
la présence d’un signal et s’arrête sur un canal lorsque ce signal est détecté.
Appuyez sur (ou maintenez) le bouton programmable attribué pour activer le balayage
sur les groupes sélectionnés.
GAMME VX-4500/-4600 MANUEL D
’
INSTALLATION16
FONCTIONS AVANCÉES
DUAL WATCH (DOUBLE ÉCOUTE)
La fonction Double Écoute est similaire à la fonction Balayage, sauf qu’elle n’écoute
que deux canaux spécifiques :
Le canal courant et
Le canal prioritaire-1/-2
Pour lancer la fonction Double Écoute :
Appuyez sur le bouton programmable attribué.
La fonction Double Écoute surveille les deux canaux et dès qu’une
communication en cours est détectée, la radio pause brièvement l’écoute.
Pour arrêter la fonction Double Écoute :
Appuyez sur le bouton programmable attribué.
La radio revient sur le canal du début de la Double Écoute.
FM-SCAN (FOLLOW-ME SCAN) (BALAYAGE SUIVEZ-MOI)
La fonction de balayage « Suivez-moi » permet de vérifier régulièrement l’activité
sur un canal prioritaire spécifié par l’utilisateur en plus du balayage normal des autres
canaux. Si les canaux 1, 3 et 5 (sur les huit canaux disponibles) sont les seuls à être
couverts par le balayage, vous pouvez en plus définir le canal 2 comme « Canal
prioritaire défini par l’utilisateur » grâce à la fonction Suivez-moi.
Pour activer la fonction Suivez-moi, vous devez sélectionner d’abord votre « Canal
prioritaire défini par l’utilisateur » puis appuyer sur le bouton programmable attribué.
Ensuite, appuyez sur le bouton Canal haut/bas (généralement le bouton [T]/[S])
pour revenir au canal de début du balayage. Ce canal a été programmé par votre
revendeur pour activer le balayage. Lorsque le balayage s’arrête sur un canal actif,
le « Canal prioritaire défini par l’utilisateur » sera automatiquement contrôlé à un
intervalle de quelques secondes. Si la radio détecte une communication sur ce canal,
elle basculera entre ce canal et le canal prioritaire défini par votre revendeur (s’il
l’a programmé).
GAMME VX-4500/-4600 MANUEL D
’
INSTALLATION 17
FONCTIONS AVANCÉES
SCAN SET (DÉFINIR BALAYAGE)
Appuyez sur (ou maintenez) le bouton programmable attribué pour ajouter / effacer
temporairement le canal actuel dans votre liste de balayage.
Sur la VX-4500, lorsque vous supprimez un canal, le voyant A ou B s’éteint lorsque
l’état Canal de balayage est attribué à ce voyant A ou B. Pour rétablir un canal
spécifique dans votre liste de balayage (CANAL BALAYAGE), appuyez à nouveau
sur (ou maintenez) le bouton programmable attribué. Le voyant A ou B s’allume
lorsque l’état Canal de balayage est attribué à ce voyant A ou B.
Sur la VX-4600, lorsque vous supprimez un canal, l’écran affiche brièvement
« - SCN SKIP - » ( - SAUT BALAYAGE - ) et l’icône «
rétablir un canal dans la liste de balayage, appuyez sur (ou maintenez) à nouveau
le bouton programmable attribué et l’écran affiche « - SCN SET - » (- DÉFINIR
BALAYAGE -) et l’icône «
De plus, appuyez sur (ou maintenez) le bouton programmable attribué pendant une
pause du balayage pour effacer temporairement le canal dans la liste de balayage.
» est affichée.
GROUP SCAN SET (DÉFINIR BALAYAGE GROUPE)
(cette fonction est uniquement disponible sur la VX-4600)
Normalement, le balayage ne couvre que les canaux d’une même groupe. Mais
vous pouvez configurer votre radio pour qu’il couvre d’autres groupes. Pour ajouter
le groupe actuel au processus de balayage, appuyez sur (ou maintenez) le bouton
programmable attribué et l’icône « W » est affichée. Pour retirer le groupe actuel du
processus de balayage, appuyez sur (ou maintenez) le bouton programmable attribué
et l’icône « W » n’est plus affichée.
» n’est plus affichée. Pour
GAMME VX-4500/-4600 MANUEL D
’
INSTALLATION18
FONCTIONS AVANCÉES
TA SCAN (BALAYAGE DIRECT)
Appuyez sur (ou maintenez) le bouton programmable attribué pour activer ou
désactiver le balayage en mode Direct.
Pendant une opération de balayage en mode Direct, la radio détecte les fréquences
de réception et d’émission (sur la VX-4600 l’icône «
Lorsqu’un signal est détecté sur une fréquence de réception, la radio pause jusqu’à
ce que le signal disparaisse (sur la VX-4600, l’icône «
clignote pas). Lorsqu’un signal est détecté sur une fréquence d’émission, la radio
vérifie l’activité sur cette fréquence par intervalle de quelques secondes (selon la
programmation faite par votre revendeur Vertex Standard).
Remarque : La fonction balayage en mode Direct ne fonctionne pas sur le canal
Simplex.
TALK AROUND (MODE DIRECT)
Appuyez sur (ou maintenez) le bouton programmable attribué pour activer le mode
Direct si votre radio fonctionne actuellement sur un système de canaux en duplex
(utilisant un relais dont les fréquences d’émission et de réception sont différentes).
Le mode Direct permet de ne plus utiliser le relais et de communiquer directement
avec un terminal situé à proximité. La sélection de ce mode n’a aucun effet si votre
radio communique déjà sur un canal non duplex, c’est-à-dire lorsque les fréquences
d’émission et de réception sont identiques.
» clignote sur l’écran).
» est affichée mais ne
Sur la VX-4600, lorsque le mode « Direct » est activé, l’icône «
sur l’écran.
En outre, votre revendeur peut avoir programmé des fréquences de relais et de mode
Direct sur deux canaux adjacents, afin de faciliter cette utilisation. Dans ce cas,
le bouton programmable peut servir à activer/désactiver une des autres fonctions
préprogrammées.
Remarque : La fonction balayage en mode Direct ne fonctionne pas sur le canal
Simplex.
» est affichée
RESET (RÉINITIALISER)
Appuyez sur (ou maintenez) le bouton programmable attribué pour réinitialiser l’état
RFC (« Ready for Communication » ou prêt à communiquer) ou pour réinitialiser le
paramétrage de saisie au clavier.
GAMME VX-4500/-4600 MANUEL D
’
INSTALLATION 19
FONCTIONS AVANCÉES
CALL 1 TO CALL 5 (APPEL 1 À APPEL 5)
Appuyez sur (ou maintenez) le bouton programmable attribué pour envoyer une salve
séquentielle à 2 tons/5 tons prédéterminée.
CODE UP/DOWN (CODE HAUT/BAS)
(cette fonction est uniquement disponible sur la VX-4600)
Appuyez sur (ou maintenez) le bouton programmable attribué pour sélectionner un
code encodeur 2 tons ou 5 tons dans la liste prédéterminée.
CODE SET (DÉFINIR CODE)
(cette fonction est uniquement disponible sur la VX-4600)
Appuyez sur (ou maintenez) le bouton programmable attribué pour modifier le code
encodeur 5 tons. Pour modifier les tonalités, sélectionnez les chiffres avec les boutons
[P1]/[P2], changez le numéro avec les boutons [T]/[S].
Vous pouvez saisir directement le code encodeur 5 Tons sur le clavier du microphone
] - [
([0
9]) et [½] (caractère de remplacement), si le microphone optionnel MH-75
est utilisé.
SPEED DIAL (NUMÉROTATION RAPIDE)
(cette fonction est uniquement disponible sur la VX-4600)
Votre Vertex Standard revendeur peut avoir préprogrammé sur votre radio des listes
de numéros de téléphone pour la fonction de numérotation rapide.
A8J
Pour composer un numéro :
Si vous utilisez le microphone optionnel MH-75
le bouton programmable attribué, puis appuyez sur les touches ([0
microphone correspondant au numéro dans la liste de numérotation rapide fournie
par votre fournisseur Vertex Standard. Finalement, appuyez sur l’Alternat. Vous
entendez dans le haut-parleur les tonalités DTMF émises.
Si vous utilisez le microphone normal, appuyez sur les touches [T]/[S] pour
sélectionner le numéro dans la liste de numérotation rapide qui a été programmé
par votre fournisseur Vertex Standard. Appuyez sur l’Alternat. Vous entendez
dans le haut-parleur les tonalités DTMF émises.
GAMME VX-4500/-4600 MANUEL D
A8J, appuyez sur (ou maintenez)
] - [
9]) du
’
INSTALLATION20
FONCTIONS AVANCÉES
DTMF CODE SET (DÉFINIR CODE DTMF)
(
Cette fonction est uniquement disponible sur la VX-4600 et nécessite le microphone à
clavier optionnel MH-75
Appuyez sur (ou maintenez) le bouton programmable attribué pour lancer
l’enregistrement de séquence de numérotation DTMF. Lorsque vous avez saisi tous
les chiffres DTMF sur le clavier du MH-75
appuyant sur l’Alternat.
CALL (APPEL)
Avec le système de Pager DTMF
Lorsque cette fonction est activée, elle permet à l’utilisateur de modifier le code
d’appel du pager à trois chiffres utilisé pour contacter d’autres terminaux utilisateurs
de ce système. Appuyez sur (ou maintenez) le bouton programmable attribué, suivi des
trois chiffres du code d’appel par Pager du terminal à contacter. Après avoir appuyé
sur le dernier chiffre, vous entendez trois tonalités et le nouveau code est envoyé.
Le squelch de réception de l’autre terminal sera ouvert et vous pourrez débuter la
communication.
Avec le système de signalisation 2 Tons ou 5 Tons
Lorsque cette fonction est activée, vous pouvez appuyer sur (ou maintenir) le bouton
programmable attribué pour envoyer une séquence de tonalités à 2 ou 5 Tons.
A8J 16 touches)
A8J, vous pouvez envoyer les codes en
Avec le système MDC1200
Lorsque cette fonction est activée, vous pouvez appuyer sur (ou maintenir) le bouton
programmable attribué pour envoyer un code MDC1200.
Appuyez sur (ou maintenez) le bouton programmable attribué pour activer le
Menu Appels.
Appuyez sur les boutons [T]/[S] (ou [P1]/[P2]) pour sélectionner le mode
Appel voulu, puis sur la touche [P4] pour confirmer. (Vous pouvez annuler cette
sélection en appuyant sur la touche [P3]).
Appuyez sur les boutons [T]/[S] (ou [P1]/[P2]) pour choisir la station à
appeler.
Vous pouvez saisir le numéro d’identification de la station (quatre chiffres) sur
le clavier du microphone ([0] - [9], [A] - [D], [#] : substitut pour « E », et [½]
caractère de remplacement), si le microphone optionnel MH-75
A8J est utilisé
Appuyez sur l’Alternat pour envoyer un appel MDC1200.
GAMME VX-4500/-4600 MANUEL D
’
INSTALLATION 21
FONCTIONS AVANCÉES
STATUS SET (DÉFINIR ÉTAT) (cette fonction est uniquement disponible sur la VX-4600)
Appuyez sur (ou maintenez) le bouton programmable attribué pour modifier le
code d’état 5 Tons. Pour modifier le code d’état, sélectionnez le chiffre requis avec
le bouton [P1], puis modifiez le numéro avec les boutons [P2]/[P3], et enregistrez
votre modification avec le bouton [P4].
Vous pouvez saisir directement le code encodeur 5 Tons sur le clavier du microphone
([0] - [9]), si le microphone optionnel MH-75
STATUS UP/DOWN (ÉTAT HAUT/BAS)
(cette fonction est uniquement disponible sur la VX-4600)
Appuyez (ou maintenez) sur le bouton programmable attribué pour sélectionner un
code d’état 5 Tons dans une liste d’états prédéfinie.
STATUS CHECK (CONTRÔLE D’ÉTAT)
(cette fonction est uniquement disponible sur la VX-4600)
Appuyez sur (ou maintenez) le bouton programmable attribué pour contrôler le
code d’état de la réception 5 Tons. Lorsque vous appuyez sur ce bouton, l’afficheur
affiche le « Message » correspondant à l’état de réception extrait de la liste d’états
prédéfinie.
DUTY (UTILISATION)
Appuyez sur (ou maintenez) le bouton programmable attribué pour activer ou
désactiver la fonction Utilisation (« Duty ») du décodeur 2 Tons et 5 Tons.
A8J est utilisé.
Lorsque la fonction Utilisation est activée, l’utilisateur entendra toujours (selon
la signalisation sub-audio) tout le trafic sur le canal du système de pager.
L’avertissement du système de pager retentit lorsque la radio reçoit le code 2 Tons/5
Tons programmé.
Lorsque la fonction Utilisation est désactivée, l’utilisateur N’ENTEND PAS le
trafic sur le canal du système de pager. La radio ouvre le squelch et l’avertissement
du système de pager retentit uniquement lorsque le code 2 Tons/5 Tons programmé
est reçu.
GAMME VX-4500/-4600 MANUEL D
’
INSTALLATION22
FONCTIONS AVANCÉES
ID CHECK (CONTRÔLE ID) (cette fonction est uniquement disponible sur la VX-4600)
Cette fonction permet d’examiner les ID enregistrées des signalisations DTMF et 5
Tons et de relayer les signalisations 5 Tons sur une station spécifique :
Appuyez sur (ou maintenez) le bouton programmable attribué pour afficher les
ID enregistrées des signalisations DTMF et 5 Tons.
Appuyez sur le bouton [P4] pour sélectionner la catégorie (« Signalisation DTMF »
ou « Signalisation 5 Tons ») à examiner. Appuyez sur les touches [T]/[S] pour
sélectionner une ID.
Appuyez sur [P2] pour basculer l’affichage entre « Afficher Code ID » et
« Afficher Tag ».
Appuyez sur [P1] pour envoyer le Rappel automatique, puis rappelez l’ID de
signalisation 5 tons, si nécessaire.
OPTION SWITCH 1 (CHANGEMENT D’OPTION 1)
Activez l’accessoire en option (1) en appuyant (ou maintenant) le bouton
programmable attribué.
OPTION SWITCH 2 (CHANGEMENT D’OPTION 2)
Appuyez le bouton programmable attribué pour déclencher ou arrêter l’accessoire
en option (2).
REC (ENREGISTRER) (nécessite l’unité de stockage voix DVS-8)
Appuyez sur (ou maintenez) le bouton programmable attribué pour activer la fonction
Enregistrement vocal. Lorsqu’un signal entrant est reçu (le squelch s’ouvre et le
signal audio passe), ce signal audio entrant sera enregistré. L’icône «
pendant l’enregistrement audio, puis reste affichée après la fin de l’enregistrement
pour indiquer qu’un message enregistré est disponible.
» clignote
PLAY (ÉCOUTER) (nécessite l’unité de stockage voix DVS-8)
Appuyez sur (ou maintenez) le bouton programmable attribué pour écouter le dernier
message.
Appuyez à nouveau sur (ou maintenez) le bouton programmable attribué pour arrêter
l’écoute du dernier message.
Pendant l’écoute, vous pouvez appuyer sur le bouton [P1] (ou [A] sur MH-75
pour revenir au message précédent, ou sur le bouton [P2] (ou [B] sur MH-75
pour passer au message suivant. De plus, appuyez sur le bouton [P4] ([D] sur le
MH-75
GAMME VX-4500/-4600 MANUEL D
A8J) pour effacer tous les messages et arrêter l’écoute.
’
INSTALLATION 23
A8J)
A8J)
FONCTIONS AVANCÉES
TX SAVE DISABLE (DÉSACTIVER L’ÉCONOMISEUR DE BATTERIE TX)
Appuyez sur (ou maintenez) le bouton programmable attribué pour désactiver
l’économiseur (Émission puissance basse) si votre environnement de communication
nécessite constamment une puissance d’émission haute.
L’économiseur permet de prolonger la durée de la batterie en réduisant la puissance
d’émission lorsque votre radio reçoit un signal très fort d’une station apparemment
proche.
LOCK (VERROUILLAGE DU CLAVIER)
Appuyez sur (ou maintenez) le bouton programmable attribué pour verrouiller
certaines actions contrôlées par des boutons du panneau avant. La configuration du
verrouillage doit être programmée par votre revendeur Vertex Standard.
GAMME VX-4500/-4600 MANUEL D
’
INSTALLATION24
FONCTIONS AVANCÉES
Système ARTSTM – Auto-Range Transponder System
Ce système est conçu pour vous signaler que vous êtes à portée d’une autre radio
TM
ARTS
Lorsque le système ARTSTM est activé et que la radio reçoit un signal ARTSTM,
une courte tonalité retentit et la mention « IN SERV » (signifiant « En service ») est
affichée pendant deux secondes. Si vous vous déplacez et que vous êtes hors de portée
pendant plus de deux minutes
entendre trois tonalités courtes et affiche la mention « OUT SERV » (pour « Hors
de service ») est affichée pendant deux secondes
portée, dès que l’autre terminal émet, une tonalité courte retentit et la mention « IN
SERV » est affichée pendant deux secondes
¼
, votre radio détecte l’absence de signal reçu. Elle fait
¼
. Lorsque vous êtes de nouveau à
¼
:
. ¼
Avec la VX-4600 uniquement.
GAMME VX-4500/-4600 MANUEL D
’
INSTALLATION 25
MODE PRÉFÉRENCES
Les VX-4600 offrent un mode Préférences (Menu) qui permet à l’utilisateur de
définir ou de configurer divers paramètres, tels que Squelch, contraste d’écran, etc.
Pour activer le mode Préférences :
Appuyez sur le bouton programmable attribué à la fonction « SET » (Réglages).
Sélectionnez l’option du mode Préférences à modifier avec les boutons [P1]/
[P2], puis utilisez les boutons [T]/[S] pour effectuer le réglage.
Appuyez sur le bouton [P4] pour enregistrer la nouvelle configuration.
Vous pouvez annuler cette sélection en appuyant sur la touche [P3].
Appuyez sur le bouton programmable attribué à la fonction « SET » (Réglages)
pour revenir au fonctionnement normal de la radio.
Écran Description
SQL
Beep
(Tonalités)
Bell
(Sonnerie)
Light
Key
(Touche)
PTT
DIMMER
(Gradateur)
Scan
(Balayage)
DW
AF
CONTRAST
(Contraste)
VOX
Encryption
(Cryptage)
TX Save
REC¼
(ENR)
PLAY¼
(Écouter)
Remarques : Les options du menu « REC » (ENR) et « PLAY » (Écoute) sont
uniquement affichées lorsque le DVS-8 unité d’enregistrement vocal est installée.
Pour régler le niveau de squelch.
Pour activer ou désactiver la tonalité des boutons.
Pour activer ou désactiver la sonnerie.
(tonalité d’avertissement déclenchée par une séquence entrante)
Active/désactive l’éclairage de l’afficheur et du clavier.
Active/désactive le verrouillage des touches.
Active/désactive le verrouillage de l’Alternat.
Pour régler la luminosité de l’écran et du rétroéclairage des boutons.
Pour activer ou désactiver le balayage.
Pour activer ou désactiver la Double Écoute.
Pour régler le niveau minimal du volume des fréquences audio.
Pour régler le contraste de l’écran.
Règle le gain de la fonction VOX.
Pour activer ou désactiver la désactivation temporaire de l’unité de cryptage.
ENB : Pour activer l’unité de cryptage.
DIS : Pour désactiver l’unité de cryptage.
Active/désactive l’économiseur de batterie TX puissance basse.
Pour sélectionner le mode Enregistrement
ONE : Permet d’enregistrer un message (max. 120 secondes) et de l’écouter dans
sa totalité.
ROL : Permet d’enregistrer en continu tant que le récepteur détecte des signaux
audio et d’écouter les 120 dernières secondes enregistrées.
Pour régler la priorité de l’audio système pendant l’écoute de l’unité
d’enregistrement.
PLAY : L’écoute de l’audio enregistré a priorité sur les signaux audio reçus.
SIG : L’écoute des signaux audio reçus a priorité sur l’audio enregistré.
GAMME VX-4500/-4600 MANUEL D
’
INSTALLATION26

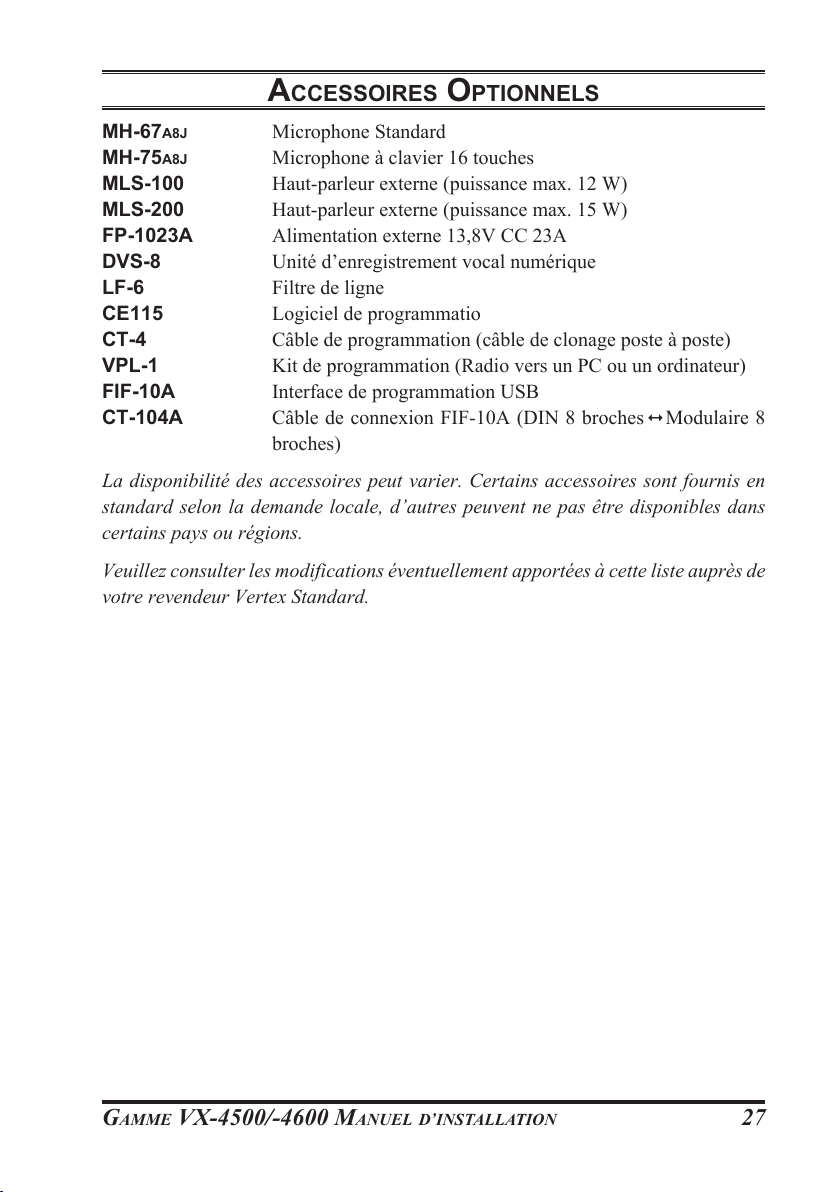

ACCESSOIRES OPTIONNELS
MH-67A8J Microphone Standard
MH-75
MLS-100 Haut-parleur externe (puissance max. 12 W)
MLS-200 Haut-parleur externe (puissance max. 15 W)
FP-1023A Alimentation externe 13,8V CC 23A
DVS-8 Unité d’enregistrement vocal numérique
LF-6 Filtre de ligne
CE115 Logiciel de programmatio
CT-4 Câble de programmation (câble de clonage poste à poste)
VPL-1 Kit de programmation (Radio vers un PC ou un ordinateur)
FIF-10A Interface de programmation USB
CT-104A Câble de connexion FIF-10A (DIN 8 broches Modulaire 8
La disponibilité des accessoires peut varier. Certains accessoires sont fournis en
standard selon la demande locale, d’autres peuvent ne pas être disponibles dans
certains pays ou régions.
Veuillez consulter les modifications éventuellement apportées à cette liste auprès de
votre revendeur Vertex Standard.
A8J Microphone à clavier 16 touches
broches)
GAMME VX-4500/-4600 MANUEL D
’
INSTALLATION 27
NOTE
GAMME VX-4500/-4600 MANUEL D
’
INSTALLATION28

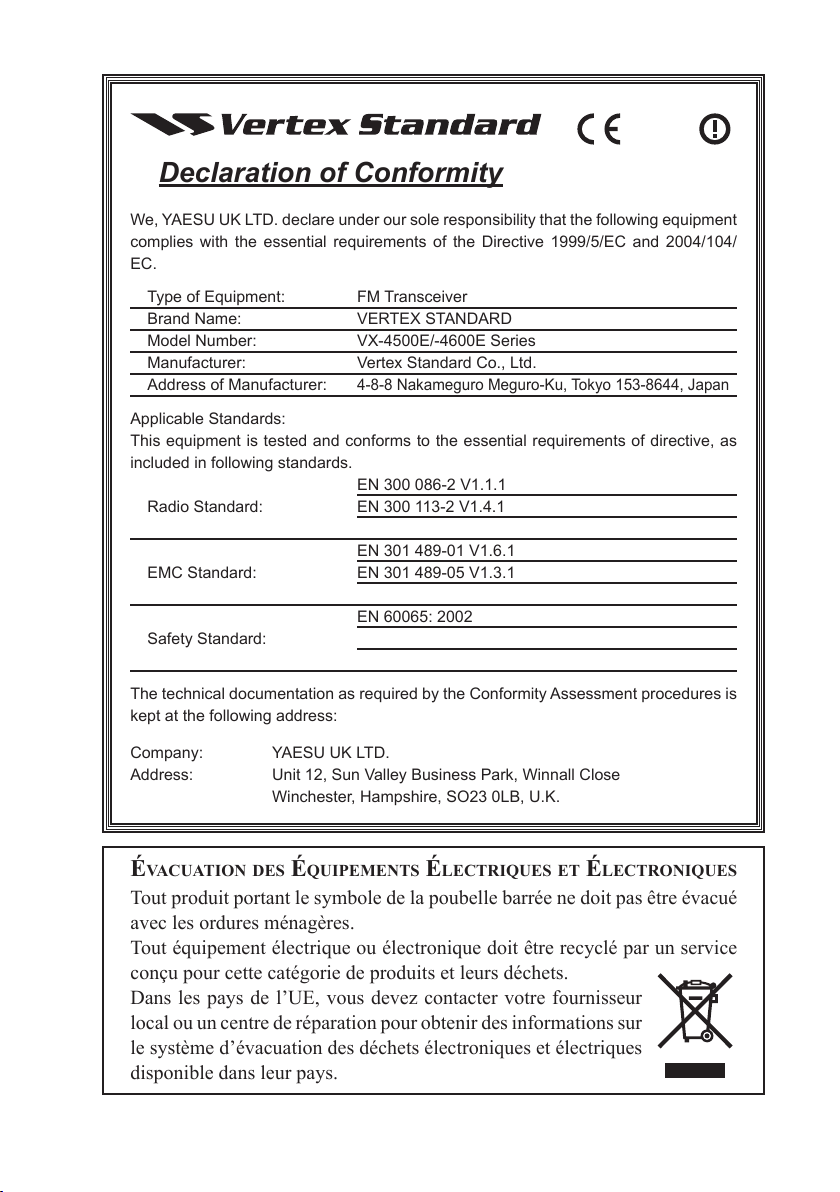

Declaration of Conformity
We, YAESU UK LTD. declare under our sole responsibility that the following equipment
complies with the essential requirements of the Directive 1999/5/EC and 2004/104/
EC.
Type of Equipment: FM Transceiver
Brand Name: VERTEX STANDARD
Model Number: VX-4500E/-4600E Series
Manufacturer: Vertex Standard Co., Ltd.
Address of Manufacturer:
Applicable Standards:
This equipment is tested and conforms to the essential requirements of directive, as
included in following standards.
EN 300 086-2 V1.1.1
Radio Standard: EN 300 113-2 V1.4.1
EN 301 489-01 V1.6.1
EMC Standard: EN 301 489-05 V1.3.1
EN 60065: 2002
Safety Standard:
The technical documentation as required by the Conformity Assessment procedures is
kept at the following address:
Company: YAESU UK LTD.
Address: Unit 12, Sun Valley Business Park, Winnall Close
Winchester, Hampshire, SO23 0LB, U.K.
4-8-8 Nakameguro Meguro-Ku, Tokyo 153-8644, Japan
ÉVACUATION DES ÉQUIPEMENTS ÉLECTRIQUES ET ÉLECTRONIQUES
Tout produit portant le symbole de la poubelle barrée ne doit pas être évacué
avec les ordures ménagères.
Tout équipement électrique ou électronique doit être recyclé par un service
conçu pour cette catégorie de produits et leurs déchets.
Dans les pays de l’UE, vous devez contacter votre fournisseur
local ou un centre de réparation pour obtenir des informations sur
le système d’évacuation des déchets électroniques et électriques
disponible dans leur pays.
Vertex Standard LMR, Inc.
4-8-8 Nakameguro, Meguro-Ku, Tokyo 153-8644, Japan
EC093U372
Copyright 2012
Vertex Standard LMR, Inc.
All rights reserved.
No portion of this manual
may be reproduced
without the permission of
Vertex Standard LMR, Inc.
Loading...
