VX-246
Носимая радиостанция
Руководство пользователя
«КОМПАС+РАДИО»
Москва 2007 г.
Радиостанция Vertex Standard VX-246
2
Поздравляем Вас!
Вы стали обладателем ценного изделия от VERTEX STANDARD - устройства для
двухсторонней радиосвязи. Надежная и простая в использовании радиостанция
VX-246 будет поддерживать Ваши постоянные контакты с коллегами в течение долгих
лет.
Пожалуйста, уделите несколько минут прочтению этого руководства полностью.
Представленная здесь информация позволит получить максимальное представление о
радиостанции в случае возникновения вопросов.
При передаче сообщений, держите радиостанцию в вертикальном положении на
расстоянии 3 - 5 см ото рта и не приближайте антенну меньше, чем на 2,5 см к голове и
к телу.
Мы рады будем связаться с Вами через команду VERTEX STANDARD. Вызывайте
нас в любое время, потому, что связь это - наше дело. Мы окажем Вам помощь,
получив Ваше сообщение.
Примечание.
В этой радиостанции нет элементов, требующих обслуживания со стороны
пользователя. Все работы по ее обслуживанию и установке дополнительных устройств
должны выполняться в сервисном центре, авторизованном фирмой VERTEX
STANDARD.
ООО «Компас+Радио» (495) 956-13-94
Радиостанция Vertex Standard VX-246
Подготовка к работе
3
ООО «Компас+Радио» (495) 956-13-94
Радиостанция Vertex Standard VX-246
4
Установка и удаление аккумуляторной батареи
Для установки батареи, держите радиостанцию в левой руке громкоговорителем на
ладони и нажмите большим пальцем на верхнюю часть клипсы. Вставьте батарею в
батарейный отсек на задней стороне радиостанции до упора и отпустите клипсу, затем
закройте батарею замком до щелчка.
Для удаления батареи, выключите радиостанцию и снимите защитный чехол.
Откройте замок батареи, затем нажмите на верхнюю часть клипсы, поднимите
нижнюю часть батареи и удалите ее из радиостанции.
Внимание! Не пытайтесь вскрыть какой-либо элемент батареи, так как это
может привести к несчастному случаю.
Индикация разряда батареи
В процессе использования радиостанции, напряжение батареи снижается, и когда
напряжение снизится, светодиодный индикатор на верхней панели радиостанции будет
мигать красным цветом. Замените разряженную батарею на свежезаряженную. Снятую
батарею поставьте на зарядку.
Заряд батареи
Подключите зарядное устройство к адаптеру и включите адаптер в сеть ~220 Вольт.
Установите батарею на радиостанцию. Вставьте выключенную радиостанцию с
батареей в зарядное
устройство.
На зарядном устройстве загорится красный индикатор. Для полного заряда
разряженной батареи FNB-83 Ni-MH (1400 мА/ч) требуется около 3 часов.
При завершении зарядки индикатор мигает переменно красным/зеленым цветом.
При полном завершении зарядки индикатор постоянно светится зеленым цветом.
Выньте батарею с радиостанцией из зарядного устройства и отключите адаптер от
сети
~220 Вольт.
Избегайте глубокого разряда батареи, т.к. это снижает срок ее службы.
Предварительные действия
Установите заряженную батарею в радиостанцию, как это описано ранее.
ООО «Компас+Радио» (495) 956-13-94
Радиостанция Vertex Standard VX-246
5
Если у Вас есть выносной коммуникатор (микрофон/ громкоговоритель), то не
подключайте его, пока не ознакомитесь с основными функциями радиостанции
VX-246.
Начало работы
Включите питание радиостанции, повернув ручку регулировки громкости на
верхней панели по часовой стрелке.
Вращая ручку селектора каналов, выберите необходимый канал.
Вращением ручки регулировки громкости установите желаемый уровень громкости
приемного сигнала. Если сигнал отсутствует, нажмите и удерживайте кнопку
MONITOR более секунды. При этом будет слышен собственный шум приемника, что
позволит установить желаемый уровень громкости. Для закрывания шумоподавителя
нажмите и удерживайте кнопку MONITOR более секунды.
Для передачи нажмите, и удерживайте до окончания сообщения, кнопку РТТ.
Говорите нормальным голосом в микрофон на передней панели. При передаче
светодиодный индикатор светится красным цветом. Для возврата в режим приема,
отпустите кнопку РТТ.
Если Вам необходим коммуникатор, то снимите пластиковую заглушку на правой
стороне радиостанции, отвинтив 2 винта. Вставьте разъем коммуникатора в гнездо
радиостанции и закрепите с помощью винтов. В режиме приема держите
громкоговоритель возле уха. Для передачи нажмите кнопку РТТ на корпусе
коммуникатора, и говорите в микрофон нормальным голосом.
Примечание:
Сохраните пластиковую заглушку и винты, они будут необходимы, когда
коммуникатор не используется.
DTMF пейджинг (требуется модуль FVP-25)
DTMF пейджинг позволяет осуществлять избирательный вызов другой радиостанции,
используя DTMF последовательности. При приеме DTMF совпадающей
последовательности откроется шумоподавитель Вашей радиостанции.
Для включения DTMF пейджинга нажмите и удерживайте 2 секунды кнопку [A].
Раздастся звуковой сигнал низкого, затем высокого тона и пейджинг включится.
Для выключения DTMF пейджинга нажмите и удерживайте 2 секунды кнопку [A].
Раздастся звуковой сигнал высокого, затем низкого тона и пейджинг выключится.
Звуковое оповещение
При работе с CTCSS или DCS можно включить звуковое оповещение о принятом
вызове, чтобы радиостанция издавала звуковой сигнал.
Для включения звукового оповещения нажмите и удерживайте 2 секунды кнопку [B].
Раздастся звуковой сигнал низкого, затем высокого тона и звуковое оповещение
включится.
Для выключения звукового оповещения нажмите и удерживайте 2 секунды кнопку
[B]. Раздастся звуковой сигнал высокого, затем низкого тона и звуковое оповещение
выключится.
Маскиратор речи (требуется модуль FVP-25)
ООО «Компас+Радио» (495) 956-13-94
Радиостанция Vertex Standard VX-246
6
При установленном модуле FVP-25 доступна функция маскирования речи.
Для включения маскиратора нажмите и удерживайте 2 секунды кнопку [C].
Раздастся звуковой сигнал низкого, затем высокого тона и маскиратор включится.
Для выключения маскиратора нажмите и удерживайте 2 секунды кнопку [C].
Раздастся звуковой сигнал высокого, затем низкого тона и маскиратор выключится.
Блокировка кнопок
Для защиты от случайных нажатий кнопки радиостанции могут быть заблокированы.
Для блокировки нажмите и удерживайте 2 секунды кнопку [D]. Раздастся звуковой
сигнал низкого, затем высокого тона и клавиатура заблокируется.
Для снятия блокировки нажмите и удерживайте 2 секунды кнопку [D]. Раздастся
звуковой сигнал высокого, затем низкого тона и клавиатура разблокируется.
Режим программирования
Для входа в меню при выключенной радиостанции нажмите и удерживайте кнопку
[A] и включите радиостанцию
Нажмите кнопку нужной функции и введите значение функции
Выключите радиостанцию
DTMF пейджинг
Программирование собственного ID кода
Ваша радиостанция имеет собственный 3-х разрядный ID код.
Войдите в режим программирования
Нажмите кнопку [A]
Нажмите кнопку [*] для включения автоподтверждения, или кнопку [#] для
выключения автоподтверждения
Наберите на клавиатуре 3-х разрядный ID код
Программирование DTMF пейджинг кода
В радиостанции можно запомнить 10 различных 3-х разрядный DTMF пейджинг кодов
для вызова других радиостанций.
Войдите в режим программирования
Нажмите кнопку [A] и введите номер ячейки для запоминания DTMF пейджинг кода
0-9.
Наберите на клавиатуре 3-х разрядный пейджинг код
Программирование каналов
Последовательность восьми доступных каналов может быть изменена.
Войдите в режим программирования
Вращая селектор каналов, выберите канал для изменения
Нажмите кнопку [B] и наберите на клавиатуре другой желаемый канал
Номера каналов
ООО «Компас+Радио» (495) 956-13-94
Радиостанция Vertex Standard VX-246
Канал Частота, МГц
1 446.00625
2 446.01875
3 446.03125
4 446.04375
5 446.05625
6 446.06875
7 446.08125
8 446.09375
Работа с CTCSS
При включенном CTCSS используются тоны ниже звукового диапазона частот. Если в
канале работает много радиостанций, то CTCSS позволяет слышать только те
радиостанции, которые используют аналогичный тон.
Войдите в режим программирования
Вращая селектор каналов, выберите канал для CTCSS
Нажмите кнопку [C] и наберите на клавиатуре номер тона CTCSS
Работа с
DCS и ARTS
Работа с DCS аналогична работе с CTCSS, но при DCS используются цифровые коды.
Система ARTS, применяющая DCS, предназначена для подтверждения о том, что
другая радиостанция, оснащенная аналогичной системой, находится в пределах
досягаемости связи. При приеме сигнала от другой радиостанции с ARTS раздается
звуковой сигнал.
Войдите в режим программирования
Вращая селектор каналов, выберите канал для DCS
Нажмите кнопку [D]
Нажмите кнопку [*] для активизации ARTS, или кнопку [#] для работы только с
DCS
Наберите на клавиатуре 3-х разрядный номер кода DCS
Сброс микропроцессора
Если Вы хотите вернуть все установки, выполненные ранее к исходному состоянию (к
заводским установкам), то выполните следующую процедуру:
Выключите радиостанцию.
Нажмите и, удерживая нажатыми кнопки [A] и [D], включите радиостанцию.
Нажмите кнопку MONITOR для выхода.

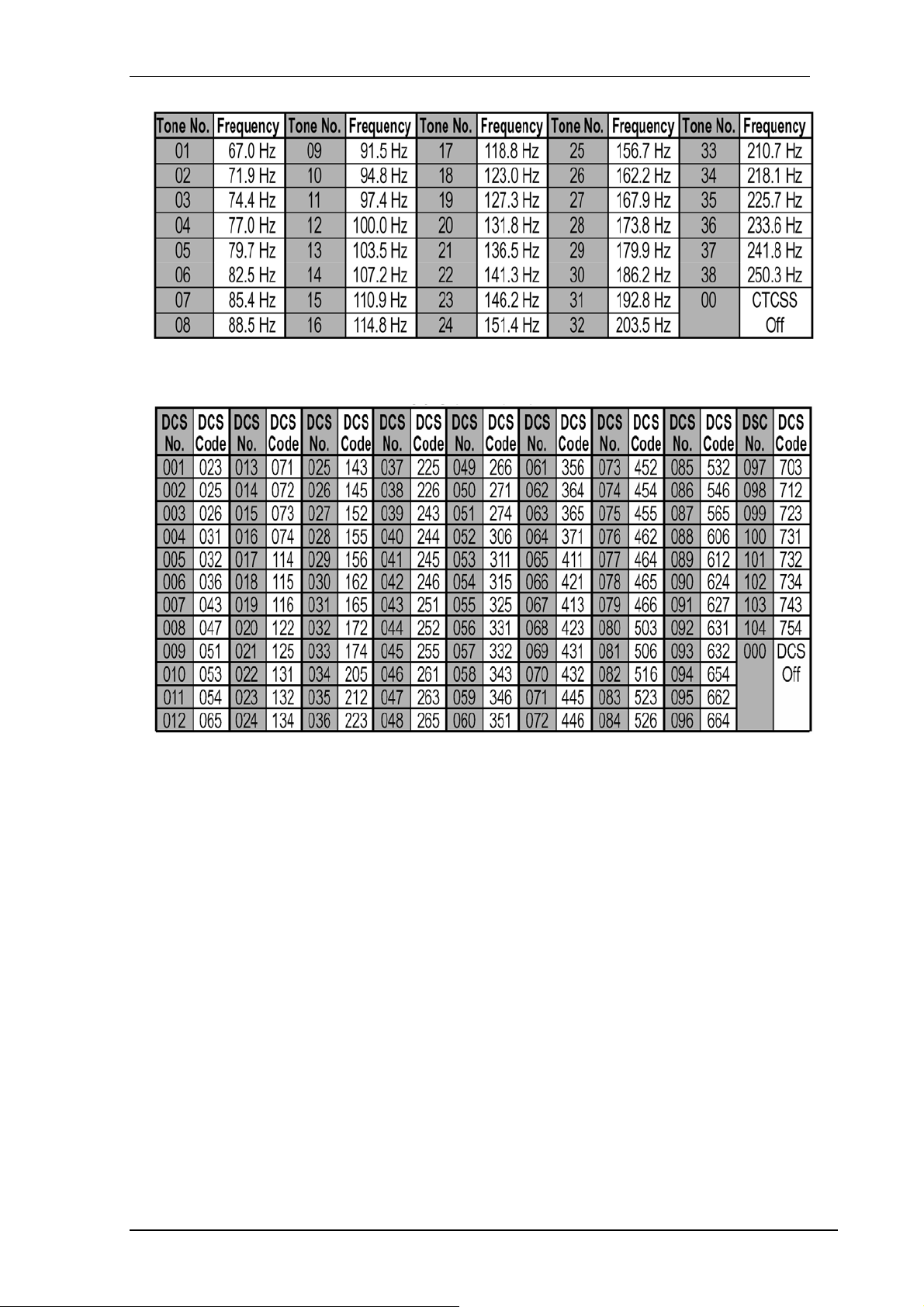

Номера тонов CTCSS
7
ООО «Компас+Радио» (495) 956-13-94
Радиостанция Vertex Standard VX-246
Номера кодов DCS
8
ООО «Компас+Радио» (495) 956-13-94
