Vertex VX-210 User guide

VX-210

Носимая радиостанция

Руководство по эксплуатации

СЕРТИФИКАТ

СООТВЕТСТВИЯ

ГОССТАНДАРТ РОССИИ

РОСС.JP.ME30.B00675

«КОМПАС+РАДИО»

Москва 2001 г.

Радиостанция

Органы индикации, управления

Состояние светодиодного индикатора

Светится зеленым Монитор включен
Мигает зеленым Канал занят или шумоподавитель выключен
Светится красным Режим передачи
Мигает красным Разряжена батарея
Мигает желтым Прием селективного вызова

Vertex Standard

и соединения

VX-210

2

Установка и удаление аккумуляторной батареи

Для установки батареи, держите радиостанцию в левой руке, так чтобы
ладонь была на громкоговорителе, и нажмите большим пальцем на верхнюю
часть клипсы. Вставьте батарею в батарейный отсек на задней стороне
радиостанции до упора и отпустите клипсу, затем закройте батарею замком до
щелчка.

ООО «Компас+Радио» [phone]

Радиостанция

Для удаления батареи, выключите радиостанцию и снимите защитный
чехол. Откройте замок батареи, затем нажмите на верхнюю часть клипсы,
поднимите нижнюю часть батареи и удалите ее из радиостанции.

Vertex Standard

VX-210

3

Внимание! Не пытайтесь вскрыть какой-либо элемент
никель-кадмиевой батареи, так как это может привести к
несчастному случаю.

Индикация разряда батареи

В процессе использования радиостанции, напряжение батареи снижается,
и когда напряжение снизится до значения 6,0 вольт, замените ее
свежезаряженной, а снятую батарею поставьте на зарядку. Индикатор
на верхней панели радиостанции будет мигать красным цветом, когда батарея
будет разряжена.

Избегайте частой зарядки никель - кадмиевых аккумуляторов после
кратковременного использования, так как это снижает их емкость. Оптимальным
является режим эксплуатации, когда аккумулятор используется до момента
появления сигнала о разряде батареи, а затем, получает полный цикл зарядки.
Такой режим позволяет сохранить емкость аккумулятора и продлить срок его
эксплуатации.

TX/BUSY

ПРИМЕЧАНИЕ !

В этой радиостанции нет элементов, требующих обслуживания со
стороны пользователя. Все работы по ее обслуживанию и установке
дополнительных устройств должны выполняться в сервисном центре,
авторизованном фирмой

VERTEX STANDARD

и дилерами этой фирмы

.

Предварительные действия

Установите заряженную батарею в радиостанцию, как это описано ранее.

Прикрутите антенну к антенному гнезду. Никогда не допускайте работу
радиостанции на передачу без подключенной антенны.

Если у Вас есть выносной коммуникатор (микрофон/ громкоговоритель),
то мы не рекомендуем подключать его до тех пор, пока Вы не ознакомитесь с
основными функциями радиостанции

VX-210.

ООО «Компас+Радио» [phone]

Радиостанция

Vertex Standard

VX-210

4

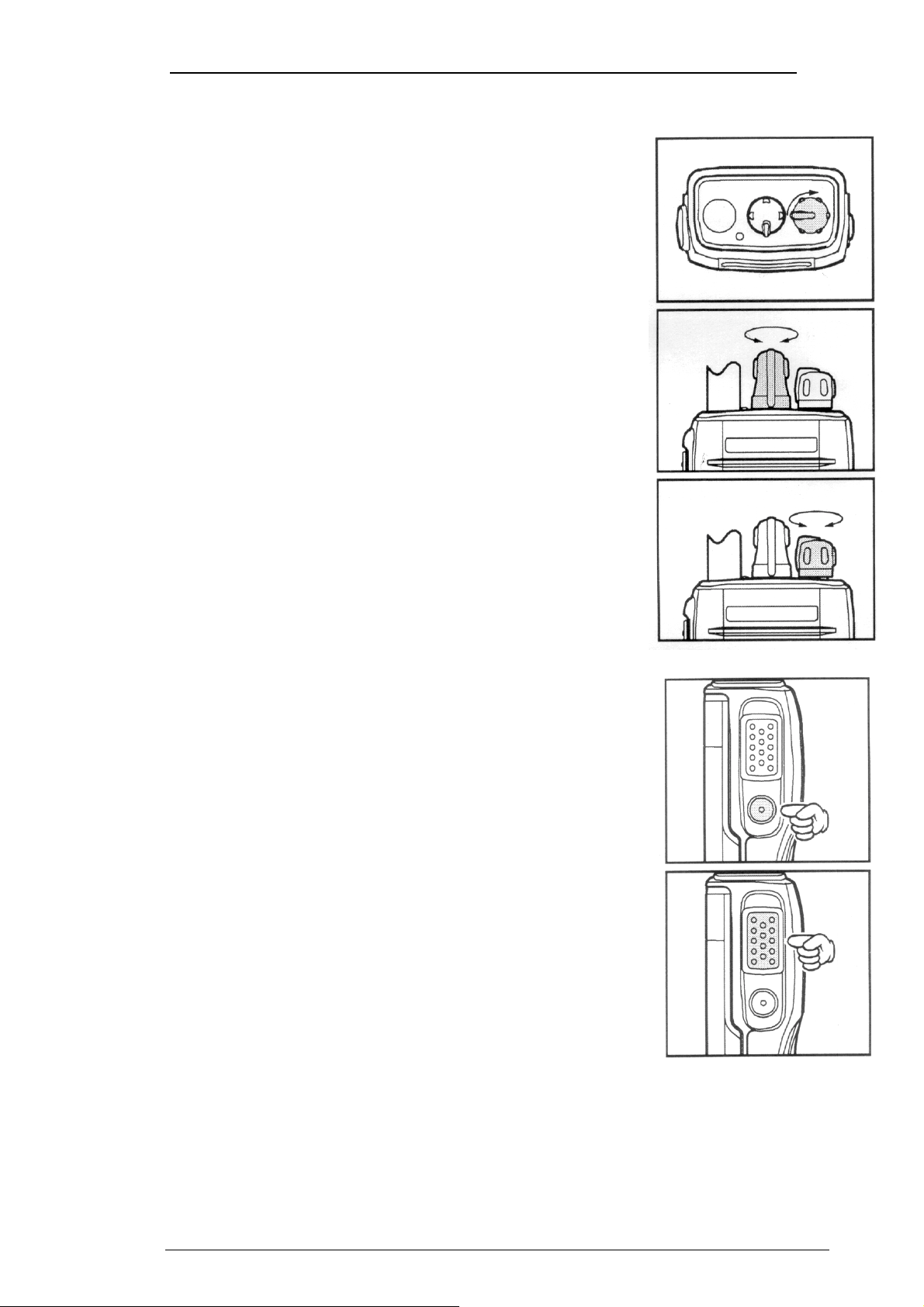

Начало работы

Включите питание радиостанции, для
чего на верхней панели поверните ручку

VOL/PWR

по часовой стрелке.

Выберите необходимый Вам канал с
помощью ручки селектора каналов

СН

на

верхней панели радиостанции.

Вращением ручки

VOL/PWR

установите
желаемый уровень громкости. Если сигнал
отсутствует, нажмите и удерживайте кнопку

MONITOR

(нижняя кнопка на левой стороне) в
течение 1 секунды. При этом будет слышен
собственный шум приемника, что позволит Вам
установить желаемый уровень громкости.

Нажмите и удерживайте кнопку

MONITOR

нажмите кнопку

в течение 1 секунды (или дважды

MONITOR

), и восстановите

нормальное прослушивание

Для передачи нажмите, и удерживайте до

окончания сообщения, кнопку

РТТ

. Говорите
нормальным голосом в микрофон, который
расположен на передней панели. Чтобы вернуться
в режим приема, отпустите кнопку

РТТ

.

Если Вам необходим коммуникатор, то удалите пластиковую заглушку на

правой стороне радиостанции, и вставьте разъем коммуникатора в гнездо

MIC/SP

нажмите кнопку

. В режиме приема держите громкоговоритель возле уха. Для передачи

РТТ

на корпусе коммуникатора.

ООО «Компас+Радио» [phone]

Радиостанция

Vertex Standard

VX-210

5

Примечание:

сохраните оригинальную пластиковую заглушку и винты,

они будут Вам необходимы, когда не используется коммуникатор.

Аксессуары и дополнительное оборудование

(

в комплект основной поставки не входит

FVP-25

FNB-V57

FNB-V571S

FBA-25

NC-73

NC-73C

NC-73F

NC-73U

NC-76

VAC-400

VTP-50
MH-45
MH-37

B4B

A4B

VC-25
CT-42
CT-27

FTT-17

LCC-210

Быстрое зарядное устройство сетевое 230 В

16-кнопочная клавиатура (используется с модулем VTP-50)

Маскиратор / DTMF пейджинг - модуль

Ni-Cd аккумуляторная батарея 7,2В 1100 мАч
Искрозащищенная Ni-Cd аккумуляторная батарея 7,2В
100 мАч

Корпус для алкалиновых батарей.

Быстрое зарядное устройство 13,8В
Быстрое зарядное устройство сетевое 230-240В

Быстрое зарядное устройство сетевое 220 В

Зарядное устройство медленное

Быстрое зарядное устройство

VX -транковый модуль

Коммуникатор

Гарнитура скрытого ношения

Гарнитура с голосовым управлением

Кабель для программирования с помощью РС

Кабель для клонирования радио-радио

Кожаный чехол

)

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Полосы частот

VHF
UHF

...........................................................................................

.............................................................................................

Количество каналов ................................................................................. 16

Разнос каналов.............................................................................

Напряжения питания .................................................................................

( постоянного тока )

Диапазон рабочих температур .........................................

Габаритные размеры ....................108(высота)х58(ширина)х26(глубина) мм

с батареей FNB-V57

Вес(включая батарею FNB-V57, антенну и клипсу) ..............................

148 - 174 МГц

440 - 470 МГц

от -30

12,5 / 25 кГц

7,2В

С до + 60

°°°°

С

°°°°

340 г

.

ООО «Компас+Радио» [phone]

Радиостанция

Vertex Standard

ПРИЕМНИК

Чувствительность (

VHF / UHF ................................................................................

Порог открывания шумоподавителя (

VHF / UHF ................................................................................

Sinad 12 дБ

)

0,20 / 0,25 мкВ

20 дБ

)

0,20 / 0,25 мкВ

Избирательность по соседнему каналу................................................

Избирательность по побочным каналам .............................................

Интермодуляционная избирательность...............................................

Выходная мощность по НЧ...................................................................

Коэффициент нелинейных искажений ............ ...................... не более

ПЕРЕДАТЧИК

Выходная мощность (высокая/низкая, Uпит=7,2В, программируемая)

....................................................................................... .....................

5,0/1,0 Вт

Модуляция ............................................................................................

Максимальная девиация (узкая/широкая полоса)...................

Внеполосные излучения........................................................................

Нелинейные искажения звукового канала................................................

Отклонение частоты передатчика от номинального значения...

ДОПОЛНИТЕЛЬНЫЕ УСТРОЙСТВА И ФУНКЦИИ

VTP-50

транковый модуль

VX-210

60 дБ

60 дБ

60 дБ

0,5 Вт

10%

ЧМ

2,5/ 5,0 кГц

60дБ

5%

0,00025%

±±±±

6
