Vertex Impress Action User Manual [ru]

Смартфон VERTEX

Impress Action

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

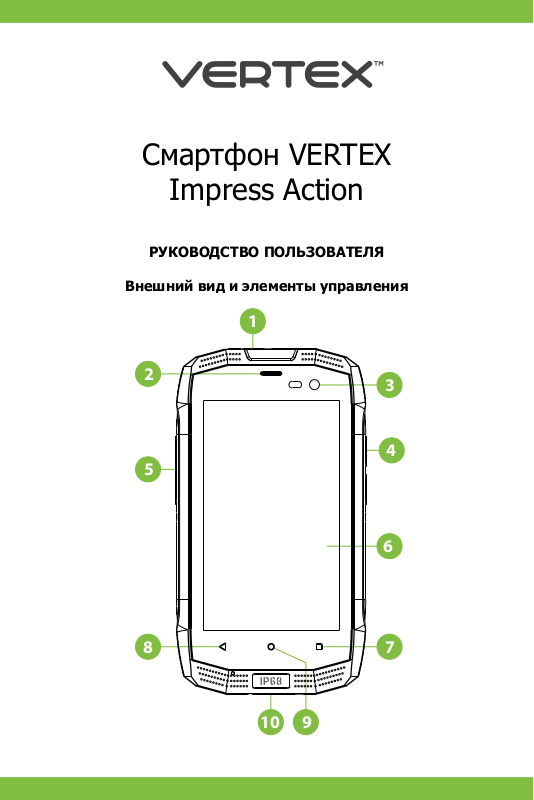

Внешний вид и элементы управления

1

2

5

8

10 9

3

4

6

7

1. Разъём для наушников

2. Динамик

3. Фронтальная камера

4. Клавиша вкл./выкл.

5. Клавиша регулировки громкости

6. Дисплей

7. Клавиша меню

8. Клавиша «Назад»

9. Клавиша «Домой»

10. USB разъём

НАЧАЛО РАБОТЫ

Зарядка аккумулятора

Перед первым включением смартфона и после длитель­ного хранения устройства полностью зарядите батарею
с помощью входящего в комплект поставки сетевого
адаптера питания.

1. Подключите смартфон к сетевому адаптеру с
помощью USB-кабеля.

2. Вставьте адаптер питания в сетевую розетку –
начнется зарядка аккумулятора.

Настройка смартфона

Установка и извлечение SIM-карт

Перед использованием смартфона Вам необходимо уста­новить в него SIM-карту.

Установка SIM-карт

Аппарат поддерживает одновременную работу двух
SIM-Карт в режиме ожидания. Выключите смартфон и
отключите его от зарядки, если он заряжается. Затем от­кройте крышку отсека аккумулятора (Отвинтите 2 винта на
задней крышке с помощью отвертки, входящей в комплект.
Обращаем Ваше внимание, что винты не выпадают из
своего посадочного отверстия на крышке отсеки батареи).
Вытащите аккумулятор. Установите SIM-карту как показано
на рисунке. При необходимости установите вторую SIM-кар­ту. После этого установите крышку отсека аккумулятора на

место и надавите на нее до щелчка. Завинтите винты.
Обязательно контролируйте, чтобы разъемы USB и разъем
3,5мм были плотно закрыты резиновой заглушкой.

Micro

SD

Извлечение SIM-карт
Перед удалением какой-либо из SIM-карт выключите
телефон и снимите батарею. Для извлечения SIM-карты
просто потяните ее, пока карта полностью не выйдет из
держателя.

ВАЖНО:

Оба слота для SIM-Карт поддерживают FDD LTE (4G) и GSM,
но для передачи данных по сети 4G может одновременно
использоваться только одна SIM-Карта. При исходящем/
входящем вызове с/на одной из SIM карт, вторая SIM карта
отключается от сети оператора. При этом отсутствует воз­можность приёма входящих вызовов на вторую SIM карту.
В целях недопущения потери информации о входящих вызо­вах, рекомендуется активировать услуги оператора «Вам
звонили» или аналогичные.

Использование карты памяти microSD
(в комплект не входит)

Установка microSD

Micro SD карта вставляется в слот, расположенный
рядом со слотами SIM-карт. Не вставляйте в слот для
SIM-карт карту памяти! Вставьте Micro SD карту в слот
для micro SD-карты золотистыми контактами вниз.

Извлечение microSD

Во избежание потери данных отключите смартфон перед
извлечением карты памяти. После отключения снимите
крышку с батарейного отсека, вытащите батарею и
извлеките карту памяти из слота.

ОСНОВНЫЕ ОПЕРАЦИИ

Включение/выключение

Для включения смартфона нажмите и удерживайте
в течение нескольких секунд Клавишу вкл./выкл.
На экране отобразится заставка, после чего появится
основной интерфейс. Для разблокировки экрана перета-

щите значок вверх. Для индивидуальной настройки
метода разблокировки экрана выберите «Настройки» >
«Безопасность» > «Блокировка экрана».
Для выключения смартфона нажмите и удерживайте

Клавишу вкл./выкл., затем выберите Отключить
питание и ОК.

Переход в спящий режим
Для перехода в спящий режим нажмите Клавишу вкл./
выкл. Экран погаснет и смартфон перейдет в режим

экономии энергии. Если устройство не используется в
течение определенного времени, смартфон автоматиче­ски переходит в спящий режим. Для выхода из спящего
режима нажмите Клавишу вкл./выкл. и перетащите

вверх. На экране отобразится основной

значок
интерфейс.

Использование сенсорного экрана

Работа с емкостным экраном осуществляется с помощью
пальцев или специального стилуса для емкостных
экранов. При использовании сенсорного экрана можно
выполнять следующие действия:

1. Нажатие:
прикоснитесь пальцем к
экрану один раз. Использует­ся для запуска приложений,
ввода текста с экранной
клавиатуры, выбора про­граммных кнопок.

2. Длительное нажатие:
нажмите пальцем на элемент
и удерживайте нажатие в
течение нескольких секунд.
Используется для создания
ярлыка выбранного элемен­та, вызова дополнительных
функций.

3. Прокрутка:
прикоснитесь пальцем к
экрану и проведите в нужном
направлении, не отрывая па­лец от поверхности дисплея.
Используется для перемеще­ния по меню, параметрам,
тексту или изображению, а
также для перемещения по
рабочим столам.

4. Перемещение объекта:
нажмите пальцем на объект
на экране и переместите его,
не отрывая палец от поверх­ности дисплея. Используется
для перемещения объектов
по рабочему столу.

5. Уменьшение/увеличение масштаба просмотра:
поместите пальцы одной руки на поверхность экрана,
разведите их для увеличения или сведите вместе для
уменьшения масштаба элемента на экране.

6. Изменение ориентации экрана: автоматически
изменять экранную ориентацию с книжной на альбомную и
обратно можно поворачивая телефон на бок.

РАБОЧИЙ СТОЛ СМАРТФОНА

Основной интерфейс

Основной интерфейс отображается после включения
смартфона. Здесь отображаются ярлыки приложений,
значки состояния и другие элементы. Проведите пальцем
горизонтально по экрану, чтобы перейти к левым или
правым дополнительным экранам.

Зона

уведомлений

и значков
состояния

Системная

информация

Панель
запуска

Панель уведомлений

Откройте панель уведомлений. Для этого нажмите на стро­ку в верхней части экрана и проведите пальцем вниз. На
экране появится панель уведомления. С помощью данной
панели Вы сможете:

• быстро управлять ключевыми настройками
смартфона, изменять уровень подсветки экрана,
управлять режимом звонка телефона, переключать
каналы подключения;

• быстро перейти к настройкам смартфона;

• производить дополнительные действия с самими
уведомлениями.

Чтобы закрыть панель уведомлений сдвиньте вверх ниж­нюю строку панели или нажмите клавишу «Домой» (№9 на
схеме устройства).

Удаление элементов рабочего стола
Выберите и удерживайте элемент, который хотите
удалить.
В верхней части экрана появится значок «О приложении».

Зона отображения значков состо­яния и уведомлений. Открывает
панель уведомлений.

Зона отображения информации
об уровне сигнала, текущем
уровне заряда батареи и текущем
времени.

Используется для доступа к часто
используемым приложениям

Перетащите на него элемент и отпустите. Выберете «Уда­лить» и нажмите «ОК».

Установка обоев

Нажмите и удерживайте палец в свободной точке на ос­новном экране. На экране появится дополнительное меню.
Выберите «Обои», затем понравившееся изображение и
нажмите «Установить как обои».

Изменение настроек

Выберите «Настройки» на основном экране. На экране ото­бразится меню, позволяющее управлять всеми настройка­ми смартфона. Выберите требуемый пункт и произведите
необходимые настройки.

FOTA (Обновление прошивки по воздуху)

Последовательно выберите элементы «Настройки» >
> «О телефоне» > «Обновление ПО» > «Проверить
обновления»
Во избежание больших затрат на передачу данных следует
использовать сеть Wi-Fi.

• Перед обновлением убедитесь в достаточном
заряде аккумулятора (не менее 50 %) и наличии
необходимого объема свободной памяти на устрой­стве. (не менее 1 ГБ)

• Не извлекайте аккумулятор во время обновления.

• Не используйте устройство с правами root.

ПОДКЛЮЧЕНИЕ К СЕТИ ИНТЕРНЕТ

Подключение к сети сотового оператора (4G)

Устройство оборудовано встроенным 4G-модемом. Для
подключения к мобильному Интернету используется
SIM-карта. Установите SIM-карту в устройство. При первом
подключении к сотовой сети 4G смартфон автоматически
получит от оператора настройки точки доступа в Интер­нет. Для доступа в Интернет Вам необходимо выбрать
соединение для передачи данных. Для этого прейдите в
«Настройки» > «Мобильные данные» и выберите SIM-кар-

ту, которая будет использоваться для доступа к Интернет.
Так же вы можете воспользоваться панелью уведомлений
для быстрого включения и выключения передачи данных.

Настройка и подключение Wi-Fi

Для настройки нового соединения откройте «Настройки»
> «Wi-Fi». Если модуль Wi-Fi выключен, включите его, вы­брав данный пункт. Устройство отобразит на экране список
найденных доступных беспроводных сетей. Выберите сеть,
к которой Вы хотите подключиться, после чего введите
требуемую информацию (логин/пароль) и нажмите на
значок «Подключить». Устройство предпримет попытку
установить соединение с выбранной сетью, используя
введенные Вами параметры. Также Вы можете воспользо­ваться панелью уведомлений для быстрого включения и
выключения модуля Wi-Fi.

ПРИМЕЧАНИЕ. Для получения доступа к открытой сети
Wi-Fi вводить данные не требуется. Для подключения к за­щищенным сетям потребуется ввести логин и/или пароль,
которые необходимо выяснить у провайдера данной сети.

Работа с компьютером

Подключите смартфон к компьютеру при помощи USB-ка­беля и дождитесь установки драйвера нового устройства,
по умолчанию смартфон подключится как портативное
медиа-устройство (MTP). Теперь Вы можете копировать
файлы со смартфона на компьютер и наоборот. Вы можете
изменить способ подключения, для этого откройте панель
уведомлений, нажмите «Подключен как устройство хране­ния..» и выберите способ подключения.

Технические характеристики

• Стандарты сети: GSM 850/900/1800/1900 МГц,
UMTS 900/2100 МГц, FDD LTE 800/1800/2600 МГц

• Поддержка двух SIM-карт

• Сенсорный IPS экран 4 дюйма с разрешением
FWVGA 854*480 пикселей, поддержка multi-touch,
стекло Corning Gorilla Glass 3

• Четырехъядерный процессор Qualcomm Snapdragon

210 с частотой 1,2 ГГц

• Операционная система Android 5.1 ™ Lollipop

• Оперативная память (ОЗУ) – 1 ГБ, внутренняя
память (ПЗУ) – 8 ГБ

• Поддержка microSDHC карт до 32 ГБ

• Основная камера 8.0 Мп со вспышкой и автофоку­сом, фронтальная камера 2.0 Мп

• Поддержка FDD LTE, 3G, GPRS, EDGE, Wi-Fi b/g/n,
Wi-Fi Direct, Bluetooth 4.0, GPS, A-GPS, GLONASS,
электронный компас, G-sensor, FM-радио

• Защита IP68

• Разъем для наушников 3.5 мм, разъем microUSB,
встроенные микрофон и динамик

• Li-Ion аккумулятор емкостью 2800 мАч

• Работа в режиме ожидания до 360 часов, работа в
режиме разговора до 7,5 часов

• Размеры: 134*73*13,9 мм.

• Вес: 173 г.

Питание осуществляется от аккумуляторной батареи.
Рабочий диапазон температур: от -20 С до +55. Влажность
окружающей среды от 5% до 95%.

Комплект поставки

• Зарядное устройство

• USB кабель

• Отвертка

• Руководство пользователя

• Гарантийный талон

Комплектация может быть изменена без дополнительного
уведомления.

Защита IP68

Класс защиты IP означает, что устройство прошло, серти­фикационные испытания на устойчивость к воздействию
пыли и воды. Первая цифра из двух указывает на степень
защиты от проникновения твердых предметов, включая
пыль. Вторая цифра указывает на устойчивость устройства
к воздействию воды. Чем больше эти цифры, тем лучше
защищено устройство.
Класс защиты IP68 означает, что устройство защищено от

проникновения пыли, а также от проникновения воды при
погружении. Поэтому устройство можно использовать в
условиях запыленности, работать с ним влажными паль­цами, в экстремальных погодных условиях, например во
время снегопада или дождя, а также при высоком уровне
влажности.

Обратите внимание что, несмотря на

высокий класс защиты, корпус устройства
НЕ ЯВЛЯЕТСЯ противоударным.
Само устройство не предназначено для
нанесения целенаправленных поврежде­ний и краштестов как: броски о стену и об
асфальт, переезд устройства колесными
средствами и т. п.
В случае выявления такого рода повреж­дений, гарантия на модель утрачивается.

Меры Предосторожности

Приступая к работе с мобильным устройством,

прочтите эту информацию, в противном случае это
может стать причиной травматизма или несоответ­ствия устройства местному законодательству.

Аккумулятор:

Прикосновение проводящего материала к открытым
выводам может вызвать короткое замыкание, которое
может привести к повреждению имущества, травмам
или воспламенению. Чтобы исключить опасность утечки
электроэнергии, соблюдайте осторожность при работе
с заряженным аккумулятором, особенно, когда телефон
лежит у вас в кармане, сумочке или другом месте рядом с
металлическими предметами.

Берегите мобильное устройство от воды:

Храните мобильное устройство в сухом месте.

Пользование устройством за рулем транспортного
средства

Обязательно соблюдайте законы, нормы и правила поль-
